1 Fyr- och femkuttriga hyvlar

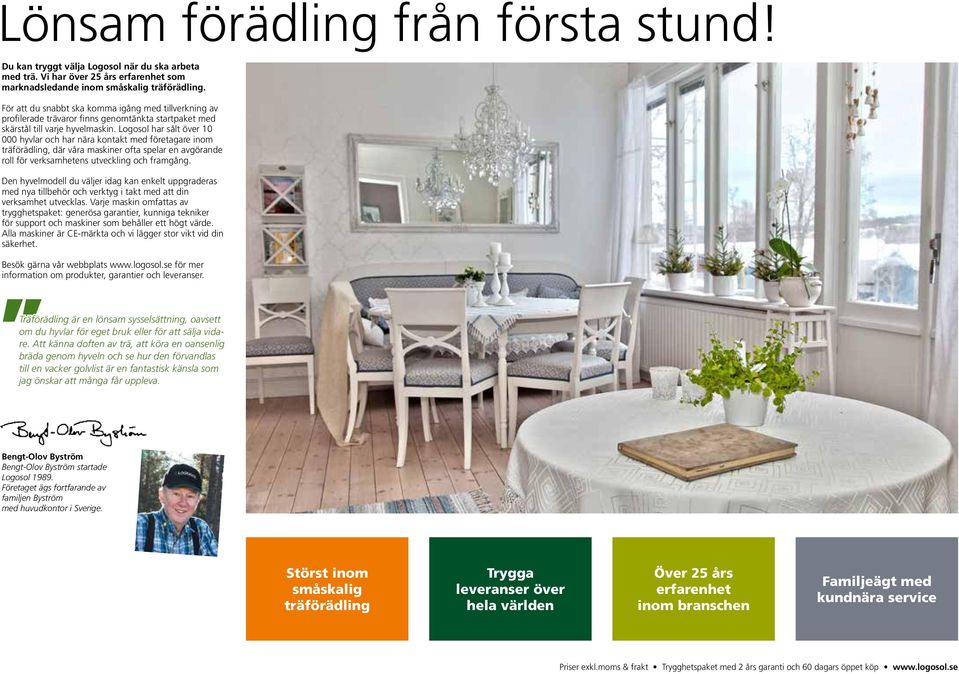

2 Lönsam förädling från första stund! Du kan tryggt välja Logosol när du ska arbeta med trä. Vi har över 25 års erfarenhet som marknadsledande inom småskalig träförädling. För att du snabbt ska komma igång med tillverkning av profilerade trävaror finns genomtänkta startpaket med skärstål till varje hyvelmaskin. Logosol har sålt över hyvlar och har nära kontakt med företagare inom träförädling, där våra maskiner ofta spelar en avgörande roll för verksamhetens utveckling och framgång. Den hyvelmodell du väljer idag kan enkelt uppgraderas med nya tillbehör och verktyg i takt med att din verksamhet utvecklas. Varje maskin omfattas av trygghetspaket: generösa garantier, kunniga tekniker för support och maskiner som behåller ett högt värde. Alla maskiner är CE-märkta och vi lägger stor vikt vid din säkerhet. Besök gärna vår webbplats för mer information om produkter, garantier och leveranser. Träförädling är en lönsam sysselsättning, oavsett om du hyvlar för eget bruk eller för att sälja vidare. Att känna doften av trä, att köra en oansenlig bräda genom hyveln och se hur den förvandlas till en vacker golvlist är en fantastisk känsla som jag önskar att många får uppleva. Bengt-Olov Byström Bengt-Olov Byström startade Logosol Företaget ägs fortfarande av familjen Byström med huvudkontor i Sverige. Störst inom småskalig träförädling Trygga leveranser över hela världen Över 25 års erfarenhet inom branschen Familjeägt med kundnära service

3 Vad vill du bygga? Det kan räcka med ett mindre byggprojekt för att hyvelköpet ska löna sig! Från bräda till panel med Logosols hyvlar Se produktfilm Din panelhyvel levereras körklar. Anslut bara en spånsug. Montera profilskärstål i kuttrarna för det material du vill producera. Ställ in de slutliga måtten med rejäla reglage och tydliga skalor. Från manöverpanelen styrs alla kuttrar och matarverket. Din bräda har nu blivit en värdefull hyvlad produkt!

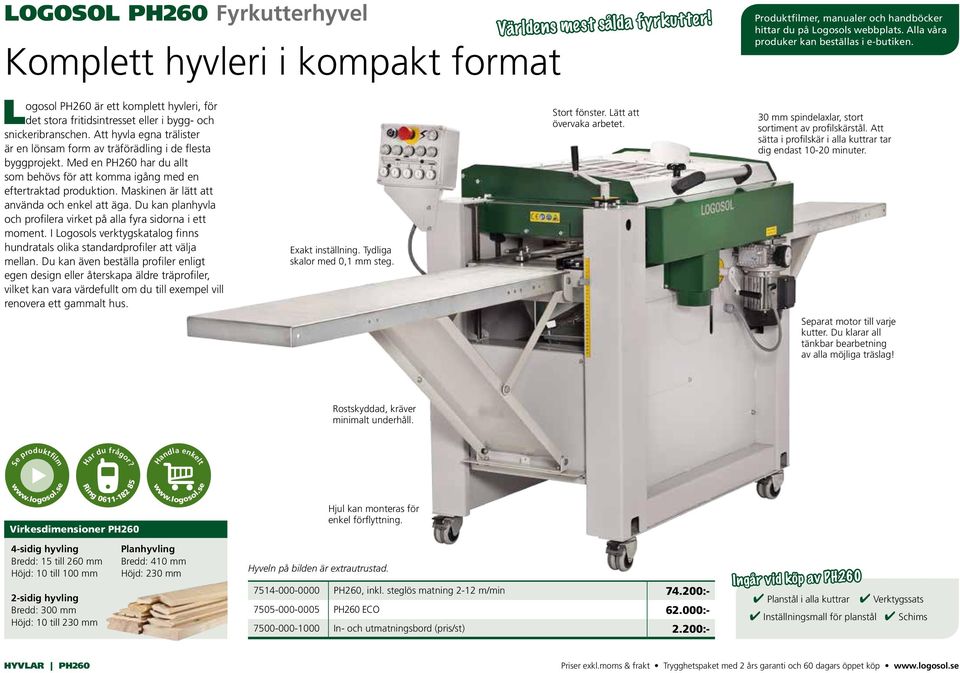

4 LOGOSOL PH260 Fyrkutterhyvel Komplett hyvleri i kompakt format Logosol PH260 är ett komplett hyvleri, för det stora fritidsintresset eller i bygg- och snickeribranschen. Att hyvla egna trälister är en lönsam form av träförädling i de flesta byggprojekt. Med en PH260 har du allt som behövs för att komma igång med en eftertraktad produktion. Maskinen är lätt att använda och enkel att äga. Du kan planhyvla och profilera virket på alla fyra sidorna i ett moment. I Logosols verktygskatalog finns hundratals olika standardprofiler att välja mellan. Du kan även beställa profiler enligt egen design eller återskapa äldre träprofiler, vilket kan vara värdefullt om du till exempel vill renovera ett gammalt hus. Exakt inställning. Tydliga skalor med 0,1 mm steg. Världens mest sålda fyrkutter! Stort fönster. Lätt att övervaka arbetet. Produktfilmer, manual er och handböcker hittar du på Logosols webbplats. Alla våra produker kan beställas i e-butiken. 30 mm spindelaxlar, stort sortiment av profilskärstål. Att sätta i profilskär i alla kuttrar tar dig endast minuter. Separat motor till varje kutter. Du klarar all tänkbar bearbetning av alla möjliga träslag! Rostskyddad, kräver minimalt underhåll. Se produktfilm Har du frågor? Handla enkelt Ring Virkesdimensioner PH260 Hjul kan monteras för enkel förflyttning. 4-sidig hyvling Bredd: 15 till 260 mm Höjd: 10 till 100 mm 2-sidig hyvling Bredd: 300 mm Höjd: 10 till 230 mm Planhyvling Bredd: 410 mm Höjd: 230 mm Hyveln på bilden är extrautrustad PH260, inkl. steglös matning 2-12 m/min : PH260 ECO : In- och utmatningsbord (pris/st) 2.200:- Ingår vid köp av PH260 4 Planstål i alla kuttrar 4 Verktygssats 4 Inställningsmall för planstål 4 Schims HYVLAR PH260

5 Lönsamhet från första dagen! 4 Levereras körklar. Du kan producera upp till 720 löpmeter per timme från första dagen. 4 Du hyvlar i bekväm arbets ställning; det färdighyvlade virket kommer ut i midjehöjd. 4 Stabil konstruktion. Kraftigt gjutjärnsbord där underkuttern och sidokuttrarna är infästa. 4 Inställning för olika hyvlade varor är logisk och lätt att överblicka. Du får bra resultat direkt! PH260 ECO Ny unik fyrkutterhyvel En unik fyrkutterhyvel, tillgänglig i en ny prisklass. Maskinens funktioner räcker gott och väl för de flesta byggprojekt och passar perfekt när du först och främst vill hyvla till dig själv. 4 Hyvlar upp till 260x100 mm fyrsidigt 4 Planhyvlar upp till 410 mm brett 4 Enkla inställningar och tydliga skalor i 0,1 mm steg 4 Imponerande prestanda och kvalitet 4 Suverän ytfinhet 4 Klarar allt från tavellist till hustimmer Hyvla och producera trävaror, för eget behov eller försäljning. Kontakta Logosol för tips och goda råd! Skillnader jämfört med PH260 4 Lägre pris 4 Motorn till överkuttern är något mindre (3 kw istället för 4 kw) 4 Fast matning 5 m/min, istället för 2-12 m/min. 4 Ingen siktruta på locket 4 Inga interna slangar (slang dras direkt till stosen vid kuttern) Se mer i jämförelsetabellen på sidan 67. Skivan på veven visar höjdinställningen på tiondelen. Massor av träreglar i olika dimensioner går åt till ett bygge. PH260 kan leverera lister, golvträ och tak- och väggpaneler i alla tänkbara utföranden. HYVLAR PH260

6 LOGOSOL PH260 Fyrkutterhyvel Producera lister, reglar och trall med väl utvalda skärstål Startpaket med skärstål till flerkutterhyvlarna PH260, PH360 & PH365 Exempel på träprofiler du kan göra med skärstålen i startpaketet Ingår i startpaketet! Ingår i startpaketet! Ingår i startpaketet! SOCKELLISTER PANELER TAKLISTER Allt detta och mycket mer kan du göra med startpaketet! Paketet innehåller: 14 par profilstål i HSS och 3 par kutterkilar. Almoge Öppen rundad spont Öppen fasspont Öppen rundad spont Almoge taklist Slät taklist Startpaketet av profilskärstål gör att du kan producera ett stort sortiment av profiler. Se till exempel postningarna här intill. Låt exemplen på träprofiler inspirera dig, men du kan göra mycket mer med startpaketet! Tät fasspont Tät rundad spont Tät rundad spont Slät spont Till PH360 följer det med en annan sorts kutterkilar till överkuttern. FODERLISTER Ingår i startpaketet! BRÖSTLISTER Ingår i startpaketet! REGEL & TRALL Ingår i startpaketet! Startpaket med skärstål och kilar till PH260 TB :- Startpaket med skärstål och kilar till PH360/PH365 Almoge foder Slätfoder 2 TB :- Slätfoder 1 Slätfoder 3 Fasad kant Almoge Rund kant Hyvla reglar och trallvirke med olika dimensioner. Bredd (PH260): Upp till 260 mm. Bredd (PH360): Upp 360 mm. Tjocklek: Upp till 60 mm. HYVLAR PH260

7 LOGOSOL PH260 Specialstål Varsam renovering till rimliga priser En stor del av våra kunder köper maskiner från oss för att renovera äldre hus. Genom åren har vi återskapat oräkneliga lister och paneler på uppdrag av våra hyvelkunder. Ett av de lönsammaste projekten för ett mindre hyvleri är uppdrag som innebär större renoveringar av äldre byggnader som ska återställas till ursprungligt skick. Vi hjälper dig att beställa specialskärstål till en rimlig kostnad. Kontakta Logosol för information! Återskapa gamla trälister TIPS! Ta upp mönster och profiler från ortens nedlagda hyvleri. Tekniska data: PH260 Mått och vikt Längd: 1100 mm Bredd: 900 mm Höjd: 970 mm Vikt: 420 kg Elsystem Total effekt: 12,2 kw. PH260 ECO 11,2 kw Elanslutning: 3-fas, 400V, 16A Matning Standard: 2-12 m/min. Tillval: 4-24 m/min. Spånhantering Lämplig spånsug: Logosols 3 eller 4 kw. Fyrkutterhyvling PH260 planhyvlar och profilerar alla fyra sidorna i ett moment. Du kan enkelt hyvla fram alla tänkbara lister och paneler. Kuttrar PH260 Återskapade kungliga lister När Amalienborgs slott i Danmark behövde renoveras kontaktades Pål Davidssons specialsnickeri. Han fick provbitar av originallisterna, beställde specialstål och hyvlade tätvuxen fura på sin PH260. Idag sitter taklisterna på plats i slottet, handförgyllda med bladguld. Hyvla lister till ett helt hem Med Logosol PH260 fyrkutterhyvel kan du producera lister efter dina egna eller dina kunders önskemål. Att sätta sin egen prägel på sitt hem är alltid trendigt. Titta närmare i vår verktygskatalog för inspiration av olika profiler och stilar. Övre horisontalkutter Diameter: 72 mm Bredd: 410 mm Effekt: 4kW, PH260 ECO 3 kw Varvtal: 6000 v/min. Avverkning vid planhyvling: Max. 8 mm Profilutstick: Max. 20 mm Undre horisontalkutter Diameter: 72 mm Bredd: 300 mm Effekt: 3 kw Varvtal: 6000 v/min. Spåndjup: 0 till 4 mm Profilutstick: Max. 5 mm Sidokuttrar Spindelaxeldiameter: 30 mm Kutterhöjd: Max. 100 mm Diameter: Max. 140 mm Effekt: 3 kw Varvtal: 6000 v/min. Vi är experter på småskalig träförädling, ring oss gärna så berättar vi mer! HYVLAR PH260

8 LOGOSOL PH360 Fyrkutterhyvel Industrimaskin i smidigt format Logosol PH360 är en stabil fyrkutterhyvel för yrkesmässig produktion. Maskinen passar både snickeriet och den stora husfabriken. Den kompakta konstruktionen ger dig hög kapacitet och ett perfekt resultat. Du kan planhyvla och profilera virket på alla fyra sidorna i ett moment. I Logosols verktygskatalog finns hundratals olika profiler att välja mellan. Maskinen är lätt att använda och du kan räkna med full produktion från första dagen. Uppfälltbart bord för bättre åtkomlighet runt maskinen. 30 mm spindel öppnar för stor frihet när du väljer verktyg. Separat motor till varje kutter. Du klarar all tänkbar bearbetning av alla möjliga träslag! Produktfilmer, manual er och handböcker hittar du på Logosols webbplats. Alla våra produker kan beställas i e-butiken. Du styr hela processen, även spånsugen, via manöverpanelen. Lättåtkomlig spak för snabb inställning av sidoanhållet. Alla reglage på samma sida, du kan placera maskinen nära en vägg och spara utrymme. Vevarna som ställer in höjd och bredd har räkneverk så att du enkelt kan läsa av tiondelarna. Snabb inställning av matningsbord. Riktanhåll ger extra stabilitet när du ska hyvla golv, limstav eller möbelämnen. Se produktfilm Har du frågor? Handla enkelt Ring Virkesdimensioner PH360 4-sidig hyvling Bredd: 360 mm Höjd: 10 till 160 mm 2-sidig hyvling Bredd: 410 mm Höjd: 10 till 230 mm Planhyvling Bredd: 510 mm Höjd: 230 mm PH360, inkl. steglös matning 3-15 m/min :- Ingår vid köp av PH360 4 Planstål i alla kuttrar 4 Verktygssats 4 Inställningsmall för planstål 4 Schims 4 In- och utmatningsbord

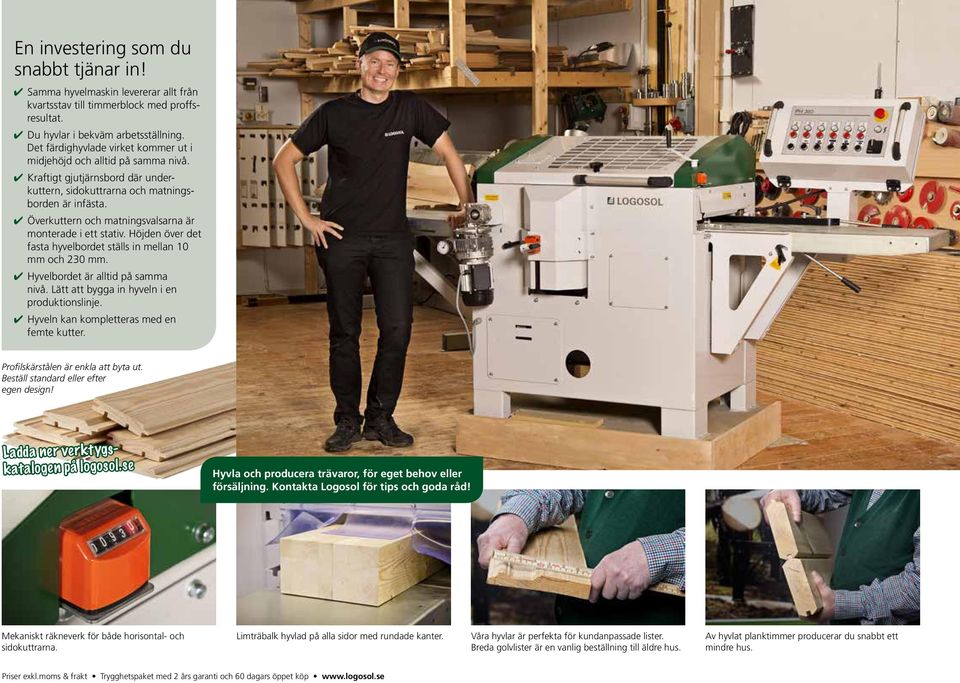

9 En investering som du snabbt tjänar in! 4 Samma hyvelmaskin levererar allt från kvartsstav till timmerblock med proffsresultat. 4 Du hyvlar i bekväm arbetsställning. Det färdighyvlade virket kommer ut i midjehöjd och alltid på samma nivå. 4 Kraftigt gjutjärnsbord där underkuttern, sidokuttrarna och matningsborden är infästa. 4 Överkuttern och matningsvalsarna är monterade i ett stativ. Höjden över det fasta hyvelbordet ställs in mellan 10 mm och 230 mm. 4 Hyvelbordet är alltid på samma nivå. Lätt att bygga in hyveln i en produktionslinje. 4 Hyveln kan kompletteras med en femte kutter. Profilskärstålen är enkla att byta ut. Beställ standard eller efter egen design! Ladda ner verktygskatalogen på logosol.se Hyvla och producera trävaror, för eget behov eller försäljning. Kontakta Logosol för tips och goda råd! Mekaniskt räkneverk för både horisontal- och sidokuttrarna. Limträbalk hyvlad på alla sidor med rundade kanter. Våra hyvlar är perfekta för kundanpassade lister. Breda golvlister är en vanlig beställning till äldre hus. Av hyvlat planktimmer producerar du snabbt ett mindre hus.

10 LOGOSOL PH360 Fyrkutterhyvel Gör som många PH360-ägare tjäna pengar på din hyvel! Starta med rätt profil! Startpaket PH260/360/365 Logosol har gjort ett urval av profilskär som kan användas som grund för tillverkning av profilerade trävaror. Startpaketet innehåller samma som paketet till PH260, men med kutterkilar som passar PH360/365. Se hela startpaketet på sid 48. Bilden visar ett axplock av de paneler och lister som kan tillverkas med Logosols hyvlar. Sälj färdiga stugor! Timmer med rundad utsida (D-log) Paketet innehåller: Timmerstålsats, D-log 6-8 ( mm), inkl. kilar. Du kan hyvla material till färdiga timmerstugor med unika detaljlösningar. Låt kunden bestämma! Specialskär till rimligt pris Många kunder söker specialprofiler och det kan bli en lönsam inriktning på ditt hyvleri. Vi hjälper dig att beställa skär med egen design så att du kan erbjuda dina kunder unika lösningar till en rimlig kostnad. Exempel på provbitar. Vi gör specialstål efter dina önskemål! TB : :- Kontakta Logosol för mer information! Proffsverktyg håller längre och ökar effektiviteten Ytterpanelfrässet Hyvla faspanel med ohyvlad utsida. Komplett set inklusive 2 par 40 mm TB90-stål i HSS. (94341HSS & 94342HSS) WP52500 Djupare utstick än profilstål! 2.490:- Fräs, not & spont Passar till professionell hyvling av stora mängder virke med not och spont exempelvis hyvling av råspont. Mått på sponten 6 mm. WP51502 Notfräs 1.970:- WP51501 Spontfräs 2.180:- Ställbar fräs, regel & trall För dig som som ska tillverka mycket regel och trallvirke med få omställningar. Med rundad kant, radie 3 mm. Frässet om 2 delar, ställbar mellan 19 mm och 50 mm med hjälp av medföljande mellanringar. Räffelkutter Räffelkutter passar till professionell hyvling med stora utstick, för djupa profiler och hög produktion. Pris exkl. skärstål. Specialbeställ dina profiler som räffelstål! WP : :- En lönsam nisch Många drömmer om ett timmerhus och marknaden för unika lösningar är stor. Erbjud dina kunder nyckelfärdiga stugor. Eller varför inte bygga ditt eget drömhus? Gå en timringskurs hos Logosol och lär dig grunderna. Många vill ha special! Bröderna Bertilsson utanför Marma har redan kört över meter med sin nyinköpta PH360. Harry visar tavlan med lister och paneler som kunderna får välja bland. Många vill ha specialprofiler och då är det extra bra att välja Logosol!

11 LOGOSOL PH360 Fyrkutterhyvel Små, unika serier eller stora produktioner? PH360 klarar allt med perfekt resultat! Tekniska data: PH360 Hitta din affärsidé! Snickare Fönster- och dörrtillverkare Trapptillverkare Timmerhusbyggare Golvtillverkare Friggebod- och stugtillverkare Bastutillverkare Kontorsinredare Båtbyggare Leksakstillverkare trekantslis 15/21mm ter Ha Grepp profil 1 Rak smyglister rd u fråg o r? regel & trall skugglister Grepp profil 2 kvartsliste Ri 9mm r n g 33x43mm mm Avrundning, dubbel, 19 luckprofiler 12mm mm Avrundning, dubbel, Avrundning, enkel 85 21x33mm Grepp profil 3 Funderar du på att starta eget? Berätta om din affärsidé så hjälper vi dig att hitta rätt utrustning! Tjocklek 5,5mm 21x43mm 15mm mm Avrundning, dubbel, 28 Hålkälslist 27mm 21mm er mm Avrundning, dubbel, 48 GR AT IS NEDLADDN ING! 114 TB-systemet Ring TB-systemet Ring eller besök vår hemsida för aktuella priser Logosol-Toolbox Fyrkutterhyvling PH360 planhyvlar och profilerar alla fyra sidorna i ett moment. Du kan enkelt hyvla fram alla tänkbara lister och paneler. Elsystem Total effekt: 16,25 kw (22 hk) Elanslutning: 3-fas, 400 V, 32 A 16A säkring räcker vid mindre krävande produktion. Lämplig spånsug: 4 kw Matning Standard: 3-15 m/min foglister Kombinationer Mått och vikt Längd: 2970 mm Bredd: 1125 mm Höjd: 1430 mm Vikt: 675 kg 85 eller besök vår hemsida e för aktuella priser Logosol-Toolb ox Beställ verktygskatalogen! 180 sidor kuttrar, klingor, kilar, hyvelskär stål och andra skärverktyg hittar du i Logosols verktygskatalog. Finns för gratis nedladdning på logosol.se. Expertråd ingår! Vi har nära kontakt med kunder över hela världen som startat eget inom småskalig träförädling med våra maskiner. Som experter inom träbearbetning vet vi vad som krävs för att lyckas. Har du funderingar eller frågor, kontakta oss gärna! Kuttrar PH360 Övre horisontalkutter Diameter: 88 mm Bredd: 510 mm Effekt: 5,5 kw (7,5 Hk) Varvtal: 6000 v/min Avverkning vid planhyvling: 0-8 mm Profilutstick: Max. 20 mm Undre horisontalkutter Diameter: 72 mm Bredd: 410 mm Effekt: 4 kw (5,5Hk) Varvtal: 6000 v/min Avverkning planhyvling: 0-8 mm Avverkning profilhyvling: Max. 10 mm (Spårfräsning: 15 mm) Sidokuttrar Spindelaxelns diameter: 30 mm Kutterhöjd: Max. 130 mm Diameter: Max. 140 mm Effekt: 3 kw Varvtal: 6000 v/min

12 LOGOSOL PH365 Femkutterhyvel Unik panelhyvel med femte kutter Med Logosol PH365 kan du producera komplicerade ämnen i ett moment, till exempel vid fönstertillverkning. Maskinen är den större fyrkutterhyveln PH360, men har dessutom utrustats med den unika femte kuttern. Själva kutterenheten är utvecklad från Logosols vertikalfräs MF30. Den skiljer sig från allt annat på marknaden genom att motorenheten kan svängas 270 grader. Därmed kan arbetsstycket bearbetas underifrån, från sidan eller uppifrån. Du arbetar effektivt med snabba inställningar! 30 mm spindelaxlar, stort sortiment av slip- och borstverktyg. Snabb omställning. Stort fönster. Lätt att övervaka arbetet. Produktfilmer, manual er och handböcker hittar du på Logosols webbplats. Alla våra produker kan beställas i e-butiken. Exakt inställning. Tydliga skalor med 0,1 mm steg. Den femte kuttern kan svängas 270 grader. Se produktfilm Har du frågor? Kan utrustas med höghastighetsspindel för skaftfräsar. Handla enkelt Separat motor till varje kutter. Du klarar bearbetning av alla möjliga träslag! Ring Virkesdimensioner PH365 4-sidig hyvling Bredd: 360 mm Höjd: 10 till 160 mm 2-sidig hyvling Bredd: 410 mm Höjd: 10 till 230 mm Planhyvling Bredd: 510 mm Höjd: 230 mm PH365, inkl. steglös matning 3-15 m/min : Endast femte kuttern, tillbehör till PH :- Ingår vid köp av PH365 4 Planstål i alla kuttrar 4 Verktygssats 4 Inställningsmall för planstål 4 Schims 4 In- och utmatningsbord

13 Möjligheternas maskin Till Logosol PH365 finns ett stort sortiment skaftfräsar, borstar och sliprullar. Perfekt när du vill ha ett extra fint resultat. 4 Finputsning för perfekt ytfinish. 4 Borstning 4 Spårfräsning 4 Slipning 4 Uppruggning inför målning utomhus. 4 Hyvling med mycket djupa profiler. (upp till 50 mm) Med femte kuttern kan du producera komplicerade produkter i ett moment. Maskinen sparar viktig tid i snickeriet och ger din verksamhet konkurrenskraft. Vinklad not och spont är en specialitet på PH365. Bara fantasin sätter gränser för vad du kan göra. Effektiv hyvling av hustimmer upp till 6.

14 LOGOSOL PH365 Femkutterhyvel Specialbearbetning för kunder med höga krav Kraftig notfräs Bilden visar hur du kan göra ett vinklat spår samtidigt som alla fyra sidorna bearbetas. Rak notfräs för spår och mindre tappar och slitsar. Mått 4,6,8,10 eller 12 mm. Max utstick 35 mm. Notfräs Notfräs för fräsning av spår, finns i olika diametrar och med kort eller lång skaftlängd. Se hela sortimentet i Verktygskatalogen. Slipcylinder Sliprulle för vertikalfräs. Levereras med 2st. 80 korn, 2st. 100 korn och 1st. 120 korn. Vändskärkutter Spiralfräs med vändskär. Stålen håller längre och ytan blir slätare. Diameter: 80 mm / Bredd: 120 mm / Antal skär: 18 st WP : : :- 080,120, :- Notfräs (plåtbläcksfräs) Perfekt för fräsning av spår för till exempel plåtbläck. Diameter 100 mm. Bredd 1 mm. WP : :- Avrundningsfräs För kvartsstavsfräsning och profilfräsning. Har bottenskär och kan alltså användas till prydnadsspår Startpaket Profilstål Paketet med profilskärstål gör att du kan producera ett stort sortiment av profiler. Läs mer på sidan 48. TB :- Hitta enkelt dina maskin verktyg på logosol.se På finns en sökfunktion där du enkelt hittar verktyg till din maskin. Du är också varmt välkommen att ringa oss på nummer HYVLAR PH365

15 LOGOSOL PH365 Femkutterhyvel Tillverka egna fönster! MF30 Fönsterpaket Du kan tillverka kvalitetsfönster i kärnfura. Paketet innehåller: Notfräs, säkerhetskutter 140 mm, 4 par profilstål med säkerhetsstål. TB90-FÖNST Släpp lös skaparglädjen! 5.040:- Här hittar du alla verktyg! Alla kuttrar, klingor, kilar och hyvelskärstål hittar du i verktygskatalogen. Finns för fri nedladdning på Logosols webbplats. Tekniska data: PH365 Mått och vikt Längd: 3660 mm Bredd: 1125 mm Höjd: 1430 mm Vikt: 1000 kg Elsystem Total effekt: 19,25 kw (26 hk) Elanslutning: 3-fas, 400 V, 32 A 20A säkring räcker vid mindre krävande produktion. Matning Standard: 3-15 m/min Spånhantering Lämplig spånsug: 4 kw GRATIS NEDLADDNING! Fönster, möbler, leksaker... Med Logosol PH365 finns oändliga möjligheter för att bearbeta trä. Möbler, leksaker och andra snickerier. Vilket blir ditt första uppdrag? Tänk på att de flesta verktyg till Multifräs MF30 också passar till femkutterhyveln PH365! Kuttrar PH365 Övre horisontalkutter Diameter: 88 mm Bredd: 510 mm Effekt: 5,5 kw (7,5 Hk) Varvtal: 6000 v/min Avverkning vid planhyvling: 0-8 mm Profilutstick: Max. 20 mm Undre horisontalkutter Diameter: 72 mm Bredd: 410 mm Effekt: 4 kw (5,5Hk) Varvtal: 6000 v/min Avverkning planhyvling: 0-8 mm Avverkning profilhyvling: Max. 10 mm (Spårfräsning: 15 mm) Sidokuttrar Spindelaxelns diameter: 30 mm Kutterhöjd: Max. 130 mm Diameter: Max. 140 mm Effekt: 3 kw Varvtal: 6000 v/min Femte kutter Ställbar vinkel 270 grader Spindelaxelns diameter: 30 mm Effekt: 3 kw Varvtal: 3000, 6000, 9000 v/min HYVLAR PH365

16 SKÄRUTRUSTNING Hyvlar Kuttrar och skärstål till Logosols hyvlar Alla LOGOSOLs maskiner är utrustade med TB90-kuttrar. Vi har ett stort utbud av profilstål, både special och standard. I PH260 kan du lägga till en kutter för profiler upp till 100 mm. I PH360/365 kan du använda upp till 130 mm kutter. 4 Alla våra TB90-kuttrar kan monteras med 40, 50 och 60 mm breda stål. Verktyg till sidokutter/vertikalkutter Skärstål i sidokutter Kuttrarna levereras med planstål. Passar till profilstål 40, 50, 60 mm. Kutter TB912, 2 skär Kutter med plats för två skär, 120 mm hög. När du vill släthyvla eller profilera riktigt tjocka ämnen. PASSAR TILL PH260, PH360, DH410 Räffelkutter För utstick störe än 25 mm krävs tjockare stål och en annan typ av kutter. Här hålls stålen fast med räfflor, därav namnet räffelkutter. Räffelkutterstålet från Toolbox har åtta millimeters tjocklek. Finns i flera olika storlekar. Både med Logosols standardprofiler och specialprofiler. 4 Stålen monteras lätt och säkert i kuttern på stift som förhindrar att stålen lossnar och säkerställer att de är exakt inpostade. TB :- 4 Det är samma nollpunkt för alla våra skärstål så att de kan bytas utan att maskinens inställningar behöver ändras. 4 TB90 är staplingsbar. Ett par stift låser kuttrarna i läge. Planstål Sidokutter Slipbara profilstål i två kvalitéer. Välj HSS vid vanlig hyvling och HM vid mer krävande material. Räffelkutter 80 mm Mått HSS HM 50 mm : :- 60 mm : :- KUTTRAR SIDOKUTTER Profilskärstål Sidokutter Slipbara profilstål i två kvalitéer. Välj HSS vid vanlig hyvling och HM vid mer krävande material. Sidokutterstål har en rundning hela vägen i bakkant. På illustrationerna visas alla dessa stål liggande/ horisontellt. Hålen är längre ifrån eggen än på stål till över-och underkutter. Fler skär ger finare yta! Universalkutter TB90 Två kuttrar kan ställas på varann. Kilar och 50 mm planstål ingår. Mått HSS HM 40 mm 437: :- 50 mm 561: :- 60 mm 643: :- 100 mm end. överkutter 947: :- 130 mm end. överkutter 1.070: :- Kutter M90 4 skär Extra höga sidorkuttrar. Kilar och plan stål ingår. Kan även förses med profilstål. Lämplig för timmerblock, D- log (timmer med rundad utsida) och breda profiler. Flexibel inställning: planstål och profilstål, eller två olika profilstål kan kombineras överlappande. Med spindelförlängning kan denna kutter även användas i PH Tvåskärig sidokutter 1.130: Fyrskärig sidokutter 1.830:- Mått Pris M90 (till PH260) 100 mm 2.450:- M90 (till PH360/365) 130 mm 2.950:- M90 (till PH360/365) 160 mm 4.250:- Du kan också hyvla virke för balkar i grova dimensioner!

17 Verktyg till över- och underkutter/horisontalkutter KUTTRAR I ÖVER-/UNDERKUTTER Över- och underkutter sitter monterad i maskinen från LOGOSOL. I dessa monteras både planstål och profilstål. Kuttrar monterade i maskinen PLANSKÄRSTÅL För över- och underkutter Slipbara planstål i två kvalitéer. Välj HSS vid vanlig hyvling och HM vid mer krävande material som till exempel teak. (Art. nr HM-kvalitet: ) Artikelnr MM HSS HM : : : : : : : : : :- VÄNDSKÄR För över- och underkutter Extra hållbara skärstål i High Speed Steel (HSS). Vändbara, ej slipbara. Utrusta din hyvel med vändskär som planstål när du snabbt vill byta till vassa stål utan slipning eller omställning st HSS-vändskär 410(L) x12(b)x1,5(h) mm, överk st Hållare för vändskär, 410mm, överkutter 2.080: : st HSS-vändskär 300x12 (B)x1,5(H) mm, underk. 2 st Hållare för vändskär, 300 mm, underkutter 826: :- PROFILSTÅL ÖVER- /UNDERKUTTER Slipbara profilstål i två kvalitéer. Välj HSS vid vanlig hyvling och HM vid mer krävande material. Över- och underkutterstål är raka i bakkant. På illustrationerna visas alla dessa stål stående/ vertikalt. Hålen är närmare eggen än på stål till sidokutter. Mått HSS HM 40 mm 437: :- 50 mm 561: :- 60 mm 643: :- 100 mm end. överkutter 947: :- 130 mm end. överkutter 1.070: :- Välj och vraka bland hundratals profilstål på logosol.se 4 Alla typer av lister 4 Alla typer av foder 4 Olika fasningar 4 Inomhuspanel 4 Utomhuspanel 4 Material till badtunna En mängd olika exempel på proflstål fnner du längre fram i broschyren. 4 Bastupanel 4 Rundstavar 4 Reglar & trall 4 Not och spont 4 Specialstål Kutterkilar Kutterkilar används för att fästa fast stålen i kuttern. För sidokutterstålen följer det med släta kilar som sitter i kuttern när du köper maskinen. När du ska sätta fast stål för profilering i över- och underkuttern använder du någon av kilarna nedan. Kutterkil Standard För montering av profilskär i Moretens/Logosols panelhyvlar i över- och underkutter. I PH360 endast i underkuttern. Levereras parvis. PASSAR TILL PH260, PH Standard pris/par Kutterkil PH360 För montering av TB90-stål i Moretens/Logosols panelhyvlar i överkutter. Levereras parvis. PASSAR TILL PH360 KIL Ställbar KIL Ställbar kil som gör det möjligt att justera stålet +(-) 2 mm i höjdled. Levereras parvis. PASSAR TILL PH260, PH Ställbar pris/par Tunn KIL Smal kil som gör det möjligt att montera 5,5 mm tjocka stål i Moretens/Logosols panelhyvlar i över- och underkutter. PASSAR TILL PH260, Tunn kil pris/par 700:- 385:- 435:- 385:- Välkommen som listspeciallist Är det dags att starta eget? Eller utveckla den verksamhet du har idag? Med en hyvel från LOGOSOL öppnar sig fantastiska möjligheter för din verksamhet inom träförädling. Ett obegränsat urval av lister och paneler gör dig till den perfekta leverantören av hyvlat material. 4 Du kommer att kunna erbjuda dina kunder moderna lister, helt nya egendesignade profiler och mycket mer. 4 Du kan såga och förädla virke från de lokala skogarna. 4 Du kommer att kunna erbjuda trävaror för restaureringar och reparationer av de äldsta husen. Allt du behöver från din kund är en bit av en gammal träprofil - utifrån den kan vi hjälpa dig att ta fram skärstål för att börja producera och leverera. Det finns många företag över hela världen som driver företag med en hyvel från Logosol som en viktig del i verksamheten. Vi är glada över att få vara med som leverantör och samarbetspartner i dessa företag. Gång på gång får vi höra om företag som snabbt tjänat igen sin investering och som idag driver sina företag med stor framgång. Vi står gärna till tjänst med tips och råd oavsett om det gäller företagande eller specifika frågor om verktyg och maskiner. Har du frågor? Ring

18 SKÄRUTRUSTNING Hyvlar Skärstål för reglar Hyvlat är bättre än ohyvlat. Virke som används i byggen och andra projekt är nästan alltid hyvlat för exakta dimensioner och fin yta. Det är stor efterfrågan på hyvlade reglar - när kan du börja leverera? Olika verktyg/metoder för regel och trall Kom igång snabbt STÅL FÖR REGLAR I STARTPAKETET Skärstål för följande profiler ingår i Startpaketet för Panelhyvlarna Den postning vi visar i Startpaketet kan man göra alla möjliga variationer med få stål. Bredd (PH260): Upp till 260 mm Bredd (PH360): Upp 360 mm Tjocklek: Upp till 60 mm Rak kant Fasad kant Rundad kant För speciell dimension LÖSA SKÄRSTÅL Om du ska hyvla mycket av samma sort kan det vara värt att köpa till sidokutterstål som är till för en viss dimension. Stora volymer snabbt! Reglar 45x 95 är kanske den vanligast förkommande byggmaterialet i bygghandeln och säkert en storsäljare i din verksamhet. Med en hyvel från LOGOSOL hyvlar du 12 meter per minut. Om du hyvlar reglar som är 45 x 95 mm innebär det 720 löpmeter per timme. Det motsvarar 3,6 kubikmeter virke före hyvling Längre hållbarhet RÄFFELSTÅL FÖR REGLAR Ju mer proffessionell du blir desto mer aktuellt blir det med räffelstål - har längre hållbarhet och kan slipas många gånger Tips för effektivisering Om du inte vill investera i en fast fräs kan det vara värt att köpa kuttrar till de vanligaste stålen. Oberoende av dimension REGELFRÄS Frässet, regel och trall, 3 mm radie, ställbar. Med rundad kant. Frässet om 2 delar, ställbar mellan 19 mm och 50 mm med hjälp av medföljande mellanringar. Kategori REGLAR WP :-

19 SKÄRUTRUSTNING Hyvlar Skärstål för planktimmer Stora möjligheter - hustillverkning med hyvel från LOGOSOL Kategori PLANKTIMMER Kategori TRALL Trallvirke i alla tänkbara dimensioner D-LOG TIMMERHUSPAKET Paket med 5 stål för timmerhusprofil med rundad utsida. I PH360 kan du hyvla 360 brett och 150 högt (130 mm på sidorna och 20 mm överst på rundningen). HUSTIMMER Med en M90 kutter kan du hyvla timmerblock upp till 5 med din hyvel om du hyvlar med PH360. TRALLVIRKE FRIGGEBODPROFILER Med 130 mm kutter! HYVLA LIMTRÄBALKAR Tack vare LOGOSOL-hyvlarnas stora kapacitet är det en perfekt maskin för att hyvla limträbalkar med breda dimensioner. Hyvla trallvirke till altanen! Stockhuspanel 80 mm Vi är experter på småskalig träförädling, ring oss gärna så berättar vi mer! Altan med träkänsla När du hyvlar själv får du ett miljövänligt trallvirke med hög kvalité och hållbarhet. Du kan bygga en ny altan eller ge balkongen ett nytt golv. Att bygga på plats hos kund kan även bli en lönsam inriktning för dig som funderar på att starta eget.

20 SKÄRUTRUSTNING Hyvlar Skärstål för spontat virke Ett mycket vanligt användingsområde för fyrsidiga hyvlar är tillverkning av spontat virke. Noten (honan) är ofta några tiondels millimeter vidare än sponten (hanen). Man har en så kallad släppning för att underlätta sammanfogningen. Ett urval av proflstål för spontat virke DUBBEL FASSPONT Spontat virke med alla sidor hyvlade och med fas intill både spont och not på den ena flata sidan. 22 x 95 mm PÄRLSPONT Pärlspont är den vanligaste profilen på panel och använd i de flesta miljöer både lantligt och modern. 12 x 95 mm Kategori SLÄTSPONT SPONTAT VIRKE Spontat virke med alla sidor hyvlade. 15 mm (15 x mm) 22 x mm 15 x 95 mm 21 mm (21 x mm) ENKEL FASSPONT Spontat virke med en flatsida sågad och övriga sidor hyvlade och med fas intill sponten på den sågade sidan. 22 x 95 mm RÅSPONT Råspont har en sida hyvlad och en sida finsågad eller hyvlad med stål som ger en yta som liknar finsågat. Används till exempel i invändig väggbeklädnad och yttertak. 17mm (17 X mm) 27 mm (27 x mm) 33 mm (33 x mm) FRÄSSATS NOT OCH SPONT Passar till professionell hyvling av stora mängder virke med not och spont exempelvis hyvling av råspont. Mått på sponten 6 mm. 22 x mm 20mm (20 x mm) WP51502 Notfräs 1.970:- 23mm (23 x mm) WP51501 Spontfräs 2.180:- Har du frågor? Ring

21 Kategori SPONTAT VIRKE Kategori GROVA BJÄLKAR Ett urval av proflstål för spontat virke Hyvling av riktigt grova balkar och bjälkar SLÄTSPONT UNDERFOGNING Ena flatsidan är någor bredare än den andra så att fogarna blir tätare utmed den bredare sidan. 15 mm (15 x mm) 21 mm (21 x mm) 27 mm (27 x mm) STORA DIMENSIONER PH260 Mod.3 Genom att fullt ut utnyttja möjligheten att profilera med under- och överkutter kan maximal ämnestjocklek ökas till 120 mm. Kombinationsstålen består av 4par sidostål HSS, 2par understål 94788HSS 2par överstål st TB90 kuttrar som shimsas med distansringar. Har du frågor? Ring mm 260 mm 33 mm (33 x mm) PH360 Kutter TB som är 120mm hög tillsammans med 130mm raka profiler. Med samma understål och överstål enligt konceptbilden. Maxhöjden på bjälken kommer i PH360 vara ca 150mm hög. Öka maximal ämnestjocklek! 150 mm 360 mm

22 SKÄRUTRUSTNING Hyvlar Skärstål för att hyvla golvträ Tillverkning av golvträ kräver bra råvara, rätt utrustning och en hel del kunnande. När du gjort ett fint trägolv har du mångdubblat virkets värde. Du har valt rätt råvara. Du har lyckats med att torka ner virket till ca 8 % fuktkvot. Du har hyvlat materialet med exakt precision och du har valt en efterbehandling som passar för den miljö där golvet ska ligga i flera decennier. Logosol har många kunder som tillverkar just golvträ, alltifrån enkla golv till logar och uthus till rena mästerverk vad gäller utseende och funktion. Metoder och skärstål för golvträ Golvträ med Logosolmetoden LOGOSOLs metod för hyvling av golvträ baserar sig på en artikeln som Bengt-Olov Byström hittade för några år sedan i en tidning för träbearbetning. Vi tycker att den ger en helt överlägsen profil. Det går lätt att få ihop not och spont, alla kanter är avfasade, den har extra trä där spik eller skruv ska sitta och den har plats för huvud på skruv eller spik. Du kan också få en fasad kant mellan golvbrädorna - mer kan du inte önska dig. Ändsponta med MF30 Kategori Äkta träkänsla får du bara med ett massivt trägolv. Nu tillverkar du golvet själv med Logosols nya system för ändspontning och Sauno virkestork för småskalig träförädling. Du behöver anhåll och frässtål för ändspontning i en fräsmaskin med släde som MF30. Golvbrädornas ändar fräses två och två mot varandra. När fasen är lika på båda golvbrädorna är skarven perfekt. Allt du behöver till golvet: GOLVTRÄ Det lilla utsticket fasar änden. Se produktfilm För att tillverka trägolv på MF30 monterar du Logosols speciella anhåll och frässtål för ändspontning. Med snabbtvingar fräser du två brädor åt gången, lägg ihop dem med ovansidorna mot varandra. Hyvlat drömgolv! Många drömmer om ett riktigt furugolv, med breda kilformade tiljor och behandlade med linoljesåpa. Björn Einarsson nöjde sig inte med att drömma. Han sågade och hyvlade sitt eget golv, som nu är inlagt i köket. Den bredaste brädan är över 400 mm i rotänden och det kräver sin hyvelmaskin. Björn har dock rätt utrustning, en Logosol PH360 fyrkutterhyvel. Miljömärkt virke ger mervärde En ökad efterfrågan på miljömärkt virke kan bli en viktig nisch i din verksamhet. Världens första trägolv med dubbel miljömärkning är hyvlat med PH260 i samarbete med golvtillverkaren Kährs. Här finns en fantastisk historia som ger våra golv ett mervärde, säger miljöambassadör Bruce Uhler. I ett moment fräser du ändspont och not på två golvbrädor samtidigt. Fräsen fasar även av kanterna. Säkerhetskutter Säkerhetsstål för ändspontning Säkerhetsstål för ändfräsning Sidospännare Resultatet blir golvbrädor med perfekt passning som du kan tillverka både för eget bruk och försäljning! Ring oss för mer info och pris!

23 SKÄRUTRUSTNING Hyvlar Skärstål för att hyvla paneler Golvlister, taklister och paneler hör till de detaljer som gör mest för totalintrycket av ett rum. Det är viktigt att du hyvlar listerna ur kvistfritt virke och att de har torkat ordentligt innan du sätter upp dem. Låt gärna listerna ligga ett tag i rummet innan du spikar upp dem så att de har hunnit acklimatisera sig. Ett urval av proflstål för paneler - allt är möjligt! UTOMHUSPANELER Faspanel Stockhuspanel 50 mm INOMHUSPANELER Morapanel Kategori Faspanel PANELER Faspanel, not 3 mm Pärlspont 45 Faspanel Stockhuspanel 80 mm Faspanel, not 5 mm Pärlspont med mittprofil Dubbel 45 Faspanel Trendigt med paneler inomhus! Avrundad panel Norgepanel, svanhals Stor pärlspont Faspanel med mittprofil Skärstål för följande profler ingår i Startpaketet för Panelhyvlarna Hålkälspanel Avrundad panel Faspanel med mittprofil 2 Stockpanel Norgepanel, hålkäl Enkel takpanel Faspanel Öppen fasspont Öppen rundad spont Fjällpanel Slät spont Tät rundad spont

24 SKÄRUTRUSTNING Hyvlar Skärstål för att hyvla foder Foderlister är de lister som sitter kring dörrar och fönster. Det gör mycket för utseendet av en entré eller ett fönster. Skärstål för följande profler ingår i Startpaketet för Panelhyvlarna Dessa profilstål är en del av statpaketet Ett urval av proflstål för foder - allt är möjligt! SLÄTA FODERLISTER PROFILERADE FODER 9,5/12x43 mm. Stockhusfoder Kategori FODER Storsäljare! Nya foder! Ett enkelt sätt att förnya hemmet! Almoge foder Slätfoder 2 9, x 56 mm Allmogefoder Slätfoder 1 Slätfoder 3 Tips! Få ut mer av skärstålen Stålkombination ur startpaketet till panelhyvlarna. Byt ut stål i överkuttern (markerat med rött) skapa en mängd olika utseenden på dina lister, se exemplen: Byt stål i överkuttern... 12x69 mm KLACKFODER 43x12mm. Amerikafoder 57 mm Backafoder...mot t.ex. något av dessa och få en helt ny design på din list Dekorfoder 70 mm x21 mm Dekorfoder 95 mm

25 Tips för merförsäljning Erbjud dina kunder att plocka ihop allt material som behövs till rum! Be om måtten och ge din kund ett måttbeställt paket med golv, lister och foder Ett urval av proflstål för foder - allt är möjligt! Gotlandsfoder Hagafoder Hallandsfoder Kvartsstavsfoder Stockholmsfoder Svanhalsfoder Sätrafoder Kategori FODER LOGOSOL e-butik Trygg e-handel andla i e-butiken på logosol.se ditt närmaste varuhus för maskiner och verktyg inom H träförädling. Här kan du se aktuella kampanjer och enkelt planera ditt köp. Smarta detaljer, genvägar och sökfunktioner förenklar din beställning. Du gör trygga affärer i lugn och ro framför datorn. Kom in och handla på logosol.se: Webbsäkra applikationer skyddar dina persondata. Din order hanteras manuellt av en kunnig säljare. Vill du lägga till eller ändra i ordern i efterhand är det bara att ringa. Skapa ett eget konto. Då kan du se orderstatistik och spara artiklar i kundvagnen till ett senare tillfälle. Du behöver inte fylla i fakturerings- eller kreditkorts uppgifter förrän du är redo att handla. Vi hjälper dig att få kontakt med en referenskund nära dig! Doortrim Backafoder Hitta en referenskund! Vi har daglig kontakt med kunder världen över som uppfyller sina drömmar av trä. Ring så förmedlar vi kontakt till en referenskund nära dig! Rundat foder Skriöfoder Villa Frimodig Gammelstadsfoder Hitta din skärutrustning När du vet exakt vad du ska ha kan du använda sökfunktionen Hitta din skärutrustning i e-butiken på logosol.se. Steg 1: välj skärstål Välj vilket typ av hyvelskärstål du är intresserad av? Steg 2: välj mått Välj typ av hyvelskärstål och mått för din utrustning. Steg 3: beställ din utrustning Ring oss eller handla i e-butiken. Vi garanterar snabb leverans!

26 SKÄRUTRUSTNING Hyvlar Skärstål för att hyvla golvlist En snygg och fräsch golvlist eller golvsockel ramar in ditt golv. Skärstål för följande profler ingår i Startpaketet för Panelhyvlarna Ett urval av proflstål för golvlist - allt är möjligt! 9,5/12x43 mm Allmogelist Kategori GOLVLIST 9,5/12x56 mm Hagalist Almoge Öppen rundad spont Tät fasspont Tät rundad spont 12 x 69 mm Gamlestadlist Tips! Få ut mer av skärstålen Stålkombination ur startpaketet till panelhyvlarna. Byt ut stål i överkuttern (markerat med rött) skapa en mängd olika utseenden på dina lister, se exemplen: Byt stål i överkuttern... Smyglist Stockholmslist Hallandslist...mot t.ex. något av dessa och få en helt ny design på din list Stocklist Kvartstavslist Backalist Utbylist Kom håg att du kan placera profilen på olika sätt! Genom att flytta profilstålem kan du skapa helt nya profiler med samma stål Härnösandslist Villa Frimodig

27 SKÄRUTRUSTNING Hyvlar Skärstål för att hyvla taklist Taklist används för att täcka skarven mellan tak och vägg samt rama in taket på ett stilfullt sätt. Skärstål för följande profler ingår i Startpaketet för Panelhyvlarna. Ett urval av proflstål för taklist - allt är möjligt! TAKLISTER - SVANHALS TAKLISTER - HÅLKÄL Svanhalstaklist 56 mm Hålkäl 45 mm Kategori TAKLIST Almoge taklist Slät taklist Svanhalstaklist 68 mm Hålkäl 60 mm Tips! Få ut mer av skärstålen Genom att byta ut stålet i överkuttern kan du hyvla många olika typer av lister till en låg kostnad. Stålkombination ur startpaketet till panelhyvlarna. Byt ut stål i överkuttern (markerat med rött) skapa en mängd olika utseenden på dina lister, se exemplen: Byt stål i överkuttern......mot t.ex. något av dessa och få en helt ny design på din list Svanhalstaklist 80 mm Svanhalstaklist 95 mm Hålkäl 70 mm Hålkäl 95 mm TAKLISTER - ÖVRIGA Backataklist (Finns i 45, 56, 68, 80, 95, 120 mm) (Finns i 45, 60, 70, 80, 95 mm) Tips för merförsäljning Såga svenskt virke och hyvla! Svenskt trä har hög kvalite eftersom det ofta växer långsamt. Erbjud dina kunder kärnvirke av högsta svensk kvalitet! Villa frimodig

28 SKÄRUTRUSTNING Hyvlar Skärstål för att hyvla övriga profiler BRÖSTLISTER LOCKLÄKT RUNDSTAV HÖRNLIST Bröstlist används som överliggare på bröstpanel. Bröstlist finns i många olika dimensioner, färger och profiler. Bröstlist passar också som avslut vid andra konstruktioner med nivåskillnader. Lockläkten täcker skarven över två ytterpanelbrädor och med det ge fasaden ett vackert utseende. Finns som standard i måtten 12, 15, 21, 24, 27, 33, 40, 43 mm Använd ytterhörnlisten för att till exempel skydda gipsade hörn eller som en fortsättning på en bröstningslist då denna behöver gå runt ett hörn. Skärstål för följande profler ingår i Startpaketet för Panelhyvlarna. Hattlock Rundstav 24 mm 21 mm Fasad kant Almoge Rund kant Rundad Faslock Rundstav 40 mm 27 mm Profil 1 Dekorlock 1 Gardinstång/dymlingar till stockhus 33 mm Profil 2 Dekorlock 2 Många kunder beställer specialstål för att få exakt samma profil som den ursprungliga vid reparationen.

29 Tips för merförsäljning Såga svenskt virke och hyvla! Svenskt trä har hög kvalite eftersom det ofta växer långsamt. Erbjud dina kunder kärnvirke av högsta svensk kvalitet! SKUGGLIST Skugglist är en typ av taklist som ger övergången mellan vägg och tak ett karaktäristiskt utseende på så vis att den skapar en skuggeffekt mot taket. 21 x 33 mm KVARTSLIST Kvartslist används ofta vid dörrtrösklar, bordsskivor eller som hörnlist i väggens invändiga hörn. 9 mm... OCH MYCKET MER Som du förstår är de profiler du sett bara ett urval. Det finns fler olika typer av foder, taklister, golvliste roch så vidare. Det finns också till exempel: 4 Takrännor 4 Trekantslister 4 Smyglister 4 Foglister Hitta tusentals profler i webshoppen. Där fnns en sökfunktion för din skärutrustning så att du enkelt och snabbt hittar rätt skärstål till din maskin och till dina behov. Släpp lös skaparglädjen och se vilka möjligheter som fnns. Vi hjälper dig gärna om du har gamla profler som du vill återskapa eller om du till exempel vill designa en helt egen profl för egen prägel i dina byggprojekt! Elegant sätt att klä in en pelare 33 x 43 mm 12 mm 21 x 43 mm 15 mm 21 mm Hör av dig till oss så hjälper vi dig att hitta exakt den profil du söker! Här hittar du alla verktyg! Alla kuttrar, klingor, kilar och hyvelskärstål hittar du i verktygskatalogen. Finns för fri nedladdning på Logosols webbplats. GRATIS NEDLADDNING!

30 SKÄRUTRUSTNING Hyvlar Specialstål - gör din egen profil efter dina kunders önskemål Du har möjlighet att beställa stål som blir specialtillverkade enligt dina specifkationer. Alla CAD-ritningar sparas. Om du beställer nya stål, blir de exakt lika de gamla. Tillverkningen är helt automatisk och börjar med att en CAD-ritning laddas in i någon av de fyra datorstyrda maskinerna. Kvaliteten blir exakt densamma på standardstål. Att tänka på innan du beställer 1. Välj rätt stålämne 2. Välj rätt tjocklek 3. Välj rätt utstick/profildjup 4. Använd beställingssedeln 5. Namn och adress 4 Verktygsstål/Kolstål Håller skärpan upp ca 200 löpmeter eller mindre om man hyvlar hårda träslag. 4 HSS 6% Perfekt i mjuka träslag tex Gran & Fur. 4 HSS 18% Bör du välja om du skall köra i hårda träslag tex. Ek och Bok 4 Hårdmetall (HM) Passar för krävande hyvling av till exempel teak och skivmaterial. 4 4 mm Är den vanligast förekommande tjockleken och fungerar i de flesta körningar. 4 5,5 mm Bör du välja om du har tuffa körningar eller stora profildjup. 4 8 mm (Räffelstål) För extremt hårda träslag eller stora profildjup. Enligt SS-EN874-1 får profildjupet (A) på stål till Universalkuttrar max vara enligt nedanstående tabell. Tjocklek HSS HM 4 mm 21mm 11mm 5,5 mm 25mm 21mm Använd vår blankett på nästa sida eller titta igenom den för att se vilka uppgifter vi behöver för att utföra din beställning så snabbt och smidigt som möjligt. Skicka alltid med namn, adress och telefonnummer så att vi kan nå dig vid behov. PROFILSKÄRSTÅL Kundanpassade Slipbara profilstål i två kvalitéer. Välj HSS vid vanlig hyvling och HM vid mer krävande material. Vi ritar in den profil som du vill ha i ett cad-program i datorn, från en skiss eller annat prov från dig. Specialstålet levereras till dig och du kan börja skapa i trä! Många av våra kunder renoverar äldre hus och återskapar gamla profiler. Då tillverkar vi gärna specielskär i alla möjliga modeller. Mått HSS HM 40 mm 735: :- 50 mm 864: :- 60 mm 991: :- 100 mm 1.283: :- 130 mm 1.463: :-

31 Specialstål - beställningssedel Maskintyp:... Kuttertyp: TB90 / Sidokutter M90/ Överkutter Annan kutter Räffelkutter Räffelkutter (WPRS) Stålkvalitet: Verktygsstål HSS 6% HSS 18% HM Tjocklek: 4 mm 5,5 mm Räffel Antal par: 40 mm 50 mm 60 mm 100 mm 130 mm Räffelstål: Ange längd (OBS styck)... mm... st Vid särskilda önskemål om stålens placering i din maskin, ange detta:... Rita gärna träbiten så som du matar in den i maskinen! (stående/liggande) Snabbguide! Välj rätt stålkvalité 4 Verktygsstål/Kolstål (VS) Håller skärpan till ca 200 lm eller mindre i hårda träslag. 4 HSS 6% /(Standard) Fungerar bra i mjuka träslag tex Gran & Fur. Har en legering som håller skärpan längre. 4 HSS 18% Lämpligt stål för dig som i huvudsak hyvlar hårda träslag. 4 Hårdmetall (HM) Passar för krävande hyvling av till exempel teak och skivmaterial. Håller skärpan länge. 4 Räffelstål Räffelstål är kraftigare (8mm) och klarar av större utstick/ profileringsdjup. Finns ej som standard utan beställs som specialskär. Välj stålkvalité efter egna önskemål. 4 Vändskär Vändskär är dubbelsidiga, hållbara skärstål. Med dessa hyvlar du längre och behåller dina inställningar mellan stålbytena. 4 Säkerhetsstål Säkerhetsstålen gör att de ordinära stålen max kan skära in en knapp millimeter, och därmed minska risken för hugg, de ser ut som profilstålen men är bakvända. Kontaktuppgifter Företag:... Kundnr:... Namn:... Adress:... Postnr. och ort:... Telefon/Fax:... Mobilnr:

32 HYVLAR Tillbehör KAPACITET INSTÄLLNING AV MASKINEN Vill du ha hjälp med din beställning? Ring våra duktiga säljare direkt, vi ser till att du får rätt utrustning! PH260, PH360, PH365 PH260, PH360, DH410 Justerkloss För snabb inställning av planhyvelstålens höjd. Inställningsmall Förlängt riktanhåll För att få sidoanhållen parallella, i rätt PH260, DH410, SH410 Ett längre sidoanhåll gör att du kan rikta vinkel och för att ge kuttern rätt skärdjup. Fästs med magneter intill den rörli PH260,DH410 69:- längre bitar med högre precision PH360 69:- In- och utmatningsbord ga kuttern så att inställningsveven kan Tillverkat av stålplåt. Följer maskinens PH mm 530:- användas för att hålla mallen i rätt inställning. Ingår till PH360/PH365. Pris/st. position under inställningen PH mm 2.350: PH260 1,2 m 2.200: :- xxx:- SÅGKLINGOR DH410 1,2 m 2.300: SH : SH410 1,2 m 2.200:- PH260, PH360, PH365 Tryckrulle Kullager till förlängningsbordet. För enklare inmatning då du kan släppa ämnet tidigare :- 699:- Trygghetspaket på köpet! Handla din hyvelmaskin från Logosol du får två års garanti, 60 dagars öppet köp och obegränsad teknisk support på köpet! 2 ÅRS GARANTI LOGOSOL 2 MÅN ÖPPET KÖP LOGOSOL WORLD SERVICE LOGOSOL PH mm 2.990:- PASSAR ALLA HYVLAR! Meterräknare Robust modell i gjutgods. Visar kontinuerligt antal hyvlade meter. Passar alla hyvlar PASSAR ALLA HYVLAR! Hjulsats 4 dubbla svängbara och låsbara hjul. (Ej till PH360.) Fler tillbehör till hyvlarna fnns i e-butiken, 990:- 690:- Höjdmätare Snabb och exakt inställning. Används för att justera höjd på skärstålen i sidokuttern och även för att mäta andra inställningar i Logosols hyvlar och snickerimaskiner. WR :- PASSAR ALLA HYVLAR! Magnetinställning För inställning av planstål i under-och överkutter För överkutter 870:- PASSAR ALLA HYVLAR! Distansringar (Schims) För inställning av sidokuttrarnas höjd För underkutter 870:- 95:- SH230, SH410 För Solohyvel Klinga av härdat stål. Tänder av hård metall SH x 35 x 2,8 mm,16 tänder SH230, 180 x 48 x 2,8 mm, 14 tänder SH230, 180 x 48 x 4,5 mm, 14 tänder Hyvlar lekrum till Ikea 1.550:- 450:- Nästa gång du lämnar barnen i lekrummet på Ikea, titta extra noga på inredningen. Delar av den har tillverkats med hjälp av en PH260 panelhyvel med in- och utmatningsbord. Bakom leveransen står Ulf Feldt och Kvickstorps Snickeri som de senaste åren byggt komponenter till Ikea-lekrum över hela världen. Så beställer du! Ring in din beställning på eller beställ i vår e-butik där du hittar alla hyvlar och tillbehör. Hör gärna av dig om du vill ha hjälp med din beställning. Logosols kunniga säljare stämmer av så att utrustningen blir rätt anpassad för ditt hyvelprojekt! Vi är experter på småskalig träförädling, ring oss och berätta om dina projektplaner! HYVLAR TILLBEHÖR
