1 Termografirapport Exempelrapport Järfälla 1

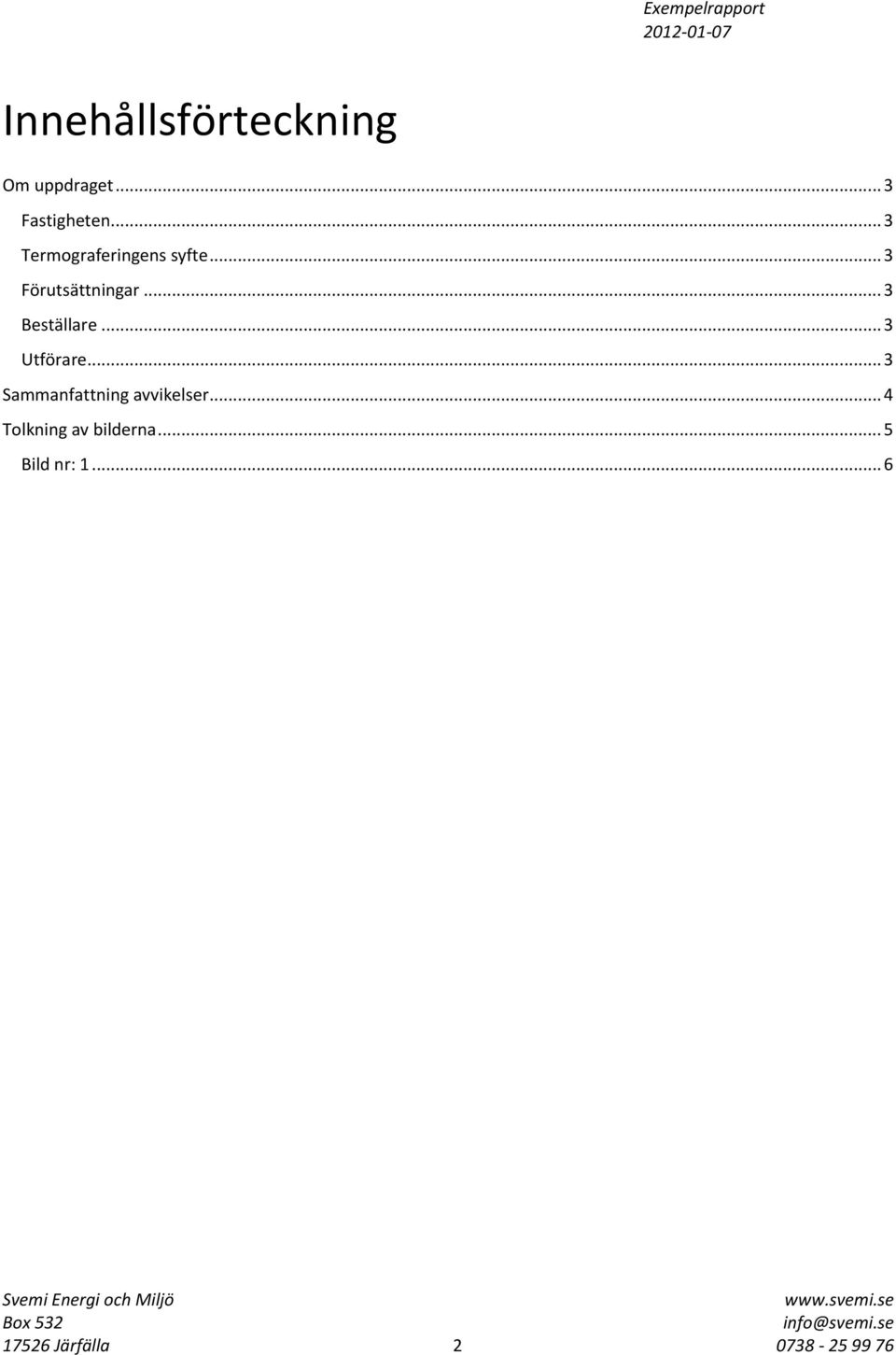

2 Innehållsförteckning Om uppdraget... 3 Fastigheten... 3 Termograferingens syfte... 3 Förutsättningar... 3 Beställare... 3 Utförare... 3 Sammanfattning avvikelser... 4 Tolkning av bilderna... 5 Bild nr: Järfälla 2

3 Om uppdraget Fastigheten Fastighetsbeteckning Adressvägen Postnummer Fastigheten är en 2-plansvilla, 174 kvadratmeter, på betongplatta med helvalmat betongpannetak byggt på råspont och läkt. Fasaden består av stående panel med lockläkt och alla fönster är av typ 3-glas med ett dokumenterat U- värde på 1,4 eller bättre. Vindbjälklaget är isolerat med 500 mm lösull, uppvärmningen är vattenburen och värmekällan är en bergvärmepump. I fastigheten finns även en kamin för vedeldning. I fastigheten finns två badrum som båda är utrustade med golvvärmesystem. Termograferingens syfte Beställaren önskade en komplett termografering av hela fastigheten med särskild hänsyn till beställarens misstanke om funktionsnedsatt golvvärmesystem i ett badrum samt fuktutfällning under en takstol. Förutsättningar Temperatur inne: 22 C Temperatur ute: -4 C Temperatur skillnad: 26 C Väderförhållanden: Sydvästlig bris, mulet, lätt snöfall Kameramodell: FLIR T420bx Kalibrerad: Januari 2013 Övrigt: Vid tidpunkten för termograferingen uppmättes ett undertryck på 8 Pa. Golvvärmesystemet var avstängt sedan 12 timmar och eldning pågick i kaminen. Beställare Sven Svensson Utförare Kristoffer Salonen Certifierad nivå Järfälla 3

4 Sammanfattning avvikelser Observerad avvikelse Bild Värmeaggregat funktionskontroll Järfälla 4

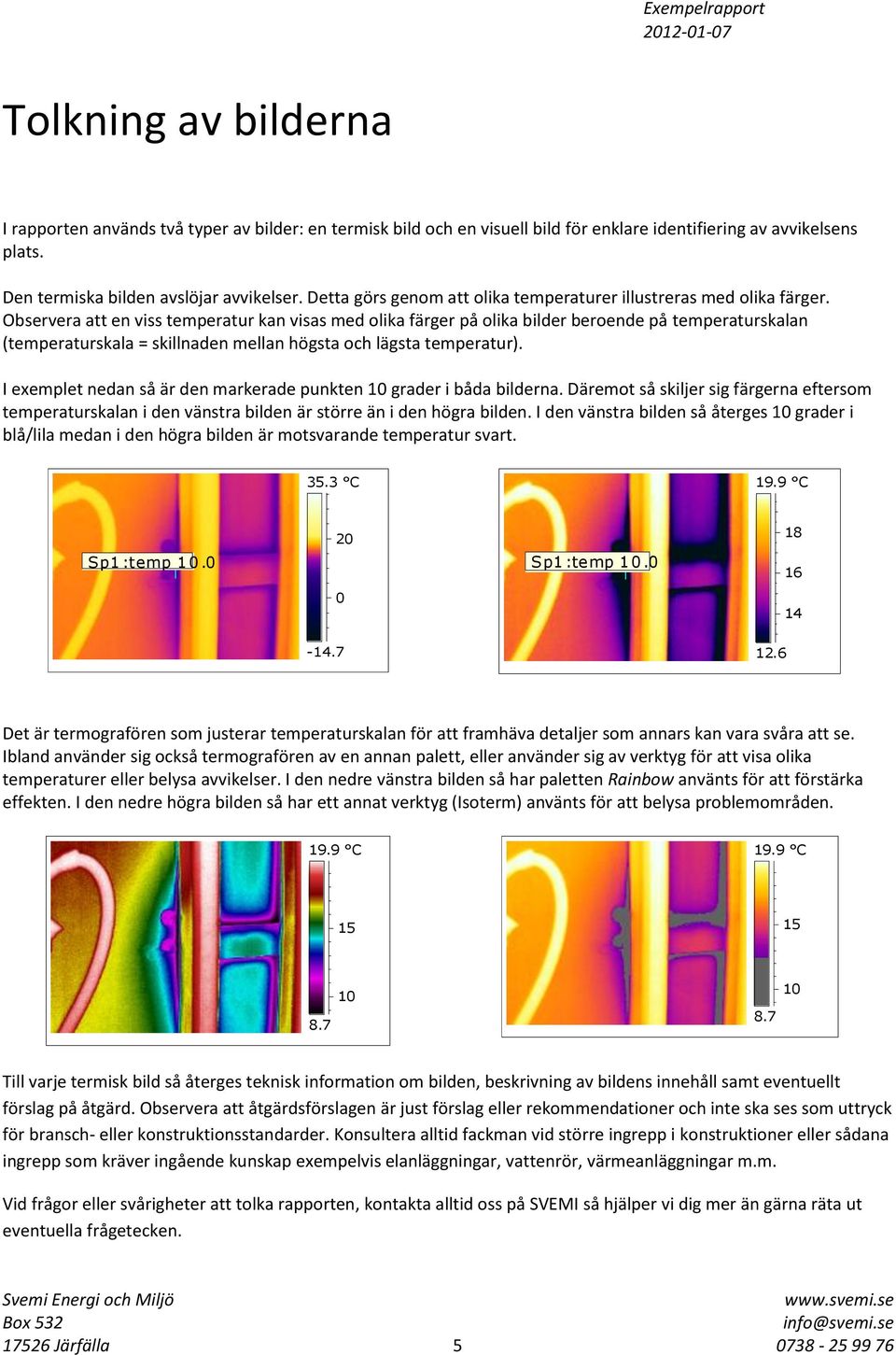

5 Tolkning av bilderna I rapporten används två typer av bilder: en termisk bild och en visuell bild för enklare identifiering av avvikelsens plats. Den termiska bilden avslöjar avvikelser. Detta görs genom att olika temperaturer illustreras med olika färger. Observera att en viss temperatur kan visas med olika färger på olika bilder beroende på temperaturskalan (temperaturskala = skillnaden mellan högsta och lägsta temperatur). I exemplet nedan så är den markerade punkten 10 grader i båda bilderna. Däremot så skiljer sig färgerna eftersom temperaturskalan i den vänstra bilden är större än i den högra bilden. I den vänstra bilden så återges 10 grader i blå/lila medan i den högra bilden är motsvarande temperatur svart C 19.9 C Sp1 :temp Sp1 :temp Det är termografören som justerar temperaturskalan för att framhäva detaljer som annars kan vara svåra att se. Ibland använder sig också termografören av en annan palett, eller använder sig av verktyg för att visa olika temperaturer eller belysa avvikelser. I den nedre vänstra bilden så har paletten Rainbow använts för att förstärka effekten. I den nedre högra bilden så har ett annat verktyg (Isoterm) använts för att belysa problemområden C 19.9 C Till varje termisk bild så återges teknisk information om bilden, beskrivning av bildens innehåll samt eventuellt förslag på åtgärd. Observera att åtgärdsförslagen är just förslag eller rekommendationer och inte ska ses som uttryck för bransch- eller konstruktionsstandarder. Konsultera alltid fackman vid större ingrepp i konstruktioner eller sådana ingrepp som kräver ingående kunskap exempelvis elanläggningar, vattenrör, värmeanläggningar m.m. Vid frågor eller svårigheter att tolka rapporten, kontakta alltid oss på SVEMI så hjälper vi dig mer än gärna räta ut eventuella frågetecken Järfälla 5

6 Bildsidor Bild nr: 1 Termisk bild A r1:avg C 150 Visuell bild A r2:max Sp1 Sp2 9.6 Date Image Time 20:42:32 Emissivity 0.90 Object Distance 1.0 m Reflected Temperature 16.0 C Relative Humidity 54.0 % Atmospheric Temperature 24.0 C Ar1 Max. Temperature 24.6 C Ar2 Max. Temperature >150.2 C Ar1 Min. Temperature 17.0 C Ar2 Min. Temperature 32.9 C Ar1 Average Temperature 20.2 C Ar2 Average Temperature *89.0 C Beskrivning Såhär kan en bild i en termografirapport se ut. Till vänster den termiska bilden och till höger en visuell bild som hjälper till att identifiera var bilden är tagen. I den här rutan anger termografören en beskrivning av den rapporterade avvikelsen och vilka problem den kan medföra i förlängningen. Förslag på åtgärder I den här rutan så anger termografören förslag på åtgärder som är lämpliga för att få bukt med problemet. Åtgärderna är alltid valda med hänsyn till kostnad och hur effektiva de är Järfälla 6
