Konstruktionsdetaljer

Storlek: px
Starta visningen från sidan:

Download "Konstruktionsdetaljer"

Transkript

1

2 Anslutningarna mellan olika byggnadsdelar måste utföras noggrant om man vill undvika fuktproblem och minimera köldbryggor. På de följande sidorna visas några exempel på konstruktionsdetaljer. Sättet att lösa övergångarna mellan tak vägg golv kan säkert användas även för andra konstruktioner. Här redovisas även värmegenomgångskoefficienten för linjära köldbryggor ψ, som nämns i IsoverBokens avsnitt om Boverkets krav på värmeisolering se sidan 8. Syftet med detta avsnitt är att visa de isolertekniska aspekterna. Andra egenskaper, t.ex. den bärande stommens detaljutformning, bör handläggas av personer med specialkunskaper inom respektive område. IsoverBoken 112

3 K:221 K:220 K:215,K:216, K:217, K:219 K:218 K:211,K:212 K:213,K:214 K:209 K:210 K:203,K:204 K:202, K:205, K:206, K:207, K:208 K: IsoverBoken

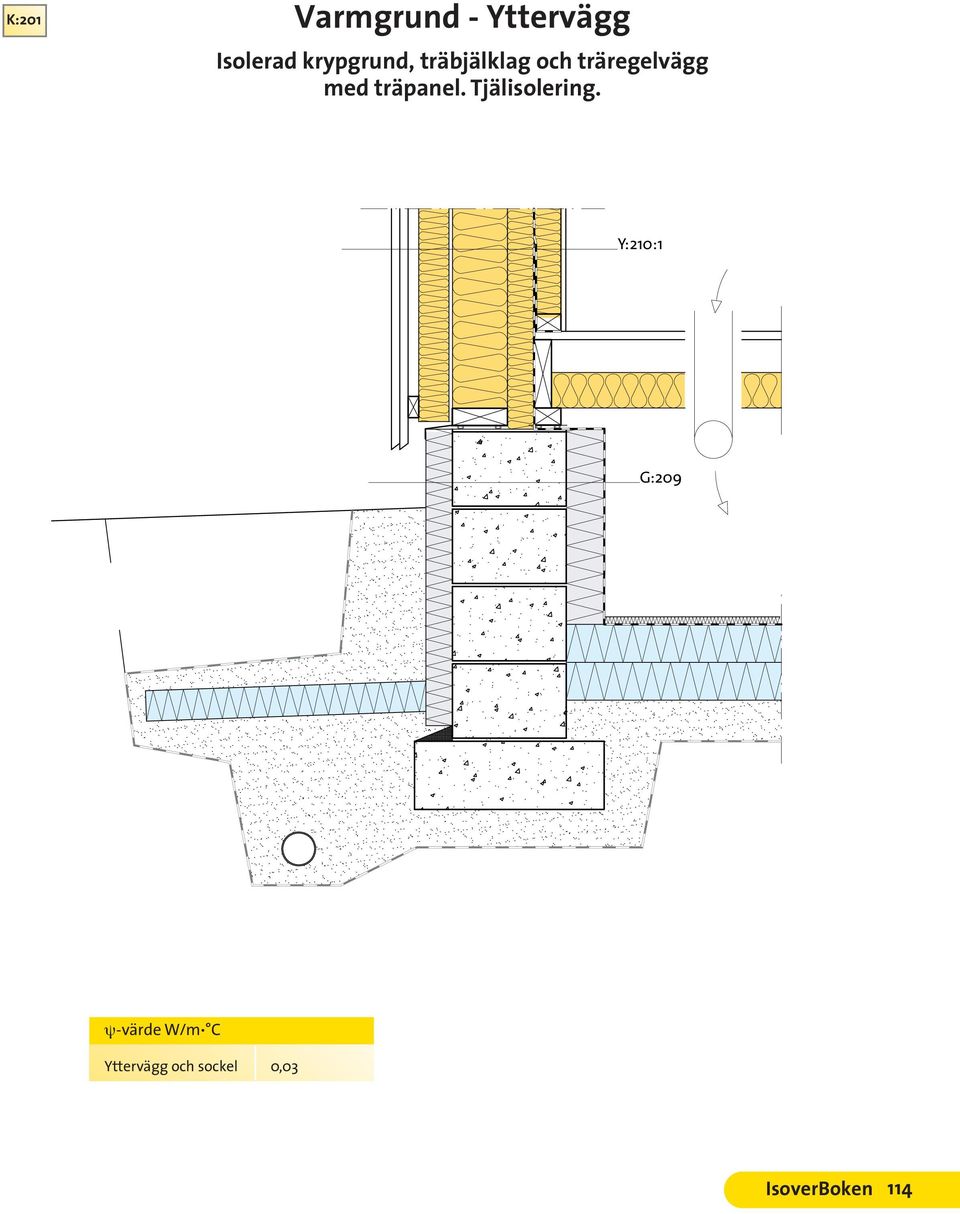

4 K:201 Varmgrund - Yttervägg Isolerad krypgrund, träbjälklag och träregelvägg med träpanel. Tjälisolering. Y:210:1 G:209 Yttervägg och sockel 0,03 IsoverBoken 114

5 K:202 Platta på mark - Yttervägg Dubbla L-element, lättregelvägg med träpanel. Tjälisolering. Y:212:1 G:206 Lera el. silt Sand el. makadam Berg λ =1,5 λ =2,0 λ =3,5 0,04 0,05 0, IsoverBoken

6 K:203 Källarvägg - Yttervägg Isolerad källarmur, träbjälklag och träregelvägg med träpanel. Y:210:1 M:201 G:208 Mellanbjälklag och yttervägg 0,06 IsoverBoken 116

7 K:204 Källarvägg - Yttervägg Isolerad källarmur, betongbjälklag och betongvägg med tegelfasad. Y:208:2 M:202 Mellanbjälklag och yttervägg 0, IsoverBoken

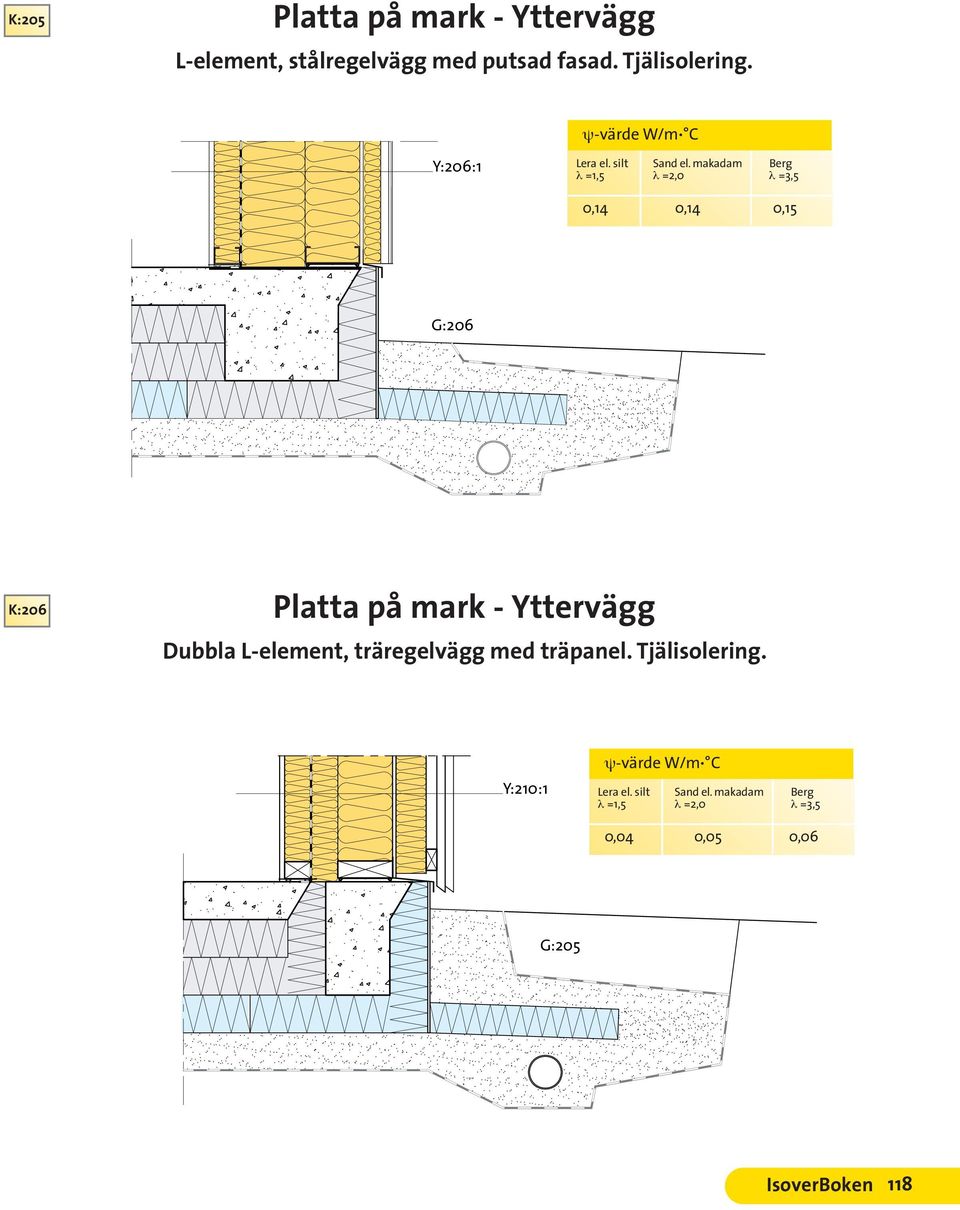

8 K:205 Platta på mark - Yttervägg L-element, stålregelvägg med putsad fasad. Tjälisolering. Y:206:1 Lera el. silt Sand el. makadam Berg λ =1,5 λ =2,0 λ =3,5 0,14 0,14 0,15 G:206 K:206 Platta på mark - Yttervägg Dubbla L-element, träregelvägg med träpanel. Tjälisolering. Y:210:1 Lera el. silt Sand el. makadam Berg λ =1,5 λ =2,0 λ =3,5 0,04 0,05 0,06 G:205 IsoverBoken 118

9 K:207 Platta på mark - Yttervägg Dubbla L-element och träregelvägg med tegelfasad. Tjälisolering. Y:209:1 Lera el. silt Sand el. makadam Berg λ =1,5 λ =2,0 λ =3,5 0,21 0,23 0,26 G:205 K:208 Platta på mark - Yttervägg L-element och stålregelvägg med plåtfasad. Tjälisolering. Y:207 Lera el. silt Sand el. makadam Berg λ =1,5 λ =2,0 λ =3,5 0,16 0,17 0,18 G: IsoverBoken

10 K:209 Yttervägg - Fönster Träregelvägg med träpanel. Indraget fönster. Vertikalsnitt Y:210:1 Horisontalsnitt Fönster 0,02 IsoverBoken 120

11 K:210 Yttervägg - Fönster Träregelvägg med träpanel. Fönster i liv med fasad. Vertikalsnitt Horisontalsnitt rakt fästbeslag Fönster 0, IsoverBoken

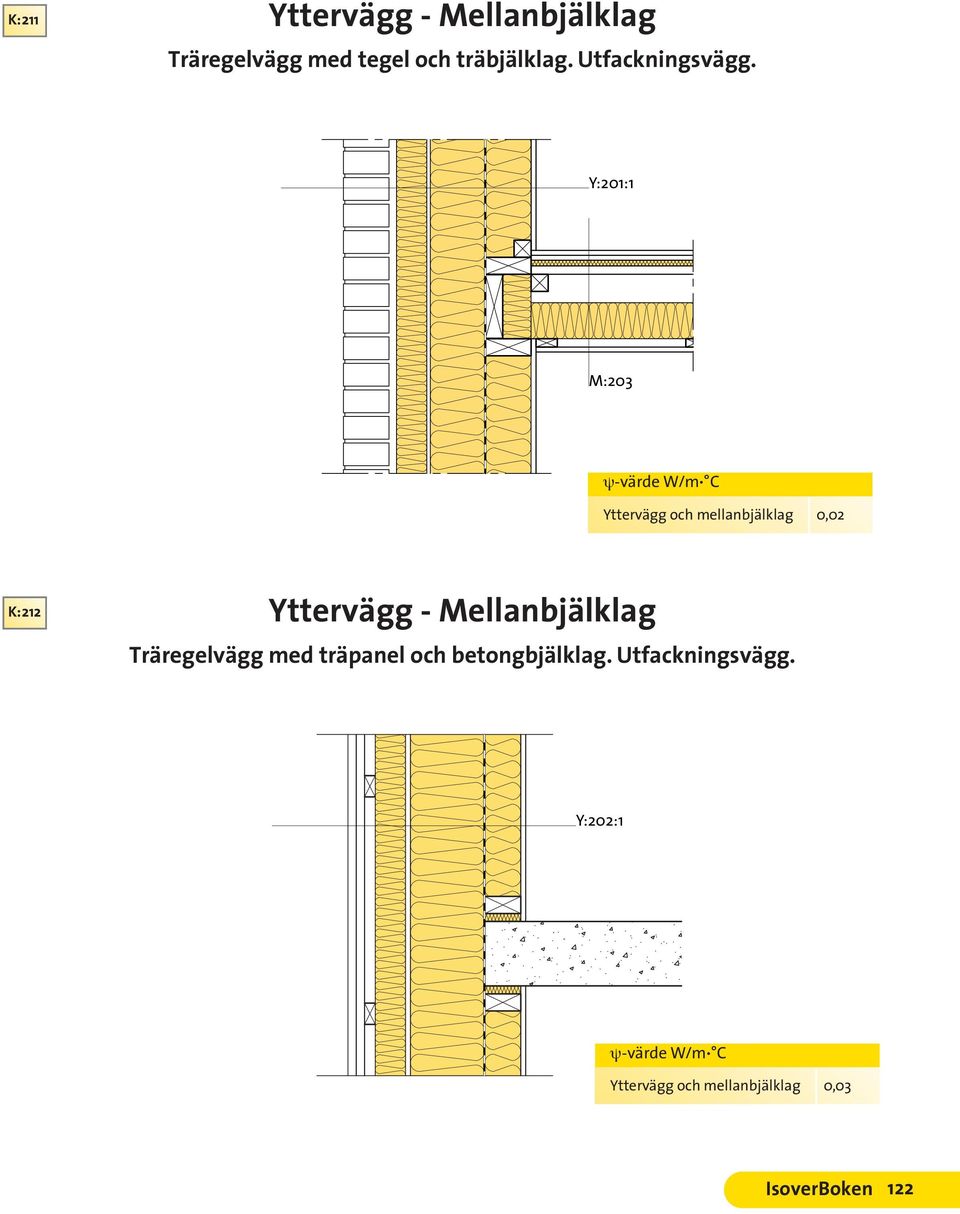

12 K:211 Yttervägg - Mellanbjälklag Träregelvägg med tegel och träbjälklag. Utfackningsvägg. Y:201:1 M:203 Yttervägg och mellanbjälklag 0,02 K:212 Yttervägg - Mellanbjälklag Träregelvägg med träpanel och betongbjälklag. Utfackningsvägg. Y:202:1 Yttervägg och mellanbjälklag 0,03 IsoverBoken 122

13 K:213 Lägenhetsskiljande vägg - Mellanbjälklag Träbjälklag mot lägenhetsskiljande träregelvägg. I:215 M:203 K:214 Mellanvägg - Mellanbjälklag Träbjälklag och träregelvägg. I:210 M: IsoverBoken

14 K:215 Yttervägg - Vindsbjälklag Träregelvägg med träpanel och träbjälklag med isolerskivor. V:201 Y:203:1 Yttervägg och vindsbjälklag 0,02 IsoverBoken 124

15 K:216 Yttervägg - Vindsbjälklag Träregelvägg med träpanel och träbjälklag med lösull. V:202 Y:210:1 Yttervägg och vindsbjälklag 0, IsoverBoken

16 K:217 Yttervägg - Vindsbjälklag Träregelvägg med tegelfasad och betongbjälklag. V:203 Y:201:1 Yttervägg och vindsbjälklag 0,07 IsoverBoken 126

17 K:218 Yttervägg - Takstol Träregelvägg med träpanel, underram och snedtak. S:201 Y:210:1 Yttervägg och takstol 0, IsoverBoken

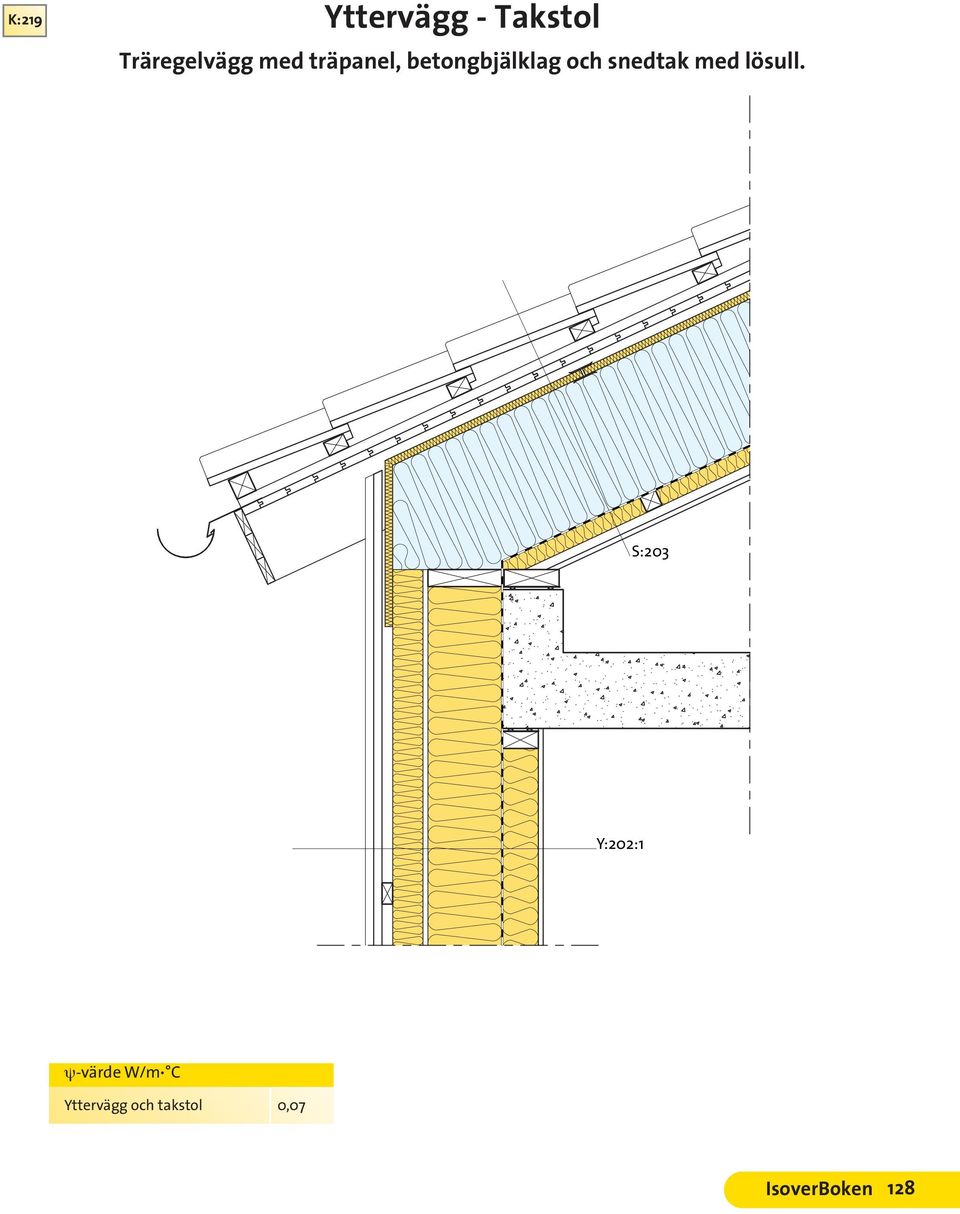

18 K:219 Yttervägg - Takstol Träregelvägg med träpanel, betongbjälklag och snedtak med lösull. S:203 Y:202:1 Yttervägg och takstol 0,07 IsoverBoken 128

19 K:220 Takstol Högben och hanbjälklag med isolerskivor. S:201 Tänk på! Takstol 0,03 Alla skarvar ska alltid täckas av Isover Fasadboard. Vindavledaren kan ibland få en dubbel funktion och kan behöva göras längre än vad ritningen visar beroende på var skarvarna mellan isoleringen hamnar. Den täcker då närmaste skarv samtidigt som den slutar 130 mm ovanför isoleringen, se arbetsanvisningar på sidan IsoverBoken

20 K:221 Takstol Nock med lösull. S:203 Nock 0,02 IsoverBoken 130
