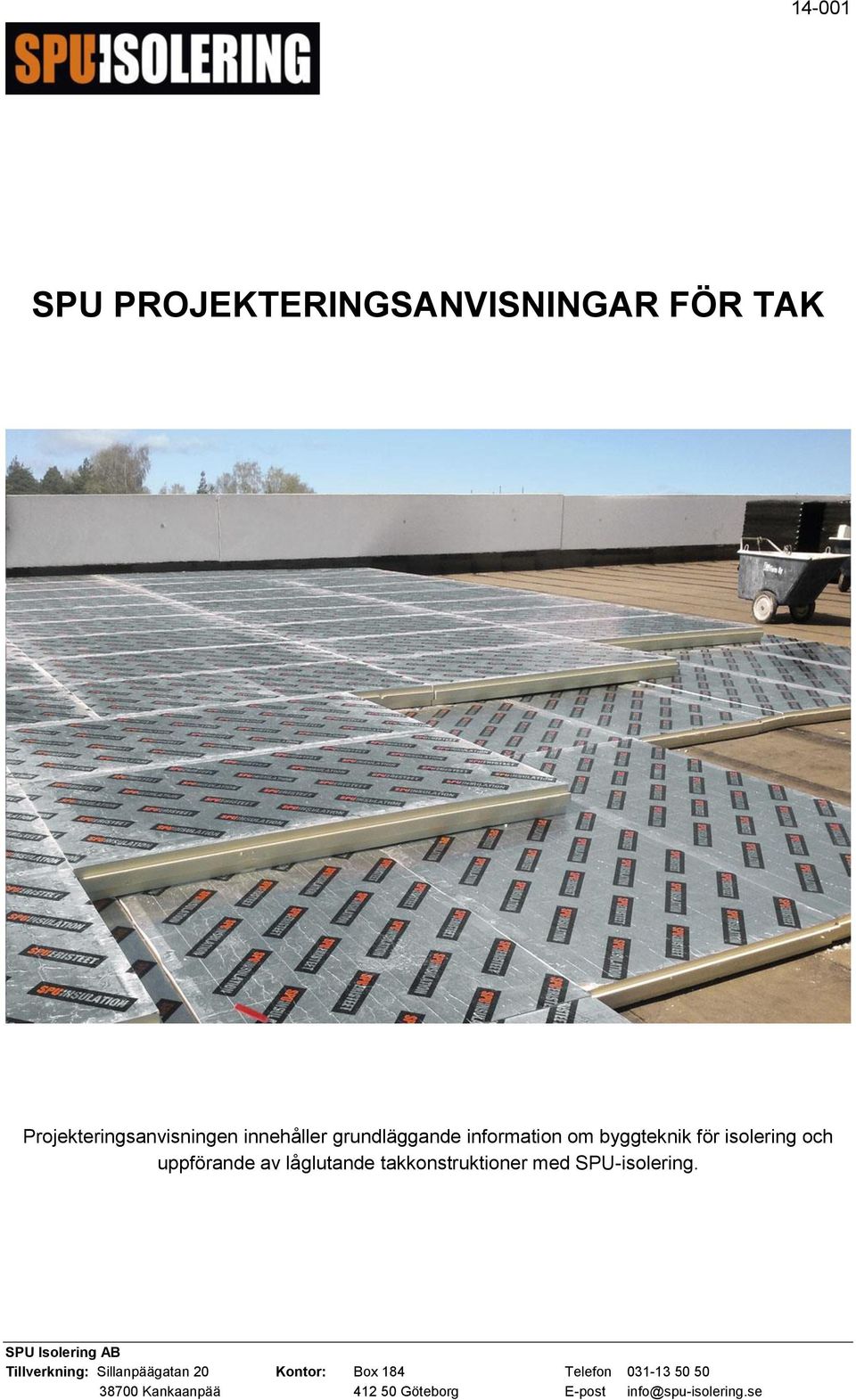

1 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Projekteringsanvisningen innehåller grundläggande information om byggteknik för isolering och uppförande av låglutande takkonstruktioner med SPU-isolering.

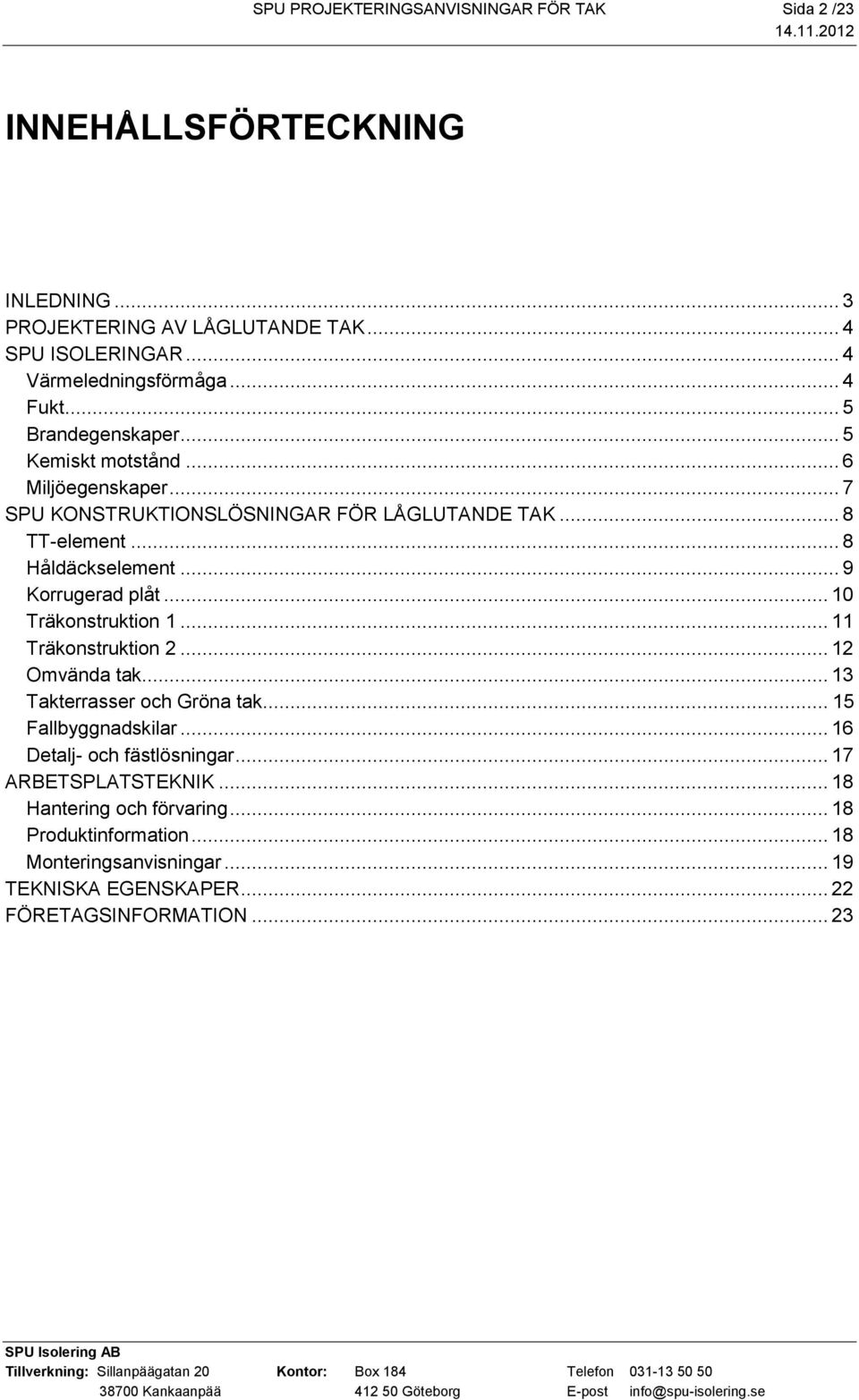

2 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 2 / INNEHÅLLSFÖRTECKNING INLEDNING... 3 PROJEKTERING AV LÅGLUTANDE TAK... 4 SPU ISOLERINGAR... 4 Värmeledningsförmåga... 4 Fukt... 5 Brandegenskaper... 5 Kemiskt motstånd... 6 Miljöegenskaper... 7 SPU KONSTRUKTIONSLÖSNINGAR FÖR LÅGLUTANDE TAK... 8 TT-element... 8 Håldäckselement... 9 Korrugerad plåt Träkonstruktion Träkonstruktion Omvända tak Takterrasser och Gröna tak Fallbyggnadskilar Detalj- och fästlösningar ARBETSPLATSTEKNIK Hantering och förvaring Produktinformation Monteringsanvisningar TEKNISKA EGENSKAPER FÖRETAGSINFORMATION... 23

3 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 3 /23 INLEDNING Processen för att framställa polyuretan upptäcktes redan på 1800-talet. Det dröjde emellertid ända fram till 1930-talet innan det utvecklades till en industriprodukt i Tyskland. I de nordiska länderna blev polyuretan vanligt förekommande i mitten på 1900-talet. På 1960-talet trängde polyuretan ut i princip alla andra isoleringsmaterial i kylutrustning, och sedan 1970-talet har användningen av polyuretan i byggbranschen ökat snabbare och snabbare, i takt med att hårdare krav på energieffektivitet ställs på ytterväggar och takkonstruktioner. I och med övergången till passiv- och nollenerginivå för byggnaders energianvändning, ställs hela tiden större krav på värmeisolering. I den här redan långt gångna förändringen har några av polyuretanets viktigaste fördelar spelat en central roll: utmärkt värmeisoleringsförmåga, brandsäkerhet, lufttäthet, hållfasthet och goda fukttekniska egenskaper. SPU Oy framställer energieffektiva och funktionella konstruktionslösningar med polyuretanisolering som passar alla byggnadsarbeten. SPU-isoleringar är särskilt lämpade för olika typer av låglutande takkonstruktioner, tack vare att de tål stora laster och för sin mycket låga värmeledningsförmåga. Med SPU-isolering är det lätt att bygga tunna konstruktioner som tål stora laster. I dessa projekteringsanvisningar får du allmänna rekommendationer och principiella riktlinjer för konstruktion av låglutande tak med SPU-isolering. Dessa ska inte ses som det enda eller bästa alternativet utan bör alltid objektsanpassas. Hänsyn måste alltid tas till särskilda omständigheter och förutsättningar i varje projekt. Vid planering av olika detaljer och enskilda element används förutom dessa riktlinjer bland annat Boverkets byggregler, Boverkets regelsamling för byggande och Tätskiktsgarantiers gällande riktlinjer. **************************************************************************************************************** SPU Oy är ett finskt, privat företag som tillverkar byggmaterial. Vår huvudprodukt är SPU-isoleringar, som vi har tillverkat sedan SPU-isoleringar tillverkade av polyuretan används både för nybyggen och reparationsarbeten. De är lämpade för alla typer av värmeisolering, både för golv, väggar och tak. Tack vare vår omfattande produktutveckling har vi färdiga isoleringslösningar som passar för allt från att isolera sommarstugans bastu till att bygga nollenergi-våningshus. Vi har utvecklat färdiga lösningar för passiv- och nollenergihus, som gör det möjligt att förverkliga energieffektivt byggande säkert, ekonomiskt och ekologiskt. SPU Oy är kvalitetscertifierade enligt ISO 9001, miljöcertifierade enligt ISO och har även ett HMS godkännande i form av ett OHSAS certifikat. Vi satsar varje år över fyra procent av vår omsättning på forskning och produktutveckling, vilket gör att vi med våra produkter och lösningar ständigt kan ge våra kunder ett större mervärde. Tack vare vårt framgångsrika forskningsarbete är SPU marknadsledande i Finland, Skandinavien och Baltikum. SPU är ledande även i miljöfrågor. Det syns till exempel genom att all elektricitet som vi använt i vår egen verksamhet sedan 2000 är producerad med vindkraft. Bland annat är SPU-isolering den första producenten av värmeisolering som uppfyller M1-klassificering i Finland. Energin som går åt till att värma upp byggnader utgör den största delen av byggnaders negativa miljöpåverkan, vilket betyder att rätt användning av produkter som minskar uppvärmningskostnader också sparar naturresurser till kommande generationer. Byggnader som sparar energi med SPU-isolering är enkla att realisera och vi har levererat isolering till hundratals passiv-, låg- och nollenergihus. Våra fabriker ligger i Kankaanpää och våra produkter säljs och marknadsförs förutom i Finland även i Norden, Baltikum och Ryssland. I Ryssland bedriver vi verksamhet genom vårt Sankt Petersburg-baserade företag SPU System OOO, i Sverige genom och i Norge SPU Isolering AS. *****************************************************************************************************************************************

4 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 4 /23 PROJEKTERING AV LÅGLUTANDE TAK De mål på energieffektivitet som finns i dag ställer en mängd olika krav på värmeisoleringen på ett låglutande tak. För att byggnaden ska fungera så måste värmeisoleringsförmågan på taket vara mycket god. Detta kan tack vare låga värden för värmegenomsläpplighet åstadkommas även med tunna isoleringslager. Viktiga egenskaper som avgör hur länge ett tak håller är bland annat fuktsäkerhet och hur stora laster taket tål, varaktiga-, tillfälliga- och dynamiska laster. Tunna konstruktioner minskar naturligtvis belastningen av taket redan vid installationen. Hållfasthet mot dynamiska belastningar, så kallad Walkability-egenskaper är särskilt viktiga att tänka på vid normalt underhåll av taket. Underhållsarbeten på tak kommer att bli vanligare i framtiden eftersom det blir mer och mer vanligt att installera solpaneler och liknande teknik på taken. Tunna och lätta konstruktioner gör det också märkbart enklare och snabbare att lägga taken. Och går det fortare att lägga taken så medför det stora kostnadsbesparingar. SPU-isoleringar är svaret på de här utmaningarna! Vid projektering av låglutande tak ska branschens gällande normer och riktlinjer uppfyllas, samt de obligatoriska regler och myndighetsbeslut som ges i Plan- och Bygglagen samt Boverkets Byggregler. SPU ISOLERINGAR Olika tillämpningar och användningsområden ställer olika krav på materialen som används. Därför har SPU utvecklat egna produkter och installationsmetoder som är specialiserade för industri, kommersiella byggnader och bostäder. SPU-isoleringar är finsktillverkade, CE-märkta värmeisoleringsskivor av polyuretan. Som ytbeläggning eller laminat används i dag i allmänhet diffusionstäta aluminiumlaminat (SPU AL) eller laminat som är metallfria och oorganiska ämnen (SPU R). För speciella tillämpningar kan även diffusionsöppna laminat användas så som SPU B för läggning i varmasfalt. Värmeledningsförmåga För värmeledningsförmågan, som uppmätts vid en genomsnittstemperatur på +10 C i laboratorium, används förkortningen 10. Baserat på dessa resultat som uppmätts i ett kvalitetssäkringslaboratorium, anger tillverkaren ett declared-värde för produkten. För polyuretanskivor grundas analysen på produktstandarden EN 13165, som anger riktlinjer för tillverkning och kvalitetskontroll av polyuretanskivor. Baserat på declared-värdet, bestäms det faktiska design-värdet som ska användas vid projekteringen med hänsyn till materialberoende försvagningar (bl.a. fuktpåverkan, konvektion, luftgenomsläpplighet, temperatur- och ålderspåverkan). Eftersom SPU-isolering är en sluten cellplast och i princip helt icke-hygroskopisk innefattar värmeledningsförmågan inte några andra korrigeringar, utan den enda försvagning som tagits hänsyn till är på grund av ålder under normala förhållanden. Tillverkaren tar hänsyn till ålderspåverkan i värdet som anges för värmeledningsförmåga.

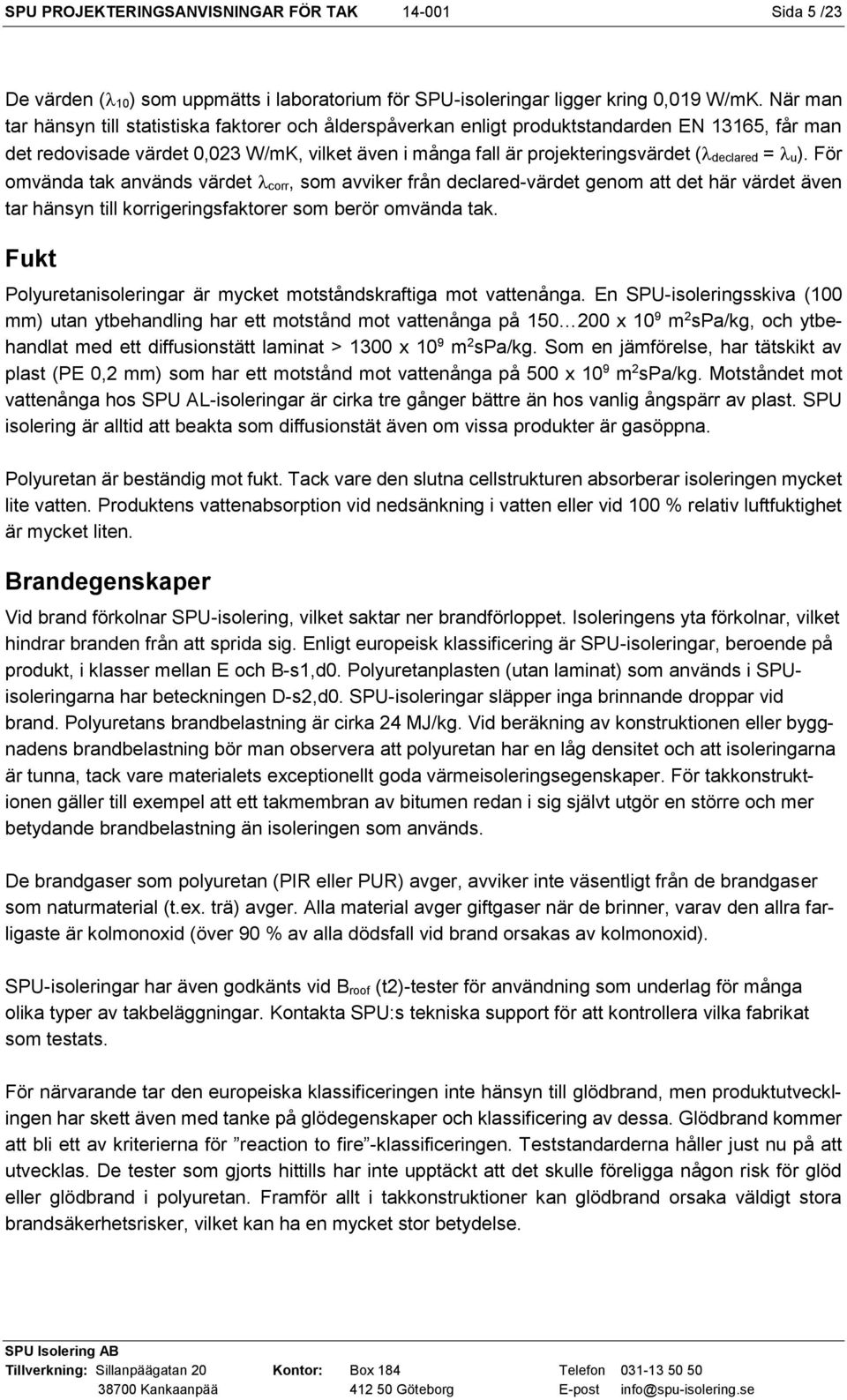

5 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 5 /23 De värden ( 10) som uppmätts i laboratorium för SPU-isoleringar ligger kring 0,019 W/mK. När man tar hänsyn till statistiska faktorer och ålderspåverkan enligt produktstandarden EN 13165, får man det redovisade värdet 0,023 W/mK, vilket även i många fall är projekteringsvärdet ( declared = u). För omvända tak används värdet corr, som avviker från declared-värdet genom att det här värdet även tar hänsyn till korrigeringsfaktorer som berör omvända tak. Fukt Polyuretanisoleringar är mycket motståndskraftiga mot vattenånga. En SPU-isoleringsskiva (100 mm) utan ytbehandling har ett motstånd mot vattenånga på x 10 9 m 2 spa/kg, och ytbehandlat med ett diffusionstätt laminat > 1300 x 10 9 m 2 spa/kg. Som en jämförelse, har tätskikt av plast (PE 0,2 mm) som har ett motstånd mot vattenånga på 500 x 10 9 m 2 spa/kg. Motståndet mot vattenånga hos SPU AL-isoleringar är cirka tre gånger bättre än hos vanlig ångspärr av plast. SPU isolering är alltid att beakta som diffusionstät även om vissa produkter är gasöppna. Polyuretan är beständig mot fukt. Tack vare den slutna cellstrukturen absorberar isoleringen mycket lite vatten. Produktens vattenabsorption vid nedsänkning i vatten eller vid 100 % relativ luftfuktighet är mycket liten. Brandegenskaper Vid brand förkolnar SPU-isolering, vilket saktar ner brandförloppet. Isoleringens yta förkolnar, vilket hindrar branden från att sprida sig. Enligt europeisk klassificering är SPU-isoleringar, beroende på produkt, i klasser mellan E och B-s1,d0. Polyuretanplasten (utan laminat) som används i SPUisoleringarna har beteckningen D-s2,d0. SPU-isoleringar släpper inga brinnande droppar vid brand. Polyuretans brandbelastning är cirka 24 MJ/kg. Vid beräkning av konstruktionen eller byggnadens brandbelastning bör man observera att polyuretan har en låg densitet och att isoleringarna är tunna, tack vare materialets exceptionellt goda värmeisoleringsegenskaper. För takkonstruktionen gäller till exempel att ett takmembran av bitumen redan i sig självt utgör en större och mer betydande brandbelastning än isoleringen som används. De brandgaser som polyuretan (PIR eller PUR) avger, avviker inte väsentligt från de brandgaser som naturmaterial (t.ex. trä) avger. Alla material avger giftgaser när de brinner, varav den allra farligaste är kolmonoxid (över 90 % av alla dödsfall vid brand orsakas av kolmonoxid). SPU-isoleringar har även godkänts vid B roof (t2)-tester för användning som underlag för många olika typer av takbeläggningar. Kontakta SPU:s tekniska support för att kontrollera vilka fabrikat som testats. För närvarande tar den europeiska klassificeringen inte hänsyn till glödbrand, men produktutvecklingen har skett även med tanke på glödegenskaper och klassificering av dessa. Glödbrand kommer att bli ett av kriterierna för reaction to fire -klassificeringen. Teststandarderna håller just nu på att utvecklas. De tester som gjorts hittills har inte upptäckt att det skulle föreligga någon risk för glöd eller glödbrand i polyuretan. Framför allt i takkonstruktioner kan glödbrand orsaka väldigt stora brandsäkerhetsrisker, vilket kan ha en mycket stor betydelse.

6 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 6 /23 Kemiskt motstånd Polyuretan har mycket god kemisk beständighet. Det är beständigt mot bl.a. bränslen, mineralolja, lim, avgaser, industrimiljöer, utspädda syror och baser. Polyuretan varken murknar, ruttnar eller möglar. Det är luktlöst och fysiologiskt ofarligt. Polyuretan är kemiskt neutralt och fungerar mycket bra tillsammans med betong. Byggmaterial / Kemikalier Polyuretanskummets beteende (PUR / PIR) Kalk, gips (murbruk), cement + Bitumen + Kall bitumen och vatten-baserad bituminös cement + Kall bitumen, innehållande lim +/- Varm bitumen +/- Kall bitumen och bituminös cement med lösningsmedel +/- Silikonolja + Tvålar + Havsvatten + Saltsyra, svavelsyra, salpetersyra, natriumhydroxid + Ammoniumhydroxid (tätning) + Ammoniak + Vanlig bensin/diesel eller en blandning av dessa + Toluen/Klorbensen +/- Monostyren +/- Etanol +/- Aceton/Etylacetat +/- Symboler: + betyder tar ämnet, att PIR + / tål - ta ämnet en väsentlig och +/- att del PIR avtål väsentliga delar av ämnet

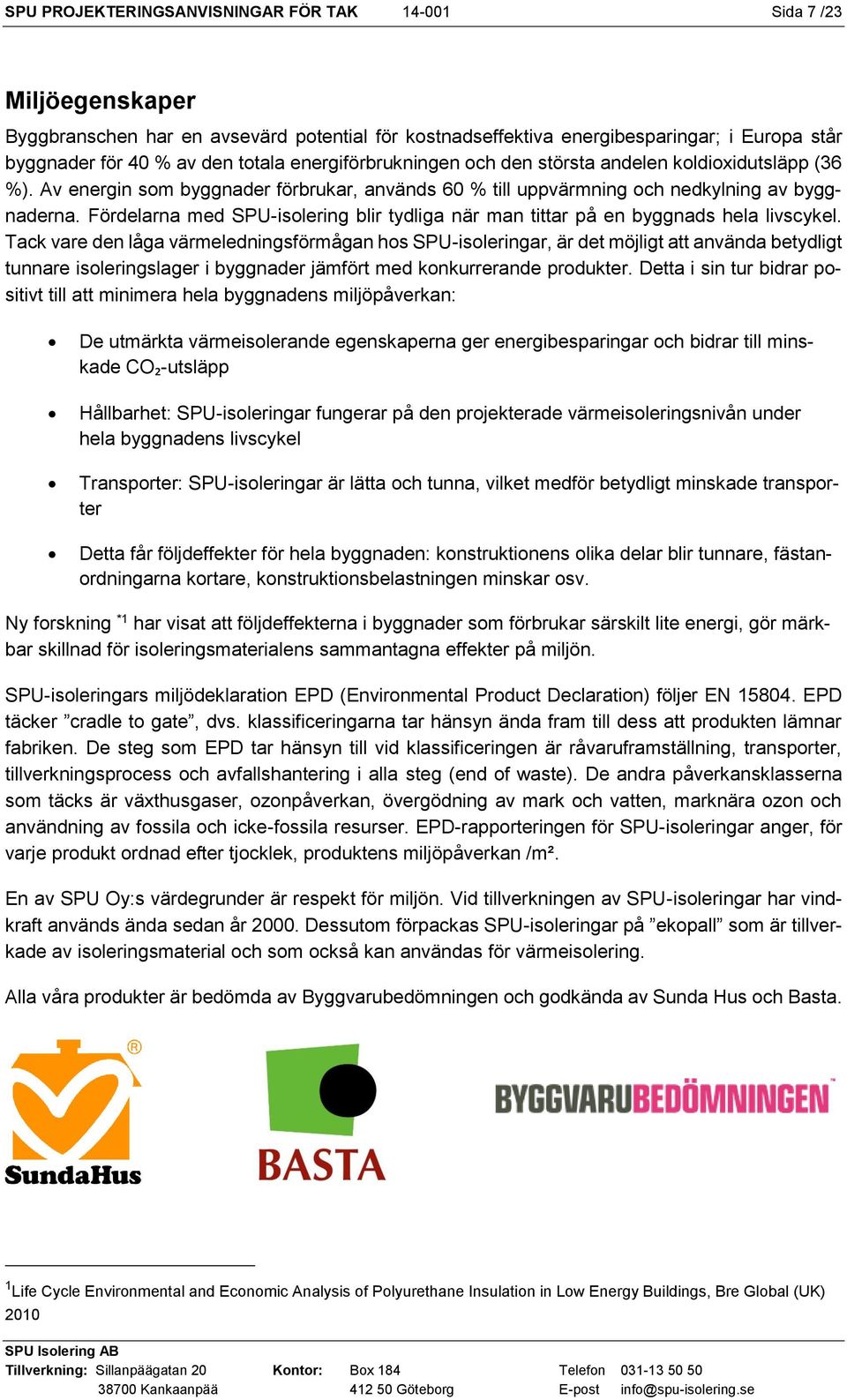

7 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 7 /23 Miljöegenskaper Byggbranschen har en avsevärd potential för kostnadseffektiva energibesparingar; i Europa står byggnader för 40 % av den totala energiförbrukningen och den största andelen koldioxidutsläpp (36 %). Av energin som byggnader förbrukar, används 60 % till uppvärmning och nedkylning av byggnaderna. Fördelarna med SPU-isolering blir tydliga när man tittar på en byggnads hela livscykel. Tack vare den låga värmeledningsförmågan hos SPU-isoleringar, är det möjligt att använda betydligt tunnare isoleringslager i byggnader jämfört med konkurrerande produkter. Detta i sin tur bidrar positivt till att minimera hela byggnadens miljöpåverkan: De utmärkta värmeisolerande egenskaperna ger energibesparingar och bidrar till minskade CO₂-utsläpp Hållbarhet: SPU-isoleringar fungerar på den projekterade värmeisoleringsnivån under hela byggnadens livscykel Transporter: SPU-isoleringar är lätta och tunna, vilket medför betydligt minskade transporter Detta får följdeffekter för hela byggnaden: konstruktionens olika delar blir tunnare, fästanordningarna kortare, konstruktionsbelastningen minskar osv. Ny forskning *1 har visat att följdeffekterna i byggnader som förbrukar särskilt lite energi, gör märkbar skillnad för isoleringsmaterialens sammantagna effekter på miljön. SPU-isoleringars miljödeklaration EPD (Environmental Product Declaration) följer EN EPD täcker cradle to gate, dvs. klassificeringarna tar hänsyn ända fram till dess att produkten lämnar fabriken. De steg som EPD tar hänsyn till vid klassificeringen är råvaruframställning, transporter, tillverkningsprocess och avfallshantering i alla steg (end of waste). De andra påverkansklasserna som täcks är växthusgaser, ozonpåverkan, övergödning av mark och vatten, marknära ozon och användning av fossila och icke-fossila resurser. EPD-rapporteringen för SPU-isoleringar anger, för varje produkt ordnad efter tjocklek, produktens miljöpåverkan /m². En av SPU Oy:s värdegrunder är respekt för miljön. Vid tillverkningen av SPU-isoleringar har vindkraft används ända sedan år Dessutom förpackas SPU-isoleringar på ekopall som är tillverkade av isoleringsmaterial och som också kan användas för värmeisolering. Alla våra produkter är bedömda av Byggvarubedömningen och godkända av Sunda Hus och Basta. 1 Life Cycle Environmental and Economic Analysis of Polyurethane Insulation in Low Energy Buildings, Bre Global (UK) 2010

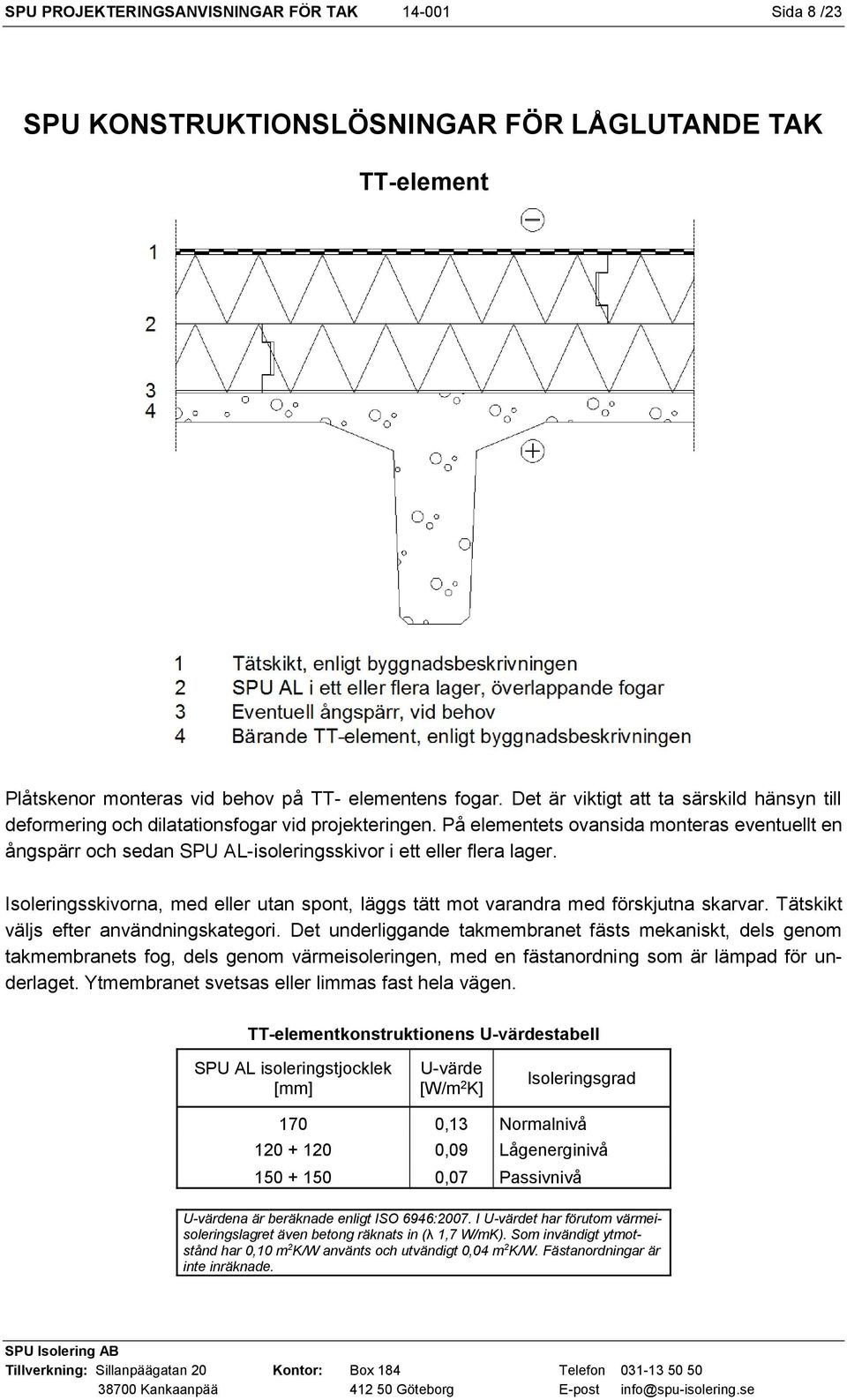

8 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 8 /23 SPU KONSTRUKTIONSLÖSNINGAR FÖR LÅGLUTANDE TAK TT-element Plåtskenor monteras vid behov på TT- elementens fogar. Det är viktigt att ta särskild hänsyn till deformering och dilatationsfogar vid projekteringen. På elementets ovansida monteras eventuellt en ångspärr och sedan SPU AL-isoleringsskivor i ett eller flera lager. Isoleringsskivorna, med eller utan spont, läggs tätt mot varandra med förskjutna skarvar. Tätskikt väljs efter användningskategori. Det underliggande takmembranet fästs mekaniskt, dels genom takmembranets fog, dels genom värmeisoleringen, med en fästanordning som är lämpad för underlaget. Ytmembranet svetsas eller limmas fast hela vägen. TT-elementkonstruktionens U-värdestabell SPU AL isoleringstjocklek [mm] U-värde [W/m 2 K] Isoleringsgrad 170 0,13 Normalnivå ,09 Lågenerginivå ,07 Passivnivå U-värdena är beräknade enligt ISO 6946:2007. I U-värdet har förutom värmeisoleringslagret även betong räknats in (λ 1,7 W/mK). Som invändigt ytmotstånd har 0,10 m 2 K/W använts och utvändigt 0,04 m 2 K/W. Fästanordningar är inte inräknade.

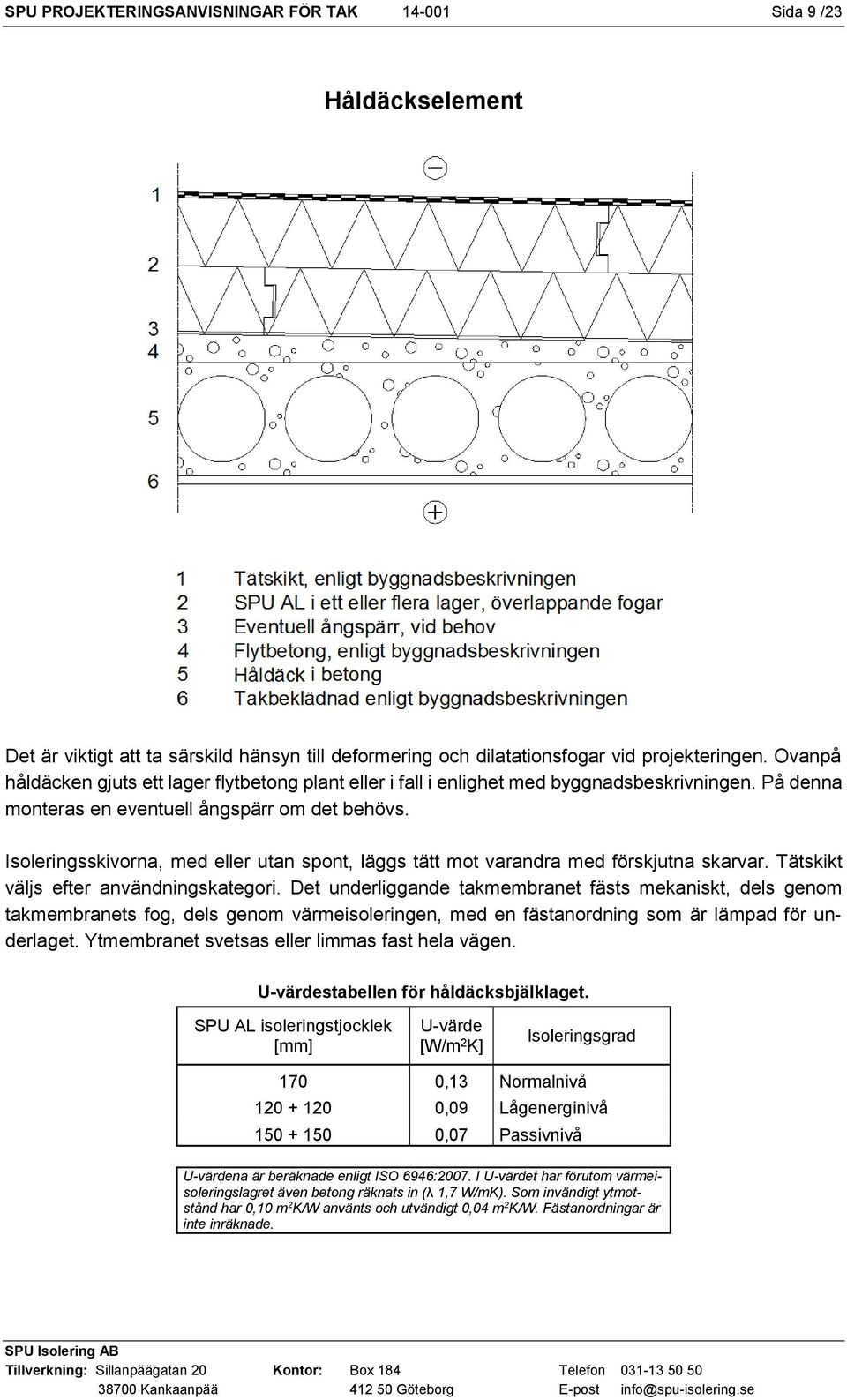

9 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 9 /23 Håldäckselement Det är viktigt att ta särskild hänsyn till deformering och dilatationsfogar vid projekteringen. Ovanpå håldäcken gjuts ett lager flytbetong plant eller i fall i enlighet med byggnadsbeskrivningen. På denna monteras en eventuell ångspärr om det behövs. Isoleringsskivorna, med eller utan spont, läggs tätt mot varandra med förskjutna skarvar. Tätskikt väljs efter användningskategori. Det underliggande takmembranet fästs mekaniskt, dels genom takmembranets fog, dels genom värmeisoleringen, med en fästanordning som är lämpad för underlaget. Ytmembranet svetsas eller limmas fast hela vägen. U-värdestabellen för håldäcksbjälklaget. SPU AL isoleringstjocklek [mm] U-värde [W/m 2 K] Isoleringsgrad 170 0,13 Normalnivå ,09 Lågenerginivå ,07 Passivnivå U-värdena är beräknade enligt ISO 6946:2007. I U-värdet har förutom värmeisoleringslagret även betong räknats in (λ 1,7 W/mK). Som invändigt ytmotstånd har 0,10 m 2 K/W använts och utvändigt 0,04 m 2 K/W. Fästanordningar är inte inräknade.

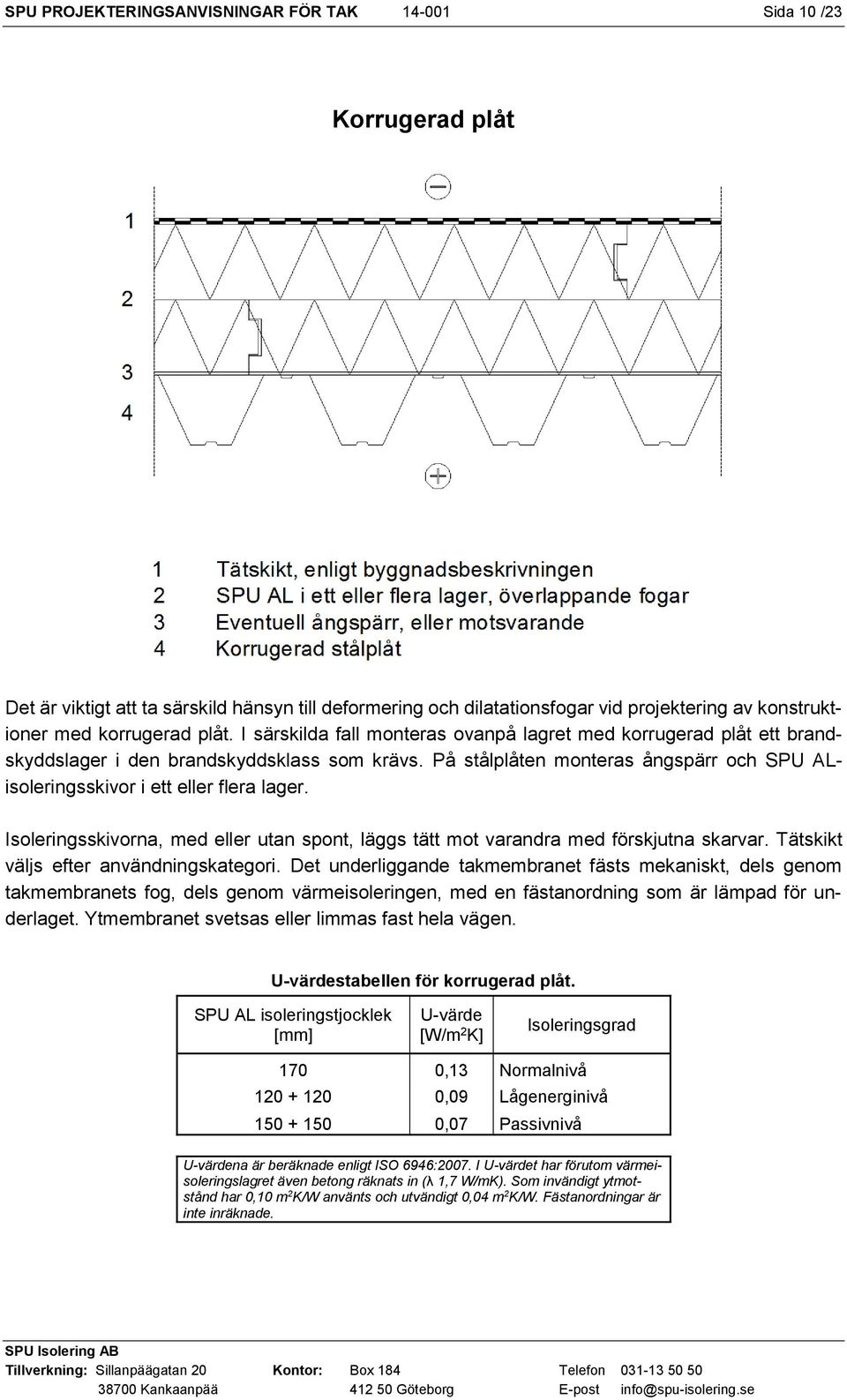

10 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 10 /23 Korrugerad plåt Det är viktigt att ta särskild hänsyn till deformering och dilatationsfogar vid projektering av konstruktioner med korrugerad plåt. I särskilda fall monteras ovanpå lagret med korrugerad plåt ett brandskyddslager i den brandskyddsklass som krävs. På stålplåten monteras ångspärr och SPU ALisoleringsskivor i ett eller flera lager. Isoleringsskivorna, med eller utan spont, läggs tätt mot varandra med förskjutna skarvar. Tätskikt väljs efter användningskategori. Det underliggande takmembranet fästs mekaniskt, dels genom takmembranets fog, dels genom värmeisoleringen, med en fästanordning som är lämpad för underlaget. Ytmembranet svetsas eller limmas fast hela vägen. U-värdestabellen för korrugerad plåt. SPU AL isoleringstjocklek [mm] U-värde [W/m 2 K] Isoleringsgrad 170 0,13 Normalnivå ,09 Lågenerginivå ,07 Passivnivå U-värdena är beräknade enligt ISO 6946:2007. I U-värdet har förutom värmeisoleringslagret även betong räknats in (λ 1,7 W/mK). Som invändigt ytmotstånd har 0,10 m 2 K/W använts och utvändigt 0,04 m 2 K/W. Fästanordningar är inte inräknade.

11 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 11 /23 Träkonstruktion 1 (ventilerad takkonstruktion, alla värmeisoleringar mellan bjälkarna i bjälklaget) Det är viktigt att ta särskild hänsyn till deformering och dilatationsfogar vid projekteringen. Över träkonstruktionen monteras ett brandskyddslager i den brandskyddsklass som krävs. Detta kan vara en SPU skiva, två vanliga gipsskivor eller en tjockare skiva brandgips. På brandskyddslagrets ovansida, mellan takbjälkarna, monteras eventuell ångspärr och SPU AL-isoleringsskivor i ett eller två lager. Isoleringsskivorna tätas med fogskum mot takbjälkarna med 15 mm öppna skarvar. Även skarvarna mellan isoleringsskivorna fylls med fogskum. Det översta isoleringslagret bestående av SPU isoleringsskivor behöver inte skyddas separat (ingen masonite eller annat). Yttertaket byggs enligt specifikationerna för det valda takmaterialet. Nedan är U-värdestabellen för träkonstruktion 1 (SPU AL λ U 0,023 W/m 2 K). U-värdestabellen för träkonstruktion 1. SPU AL isoleringstjocklek [mm] U-värde [W/m 2 K] Isoleringsgrad 170 AL + gips 0,14 normalnivå 150 AL AL + gips 0,09 lågenergi 200 AL AL + gips 0,07 passivnivå U-värdena är beräknade enligt ISO 6946:2007. I U-värdet har värmeisolering inräknats. Takstolsfördelning cc900 har använts för bjälklaget. Som invändigt och utvändigt ytmotstånd har 0,10 m 2 K/W använts. Fästanordningar är inte inräknade.

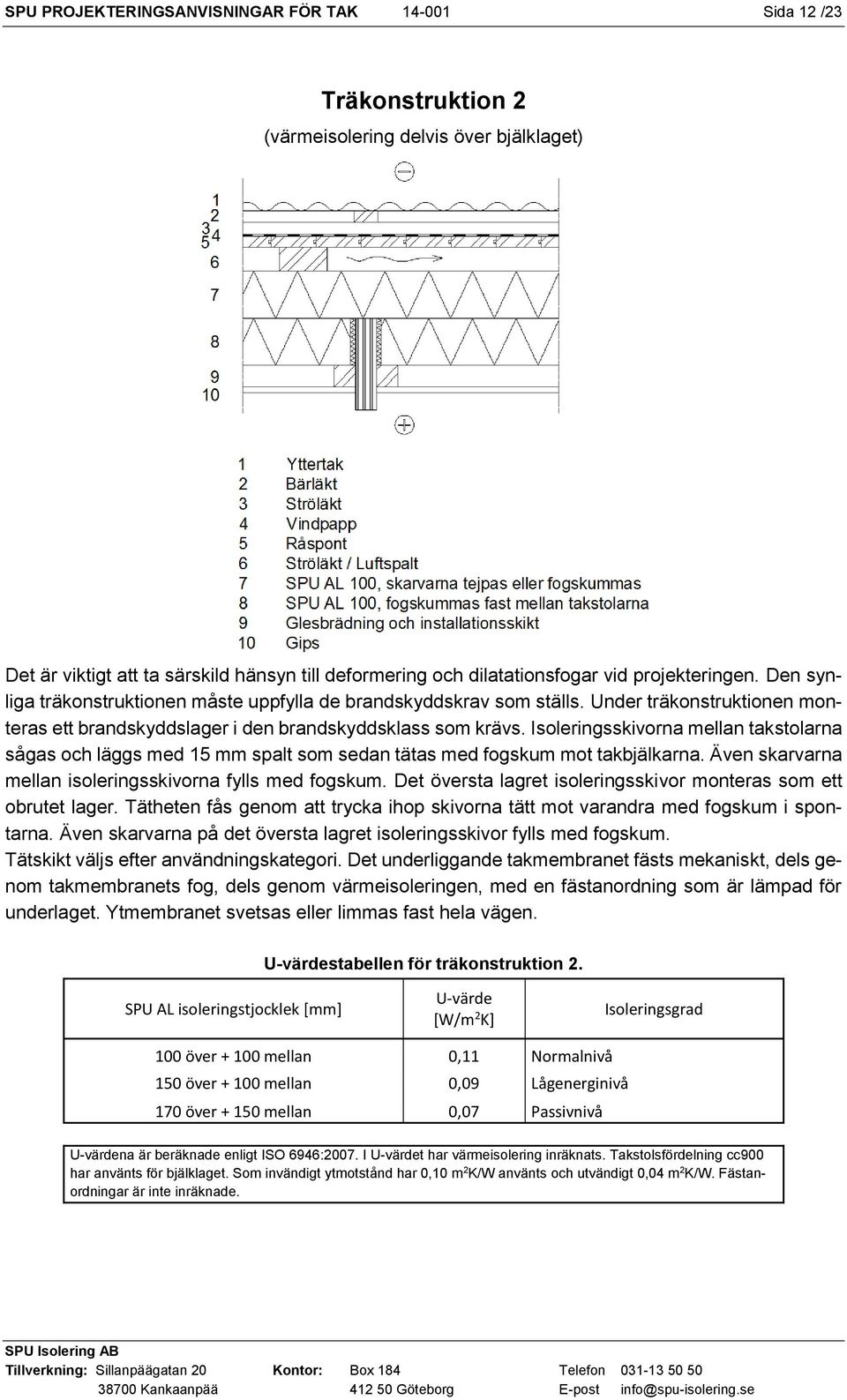

12 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 12 /23 Träkonstruktion 2 (värmeisolering delvis över bjälklaget) Det är viktigt att ta särskild hänsyn till deformering och dilatationsfogar vid projekteringen. Den synliga träkonstruktionen måste uppfylla de brandskyddskrav som ställs. Under träkonstruktionen monteras ett brandskyddslager i den brandskyddsklass som krävs. Isoleringsskivorna mellan takstolarna sågas och läggs med 15 mm spalt som sedan tätas med fogskum mot takbjälkarna. Även skarvarna mellan isoleringsskivorna fylls med fogskum. Det översta lagret isoleringsskivor monteras som ett obrutet lager. Tätheten fås genom att trycka ihop skivorna tätt mot varandra med fogskum i spontarna. Även skarvarna på det översta lagret isoleringsskivor fylls med fogskum. Tätskikt väljs efter användningskategori. Det underliggande takmembranet fästs mekaniskt, dels genom takmembranets fog, dels genom värmeisoleringen, med en fästanordning som är lämpad för underlaget. Ytmembranet svetsas eller limmas fast hela vägen. U-värdestabellen för träkonstruktion 2. SPU AL isoleringstjocklek [mm] U-värde [W/m 2 K] Isoleringsgrad 100 över mellan 0,11 Normalnivå 150 över mellan 0,09 Lågenerginivå 170 över mellan 0,07 Passivnivå U-värdena är beräknade enligt ISO 6946:2007. I U-värdet har värmeisolering inräknats. Takstolsfördelning cc900 har använts för bjälklaget. Som invändigt ytmotstånd har 0,10 m 2 K/W använts och utvändigt 0,04 m 2 K/W. Fästanordningar är inte inräknade.

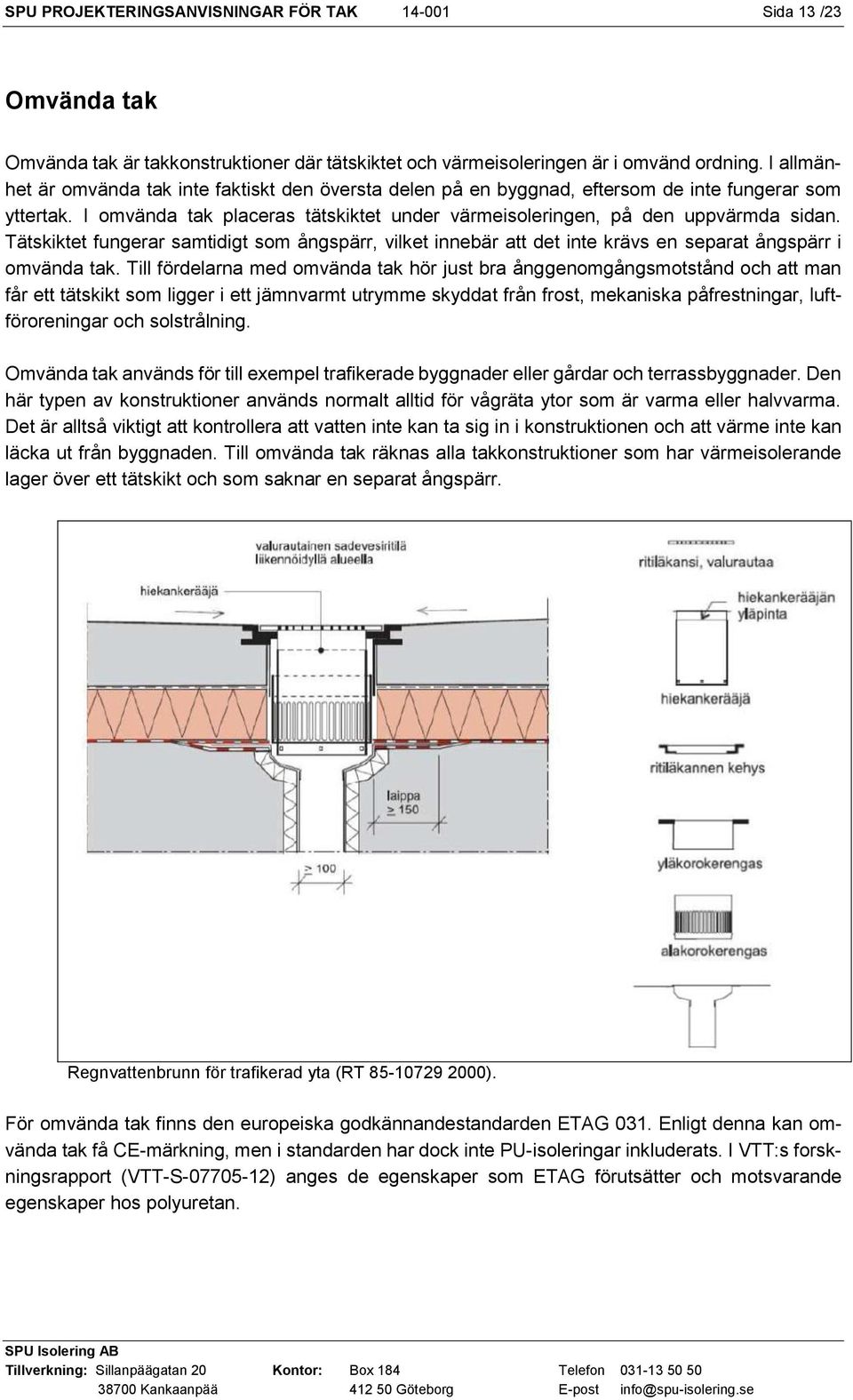

13 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 13 /23 Omvända tak Omvända tak är takkonstruktioner där tätskiktet och värmeisoleringen är i omvänd ordning. I allmänhet är omvända tak inte faktiskt den översta delen på en byggnad, eftersom de inte fungerar som yttertak. I omvända tak placeras tätskiktet under värmeisoleringen, på den uppvärmda sidan. Tätskiktet fungerar samtidigt som ångspärr, vilket innebär att det inte krävs en separat ångspärr i omvända tak. Till fördelarna med omvända tak hör just bra ånggenomgångsmotstånd och att man får ett tätskikt som ligger i ett jämnvarmt utrymme skyddat från frost, mekaniska påfrestningar, luftföroreningar och solstrålning. Omvända tak används för till exempel trafikerade byggnader eller gårdar och terrassbyggnader. Den här typen av konstruktioner används normalt alltid för vågräta ytor som är varma eller halvvarma. Det är alltså viktigt att kontrollera att vatten inte kan ta sig in i konstruktionen och att värme inte kan läcka ut från byggnaden. Till omvända tak räknas alla takkonstruktioner som har värmeisolerande lager över ett tätskikt och som saknar en separat ångspärr. Regnvattenbrunn för trafikerad yta (RT ). För omvända tak finns den europeiska godkännandestandarden ETAG 031. Enligt denna kan omvända tak få CE-märkning, men i standarden har dock inte PU-isoleringar inkluderats. I VTT:s forskningsrapport (VTT-S ) anges de egenskaper som ETAG förutsätter och motsvarande egenskaper hos polyuretan.

14 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 14 /23 1. Plattor / stenläggning (min. 70 kg/m²) enligt byggnadsbeskrivningen för gården 2. Filtertyg (vid behov bitumenmembran) 3. SPU AL i lämplig tjocklek 4. Dräneringsmatta 5. Tätskikt: membranisolering 6. Bärande struktur enligt byggnadsritningarna 7. Ytmaterial och -behandling enligt beskrivning För omvända tak anges värmeledningsförmågan i två olika nivåer beroende på om den sammanlagda påverkan av fukt och köld är väsentlig eller ej. På nivå 1 är den samlade påfrestningen avgörande och på nivå 2 är enbart påfrestningen av fukt väsentlig. För tillämpningar med omvända tak måste lasttåligheten och andra egenskaper beräknas från fall till fall. Om det finns två lager skivor och skarvarna kan läggas överlappande kan raka skivor användas, men i annat fall måste skivorna vara spontade. U-värdestabell för omvända tak. Nivå 1 Nivå 2 U-värde 0,09 W/m 2 K U-värde 0,15 W/m 2 K 320 mm 2 x SPU AL mm SPU AL200 eller 2 x SPU AL mm SPU AL100 + SPU AL mm SPU AL150 Isoleringstjocklekar och korrigerade värmeledningsvärden (SPU AL). U-värdena är beräknade enligt EN-ISO 6946 och ETAG 031. De corr-värden som används i beräkningen har tagit hänsyn till korrigeringarna för nivå 1 och 2. Som invändigt ytmotstånd har 0,10 m 2 K/W använts och utvändigt 0,04 m 2 K/W. Fästanordningar är inte inräknade.

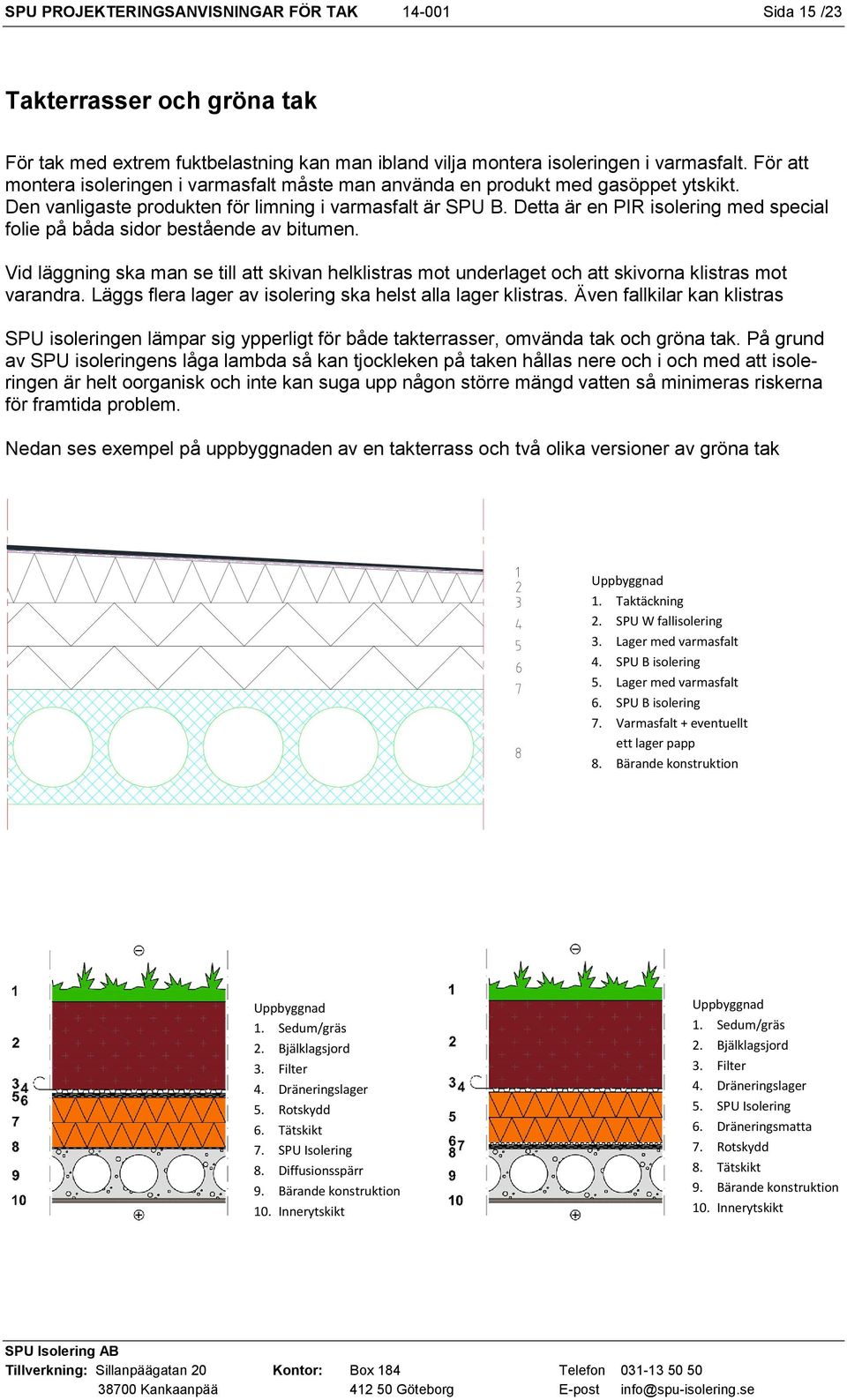

15 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 15 /23 Takterrasser och gröna tak För tak med extrem fuktbelastning kan man ibland vilja montera isoleringen i varmasfalt. För att montera isoleringen i varmasfalt måste man använda en produkt med gasöppet ytskikt. Den vanligaste produkten för limning i varmasfalt är SPU B. Detta är en PIR isolering med special folie på båda sidor bestående av bitumen. Vid läggning ska man se till att skivan helklistras mot underlaget och att skivorna klistras mot varandra. Läggs flera lager av isolering ska helst alla lager klistras. Även fallkilar kan klistras SPU isoleringen lämpar sig ypperligt för både takterrasser, omvända tak och gröna tak. På grund av SPU isoleringens låga lambda så kan tjockleken på taken hållas nere och i och med att isoleringen är helt oorganisk och inte kan suga upp någon större mängd vatten så minimeras riskerna för framtida problem. Nedan ses exempel på uppbyggnaden av en takterrass och två olika versioner av gröna tak Uppbyggnad 1. Taktäckning 2. SPU W fallisolering 3. Lager med varmasfalt 4. SPU B isolering 5. Lager med varmasfalt 6. SPU B isolering 7. Varmasfalt + eventuellt ett lager papp 8. Bärande konstruktion Uppbyggnad 1. Sedum/gräs 2. Bjälklagsjord 3. Filter 4. Dräneringslager 5. Rotskydd 6. Tätskikt 7. SPU Isolering 8. Diffusionsspärr 9. Bärande konstruktion 10. Innerytskikt Uppbyggnad 1. Sedum/gräs 2. Bjälklagsjord 3. Filter 4. Dräneringslager 5. SPU Isolering 6. Dräneringsmatta 7. Rotskydd 8. Tätskikt 9. Bärande konstruktion 10. Innerytskikt

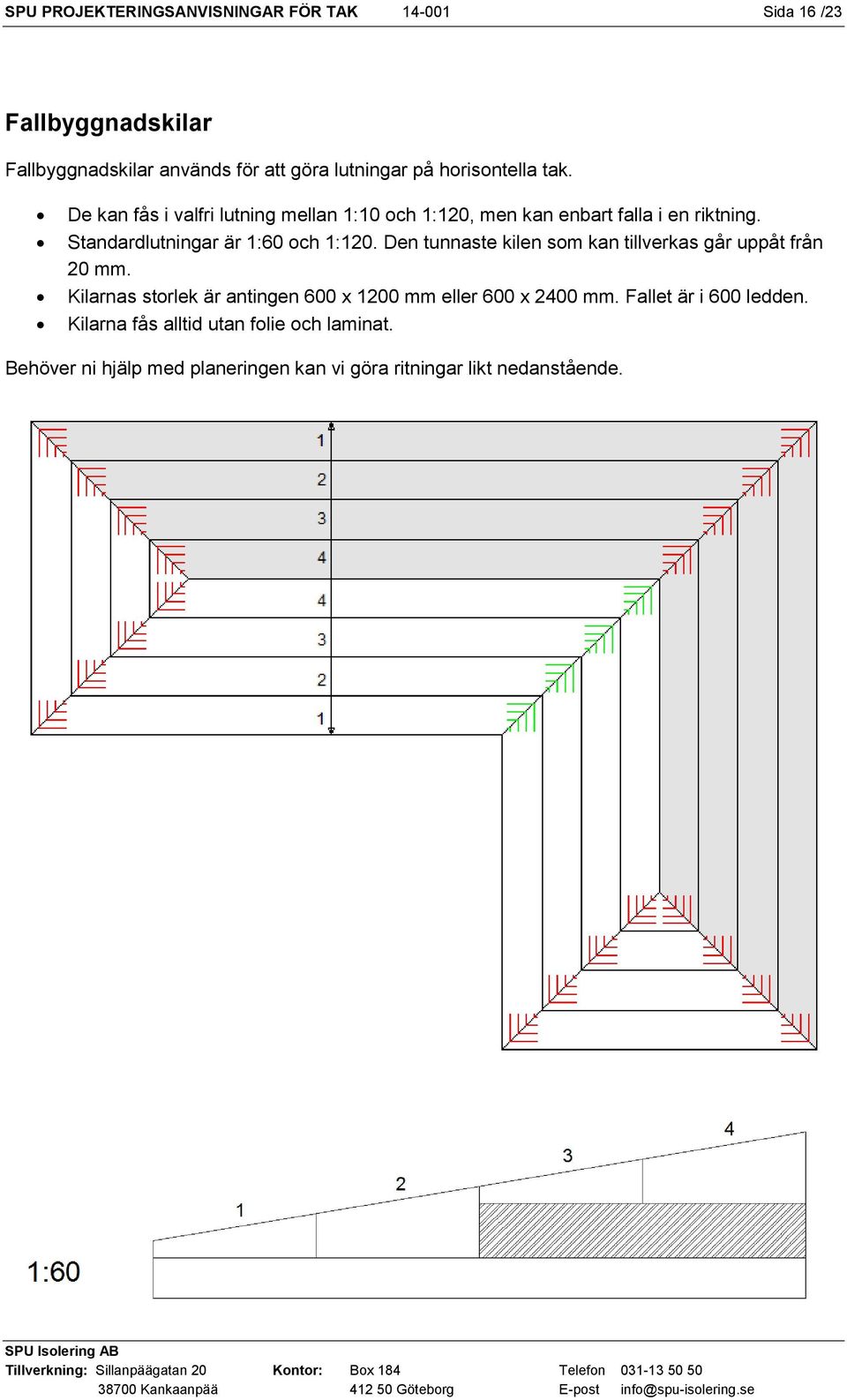

16 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 16 /23 Fallbyggnadskilar Fallbyggnadskilar används för att göra lutningar på horisontella tak. De kan fås i valfri lutning mellan 1:10 och 1:120, men kan enbart falla i en riktning. Standardlutningar är 1:60 och 1:120. Den tunnaste kilen som kan tillverkas går uppåt från 20 mm. Kilarnas storlek är antingen 600 x 1200 mm eller 600 x 2400 mm. Fallet är i 600 ledden. Kilarna fås alltid utan folie och laminat. Behöver ni hjälp med planeringen kan vi göra ritningar likt nedanstående.

17 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 17 /23 Detalj- och fästlösningar Förutom tabellen finns även bilderna som hör till den här instruktionen. Konstruktion Innehåll Kod Håldäckselement/betong Genomskärning OL 1.1 Vågrät brandisolering OL 1.2 Lodrät brandisolering OL 1.3 Genomföring OL 1.4 Takfot OL 1.5 Takbrunn OL 1.6 Korrugerad plåt Genomskärning TP 1.1 Vågrät brandisolering TP 1.2 Lodrät brandisolering TP 1.3 Genomföring TP 1.4 Takfot TP 1.5 Takbrunn TP 1.6 TT-element Genomskärning TT 1.1 Vågrät brandisolering TT 1.2 Lodrät brandisolering TT 1.3 Genomföring TT 1.4 Vägganslutning TT 1.5 Takbrunn TT 1.6 Träkonstruktion Genomskärning PP Genomskärning PP Vågrät brandisolering PP 1.2 Lodrät brandisolering PP 1.3 Genomföring PP 1.4 Takfot PP 1.5 Takbrunn PP 1.6 Omvänt tak Genomskärning KK 1.1 Allmänt Röklucka/takfönster YR 1.1

18 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 18 /23 Hantering och förvaring ARBETSPLATSTEKNIK SPU-isoleringar levereras på återvinningsbara träpallar eller ekopallar. Ekopalllar är isoleringsmaterial som även kan användas vid värmeisoleringsarbetet. Förpackningsmaterialet är PE-film som skyddar SPU-isoleringen från UV-strålning under förvaring. Även förpackningsmaterialet är återvunnet. SPU-isoleringar kan förvaras utomhus på arbetsplatsen i förpackningarna de levereras i. Vid mer långvarig förvaring behöver öppnade förpackningar skyddas från solens UV-strålar, från långvarig fukt och vind. Kontrollera att varorna är de rätta och i rätt mängd när du tar emot dem. Om skador uppstår under transport, behåll alla fraktsedlar och kontakta tillverkaren. Fotografera skadorna på ett sådant sätt att kodtexten på isoleringsskivorna framgår. SPU-isoleringspaket ska förflyttas med truck och lyft ske med lyftlinor eller en särskild lyftgaffel. Pallarna med isoleringsskivor väger cirka 150 kg, vilket innebär att det går att ställa dem på taket utan att den underliggande konstruktionen skadas. SPU-isoleringar är lätta att montera. Det går att skära, slipa och borra måttexakt i styva polyuretanskivor. Verktygen som behövs för det är helt vanliga, som handsåg, mattkniv och borr. SPUisoleringar är lätta, vilket gör att de är lätthanterliga även i trånga utrymmen. Tack vare det fåtal arbetsmoment som behövs för att montera SPU-isoleringsskivor, går det nästan dubbelt så snabbt att montera jämfört med vanliga isoleringar, vilket dessutom innebär att möjliga fel som kan uppstå minimeras. Produktinformation Produktinformation SPU AL, spontade skivor Produktnamn Ytbehandling och spont Storlek Värmeledningsförmåga λ D Tjocklek [mm] Paketering st m 2 kg SPU AL Diffusionstät aluminiumlaminat på båda sidor, helspontad 1200*2400 Nettoyta: 1185*2385 Förpackningsstorlek: 1200*2400*1400 0,023 W/mK , , , , , , , , SPU-isoleringar kan fås helspontade i tjocklekarna mm, med 10 mm intervall. Dessutom kan alla storlekar på beställning även fås med raka kanter eller med halvspont. Förpackningsinformationen för SPU AL-isoleringsskivor med raka kanter och halvspont är desamma som för SPU AL spontade isoleringsskivor.

19 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 19 /23 Monteringsanvisningar För tak med endast ett lager isolering används helspontade SPU AL-isoleringsskivor. Innan isoleringsskivorna sätts, ska eventuella större hål i underlaget och i synnerhet underlagets kanter fyllas med till exempel polyuretanskum. På så sätt elimineras luftströmmar mellan isoleringslagret och den underliggande konstruktionen. Om det finns ojämnheter eller perforering i underlaget är det rekommenderat att jämna ut dessa. Isoleringsskivorna sätts tätt mot underlaget med tryck. Monteringen av skivorna ska planeras så att problem som orsakas av ojämnheter i underlaget minimeras i största möjliga mån. Om det behövs kan man såga spår i skivornas yta, de kan då böjas till önskad form och spåren fylls sedan med polyuretanskum eller med mineralull. När skivorna fästs på lodräta ytor (väggar, genomföringar, takluckor) ska ett visst rörelseutrymme lämnas i fogen, som fylls med till exempel mineralull. I samband med sättningen ska skivorna fästas mot underlaget med minst en mekanisk fästanordning. Antalet mekaniska fästen kan ökas senare. Om värmeisoleringen görs i två lager behövs normalt bara en infästning första skivan eftersom det översta isoleringslagrets infästning når ända ner till underlaget. Välj infästning beroende på underlag och vilket antal som behövs per m 2 beräknas av byggnadsplaneraren beroende på vilka påfrestningar konstruktionen utsätts för. Infästningarna måste vara minst 2 st/m 2 (åtminstone 2 st/skiva). På höga byggnaders kanter och andra ställen med särskilda förutsättningar ska fästena vara minst 4 st/m 2 om beräkningarna inte kräver fler. Fästena ska monteras med fyrkantiga eller runda brickor (minst 50 x 50 mm eller 50 mm diameter). Placeringen av infästningarna ska spridas ut jämnt över hela isoleringsskivan. Bilden på nästa sida visar rekommenderad placering av fästen på isoleringsskivorna, beroende på antal fästen.

20 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 20 /23 Rekommendation för placering av fästen, 5-16 fästdon/skiva. Isoleringsskivorna och undermembranet fästs i underlaget samtidigt med samma fästanordning. Mellan- och ytmembranet fästs i membranet enligt tillverkarens anvisningar. Under-, mellan- och ytmembran ska alltid fästas i enlighet med membrantillverkarens anvisningar. Om isoleringsskivorna monteras i två eller flera lager ska isoleringsskivorna i de första lagren minst fästas i mitten med en infästning per skiva i underlaget. Det andra isoleringslagret sätts så att fogarna överlappar med det första isoleringslagret. Det andra isoleringslagrets skivor fästs in i underlaget genom det första lagret. Följande bild visar ett exempel på hur fogarna kan överlappa och fästanordningarna placeras.

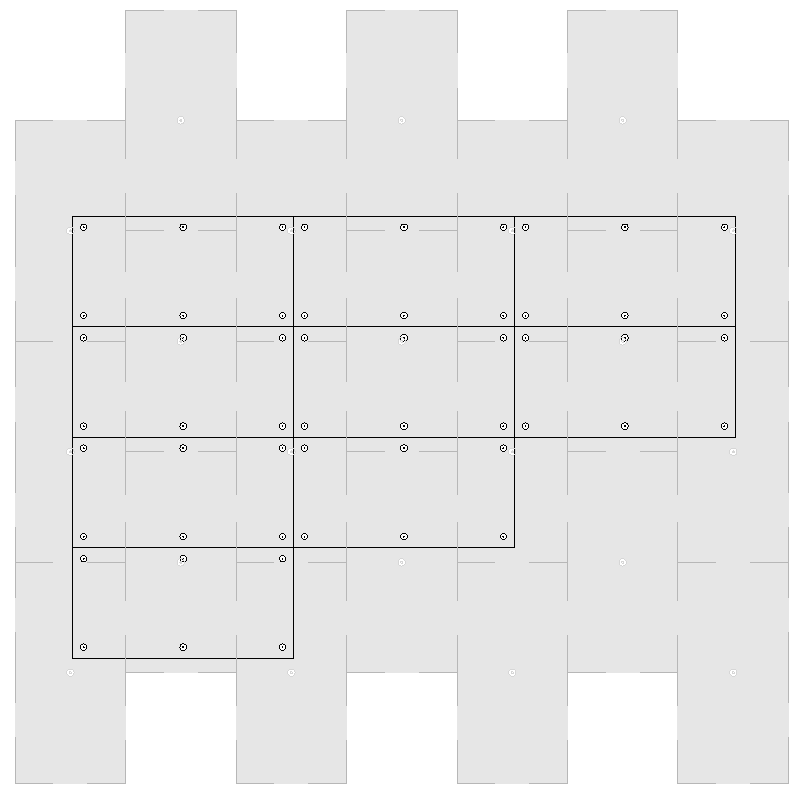

21 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 21 /23 Isoleringslagrens fogöverlappning och fästanordningarnas placering. Skivorna i det undre isoleringslagret (streckad linje, grå) är fästa med en infästning i mitten och det övre isoleringslagret (heldragen linje, utan färgläggning) med sex infästningar i underlaget. Minimiantalet 6 infästningar per skiva är totala mängden infästningar per skiva. Eventuella infästningar för membranen kan alltså räknas in i det totala antalet.

22 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 22 /23 Tekniska egenskaper, tekniskt datablad SPU-isoleringar (PIR) Cellstruktur Värmeledningsförmåga EN ISO 10456, EN angivet λd-värde. Densitet Vattenabsorption EN Vattenabsorption EN Genomsläpplighet av vattenånga - ej ytbehandlad isolering - diffusionstät laminat (tillverkarens angivelse) Över 90 % slutna celler Diffusionstätt ytskikt 0,023 W/mK SPU AL, SPU P, SPU R 0,022 W/mK SPU SP Diffusionsöppet ytskikt SPU FR, SPU H, SPU B 0,025 W/mK tjocklek 80 mm 0,026 W/mK tjocklek 80 mm kg/m 3, beroende på produkt 1,5 vol. -% SPU AL 1,9 vol.-% SPU H 0,03 vol.-% SPU AL 0,1 1,2 x kg/mspa 1,6 x kg/mspa Motstånd mot vattenånga (beroende på produkt) - SPU AL/ P/ R100 1,3 x mspa/kg Ensidig fukt EN13165 (EN825) Egenskaper vid tryckbelastning (kortvarig) EN 826 Egenskaper vid tryckbelastning (långvarig) EN 1606 < 2mm, SPU H, SPU AL 100 kpa (beroende på produkt) > 20 kpa (beroende på produkt) Termisk expansion 5 8 x 10-5 / ºC Brandbeteende EN , EN 13823, EN ISO Temperatur - normalprodukter - antändningstemperatur D-s2, d0, E, obehandlad skiva, SPU H. diffusionstät aluminiumlaminat, SPU AL. B-s1, d0, SPU FR F SPU B ºC, kortvarigt +250 ºC Över +400 C, med låga cirka +300 ºC Genomsläpplighet för radon - SPU AL/P (diffusionstät ytbehandling) 0 % B roof t 2 klassificeringar av SPU-isoleringar har gjorts bl.a. för följande takmaterial Sika, Alcorplan, Katepal, Protan Obs: Du hittar aktuell information och exakt produktinformation på SPU:s webbsida eller i SPU:s tekniska underlag.

23 SPU PROJEKTERINGSANVISNINGAR FÖR TAK Sida 23 /23 FÖRETAGSINFORMATION Tillverkning: Kontor: SPU Oy Sillanpäägatan 20 Drakegatan KANKAANPÄÄ GÖTEBORG Tel: Tel: +46-(0)
