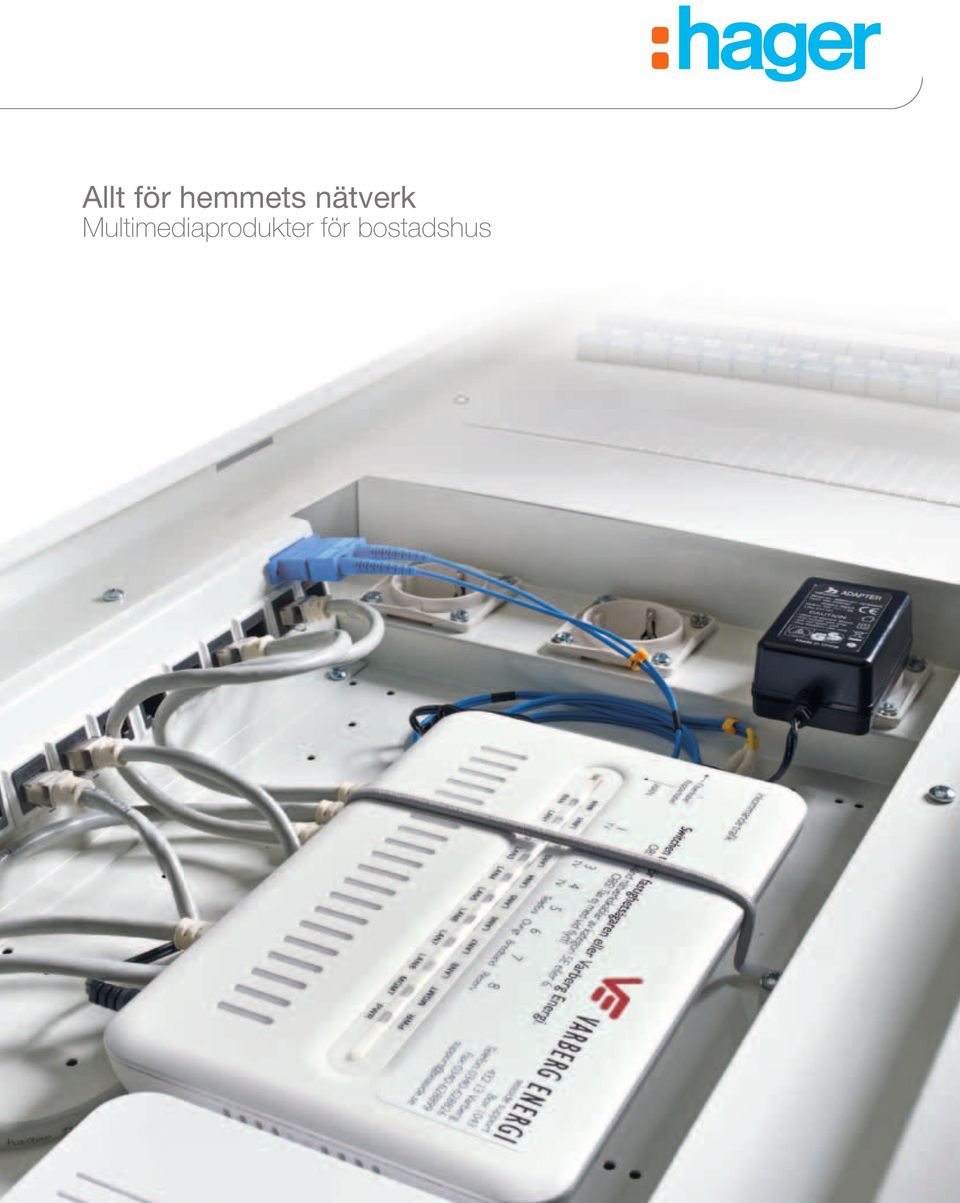

1 Allt för hemmets nätverk Multimediaprodukter för bostadshus

2 ALLT för hemmet från Hager Alla pratar om smarta hem. Förvandla de bevingade orden till en eftersökt plats med de mångsidiga lösningarna från Hager. Vi förenar alla elektrotekniska komponenter under ett tak: det intelligenta hemmet. Alla delar bygger systematiskt på varandra. Du kan kombinera allt efter behov och variera flexibelt. För dina kunder betyder detta: mer komfort, ekonomi och säkerhet. För dig innebär det: snabbare planering, enklare installation och en kontakt för allt Hager! Hager står för de intelligenta lösningarna i bostäder allt från skåp till strömställare, för nybygge eller modernisering. Vi presenterar utförligt de enskilda komponenterna i olika temabroschyrer. I den här broschyren får du tips på produkter som hjälper dig med dina kunders hemmanätverk för den digitala framtiden. 2

3 det intelligenta hemmet säker fördelning Kombicentral: För kraft och multimedia strukturerade nätverk Moderna hemnätverk med multimediacentral och strukturerad ledningsdragning individuell omkoppling Strömställarprogrammet från Hager alla funktioner, alla anslutningar, tre designlinjer perfekt belysning Energieffektiv belysningsstyrning dimrar, rörelse- och närvarodetektorer tillförlitligt skydd Maximal säkerhet med certifierad kvalitet dvärgbrytare, jordfelsbrytare och personskyddsautomater intuitiv styrning KNX-fastighetsstyrning via dator, pek-pc och smartmobil med tebis KNX domovea 3

4 Anslutningen till framtiden börjar med planeringen Vid planeringen av elinstallationen tänker de flesta på kablar, uttag och strömbrytare. Intelligenta planerare tänker längre och skapar ett strukturerat nätverk som består av nätverks- och koaxialkablar, förutom den klassiska energifördelningen. Till skillnad från vanliga trådlösa och WLAN-lösningar garanterar det maximal överföringshastighet, tillförlitlighet och störningssäkerhet. Kärnpunkt för framtidens friktionsfria datatrafik är ett separat mediafält i teknikcentralen. Där sammanstrålar alla kommunikations- och dataledningar. Närmare bestämt: tvåvägskommunikation, till alla rum som önskas. Med passande anslutningar och apparater kan sedan alla personer i huset komma åt alla medier centralt. Öppna datamotorvägen för dina kunder med intelligent multimediateknik från Hager! 4

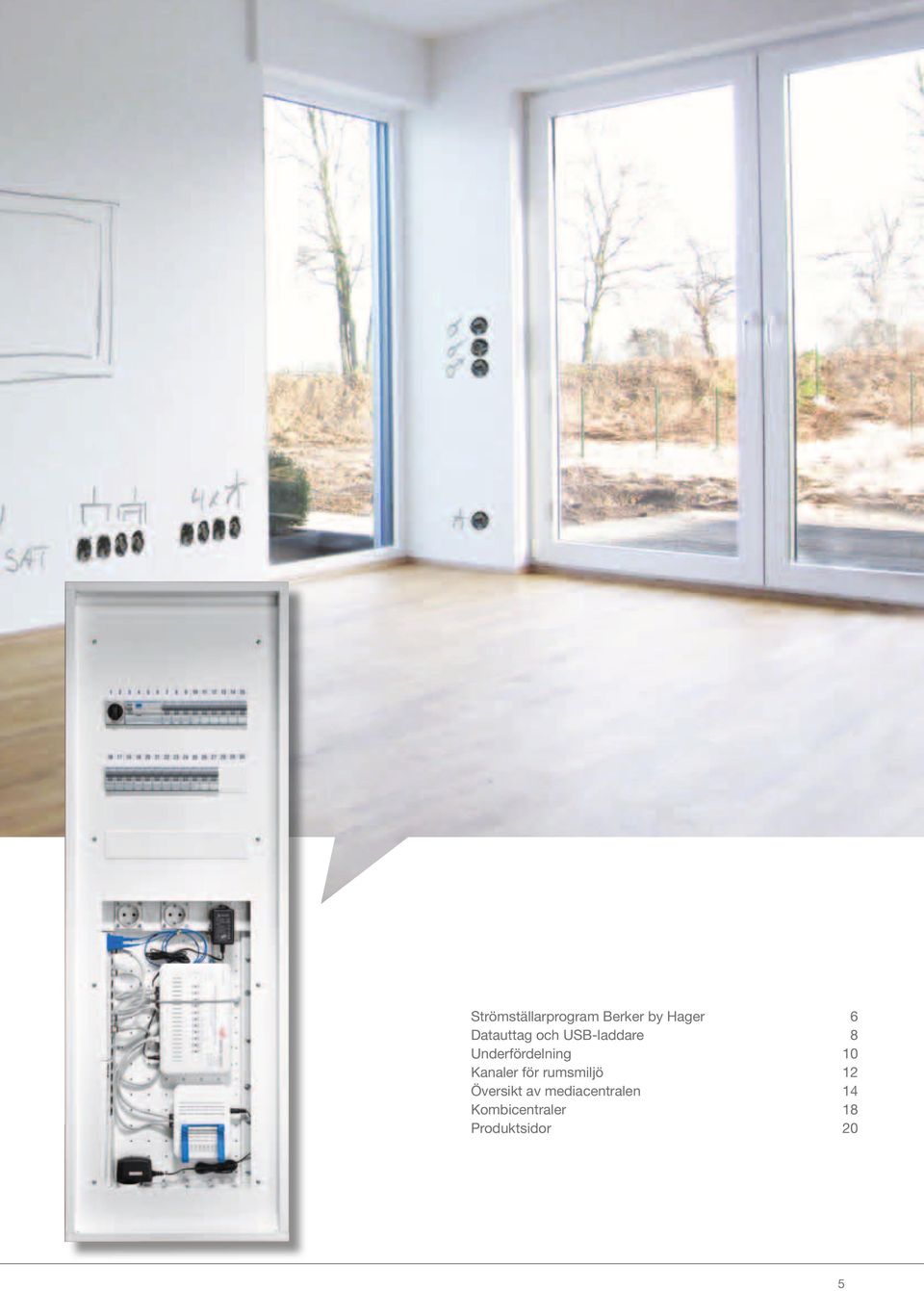

5 Strömställarprogram Berker by Hager 6 Datauttag och USB-laddare 8 Underfördelning 0 Kanaler för rumsmiljö 2 Översikt av mediacentralen 4 Kombicentraler 8 Produktsidor 20 5

6 6

7 Smak möter kontaktglädje Lägg upp benen och sätt på lite musik. Under tiden kan du fundera på vad du vill göra härnäst. Sätta på en film, lyssna på stereon eller webbradion, koppla upp dig mot Internet-TV eller nätverksspel. Med rätt anslutning i väggen är varje underhållning endast en anslutning bort, utan adapter eller sladdtrassel. Alla typer av anslutningar kan du få i Berkers olika designserier från S. i vitt, svart och silver till B.7 i glas. Hela elinstallationen får ett snyggt och enhetligt utseende. Berker.S. Berker.S. i antracit Berker.S. i silver 7

8 Surfa, chatta, ringa: Kommunikations- och dataanslutningar Med multimediaanslutningar från Hager blir dina kunder inte bara mottagare utan kan även börja sända. Telefon- och datadosor hör idag till varje bebott rum, även barnkammare. Det har många fördelar: Familjemedlemmar är inte i vägen för varandra när de surfar, chattar och ringer. Och när rummens användning senare ändras, exempelvis när ett nytt arbetsrum inreds, behövs inga efterinstallationer. Alla anslutningar finns redan på plats! USB-ladduttag Med USB-ladduttag får du en idealisk allt-i-ett-lösning för laddning av mobila enheter via en USB kabel. Laddningen startas automatiskt så fort USB-kabeln ansluts i uttaget. Uttaget har två USB-kontakter som ger möjliget att ladda två enheter samtidigt. I nya och befintliga anläggningar integreras uttaget enkelt med samma installationssätt som ett vägguttag. 8

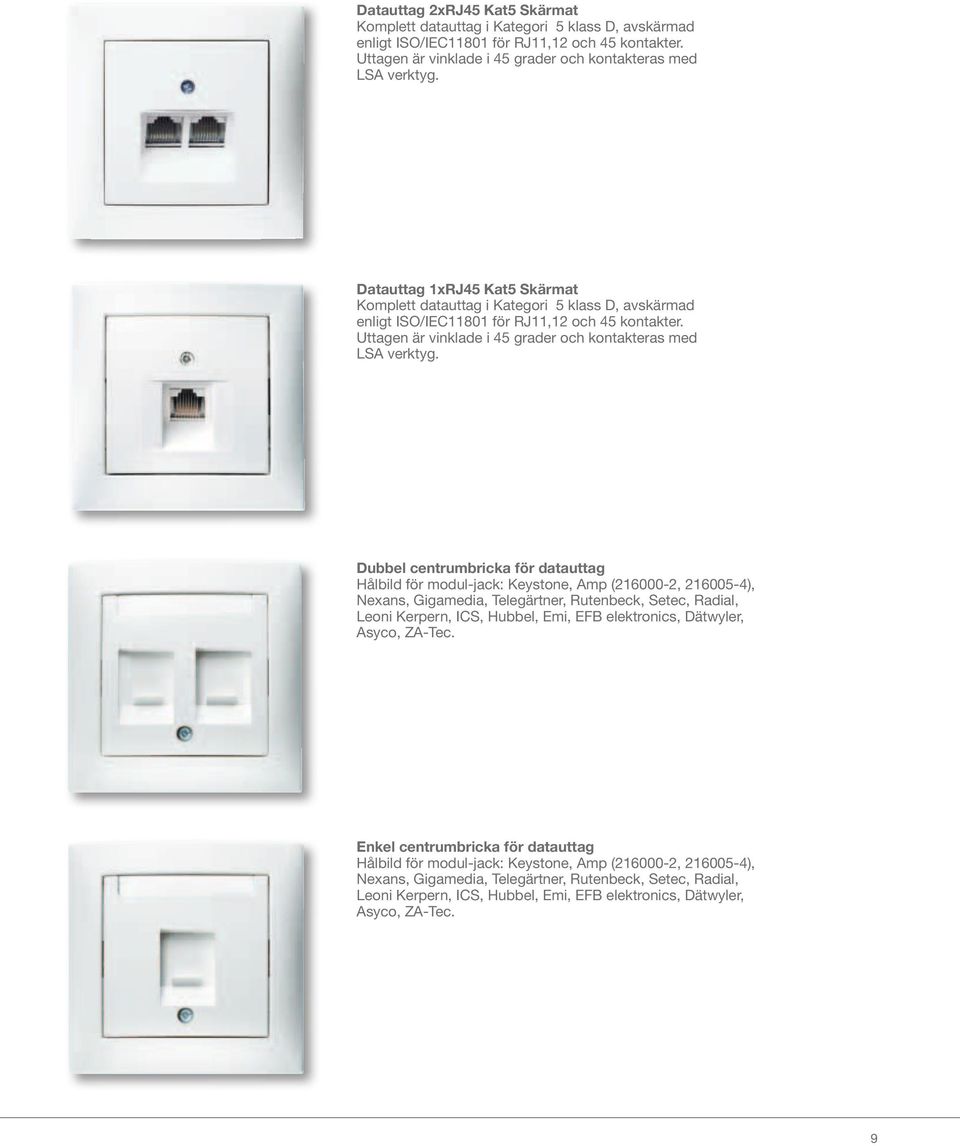

9 Datauttag 2xRJ45 Kat5 Skärmat Komplett datauttag i Kategori 5 klass D, avskärmad enligt ISO/IEC80 för RJ,2 och 45 kontakter. Uttagen är vinklade i 45 grader och kontakteras med LSA verktyg. Datauttag xrj45 Kat5 Skärmat Komplett datauttag i Kategori 5 klass D, avskärmad enligt ISO/IEC80 för RJ,2 och 45 kontakter. Uttagen är vinklade i 45 grader och kontakteras med LSA verktyg. Dubbel centrumbricka för datauttag Hålbild för modul-jack: Keystone, Amp ( , ), Nexans, Gigamedia, Telegärtner, Rutenbeck, Setec, Radial, Leoni Kerpern, ICS, Hubbel, Emi, EFB elektronics, Dätwyler, Asyco, ZA-Tec. Enkel centrumbricka för datauttag Hålbild för modul-jack: Keystone, Amp ( , ), Nexans, Gigamedia, Telegärtner, Rutenbeck, Setec, Radial, Leoni Kerpern, ICS, Hubbel, Emi, EFB elektronics, Dätwyler, Asyco, ZA-Tec. 9

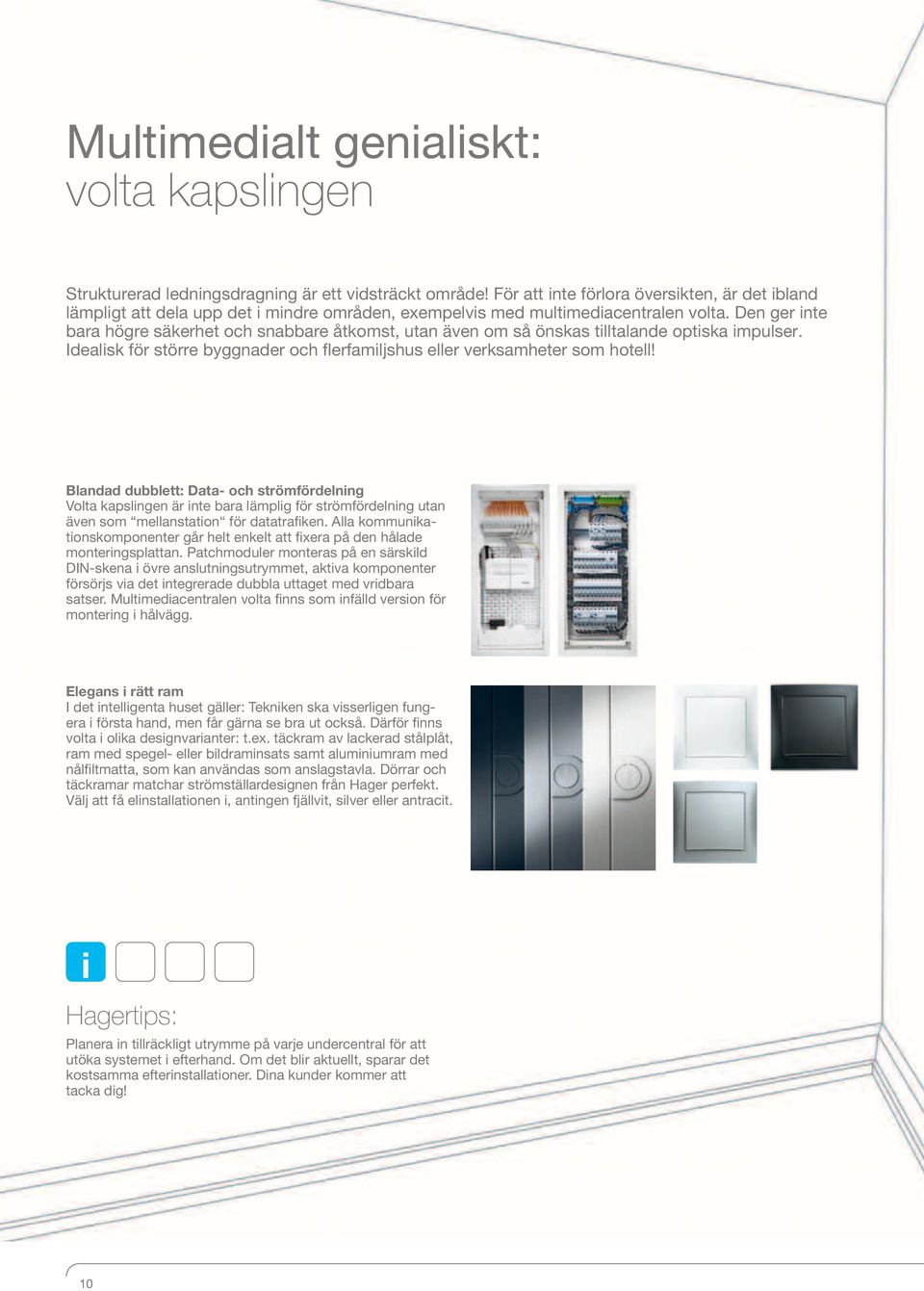

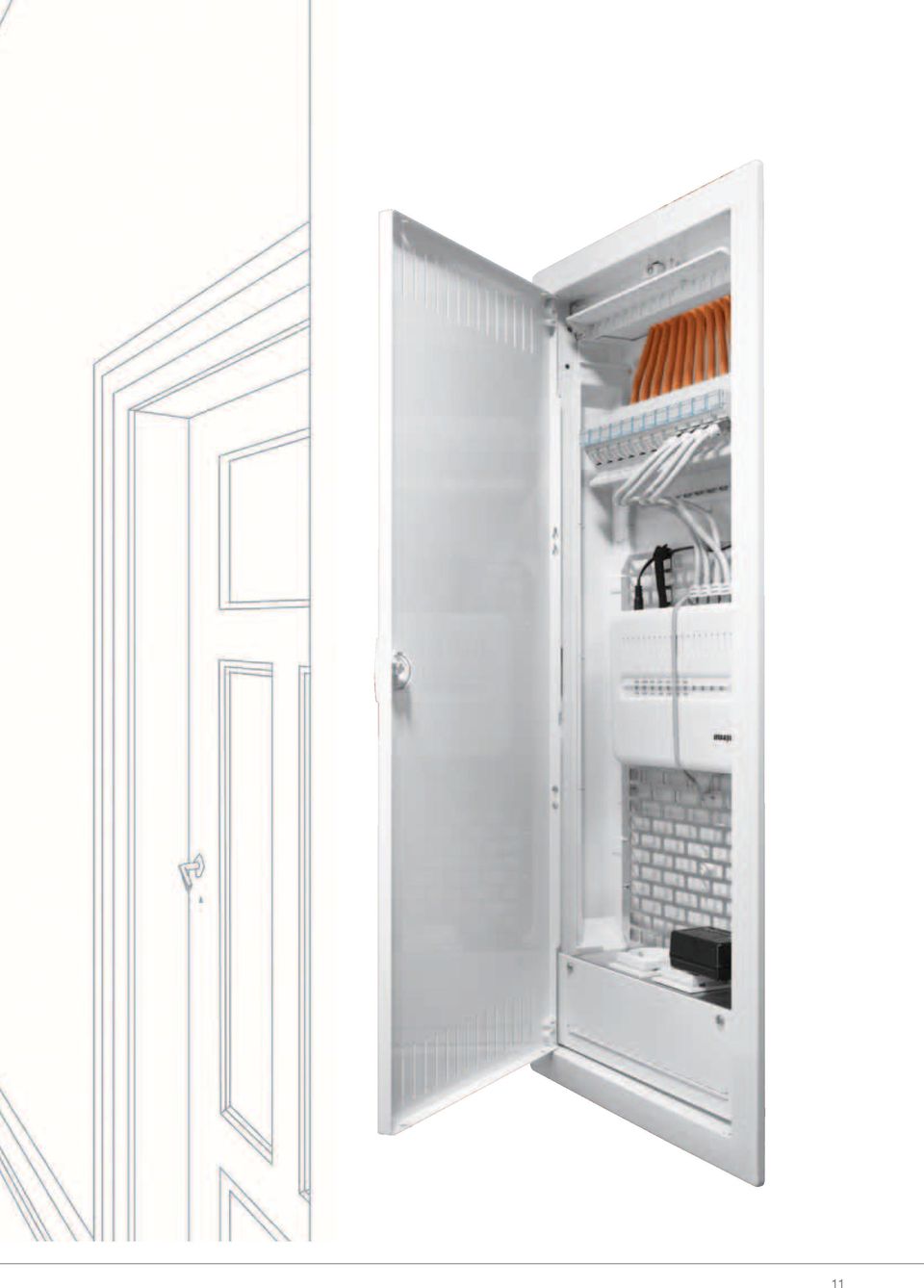

10 Multimedialt genialiskt: volta kapslingen Strukturerad ledningsdragning är ett vidsträckt område! För att inte förlora översikten, är det ibland lämpligt att dela upp det i mindre områden, exempelvis med multimediacentralen volta. Den ger inte bara högre säkerhet och snabbare åtkomst, utan även om så önskas tilltalande optiska impulser. Idealisk för större byggnader och flerfamiljshus eller verksamheter som hotell! Blandad dubblett: Data- och strömfördelning Volta kapslingen är inte bara lämplig för strömfördelning utan även som mellanstation för datatrafiken. Alla kommunikationskomponenter går helt enkelt att fixera på den hålade monteringsplattan. Patchmoduler monteras på en särskild DIN-skena i övre anslutningsutrymmet, aktiva komponenter försörjs via det integrerade dubbla uttaget med vridbara satser. Multimediacentralen volta finns som infälld version för montering i hålvägg. Elegans i rätt ram I det intelligenta huset gäller: Tekniken ska visserligen fungera i första hand, men får gärna se bra ut också. Därför finns volta i olika designvarianter: t.ex. täckram av lackerad stålplåt, ram med spegel- eller bildraminsats samt aluminiumram med nålfiltmatta, som kan användas som anslagstavla. Dörrar och täckramar matchar strömställardesignen från Hager perfekt. Välj att få elinstallationen i, antingen fjällvit, silver eller antracit. i Hagertips: Planera in tillräckligt utrymme på varje undercentral för att utöka systemet i efterhand. Om det blir aktuellt, sparar det kostsamma efterinstallationer. Dina kunder kommer att tacka dig! 0

11

12 Minikanal ateha För rumsmiljö ateha minikanaler har utseendet, formen och detaljlösningar för installation i rumsmiljö. Plasten i kanalen lite mjukare för att underlätta kapningar och montage på välvda väggar. Formstycken finns till alla storlekar där inner och ytterhörn är flexibla och T-stycket är förändringsbart. Kanallängderna är 2,m för att kunna förläggas runt dörrar utan behov av skarvning. Klammer är integrerade. Standardfärg RAL 900 fjällvit. Integrerade klammer till hjälp vid ledningsdragning. Flexibla inner- och ytterhörn. Från 83 till 97 grader. Färdigstansade hål i kanalunderdel. Möjlighet finns även att spika kanalen i mellan väggen och till följd få dubbel isolering mot tråd t ex FK. 2

13 Sockellist SL Stilren och modern design Med SL-system från Hager kan anslutningar för elkraft, radio och TV-signaler, kommunikation och datanät tillgodoses med ett designmässigt utseende. Ledningsförläggning och apparatinstallation anpassas till rummets yta och kan när som helst ändras eller byggas ut. Produktprogrammet möjliggör smidiga lösningar för installation i hörn, längs väggar och tak. Sockelkanalens underdel är delad i två fack för exempelvis uppdelning av kraft och data. Finns i två olika höjder 50 mm och 80 mm. Profiler: Standardprofil Profil med LED-belysning Färgvarianter Vit Svart Alu 3

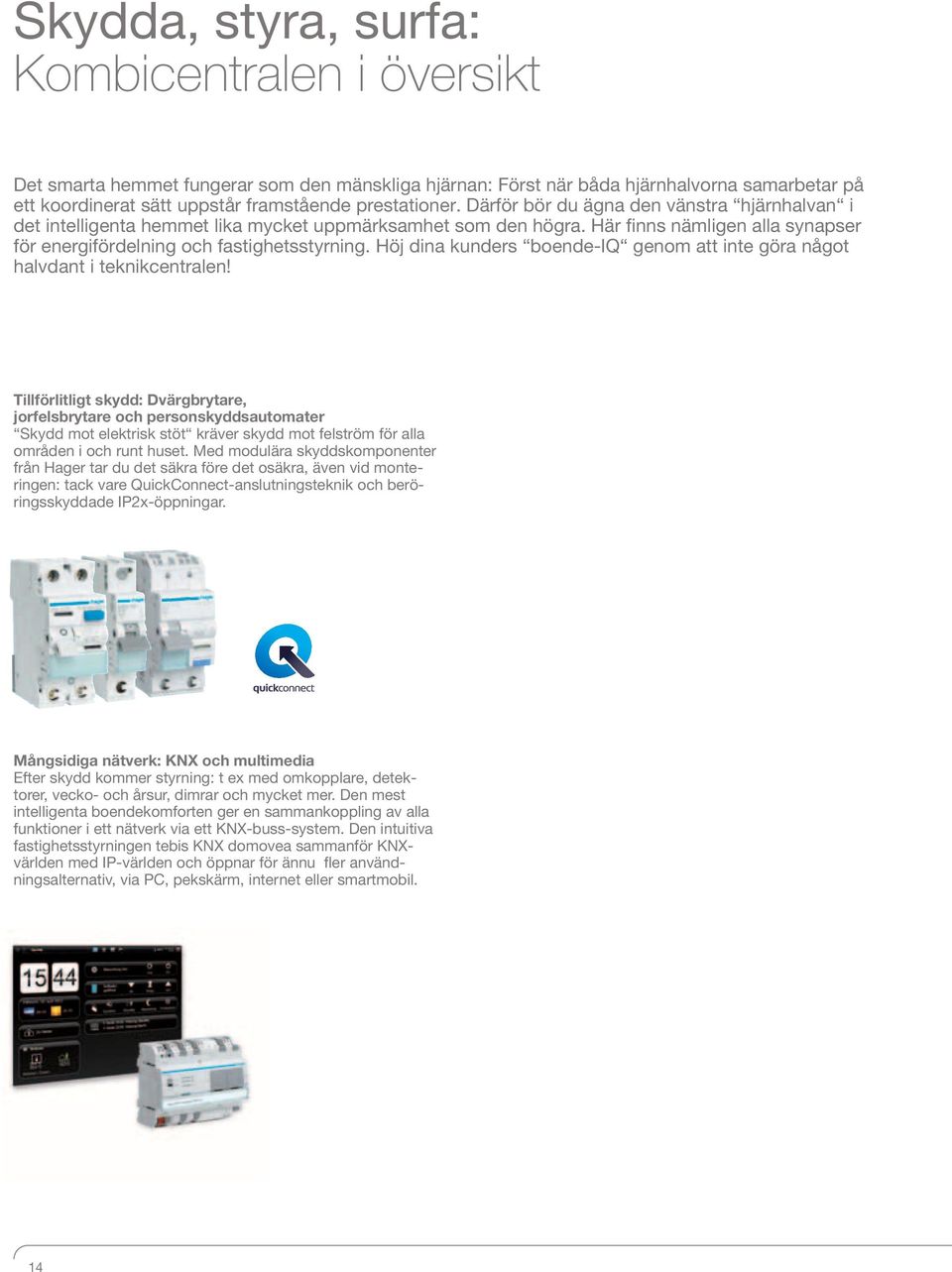

14 Skydda, styra, surfa: Kombicentralen i översikt Det smarta hemmet fungerar som den mänskliga hjärnan: Först när båda hjärnhalvorna samarbetar på ett koordinerat sätt uppstår framstående prestationer. Därför bör du ägna den vänstra hjärnhalvan i det intelligenta hemmet lika mycket uppmärksamhet som den högra. Här finns nämligen alla synapser för energifördelning och fastighetsstyrning. Höj dina kunders boende-iq genom att inte göra något halvdant i teknikcentralen! Tillförlitligt skydd: Dvärgbrytare, jorfelsbrytare och personskyddsautomater Skydd mot elektrisk stöt kräver skydd mot felström för alla områden i och runt huset. Med modulära skyddskomponenter från Hager tar du det säkra före det osäkra, även vid monteringen: tack vare QuickConnect-anslutningsteknik och beröringsskyddade IP2x-öppningar. Mångsidiga nätverk: KNX och multimedia Efter skydd kommer styrning: t ex med omkopplare, detektorer, vecko- och årsur, dimrar och mycket mer. Den mest intelligenta boendekomforten ger en sammankoppling av alla funktioner i ett nätverk via ett KNX-buss-system. Den intuitiva fastighetsstyrningen tebis KNX domovea sammanför KNXvärlden med IP-världen och öppnar för ännu fler användningsalternativ, via PC, pekskärm, internet eller smartmobil. 4

15 5

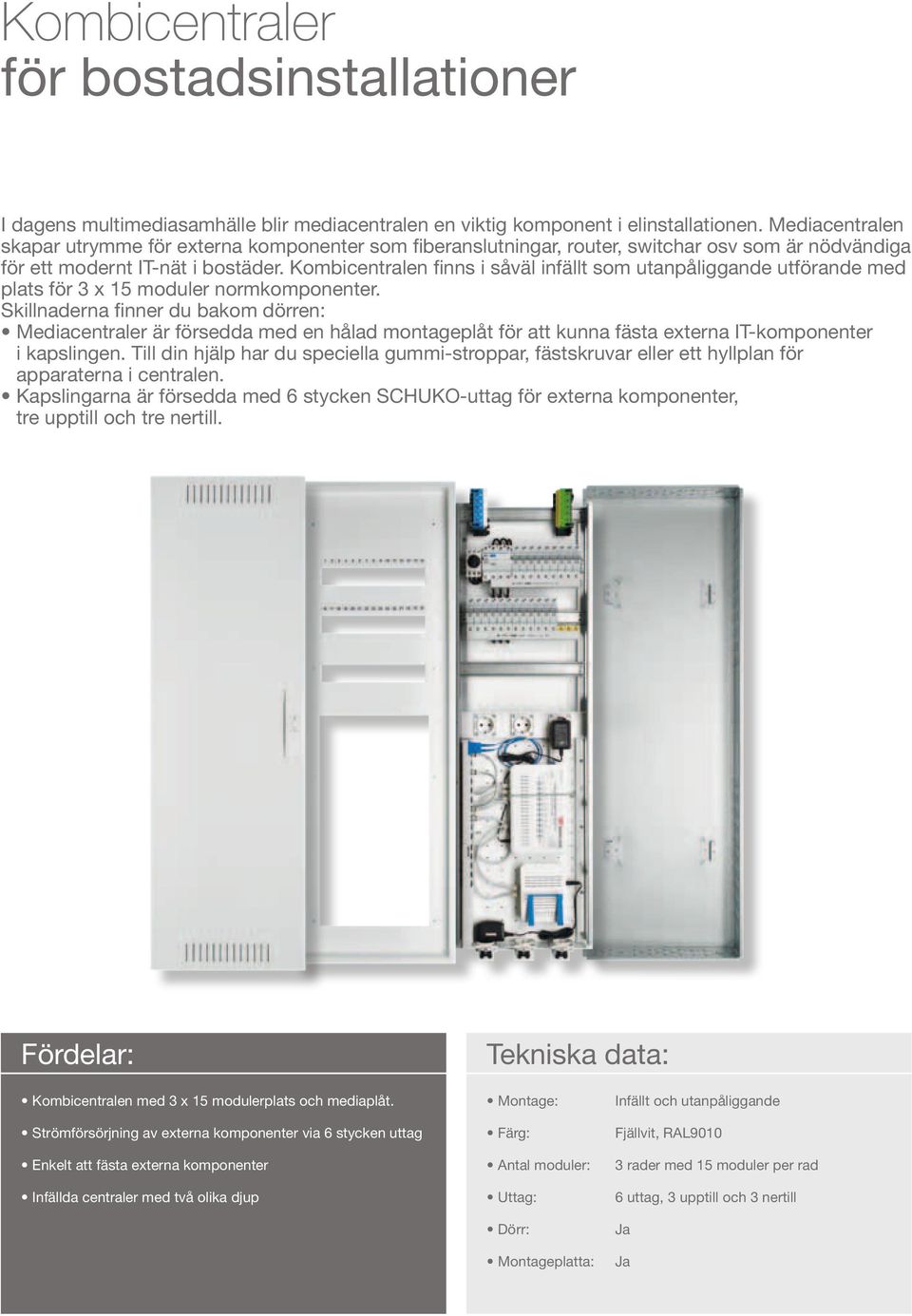

16 Kombicentraler för bostadsinstallationer I dagens multimediasamhälle blir mediacentralen en viktig komponent i elinstallationen. Mediacentralen skapar utrymme för externa komponenter som fiber anslutningar, router, switchar osv som är nödvändiga för ett modernt IT-nät i bostäder. Kombicentralen finns i såväl infällt som utanpåliggande utförande med plats för 3 x 5 moduler normkomponenter. Skillnaderna finner du bakom dörren: Mediacentraler är försedda med en hålad montageplåt för att kunna fästa externa IT-komponenter i kapslingen. Till din hjälp har du speciella gummi-stroppar, fästskruvar eller ett hyllplan för apparaterna i centralen. Kapslingarna är försedda med 6 stycken SCHUKO-uttag för externa komponenter, tre upptill och tre nertill. Fördelar: Tekniska data: Kombicentralen med 3 x 5 modulerplats och mediaplåt. Montage: Infällt och utanpåliggande Strömförsörjning av externa komponenter via 6 stycken uttag Färg: Fjällvit, RAL900 Enkelt att fästa externa komponenter Antal moduler: 3 rader med 5 moduler per rad Infällda centraler med två olika djup Uttag: 6 uttag, 3 upptill och 3 nertill Dörr: Ja Montageplatta: Ja

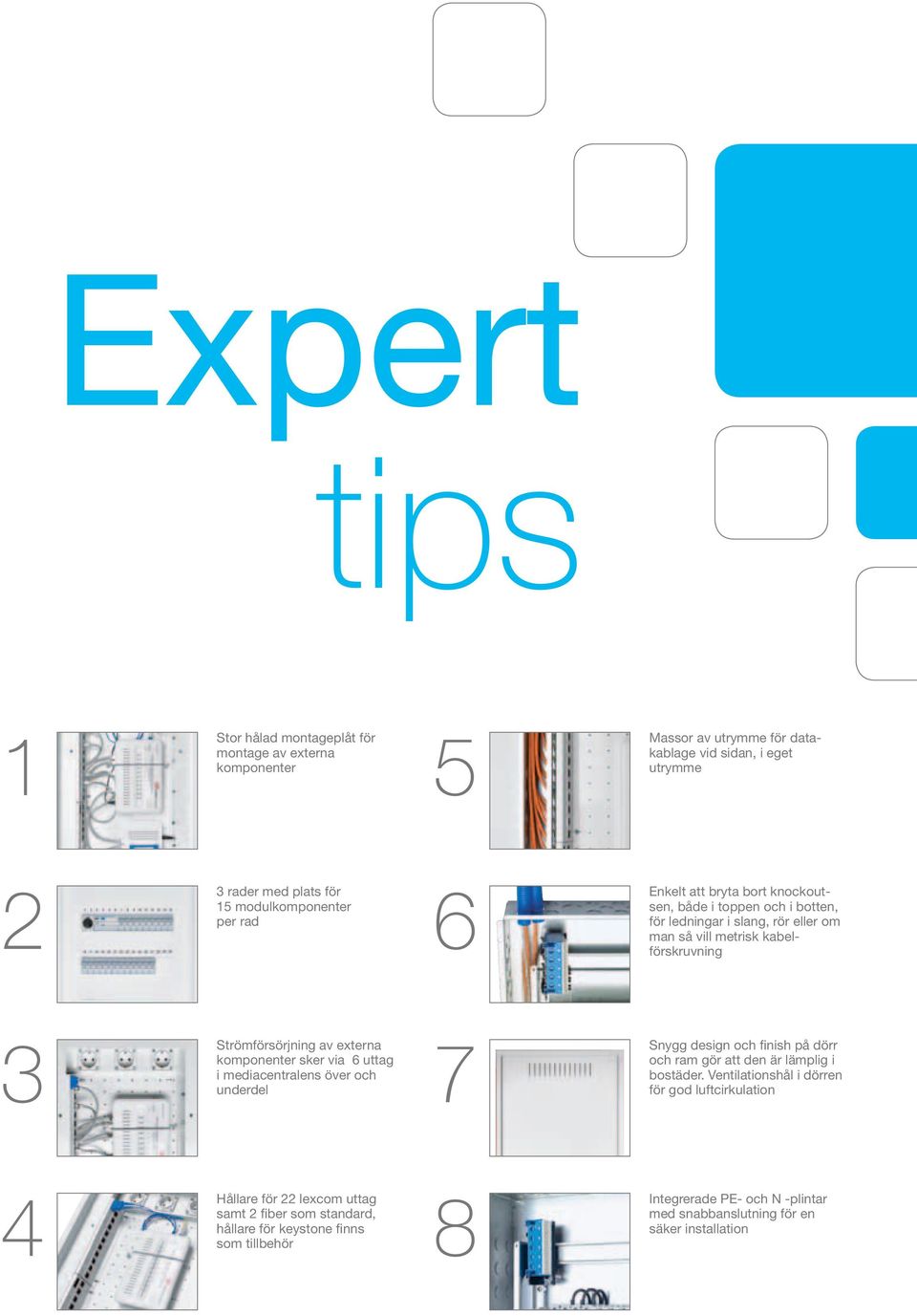

17 Expert tips 2 Stor hålad montageplåt för montage av externa komponenter 5 Massor av utrymme för datakablage vid sidan, i eget utrymme 6 Enkelt att bryta bort knockoutsen, både i toppen och i botten, för ledningar i slang, rör eller om man så vill metrisk kabel förskruvning 3 Strömförsörjning av externa komponenter sker via 6 uttag i mediacentralens över och underdel 7 Snygg design och finish på dörr och ram gör att den är lämplig i bostäder. Ventilationshål i dörren för god luftcirkulation 4 Hållare för 22 lexcom uttag samt 2 fiber som standard, hållare för keystone finns som tillbehör 8 3 rader med plats för 5 modulkomponenter per rad Integrerade PE- och N -plintar med snabbanslutning för en säker installation

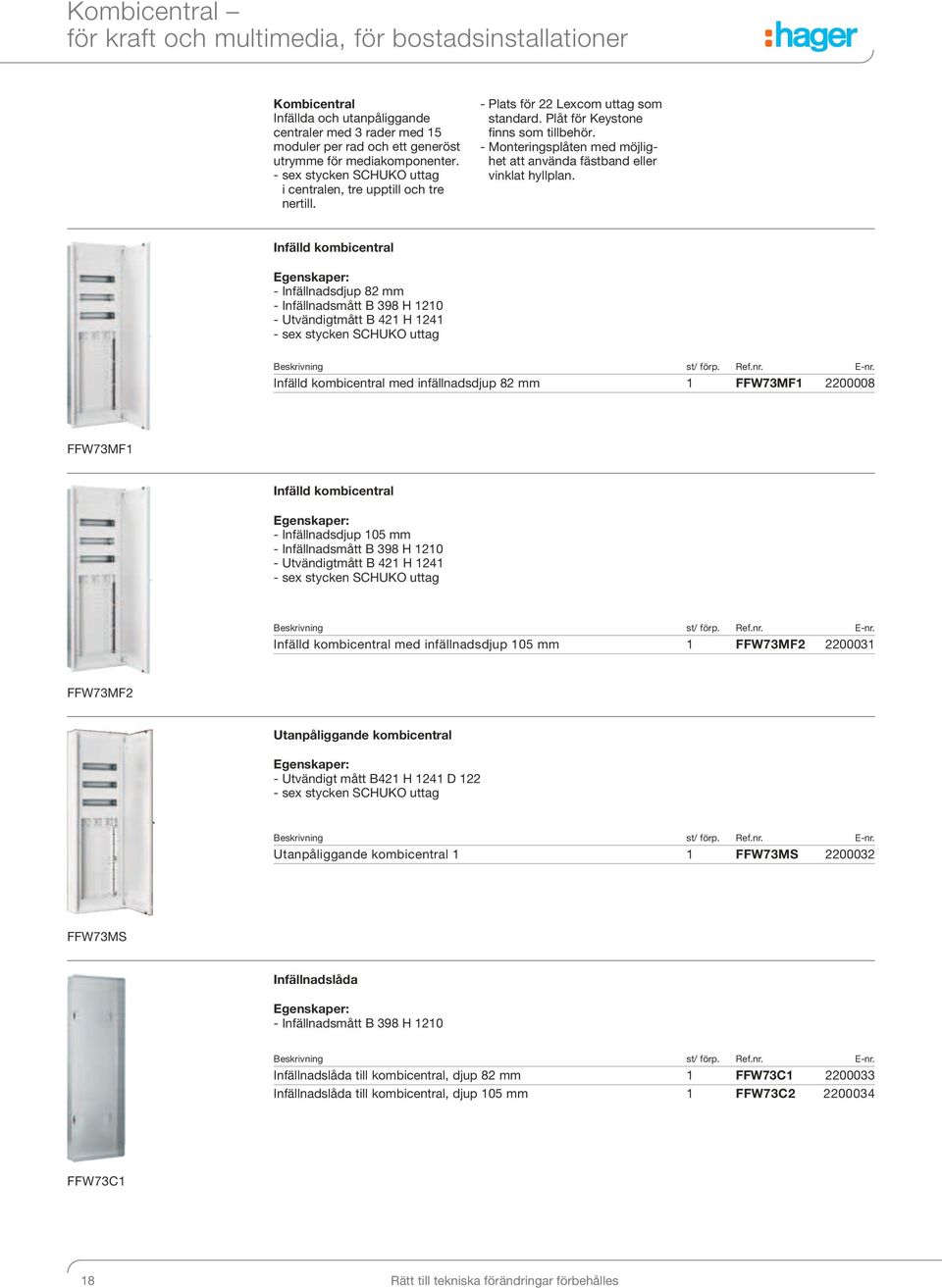

18 Kombicentral för kraft och multimedia, för bostadsinstallationer Kombicentral Infällda och utanpåliggande centraler med 3 rader med 5 moduler per rad och ett generöst utrymme för mediakomponenter. - sex stycken SCHUKO uttag i centralen, tre upptill och tre nertill. - Plats för 22 Lexcom uttag som standard. Plåt för Keystone finns som tillbehör. - Monteringsplåten med möjlighet att använda fästband eller vinklat hyllplan. Infälld kombicentral - Infällnadsdjup 82 mm - Infällnadsmått B 398 H 20 - Utvändigtmått B 42 H 24 - sex stycken SCHUKO uttag Infälld kombicentral med infällnadsdjup 82 mm FFW73MF FFW73MF Infälld kombicentral - Infällnadsdjup 05 mm - Infällnadsmått B 398 H 20 - Utvändigtmått B 42 H 24 - sex stycken SCHUKO uttag Infälld kombicentral med infällnadsdjup 05 mm FFW73MF FFW73MF2 Utanpåliggande kombicentral - Utvändigt mått B42 H 24 D 22 - sex stycken SCHUKO uttag Utanpåliggande kombicentral FFW73MS FFW73MS Infällnadslåda - Infällnadsmått B 398 H 20 Infällnadslåda till kombicentral, djup 82 mm Infällnadslåda till kombicentral, djup 05 mm FFW73C FFW73C2 FFW73C 8 Rätt till tekniska förändringar förbehålles

19 Kombicentraler, tillbehör och reservdelar Chassi till infällda kombicentraler - Chassi med 3 DIN-skenor och mediaplåt - sex stycken SCHUKO uttag Chassi med 3 DIN-skenor och mediaplåt UF73MM UF73MM Dörr och ram - Dörr, ram och frontstycke Dörr ram och frontstycke till infälld kombicentral FZ073FD FZ073FD Förmonterat chassi -F örmonterat chassi med huvudbrytare, jordfelsbrytare, 3st dvärgbrytare C0 på första raden med fasskena hela vägen ut och 3st dvärgbrytare C0 på andra raden med fasskena hela vägen ut. Förmonterat chassi förinfällda kombicentraler UF73SF UF73SF Hållare för RJ45 uttag - Hållare för Lexcom eller keystone då man vill komplettera med flera uttag eller man vill ha keystone istället. Hållare för Keystone Hållare för Lexcom FZ0KS FZ0LC FZ0KS Tillbehör Förhöjningsdistans Fläns för utanpåliggande kombicentral FZ03RP FZ430SF FZ430SF Rätt till tekniska förändringar förbehålles 9

20 volta gamma delta Mediacentraler för bostadsinstallationer Multimediacentral Infällda centraler finns i 3 eller 4 raders utförande och utanpåliggande som 2 eller 4 raders. - Försänkt DIN-skena, för Patch-moduler. - Hålad montageplåt för externa komponenter som t ex router, switchar osv - Uttag finns som standard i monteringsplåten. Två eller tre stycken beroende på central Multimediacentral gamma - Utvändigt mått Utanpåliggande 2-radig med monteringsplåt, 375 x 355 x 03 mm Utanpåliggande 4-radig med en DIN-skena och monteringsplåt, 625 x 355 x 03 mm GD28SMB GD48SMB GD48SMB Multimediacentral volta - Infällnadsmått Vx36NMB H 595 B 34,5 Vx48NMB H 720 B 34,5 - Infällnadsdjup 89 - VHxxNMB för gips - VUxxNMB för betong VU48NMB Infälld 3-radig med monteringsplåt, infällnadslåda i plast Infälld 4-radig med en DIN-skena och monteringsplåt, infällnadslåda i plast Infälld 3-radig med monteringsplåt, infällnadslåda i plast Infälld 4-radig med en DIN-skena och monteringsplåt, infällnadslåda i plast VH36NMB VH48NMB VU36NMB VU48NMB Multimediacentral delta - Infällnadsmått Infälld 2-radig med monteringsplåt, infällnadslåda i plåt, 394 x 396 x 95 mm Infälld 4-radig med en DIN-skena och monteringsplåt infällnadslåda i plåt, 34 x 396 x 95 mm VU28SMB VU48SMB VU48SMB 20 Rätt till tekniska förändringar förbehålles

21 Mediakomponenter Telefonsplitter - RJ45 uttag st/ förp 2 linjer in, 4 st ut per linje linje in, 4 st ut TN TN TN ADSL filter - För RJ45 kabel st/ förp För uppdelning av telefon och ADSL TN TN2 RJ45 uttag - RJ45 uttag i normutförande st/ förp kat 5e, oskärmat kat 6, skärmat kat 6, oskärmat Hållare för RJ45 uttag i keystoneutförande, passar de flesta fabrikat med keystonehålbild TN004S TN002S TN003S TN009S TN004S RJ45 uttag - RJ45 kontaktdon st/ förp kat 5e, oskärmat kat 6, skärmat kat 6, oskärmat TN004 TN002 TN Hållare - För lexcom-don VZ942 st/ förp Hållare för lexcom-don, för volta kapsling Hållare för lexcom-don, för gamma kapsling VZ94 VZ942 Rätt till tekniska förändringar förbehålles

22 Mediakomponenter, Tillbehör Kit för att fästa material på monteringsplåten TN90 TN90 för gamma och volta, innehåller: - 2 st clips för att skruva fast en produkt -2 st resårband för att spänna fast produkter VZ306 för kombicentral, innehåller: - st resårband för att spänna fast produkter samt skruv för att fästa dessa i mediaplåten. Kit för att fästa modem på monteringsplåten, gamma / volta Kit för att fästa modem på monteringsplåten, kombicentral TN90 VZ Märk-kit innehåller - 2 st färg-clips - 2 st märkband, kardborreband st/ förp Färgmärkning för patchkablar TN TN902 Vinklat hyllplan - För gamma och volta st/ förp Vinklat hyllplan VZ Vinklat hyllplan - För kombicentral st/ förp Vinklat hyllplan, för plåt i FW & univers FZ0MM FZ0MM RJ45 Patchkabel skärmad Kat. 6 TN Patchkabel för korskoppling av externa uttag. Försedda med gjutna RJ45 kontakter enligt IEC/ISO Följer IEC/ISO 80 - Skärmad med 360 graders kontakt - dragavlastad kontakt - Färg: Ljusgrå Andra färger på förfrågan - Drifttemperatur:-20 till +80 grader Celcius - Halogenfri kabel IIRJ45 Patchkabel skärmad Kat. 6, Längd: 0,50 m IIRJ45 Patchkabel skärmad Kat. 6, Längd:,00 m TN73 TN74 Rätt till tekniska förändringar förbehålles

23 Mediakomponenter, Tillbehör Switch, 4-portar, med adapter Med TN500 kan du utnyttja de befintliga elledningarna för att skapa ett hemmanätverk - Switch, 4-portar - En adapter TN502 ingår i setet st/ förp Switch, 4-portar, med adapter TN TN500 Adapter Gör ditt eluttag till en anslutningspunkt för ditt nätverk - Adapter när du vill ha flera anslutningspunkter till TN500 TN502 st/ förp Adapter till TN500 TN Antennuttag i modulutförande - 75 Ohm kabelimpedans utan anslutnings- och kopplingspunkter - För F, IEC- uttag, IEC-kontakter st/ förp Antennuttag i modulutförande 2 TN00S TN00S Rätt till tekniska förändringar förbehålles 23
