SVENSKA. XL-MP15H mikro komponent system bestående av XL-MP15H (huvudenhet) och CP-MP15H (högtalarsystem).

Transkript

1 Inledning SVENSKA H mikro komponent system bestående av H (huvudenhet) och CP-MP15H (högtalarsystem). Tack för valet av denna produkt från SHARP. Läs denna bruksanvisning noggrant för att få bästa nytta av apparaten. Den visar hur man handhar denna SHARP produkt. Speciell anmärkning Leverans av den här produkten överlåter ingen licens inte heller innebär det någon rätt att distribuera innehållet skapat med denna produkt i inkomstgenererade gruppsändningar (terrestra, satellite, kabel och/eller andra distributionskanaler), inkomstgenererande strömningsanvändningar (via Internet, intranet och/eller andra nätverk), andra inkomstgenererande distributionssystem (pay-audio eller audio-ondemand användningar eller liknande) eller på inkomst genererande fysiska media (compact discs, digitala optiska lagringsmedia, halvledarchips, hårddiskar, minneskort och liknande). För en sådan användning krävs en oberoende licens. För information, besök MPEG Layer-3 audiokodningsteknologi licenserad från Fraunhofer IIS och Thomson. Tillbehör Bekräfta att endast följande tillbehör ingår. Fjärrkontroll x 1 Batteri av AAA storlek (UM-4, R03, HP-16 eller liknande) x 2 Ark med glidstoppskuddar för högtalare x 8 AM-ramantenn x 1 INNEHÅLL Sida Allmän information Försiktighetsåtgärder Reglage och indikatorer Förberedelse för användning Systemanslutningar Fjärrkontroll Grundförfarande Allmän reglering Inställning av klockan Uppspelning av vanlig CD eller MP3/WMA-CD Att lyssna på CD eller MP3/WMA-CD Avancerad uppspelning av CD eller MP3/WMA-CD MP3-/WMA-mappläge (endast för MP3/WMA-filer) Sida Radio Lyssning till radio Utmärkande egenskaper Timer och automatisk avstängning Förbättring av ditt system Hänvisningar Problemlösningsdiagram Underhåll Tekniska data V-1

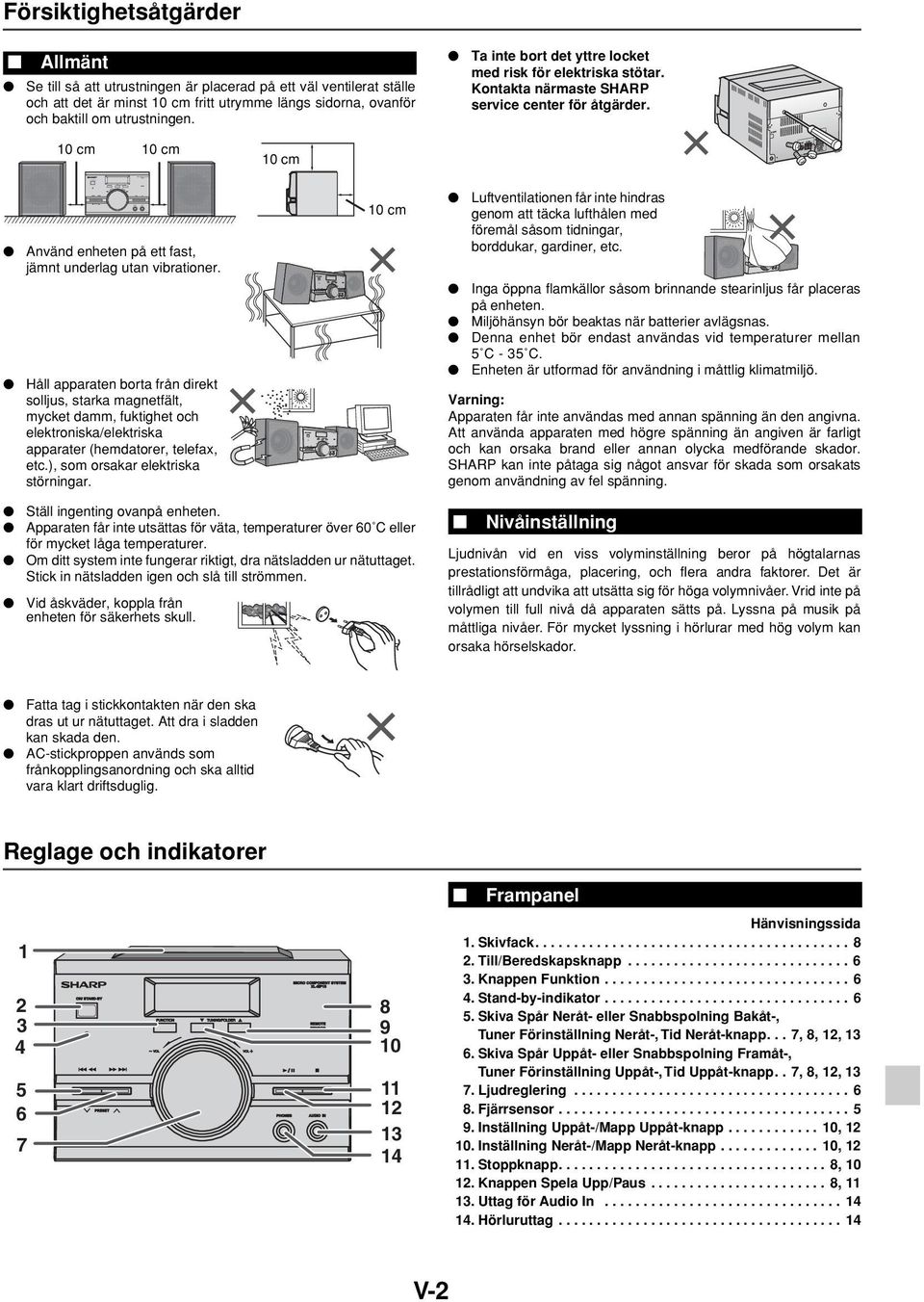

2 ON/ STAND-BY ON/ STAND-BY FUNCTION TUNING/FOLDER TUNING/FOLDER TUNING/FOLDER TUNING/FOLDER Försiktighetsåtgärder Allmänt Se till så att utrustningen är placerad på ett väl ventilerat ställe och att det är minst 10 cm fritt utrymme längs sidorna, ovanför och baktill om utrustningen. Ta inte bort det yttre locket med risk för elektriska stötar. Kontakta närmaste SHARP service center för åtgärder. 10 cm 10 cm 10 cm Använd enheten på ett fast, jämnt underlag utan vibrationer. Håll apparaten borta från direkt solljus, starka magnetfält, mycket damm, fuktighet och elektroniska/elektriska apparater (hemdatorer, telefax, etc.), som orsakar elektriska störningar. 10 cm Luftventilationen får inte hindras genom att täcka lufthålen med föremål såsom tidningar, borddukar, gardiner, etc. Inga öppna flamkällor såsom brinnande stearinljus får placeras på enheten. Miljöhänsyn bör beaktas när batterier avlägsnas. Denna enhet bör endast användas vid temperaturer mellan 5 C - 35 C. Enheten är utformad för användning i måttlig klimatmiljö. Varning: Apparaten får inte användas med annan spänning än den angivna. Att använda apparaten med högre spänning än angiven är farligt och kan orsaka brand eller annan olycka medförande skador. SHARP kan inte påtaga sig något ansvar för skada som orsakats genom användning av fel spänning. Ställ ingenting ovanpå enheten. Apparaten får inte utsättas för väta, temperaturer över 60 C eller för mycket låga temperaturer. Om ditt system inte fungerar riktigt, dra nätsladden ur nätuttaget. Stick in nätsladden igen och slå till strömmen. Vid åskväder, koppla från enheten för säkerhets skull. Nivåinställning Ljudnivån vid en viss volyminställning beror på högtalarnas prestationsförmåga, placering, och flera andra faktorer. Det är tillrådligt att undvika att utsätta sig för höga volymnivåer. Vrid inte på volymen till full nivå då apparaten sätts på. Lyssna på musik på måttliga nivåer. För mycket lyssning i hörlurar med hög volym kan orsaka hörselskador. Fatta tag i stickkontakten när den ska dras ut ur nätuttaget. Att dra i sladden kan skada den. AC-stickproppen används som frånkopplingsanordning och ska alltid vara klart driftsduglig. Reglage och indikatorer Frampanel Hänvisningssida 1. Skivfack Till/Beredskapsknapp Knappen Funktion Stand-by-indikator Skiva Spår Neråt- eller Snabbspolning Bakåt-, Tuner Förinställning Neråt-, Tid Neråt-knapp... 7, 8, 12, Skiva Spår Uppåt- eller Snabbspolning Framåt-, Tuner Förinställning Uppåt-, Tid Uppåt-knapp.. 7, 8, 12, Ljudreglering Fjärrsensor Inställning Uppåt-/Mapp Uppåt-knapp , Inställning Neråt-/Mapp Neråt-knapp , Stoppknapp , Knappen Spela Upp/Paus , Uttag för Audio In Hörluruttag V-2

3 Reglage och indikatorer (fortsättning) Hänvisningssida 1. AM-lägesindikator FM-lägesindikator FM Stereomottagningsindikator Timerspelningsindikator Minnesindikator , Tuner Mottagningsfrekvens-indikatorer Skärmvisning Bakpanel Hänvisningssida 1. Strömsladd FM-antennledning AM-ramantennuttag Högtalaruttag Högtalarsystem Full Räckvidds 2. Basreflexgång 3. Högtalarledning Fjärrkontroll Hänvisningssida 1. Fjärrkontrollsändare Till/Beredskapsknapp CD Stoppknapp , CD Spela Upp-/Pausknapp , Skiva Spår Neråt- eller Snabbspolning Bakåt-, Tuner Förinställning Neråt-, Tid Neråt-knapp.. 7, 8, 12, Skiva Spår Uppåt- eller Snabbspolning Framåt-, Tuner Förinställning Uppåt-, Tid Uppåt-knapp.. 7, 8, 12, Inställning Neråt-/Mapp Neråt-knapp , Inställning Uppåt-/Mapp Uppåt-knapp , Direktsökningsknappar Sleepknapp Klock/timerknapp , 13, Knappen Audio In Kanalväljar [frekvensband] knapp Knappen Ljudlös Slumpvisknapp Knappen Minne/Display , 11, Nivå Upp och Ner knappar Knappen Repetera Extra Bas-knapp Equalizerknapp V-3

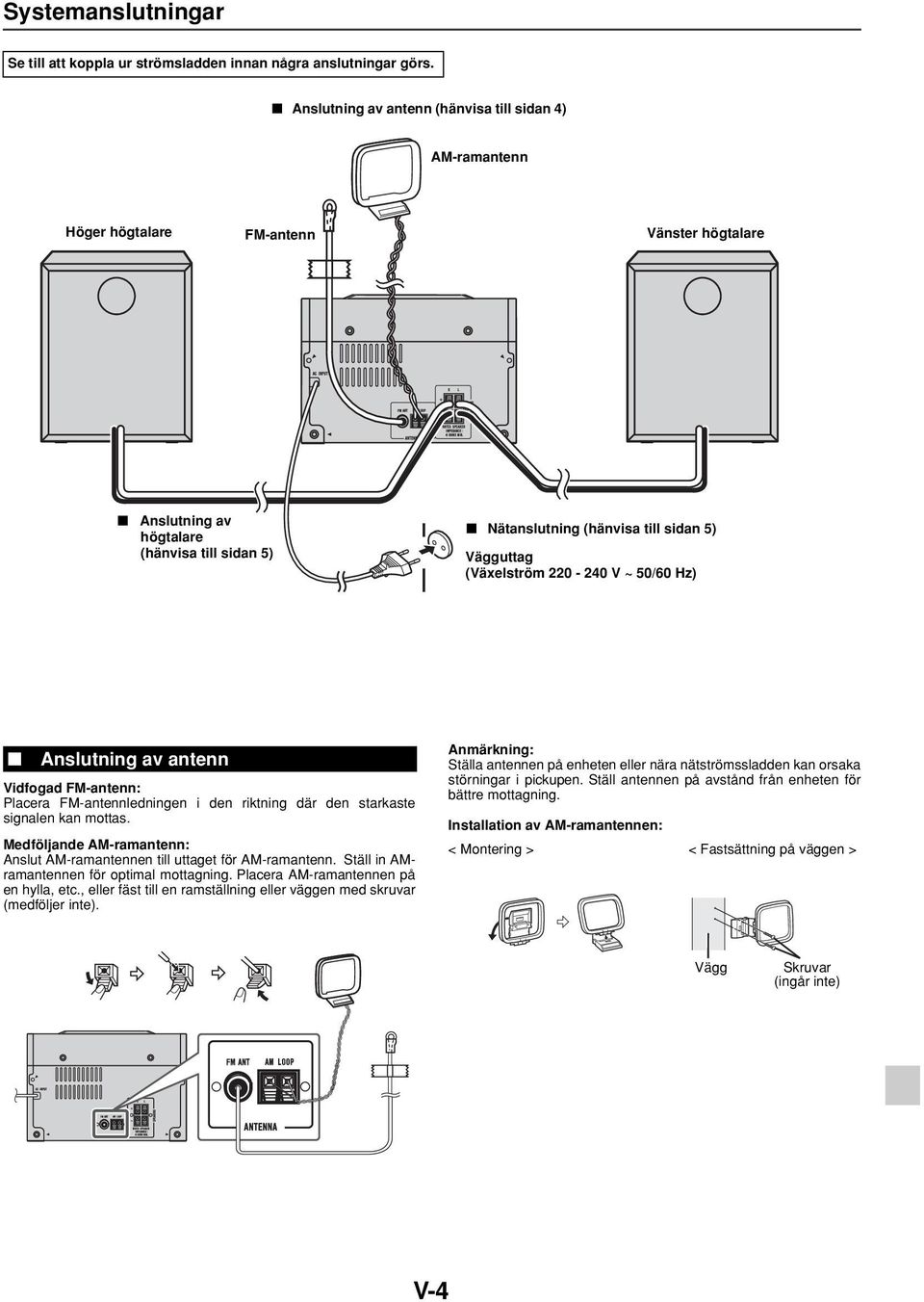

4 Systemanslutningar Se till att koppla ur strömsladden innan några anslutningar görs. Anslutning av antenn (hänvisa till sidan 4) AM-ramantenn Höger högtalare FM-antenn Vänster högtalare Anslutning av högtalare (hänvisa till sidan 5) Nätanslutning (hänvisa till sidan 5) Vägguttag (Växelström V ~ 50/60 Hz) Anslutning av antenn Vidfogad FM-antenn: Placera FM-antennledningen i den riktning där den starkaste signalen kan mottas. Medföljande AM-ramantenn: Anslut AM-ramantennen till uttaget för AM-ramantenn. Ställ in AMramantennen för optimal mottagning. Placera AM-ramantennen på en hylla, etc., eller fäst till en ramställning eller väggen med skruvar (medföljer inte). Anmärkning: Ställa antennen på enheten eller nära nätströmssladden kan orsaka störningar i pickupen. Ställ antennen på avstånd från enheten för bättre mottagning. Installation av AM-ramantennen: < Montering > < Fastsättning på väggen > Vägg Skruvar (ingår inte) V-4

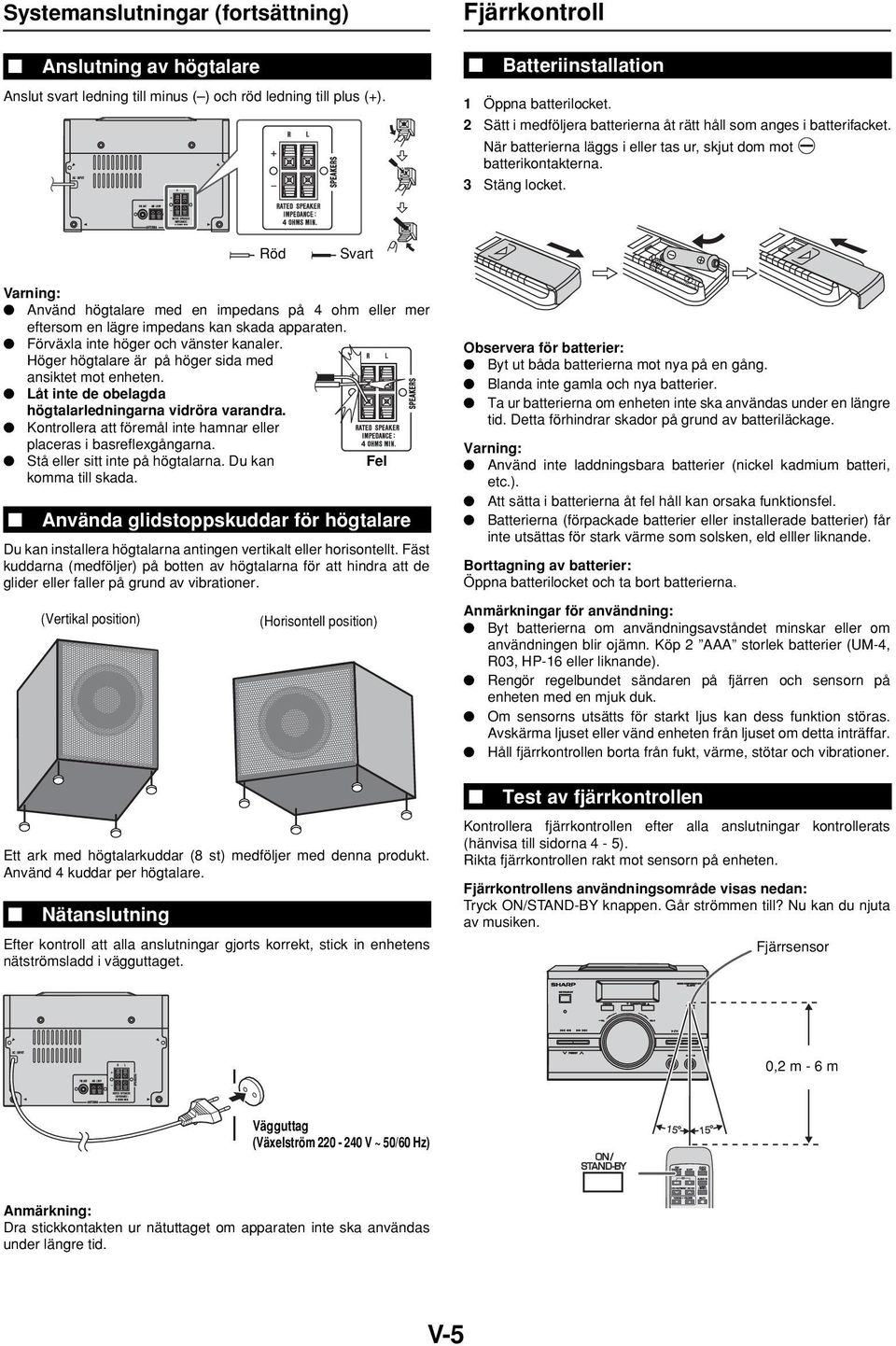

5 ON/ STAND-BY Systemanslutningar (fortsättning) Anslutning av högtalare Anslut svart ledning till minus ( ) och röd ledning till plus (+). Fjärrkontroll Batteriinstallation 1 Öppna batterilocket. 2 Sätt i medföljera batterierna åt rätt håll som anges i batterifacket. När batterierna läggs i eller tas ur, skjut dom mot batterikontakterna. 3 Stäng locket. Röd Svart Varning: Använd högtalare med en impedans på 4 ohm eller mer eftersom en lägre impedans kan skada apparaten. Förväxla inte höger och vänster kanaler. Höger högtalare är på höger sida med ansiktet mot enheten. Låt inte de obelagda högtalarledningarna vidröra varandra. Kontrollera att föremål inte hamnar eller placeras i basreflexgångarna. Stå eller sitt inte på högtalarna. Du kan Fel komma till skada. Använda glidstoppskuddar för högtalare Du kan installera högtalarna antingen vertikalt eller horisontellt. Fäst kuddarna (medföljer) på botten av högtalarna för att hindra att de glider eller faller på grund av vibrationer. Ett ark med högtalarkuddar (8 st) medföljer med denna produkt. Använd 4 kuddar per högtalare. (Vertikal position) Nätanslutning (Horisontell position) Efter kontroll att alla anslutningar gjorts korrekt, stick in enhetens nätströmsladd i vägguttaget. Observera för batterier: Byt ut båda batterierna mot nya på en gång. Blanda inte gamla och nya batterier. Ta ur batterierna om enheten inte ska användas under en längre tid. Detta förhindrar skador på grund av batteriläckage. Varning: Använd inte laddningsbara batterier (nickel kadmium batteri, etc.). Att sätta i batterierna åt fel håll kan orsaka funktionsfel. Batterierna (förpackade batterier eller installerade batterier) får inte utsättas för stark värme som solsken, eld elller liknande. Borttagning av batterier: Öppna batterilocket och ta bort batterierna. Anmärkningar för användning: Byt batterierna om användningsavståndet minskar eller om användningen blir ojämn. Köp 2 AAA storlek batterier (UM-4, R03, HP-16 eller liknande). Rengör regelbundet sändaren på fjärren och sensorn på enheten med en mjuk duk. Om sensorns utsätts för starkt ljus kan dess funktion störas. Avskärma ljuset eller vänd enheten från ljuset om detta inträffar. Håll fjärrkontrollen borta från fukt, värme, stötar och vibrationer. Test av fjärrkontrollen Kontrollera fjärrkontrollen efter alla anslutningar kontrollerats (hänvisa till sidorna 4-5). Rikta fjärrkontrollen rakt mot sensorn på enheten. Fjärrkontrollens användningsområde visas nedan: Tryck ON/STAND-BY knappen. Går strömmen till? Nu kan du njuta av musiken. Fjärrsensor 0,2 m - 6 m Vägguttag (Växelström V ~ 50/60 Hz) ON STAND-BY Anmärkning: Dra stickkontakten ur nätuttaget om apparaten inte ska användas under längre tid. V-5

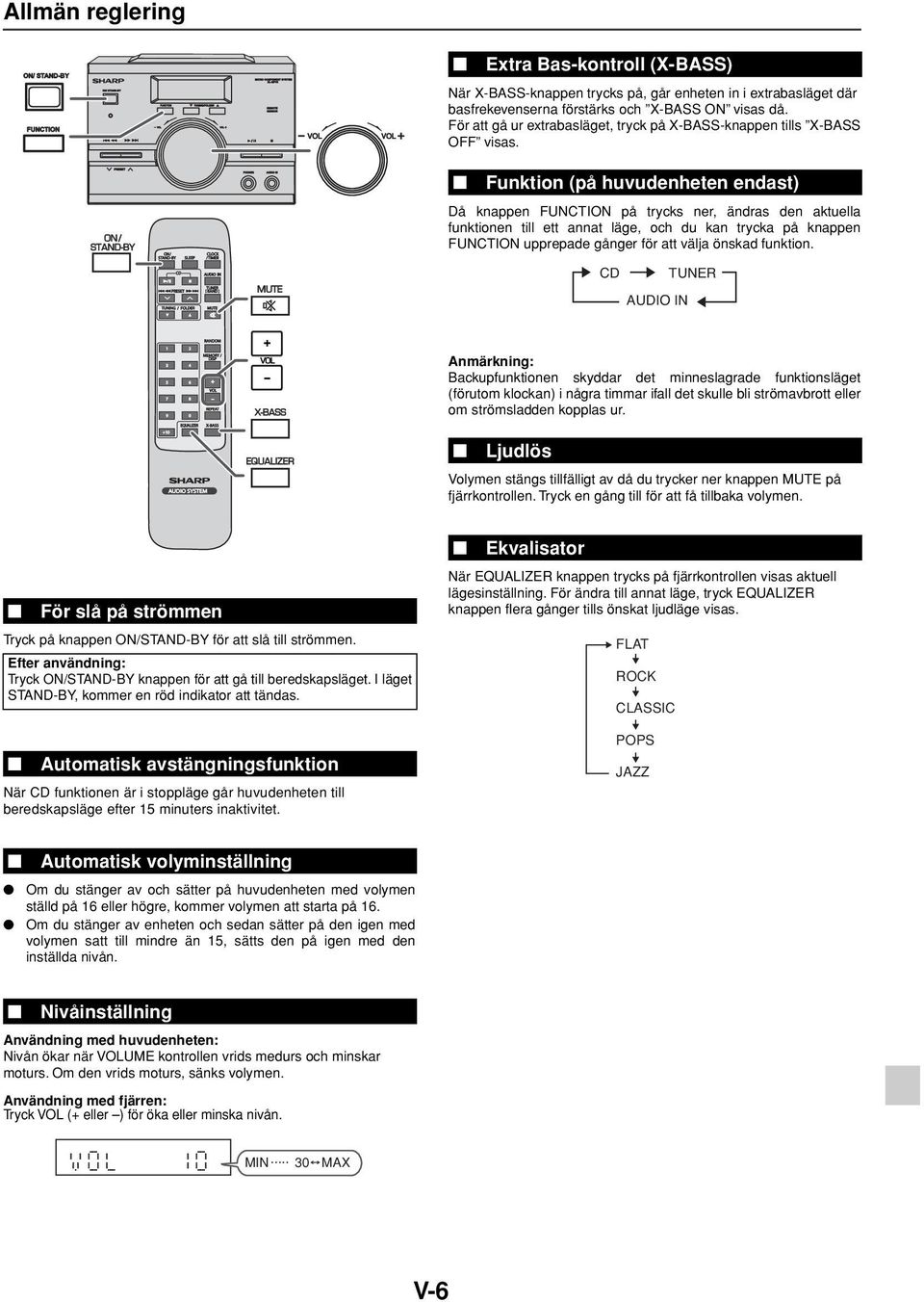

6 ON/ STAND-BY Allmän reglering ON/ STAND-BY FUNCTION Extra Bas-kontroll (X-BASS) När X-BASS-knappen trycks på, går enheten in i extrabasläget där basfrekevenserna förstärks och X-BASS ON visas då. För att gå ur extrabasläget, tryck på X-BASS-knappen tills X-BASS OFF visas. Funktion (på huvudenheten endast) ON STAND-BY Då knappen FUNCTION på trycks ner, ändras den aktuella funktionen till ett annat läge, och du kan trycka på knappen FUNCTION upprepade gånger för att välja önskad funktion. MUTE CD TUNER VOL X-BASS EQUALIZER Anmärkning: Backupfunktionen skyddar det minneslagrade funktionsläget (förutom klockan) i några timmar ifall det skulle bli strömavbrott eller om strömsladden kopplas ur. Ljudlös Volymen stängs tillfälligt av då du trycker ner knappen MUTE på fjärrkontrollen. Tryck en gång till för att få tillbaka volymen. För slå på strömmen Tryck på knappen ON/STAND-BY för att slå till strömmen. Efter användning: Tryck ON/STAND-BY knappen för att gå till beredskapsläget. I läget STAND-BY, kommer en röd indikator att tändas. Automatisk avstängningsfunktion När CD funktionen är i stoppläge går huvudenheten till beredskapsläge efter 15 minuters inaktivitet. Ekvalisator När EQUALIZER knappen trycks på fjärrkontrollen visas aktuell lägesinställning. För ändra till annat läge, tryck EQUALIZER knappen flera gånger tills önskat ljudläge visas. FLAT ROCK CLASSIC POPS JAZZ Automatisk volyminställning Om du stänger av och sätter på huvudenheten med volymen ställd på 16 eller högre, kommer volymen att starta på 16. Om du stänger av enheten och sedan sätter på den igen med volymen satt till mindre än 15, sätts den på igen med den inställda nivån. Nivåinställning Användning med huvudenheten: Nivån ökar när VOLUME kontrollen vrids medurs och minskar moturs. Om den vrids moturs, sänks volymen. Användning med fjärren: Tryck VOL (+ eller ) för öka eller minska nivån. MIN MAX V-6

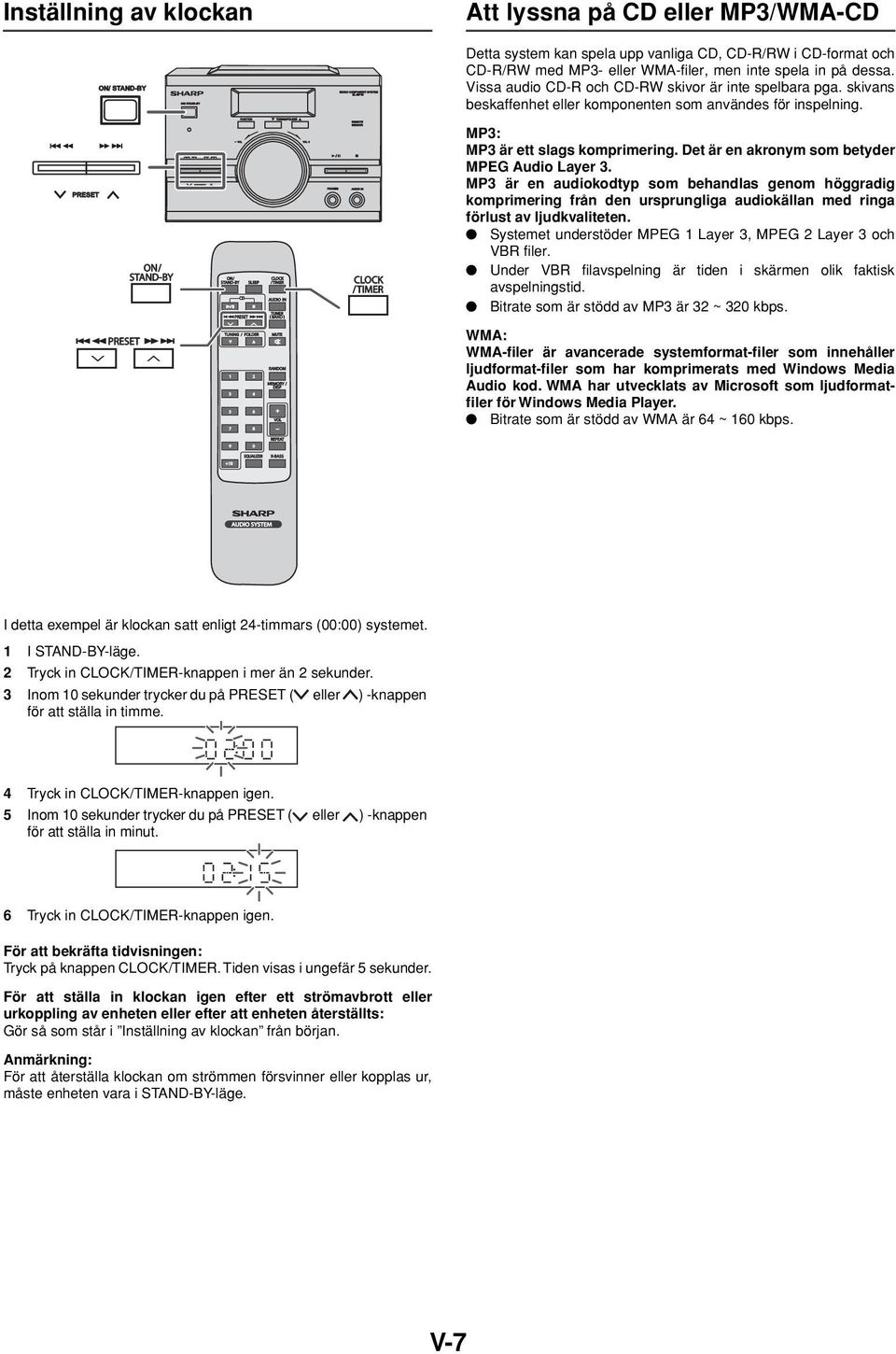

7 ON/ STAND-BY Inställning av klockan Att lyssna på CD eller MP3/WMA-CD ON/ STAND-BY Detta system kan spela upp vanliga CD, CD-R/RW i CD-format och CD-R/RW med MP3- eller WMA-filer, men inte spela in på dessa. Vissa audio CD-R och CD-RW skivor är inte spelbara pga. skivans beskaffenhet eller komponenten som användes för inspelning. ON STAND-BY CLOCK TIMER MP3: MP3 är ett slags komprimering. Det är en akronym som betyder MPEG Audio Layer 3. MP3 är en audiokodtyp som behandlas genom höggradig komprimering från den ursprungliga audiokällan med ringa förlust av ljudkvaliteten. Systemet understöder MPEG 1 Layer 3, MPEG 2 Layer 3 och VBR filer. Under VBR filavspelning är tiden i skärmen olik faktisk avspelningstid. Bitrate som är stödd av MP3 är 32 ~ 320 kbps. WMA: WMA-filer är avancerade systemformat-filer som innehåller ljudformat-filer som har komprimerats med Windows Media Audio kod. WMA har utvecklats av Microsoft som ljudformatfiler för Windows Media Player. Bitrate som är stödd av WMA är 64 ~ 160 kbps. I detta exempel är klockan satt enligt 24-timmars (00:00) systemet. 1 I STAND-BY-läge. 2 Tryck in CLOCK/TIMER-knappen i mer än 2 sekunder. 3 Inom 10 sekunder trycker du på ( eller ) -knappen för att ställa in timme. 4 Tryck in CLOCK/TIMER-knappen igen. 5 Inom 10 sekunder trycker du på ( eller ) -knappen för att ställa in minut. 6 Tryck in CLOCK/TIMER-knappen igen. För att bekräfta tidvisningen: Tryck på knappen CLOCK/TIMER. Tiden visas i ungefär 5 sekunder. För att ställa in klockan igen efter ett strömavbrott eller urkoppling av enheten eller efter att enheten återställts: Gör så som står i Inställning av klockan från början. Anmärkning: För att återställa klockan om strömmen försvinner eller kopplas ur, måste enheten vara i STAND-BY-läge. V-7

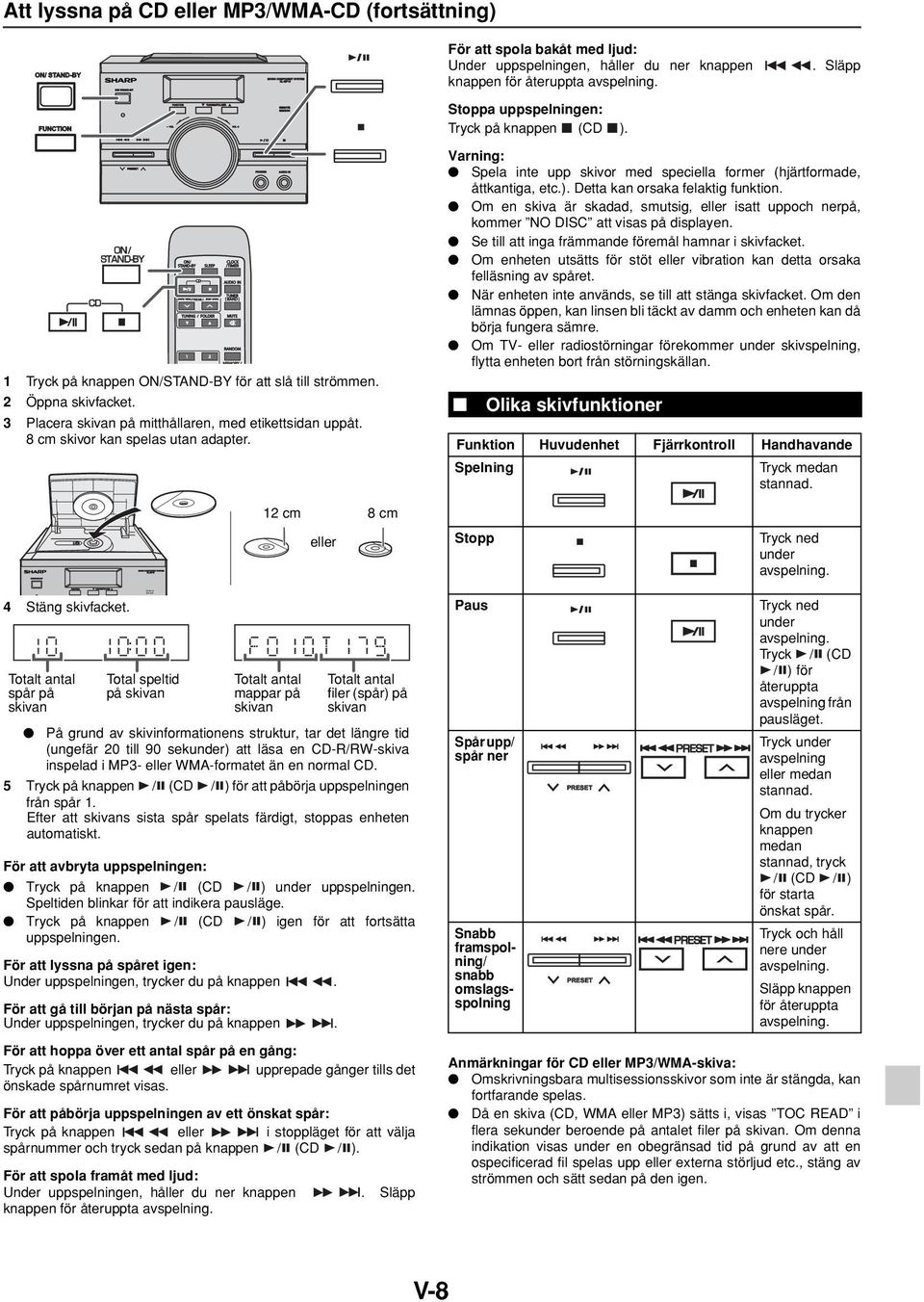

8 ON/STAND BY ON/ STAND-BY Att lyssna på CD eller MP3/WMA-CD (fortsättning) ON/ STAND-BY FUNCTION CD ON STAND-BY 1 Tryck på knappen ON/STAND-BY för att slå till strömmen. 2 Öppna skivfacket. 3 Placera skivan på mitthållaren, med etikettsidan uppåt. 8 cm skivor kan spelas utan adapter. För att spola bakåt med ljud: Under uppspelningen, håller du ner knappen knappen för återuppta avspelning. Stoppa uppspelningen: Tryck på knappen (CD ).. Släpp Varning: Spela inte upp skivor med speciella former (hjärtformade, åttkantiga, etc.). Detta kan orsaka felaktig funktion. Om en skiva är skadad, smutsig, eller isatt uppoch nerpå, kommer NO DISC att visas på displayen. Se till att inga främmande föremål hamnar i skivfacket. Om enheten utsätts för stöt eller vibration kan detta orsaka felläsning av spåret. När enheten inte används, se till att stänga skivfacket. Om den lämnas öppen, kan linsen bli täckt av damm och enheten kan då börja fungera sämre. Om TV- eller radiostörningar förekommer under skivspelning, flytta enheten bort från störningskällan. Olika skivfunktioner Funktion Huvudenhet Fjärrkontroll Handhavande Spelning Tryck medan stannad. 12 cm 8 cm eller Stopp Tryck ned under avspelning. 4 Stäng skivfacket. Totalt antal spår på skivan Total speltid på skivan Totalt antal mappar på skivan På grund av skivinformationens struktur, tar det längre tid (ungefär 20 till 90 sekunder) att läsa en CD-R/RW-skiva inspelad i MP3- eller WMA-formatet än en normal CD. 5 Tryck på knappen / (CD / ) för att påbörja uppspelningen från spår 1. Efter att skivans sista spår spelats färdigt, stoppas enheten automatiskt. För att avbryta uppspelningen: Tryck på knappen / (CD / ) under uppspelningen. Speltiden blinkar för att indikera pausläge. Tryck på knappen / (CD / ) igen för att fortsätta uppspelningen. För att lyssna på spåret igen: Under uppspelningen, trycker du på knappen. För att gå till början på nästa spår: Under uppspelningen, trycker du på knappen. För att hoppa över ett antal spår på en gång: Tryck på knappen eller upprepade gånger tills det önskade spårnumret visas. För att påbörja uppspelningen av ett önskat spår: Tryck på knappen eller i stoppläget för att välja spårnummer och tryck sedan på knappen / (CD / ). För att spola framåt med ljud: Under uppspelningen, håller du ner knappen knappen för återuppta avspelning. Totalt antal filer (spår) på skivan. Släpp Paus Spår upp/ spår ner Snabb framspolning/ snabb omslagsspolning Tryck ned under avspelning. Tryck / (CD / ) för återuppta avspelning från pausläget. Tryck under avspelning eller medan stannad. Om du trycker knappen medan stannad, tryck / (CD / ) för starta önskat spår. Tryck och håll nere under avspelning. Släpp knappen för återuppta avspelning. Anmärkningar för CD eller MP3/WMA-skiva: Omskrivningsbara multisessionsskivor som inte är stängda, kan fortfarande spelas. Då en skiva (CD, WMA eller MP3) sätts i, visas TOC READ i flera sekunder beroende på antalet filer på skivan. Om denna indikation visas under en obegränsad tid på grund av att en ospecificerad fil spelas upp eller externa störljud etc., stäng av strömmen och sätt sedan på den igen. V-8

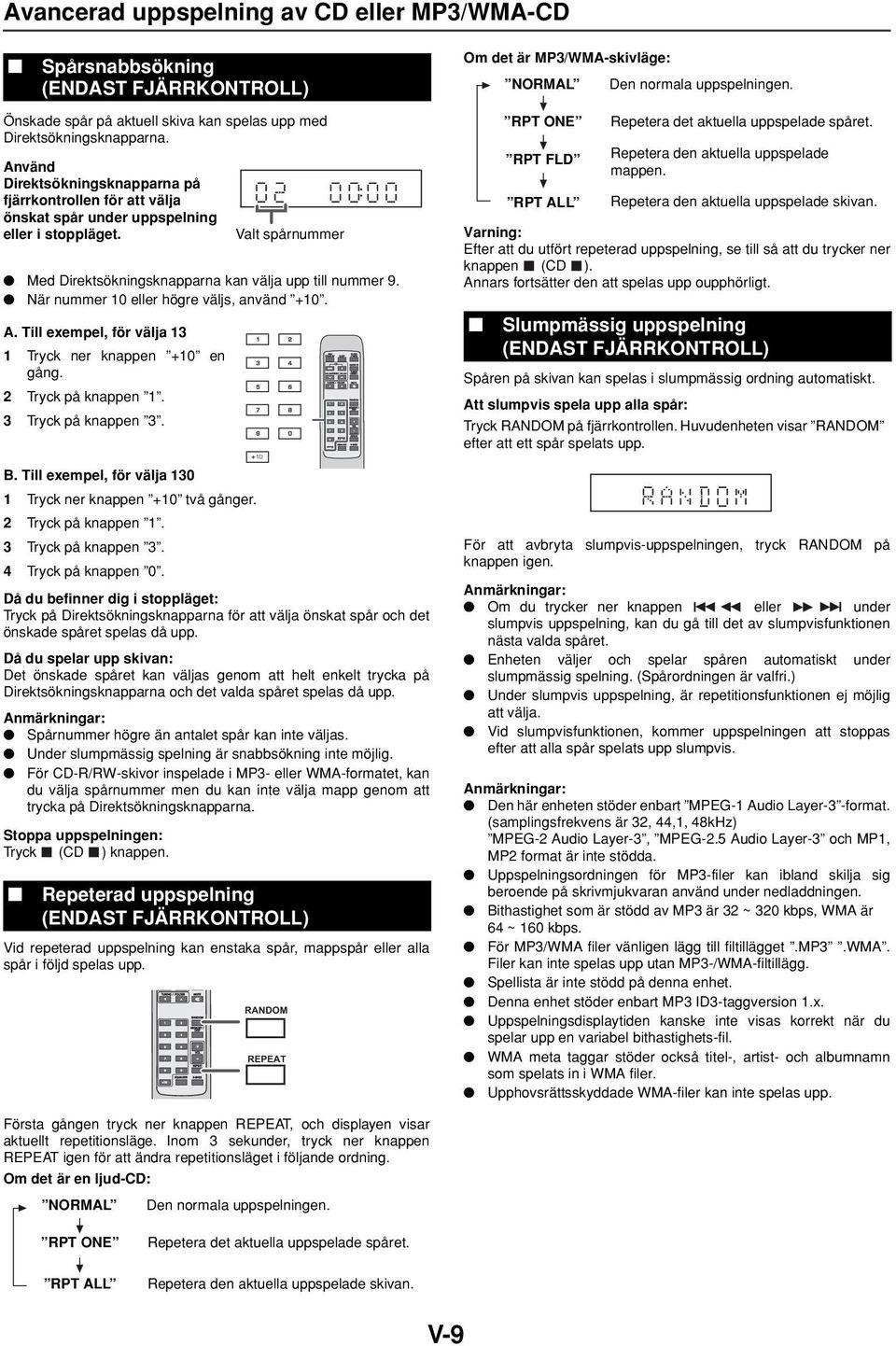

9 Avancerad uppspelning av CD eller MP3/WMA-CD Spårsnabbsökning (ENDAST FJÄRRKONTROLL) Önskade spår på aktuell skiva kan spelas upp med Direktsökningsknapparna. Använd Direktsökningsknapparna på fjärrkontrollen för att välja önskat spår under uppspelning eller i stoppläget. Valt spårnummer Med Direktsökningsknapparna kan välja upp till nummer 9. När nummer 10 eller högre väljs, använd +10. A. Till exempel, för välja 13 1 Tryck ner knappen +10 en gång. 2 Tryck på knappen 1. 3 Tryck på knappen 3. B. Till exempel, för välja Tryck ner knappen +10 två gånger. 2 Tryck på knappen 1. 3 Tryck på knappen 3. 4 Tryck på knappen 0. Då du befinner dig i stoppläget: Tryck på Direktsökningsknapparna för att välja önskat spår och det önskade spåret spelas då upp. Då du spelar upp skivan: Det önskade spåret kan väljas genom att helt enkelt trycka på Direktsökningsknapparna och det valda spåret spelas då upp. Anmärkningar: Spårnummer högre än antalet spår kan inte väljas. Under slumpmässig spelning är snabbsökning inte möjlig. För CD-R/RW-skivor inspelade i MP3- eller WMA-formatet, kan du välja spårnummer men du kan inte välja mapp genom att trycka på Direktsökningsknapparna. Stoppa uppspelningen: Tryck (CD ) knappen Repeterad uppspelning (ENDAST FJÄRRKONTROLL) Vid repeterad uppspelning kan enstaka spår, mappspår eller alla spår i följd spelas upp. 10 RANDOM REPEAT Om det är MP3/WMA-skivläge: Varning: Efter att du utfört repeterad uppspelning, se till så att du trycker ner knappen (CD ). Annars fortsätter den att spelas upp oupphörligt. NORMAL RPT ONE RPT FLD RPT ALL Den normala uppspelningen. Repetera det aktuella uppspelade spåret. Repetera den aktuella uppspelade mappen. Repetera den aktuella uppspelade skivan. Slumpmässig uppspelning (ENDAST FJÄRRKONTROLL) Spåren på skivan kan spelas i slumpmässig ordning automatiskt. Att slumpvis spela upp alla spår: Tryck RANDOM på fjärrkontrollen. Huvudenheten visar RANDOM efter att ett spår spelats upp. För att avbryta slumpvis-uppspelningen, tryck RANDOM på knappen igen. Anmärkningar: Om du trycker ner knappen eller under slumpvis uppspelning, kan du gå till det av slumpvisfunktionen nästa valda spåret. Enheten väljer och spelar spåren automatiskt under slumpmässig spelning. (Spårordningen är valfri.) Under slumpvis uppspelning, är repetitionsfunktionen ej möjlig att välja. Vid slumpvisfunktionen, kommer uppspelningen att stoppas efter att alla spår spelats upp slumpvis. Anmärkningar: Den här enheten stöder enbart MPEG-1 Audio Layer-3 -format. (samplingsfrekvens är 32, 44,1, 48kHz) MPEG-2 Audio Layer-3, MPEG-2.5 Audio Layer-3 och MP1, MP2 format är inte stödda. Uppspelningsordningen för MP3-filer kan ibland skilja sig beroende på skrivmjukvaran använd under nedladdningen. Bithastighet som är stödd av MP3 är 32 ~ 320 kbps, WMA är 64 ~ 160 kbps. För MP3/WMA filer vänligen lägg till filtillägget.mp3.wma. Filer kan inte spelas upp utan MP3-/WMA-filtillägg. Spellista är inte stödd på denna enhet. Denna enhet stöder enbart MP3 ID3-taggversion 1.x. Uppspelningsdisplaytiden kanske inte visas korrekt när du spelar upp en variabel bithastighets-fil. WMA meta taggar stöder också titel-, artist- och albumnamn som spelats in i WMA filer. Upphovsrättsskyddade WMA-filer kan inte spelas upp. Första gången tryck ner knappen REPEAT, och displayen visar aktuellt repetitionsläge. Inom 3 sekunder, tryck ner knappen REPEAT igen för att ändra repetitionsläget i följande ordning. Om det är en ljud-cd: NORMAL Den normala uppspelningen. RPT ONE RPT ALL Repetera det aktuella uppspelade spåret. Repetera den aktuella uppspelade skivan. V-9

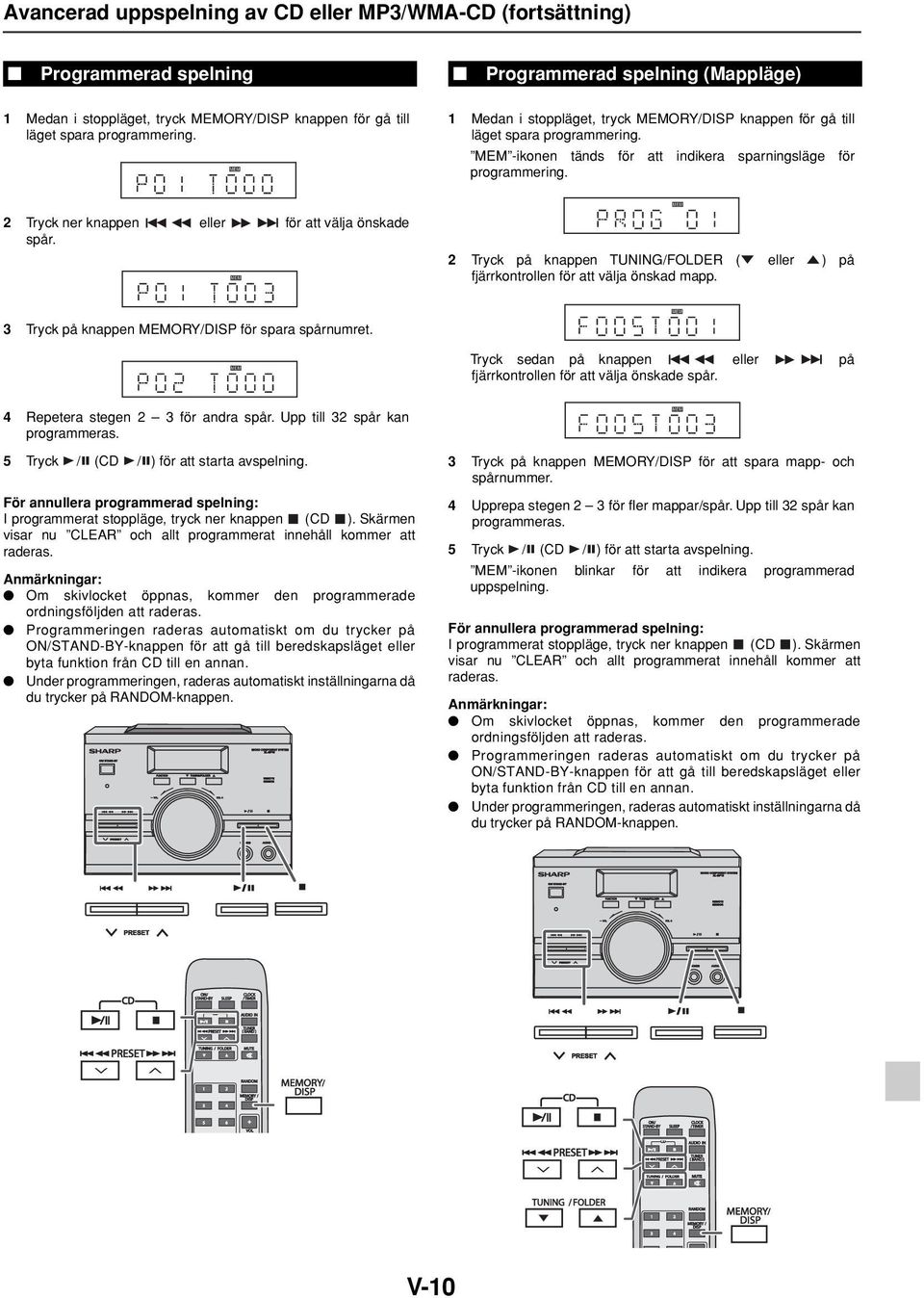

10 Avancerad uppspelning av CD eller MP3/WMA-CD (fortsättning) Programmerad spelning Programmerad spelning (Mappläge) 1 Medan i stoppläget, tryck MEMORY/DISP knappen för gå till läget spara programmering. 1 Medan i stoppläget, tryck MEMORY/DISP knappen för gå till läget spara programmering. MEM -ikonen tänds för att indikera sparningsläge för programmering. 2 Tryck ner knappen eller för att välja önskade spår. 2 Tryck på knappen TUNING/FOLDER ( eller ) på fjärrkontrollen för att välja önskad mapp. 3 Tryck på knappen MEMORY/DISP för spara spårnumret. Tryck sedan på knappen eller på fjärrkontrollen för att välja önskade spår. 4 Repetera stegen 2 3 för andra spår. Upp till 32 spår kan programmeras. 5 Tryck / (CD / ) för att starta avspelning. För annullera programmerad spelning: I programmerat stoppläge, tryck ner knappen (CD ). Skärmen visar nu CLEAR och allt programmerat innehåll kommer att raderas. Anmärkningar: Om skivlocket öppnas, kommer den programmerade ordningsföljden att raderas. Programmeringen raderas automatiskt om du trycker på ON/STAND-BY-knappen för att gå till beredskapsläget eller byta funktion från CD till en annan. Under programmeringen, raderas automatiskt inställningarna då du trycker på RANDOM-knappen. 3 Tryck på knappen MEMORY/DISP för att spara mapp- och spårnummer. 4 Upprepa stegen 2 3 för fler mappar/spår. Upp till 32 spår kan programmeras. 5 Tryck / (CD / ) för att starta avspelning. MEM -ikonen blinkar för att indikera programmerad uppspelning. För annullera programmerad spelning: I programmerat stoppläge, tryck ner knappen (CD ). Skärmen visar nu CLEAR och allt programmerat innehåll kommer att raderas. Anmärkningar: Om skivlocket öppnas, kommer den programmerade ordningsföljden att raderas. Programmeringen raderas automatiskt om du trycker på ON/STAND-BY-knappen för att gå till beredskapsläget eller byta funktion från CD till en annan. Under programmeringen, raderas automatiskt inställningarna då du trycker på RANDOM-knappen. V-10

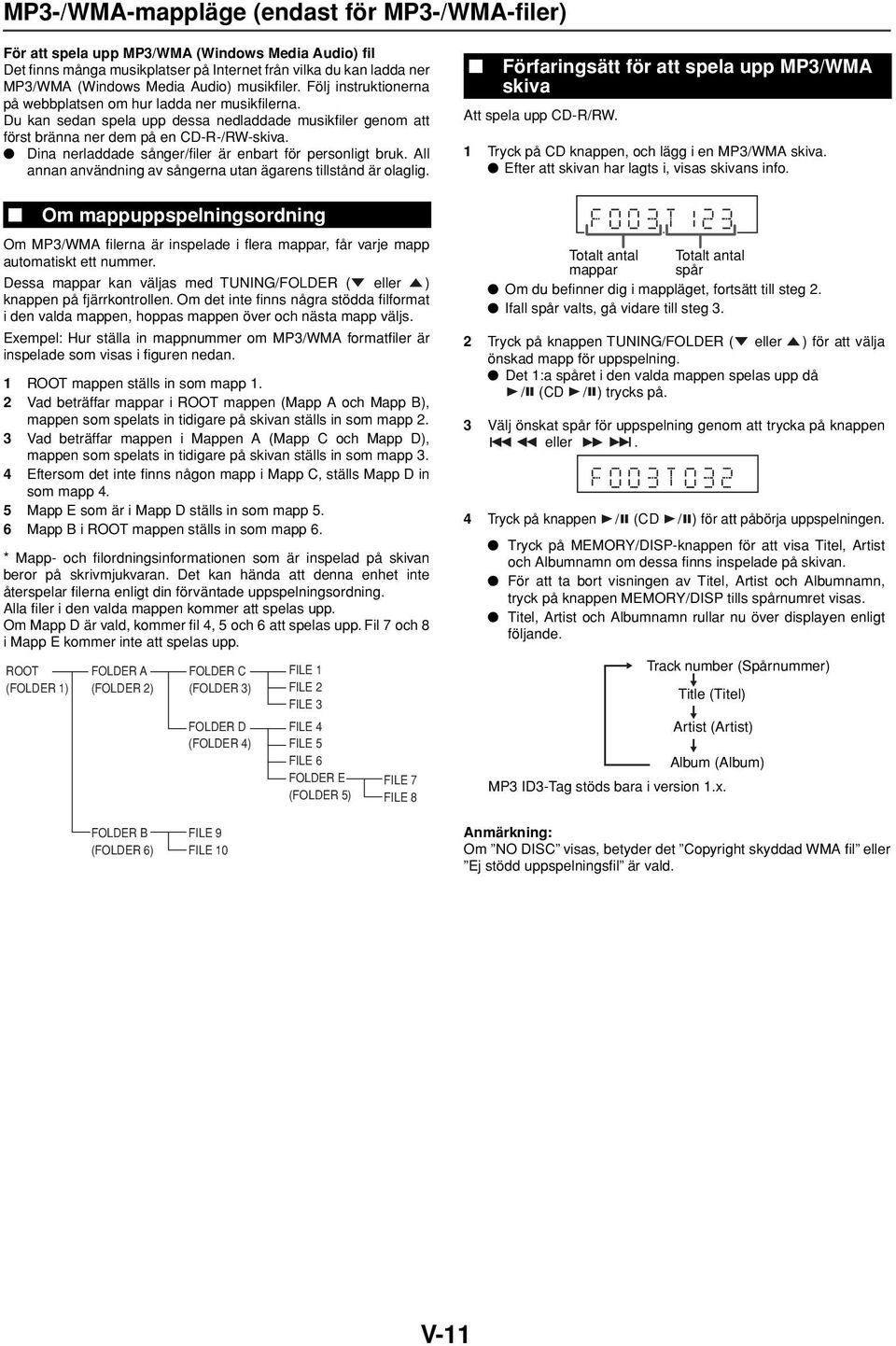

11 MP3-/WMA-mappläge (endast för MP3-/WMA-filer) För att spela upp MP3/WMA (Windows Media Audio) fil Det finns många musikplatser på Internet från vilka du kan ladda ner MP3/WMA (Windows Media Audio) musikfiler. Följ instruktionerna på webbplatsen om hur ladda ner musikfilerna. Du kan sedan spela upp dessa nedladdade musikfiler genom att först bränna ner dem på en CD-R-/RW-skiva. Dina nerladdade sånger/filer är enbart för personligt bruk. All annan användning av sångerna utan ägarens tillstånd är olaglig. Om mappuppspelningsordning Om MP3/WMA filerna är inspelade i flera mappar, får varje mapp automatiskt ett nummer. Dessa mappar kan väljas med TUNING/FOLDER ( eller ) knappen på fjärrkontrollen. Om det inte finns några stödda filformat i den valda mappen, hoppas mappen över och nästa mapp väljs. Exempel: Hur ställa in mappnummer om MP3/WMA formatfiler är inspelade som visas i figuren nedan. 1 ROOT mappen ställs in som mapp 1. 2 Vad beträffar mappar i ROOT mappen (Mapp A och Mapp B), mappen som spelats in tidigare på skivan ställs in som mapp 2. 3 Vad beträffar mappen i Mappen A (Mapp C och Mapp D), mappen som spelats in tidigare på skivan ställs in som mapp 3. 4 Eftersom det inte finns någon mapp i Mapp C, ställs Mapp D in som mapp 4. 5 Mapp E som är i Mapp D ställs in som mapp 5. 6 Mapp B i ROOT mappen ställs in som mapp 6. * Mapp- och filordningsinformationen som är inspelad på skivan beror på skrivmjukvaran. Det kan hända att denna enhet inte återspelar filerna enligt din förväntade uppspelningsordning. Alla filer i den valda mappen kommer att spelas upp. Om Mapp D är vald, kommer fil 4, 5 och 6 att spelas upp. Fil 7 och 8 i Mapp E kommer inte att spelas upp. ROOT (FOLDER 1) FOLDER A (FOLDER 2) FOLDER C (FOLDER 3) FOLDER D (FOLDER 4) FILE 1 FILE 2 FILE 3 FILE 4 FILE 5 FILE 6 FOLDER E (FOLDER 5) FILE 7 FILE 8 Förfaringsätt för att spela upp MP3/WMA skiva Att spela upp CD-R/RW. 1 Tryck på CD knappen, och lägg i en MP3/WMA skiva. Efter att skivan har lagts i, visas skivans info. Totalt antal Totalt antal mappar spår Om du befinner dig i mappläget, fortsätt till steg 2. Ifall spår valts, gå vidare till steg 3. 2 Tryck på knappen TUNING/FOLDER ( eller ) för att välja önskad mapp för uppspelning. Det 1:a spåret i den valda mappen spelas upp då / (CD / ) trycks på. 3 Välj önskat spår för uppspelning genom att trycka på knappen eller. 4 Tryck på knappen / (CD / ) för att påbörja uppspelningen. Tryck på MEMORY/DISP-knappen för att visa Titel, Artist och Albumnamn om dessa finns inspelade på skivan. För att ta bort visningen av Titel, Artist och Albumnamn, tryck på knappen MEMORY/DISP tills spårnumret visas. Titel, Artist och Albumnamn rullar nu över displayen enligt följande. MP3 ID3-Tag stöds bara i version 1.x. Track number (Spårnummer) Title (Titel) Artist (Artist) Album (Album) FOLDER B (FOLDER 6) FILE 9 FILE 10 Anmärkning: Om NO DISC visas, betyder det Copyright skyddad WMA fil eller Ej stödd uppspelningsfil är vald. V-11

12 ON/ STAND-BY Lyssning till radio ON/ STAND-BY Memorering av station Du kan memorera 40 FM- och AM-stationer i minnet och återkalla dem med knapptryck ( ( eller )). FUNCTION 1 Gör stegen 1-3 i Stationsinställning på sidan Tryck MEMORY/DISP för gå till läget spara förinställd inställning. TUNING FOLDER TUNER BAND MEMORY DISP 3 Inom 5 sekunder, trycker du på knappen ( eller ) för att välja kanalen som ska förinställas. 4 Tryck på knappen MEMORY/DISP. I det här exemplet, är FM-stationen 103,25 MHz förinställd på FM-kanal 9. 5 Repetera stegen ovan för att lägga till fler förinställda kanaler. När du förinställer en ny station, raderas den tidigare förinställda stationen. Stationsinställning 1 Tryck på knappen ON/STAND-BY för att slå till strömmen. 2 Tryck ner knappen TUNER på fjärrkontrollen eller knappen FUNCTION upprepade gånger på huvudenheten för att välja funktionen tuner. 3 Tryck på knappen TUNING/FOLDER ( eller ) för att ställa in önskad station. Manuell stationsinställning: Tryck TUNING/FOLDER ( eller ) knappen flera gånger om så behövs för ställa in önskad station. Automatisk stationsinställning: När TUNING/FOLDER ( eller ) knappen trycks längre än 0,5 sekunder börjar sökning automatiskt och kanalväljaren stannar vid först mottagbara sändningsstation. Anmärkningar: Vid radiostörningar stannar sökinställning automatiskt. Sökinställning hoppar över svaga signalstationer. För avbryta sökinställning, tryck på knappen TUNING/FOLDER ( eller ) knappen igen. För att motta en FM-stereosändning: Tryck på knappen TUNER (BAND) för att välja stereoläge så att ST -indikatorn lyser upp. Om FM-mottagningen är svag, tryck TUNER (BAND) -knappen så att ST -indikatorn slocknar. Mottagningen ändras till mono och ljudet blir klarare. Anmärkning: Hjälpfunktionen skyddar memorerade stationer i några timmer vid strömavbrott eller när strömsladden kopplas från. Stationssnabbval Tryck ( eller ) i mindre än 0,5 sekunder för att välja önskad station. För söka upp förinställda stationer Memorerade stationer i minnet kan sökas upp automatiskt. (Förinställd minnessökning). 1 Tryck ner knappen ( eller ) i mer än 0,5 sekunder. Förinställt nummer blinkar och förinställda stationer ställs in i följd, 5 sekunder vardera. 2 Tryck på knappen ( eller ) igen när önskad station sökts upp. FM stereomodindikator V-12

13 Timer och automatisk avstängning 10 För att välja CD, tryck på knappen / (CD / ) och därefter pa CLOCK/TIMER-knappen. 11 För att välja TUNER, tryck på knappen TUNER (BAND) och därefter på CLOCK/TIMER-knappen. Timeruppspelning Före inställning av timern: 1 Kontrollera att klockan är inställd till korrekt tid (hänvisa till sidan 7). Om inte inställd kan du inte använda timerfunktionen. 2 För timeruppspelning, sätt i skivan som ska spelas upp. ELLER 12 Välj en station genom att trycka på knappen ( eller ) och därefter på CLOCK/TIMER-knappen för att ställa in den valda stationen. 1 Tryck på knappen ON/STAND-BY för att slå till strömmen. 2 Tryck in CLOCK/TIMER-knappen i ungefär 2 sekunder. ELLER 3 Inom 10 sekunder, tryck in CLOCK/TIMER-knappen igen. 4 Tryck på knappen ( eller ) för justera timmen och tryck sedan CLOCK/TIMER. 13 För att välja ett förinställt kanalnummer, tryck på knappen ( eller ) och därefter på CLOCK/TIMER-knappen. 5 Tryck på knappen ( eller ) för att ställa in minut och tryck därefter på CLOCK/TIMER-knappen. 6 Växla inmatninen med knappen ( eller ) och välj TMR-OFF och tryck därefter på CLOCK/TIMER-knappen. 14 -indikatorn tänds och enheten är klar för timeruppspelning. 15 Tryck ON/STAND-BY knappen för att gå till beredskapsläget. Tryck på knappen CLOCK/TIMER för att bekräfta timerinställningen. 16 Då den förinställda tiden nås, börjar uppspelningen. -indikatorn blinkar för att visa timeruppspelning. 17 När timerns sluttid nås, går systemet automatiskt till beredskapsläget. Kontrollera timerinställningen: 1 Tryck ner knappen CLOCK/TIMER upprepat för att visa enligt följande: 7 Tryck på knappen ( eller ) för att ställa in timme och tryck därefter på CLOCK/TIMER-knappen. 8 Tryck på knappen ( eller ) för att ställa in minut och tryck därefter på CLOCK/TIMER-knappen. 9 För att välja uppspelningskälla för timern, växla inmatningen med knappen ( eller ) och välj SOURCE. Avbryta timerinställningen: Tryck in SLEEP-knappen i 2 sekunder. och displayen visar TMR-OFF. Återanvända memorerad timerinställning: -indikatorn försvinner Timerinställningen memoreras när inmatad. För att återanvända samma inställning, tryck ner knappen SLEEP i 2 sekunder. -indikatorn tänds och displayen visar TMR-ON. Anmärkningar: Efter att du valt uppspelningskälla, och du trycker på knappen CLOCK/TIMER för att bekräfta, kommer SOURCE att visas blinkande i 2 sekunder, och därefter går enheten till senaste funktionen. När den förinställda tiden nås, börjar uppspelningen med den aktuella inställningen om ingen uppspelningskälla valts. Volymen kan inte förinställas vid inställning av timern. V-13

14 ON/ STAND-BY Timer och automatisk avstängning (fortsättning) Automatisk avstängning Radion, CD:n och ljudet i läge kan stängas av automatiskt. 1 Spela önskad ljudkälla. 2 Tryck på SLEEP-knappen upprepade gånger för att välja tid. (Maximalt: 90 minuters - Minimalt: 10 minuters) Förbättring av ditt system Anslutningssladden ingår inte. Köp en i handeln anskaffbar sladd som visas nedan. Portabel ljudspelare, etc. Ljudkabel (ingår inte) 3 Enheten går automatiskt till beredskapsläget efter förinställd tid gått ut. Bekräfta återstående avstängningstid: 1 Tryck ner knappen SLEEP en gång. Återstående avstängningstid visas i cirka 10 sekunder. Du kan ändra återstående avstängningstid medan den visas genom att trycka SLEEP (stegen 2). Hur automatisk avstängning annulleras: Annullera automatisk avstängning utan att ställa systemet till beredskapsläget som följer. 1 Tryck på SLEEP-knappen upprepade gånger för att välja SLEEP 00. För att använda timer och avstängning samtidigt Automatisk avstängning och timeravspelning: Till exempel, du kan somna in med att lyssna till radion och vakna upp till CD nästa morgon. 1 Ställ in avstängningstiden (hänvisa Automatisk avstängning ). 2 Då timern för automatisk avstängning är inställd, ställ in timeruppspelningen (stegen 2-14, sida 13). Avstängningsinställning 90 minuters Avstängningsspelning stannar automatiskt. Timeravspelningsinställning Önskad tid Timeravspelningsstartid Sluttid Anmärkning: Förhindra störningar genom att placera enheten på avstånd från TV:n. Lyssna på uppspelat ljud från portabel ljudspelare, etc. 1 Använd anslutningssladd för att ansluta den portabla ljudspelaren etc. till -uttaget. 2 Tryck på knappen ON/STAND-BY för att slå till strömmen. 3 Tryck på knappen. 4 Spela anslutna komponenter. Om volymnivån för den anslutna enheten är för hög kan ljudstörningar inträffa. Om detta skulle inträffa sänker du volymen för den anslutna enheten. Om volymnivån är för låg ökar du volymen för den anslutna enheten. Hörlurar Vrid inte på volymen till full nivå då apparaten sätts på. Lyssna på musik på måttliga nivåer. För mycket lyssning i hörlurar med hög volym kan orsaka hörselskador. Minska nivån innan hörlurarna kopplas till eller från. Se till att hörlurarna har en anslutningsplugg på 3,5 mm och en impedans på 16 till 50 ohm. Rekommenderad impedans är 32 ohm. När hörlurarna sticks in kopplas högtalarna automatiskt bort. Justera ljudnivån med VOLUME ratten. V-14

15 Problemlösningsdiagram Många möjliga problem kan du själv lösa utan behöva anlita servicetekniker. Om felaktigheter finns i denna produkt, kontrollera följande före du kontaktar auktoriserd SHARP återförsäljare eller serviceverkstad. Allmänt Symptom Klockan är inte inställd till rätt tid. Enheten svarar inte när knapp trycks. Möjlig orsak Strömavbrott? Nollställ klockan. (Se sid. 7) Sätt enheten till beredskapsläget och slå sedan till strömmen igen. Om enheten fortfarande fungerar felaktigt, nollställ den. (Se sid. 15) Inget ljud hörs. Är ljudnivån satt till MIN? Är hörlurarna anslutna? Är högtalarsladdarna frånslutna? Plötsliga temperaturförändringar, förvaring eller användning i mycket fuktig klimatmijö kan orsaka fuktkondens på insidan av höljet (CD-pickup, etc.) eller på fjärrkontrollens sändare. Fuktkondens kan orsaka felfunktion i enheten. Om detta inträffar, lämna strömmen på utan skiva inuti enheten tills normal uppspelning är möjlig (cirka 1 timme). Torka av fuktkondens på sändaren med mjuk duk före enheten används. Fuktkondens Om problem uppstår När produkten utsätts för starka yttre störningar (mekaniska stötar, kraftig statisk elektricitet, onormal spänning från blixtar, etc.) eller används fel fungerar den inte. Om dessa problem inträffar, gör följande: 1 Ställ enheten till beredskapsläget och slå på strömmen igen. 2 Om enheten inte har återställts till föregående funktion, koppla den från och till och slå sedan på strömmen. Anmärkning: Om ingendera förfarande ovan återställer enheten radera hela minnet genom nollställa det. CD spelare Symptom Avspelning startar inte. Uppspelning avbryts i mitten eller görs inte riktigt. Avspelningsljud hoppas över eller avbryts mitt i spåret. Fjärrkontroll Symptom Fjärrkontrollen fungerar inte. Kanalväljare Symptom Ovanliga störningar hörs fortlöpande från radion. Möjlig orsak Är skivan inlagd upp och ner? Motsvarar skivan standardkraven? Är skivan krökt eller repad? Är enheten nära plats med kraftiga vibrationer? Är skivan mycket smutsig? Har fuktkondens bildats inuti enheten? Möjlig orsak Är enhetens strömplugg instucken? Är batteripolariteten rätt? Är batterierna slut? Är avståndet eller vinkeln rätt? Mottar fjärrkontrollsensorn starkt ljus? Möjlig orsak Är enheten placerad nära TV eller dator? Är FM antennen eller AM ramantennen riktigt placerade? Flytta anntennen bort från nätkabeln om de är nära varandra. 1 Tryck ON/STAND-BY knappen för att gå till beredskapsläget. 2 Tryck och håll nere TUNING/FOLDER och tryck ner knappen ON/STAND-BY på huvudenheten. RESET visas. Varning: Detta förfarande raderar alla data memorerade i minnet, inklusive klocka, timerinställningar, tunerinställningar och CD-program. Ta ur alla CD skivorna från enheten. Se till att ingen CD finns i skivsläden. Därefter, sätt enheten i standbyläge. Transportera enheten med skivor kvar inuti kan skada enheten. Fabriksåterställning, nollställa hela minnet Före transport av enheten Skötsel av CD-skivor CD skivor är ganska skadebeständiga, men felspårning kan inträffa på grund av smuts som samlats på skivytan. Följ nedanstående anvisningar för bästa njutning av din CD skivsamling och spelare. Skriv inget på någon av skivans sidor, särskilt inte på sidan utan etikett där signalerna avläses. Gör inga markeringar på denna sida. Håll skivorna borta från solljus, värme och väta. Håll alltid i skivans kanter. Fingeravtryck, smuts eller vattendroppar på skivan kan orsaka brus eller felspårning. Rengör en smutsig skiva eller en som inte avspelas ordentligt med en mjuk, torr duk och torka av från skivans mitt ut mot kanterna. NEJ JA Rätt V-15

16 ON/STAND BY Underhåll Rengöring av höljet Torka enheten regelbundet med en mjuk duk och utspädd tvållösning, och torka sedan av med en torr duk. Varning: Använd inte kemikalier för rengöring (bensin, thinner, etc.). Höljets yta kan skadas. Använd inte olja inuti enheten. Detta kan orsaka felaktig funktion. Rengöra CD-pickuplinsen Rör inte laserpickuplinsen. Om fingeravtryck eller smuts samlas på pickupen, gör försiktigt ren den med en torr bomullstopp. Tekniska data Som ett led i fortlöpande tekniska förbättringar förbehåller sig SHARP rätten att göra ändringar i utformning och tekniska data utan tidigare anmälan. Angivna tekniska data för prestanda är nominella värden för serietillverkade enheter. Det kan finnas vissa avvikelser från dessa värden för individuella enheter. Allmänt Strömkälla Effektförbrukning Mått Vikt Växelström V ~ 50/60 Hz Ström till: 15 W Ström beredskap: 0,6 W(*) Bredd: 200 mm Höjd: 137 mm Djup: 210 mm 1,5 kg (*) Detta strömförbrukningsvärde gäller när huvudenheten är satt i standby-läge. Förstärkare Uteffekt Utgångskontakter Ingångskontakter MPO: 12 W (6 W + 6 W) (10% T.H.D.) RMS: 10 W (5 W + 5 W) (10% T.H.D.) RMS: 8 W (4 W + 4 W) (1% T.H.D.) Högtalare: 4 ohm Hörlurar: ohm (rekommenderas: 32 ohm) Audio In (ljudsignal): 250 mv/47 k ohm CD spelare Typ Signalavläsning D/A konverterfilter Frekvensomfång Dynamikområde 1 skiva toppmatad Kontaktlös, 3-strålig halvledarlaserpickup Multi-bit D/A-konverterare Hz 90 db (1 khz) Kanalväljare Frekvensomfång Annat FM: 87,5-108 MHz AM: KHz Maximalt antal stationer som kan lagras är 40 förinställningar. Högtalare Typ Maximal ineffekt Märkineffekt Impedans Mått Vikt 1-vägs högtalarsystem 10 cm Full Räckvidds 10 W 5 W 4 ohm Bredd: 135 mm Höjd: 160 mm Djup: 165 mm 0,87 kg/styck V-16
