1 Maestro GSM modem

2 GSM -att nå litet längre GSM-modem är trådlösa modem som kommunicerar via GSMnätet med tekniker som GSM, GPRS eller EDGE. Modemen från Maestro Wireless är robusta modem för trådlös kommunikation som tillverkats och levererats till den svenska marknaden sedan En hög kvalitetsnivå borgar för investering med lång varaktighet. Modemen lämpar sig för mobila installationer, som fordonsmonterade positioneringssystem, och fasta installationer, som i mätvärdesinsamlingssystem, system som sitter monterade på samma plats i 10-tals år. I bägge fallen levererar Maestro modemen pålitlighet och långsiktighet. Nå dit du vill GSM modemen från Maestro Wireless når utrustningar över hela jorden i krävande applikationer som ställer krav på tillgänglighet och tillförlitlighet. Maestro modemen har tals nöjda användare spridda inom olika branscher med vitt skilda krav, användningsområden och önskemål. Vanliga användningsområden är mätvärdesinsamling, automationssystem, positioneringssystem, betalningssystem, driftsövervakning och fastighetsautomation, men självklart är användningsområdena fler än så. GSM-modem är operatörsberoende lösningar och från tid till annan varierar utbudet av erbjudanden från olika aktörer, eftersom vi har ett nära samarbete med branschens ledande operatörer kan vi rekommendera vilket abonnemang som passar dig, hjälpa dig att teckna abonnemanget och leverera ett modem med SIM-kort installerat. Generöst modemutbud Maestro GSM modem finns i fyra olika grundutföranden som täcker de flesta behov av pålitlig kommunikation via de publika näten. Maestros GSM modem har kraftfulla, inbyggda mjukvaruapplikationer som ger ytterligare användningsområden för modemen och som minskar behovet av intelligens eller anpassningar i de system som kopplas till dem. Modemen är anpassade för installation i industriella applikationer och kan monteras på DIN-skena.

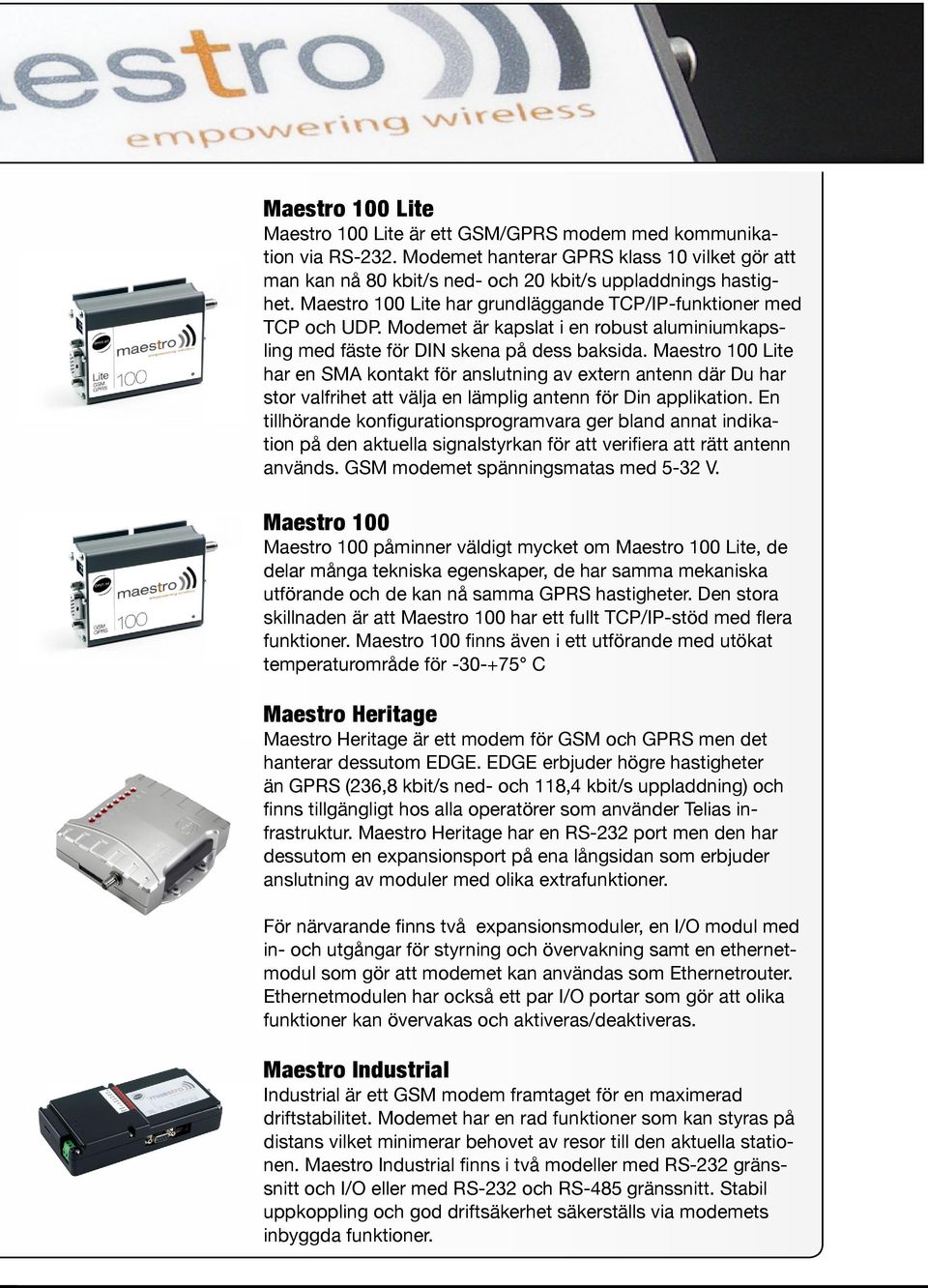

3 Maestro 100 Lite Maestro 100 Lite är ett GSM/GPRS modem med kommunikation via RS-232. Modemet hanterar GPRS klass 10 vilket gör att man kan nå 80 kbit/s ned- och 20 kbit/s uppladdnings hastighet. Maestro 100 Lite har grundläggande TCP/IP-funktioner med TCP och UDP. Modemet är kapslat i en robust aluminiumkapsling med fäste för DIN skena på dess baksida. Maestro 100 Lite har en SMA kontakt för anslutning av extern antenn där Du har stor valfrihet att välja en lämplig antenn för Din applikation. En tillhörande konfigurationsprogramvara ger bland annat indikation på den aktuella signalstyrkan för att verifiera att rätt antenn används. GSM modemet spänningsmatas med 5-32 V. Maestro 100 Maestro 100 påminner väldigt mycket om Maestro 100 Lite, de delar många tekniska egenskaper, de har samma mekaniska utförande och de kan nå samma GPRS hastigheter. Den stora skillnaden är att Maestro 100 har ett fullt TCP/IP-stöd med flera funktioner. Maestro 100 finns även i ett utförande med utökat temperaturområde för C Maestro Heritage Maestro Heritage är ett modem för GSM och GPRS men det hanterar dessutom EDGE. EDGE erbjuder högre hastigheter än GPRS (236,8 kbit/s ned- och 118,4 kbit/s uppladdning) och finns tillgängligt hos alla operatörer som använder Telias infrastruktur. Maestro Heritage har en RS-232 port men den har dessutom en expansionsport på ena långsidan som erbjuder anslutning av moduler med olika extrafunktioner. För närvarande finns två expansionsmoduler, en I/O modul med in- och utgångar för styrning och övervakning samt en ethernetmodul som gör att modemet kan användas som Ethernetrouter. Ethernetmodulen har också ett par I/O portar som gör att olika funktioner kan övervakas och aktiveras/deaktiveras. Maestro Industrial Industrial är ett GSM modem framtaget för en maximerad driftstabilitet. Modemet har en rad funktioner som kan styras på distans vilket minimerar behovet av resor till den aktuella stationen. Maestro Industrial finns i två modeller med RS-232 gränssnitt och I/O eller med RS-232 och RS-485 gränssnitt. Stabil uppkoppling och god driftsäkerhet säkerställs via modemets inbyggda funktioner.

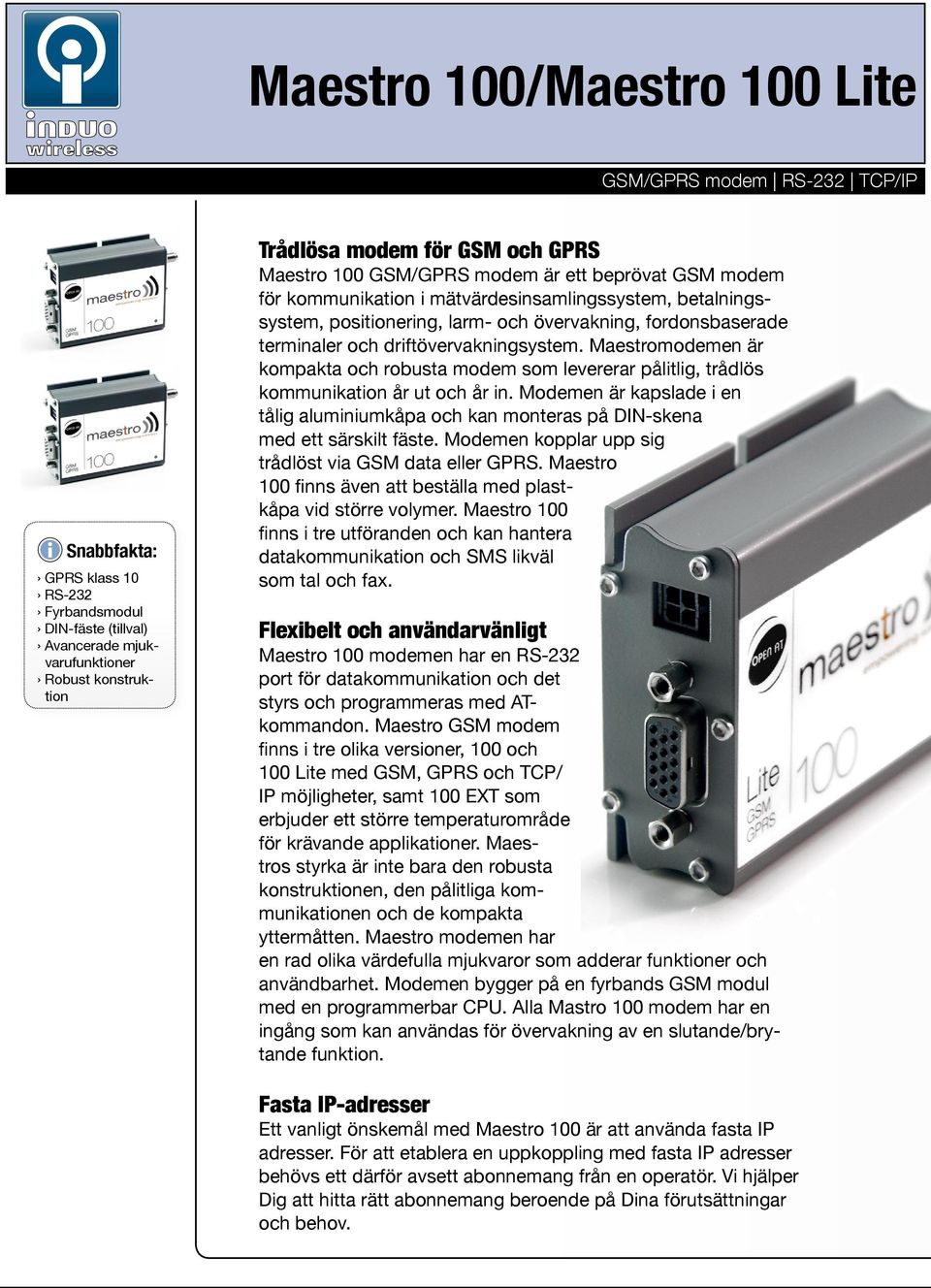

4 Maestro 100/Maestro 100 Lite GSM/GPRS modem RS-232 TCP/IP Snabbfakta: GPRS klass 10 RS-232 Fyrbandsmodul DIN-fäste (tillval) Avancerade mjukvarufunktioner Robust konstruktion Trådlösa modem för GSM och GPRS Maestro 100 GSM/GPRS modem är ett beprövat GSM modem för kommunikation i mätvärdesinsamlingssystem, betalningssystem, positionering, larm- och övervakning, fordonsbaserade terminaler och driftövervakningsystem. Maestromodemen är kompakta och robusta modem som levererar pålitlig, trådlös kommunikation år ut och år in. Modemen är kapslade i en tålig aluminiumkåpa och kan monteras på DIN-skena med ett särskilt fäste. Modemen kopplar upp sig trådlöst via GSM data eller GPRS. Maestro 100 finns även att beställa med plastkåpa vid större volymer. Maestro 100 finns i tre utföranden och kan hantera datakommunikation och SMS likväl som tal och fax. Flexibelt och användarvänligt Maestro 100 modemen har en RS-232 port för datakommunikation och det styrs och programmeras med ATkommandon. Maestro GSM modem finns i tre olika versioner, 100 och 100 Lite med GSM, GPRS och TCP/ IP möjligheter, samt 100 EXT som erbjuder ett större temperaturområde för krävande applikationer. Maestros styrka är inte bara den robusta konstruktionen, den pålitliga kommunikationen och de kompakta yttermåtten. Maestro modemen har en rad olika värdefulla mjukvaror som adderar funktioner och användbarhet. Modemen bygger på en fyrbands GSM modul med en programmerbar CPU. Alla Mastro 100 modem har en ingång som kan användas för övervakning av en slutande/brytande funktion. Fasta IP-adresser Ett vanligt önskemål med Maestro 100 är att använda fasta IP adresser. För att etablera en uppkoppling med fasta IP adresser behövs ett därför avsett abonnemang från en operatör. Vi hjälper Dig att hitta rätt abonnemang beroende på Dina förutsättningar och behov.

5 Maestro Wireless Package Maestro Wireless Package är en PC baserad mjukvarulösning till Maestro modemen. Maestro Wireless Package kan till exempel användas för att kontrollera modemets aktuella fältstyrka, ett bra stöd för att hitta den optimala antennplaceringen vid test, installation eller idriftsättning. Förutom den aspekten används Maestro Wireless Package för konfiguration av Maestro modemen. Mjukvarans konfiguration är snabb och intuitiv, funktioner kan väljas med kryssrutor direkt på skärmen. Dessutom kan du lika lätt använda mjukvaran för att skicka SMS eller göra ändringar direkt i adressboken. Maestro Smart Pack Maestro Smart Pack installeras i Maestro 100 och erbjuder fem tilläggsfunktioner. Auto TCP/UDP, kopplar upp en TCP- eller UDP-anslutning via GPRS automatiskt. Med Auto TCP (tidigare kallad Autogprs) så läggs alla parametrar för GPRS anslutningen in i modemet. Din utrustning behöver då inte bevaka att modemet är on-line eller initiera en ny uppkoppling när den vill koppla upp sig. Med Auto TCP är modemet ständigt uppkopplat, lägg in rätt parametrar från start och modemet kopplar automatiskt upp sig. Om strömmen bryts initierar modemet automatiskt uppkopplingen igen. Remote AT gör att du kan skicka AT kommandon som SMS meddelanden till modemet och utföra olika funktioner, modemet genomför AT-kommandot och återkopplar med ett SMS. I/O styrda AT kommandon aktiveras när modemets ingång sluts och fungerar då som en enkel larmsändare och skickar ett förprogrammerat SMS till den mottagare du lagt in. Call Screening är en funktion som avvisar obehöriga telefonnummer. Lägg in behöriga nummer i modemet, resten avvisas automatiskt. Modem Status Check gör att du via SMS kan få besked om modemets signalstyrka, aktuell IP adress, nivå på matningsspänning samt en check av modemets ROM. Du kan ställa kontrollen till att göras med förbestämda intervaller eller sätta gränsvärden för när modemet skall rapportera avvikelser via SMS.

6 Maestro Event Reporter Maestro GPRS Router Maestro SMS Server Maestro Event Reporter Mjukvara för övervakning och utalarmering via SMS. Event Reporter används i MODBUS system och kan avläsa upp till 31 st anslutna enheter per modem. Om något värde avviker från det normala så skickas SMS till numren på mottagarlistan. Event Reporter Client installeras i modemets CPU och i mjukvaran programmeras gränsvärden för alla parametrar samt en mottagarlista för de nummer som skall ta emot SMS-larmen (upp till 20 nummer kan lagras). Till systemet kan även en server anslutas, på en PC installeras Client Reporter Server och ansluts till ett Maestro modem. Servermjukvaran registrerar varje felmeddelande som skickas ut som SMS och sparar det i en databas för senare användning vilket gör det till ett bra verktyg för att utvärdera och förstå vad som inte fungerar som det ska i en anläggning. Maestro GPRS Router Maestro GPRS router används när man vill överföra information dubbelriktat via GPRS men saknar möjligheten att i den egna applikationen kommunicera via understationer över internet. GPRS Router Client installeras i GSM modemet på varje understation. På den egna serven installeras GPRS Router Server som hanterar kommunikationen från understationerna, klienterna och skickar dem vidare till Din applikation. Fördelen med GPRS Router är att Du kan integrera en GPRS kommunikation utan att göra anpassningar till Ditt eget system. Ditt system konfigureras för kommunikation via RS-232 medan GPRS Router Servern i själva verket hämtar information trådlöst via GPRS från dina understationer. Maestro SMS Server Överför RS-232 data via SMS istället för GPRS eller GSM data. Modemet konverterar inkommande data till ett eller flera SMS. SMS:et skickas vidare till ett mottagande Maestromodem som konverterar tillbaka SMS:et till datapaket som skickas ut på RS- 232 porten igen. Maestro SMS server installeras i varje modem och erbjuder bland annat 128 bitars kryptering av den data som skickas som SMS. Systemen byggs så att modemen är händelsestyrda och skickar SMS när det behövs, eller så kan varje modem pollas av. Pollning är inte implementerat i modemen utan sköts av den anslutna utrustningen.

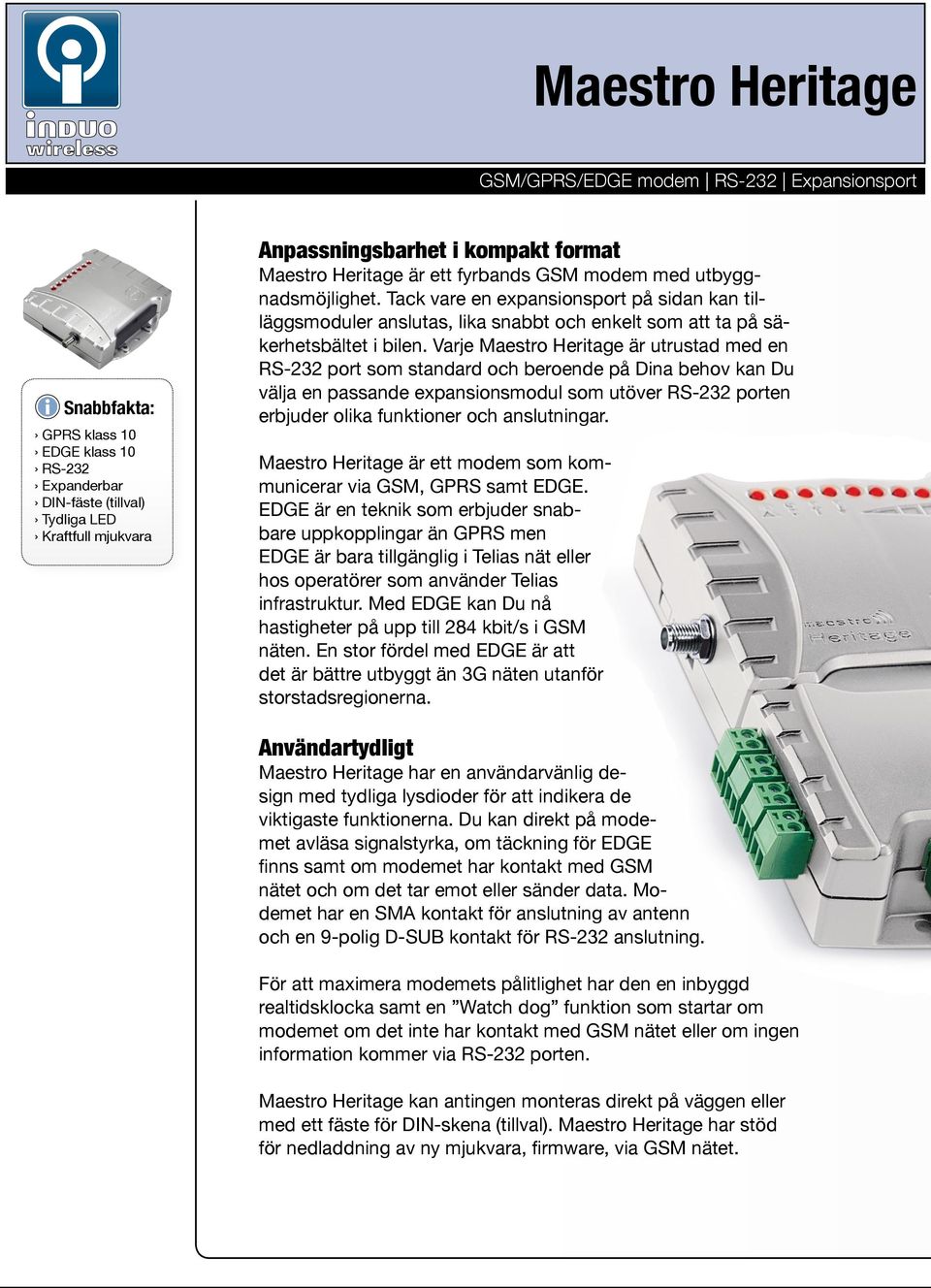

7 Maestro Heritage GSM/GPRS/EDGE modem RS-232 Expansionsport Snabbfakta: GPRS klass 10 EDGE klass 10 RS-232 Expanderbar DIN-fäste (tillval) Tydliga LED Kraftfull mjukvara Anpassningsbarhet i kompakt format Maestro Heritage är ett fyrbands GSM modem med utbyggnadsmöjlighet. Tack vare en expansionsport på sidan kan tilläggsmoduler anslutas, lika snabbt och enkelt som att ta på säkerhetsbältet i bilen. Varje Maestro Heritage är utrustad med en RS-232 port som standard och beroende på Dina behov kan Du välja en passande expansionsmodul som utöver RS-232 porten erbjuder olika funktioner och anslutningar. Maestro Heritage är ett modem som kommunicerar via GSM, GPRS samt EDGE. EDGE är en teknik som erbjuder snabbare uppkopplingar än GPRS men EDGE är bara tillgänglig i Telias nät eller hos operatörer som använder Telias infrastruktur. Med EDGE kan Du nå hastigheter på upp till 284 kbit/s i GSM näten. En stor fördel med EDGE är att det är bättre utbyggt än 3G näten utanför storstadsregionerna. Användartydligt Maestro Heritage har en användarvänlig design med tydliga lysdioder för att indikera de viktigaste funktionerna. Du kan direkt på modemet avläsa signalstyrka, om täckning för EDGE finns samt om modemet har kontakt med GSM nätet och om det tar emot eller sänder data. Modemet har en SMA kontakt för anslutning av antenn och en 9-polig D-SUB kontakt för RS-232 anslutning. För att maximera modemets pålitlighet har den en inbyggd realtidsklocka samt en Watch dog funktion som startar om modemet om det inte har kontakt med GSM nätet eller om ingen information kommer via RS-232 porten. Maestro Heritage kan antingen monteras direkt på väggen eller med ett fäste för DIN-skena (tillval). Maestro Heritage har stöd för nedladdning av ny mjukvara, firmware, via GSM nätet.

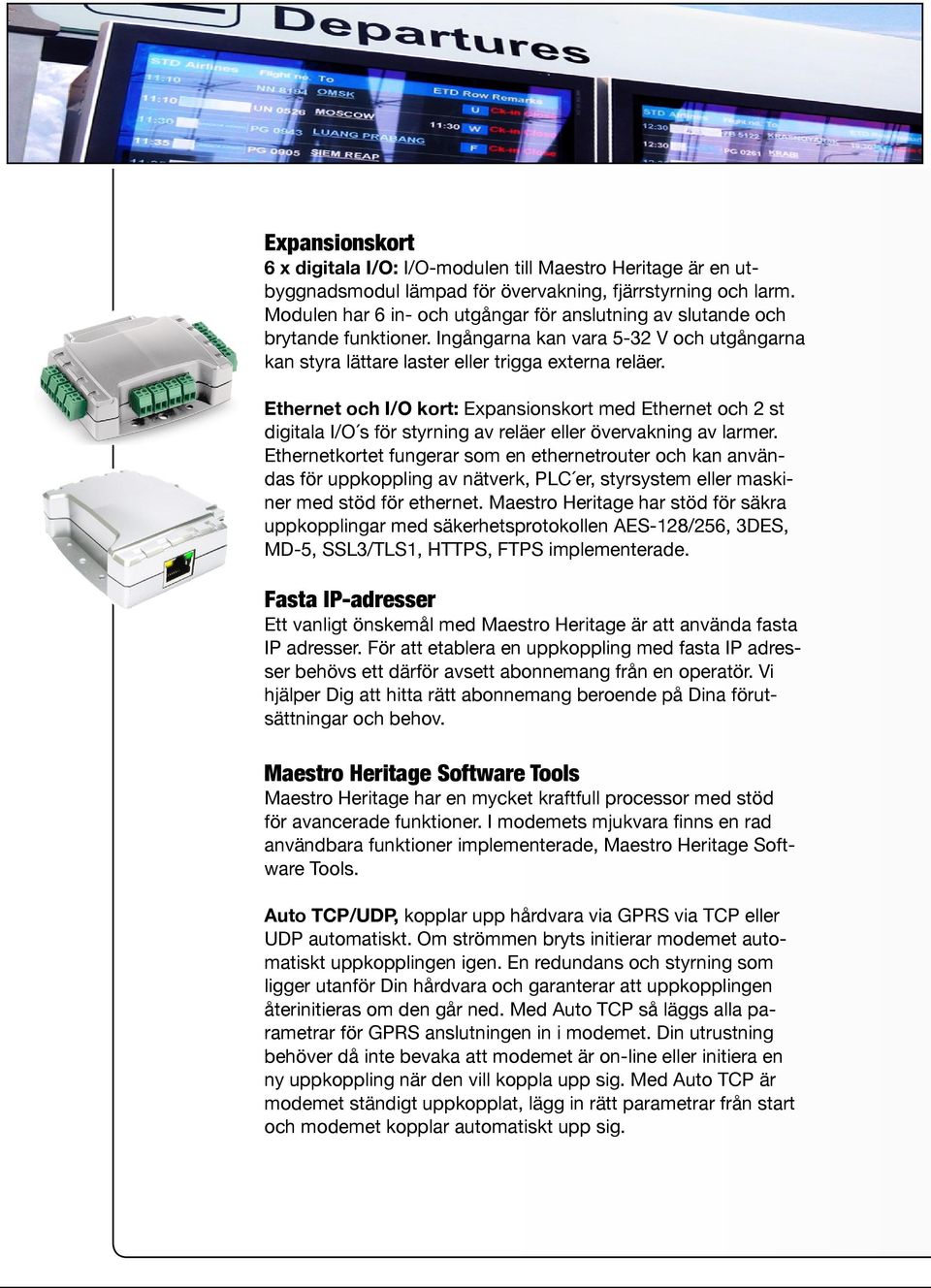

8 Expansionskort 6 x digitala I/O: I/O-modulen till Maestro Heritage är en utbyggnadsmodul lämpad för övervakning, fjärrstyrning och larm. Modulen har 6 in- och utgångar för anslutning av slutande och brytande funktioner. Ingångarna kan vara 5-32 V och utgångarna kan styra lättare laster eller trigga externa reläer. Ethernet och I/O kort: Expansionskort med Ethernet och 2 st digitala I/O s för styrning av reläer eller övervakning av larmer. Ethernetkortet fungerar som en ethernetrouter och kan användas för uppkoppling av nätverk, PLC er, styrsystem eller maskiner med stöd för ethernet. Maestro Heritage har stöd för säkra uppkopplingar med säkerhetsprotokollen AES-128/256, 3DES, MD-5, SSL3/TLS1, HTTPS, FTPS implementerade. Fasta IP-adresser Ett vanligt önskemål med Maestro Heritage är att använda fasta IP adresser. För att etablera en uppkoppling med fasta IP adresser behövs ett därför avsett abonnemang från en operatör. Vi hjälper Dig att hitta rätt abonnemang beroende på Dina förutsättningar och behov. Maestro Heritage Software Tools Maestro Heritage har en mycket kraftfull processor med stöd för avancerade funktioner. I modemets mjukvara finns en rad användbara funktioner implementerade, Maestro Heritage Software Tools. Auto TCP/UDP, kopplar upp hårdvara via GPRS via TCP eller UDP automatiskt. Om strömmen bryts initierar modemet automatiskt uppkopplingen igen. En redundans och styrning som ligger utanför Din hårdvara och garanterar att uppkopplingen återinitieras om den går ned. Med Auto TCP så läggs alla parametrar för GPRS anslutningen in i modemet. Din utrustning behöver då inte bevaka att modemet är on-line eller initiera en ny uppkoppling när den vill koppla upp sig. Med Auto TCP är modemet ständigt uppkopplat, lägg in rätt parametrar från start och modemet kopplar automatiskt upp sig.

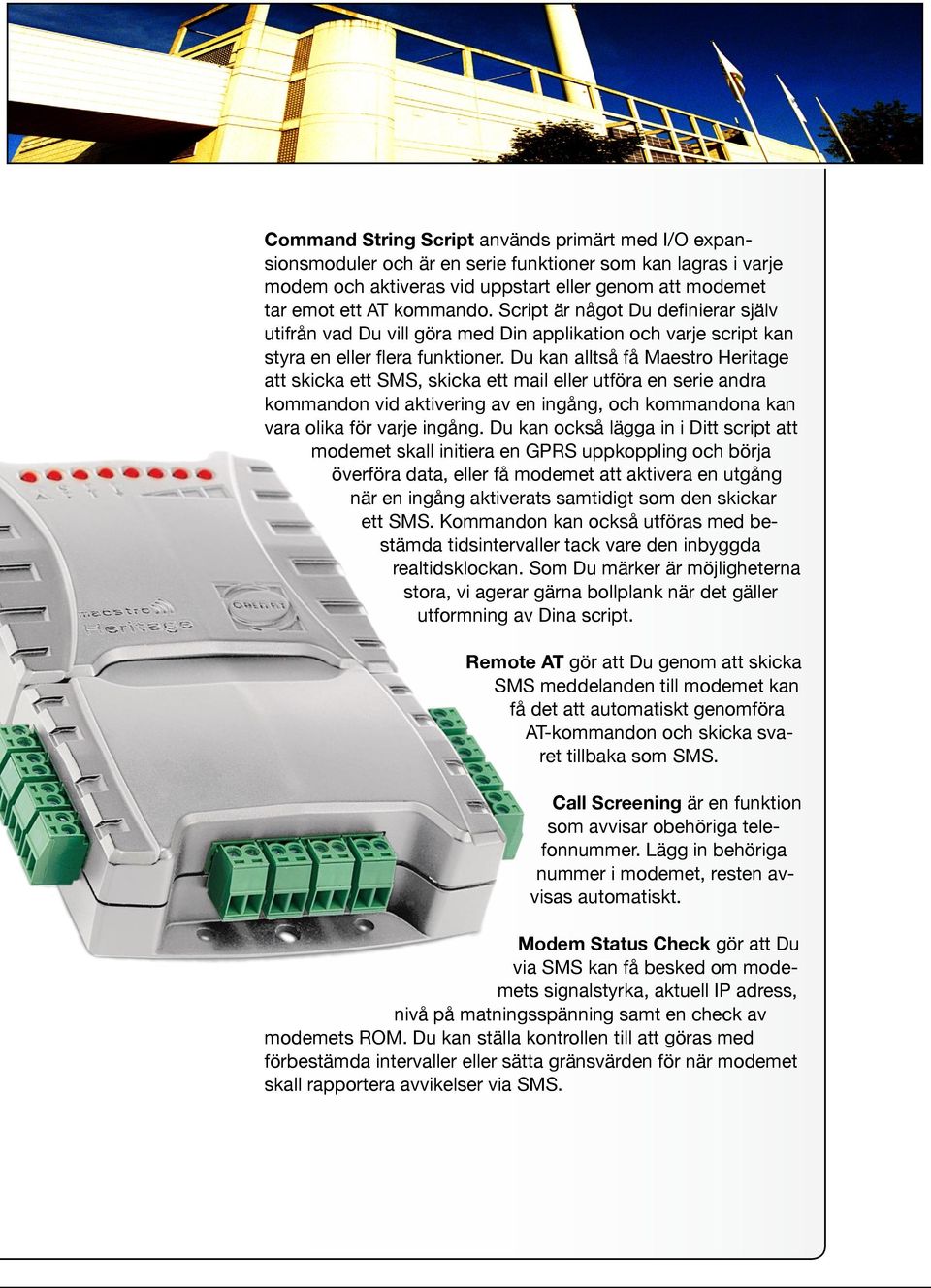

9 Command String Script används primärt med I/O expansionsmoduler och är en serie funktioner som kan lagras i varje modem och aktiveras vid uppstart eller genom att modemet tar emot ett AT kommando. Script är något Du definierar själv utifrån vad Du vill göra med Din applikation och varje script kan styra en eller flera funktioner. Du kan alltså få Maestro Heritage att skicka ett SMS, skicka ett mail eller utföra en serie andra kommandon vid aktivering av en ingång, och kommandona kan vara olika för varje ingång. Du kan också lägga in i Ditt script att modemet skall initiera en GPRS uppkoppling och börja överföra data, eller få modemet att aktivera en utgång när en ingång aktiverats samtidigt som den skickar ett SMS. Kommandon kan också utföras med bestämda tidsintervaller tack vare den inbyggda realtidsklockan. Som Du märker är möjligheterna stora, vi agerar gärna bollplank när det gäller utformning av Dina script. Remote AT gör att Du genom att skicka SMS meddelanden till modemet kan få det att automatiskt genomföra AT-kommandon och skicka svaret tillbaka som SMS. Call Screening är en funktion som avvisar obehöriga telefonnummer. Lägg in behöriga nummer i modemet, resten avvisas automatiskt. Modem Status Check gör att Du via SMS kan få besked om modemets signalstyrka, aktuell IP adress, nivå på matningsspänning samt en check av modemets ROM. Du kan ställa kontrollen till att göras med förbestämda intervaller eller sätta gränsvärden för när modemet skall rapportera avvikelser via SMS.

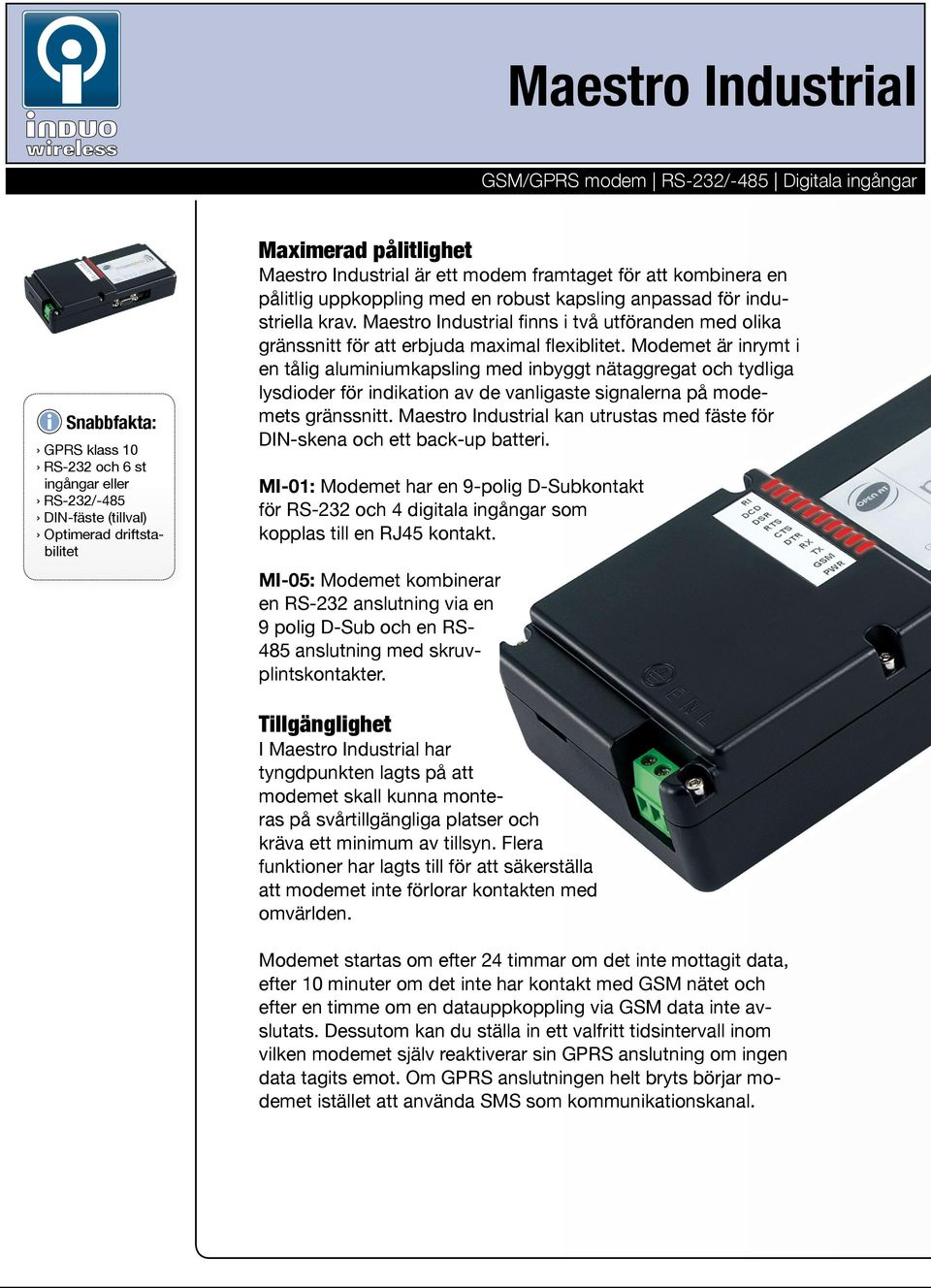

10 Maestro Industrial GSM/GPRS modem RS-232/-485 Digitala ingångar Snabbfakta: GPRS klass 10 RS-232 och 6 st ingångar eller RS-232/-485 DIN-fäste (tillval) Optimerad driftstabilitet Maximerad pålitlighet Maestro Industrial är ett modem framtaget för att kombinera en pålitlig uppkoppling med en robust kapsling anpassad för industriella krav. Maestro Industrial finns i två utföranden med olika gränssnitt för att erbjuda maximal flexiblitet. Modemet är inrymt i en tålig aluminiumkapsling med inbyggt nätaggregat och tydliga lysdioder för indikation av de vanligaste signalerna på modemets gränssnitt. Maestro Industrial kan utrustas med fäste för DIN-skena och ett back-up batteri. MI-01: Modemet har en 9-polig D-Subkontakt för RS-232 och 4 digitala ingångar som kopplas till en RJ45 kontakt. MI-05: Modemet kombinerar en RS-232 anslutning via en 9 polig D-Sub och en RS- 485 anslutning med skruvplintskontakter. Tillgänglighet I Maestro Industrial har tyngdpunkten lagts på att modemet skall kunna monteras på svårtillgängliga platser och kräva ett minimum av tillsyn. Flera funktioner har lagts till för att säkerställa att modemet inte förlorar kontakten med omvärlden. Modemet startas om efter 24 timmar om det inte mottagit data, efter 10 minuter om det inte har kontakt med GSM nätet och efter en timme om en datauppkoppling via GSM data inte avslutats. Dessutom kan du ställa in ett valfritt tidsintervall inom vilken modemet själv reaktiverar sin GPRS anslutning om ingen data tagits emot. Om GPRS anslutningen helt bryts börjar modemet istället att använda SMS som kommunikationskanal.

11 Fjärrstyr på valfritt sätt Vissa funktioner i modemet kan övervakas eller styras på distans via SMS, GSM data eller GPRS. Tillexempel kan man på distans avläsa signalstyrkan eller ändra inställningar i modemet. Scriptstyrda åtgärder Maestro Industrial kan programmeras med egna script som styr vilken eller vilka åtgärder som skall utföras när en ingång aktiveras. Du kan tillexempel skicka larm när en ingång aktiveras via SMS eller GPRS eller låta en ingång styra att ett fördefinierat meddelande skickas via GPRS. Scripten delas in i tre huvudgrupper: Ingångsaktiverade script: När ingången aktiveras körs ett script som definierar vad som ska ske när ingången går hög. Du kan sätta en tidsfördröjning på ingången om du vill undvika att scripten aktiveras till exempel vid kortare driftstörningar. Tidsstyrda script: Modemet kan aktivera upp till 5 olika script som styrs av timerfunktioner. Du kan alltså programmera modemet till att köra olika script med individuella tidsintervaller. Räknarstyrda script: Upp till 4 individuella script kan aktiveras när ett max eller minvärde uppnås. Varje script kan ha individuella hög/låg nivåer. Som du märker är möjligheterna stora, vi agerar gärna bollplank när det gäller utformning av dina script. Fasta IP-adresser Ett vanligt önskemål är att använda fasta IP adresser. För att etablera en uppkoppling med fasta IP adresser behövs ett därför avsett abonnemang från en operatör. Vi hjälper Dig att hitta rätt abonnemang beroende på Dina förutsättningar och behov.

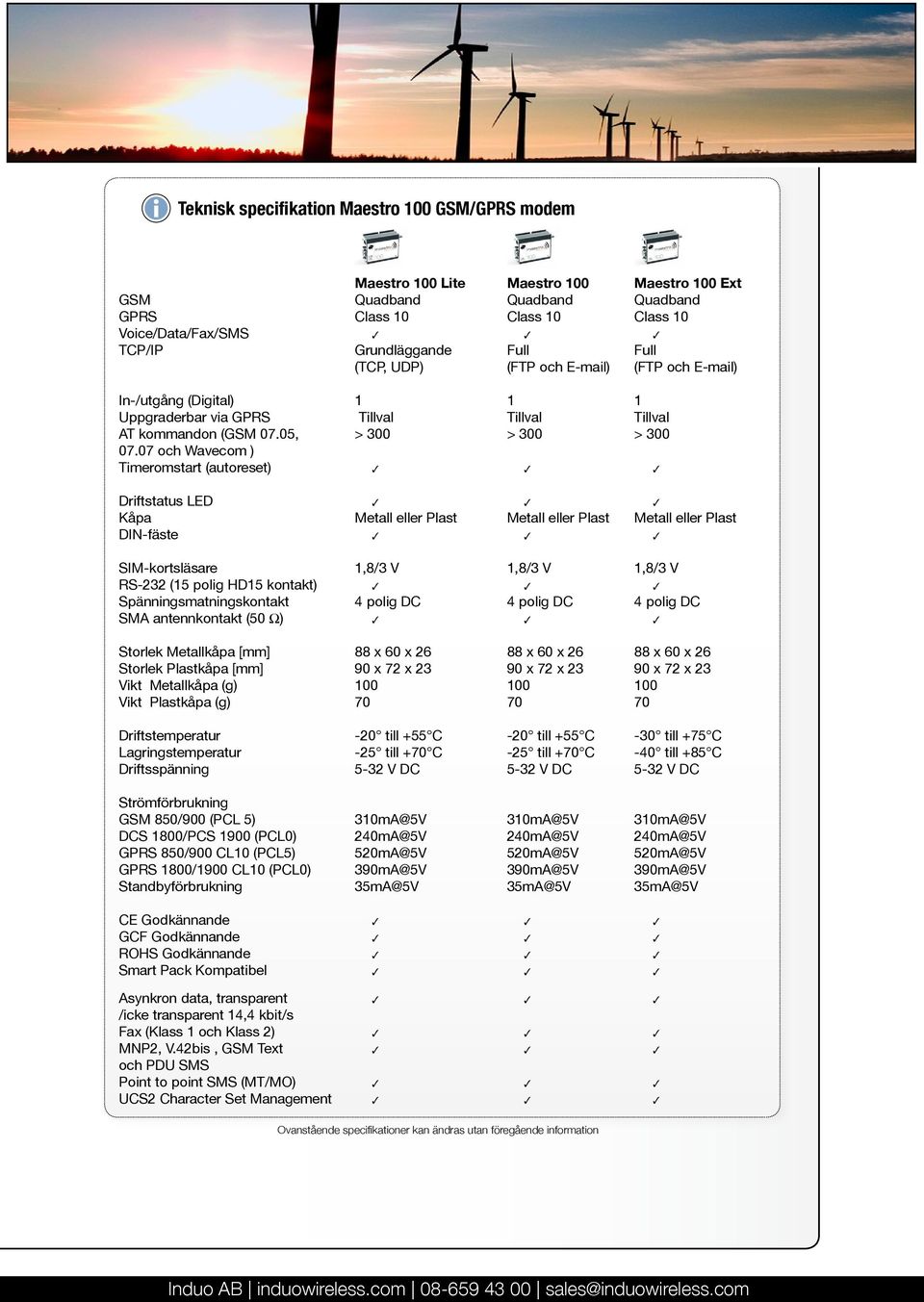

12 Teknisk specifikation Maestro 100 GSM/GPRS modem Maestro 100 Lite Maestro 100 Maestro 100 Ext GSM Quadband Quadband Quadband GPRS Class 10 Class 10 Class 10 Voice/Data/Fax/SMS TCP/IP Grundläggande Full Full (TCP, UDP) (FTP och ) (FTP och ) In-/utgång (Digital) Uppgraderbar via GPRS Tillval Tillval Tillval AT kommandon (GSM 07.05, > 300 > 300 > och Wavecom ) Timeromstart (autoreset) Driftstatus LED Kåpa Metall eller Plast Metall eller Plast Metall eller Plast DIN-fäste SIM-kortsläsare 1,8/3 V 1,8/3 V 1,8/3 V RS-232 (15 polig HD15 kontakt) Spänningsmatningskontakt 4 polig DC 4 polig DC 4 polig DC SMA antennkontakt (50 Ω) Storlek Metallkåpa [mm] 88 x 60 x x 60 x x 60 x 26 Storlek Plastkåpa [mm] 90 x 72 x x 72 x x 72 x 23 Vikt Metallkåpa (g) Vikt Plastkåpa (g) Driftstemperatur -20 till +55 C -20 till +55 C -30 till +75 C Lagringstemperatur -25 till +70 C -25 till +70 C -40 till +85 C Driftsspänning 5-32 V DC 5-32 V DC 5-32 V DC Strömförbrukning GSM 850/900 (PCL 5) 310mA@5V 310mA@5V 310mA@5V DCS 1800/PCS 1900 (PCL0) 240mA@5V 240mA@5V 240mA@5V GPRS 850/900 CL10 (PCL5) 520mA@5V 520mA@5V 520mA@5V GPRS 1800/1900 CL10 (PCL0) 390mA@5V 390mA@5V 390mA@5V Standbyförbrukning 35mA@5V 35mA@5V 35mA@5V CE Godkännande GCF Godkännande ROHS Godkännande Smart Pack Kompatibel Asynkron data, transparent /icke transparent 14,4 kbit/s Fax (Klass 1 och Klass 2) MNP2, V.42bis, GSM Text och PDU SMS Point to point SMS (MT/MO) UCS2 Character Set Management Ovanstående specifikationer kan ändras utan föregående information Induo AB induowireless.com sales@induowireless.com

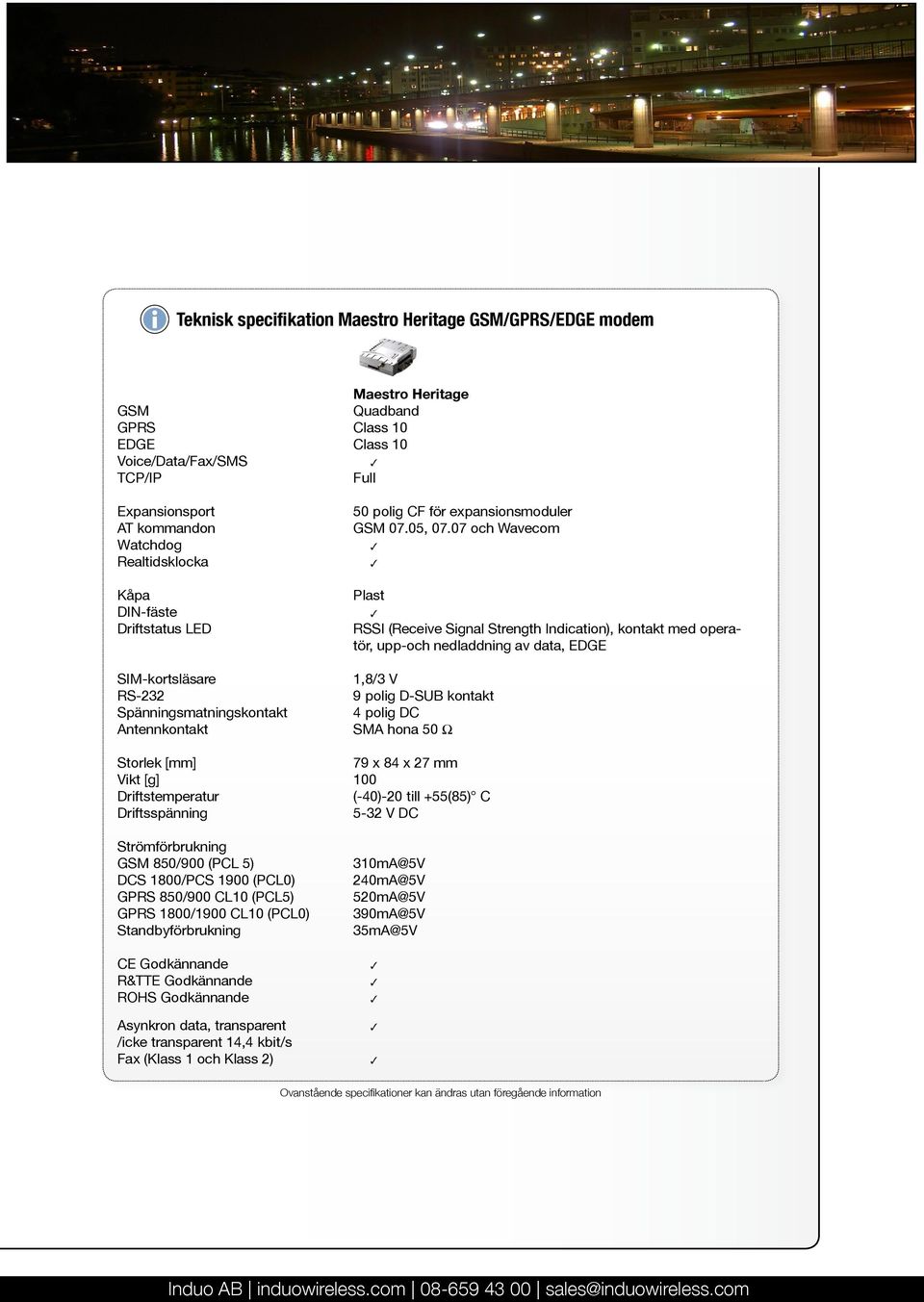

13 Teknisk specifikation Maestro Heritage GSM/GPRS/EDGE modem Maestro Heritage Quadband GSM GPRS Class 10 EDGE Class 10 Voice/Data/Fax/SMS 3 TCP/IP Full Expansionsport 50 polig CF för expansionsmoduler AT kommandon GSM 07.05, och Wavecom Watchdog 3 Realtidsklocka 3 Kåpa Plast DIN-fäste 3 Driftstatus LED RSSI (Receive Signal Strength Indication), kontakt med operatör, upp-och nedladdning av data, EDGE SIM-kortsläsare RS-232 Spänningsmatningskontakt Antennkontakt 1,8/3 V 9 polig D-SUB kontakt 4 polig DC SMA hona 50 Ω Storlek [mm] 79 x 84 x 27 mm Vikt [g] 100 Driftstemperatur (-40)-20 till +55(85) C Driftsspänning 5-32 V DC Strömförbrukning GSM 850/900 (PCL 5) DCS 1800/PCS 1900 (PCL0) GPRS 850/900 CL10 (PCL5) GPRS 1800/1900 CL10 (PCL0) Standbyförbrukning 310mA@5V 240mA@5V 520mA@5V 390mA@5V 35mA@5V CE Godkännande 3 R&TTE Godkännande 3 ROHS Godkännande 3 Asynkron data, transparent 3 /icke transparent 14,4 kbit/s Fax (Klass 1 och Klass 2) 3 Ovanstående specifikationer kan ändras utan föregående information Induo AB induowireless.com sales@induowireless.com

14 Teknisk specifikation Maestro Industrial GSM/GPRS modem Maestro Industrial MI-01 Maestro Industrial MI-05 GSM Quadband Quadband GPRS Class 10 Class 10 Voice/Data/Fax/SMS 3 3 TCP/IP Full Full Kåpa Metall Metall DIN-fäste 3 3 Driftstatus LED 10 st 10 st SIM-kortsläsare 1,8/3 V 1,8/3 V RS-232 gränssnitt: 9 polig D-SUB kontakt 9 polig D-SUB kontakt RS-485 gränssnitt: 2 polig skruvplint Digitala ingångar 4 st via RJ-45 kontakt Antennkontakt SMA hona 50 Ω SMA hona 50 Ω Storlek [mm] 170 x 80 x 35 mm 170 x 80 x 35 mm Vikt [g] Driftstemperatur -20 till +55 C -20 till +55 C Spänningsmatningskontakt 3 polig skruvplint 3 polig skruvplint Driftsspänning VAC VAC VDC VDC Watchdog (auto-reset, operativsyst., 3 3 tappad GPRS, ingen datakomm.) AT kommandon GSM 07.05, och Wavecom Strömförbrukning 0,24 A 0,24 A CE Godkännande 3 3 GCF Godkännande 3 3 ROHS Godkännande 3 3 Asynkron data, transparent 3 3 /icke transparent 14,4 kbit/s Fax (Klass 1 och Klass 2) 3 3 Ovanstående specifikationer kan ändras utan föregående information Induo AB induowireless.com sales@induowireless.com

15 Induo är Maestro Wireless representant i Sverige och har 25 års erfarenhet av att bygga trådlösa nät med Maestros produkter. Maestro GSM modem används i de mest skiftande applikationer på land, till sjöss och i luften. Produkterna står för hållbarhet, robusthet och långsiktighet. Till dessa produktegenskaper adderar vi erfarenhet och mer omtanke, helt enkelt viljan att leverera det där lilla extra. Induo AB
