1 My Passport Elite Bärbar hårddisk Användarhandbok Extern bärbar

2 WD Service och support Om du stöter på några problem ber vi dig kontakta oss så att vi kan försöka åtgärda detta innan du skickar tillbaka produkten. De flesta tekniska supportfrågor kan besvaras via vår kunskapsbas eller via e-post till support på support.wdc.com. Om det inte finns något svar eller om du hellre vill kontakta oss på WD kan du göra det via telefonnumren nedan. Du har 30 dagars kostnadsfri support på produkten under garantiperioden. Denna 30-dagarsperiod inleds den dag du första gången har telefonkontakt med WD:s tekniska support. Support via e-post är kostnadsfri under hela garantiperioden och vår omfattande kunskapsbas är alltid tillgänglig. Kom i håg att registrera din produkt på för att hjälpa oss att hålla dig á jour med nya funktioner och tjänster. Online kundsupport Gå in på vår supporthemsida support.wdc.com och välj bland dessa ämnen: Downloads (Nerladdningar) - Ladda ner drivrutiner, program och uppdateringar för din WD-produkt. Registration (Registrering) - Registrera din WD-produkt och få de senaste uppdateringarna och specialerbjudanden. Warranty & RMA Services (Garanti och RMA) - Få information om garanti, produktutbyte (RMA), RMA-status och dataåterställning. Knowledge Base (Kunskapsbas) - Sök via nyckelord, fras eller answer ID. Installation - Få installationshjälp online för din WD-produkt eller -programvara. Kontakta WD Teknisk Support När du kontaktar WD för support, ha ditt WD-serienummer, version på systemhårdvara och systemprogram tillgängligt. Nordamerika Asien/ Stillahavsområdet Engelska 800.ASK.4WDC Australien ( ) Kina / Spanska Hongkong Indien (MNTL)/ (Reliance) (Pilot Line) Europa (frisamtal)* ASK4 WDEU Indonesien ( ) Japan Korea Europa Malaysia / / Mellanöstern Filippinerna Afrika Singapore / / Taiwan / * Frinummer är tillgängligt i dessa länder: Belgien, Danmark, Frankrike, Irland, Italien, Nederländerna, Norge, Schweiz, Spanien, Storbritannien, Sverige, Tyskland och Österrike.

3 1 Komma igång Tack för att du köpt denna WD-produkt. My Passport Elite bärbara hårddisk erbjuder bärbar lagringskapacitet av hög kvalitet för din PC och Mac och levereras med program för säkerhetskopiering, synkronisering och kryptering (endast PC). Besök för att få tillgång till senaste produktinformationen och nyheterna. Satsinnehåll My Passport Elite bärbar hårddisk USB-kabel Bärväska med dragband Snabbguide för installation Viktigt! My Passport är endast avsedd för användning tillsammans med medföljande USB-kabel. My Passport Elite bärbar hårddisk Bärväska med dragband Snabbguide för installation USB-kabel Kompatibilitet Windows Macintosh En ledig USB-port En ledig USB-port Windows 2000/XP/Vista Mac OS X eller Obs! Kompatibiliteten kan variera beroende på användarens maskinvarukonfiguration och operativsystem. WD Sync -mjukvaran stödjer endast Windows. Viktigt! För högsta prestanda och tillförlitlighet rekommenderar vi att du installerar de senaste uppdateringarna och service packen (SP). Windows-användare går via Startmenyn och väljer Windows Update. Mac-användare går via Apple-menyn och väljer Software Update. KOMMA IGÅNG 1

4 Skriv ner produktinformation för din WD-produkt Skriv i följande tabell serie- och modellnumret på din nya WD-produkt, som finns på undersidan av enheten. Skriv också ner inköpsdatum och annan information såsom operativsystem och version. Denna information behövs för att komma igång och vid teknisk support. Serienummer: Modellnummer: Inköpsdatum: System- och programvaruinformation: Registrera WD-produkten 30 dagars kostnadsfri teknisk support under produktens garantiperiod ingår vid köp av WD-produkten. 30-dagarsperioden räknas från det datum du först kontaktar WD:s tekniska support. Registrera on-line på register.wdc.com. Försiktighetsåtgärder vid hantering WD-produkter är precisionsenheter och skall hanteras med försiktighet vid uppackning och installation. Diskar kan skadas av ovarsam hantering, stötar och vibrationer. Tänk på följande försiktighetsåtgärder vid uppackning och installation av den externa lagringsenheten: Tappa eller skaka inte enheten. Flytta inte enheten under användning. Stapla inte saker på enheten. KOMMA IGÅNG 2

5 2 Om WD-enheten Funktioner Locket går att dra åt vänster USB 2.0 Lysdioder Lysdiodsindikatorer Indikatorerna för ström/aktivitet och kapacitet utgörs av fyra lysdioder under det glidande USB-portskyddet enligt ovan. Endast en lysdiod tänds åt gången, i förhållande till hur stor enhetskapacitet som används. Funktion hos lysdioden för drift/aktivitet Utseende Fast Långsamt blinkande Går från vänster till höger, sedan höger till vänster Enhetsläge Driftläge eller energisparläge Systemvänteläge Disken används Kapacitetsmätare Kapacitetsmätaren aktiveras endast genom installation av tillhörande drivrutin och WD Drive Manager, vilken måste installeras på alla system till vilka My Passport ansluts. Kapacitetsmätaren uppdateras automatiskt vid användning av enheten. Kapacitetsmätaren består av fyra delar som tänds från vänster till höger för att ange hur stort utrymme som används på enheten när den slagits på. Varje sektion motsvarar ungefär 25 procent av enhetens kapacitet. Eftersom enheten är förformaterad och innehåller program och verktyg är första sektionen tänd efter installation. Utrymme som används 0-24 procent procent procent procent OM WD-ENHETEN 3

6 USB 2.0-gränssnitt USB är industristandardgränssnittet för de flesta Windows-baserade datorer. Hi-Speed USB (USB 2.0) stöder dataöverföringshastigheter på upp till 480 Mb/s. USB 2.0 är bakåtkompatibel med USB 1.1. Vid anslutning till en USB 1.1-port överförs data i USB 1.1-hastighet (upp till 12 Mbps). Enhetens filformat Denna WD-enhet har förformaterats som en enda FAT32-partition för kompatibilitet med alla uppdaterade Windows- och Macintosh-operativsystem. Filsystemet FAT32 tillåter inte filer större än 4 GB. Skapa partitioner som är större än 32 GB i FAT32 vid omformatering av en enhet genom att ladda ner External USB/FireWire FAT32 Formatting Utility från support.wdc.com/download. Användare av Windows 2000 och XP kan komma förbi filstorleksbegränsningarna genom att formatera om disken till NTFS med hjälp av verkyget för diskhantering. Se answer ID 1287 på support.wdc.com och artikel-id och på support.microsoft.com där vidare information finns. Formatera om disken Viktigt! Omformatering tar bort allt innehåll på disken. Om det redan finns sparade filer på enheten skall dessa säkerhetskopieras innan omformatering. 1. Titta på support.wdc.com. 2. Se kunskapsbasens Answer ID 207 för att få formateringsinstruktioner. När enheten formaterats, gå till Downloads (Nerladdning), leta reda på rätt produkt, ladda ner verktyget My Passport och följ de instruktioner som ges. Tillbehör En specialkabel kan behövas för datorer med begränsad strömförsörjning från buss. Vidare information inom USA finns på shop.wd.com. Utanför USA kontaktas WD:s tekniska support i respektive region. En lista över kontakter för teknisk support finns på support.wdc.com. Se även Knowledge Base Answer ID Program Denna produkt levereras med verktygsdrivrutiner och programvara som förinstallerats på enheten. För att installera programvara markerar du den i autostartmenyn och följer de instruktioner som ges. WD Sync är en synkroniserings- och krypteringsprogramvara som möjliggör synkronisering av data mellan olika datorer med hjälp av My Passport. Den skyddar också data på My Passport med 128-bitars kryptering. (Endast Windows) WD Anywhere Backup är en lättanvänd och robust programvara för säkerhetskopiering som skyddar data kontinuerligt. Den ger möjlighet till automatisk säkerhetskopiering till flera mål och synkronisering av arbetsfiler för att se till att de är uppdaterade. Copy Application Software gör att du kan säkerhetskopiera programvaran som följer med My Passport. OM WD-ENHETEN 4

7 3 Ansluta enheten USB Windows 1. Slå på datorn. 2. Använd USB-kabeln* som medföljer i satsen för att ansluta enheten till datorn enligt ovan. 3. Verktyg för enheten installeras automatiskt. Om en säkerhetsvarning visas vid installationen klickar du på Accept (Acceptera) eller Continue (Fortsätt). 4. När det är klart visas en meny. Du installerar programmen genom att dubbelklicka på önskat alternativ i menyn. Klicka annars på Quit (Avsluta) för att börja använda enheten. OBS!: Om automatisk körning avaktiverats på Windows-datorn måste du installera verktygen och programmet manuellt. Dubbelklicka på Den här datorn, ikonen för enheten My Passport, mappen WD_Windows_Tools och Setup.exe. Macintosh 1. Slå på datorn. 2. Använd USB-kabeln* som medföljer i satsen för att ansluta enheten till datorn såsom visas. 3. Dubbelklicka på My Passport-ikonen som monteras på skrivbordet. 4. Öppna mappen WD_Mac_Tools och dubbelklicka på WDDriveManager.dmg. 5. Dubbelklicka på WDAnywhereBackup.dmg för att installera säkerhetskopieringsprogrammet. *För att enheten ska fungera måste USB-kabeln i satsen användas. ANSLUTA ENHETEN 5

8 4 Stänga av/koppla bort enheten Windows Högerklicka på ikonen Säker borttagning av maskinvara i systemfältet och välj Säker borttagning av maskinvara. Du kan höra att disken slås av innan driftslysdioden slocknar. Enheten är nu ordentligt avstängd och kan kopplas bort på ett säkert sätt. Macintosh Dra My Passport-ikonen till Papperskorgen för säker avmontering. När enhetsikonen försvinner från skrivbordet kan du säkert koppla loss USB-gränssnittskabeln från datorn. STÄNGA AV/KOPPLA BORT ENHETEN 6

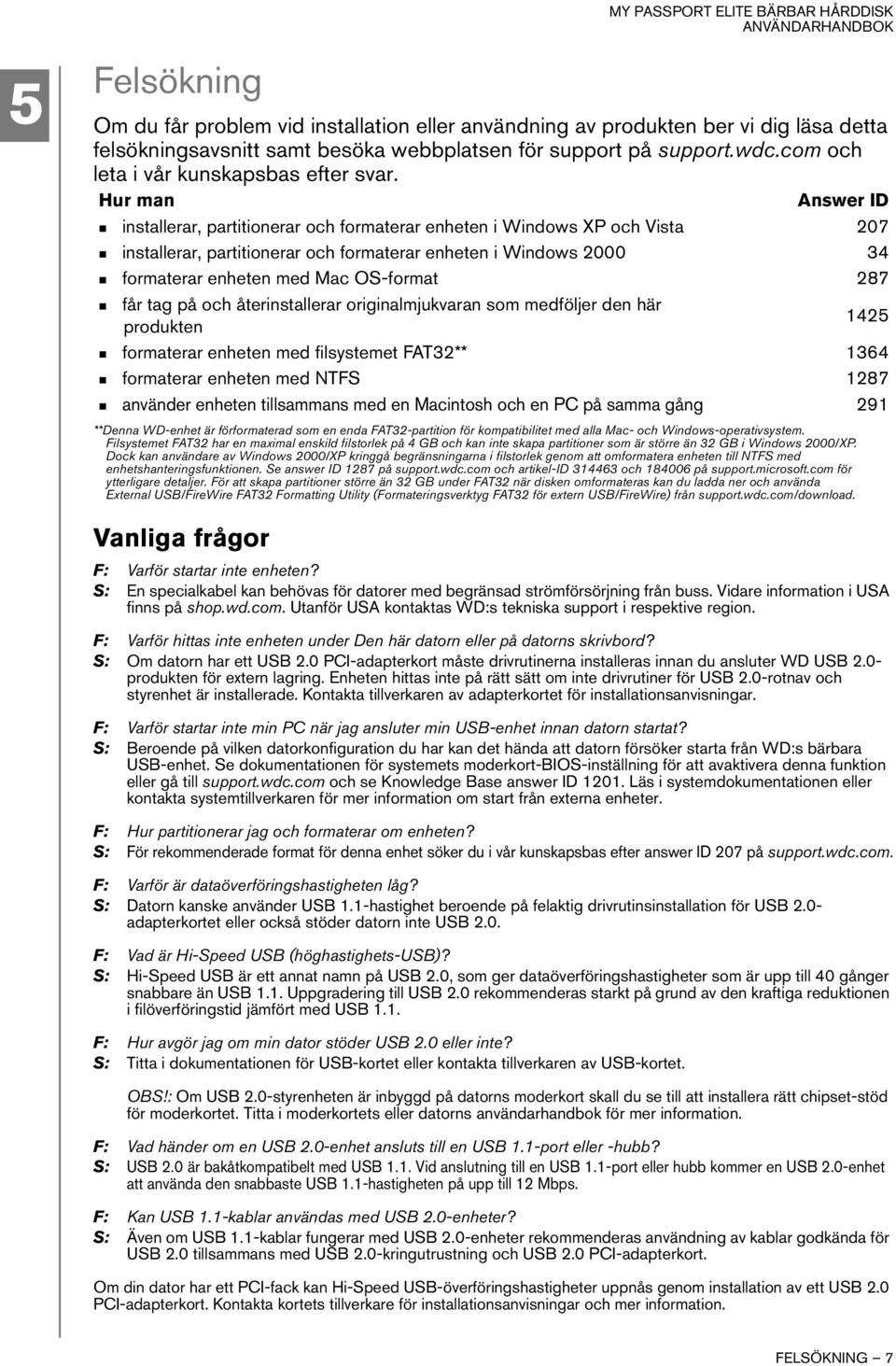

9 45 Felsökning Om du får problem vid installation eller användning av produkten ber vi dig läsa detta felsökningsavsnitt samt besöka webbplatsen för support på support.wdc.com och leta i vår kunskapsbas efter svar. Hur man Answer ID installerar, partitionerar och formaterar enheten i Windows XP och Vista 207 installerar, partitionerar och formaterar enheten i Windows formaterar enheten med Mac OS-format 287 får tag på och återinstallerar originalmjukvaran som medföljer den här produkten 1425 formaterar enheten med filsystemet FAT32** 1364 formaterar enheten med NTFS 1287 använder enheten tillsammans med en Macintosh och en PC på samma gång 291 **Denna WD-enhet är förformaterad som en enda FAT32-partition för kompatibilitet med alla Mac- och Windows-operativsystem. Filsystemet FAT32 har en maximal enskild filstorlek på 4 GB och kan inte skapa partitioner som är större än 32 GB i Windows 2000/XP. Dock kan användare av Windows 2000/XP kringgå begränsningarna i filstorlek genom att omformatera enheten till NTFS med enhetshanteringsfunktionen. Se answer ID 1287 på support.wdc.com och artikel-id och på support.microsoft.com för ytterligare detaljer. För att skapa partitioner större än 32 GB under FAT32 när disken omformateras kan du ladda ner och använda External USB/FireWire FAT32 Formatting Utility (Formateringsverktyg FAT32 för extern USB/FireWire) från support.wdc.com/download. Vanliga frågor F: Varför startar inte enheten? S: En specialkabel kan behövas för datorer med begränsad strömförsörjning från buss. Vidare information i USA finns på shop.wd.com. Utanför USA kontaktas WD:s tekniska support i respektive region. F: Varför hittas inte enheten under Den här datorn eller på datorns skrivbord? S: Om datorn har ett USB 2.0 PCI-adapterkort måste drivrutinerna installeras innan du ansluter WD USB 2.0- produkten för extern lagring. Enheten hittas inte på rätt sätt om inte drivrutiner för USB 2.0-rotnav och styrenhet är installerade. Kontakta tillverkaren av adapterkortet för installationsanvisningar. F: Varför startar inte min PC när jag ansluter min USB-enhet innan datorn startat? S: Beroende på vilken datorkonfiguration du har kan det hända att datorn försöker starta från WD:s bärbara USB-enhet. Se dokumentationen för systemets moderkort-bios-inställning för att avaktivera denna funktion eller gå till support.wdc.com och se Knowledge Base answer ID Läs i systemdokumentationen eller kontakta systemtillverkaren för mer information om start från externa enheter. F: Hur partitionerar jag och formaterar om enheten? S: För rekommenderade format för denna enhet söker du i vår kunskapsbas efter answer ID 207 på support.wdc.com. F: Varför är dataöverföringshastigheten låg? S: Datorn kanske använder USB 1.1-hastighet beroende på felaktig drivrutinsinstallation för USB 2.0- adapterkortet eller också stöder datorn inte USB 2.0. F: Vad är Hi-Speed USB (höghastighets-usb)? S: Hi-Speed USB är ett annat namn på USB 2.0, som ger dataöverföringshastigheter som är upp till 40 gånger snabbare än USB 1.1. Uppgradering till USB 2.0 rekommenderas starkt på grund av den kraftiga reduktionen i filöverföringstid jämfört med USB 1.1. F: Hur avgör jag om min dator stöder USB 2.0 eller inte? S: Titta i dokumentationen för USB-kortet eller kontakta tillverkaren av USB-kortet. OBS!: Om USB 2.0-styrenheten är inbyggd på datorns moderkort skall du se till att installera rätt chipset-stöd för moderkortet. Titta i moderkortets eller datorns användarhandbok för mer information. F: Vad händer om en USB 2.0-enhet ansluts till en USB 1.1-port eller -hubb? S: USB 2.0 är bakåtkompatibelt med USB 1.1. Vid anslutning till en USB 1.1-port eller hubb kommer en USB 2.0-enhet att använda den snabbaste USB 1.1-hastigheten på upp till 12 Mbps. F: Kan USB 1.1-kablar användas med USB 2.0-enheter? S: Även om USB 1.1-kablar fungerar med USB 2.0-enheter rekommenderas användning av kablar godkända för USB 2.0 tillsammans med USB 2.0-kringutrustning och USB 2.0 PCI-adapterkort. Om din dator har ett PCI-fack kan Hi-Speed USB-överföringshastigheter uppnås genom installation av ett USB 2.0 PCI-adapterkort. Kontakta kortets tillverkare för installationsanvisningar och mer information. FELSÖKNING 7

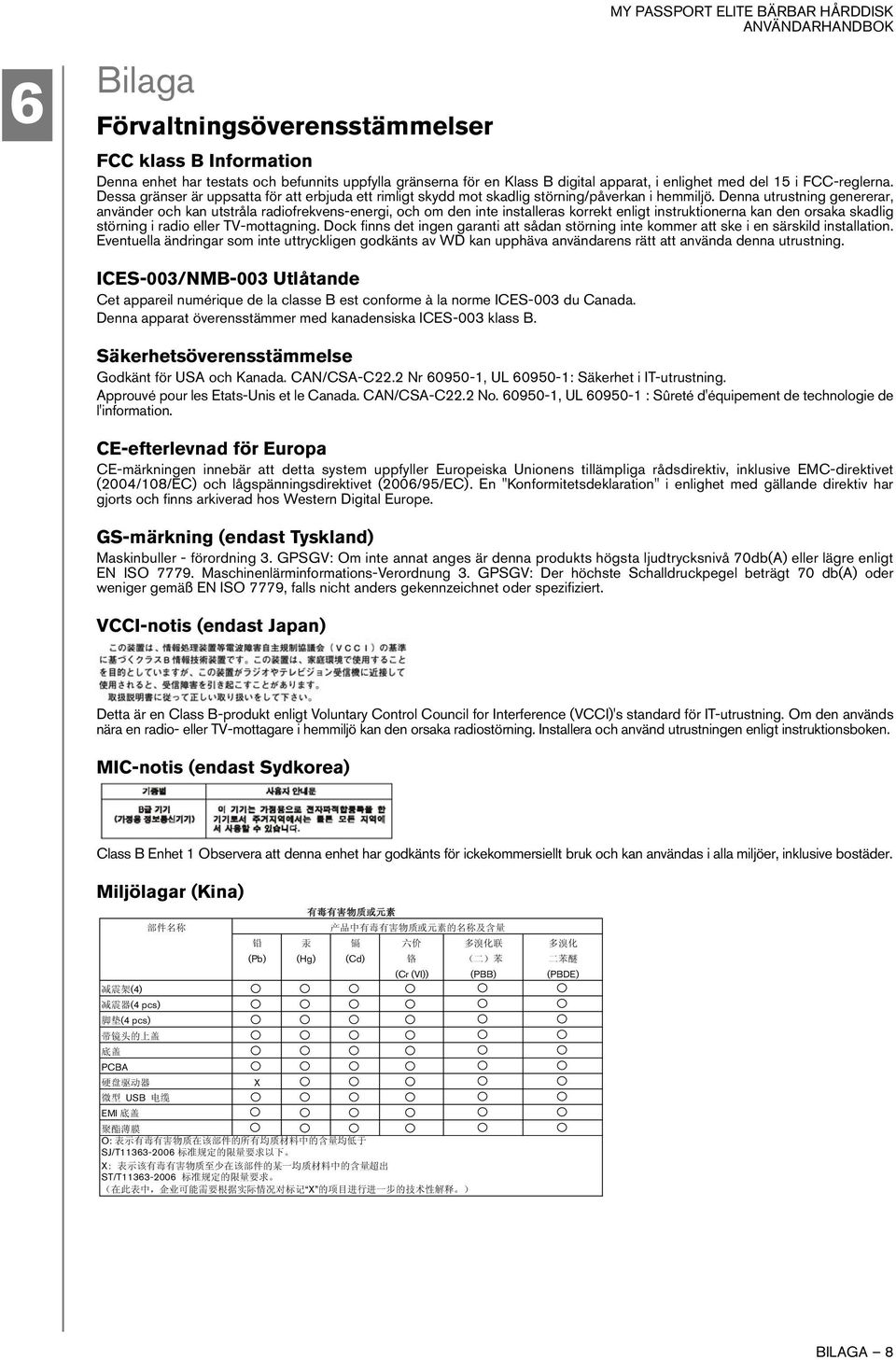

10 6 Bilaga Förvaltningsöverensstämmelser FCC klass B Information Denna enhet har testats och befunnits uppfylla gränserna för en Klass B digital apparat, i enlighet med del 15 i FCC-reglerna. Dessa gränser är uppsatta för att erbjuda ett rimligt skydd mot skadlig störning/påverkan i hemmiljö. Denna utrustning genererar, använder och kan utstråla radiofrekvens-energi, och om den inte installeras korrekt enligt instruktionerna kan den orsaka skadlig störning i radio eller TV-mottagning. Dock finns det ingen garanti att sådan störning inte kommer att ske i en särskild installation. Eventuella ändringar som inte uttryckligen godkänts av WD kan upphäva användarens rätt att använda denna utrustning. ICES-003/NMB-003 Utlåtande Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada. Denna apparat överensstämmer med kanadensiska ICES-003 klass B. Säkerhetsöverensstämmelse Godkänt för USA och Kanada. CAN/CSA-C22.2 Nr , UL : Säkerhet i IT-utrustning. Approuvé pour les Etats-Unis et le Canada. CAN/CSA-C22.2 No , UL : Sûreté d'équipement de technologie de l'information. CE-efterlevnad för Europa CE-märkningen innebär att detta system uppfyller Europeiska Unionens tillämpliga rådsdirektiv, inklusive EMC-direktivet (2004/108/EC) och lågspänningsdirektivet (2006/95/EC). En "Konformitetsdeklaration" i enlighet med gällande direktiv har gjorts och finns arkiverad hos Western Digital Europe. GS-märkning (endast Tyskland) Maskinbuller - förordning 3. GPSGV: Om inte annat anges är denna produkts högsta ljudtrycksnivå 70db(A) eller lägre enligt EN ISO Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 db(a) oder weniger gemäß EN ISO 7779, falls nicht anders gekennzeichnet oder spezifiziert. VCCI-notis (endast Japan) Detta är en Class B-produkt enligt Voluntary Control Council for Interference (VCCI)'s standard för IT-utrustning. Om den används nära en radio- eller TV-mottagare i hemmiljö kan den orsaka radiostörning. Installera och använd utrustningen enligt instruktionsboken. MIC-notis (endast Sydkorea) Class B Enhet 1 Observera att denna enhet har godkänts för ickekommersiellt bruk och kan användas i alla miljöer, inklusive bostäder. Miljölagar (Kina) (Pb) (Hg) (Cd) (Cr (VI)) (PBB) (PBDE) (4) (4 pcs) (4 pcs) PCBA X USB EMI O: SJ/T X ST/T X BILAGA 8

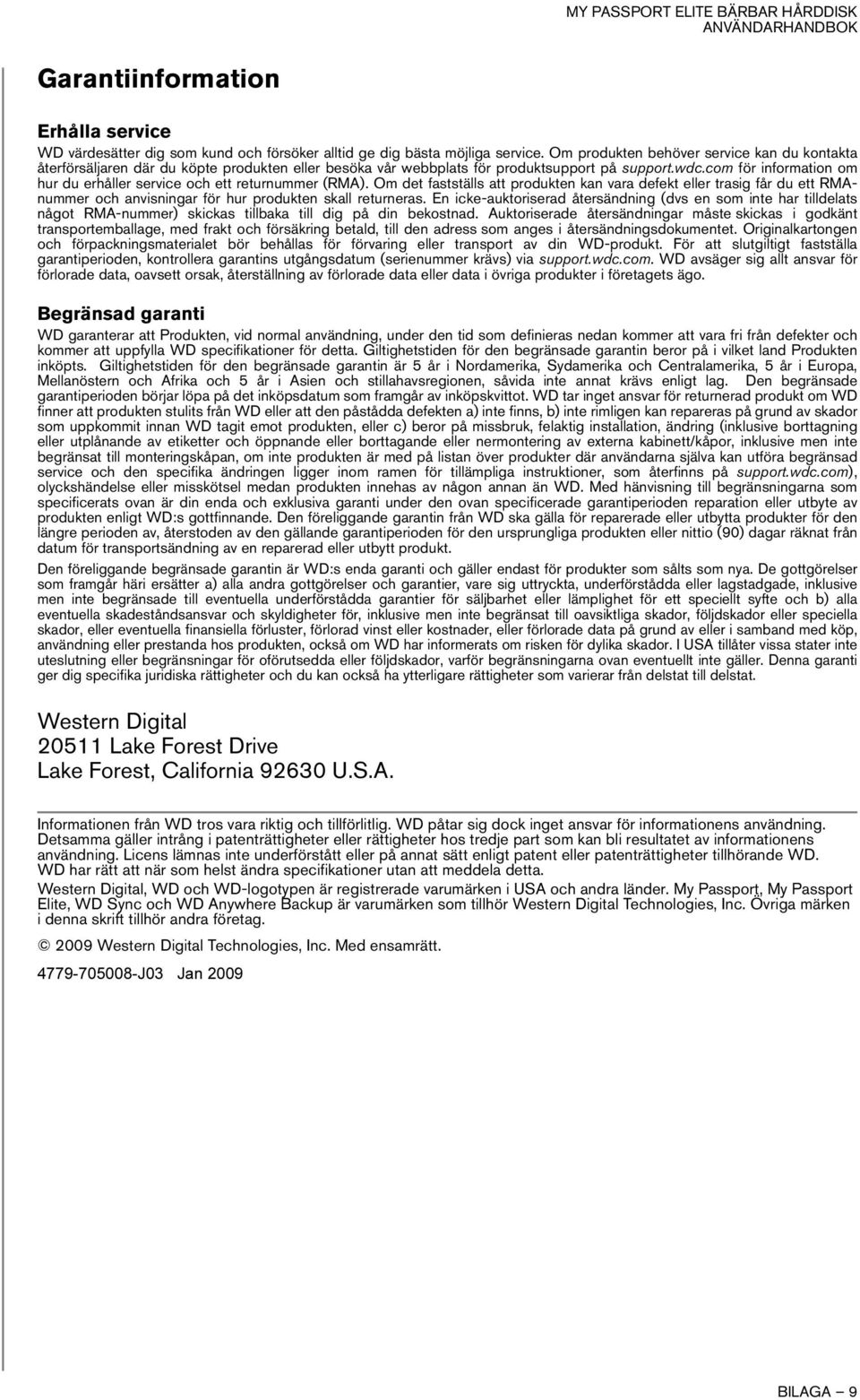

11 Garantiinformation Erhålla service WD värdesätter dig som kund och försöker alltid ge dig bästa möjliga service. Om produkten behöver service kan du kontakta återförsäljaren där du köpte produkten eller besöka vår webbplats för produktsupport på support.wdc.com för information om hur du erhåller service och ett returnummer (RMA). Om det fastställs att produkten kan vara defekt eller trasig får du ett RMAnummer och anvisningar för hur produkten skall returneras. En icke-auktoriserad återsändning (dvs en som inte har tilldelats något RMA-nummer) skickas tillbaka till dig på din bekostnad. Auktoriserade återsändningar måste skickas i godkänt transportemballage, med frakt och försäkring betald, till den adress som anges i återsändningsdokumentet. Originalkartongen och förpackningsmaterialet bör behållas för förvaring eller transport av din WD-produkt. För att slutgiltigt fastställa garantiperioden, kontrollera garantins utgångsdatum (serienummer krävs) via support.wdc.com. WD avsäger sig allt ansvar för förlorade data, oavsett orsak, återställning av förlorade data eller data i övriga produkter i företagets ägo. Begränsad garanti WD garanterar att Produkten, vid normal användning, under den tid som definieras nedan kommer att vara fri från defekter och kommer att uppfylla WD specifikationer för detta. Giltighetstiden för den begränsade garantin beror på i vilket land Produkten inköpts. Giltighetstiden för den begränsade garantin är 5 år i Nordamerika, Sydamerika och Centralamerika, 5 år i Europa, Mellanöstern och Afrika och 5 år i Asien och stillahavsregionen, såvida inte annat krävs enligt lag. Den begränsade garantiperioden börjar löpa på det inköpsdatum som framgår av inköpskvittot. WD tar inget ansvar för returnerad produkt om WD finner att produkten stulits från WD eller att den påstådda defekten a) inte finns, b) inte rimligen kan repareras på grund av skador som uppkommit innan WD tagit emot produkten, eller c) beror på missbruk, felaktig installation, ändring (inklusive borttagning eller utplånande av etiketter och öppnande eller borttagande eller nermontering av externa kabinett/kåpor, inklusive men inte begränsat till monteringskåpan, om inte produkten är med på listan över produkter där användarna själva kan utföra begränsad service och den specifika ändringen ligger inom ramen för tillämpliga instruktioner, som återfinns på support.wdc.com), olyckshändelse eller misskötsel medan produkten innehas av någon annan än WD. Med hänvisning till begränsningarna som specificerats ovan är din enda och exklusiva garanti under den ovan specificerade garantiperioden reparation eller utbyte av produkten enligt WD:s gottfinnande. Den föreliggande garantin från WD ska gälla för reparerade eller utbytta produkter för den längre perioden av, återstoden av den gällande garantiperioden för den ursprungliga produkten eller nittio (90) dagar räknat från datum för transportsändning av en reparerad eller utbytt produkt. Den föreliggande begränsade garantin är WD:s enda garanti och gäller endast för produkter som sålts som nya. De gottgörelser som framgår häri ersätter a) alla andra gottgörelser och garantier, vare sig uttryckta, underförstådda eller lagstadgade, inklusive men inte begränsade till eventuella underförstådda garantier för säljbarhet eller lämplighet för ett speciellt syfte och b) alla eventuella skadeståndsansvar och skyldigheter för, inklusive men inte begränsat till oavsiktliga skador, följdskador eller speciella skador, eller eventuella finansiella förluster, förlorad vinst eller kostnader, eller förlorade data på grund av eller i samband med köp, användning eller prestanda hos produkten, också om WD har informerats om risken för dylika skador. I USA tillåter vissa stater inte uteslutning eller begränsningar för oförutsedda eller följdskador, varför begränsningarna ovan eventuellt inte gäller. Denna garanti ger dig specifika juridiska rättigheter och du kan också ha ytterligare rättigheter som varierar från delstat till delstat. Western Digital Lake Forest Drive Lake Forest, California U.S.A. Informationen från WD tros vara riktig och tillförlitlig. WD påtar sig dock inget ansvar för informationens användning. Detsamma gäller intrång i patenträttigheter eller rättigheter hos tredje part som kan bli resultatet av informationens användning. Licens lämnas inte underförstått eller på annat sätt enligt patent eller patenträttigheter tillhörande WD. WD har rätt att när som helst ändra specifikationer utan att meddela detta. Western Digital, WD och WD-logotypen är registrerade varumärken i USA och andra länder. My Passport, My Passport Elite, WD Sync och WD Anywhere Backup är varumärken som tillhör Western Digital Technologies, Inc. Övriga märken i denna skrift tillhör andra företag Western Digital Technologies, Inc. Med ensamrätt J03 Jan 2009 BILAGA 9
