BAS-Alarm Konfigurerings- och larmmottagningsprogramvara till BAS-SMS

Transkript

1 BAS-Alarm Konfigurerings- och larmmottagningsprogramvara till BAS-SMS Installation och användarmanual. Vers. 2.43_

2 Innehållsförteckning Installera mjukvaran 3 Inställning av programvaran 4 Installera GSM-modemet 5 Registrera objekt (BAS-SMS larmsändare) 6 Larmfönstret (huvud fönster) 7 Mottagning och kvittering av larm 8 Skicka SMS från BAS-Alarm 9 Exempel på SMS som vidarebefodrats från BAS-Alarm 9 Konfigurering av BAS-SMS via BAS-Alarm: Admin 10 Behörighetskontroll 10 Programmering av larmingångarna Konfigurera utgångarna 12 Skicka konfigureringen till BAS-SMS Egna anteckningar

3 Installera mjukvaran. Steg 1. Sätt i cd skivan med BAS-Alarm i cd-läsaren. Dubbelklicka på Den här datorn, BAS-Alarm (D:), markera alla filer BAS-Alarm, mfc71.dll, msvcr71.dll och välj kopiera. Klicka sedan på knappen Bakåt uppe till vänster i fönstret. Därefter dubbelklickar du på Lokal disk (C:) och sedan på mappen Program. Skapa en ny mapp genom att högerklicka i programmappen och välja Nytt och mapp, döp den till BAS-Alarm. Dubbelklicka på denna mapp, höger klicka i mappen och välj Klistra in. Programmet kopieras nu till denna mapp. OBS! Alla 3 filerna måste ligga i mappen för att programmet skall fungera. Vill du ha en genväg till programmet på skrivbordet så högerklickar du på program ikonen BAS-Alarm och väljer Skicka till och skrivbord (skapa genväg). Vill du att programmet skall starta automatiskt varje gång du startar datorn? Isåfall högerklickar du på Genväg till BAS-Alarm ikonen på skrivbordet och välj Kopiera, därefter högerklickar du på Start längst ner till vänster och välj Öppna delade start menyn. I fönstret som öppnas dubbel klickar du på Program och sedan högerklickar du på Autostart och väljer Klistra in. Stäng sedan fönstret. Steg 2. Starta BAS-Alarm genom att dubbelklicka på genvägen på skrivbordet. När programmet startas får man välja en operatör. Finns inga operatörer i listan eller om man vill lägga till ytterligare operatörer gör men det genom att klicka på Add/Edit Operators. I fönstret som öppnas kan du sedan lägga till, ta bort eller ändra olika operatörer. När du är klar klickar du på OK och fönstret stängs. Välj operatör i listan och klicka på OK. Vill du byta till en annan operatör går du till menyn Options och väljer Change Operator. Välj ny operatör i listan och klicka på OK. Steg 3. Du skall nu skapa en databas där all information om larm och larmsändare sparas. Kontrollera först att det står No Database found at the path C:\Program\BAS-Alarm\. Detta skall vara vägen dit du har sparat programmet BAS-Alarm. Klicka i rutan Create a new empty Database och klicka på OK. I den nedre delen av fönstret ser du vilka filer den har skapat i databasen. Klicka på OK. Vill du spara databasen i en annan mapp på hårddisken måste du först ändra sökvägen dit. Klicka i Change the path to the location of the Database och klicka på OK. Bläddra fram till mappen där du vill spara databasen och klicka på OK. Därefter klickar du på Create a new empty Database och klicka på OK. I den nedre delen av fönstret ser du vilka filer den har skapat i databasen. Klicka på OK. 3

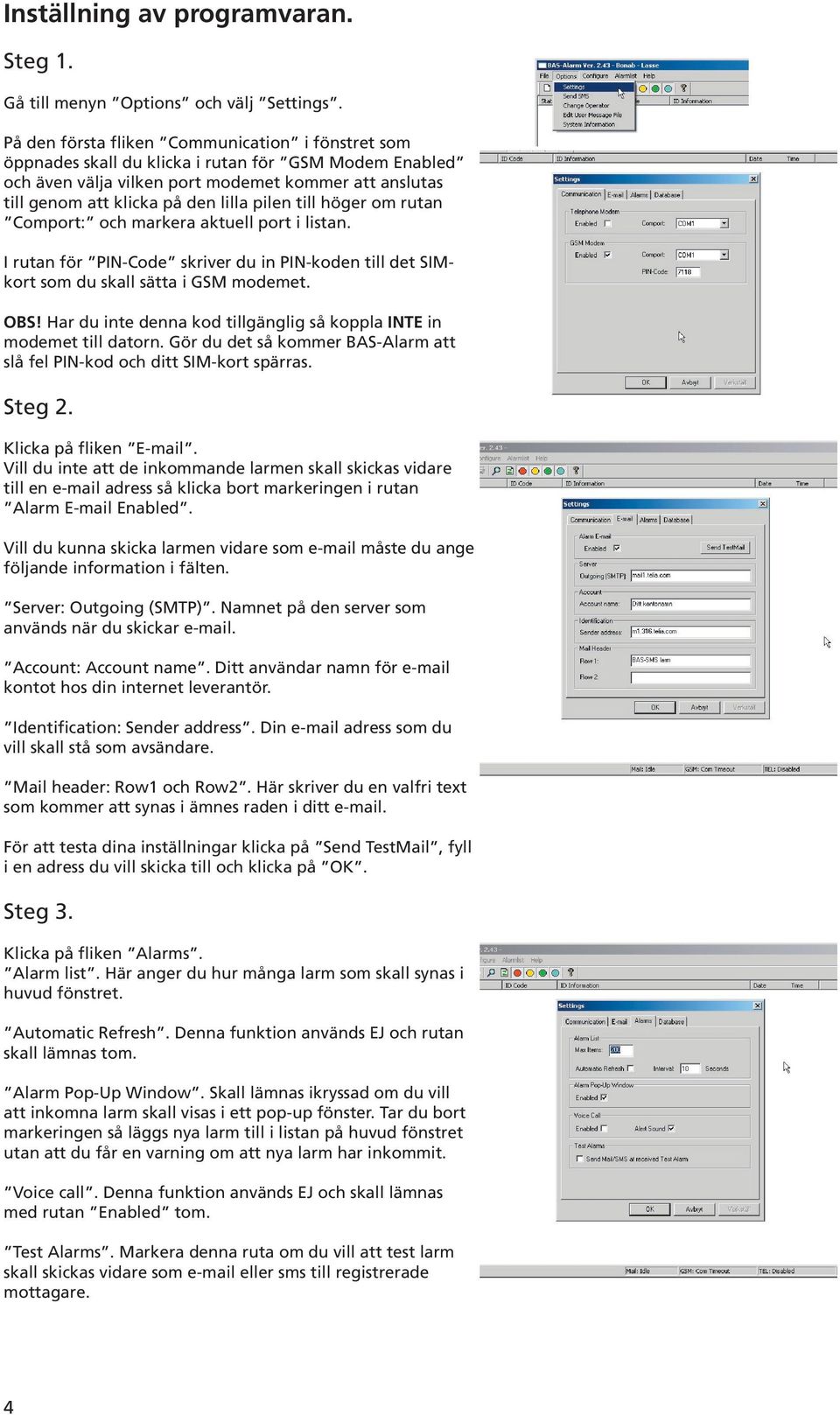

4 Inställning av programvaran. Steg 1. Gå till menyn Options och välj Settings. På den första fliken Communication i fönstret som öppnades skall du klicka i rutan för GSM Modem Enabled och även välja vilken port modemet kommer att anslutas till genom att klicka på den lilla pilen till höger om rutan Comport: och markera aktuell port i listan. I rutan för PIN-Code skriver du in PIN-koden till det SIMkort som du skall sätta i GSM modemet. OBS! Har du inte denna kod tillgänglig så koppla INTE in modemet till datorn. Gör du det så kommer BAS-Alarm att slå fel PIN-kod och ditt SIM-kort spärras. Steg 2. Klicka på fliken . Vill du inte att de inkommande larmen skall skickas vidare till en adress så klicka bort markeringen i rutan Alarm Enabled. Vill du kunna skicka larmen vidare som måste du ange följande information i fälten. Server: Outgoing (SMTP). Namnet på den server som används när du skickar . Account: Account name. Ditt användar namn för kontot hos din internet leverantör. Identification: Sender address. Din adress som du vill skall stå som avsändare. Mail header: Row1 och Row2. Här skriver du en valfri text som kommer att synas i ämnes raden i ditt . För att testa dina inställningar klicka på Send TestMail, fyll i en adress du vill skicka till och klicka på OK. Steg 3. Klicka på fliken Alarms. Alarm list. Här anger du hur många larm som skall synas i huvud fönstret. Automatic Refresh. Denna funktion används EJ och rutan skall lämnas tom. Alarm Pop-Up Window. Skall lämnas ikryssad om du vill att inkomna larm skall visas i ett pop-up fönster. Tar du bort markeringen så läggs nya larm till i listan på huvud fönstret utan att du får en varning om att nya larm har inkommit. Voice call. Denna funktion används EJ och skall lämnas med rutan Enabled tom. Test Alarms. Markera denna ruta om du vill att test larm skall skickas vidare som eller sms till registrerade mottagare. 4

5 Klicka på fliken Databas. Här kan du ändra sökvägen till databasen där all information om inkommna larm sparas. Har du skapat databaser på olika ställen så kan du välja vilken du skall använda genom att klicka på Browse. I fönstret som öppnas stegar du fram till den mapp du har sparat databasen i och klickar på OK. Alarm Information Records. Här anger du hur många månader larmen skall ligga kvar i databasen. Förinställningen är 12 månader. Installera GSM-modemet. För att kunna ta emot SMS larm från BAS-SMS GSM larmsändare samt vidaresända larm som SMS-meddelande till mobiltelefoner måste GSM modemet installeras. Kontrollera att alla delar är med. 1st. GSM-modem. 1st. Antemm. 1st. Transformator. 1st. Seriekabel. OBS! Koppla inte in transformatorn till modemet förän alla inställningar är klara. Steg 1. Placera medföljande antenn så att inget kan försämra mottagningen och anslut den till antenn uttaget på modemet. Steg 2. Koppla in den seriella kabeln till COM porten på datorn och till modemet. Steg 3. Tryck in den lilla gula knappen på framsidan av modemet så att simkortshållaren åker ut. Montera simkortet med kontaktytan uppåt och sätt tillbaka hållaren i modemet. OBS! Glöm inte att ställa in rätt COM port och rätt PIN kod i inställningarna, sid 4, steg 1. Steg 4. Anslut medföljande transformator till modemet och vägguttaget. Det kan komma upp ett varningsfönster om att det är fel i kommunikationen med GSM modemet. Vänta ca. 30 sek. och stäng därefter fönstret. Är allt riktigt skall det stå GSM: Com OK, NET 100% längst ner i status raden på huvud fönstret. NET 100% kan variera beroende på hur bra täckning man har. Står det GSM: Com Timeout eller No net kontrollera inställningarna för COM port och PIN kod. Eventuell omplacering av antenn kan behövas för att bättra på täckningen. 5

6 Registrera objekt (BAS-SMS larmsändare). För att registrera nya larmsändare i programmet så går du till menyn File och väljer New. Fönstret Add Object Info öppnas. ID Code. Här skriver du in telefonnummret som sitter i din BAS-SMS. Nummret måste innehålla landsnummer och skrivas utan mellanslag och bindesträck. Ex måste skrivas ID Info, Address. Här skrivs t.ex. namn och adress till huset eller lokalen där BAS-SMS sitter. Denna text kommer att skickas med i ett vidarebefodrat SMS eller . No Of Days. Här skriver du in antalet dagar mellan förväntade test larm. Test Alarm Only. Kryssas denna ruta i tolkas samtliga larm från denna BAS-SMS som test larm. Alarm PopUp. Kryssas denna ruta i visas alla inkommande larm med ett pop-up fönster. Technical Alarms. Alla inkommna larm kan skickas vidare som SMS eller . Är det flera olika mottagare så separera SMS nummren och adresserna med, eller ;. SMS nummren kan anges med eller utan landsnummer. Till höger om dessa fälten finns en knapp..., klicka på denna för att komma till en adressbok. Det är olika adressböcker för och SMS-nummren. Här kan du skriva in alla adresser eller SMSnummer, beroende på vilken adressbok du är inne i, för att snabbt komma åt informationen om den skall användas i flera olika objekt. Under rutan Database klickar du på new, skriver in namn och adress och klickar sedan på OK. Markera ett befintligt namn i fönstret och välj Edit eller Delete om du vill ändra eller ta bort ett namn. För att lägga till ett namn som mottagare av eller SMS markerar du ett namn i listan och klickar sedan på Add som finns under rutan Message Recipients och därefter på OK och adresserna eller SMS-nummren läggs till i fälten Technical Alarms Emergency Call Alarms. Denna funktion används EJ av BAS-SMS. Notes. Här kan du skriva in lite information med anknytning till objektet. Customer. Här skrivs informationen om vilken kund som har BAS-SMS larmsändaren. Klicka på... till höger om fältet så öppnas kundboken. Klicka på New och skriv in namn och övrig information ni vill ha med och sedan på OK. Inskrivna kunder visas i menyn Customers. Välj kund i listan och klicka på Select så läggs informationen i fälten. Klicka på Close för att stänga fönstret Add Object Info. Alla registrerade objekt finns i menyn File och Open. Välj i listan eller sök på ID Code eller ID-Info. 6

7 Larmfönstret (huvud fönster). I larmfönstret visas all information om de inkomna larmen. Du kan även filtrera larmen och enbart visa vissa med en speciell status eller sortera larmen efter status, type, id kod, id information och datum. Larmfönstret är indelat i olika kolumner. Första kolumnen är Status. Alla inkommna larm tilldelas en status beroende på om larmet måste kvitteras av en operatör eller ej. Det finns fyra olika status nivåer. Blå: Ett testlarm som inkommit enligt schema och inte behöver åtgärdas vidare. Röd: Larmet måste kvitteras av en operatör och behöver någon form av åtgärd. Gul: Ett rött larm har kvitterats av en operatör och operatörens id samt en tidstämpel när larmet kvitterades skapas i larmet. Grön: Ett gult larm har blivit åtgärdat och ytterligare en id och tidstämpel skapas i larmet. Andra kolumnen är Type. Här visas vilken typ av larm det är, testlarm, driftlarm osv. Tredje kolumnen är ID Code. Här visas telefonnummret till den BAS-SMS som har skickat larmet. Fjärde kolumnen är ID Information. Denna information hämtas från fältet ID Info när du registrerade ett nytt objekt (se sidan 6). Femte kolumnen är Date Time. Här visas datum och klockslag när larmet inkom. Du sorterar de inkomna larmen efter önskad kolumn genom att klicka på kolumn namnet. Ovanför kolumnen ID Code har du fyra knappar i olika färger. Som standard är alla dessa markerade men om du t.ex. inte vill se testlarmen i larmlistan så klickar du på den blå knappen och alla larm med blå status visas inte längre i listan. På detta sätt kan du få en lista enbart med den status du själv väljer att se. Vill du åter se alla larmen klickar du bara på knapparna igen. Längst ner i larmfönstret har du ett statusfält. Här ser du om BAS-Alarm kommunicerar riktigt med installerad hård och mjukvara. Ready. BAS-Alarm är klar att ta emot larm. Mail. status, Idle, Send eller Receive. GSM. Kommunikationen med GSM-modemet är ok och mottagningen är 100% (kan variera beroende på hur bra täckning man har). Tel. Denna funktion används EJ i BAS-Alarm. 7

8 Mottagning och kvittering av larm. Alla inkommande larm kan visas som ett pop-up fönster eller bara läggas till i larmlistan som senast inkommna larm (Inställning av programmvaran, sid 4, steg 3). När ett larm kommer in till BAS-Alarm som ett pop-up fönster visas följande information. Source:. Anger hur larmet skickades. ID-Code:. Telefonnummer till BAS-SMS som skickade larmet. ID-Info:. Objektsinformation som hämtas från objektsregistreringen (se sid 6) genom att matcha ID-Code med den du la in vid objektsregistreringen. Tidsstämpel:. Datum och tid när larmet skickades. Alarm information:. Fritt valda larmtexter som läggs in i larmsändaren BAS-SMS som skickar larmet. Alarm status:. Status på larmet (se sid 7). Om larmet som kommer in till BAS-Alarm har röd status kan du kvittera detta genom att klicka på knappen Acknowledge i pop-up fönstret. Du bekräftar därmed larmet och dess status övergår till gul färg och du förser även larmet med en id (operatörens id) och tidsstämpel om vem och när kvitteringen gjordes. Vill du inte kvittera larmet omgående kan du klicka på knappen Ignore. Pop-up fönstret stängs och larmet ligger kvar i larmlistan med röd status. Har du andra larm med röd status i larmlistan kan du dubbelklicka på det larmet för att öppna pop-up fönstret och därefter ändra status. När larmet med gul status har blivit åtgärdat ändrar du statusen till grön genom att dubbelklicka på larmet i larmlistan och klickar på knappen Finish. Du förser också larmet med ytterligare en id (operatörens id) och tidsstämpel om vem och när larmet kvitterades. 8

9 Skicka SMS från BAS-Alarm. Med GSM-modemet installerat kan du skicka SMS från BAS-Alarm. Klicka på menyn Options och välj Send SMS. Om menyn Send SMS är skuggad innebär detta att GSM-modemet är fel installerat eller att BAS-Alarm inte kommunicerar med modemet. Kontrollera inställningarna (se sid 4, steg 1 och sid 5). Fönstret Send SMS Message öppnas. Skriv nummret till mottagaren i fältet SMS No: eller klicka på knappen... till höger om fältet för att komma till adressboken för SMS (se sid 6, registrera objekt) för att välja mottagare som du lagt in sedan tidigare. Skriv meddelande texten i fältet Message och klicka på knappen Send för att skicka meddelandet. I rutan Send Status får du information om meddelandet har skickats eller om det har blivit något fel. Exempel på SMS som vidarebefodrats från BAS-Alarm. Om du har kryssat i rutan att larm skall vidarebefodras som SMS (se sid 4, steg 2) kan det se ut så här i mobiltelefonen. Ex. testlarm Ex. batterilarm Från +467xxxxxxxx Type:Testlarm Failure ID Info: Pumpsatation 26 Från +467xxxxxxxx Type:Battery Failure ID Info: Pumpsatation 26 9

10 Konfigurering av BAS-SMS via BAS-Alarm. Admin. För mer ingående beskrivning av varje kommando hänvisar vi till manualen för BAS-SMS. Gå till menyn Configure och välj BAS-SMS. Fönstret för konfigurering av BAS-SMS GSM larmsändare öppnas. Klicka på fliken Admin Administrator Phonenumbers. Här anger du upp till 3 olika mobilnummer med eller utan landsnummer till den eller de som skall ta emot testlarm och larm om SIM-kortet, som varningar om att giltlighetstid snart är slut eller när pengarna snart tar slut (gäller kontantkort). Test Alarms. Här fyller du i antalet dagar det skall vara mellan testlarmen och vilken text som skall skickas i meddelandet. Vill du inte ha testlarm lämnar du rutan tom. SMS Load. BAS-SMS kan hålla koll på hur många SMS som har skickats. Fyll i ett antal, t.ex. 50st och när detta antal är uppnåt så skickas ett SMS med den text du skriver i textfältet och meddelar detta. Bra om du använder kontantkort. SMS Time. Om du använder kontantkort så måste detta laddas på med mer pengar inom en 12 månaders period för att inte kortet skall spärras. Här fyller du i antalet dagar som du vill att BAS-SMS skall påminna efter och den text du vill skall skickas. T.ex. 330, så har du 1 månad på dig att fylla på kontantkortet innan det spärras. SMS Day Limit. Här kan du begränsa antalet SMS som får lov att skickas på en dag. Grundinställningen är 20st. För att stänga av funktionen till obegränsat antal skriver du 0. Larmtexterna på denna flik skickas bara till det eller de nummer som du skrivit in i fälten Administrator Phonenumbers 1-3. OBS! Inget av dessa fält behöver fyllas i för att BAS-SMS skall fungera. Behörighetskontroll. För mer ingående beskrivning av varje kommando hänvisar vi till manualen för BAS-SMS. Klicka på fliken Master Här kan man ange vilket eller vilka telefonnummer som får lov att styra eller programmera BAS-SMS. Klicka på pilen till höger om fältet Master och välj ON eller OFF. Skriv sedan in telefonnummren till den eller de som får lov att styra eller programmera BAS-SMS i fälten 1-5 (max 5 olika nummer kan anges). OBS! Inget av dessa fält behöver fyllas i för att BAS-SMS skall fungera. 10

11 Programmering av larmingångarna 1-6. För mer ingående beskrivning av varje kommando hänvisar vi till manualen för BAS-SMS. OBS! För att BAS-SMS skall fungera måste ingången vara aktiverad och minst 1 telefonnummer som BAS- SMS skickar larm till anges. Klicka på fliken Input 1 Input. För att BAS-SMS skall kunna larma på ingångarna måste dessa vara aktiverade (ON). Du kan aktivera eller avaktivera varje larmingång var för sig. Klicka på pilen till höger om fältet On/Off och välj On eller Off. Vid leverans av BAS-SMS är alla ingångarna Off. Välj om du vill att larmingången skall larma vid slutande eller brytande kontakt genom att klicka på pilen till höger om fältet Type och välj NC (brytande) eller NO (slutande). Vid leverans av BAS-SMS är alla ingångarna NO. Alarm Type. Här väljer du om du vill ha en speciel funktion på ingången. Klicka på pilen till höger om fältet och välj önskad funktion i listan. * Delayed (TIME). Om du vill ha fördröjning på ingången så att BAS-SMS inte larmar fören efter en viss tid väljer du detta alternativ och anger fördröjningen i min och sek. Vill du inte ha fördröjning på ingången skriver du 0 min och 0 sek. Vid leverans är fördröjningen 2 sek. * Delayed With Restore (TIME+) Detta alternativ gör att BAS-SMS även skickar ett SMS när larmet återställs. * Time Limited Alarm Blocking (BTIME). Detta alternativ hindrar BAS-SMS att skicka fler larm ifrån ingången under inställd tid (min och sek). * Pulse Counter (PULSE). Räknar pulser (antal larm) på ingången och larmar först efter inställt antal. Pulsen (larmet) måste bestå minst 0,5 sek för att räknas somm en puls. * Runtime Measuring (RUNTIME). Räknar drifttid och larmar efter inställt värde (anges i hela timmar). Alarm Text. Här fyller du i valfri text som du vill att BAS-SMS skall skicka vid larm. Om du vill att BAS-SMS skall styra en annan BAS-SMS genom att skicka ett kommando vid larm så klickar du i rutan No Response. Detta är bara för att när ett kommando kommer till BAS-SMS så bekräftar BAS-SMS detta med att skicka tillbaka ett SMS. Är inte No Response ikryssad så skickar båda BAS-SMS erna SMS meddelanden till vanrandra hela tiden tills pengarna är slut eller tills spärren för max SMS per dag är nådd. Alarm Phonenumbers. Här fyller du i det eller de telefonnummer du vill att BAS-SMS skall skicka larmen till. Skall alla ingångarna larma till samma telefonnummer behöver du bara ange dessa 1 gång (på larmingång 1). Skall de olika ingångarna gå till olika telefonnummer måste du ange dessa för varje larmingång. Kryssrutorna Voice används när du vill att BAS-SMS skall ringa upp en vanlig telefon. Markera rutan till höger om det vanliga telefonnummret. För att programmera ingångarna 2-6 klickar du på respektive flik och upprepar ovanstående steg. 11

12 Konfigurera utgångarna. För mer ingående beskrivning av varje kommando hänvisar vi till manualen för BAS-SMS. Klicka på fliken Outputs. Outputs. BAS-SMS har 2 stycken utgångar som du kan styra var för sig. Klicka på pilen till höger om fältet On/ Off och välj On för att aktivera utgången eller Off för att avaktivera den. Vill du att utgången skall vara aktiverad en viss tid och därefter avaktiveras automatiskt skriver du in önskad tid i fälten Time minuter och sekunder. Output Controlled By Input. Du kan få utgångarna att följa en valfri ingång vid larm. Klicka på pilen till höger om fältet Output 1 (eller output 2) Follow Input och välj vilken ingång som skall styra utgången. Vid larm på vald ingång aktiveras utgången. Försvinner larmet på ingången återgår utgången till ursprungsläget. Output Controlled By SMS Transmission. Detta är en liknande funktion som ovan men utgången är tidstyrd. Larm på ingången aktiverar vald utgång i inställd tid (minuter och sekunder) och återgår till utgångsläget först efter att inställd tid uppnåtts, även om larmet på ingången försvinner tidigare. OBS! Inget av dessa fält behöver fyllas i för att BAS-SMS skall fungera. Skicka konfigureringen till BAS-SMS. För mer ingående beskrivning av varje kommando hänvisar vi till manualen för BAS-SMS. Klicka på fliken Send För att skicka inställningarna till BAS-SMS skriver du in telefonnummret till den BAS-SMS du skall programmera. Har du lagt in telefonnummret i telefonboken klickar du på knappen... och väljer önskad BAS-SMS i listan i den nedre rutan Database och klickar på knappen Add och sedan på OK. Valt nummer syns i fältet Phone Number. Send Commands to Unit. Klicka på knappen Send för att skicka programmeringen till BAS-SMS. En ruta kommer upp och talar om hur många SMSmeddelanden som måste skickas för att utföra hela programmeringen (normalt består 1 SMS av max 160 tecken). Klicka på OK. I rutan Send Status får du information om att allt skickats som det ska eller om det har blivit något fel någonstans i inställningarna. När BAS-SMS har tagit emot programmeringen skickar den ett SMS tillbaka för att bekräfta att den har utfört kommandot felfritt (Command Executed) följt av programmeringstexten. Du får ett SMS tillbaka för varje SMS du skickar till BAS- SMS. Behövdes det 3st. SMS för att programmera BAS- SMS får du 3st. bekräftelse SMS tillbaka. 12

13 Reset Configuration to Default. För att återställa BAS-SMS till fabriksinställningarna klickar du på knappen Send. Check Configuration. Du kan kontrollera inställningarna i en BAS-SMS genom att välja önskad inställning med hjälp av pilknappen till höger om fältet och sedan klicka på Send. * Input 1-6 Settings. Här får du information om hur larmingångarna är programmerade. * Input 1-6 Alarm Texts. Här får du besked om vilka larmtexter som skickas från respektive larmingång. * System Information. Här får du besked om systeminställningarna. * Current Input/Output Status. Här får du besked om i vilket läge ingångar och utgångar är (aktiverade eller inte). * Test Alarm Parameters. Här får du besked om inställningarna för testlarm. * Master Parameters. Här får du information om Master funktionen är aktiverad och vilka telefonnummer som har behörighet att styra och programmera BAS-SMS. * Pre-paid SIM-Card Parameters. Här får du information om ditt kontantkort. * No of Alarms Sent per Input. Här får du information om hur många larm varje ingång har skickat. 13

14 Egna anteckningar. Installerad datum: Namn: Adress: Telefon: Telefonnr modem: Operatör 1: Operatör 2: Operatör 3: Operatör 4: Operatör 5: Larmsändare 1: Kund / Kontaktpers.: Telefon: Placerad / Adress: Telefon larmsändare: Ingång 1, 2: Ingång 3, 4: Ingång 5, 6: Utgång 1, 2: Larmsändare 2: Kund / Kontaktpers.: Telefon: Placerad / Adress: Telefon larmsändare: Ingång 1, 2: Ingång 3, 4: Ingång 5, 6: Utgång 1, 2: 14

15 Larmsändare 3: Kund / Kontaktpers.: Telefon: Placerad / Adress: Telefon larmsändare: Ingång 1, 2: Ingång 3, 4: Ingång 5, 6: Utgång 1, 2: Larmsändare 4: Kund / Kontaktpers.: Telefon: Placerad / Adress: Telefon larmsändare: Ingång 1, 2: Ingång 3, 4: Ingång 5, 6: Utgång 1, 2: Larmsändare 5: Kund / Kontaktpers.: Telefon: Placerad / Adress: Telefon larmsändare: Ingång 1, 2: Ingång 3, 4: Ingång 5, 6: Utgång 1, 2: 15

16 BONAB elektronik AB, Aröds industriväg 76, Hisings Backa, Sweden Tel: +46 (0) , Fax: +46 (0) ,
