RC /23 Ver. 3.3
|
|
- Lisbeth Bengtsson
- för 8 år sedan
- Visningar:
Transkript
1 Installatörs-- handbok AXCARD RC /23 Ver. 3.3
2 Ver 3.3 AXCARD INNEHÅLLSFÖRTECKNING RC426-22/23 INTRODUKTION...3 INLÄGGNING AV PROGRAMMERINGSKOD OCH INITIERING...3 INITIERING OCH NOLLSTÄLLNING AV MINNET...3 ALT. 1 INLÄGGNING AV PROGRAMMERINGSKOD....3 ALT. 2 INLÄGGNING AV PROGRAMMERINGSKOD OCH KORT....4 ANSLUTNINGSKORT RC MONTERING....5 ANVISNING FÖR KABELINTAG...7 ANSLUTNING AV TERMINALER...7 INKOPPLING AV ARK INKOPPLING AV ASR INKOPPLING AV PR INKOPPLING AV PR-543 och RT INKOPPLING AV PR INKOPPLING AV KP INKOPPLING AV FR INKOPPLING AV PR-543G INKOPPLING AV LD INKOPPLING AV LD-3K PROGRAMMERING AV SPECIALPARAMETRAR # 32 INLÄGGNING AV ANTAL I KORTRÄKNARE...17 # 33 LARMPUNKT I KORTRÄKNARE...17 # KORTPARAMETRAR...17 # BESÖKSKORTSPARAMETRAR # PARAMETRAR FÖR ANTI-PASSBACK (APB) (TYP -23) # UTGÅNG 9 (TYP -22/23) # EXTERN LARMINKOPPLINGSBLOCKERING (TYP -22) # PARAMETER FÖR LARMSTYRNING (TYP -22)...21 # PARAMETER FÖR LARMSTYRNING MED TIDZON (TYP -22).21 # PARAMETER FÖR MODEMSTYRNING RC-426-xx:...22 # 64 PARAMETRAR FÖR UT-LÄSARE (PL6)...22 # 66 ÖVERFÖRINGSHASTIGHET TILL SKRIVARE / PC
3 AXCARD Ver 3.3 # TIDZON FÖR FJÄRRÖPPNING...23 ANSLUTNING AV LARM (RC )...24 FUNKTIONSBESKRIVNING Bistabil funktion Monostabil funktion Pulsfunktion...24 FJÄRRÖPPNINGSKNAPPENS FUNKTION...25 LARMINDIKERINGSUTGÅNGENS FUNKTION...25 LARMDIODENS FUNKTION KOPPLINGSEXEMPEL MED LARM...26 LARMFÖRBIKOPPLING MONOSTABIL FUNK...26 STYRNING AV LARM BISTABIL FUNK...26 STYRNING AV LARM PULS FUNK FLERA LÄSARE...27 PROGRAMMERING AV LARMFUNKTION (RC ) # 53 BESTÄM LARM MANÖVRERINGSFUNKTION...28 # 54 TID FÖR VARNINGSSUMMER # 69 PARAMETRAR FÖR KVITTENS OCH LARM DIOD...29 # TIDZON FÖR LARMTILLSLAG...30 BYTE AV EPROM PERSONLIG KOD (PIN) TILL/FRÅNKOPPLING AV LARM NOTERINGAR
4 Ver 3.3 AXCARD INTRODUKTION. AXCARD RC /23 Kontrollenheten har två reläer som vardera har en fri växelkontakt. På de jackbara plintarna finns ingångar för 2 terminaler, printer/pc, AXNET, öppningsknapp, dörrkontakt extern larminkoppling, återkoppling från larmcentral, sabotage switch, mm. RC hanterar passerkort, larmkort, besökskort. Den har årskalender med automatisk vinter/sommartid, 8 behörighetsgrupper, 63 tidzoner och 7 säkerhetsnivåer. Den kan dessutom hantera inbrottslarm, överfallslarm, och har dörrövervakning. Den kan kopplas samman i system med eller utan AXBASE. Enheten är försedd med knappsats samt tre lysdioder och summer för indikering under programmering. Matningsspänningen kan vara 12-30VDC filtrerad eller 12-18VAC strömförbrukningen är max. 250mA. En 12VDC utgång finns för drivning av externa enheter t.ex. proxläsare PR-543, PR-551 eller extra relä. Använd AXEMAS transformator för att undvika problem. INLÄGGNING AV PROGRAMMERINGSKOD OCH INITIERING Innan programmering påbörjas skall kortläsaren initieras med en speciell kod, (se nedan.) Denna kod tömmer minnet sätter upp tidszoner och div. parametrar, den anger också språk för printerutskrifter. Initieringskoden är för Sverige. INITIERING OCH NOLLSTÄLLNING AV MINNET. - Öppna kortläsaren. - Tryck på RST-knappen (1 pip hörs), släpp den (2 pip hörs). - Slå (2 pip hörs).tryck # (6 pip hörs). OBS! Minnet töms! För att kunna programmera läsaren och skriva ut information från densamma krävs att den ansvarige har en "nyckel". Denna nyckel kan vara en sexsiffrig kod eller om man vill ha högsta säkerhet kan man välja en sexsiffrig kod + kort. Detta är naturligtvis för att hindra obehöriga att manipulera anläggningen. ALT. 1 INLÄGGNING AV PROGRAMMERINGSKOD. - Tryck på RST-knappen. - Knappa in en 6-siffrig kod på knappsatsen. - Tryck #. Programmeringskoden är nu inlagd. - Stäng enheten. Följande Programmeringskoder kan ej användas: ,
5 AXCARD Ver 3.3 ALT. 2 INLÄGGNING AV PROGRAMMERINGSKOD OCH KORT. OBS! Gäller endast vid manuell programmering EJ AXBASE. - Tryck på RST-knappen. - Knappa in en 6-siffrig kod på knappsatsen. - Drag det för programmering avsedda kortet genom kortläsaren. OBS! Läsaren måste vara ansluten till PL7. - Tryck #. Programmeringskortet med tillhörande programmeringskod är nu inlagt. - Stäng kortläsaren. Programmeringskortet kan även användas som passerkort Lägg in ett kort på följande vis för att prova läsaren: - Ställ läsaren i programmeringsläge med Din programmeringskod/kort. - Tryck # 01 drag kort tryck # * - Dra kortet och dörren ska öppna. Skall läsaren ingå i ett nätverk gå vidare till AXNET manualen. ANSLUTNINGSKORT RC Plint PL1 - För anslutning av MATNINGSSPÄNNING och ELLÅS. Plint PL2 - För anslutning av FJÄRRÖPPNING. Plint PL3 - För anslutning av SABOTAGESWITCH. Plint PL4 - För anslutning av PRINTER eller PC. Plint PL5 - För anslutning av TVÅTRÅDSKOMMUNIKATION. Plint PL6 och PL7 - För anslutning av läsarterminaler. RST används för att "INITIERING" ( uppstartning ) och "INLÄGGNING AV PROGRAMMERINGSKOD". NODE används för att bestämma "LÄSARADRESS" när flera läsare är sammankopplade via tvåtrådskommunikation. Byglarna TERM är för terminering av första och sista läsaren i ett nätverk. För terminering flytta byglarna till den vänstra positionen. Lysdiod LD4 indikerar kommunikation. 4
6 Ver 3.3 AXCARD MONTERING. Kontrollenheten skall placeras inomhus på sk. larmat område och så nära dörren som möjligt. Avståndet till läsarterminalerna får ej vara mer än 25 m och så kort som möjligt. I kabeln till terminaler får ej andra signaler än terminalens egna förekomma. Installera kontrollenheten på följande vis: - Öppna kontrollenheten med den medföljande nyckeln. - Skruva fast lådan på väggen - Anslut kablarna i enlighet med inkopplingstabellen. - Stäng kontrollenheten och lås lådan. - Förvara nyckeln det på säker plats. LED PL FREE TAMPER LED SWITCH PL ,24V AC/DC DOOR RELAY ALARM BYPASS RELAY ALARM LED +12 V NODE RST ON OFF V SW7 ON LED OFF KEY SW8 RED LED PULS LARM BIST YEL. LED GRN. LED BUZZER CLS RCP RDP PL6 PL V KEY RED LED YEL. LED GRN. LED BUZZER CLS RCP RDP PL RxD TxD LED PL5 TERM # RS485 5

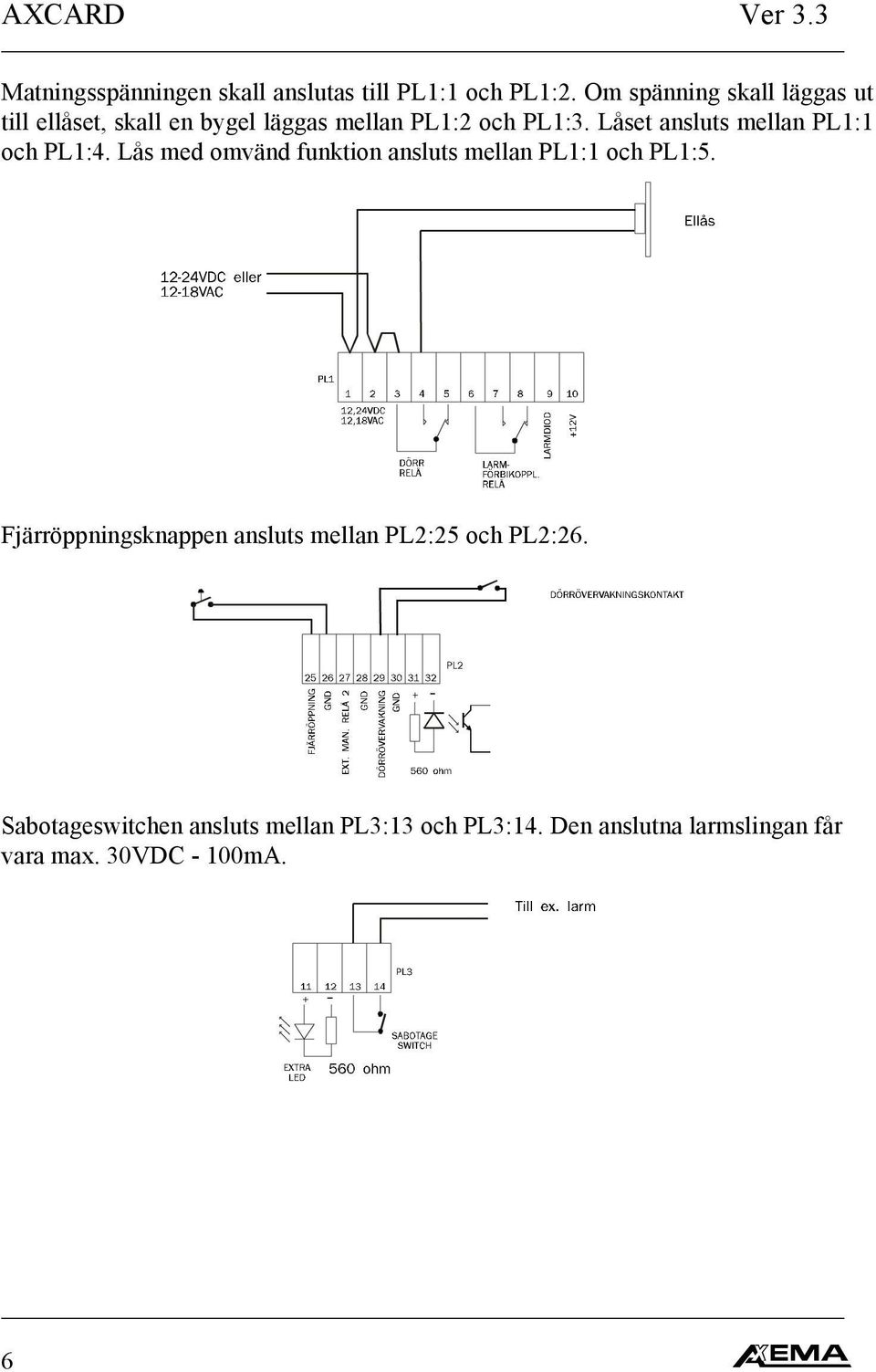

7 AXCARD Ver 3.3 Matningsspänningen skall anslutas till PL1:1 och PL1:2. Om spänning skall läggas ut till ellåset, skall en bygel läggas mellan PL1:2 och PL1:3. Låset ansluts mellan PL1:1 och PL1:4. Lås med omvänd funktion ansluts mellan PL1:1 och PL1:5. Fjärröppningsknappen ansluts mellan PL2:25 och PL2:26. Sabotageswitchen ansluts mellan PL3:13 och PL3:14. Den anslutna larmslingan får vara max. 30VDC - 100mA. 6

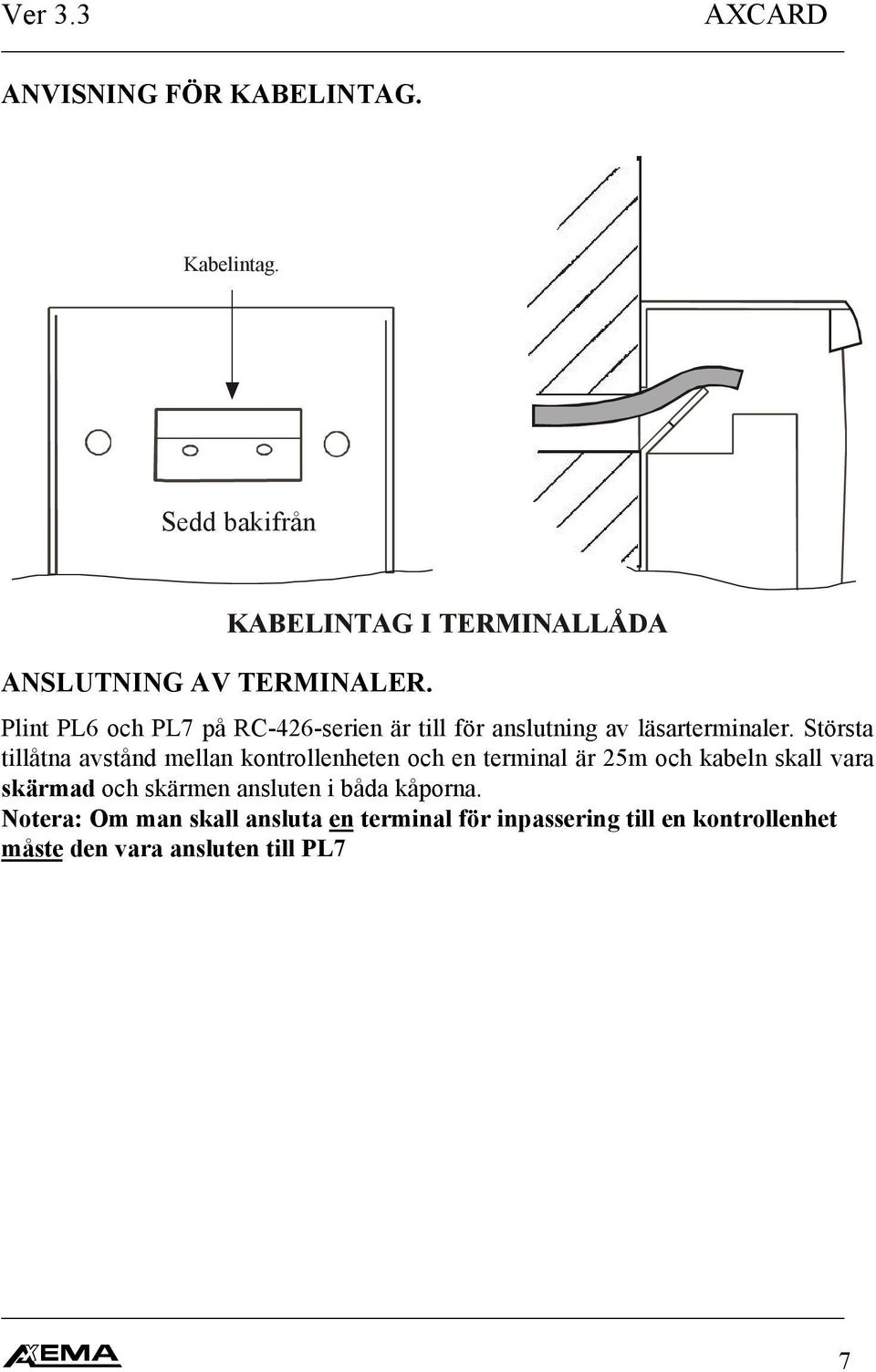

8 Ver 3.3 AXCARD ANVISNING FÖR KABELINTAG. Kabelintag. Sedd bakifrån ANSLUTNING AV TERMINALER. KABELINTAG I TERMINALLÅDA Plint PL6 och PL7 på RC-426-serien är till för anslutning av läsarterminaler. Största tillåtna avstånd mellan kontrollenheten och en terminal är 25m och kabeln skall vara skärmad och skärmen ansluten i båda kåporna. Notera: Om man skall ansluta en terminal för inpassering till en kontrollenhet måste den vara ansluten till PL7 7
9 AXCARD Ver 3.3 INKOPPLING AV ARK-531. Strömförbrukning ca. 45 ma. INKOPPLING AV ASR-521. Strömförbrukning ca. 45 ma. 8
10 Ver 3.3 AXCARD INKOPPLING AV PR-551. Strömförbrukning ca. 35 ma. INKOPPLING AV PR-543 och RT-651. Strömförbrukning ca. 55 ma PR-543, ca. 10 ma RT
11 AXCARD Ver 3.3 INKOPPLING AV PR-553. Strömförbrukning ca. 55 ma. När PR-553 används kan den röda dioden även användas för larmindikering. Sätt byglarna SW 7 och SW 8 enl. följande. Vid lev. SW 7 = OFF, SW 8 = PULS. Bistabilt Monostabilt Puls SW 7 ON ON ON SW 8 BIST BIST PULS INKOPPLING AV KP-511. KP-511 innehåller endast knappsats. Den använd när centralen skall användas som kodlåscentral. I detta fall måste centralen ställas om, se kommando #
12 Ver 3.3 AXCARD INKOPPLING AV FR-522. Till RC-426 serien kan man även ansluta insticksläsarterminalen FR-522. Denna terminal finns även som FR vilken kan läsa både spår 2 och 3 på ett magnetkort. Denna används vanligen tillsammans med RC om man vill läsa bank/kreditkort för att ge tillträde till en bankomat. PL PL1 (SPÅR 2) PL3 (SPÅR 3) RCP RDP PL RC FR FRI SABOTAGE LYSDIOD SWITCH PL2 Om Du skall använda FR-522 för inpassering kopplas den till PL7 och för utpassering till PL6. Om den kopplas till en RC skall den kopplas till PL6. 11
13 AXCARD Ver 3.3 INKOPPLING AV PR-543G. Strömförbrukning ca. 50mA. MAX. 3 M RC-426 Vit Grön (PL6) PL Grå Brun Skär Gul Grön Vit Röd LED Grön LED Gul Brun Summer CLS RCP RDP Vit PR-543-G Max 25 meter mellan RC-426 och PR-543-G. 12
14 Ver 3.3 AXCARD Montering av Prox-läsare PR-543G på glasparti. - Läsaren är avsedd att monteras på insidan av ett glasparti. - Se till att läsaren monteras minst 1 cm från överkanten av glaspartiet så det blir möjligt att se den lysdiod som finns i överkant av läsaren. - Fukta rikligt den del av glaset där läsaren skall monteras med vatten blandat med lite diskmedel. - Avlägsna den transparenta blanka skyddsfolien på framsidan av etiketten. - Tryck fast etiketten mot glaset, och pressa bort vattnet under etiketten genom att dra med en plastspackel från mitten ut mot kanterna. - När etiketten sitter fast ordentligt utan att några luftbubblor finns kvar, tar Du bort det bruna skyddspappret. Tryck sedan fast läsaren mot baksidan av etiketten. - Fäst den fyrpoliga kabeln på lämpligt sätt och koppla den till elektronikboxen. 13

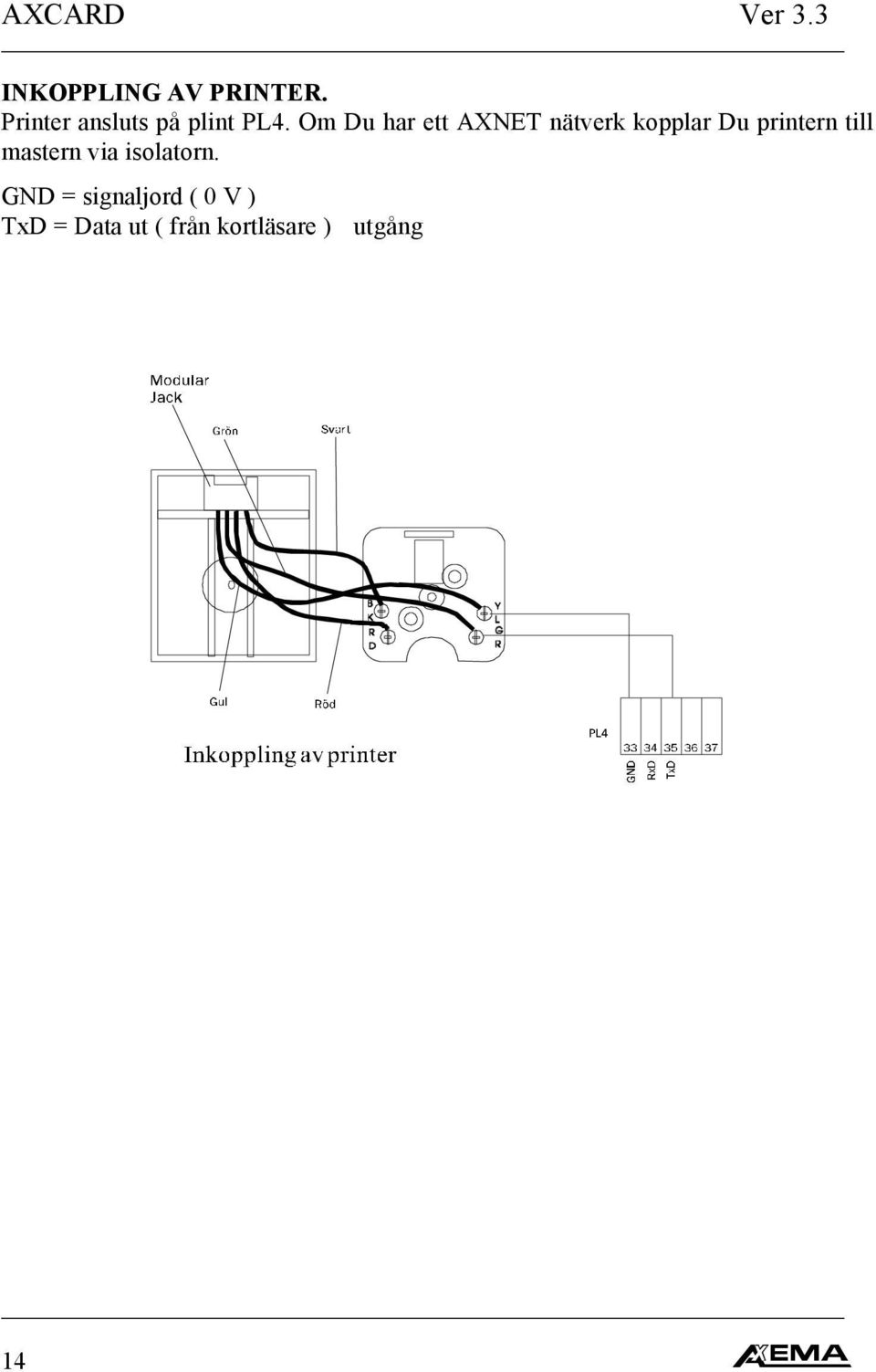

15 AXCARD Ver 3.3 INKOPPLING AV PRINTER. Printer ansluts på plint PL4. Om Du har ett AXNET nätverk kopplar Du printern till mastern via isolatorn. = signaljord ( 0 V ) TxD = Data ut ( från kortläsare ) utgång 14

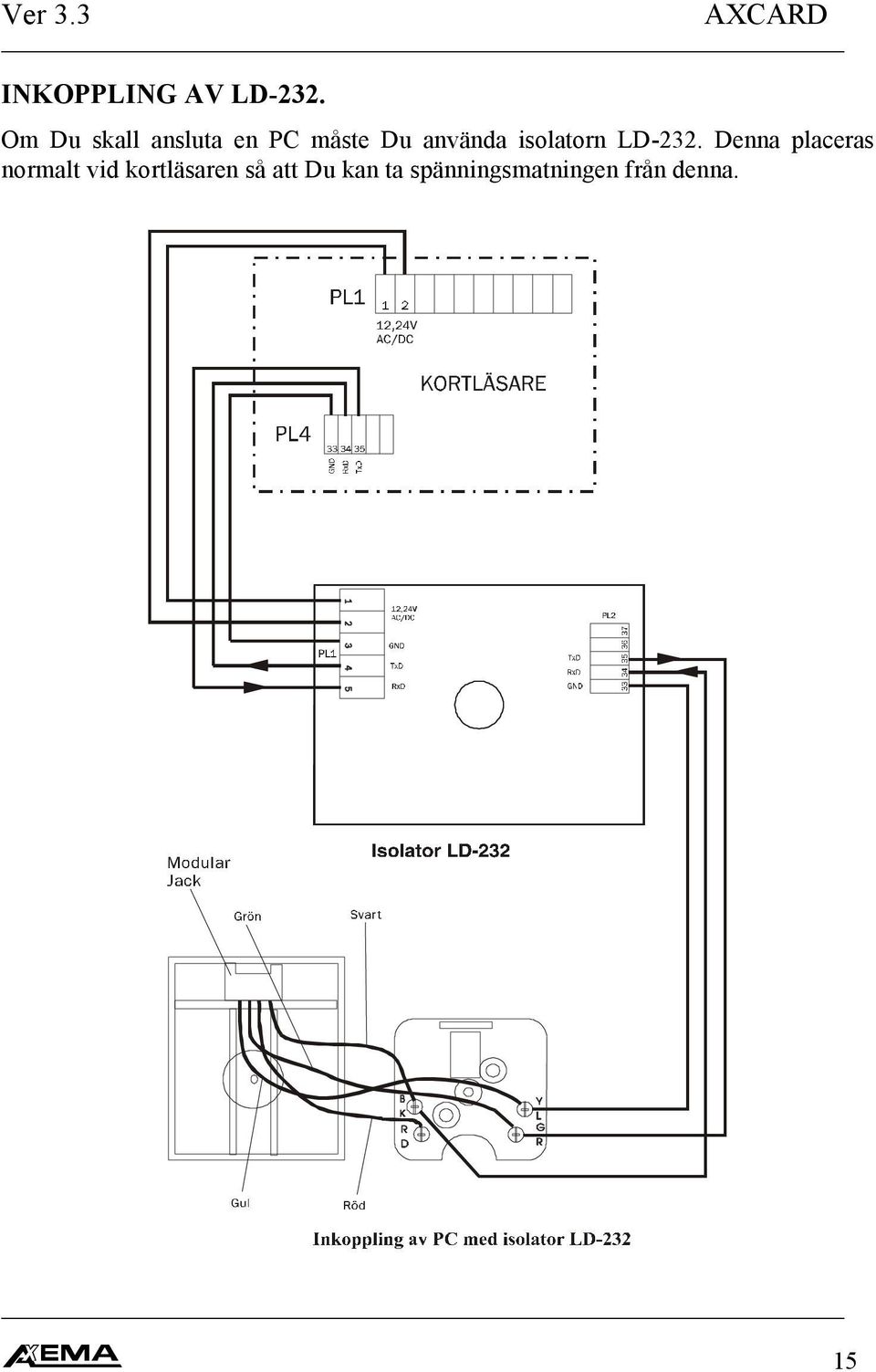

16 Ver 3.3 AXCARD INKOPPLING AV LD-232. Om Du skall ansluta en PC måste Du använda isolatorn LD-232. Denna placeras normalt vid kortläsaren så att Du kan ta spänningsmatningen från denna. 15
17 AXCARD Ver 3.3 INKOPPLING AV LD-3K ,24V TxD RxD RxD TxD LD1 LD2 LD3 16
18 Ver 3.3 AXCARD PROGRAMMERING AV SPECIALPARAMETRAR. De två följande kommandona används endast i läsare av typ -23. Denna läsare har en räknare som håller reda på hur många kort som är inne. Det första kommandot används för att programmera denna räknare till ett valt värde, (ange hur många bilar som finns i garaget när läsaren körs igång. Du måste även programmera # ) # 32 INLÄGGNING AV ANTAL I KORTRÄKNARE. - Tryck # 32 - Slå antal innekort ( xx siffror) - Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ett larm kan erhållas när ett visst antal kort är inne (garaget är fullt). Se även # # 33 LARMPUNKT I KORTRÄKNARE. - Tryck # 33 - Slå antal innekort ( xx siffror) för larm. - Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Följande kommandon används endast för att ändra läsarens funktion och behöver normalt inte användas. Det har också ett subkommando 01 till 99. Initieringskoden påverkar inte dessa inställningar. # KORTPARAMETRAR. Med detta kommando kan man ändra från vilken position på kortet man vill börja läsa och hur många tecken. - Tryck # Slå positionen ( två siffror ) - Slå antal tecken ( två siffror max 08 ) - Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex:. # # läs sex siffror fr. o m pos. 5. Axcards standardinställning är # Denna inställning innebär följande: Om Du har 16 siffror eller mer, läser den pos. 9 till 16. Har Du 8 till 15 siffror läser den de 8 sista siffrorna. Har Du mindre än 8 siffror läser den de siffror som finns och lägger till inledande nollor så att det blir 8 siffror. OBS! Om Du ändrar från standardinställningen innebär det att Du inte kan använda kort av olika typ. 17

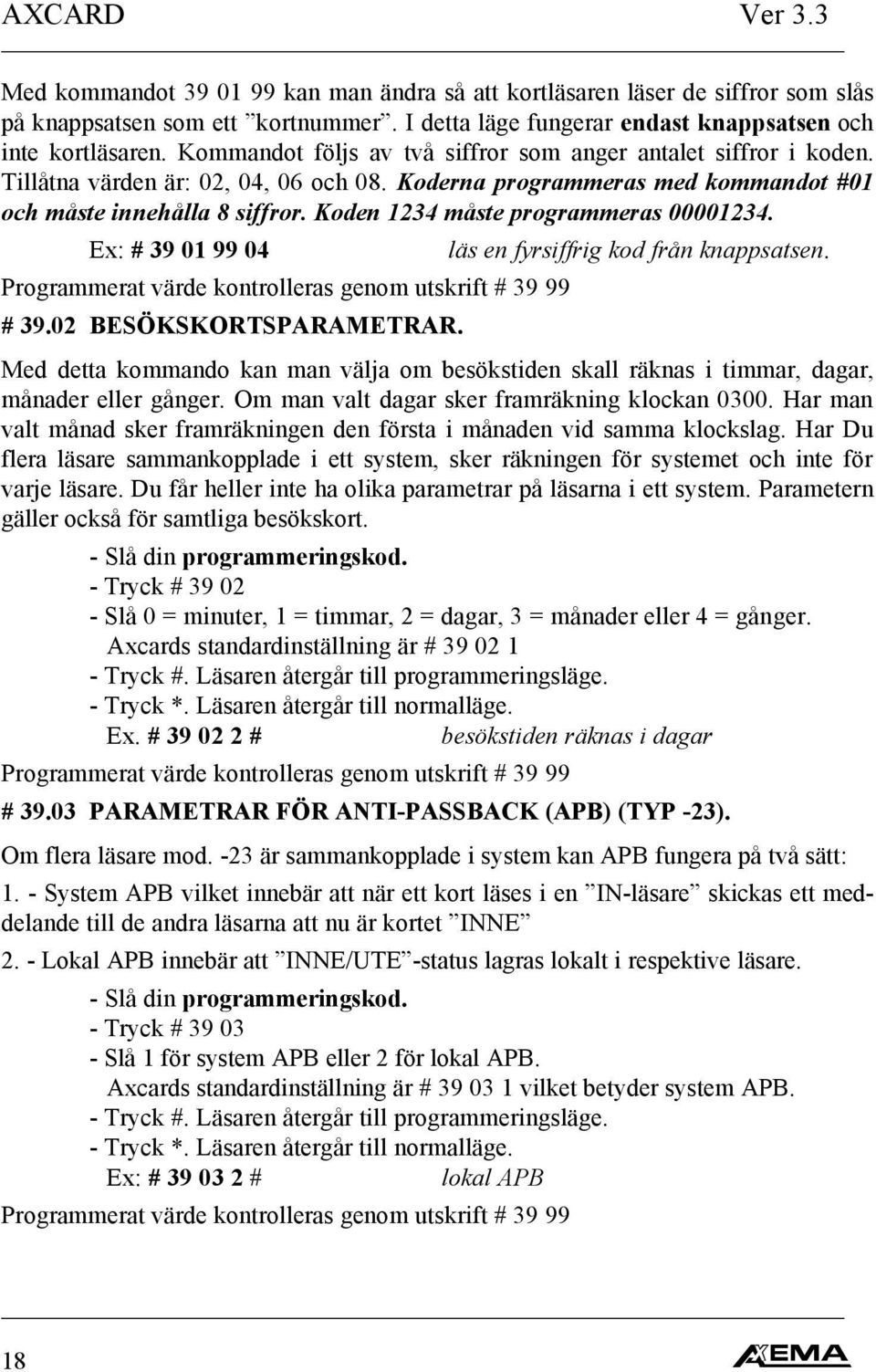

19 AXCARD Ver 3.3 Med kommandot kan man ändra så att kortläsaren läser de siffror som slås på knappsatsen som ett kortnummer. I detta läge fungerar endast knappsatsen och inte kortläsaren. Kommandot följs av två siffror som anger antalet siffror i koden. Tillåtna värden är: 02, 04, 06 och 08. Koderna programmeras med kommandot #01 och måste innehålla 8 siffror. Koden 1234 måste programmeras Ex: # Programmerat värde kontrolleras genom utskrift # # BESÖKSKORTSPARAMETRAR. läs en fyrsiffrig kod från knappsatsen. Med detta kommando kan man välja om besökstiden skall räknas i timmar, dagar, månader eller gånger. Om man valt dagar sker framräkning klockan Har man valt månad sker framräkningen den första i månaden vid samma klockslag. Har Du flera läsare sammankopplade i ett system, sker räkningen för systemet och inte för varje läsare. Du får heller inte ha olika parametrar på läsarna i ett system. Parametern gäller också för samtliga besökskort. - Tryck # Slå 0 = minuter, 1 = timmar, 2 = dagar, 3 = månader eller 4 = gånger. Axcards standardinställning är # Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex. # # besökstiden räknas i dagar Programmerat värde kontrolleras genom utskrift # # PARAMETRAR FÖR ANTI-PASSBACK (APB) (TYP -23). Om flera läsare mod. -23 är sammankopplade i system kan APB fungera på två sätt: 1. - System APB vilket innebär att när ett kort läses i en IN-läsare skickas ett meddelande till de andra läsarna att nu är kortet INNE 2. - Lokal APB innebär att INNE/UTE -status lagras lokalt i respektive läsare. - Tryck # Slå 1 för system APB eller 2 för lokal APB. Axcards standardinställning är # vilket betyder system APB. - Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex: # # lokal APB Programmerat värde kontrolleras genom utskrift #
20 Ver 3.3 AXCARD # PRINTERHASTIGHET. Med detta kommando kan man ändra på antalet tecken/sek som skickas ut från läsaren. Detta gör det möjligt att anpassa olika printrar utan att använda en DTR-signal. Möjliga värden är 10 till 240 tecken/sek. Max teckenhastighet för respektive baudhastighet är: 300 baud 30 t/s 600 baud 60 t/s 1200 baud 120 t/s 2400 baud 240 t/s - Tryck # Slå tecken/sek ( 3 siffror ) - Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex: # # Programmerat värde kontrolleras genom utskrift # Axcards standardinställning är 1200 baud med 120 t/s 30 tecken per sekund 19
21 AXCARD Ver 3.3 # UTGÅNG 9 (TYP -22/23). Med detta kommando kan man lägga utgång 9 låg när "dörr öppen larm" eller "överfallslarm" är aktiv. På detta sätt kan ett externt relä anslutas för att driva en extern summer. Utgången har ingen skyddsdiod så en sådan måste läggas över reläspolen. - Tryck # Slå 2 för "dörr öppen larm", 3 för "överfallslarm eller 4 för larmpunkt. Axcards standardinställning är # vilket innebär larmdiodutgång. - Tryck #. Läsaren återgår till programmeringsläge. Ex. # # Har man en läsare typ -23 kan man genom att välja parametern 4 kan man få utgången att larma för ett visst antal INNE-kort. Programmeringen måste kompletteras med programmering av # 32 och # 33. Ex. # # larma när x antal kort är inne. (garaget är fullt) Programmerat värde kontrolleras genom utskrift # # EXTERN LARMINKOPPLINGSBLOCKERING (TYP -22). Med detta kommando kan man ändra funktionen på ingång 27. Om 1 är programmerad är ingången den normala larmingången. Om 2 är programmerad fungerar ingång 27 på följande sätt: Hög nivå (öppen kontakt) larmet kan inte slås till. Låg nivå (sluten kontakt) larmet kan slås till. Om 3 är programmerat registreras ingång 27 som en händelse på följande sätt: Hög nivå (kontakten öppnas) = ingång 27 OFF. Låg nivå (kontakten sluts) = ingång 27 ON. - Tryck # Slå 1 för normal funk. 2 för blockering eller 3 för händelseregistrering. Axcards standardinställning är # Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex. # # Programmerat värde kontrolleras genom utskrift #
22 Ver 3.3 AXCARD # PARAMETER FÖR LARMSTYRNING (TYP -22). Med detta kommando kan man ändra så att larmkort kan användas utan PIN-kod. - Tryck # Slå 1 för normal funk. 2 för styra larm med kort och *. Axcards standardinställning är # Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex: # Programmerat värde kontrolleras genom utskrift # # PARAMETER FÖR LARMSTYRNING MED TIDZON (TYP -22). Med detta kommando kan man ändra så att larmet slås från när tidzonen upphör. Ex: # # - Tryck # Slå 1 för normal funk. 2 för larmfrånslag med tidzon Axcards standardinställning är # Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. larmfrånslag med tidzon Programmerat värde kontrolleras genom utskrift # # PARAMETER FÖR MODEMSTYRNING. Med detta kommando kan man bestämma antalet ringsignaler före svar vid modemuppringning. (används endast tillsammans med AXBASE-programmet) - Tryck # Slå 0 för normal funk. - Slå 1-9 för 1 till 9 signaler före svar. Axcards standardinställning är # Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex: # # modemet svarar efter tre signaler Programmerat värde kontrolleras genom utskrift #
23 AXCARD Ver 3.3 RC-426-xx: Man kan ansluta upp till två läsarterminaler till RC-426-modellerna. Om man ansluter två läsare placeras dessa på var sin sida av dörren och man kan på så sätt styra såväl in- som utpassering. I detta fall får man registrering och utskrift på såväl insom utpasseringar. För att bestämma vad som är in och ut måste vi programmera en parameter. # 64 PARAMETRAR FÖR UT-LÄSARE (PL6). Standarinställning från AXEMA = (1). - Tryck # 64 - Slå < 1 > för terminal utan knappar till PL6 på insida av dörr. - Slå < 3 > för terminal med knappar till PL6 på insida av dörr. - Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Programmerat värde kan kontrolleras genom utskrift # 89. Säkerhetsnivån för läsarterminalerna är normalt densamma, men om man har anslutit en terminal utan knappar dvs. ALT. 1 och valt "KORT + PIN" kommer UT-läsaren öppna på endast "KORT". 22
24 Ver 3.3 AXCARD # 66 ÖVERFÖRINGSHASTIGHET TILL SKRIVARE / PC. - Tryck # 66 - Slå < 1200 > = 1200 baud < 2400 > = 2400 baud < 4800 > = 4800 baud - Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Programmerat värde kan kontrolleras genom utskrift # 89. Efter initiering är 1200 baud inställt. # TIDZON FÖR FJÄRRÖPPNING. - Tryck # Slå < starttid > < stopptid > < dagtyper > - Tryck #. Tidzonsfunktionen lagras i minnet och läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex: # # fjärröppnings knappen fungerar mellan och måndagar t.o.m. fredagar. Denna tidzon är till vid leverans av läsaren uppsatt så att fjärröppningen alltid fungerar. 23
25 AXCARD Ver 3.3 ANSLUTNING AV LARM (RC ). FUNKTIONSBESKRIVNING. RC har möjligheten att kontrollera ett larm på flera olika sätt. Relä 2 är elektriskt sett ett bistabilt relä som genom programmet kan ges en bistabil, monostabil eller sk. pulsfunktion. 1. Bistabil funktion. I bistabilt läge kan läsaren styra en larmcentral dvs. manövrera en larmsektion eller hela centralen. Larmet tillkopplas efter en programmerbar förvarningstid (1-99 sek). Under denna tid ljuder en varningssummer. Larmet kan tillkopplas med en extern larminkopplingsknapp (PL2:27, PL2:28). Denna ingång känner endast en slutning. När larmet är tillkopplat är reläts slutning mellan PL1:6 och PL1:8. När larmet är frånkopplat är slutningen mellan PL1:6 och PL1:7. Bistabil funktion måste kombineras med intern kvittens, d.v.s. ingen återkoppling från larmcentralen. Den interna kvittensen måste programmeras (se sid. 28). 2. Monostabil funktion. I monostabilt läge kan kortläsaren användas som "larmförbikopplare" dvs. förbikoppla en larmsensor. Detta görs monostabilt dvs. relät faller tillbaka efter en tid som kan programmeras till mellan 10 sek och 970 sek i steg om 10 sek. För att få en förvarning innan larmet förbikopplingen upphör använder vi dörr öppen -larmet. Genom att sätta larmförbikopplingstiden till 60 sek och dörrlarmet till 40 sek, får vi en förvarning = 20 sek innan larmet återinkopplas. Detta förutsätter att en dörrkontakt är inkopplad mellan PL2:29 och PL2:30. I monostabilt läge kan förbikoppling även göras med fjärröppningsknappen (PL2:25 PL2:26). När larmet inte är förbikopplat är reläts slutning mellan PL1:6 och PL1:8. När larmet är förbikopplat är slutningen mellan PL1:6 och PL1:7. Monostabil funktion måste också kombineras med intern kvittens, d.v.s. ingen återkoppling från larmcentralen. Den interna kvittensen måste programmeras (se sid. 28). 3. Pulsfunktion. Detta läge används oftast i fallet att flera läsare styr samma larmcentral. I detta fall levererar läsaren en kort puls för till eller från. Larmet inkopplas efter en programmerbar förvarningstid (1-99 sek).under denna tid ljuder en varnings summer. Larmet kan aktiveras med en extern larminkopplingsknapp (PL2:27 PL2:28). Denna ingång känner endast en slutning. När läsaren är i normalläge är reläts slutning mellan PL1:6 och PL1:8. När pulsen kommer är slutningen mellan PL1:6 och PL1:7. Kvittens från larmcentral måste kopplas in mellan PL2:31 och PL2:32. Den måste ha en konstant nivå och vara kopplad med rätt polaritet så att lysdioden i optokopplaren 24
26 Ver 3.3 AXCARD lyser när larmet är tillkopplat. Läsaren måste vara programmerad för extern kvittens. (se sid. 28) FJÄRRÖPPNINGSKNAPPENS FUNKTION. Fjärröppningsknappen fungerar alltid oberoende av om larmet är till- eller frånslaget. Om man har valt monostabil funktion, fungerar fjärröppningsknappen även som frånslag, d.v.s. förbikoppling av larm. LARMINDIKERINGSUTGÅNGENS FUNKTION. Under förutsättning att läsarparametern # inte är ändrad visar utgång 9,10 PL1 larmstatus. Utgången fungerar olika beroende på hur läsaren programmerats. Om man programmerat ALT. 1 eller 2 i # 69 (se sid. 29), visas insignalen på PL2:31 PL2:32 transparent, i fallet 2 dock endast i 10 sek. Har man programmerat alt. 3 eller 4 visas läsarens eget interna larmstatus, i fallet 4 endast i 10 sek. PL ,24V AC/DC DÖRR RELÄ RC LARM- FÖRBIKOPPL. RELÄ LARMDIOD +12V PL EXTRA LED 560 ohm ARK-531 SABOTAGE SWITCH LARMDIODENS FUNKTION. Kortläsarterminalen har även en fri lysdiod som kan indikera larmstatus. Lysdioden kan kopplas så att den styrs direkt från larmcentralen eller kopplas till kontrollenhetens larmindikeringsutgång. Om larmdioden skall styras av kontrollenheten kopplar Du ihop PL1:9 i kontrollenheten med PL3:12 i terminalen och PL1:10 i kontrollenheten med PL3:11 i terminalen. I annat fall ansluts den potentialfria lysdioden med positiv spänning till PL3:11 och negativ till PL3:12. Spänningen skall vara 12V DC. Ett 560 ohms motstånd är anslutet i serie med lysdioden. 25
27 AXCARD Ver 3.3 KOPPLINGSEXEMPEL MED LARM. Vi skall här ge några typiska exempel på inkoppling och programmering av larm. LARMFÖRBIKOPPLING MONOSTABIL FUNK. DÖRRKONTAKT LARMKONTAKT LARMSLINGA PL EXTRA LED PL ,24VDC 12,18VAC LARMDIOD +12V ARK-531 PL2 DÖRR LARM RELÄ RELÄ + FJÄRRÖPPNING EXT. MAN. LARMRELÄ DÖRRÖVERVAKNING 560 ohm RC V 24 V Om Du inte har Axbase, programmerar Du följande: # sek förbikoppling. #69 3 intern kvittens, intern fast visning av larm till. #54 00 förvarningssummer används ej. #52 04 larm öppen dörr efter 40 sek. STYRNING AV LARM BISTABIL FUNK. Extern visning av larmstatus ARK PL FJÄRRÖPPNING + EXTRA LED EXT. MAN. LARMRELÄ DÖRRÖVERVAKNING 560 ohm PL2 PL ,24VDC 12,18VAC DÖRR RELÄ RC LARM RELÄ LARMDIOD +12V 12 V 24 V K1 Om Du inte har Axbase, programmerar Du följande: #53 99 bistabil funktion. #54 30 summer varnar 30 sek. innan larmtillslag. #69 3 intern kvittens, extern visning av larmstatus. 26
28 Ver 3.3 AXCARD STYRNING AV LARM PULS FUNK FLERA LÄSARE. Denna koppling används när flera kortläsare eller något annat manöverdon styr samma larmsektion. Intern visning av larmstatus Extern kvittens av "larm till" PL EXTRA LED PL ,24VDC 12,18VAC LARMDIOD +12V ARK-531 PL2 DÖRR LARM RELÄ RELÄ + FJÄRRÖPPNING EXT. MAN. LARMRELÄ DÖRRÖVERVAKNING 560 ohm RC V 24 V Intern visning av larmstatus PL3 PL EXTRA LED ,24VDC 12,18VAC LARMDIOD +12V ARK-531 PL2 DÖRR LARM RELÄ RELÄ + FJÄRRÖPPNING EXT. MAN. LARMRELÄ DÖRRÖVERVAKNING 560 ohm RC V 24 V Om Du inte har Axbase, programmerar Du följande: #53 98 pulsfunktion. #69 1 extern kvittens av larm till, fast visning av larmstatus på utgång 9. Observera! Larmdiodutgången på larmcentralen måste visa fast sken. Larmcentralen måste aktiveras och skicka kvittens när larmtillkopplingsslingan bryts och inte när den åter sluts (kan vara problem med vissa centraler). Intern visning av larmstatus rekommenderas om LED-utgången på larmcentralen inte orkar driva flera lysdioder. Kontrollera att spänningen på larmcentralens LED-utgång är minst 4 V när larmet är till. Om Du valt att slå till larmet med en tidzon skall denna programmeras på endast en läsare 27
29 AXCARD Ver 3.3 PROGRAMMERING AV LARMFUNKTION (RC ). Som framgår på sid. 24 kan läsaren användas till att styra en larmcentral alternativt förbikoppla en larmsensor. Larmrelät kan därför programmeras till att fungera på tre olika sätt: bistabilt, monostabilt där relät faller tillbaka efter en programmerbar tid och puls, då relät drar endast kort stund. I läget puls väntar läsaren på kvittens från larmcentralen att status är ändrat varefter relät släpper. Om ingen kvittens kommit inom 5 sek. släpper relät ändå. Läget puls måste användas då flera läsare är kopplade till samma larmcentral och läsarna kopplas då normalt i serie. Funktionen väljs genom att programmera # 53. # 53 BESTÄM LARM MANÖVRERINGSFUNKTION. - Tryck # 53 ALT. 1 - MONONOSTABIL FUNKTION - Slå < > Läsaren är inställd för monostabil larmförbikoppling med tiden 10 till 970 sekunder. ( ex: < 03 > = 30 sek. ) ( kräver att man programmerar ALT. 3 eller ALT. 4 i # 69) ALT. 2 - PULS FUNKTION - Slå < 98 > Läsaren är inställd för puls. ( kräver att man programmerar ALT. 1 eller ALT. 2 i # 69 och att man ansluter kvittens från larmcentral. Se sid. 24 " Anslutning av larm " ) ALT. 3 - BISTABIL FUNKTION - Slå < 99 > Läsaren är inställd för bistabil funktion. ( kräver att man programmerar ALT. 3 eller ALT. 4 i # 69) ALT. 4 - INGEN LARM FUNKTION - Slå < 00 > Larmfunktionen är bortkopplad. - Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Programmerat värde kan kontrolleras genom utskrift # 83. # 54 TID FÖR VARNINGSSUMMER. - Tryck # 54 - Slå < > - Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex: # # Summern kommer att varna i 10 sek. innan larmet kopplas in. Programmerat värde kan kontrolleras genom utskrift # 83. Notera: Summern varnar endast före larminkoppling när Du använder funktionerna bistabil och puls. I läge monostabil varnar dörrövervakningen. 28
30 Ver 3.3 AXCARD # 69 PARAMETRAR FÖR KVITTENS OCH LARM DIOD. - Tryck # 69 ALT. 1 - Slå < 1 > = extern kvittens inkopplad på PL2:31,32. Larmstatus visas kontinuerligt på PL1:9,10. ALT. 2 - Slå < 2 > = extern kvittens inkopplad på PL2:31,32. Larmstatus visas i 10 sek på PL1:9,10. ALT. 3 - Slå < 3 > = intern kvittens. Larmstatus visas kontinuerligt på PL1:9,10. ALT. 4 - Slå < 4 > = intern kvittens. Larmstatus visas i 10 sek på PL1:9,10. - Tryck #. Läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Programmerat värde kan kontrolleras genom utskrift # 83. Notera: Alternativen 1 och 2 används endast vid pulsstyrning. I dessa lägen fungerar larmdioden helt transparent dvs. även en blinkande signal från centralen blir en blinkande diod. ( se sid. 24 "Anslutning av larm." ) Alternativen 3 och 4 innebär att läsaren själv håller reda på larmstatus och måste användas vid monostabil och bistabil funktion. OBS! Har man valt bistabil eller pulsfunktion (se sid. 24) och larmet är aktiverat höjs säkerhetsnivån automatiskt till KORT + PIN och endast "LARMKORT" är giltiga. Har man valt monostabil funktion fungerar "LARMKORT" utan PIN om Du programmerat säkerhetsnivån KORT. Med monostabil funktion kan Du också välja nivån ÖPPNINGSKOD eller ÖPPEN DÖRR. 29
31 AXCARD Ver 3.3 # TIDZON FÖR LARMTILLSLAG. - Tryck # Slå < starttid > < stopptid > < dagtyper > - Tryck #. Tidzonsfunktionen lagras i minnet och läsaren återgår till programmeringsläge. - Tryck *. Läsaren återgår till normalläge. Ex: # # Ex: # # larmet är till mellan och samt mellan och måndag t.o.m. fredag. Tidzonen kompletteras normalt med ytterligare en för lördag och söndag. För programmering av ytterligare larmtidzoner, se användarhandboken kap. fria tidzoner. Observera: Om larmet kopplats från under den tid tidzonen gäller, sker automatisk återinkoppling av larmet efter en timme. 30
32 Ver 3.3 AXCARD BYTE AV EPROM. Lås upp enheten dra loss plintarna. Lossa sen anslutningskortets fästskruv och lyft ur kortet. Ta bort det gamla EPROMet genom att sätta in en liten skruvmejsel mellan EPROMet och IC-hållaren som sitter i kretskortet. OBS!! Notera hur den lilla halvmånen på ena kortsidan sitter. Vrid mejseln så att EPROMet kommer upp. Se till att mejseln inte går ned i kretskortet under EPROMet. Sätt det nya EPROMet i hållaren med markeringen halvmånen som den satt innan. Se till att alla ben går ned i hållaren och inte böjs när EPROMet trycks ned. PERSONLIG KOD (PIN). Se användarhandbok AXCARD. TILL/FRÅNKOPPLING AV LARM. Se användarhandbok AXCARD. 31
33 AXCARD Ver 3.3 NOTERINGAR. 32
34 Passagekontroll AB Box STOCKHOLM Installerad av: Tel: Fax: Telefon:
