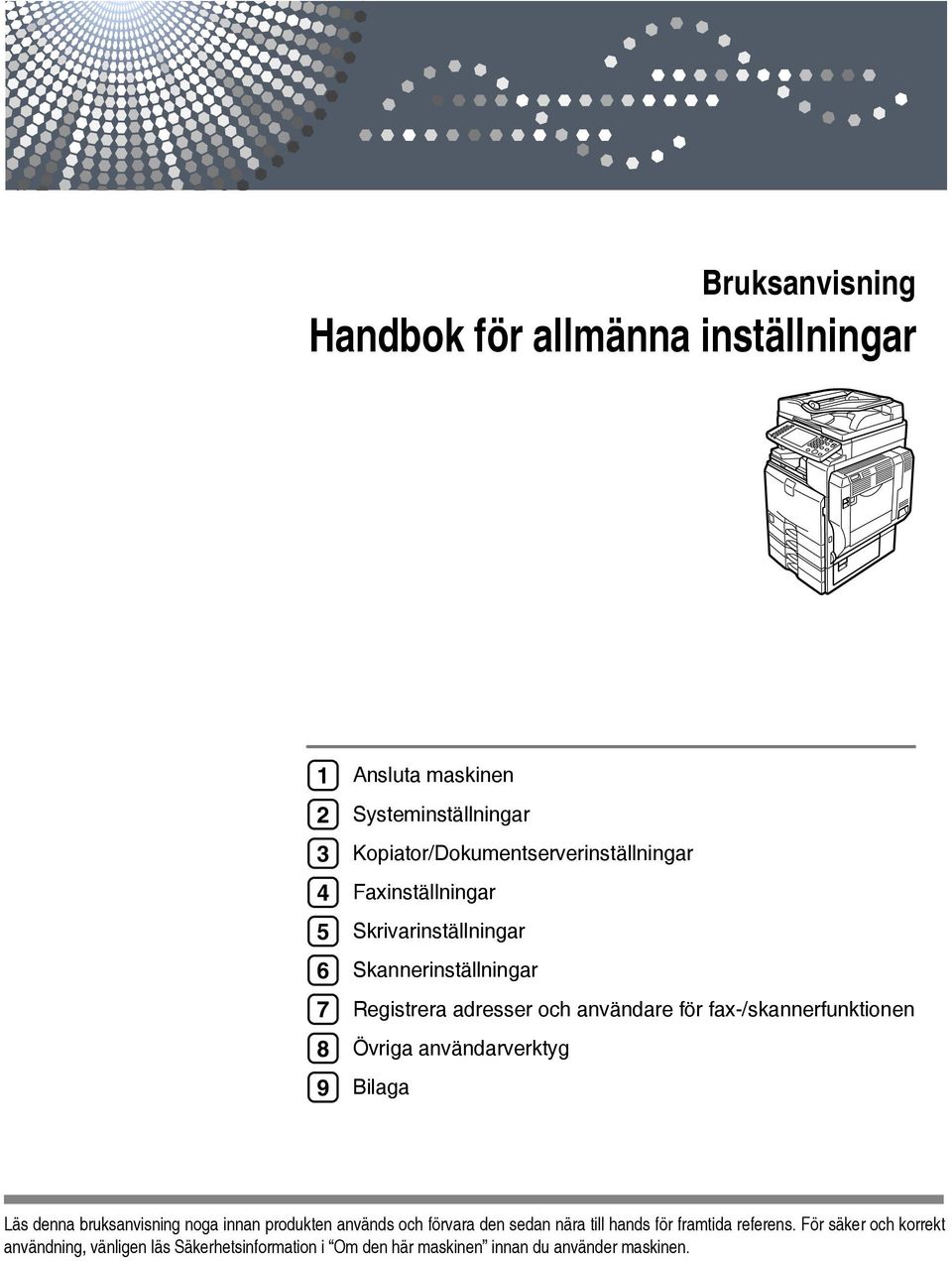

1 Bruksanvisning Handbok för allmänna inställningar Ansluta maskinen Systeminställningar Kopiator/Dokumentserverinställningar Faxinställningar Skrivarinställningar Skannerinställningar Registrera adresser och användare för fax-/skannerfunktionen Övriga användarverktyg Bilaga Läs denna bruksanvisning noga innan produkten används och förvara den sedan nära till hands för framtida referens. För säker och korrekt användning, vänligen läs Säkerhetsinformation i Om den här maskinen innan du använder maskinen.

2 Inledning Denna bruksanvisning innehåller detaljerade instruktioner och anmärkningar om maskinens drift och användning. För din egen säkerhet bör du noga läsa igenom handboken innan du använder maskinen. Förvara handboken i nära anslutning till skrivaren så att den kan användas som referens. Viktigt Innehållet i denna handbok kan ändras utan föregående meddelande. Företaget tar under inga förhållanden ansvar för eventuella direkta skador, indirekta skador, speciella skador, tillfälliga skador eller följdskador till följd av hantering eller användning av denna maskin. Anmärkningar: Vissa bilder kan avvika något från utseendet på din maskin. Vissa tillval är inte tillgängliga i vissa länder. För detaljer, kontakta din lokala återförsäljare. Beroende på vilket land du befinner dig i kan vissa enheter vara tillval. För detaljer, kontakta din lokala återförsäljare. Anmärkningar: Maskinernas modellnamn förekommer inte på följande sidor. Kontrollera vilken typ av maskin du har innan du läser den här handboken. Typ 1: 35 kopior/minut (A4K, 8 1 / 2 " 11"K) Typ 2: 45 kopior/minut (A4K, 8 1 / 2 " 11"K) Vissa modeller är inte tillgängliga i vissa länder. För detaljer, kontakta din lokala återförsäljare. Två typer av måttenheter används i denna handbok. Se den metriska versionen för denna maskin.

3 Maskinens handböcker Läs de handböcker som gäller de arbetsuppgifter du vill utföra med maskinen. Om den här maskinen Läs noga Säkerhetsinformation i handboken innan du använder maskinen. Handboken ger en översikt över maskinens funktioner. Den förklarar också kontrollpanelen, förberedelser för användning av maskinen, hur du matar in text och hur du installerar medföljande CD-skivor. Handbok för allmänna inställningar Förklarar användarverktygens inställningar och adressbokens funktioner såsom registrering av faxnummer, e-postadresser och användarkoder. Se även denna handbok för förklaringar om hur du ansluter maskinen. Felsökning Är en guide som hjälper dig att lösa vanliga problem och som förklarar hur du fyller på papper, toner, häftklammer och andra förbrukningsartiklar. Handbok för säkerhet Denna handbok är avsedd för maskinens administratörer. Här beskrivs de säkerhetsfunktioner som administratörer kan använda för att skydda data från att manipuleras, eller för att skydda maskinen från icke-behörig användning. Handboken innehåller anvisningar för hur du registrerar administratörer och ställer in verifiering för användare och administratörer. Handbok för kopiator/dokumentserver Förklarar kopiatorns och dokumentserverns funktioner och hanteringar. Läs också handboken för att få förklaringar om hur original placeras. Handbok för fax Förklarar faxfunktioner och -hanteringar. Handbok för skrivare Förklarar skrivarfunktioner och -hanteringar. Handbok för skanner Förklarar skannerfunktioner och -hanteringar. Handbok för nätverk Förklarar hur maskinen konfigureras och används i ett nätverk och hur medföljande programvara används. Handboken gäller alla modeller och innehåller beskrivningar av funktioner och inställningar som kanske inte finns tillgängliga på den här maskinen. Bilder, illustrationer och information om operativsystem som stöds kan också skilja sig något från de som gäller denna maskin. i

4 Övriga handböcker Maskinens handböcker Säkerhetsinformation Lathund för kopiator Lathund för fax Lathund för skrivare Lathund för skanner PostScript 3 Tillägg UNIX-tillägg Handböcker för DeskTopBinder Lite DeskTopBinder Lite Setup Guide DeskTopBinder Komma igång Guide till Auto Document Link Obs Handböckerna som tillhandahålls är specifika för maskintyperna. Adobe Acrobat Reader/Adobe Reader måste installeras för att kunna visa av handböckerna som PDF-filer. För information om UNIX-tillägg, besök vår webbplats eller kontakta en auktoriserad återförsäljare. PostScript 3 Tillägg och UNIX-tillägg innehåller beskrivningar av funktioner eller inställningar som eventuellt inte finns på denna maskin. ii

5 INNEHÅLL Maskinens handböcker...i Handbokens användning...1 Symboler...1 Display...2 Åtkomst till användarverktyg...3 Ändra standardinställningar...3 Avsluta Användarverktyg...4 Skydda meny Ansluta maskinen Ansluta till gränssnitten...5 Ansluta till Ethernet-gränssnitt...6 Ansluta till USB-gränssnitt...8 Ansluta till IEEE 1394-gränssnittet...9 Ansluta till IEEE 1284-gränssnittet...10 Ansluta till gränssnittet IEEE b (trådlöst LAN)...11 Nätverksinställningar...14 Inställningar som krävs för att använda Skrivare/LAN-fax...14 Inställningar som krävs för att använda Internet-fax...17 Inställningar som krävs för att använda e-postfunktionen...21 Inställningar som krävs för att använda funktionen Skanna till mapp...25 Inställningar som krävs för att använda nätverkets leveransskanner...28 Inställningar som krävs för att använda TWAIN-nätverksskanner...31 Inställningar som krävs för att använda dokumentserver...34 Använda verktyg för att göra nätverksinställningar...37 Ansluta maskinen till en telefonlinje och en telefon...46 Ansluta telefonlinjen...46 Välja linjetypen Systeminställningar Allmänna funktioner...47 Inställningar för utmatningsfack...50 Inställningar för kassett...51 Timerinställningar...58 Gränssnittsinställningar...60 Nätverk...60 Parallellt gränssnitt...64 IEEE IEEE b...67 Skriv ut lista...68 Filöverföring...70 Administratörsverktyg...77 Programmera/Ändra/Radera LDAP-server...85 Programmera LDAP-servern...86 iii

6 3. Kopiator/Dokumentserverinställningar Allmänna funktioner...91 Reproduktionsgrad...96 Redigera Stämpel Bakgrundsnumrering Förinställd stämpel Användarstämpel Datumstämpel Sidnumrering Indata/utdata Justera färgbild Inställningar för Dokumentserver Faxinställningar Allmänna funktioner Skaninställningar Sändningsinställningar Mottagningsinställningar Initialinställningar Mottagningsfil, inställning Mottagningsrapport e-post Programmera/Ändra/Radera skanformat Radera ett skanformat Registrera faxinformation Registrera faxinformation Ändra faxinformation Radera faxinformation Vidarekoppling Programmera en slutmottagare Avsluta vidarekopplingsfunktionen Vidarekopplingsmärke Parameterinställningar Ändra användarparametrarna iv

7 Specialavsändare att hantera annorlunda Auktoriserad mottagning Mottagningsfil, utskriftsantal Vidarekoppling sidig utskrift Minneslås Papperskassett Programmera/Ändra specialavsändare Auktoriserad mottagning (Auktoriserad mottagning) Mottagningsfil, utskriftsantal Vidarekoppling sidig utskrift Minneslås Papperskassett per avsändare Programmera Initialinställning för en specialavsändare Radera en specialavsändare Korginställningar Programmera/Ändra personliga korgar Radera personliga korgar Programmera/Ändra informationskorgar Radera informationskorgar Programmera/Ändra sändningskorgar Radera sändningskorgar Skriva ut korglistan Skrivarinställningar Provutskrift Utskrift av konfigurationssida Underhåll System Värdgränssnitt PCL-meny PS-meny PDF-meny Skannerinställningar Allmänna inställningar Skaninställningar Sändningsinställningar v

8 7. Registrera adresser och användare för fax-/skannerfunktionen Adressbok Hantera namn i adressboken Skicka fax med Snabbval Skicka e-post med Snabbval Skicka skannade filer direkt till en delad mapp Förhindra obehörig användaråtkomst till delade mappar från maskinen Hantera användare och maskinanvändning Registrera namn Registrera namn Ändra ett registrerat namn Radera ett registrerat namn Autentiseringsinformation Registrera en användarkod Ändra användarkod Radera användarkod Visa räknaren för respektive användare Skriva ut räknaren för respektive användare Skriva ut räknaren för alla användare Radera antalet utskrifter Faxmottagare Faxmottagare IP-faxmottagare E-postmottagare Registrera en e-postmottagare Ändra en e-postmottagare Radera en e-postmottagare Registrera mappar Ansluta med SMB Ansluta med FTP Ansluta med NCP Registrera namn i en grupp Registrera en grupp Registrera namn i en grupp Lägga till en grupp i en annan grupp Visa namn registrerade i en grupp Ta bort ett namn från en grupp Radera en grupp inom en annan grupp Ändra ett gruppnamn Ta bort en grupp Registrera en skyddskod Registrera en skyddskod till en enstaka användare Registrera en skyddskod till en grupp användare Registrera SMTP- och LDAP-autentisering SMTP-verifiering LDAP-autentisering vi

9 8. Övriga användarverktyg Underhåll Byta språk på displayen Förfrågan Räknare Visa totalräknaren Bilaga Specifikationer för huvudenheten Specifikationer för tillval Information om installerad programvara expat NetBSD Sablotron JPEG LIBRARY SASL MD MD Samba(Ver 3.0.4) RSA BSAFE Open SSL Open SSH Open LDAP INDEX vii

10 viii

11 Handbokens användning Symboler I handboken används följande symboler: Innebär viktiga säkerhetsanvisningar. Ignoreras dessa kan det leda till allvarliga personskador och dödsfall. Se till att du läser dessa förklaringar. De hittas i avsnittet Säkerhetsinformation i Om den här maskinen. Innebär viktiga säkerhetsanvisningar. Ignoreras dessa anvisningar kan det leda till ganska allvarliga eller mindre personskador, eller skada på maskinen eller annan egendom. Se till att du läser dessa förklaringar. De hittas i avsnittet Säkerhetsinformation i Om den här maskinen. Anger punkter som man bör tänka på när maskinen används och förklaringar av troliga orsaker till felmatning av papper, skador på original eller dataförlust. Se till att du läser dessa förklaringar. Visar ytterligare förklaringar till maskinens funktioner samt anvisningar om hur du löser användarfel. Denna symbol återfinns i slutet av avsnitten. Den anger var du kan hitta ytterligare relevant information. [ ] Namn på de knappar som visas på maskinens display. { } Namn på de knappar som visas på maskinens kontrollpanel. 1

12 Display Displayen visar maskinens driftsstatus, felmeddelanden och funktionsmenyer. Funktionsposterna som visas fungerar som valknappar. Du kan välja eller ange en post genom att trycka lätt på den. När du väljer eller anger en post på displayen markeras den med. Knappar som ser ut som kan inte användas. Viktigt Stötar eller tryck motsvarande 30 N eller mer (ca 3 kg) kommer att skada skärmen. För att visa följande skärm trycker du på {Användarverktyg/Räknare} för att visa menyn Användarverktyg och trycker sedan på [Systeminställning]. Med menyskärmen Systeminställningar som exempel förklarar detta avsnitt hur maskinens display används. SV AQT001S 1. Menyflikar för olika inställningar visas. För att visa den inställning som du vill ange eller ändra, tryck på lämplig menyflik. 2. En lista över inställningar visas. För att ange eller ändra en inställning, tryck på lämplig knapp i listan. 3. Tryck på här för att stänga menyn Användarverktyg. 2

13 Åtkomst till användarverktyg Användarverktygen gör det möjligt för dig att ändra eller lägga in standardinställningar. Obs Rutiner för systeminställningar skiljer sig från vanliga rutiner. Gå alltid ur Användarverktyg när du är klar. Eventuella ändringar som du gör med användarverktygen förblir aktiva även om huvudströmbrytaren eller strömbrytaren stängs av eller om du trycker på {Energibesparing} eller {Nollställ}. Standardinställningar visas i fetstil. Referens s.4 Avsluta Användarverktyg Ändra standardinställningar Detta avsnitt beskriver hur du ändrar användarverktygens inställningar. Viktigt Om hantering av administratöraautentisering har angivits, kontakta din administratör. A Tryck på {Användarverktyg/Räknare}. AQT005S B Välj meny. För att ändra systeminställningarna, tryck på [Systeminställning]. För att ändra kopiatorns/dokumentserverns funktioner, tryck på [Kopiator/Dokumentserverinställningar]. För att ändra faxinställningarna, tryck på [Faxinställningar]. För att ändra skrivarinställningarna, tryck på [Skrivarinställningar]. För att ändra skannerinställningarna, tryck på [Skannerinställningar]. För att justera färgregistrering eller gråskala, tryck på [Underhåll]. För att ändra språket som används på displayen, tryck på [Svenska]. För att kontrollera telefonnumren som man ska ringa för reparationer eller för att beställa förbrukningsmaterial, tryck på [Förfrågan]. För att kontrollera räkneverket, tryck på [Räknare]. 3

14 C Välj det användarverktyg som du vill ändra. D Ändra inställningar genom att följa instruktionerna i displayen och tryck sedan på [OK]. Obs Om du vill avbryta ändringar du gjort i inställningarna och återgå till startskärmen trycker du på {Användarverktyg/Räknare}. Referens s.47 Systeminställningar s.91 Kopiator/Dokumentserverinställningar s.121 Faxinställningar s.185 Skrivarinställningar s.199 Skannerinställningar s.275 Övriga användarverktyg Avsluta Användarverktyg Det här avsnittet beskriver hur du avslutar användarverktygen. A Tryck på {Användarverktyg/Räknare}. AQT005S Obs Du kan även lämna användarverktygen genom att trycka på [Avsluta]. Skydda meny Om du använder Skydda meny kan du förhindra att icke-behöriga användare ändrar användarverktygen. Skydda meny kan anges för följande användarverktygsmenyer. Kopiator/Dokumentserverinställningar Faxinställningar Skrivarinställningar Skannerinställningar För mer information, kontakta din administratör. 4

15 1. Ansluta maskinen Detta avsnitt beskriver hur du ansluter maskinen till nätverket och anger nätverksinställningarna. Ansluta till gränssnitten Detta avsnitt beskriver hur du identifierar maskinens gränssnitt och ansluter maskinen enligt nätverksmiljön. SV AQT002S 1. IEEE 1394-portar (tillval) Portar för anslutning av IEEE 1394-kabel 2. USB2.0-port Port för anslutning av USB2.0-kabel 3. 10BASE-T/100BASE-TX port Port för anslutning av 10BASE-T- eller 100BASE-TX-kabel 4. IEEE 1284-port (tillval) Port för anslutning av IEEE 1284-kabel 5. Trådlös LAN-port (tillval) Port för användning av trådlöst LAN Obs Du kan inte installera två eller fler av följande tillval: IEEE 1394-gränssnittskort, IEEE 1284-gränssnittsskort, IEEE b trådlöst LAN 5

16 Ansluta maskinen Ansluta till Ethernet-gränssnitt 1 Anslut 10BASE-T- eller 100BASE-TX-kabel till Ethernet-gränssnittet. Viktigt Om huvudströmbrytaren är påslagen ska du slå av den. A En ferritkärna för Ethernet-kabeln medföljer denna maskin. Gör en ögla på kabeln cirka 3 cm (1,2 tum) (A) från kabeländen som går till maskinen. Sätt på ferritkärnan. AEV047S B Kontrollera att huvudströmbrytaren är frånslagen. C Anslut Ethernet-gränssnittskabeln till 10BASE-T-/100BASE-TX-porten. AQS015S D Anslut den andra änden av Ethernet-kabeln till en nätverksanslutningsenhet såsom en hubb. 6

17 Ansluta till gränssnitten E Slå på maskinens huvudströmbrytare. 1 AME005S A Indikator (grön) Lyser grön när maskinen är korrekt ansluten till nätverket. B Indikator (gul) Lyser gul när 100BASE-TX är igång. Slocknar när 10BASE-T är igång. Obs För mer information om installation av skrivardrivrutinen, se Handbok för skrivare. Referens Om den här maskinen Handbok för skrivare 7

18 Ansluta maskinen Ansluta till USB-gränssnitt 1 Anslut USB2.0-kabel till USB2.0-porten. A Anslut USB2.0-kabel till USB2.0-porten. AQS014S B Anslut den andra änden till USB2.0-porten på värddatorn. Obs USB-kabel levereras inte tillsammans med denna maskin. Kontrollera att du köper en kabel som passar maskinen och din dator. USB2.0-gränssnittskort stöds av Windows Me/2000/XP, Windows Server 2003, Mac OS X eller senare. För Windows Me: Var noga med att installera USB Printing Support. När det används med Windows Me är endast en hastighet motsvarande den för USB1.1 möjlig. För Mac OS: För att använda Macintosh måste maskinen vara utrustad med en Post- Script 3-enhet (tillval). När den används med Mac OS X eller senare stöds en överföringshastighet för USB2.0. För mer information om installation av skrivardrivrutinen, se Handbok för skrivare. Referens Handbok för skrivare 8

19 Ansluta till gränssnitten Ansluta till IEEE 1394-gränssnittet Anslut IEEE 1394-kabeln till IEEE 1394-gränssnittskortet. A Anslut IEEE 1394-kabeln till IEEE 1394-porten. 1 AQS016S B Anslut den andra änden av kabeln till gränssnittskontakten på värddatorn. Kontrollera formen på datorns kontakt. Anslut kabeln ordentligt. Obs Använd den gränssnittskabel som medföljer IEEE 1394-gränssnittskortet. Två gränssnittsportar är tillgängliga för anslutning av IEEE 1394-kabel. Vilken som helst kan användas. För mer information om installation av skrivardrivrutinen, se Handbok för skrivare. Referens Om den här maskinen Handbok för skrivare 9

20 Ansluta maskinen Ansluta till IEEE 1284-gränssnittet 1 Anslut IEEE 1284-kabeln till IEEE 1284-gränssnittskortet. A Kontrollera att huvudströmbrytaren på maskinen är frånslagen. B Slå av värddatorns huvudströmbrytare. C Anslut IEEE 1284-kabeln till IEEE 1284-porten. AQS017S Använd adaptern (1) som medföljer IEEE 1284-gränssnittskortet. D Anslut den andra änden av kabeln till gränssnittskontakten på värddatorn. Kontrollera formen på datorns kontakt. Anslut kabeln ordentligt. E Slå på maskinens huvudströmbrytare. F Slå på värddatorn. När Windows 95/98/Me/2000/XP och Windows Server 2003 används kan det hända att en installationsskärm för en skrivardrivrutin visas när datorn slås på. Om detta händer, klicka på [Avbryt] på skärmen. Obs För mer information om installation av skrivardrivrutinen, se Handbok för skrivare. Referens Om den här maskinen Handbok för skrivare 10

21 Ansluta till gränssnitten Ansluta till gränssnittet IEEE b (trådlöst LAN) Ansluta till gränssnittet IEEE b (trådlöst LAN). Obs Kontrollera inställningarna för IPv4-adressen och subnätmasken för denna maskin. För mer information om hur du ställer in IPv4-adressen och subnet-mask från maskinens kontrollpanel, se Gränssnittsinställningar. 1 Referens s.60 Nätverk Inställningsprocedur Ställ in IEEE b (trådlöst LAN) enligt följande: 11

22 Ansluta maskinen 1 Obs Välj läget [ Ad-hocläge] när du ansluter Windows XP som en trådlös LAN-klient med Windows XP standarddrivrutin eller verktyg, eller när du inte använder infrastrukturläge. Du kan ange antingen WEP eller WPA som säkerhetsmetod. Ange WPA när [Kommunikationsläge] ställs in på [Infrastructureläge]. För mer information om hur du anger inställningar för trådlöst LAN från maskinens kontrollpanel, se IEEE b. För mer information om hur du anger inställningar för trådlöst LAN från annat än maskinens kontrollpanel, se Använda verktyg för att göra nätverksinställningar. För mer information om inställningsposterna, se IEEE b. Referens s.67 IEEE b s.37 Använda verktyg för att göra nätverksinställningar Kontrollera anslutningen Kontrollera den trådlösa LAN-anslutningen. Kontrolla att lysdioden för IEEE b-enheten lyser. När infrastrukturläge används 1 2 ZGDH600J 1. Om [Lantyp] på skärmen [Gränssnittsinst.]/[Nätverk] inte är inställd till [IEEE b] lyser den inte även om huvudströmbrytaren är på. 2. Om den är korrekt ansluten till nätverket är lysdioden grön när infrastrukturläge används. Om lysdioden blinkar söker maskinen efter enheter. 12

23 Ansluta till gränssnitten När specialläge/ specialläge används Om IEEE b-senheten arbetar lyser lysdioden orange. 2. Om den är korrekt ansluten till nätverket är lysdioden grön när specialläge eller specialläge används. Om lysdioden blinkar söker maskinen efter enheter. Lysdioden lyser efter några få sekunder. Skriv ut konfigurationssidan för att bekräfta inställningar. Obs För mer information om utskrift av en konfigurationssida, se Skriv ut lista. Referens s.186 Utskrift av konfigurationssida ZGDH600J Kontrollera signalen När infrastrukturläge används kan du kontrollera maskinens radiovågsstatus med kontrollpanelen. A Tryck [Systeminställning]. B Tryck [Gränssnittsinst.]. C Tryck [IEEE b]. D Tryck [Trådlös lan-signal]. Maskinens radiovågsstatus visas. E När du har kontrollerat radiovågsstatusen, tryck på [Avsluta]. F Tryck på {Användarverktyg/Räknare} för att återgå till menyn Användarverktyg/Räknare/Kontaktinformation. Obs För att kontrollera radiovågsstatusen, tryck på [IEEE b] under [Lantyp] i gränssnittsinställningarnas Nätverksmeny. Referens s.37 Använda verktyg för att göra nätverksinställningar s.67 IEEE b 13

24 Ansluta maskinen Nätverksinställningar 1 Detta avsnitt beskriver de nätverksinställningar som du kan ändra med Användarverktyg (Systeminställningar). Gör inställningar i enlighet med de funktioner som du vill använda och gränssnittet som ska anslutas. Viktigt Dessa inställningar ska göras av systemadministratören eller med hjälp av systemadministratören. Inställningar som krävs för att använda Skrivare/LAN-fax Detta avsnitt listar inställningarna som krävs för att använda skrivaren eller LAN-faxfunktionen. Ethernet Detta avsnitt listar inställningarna som krävs för att använda skrivaren eller LAN-faxfunktionen med en Ethernet-anslutning. För mer information om hur du anger inställningarna, se Gränssnittsinställning. Meny Användarverktyg Inställningskrav Gränssnittsinställningar/Nätverk Maskinens IPv4-adress Nödvändigt Gränssnittsinställningar/Nätverk IPv4 Gateway-adress Enligt behov Gränssnittsinställningar/Nätverk Maskinens IPv6-adress Enligt behov Gränssnittsinställningar/Nätverk IPv6 Gateway-adress Enligt behov Gränssnittsinställningar/Nätverk Autokonfiguration IPv6 Stateless-adress Enligt behov Gränssnittsinställningar/Nätverk DNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk DDNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Domännamn Enligt behov Gränssnittsinställningar/Nätverk WINS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Aktivt protokoll Nödvändigt Gränssnittsinställningar/Nätverk NCP leveransprotokoll Enligt behov Gränssnittsinställningar/Nätverk NW Frame Type Enligt behov Gränssnittsinställningar/Nätverk SMB-datornamn Enligt behov Gränssnittsinställningar/Nätverk SMB-arbetsgrupp Enligt behov Gränssnittsinställningar/Nätverk Ethernet-hastighet Enligt behov Gränssnittsinställningar/Nätverk Lantyp Nödvändigt Gränssnittsinställningar/Nätverk Tillåt SNMPv3-kommunikation Enligt behov 14

25 Nätverksinställningar Meny Användarverktyg Inställningskrav Gränssnittsinställningar/Nätverk Tillåt SSL/TLS-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Värdnamn Enligt behov Gränssnittsinställningar/Nätverk Maskinnamn Enligt behov Obs IPv6 kan endast användas för skrivarfunktionen. För inställning av aktivt protokoll, kontrollera att det protokoll du vill använda är inställt på [Aktivt]. [Lantyp] visas när det trådlösa LAN-kortet är installerat. Om både Ethernet och IEEE b (trådlöst LAN) är anslutna har det valda gränssnittet prioritet. 1 Referens s.60 Gränssnittsinställningar IEEE 1394 (IPv4 över 1394) Detta avsnitt listar inställningarna som krävs för att använda skrivaren eller LAN-faxfunktionen med en IEEE 1394-anslutning. För mer information om hur du anger inställningarna, se Gränssnittsinställning. Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE 1394 IPv4-adress Nödvändigt Gränssnittsinställningar/IEEE 1394 DDNS-konfiguration Enligt behov Gränssnittsinställningar/IEEE 1394 Värdnamn Enligt behov Gränssnittsinställningar/IEEE 1394 Domännamn Enligt behov Gränssnittsinställningar/IEEE 1394 WINS-konfiguration Enligt behov Gränssnittsinställningar/IEEE 1394 IPv4 över 1394 Nödvändigt Gränssnittsinställningar/Nätverk IPv4 Gateway-adress Enligt behov Gränssnittsinställningar/Nätverk DNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Aktivt protokoll Nödvändigt Obs [IEEE 1394] visar när IEEE 1394-gränssnittskort är installerat. För inställning av aktivt protokoll, kontrollera att det protokoll du vill använda är inställt på [Aktivt]. Referens s.60 Gränssnittsinställningar 15

26 Ansluta maskinen IEEE b (trådlöst LAN) 1 Detta avsnitt listar inställningarna som krävs för att använda skrivaren eller LAN-faxfunktionen med en IEEE b (trådlös LAN)-anslutning. För mer information om hur du anger inställningarna, se Gränssnittsinställning. Meny Användarverktyg Inställningskrav Gränssnittsinställningar/Nätverk Maskinens IPv4-adress Nödvändigt Gränssnittsinställningar/Nätverk IPv4 Gateway-adress Enligt behov Gränssnittsinställningar/Nätverk Maskinens IPv6-adress Enligt behov Gränssnittsinställningar/Nätverk IPv6 Gateway-adress Enligt behov Gränssnittsinställningar/Nätverk Autokonfiguration IPv6 Stateless-adress Enligt behov Gränssnittsinställningar/Nätverk DNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk DDNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Domännamn Enligt behov Gränssnittsinställningar/Nätverk WINS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Aktivt protokoll Nödvändigt Gränssnittsinställningar/Nätverk NCP leveransprotokoll Enligt behov Gränssnittsinställningar/Nätverk NW Frame Type Enligt behov Gränssnittsinställningar/Nätverk SMB-datornamn Enligt behov Gränssnittsinställningar/Nätverk SMB-arbetsgrupp Enligt behov Gränssnittsinställningar/Nätverk Lantyp Nödvändigt Gränssnittsinställningar/Nätverk Tillåt SNMPv3-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Tillåt SSL/TLS-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Värdnamn Enligt behov Gränssnittsinställningar/Nätverk Maskinnamn Enligt behov Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Kommunikationsläge SSID-inställning Kanal Säkerhetsmetod Överföringshastighet Nödvändigt Enligt behov Enligt behov Enligt behov Enligt behov 16

27 Nätverksinställningar Obs För inställning av aktivt protokoll, kontrollera att det protokoll du vill använda är inställt på [Aktivt]. [IEEE b] och [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. Om både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. 1 Referens s.60 Gränssnittsinställningar Inställningar som krävs för att använda Internet-fax Detta avsnitt listar inställningarna som krävs för att använda Internet-fax. Ethernet Detta avsnitt listar inställningarna som krävs för att använda Internet-fax med en Ethernet-anslutning. För mer information om hur du anger inställningarna, se Gränssnittsinställningar och Filöverföring. Meny Användarverktyg Inställningskrav Gränssnittsinställningar/Nätverk Maskinens IPv4-adress Nödvändigt Gränssnittsinställningar/Nätverk IPv4 Gateway-adress Nödvändigt Gränssnittsinställningar/Nätverk DNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk DDNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Domännamn Enligt behov Gränssnittsinställningar/Nätverk WINS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Aktivt protokoll Nödvändigt Gränssnittsinställningar/Nätverk Ethernet-hastighet Enligt behov Gränssnittsinställningar/Nätverk Lantyp Nödvändigt Gränssnittsinställningar/Nätverk Tillåt SNMPv3-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Tillåt SSL/TLS-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Värdnamn Enligt behov Filöverföring SMTP-server Nödvändigt Filöverföring SMTP-verifiering Enligt behov Filöverföring POP före SMTP Enligt behov Filöverföring Mottagningsprotokoll Enligt behov Filöverföring POP3/IMAP4-inställningar Enligt behov Filöverföring Administratörens e-postadress Enligt behov 17

28 Ansluta maskinen Meny Användarverktyg Inställningskrav Filöverföring Port för e-postkommunikation Nödvändigt 1 Filöverföring Intervall för e-postmottagning Enligt behov Filöverföring Max. storlek, e-postmottagning Enligt behov Filöverföring E-postlagring i server Enligt behov Filöverföring Programmera/Ändra/ Ta bort e-postmeddelande Enligt behov Filöverföring Konto för fax till e-post Nödvändigt Obs För inställning av aktivt protokoll, kontrollera att det protokoll du vill använda är inställt på [Aktivt]. [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. Om både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. SMTP-server och konto för fax till e-post måste anges för att Internet-fax ska kunna skickas. När POP före SMTP är inställt på [På], ska även inställningar för mottagningsprotokoll och inställningar för POP3/IMAP4 göras. När SMTP-autentisering är inställd på [På], ska administratörens e-postadress också ställas in. Port för e-postkommunikation och konto för fax till e-post måste anges för att ta emot Internet-fax. När POP före SMTP ställs in på [På], kontrollera portnumret för POP3 i port för e-postkommunikation. Referens s.60 Gränssnittsinställningar s.70 Filöverföring IEEE 1394 (IPv4 över 1394) Detta avsnitt listar inställningarna som krävs för att använda Internet-fax med en IEEE 1394-anslutning. För mer information om hur du anger inställningarna, se Gränssnittsinställningar och Filöverföring. Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE 1394 IPv4-adress Nödvändigt Gränssnittsinställningar/IEEE 1394 DDNS-konfiguration Enligt behov Gränssnittsinställningar/IEEE 1394 Värdnamn Enligt behov Gränssnittsinställningar/IEEE 1394 Domännamn Enligt behov 18

29 Nätverksinställningar Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE 1394 WINS-konfiguration Enligt behov Gränssnittsinställningar/IEEE 1394 IPv4 över 1394 Nödvändigt Gränssnittsinställningar/Nätverk IPv4 Gateway-adress Nödvändigt Gränssnittsinställningar/Nätverk DNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Aktivt protokoll Nödvändigt 1 Filöverföring SMTP-server Nödvändigt Filöverföring SMTP-verifiering Enligt behov Filöverföring POP före SMTP Enligt behov Filöverföring Mottagningsprotokoll Enligt behov Filöverföring POP3/IMAP4-inställningar Enligt behov Filöverföring Administratörens e-postadress Enligt behov Filöverföring Port för e-postkommunikation Nödvändigt Filöverföring Intervall för e-postmottagning Enligt behov Filöverföring Max. storlek, e-postmottagning Enligt behov Filöverföring E-postlagring i server Enligt behov Filöverföring Obs [IEEE 1394] visas när IEEE 1394-gränssnittskortet är installerat. För inställning av aktivt protokoll, kontrollera att det protokoll du vill använda är inställt på [Aktivt]. SMTP-server och konto för fax till e-post måste anges för att Internet-fax ska kunna skickas. När POP före SMTP är inställt på [På], ska även inställningar för mottagningsprotokoll och inställningar för POP3/IMAP4 göras. När SMTP-autentisering är inställd på [På], ska administratörens e-postadress också ställas in. Port för e-postkommunikation och konto för fax till e-post måste anges för att ta emot Internet-fax. När POP före SMTP ställs in på [På], kontrollera portnumret för POP3 i port för e-postkommunikation. Referens s.60 Gränssnittsinställningar s.70 Filöverföring Programmera/Ändra/ Ta bort e-postmeddelande Enligt behov Filöverföring Konto för fax till e-post Nödvändigt 19

30 Ansluta maskinen IEEE b (trådlöst LAN) 1 Detta avsnitt listar inställningarna som krävs för att använda Internet-fax med IEEE b (trådlös LAN)-anslutning. För mer information om hur du anger inställningarna, se Gränssnittsinställningar och Filöverföring. Meny Användarverktyg Inställningskrav Gränssnittsinställningar/Nätverk Maskinens IPv4-adress Nödvändigt Gränssnittsinställningar/Nätverk IPv4 Gateway-adress Nödvändigt Gränssnittsinställningar/Nätverk DNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk DDNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Domännamn Enligt behov Gränssnittsinställningar/Nätverk WINS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Aktivt protokoll Nödvändigt Gränssnittsinställningar/Nätverk Lantyp Nödvändigt Gränssnittsinställningar/Nätverk Tillåt SNMPv3-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Tillåt SSL/TLS-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Värdnamn Enligt behov Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Kommunikationsläge SSID-inställning Kanal Säkerhetsmetod Överföringshastighet Nödvändigt Enligt behov Enligt behov Enligt behov Enligt behov Filöverföring SMTP-server Nödvändigt Filöverföring SMTP-verifiering Enligt behov Filöverföring POP före SMTP Enligt behov Filöverföring Mottagningsprotokoll Enligt behov Filöverföring POP3/IMAP4-inställningar Enligt behov Filöverföring Administratörens e-postadress Enligt behov Filöverföring Port för e-postkommunikation Nödvändigt Filöverföring Intervall för e-postmottagning Enligt behov Filöverföring Max. storlek, e-postmottagning Enligt behov Filöverföring E-postlagring i server Enligt behov 20

31 Nätverksinställningar Meny Användarverktyg Inställningskrav Filöverföring Programmera/Ändra/Ta bort e-postmeddelande Enligt behov Filöverföring Konto för fax till e-post Nödvändigt Obs För inställning av aktivt protokoll, kontrollera att det protokoll du vill använda är inställt på [Aktivt]. [IEEE b] och [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. Om både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. SMTP-server och konto för fax till e-post måste anges för att Internet-fax ska kunna skickas. När POP före SMTP är inställt på [På], måste du även göra inställningar för mottagningsprotokoll och inställningar för POP3/IMAP4. När SMTP-autentisering är inställd på [På], måste du även ställa in administratörens e-postadress. Port för e-postkommunikation och konto för fax till e-post måste anges för att ta emot Internet-fax. När POP före SMTP ställs in på [På], kontrollera portnumret för POP3 i port för e-postkommunikation. 1 Referens s.60 Gränssnittsinställningar s.70 Filöverföring Inställningar som krävs för att använda e-postfunktionen Detta avsnitt listar inställningarna som krävs för att sända e-post. Ethernet Detta avsnitt listar inställningarna som krävs för att sända e-post med en Ethernet-anslutning. För mer information om hur du anger inställningarna, se Gränssnittsinställningar och Filöverföring. Meny Användarverktyg Inställningskrav Gränssnittsinställningar/Nätverk Maskinens IPv4-adress Nödvändigt Gränssnittsinställningar/Nätverk IPv4 Gateway-adress Nödvändigt Gränssnittsinställningar/Nätverk DNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk DDNS-konfiguration Enligt behov 21

32 Ansluta maskinen Meny Användarverktyg Inställningskrav Gränssnittsinställningar/Nätverk Domännamn Enligt behov 1 Gränssnittsinställningar/Nätverk WINS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Aktivt protokoll Nödvändigt Gränssnittsinställningar/Nätverk Ethernet-hastighet Enligt behov Gränssnittsinställningar/Nätverk Lantyp Nödvändigt Gränssnittsinställningar/Nätverk Tillåt SNMPv3-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Tillåt SSL/TLS-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Värdnamn Enligt behov Filöverföring SMTP-server Nödvändigt Filöverföring SMTP-verifiering Enligt behov Filöverföring POP före SMTP Enligt behov Filöverföring Mottagningsprotokoll Enligt behov Filöverföring POP3/IMAP4-inställningar Enligt behov Filöverföring Administratörens e-postadress Enligt behov Filöverföring Port för e-postkommunikation Enligt behov Filöverföring Programmera/Ändra/Ta bort e-postmeddelande Enligt behov Filöverföring Skannerns uppkopplingsintervall Enligt behov Filöverföring Skannerns antal uppkopplingar Enligt behov Obs För inställning av aktivt protokoll, kontrollera att det protokoll du vill använda är inställt på [Aktivt]. [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. Om både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. När POP före SMTP är inställt på [På], ska även inställningar för mottagningsprotokoll och inställningar för POP3/IMAP4 göras. När POP före SMTP ställs in på [På], kontrollera portnumret för POP3 i port för e-postkommunikation. Referens s.60 Gränssnittsinställningar s.70 Filöverföring 22

33 Nätverksinställningar IEEE 1394 (IPv4 över 1394) Detta avsnitt listar inställningarna som krävs för att sända e-post med en IEEE 1394-anslutning. För mer information om hur du anger inställningarna, se Gränssnittsinställningar och Filöverföring. 1 Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE 1394 IPv4-adress Nödvändigt Gränssnittsinställningar/IEEE 1394 DDNS-konfiguration Enligt behov Gränssnittsinställningar/IEEE 1394 Värdnamn Enligt behov Gränssnittsinställningar/IEEE 1394 Domännamn Enligt behov Gränssnittsinställningar/IEEE 1394 WINS-konfiguration Enligt behov Gränssnittsinställningar/IEEE 1394 IPv4 över 1394 Nödvändigt Gränssnittsinställningar/Nätverk IPv4 Gateway-adress Nödvändigt Gränssnittsinställningar/Nätverk DNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Aktivt protokoll Nödvändigt Filöverföring SMTP-server Nödvändigt Filöverföring SMTP-verifiering Enligt behov Filöverföring POP före SMTP Enligt behov Filöverföring Mottagningsprotokoll Enligt behov Filöverföring POP3/IMAP4-inställningar Enligt behov Filöverföring Administratörens e-postadress Enligt behov Filöverföring Port för e-postkommunikation Enligt behov Filöverföring Programmera/Ändra/ Ta bort e-postmeddelande Enligt behov Filöverföring Skannerns uppkopplingsintervall Enligt behov Filöverföring Skannerns antal uppkopplingar Enligt behov Obs [IEEE 1394] visas när IEEE 1394-gränssnittskortet är installerat. För inställning av aktivt protokoll, kontrollera att det protokoll du vill använda är inställt på [Aktivt]. När POP före SMTP är inställt på [På], ska även inställningar för mottagningsprotokoll och inställningar för POP3/IMAP4 göras. När POP före SMTP ställs in på [På], kontrollera portnumret för POP3 i port för e-postkommunikation. Referens s.60 Gränssnittsinställningar s.70 Filöverföring 23

34 Ansluta maskinen IEEE b (trådlöst LAN) 1 Detta avsnitt listar inställningarna som krävs för att sända e-post med en IEEE b (trådlös LAN)-anslutning. För mer information om hur du anger inställningarna, se Gränssnittsinställningar och Filöverföring. Meny Användarverktyg Inställningskrav Gränssnittsinställningar/Nätverk Maskinens IPv4-adress Nödvändigt Gränssnittsinställningar/Nätverk IPv4 Gateway-adress Nödvändigt Gränssnittsinställningar/Nätverk DNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk DDNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Domännamn Enligt behov Gränssnittsinställningar/Nätverk WINS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Aktivt protokoll Nödvändigt Gränssnittsinställningar/Nätverk Lantyp Nödvändigt Gränssnittsinställningar/Nätverk Tillåt SNMPv3-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Tillåt SSL/TLS-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Värdnamn Enligt behov Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Kommunikationsläge SSID-inställning Kanal Säkerhetsmetod Överföringshastighet Nödvändigt Enligt behov Enligt behov Enligt behov Enligt behov Filöverföring SMTP-server Nödvändigt Filöverföring SMTP-verifiering Enligt behov Filöverföring POP före SMTP Enligt behov Filöverföring Mottagningsprotokoll Enligt behov Filöverföring POP3/IMAP4-inställningar Enligt behov Filöverföring Administratörens e-postadress Enligt behov Filöverföring Port för e-postkommunikation Enligt behov Filöverföring Programmera/Ändra/ Ta bort e-postmeddelande Enligt behov Filöverföring Skannerns uppkopplingsintervall Enligt behov Filöverföring Skannerns antal uppkopplingar Enligt behov 24

35 Nätverksinställningar Obs För inställning av aktivt protokoll, kontrollera att det protokoll du vill använda är inställt på [Aktivt]. [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. Om både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. När POP före SMTP är inställt på [På], måste du även göra inställningar för mottagningsprotokoll och inställningar för POP3/IMAP4. När POP före SMTP ställs in på [På], kontrollera portnumret för POP3 i port för e-postkommunikation. 1 Referens s.60 Gränssnittsinställningar s.70 Filöverföring Inställningar som krävs för att använda funktionen Skanna till mapp Detta avsnitt listar inställningarna som krävs för att sända filer. Ethernet Detta avsnitt listar inställningarna som krävs för att sända filer med en Ethernetanslutning. För mer information om hur du anger inställningarna, se Gränssnittsinställningar och Filöverföring. Meny Användarverktyg Inställningskrav Gränssnittsinställningar/Nätverk Maskinens IPv4-adress Nödvändigt Gränssnittsinställningar/Nätverk IPv4 Gateway-adress Nödvändigt Gränssnittsinställningar/Nätverk DNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk DDNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Domännamn Enligt behov Gränssnittsinställningar/Nätverk WINS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Aktivt protokoll Nödvändigt Gränssnittsinställningar/Nätverk Ethernet-hastighet Enligt behov Gränssnittsinställningar/Nätverk Lantyp Nödvändigt Gränssnittsinställningar/Nätverk Tillåt SNMPv3-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Tillåt SSL/TLS-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Värdnamn Enligt behov Filöverföring Skannerns uppkopplingsintervall Enligt behov Filöverföring Skannerns antal uppkopplingar Enligt behov 25

36 Ansluta maskinen 1 Obs För inställning av aktivt protokoll, kontrollera att det protokoll du vill använda är inställt på [Aktivt]. [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. Om både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. Referens s.60 Gränssnittsinställningar s.70 Filöverföring IEEE 1394 (IPv4 över 1394) Detta avsnitt listar inställningarna som krävs för att sända filer med en IEEE 1394-anslutning. För mer information om hur du anger inställningarna, se Gränssnittsinställningar och Filöverföring. Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE 1394 IPv4-adress Nödvändigt Gränssnittsinställningar/IEEE 1394 DDNS-konfiguration Enligt behov Gränssnittsinställningar/IEEE 1394 Värdnamn Enligt behov Gränssnittsinställningar/IEEE 1394 Domännamn Enligt behov Gränssnittsinställningar/IEEE 1394 WINS-konfiguration Enligt behov Gränssnittsinställningar/IEEE 1394 IPv4 över 1394 Nödvändigt Gränssnittsinställningar/Nätverk IPv4 Gateway-adress Nödvändigt Gränssnittsinställningar/Nätverk DNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Aktivt protokoll Nödvändigt Filöverföring Skannerns uppkopplingsintervall Enligt behov Filöverföring Skannerns antal uppkopplingar Enligt behov Obs [IEEE 1394] visas när IEEE 1394-gränssnittskortet är installerat. För inställning av aktivt protokoll, kontrollera att det protokoll du vill använda är inställt på [Aktivt]. Referens s.60 Gränssnittsinställningar s.70 Filöverföring 26

37 Nätverksinställningar IEEE b (trådlöst LAN) Detta avsnitt listar inställningarna som krävs för att sända filer med en IEEE b (trådlös LAN)-anslutning. För mer information om hur du anger inställningarna, se Gränssnittsinställningar och Filöverföring. 1 Meny Användarverktyg Inställningskrav Gränssnittsinställningar/Nätverk Maskinens IPv4-adress Nödvändigt Gränssnittsinställningar/Nätverk IPv4 Gateway-adress Nödvändigt Gränssnittsinställningar/Nätverk DNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk DDNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Domännamn Enligt behov Gränssnittsinställningar/Nätverk WINS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Aktivt protokoll Nödvändigt Gränssnittsinställningar/Nätverk Lantyp Nödvändigt Gränssnittsinställningar/Nätverk Tillåt SNMPv3-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Tillåt SSL/TLS-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Värdnamn Enligt behov Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Kommunikationsläge SSID-inställning Kanal Säkerhetsmetod Överföringshastighet Nödvändigt Enligt behov Enligt behov Enligt behov Enligt behov Filöverföring Skannerns uppkopplingsintervall Enligt behov Filöverföring Skannerns antal uppkopplingar Enligt behov Obs För inställning av aktivt protokoll, kontrollera att det protokoll du vill använda är inställt på [Aktivt]. [IEEE b] och [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. Om både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. Referens s.60 Gränssnittsinställningar s.70 Filöverföring 27

38 Ansluta maskinen Inställningar som krävs för att använda nätverkets leveransskanner 1 Detta avsnitt listar inställningarna som krävs för att leverera data till nätverket. Ethernet Detta avsnitt listar inställningarna som krävs för att leverera data till nätverket med en Ethernet-anslutning. För mer information om hur du anger inställningarna, se Gränssnittsinställningar och Filöverföring. Meny Användarverktyg Inställningskrav Gränssnittsinställningar/Nätverk Maskinens IPv4-adress Nödvändigt Gränssnittsinställningar/Nätverk IPv4 Gateway-adress Enligt behov Gränssnittsinställningar/Nätverk DNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk DDNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Domännamn Enligt behov Gränssnittsinställningar/Nätverk WINS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Aktivt protokoll Nödvändigt Gränssnittsinställningar/Nätverk Ethernet-hastighet Enligt behov Gränssnittsinställningar/Nätverk Lantyp Nödvändigt Gränssnittsinställningar/Nätverk Tillåt SNMPv3-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Tillåt SSL/TLS-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Värdnamn Enligt behov Filöverföring Leveransalternativ Enligt behov Filöverföring Faxmottagning filöverföring Enligt behov Filöverföring Skannerns uppkopplingsintervall Enligt behov Filöverföring Skannerns antal uppkopplingar Enligt behov Obs För inställning av aktivt protokoll, kontrollera att det protokoll du vill använda är inställt på [Aktivt]. [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. När både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. Om leveransalternativ är inställt på [På], kontrollera att IPv4-adress har angivits. Referens s.60 Gränssnittsinställningar s.70 Filöverföring 28

39 Nätverksinställningar IEEE 1394 (IPv4 över 1394) Detta avsnitt listar inställningarna som krävs för att leverera data till nätverket med en IEEE 1394-anslutning. För mer information om hur du anger inställningarna, se Gränssnittsinställningar och Filöverföring. 1 Meny Användarverktyg Inställningskrav Gränssnittsinställningar/IEEE 1394 IPv4-adress Nödvändigt Gränssnittsinställningar/IEEE 1394 DDNS-konfiguration Enligt behov Gränssnittsinställningar/IEEE 1394 Värdnamn Enligt behov Gränssnittsinställningar/IEEE 1394 Domännamn Enligt behov Gränssnittsinställningar/IEEE 1394 WINS-konfiguration Enligt behov Gränssnittsinställningar/IEEE 1394 IPv4 över 1394 Nödvändigt Gränssnittsinställningar/Nätverk IPv4 Gateway-adress Enligt behov Gränssnittsinställningar/Nätverk DNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Aktivt protokoll Nödvändigt Filöverföring Leveransalternativ Enligt behov Filöverföring Faxmottagning filöverföring Enligt behov Filöverföring Skannerns uppkopplingsintervall Enligt behov Filöverföring Skannerns antal uppkopplingar Enligt behov Obs [IEEE 1394] visas när IEEE 1394-gränssnittskortet är installerat. För inställning av aktivt protokoll, kontrollera att det protokoll du vill använda är inställt på [Aktivt]. Om leveransalternativ är inställt på [På], kontrollera att IPv4-adress har angivits. Referens s.60 Gränssnittsinställningar s.70 Filöverföring 29

40 Ansluta maskinen IEEE b (trådlöst LAN) 1 Detta avsnitt listar inställningarna som krävs för att leverera data till nätverket med en IEEE b (trådlös LAN)-anslutning. För mer information om hur du anger inställningarna, se Gränssnittsinställningar och Filöverföring. Meny Användarverktyg Inställningskrav Gränssnittsinställningar/Nätverk Maskinens IPv4-adress Nödvändigt Gränssnittsinställningar/Nätverk IPv4 Gateway-adress Enligt behov Gränssnittsinställningar/Nätverk DNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk DDNS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Domännamn Enligt behov Gränssnittsinställningar/Nätverk WINS-konfiguration Enligt behov Gränssnittsinställningar/Nätverk Aktivt protokoll Nödvändigt Gränssnittsinställningar/Nätverk Lantyp Nödvändigt Gränssnittsinställningar/Nätverk Tillåt SNMPv3-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Tillåt SSL/TLS-kommunikation Enligt behov Gränssnittsinställningar/Nätverk Värdnamn Enligt behov Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Gränssnittsinställningar/ IEEE b Kommunikationsläge SSID-inställning Kanal Säkerhetsmetod Överföringshastighet Nödvändigt Enligt behov Enligt behov Enligt behov Enligt behov Filöverföring Leveransalternativ Enligt behov Filöverföring Faxmottagning filöverföring Enligt behov Filöverföring Skannerns uppkopplingsintervall Enligt behov Filöverföring Skannerns antal uppkopplingar Enligt behov Obs För inställning av aktivt protokoll, kontrollera att det protokoll du vill använda är inställt på [Aktivt]. [IEEE b] och [Lantyp] visas när det trådlösa LAN-gränssnittskortet är installerat. När både Ethernet och trådlöst LAN (IEEE b) är anslutna har det valda gränssnittet företräde. Om leveransalternativ är inställt på [På], kontrollera att IPv4-adress har angivits. 30
