1 Nokia C110/C111 nätverkskort för trådlöst LAN Användarhandbok

2 Personlig säkerhet Läs de här riktlinjerna. Det kan vara farligt och olagligt att bryta mot reglerna. Mer utförlig information finns i den här användarhandboken. Trafiksäkerheten i första hand Använd inte nätverkskortet för trådlöst LAN medan du kör. Parkera fordonet först. Störningar Alla nätverkskort för trådlöst LAN kan drabbas av störningar som kan påverka funktionen. Sjukhus och flygplan Nätverkskort för trådlöst LAN kan orsaka störningar. Följ de användningsregler som gäller på respektive område. Stäng av när du tankar Använd inte nätverkskortet för trådlöst LAN på bensinstationer. Använd det inte i närheten av bränsle och kemikalier. Stäng av nära sprängarbeten Använd inte nätverkskortet för trådlöst LAN när sprängarbetet pågår. Följ restriktioner, regler och bestämmelser. Använd med förnuft Använd bara enheten under normala förhållanden. Använd behörig servicepersonal Utrustningen får endast repareras av behörig servicepersonal. Tillbehör Använd bara godkända tillbehör. Anslut inte inkompatibla produkter. Vattenskydd Nätverkskortet för trådlöst LAN är INTE vattenbeständigt. Garantin för nätverkskortet för trådlöst LAN gäller inte om det skadas av någon vätska. Säkerhetskopiera Kom ihåg att säkerhetskopiera all viktig information. Ansluta till andra enheter Innan du ansluter till någon annan enhet bör du läsa säkerhetsanvisningarna i användarhandboken för enheten. Anslut inte inkompatibla produkter.

3 KONFORMITETSDEKLARATION Vi, NOKIA MOBILE PHONES Ltd, tillkännager under vårt ensamma ansvar att produkterna DTN-10 och DTN-11 uppfyller villkoren i följande EU-direktiv: 1999/5/EC. Copyright Nokia Mobile Phones Alla rättigheter förbehållna. Reproduktion, överföring, distribution eller lagring av delar av eller hela innehållet i detta dokument i vilken som helst form, utan skriftlig tillåtelse från Nokia är förbjuden. Nokia och Nokia Connecting People är registrerade varumärken som tillhör Nokia Corporation. Andra produkt- och företagsnamn som det hänvisats till kan vara varumärken eller varunamn som tillhör sina respektive ägare. Includes MD5 algorithm software from RSA Security. Nokia utvecklar ständigt sina produkter. Nokia förbehåller sig rätten att göra ändringar och förbättringar i de produkter som beskrivs i detta dokument utan föregående meddelande. Under inga omständigheter skall Nokia vara ansvarig för förlust av data eller inkomst eller särskild, tillfällig eller indirekt skada, oavsett orsaken till förlusten eller skadan. Innehållet i detta dokument gäller aktuella förhållanden. Förutom vad som stadgas i tillämplig tvingande lagstiftning, ges inga garantier av något slag, varken uttryckliga eller underförstådda, inklusive, men utan begränsning till, garantier avseende produktens allmänna lämplighet och/eller lämplighet för ett särskilt ändamål, vad gäller riktighet, pålitlighet eller innehållet i detta dokument. Nokia förbehåller sig rätten att ändra detta dokument eller återkalla det utan föregående meddelande. Tillgång till särskilda produkter kan variera. Kontakta din närmaste Nokia-återförsäljare.

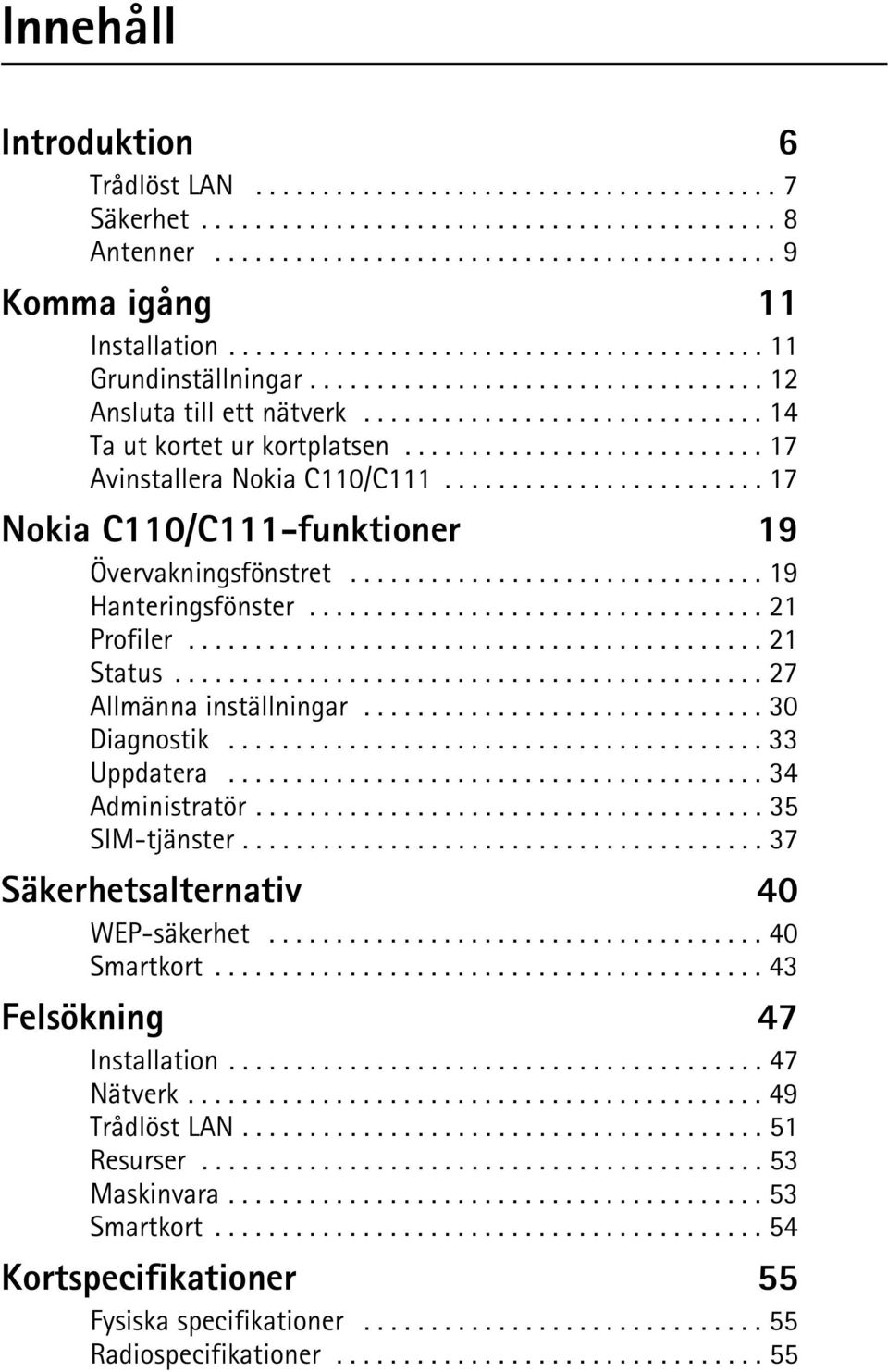

4 Innehåll Introduktion 6 Trådlöst LAN Säkerhet Antenner Komma igång 11 Installation Grundinställningar Ansluta till ett nätverk Ta ut kortet ur kortplatsen Avinstallera Nokia C110/C Nokia C110/C111-funktioner 19 Övervakningsfönstret Hanteringsfönster Profiler Status Allmänna inställningar Diagnostik Uppdatera Administratör SIM-tjänster Säkerhetsalternativ 40 WEP-säkerhet Smartkort Felsökning 47 Installation Nätverk Trådlöst LAN Resurser Maskinvara Smartkort Kortspecifikationer 55 Fysiska specifikationer Radiospecifikationer

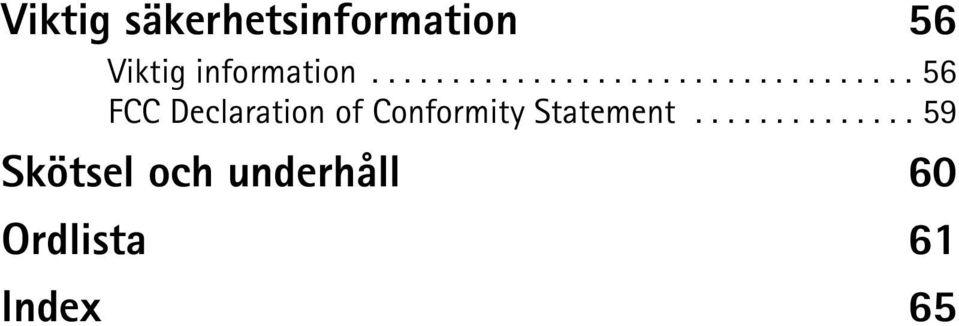

5 Viktig säkerhetsinformation 56 Viktig information FCC Declaration of Conformity Statement Skötsel och underhåll 60 Ordlista 61 Index 65

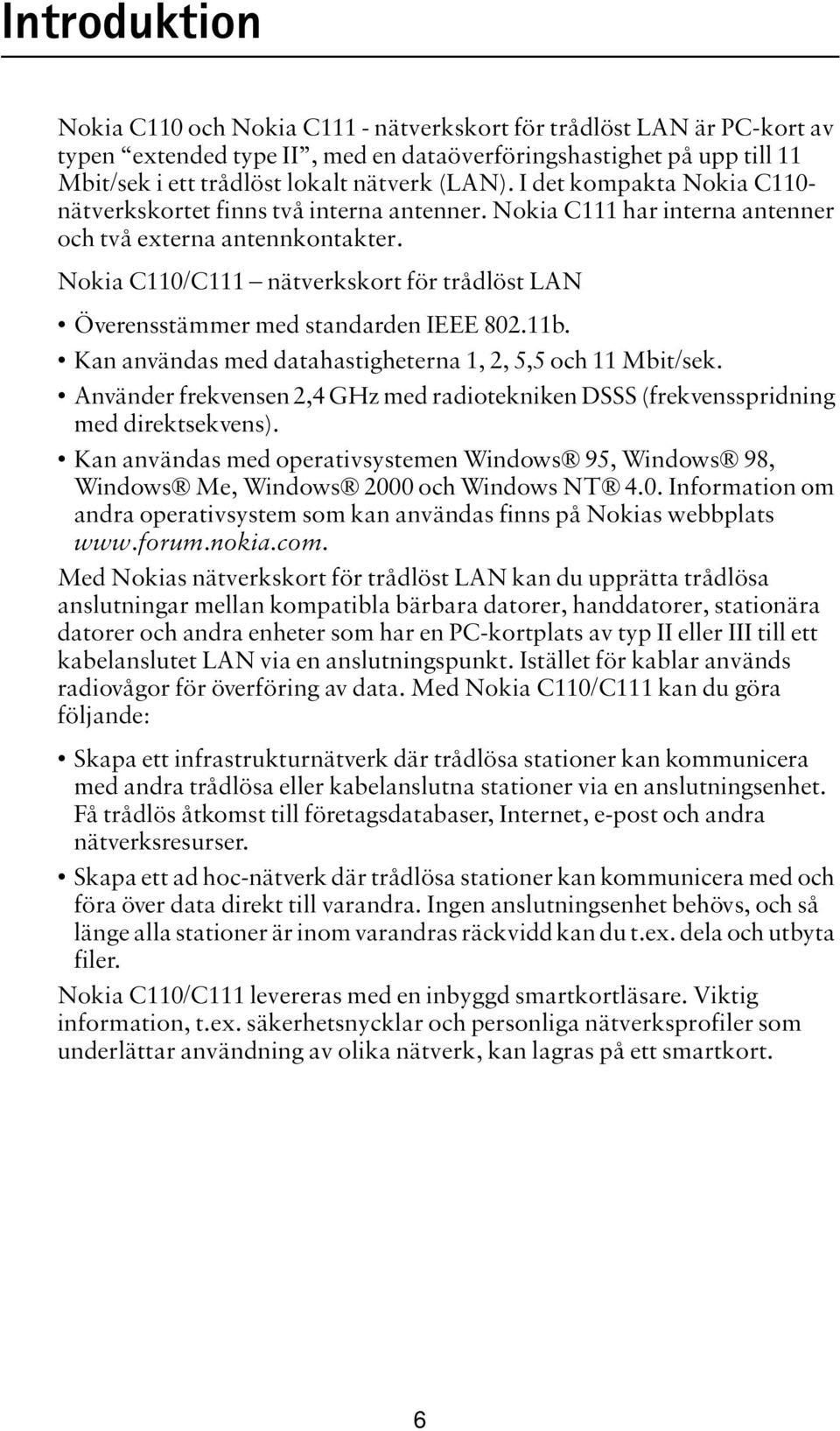

6 Introduktion Nokia C110 och Nokia C111 - nätverkskort för trådlöst LAN är PC-kort av typen extended type II, med en dataöverföringshastighet på upp till 11 Mbit/sek i ett trådlöst lokalt nätverk (LAN). I det kompakta Nokia C110- nätverkskortet finns två interna antenner. Nokia C111 har interna antenner och två externa antennkontakter. Nokia C110/C111 nätverkskort för trådlöst LAN Överensstämmer med standarden IEEE b. Kan användas med datahastigheterna 1, 2, 5,5 och 11 Mbit/sek. Använder frekvensen 2,4 GHz med radiotekniken DSSS (frekvensspridning med direktsekvens). Kan användas med operativsystemen Windows 95, Windows 98, Windows Me, Windows 2000 och Windows NT 4.0. Information om andra operativsystem som kan användas finns på Nokias webbplats Med Nokias nätverkskort för trådlöst LAN kan du upprätta trådlösa anslutningar mellan kompatibla bärbara datorer, handdatorer, stationära datorer och andra enheter som har en PC-kortplats av typ II eller III till ett kabelanslutet LAN via en anslutningspunkt. Istället för kablar används radiovågor för överföring av data. Med Nokia C110/C111 kan du göra följande: Skapa ett infrastrukturnätverk där trådlösa stationer kan kommunicera med andra trådlösa eller kabelanslutna stationer via en anslutningsenhet. Få trådlös åtkomst till företagsdatabaser, Internet, e-post och andra nätverksresurser. Skapa ett ad hoc-nätverk där trådlösa stationer kan kommunicera med och föra över data direkt till varandra. Ingen anslutningsenhet behövs, och så länge alla stationer är inom varandras räckvidd kan du t.ex. dela och utbyta filer. Nokia C110/C111 levereras med en inbyggd smartkortläsare. Viktig information, t.ex. säkerhetsnycklar och personliga nätverksprofiler som underlättar användning av olika nätverk, kan lagras på ett smartkort. 6

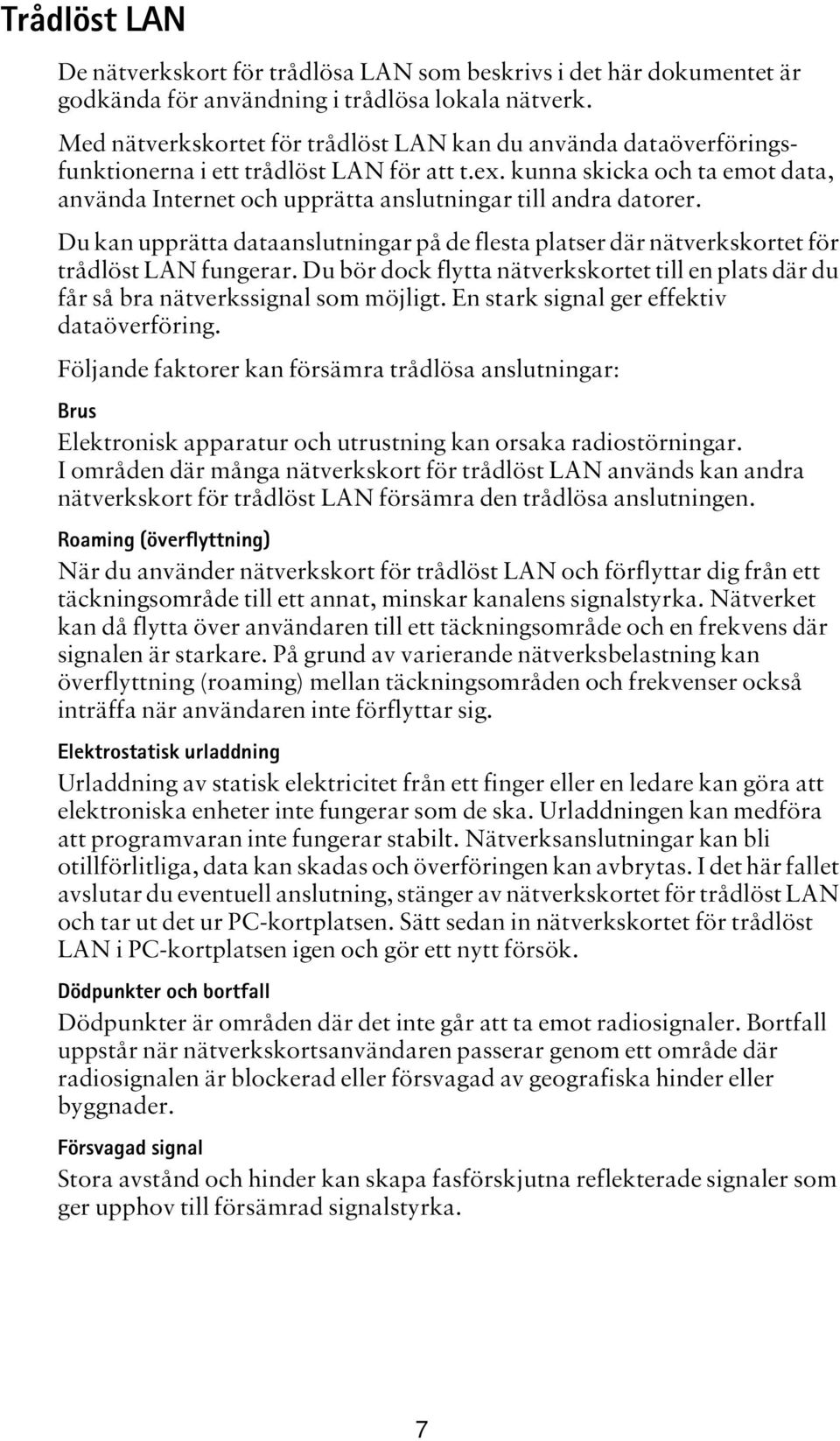

7 Trådlöst LAN De nätverkskort för trådlösa LAN som beskrivs i det här dokumentet är godkända för användning i trådlösa lokala nätverk. Med nätverkskortet för trådlöst LAN kan du använda dataöverföringsfunktionerna i ett trådlöst LAN för att t.ex. kunna skicka och ta emot data, använda Internet och upprätta anslutningar till andra datorer. Du kan upprätta dataanslutningar på de flesta platser där nätverkskortet för trådlöst LAN fungerar. Du bör dock flytta nätverkskortet till en plats där du får så bra nätverkssignal som möjligt. En stark signal ger effektiv dataöverföring. Följande faktorer kan försämra trådlösa anslutningar: Brus Elektronisk apparatur och utrustning kan orsaka radiostörningar. I områden där många nätverkskort för trådlöst LAN används kan andra nätverkskort för trådlöst LAN försämra den trådlösa anslutningen. Roaming (överflyttning) När du använder nätverkskort för trådlöst LAN och förflyttar dig från ett täckningsområde till ett annat, minskar kanalens signalstyrka. Nätverket kan då flytta över användaren till ett täckningsområde och en frekvens där signalen är starkare. På grund av varierande nätverksbelastning kan överflyttning (roaming) mellan täckningsområden och frekvenser också inträffa när användaren inte förflyttar sig. Elektrostatisk urladdning Urladdning av statisk elektricitet från ett finger eller en ledare kan göra att elektroniska enheter inte fungerar som de ska. Urladdningen kan medföra att programvaran inte fungerar stabilt. Nätverksanslutningar kan bli otillförlitliga, data kan skadas och överföringen kan avbrytas. I det här fallet avslutar du eventuell anslutning, stänger av nätverkskortet för trådlöst LAN och tar ut det ur PC-kortplatsen. Sätt sedan in nätverkskortet för trådlöst LAN i PC-kortplatsen igen och gör ett nytt försök. Dödpunkter och bortfall Dödpunkter är områden där det inte går att ta emot radiosignaler. Bortfall uppstår när nätverkskortsanvändaren passerar genom ett område där radiosignalen är blockerad eller försvagad av geografiska hinder eller byggnader. Försvagad signal Stora avstånd och hinder kan skapa fasförskjutna reflekterade signaler som ger upphov till försämrad signalstyrka. 7

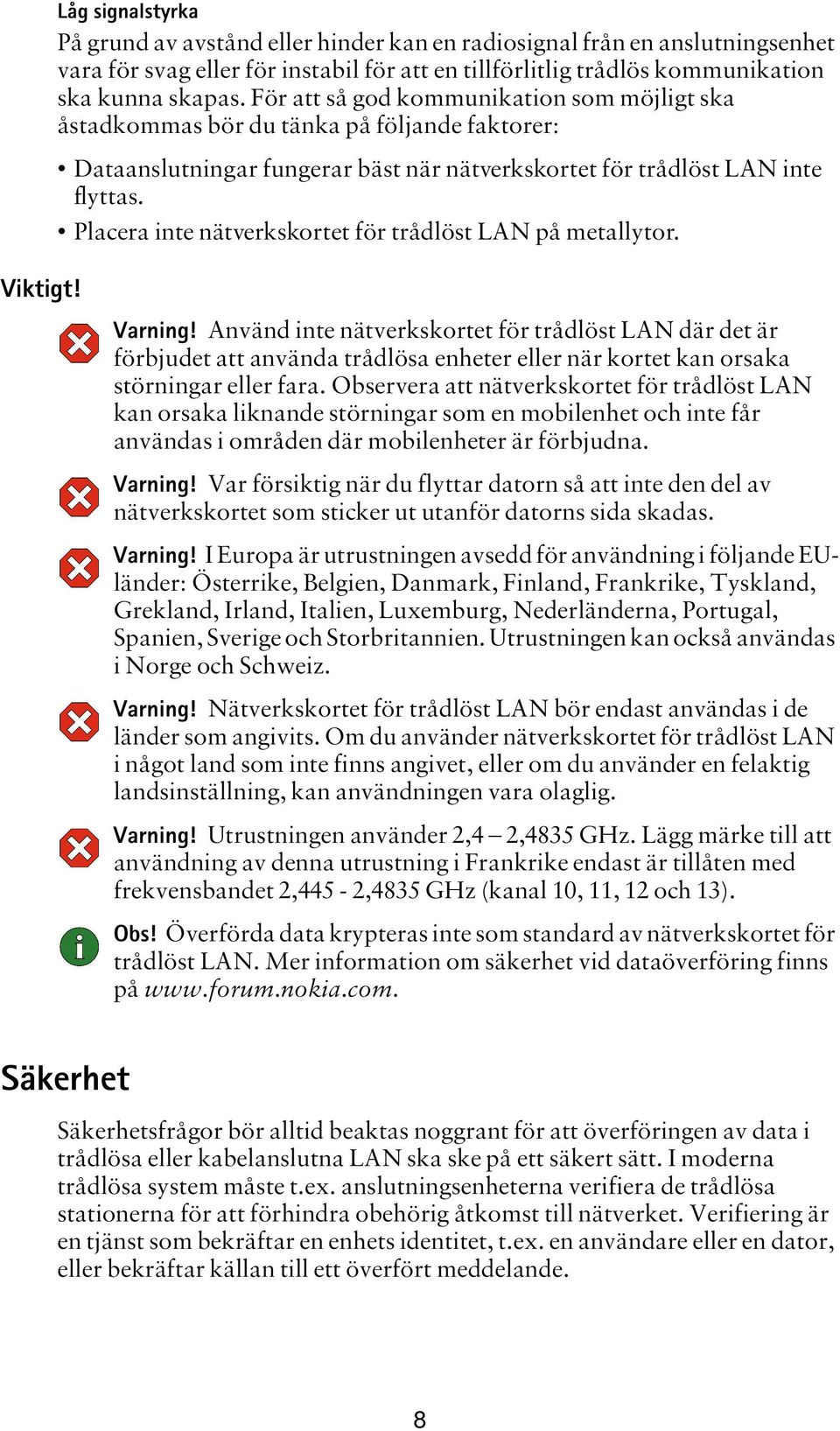

8 Låg signalstyrka På grund av avstånd eller hinder kan en radiosignal från en anslutningsenhet vara för svag eller för instabil för att en tillförlitlig trådlös kommunikation ska kunna skapas. För att så god kommunikation som möjligt ska åstadkommas bör du tänka på följande faktorer: Dataanslutningar fungerar bäst när nätverkskortet för trådlöst LAN inte flyttas. Placera inte nätverkskortet för trådlöst LAN på metallytor. Viktigt! Varning! Använd inte nätverkskortet för trådlöst LAN där det är förbjudet att använda trådlösa enheter eller när kortet kan orsaka störningar eller fara. Observera att nätverkskortet för trådlöst LAN kan orsaka liknande störningar som en mobilenhet och inte får användas i områden där mobilenheter är förbjudna. Varning! Var försiktig när du flyttar datorn så att inte den del av nätverkskortet som sticker ut utanför datorns sida skadas. Varning! I Europa är utrustningen avsedd för användning i följande EUländer: Österrike, Belgien, Danmark, Finland, Frankrike, Tyskland, Grekland, Irland, Italien, Luxemburg, Nederländerna, Portugal, Spanien, Sverige och Storbritannien. Utrustningen kan också användas i Norge och Schweiz. Varning! Nätverkskortet för trådlöst LAN bör endast användas i de länder som angivits. Om du använder nätverkskortet för trådlöst LAN i något land som inte finns angivet, eller om du använder en felaktig landsinställning, kan användningen vara olaglig. Varning! Utrustningen använder 2,4 2,4835 GHz. Lägg märke till att användning av denna utrustning i Frankrike endast är tillåten med frekvensbandet 2,445-2,4835 GHz (kanal 10, 11, 12 och 13). Obs! Överförda data krypteras inte som standard av nätverkskortet för trådlöst LAN. Mer information om säkerhet vid dataöverföring finns på Säkerhet Säkerhetsfrågor bör alltid beaktas noggrant för att överföringen av data i trådlösa eller kabelanslutna LAN ska ske på ett säkert sätt. I moderna trådlösa system måste t.ex. anslutningsenheterna verifiera de trådlösa stationerna för att förhindra obehörig åtkomst till nätverket. Verifiering är en tjänst som bekräftar en enhets identitet, t.ex. en användare eller en dator, eller bekräftar källan till ett överfört meddelande. 8

9 Nokia C110/C111 har funktioner för protokollet WEP (wired equivalent privacy) så att nätverket ska få en säkerhetsnivå som är likvärdig med säkerhetsnivån i ett kabelnätverk. I WEP-protokollet används RC4- algoritmen med en nyckel på upp till 128 bitar. Med nyckeln krypteras data innan de skickas via radiovågor. Detta skyddar mot intrång och obehörig dataåtkomst. När de trådlösa stationerna i ett trådlöst LAN ska kommunicera med WEP måste de ha samma säkerhetsnyckel. Nokia C110/C111 är utrustad med en inbyggd smartkortläsare. Smartkort och smartkortläsare är ett hanteringsverktyg för säker användarverifiering i trådlösa LAN. Med smartkorten blir det också lätt för användarna att ha med sig sin verifieringsenhet. På smartkortet kan användaren lagra viktig information som t.ex. säkerhetsnycklar och nätverksprofiler. Smartkortläsaren läser de data som lagrats på chipset och skickar dem till nätverket för bearbetning. Smartkortet är skyddat med en PIN-kod. Du måste alltså ange rätt PIN-kod för att kunna använda kortet. Varning! Förvara små smartkort utom räckhåll för småbarn. Antenner Nokia C110/C111 - nätverkskort för trådlöst LAN är utrustat med två interna antenner inuti ett antennhölje (den del av kortet som sticker ut utanför datorn när kortet är isatt). Detta ger högre signalkvalitet och större täckningsområde. Precis som för alla andra radiosändare gäller att du inte bör vidröra antennen i onödan när nätverkskortet är aktivt. Kontakt med antennen påverkar överföringskvaliteten och kan medföra att nätverkskortet förbrukar mer energi än annars. Obs! Kontrollera att antennen är riktad mot anslutningsenheten och placerad i ett öppet utrymme. Täck inte över antennen. På Nokia C111 finns två antennkontakter för anslutning av externa antenner, vilket ger ett större täckningsområde. Nokia C111 kan användas med upp till två externa antenner samtidigt. Använd bara de medföljande antennerna eller en godkänd extern antenn. Antenner som inte är godkända, ändringar och tillägg kan skada nätverkskortet för trådlöst LAN och bryta mot reglerna för radiosändare. 9

10 Om bara en extern antenn används får du bästa prestanda om du ansluter antennen till den högra antennkontakten på nätverkskortet. Höger antennkontakt Figur 1 - Nokia C111 Varning! Använd endast tillbehör som är godkända av tillverkaren av nätverkskortet för trådlöst LAN för användning med det aktuella kortet. Om någon annan typ av tillbehör används kan garantin för kortet sluta gälla och det kan orsaka fara. Varning! När du drar ut strömsladden till en extern antenn måste du hålla och dra i kontakten, inte i själva sladden. Obs! Information om godkända tillbehör kan du få av din återförsäljare. Varning! För att uppfylla FCC:s krav för exponering av radiosignaler av en mobil sändare, måste det vara ett avstånd om minst 20 cm mellan antennen och samtliga personer under överföringen. 10

11 Komma igång Du måste ange ett antal olika nätverksinställningar innan du kan få åtkomst och börja använda ett trådlöst LAN med Nokia C110/C111 nätverkskort för trådlöst LAN. Om trådlösa stationer ska kommunicera med varandra i ett trådlöst LAN måste de dela vissa inställningar. Du kan använda de flesta standardinställningarna, eller använda ett automatiskt alternativ om det finns, om du inte har fått andra instruktioner av systemadministratören. Obs! När du har ändrat särskilda inställningar uppmanas du att starta om datorn. De nya inställningarna verkställs inte förrän efter omstart. Olika inställningar krävs för olika trådlösa LAN. Alla nödvändiga inställningar konfigureras när du skapar en nätverksprofil. En profil är en uppsättning inställningar som behövs för anslutning till ett trådlöst LAN. Med Nokia C110/C111 behöver du inte hålla alla inställningarna i minnet eller konfigurera dem varje gång du använder ditt nätverkskort för trådlöst LAN. Du kan enkelt växla mellan olika nätverk, t.ex. mellan huvudkontoret och ett filialkontor, genom att välja rätt profil. Du kan ändra inställningarna genom att redigera profilerna. Mer information finns i Profiler på sidan 21. Tre profiler med fördefinierade inställningar skapas automatiskt när programvaran installeras. Med profilerna Snabb infrastruktur och Snabbt ad hoc får du snabb och enkel åtkomst till ett trådlöst LAN. Du behöver inte konfigurera några nätverksinställningar. Profilen Snabb infrastruktur används för åtkomst till allmänna anslutningsplatser eller till företagets nätverk. Profilen Snabbt ad hoc används för att upprätta ett nätverk där trådlösa stationer kommunicerar direkt med varandra utan anslutningsenheter. När du aktiverar någon av de här profilerna visas en lista med tillgängliga nätverk där du kan välja det nätverk som ger bäst signalstyrka och datahastighet. Den tredje fördefinierade profilen, Kabelanslutet LAN, innehåller de ursprungliga nätverksinställningar som behövs för åtkomst till det kabelanslutna lokala nätverket. Mer information finns i Använda standardprofiler på sidan 16. Installation Instruktioner för installation av Nokia C110/C111 finns i den separata Installationshandboken på cd-romskivan. 11

12 Grundinställningar Nedan visas den minimiuppsättning parametrar som måste konfigureras: Obs! Alla trådlösa stationer inom ett trådlöst LAN måste ha samma grundinställningar om stationerna ska kunna kommunicera med varandra. Land Du måste alltid konfigurera den nationella inställningen för det land där du för tillfället använder nätverkskortet för trådlöst LAN. Det kan vara olagligt att använda Nokia C110/C111 - nätverkskort för trådlöst LAN i ett land som inte finns med i listan eller med felaktiga nationella inställningar. Du kan konfigurera landsinställningen på sidan Allmänna inställningar. Användningsläge Med Nokia C110/C111 kan olika typer av kommunikation användas i ett trådlöst LAN. Det finns två olika användningslägen: infrastruktur och ad hoc. Infrastruktur I infrastrukturläget kan två typer av kommunikation användas: Trådlösa stationer kan kommunicera med varandra via en anslutningsenhet. Trådlösa stationer kan kommunicera med en kabelansluten LAN-station via en anslutningsenhet. Figur 2 - Infrastruktur-nätverk 12

13 Fördelen med det här läget är att du har mer kontroll över nätverksanslutningarna eftersom de går genom en anslutningsenhet. En trådlös station kan använda alla tjänster som finns tillgängliga för det vanliga kabelanslutna nätverket om en anslutningsenhet används. Ad hoc I ad hoc-läge kan trådlösa stationer kommunicera direkt med varandra utan att någon anslutningsenhet behövs. Sätt bara in nätverkskorten för trådlöst LAN i stationerna och gör nödvändig konfiguration. Sedan kan kommunikationen påbörjas. Ad hoc-nätverk är lätta att skapa, men kommunikationen är begränsad till stationer som ligger inom räckvidden. Figur 3 - Ad hoc-nätverk Välj önskat användningsläge när du skapar en ny profil med Profilguiden. Om du vill byta användningsläge senare går du till sidan Profiler och väljer Redigera. Nätverksnamn Nätverksnamnet är namnet på det trådlösa LAN som kortet kan anslutas till. Vanligtvis har systemadministratören programmerat det på en anslutningsenhet. Fråga systemadministratören efter nätverksnamnet. Du kan spara flera nätverksnamn för varje profil. Om du anger fler än ett nätverksnamn måste namnen avgränsas med t.ex. semikolon. Huvudkontor;Kontor4. Inom ett nätverk kan det finnas subnätverk som alla har olika namn, till exempel Kontor_wlan1, Kontor_wlan2, Kontor_wlan3 osv. En och samma profil kan användas för att ansluta nätverkskortet för trådlöst LAN till alla subnätverk. Nätverksnamnet kan innehålla ett specialtecken, ett jokertecken *, som kan användas som platshållare för en eller flera bokstäver eller siffror. Med hjälp av jokertecknet kan du ange Kontor_wlan* som nätverksnamn, och nätverkskortet för trådlöst LAN kan då anslutas till vilket som helst av de nätverk vars namn börjar med Office_wlan. I ad hoc-läge kan användaren själv namnge nätverket. 13

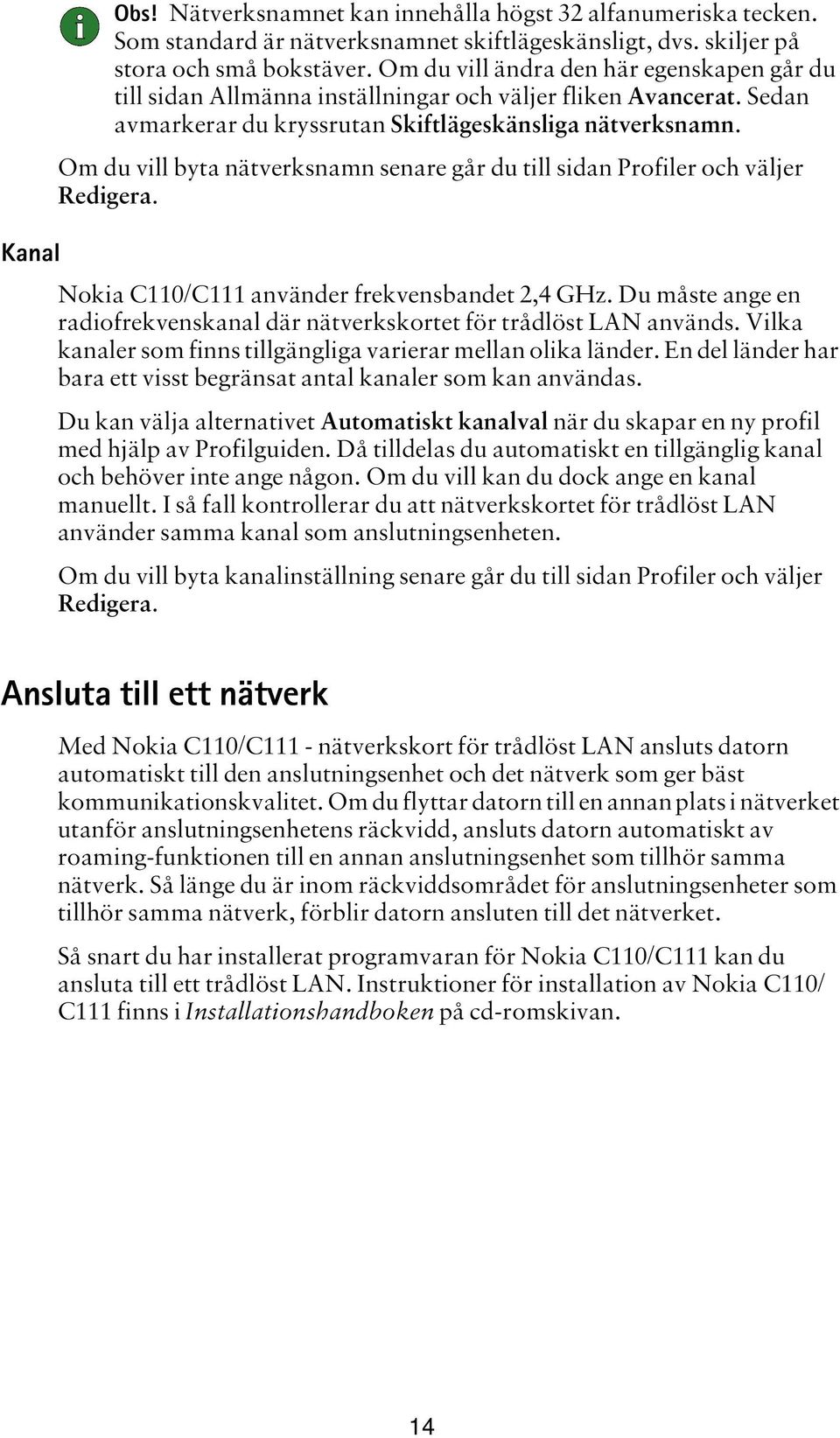

14 Obs! Nätverksnamnet kan innehålla högst 32 alfanumeriska tecken. Som standard är nätverksnamnet skiftlägeskänsligt, dvs. skiljer på stora och små bokstäver. Om du vill ändra den här egenskapen går du till sidan Allmänna inställningar och väljer fliken Avancerat. Sedan avmarkerar du kryssrutan Skiftlägeskänsliga nätverksnamn. Om du vill byta nätverksnamn senare går du till sidan Profiler och väljer Redigera. Kanal Nokia C110/C111 använder frekvensbandet 2,4 GHz. Du måste ange en radiofrekvenskanal där nätverkskortet för trådlöst LAN används. Vilka kanaler som finns tillgängliga varierar mellan olika länder. En del länder har bara ett visst begränsat antal kanaler som kan användas. Du kan välja alternativet Automatiskt kanalval när du skapar en ny profil med hjälp av Profilguiden. Då tilldelas du automatiskt en tillgänglig kanal och behöver inte ange någon. Om du vill kan du dock ange en kanal manuellt. I så fall kontrollerar du att nätverkskortet för trådlöst LAN använder samma kanal som anslutningsenheten. Om du vill byta kanalinställning senare går du till sidan Profiler och väljer Redigera. Ansluta till ett nätverk Med Nokia C110/C111 - nätverkskort för trådlöst LAN ansluts datorn automatiskt till den anslutningsenhet och det nätverk som ger bäst kommunikationskvalitet. Om du flyttar datorn till en annan plats i nätverket utanför anslutningsenhetens räckvidd, ansluts datorn automatiskt av roaming-funktionen till en annan anslutningsenhet som tillhör samma nätverk. Så länge du är inom räckviddsområdet för anslutningsenheter som tillhör samma nätverk, förblir datorn ansluten till det nätverket. Så snart du har installerat programvaran för Nokia C110/C111 kan du ansluta till ett trådlöst LAN. Instruktioner för installation av Nokia C110/ C111 finns i Installationshandboken på cd-romskivan. 14

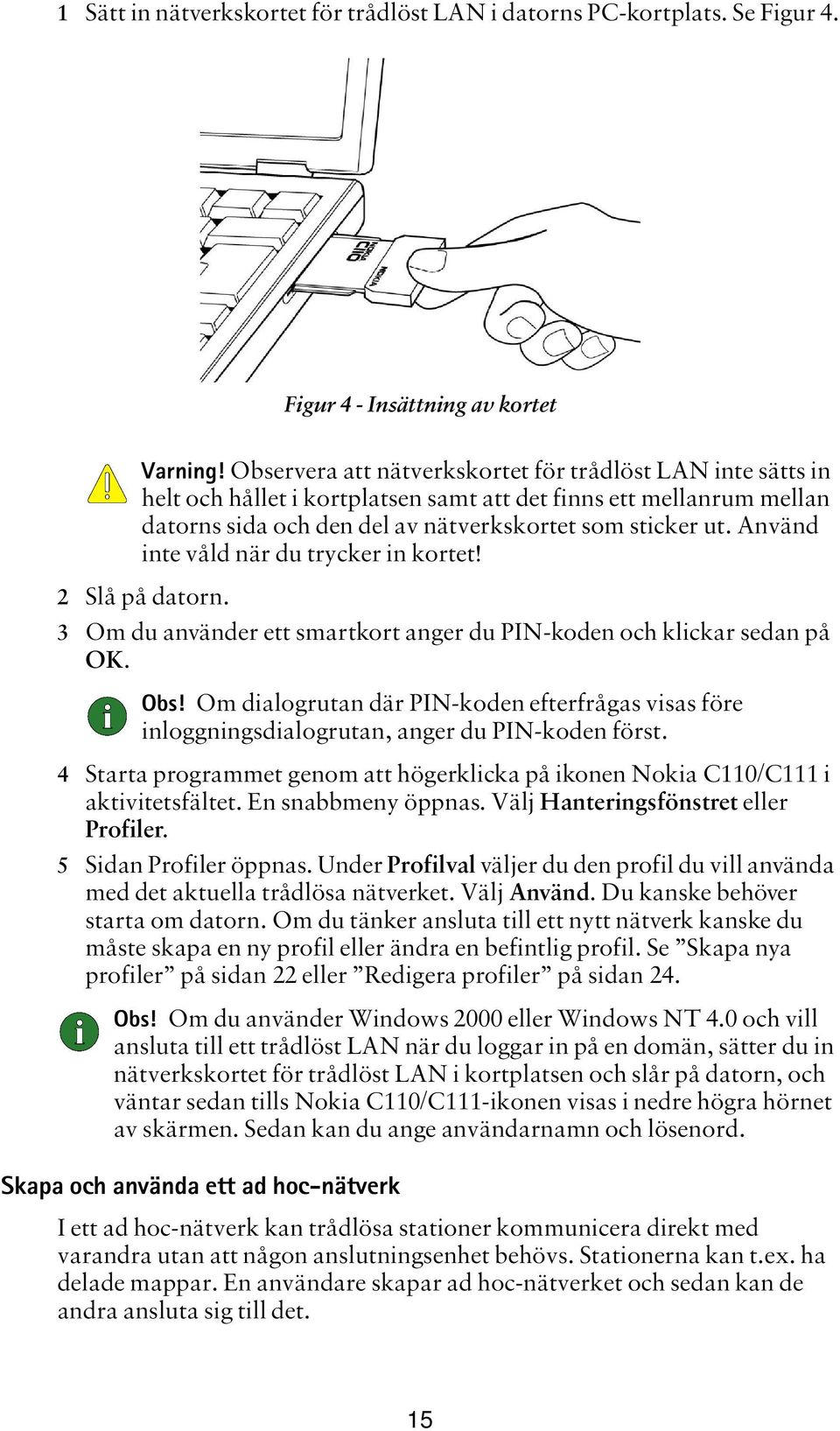

15 1 Sätt in nätverkskortet för trådlöst LAN i datorns PC-kortplats. Se Figur 4. Varning! Observera att nätverkskortet för trådlöst LAN inte sätts in helt och hållet i kortplatsen samt att det finns ett mellanrum mellan datorns sida och den del av nätverkskortet som sticker ut. Använd inte våld när du trycker in kortet! 2 Slå på datorn. Figur 4 - Insättning av kortet 3 Om du använder ett smartkort anger du PIN-koden och klickar sedan på OK. Obs! Om dialogrutan där PIN-koden efterfrågas visas före inloggningsdialogrutan, anger du PIN-koden först. 4 Starta programmet genom att högerklicka på ikonen Nokia C110/C111 i aktivitetsfältet. En snabbmeny öppnas. Välj Hanteringsfönstret eller Profiler. 5 Sidan Profiler öppnas. Under Profilval väljer du den profil du vill använda med det aktuella trådlösa nätverket. Välj Använd. Du kanske behöver starta om datorn. Om du tänker ansluta till ett nytt nätverk kanske du måste skapa en ny profil eller ändra en befintlig profil. Se Skapa nya profiler på sidan 22 eller Redigera profiler på sidan 24. Obs! Om du använder Windows 2000 eller Windows NT 4.0 och vill ansluta till ett trådlöst LAN när du loggar in på en domän, sätter du in nätverkskortet för trådlöst LAN i kortplatsen och slår på datorn, och väntar sedan tills Nokia C110/C111-ikonen visas i nedre högra hörnet av skärmen. Sedan kan du ange användarnamn och lösenord. Skapa och använda ett ad hoc-nätverk I ett ad hoc-nätverk kan trådlösa stationer kommunicera direkt med varandra utan att någon anslutningsenhet behövs. Stationerna kan t.ex. ha delade mappar. En användare skapar ad hoc-nätverket och sedan kan de andra ansluta sig till det. 15

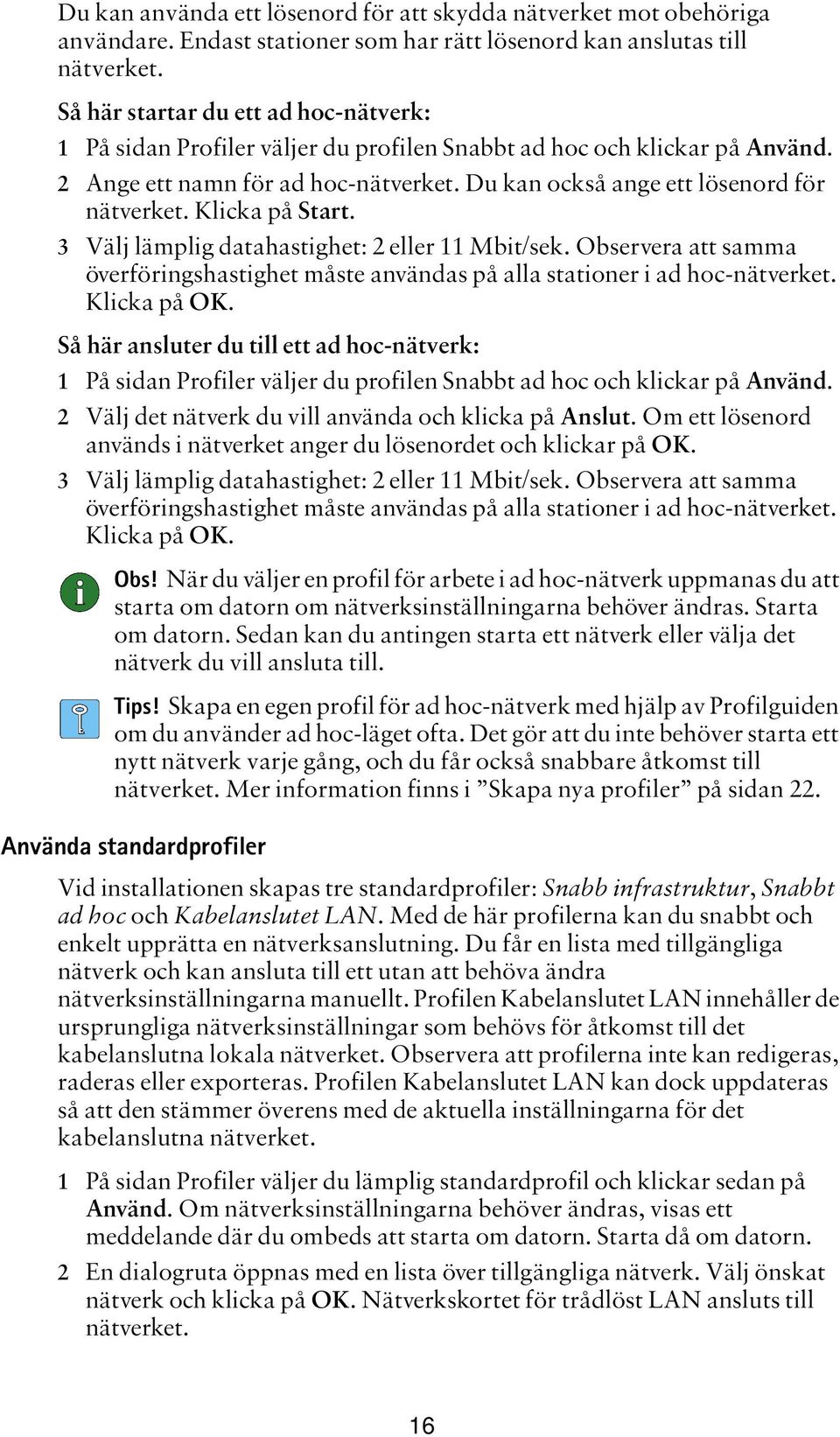

16 Du kan använda ett lösenord för att skydda nätverket mot obehöriga användare. Endast stationer som har rätt lösenord kan anslutas till nätverket. Så här startar du ett ad hoc-nätverk: 1 På sidan Profiler väljer du profilen Snabbt ad hoc och klickar på Använd. 2 Ange ett namn för ad hoc-nätverket. Du kan också ange ett lösenord för nätverket. Klicka på Start. 3 Välj lämplig datahastighet: 2 eller 11 Mbit/sek. Observera att samma överföringshastighet måste användas på alla stationer i ad hoc-nätverket. Klicka på OK. Så här ansluter du till ett ad hoc-nätverk: 1 På sidan Profiler väljer du profilen Snabbt ad hoc och klickar på Använd. 2 Välj det nätverk du vill använda och klicka på Anslut. Om ett lösenord används i nätverket anger du lösenordet och klickar på OK. 3 Välj lämplig datahastighet: 2 eller 11 Mbit/sek. Observera att samma överföringshastighet måste användas på alla stationer i ad hoc-nätverket. Klicka på OK. Obs! När du väljer en profil för arbete i ad hoc-nätverk uppmanas du att starta om datorn om nätverksinställningarna behöver ändras. Starta om datorn. Sedan kan du antingen starta ett nätverk eller välja det nätverk du vill ansluta till. Tips! Skapa en egen profil för ad hoc-nätverk med hjälp av Profilguiden om du använder ad hoc-läget ofta. Det gör att du inte behöver starta ett nytt nätverk varje gång, och du får också snabbare åtkomst till nätverket. Mer information finns i Skapa nya profiler på sidan 22. Använda standardprofiler Vid installationen skapas tre standardprofiler: Snabb infrastruktur, Snabbt ad hoc och Kabelanslutet LAN. Med de här profilerna kan du snabbt och enkelt upprätta en nätverksanslutning. Du får en lista med tillgängliga nätverk och kan ansluta till ett utan att behöva ändra nätverksinställningarna manuellt. Profilen Kabelanslutet LAN innehåller de ursprungliga nätverksinställningar som behövs för åtkomst till det kabelanslutna lokala nätverket. Observera att profilerna inte kan redigeras, raderas eller exporteras. Profilen Kabelanslutet LAN kan dock uppdateras så att den stämmer överens med de aktuella inställningarna för det kabelanslutna nätverket. 1 På sidan Profiler väljer du lämplig standardprofil och klickar sedan på Använd. Om nätverksinställningarna behöver ändras, visas ett meddelande där du ombeds att starta om datorn. Starta då om datorn. 2 En dialogruta öppnas med en lista över tillgängliga nätverk. Välj önskat nätverk och klicka på OK. Nätverkskortet för trådlöst LAN ansluts till nätverket. 16

17 Ta ut kortet ur kortplatsen Du bör alltid stänga av nätverkskortet för trådlöst LAN innan du tar ut det ur datorns PC-kortplats. Varning! I Windows NT 4.0 bör du stänga av datorn innan du tar ut nätverkskortet för trådlöst LAN ur kortplatsen. Så här stänger du av kortet: 1 Klicka på Start. Välj Inställningar och Kontrollpanelen. Dubbelklicka på ikonen PC Card (PCMCIA) så att dialogrutan Egenskaper för PC Card (PCMCIA) öppnas. 2 Välj Nokia C110/C111 nätverkskort för trådlöst LAN i listan och klicka på Stoppa. 3 Ta ut nätverkskortet för trådlöst LAN när ett meddelande visas om att du kan göra det. 4 Välj OK så att dialogrutan Egenskaper för PC Card (PCMCIA) stängs. Tips! Ett snabbare sätt att stoppa nätverkskortet för trådlöst LAN är att klicka på ikonen PC-kort i aktivitetsfältet och välja Stoppa Nokia C110/C111 nätverkskort för trådlöst LAN. Ta inte ut nätverkskortet förrän du får ett meddelande om att du kan göra det. Varning! Programmet avslutas inte om du stänger övervakningsfönstret eller hanteringsfönstret. Du måste stoppa nätverkskortet för trådlöst LAN för att kunna avsluta programmet. Varning! I Windows 98 stoppas alla PC-kort när ett nytt PC-kort sätts in i datorn. Om du sätter in ett annat PC-kort i datorn måste du först stoppa Nokia C110/C111-kortet och ta ut det ur PC-kortplatsen. Avinstallera Nokia C110/C111 Varning! Innan du börjar avinstallera Nokia C110/C111 måste du stoppa nätverkskortet för trådlöst LAN och ta ut det ur datorns PCkortplats. Mer information finns i avsnittet Ta ut kortet ur kortplatsen. Obs! Nätverksprofilerna förblir oförändrade även om du avinstallerar programvaran för Nokia C110/C111 och sedan installerar om den. Windows 95, 98, Me, Välj Start, Program och Nokia C110. Klicka på Avinstallera Nokia C En dialogruta visas där du ombeds bekräfta avinstallationen av programmet. Klicka på OK. 3 Avinstallationen påbörjas. En meddelanderuta visas när avinstallationen är klar. Klicka på Slutför. 17

18 Windows NT Välj Start, Program och Nokia C110. Klicka på Avinstallera Nokia C En dialogruta visas där du ombeds bekräfta att du vill avinstallera programmet. Klicka på OK. 3 I dialogrutan Nätverk väljer du Nokia C110/C111 nätverkskort för trådlöst LAN och klickar på Ta bort. 4 Klicka på Stäng så att dialogrutan Nätverk stängs. 5 Du blir tillfrågad om du vill starta om datorn. Välj Nej. 6 I dialogrutan Avinstallera nätverksdrivrutin väljer du OK. Avinstallationen påbörjas. 7 En meddelanderuta visas när avinstallationen är klar. Klicka på Slutför. 18

19 Nokia C110/C111-funktioner Övervakningsfönstret Användargränssnittet i Nokia C110/C111 innehåller två typer av fönster: Övervakningsfönstret och hanteringsfönstret. I övervakningsfönstret visas statusinformation om nätverksanslutningen. När du använder Nokia C110/C111 kan du snabbt kontrollera övervakningsfönstret för att t.ex. se om du fortfarande är inom täckningsområdet eller att nätverkskortet fortfarande är anslutet till aktuellt trådlöst LAN. Bläddringsknapp Figur 5 - Övervakningsfönster När du sätter in Nokia C110/C111 nätverkskort för trådlöst LAN i datorn, visas en Nokia C110/C111-ikon i aktivitetsfältet. Du öppnar övervakningsfönstret genom att dubbelklicka på ikonen. I övervakningsfönstret visas den aktuella profilens namn och information om nätverksanslutningen. Följande meddelanden visas i övervakningsfönstret beroende på anslutningens status: ANSLUTEN EJ ANSLUTEN DÅLIG ANSLUTNING Nätverkskortet för trådlöst LAN är anslutet till nätverket. Det gick inte att upprätta en anslutning. Kontrollera att du befinner dig inom täckningsområdet och att alla inställningar är korrekta. En nätverksanslutning har upprättats men den är dålig. Något kanske hindrar anslutningen (t.ex. en betongvägg). Den trådlösa stationen kan också ha flyttats för långt från anslutningspunkten, eller också har den flyttats för långt från de andra stationerna när ad hocläge används. 19

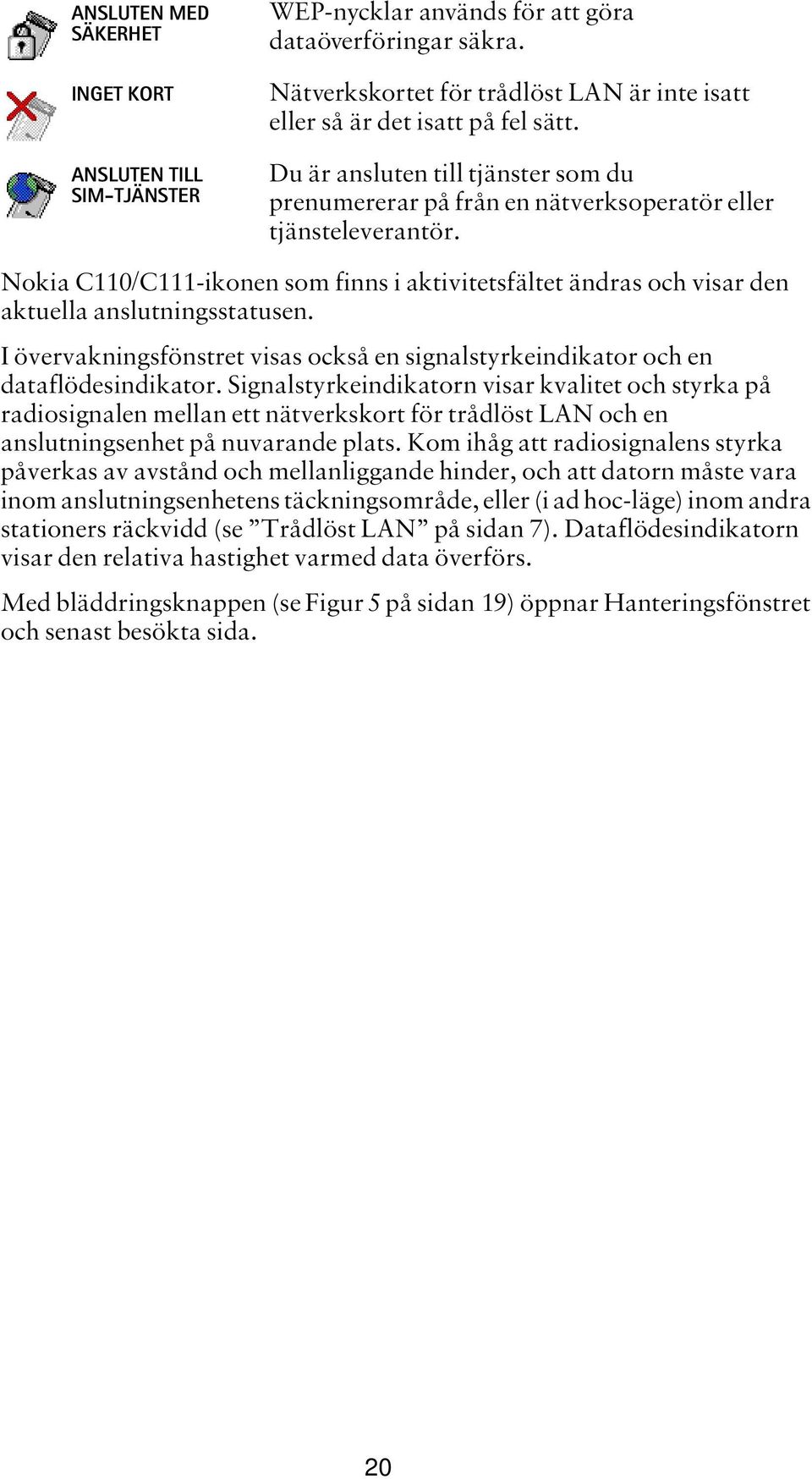

20 ANSLUTEN MED SÄKERHET INGET KORT ANSLUTEN TILL SIM-TJÄNSTER WEP-nycklar används för att göra dataöverföringar säkra. Nätverkskortet för trådlöst LAN är inte isatt eller så är det isatt på fel sätt. Du är ansluten till tjänster som du prenumererar på från en nätverksoperatör eller tjänsteleverantör. Nokia C110/C111-ikonen som finns i aktivitetsfältet ändras och visar den aktuella anslutningsstatusen. I övervakningsfönstret visas också en signalstyrkeindikator och en dataflödesindikator. Signalstyrkeindikatorn visar kvalitet och styrka på radiosignalen mellan ett nätverkskort för trådlöst LAN och en anslutningsenhet på nuvarande plats. Kom ihåg att radiosignalens styrka påverkas av avstånd och mellanliggande hinder, och att datorn måste vara inom anslutningsenhetens täckningsområde, eller (i ad hoc-läge) inom andra stationers räckvidd (se Trådlöst LAN på sidan 7). Dataflödesindikatorn visar den relativa hastighet varmed data överförs. Med bläddringsknappen (se Figur 5 på sidan 19) öppnar Hanteringsfönstret och senast besökta sida. 20

21 Hanteringsfönster Figur 6 Hanteringsfönster I hanteringsfönstret kan du konfigurera olika inställningar för nätverkskortet för trådlöst LAN och få mer ingående information om anslutningens status. Du får åtkomst till det genom att klicka på bläddringsknappen i övervakningsfönstret (se Figur 5 på sidan 19) eller genom att högerklicka på Nokia C110/C111-ikonen i aktivitetsfältet och välja Hanteringsfönster på den meny som visas. I hanteringsfönstret kan följande sidor finnas: Profiler, Status, Alllmänna inställningar, Diagnostik, Uppdatera, Administratör och SIM-tjänster. Sidan Administratör används av systemadministratörer. Sidantalet kan variera beroende på vilken sida som valdes under installationen. Du går till de olika sidorna genom att klicka på motsvarande ikon i ikonfältet till vänster. Profiler För att Nokia C110/C111 ska fungera i trådlösa lokala nätverk måste vissa inställningar konfigureras för varje nätverk. Om du t.ex. använder nätverkskortet i det lokala nätverket på ditt kontor behöver du andra inställningar än om du använder det lokala nätverket på en flygplats när du 21

22 reser. På sidan Profiler kan du konfigurera nödvändiga inställningar och skapa nätverksprofiler för specifika trådlösa nätverksmiljöer. En profil är en grupp inställningar för trådlösa LAN och Windows-nätverk som du behöver för att kunna få tillgång till trådlösa nätverk. Profilerna möjliggör enkel överföring från ett nätverk till ett annat utan att du behöver hålla alla olika inställningar i minnet. På sidan Profiler kan du även ändra befintliga profiler och skapa nya profiler. Profilerna lagras på en hårddisk eller ett smartkort. Välja profiler Du måste välja en nätverksprofil som lämpar sig för det trådlösa LAN som du ska använda ditt nätverkskort i. När du sätter in nätverkskortet för trådlöst LAN i datorn väljer kortet den profil som användes senast som standardprofil. Om du vill använda en annan profil kan du antingen välja den i profillistan eller skapa en ny profil. I området Profilval visas en lista där du kan välja en profil som har alla inställningar som behövs för ett visst trådlöst LAN. Om du tidigare har anslutit till ett nätverk kan du välja profilen för det nätverket och sedan klicka på Använd. Den aktiva profilen är markerad med en grön bock. Om en profil har valts men ännu inte aktiverats, visas en ram runt den. Om profilen är lagrad på ett smartkort visas en liten smartkortssymbol vid profilen. Namnet på den aktiva profilen visas i området Användningsinformation. Se Figur 6, sidan 21. Obs! När du väljer en annan profil kan du få ett meddelande om att datorn bör startas om. Obs! Du kanske behöver ändra proxyinställningarna när du byter profil. Skapa nya profiler Genom att skapa olika profiler för olika trådlösa LAN kan du enkelt växla mellan de olika nätverken utan att behöva hålla reda på alla olika nätverksinställningar. 1 Du skapar en ny profil genom att klicka på Ny. Profilguiden öppnas. Med hjälp av guiden skapar du en ny profil steg för steg. Om du vill fortsätta klickar du på Nästa. Obs! För de flesta inställningar kan standardvärdena användas, eftersom standardinställningarna oftast räcker till för att ge anslutningar med god kvalitet. Ibland kan dock standardinställningarna behöva ändras. 2 Ange ett namn för den nya profilen. Du kan ange ett namn som innehåller högst 30 alfanumeriska tecken. I textfältet kan du ange information som underlättar för dig att identifiera de olika profilerna. Informationen får innehålla högst 108 tecken. Klicka på Nästa. 22

23 Tips! När du skapar nya profiler bör du använda namn som är så beskrivande som möjligt. Det gör att du snabbt kan välja rätt bland de olika profilerna. I textfältet kan du även ange en mer utförlig beskrivning av profilen, t.ex. namn och adress på den plats där det trådlösa nätverket finns. 3 Välj ett av de två användningslägena: I användningsläget infrastruktur kan trådlösa stationer kommunicera med varandra och med kabelanslutna LAN-stationer via en anslutningsenhet. I ad hoc-läge kan trådlösa stationer direkt skicka data till och ta emot data från varandra. Ingen anslutningsenhet behövs. Mer information finns i Användningsläge på sidan 12. Klicka på Nästa. 4 Ange det nätverksnamn som systemadministratören har definierat, eller välj ett nätverksnamn i listan. I ad hoc-läge kan användaren själv namnge det trådlösa nätverket. Nätverksnamnet kan innehålla högst 32 alfanumeriska tecken. Som standard är nätverksnamnet skiftlägeskänsligt, dvs. skiljer på stora och små bokstäver. Om du vill ändra den här egenskapen går du till sidan Allmänna inställningar och väljer fliken Avancerat. Sedan avmarkerar du kryssrutan Skiftlägeskänsliga nätverksnamn. Välj en kanal för trådlös kommunikation. Om du väljer Automatiskt kanalval tilldelas du automatiskt en tillgänglig kanal och du behöver inte ange någon. Om du vill kan du dock ange en kanal manuellt. I så fall kontrollerar du att nätverkskortet för trådlöst LAN använder samma kanal som anslutningsenheten. Klicka på Nästa. 5 Markera kryssrutan Skaffa en IP-adress från en DHCP-server om du vill att DHCP-servern automatiskt ska tilldela en IP-adress till nätverkskortet för trådlöst LAN. Kontrollera att det finns en DHCP-server i nätverket. Du kan också manuellt ange och konfigurera IP-adress, subnätmask, standard-gateway och avancerade TCP/IP-inställningar. Rätt värden kan du få från systemadministratören. Obs! Kontrollera att kryssrutan Hantera TCP/IP-egenskaper tillsammans med profiler är markerad på sidan Allmänna inställningar, fliken Avancerat. Om kryssrutan är avmarkerad hanteras TCP/IP-inställningarna av nätverksinställningar som kan konfigureras på Kontrollpanelen. Om du vill att datorn ska loggas in på en viss domän, markerar du Logga in på domän. Du måste ha ett användarnamn och ett lösenord för domänen. Obs! Kontrollera att kryssrutan Hantera domäninställningar tillsammans med profiler är markerad (sidan Allmänna inställningar, fliken Avancerat). Om kryssrutan är avmarkerad hanteras inloggningsinställningarna av nätverksinställningar som kan konfigureras på Kontrollpanelen. 23

24 I textfältet Arbetsgrupp anger du namnet på en arbetsgrupp om du vill att datorn ska bli medlem i en sådan grupp. Klicka på Nästa. Obs! I Windows 95/98/Me måste du alltid ange en arbetsgrupp. 6 Dialogrutan Profilen har skapats visas när den nya profilen är klar. Klicka på Slutför. Obs! När du har skapat en ny profil och vill använda den för första gången, kan du uppmanas att starta om datorn. Ta bort profiler Du kan ta bort en profil från profillistan. Markera en profil i listan och klicka på Ta bort. De standardprofiler som skapades automatiskt vid installationen (Snabb infrastruktur, Snabbt ad hoc, och Kabelanslutet LAN) kan inte tas bort. Profiler som har lagrats på ett smartkort kan endast tas bort av systemadministratören på sidan Administratör. Redigera profiler Du kanske vill redigera en befintlig profil eller skapa en ny profil med liknande inställningar som i en gammal profil. 1 På sidan Profiler markerar du en profil i listan och klickar på Redigera. 2 Gör de ändringar som behövs och klicka sedan på OK. Om du vill skapa en helt ny profil, klickar du på Spara som och ger den ändrade profilen ett nytt namn. Obs! I dialogrutan Redigera profil finns olika flikar (Allmänt, Inloggning, Säkerhet, TCP/IP, Avancerat). Från vissa av flikarna kan du öppna ytterligare dialogrutor. På varje flik kan du ändra nuvarande inställningar, men ändringarna träder inte i kraft förrän du klickar på OK eller Spara som i huvuddialogrutan Redigera profil. Följande profiltyper kan inte redigeras: Snabb infrastruktur och Snabbt ad hoc. Profilen Kabelanslutet LAN kan endast uppdateras så att den överensstämmer med de aktuella inställningarna för kabelanslutet LAN. Profiler som har lagrats på smartkort. Profiler som är skrivskyddade. Se Skrivskydda profil på sidan 26. För de flesta inställningar kan standardvärdena användas, eftersom standardinställningarna oftast räcker till för att ge anslutningar med god 24

25 kvalitet. Ibland kan dock standardinställningarna behöva ändras. På fliken Allmänt kan du redigera följande egenskaper: BESKRIVNING ANVÄNDNINGSLÄGE NÄTVERKSNAMN KANAL Du kan ange mer utförlig information om profilen, t.ex. namn på eller adress till den plats där det trådlösa nätverket finns. I textfältet anger du information som kan underlätta identifiering av olika profiler. Det finns två olika användningslägen: I användningsläget infrastruktur kan trådlösa stationer kommunicera med varandra och med kabelanslutna LAN-stationer via en anslutningsenhet. I ad hoc-läge kan trådlösa stationer direkt skicka data till och ta emot data från varandra. Ingen anslutningsenhet behövs. Mer information finns i Användningsläge på sidan 12. Namnet på det trådlösa lokala nätverket som det har definierats av systemadministratören. I ad hoc-läge kan användaren själv namnge det trådlösa nätverket. Nätverksnamnet får innehålla högst 32 tecken. Den radiofrekvenskanal som används vid trådlös kommunikation. Du kan välja Automatiskt kanalval eller ange kanal manuellt. På fliken Inloggning kan du redigera följande egenskaper: LOGGA IN PÅ DOMÄN ARBETSGRUPP Om du väljer det här alternativet loggar nätverkskortet för trådlöst LAN automatiskt in på angiven domän. Du måste ha ett användarnamn och ett lösenord för domänen. Obs! Kontrollera att kryssrutan Hantera domäninställningar tillsammans med profiler är markerad (sidan Allmänna inställningar, fliken Avancerat). Om kryssrutan är avmarkerad hanteras inloggningsinställningarna av nätverksinställningar som kan konfigureras på Kontrollpanelen. Ange namnet på en arbetsgrupp om du vill att datorn ska bli medlem i gruppen. Obs! I Windows 95/98/Me måste du alltid ange en arbetsgrupp. På fliken Säkerhet hanterar du de delade WEP-nycklar som används för säker radiokommunikation. Om du vill ha en mer detaljerad beskrivning av 25

26 WEP och hur du skapar och hanterar olika WEP-nycklar, se WEPsäkerhet på sidan 40. ANVÄND WEP- SÄKERHET ANVÄND EN PERSONLIG WEP- NYCKEL I WEP används nycklar för att skydda den information som överförs i ett trådlöst LAN. Om kryssrutan är avmarkerad skyddas inte kommunikationen mot obehörig åtkomst. Personliga WEP-nycklar används för verifiering av användare i ett trådlöst lokalt nätverk. Om du vill skapa en personlig WEP-nyckel går du till sidan Allmänna inställningar och väljer fliken Personliga nycklar. Mer information finns i Skapa och redigera personliga nycklar på sidan 42. Nätverks- och radioinställningar kan redigeras på flikarnatcp/ip och Avancerat: SKAFFA EN IP- ADRESS FRÅN EN DHCP-SERVER AUTOMATISK KONFIGURATION SKRIVSKYDDA PROFIL En IP-adress för nätverkskortet för trådlöst LAN kan hämtas automatiskt från en DHCP-server. Kontrollera att det finns en DHCP-server i nätverket. Om det behövs kan du också manuellt ange och konfigurera IP-adress, subnätmask, standardgateway och avancerade TCP/IP-inställningar. Obs! Kontrollera att kryssrutan Hantera TCP/ IP-egenskaper tillsammans med profiler är markerad på sidan Allmänna inställningar, fliken Avancerat. Om kryssrutan är avmarkerad hanteras TCP/IP-inställningarna av nätverksinställningar som kan konfigureras på Kontrollpanelen. Det finns en rad avancerade radioinställningar (DTIM-intervall, tröskelvärde för fragmentering, lyssningsintervall, RTS-tröskelvärde osv.) som konfigureras automatiskt. Om det behövs kan du ange de här värdena manuellt. Varning! Ändra inte inställningarna manuellt om du inte är säker på hur de påverkar systemets prestanda. Systemet kan få kraftigt försämrade prestanda om du inte använder de automatiska inställningarna. Du kan skrivskydda en profil så att den inte kan ändras. Du kan fortfarande importera och exportera filen, men den kan inte ändras. 26

27 Obs! Du kan behöva starta om datorn för att de nya inställningarna ska träda i kraft. Importera och exportera profiler På sidan Profiler klickar du på Importera och väljer den källa du vill importera filen från. Du kan importera profiler från en mapp. Systemadministratören kan importera profiler från ett smartkort. Du kan också exportera profiler till en mapp. Klicka på Exportera och välj den mapp som profilen ska sparas i. De standardprofiler som skapades automatiskt vid installationen (Snabb infrastruktur, Snabbt ad hoc, och Kabelanslutet LAN) kan inte tas bort. Status På sidan Status finns aktuell statusinformation om Nokia C110/C111 nätverkskort för trådlöst LAN och det nätverk du använder. Allmänt (flik) Följande egenskaper visas på fliken Allmänt i området Användningsinformation: PROFIL ANSLUTNING Namnet på den profil som används Aktuell status för trådlöst LAN visas. Ansluten anger att koret är anslutet till nätverket. Ej ansluten anger att kortet inte är anslutet till nätverket. Ansluten med säkerhet anger att systemet använder WEP-nycklar. Inget kort anger att inget nätverkskort för trådlöst LAN har satts i datorns PC cardkortplats. Dålig anslutning anger att något kanske hindrar anslutningen (t.ex. en betongvägg). Den trådlösa stationen kan också ha flyttats för långt från anslutningspunkten, eller också har den flyttats för långt från de andra stationerna när ad hocläge används. Verifieringen misslyckades anger att du kanske har använt fel WEP-nyckel eller att du inte har behörighet till nätverket. 27

28 ANVÄNDNINGSLÄGE NÄTVERKSNAMN ANSLUTNINGSENHET KANAL DATAHASTIGHET MAC-ADRESS Aktuell typ av nätverkskommunikation. I användningsläget infrastruktur kan trådlösa stationer kommunicera med varandra och med kabelanslutna LAN-stationer via en anslutningsenhet. I ad hoc-läge kan trådlösa stationer direkt skicka data till och ta emot data från varandra. Ingen anslutningsenhet behövs. Namnet på det nätverk som nätverkskortet för trådlöst LAN är anslutet till. Namnet på den anslutningsenhet som nätverkskortet för trådlöst LAN är anslutet till. En bläddringsknapp visas i användargränssnittet om sidan Administratör har installerats eller om systemadministratören har valt att installera knappen. Klicka på knappen om du vill konfigurera Nokia A032 - anslutningsenhet för trådlöst LAN i webbläsarens standardgränssnitt. Det finns mer information om hur du konfigurerar Nokia A032 i Nokia A032 Wireless LAN Access Point Advanced User Guide. Radiofrekvenskanal där nätverkskortet för trådlöst LAN fungerar. Den hastighet som data överförs med. Möjliga hastigheter är 1, 2, 5,5 och 11 Mbit/s. Unik maskinvaruadress till nätverkskortet för trådlöst LAN. I området Statistik visas anslutningens aktuella status grafiskt. SIGNALSTYRKA DATAFLÖDE Anger kvaliteten på radioanslutningen mellan datorn och anslutningsenheten, eller i ad hocläge, mellan två datorer. Anger den relativa dataöverföringshastigheten i nätverket. Smartkort (flik) I området Smartkortsinformation visas information om det smartkort som används av nätverkskortet för trådlöst LAN: smartkortets namn och status, när data senast lagrades och av vem samt en beskrivning av smartkortet (om en sådan har angivits). Om du vill låsa smartkortet tillfälligt för att förhindra åtkomst, klickar du på Lås smartkort. De profiler som används från smartkortet visas inte i listan med tillgängliga profiler på sidan Profiler. När du vill tillåta 28

29 smartkortsåtkomst igen klickar du på Lås upp smartkort, anger din PIN-kod och klickar på OK. Du kan ställa in din trådlösa station så att du tillfrågas om PIN-koden till smartkortet varje gång som nätverkskortet för trådlöst LAN är insatt tillsammans med smartkortet. Om du vill aktivera denna inställning klickar du på Aktivera förfrågan om PIN-kod. Du kan också inaktivera förfrågan om PIN-kod. Obs! Vissa smartkort tillåter inte att förfrågan om PIN-kod inaktiveras. Smartkortet har en PIN-kod av standardtyp, till exempel Du bör ändra den till en egen PIN-kod av säkerhetsskäl. Du ändrar PIN-koden genom att klicka på Ändra PIN-kod och ange en ny kod. PIN-koden kan innehålla mellan fyra och åtta siffror. Skriv koden igen och klicka på OK. Förvara koden på ett säkert ställe. Om du anger fel PIN-kod tre gånger i rad spärras smartkortet och kan inte användas. Om du vill ändra en avaktiverad PIN-kod behöver du ha en PUKkod (PIN unblocking key). PUK-koden är unik för varje smartkort och kan inte ändras. PUK-koden för Nokias smartkort finns i förpackningen som kortet levererades i. Anslutningsenheter/Stationer (flik) I infrastrukturläget visas området Anslutningsenheter i täckningsområdet där du kan se vilka anslutningsenheter som finns inom intervallet och är tillgängliga. När du använder nätverkskort för trådlöst LAN och förflyttar dig från ett täckningsområde till ett annat, minskar kanalens signalstyrka. Nätverket kan då flytta över användaren till ett täckningsområde och en frekvens där signalen är starkare. I ad hoc-läget visas namnen på de övriga datorer som är anslutna till ad hocnätverket i området Trådlösa stationer i ad hoc-nätverket. Observera att det endast är namnen på de datorer som har Nokia C110/C111 - nätverkskort för trådlöst LAN som visas. Om du dubbelklickar på namnen får du tillgång till de mappar som är delade. Historik (flik) Här kan du övervaka nätverksanslutningens status. Följande händelser kan rapporteras: Kortet har återställts - Kortet kan ha förlorat nätverksanslutningen pga. ett tillfälligt maskin- eller programfel, men det har startat om själv. Kortet hittades - Systemet lokaliserade kortet. Kortet hittades inte - Systemet kunde inte lokalisera kortet. Nätverket startades - Ett ad hoc-nätverk har upprättats. Nätverket kunde inte startas - Ett ad hoc-nätverk kunde inte upprättas. 29

30 Nätverk som används - Nätverkskortet för trådlöst LAN har anslutits till nätverket och kan börja användas. Nätverket kan vara antingen ad hoc eller infrastruktur. Nätverket kunde inte användas - Det gick inte att ansluta till nätverket. Nätverket har lämnats - Nätverkskortet för trådlöst LAN har lämnat det nätverk som användes tidigare. Allmänna inställningar På sidan Allmänna inställningar kan du ange egenskaper som gäller för alla profiler. De här inställningarna påverkas inte även om du byter och börjar använda en annan profil. Allmänt (flik) Landsinställning Du måste alltid konfigurera rätt landsinställningar för det land där du befinner dig och använder ditt nätverkskort för trådlöst LAN. Välj rätt land i listan med länder och klicka sedan på Använd. Varning! Använd endast den landsinställning som gäller för det område där du använder din Nokia C110/C111 för tillfället! Om du använder nätverkskortet för trådlöst LAN i något land som inte finns angivet, eller om du använder en felaktig landsinställning, kan användningen vara olaglig. Nokia C110/C111 fungerar i det licensfria frekvensbandet 2,4 2,4835 GHz, men det kan finnas lokala restriktioner för användning av radioutrustning. Urvalet av tillgängliga kanaler varierar därför beroende på vilket land nätverkskortet för trådlöst LAN används i. Energisparläge Eftersom ett nätverkskort för trådlöst LAN inte har någon direkt kabelanslutning använder det elström från den dator det är anslutet till. Nokia C110/C111 är utrustat med en energisparfunktion som gör att du kan styra datorns energiförbrukning. Du kan förlänga batteriets livslängd när så behövs. Om du markerar kryssrutan Aktivera energisparläge, används nätverkskortet i fullenergiläge endast vid överföring av data (sändning eller mottagning). Nätverkskortet aktiveras från energisparläget med jämna mellanrum för att kontrollera om det finns data vid anslutningsenheten, och om det finns utgående data aktiveras nätverkskortet omedelbart. Obs! Kommunikationshastigheten minskar när energisparläge används. 30

31 Obs! Energisparläget kanske inte kan användas tillsammans med anslutningsenheter som inte är Wi-Fi -godkända (WiFi = Wireless Fidelity). Använd inte energisparläge med sådana anslutningsenheter. Övervakningsfönstret Som standard visas övervakningsfönstret mitt på datorskärmen. Om du flyttar övervakningsfönstret till en annan position på skärmen och vill att det ska visas där även nästa gång du öppnar det, markerar du kryssrutan Kom ihåg position för övervakningsfönstret. Nästa gång du öppnar övervakningsfönstret ligger det på den position du hade flyttat det till. Välj Visa alltid övervakningsfönstret överst om du vill att övervakningsfönstret ska vara synligt även när du har andra program öppna. När du sätter in Nokia C110/C111 nätverkskort för trådlöst LAN i datorn, visas en liten ikon i aktivitetsfältet. Om du högerklickar på ikonen visas en meny. Från menyn får du tillgång till övervakningsfönstret eller hanteringsfönstret. Om du vill att övervakningsfönstret ska öppnas automatiskt varje gång du sätter in kortet, kan du välja Öppna övervakningsfönstret automatiskt. Om du väljer Visa alltid ikon i aktivitetsfältet visas den lilla Nokia C110/C111-ikonen i aktivitetsfältet även om kortet inte är insatt. För att ändringarna ska träda i kraft måste du klicka på Använd. Om du har gjort ändringar i inställningarna men vill återställa de tidigare inställningarna, klickar du på Återställ. Personliga nycklar (flik) Personliga WEP-nycklar används för verifiering av användaren i ett nätverk. De personliga nycklarna skapas vanligtvis av systemadministratören, som kan lagra dem på smartkort och distribuera till användarna. Personliga nycklar kan också sparas i en fil. Eftersom de personliga nycklarna inte är nätverksspecifika kan de inte sparas tillsammans med profiler. De sparas oberoende av profilerna. Personliga nycklar kan endast användas i infrastrukturläget. I ad hocnätverk används endast delade nycklar. Mer information finns i WEPsäkerhet på sidan 40. Det finns två typer av personliga nycklar. Skillnaden mellan dem är att olika typer av information används för att identifiera användaren. ANVÄNDARSPECIFIK STATIONSSPECIFIK Här används ett ID som användaren själv kan skapa. Här identifieras användaren med MAC-adressen för nätverkskortet för trådlöst LAN. 31
