Lifesize Icon Table of Contents

Transkript

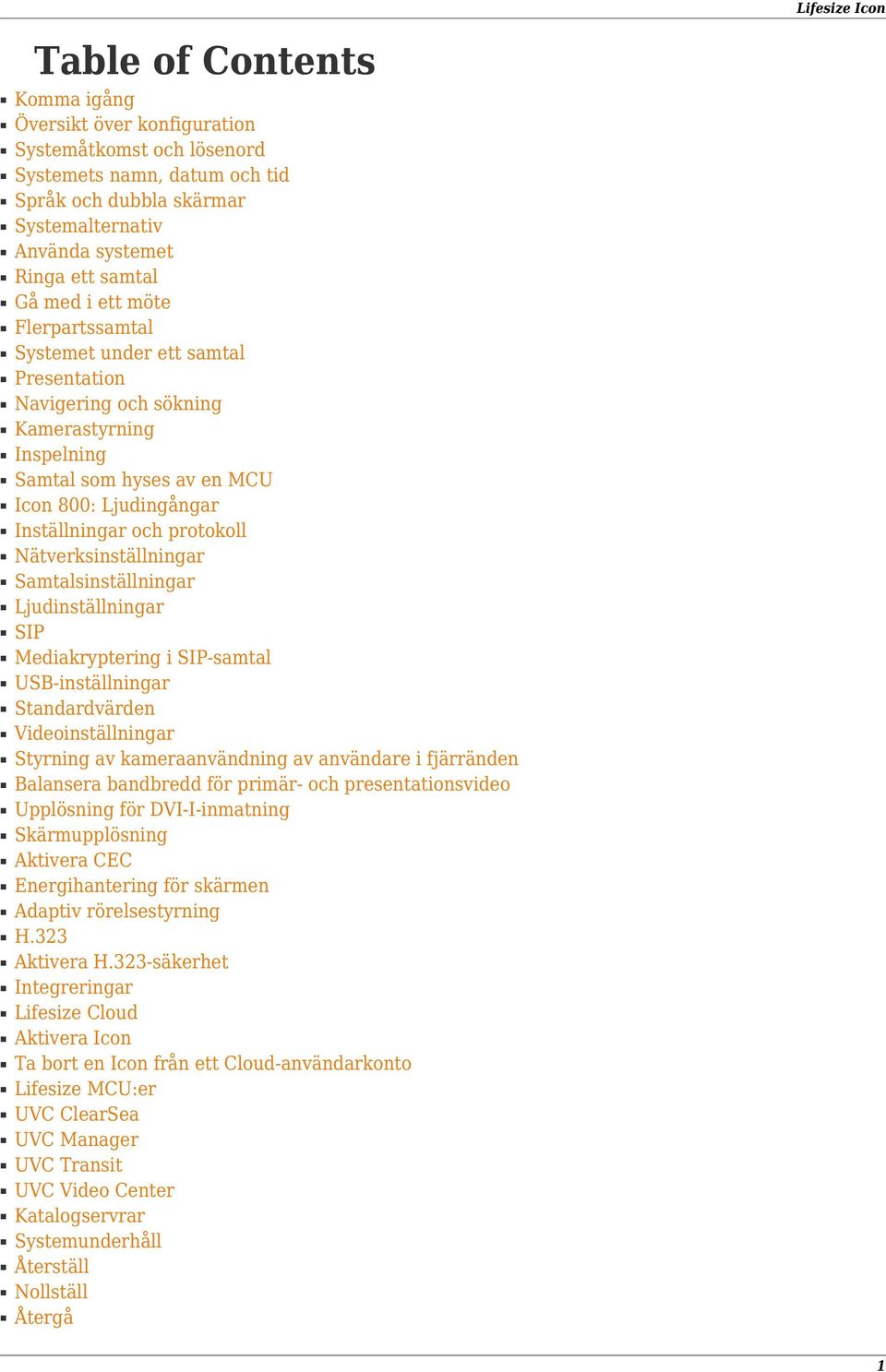

1 Table of Contents Komma igång Översikt över konfiguration Systemåtkomst och lösenord Systemets namn, datum och tid Språk och dubbla skärmar Systemalternativ Använda systemet Ringa ett samtal Gå med i ett möte Flerpartssamtal Systemet under ett samtal Presentation Navigering och sökning Kamerastyrning Inspelning Samtal som hyses av en MCU Icon 800: Ljudingångar Inställningar och protokoll Nätverksinställningar Samtalsinställningar Ljudinställningar SIP Mediakryptering i SIP-samtal USB-inställningar Standardvärden Videoinställningar Styrning av kameraanvändning av användare i fjärränden Balansera bandbredd för primär- och presentationsvideo Upplösning för DVI-I-inmatning Skärmupplösning Aktivera CEC Energihantering för skärmen Adaptiv rörelsestyrning H.323 Aktivera H.323-säkerhet Integreringar Lifesize Cloud Aktivera Icon Ta bort en Icon från ett Cloud-användarkonto Lifesize MCU:er UVC ClearSea UVC Manager UVC Transit UVC Video Center Katalogservrar Systemunderhåll Återställ Nollställ Återgå 1

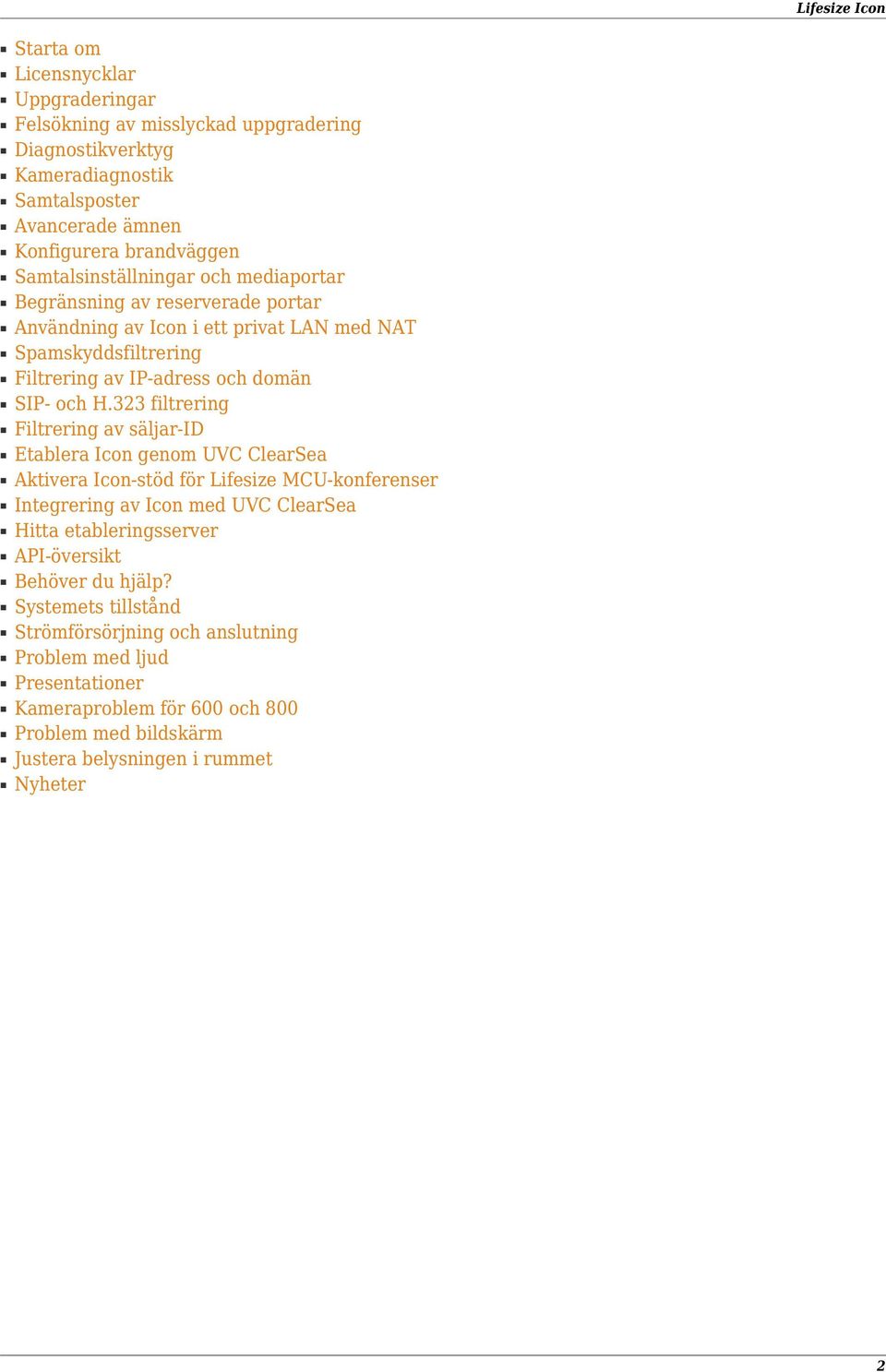

2 Starta om Licensnycklar Uppgraderingar Felsökning av misslyckad uppgradering Diagnostikverktyg Kameradiagnostik Samtalsposter Avancerade ämnen Konfigurera brandväggen Samtalsinställningar och mediaportar Begränsning av reserverade portar Användning av Icon i ett privat LAN med NAT Spamskyddsfiltrering Filtrering av IP-adress och domän SIP- och H.323 filtrering Filtrering av säljar-id Etablera Icon genom UVC ClearSea Aktivera Icon-stöd för Lifesize MCU-konferenser Integrering av Icon med UVC ClearSea Hitta etableringsserver API-översikt Behöver du hjälp? Systemets tillstånd Strömförsörjning och anslutning Problem med ljud Presentationer Kameraproblem för 600 och 800 Problem med bildskärm Justera belysningen i rummet Nyheter 2

3 Komma igång Vi gratulerar dig till ditt val av Lifesize för bästa möjliga videokonferenser: Lär dig mer om systemet Efter att systemet har installerats ska ytterligare inställningar göras, såsom ändra lösenord och ställa in brandväggar. Sedan kan samtal göras. Du kan också hantera samtal, dela data och skapa inspelningar. Avancerade inställningar finns också för ytterligare konfiguration. Utför regelbundet underhåll, såsom programvaruuppdateringar, återställning av förvalda inställningar samt felsökning. Se nyheter i den senaste versionen. Översikt över konfiguration Använda systemet Inställningar och protokoll Systemunderhåll Nyheter i denna version När dessa Lifesize-produkter integreras i ditt Icon-system kan du göra ännu mer. Utöka möjligheterna Lifesize Cloud UVC ClearSea UVC Multipoint UVC Video Center UVC Manager UVC Transit UVC Access Lifesize Bridge Läs mer om integreringar. En molnbaserad videotjänst som stödjer skrivbordsbaserat och mobilt videosamarbete med Icon. Läs mer om Lifesize Cloud. Stödjer skrivbordsbaserat och mobilt videosamarbete med Icon. Med en MCU med flexibel kapacitet kan du komma åt samtal som hyses av bryggan direkt från din Icon. Ger videoinspelning och publicering direkt från din Icon. Ger möjlighet till IP-hantering av enheter. Samtal som schemalagts i UVC Manager visas i Icon-schemat. Ger en brandvägg och NAT-korsande lösning som ger möjlighet till videosamtal inom och mellan företag och organisationer. En fristående H.323-gatekeeper som ger översättning av adresser, kontroll för nätverksåtkomst, hantering av bandbredd och hantering av routing för H.323- samtal till gateway, videosystem och MCU:er. Har möjlighet för flerkanaliga videokonferenser. Du kan komma åt samtal som hyses av bryggan direkt från din Icon. För full åtkomst till alla funktioner i Icon-videosystemet måste du ha UVC Platform med UVCprogramsviten. Gå till dokumentationen som följer med dessa produkter för mer information om konfigurering. Relaterad information finns tillgänglig på lifesize.com/support. 3

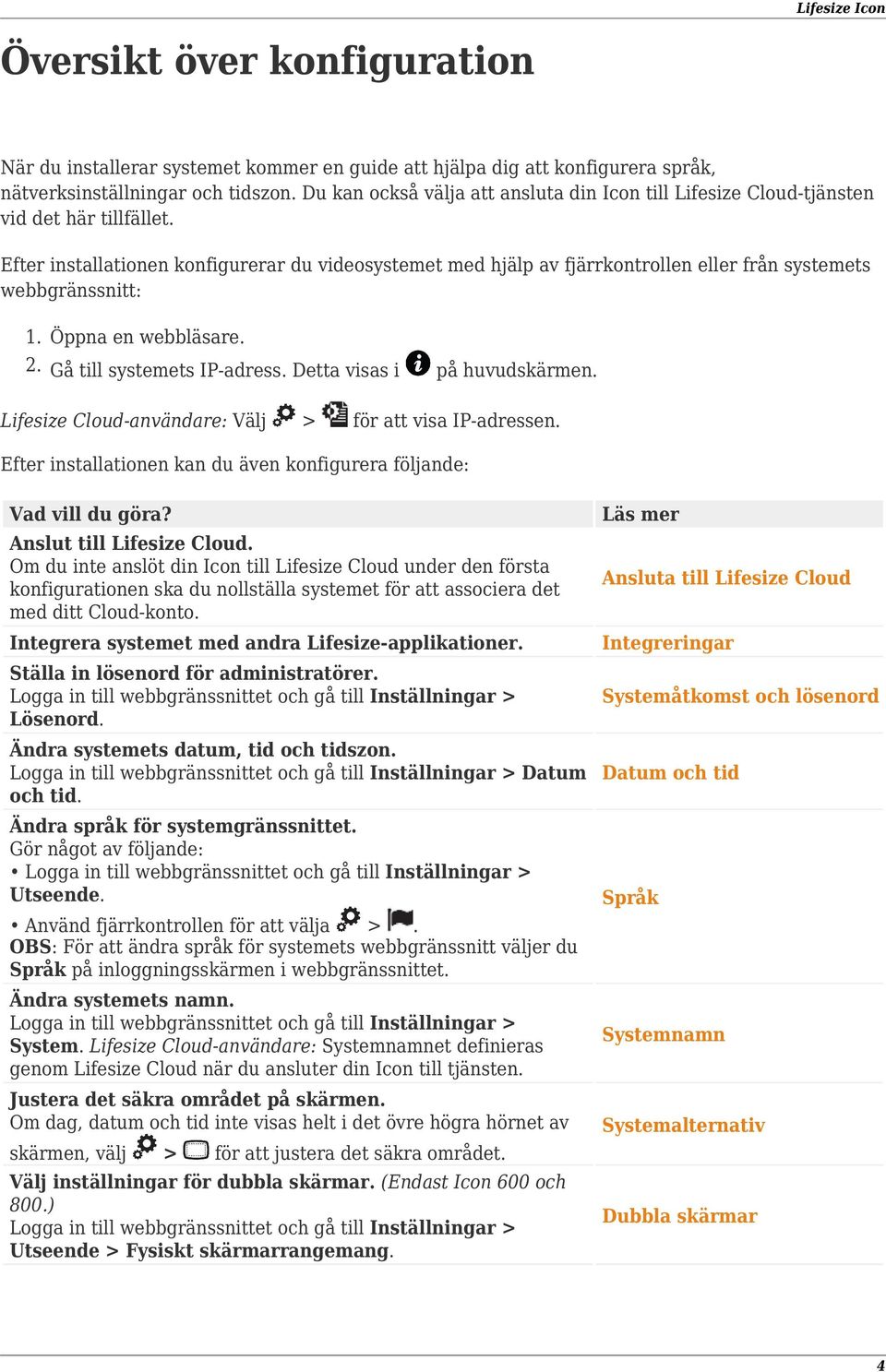

4 Översikt över konfiguration När du installerar systemet kommer en guide att hjälpa dig att konfigurera språk, nätverksinställningar och tidszon. Du kan också välja att ansluta din Icon till Lifesize Cloud-tjänsten vid det här tillfället. Efter installationen konfigurerar du videosystemet med hjälp av fjärrkontrollen eller från systemets webbgränssnitt: Öppna en webbläsare. Gå till systemets IP-adress. Detta visas i på huvudskärmen. Lifesize Cloud-användare: Välj > för att visa IP-adressen. Efter installationen kan du även konfigurera följande: Vad vill du göra? Anslut till Lifesize Cloud. Om du inte anslöt din Icon till Lifesize Cloud under den första konfigurationen ska du nollställa systemet för att associera det med ditt Cloud-konto. Integrera systemet med andra Lifesize-applikationer. Ställa in lösenord för administratörer. Logga in till webbgränssnittet och gå till Inställningar > Lösenord. Ändra systemets datum, tid och tidszon. Logga in till webbgränssnittet och gå till Inställningar > Datum och tid. Ändra språk för systemgränssnittet. Gör något av följande: Logga in till webbgränssnittet och gå till Inställningar > Utseende. Använd fjärrkontrollen för att välja >. OBS: För att ändra språk för systemets webbgränssnitt väljer du Språk på inloggningsskärmen i webbgränssnittet. Ändra systemets namn. Logga in till webbgränssnittet och gå till Inställningar > System. Lifesize Cloud-användare: Systemnamnet definieras genom Lifesize Cloud när du ansluter din Icon till tjänsten. Justera det säkra området på skärmen. Om dag, datum och tid inte visas helt i det övre högra hörnet av skärmen, välj > för att justera det säkra området. Välj inställningar för dubbla skärmar. (Endast Icon 600 och 800.) Logga in till webbgränssnittet och gå till Inställningar > Utseende > Fysiskt skärmarrangemang. Läs mer Ansluta till Lifesize Cloud Integreringar Systemåtkomst och lösenord Datum och tid Språk Systemnamn Systemalternativ Dubbla skärmar 4

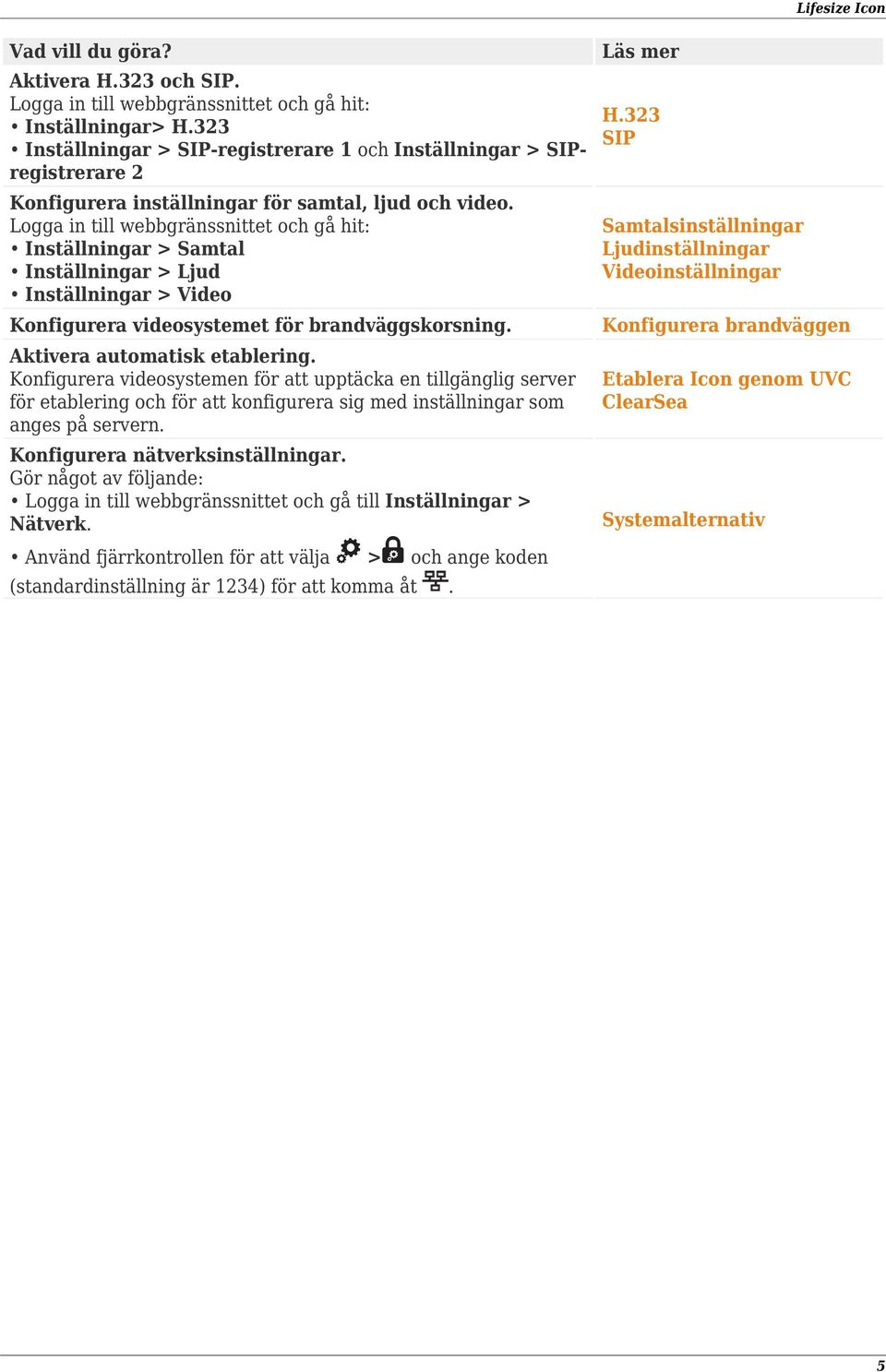

5 Vad vill du göra? Aktivera H.323 och SIP. Logga in till webbgränssnittet och gå hit: Inställningar> H.323 Inställningar > SIP-registrerare 1 och Inställningar > SIPregistrerare 2 Konfigurera inställningar för samtal, ljud och video. Logga in till webbgränssnittet och gå hit: Inställningar > Samtal Inställningar > Ljud Inställningar > Video Konfigurera videosystemet för brandväggskorsning. Aktivera automatisk etablering. Konfigurera videosystemen för att upptäcka en tillgänglig server för etablering och för att konfigurera sig med inställningar som anges på servern. Konfigurera nätverksinställningar. Gör något av följande: Logga in till webbgränssnittet och gå till Inställningar > Nätverk. Använd fjärrkontrollen för att välja > och ange koden (standardinställning är 1234) för att komma åt. Läs mer H.323 SIP Samtalsinställningar Ljudinställningar Videoinställningar Konfigurera brandväggen Etablera Icon genom UVC ClearSea Systemalternativ 5

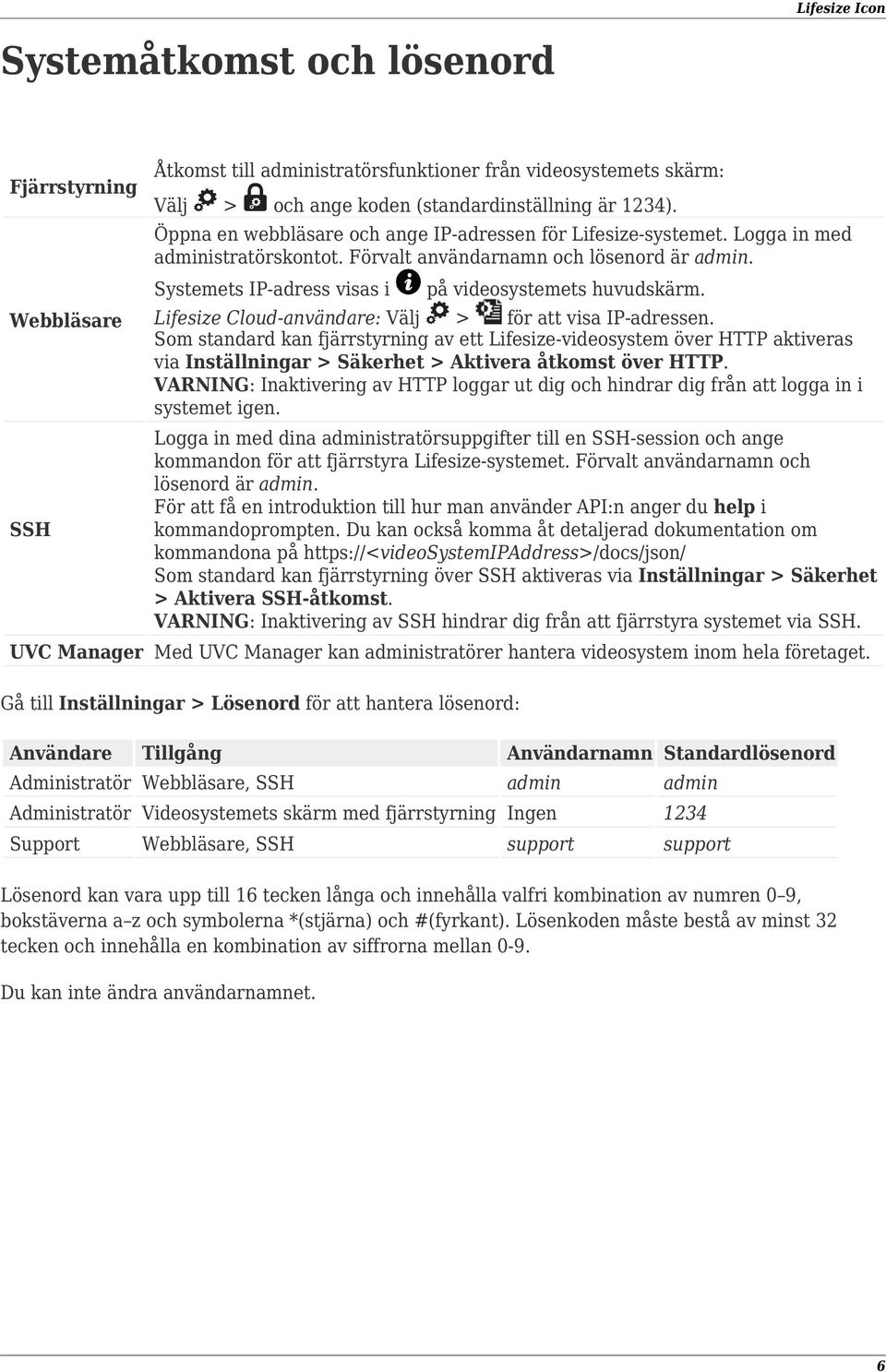

6 Systemåtkomst och lösenord Fjärrstyrning Webbläsare SSH Åtkomst till administratörsfunktioner från videosystemets skärm: Välj > och ange koden (standardinställning är 1234). Öppna en webbläsare och ange IP-adressen för Lifesize-systemet. Logga in med administratörskontot. Förvalt användarnamn och lösenord är admin. Systemets IP-adress visas i på videosystemets huvudskärm. Lifesize Cloud-användare: Välj > för att visa IP-adressen. Som standard kan fjärrstyrning av ett Lifesize-videosystem över HTTP aktiveras via Inställningar > Säkerhet > Aktivera åtkomst över HTTP. VARNING: Inaktivering av HTTP loggar ut dig och hindrar dig från att logga in i systemet igen. Logga in med dina administratörsuppgifter till en SSH-session och ange kommandon för att fjärrstyra Lifesize-systemet. Förvalt användarnamn och lösenord är admin. För att få en introduktion till hur man använder API:n anger du help i kommandoprompten. Du kan också komma åt detaljerad dokumentation om kommandona på Som standard kan fjärrstyrning över SSH aktiveras via Inställningar > Säkerhet > Aktivera SSH-åtkomst. VARNING: Inaktivering av SSH hindrar dig från att fjärrstyra systemet via SSH. UVC Manager Med UVC Manager kan administratörer hantera videosystem inom hela företaget. Gå till Inställningar > Lösenord för att hantera lösenord: Användare Tillgång Användarnamn Standardlösenord Administratör Webbläsare, SSH admin admin Administratör Videosystemets skärm med fjärrstyrning Ingen 1234 Support Webbläsare, SSH support support Lösenord kan vara upp till 16 tecken långa och innehålla valfri kombination av numren 0 9, bokstäverna a z och symbolerna *(stjärna) och #(fyrkant). Lösenkoden måste bestå av minst 32 tecken och innehålla en kombination av siffrorna mellan 0-9. Du kan inte ändra användarnamnet. 6

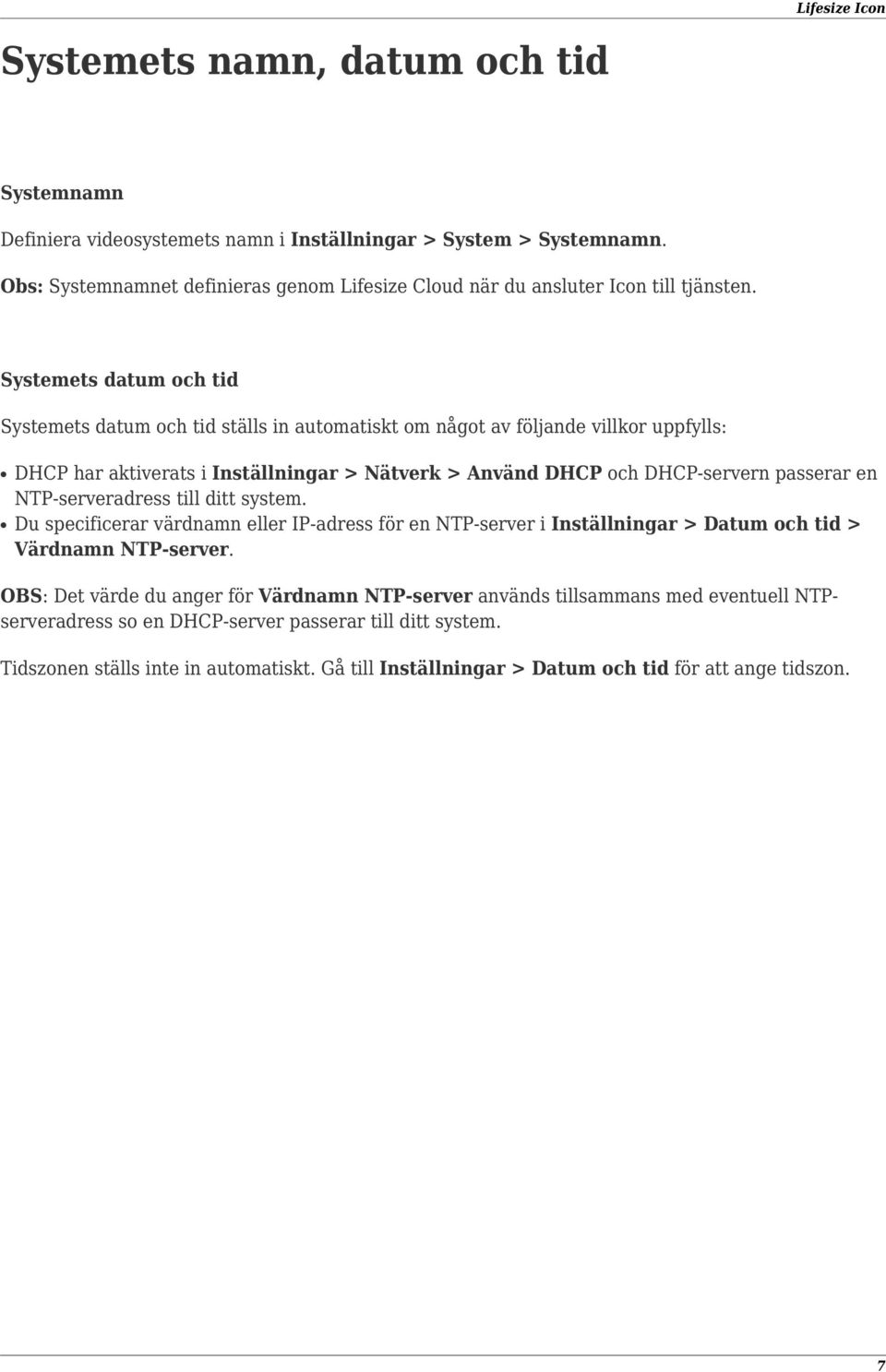

7 Systemets namn, datum och tid Systemnamn Definiera videosystemets namn i Inställningar > System > Systemnamn. Obs: Systemnamnet definieras genom Lifesize Cloud när du ansluter Icon till tjänsten. Systemets datum och tid Systemets datum och tid ställs in automatiskt om något av följande villkor uppfylls: DHCP har aktiverats i Inställningar > Nätverk > Använd DHCP och DHCP-servern passerar en NTP-serveradress till ditt system. Du specificerar värdnamn eller IP-adress för en NTP-server i Inställningar > Datum och tid > Värdnamn NTP-server. OBS: Det värde du anger för Värdnamn NTP-server används tillsammans med eventuell NTPserveradress so en DHCP-server passerar till ditt system. Tidszonen ställs inte in automatiskt. Gå till Inställningar > Datum och tid för att ange tidszon. 7

8 Språk och dubbla skärmar Språk Välj språk för systemets gränssnitt i Inställningar > Utseende > Språk. Du kan också använda fjärrkontrollen och välja > för att ändra språk. OBS: För att ändra språk för systemets webbgränssnitt väljer du Språk på inloggningsskärmen. Dubbla skärmar (endast Icon 600 och 800) När du ansluter en andra bildskärm kan du välja skärmarrangemang i Inställningar > Utseende > Fysiskt skärmarrangemang. Lifesize-videosystemet konfigurerar automatiskt den andra skärmen enligt ditt val och enligt videosystemets status. Obs: Att ansluta en andra skärm kräver en licensnyckel. Kontakta din Lifesize-representant för mer information. Alternativ Bildskärm 1 Bildskärm 2 Standard Isär Angränsande Angränsande (aldrig tom) Dubbla Endast Icon 800 Spegelvänd Enkel Kameror, samtalsdeltagare, lokal presentation, presentation i samtal, sammansatta samtalsdeltagare + presentation i samtal Kameror, samtalsdeltagare, lokal presentation Kameror, samtalsdeltagare, lokal presentation Liknar Angränsande, men speglar lokal vy eller presentation när man inte befinner sig i ett samtal Lokal vy eller presentation av ingång 1 när man inte befinner sig i ett samtal Kameror, samtalsdeltagare, lokal presentation, presentation i samtal, sammansatta samtalsdeltagare + presentation i samtal Kameror, samtalsdeltagare, lokal presentation, presentation i samtal, sammansatta samtalsdeltagare + presentation i samtal Speglar, presentation i samtal Speglar, presentation i samtal Endast presentation i samtal Lokal vy i ett videosamtal utan en presentation Lokal vy eller presentation av ingång 2 när man inte befinner sig i ett samtal Kameror, samtalsdeltagare, lokal presentation, presentation i samtal, sammansatta samtalsdeltagare + presentation i samtal Inaktiverad 8

9 Systemalternativ Välj för systemalternativ: Visar status för systemet, inklusive kommunikationer, ljud, systemingångar och utgångar, DHCP, automatiskt etablering, temperatursensorer och fläkthastigheter. Visar detaljerad information inklusive kommunikationer, ljud, nätverk, systemingångar och - utgångar, DHCP, automatisk etablering och kameror. Låter dig konfigurera det säkra området på din skärm. Visar systemets IP-adress för din administratör för att konfigurera systemet. Om systemet inte är konfigurerat eller inoperabel visas information för serieport. Välj språk för skärmens text. Visar licenser som används av systemet. Efter bekräftelse startas systemet om. Ger tillgång till administrativa verktyg. Detta område kräver ett numeriskt lösenord (förval är 1234). aktiverar eller inaktiverar DHCP. När DHCP är inaktiverat kan du ställa in IP-adress, nätmäsk, standardgateway och adress till den statiska DNS-servern. Välj Testa nätverk för att testa anslutningen. nollställer nätverksinställningar till deras standardvärden: aktiverar DHCP, nollställer VLAN-tagen till 0 och aktiverar HTTP och SSH. nollställer alla inställningar till deras standardvärden och startar om systemet. återgår till den alternativa versionen av programvaran, nollställer alla inställningar till deras standardvärden och startar sedan om systemet. Välj för att logga ut. 9

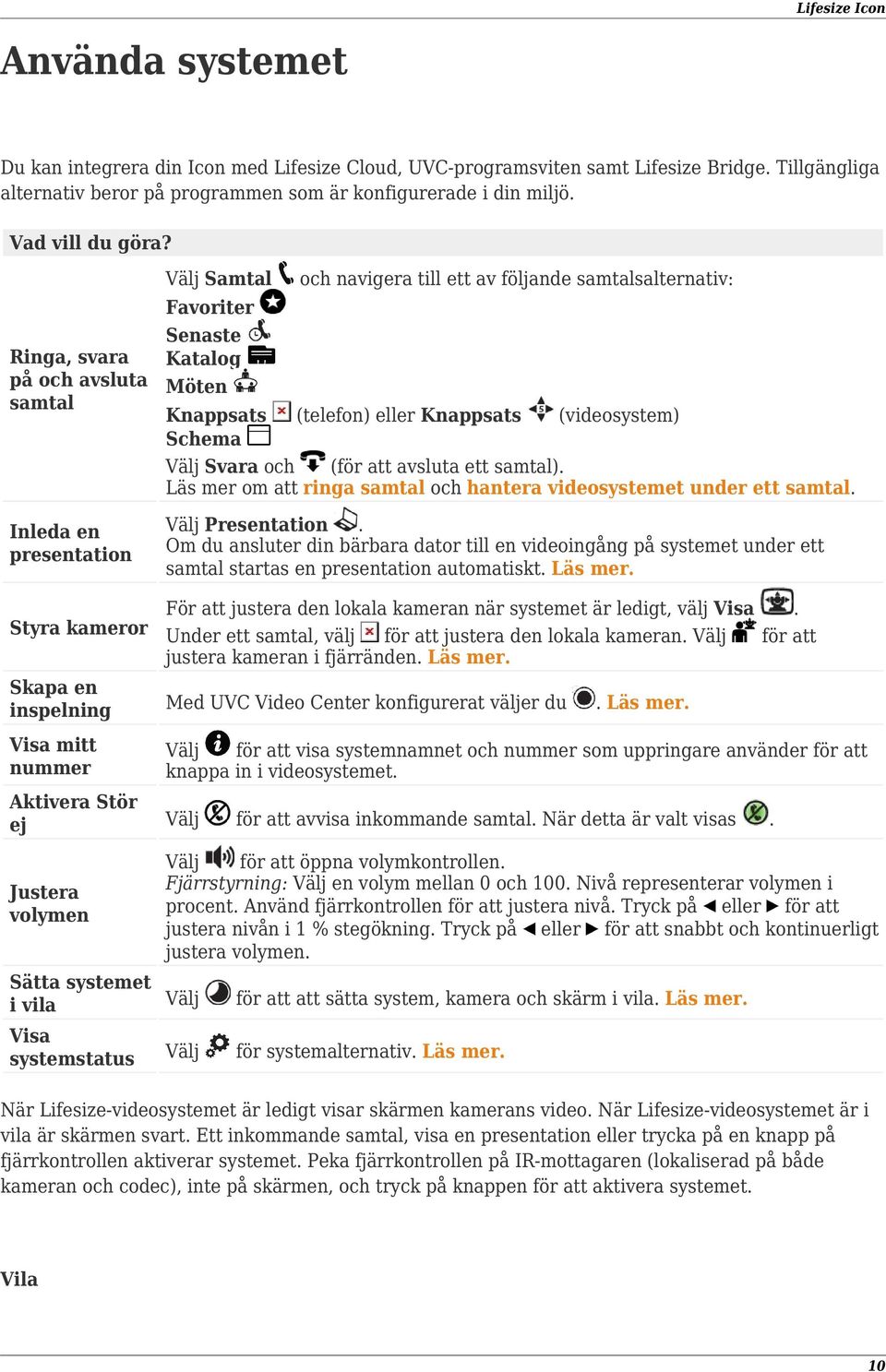

10 Använda systemet Du kan integrera din Icon med Lifesize Cloud, UVC-programsviten samt Lifesize Bridge. Tillgängliga alternativ beror på programmen som är konfigurerade i din miljö. Vad vill du göra? Ringa, svara på och avsluta samtal Inleda en presentation Välj Samtal Favoriter Senaste Katalog Möten och navigera till ett av följande samtalsalternativ: Knappsats (telefon) eller Knappsats (videosystem) Schema Välj Svara och (för att avsluta ett samtal). Läs mer om att ringa samtal och hantera videosystemet under ett samtal. Välj Presentation. Om du ansluter din bärbara dator till en videoingång på systemet under ett samtal startas en presentation automatiskt. Läs mer. Styra kameror Skapa en inspelning Visa mitt nummer För att justera den lokala kameran när systemet är ledigt, välj Visa. Under ett samtal, välj för att justera den lokala kameran. Välj för att justera kameran i fjärränden. Läs mer. Med UVC Video Center konfigurerat väljer du. Läs mer. Välj för att visa systemnamnet och nummer som uppringare använder för att knappa in i videosystemet. Aktivera Stör ej Välj för att avvisa inkommande samtal. När detta är valt visas. Justera volymen Välj för att öppna volymkontrollen. Fjärrstyrning: Välj en volym mellan 0 och 100. Nivå representerar volymen i procent. Använd fjärrkontrollen för att justera nivå. Tryck på eller för att justera nivån i 1 % stegökning. Tryck på eller för att snabbt och kontinuerligt justera volymen. Sätta systemet i vila Välj för att att sätta system, kamera och skärm i vila. Läs mer. Visa systemstatus Välj för systemalternativ. Läs mer. När Lifesize-videosystemet är ledigt visar skärmen kamerans video. När Lifesize-videosystemet är i vila är skärmen svart. Ett inkommande samtal, visa en presentation eller trycka på en knapp på fjärrkontrollen aktiverar systemet. Peka fjärrkontrollen på IR-mottagaren (lokaliserad på både kameran och codec), inte på skärmen, och tryck på knappen för att aktivera systemet. Vila 10

11 Välj för att att sätta system, kamera och skärm i vila. Videosystemet sätts automatiskt i vila under följande förhållanden: När tio minuter har gått utan användarinteraktion. Ett röstsamtal kopplas. Tryck på på telefonen eller valfri knapp på fjärrkontrollen för att väcka systemet. När systemet vaknar markeras en av följande alternativ, beroende på videosystemets status: Ett systemproblem har uppstått. Välj för mer information om problemet. Stör ej är aktiverat i systemet. Ett planerat samtal i UVC Manager är tillgängligt i videosystemet. Inga andra villkor finns. 11

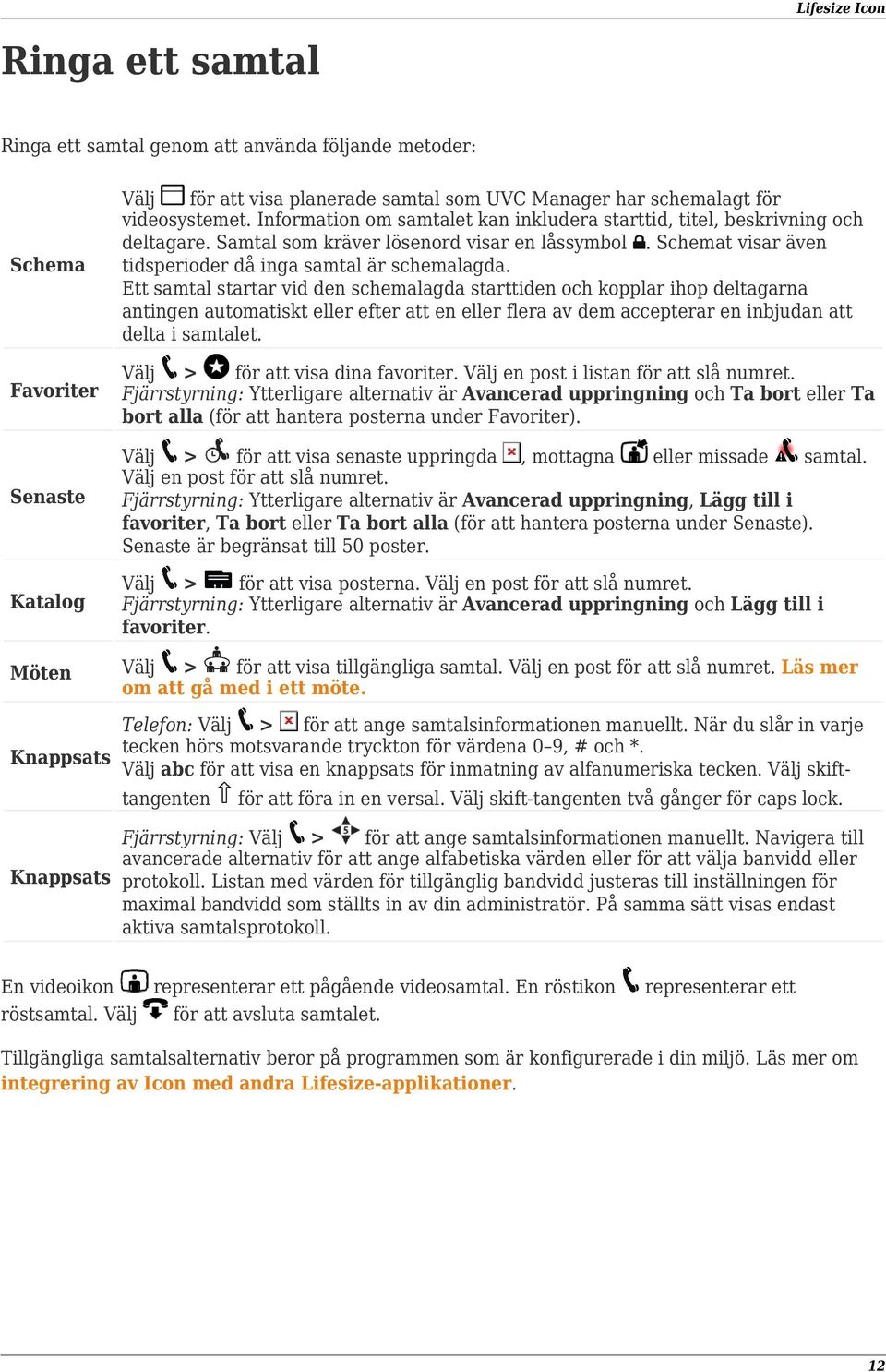

12 Ringa ett samtal Ringa ett samtal genom att använda följande metoder: Schema Favoriter Senaste Katalog Välj för att visa planerade samtal som UVC Manager har schemalagt för videosystemet. Information om samtalet kan inkludera starttid, titel, beskrivning och deltagare. Samtal som kräver lösenord visar en låssymbol. Schemat visar även tidsperioder då inga samtal är schemalagda. Ett samtal startar vid den schemalagda starttiden och kopplar ihop deltagarna antingen automatiskt eller efter att en eller flera av dem accepterar en inbjudan att delta i samtalet. Välj > för att visa dina favoriter. Välj en post i listan för att slå numret. Fjärrstyrning: Ytterligare alternativ är Avancerad uppringning och Ta bort eller Ta bort alla (för att hantera posterna under Favoriter). Välj > för att visa senaste uppringda, mottagna eller missade samtal. Välj en post för att slå numret. Fjärrstyrning: Ytterligare alternativ är Avancerad uppringning, Lägg till i favoriter, Ta bort eller Ta bort alla (för att hantera posterna under Senaste). Senaste är begränsat till 50 poster. Välj > för att visa posterna. Välj en post för att slå numret. Fjärrstyrning: Ytterligare alternativ är Avancerad uppringning och Lägg till i favoriter. Möten Välj > för att visa tillgängliga samtal. Välj en post för att slå numret. Läs mer om att gå med i ett möte. Knappsats Knappsats Telefon: Välj > för att ange samtalsinformationen manuellt. När du slår in varje tecken hörs motsvarande tryckton för värdena 0 9, # och *. Välj abc för att visa en knappsats för inmatning av alfanumeriska tecken. Välj skifttangenten för att föra in en versal. Välj skift-tangenten två gånger för caps lock. Fjärrstyrning: Välj > för att ange samtalsinformationen manuellt. Navigera till avancerade alternativ för att ange alfabetiska värden eller för att välja banvidd eller protokoll. Listan med värden för tillgänglig bandvidd justeras till inställningen för maximal bandvidd som ställts in av din administratör. På samma sätt visas endast aktiva samtalsprotokoll. En videoikon representerar ett pågående videosamtal. En röstikon representerar ett röstsamtal. Välj för att avsluta samtalet. Tillgängliga samtalsalternativ beror på programmen som är konfigurerade i din miljö. Läs mer om integrering av Icon med andra Lifesize-applikationer. 12

13 Gå med i ett möte Välj > för att visa tillgängliga samtal. Information om mötet kan inkludera starttid, mötets namn och beskrivning. Samtal som kräver lösenord visar en låssymbol. Status för ett möte kan vara en av följande poster: Påbörjat Börjar om <minuter> Redo Aktivt Ej tillgängligt Fullt Mötet har börjat. Mötet börjar inom 10 minuter. Mötet är öppet för deltagare, men det finns inga än. Deltagare har redan anslutit sig till mötet. Om ett aktivt möte är fullt kommer bryggan inte att godkänna nya deltagare. Inga resurser finns tillgängliga. Inga portar är lediga eftersom konferensen är full. Välj en post från listan för att ansluta dig till mötet. Innan mötets start visar en räknare kvarvarande tid tills mötet startar. Du kan ansluta dig till mötet tio minuter innan starttiden; Bridge ansluter dig automatiskt när mötet startar. 13

14 Flerpartssamtal I flerpartssamtal kommer video som satts samman från den externa MCU:n att visas på varje uppringares skärm. Krav för flerpartssamtal är bland annat: Din Icon är integrerad med UVC ClearSea och en stödd Lifesize MCU Läs mer. Din Icon är ansluten till Lifesize Cloud. Läs mer. För att lägga till en deltagare till ett pågående samtal väljer du Lägg till. Använd den här metoden för att överföra en uppringare: efter att deltagaren har lagts till kan du lämna samtalet utan att avsluta det. För att ta bort en enskild uppringare väljer du och markerar den deltagare som ska tas bort. För inkommande samtal finns följande val tillgängliga: Klicka på Avsluta + svara för att avsluta det nuvarande samtalet och svara på det inkommande samtalet. Klicka på Svara för att lägga till uppringaren till det nuvarande samtalet. Klicka på Ignorera för att ignorera uppringaren. Om din Icon har en associerad Lifesize ClearSea Client som är aktiv och är registrerad till UVC ClearSea kan du välja i klienten för att klienten ska kunna gå med i samtalet. Den här åtgärden kopplar från samtalet i din Icon. 14

15 Systemet under ett samtal Dölj text på skärmen Välj Dölj. Ljud av Stäng av ljudet för video Visa bild-i-bild Ändra layout för samtal och presentation Tryck på för att stänga av ljudet i andra änden. När detta är valt visas. Om ljudet i fjärränden är på tyst läge visas. Välj > för att stänga av ljudet för video i fjärränden. När detta är valt visas. Välj > för att visa bild-i-bild-video under ett samtal. När detta är valt visas. Den här inställningen kvarstår över alla samtal. Om detta väljs under ett samtal kvarstår bild-i-bild för efterföljande samtal. Välj eller och navigera till önskad layout. är inte tillgängligt om samtalet bara har en tillgänglig layout. Läs mer om att hantera samtal som hyses av en Lifesize MCU och presentation. Lifesize Cloud-användare: du kan bara ändra layout när en presentation är aktiv. Flytta kameror Under ett samtal, välj för att justera den lokala kameran. Välj för att justera kameran i fjärränden. Läs mer om styrning av kameror. Byta kameraingång (endast Icon 600 och 800) Ändra kameraingång (Endast Icon 800) Om två kameror är anslutna i Icon 600 eller 800 väljer du eller för att byta den primära kameraingången. Genom att välja justeras den nuvarande kameran: Icon 600: Som standard är HD-kameran den primära ingången, kamera 1 och DVI-kameran är kamera 2. Presentationer är inte tillgängliga med två kameror anslutna. Icon 800: Som standard är DVI 1 den primära ingången. Om tre eller fler enheter är anslutna väljer du för att ändra den primära ingången. Du kan välja ingång 1 4 som primär eller sekundär ingång. Du kan också välja en av ingångarna att visa på primär och sekundär skärm när du inte befinner dig i ett samtal. Välj Dubbla under Inställningar > Utseende > Fysiskt skärmarrangemang. Använda knappsatsen Välj för att visa knappsatsen för att ange toner. Visa information om uppringare Välj > för att visa detaljer om uppringaren, med systemnamn och systemnummer samt samtalsstatistik, med samtalstyp och protokoll, samtalstid och samtalsriktning. Visa inspelningsinformation Avsluta samtal Välj. Välj (eller > med fjärrkontrollen) medan du spelar in med UVC Video Center för att visa detaljer om inspelningen, inklusive videooch ljudstatistik. Som standard måste du svara eller ignorera inkommande samtal manuellt. Administratörer kan ställa in inställningar för Autosvar och Autosvar tyst läge i Inställningar > Samtal. 15

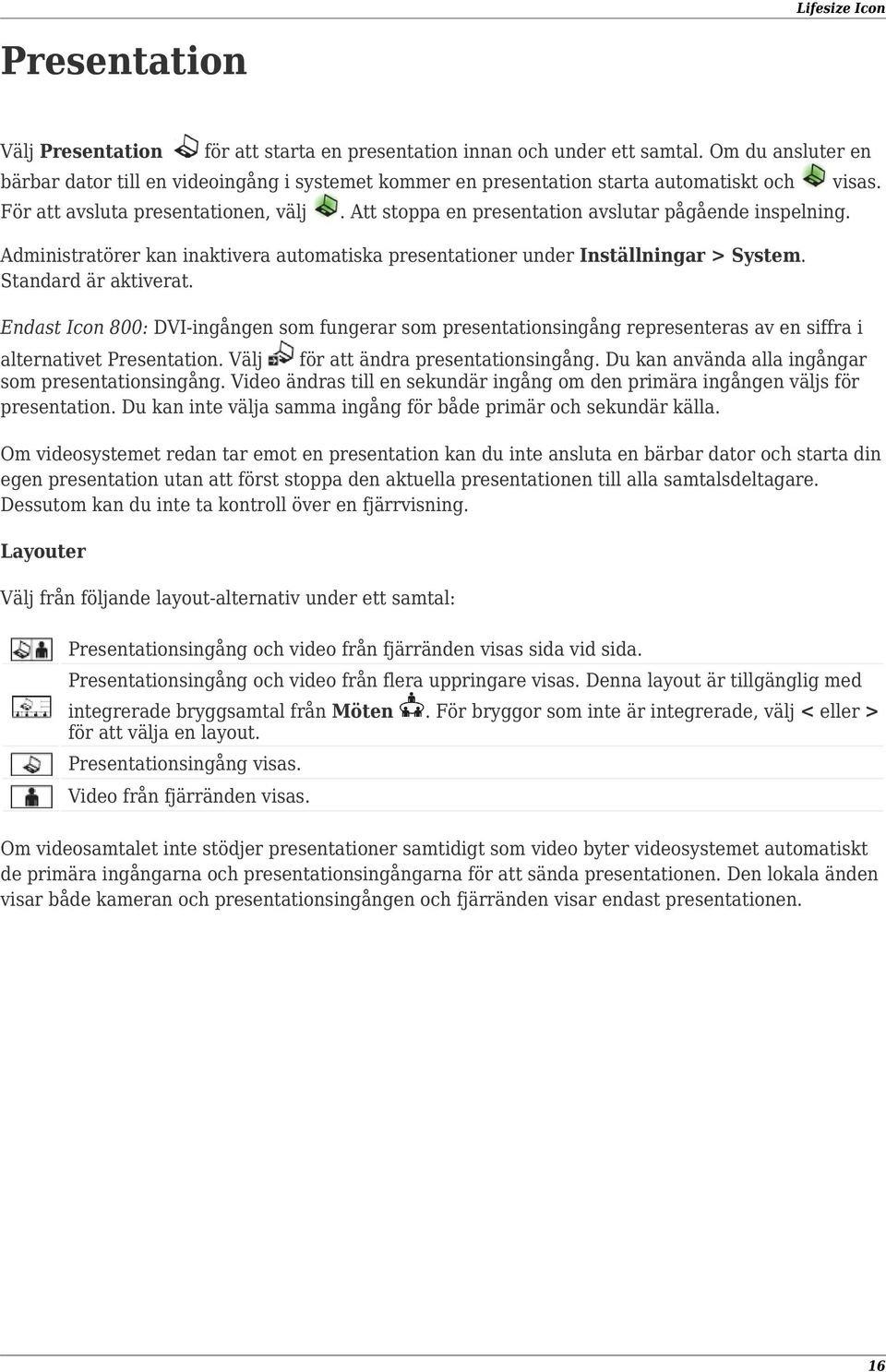

16 Presentation Välj Presentation för att starta en presentation innan och under ett samtal. Om du ansluter en bärbar dator till en videoingång i systemet kommer en presentation starta automatiskt och För att avsluta presentationen, välj. Att stoppa en presentation avslutar pågående inspelning. Administratörer kan inaktivera automatiska presentationer under Inställningar > System. Standard är aktiverat. Endast Icon 800: DVI-ingången som fungerar som presentationsingång representeras av en siffra i alternativet Presentation. Välj för att ändra presentationsingång. Du kan använda alla ingångar som presentationsingång. Video ändras till en sekundär ingång om den primära ingången väljs för presentation. Du kan inte välja samma ingång för både primär och sekundär källa. visas. Om videosystemet redan tar emot en presentation kan du inte ansluta en bärbar dator och starta din egen presentation utan att först stoppa den aktuella presentationen till alla samtalsdeltagare. Dessutom kan du inte ta kontroll över en fjärrvisning. Layouter Välj från följande layout-alternativ under ett samtal: Presentationsingång och video från fjärränden visas sida vid sida. Presentationsingång och video från flera uppringare visas. Denna layout är tillgänglig med integrerade bryggsamtal från Möten. För bryggor som inte är integrerade, välj < eller > för att välja en layout. Presentationsingång visas. Video från fjärränden visas. Om videosamtalet inte stödjer presentationer samtidigt som video byter videosystemet automatiskt de primära ingångarna och presentationsingångarna för att sända presentationen. Den lokala änden visar både kameran och presentationsingången och fjärränden visar endast presentationen. 16

17 Navigering och sökning Din Icon visar samtalsposter och annan systeminformation i listor. Navigera bland informationen med fjärrkontrollen så här. Navigera till början eller slutet på en lista Söka samtalsposter Tryck för att snabbt navigera till början eller slutet på listan. Ett fält till höger om listan visar din aktuella position och det totala antalet poster på listan. Tryck på för att öppna sökrutan för att lokalisera samtalsposter. När du väljer värden, filtreras listan för att matcha ord i posternas namn som börjar med filtreringsraden. Sökfältets alternativ inkluderar: Tryck för att radera ett värde i sökfältet. Välj #-symbolen för att representera valfritt nummer. Välj för att lägga till ett mellanrum mellan sökposter, vilket möjliggör användning av flertalet ord i sökningen. När du väljer ryska som språk för videosystemets skärm använder sökningen det kyrilliska alfabetet. Välj med telefonen och abc med fjärrkontrollen för att visa det latinska alfabetet. Om din Icon är integrerad med UVC ClearSea väljer du för att söka alla UVC ClearSea-poster, inte bara poster i din grupp. Lägg till en global post till dina favoriter för snabb åtkomst. När du anger söksträngen, filtreras listan för att matcha ord i posternas namn som börjar med filtreringsraden. Poster från den globala katalogen är märkta med. 17

18 Kamerastyrning Din Icon ger dig möjlighet att justera en kamera under och innan ett samtal. För att hindra fjärranvändare från att justera den lokala kameran kan din administratör inaktivera Fjärrstyrning av lokal kamera (aktiverad som standard) i Inställningar > Video. För att hindra fjärranvändare från att använda och konfigurera kamerans förval för den lokala kameran, inaktivera Fjärrstyrning av den lokala kameran eller Fjärrstyrning av kamerans förval. Panorera, luta, zooma och förinställningar 1. Välj den kamera du vill styra från telefonen (eller skärmen): > Justera den lokala kameran närhelst systemet inte är i ett samtal. Justera den lokala kameran under ett samtal. Den lokala videon visas i PIP-fönstret. Justera kameran i fjärränden. Justera panorering och lutning med hjälp av de fyra pilarna. Justera zoomning med de två pilarna. En kameraförinställning är en förinställd kameraposition som associeras med ett nummer. Kameraförinställningar gör att du snabbt kan ändra kamerans position under ett samtal. För att ange en förinställning för den nuvarande kamerapositionen trycker och håller du ned en siffra till Förinställning sparad visas. Tryck på siffran för att flytta kameran till en förinställd position. 1. För att avsluta sessionen för kamerakontroll, välj Avsluta. 18

19 Inspelning Med UVC Video Center konfigurerat i din miljö kan du starta en inspelning när du vill. Välj på telefonen eller > med fjärrkontrollen medan du spelar in för att visa video- och ljudstatistik om inspelningen. Inspelning under ett samtal Välj för påbörja inspelning under ett samtal. Om du blir tillfrågad, ange en giltig inspelningsnyckel. Om det lyckas påbörjas inspelningen och inspelningsikonen visas. Som standard spelas alla samtalsdeltagare in. För att spela endast lokal eller fjärrvideo ändrar du standardlayout för inspelning i Inställningar> Spela in och strömma. För att stoppa en inspelning avslutar du samtalet eller presentationen, eller välj. Inspelning utanför ett samtal Välj från en av dina tillgängliga inspelningsalternativ för att påbörja en inspelningssession: Spela in inmatning från kameran. Spela in inmatning från en presentation. Spela in två strömmar: inmatning från presentation och kamera. Spela in inmatning från två kameror. Välj eller för att välja kameran som tillhandahåller första ingången. Detta alternativ är endast tillgängligt med två anslutna kameror. Välj. 1. Välj för att börja spela in. Om du blir tillfrågad, ange en giltig inspelningsnyckel. Om det lyckas 2. påbörjas inspelningen och inspelningsikonen visas. Valfritt: Om du spelar in en ingång från kameran eller från en presentation, välj för att växla 3. ingång: presentation eller kamera. Om du spelar in två strömmar, välj spela in två strömmar (presentation och kamera) och en ström (kamera). för att växla mellan att För att sluta spela in, välj. OBS: Om du placerar ett samtal eller en startar en presentation efter 4. att inspelningen har startat så kan du stoppa inspelningen och sessionen genom att avsluta samtalet eller presentationen. För att avsluta inspelningssession, välj passande alternativ (beroende på ditt val under steg 2): 5. 19

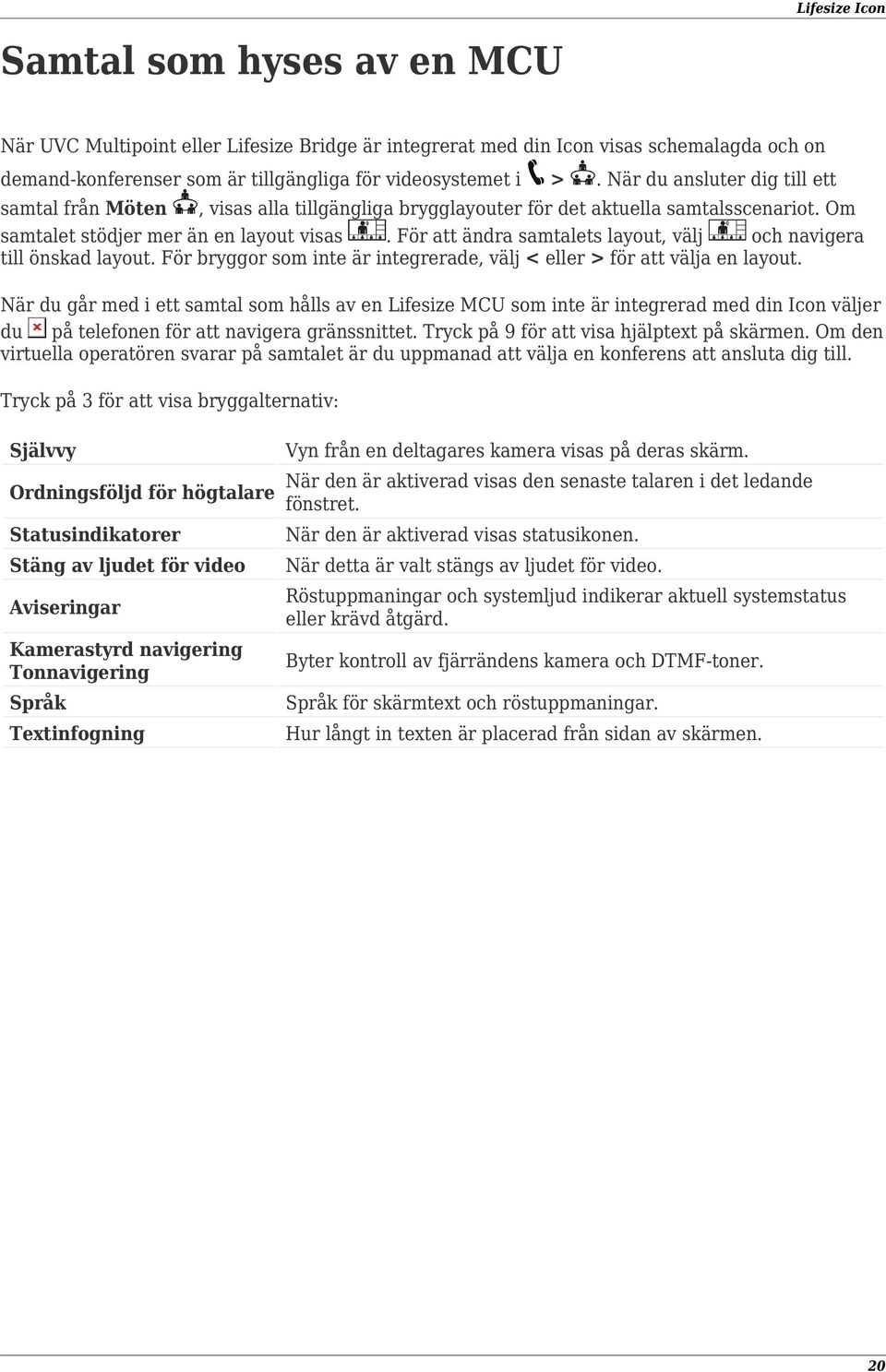

20 Samtal som hyses av en MCU När UVC Multipoint eller Lifesize Bridge är integrerat med din Icon visas schemalagda och on demand-konferenser som är tillgängliga för videosystemet i >. När du ansluter dig till ett samtal från Möten, visas alla tillgängliga brygglayouter för det aktuella samtalsscenariot. Om samtalet stödjer mer än en layout visas. För att ändra samtalets layout, välj och navigera till önskad layout. För bryggor som inte är integrerade, välj < eller > för att välja en layout. När du går med i ett samtal som hålls av en Lifesize MCU som inte är integrerad med din Icon väljer du på telefonen för att navigera gränssnittet. Tryck på 9 för att visa hjälptext på skärmen. Om den virtuella operatören svarar på samtalet är du uppmanad att välja en konferens att ansluta dig till. Tryck på 3 för att visa bryggalternativ: Självvy Ordningsföljd för högtalare Statusindikatorer Stäng av ljudet för video Aviseringar Kamerastyrd navigering Tonnavigering Språk Textinfogning Vyn från en deltagares kamera visas på deras skärm. När den är aktiverad visas den senaste talaren i det ledande fönstret. När den är aktiverad visas statusikonen. När detta är valt stängs av ljudet för video. Röstuppmaningar och systemljud indikerar aktuell systemstatus eller krävd åtgärd. Byter kontroll av fjärrändens kamera och DTMF-toner. Språk för skärmtext och röstuppmaningar. Hur långt in texten är placerad från sidan av skärmen. 20

21 Icon 800: Ljudingångar DVI-I Linje in Ljud som mottas från DVI-I-ingången skickas till den närmre och den bortre änden, endast om du ställer in ingången på att vara primär ström eller presentationsström. Exempel: om du ansluter en DVR till DVI 3 och ändrar presentationsingången till att använda DVI 3 kommer både ljud och video att skickas till den närmre och bortre änden. Analog linje in är alltid på, vilket gör att den inte behöver kopplas till en digital ingång. Exempel: om du ansluter din smartphone till Icons linje in och trycker på spela upp på smartphonen kommer ljudet att skickas till både den närmre och den bortre änden. Om du inte vill skicka ljud måste du styra ljudet vid källan. När du trycker på Ljud av stängs alla ljudingångar i systemet av som förval. För att konfigurera systemet till att endast stänga av den aktiva mikrofonen loggar du in till videosystemets webbgränssnitt och ställer in Inställningar > Ljud > Ljud av till Aktiv mikrofon. Som förval styr den inbäddade ljudprocessorn för Icon 800 AEC, brusreducering och automatisk styrning av förstärkning. För att använda en extern kontroller, aktivera Integrerat ljud eller i Inställningar > Ljud. När Integrerat ljud är på ställs Aktiv mikrofon in på Linje in som förval. 21

22 Inställningar och protokoll Nätverksinställningar Samtalsinställningar Ljudinställningar Videoinställningar USB-inställningar H.323-inställningar SIP-inställningar För en fullständig lista över inställningar och deras standardvärden kan du klicka här. 22

23 Nätverksinställningar Konfigurera nätverksinställningar i Inställningar > Nätverk. DHCP eller statisk IP-adress Nätverkshastighet VLAN-tag DNS-servrar och domän Söka domäner Reserverade TCPoch UDP-portar QoS MTU för videopaket DHCP allokerar och tilldelar IP-adresser dynamiskt. Om du inaktiverar DHCP, ange den lokalt konfigurerade IP-adressen, subnätmasken (som används för att separera IP-adresserna i nätverks- och värdidentifierare) samt standardgateway. OBS: Från videosystemet väljer du > och anger lösenkod (som standard 1234) för att få tillgång till nätverksinställningar. Lifesize rekommenderar att du väljer Automatisk förhandling av hastighet och duplexinställningar om inte ditt nätverk specifikt kräver en fast hastighets- eller duplexinställning. Om du inte väljer Automatisk förhandling av hastighet och duplexinställningar, försäkra att värdena matchar den hastighet och duplex som är konfigurerat i ditt nätverk. OBS: Om din ethernet-växel är konfigurerad till halv-duplex, kan du uppleva dålig videokvalitet när du ringer samtal som är större än 512 kbit/s. Ändra din ethernet-växelkonfiguration till en annan inställning än halv-duplex när du väljer Automatisk förhandling av hastighet och duplexinställningar. Om du har statiska VLAN konfigurerade kan du konfigurera Lifesize-systemet för att tillämpa en VLAN-tag på utgående paket och acceptera inkommande taggade paket endast om de delar samma VLAN-identifierare. Specificera VLAN-identifieraren för den VLAN som systemet är tilldelat. Intervallet för värden är 1 till Ange IP-adresser för att konfigurera DNS-servrar. Ange domännamn som ska avsökas vid lösning av värdnamn. DNS översätter namnen på nätverksknutpunkter till adresser, specificera denna inställning för att använda DNS för att söka värdnamn till IP-adresser. Domäner söks efter i den ordning du listar dem och sökningen avslutas när ett giltigt namn hittas. För att söka en namnhierarki, använd sökdomäner med olika omfång. Exempel: building.campus.university.edu campus.university.edu university.edu Som standard kommunicerar Lifesize-videosystem genom TCP- och UDPanslutningar i intervallet Lifesize rekommenderar att du använder det standardinställda intervallet. Du kan dock begränsa intervallet av UDP- och TCP-anslutningar som är tillgängliga för kommunikation. Lifesize rekommenderar att det intervall du väljer, om det inte är ett underområde av det förinställda intervallet, börjar med ett anslutningsnummer som är högre än Ange QoS-inställningar enligt de inställningar som används i ditt nätverk. Videopaket som överstiger MTU-storleken för en router eller ett segment längs nätverksbanan kan fragmenteras eller släppas, vilket resulterar i dålig videokvalitet i mottagarenheten. Du kan ställa in MTU för de videopaket som Lifesize-systemet sänder. Standardvärdet är 1440 byte. Giltigt intervall är byte. Lifesize rekommenderar att du inte ändrar detta värde om inte ditt nätverk kräver ett annat MTU. 23

24 Statisk NAT Om du använder statisk NAT för associering av en allmän IP-adress till den privata IP-adressen för din Lifesize Icon väljer du Statisk NAT och anger den allmänna IP-adressen eller värdnamnet för din Lifesize Icon. Läs mer om att ställa in systemet för brandväggskorsning i Guiden för Lifesize Icon. 24

25 Samtalsinställningar Konfigurera samtalsinställningar i Inställningar > Samtal. Inställning Beskrivning Standardvärde Auto-svar Stäng av ljud vid auto-svar Auto-bandbredd Maximal bandbredd för samtal Maximal utgående bandbredd för samtal Standardbandbredd för samtal Sekundär ström Om det inaktiverats, måste du svara eller ignorera inkommande samtal för hand. Om detta är aktiverat och Auto-svar är aktiverat, är ljudet avstängt på systemet när ett samtal kopplas. Anger hur systemet svarar på paketförlust under ett samtal. När det är aktiverat, förinställning, kommer systemet att försöka använda bästa tillgängliga bandbredd efter att samtalet kopplats. Ställer in den maximala nätverksbandbredd som ska användas för alla inkommande och utgående videosamtal. Detta värde blir maximalvärdet som användare kan välja från manöverknappen när de slår ett samtal manuellt. Detta värde bestämmer också den maximala inkommande bandbredden för alla videosamtal, oberoende av värdet för Maximal utgående bandbredd för samtal. Ställer in maximal mängd nätverksbandbredd som används vid varje utgående videosamtal. Det här värdet kan inte vara större än Maximal bandbredd för samtal. Ställer in maximal mängd nätverksbandbredd som används för varje utgående videosamtal när användaren specificerar Auto för bandbredd när samtalet placeras. Aktiverar H.239-kapacitet, vilket gör att du kan skicka och ta emot presentationer på en andra ström. Som förval aktiveras en andra ström. Du kan stänga av en andra strömmen om systemet har problem med tredjepartssystem som inte har stöd för en andra ström. Om videosamtalet inte stöder andra strömmar (eftersom funktionen för andra strömmar är inaktiverad i näränden eller fjärränden inte stöder andra strömmar) kommer den primära och presentations-inmatningen automatiskt att växlas, så att presentationen visas för alla samtalsdeltagare. Inaktiverat Aktiverat Aktiverat 6000 kbit/s 6000 kbit/s 1152 kbit/s Aktiverat 25

26 Ljudinställningar Ställ in ljudinställningar i Inställningar > Ljud. Inställning Beskrivning Standardvärde Videosamtalsutgång Röstsamtalsutgång Analog mikrofonkänslighet Integrerat ljud Aktiv mikrofon Ljud avstängt Specificerar plats för ljudutgång under videosamtal: Linjeutgång, HD-utgång, DVI eller Telefon. Specificerar plats för ljudutgång under röstsamtal: Linjeutgång, HD-utgång, DVI eller Telefon. Endast Icon 600 Ställer in värdet som kontrollerar mikrofonens förstärkning för analog ljudinmatning. Välj ett av följande värden: Linjenivå. Använd det här värdet för professionella mikrofoner. Mikrofonnivå. Använd det här värdet för hemanvändarmikrofoner. Mikrofonnivå med förstärkning. Använd det här värdet när mikrofonen behöver förstärkas. Endast Icon 800 Som standard kontrollerar Icon 800:s inbyggda ljudprocessor följande: Akustisk ekoanullering (AEC) Brusreducering Automatisk känslighetskontroll För att använda en extern kontroller, aktivera Integrerat ljud. När detta alternativ är aktiverat gäller följande förhållanden: Volymknapparna på din telefon och huvudskärm är inte tillgängliga. Aktiv mikrofon sätts i standardläge Linjeingång. Mikrofoner som är anslutna till linjeingång-ljudingångar är alltid aktiverade. DVI-ljudingångar är aktiverade tills du stänger av dem vid deras källa. OBS: Inställningen Integrerat ljud är tillgängligt för Icon 600 från kommandoraden. Systemet kan ansluta till fler än en mikrofonenhet för ljudinmatning under samtal. Endast en mikrofon kan fungera som aktiv mikrofon under ett samtal. När du trycker på knappen för avstängning av ljud stängs all ljudinmatning av som standard, inklusive ljud från den aktiva mikrofonen, en PC som är ansluten till codecen för en presentation eller en enhet som är ansluten till extraingångar. För att konfigurera systemet så att det endast stänger av den aktiva mikrofonen, välj Endast mikrofon. HD-utgång Telefon Linjenivå Av Auto Alla 26

27 SIP Som standard stödjer Lifesize-system SIP-protokollet för uppringning och mottagning av video- och röstsamtal. Konfigurera SIP-inställningarna i Inställningar > SIP-registrerare 1 (eller 2). OBS: Om UVC ClearSea hanterar din Lifesize Icon eller om din Icon är ansluten till Lifesize Cloud, kan du inte redigera SIP-inställningar. Inställning Beskrivning Standardvärde Använda SIP När detta är aktiverat kan man ange ett SIP-namn att använda när man ringer ett samtal. SIP-användarnamn SIP-användarnamn för enheten. Användarnamn för auktorisering Lösenord för auktorisering Användarnamn för auktorisering för SIP-servern. Ange enbart ett värde om detta krävs av registreraren eller proxyn. Auktoriseringslösenord för SIP-servern. Ange enbart ett värde om detta krävs av registreraren eller proxyn. Aktiverat Lifesize SIP-servertyp Typ av SIP-registrerare och proxyservrar. Auto SIP-registrerare När detta är aktiverat används en SIP-registrerare. Inaktiverat Värdnamn för registrerare SIP-registrering Värdnamn eller IP-adress för SIP-registreraren. Kommunikationssökväg som ska användas vid registrering med en SIP-registrerare. SIP-enheter använder registrerarinställningar för att dynamiskt registrera aktuell plats. Direkt SIP-proxy När detta är aktiverat används en SIP-proxyserver. Inaktiverat Värdnamn för proxy SIP-signalering Värdnamn eller IP-adress för SIP-proxyservern. Föredraget SIP-signaleringsprotokoll. Signaleringsprotokoll är ömsesidigt exklusiva; genom att aktivera ett inaktiveras de andra. För att aktivera transportsäkerhet för signalering ska värdet ställas in till TLS. För att upprätthålla krypterade media i SIP-samtal ska man ställa in SIP-säkerhet i Inställningar > Säkerhet till Sträng. Läs mer. Auto För att inaktivera stöd för SIP-samtal ska man ta bort Använd SIP i Inställningar > SIPregistrerare 1 (och 2) > Allmänt när systemet inte befinner sig i ett samtal. Om SIP-uppringning är aktiverat via UVC Transit ska man ta bort Aktivera för SIP i Inställningar > Lifesize UVC Transit. Läs mer under Integrera med Lifesize UVC Transit. När man sparar ändringarna kommer den gula indikatorn för systemets tillstånd att visas när Lifesize-systemet försöker registrera sig hos SIP-servern. Om registreringen misslyckas visas den röda indikatorn. Välj > för mer information om problemet. Systemet rapporterar registreringsstatus i >, och de konfigurerade systemsiffrorna visas i. 27

28 Mediakryptering i SIP-samtal För att hantera mediakryptering i SIP-samtal ska man ställa in SIP-säkerhet i Inställningar > Säkerhet till ett av följande värden: Värde Beskrivning Av Auto Krypterade media stöds inte. Både krypterade och okrypterade media stöds. Krypterade media stöds endast om den andra änden stödjer kryptering. Sträng Okrypterade media stöds inte. Om media är krypterade i SIP-samtal ska man aktivera TLS-signalering i Inställningar > SIPregistrerare 1 (eller 2) > SIP-signalering. OBS: Om UVC ClearSea hanterar din Lifesize Icon eller om din Icon är ansluten till Lifesize Cloud, kan du inte redigera SIP-säkerhetsinställningar. Läs mer om SIP. 28

29 USB-inställningar Ställ in USB-inställningar under Inställningar > USB. VISCA-kontroll Ställ in Skal till VISCA. För Icon 400 eller 600: Välj anslutningstyp för enheten: HDMI eller DVI. För Icon 800: Välj anslutningstyp för enheten: DVI0, DVI1, DVI2 eller DVI3. Välj Avancerat för att ställa in hastigheten och flödeskontrollen för serieanslutningen. Seriekontroll Ställ in Skal till Seriell. Välj hastighet för serieanslutningen. Välj flödeskontroll för serieanslutningen: maskinvaru- eller programvaruflödeskontroll, eller ingen flödeskontroll. 29

30 Standardvärden Detta avsnitt listar inställningar för konfiguration och dess standardvärden. För att konfigurera inställningar med systemets webbgränssnitt öppnar du en webbläsare, anger systemets IP-adress och loggar in. Förvalt användarnamn och lösenord är admin. Utseende H.323 System Ljud MCU:er Lifesize UVC Transit Samtal Nätverk USB Lifesize UVC ClearSea Lösenord Video Datum och tid Spela in och strömma Kameradiagnostik Systemloggnivåer Säkerhet Automatisk etablering Katalog SIP-registrerare 1 och 2 Inställningar > Utseende Språk Fysiskt skärmarrangemang Standardvärde English Standard Inställningar > Ljud Videosamtalsutgång Röstsamtalsutgång Endast Icon 600: Analog mikrofonkänslighet Endast Icon 800: Integrerat ljud (Tillgängligt för Icon 600 från kommandoraden) Aktiv mikrofon Ljud avstängt Standardvärde HD-utgång Telefon Linjenivå Av Auto Alla Inställningar > Samtal Auto-svar Stäng av ljud vid auto-svar Auto bandbredd Maximal bandbredd för samtal Maximal utgående bandbredd för samtal Standardbandbredd för samtal Sekundär ström Standardvärde Inaktiverat Aktiverat Aktiverat 6000 kbit/s 6000 kbit/s 1152 kbit/s Aktiverat 30

31 Inställningar > Lifesize UVC ClearSea Aktivera UVC ClearSea Användarnamn för UVC ClearSea Lösenord för UVC ClearSea IP-adress för UVC ClearSea Standardvärde Inaktiverat Inställningar > Datum och tid Systemtid Systemdatum Tidszon Klockformat Värdnamn för NTP-server Standardvärde Greenwich Mean Time (GMT)-värde GMT-värde GMT 12-timmars Inställningar > Systemloggnivåer Syslog-server Ljud Kommunikation Databas Licenshanterare Systemadministration Systeminformation Systemstatus Timer Användargränssnitt Videohårdvara Video-in Video-ut Standardvärde Felsökning Felsökning Information Information Information Information Information Information Information Felsökning Information Information Inställningar > Katalog Värdnamn Användarnamn Lösenord Bas Port Kryptering Standardvärde Ingen 31

32 Inställningar > H.323 Använda H.323 Namn Anknytning Gatekeeper-läge Tillgängliga inställningar med gatekeeper-läge: Auto Gatekeeper-ID Gatekeeper-autentisering Gatekeeper-användarnamn Gatekeeper-lösenord Standardvärde Aktiverat Nummer genereras slumpmässigt av systemet Samma värde som Namn Av Inaktiverat Tillgängliga inställningar med gatekeeper-läge: Manuellt eller Manuellt H.460 Gatekeeper-adress Gatekeeperns port 1719 Gatekeeper-autentisering Gatekeeper-användarnamn Gatekeeper-lösenord Inaktiverat Inställningar > MCU:er Aktivera MCU-integrering IP-adress Användarnamn Lösenord Standardvärde Inaktiverat Inställningar > Nätverk Standardvärde IP-adress Subnätmask Använd DHCP Aktiverat Använd automatiska inställningar för hastighet och duplex Aktiverat Hastighet Duplex VLAN-tag 0 Standardgateway DNS-server DNS-domän Sökdomäner Lägsta portvärde för TCP och UDP Högsta portvärde för TCP och UDP

33 Inställningar > Nätverk Standardvärde Nätverks-QoS Ingen Största överföringsenhet (MTU) för video 1440 Statisk NAT Inaktiverat NAT Offentlig IP-adress Inställningar > Lösenord Standardvärde Lösenord för administratör admin Lösenkod för videosystem 1234 Lösenord för support support Inställningar > Spela in och strömma Standardvärde Inspelningsenhet Inaktiverat Inspelningsenhetens värdnamn Inspelningsenhetens port 443 Inspelningsnyckel Standardlayout för inspelning Alla deltagare Inställningar > Säkerhet Aktivera SSH-åtkomst Aktivera fjärrstyrning över HTTP SIP-säkerhet H.323Säkerhet Standardvärde Aktiverat Aktiverat Av Av Inställningar > SIP-registrerare 1 och 2 Använd SIP SIP-användarnamn Användarnamn för auktorisering Lösenord för auktorisering SIP-servertyp SIP-registrerare Värdnamn för registrerare SIP-registrering SIP-proxy Värdnamn för proxy SIP-signalering: Standardvärde Aktiverat Lifesize Auto Inaktiverat Direkt Inaktiverat Auto 33

34 Inställningar > System Systemnamn Starta presentation automatiskt Standardvärde Konferensrum Aktiverat Inställningar > Lifesize UVC Transit UVC Transit Värdnamn för UVC Transit Användarnamn för UVC Transit Lösenord för UVC Transit Aktivera för SIP SIP-användarnamn Aktivera för H.323 H.323Anknytning Standardvärde Inaktiverat Inaktiverat Inaktiverat Samma värde som Inställningar > H.323 > Anknytning Inställningar > USB 1 (och USB 2 endast för Icon 600 och 800) Skal Hastighet Flödeskontroll Standardvärde Ingen bit/s Ingen flödeskontroll Inställningar > Video Fjärrstyrning av den lokala kameran Fjärrstyrning av kamerans förval Fjärrflyttning till kamerans förinställningar Standardvärde Aktiverat Inaktiverat Aktiverat Presentation videobandbredd 20 % Adaptiv rörelsestyrning Upplösning för HD-skärm Upplösning för DVI-skärm Aktivera CEC Aktivera vila HDMI DPMS-läge DVI DPMS-läge Aktiverat Högsta upplösning som stöds av skärmen Inaktiverat Inaktiverat Av Av 34

35 Diagnostik > Kamera Standardvärde IR-mottagare Aktiverat Anti-flimmer Auto Automatisk exponeringsmetod Hel bild Ljusstyrka 0 Autofokus Aktiverat Vitbalans Auto Lås kameraposition Inaktiverat Underhåll > Automatisk etablering Server för automatisk etablering Standardvärde 35

36 Videoinställningar Styrning av kameraanvändning av användare i fjärränden Balansera bandbredd för primär- och presentationsvideo Upplösning för DVI-I-inmatning Skärmupplösning Aktivera CEC Energihantering för skärmen Adaptiv rörelsestyrning 36

37 Styrning av kameraanvändning av användare i fjärränden För att förhindra att användare i fjärränden kontrollerar din närändes-kamera, inklusive att konfigurera och kontrollera kamerainställningar, inaktivera Inställningar > Video > Fjärrkontroll av nära kamera. Om du aktiverar Fjärrkontroll av nära kamera, kan du fortfarande förhindra att användare i fjärränden konfigurerar och använder inställningar för nära kamera, genom att inaktivera Fjärrinställning av kamerainställningar och Fjärrflytta till kamerainställningar. 37

38 Balansera bandbredd för primär- och presentationsvideo Allokera bandbredd till den inmatade videoströmmen som en procentandel av den totala bithastigheten för videoströmmarna i Inställningar > Video > Bandbredd för presentationsvideo. Standardvärdet är 20 %. OBS: Ändra den här inställningen innan du ringer ett samtal. Om inställningen ändras under ett samtal får den ingen effekt. Procentandelen tillämpas på den inmatade videoströmmen, vanligtvis en bärbar dator som anslutits till codecen. Systemet allokerar endast bandbredden baserat på det valda alternativet när systemet sänder videobilder under en presentation. Överväg att fördela en större procentandel till den inmatade videoströmmen när presentationsvideon innefattar rörelser. Några exempel kan vara ett bildspel som innefattar flera animationer eller videoinmatning från en DVD-spelare. När du använder standardbandbredden för samtal (1152 kbit/s) och standardbredden för presentationsvideo (20 %), är den överförda standardupplösningen i presentationsläge 1920 x 1080p5. För att öka ramhastigheten för presentationsströmmen, öka bandbredden för samtal och presentation. Om du exempelvis ställer in Bandbredd för presentationsvideo till 50 % i ett samtal med hastigheten 2500 kbit/s, stödjer presentationen 1080p30. Om inspelningen är aktiverad under presentationen, är standardupplösningen 1920 x 1080p15. 38

39 Upplösning för DVI-I-inmatning Lifesize-system stödjer VGA- och DVI-I-inmatning i de inbyggda formaten 16:9 och 4:3 vid följande upplösningar: Bildförhållande Stödda upplösningar 4:3 16:9 640 x x x x x x x x 1080 Gå till > för att visa den faktiska DVI-I-inmatningens storlek. OBS: De här upplösningarna stöds med en bilduppdateringsfrekvens på 60 Hz på den anslutna enheten till DVI-I-ingången. En bilduppdateringsfrekvens på 30 Hz stöds också för 1080 p. Upplösningarna skickas rent till andra änden för primära eller sekundära videoströmmar. Upplösningarna kanske inte stämmer exakt överens på grund av begränsningar i H.264- eller H.263- upplösningsprotokollen. Tillgänglig bandbredd för samtalet kan också påverka den faktiska upplösningen. OBS: En upplösning på 1200 linjer kan skalas ned till och med 1080 linjer. Här följer stödda ingångsupplösningar och bildfrekvenser för video som skickas till DVI-I-ingången från en HDMI-källa: 480 p 60 fps 576 p 50 fps 720 p 60 fps 1080 p 30 fps 1080 p 60 fps 39

40 Skärmupplösning Ange upplösningen för HD- och DVI-skärmar i Inställningar > Video. Standardupplösningen är 1920 x 1080 p 60 fps. Lifesize-videosystem ansluter till HD-skärmar (minst 720 p) med följande stödda skärmupplösningar: 1280 x 720 p 60 fps 1920 x 1080 p 30 fps 1920 x 1080 p 60 fps OBS: Om en skärm inte stödjer en upplösning kommer den upplösningen inte att kunna väljas. 40
