1 Avspoln. Grytdisk Normal Lättdisk Glasdisk Sköljprogr. Tallriksvärmn. Bruksanvisning Sverige Disken Super Cleaning System 1

2 SERVICE & GARANTI I Sverige gäller Konsumentköp EHL 91 samt EHL Trygghetsförsäkring. Innan du beställer service, läs "om felsökning" på sid För service, kontakta Elektroskandia som finns på följande platser: Cylinda Service Du betalar endast lokal telefontaxa Fax Cylinda Konsumenttjänst INNAN DU DISKAR FÖRSTA GÅNGEN: LÄS IGENOM BRUKSANVISNINGEN Läs igenom bruksanvisningen innan du börjar använda maskinen, särskilt avsnitten Säkerhet, Barnsäkerhet och Grundkurs. VAR FÖRSIKTIG MED VISSA MATERIAL Läs avsnittet Findisk innan du diskar porslin med oglaserad dekor eller andra husgeråd av plast, trä eller kristall som du är rädd om. KONTROLLERA INSTÄLLNING AV LUCKAN Kontrollera att diskmaskinens lucka är korrekt inställd: öppna luckan en bit och släpp den. Stannar den exakt där du släppte den? Om inte, bör du kontrollera installationsanvisningen eller konsultera installatören. KONTROLLERA VATTNETS HÅRDHETSGRAD Ring Vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. Det har betydelse när du doserar disk- och spolglansmedel. OM DU HAR MASKIN MED AVHÄRDARE: När du vet vattenhårdheten ställer du in avhärdaren, se Avhärdare. Innan du börjar diska måste du också fylla på salt, se Salt 2 SE SNABBGUIDE PÅ SISTA SIDAN

3 INNEHÅLL LÄS FÖRST! Säkerhet 4 Barnsäkerhet 5 Diskmaskinens delar 6 Tekniska uppgifter 6 Diskkorgarna 7 Panelen, symboler 8 Doseraren 8 SKÖTSEL Rengöring Spolglansmedel 18 Salt 19 FEL För bästa diskresultat Om maskinen inte fungerar 22 BÖRJA DISKA! Innan du börjar diska 2 Grundkurs 9-11 Standardprogram 12 Programtillval 13 Ekodisk 14 Findisk - Ömtåligt diskgods 15 ÖVRIGT Prestandainformation 23 Snabbguide 24 INSTALLATION Se installationsanvisningen SÖKORD Avhärdare 19 Barnsäkerhet 5 Diskmedel 8, 10 Diskprogram 12 Disktid 12 Doseraren 8 Dåligt diskresultat Energiförbrukning 12 Energispar Findisk 15 Garanti 2 Hårdhetsgrad, se Vattenhårdhet Kristall, se Findisk Kalkavlagringar 16 Miljö 4, 9, 14 Plast, se Findisk SCS (Super Cleaning System ) Salt 19 Service 2 Silver, se Findisk Skrotning 4 Snabbguide 24 Spolglansmedel 18 Säkerhet 4-5 Tillval 13 Vinterförvaring 4 Vattenhårdhet 9, Vätmedel, se Spolglansmedel Vattenförbrukning 12 3

4 SÄKERHET ALLMÄNT: Läs och spara bruksanvisningen! Installation av vatten, avlopp och el skall göras av behörig fackman. Använd inte diskmaskinen till något utöver det som anges i denna bruksanvisning. Belasta inte diskmaskinsluckan eller diskkorgarna med något utöver diskgods. Använd endast maskindiskmedel! Placera knivar och andra vassa föremål så att de inte skadar personer eller diskmaskinen. Rör inte värmeelementet i maskinens botten det är mycket varmt under och precis efter en disk. Placera aldrig diskgods med lösningsmedelsrester i maskinen p g a explosionsrisken. Disk som innehåller aska, vax och smörjfett får heller inte diskas i diskmaskinen. Placera föremål av trä och plast i maskinens överkorg, så att de inte ramlar ner på elementet i botten av maskinen (brandrisk). INSTALLATION Se medföljande installationsanvisning. VINTERFÖRVARING/TRANSPORTER Förvara maskinen frostfritt. Undvik långa transporter vid stark kyla. Transportera maskinen upprätt eller liggande på rygg. ÖVERFYLLNADSSKYDD Överfyllnadsskyddet startar utpumpning och stänger av vattenintag om maskinens vattennivå stiger över den normala. (Avloppspumpen går kontinuerligt.) Om skyddet utlöses, stäng av vattentillförseln och ring efter service. RENGÖRING När du gör rent kanten runt luckan skall du endast använda en lätt fuktad trasa. Spruta inte med duschflaska! Vatten kan tränga in i låset och komma i kontakt med de elektriska komponenterna. FÖRPACKNINGSMATERIAL Källsortera enligt din kommuns rekommendationer. SKROTNING När maskinen tjänat ut och skall skrotas ska den genast göras obrukbar. Dra ur kontakten och klipp av sladden så kort som möjligt. Ta kontakt med renhållningsverket eller din kommun för information om hur man skrotar maskinen på rätt sätt! Maskinen är tillverkad och märkt för återvinning. 4

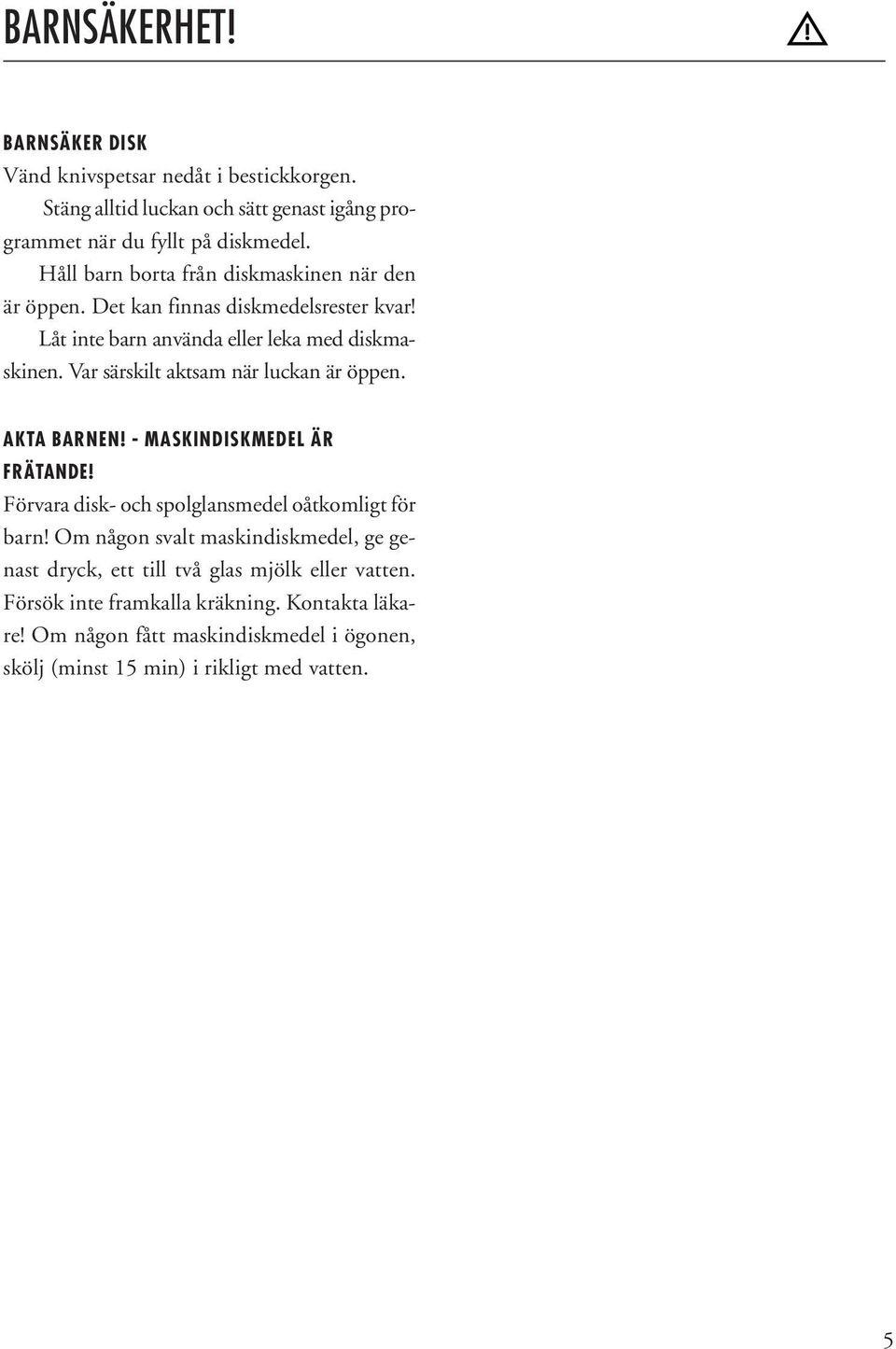

5 BARNSÄKERHET! BARNSÄKER DISK Vänd knivspetsar nedåt i bestickkorgen. Stäng alltid luckan och sätt genast igång programmet när du fyllt på diskmedel. Håll barn borta från diskmaskinen när den är öppen. Det kan finnas diskmedelsrester kvar! Låt inte barn använda eller leka med diskmaskinen. Var särskilt aktsam när luckan är öppen. AKTA BARNEN! - MASKINDISKMEDEL ÄR FRÄTANDE! Förvara disk- och spolglansmedel oåtkomligt för barn! Om någon svalt maskindiskmedel, ge genast dryck, ett till två glas mjölk eller vatten. Försök inte framkalla kräkning. Kontakta läkare! Om någon fått maskindiskmedel i ögonen, skölj (minst 15 min) i rikligt med vatten. 5

6 DISKMASKINENS DELAR* 1 1. ÖVERKORG 2. SPOLARMAR 3. UNDERKORG 4. BESTICKKORG 5. SPOLGLANSPÅFYLLNING 6. SPOLGLANSDOSERING 7. DISKMEDELSFACK 8. HUVUDSTRÖMBRYTARE 9. PROGRAMPANEL 10. GROVSIL 11. FINSIL 12. TYPSKYLT *Avvikelser kan förekomma beroende på modell och marknad! TEKNISKA UPPGIFTER HÖJD MM BREDD 596 MM DJUP 550 MM VIKT 48 KG/51 KG MED AVHÄRDARE KAPACITET** 12 KUVERT* VATTENTRYCK 0,15 1,0 MPA (1,5 10 KP/CM 2 ) ANSLUTNING 1-FAS, 230 V, 50HZ 10/16A** MAX ANSLUTNINGSEFFEKT W** TILLBEHÖR ARBETSSKIVA, SIDOPLÅTAR, TIPPSKYDD *Enligt standard, EN **Se typskylten. 6

7 DISKKORGARNA* Överkorg 1 Underkorg 2 1. ÖVERKORG 2. UNDERKORG 3. BESTICKKORG *Avvikelser kan förekomma. Bestickkorg 3 7

8 PANELEN DISKPROGRAM 1 TILLVAL Avspoln. Grytdisk Normal Lättdisk Glasdisk Sköljprogr. Tallriksvärmn. 1. DISKPROGRAM 2. PROGRAMVRED 3. TEMPERATURVAL 4. INDIKATIONSLAMPA HUVUDSTRÖM Avvikelser kan förekomma! DOSERAREN FACK FÖR HUVUDDISKMEDEL 2. FACK FÖR FÖRDISKMEDEL 3. KONTROLLÖGA FÖR SPOLGLANSMEDEL 4. LOCK FÖR SPOLGLANSMEDEL 5. LUCKA FÖR DISKMEDELSFACK 4 5 8

9 GRUNDKURS Här följer en steg-för-steg-instruktion som hjälper dig till bästa möjliga diskresultat. FYLL KORGARNA RÄTT! Din diskmaskin har Super Cleaning System. Efter fördisken startas huvuddisken med rent vatten och ren maskin och därför behöver du inte skölja disken innan du diskar. Ta bara bort större matrester och skräp. Bekvämt och miljövänligt! Placera glas, koppar, skålar och assietter och fat i överkorgen, vinglas placeras i hyllan med den vågade kanten, samt knivar i knivstället om sådana finns. Ställ besticken med skaften nedåt och så spridda som möjligt. Se till att skedar inte ligger i varandra. Placera inte olika material - t ex silver och rostfritt - i samma fack (risk för fläckar). Bestickkorgen har en fällbar lucka för småprylar, eller smala skaft, som t ex elvispar. Placera långa bestick och förskärare i överkorgen. Kontrollera att spolarmarna kan röra sig fritt. Se Findisk, om du vill diska föremål som kan vara ömtåliga. OBS! Vänd alla smutsiga ytor inåt eller nedåt! Placera tallrikar, assietter, uppläggningsfat, kastruller och bestick (i bestickkorgen) i underkorgen. 9

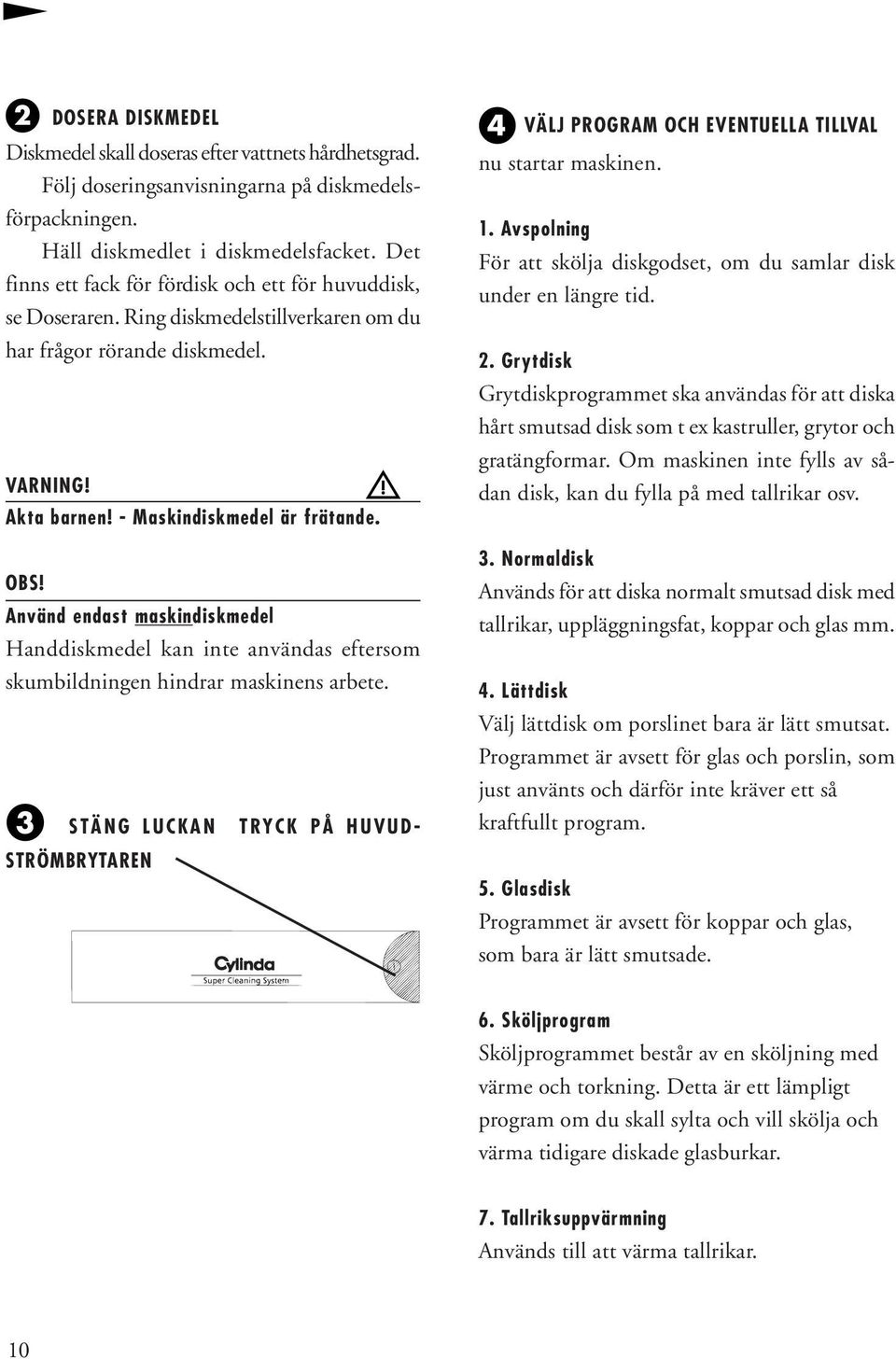

10 DOSERA DISKMEDEL Diskmedel skall doseras efter vattnets hårdhetsgrad. Följ doseringsanvisningarna på diskmedelsförpackningen. Häll diskmedlet i diskmedelsfacket. Det finns ett fack för fördisk och ett för huvuddisk, se Doseraren. Ring diskmedelstillverkaren om du har frågor rörande diskmedel. VARNING! Akta barnen! - Maskindiskmedel är frätande. OBS! Använd endast maskindiskmedel Handdiskmedel kan inte användas eftersom skumbildningen hindrar maskinens arbete. STÄNG LUCKAN TRYCK PÅ HUVUD- STRÖMBRYTAREN VÄLJ PROGRAM OCH EVENTUELLA TILLVAL nu startar maskinen. 1. Avspolning För att skölja diskgodset, om du samlar disk under en längre tid. 2. Grytdisk Grytdiskprogrammet ska användas för att diska hårt smutsad disk som t ex kastruller, grytor och gratängformar. Om maskinen inte fylls av sådan disk, kan du fylla på med tallrikar osv. 3. Normaldisk Används för att diska normalt smutsad disk med tallrikar, uppläggningsfat, koppar och glas mm. 4. Lättdisk Välj lättdisk om porslinet bara är lätt smutsat. Programmet är avsett för glas och porslin, som just använts och därför inte kräver ett så kraftfullt program. 5. Glasdisk Programmet är avsett för koppar och glas, som bara är lätt smutsade. 6. Sköljprogram Sköljprogrammet består av en sköljning med värme och torkning. Detta är ett lämpligt program om du skall sylta och vill skölja och värma tidigare diskade glasburkar. 7. Tallriksuppvärmning Används till att värma tallrikar. 10

11 Ångrar du dig? Om du vill byta program sedan du startat maskinen, välj ett nytt program genom att vrida programvredet. OBS! Vredet får endast vridas medurs! Vill du stoppa i mer disk? Öppna luckan; maskinen stannar automatiskt, ställ in disken, stäng luckan och maskinen fortsätter där den slutade. Om maskinen stängs av med huvudströmbrytaren (eller vid strömavbrott) innan diskprogrammet är avslutat, fortsätter det avbrutna programmet, när maskinen får ström igen. EFTER DISKEN När maskinen är färdig, drar den endast viloström. Vill man bryta strömmen helt, stänger man av med huvudströmbrytaren. Stäng av vattenkranen om maskinen inte skall användas under en längre tid, t ex under semestern. Tips! För ännu snabbare torkning öppna luckan lite på glänt. 11

12 STANDARDPROGRAM PROGRAM AVSPOLNING. GRYTDISK NORMALDISK 65 NORMALDISK 55 LÄTTDISK GLASDISK SKÖLJPROGRAM TALLRIKS VÄRMN. SÅ ARBETAR MASKINEN Temperatur Fördisk medscs* (antal) Huvuddisk (antal) Sköljning (antal) Torkvärme Nej Ja Ja Ja Ja Ja Ja Ja FÖRBRUKNINGSVÄRDEN Disktid (ca min)** 1 Energi (ca kwh) Disktid (ca min)** 2 Energi (ca kwh) Vattenförbrukning (liter)*** ,01 0,8 0,6 0,5 0,6 0,6 0,6 0, ,01 2,0 1,5 1,2 1,2 1,1 0,8 0,3 3,7 22,0 18,5 18,5 15,0 11,5 3,7 - * SCS = Super Cleaning System. ** Disktiden kan variera något beroende på temperaturen på vattnet, spänningsvariationer, mm. *** För maskin med avhärdningsfilter är vattenförbrukningen ca 2 liter högre. 1 Anslutning till varmvatten ca 60 C. 2 Anslutning till kallvatten ca 15 C. 12

13 TILLVAL TEMPERATURVAL Med temperaturval väljer du själv temperatur på diskningen. I samtliga program kan du i huvuddisk och sköljning, sänka temperaturen från 65 C till 55 C. 13

14 EKODISK DISKA BARA FULL MASKIN Vänta med diskningen tills maskinen är full, så sparar du energi. DISKA MED LÄGRE TEMPERATUR Är disken bara lätt smutsad kan du sänka temperaturen: i Gryt-/Normaldisk till 55 C. ANSLUT TILL KALLVATTEN Om maskinen är ansluten till kallvatten, blir gångtiderna längre, eftersom uppvärmningen av vattnet tar längre tid. Den ökade disktiden gör dock att man kan köra ett program med lägre disktemperatur och ändå få samma resultat. Är du ansluten till ett fjärrvärmeverk är det dock billigare för dig att ansluta maskinen till varmvatten. SKÖLJ INTE INNAN DU DISKAR Tack vare maskinens Super Cleaning System behöver du inte skölja disken under rinnande vatten innan du stoppar in den i maskinen. Maskinen startar alltid huvuddisken med rent vatten och ren maskin! VÄLJ MILJÖANPASSAT DISKMEDEL Läs miljödeklarationer på förpackningen! 14

15 FINDISK - ÖMTÅLIGT DISKGODS En del husgeråd tål inte att maskindiskas. Orsakerna kan vara flera. Vissa material tål inte stark värme, andra kan skadas av maskindiskmedlet. ÖMTÅLIG DEKOR Porslin med dekor som ligger ovanpå glasyren (godset känns då strävt) bör inte maskindiskas. KRISTALL/GLAS Placera föremålen så att de inte stöter samman under diskningen. Använd lägsta möjliga disktemperatur och kortast möjliga program. Antika och mycket ömtåliga föremål bör inte diskas i maskin. Glas som maskindiskas i höga temperaturer kan med tiden få en grå slöja som inte går att få bort. Diska finglasen med låg dosering av diskmedel. SILVER Föremål av silver och rostfritt bör inte komma i beröring med varann, eftersom silvret då kan missfärgas. BESTICK MED KLISTRADE HANDTAG Vissa typer av lim tål inte maskindisk. Handtagen kan i sådana fall lossna. TRÄ Träföremål bör endast maskindiskas om de är märkta Maskindisk. ALUMINIUM Aluminium kan mattas av maskindisk. Aluminiumkastruller av god kvalitet kan dock maskindiskas, även om man får räkna med en minskad högglans. PLAST Vissa plastsorter tål inte den höga temperaturen vid maskindiskning. För att skydda plastföremål Välj program med låg temperatur 55 C. Placera plastföremålen i överkorgen så kommer de inte för nära elementet. 15

16 RENGÖRING Rördel Grovsil RENGÖRING Maskinens innerbehållare är tillverkad av rostfritt stål och hålls ren genom den normala användningen. Om du har kalkhaltigt (hårt) vatten kan det dock bildas kalkavlagringar i maskinen. Kör i så fall ett normaldiskprogram med två matskedar citronsyra i diskmedelsfacket. Grovsilen I grovsilen samlas större matrester, som inte utan vidare kan passera avloppspumpen. Lyft ur och töm grovsilen vid behov. Glöm inte att sätta tillbaka den! Finsil Finsilen Det som samlas på finsilen spolas automatiskt av vid varje diskomgång. Rengör finsilen någon gång om året. Finsilen lossas genom att du först skruvar ur silens rördel, och lyfter den och grovsilen rakt upp. Gör rent med en diskborste. Se till att kanterna tätar ordentligt när du sätter tillbaka finsilen. Avloppspumpen Pumpen kan nås inifrån maskinen. Först tar man bort grovsil, finsil och silens rördel. Därefter tar man bort den lilla svarta/gula passbiten till vänster i bottenbrunnen. Då kommer man åt att snurra pumpvingen och ta bort eventuella stopp. Montera tillbaka passbit, filter och silar. VARNING! Glöm ej montera tillbaka passbiten. 16

17 Spolarmarna Hålen och lagringarna kan ibland bli igensatta. Skruva bort muttern och lyft av brickan ovanpå spolarmen så att denna kan lyftas av. Peta bort skräpet med en nål e dyl. Spolarmarna har hål på undersidan. Luckan När du gör rent kanten runt luckan använd endast en lätt fuktad trasa, ev. med något rengöringsmedel. Spruta inte med duschflaska eller liknande runt lucklåset. Detta för att undvika att vatten tränger in i lucklåset och kommer i kontakt med de elektriska komponenterna. VARNING Spruta ej med duschflaska eller liknande runt lucklåset. 17

18 SPOLGLANSMEDEL När spolglansmedlet är slut lyser signallampan för spolglansmedel på panelen.* Öppen Kontrollöga Stängd FYLL PÅ SPOLGLANS Torkningen går snabbare om man använder spolglansmedel. När spolglansmedlet är slut lyser signallampan för spolglans på panelen.* Vissa maskiner saknar signallampa. Dessutom finns det ett kontrollöga mitt i doseraren. Se bilden. Om ögat är helt svart, finns tillräckligt med spolglansmedel. Om den svarta pricken är mindre, behöver du fylla på spolglansmedel. Vrid och lyft upp locket till spolglansbehållaren till höger på doseraren. Här fyller du på och ställer in mängden spolglansmedel som skall doseras i varje disk. Fyll på tills ögat är helt svart och ändra dosering enligt nedan om så önskas. Glöm inte att stänga locket. Lock för spolglansmedel Öppna genom att vrida och lyfta locket! *OBS! Efter påfyllning kan det dröja en viss tid innan signallampan slocknar. VÄLJ DOSERING Doseraren är normalt inställd på 1. Men beroende på vattnets hårdhetsgrad kan du behöva ändra doseringen. Öppna spolglanslocket. Där finns doserarens inställningsvred. Ställ in på 1 6: ju hårdare vatten desto högre dosering. Vid vatten med en hårdhetsgrad över o dh bör du använda spolglansmedel med citronsyra (s k surt spolglansmedel) om maskinen inte har avhärdningsfilter. Har maskinen avhärdingsfilter, dosera för mjukt vatten. Alltför riklig dosering av spolglansmedel kan ge skumbildning. Om man har mycket mjukt vatten kan man späda spolglansmedlet med hälften vatten. För hög dosering av spolglansmedel kan ge ränder på disken, medan för låg kan ge vattenfläckar. 18

19 SALT Gäller endast diskmaskin med avhärdningsfilter! När saltet är slut lyser signallampan för salt på panelen. Vissa maskiner saknar signallampa. En grön indikering sitter då i locket till saltbehållaren, se pil. Lock till saltbehållaren *OBS! Efter påfyllningen kan det dröja en tid innan signallampan slocknar. VARNING Häll aldrig maskindiskmedel i saltbehållaren. Avhärdaren förstörs! salt. Om en grön skiva syns genom locket, finns tillräckligt med salt. När skivan inte syns, måste man fylla på. Det kan förekomma att den gröna skivan fastnar pga saltresterna. För då flottören uppåt och nedåt så att den lossnar. Skruva först bort locket enligt bilden. Sätt tratten, som följer med diskmaskinen, i behållarens påfyllningshål. Fyll behållaren med salt. Torka bort överflödigt salt, så att locket tätar ordentligt. Skruva fast locket. Allt salt som eventuellt spillts i maskinen måste genast sköljas bort. Kör därför ett komplett program. Av detta skäl är det lämpligt att fylla på salt just när man ska använda maskinen för diskning. INSTÄLLNING AV VATTENHÅRDHET Om du bor i ett område med hårt vatten kan du behöva ändra inställningen på avhärdaren. Inställning till saltdoseraren finns uppe till höger om luckhandtaget. Där finns ett mejselspår. Sätt en mejsel i spåret och vrid till önskad inställning, 1, 2 eller 3, enligt tabellen. Inställning Hårdhet FYLL PÅ SALT I en maskin med avhärdningsfilter måste man fylla på salt i saltbehållaren innan maskinen startas första gången. Använd grovt salt eller specialsalt för diskmaskiner med inbyggt avhärdningsfilter. Mitt i locket till saltbehållaren finns ett kontrollöga, som visar när det är dags att fylla på 1 < 20 dh dh 3 > 35 dh 19

20 FÖR BÄSTA DISKRESULTAT MASKINEN DISKAR DÅLIGT Tänkbara orsaker 1. Spolarmarna hindras i sin rörelse av nedstickande föremål. Kontrollera också att inte hålen i spolarmarna är igensatta. 2. Spolarmarna bromsas av t ex sandkorn på lagringarna. Snurra på spolarmen. Om den löper trögt, lyft av den och torka rent runt fästet. 3. Det kommer inte in tillräckligt med vatten i maskinen. Inloppsslangen kan ha veck eller skarpa böjar. 4. Gammalt diskmedel. Använd inte gammalt eller stelnat diskmedel. Förvara diskmedlet torrt och kallt och i sluten förpackning. Obs! Diskmedel är en färskvara! Undvik storförpackningar. 5. Dåligt diskmedel, prova ett annat. 6. Felaktig dosering av diskmedel. Kontrollera att du doserar efter vattnets hårdhetsgrad. 7. Finsilen sitter inte fast ordentligt, om den är smutsig rengör den. 8. För svagt diskprogram. Byt till ett kraftigare program med högre temperatur. 9. Felaktigt lastat gods. Se till att smutsiga ytor är vända inåt och nedåt. SLÖJA ELLER FLÄCKAR PÅ DET DISKADE GODSET Tänkbara orsaker För att få reda på orsaken till slöjan kan du testa, först med destillerat vatten: droppa på, gnugga och torka. Rent? I så fall kan slöjan bero på något av följande: otillräcklig utpumpning kontrollera att avloppsslangen inte har skarpa böjningar eller veck. glas och koppar har vält under diskningen felaktigt inställd spolglansdoserare- justera, se Spolglansmedel Blev det inte rent med destillerat vatten? Testa då med citronsyra: lös 1 tsk citronsyra i 1 dl kokande vatten. Droppa på, gnugga och torka av. Blev det rent med citronsyra? I så fall kan orsaken vara något av följande: felaktig eller felinställd avhärdare, justera se Inställningar fel typ av salt, byt salt saltbehållaren är tom, påfyllning se Salt mycket hårt vatten, kompensera med surt spolglansmedel fosfatfritt diskmedel i kombination med hårt vatten 20

21 Inte rent i citronsyratestet heller? Då är orsaken troligen för hög temperatur och/eller för mycket diskmedel. En sådan slöja, så kallad etsning, kan tyvärr inte åtgärdas bara förebyggas! Diska glasen i låg temperatur och dosera diskmedel med försiktighet. Kontakta diskmedelstillverkaren. HAR DISKGODSET EN KLADDIG VIT/BLÅ FILM Tänkbara orsaker För hög spolglanskoncentration. Ändra doseringen, se Spolglansmedel. Har du mycket mjukt vatten behöver du eventuellt späda spolglansmedlet med hälften vatten, se Spolglansmedel. FLÄCKAR PÅ ROSTFRITT ELLER SILVER Tänkbara orsaker Vissa matrester såsom senap, majonäs, citron, vinäger, salt och dressing kan orsaka fläckar på rostfritt om de lämnas kvar en längre tid. Skölj bort den här sortens matrester om du inte skall köra maskinen genast. Allt rostfritt kan ge fläckar på silver om de kommer i kontakt under diskningen. Aluminium kan ge märken på annat gods om de kommer i kontakt under diskningen. FLÄCKAR GÅR INTE BORT Tänkbara orsaker Diskmedel utan klor (som rekommederas av miljöskäl) kan misslyckas med att bleka svåra fläckar som t ex te och läppstift. ANDRA FUNDERINGAR Slagljud vid diskning spolarm tar i diskgodset. Slamrande ljud vid diskning disken är inte rätt placerad. Disken blir inte torr du har valt för låg spolglansmedelsdosering, se Spolglansmedel. 21

22 OM MASKINEN INTE FUNGERAR Om maskinen inte fungerar bör du först kontrollera om det kan bero på något enkelt fel, som du själv kan rätta till. Sök felet med hjälp av beskrivningen nedan. MASKINEN STARTAR INTE Tänkbara orsaker 1. Du har glömt att slå på huvudströmbrytaren 2. Luckan är inte ordentligt stängd. 3. En "propp" (säkring) har gått. 4. Stickproppen sitter inte i vägguttaget. 5. Vattenkranen är inte öppnad. DET ÄR VATTEN KVAR I MASKINEN Om maskinen tar in för mycket vatten, startar avloppspumpen automatiskt. Om vattnet trots detta inte pumpas ut, kan felet ha någon av dessa orsaker: Tänkbara orsaker 1. Stopp i avloppsslangen. Kontrollera att ingenting fastnat där avloppsslangen är ansluten till diskbänkens vattenlås. Det kan fastna skräp mot anslutningsrörets mynning. Kontrollera dessutom att det konformade anslutningsröret är kapat så att den invändiga diametern blir så stor som möjligt, dock minst 16 mm. 2. Veck på avloppsslangen. Kontrollera att slangen inte har några veck eller hårda böjar. 3. Silarna igensatta. Rensa grovsil, finsil och filter. 4. Avloppspumpen igensatt. Rensa pumpen. 5. Kontrollera att den svarta/gula passbiten sitter rätt till vänster i bottenbrunnen vid avloppspumpen. 22

23 PRESTANDAINFORMATION EXEMPEL PÅ LASTNING AV DISKMASKINEN DOSERING VID TEST Grytdisk/Normaldisk Huvuddisk 30 gram Standard diskmedel. EN ENERGIMÄRKNING Europa: EN Diskprogram: Normaldisk 55 C Anslutning: Kallvatten Testmetod ljudmätning: IEC Vid ljudmätning skall sparkplåten vara justerad i sitt yttersta läge. Se Installationsanvisningen sidan 8. EN TEKNISKA UPPGIFTER Höjd: mm Bredd: 596 mm Vikt: 48 kg* 51 kg med avhärdare* Kapacitet: 12 IEC-kuvert Vattentryck: 0,15 1,0 MPa 1,5 10 kp/cm 2 (Bar) N/cm 2 Anslutning: Se typskylt Anslutningseffekt: Se typskylt *Vikten kan variera p g a olika specifikationer. 23

24 SNABBGUIDE 1. FYLL KORGARNA Ta bort större matrester och skräp. Du behöver inte skölja tack vare Super Cleaning System. 2. DOSERA DISKMEDEL Diskmedelsfacket har ett mindre fack för fördisk och ett för huvuddisk. 3. SE TILL ATT SPOLARMARNA KAN ROTERA FRITT 4. SLÅ PÅ HUVUDSTRÖMBRYTAREN 5. STÄNG LUCKAN 6. VÄLJ PROGRAM, MASKINEN STARTAR MINIPROGRAMGUIDE PROGRAM AVSPOLNING GRYTDISK 65 NORMALDISK 55 LÄTTDISK GLASDISK SKÖLJPROGRAM TALLRIKSVÄRMNING SÅ ARBETAR MASKINEN Temperatur Torkvärme Nej Ja Ja Ja Ja Ja Ja Art Nr: Rev. 01 Rätten till ändringar förbehålles. Tryckt på miljövänligt papper som uppfyller Miljöförbundets och Naturskyddsföreningens krav. 24
