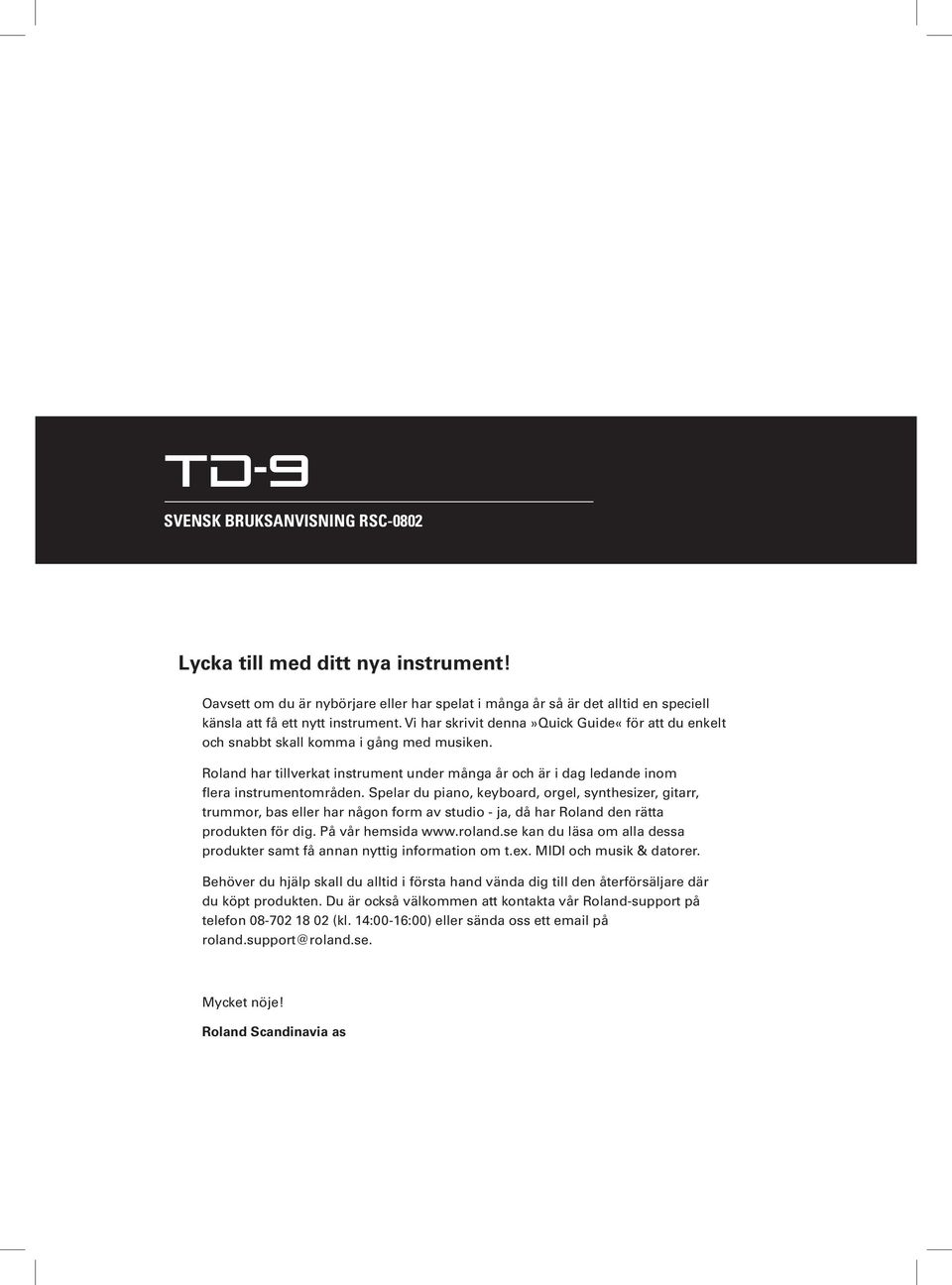

1 TD-9 SVENSK BRUKSANVISNING RSC-0802 Lycka till med ditt nya instrument! Oavsett om du är nybörjare eller har spelat i många år så är det alltid en speciell känsla att få ett nytt instrument. Vi har skrivit denna»quick Guide«för att du enkelt och snabbt skall komma i gång med musiken. Roland har tillverkat instrument under många år och är i dag ledande inom flera instrumentområden. Spelar du piano, keyboard, orgel, synthesizer, gitarr, trummor, bas eller har någon form av studio - ja, då har Roland den rätta produkten för dig. På vår hemsida kan du läsa om alla dessa produkter samt få annan nyttig information om t.ex. MIDI och musik & datorer. Behöver du hjälp skall du alltid i första hand vända dig till den återförsäljare där du köpt produkten. Du är också välkommen att kontakta vår Roland-support på telefon (kl. 14:00-16:00) eller sända oss ett på roland.support@roland.se. Mycket nöje! Roland Scandinavia as

2 INTRODUKTION Gratulerar till ditt nya instrument! Trummodulen TD-9 är hjärtat i ditt digitala trumset som antingen kan vara ett TD-9S eller ett TD-9SX. Modulen har 50 olika trumset sammansatt av de totalt 522 trumljuden, som du också har möjlighet själv att kombinera efter eget tycke och smak. Ljuden kan redigeras individuellt; man kan till exempel välja att stämma och/eller dämpa trummorna på olika sätt, välja cymbalstorlek med mera, samt instrumentens inbördes volym. TD-9 har naturligtvis också inbyggda effekter, som tillför ljuden en ännu större grad av dynamik och närvaro. Utöver de 8 triggers/pads, som hör till det kompletta trumsetet, har du möjlighet att bygga på med ytterligare 2 stycken så att du får ännu fler möjligheter. TD-9 är dessutom fullt MIDI-utrustat, så du kan använda modulens ljud tillsammans med exempelvis en MIDI-sequencer eller dator. Utöver detta innehåller TD-9 en massa praktiska övningsfunktioner som till exempel inbyggd metronom, Quick Rec / Quick Play till inspelning eller uppspelning av ditt trumspel, och den helt nya funktionen Scope, som ger dig möjlighet för att kontrollera om ditt spel är stramt jämfört med den inbyggda metronomen. Utöver alla dessa ting har TD-9 också ett nytt förbättrat användarsätt som är ännu mer lättillgängligt och användarvänligt än tidigare så du är på god väg till många timmars roligt trumspel! På de följande sidorna går vi först igenom olika kontroll- och anslutningsmöjligheter, och går därefter vidare till en närmare beskrivning av hur du använder sakerna i praktiken. Denna svenska Quickguide ger dig en överblick över funktioner och allmän användning av ditt nya instrument så du kan komma igång, men har du behov av mer ingående information, hänvisar vi till den engelska bruksanvisningen Owner s Manual. Kom ihåg att läsa den Quickguide som hör till själva setet och de trumpads du spelar på. Mycket nöje! 2 QUICKGUIDE

3 Frontpanel och undersida POWER knapp (strömbrytare) Sätter på och stänger av modulen. 2. Display Displayen visar dig namnet på det valda trumsetet, när du är i normalt spelläge och växlar till andra skärmbilder, när du väljer andra funktioner som till exempel Edit, Song m.m. 3. VOLUME ratt Här justerar du volymen på huvudutgången på bakpanelen samt hörlursutgången. 4. QUICK REC knapp Används vid inspelning av ditt spel. 5. QUICK PLAY knapp Används vid uppspelning av dina inspelningar. 6. MUTE knapp Med denna knapp kan du stänga av/sätta på trumspåret, när du spelar upp en av de inbyggda låtarna. 7. SONG knapp Denna knapp använder du, om du vill spela upp en låt, eller ha tillgång till inställningarna för uppspelningen. Så kommer du in på SONG menyn. QUICKGUIDE 3

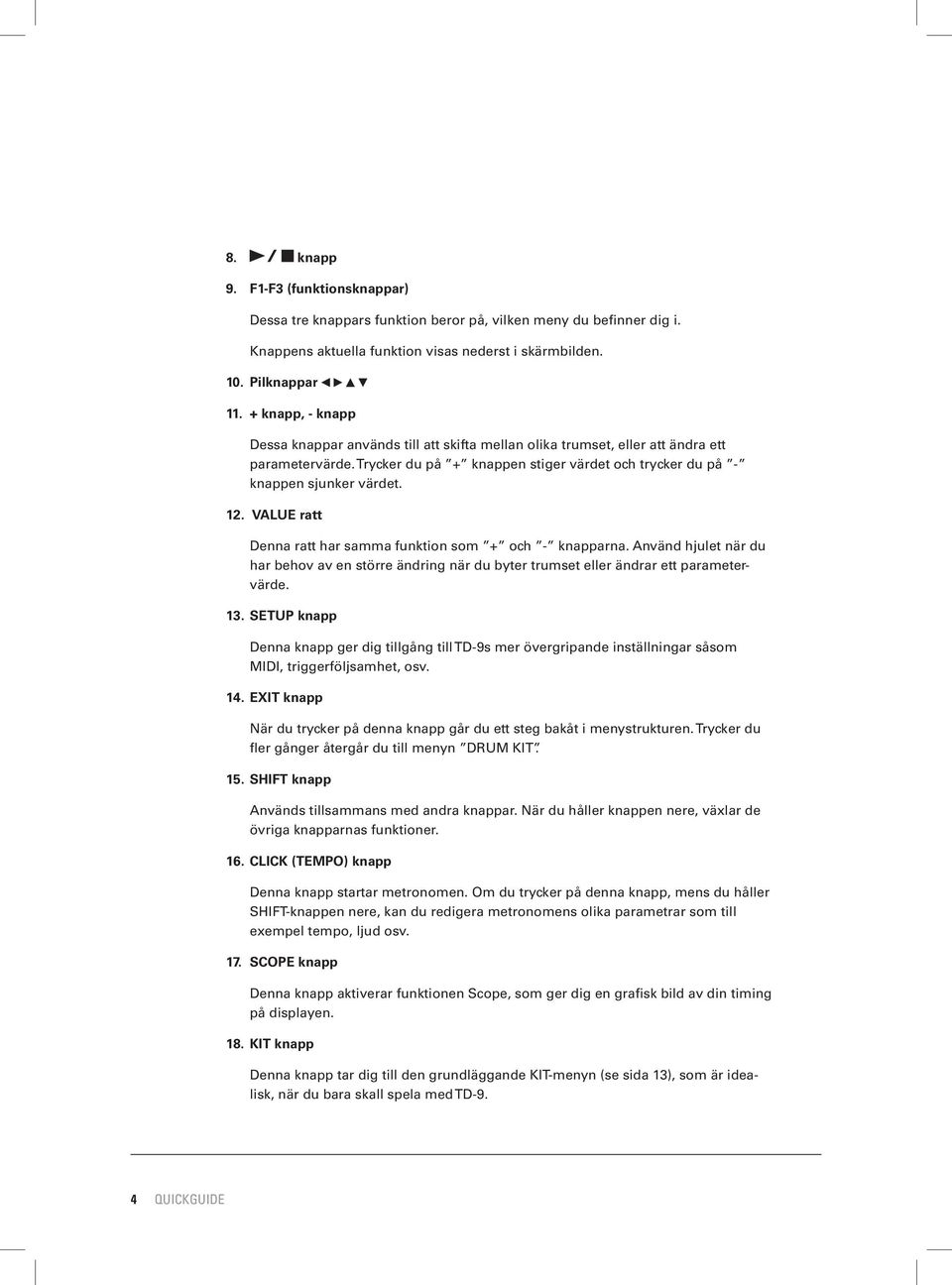

4 8. knapp 9. F1-F3 (funktionsknappar) Dessa tre knappars funktion beror på, vilken meny du befinner dig i. Knappens aktuella funktion visas nederst i skärmbilden. 10. Pilknappar knapp, - knapp Dessa knappar används till att skifta mellan olika trumset, eller att ändra ett parametervärde. Trycker du på + knappen stiger värdet och trycker du på - knappen sjunker värdet. 12. VALUE ratt Denna ratt har samma funktion som + och - knapparna. Använd hjulet när du har behov av en större ändring när du byter trumset eller ändrar ett parametervärde. 13. SETUP knapp Denna knapp ger dig tillgång till TD-9s mer övergripande inställningar såsom MIDI, triggerföljsamhet, osv. 14. EXIT knapp När du trycker på denna knapp går du ett steg bakåt i menystrukturen. Trycker du fler gånger återgår du till menyn DRUM KIT. 15. SHIFT knapp Används tillsammans med andra knappar. När du håller knappen nere, växlar de övriga knapparnas funktioner. 16. CLICK (TEMPO) knapp Denna knapp startar metronomen. Om du trycker på denna knapp, mens du håller SHIFT-knappen nere, kan du redigera metronomens olika parametrar som till exempel tempo, ljud osv. 17. SCOPE knapp Denna knapp aktiverar funktionen Scope, som ger dig en grafisk bild av din timing på displayen. 18. KIT knapp Denna knapp tar dig till den grundläggande KIT-menyn (se sida 13), som är idealisk, när du bara skall spela med TD-9. 4 QUICKGUIDE

5 19. USB minne Här kan du ansluta ett USB-minne (säljes separat). 20. Hörlursuttag Här kan du ansluta ett set stereohörlurar. Signalen i huvudutgångarna på bakpanelen blir inte urkopplade när du ansluter ett set hörlurar 21. TRIGGER INPUT ingångar Här ansluter du den medföljande specialkabel, som kopplar ihop TD-9 med tillhörande trumpads och pedaler. 22. Kabelhållare Här kan du fästa kabeln från strömförsörjningen så du slipper strömavbrott om någon drar i sladden. 23. Hållare till montering av ljudmodulen Här skruvar du fast det medföljande monteringsbeslaget så du kan montera TD-9 på ditt trumstativ. 24. Security Slot Beslag till stöldskydd.. (Extrautrustning; mer info på Bakpanel Strömförsörjningskontakt Här du den medföljande strömförsörjningen. 2. OUTPUT telekontakt (L/MONO, R) Utgång för samtliga ljud i TD-9. Använd denna utgång när du skall sända signalen till en förstärkare, eller annan extern ljudutrustning. Arbetar du i mono, skall du endast ta signalen från telekontakten L/MONO. QUICKGUIDE 5

6 3. MIX IN telekontakt Här ansluter du en extern ljudkälla som exempelvis en MP3- eller CD-spelare. Det ljud du skickar in via MIX IN kommer också att höras i både lineutgångarna och hörlursutgången. * Om du vill justera volymen för denna ingång, skall du göra det på den externa ljudkällan. 4. MIDI OUT/THRU kontakt Använd denna kontakt när du vill använda dina trumpads till att spela med externa MIDI ljudmoduler, eller spela in med en sequencer. 5. MIDI IN kontakt Använd denna kontakt till att trigga TD-9s ljud via en MIDI-utrustad sequencer eller trumpad. 6. TRIGGER IN telekontakt (AUX, CRASH2) Här kan du bygga på ditt trumset med fler pads. 6 QUICKGUIDE

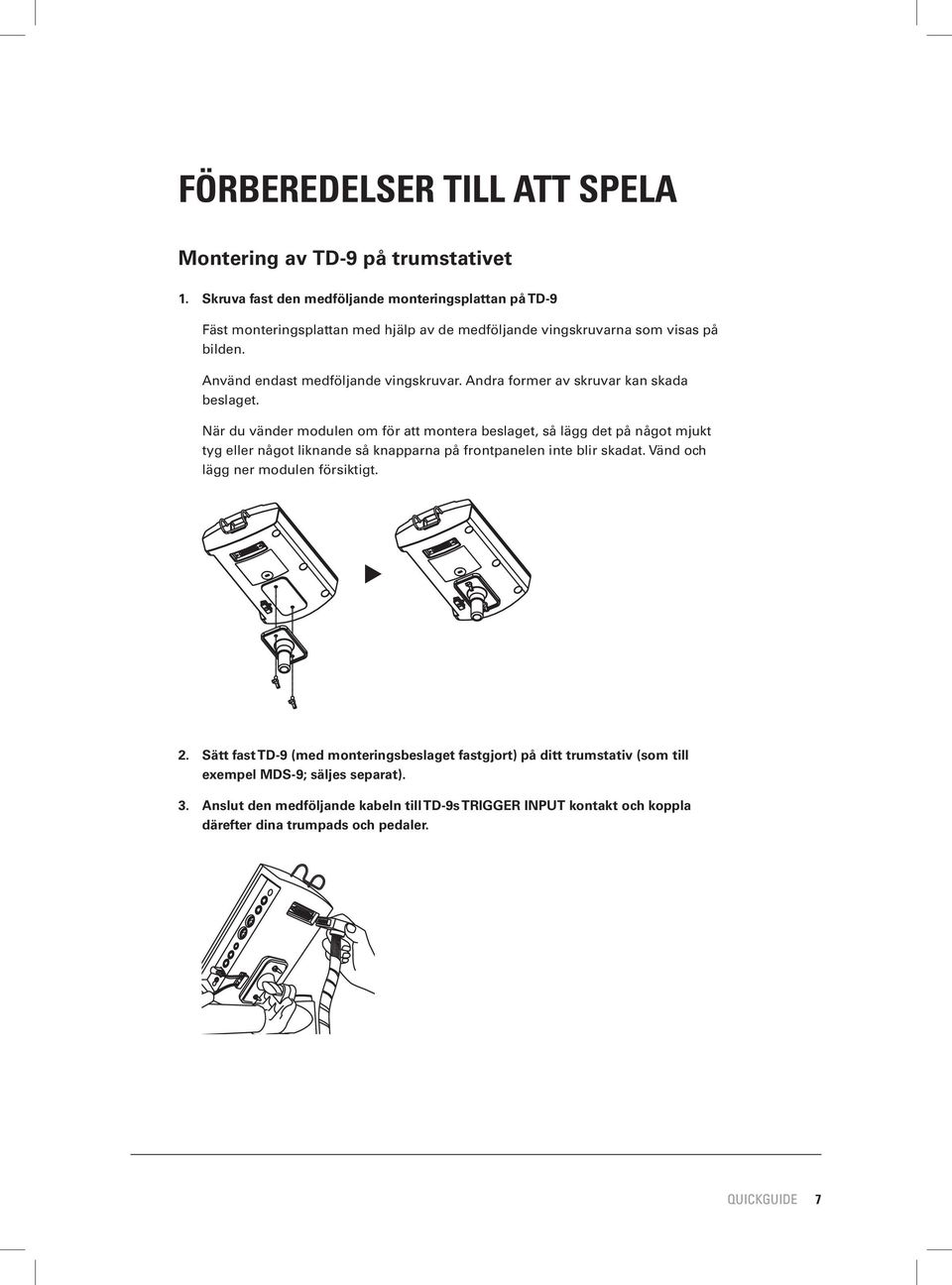

7 Förberedelser till att spela Montering av TD-9 på trumstativet 1. Skruva fast den medföljande monteringsplattan på TD-9 Fäst monteringsplattan med hjälp av de medföljande vingskruvarna som visas på bilden. Använd endast medföljande vingskruvar. Andra former av skruvar kan skada beslaget. När du vänder modulen om för att montera beslaget, så lägg det på något mjukt tyg eller något liknande så knapparna på frontpanelen inte blir skadat. Vänd och lägg ner modulen försiktigt. 2. Sätt fast TD-9 (med monteringsbeslaget fastgjort) på ditt trumstativ (som till exempel MDS-9; säljes separat). 3. Anslut den medföljande kabeln till TD-9s TRIGGER INPUT kontakt och koppla därefter dina trumpads och pedaler. QUICKGUIDE 7

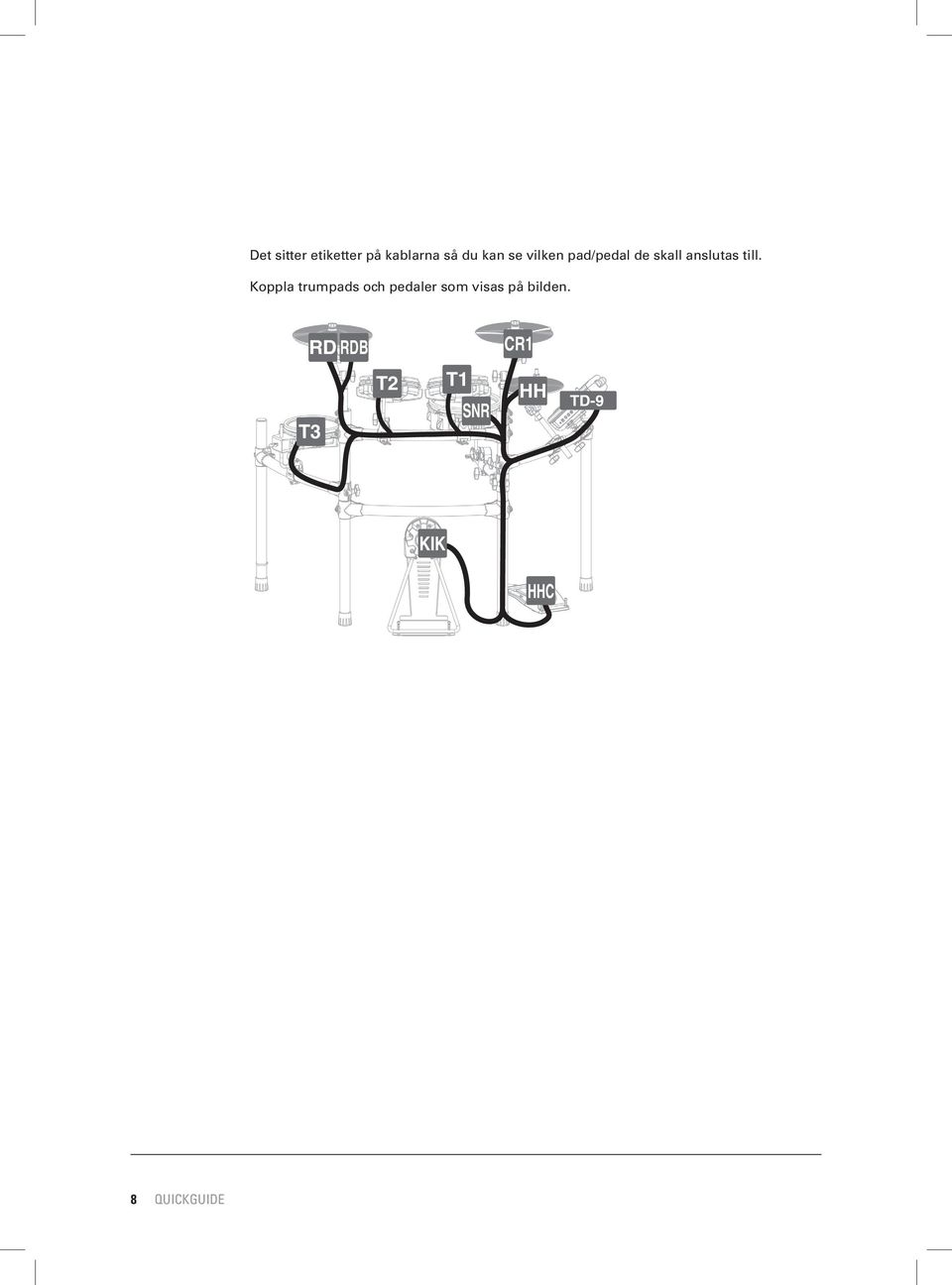

8 Det sitter etiketter på kablarna så du kan se vilken pad/pedal de skall anslutas till. Koppla trumpads och pedaler som visas på bilden. RD RDB CR1 T3 T2 T1 SNR HH TD-9 KIK HHC 8 QUICKGUIDE

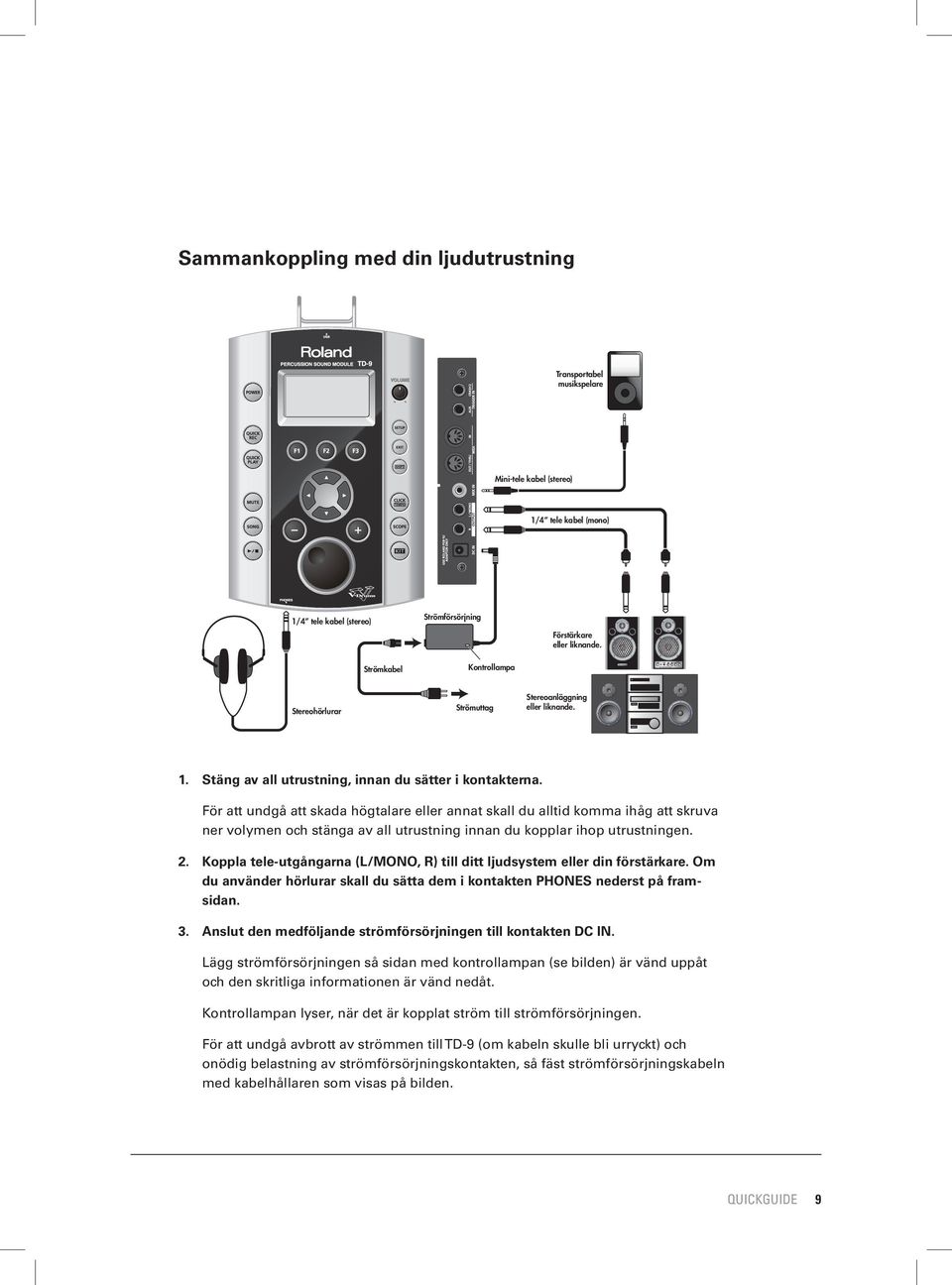

9 Sammankoppling med din ljudutrustning Transportabel musikspelare Mini-tele kabel (stereo) 1/4 tele kabel (mono) 1/4 tele kabel (stereo) Strömkabel Strömförsörjning Kontrollampa Förstärkare eller liknande. Stereohörlurar Strömuttag Stereoanläggning eller liknande. 1. Stäng av all utrustning, innan du sätter i kontakterna. För att undgå att skada högtalare eller annat skall du alltid komma ihåg att skruva ner volymen och stänga av all utrustning innan du kopplar ihop utrustningen. 2. Koppla tele-utgångarna (L/MONO, R) till ditt ljudsystem eller din förstärkare. Om du använder hörlurar skall du sätta dem i kontakten PHONES nederst på framsidan. 3. Anslut den medföljande strömförsörjningen till kontakten DC IN. Lägg strömförsörjningen så sidan med kontrollampan (se bilden) är vänd uppåt och den skritliga informationen är vänd nedåt. Kontrollampan lyser, när det är kopplat ström till strömförsörjningen. För att undgå avbrott av strömmen till TD-9 (om kabeln skulle bli urryckt) och onödig belastning av strömförsörjningskontakten, så fäst strömförsörjningskabeln med kabelhållaren som visas på bilden. QUICKGUIDE 9

10 Nu är du klar att sätta på din TD Skruva ner volymen helt[volume] 2. Gör det samma med eventuellt ansluten ljudutrustning 3. Tryck på [POWER] knappen Efter ett ögonblick lyser [POWER] knappen. * TD-9 har en inbyggd skyddskrets, som behöver ett par sekunder innan modulen är igång och fungerar normalt. 4. Sätt på och skruva upp volymen på ansluten ljudutrustning 5. Slå upprepade gånger på en trumpad, mens du gradvist skruvar upp till en lämplig volym. Nu är du klar att börja spela men först skall du se till att justera skinnen på dina trumpads, så du undgår att skada skinnen, vilket lätt kan ske, om de till exempel sitter för löst. Det kan du läsa om i setets egen Quickguide. 10 QUICKGUIDE

11 När du skall stänga av modulen igen, gör du följande: 1. Skruva ner volymen på TD-9 och all eventuellt ansluten ljudutrustning. 2. Stäng av ansluten ljudutrustning. 3. Håll [POWER] knappen nere, tills skärmen visar: POWER OFF. Efter ett ögonblick släcks lampan i knappen och modulen är nu avstängd. QUICKGUIDE 11

12 Välj ett trumset Ett trumset (DRUM KIT) är en kombination av ljud och inställningar för var enskild trumpad och pedal, såväl som effekter. Drum Kit 50 Drum Kit 1 Pad Settings KICK SNARE TOM1 TOM2 Head Head Head Head Rim Rim Rim TOM3 HI-HAT CRASH1 CRASH2 Head Head Head Head Rim Rim Rim 7 Rim RIDE BELL AUX Head Head Rim Rim Rim Instrument settings Instrument, EDIT Mixer settings Volume, Pan Ambience Send Level MIDI settings Ambience settings ON/OFF, Room Type, Wall Type, etc. Equalizer settings On/off, high range and low range adjustments Settings Affecting the Entire Drum Kit Volume, Drum Kit Name 12 QUICKGUIDE

13 Välj ett trumset 1. Tryck på knappen [KIT]. Knappen [KIT] lyser upp och menyn DRUM KIT visas i displayen. Översikt över DRUM KIT menyn Denna är TD-9s grundläggande meny som kommer fram när du trycker på [KIT] knappen. D A B C A: Trumsetets nummer B: Trumsetets namn C: Undertitel (typ, tidsperiod) D: Här står det antingen H för Head Shot (skinnslag) (se nästa avsnitt om spelsätt) eller R för Rim Shot (kantslag). 2. Välj ett trumset med hjälp av [+/-] knapparna eller [VALUE] hjulet. KOM IHÅG: Skulle du någonsin gå vilse bland menyerna i TD-9 kan du alltid trycka på [KIT] knappen, som tar dig direkt tillbaka till DRUM KIT menyn. QUICKGUIDE 13

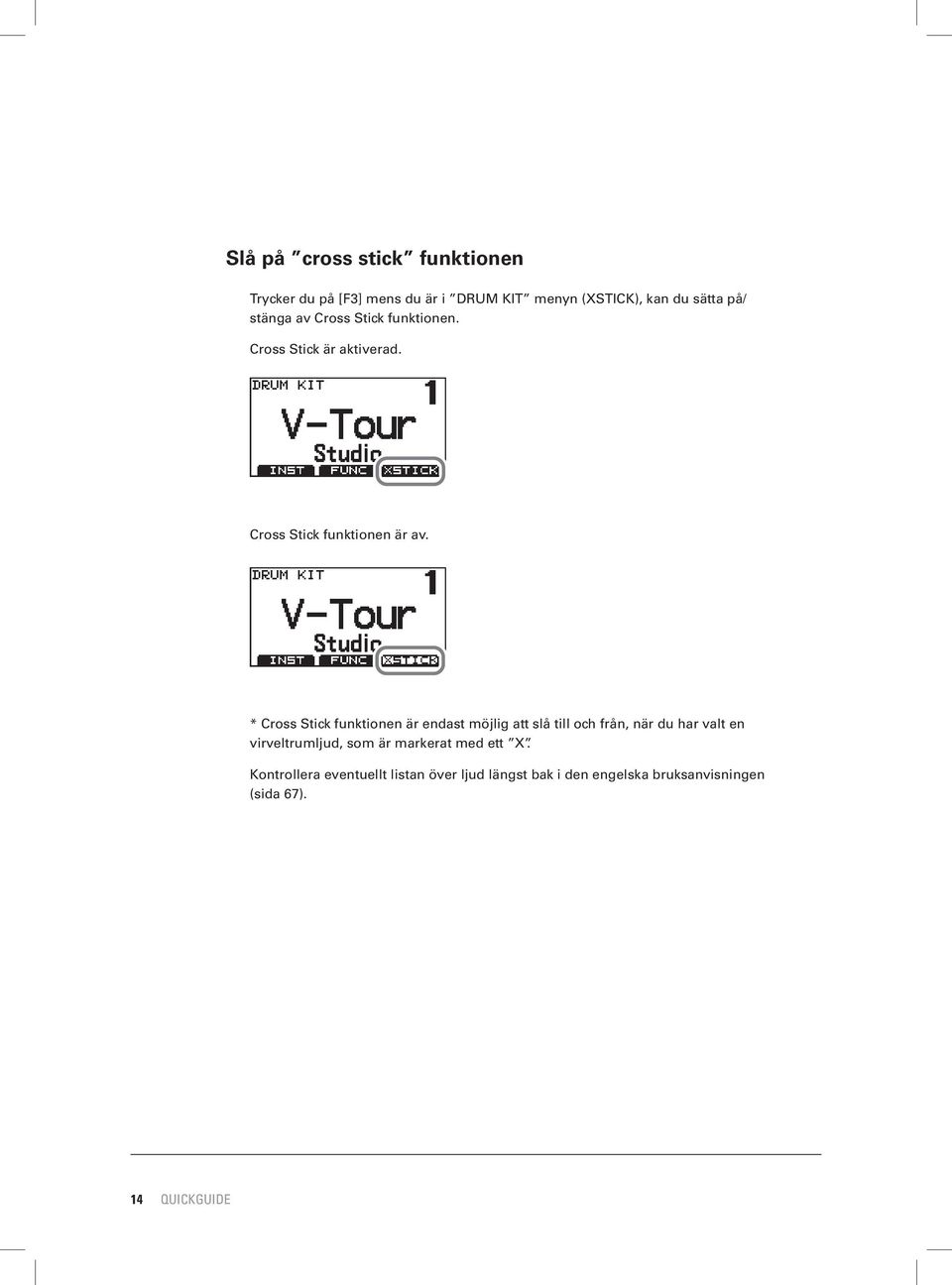

14 Slå på cross stick funktionen Trycker du på [F3] mens du är i DRUM KIT menyn (XSTICK), kan du sätta på/ stänga av Cross Stick funktionen. Cross Stick är aktiverad. Cross Stick funktionen är av. * Cross Stick funktionen är endast möjlig att slå till och från, när du har valt en virveltrumljud, som är markerat med ett X. Kontrollera eventuellt listan över ljud längst bak i den engelska bruksanvisningen (sida 67). 14 QUICKGUIDE

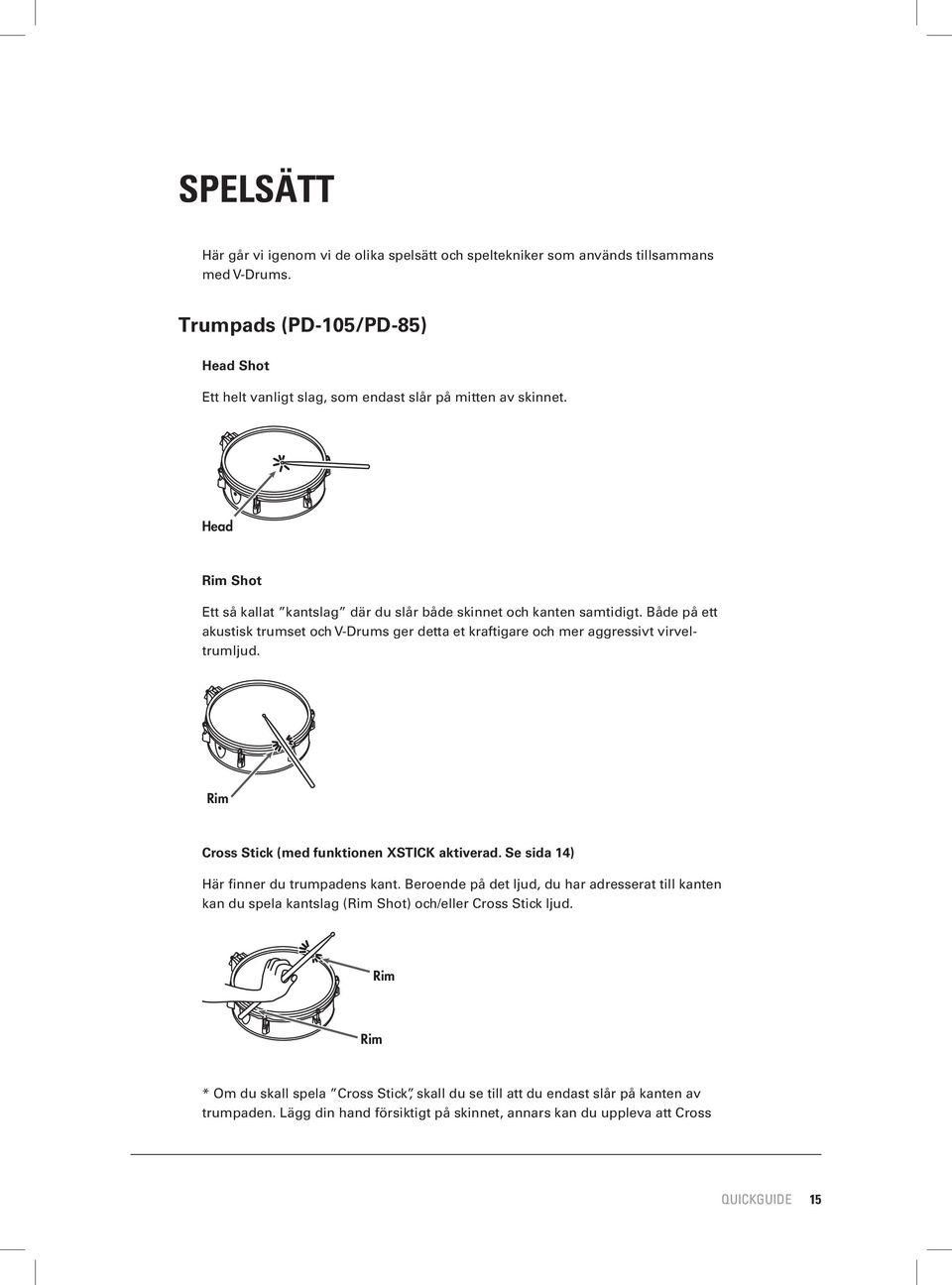

15 Spelsätt Här går vi igenom vi de olika spelsätt och speltekniker som används tillsammans med V-Drums. Trumpads (PD-105/PD-85) Head Shot Ett helt vanligt slag, som endast slår på mitten av skinnet. Head Rim Shot Ett så kallat kantslag där du slår både skinnet och kanten samtidigt. Både på ett akustisk trumset och V-Drums ger detta et kraftigare och mer aggressivt virveltrumljud. Rim Cross Stick (med funktionen XSTICK aktiverad. Se sida 14) Här finner du trumpadens kant. Beroende på det ljud, du har adresserat till kanten kan du spela kantslag (Rim Shot) och/eller Cross Stick ljud. Rim Rim * Om du skall spela Cross Stick, skall du se till att du endast slår på kanten av trumpaden. Lägg din hand försiktigt på skinnet, annars kan du uppleva att Cross QUICKGUIDE 15

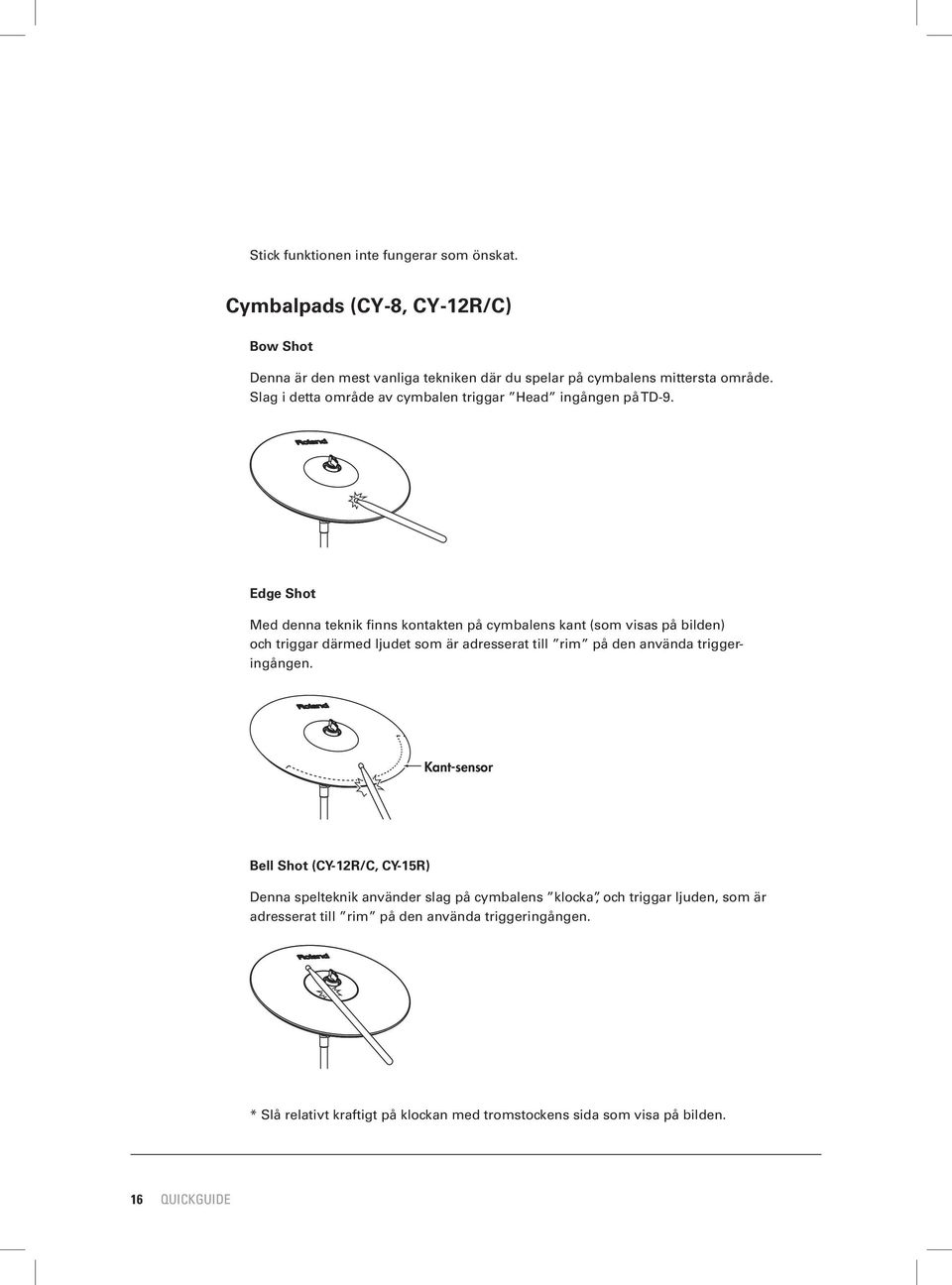

16 Stick funktionen inte fungerar som önskat. Cymbalpads (CY-8, CY-12R/C) Bow Shot Denna är den mest vanliga tekniken där du spelar på cymbalens mittersta område. Slag i detta område av cymbalen triggar Head ingången på TD-9. Edge Shot Med denna teknik finns kontakten på cymbalens kant (som visas på bilden) och triggar därmed ljudet som är adresserat till rim på den använda triggeringången. Kant-sensor Bell Shot (CY-12R/C, CY-15R) Denna spelteknik använder slag på cymbalens klocka, och triggar ljuden, som är adresserat till rim på den använda triggeringången. * Slå relativt kraftigt på klockan med tromstockens sida som visa på bilden. 16 QUICKGUIDE

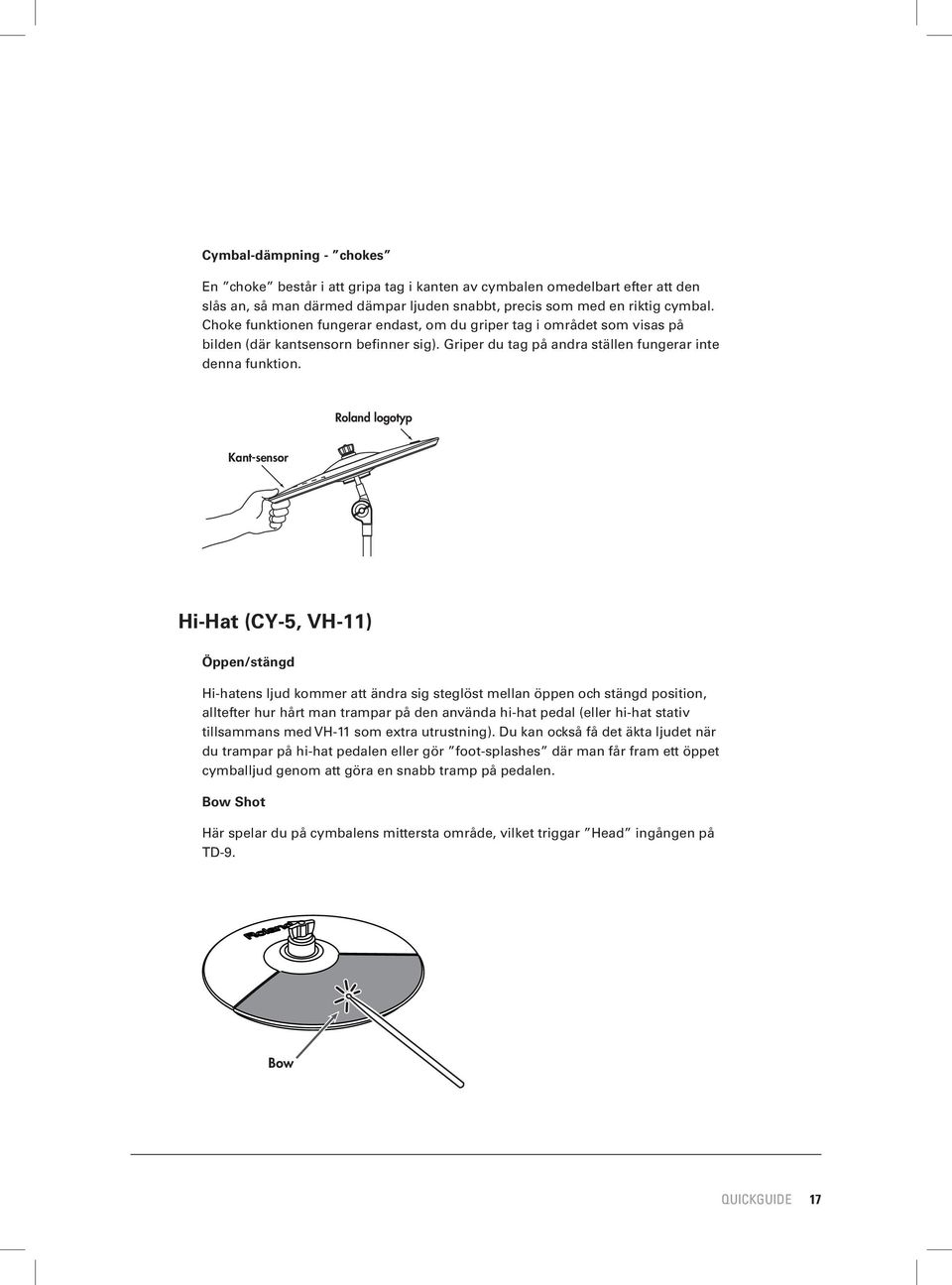

17 Cymbal-dämpning - chokes En choke består i att gripa tag i kanten av cymbalen omedelbart efter att den slås an, så man därmed dämpar ljuden snabbt, precis som med en riktig cymbal. Choke funktionen fungerar endast, om du griper tag i området som visas på bilden (där kantsensorn befinner sig). Griper du tag på andra ställen fungerar inte denna funktion. Roland logotyp Kant-sensor Hi-Hat (CY-5, VH-11) Öppen/stängd Hi-hatens ljud kommer att ändra sig steglöst mellan öppen och stängd position, alltefter hur hårt man trampar på den använda hi-hat pedal (eller hi-hat stativ tillsammans med VH-11 som extra utrustning). Du kan också få det äkta ljudet när du trampar på hi-hat pedalen eller gör foot-splashes där man får fram ett öppet cymballjud genom att göra en snabb tramp på pedalen. Bow Shot Här spelar du på cymbalens mittersta område, vilket triggar Head ingången på TD-9. Bow QUICKGUIDE 17

18 Edge Shot Med denna teknik finns kontakten på hi-hatens kant (som visas på bilden) och triggar därmed ljuden som skickas till rim på den använda triggeringången. Edge 18 QUICKGUIDE

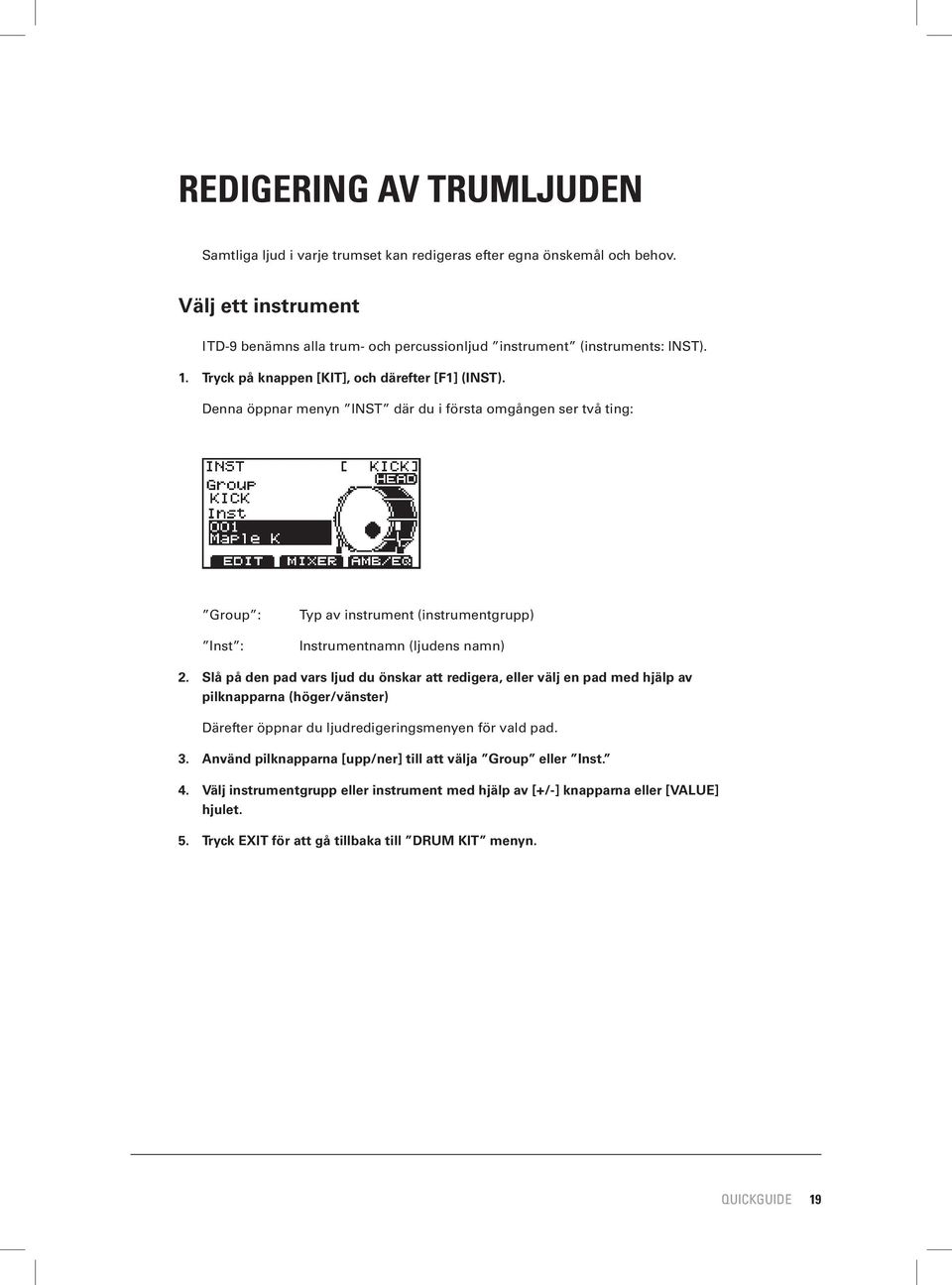

19 Redigering av trumljuden Samtliga ljud i varje trumset kan redigeras efter egna önskemål och behov. Välj ett instrument I TD-9 benämns alla trum- och percussionljud instrument (instruments: INST). 1. Tryck på knappen [KIT], och därefter [F1] (INST). Denna öppnar menyn INST där du i första omgången ser två ting: Group : Inst : Typ av instrument (instrumentgrupp) Instrumentnamn (ljudens namn) 2. Slå på den pad vars ljud du önskar att redigera, eller välj en pad med hjälp av pilknapparna (höger/vänster) Därefter öppnar du ljudredigeringsmenyen för vald pad. 3. Använd pilknapparna [upp/ner] till att välja Group eller Inst. 4. Välj instrumentgrupp eller instrument med hjälp av [+/-] knapparna eller [VALUE] hjulet. 5. Tryck EXIT för att gå tillbaka till DRUM KIT menyn. QUICKGUIDE 19

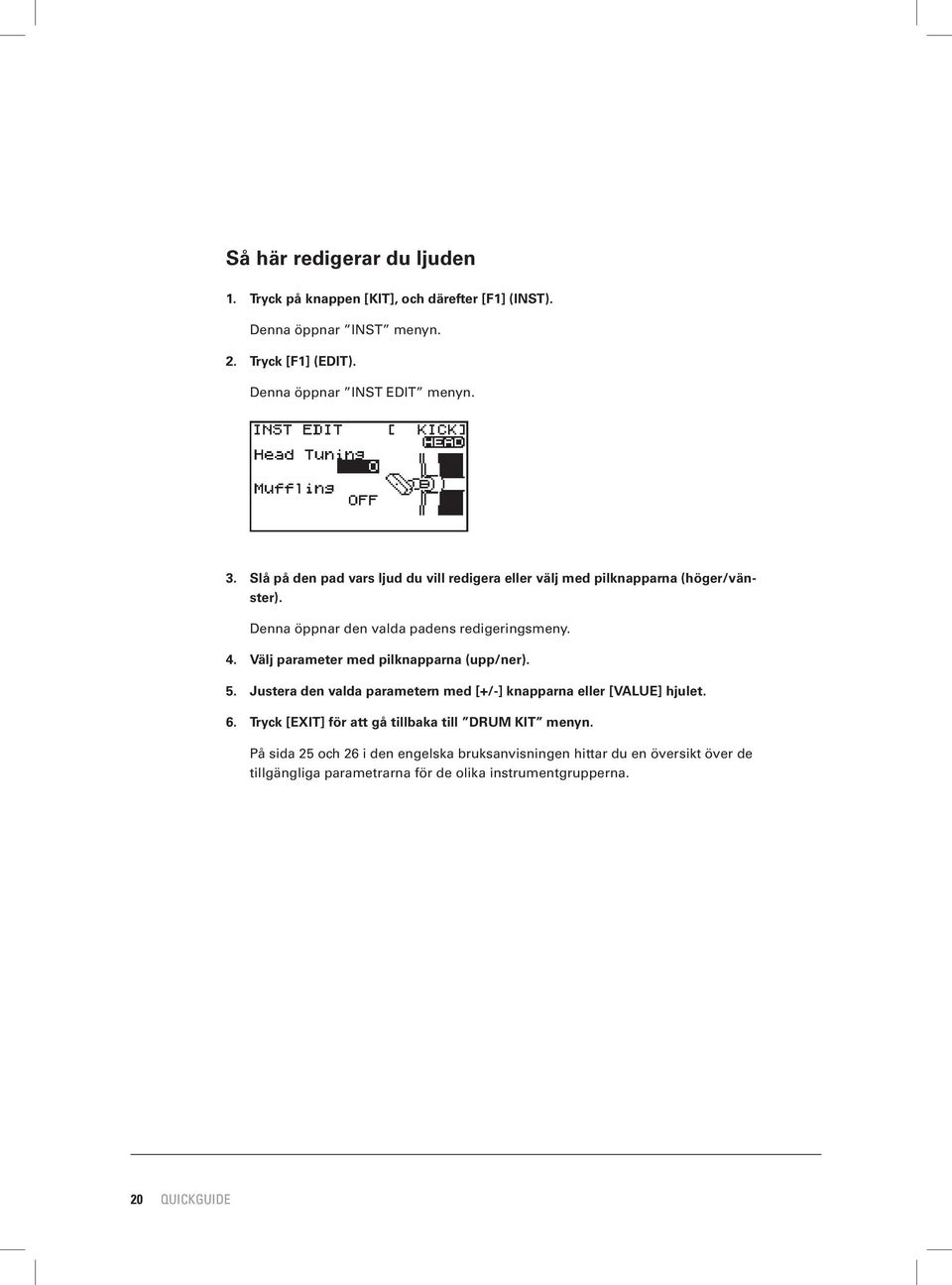

20 Så här redigerar du ljuden 1. Tryck på knappen [KIT], och därefter [F1] (INST). Denna öppnar INST menyn. 2. Tryck [F1] (EDIT). Denna öppnar INST EDIT menyn. 3. Slå på den pad vars ljud du vill redigera eller välj med pilknapparna (höger/vänster). Denna öppnar den valda padens redigeringsmeny. 4. Välj parameter med pilknapparna (upp/ner). 5. Justera den valda parametern med [+/-] knapparna eller [VALUE] hjulet. 6. Tryck [EXIT] för att gå tillbaka till DRUM KIT menyn. På sida 25 och 26 i den engelska bruksanvisningen hittar du en översikt över de tillgängliga parametrarna för de olika instrumentgrupperna. 20 QUICKGUIDE

21 Övningsfunktioner Trumsetet är ju i hög grad ett ensembleinstrument och med TD-9 har du fler olika möjligheter att göra ditt spel till en del av ett musikaliskt sammanhang. Dessa möjligheter skall vi nu se på: Spel med till de inbyggda låtarna eller ljudfiler från ett USB-minne TD-9 innehåller 50 inbyggda låtar i varierande stilarter, som du kan få mycket glädje av att öva till. Du kan också spela på TD-9, mens du lyssnar till låtarna (ljudfiler) från ett USBminne. Låtfunktioner De inbyggda låtarna består av tre delar: Drum, Percussion samt Bass & Others. De enskilda delarna kan stängas av individuellt och låtens tempo kan också justeras. * Bas-delen kan inte stängas av för sig. Song Drum Percussion Bass Others Ljudfiler som kan spelas upp på TD-9 Följande ljudformat kan spelas upp på TD-9: WAV: Samplerate: 44.1 khz, 8/16/24 bit linjär PCM Ljudfilerna skall ligga i roten på ditt USB-minne. QUICKGUIDE 21

22 På TD-9 får låten samma namn som ljudfilen Filnamnet skall skrivas med ASCII teckenuppsättning TD-9 kan endast använda ljudfiler med ett namn på under 95 tecken (utan suffix). Rekommenderad längd: 12 tecken eller färre. TD-9 kan hantera upp till 99 ljudfiler. Filernas storlek får inte överstiga 2 GB Anslutning av USB-minne Sätt försiktigt USB-minnet i kontakten på baksidan. Tag inte ut USB-minnet mens lampan blinkar för dataöverförelse. Det kan skada USB-minnet och/eller data. Sätt aldrig andra typer av enheter än ett USB-minne i USB-kontakten. 22 QUICKGUIDE

23 Välj och spela upp en intern låt 1. Tryck på [SONG]. Knappen lyser och SONG menyn öppnar. 2. Välj en låt med antingen [+/-] knapparna eller [VALUE] hjulet. 3. Tryck på knappen [ / ]. Symbolen lyser upp i displayen och låten börjar. 4. Vill du stoppa uppspelningen, så tryck [ / ] igen. Symbolen stänger av i displayen och du vänder tillbaka till låtens början. Ställ in låtens tempo * Denna funktion fungerar inte med externa låtar (ljudfiler) från ett USB-minne. 1. Tryck på [TEMPO] knappen mens du håller [SHIFT] knappen nere. Denna öppnar TEMPO menyn. 2. Justera tempot med antingen [+/-] knapparna eller [VALUE] hjulet. 3. Tryck på knappen [SONG] för att gå tillbaka till SONG menyn eller tryck eventuellt på [KIT]. Välj och spela upp en låt från USB-minne Låtarna (ljudfiler) på ett USB-minne kommer efter de interna låtarna. 1. Med [+/-] knapparna eller [VALUE] hjulet bläddrar du igenom de interna låtarna tills skärmen visar EXTERNAL SONG. * Du kan också trycka [SONG] mens du håller [SHIFT] knappen nere för att gå direkt till de externa låtarna. 2. Tryck [ / ]. Symbolen [ ill ] visas och låten spelas upp. QUICKGUIDE 23

24 3. För att avbryta uppspelningen trycker du på [ / ] igen. Symbolen släcks i displayen och du vänder tillbaka till låtens början. 24 QUICKGUIDE

25 Spel till musik via MIX IN Genom att ansluta en musik/cd-spelar upp eller annan ljudkälla till ingången MIX IN kan du till exempel spela på TD-9 till dina favoritlåtar. 1. Skruva först ner volymen på TD-9 och din musikspelare. 2. Anslut därefter kabeln mellan uppspelaren och TD-9 som visas på bilden Portable Audio Player Stereo mini plug 3. Sätt på musiken på din musikspelare. 4. Skruva därefter upp volymen på din spelare upp och därefter TD-9. Alla ljud som skickas in i TD-9 via MIX IN kommer också i både ljudutgångarna på baksidan och i hörlursutgången. Har du behov av att justera musikens volym jämfört med TD-9s egena ljud när du använder MIX IN skall du reglera nivån på din externa musikspelare. QUICKGUIDE 25

26 Övningsfunktioner Med TD-9 får du också ett antal möjligheter som lämpar sig perfekt till övningsbruk, såsom Metronom, Quick Rec/Quick Play och Scope. Dessa möjligheter skall vi nu gå igenom: Att starta metronomen 1. Tryck på knappen [CLICK (TEMPO)]. [CLICK (TEMPO)] symbolen lyser upp i displayen och metronomen startar. 2. Spel med till metronomen eller stoppa den genom att trycka på knappen igen. Metronom inställningar Du har diverse möjligheter att ändra metronomens tempo, ljud och taktart. 1. Håll [SHIFT] knappen nere mens du trycker [CLICK (TEMPO)]. Denna öppnar TEMPO menyn. 2. Välj menyn för den parameter, du vill justera. Tempo: Ljud: Tryck [F1] (TEMPO) Tryck [F2] (INST) Taktart, inräkning, m.m.: Tryck [F3] (TIMSIG) 26 QUICKGUIDE

27 3. Välj parameter med pilknapparna 4. Justera parametern med hjälp av [+/-] knapparna eller [VALUE] hjulet 5. Tryck [EXIT] för att gå tillbaka till DRUM KIT menyn eller tryck eventuellt på [KIT]. QUICKGUIDE 27

28 QUICK REC / QUICK PLAY TD-9 har en inbyggd QUICK REC funktion som ger dig möjlighet att enkelt spela in ditt spel samt en QUICK PLAY funktion, som ögonblickligen spelar upp det du just har spelat in. Denna är ett otroligt praktiskt och användbart övningsredskap så du kan spela in och utvärdera ditt spel. QUICK REC 1. Tryck på [QUICK REC]. [QUICK REC] symbolen lyser upp i displayen och [QUICK REC] menyn öppnas. 2. Justera tempot med hjälp av [+/-] knapparna eller [VALUE] hjulet * Du kan välja att ha metronomen aktiverad som en fast del av QUICK REC funktionen under metronomens inställningar för taktart (TIMSIG). Du kan också bara trycka på knappen [CLICK (TEMPO)] så metronomen slås från. 3. Slå på en trumpad eller trampa på en pedal och inspelningen börjar. 4. Tryck [QUICK REC] för att avbryta inspelningen igen. Du kan också välja att spela in dig själv mens du spelar till en av TD-9s inbyggda låtar. Låtens eget trumspår stängs då av automatiskt. 1. Välj först det trumset du önskar att spela in med. 2. Välj därefter den låt du önskar att spela till. (se avsnittet om de interna låtarna på sida 23) 3. Tryck [QUICK REC] 28 QUICKGUIDE

29 4. Justera tempot med hjälp av [+/-] knapparna eller [VALUE] hjulet 5. Tryck [ / ]. Inspelningen börjar med det samma. Om du har valt 1 eller 2 takters inräkning under metronom-inställningarna kommer du först att höra inräkningen varefter inspelningen börjar. 6. Tryck [ / ] igen för att avbryta inspelningen. * Var gång du gör en ny inspelning raderas den gamla. Du kan emellertid spara dina inspelningar på ett USB-minne om du vill. Se sida 57 i den engelska bruksanvisningen, om du vill veta mer om denna speciella funktion. QUICK PLAY 1. Tryck [QUICK PLAY] så knappen lyser. QUICK PLAY menyn öppnar och uppspelningen börjar. Du kan använda pilknapparna till att pausa eller spola i din inspelning: [ ] : Går till början av inspelningen. [ ] : Pausfunktion. Tryck på knappen igen för att återuppta uppspelningen. [ ] : Spolar fram till nästa takt. [ ] : Spolar bakåt till föregående takt. 2. Tryck [QUICK PLAY] igen varefter lampan i knappen stängs av och uppspelningen avbryts. QUICKGUIDE 29

30 SCOPE Funktionen SCOPE ger dig en grafisk bild av precisionen i ditt trumspel. Den kan hjälpa dig till att förbättra din timing i det tempo och den taktart du önskar. 1. Tryck [SCOPE] så knappen lyser. Denna öppnar SCOPE menyn. Knappen [CLICK (TEMPO)] lyser upp och metronomen sätter i gång. De rytmiska indelningar du använder som måttstock för ditt eget spel bestäms av metronomens inställningar för taktart (TIMSIG). Vill du ändra tempo eller taktart, skall du ändra dessa under metronomens inställningar (se sida 26) Du kan också särskåda ditt spel i SCOPE mode mens du spelar till en av de inbyggda låtarna. 2. Spela på trumsetet mens du lyssnar till metronomen. Din timing kan avläsas i displayen. Med knapparna [F2] och [F3] kan du zooma ut eller in så det är möjligt att se timingen i ett större eller mindre tidsområde. 3. Vill du gå ifrån SCOPE menyn, så tryck [SCOPE] eller [EXIT]. 30 QUICKGUIDE

31 Sådan avläser du SCOPE menyn Tidsmässig placering av dina slag Exakt timing Hänger efter slaget Driver före slaget Övriga Virveltrumma Basstrumma När din timing är exakt Övriga Virveltrumma Bastrumma När din timing inte är exakt QUICKGUIDE 31

32 Använda effekter och equalizer (AMB/EQ) Med Ambience kan du välja i vilken akustisk miljö dina digitala trummor blir placerade i. Du kan justera rummets storlek, väggbeklädnad och ambiencemikrofonernas placering i rummet. Med TD-9s inbyggda equalizer kan du justera ljudens övergripande klang. 1. Tryck [KIT] och därefter [F1] (INST). Denna öppnar INST menyn. 2. Tryck [F3] (AMB/EQ) 3. Välj antingen AMBIENCE eller EQ med knapparna [F1] eller [F3]. [F1] (AMB): [F3] (EQ): Ambience EQ 4. Välj den önskade parametern med pilknapparna. 5. Justera den önskade parametern med [+/-] knapparna eller [VALUE] hjulet 6. Tryck [EXIT] fler gånger eller en en gång på [KIT] för att gå tillbaka till DRUM KIT menyn. 32 QUICKGUIDE

33 Använd den inbyggda mixern (MIXER) I den inbyggda mixern kan du justera volym och panorering för enskilda trumpads och pedaler. 1. Tryck [KIT] och därefter [F1] (INST). 2. Tryck [F2] (MIXER). Denna öppnar mixer-menyn. Här kan du med [F1], [F2] eller [F3] efter varandra välja mellan tre undermenyer med parametrar för till exempel volym, panorering och setets övergripande volym. Med knappen [F1] väljer du inställningar för volym. Knappen [F2] väljer parametrar för panorering (dvs. skall ljuden ligga till höger, vänster, i mitten eller någonstans emellan). Knappen [F3] öppnar menyn med övergripande ljudinställningar för trumsetet. 3. Välj den önskade menyn med [F1], [F2], eller [F3] och välj trumma antingen med pilknapparna eller genom att slå på motsvarande trumpad. 4. Justera den önskade parametern med [+/-] knapparna eller [VALUE] hjulet 5. När du är färdig, tryck [EXIT] fler gånger eller en gång på [KIT] för att gå tillbaka till DRUM KIT menyn. QUICKGUIDE 33

34 Spara inställningar och QUICK REC inspelningar Alla data i TD-9 kan sparas på ett USB-minne, både inställningar för dina trumset samt inspelningar gjorda med QUICK REC funktionen. Se sida i den engelska bruksanvisningen om du behöver en mer ingående beskrivning av denna speciella funktion. Vi hoppas att denna Quickguide har gett dig en god start med ditt nya instrument som du förhoppningsvis får många nöjsamma stunder med. Det finns många fler tips, tricks och avancerade funktioner beskrivna i TD-9s engelska bruksanvisning som vi rekommenderar att du också läser om du vill ha full överblick över samtliga funktioner. Mycket nöje! 34 QUICKGUIDE

35 ROLANDS ORDLISTA A/D Analog/digital A/D Converter [eng.] Analog till Digital omvandlare. Elektrisk krets som gör om analoga vågformer till en serie av jämnt placerade numeriska värden - en digital signal. AC [eng.] Alternating current - växelström. Accordion [eng.] Dragspel Active Sensing Ett uttryck från MIDI-protokollet: En funktion som kontrollerar att en MIDI-uppkoppling fungerar. Funktionen gör att exempelvis en syntmodul skickar flera korta meddelanden för att kontrollera att uppkopplingen mot mottagaren fungerar (är aktiv). Om AS-meddelandet inte bekräftas kontinuerligt så kommer alla toner i modulen att sluta. Adapter [eng.] Omvandlingsenhet. En adapter kan användas för att omvandla en kabels anslutningsdon till ett annat - t.ex. från rca till telejack. En AC adapter är en strömförsörjningsomvandlare som omvandlar vägguttagets 220 volt till t.ex. 9 volt. ADAT Alesis Digital Audio Tape. En 8-kanals digital bandspelare som använder Super-VHS videoband som lagringsmedium och som utvecklats av Alesis. ADAT är även ett digitalt format för överföring av upp till 8 kanaler audio via ett optiskt interface. ADC Analog-to-Digital Converter, se A/D Converter. Additiv syntes En syntes form där man konstruerar vågformer genom att lägga samman - adderar - olika sinusvågformer, med olika amplitud och frekvenser för att på så vis bygga nya vågformer. Denna syntes kan skapa kraftfulla klanger men kräver mycket datakraft. Se även Subtraktiv syntes. Ad Lib Från latinets Ad Libitum - efter behag. Används i musikaliska sammanhang som en beteckning för improvisation. ADSR [eng.] Attack, Decay, Sustain, Release. Funktioner i en envelopegenerator som kan användas för att styra hur ton skall utvecklas från det en tangent trycks ned, till dess att tangenten släpps upp och tonen klingar ut. Se även den enskilda uppsalgsorden Attac, Decay, Sustain och Release. AES Audio Engineering Society. En internationell organisation av professionella ljudtekniker, tillverkare, audiofirmor etc. som bland annat arrangerar mässor och fastställer standardprotokoll för olika format. AES/EBU Audio Engineering Society/European Broadcasting Union. Detta uttryck används som beteckning av ett digitalt format vars protokoll tagits fram av dessa två organisationer. Formatet använder oftast anslutningar av XLR-typ. ORDBOG

36 Aftertouch [eng.]»eftertryck«. Ett uttryck från MIDI-protokollet som beskriver hur en klaviatur eller ljudgenerator kan fås att reagera genom att trycka litet extra på tangenterna efter det att man tryckt ned dom. Med aftertouch kan man påverka ljuden och tillföra t.ex. vibrato eller andra funktioner genom att trycka litet extra på en tangent. Aftertouch finns i två olika varianter, den vanligaste kallas även för Channel Pressure, eftersom den påverkar alla klingande toner på en och samma MIDI-kanal. Den mer avancerade - och sällsynta varianten - kallas Poly Aftertouch och kan påverka varje ton individuellt. För att Aftertouch skall vara verksamt krävs att både den sändande och den mottagande enheten är försedd med denna möjlighet. AIFF Audio Interchange File Format, ett ljudfilsformat som utvecklats av Apple och används främst i Macintoshdatorer. Aktiv högtalare En aktiv högtalare (eller aktiv monitor), är en högtalare med en eller flera inbyggda förstärkare. Algoritm En algoritm är en metod för att lösa ett matematiskt problem. Inom området ljudteknik används detta begrepp ofta för att beskriva att en digital apparat kan utföra en viss funktion, t.ex. skapa en rumsklang eller simulera en gitarrförstärkare. Ambience [eng.] Ambiens, rumskänsla, kort rumsklang. En ambiens är de korta, tidiga reflektioner som uppstår t.ex. när ett ljud spelas upp ett stort eller litet rum. Ambienser uppstår i de flesta miljöer, från kaffeburkar till jättestora hangarer. En ambiens särskiljs ofta ifrån de längre rumsklanger som senare uppstår i större lokaler och som mer tydligt uppfattas som en längre efterklang. Amp [eng.] Amplifier, förstärkare som ökar en signals nivå. Amplitude Används som ett mått på en vågform eller signals nivå, d.v.s måttet mellan 0 och den maximala nivån. Ju högre en är, desto starkare signal. Analog Den snustorra beskrivningen är»kontinuerlig«. En elektrisk krets med en kontinuerligt förändrad elektrisk ström. Ordets ursprung ligger i att en elektrisk signal kan anses att var likadan - analog - med den ursprungliga signalen. Anslagskänslighet Se Velocity. Apple Amerikansk datortillverkare som producerar Macintosh datorer, tillbehör och mjukvara. Även trevligt mellanmål som påstås hjälpa mot doktorer - äpple. Application [eng.] Applikation, engelskt ord för datorprogram. Arpeggiator [eng.] Ursprungligen från det italienska uttrycket Arpeggio -»som en harpa«. I en synthesizer är detta en funktion som kan producera ett s.k. brutet ackord. Arpeggiot spelar upp alla de toner du trycker ned på klaviaturen i ett rytmiskt förlopp. ASCII American Standard Code for Information Interchange, ett kommunikationsprotokoll som används av datorer för alla de tecken (bokstäver, siffror etc.) som används. ASIO Förkortning av Audio Stream Input Output, ett protokoll utvecklat av tillverkaren Steinberg för kommunikation mellan dator, ljudkort och programvara. ORDBOG

37 Atari Amerikansk datortillverkare som var en av de första med att integrera ett MIDI-interface i en dator och fick på så vis många mjukvarutillverkare att skriva program för deras ST-modeller. Om någon datormodell kan sägas ha varit tongivande under de första åren då datorn tog ett kliv in i musikvärlden så är det ST-modellerna. Attack [eng.] Angrepp. Ett ljud kan sägas ha en attacktid, vilket är den tid det tar från det första anslaget till dess att ljudet når sitt maximum. En trumma eller en pianoton har en kortare attack tid än t.ex. en bastuba. Attacktiden är en mycket vanlig funktion i en synts envelopegenerator och representerar tiden det tar från första anslaget till ett maximum. Attenuate [eng.] Dämpning, av t.ex. en audiosignal. Audio [eng.] Ljud. Från latinets»audire«, som betyder höra. Autotune Namnet på en DSP-effekt som utvecklats av det amerikanska företaget Antares. Denna effekt kan justera tonhöjden på inkommande signaler och automatiskt korrigera dessa till en i förväg vald skala. Auxilliary [eng.]»hjälpare, assistent«. I musiksammanhang är detta en benämning på en extra tappning, extra ingång eller buss från t.ex. ett mixerbord. Backing [eng.] Ackompanjemang eller stöd. Används som benämning på de musiker elelr musikaliska partier som ackompanjerar en solist. Backup [eng.] Säkerhetskopia av företrädelsevis data. Kom ihåg: Riktiga män och kvinnor backar alltid upp sina datafiler! Bandbredd Ett mer eller mindre avgränsat frekvensområde. Band Pass filter Filtertyp som filtrerar en audiosignal vars frekvenser ligger över och under ett bestämt område. Endast frekvenserna inom filtrets inställda bandbredd passerar opåverkade. Se även Lo Pass Filter, Hi Pass Filter och Bandbredd. Bandwidth [eng.] Se Bandbredd. Bank Select»Att välja ljudbank«. Begreppet Bank Select är ett tillägg till MIDI-specifikationen för att göra det möjligt att välja fler ljud än bara 128, med en kombination av Control Change- och Program Change meddelanden (förkortas CC och PC, se även dessa två uppslagsord). Eftersom MIDI-protokollet endast medger numeriska värden mellan så är detta nödvändigt för syntar som har fler ljud än 128 stycken, vilket de flesta har numera. Dessa ljud är då grupperade i s.k. ljudbanker med exempelvis 128 olika ljud i varje bank. Bank Select innebär att en kombination av ett eller två CC-meddelanden (t.ex. GSmodulerna nöjer sig med CC 00) vilka omedelbart skall följas av ett Program Change-meddelande skickas till ljudenheten. CC-adresserna för Bank Select är CC- 0 och oftast också CC-32. CC-värdena efter dessa adresser bestämmer sedan vilken ljudbank som skall användas och Program Change-meddelandet som till sist följer dessa bestämmer vilket av de 128 möjliga ljuden i denna ljudbank som skall aktiveras. Ett exempel: Vill jag kalla fram pianoljudet»piano 1d«som är den tredje variationen på det första pianoljudet i en Roland SC-55 mk II-modul skall jag skicka följande instruktion till modulen: CC-0 med värdet 16 (betyder: Bank Select 16, synten skall byta ljud när PC kommer och då välja ljuden i ljudbank 16), CC-32 värde 0 (just denna modul använder aldrig CC-32 för att byta banker så värdet i detta exempel skall alltid vara 0) direkt följt av Program Change 1 (nu väljer synten ljud nummer 1 ur bank 16). För att återgå till att välja ljud ur ljudbank nummer 1 skickas CC-0, värde 0 igen. Bar [eng.] Takt. ORDBOG

38 Bass Drum [eng.] Bastrumma. Bend [eng.]»böja«. Beta Den andra bokstaven i det grekiska alfabetet. Beta (ß) används ofta som benämning på en mjukvara som inte är riktigt färdig. Binär Bi betyder två. Det binära talsystemet är uppbyggt av endast två tal (»0«och»1«). Detta används inom digital teknik, till skillnad från t.ex. det decimala talsystemet som vi använder till vardags (0-9). Deci betyder 10. Se även Bit. Bit Binärt tal i digitaltekniken, den minsta mängden eller enheten som är antingen»0«eller»1«. Boost [eng.] Förstärka. Bouncing [eng.] Studsa, hoppa. I ljudtekniska sammanhang är detta ett begrepp som beskriver vad man gör när man mixar samman flera spår till ett (eller två) för att t.ex. frigöra spår för ytterligare inspelningar. En vanlig svensk omskrivning (av någon outgrundlig anledning.) är»ping-pong«. BPF Se Band Pass Filter BPM [eng.] Beats Per Minute, en angivelse av det antal taktslag (fjärdedelar), som är i ett stycke musik per minut. BPM används som tempoangivelse. Breakbeat Trum- eller slagverksrytm, ofta av en eller två takters längd som används som ett led i ett musikaliskt förlopp. Tekniken används ofta av discjockeys och musikproducenter med hjälp av en sampler eller hårddiskinspelning. Buffer [eng.] Buffert - en funktion i datasammanhang som mellanlagrar data för att säkerställa ett jämnare flöde senare i en process. Bug [eng.]»insekt«. Används för att beskriva ett fel i en mjuk- eller hårdvara. Bus [eng.]»samlingsledning«, en beskrivning av en signalväg i t.ex. en mixer där flera signaler kan mixas ihop för att sedan färdas vidare inne i eller ut ur mixern. Även ett populärt transportmedel som bland annat används för att transportera musikutrustning och personal mellan olika spelställen. En riktig orkesterbuss kan med fördel målas i käcka färger. Byte [eng.] En Byte är 8 Bitar (se Bit). Carrier [eng.] Bärare, används bl.a. som beskrivning av en av de två signalerna som används i Vocodersammanhang. Cartridge [eng.] Kassett. CD [eng.] Compact Disc, CD-skiva. ORDBOG

39 CD-R [eng.] Förkortning av Compact Disc Recordable, ett digitalt lagringsmedia i form av en CD där information kan»brännas fast«, en inspelningsbar CD. CD-RW [eng.] Förkortning av Compact Disc ReWriteable, d.v.s. en inspelningsbar CD där man dessutom kan radera och spela in nytt material. Cent Musikterm för en hundradel av en halvton cent är således lika med en oktav. Man kan ofta stämma t.ex. en synt i cents. Chamber [eng.] Från engelskan»kammare«. Chamber används för att beskriva en kort och ganska hård rumsklang i t.ex. en digital reverb. Channel Pressure Se Aftertouch Chip [eng.] Amerikanskt uttryck för integrerad krets, d.v.s. en elektronisk krets som innehåller flera olika andra elektroniska enheter. Choke [eng.] Kväva, dämpa. Används som en beskrivning för t.ex. när en trumslagare tar tag i en cymbal och dämpar den efter det att han slagit på den. Chord [eng.] Ackord, d.v.s. minst tre toner, som slås an samtidigt på ett instrument. Chorus [eng.] Kör eller refräng. Chorus är dessutom benämningen på en effekt som skapas genom att en signal mixas samman med en kopia på samma signal, där kopian moduleras och tidsfördröjs och simulerar på så vis att det är flera instrument eller stämmor som spelar samma sak. Choruseffekter brukar grupperas i familjen modulationseffekter tillsammans med de närbesläktade effekterna, Flanger och Phaser. Click Track [eng.] Klickspår, speciellt spår på t.ex. en flerkanalsenhet som spelar upp ett klick eller en metronom med en regelmässig puls i en låts tempo som andra musiker kan använda för att hålla tempot efter. Clipping [eng.] Nedskärning eller klippning. En typ av distorsion som inträffar när en signalnivå överskrider den nivå som utrustningen klarar av. Compressor Kompressor. Signalprocessor som används för att reducera dynamikomfånget på en signal genom att sänka signalens nivåtoppar. Console [eng.] Manöverpanel, engelskt uttryck för mixerbord. Controller En benämning i MIDI-sammanhang som beskriver en funktion som kan användas för att kontinuerligt styra (kontrollera) parametrar i en ljudenhet, t.ex. volym, panorering etc. Dessa funktioner benämns även CC, Control Change eller Continuos Controller. Man skickar först CC-adressen, sedan värdet för denna adress så att funktionen ställs in som man vill ha den. Vissa av dessa funktioner har fasta Controllers, med egna Controller-adresser: Volym styrs alltid med CC adress 7 värde 0~127, panorering styrs alltid med CC adress 10 värde 0~127 etc. Andra Controller adresser kan ha olika funktioner beroende på fabrikat, produkt etc. COSM Composite Object Sound Modeling. En patenterad metod, utvecklad av Roland för att digitalt simulera olika typer av instrument och/eller olika typer av elektroniska enheter (t.ex. gitarrförstärkare etc.). ORDBOG

40 Count in [eng.] Inräkning. En inräkning som föregår själva inspelningens början och kan då ange taktarten och tempot. Man bör även göra en Count In av orkestermedlemmarna strax innan orkesterbussen skall lämna spelstället så att ingen glöms kvar i omklädningsrummet eller baren. CPU Central Processing Unit. Den centrala processorn i en datorbaserad enhet, som utför alla beräkningar som krävs för att enheten skall fungera. Cubase VST Sequencerprogramvara med hårddiskinspelningsmöjligheter från Steinberg. Cue [eng.] Vink, eller stickord. Begreppet Cue-Mix är den speciella mix av tidigare inspelade signaler som man kan lyssna på samtidigt som man spelar in ett nytt spår. Cutoff [eng.] Skära bort. Uttrycket används bl.a. i syntar och i mixerbord när man skall skära bort vissa frekvenser. Cutoff Frequency är brytpunkten för ett filter, d.v.s. den frekvens där filtret börjar att påverka signalen (se även Filter och Resonance). D/A Konverter Enhet, som konverterar en digital signal till en analog. DAC Digital to Analogue Converter. Se D/A Konverter. DAT Digital Audio Tape. Digitalt system som lagrar data på band som bygger på det format Sony presenterade 1986 under namnet R-DAT (Rotary Head-DAT). Formatet var ursprungligen tänkt att bli ett konsumentformat, men DAT blev istället mycket populärt som ett masteringformat i studios. DAW Digital Audio Workstation, digital ljudbearbetningsstation. db Se Decibel DC [eng.] Direct Current, d.v.s. likström. Decay [eng.] Förfall eller svacka. Den gradvisa reduceringen av amplituden hos ett ljud eller elektrisk signal över ett givet tidsförlopp. I betydelsen hos en»adsr-envelope«startar utklingningsfasen (decay) direkt efter det att attacken av ett ljud nått sitt maximum. Under utklingningsfasen sjunker signalnivån tills den når nästa nivå, vanligen sustain-nivån. Decibel Logaritmisk nivåangivelse, en måttenhet för ljudstyrka. Skrivs db. Decode [eng.] Avkodning, används t.ex. i samband med en konvertering en MP3-fil till wav.fil. De-esser Kompressor (se detta ord), som arbetar inom vissa bestämda frekvenser för att företrädelsevis dämpa S-ljud från vokalister. Defragmentering En process för att flytta om filerna på en hårddisk så att alla filer fysiskt flyttas så nära varandra på hårddisken som möjligt för kortast möjliga tid för åtkomst av data. Delay [eng.] Fördröjning. Ljudeffekt som påminner om ett eko. ORDBOG

41 Detune [eng.] Snedstämning av en eller flera toner gentemot andra av samma tonhöjd. Diffusion [eng.] Spridning. Rumklangsparameter, som påverkar tätheten i reflektionerna. Direct X Ett mjukvaruprotokoll som är utvecklat av Microsoft, som används i Windows för att hantera ljudfiler och kommunikationen mellan dator, programvara och ljudkort. Diskant De högsta frekvenserna i det hörbara området. Distortion [eng.] Förvrängning, överstyrning. DJ Discjockey eller Deejay. Person som spelar musik för en publik, oftast på ett diskotek eller en radiostation. Download [eng.] Ladda hem. Nytt uttryck från Internet som beskriver den process då man laddar hem en datafil från t.ex. Internet och sparar på hårddisk. Motsatsen är när man laddar upp en fil från sin dator till en server - Upload. Driver [eng.] Drivrutin. Programvara som t.ex. sköter kommunikationen mellan huvudprogrammet, datorn och en ansluten hårdvara som en skrivare eller ljudkort. DSP [eng.] Digital Signal Processing. Samlingsbegrepp för digital bearbetning av t.ex. en ljudsignal. Dub [eng.] Att lägga till fler stämmor till redan inspelade, antingen som komplement eller som ersättning. Dessa stämmor kan även vara identiska för att skapa en fetare klang. Ducking [eng.] Ducka. En funktion som kan styra (företrädelsevis sänka) en signalnivå med hjälp av en annan signal. Används av eko-effekter eller när musikens nivå dämpas när DJ:n pratar av en kompressor. Spelar man riktigt dåligt eller bara helt fel musik vid helt fel tillfälle kan även Ducking förekomma på scen, då orkestern efter bästa förmåga tvingas undvika flygande föremål från en inte helt tillfredsställd publik. Dynamik Beskrivning av de relativa nivåskillnaderna i ett stycke musik, skillnaden mellan den svagaste och den starkaste nivån Early Reflections [eng.] Tidiga reflektioner är de första hörbara återstudsarna från ett rums väggar, tak och golv, från en ljudkälla. I många effektenheter som producerar rumsklanger är detta en parameter som till stor del påverkar hur slutresultatet skall låta. EBU Förkortning av European Broadcasting Union, en förening som bl.a. fastställer olika standarder. (Se även AES). Edit [eng.] Att redigera, i t.ex. en inspelning. EIDE Enhanced Integrated Drive Electronics, ett gränssnitt för hur en dators moderkort skall kommunicera med hårddiskar Se även IDE. Emagic Stor tysk tillverkare, som bland annat producerar produkter som mjukvarorna Logic Audio, EXS-24 och Waveburner samt hårdvara som Unitor och Logic Control. ORDBOG

42 Emulate [eng.] Efterlikna, emulera. Används ofta som beskrivning av virtuella instrument, när en programvara efterliknar ett akustiskt eller elektroniskt instrument. Emulator är dessutom produktnamnet på en av de första samplerinstrumenten som lanserades tidigt på 1980-talet av Emu-Systems. (se även Virtuella Instrument, Sampler och VST). Encode [eng.] Att koda om från ett format till ett annat. En programvara som konverterar en ljudfil i aiff eller wav-formatet till MP-3 formatet är en Encoder. Se även decode som är raka motsatsen. Enhancer [eng.] Förbättra eller förstärka. Ett samlingsnamn på en process som utifrån ett ljuds övertonsinnehåll kan skapa ytterligare övertoner eller förstärka de som redan finns. Resultatet ger en klarare och tydligare klang. Envelope [eng.] Kan översättas med»amplitudprofil«. Ursprungligen ett matematiskt begrepp för en beskrivning av kurvor. En term som beskriver hur ett ljud eller signalnivå förändras under ett bestämt tidsförlopp. Envenlopegenerator En krets som skapar en kontrollsignal som efterliknar förloppet i tid från det tonen slås an det ljud (eller instrument) som ska efterliknas. Funktionen kan styra nivån hos en oscillator eller annan ljudgenerering eller för att styra inställningen för filter eller modulation. Se även ADSR. EQ Se Equalizing. Equalizing [eng.] Från equalizer, som betyder»utjämning«. En process som går ut på att förstärka eller reducera vissa frekvenser i ljudspektrat, t.ex. genom att höja bas- eller diskantfrekvenserna. Erase [eng.] Radera. Att ta bort lagrad information från digitalt media eller från vanliga band. Event [eng.] Händelse eller begivenhet. Term för t.ex. en enskild MIDI-händelse som»tangent-på, tangent-av«eller programbyteskommando. Eventlist En översiktslista över inspelade events, t.ex. i en eventeditor i ett sequncerprogram. Exiter [eng.] En»enhance-effekt«som lägger till övertoner i diskantregistret. Factory Preset [eng.] Fabriksljud, d.v.s. de ljudinställningar som levereras med en produkt. Fade [eng.] Tona ut, d.v.s. gradvis justering nedåt av en signals nivå. Fader [eng.] Regel. Volymregel på svenska. En potentiometer som finns på mixers och som styr volymen på en kanal. FAQ [eng.] Frequently Asked Questions. En sammanställning av frågor och svar som ofta ställs, t.ex. i samband med hanteringen av en produkt. Feedback [eng.] Rundgång, återkoppling. Rundgång kan dels vara det oönskade, tjutande ljudet som uppstår när en mikrofon tar upp signal från högtalaranläggning som skickar ut (och förstärker) samma signal som mikrofonen tar upp, dels vara en kontrollerad återkoppling i t.ex. en effektenhet. File [eng.] Kartotek, register, fil. Används som en beskrivning av en samling lagrat data. ORDBOG

43 Filter Enhet som på ett eller annat vis tar bort eller sorterar ut material. Ett filter kan filtrera bort övertoner i ett ljud, eller filtrera bort oönskat data i en mjukvara. Man kan även kalla equalizern som sitter i en mixer för filter. Flanging [eng.] En flanger effekt skapas av ett mycket kort delay som moduleras i tid tillsammans med att den modulerade signalen återkopplas (feedback) tillbaka i signalvägen och ger ett svepande ljud som i extrema fall kan liknas vid ett jetflygplan. Se även Phaser och Chorus. Namnet kommer sig av hur denna effekt ursprungligen skapades: genom att ha två rullbandspelare som spelar upp identiskt ljudmaterial och låta en lågavlönad tekniker bromsa den ena bandspelaren med tummen mot bandspolens kant - denna kant heter flange på engelska. Floppy disk [eng.] Diskett. Äldre lagringsformat för datorer med en kapacitet på upp till 1,44 Mbyte. FM Se Frekvensmodulation. FM-syntes Frekvensmodulationssyntes. En metod som bland andra Yamaha använder i syntar som DX-7 m.fl. för att skapa mycket komplexa klanger genom att modulera vågformer med andra vågformer. Själva moduleringen sker i det hörbara frekvensområdet till skillnad från lågfrekvent modulering som skapar vibrato. Foldback [eng.] Äldre uttryck för medhörning (se Monitor). Förförstärkare En förstärkare som används för att förstärka lågnivåsignaler såsom mikrofoner, gitarrmikrofoner etc. Formatering Struktureringsprocess, som förbereder en hårddisk, diskett eller annat lagringmedia så att den kan ta emot data på det vis som en given plattform väljer att lagra detta data på. Vid en formatering raderas all tidigare data på lagringsmediet. Förstärkare En enhet som ökar - förstärker - en elektrisk signals nivå. Frame Ruta. Se SMPTE Frekvens Ett begrepp från fysiken som anger antalet svängningar - perioder - per sekund i ett periodiskt förlopp. Detta mäts i enheten Hertz, Hz. När det gäller ljud så har basområdet lägre antal svängningar per sekund, diskantområdet har ett högre antal. Det som man brukar kalla för det hörbara frekvensområdet ligger mellan 20 Hz Hz, även om det inte är alla människor som kan urskilja frekvenser ända upp till Hz. Se även Hertz. Frequency [eng.] Frekvens. Frequency Response [eng.] Det frekvensområde en given enhet kan återge. Full duplex När ett ljudkort kan spela in och spela upp audio samtidigt. Fuzz-pedal [eng.] Från uttrycket»fuzzy«, d.v.s. oklar eller luddig. En typ av effektenhet som oftast används tillsammans med gitarr. Effekten förvränger ljudet genom att framhävda övertoner på ett extremt vis. GB Se Gigabyte ORDBOG

44 GM Se General Midi. Gain [eng.] Vinna, öka. Ett begrepp inom ljudteknik som betyder att öka en signals nivå. Gate [eng.] Grind, port. En gate används för att stänga av en ljudsignal som ligger under en inställd nivå, den så kallade tröskelnivån. En gate kan användas för att utesluta oönskade störningar och brus eller som en effekt som klipper av signaler. Se även Noise Gate. General Midi En underavdelning inom det standardiserade MIDI-protokollet. Om en ljudenhet följer General MIDI innebär detta t.ex. att programnummer skall motsvaras av bestämda ljud, vilket gör det enklare att spela upp en MIDI-fil med musik oavsett vilken ljudenhet man använder. Dessutom innebär GM-kompatibilitet att trumljuden har sina fasta placeringar på klaviaturen och att de skall spelas med MIDI-kanal 10. Se även Standard MIDI File, GS och XG. Gigabyte [eng.] Giga: miljard. Byte: 8 Bit. Storheten Gigabyte (förkortas GB eller Gbyte) används för att beskriva kapaciteten hos ett lagringsmedium. 1 GB är Megabyte, som i sin tur är 1000 Kilobyte. Eftersom det finns två olika metoder att beskriva antalet bytes med dessa prefix - en nyare metrisk metod som ger ett mer hanterligt tal som dessutom tar fasta på ordlydelsen»miljard«för prefixet Giga, vilket är 1 miljard bytes och en som tar hänsyn till det faktum att bytes räknas som en potens av talet 2, nämligen 2 upphöjt till 30 - är 1 Gigabyte antingen 1 miljard bytes eller 1,073,741,824 bytes. Skillnaden som uppstår mellan dessa två metoder är dock försumbar utom för extrema datatekniker och revisorer. Grand Piano [eng.] Flygel. Grid [eng.] Rutnät eller galler. Används för att beskriva den grafiska bild av noter eller toner som en sequencer eller trummaskin kan presentera i exempelvis ett redigeringsläge. GS General Standard. Rolands vidareutveckling av underprotokollet General Midi, som ger mer avancerade möjligheter för användaren när det gäller att styra en extern ljudkälla. Hall [eng.] Sal, stort rum. En beteckning av en rumsklang med ett»stort«ljud. En Hall-effekt byggs upp långsamt och har oftast en lång utklingningstid. Hardware [eng.] Hårdvara. Används som generell beskrivning av tillbehör till datorer och andra enheter som inte är programvara. Harmonic [eng.] Övertoner. Harmonica [eng.] Munspel. Headphones [eng.] Hörlurar. Headroom [eng.] Överstyrningsreserv. Detta kan liknas vid en säkerhetsmarginal som en enhet har för att kunna hantera signaler vars nivå ligger över enhetens nominella nivå, utan att distorsion inträffar. Headset Speciell mikrofon som bärs av användaren på huvudet med en bygel. Detta ger en större frihet eftersom man inte behöver hålla i mikrofonen med händerna eller fästa den på ett stativ. Ett headset kan även vara utrustat med en integrerad hörlur. 10 ORDBOG
