1 LEVERANSDEKLARATION FRITIDSHUS FTF-13 Utgåva 2013:1

2 ALLMÄN ÖVERSIKT FTF - 13 FÖRETAGET Svenska husgruppen AB, Forsgrens Timmerhus, Skäggargatan 3 (besöksadress), Box 803, Borlänge. Tel: , fax: Webb: E-post: info@forsgrenstimmerhus.se Företaget har försäljningskontor över hela landet. Företaget etablerat Leverans av övrigt material såsom gipsskivor, reglar, vitvaror, kök, sanitetsporslin, listverk, invändiga paneler o.dyl. sker fritt byggplats på bil, lossning av materialet ombesörjer köparen på egen bekostnad samt svarar för erforderlig lossningshjälp. PRODUKTER Huvudprodukten är monteringsfärdigt material till bostadshus och fritidshus. I sortimentet finns alla våningsvarianter såsom 1-plans, 2-plans och sluttningshus. BYGGSYSTEM Ytterväggar tillverkade i storblockselement med fönster monterade i ytterväggar vid leverans. Takstolar alternativt takstolsben på limträbalk, beroende på husmodell. Bärväggar levereras i färdiga sektioner, skiva ej monterad. TJÄNSTER Vi står till din tjänst gällande: - rådgivning av tomt- och husval - upprättande av produktions- och boendekostnadskalkyl - upprättande av bygglovsansökan - tillverknings- och monteringsritningar för levererat material LEVERANS Om inte annat avtalats skall första leverans ske inom 6 mån. räknat från den dag då Svenska husgruppen AB /Forsgrens Timmerhus erhållit fullständiga avropshandlingar, såsom komplett tillverkningsorder, godkända ritningar, kopia på beviljat bygglov samt godtagbar banksäkerhet. Leverans av husstomme sker från fabrik fritt byggplats på lastbil, längd 24 m, höjd 4,5 m och axeltryck 10/16 ton. Lossning av väggblock och takstolar sker med kran från leveransbilen. PRISER Avtalat pris gäller om stomleverans sker inom 8 månader från avtalsdatum. Sker stomleverans därefter skall avtalet prisregleras enl MT74 om förseningen orsakats av annan part än Svenska husgruppen AB och dess representanter. Basmånad är 8 månader efter avtalsdatum. Komplett information framgår av bilaga till köpeavtalet "Prisindex för monteringfärdiga trähus - MT74". BETALNING Kostnad för bygglovshandlingar faktureras enligt köpeavtal när dessa upprättats. Resterande belopp betalas enligt betalningsplan, betalningsvillkor 10 dagar efter faktureringsdatum. Dröjsmålsränta utgår enligt avtalsvillkoren AA12. LEVERANSBESTÄMMELSER För köpet gäller upprättat köpeavtal och gällande beskrivningar enligt Allmänna Avtalsvillkor AA12. FÖRSÄKRINGAR Färdigställande- och byggfelsförsäkring genom GAR-BO Försäkring AB. Färdigställande försäkringen gäller fram till och med slutbesiktningen, därefter tar byggfelsförsäkringen vid och gäller i 10 år från slutbesiktningen. Ett års fritidshusförsäkring med start från stomleveranstidpunkten. Vi reserverar oss för ev. tryckfel.

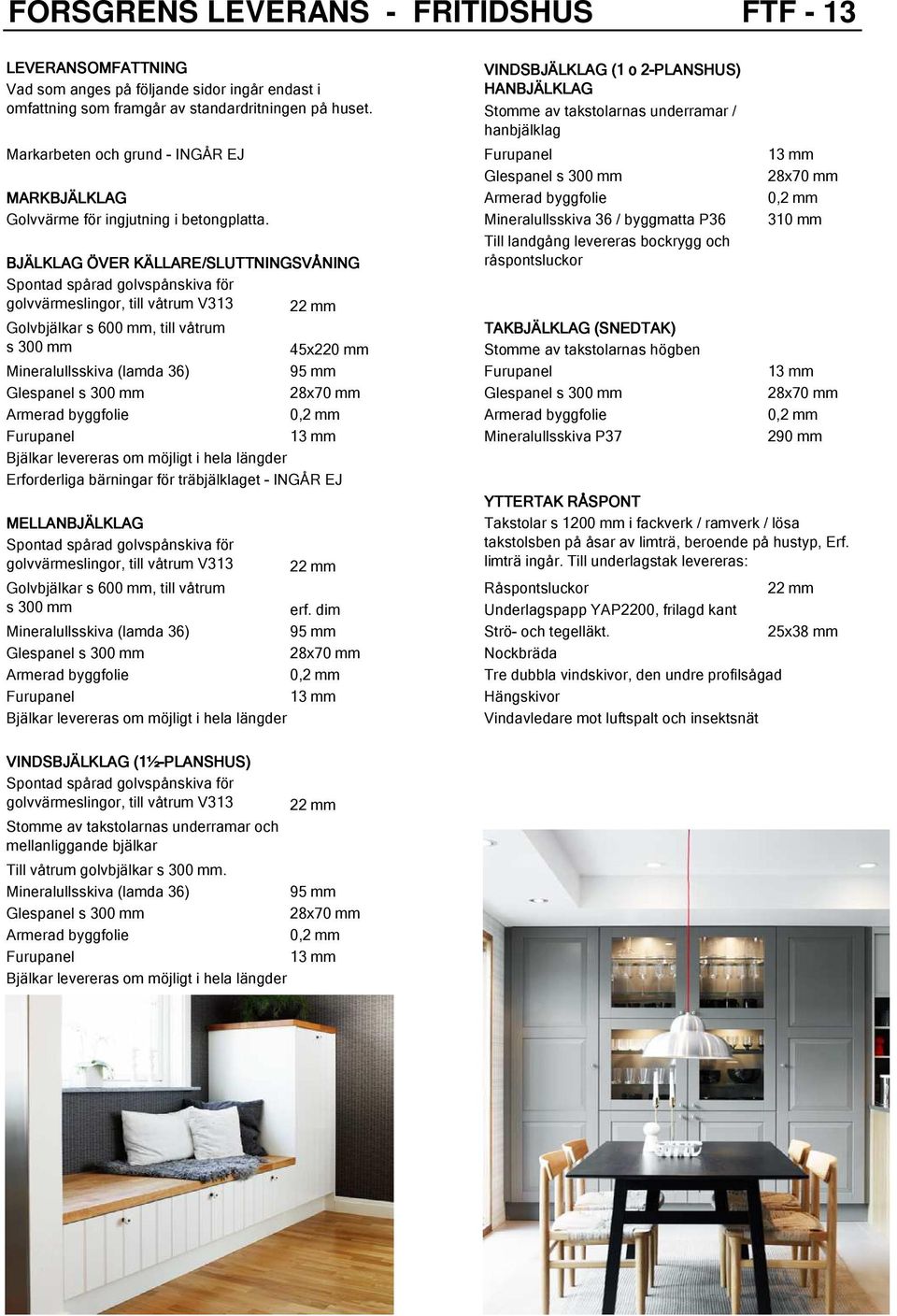

3 FORSGRENS LEVERANS - FRITIDSHUS FTF - 13 LEVERANSOMFATTNING Vad som anges på följande sidor ingår endast i omfattning som framgår av standardritningen på huset. Markarbeten och grund - INGÅR EJ Furupanel 13 mm Glespanel s 300 mm 28x70 mm MARKBJÄLKLAG Armerad byggfolie 0,2 mm Golvvärme för ingjutning i betongplatta. Mineralullsskiva 36 / byggmatta P mm Till landgång levereras bockrygg och BJÄLKLAG ÖVER KÄLLARE/SLUTTNINGSVÅNING Spontad spårad golvspånskiva för råspontsluckor golvvärmeslingor, till våtrum V mm Golvbjälkar s 600 mm, till våtrum TAKBJÄLKLAG (SNEDTAK) s 300 mm 45x220 mm Stomme av takstolarnas högben Mineralullsskiva (lamda 36) 95 mm Furupanel 13 mm Glespanel s 300 mm 28x70 mm Glespanel s 300 mm 28x70 mm Armerad byggfolie 0,2 mm Armerad byggfolie 0,2 mm Furupanel 13 mm Mineralullsskiva P mm Bjälkar levereras om möjligt i hela längder Erforderliga bärningar för träbjälklaget - INGÅR EJ YTTERTAK RÅSPONT MELLANBJÄLKLAG Spontad spårad golvspånskiva för golvvärmeslingor, till våtrum V313 Golvbjälkar s 600 mm, till våtrum s 300 mm 22 mm erf. dim Råspontsluckor Underlagspapp YAP2200, frilagd kant 22 mm Mineralullsskiva (lamda 36) 95 mm Strö- och tegelläkt. 25x38 mm Glespanel s 300 mm 28x70 mm Nockbräda Armerad byggfolie 0,2 mm Tre dubbla vindskivor, den undre profilsågad Furupanel 13 mm Hängskivor Bjälkar levereras om möjligt i hela längder Vindavledare mot luftspalt och insektsnät VINDSBJÄLKLAG (1½-PLANSHUS) Spontad spårad golvspånskiva för golvvärmeslingor, till våtrum V313 Stomme av takstolarnas underramar och mellanliggande bjälkar 22 mm Till våtrum golvbjälkar s 300 mm. Mineralullsskiva (lamda 36) 95 mm Glespanel s 300 mm 28x70 mm Armerad byggfolie 0,2 mm Furupanel 13 mm Bjälkar levereras om möjligt i hela längder VINDSBJÄLKLAG (1 o 2-PLANSHUS) HANBJÄLKLAG Stomme av takstolarnas underramar / hanbjälklag Takstolar s 1200 mm i fackverk / ramverk / lösa takstolsben på åsar av limträ, beroende på hustyp, Erf. limträ ingår. Till underlagstak levereras:

4 FORSGRENS LEVERANS - FRITIDSHUS FTF - 13 YTTERVÄGGAR LJUDISOLERING TILL INNERVÄGGAR Väggblocken består utifrån sett av: Spontad timmerpanel, huggen yta 32x181 mm 70 mm mineralullskivor till samtliga innerväggar som ljudisolering. Stående laxspårsregel 45x220 mm Luftspalt 10 mm Hård träfiberboard 3,5 mm INSPEKTIONSLUCKOR Mineralullisolering (lamda 33) 195 mm Invändig vitmålad vindslucka med stege levereras till Byggfolie 0,11 mm hus där vind ej kan nås via lucka i gavel. Regel för installationsspalt (liggande) 45 mm Till stödbensväggar levereras vitfolierade Mineralullisolering 45 mm (lamda 36), levereras löst för inspektionsluckor 600x700 mm eller 500x600 mm. montering på byggplatsen Invändiga dubbla beklädnadsskivor: 12 mm spånskivor och 13 mm gipsskivor, levereras löst. Väggblocken levereras i storblock med fönster, fönsterdörrar, byggdörr och utv. fasonerade foder monterade från fabrik. Synliga detaljer som knutar i fulltimmer 125x181 mm. MATERIAL TILL YTTERVÄGGAR I KÄLLARE / SLUTTNINGSHUS Materialet är baserat på att grunden består av källarytterväggar typ Dorotherm, väggelement av cellplast som på byggplatsen fylls med betong. Dorotherm väggelement INGÅR EJ i materialpriset på huset. Till ytterväggar i källar/sluttningsvåning levereras: Installationsläkt 22x70 mm s 300, invändigt dubbla beklädnadsskivor: 12 mm spånskiva och 13 mm gipsskiva. Erforderliga bärning såsom bärväggar, jordtrycksväggar, balkar, pelare under träbjälklaget - INGÅR EJ BÄRANDE INNERVÄGGAR (Ingår ej till källare- sluttningsvåning) Levereras i sektioner. Regelstomme 45x mm. Som beklädnadsskivor levereras löst 12 mm spånskivor och 13 mm gipsskivor till båda sidor. VERANDA TERRASS OCH BALKONG Golv: Tryckimpregnerade golvbjälkar, 28 mm trallvirke. Tak: Innertak på entréveranda, 16 mm granpanel. Räcken: Profilsågade spjälor med över- och underliggare. Svarvade stolpar, fyrkantstolpar i räcken, fyrkantstolpar under balkong i förekommande fall. Balkonger ovanför entré, terasser eller carport utföres med regntät inklädnad, undersidan har en inklädnad av tryckimpregnerad trall 15 mm, Material till utv. trappor ingår ej. DIVERSE Byggbeslag, förankringsjärn till takstolar, erforderliga hängseljärn och fotbeslag till pelare ingår. Specialspik till avväxlingsjärn, byggbeslag och spik till stommontering ingår. Övrig spik ingår ej. Grundisoleringspapp / syllisolering av LDPE-foam. Lättmetallstege 7 m kombistege. Brandvarnare. MONTERING AV STOMME Resning av väggblock, montering knutar och montering av bärande mellanvägg. Utläggning av golvbjälkar, i förekommande fall, även verandor, terrass och balkonger. Montering av takstolar och limträ, råspont och papp. Uppsättning av hängskivor och undre vindskivor. Vid montering skall återfyllning runt grunden vara utförd på alla sidor, dessutom skall vår kranbil kunna köra intill grunden på en långsida. INNERVÄGGAR (EJ BÄRANDE) Reglar 45x70 mm i grovkapade längder. Som beklädnadsskivor levereras löst 12 mm spånskivor och 13 mm gipsskivor till båda sidor. Rastkoja, toalett och byggström skall finnas på byggplatsen, ombesörjes och bekostas av köparen. STÖDBENSVÄGG (vägg mot takfall i vindsvåning) Reglar 45x70 mm, spånskivor 12 mm och gipsskivor 13 mm i standardformat. VÄGGAR I BADRUM OCH WC/DUSCH Reglar enligt ovan, beroende på typ av vägg, regelavstånd s 300 mm i hela rummet. Våtrumsskiva i våtzon 1 och i övrigt gipsskiva enligt branschregler BBV och GVK.

5 FORSGRENS LEVERANS - FRITIDSHUS FTF - 13 TAKPANNOR Benders Ytbehandlade, 2-kupiga betongpannor PALEMA, Nockpannor, avloppsluftare och montagepaket. Färg: Svart, tegelröd, röd Taksäkerhet: Enligt grundkrav PLÅTDETALJER Plannja Steinwalls Plastbelagd plåt. Färg: svart och vit. Hängrännor och stuprör med tillbehör. Vindskivelist, fotplåt, väggskiva, täckplåt för knut på gavlar, ränndalsplåt samt fönsteroch tröskelbleck. Monteringsskruv ingår. Överbleck till fönster enbart på oskyddad plats. Till sluttningsvåning/källarvåning ingår ej fönster- och tröskelbleck. Takavvattning och plåtdetaljer består av standarddetaljer som levereras till byggplats, för att erhålla lösningar som uppfyller kraven enligt AMA kan ibland krävas att en plåtslagare kompletterar materialet samt utför arbete för ett fullgott resultat (exv. husmodell Fjällvråken). Köparen ombesörjer och bekostar extra material och arbete. YTTERDÖRRAR Leksandsdörren Modell Leksand, rutdörr i gammal stil, insida slät, karm och dörrblad obehandlad furu. Sidoljus tillhörande dörrmodell Leksand, utsida och insida lika ytterdörr, blyinfattat ofärgat maskinantik glas med färgade romber. Modell Saltö vitmålad, klarglas. Till husmodell Syrén levereras pardörr modell Åsleden spårfräst vitmålad, utan glas. Ytterdörrstrycken i brunoxiderat eller mattkrom samt lås ASSA 2002 med Kaba låscylinder och tillbehör. Dörrbroms. LISTVERK Södra Interiör Dörr- och fönsterfoder samt golvsockel i allmogeprofil. Taklist. Fönster- och ytterdörrssmygar i limfogad furu lev. löst för montering i spårfräst karm. Fönsterbänklist profilhyvlad. Samtliga lister och smygar levereras trävita obehandlade. BASTU Södra Interiör / Exacta Bastupanel i gran 12 mm, läkt 25x38 mm, bastufolie, isolering lika övriga mellanväggar. Sittlavar i asp 21x65 mm, bastudörr i härdat säkerhetsglas, bastuaggregat. INVÄNDIGA TRAPPOR Drömtrappor Invändiga trappor modell Nordic 1.2.2, räcken och handledare för montering på arbetsplatsen, träslag furu, ytbehandling eklasyr. Fästbeslag ingår. Undantag: Spartrappa till husmodell Pil och Pil 71-15, ytbehandling eklasyr. INNERDÖRRAR Dooria Addera bas vit med vit karm, karm med tätningslist. Trösklar i ek klarlack. Dörrtrycken och skyltar ingår. Öppningskarmar levereras lika innerdörrskarmar. TRÄGOLV TILL HALL, VARDAGSRUM, KÖK OCH SOVRUM ( Alla torra utrymmen) Kährs Färdigbehandlat lamellgolv tjocklek 15 mm för läggning som flytande klickgolv med underlagsfoam/plastfolie typ Tuplex på betongplatta eller i kombination med träbjälklag för läggning på golvspånskiva. Ek 3-stav mattlack, Kährs Siena Town FÖNSTER och FÖNSTERDÖRRAR Traryd fönster Träfönster vitmålade, typ vridfönster, 3-glasruta. Dekorspröjs levereras monterad från fabrik. Till rum ex. vardagsrum med fönsterdörr samt utrymmen som ej kräver öppningsbara fönster levereras fasta karmar. Fönsterdörrar lev. i princip lika fönster. Stängningsbeslagen spanjolett med inbyggd fönsterbroms. Handtag av matt aluminium. Invändig cylinderlåsning.

6 FORSGRENS LEVERANS - FRITIDSHUS FTF - 13 KÖKSINREDNING VÄRMEPRODUKTION, VENTILATION Vedum / Mora armatur NIBE Vitmålad slät lucka modell Annika med fasad kant. Handtag i matt krom. Laminatbänkskivor och underlimmad diskbänksho. Dämpade luckor och lådor. Snickerihöjd 210 cm. Blandare Mora MMIX K5 Frånluftsvärmepump NIBE 370 med varmvattenberedare och inbyggd frånluftsfläkt inklusive kanalsats och takhuv för ventilation och köksfläkt. Tilluft med ventiler typ FRESH TL98 F. GARDEROBSINREDNING Vedum Vitmålad slät lucka modell Frida. Handtag i matt krom. Snickerihöjd 210 cm. Till husmodell: Rönn, Björk, Pilgrimsfalk 60/70 levereras NIBE Elpanna och separat varmvattenberedare. Mekanisk frånluftsventilation med köksplacerat aggregat inkl vit spiskåpa, kanalsats samt takhuv för ventilation och köksfläkt ingår. Tilluftsventiler i yttervägg. Projektering och OVK samt injustering ingår. ÖVRIG INREDNING Till klädkammare lev. hylla med klädstång och konsoler. Kapphylla ingår ej. GOLVVÄRMESYSTEM Thermotech VITVAROR Husqvarna /Electrolux Till kök: Spis med glaskeramikhäll 60 cm, spisfläkt inbyggd i väggskåp, kyl/frysskåp, diskmaskin och torkskåp. Samtliga produkter i vit färg. Golvvärmerör av typ EUROflex, för ingjutning i betongplattan levereras rörhållarskena. Vid träbjälklag levereras 22 mm spårad spånskiva, vändskiva och värmefördelningsplåt av 0,5 mm aluminium. I systemet ingår fördelare, motorshuntar, rumstermostater och projektering Vid val av mekanisk frånluftsventilation ingår spiskåpan med venitlationen. SANITET / BADRUMSMÖBLER IFÖ / Mora armatur Duschplats med termostatblandare Mora MMIX T5, duschset Mora MMIX S5, väggstång för dusch. Handfatsmöbel typ Vedum Basic 650 i färg vit, svart eller ek, med porslinshandfat, utdragslådor, spegel och spegelhylla samt belysning. Blandare Mora MMIX B5. Wc-stol Ifö Separat wc: Ifö standardtvättställ Sign 7322 vit med blandare Mora MMIX B5 samt wc-stol Ifö 6860 Svenska husgruppen AB / Forsgrens Timmerhus förbehåller sig rätten till ändringar i materiel och konstruktioner samt att ersätta berörd produkt med likvärdig.

7 SEKTIONER FTF - 13

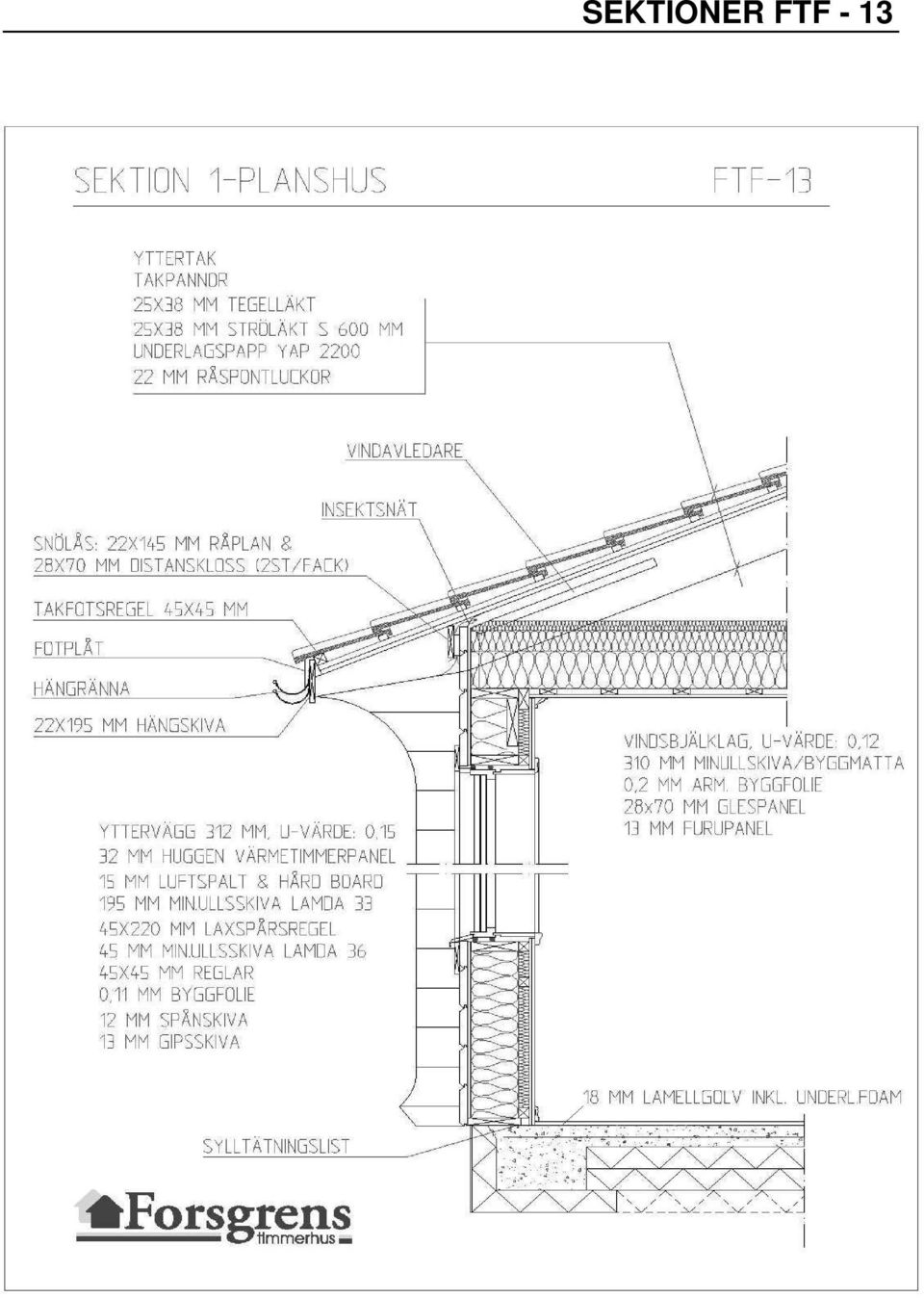

8 SEKTIONER FTF - 13

9 Skäggargatan 3, Box 803, BORLÄNGE Telefon , Fax
