HELVAR AB HANS-GÖRAN JOHANSSON

Transkript

1

2 HELVAR AB HANS-GÖRAN JOHANSSON

3 HELVAR Huvudkontor Karkkila, Finland Utvecklings Avdelning i Finland och UK Helvar kontor i Finland, Sverige, Ryssland, Ungern, Frankrike, Tyskland, UK, Italien, Kina och Singapore 250 anställda Ca 1 miljard omsättning Helvar Partners i mer än 50 länder

4 LJUSETS EVOLUTION SOLEN Livscykel 5,000,000,000 år (so far) Positivt Gratis Negativt Bara dagtid Inte dimmbar Mycket UV-strålning Solens energi ger allt liv på jorden och styr vårt klimat och väder Vi måste använda vårt naturliga solljus när det är möjligt

5 LIGHTING EVOLUTION STEARIN LJUS Brinntid Timmar Positivt Varmt ljus Ljustemperatur Negativt Lite ljus Risk för eldsvåda Vi har använt levande ljus i mist år.

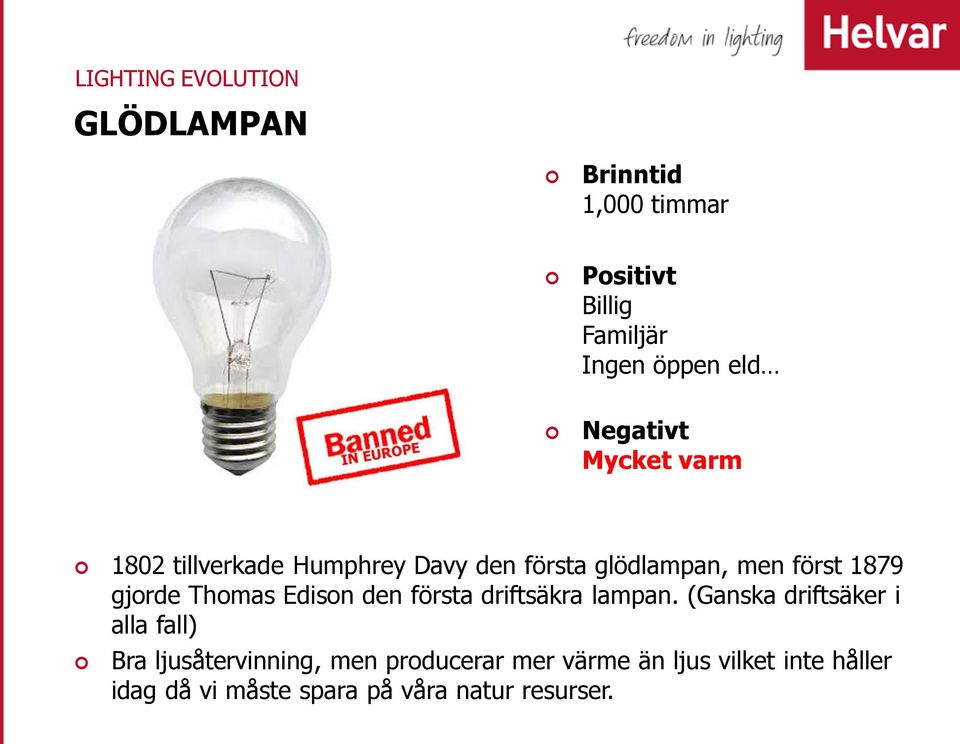

6 LIGHTING EVOLUTION GLÖDLAMPAN Brinntid 1,000 timmar Positivt Billig Familjär Ingen öppen eld Negativt Mycket varm 1802 tillverkade Humphrey Davy den första glödlampan, men först 1879 gjorde Thomas Edison den första driftsäkra lampan. (Ganska driftsäker i alla fall) Bra ljusåtervinning, men producerar mer värme än ljus vilket inte håller idag då vi måste spara på våra natur resurser.

7 LIGHTING EVOLUTION HALOGEN Brinntid 1,000 to 2,000 timmar Positivt Billig Varmt ljus när den är neddimmad Negativt Mycket varm En halogen lampa är en utveckling av glödlampan lanserade General Electric den första halogen lampan kallad Quartz Iodine Lamps.

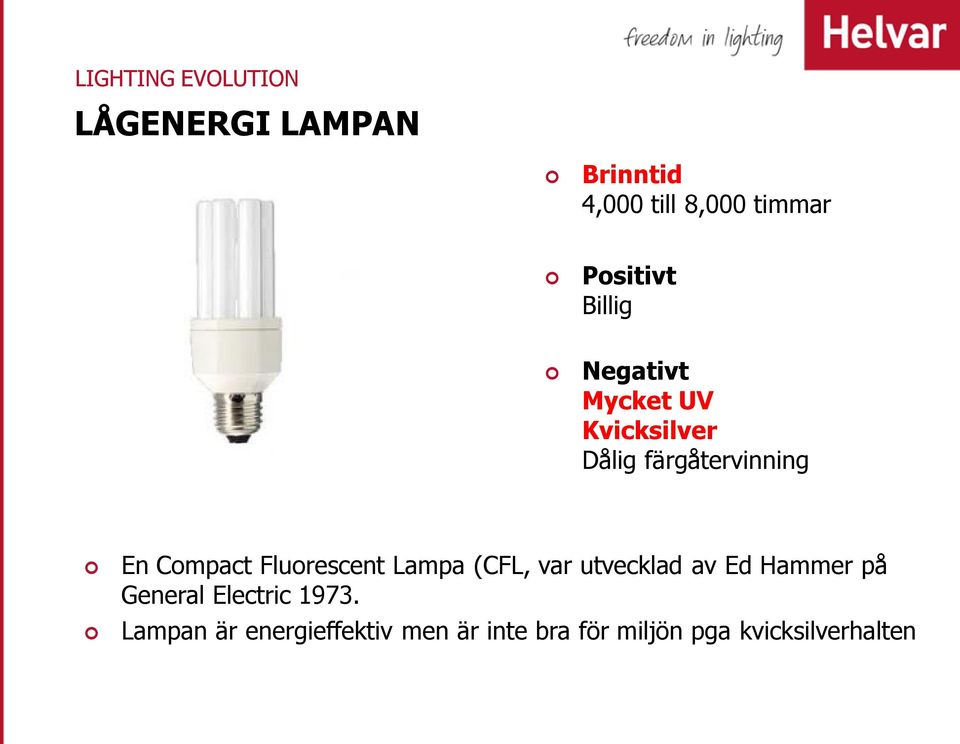

8 LIGHTING EVOLUTION LÅGENERGI LAMPAN Brinntid 4,000 till 8,000 timmar Positivt Billig Negativt Mycket UV Kvicksilver Dålig färgåtervinning En Compact Fluorescent Lampa (CFL, var utvecklad av Ed Hammer på General Electric Lampan är energieffektiv men är inte bra för miljön pga kvicksilverhalten

9 LIGHTING EVOLUTION T5 LYSRÖR Brinntid 20,000 timmar Positivt Billig Bra färgåtervinning och energieffektiv Negativt Kvicksilver Kvicksilveratomerna producerar kortvågs ultraviolett ljus som genom ett fosfor skikt producerar synligt ljus. Utvecklad av Philips under 1990 talet.

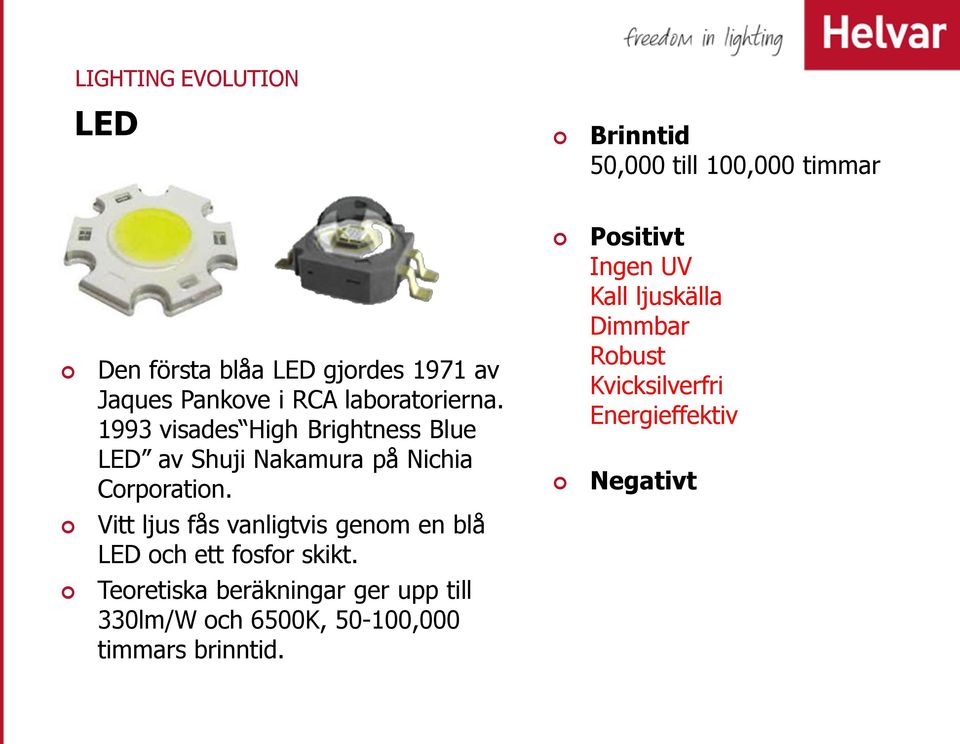

10 LIGHTING EVOLUTION LED Brinntid 50,000 till 100,000 timmar Den första blåa LED gjordes 1971 av Jaques Pankove i RCA laboratorierna visades High Brightness Blue LED av Shuji Nakamura på Nichia Corporation. Positivt Ingen UV Kall ljuskälla Dimmbar Robust Kvicksilverfri Energieffektiv Negativt Vitt ljus fås vanligtvis genom en blå LED och ett fosfor skikt. Teoretiska beräkningar ger upp till 330lm/W och 6500K, ,000 timmars brinntid.

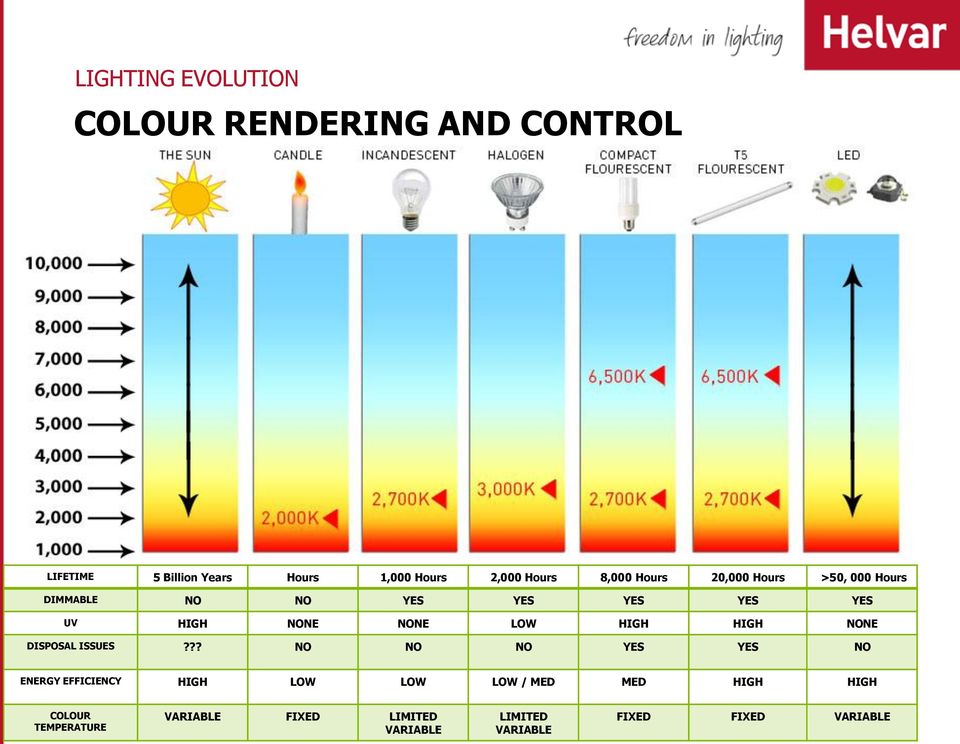

11 LIGHTING EVOLUTION COLOUR RENDERING AND CONTROL LIFETIME 5 Billion Years Hours 1,000 Hours 2,000 Hours 8,000 Hours 20,000 Hours >50, 000 Hours DIMMABLE NO NO YES YES YES YES YES UV HIGH NONE NONE LOW HIGH HIGH NONE DISPOSAL ISSUES??? NO NO NO YES YES NO ENERGY EFFICIENCY HIGH LOW LOW LOW / MED MED HIGH HIGH COLOUR TEMPERATURE VARIABLE FIXED LIMITED VARIABLE LIMITED VARIABLE FIXED FIXED VARIABLE

12

13 UTVECKLING INOM MARKNADEN FÖR BELYSNING 2013 Total storlek: Ca 500 miljarder kr 2020 Total storlek: Ca 720 miljarder kr 7% 13% 9% 68% 14% 7% 3% 56% 9% 13% Armaturer Lampor / moduler Utbyte av ljuskällor Reaktorer / drivdon Styrsystem

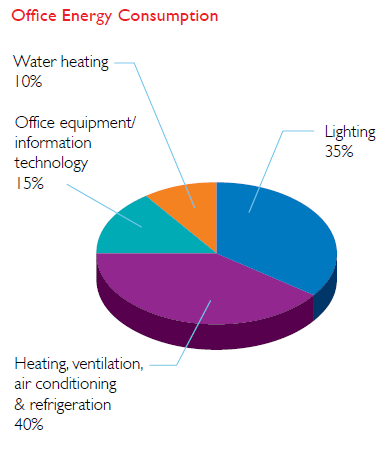

14 ENERGIBEHOV GLOBALT Byggnader står för 40% av del globala energiförbrukningen ENERGIFÖRBRUKNING INOM KONTOR Uppvärmning av vatten, 10% Belysning och HVAC står i genomsnitt för 80% av utsläppen av växthusgaser från byggnader Kontorsutrustning och Informationsteknologi, 15% Belysning, 35% Kontorsbyggnader bidrar med ca 30% av energirelaterade CO² utsläpp i världen Artificiell belysning bidrar med upp till 30% av energiförbrukningen in en kommersiell byggnad, kontor bidrar med 35% (40%) Värme, ventilation, luftkonditionering och kyla, 40% 20

15 PÅDRIVANDE FAKTORER Energieffektivitet och CO 2 reducering Energiprestanda, lokal lagstiftning samt regler för byggnation Ljusets inverkan på välbefinnande och prestation En lägre prisbild för LED-komponenter och armaturer Armaturer med en längre livslängd Öppna standarder

16

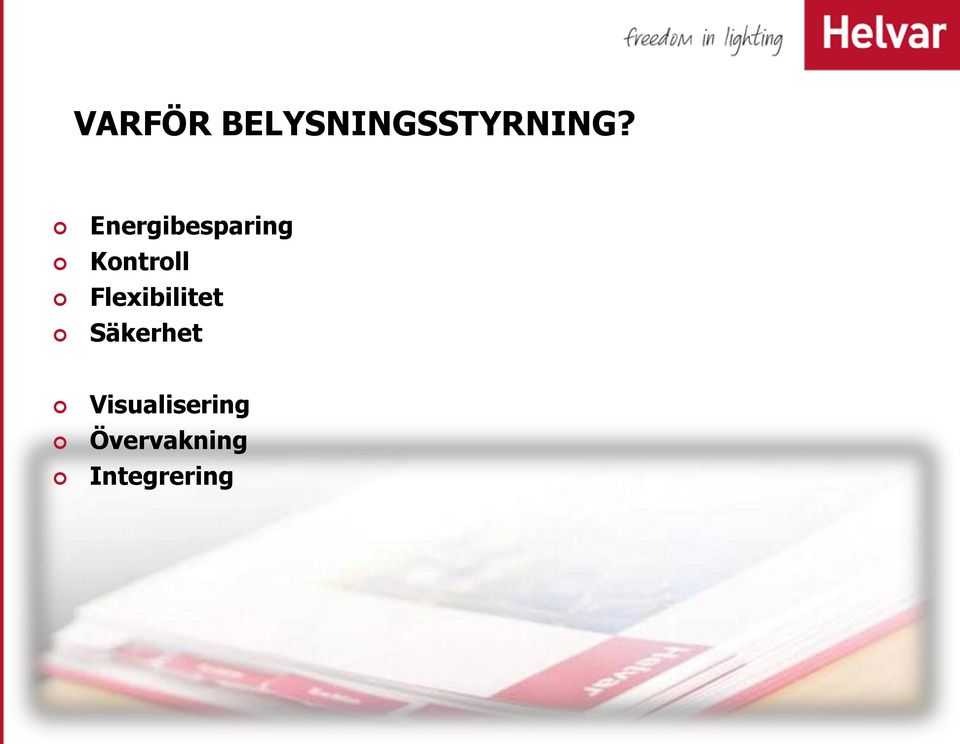

17 VARFÖR BELYSNINGSSTYRNING? Energibesparing Kontroll Flexibilitet Säkerhet Visualisering Övervakning Integrering

18 Hur styr man belysningen? Närvaro Frånvaro Dimmbar belysning Konstantljus/dagsljusstyrning Klocka/kalender

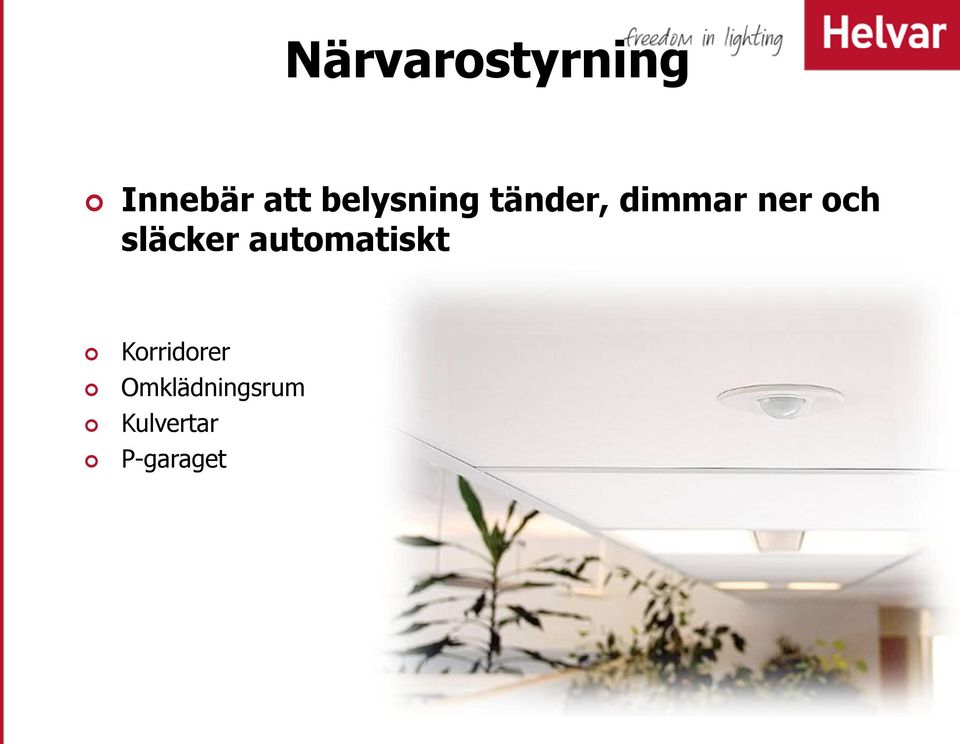

19 Närvarostyrning Innebär att belysning tänder, dimmar ner och släcker automatiskt Korridorer Omklädningsrum Kulvertar P-garaget

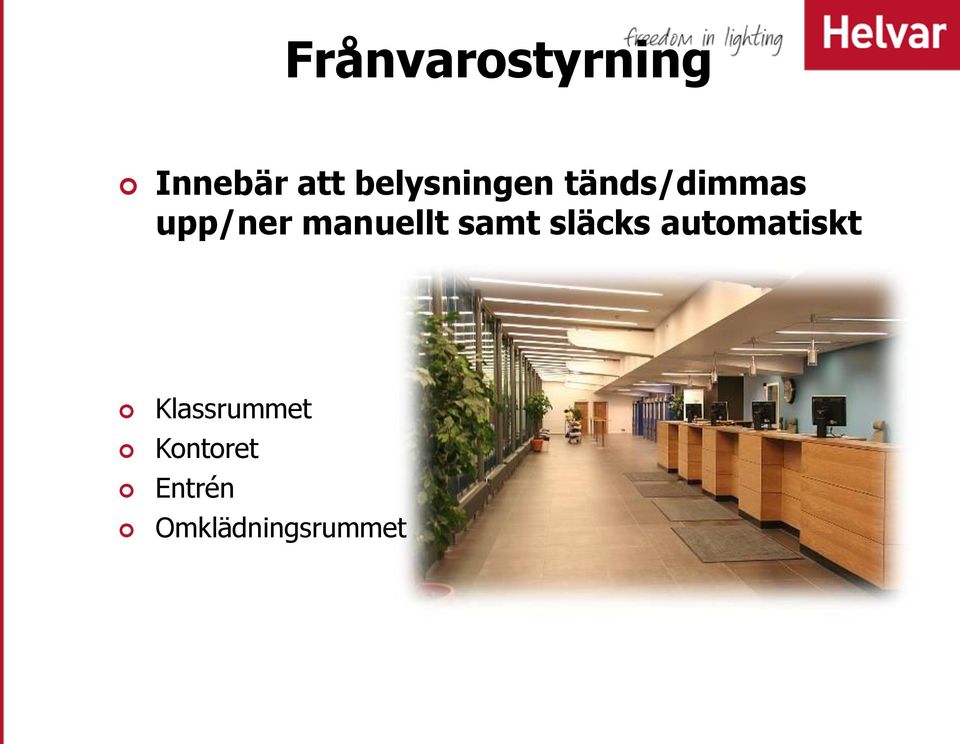

20 Frånvarostyrning Innebär att belysningen tänds/dimmas upp/ner manuellt samt släcks automatiskt Klassrummet Kontoret Entrén Omklädningsrummet

21 Dimmbar belysning Korridorer Kulverten Idrottshallen Sjukhuset Bostaden Industrin Restauranger

22 Dagsljusreglering Innebär att belysning automatiskt regleras i förhållande till infallande dagsljus Korridoren Entrén Klassrummet Kontoret

23 Klocka/kalender Tidpunkt på dygnet När på året Kombination

24

25

26

27

28

29

30

31

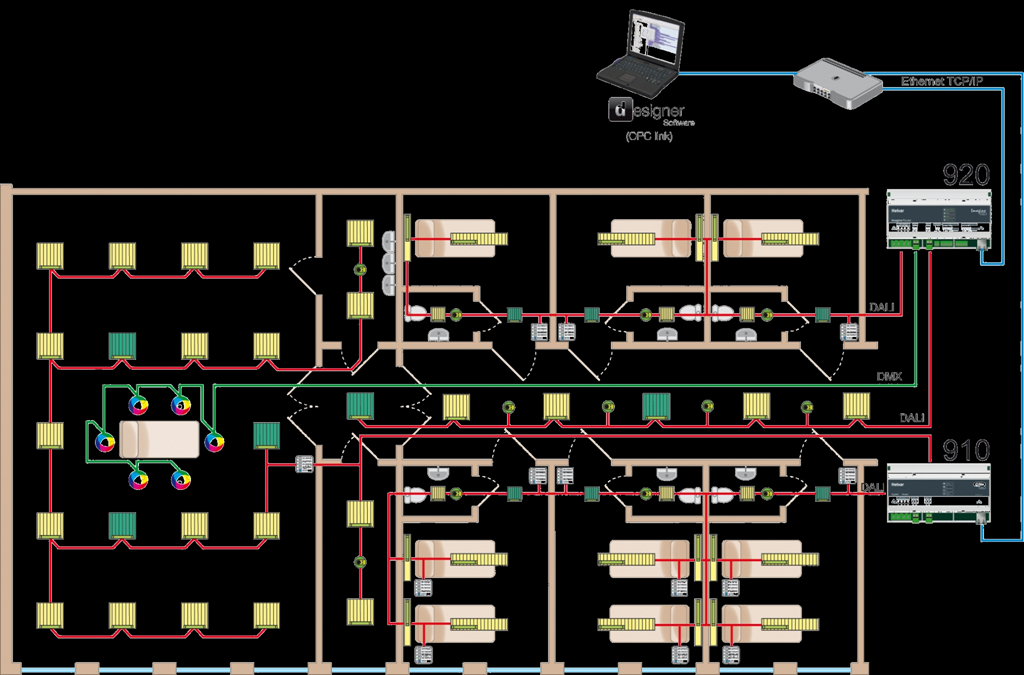

32 Ett system, en busslinga till både laster och styrpaneler Energibesparing Funktionalitet Komfort.

33 Fakta Helvars lager i Finland 670m² lager I anslutning till tillverkningslokalerna 21 timmar/dag, 360 dagar/år (7600 timmar/år) 10 år gamla armaturer med T8 lampor 2x58W och magnetiska EEI C- klass reaktorer Ljuset var på fel plats vid fel tillfälle Elförbrukningen var kWh/år PR

34 Resultat Från 160 lux till 300 lux Optimering av placeringen av armaturerna Närvarodetektering och tidsstyrning Dagsljusstyrning Payback tid ca 3,5 år 64% sparad energi med bara närvarostyrning 76% sparad energi med närvarostyrning och dagsljuskompensering PR

35 Ett års mätning. Två klassrum/mätare 6 st 2x st 2x28 Befintliga T5 3x35watt 9 st + tavelarmatur. Datum Avläsning i kwh Datum Avläsning i kwh

36 NY DALI STANDARD DALI DRIFTSKOMPABILITET DALI Logo licens procedur DALI medlemskap Anpassad till IEC Registrerad enhet + testresultat DALI enhet Officiell DALI testutrustning Uppdaterad mjukvara (IEC 62386)

37

38 Men, allt börjar här Max antal adresser. Antalet grupper. Router Antalet scenarier. Router 128 Max buss meter (1,5mm2). Max belastning av en DALI buss ma

39 Fri Topografi och Polaritet

40

41 DALI och 230V i samma kabel - Kan med fördel läggas i samma kabel som 230 volt

42 Olika metoder för reglering av belysning Switch-control (Switch Dim, Touch Dim) DALI (Europa standard) 1-10VDC (Europa standard) DSI (Bara Tridonic) DMX (RGB) Glödljusdimmer (Tyristor/Transistor)

43 Tyristor dimmer Tyristorreglering (framkantsreglering, leading edge dimming) är det vanligaste sättet att reglera resistiva och induktiva belysningsbelastningar. Tyristorn är stängd i början av spänningens halvperiod. Dimmrar finns från 1000W/800VA till 5500W/4025VA. Switch ON point Switch ON point Passar till: Glödljus 230V Halogen Konventionell trafo LED (Philips Retro)*

44 Transistor dimmer Transistorreglering (bakkantsreglering, trailing edge dimming) har tidigare varit det enda sättet att reglera elektroniska transformatorer. Transistorn stänger i slutet av spänningens halvperiod. Passar till: Glödljus 230V Halogen Elektronisk trafo LED (Osram Retro)

45 DALI ROUTER DALI ROUTER

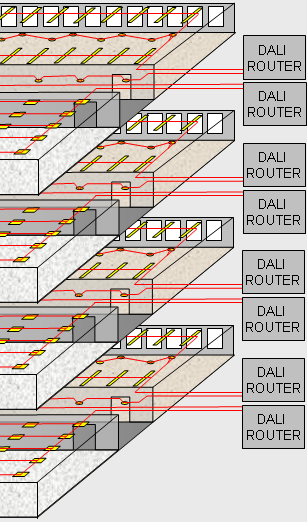

46 DALI ROUTER DALI ROUTER DALI ROUTER DALI ROUTER DALI ROUTER DALI ROUTER

47 DALI ROUTER DALI ROUTER DALI ROUTER DALI ROUTER DALI ROUTER DALI ROUTER DALI ROUTER DALI ROUTER

48 Ethernet Switch Ethernet Switch Ethernet Switch Ethernet Switch

49

50 SYSTEM SENSORER 311 PIR 15 ma 317 PIR Höghöjdssensor 20 ma 318 PIR 10 ma

51 SYSTEM SENSORER 312 PIR Multisensor Tak montage 15 ma 315 PIR Multisensor Armatur montage 10 ma

52 Väggsensor SE313 Öppen yta Väggsensor 313K Korridor Strömförsörjning via DALI Strömförbrukning 25mA SE313: 16 x 20 meter (8 x 10) 313K 4 x 60 meter PIR

53 SYSTEM SENSORER 313 Mikrovågsensor 20 ma 314 Mikrovågsensor Lång detektering 40 ma

54 DIN MONTERADE PRODUKTER Routers 920: 2 x 64 adresser, 2 x 250mA, 512DMX 910: 2 x 64 adresser, 2 x 250mA 905: 1 x 64 adresser, 1 x 250 ma r Dimmers 455 Framkant: 1 x 500W 454 Bakkant: 4 x 500W 452 Universal: 1 x 1000W Ballast Kontroller 472, 1 x 50 Laster: 1 10 volt / DSI 474, 4 x 50 Laster: 1 10 volt / DSI / DALI Broadcast / PWM Reläer 494, 4 x 1150W 498, 8 x 2300W

55 DIN MONTERADE PRODUKTER Gardiner, filmduk, motorer 490: 2 x kanaler Ingångsenheter 942: För Router system 440: För Toolbox system 444: Miniingångsenhet AV Interface 503AV: RS232 till DALI

56

57 Integration

58 TRÅDLÖS KOMMUNIKATION 434 EnOcean Gateway Viktiga funktioner Tråd-och batterilösa tryckknappar i DALI nätverk Enkel och billig installation Strömförsörjs via DALI-bussen Upp till 20 tryckknappar kan anslutas till en Gateway

59 usee WEBB BASERAD VISUALISERING ÖVERVAKNING AV ENERGIFÖRBRUKNING STYRA OCH REDIGERA LJUS- SCENARION

60 usee WEBB BASERAD VISUALISERING VIKTIGA FUNKTIONER FÖR UNDERHÅLL Trasiga ljuskällor Trasiga komponenter Brinntid VIKTIGA FUNKTIONER FÖR TEST OCH ÖVERVAKNING AV NÖDLJUSANLÄGGNINGAR Funktions test Schemaläggning Rapportera testresultat OLIKA BEHÖRIGHETS NIVÅER KAN SKAPAS

61 OVERVIEW USEE MED DALI Ethernet Ethernet

62 ÖVERSIKT VILKA ÄR TRIDIUM? Tridium är en global och av de ledande aktörerna inom: Mjukvaruapplikationer för systemintegration Öppna modulära plattformar Hantering av energianvändning Integration av en enskild enhet till en slutlig användare Tridiums teknologier Utökade anslutningsmöjligheter, integration och kompabilitet Utökade möjligheter för samverkan och kommunikation mellan olika system Tridiums kunder och samarbetspartners arbetar inom följande områden: Fastighetsautomation Belysning Brand- och säkerhetssystem VVS Energiövervakning Visualisering

63 ÖVERSIKT NIAGARA AX MJUKVARA Denna mjukvaruapplikation används för att utveckla: Integrera olika system Övervakning via internet Lösningar för fastighetsautomation Denna applikation erbjuder ett stort antal fördelar: Länkar samman olika komponenter och system från olika tillverkare Kompatibelt med ett stort antal kommunikationsprotokoll LON, BacNet, ModBus, Ethernet, KNX-IP, SNMP, M-bus, Z-wave, m.fl. Underlättar i utvecklingsprocesser Kortar tidsåtgången vid designen av ett system Skapar fler egenskaper och funktioner Nyttjar existerande nätverk Samma platfrom för både hård- och mjukvara

64 TRIDIUM JACE SERVICES Webbserver Alarm Historik Rapporter, redovisning av trender, arkiv Central schemaläggning SMS Övervakning och kontroll via fjärranlsutning (GPRS/Bredband) Användarprofiler tillgänglighet och säkerhet

65 Översikt NIAGARA AX MED ROUTERS Ethernet Ethernet LAN-nätverk DigiDim och DALI enheter DigiDim och DALI enheter DigiDim och DALI enheter

66 Översikt SYSTEMARKITEKTUR

67

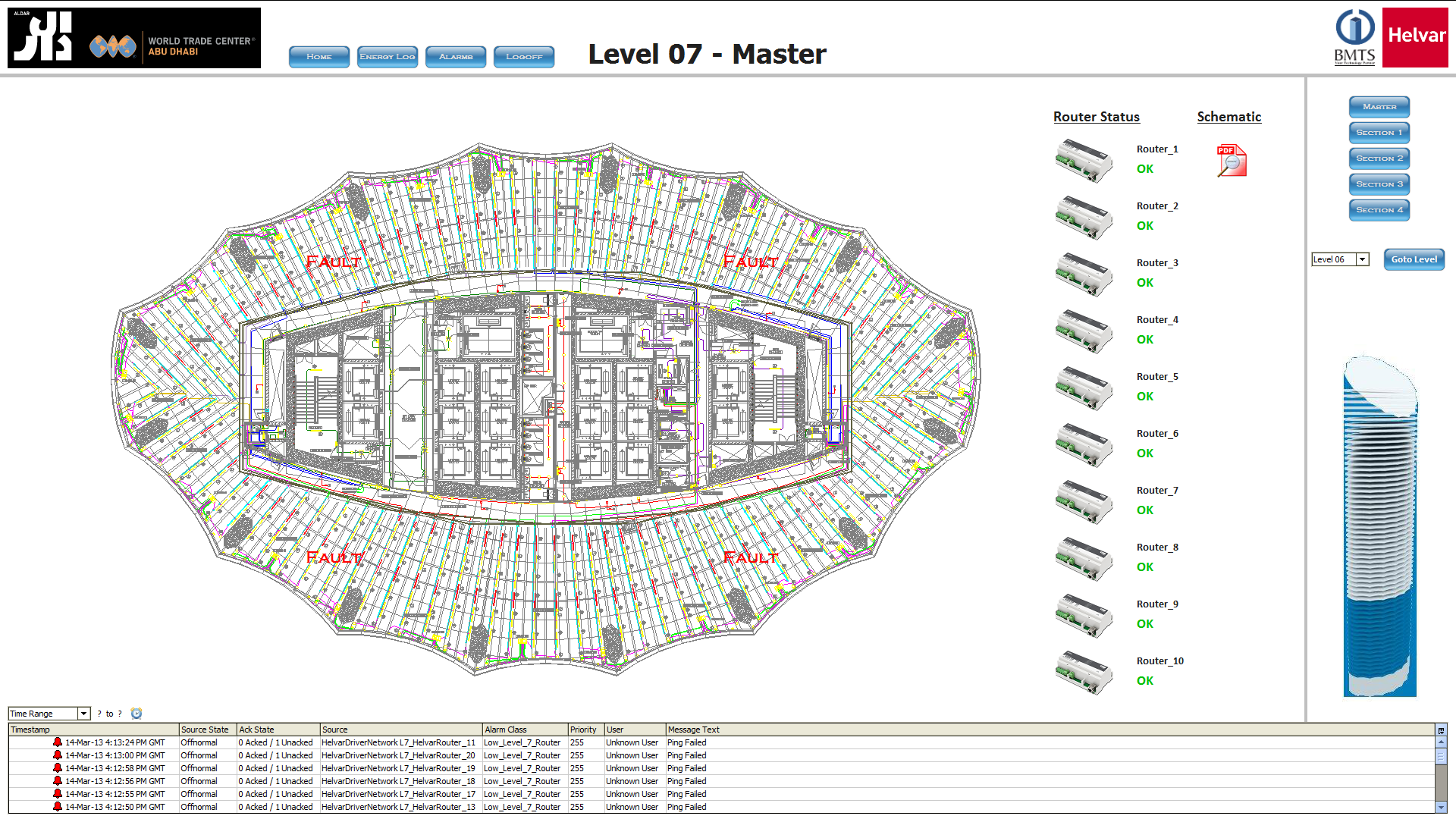

68 CASE STUDY INTEGRATE Trust Tower, World Trade Centre 278 metre / 59 Storey Commercial Tower 72,000 m2 Totalt DALI kontrollerat system 326,400 DALI enheter DALI Lysrör med Helvar ballasts DALI blind control för jalusier 910 Router 600 stycken Automatiserad kontroll Niagara GUI för kundens önskemål Full BMS integration Felrapportering Energimätning Brinntid

69

70

71

72 NY DALI STANDARD DALI DRIFTSKOMPABILITET DALI Logo licens procedur DALI medlemskap Anpassad till IEC Registrerad enhet + testresultat DALI enhet Officiell DALI testutrustning Uppdaterad mjukvara (IEC 62386)

73 NY DALI STANDARD DALI RAMVERK FÖR STANDARDISERING DALI standard nuvarande & kommande Laster Styrande

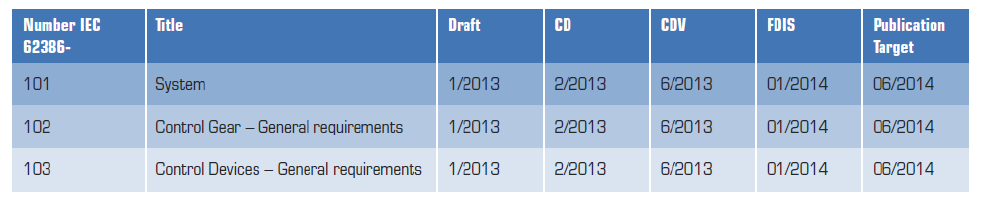

74 NY DALI STANDARD DALI TIDSPLAN 101 och 102 ; Andra utgåvan 103 ; Generella riktlinjer styrande enheter Styrande enheter CDV Augusti 2014 (committe draft for voting) FDIS December 2014 (final draft internationell standard
