F15W09_MFB_F_SV MONTERINGSANVISNINGAR

Transkript

1 F15W09_MFB_F_SV MONTERINGSANVISNINGAR

2 Innehåll Sida Användarinstruk on 3-5 Allmänt 3 Fläkt installa on 3-4 Underhåll 3 Elektrisk installa on 5 Felsökning 5 Teknisk beskrivning 6-8 Allmänt 6 Klassificering 6 Teknisk specifika on 6 Tillverkardeklara on 6 Sprängskiss 7 Tillbehör 8 2

3 Det finns all d en risk för a kläder eller lösa föremål sugs in i en friblåsande fläkt. De a kan orsaka skador på person eller egendom. AnvändarinstrukƟon Allmänt Fläkten levereras med utloppet riktat enligt bild på sida 1. Om alterna v utblåsriktning önskas kan fläkthuset riktas i 8 möjliga lägen. Beakta stor försik ghet så a inte fläkthjul skadas vid återmontage av fläkthus Fumex FB är en radialfläkt för evakuering av gaser, rök och lä are par klar. Fläktserien följer skydds- och säkerhetsföreskri erna i EUs maskindirek v. Fläktarna har en hög dri säkerhet och en hög kvalitet. Samtliga fläktar genomgår kontroll och provkörning innan de lämnar fabrik. Risker kan dock uppstå med en fläkt om: -den inte installeras, används och underhålls av utbildad personal. -den inte används på e för fläkten avse sä. Vid utomhusmontage måste, e er vald utblåsriktning, e dräneringshål borras i det som blir lägsta punkten på den färdigmonterade fläkten. Även vid fackmannamässig installa on kan fläktar ge ifrån sig skadliga ljudnivåer. Man bör också observera a angivna ljuddata (se separat produktblad) kan förändras av omgivning eller resonans på dri plats. Notera a elektronisk utrustning all d är känslig för sta sk elektricitet, hög lu fuk ghet, hög temperatur och nätstörningar. Utrustningen är matad med högspänning. Använd arbetsbrytare vid servicearbeten på fläkten. Fläktarna är konstruerade för montering i anläggningar och har därför inget beröringsskydd på inloppet. De a medför a fläkten inte får startas innan den är ansluten mot kanal. Det på utloppet monterade beröringsskyddet är demonterbart om man önskar ansluta utloppskanal (se llbehör sid 8). Fläktarna är inte avsedda a användas vid evakuering av explosiva gaser. Fläkt installaɵon Underhåll Monteringen får bara u öras av behörig personal under beaktande av denna montageanvisning och gällande föreskri er. Säkerställ a alla säkerhetsrelaterade fläktkomponenter uppfyller sin funk on. Fläktens stabilitet måste all d vara llgodosedd under dri. För a erhålla op mal funk on är det vik gt a fläktens kanalanslutningar är korrekt u örda. Felak g installa on kan orsaka stora försämringar av fläktens prestanda, i avseende på tryckfall och ljud. Fumex fläktar har u ormats för kon nuerlig användning under lång d och med stor llförlitlighet. Liksom alla maskiner, krävs regelbunden service och underhåll för a uppnå op mal funk on. Fumex rekommenderar följande underhållsschema: För a erhålla op mal prestanda rekommenderar vi a inloppsanslutningen är en rak kanal som är 5 ggr. kanalens diameter. Om utloppskanal används gäller samma sak för den. Kräver anläggningen en 90 krök på utloppet, bör den vika av i fläkthjulets rota onsriktning (se nedan). 3 Komponent Intervall 6 månader Motor Kontrollera funk on. Byt motor vid behov. Fläkthjul Kontrollera eventuella skador och rensa bort främmande föremål vid behov. Byt fläkthjul vid skada. Fläkthus Kontrollera a anslutningar si er fast samt rensa bort främmande föremål. Kontrollera dräneringshål och rensa vid behov.

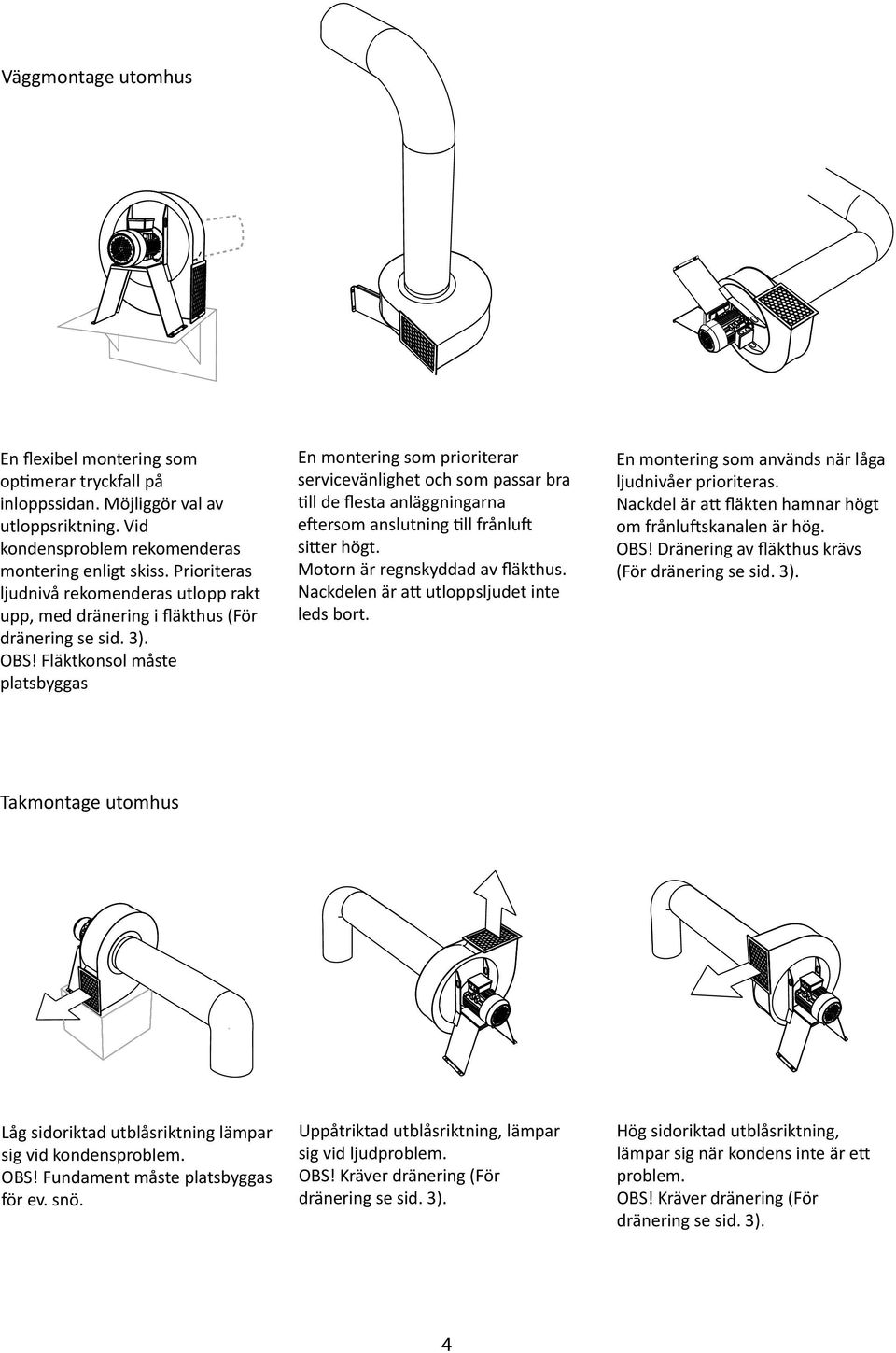

4 Väggmontage utomhus En flexibel montering som op merar tryckfall på inloppssidan. Möjliggör val av utloppsriktning. Vid kondensproblem rekomenderas montering enligt skiss. Prioriteras ljudnivå rekomenderas utlopp rakt upp, med dränering i fläkthus (För dränering se sid. 3). OBS! Fläktkonsol måste platsbyggas En montering som prioriterar servicevänlighet och som passar bra ll de flesta anläggningarna e ersom anslutning ll frånlu si er högt. Motorn är regnskyddad av fläkthus. Nackdelen är a utloppsljudet inte leds bort. En montering som används när låga ljudnivåer prioriteras. Nackdel är a fläkten hamnar högt om frånlu skanalen är hög. OBS! Dränering av fläkthus krävs (För dränering se sid. 3). Uppåtriktad utblåsriktning, lämpar sig vid ljudproblem. OBS! Kräver dränering (För dränering se sid. 3). Hög sidoriktad utblåsriktning, lämpar sig när kondens inte är e problem. OBS! Kräver dränering (För dränering se sid. 3). Takmontage utomhus Låg sidoriktad utblåsriktning lämpar sig vid kondensproblem. OBS! Fundament måste platsbyggas för ev. snö. 4

5 Elektrisk installa on Utrustningen är matad med högspänning och skall all d vara försedd med säkerhetsbrytare för servicearbeten i anslutning ll fläkten. Val av kabel och kabelarea skall följa de na onella krav som gäller för fasta installa oner. Enfasfläktarna levereras med motorerna kopplade för medsols rota on. Varvtalet på enfasmotorerna kan INTE regleras. Motsols rota on Felsökning Gå all d igenom felsökningsschemat innan du kontaktar Fumex. I schemat finns informa on som gör det enkelt a iden fiera fel som är enkla a åtgärda. Ställ extern säkerhetsbrytare i noll-läge, då fläkten kan starta utan förvarning e er e strömavbro. Endast kvalificerad personal får u öra service på fläkten. Symtom Möjligt fel Fläkt har stannat Fel på strömförsörjningen. Kontrollera strömförsörjning. Kortslutning i anslutning. Kontrollera fukt i säkerhetsbrytare och motoranslutning. Låst fläkthjul Kontrollera a främmande föremål ej förekommer i fläkthuset. Låst fläkthjul Kontrollera a is ej har bildats i fläkthus. Låst fläkthjul Kontrollera a lagring i motor fungerar. Prestandaförlust Motorlindning Kontrollera motstånd mellan lindningar. För a uppfylla gällande normer skall FB-fläkten vara försedd med kontaktor och överströmsskydd. För val av rä kontaktor se sid 6. Om reglertekniska apparater (ex. frekvensomvandlare) används skall llverkarens rekommenda oner för a undvika störningar beaktas. Exempelvis EMC, skyddsjord, kabellängd, kabelavskärmning etc. Skräp Kontrollera a främmande föremål ej förekommer i fläkthuset. Fel rota onsriktning Kontrollera rota onsriktningen. Anslutningar Kontrollera a anslutningar och kanaldragning är korrekta. 5

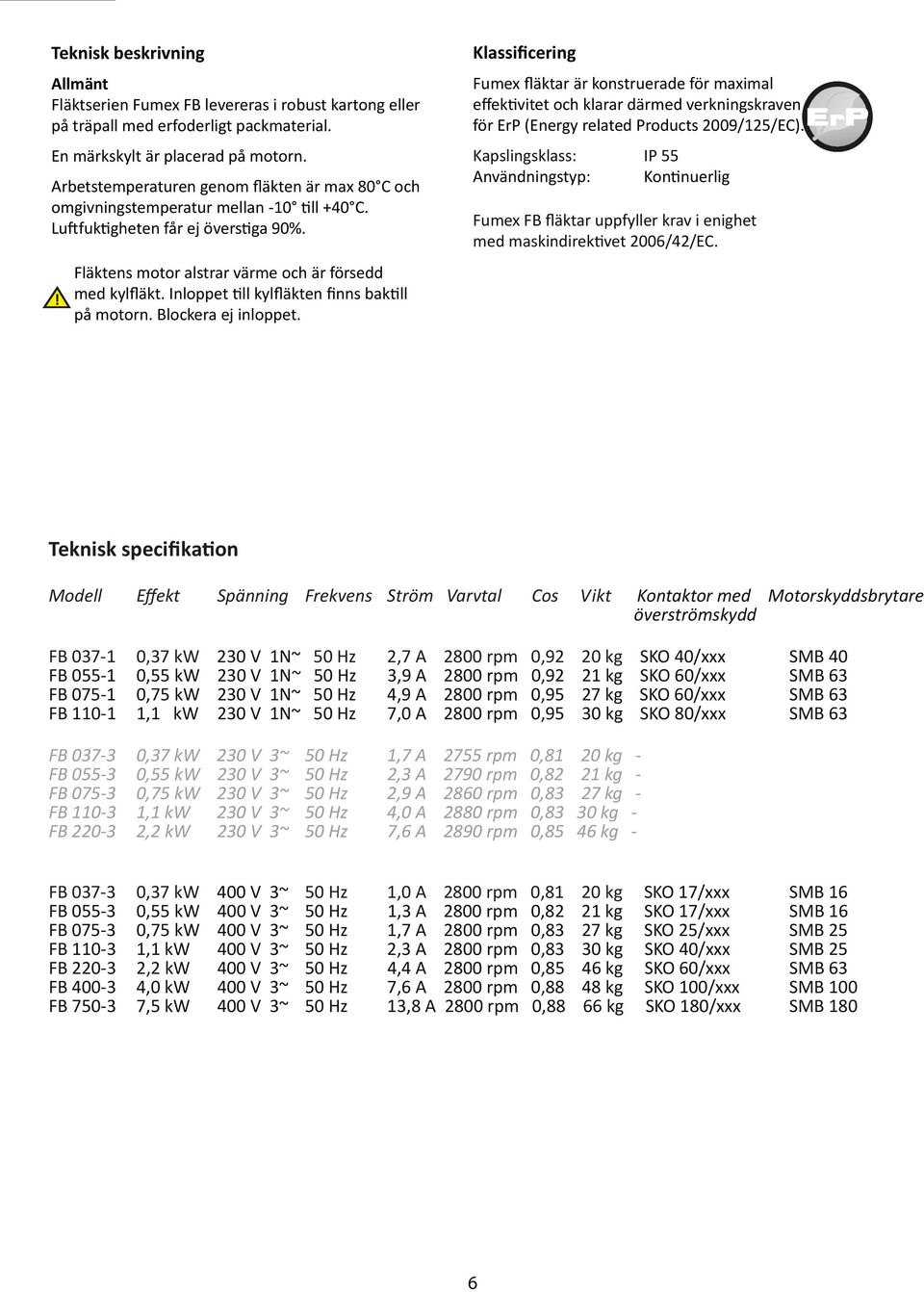

6 Teknisk beskrivning Allmänt Fläktserien Fumex FB levereras i robust kartong eller på träpall med erfoderligt packmaterial. En märkskylt är placerad på motorn. Arbetstemperaturen genom fläkten är max 80 C och omgivningstemperatur mellan -10 ll +40 C. Lu fuk gheten får ej övers ga 90%. Fläktens motor alstrar värme och är försedd med kylfläkt. Inloppet ll kylfläkten finns bak ll på motorn. Blockera ej inloppet. Klassificering Fumex fläktar är konstruerade för maximal effek vitet och klarar därmed verkningskraven för ErP (Energy related Products 2009/125/EC). Kapslingsklass: IP 55 Användningstyp: Kon nuerlig Fumex FB fläktar uppfyller krav i enighet med maskindirek vet 2006/42/EC. Teknisk specifika on Modell Effekt Spänning Frekvens Ström Varvtal Cos Vikt Kontaktor med Motorskyddsbrytare överströmskydd FB ,37 kw 230 V 1N~ 50 Hz 2,7 A 2800 rpm 0,92 20 kg SKO 40/xxx SMB 40 FB ,55 kw 230 V 1N~ 50 Hz 3,9 A 2800 rpm 0,92 21 kg SKO 60/xxx SMB 63 FB ,75 kw 230 V 1N~ 50 Hz 4,9 A 2800 rpm 0,95 27 kg SKO 60/xxx SMB 63 FB ,1 kw 230 V 1N~ 50 Hz 7,0 A 2800 rpm 0,95 30 kg SKO 80/xxx SMB 63 FB ,37 kw 230 V 3~ 50 Hz 1,7 A 2755 rpm 0,81 20 kg - FB ,55 kw 230 V 3~ 50 Hz 2,3 A 2790 rpm 0,82 21 kg - FB ,75 kw 230 V 3~ 50 Hz 2,9 A 2860 rpm 0,83 27 kg - FB ,1 kw 230 V 3~ 50 Hz 4,0 A 2880 rpm 0,83 30 kg - FB ,2 kw 230 V 3~ 50 Hz 7,6 A 2890 rpm 0,85 46 kg - FB ,37 kw 400 V 3~ 50 Hz 1,0 A 2800 rpm 0,81 20 kg SKO 17/xxx SMB 16 FB ,55 kw 400 V 3~ 50 Hz 1,3 A 2800 rpm 0,82 21 kg SKO 17/xxx SMB 16 FB ,75 kw 400 V 3~ 50 Hz 1,7 A 2800 rpm 0,83 27 kg SKO 25/xxx SMB 25 FB ,1 kw 400 V 3~ 50 Hz 2,3 A 2800 rpm 0,83 30 kg SKO 40/xxx SMB 25 FB ,2 kw 400 V 3~ 50 Hz 4,4 A 2800 rpm 0,85 46 kg SKO 60/xxx SMB 63 FB ,0 kw 400 V 3~ 50 Hz 7,6 A 2800 rpm 0,88 48 kg SKO 100/xxx SMB 100 FB ,5 kw 400 V 3~ 50 Hz 13,8 A 2800 rpm 0,88 66 kg SKO 180/xxx SMB 180 6

7 5 4 a,b a,b,c 7 1 a,b,c 1 3 a,b, c 2 a,b,c 7 a,b,c 1. Konsol 1 a. Skruv 4 a. Skruv 2. Motor 1 b. Bricka 4 b. Bricka 3. Motorplåt 1 c. Mu er 6 a. Skruv 4. Fläkthjul 2 a. Skruv 6 b. Bricka 5. Fläkthus 2 b. Bricka 6 c. Nitmu er 6. Inlopp 2 c. Mu er 7 a. Vagnsbult 7. Utloppsgaller 3 a. Skruv 7 b. Bricka 3 b. Bricka 7 c. Mu er 3 c. Nitmu er 7
