1 Säker på Taket Taksäkerhetsprodukter från Utg. nr. 14

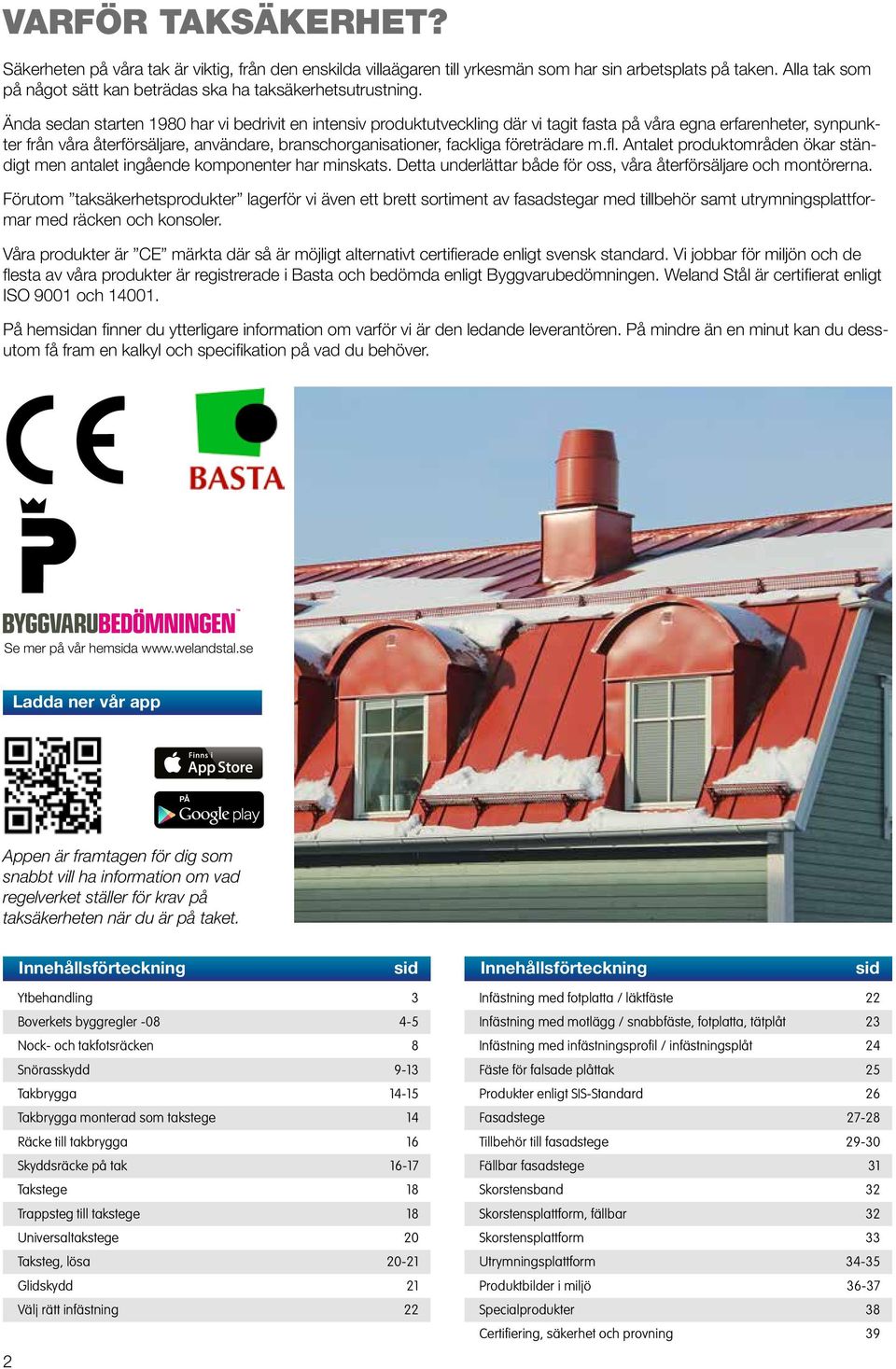

2 VARFÖR TAKSÄKERHET? Säkerheten på våra tak är viktig, från den enskilda villaägaren till yrkesmän som har sin arbetsplats på taken. Alla tak som på något sätt kan beträdas ska ha taksäkerhetsutrustning. Ända sedan starten 1980 har vi bedrivit en intensiv produktutveckling där vi tagit fasta på våra egna erfarenheter, synpunkter från våra återförsäljare, användare, branschorganisationer, fackliga företrädare m.fl. Antalet produktområden ökar ständigt men antalet ingående komponenter har minskats. Detta underlättar både för oss, våra återförsäljare och montörerna. Förutom taksäkerhetsprodukter lagerför vi även ett brett sortiment av fasadstegar med tillbehör samt utrymningsplattformar med räcken och konsoler. Våra produkter är CE märkta där så är möjligt alternativt certifierade enligt svensk standard. Vi jobbar för miljön och de flesta av våra produkter är registrerade i Basta och bedömda enligt Byggvarubedömningen. Weland Stål är certifierat enligt ISO 9001 och På hemsidan finner du ytterligare information om varför vi är den ledande leverantören. På mindre än en minut kan du dessutom få fram en kalkyl och specifikation på vad du behöver. Se mer på vår hemsida Ladda ner vår app Appen är framtagen för dig som snabbt vill ha information om vad regelverket ställer för krav på taksäkerheten när du är på taket. Innehållsförteckning sid Innehållsförteckning sid Ytbehandling 3 Boverkets byggregler Nock- och takfotsräcken 8 Snörasskydd 9-13 Takbrygga Takbrygga monterad som takstege 14 Räcke till takbrygga 16 Skyddsräcke på tak Takstege 18 Trappsteg till takstege 18 Universaltakstege 20 Taksteg, lösa Glidskydd 21 Välj rätt infästning 22 2 Infästning med fotplatta / läktfäste 22 Infästning med motlägg / snabbfäste, fotplatta, tätplåt 23 Infästning med infästningsprofil / infästningsplåt 24 Fäste för falsade plåttak 25 Produkter enligt SIS-Standard 26 Fasadstege Tillbehör till fasadstege Fällbar fasadstege 31 Skorstensband 32 Skorstensplattform, fällbar 32 Skorstensplattform 33 Utrymningsplattform Produktbilder i miljö Specialprodukter 38 Certifiering, säkerhet och provning 39

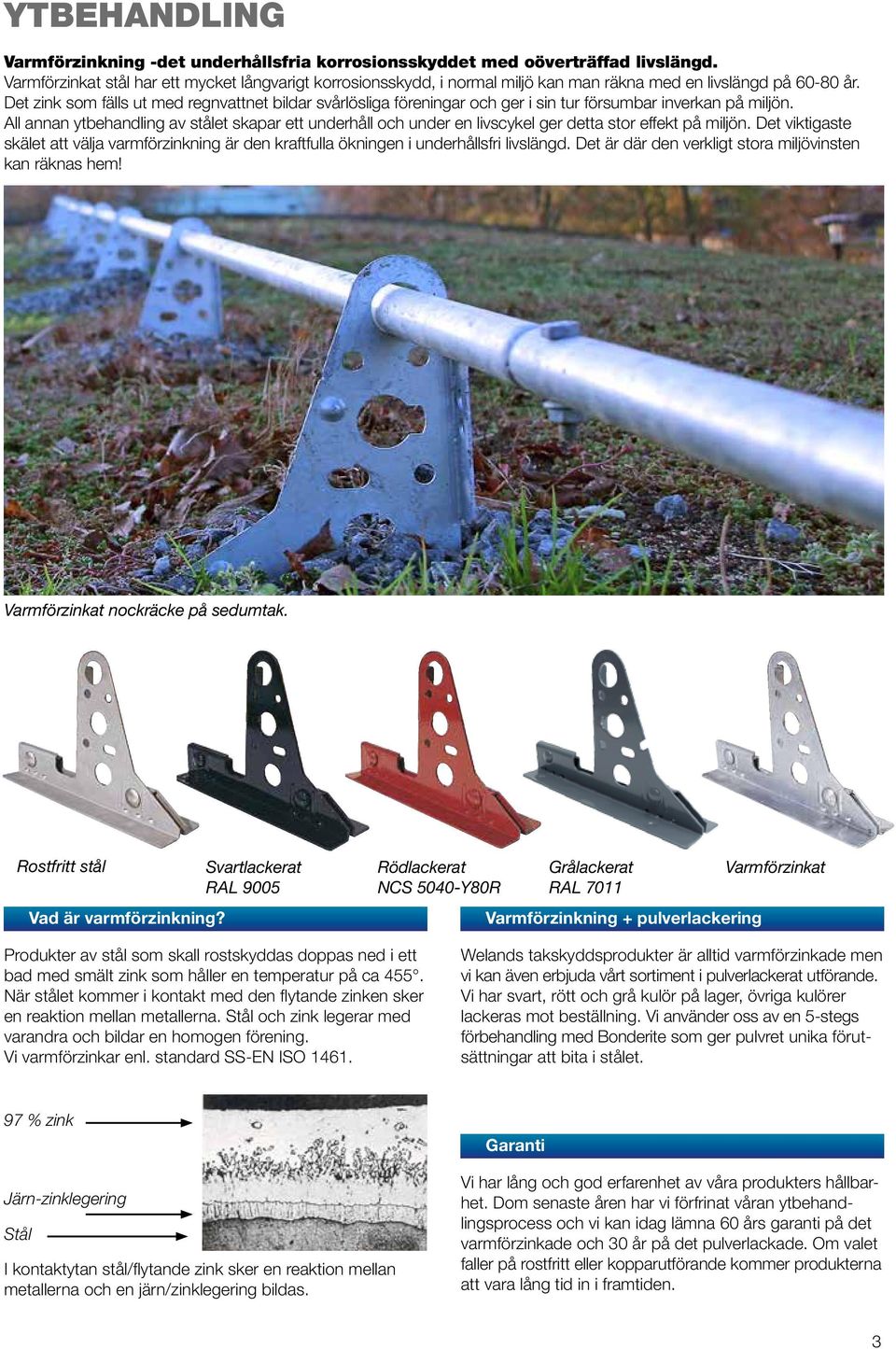

3 YTBEHANDLING Varmförzinkning -det underhållsfria korrosionsskyddet med oöverträffad livslängd. Varmförzinkat stål har ett mycket långvarigt korrosionsskydd, i normal miljö kan man räkna med en livslängd på år. Det zink som fälls ut med regnvattnet bildar svårlösliga föreningar och ger i sin tur försumbar inverkan på miljön. All annan ytbehandling av stålet skapar ett underhåll och under en livscykel ger detta stor effekt på miljön. Det viktigaste skälet att välja varmförzinkning är den kraftfulla ökningen i underhållsfri livslängd. Det är där den verkligt stora miljövinsten kan räknas hem! Varmförzinkat nockräcke på sedumtak. Rostfritt stål Vad är varmförzinkning? Svartlackerat RAL 9005 Rödlackerat NCS 5040-Y80R Grålackerat RAL 7011 Varmförzinkning + pulverlackering Varmförzinkat Produkter av stål som skall rostskyddas doppas ned i ett bad med smält zink som håller en temperatur på ca 455. När stålet kommer i kontakt med den flytande zinken sker en reaktion mellan metallerna. Stål och zink legerar med varandra och bildar en homogen förening. Vi varmförzinkar enl. standard SS-EN ISO Welands takskyddsprodukter är alltid varmförzinkade men vi kan även erbjuda vårt sortiment i pulverlackerat utförande. Vi har svart, rött och grå kulör på lager, övriga kulörer lackeras mot beställning. Vi använder oss av en 5-stegs förbehandling med Bonderite som ger pulvret unika förutsättningar att bita i stålet. 97 % zink Järn-zinklegering Stål I kontaktytan stål/flytande zink sker en reaktion mellan metallerna och en järn/zinklegering bildas. Garanti Vi har lång och god erfarenhet av våra produkters hållbarhet. Dom senaste åren har vi förfrinat våran ytbehandlingsprocess och vi kan idag lämna 60 års garanti på det varmförzinkade och 30 år på det pulverlackade. Om valet faller på rostfritt eller kopparutförande kommer produkterna att vara lång tid in i framtiden. 3

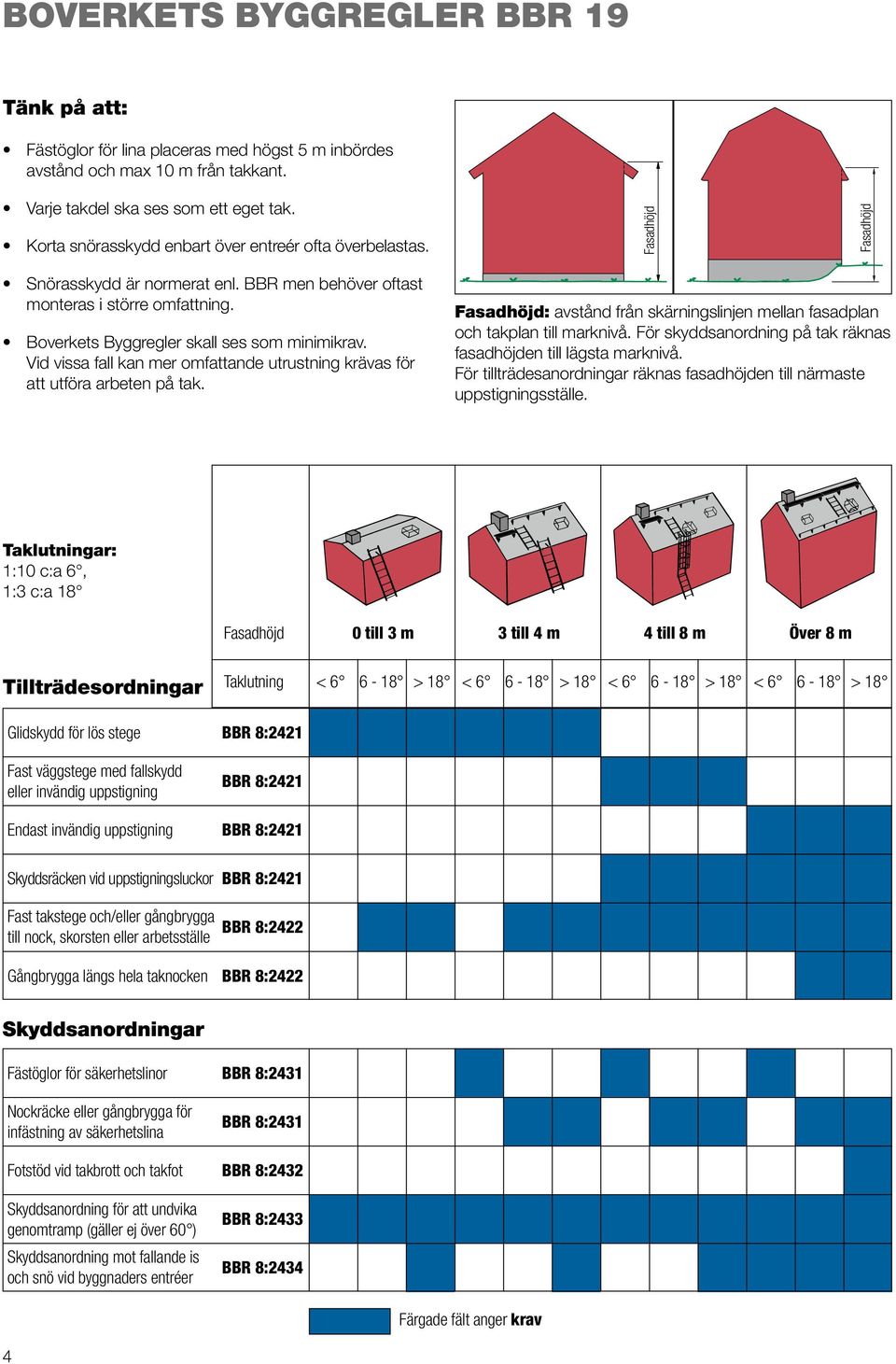

4 BOVERKETS BYGGREGLER BBR 19 Tänk på att: Fästöglor för lina placeras med högst 5 m inbördes avstånd och max 10 m från takkant. Varje takdel ska ses som ett eget tak. Korta snörasskydd enbart över entreér ofta överbelastas. Fasadhöjd Fasadhöjd Snörasskydd är normerat enl. BBR men behöver oftast monteras i större omfattning. Boverkets Byggregler skall ses som minimikrav. Vid vissa fall kan mer omfattande utrustning krävas för att utföra arbeten på tak. Fasadhöjd: avstånd från skärningslinjen mellan fasadplan och takplan till marknivå. För skyddsanordning på tak räknas fasadhöjden till lägsta marknivå. För tillträdesanordningar räknas fasadhöjden till närmaste uppstigningsställe. Taklutningar: 1:10 c:a 6, 1:3 c:a 18 Fasadhöjd 0 till 3 m 3 till 4 m 4 till 8 m Över 8 m Tillträdesordningar Glidskydd för lös stege Fast väggstege med fallskydd eller invändig uppstigning Endast invändig uppstigning Taklutning BBR 8:2421 BBR 8:2421 BBR 8:2421 < > 18 < > 18 < > 18 < > 18 Skyddsräcken vid uppstigningsluckor Fast takstege och/eller gångbrygga till nock, skorsten eller arbetsställe Gångbrygga längs hela taknocken BBR 8:2421 BBR 8:2422 BBR 8:2422 Skyddsanordningar Fästöglor för säkerhetslinor Nockräcke eller gångbrygga för infästning av säkerhetslina Fotstöd vid takbrott och takfot Skyddsanordning för att undvika genomtramp (gäller ej över 60 ) Skyddsanordning mot fallande is och snö vid byggnaders entréer 4 BBR 8:2431 BBR 8:2431 BBR 8:2432 BBR 8:2433 BBR 8:2434 Färgade fält anger krav

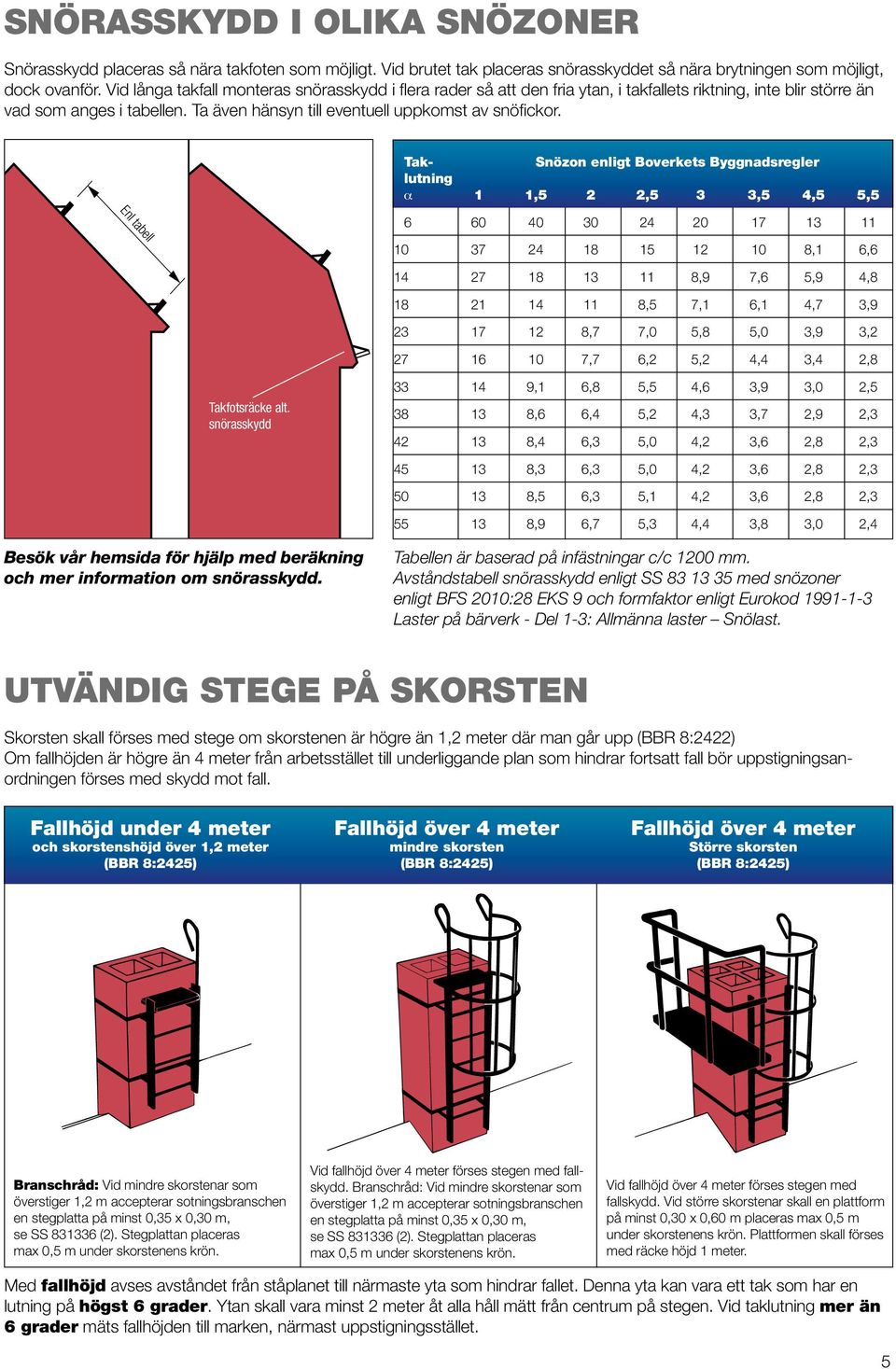

5 SNÖRASSKYDD I OLIKA SNÖZONER Snörasskydd placeras så nära takfoten som möjligt. Vid brutet tak placeras snörasskyddet så nära brytningen som möjligt, dock ovanför. Vid långa takfall monteras snörasskydd i flera rader så att den fria ytan, i takfallets riktning, inte blir större än vad som anges i tabellen. Ta även hänsyn till eventuell uppkomst av snöfickor. Tak- Snözon enligt Boverkets Byggnadsregler lutning a 1 1,5 2 2,5 3 3,5 4,5 5,5 Enl tabell ,1 6, ,9 7,6 5,9 4, ,5 7,1 6,1 4,7 3, ,7 7,0 5,8 5,0 3,9 3, ,7 6,2 5,2 4,4 3,4 2,8 Takfotsräcke alt. snörasskydd ,1 6,8 5,5 4,6 3,9 3,0 2, ,6 6,4 5,2 4,3 3,7 2,9 2, ,4 6,3 5,0 4,2 3,6 2,8 2, ,3 6,3 5,0 4,2 3,6 2,8 2, ,5 6,3 5,1 4,2 3,6 2,8 2, ,9 6,7 5,3 4,4 3,8 3,0 2,4 Besök vår hemsida för hjälp med beräkning och mer information om snörasskydd. Tabellen är baserad på infästningar c/c 1200 mm. Avståndstabell snörasskydd enligt SS med snözoner enligt BFS 2010:28 EKS 9 och formfaktor enligt Eurokod Laster på bärverk - Del 1-3: Allmänna laster Snölast. UTVÄNDIG STEGE PÅ SKORSTEN Skorsten skall förses med stege om skorstenen är högre än 1,2 meter där man går upp (BBR 8:2422) Om fallhöjden är högre än 4 meter från arbetsstället till underliggande plan som hindrar fortsatt fall bör uppstigningsanordningen förses med skydd mot fall. Fallhöjd under 4 meter och skorstenshöjd över 1,2 meter (BBR 8:2425) Fallhöjd över 4 meter mindre skorsten (BBR 8:2425) Fallhöjd över 4 meter Större skorsten (BBR 8:2425) Branschråd: Vid mindre skorstenar som överstiger 1,2 m accepterar sotningsbranschen en stegplatta på minst 0,35 x 0,30 m, se SS (2). Stegplattan placeras max 0,5 m under skorstenens krön. Vid fallhöjd över 4 meter förses stegen med fallskydd. Branschråd: Vid mindre skorstenar som överstiger 1,2 m accepterar sotningsbranschen en stegplatta på minst 0,35 x 0,30 m, se SS (2). Stegplattan placeras max 0,5 m under skorstenens krön. Vid fallhöjd över 4 meter förses stegen med fallskydd. Vid större skorstenar skall en plattform på minst 0,30 x 0,60 m placeras max 0,5 m under skorstenens krön. Plattformen skall förses med räcke höjd 1 meter. Med fallhöjd avses avståndet från ståplanet till närmaste yta som hindrar fallet. Denna yta kan vara ett tak som har en lutning på högst 6 grader. Ytan skall vara minst 2 meter åt alla håll mätt från centrum på stegen. Vid taklutning mer än 6 grader mäts fallhöjden till marken, närmast uppstigningsstället. 5

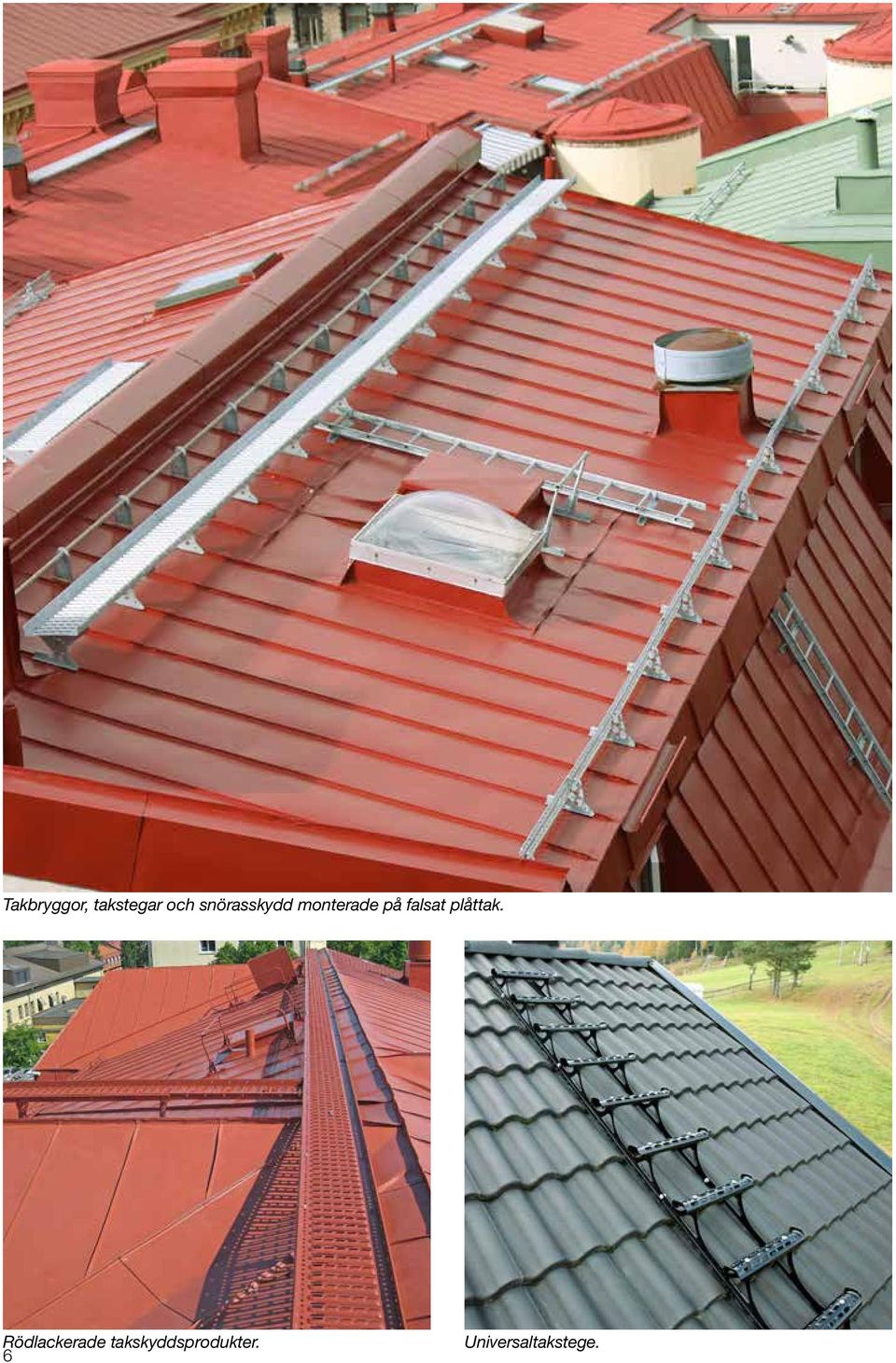

6 Takbryggor, takstegar och snörasskydd monterade på falsat plåttak. Rödlackerade takskyddsprodukter. 6 Universaltakstege.

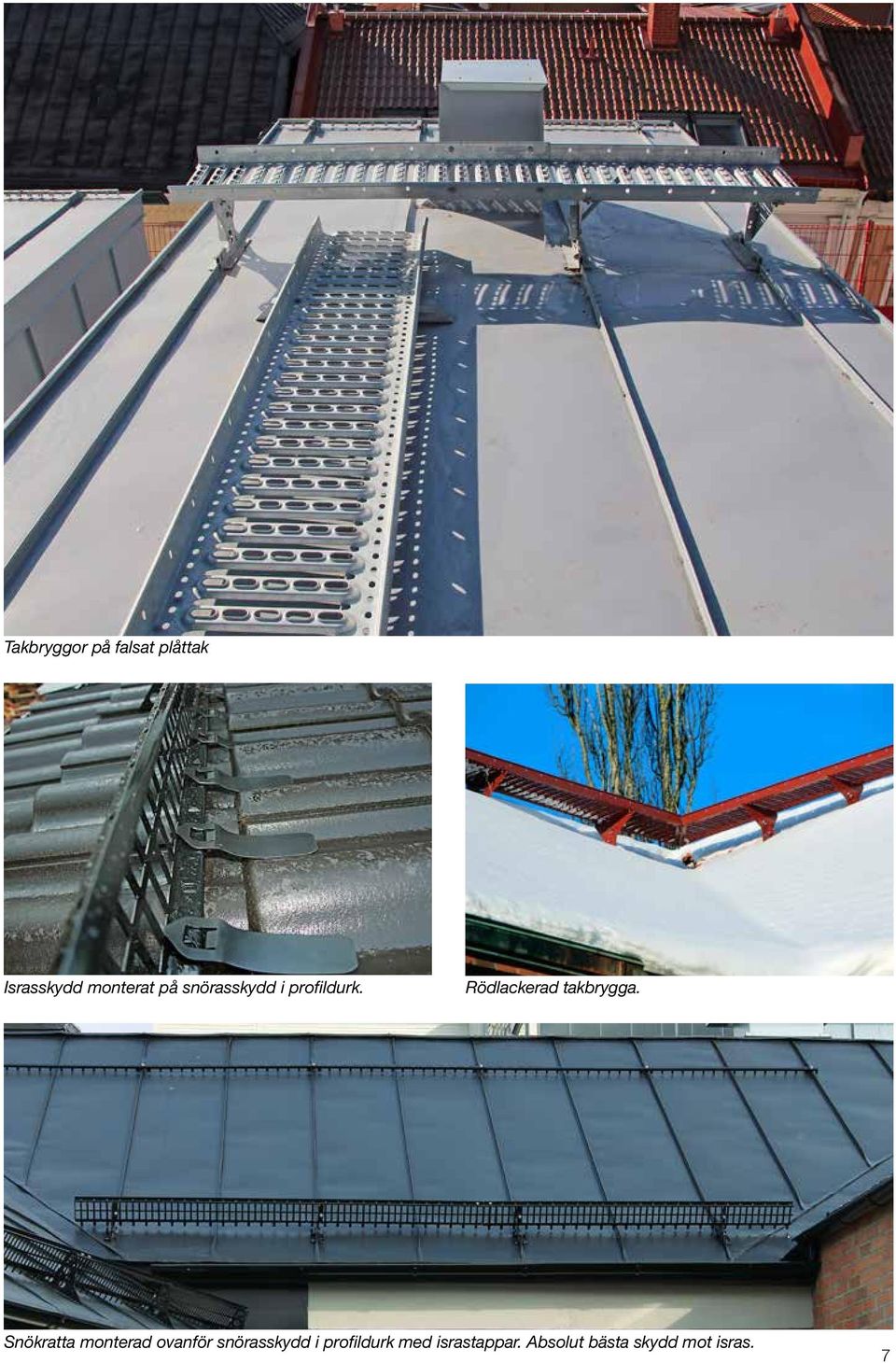

7 Takbryggor på falsat plåttak Israsskydd monterat på snörasskydd i profildurk. Rödlackerad takbrygga. Snökratta monterad ovanför snörasskydd i profildurk med israstappar. Absolut bästa skydd mot isras. 7

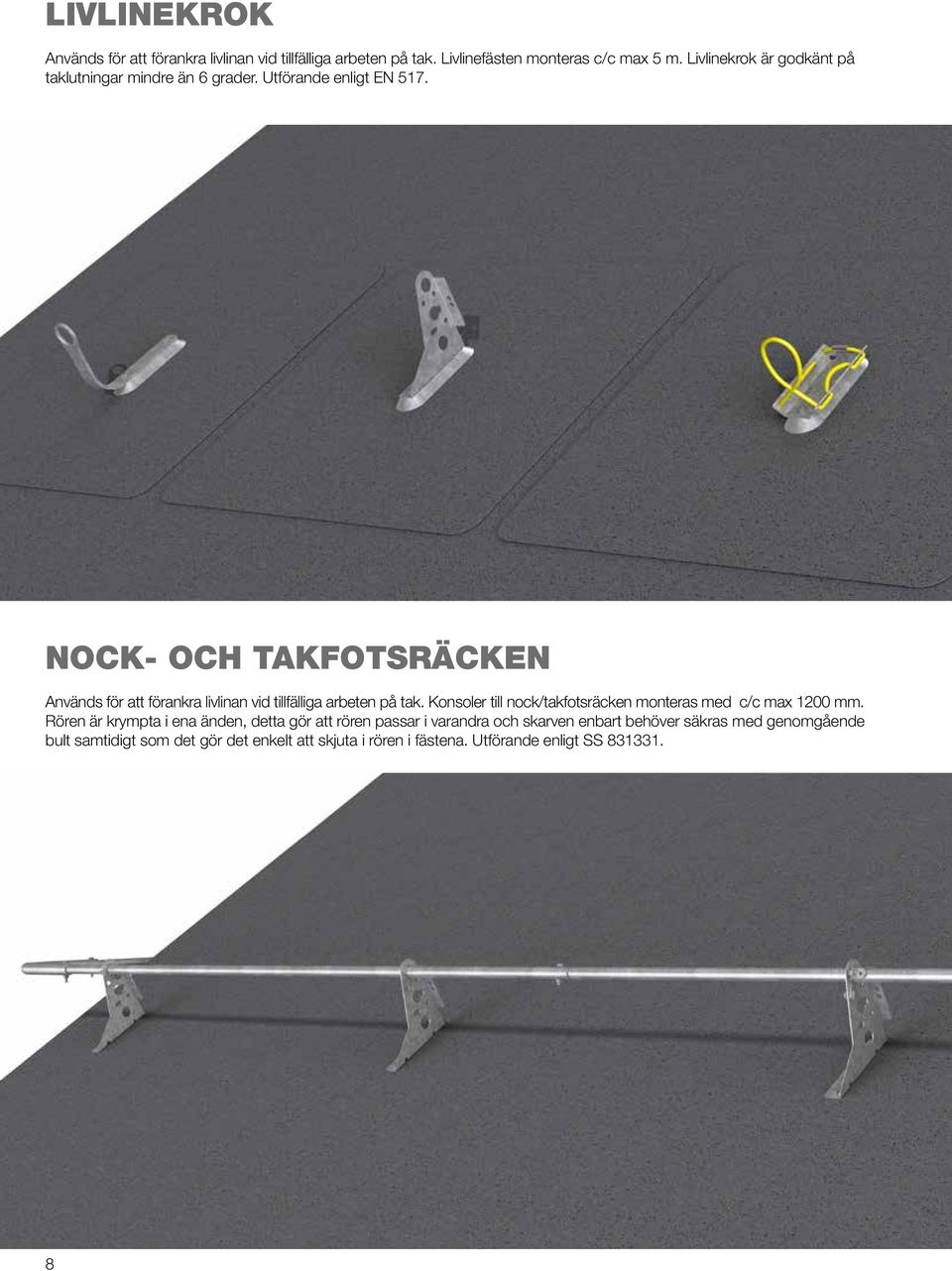

8 LIVLINEKROK Används för att förankra livlinan vid tillfälliga arbeten på tak. Livlinefästen monteras c/c max 5 m. Livlinekrok är godkänt på taklutningar mindre än 6 grader. Utförande enligt EN 517. NOCK- OCH TAKFOTSRÄCKEN Används för att förankra livlinan vid tillfälliga arbeten på tak. Konsoler till nock/takfotsräcken monteras med c/c max 1200 mm. Rören är krympta i ena änden, detta gör att rören passar i varandra och skarven enbart behöver säkras med genomgående bult samtidigt som det gör det enkelt att skjuta i rören i fästena. Utförande enligt SS

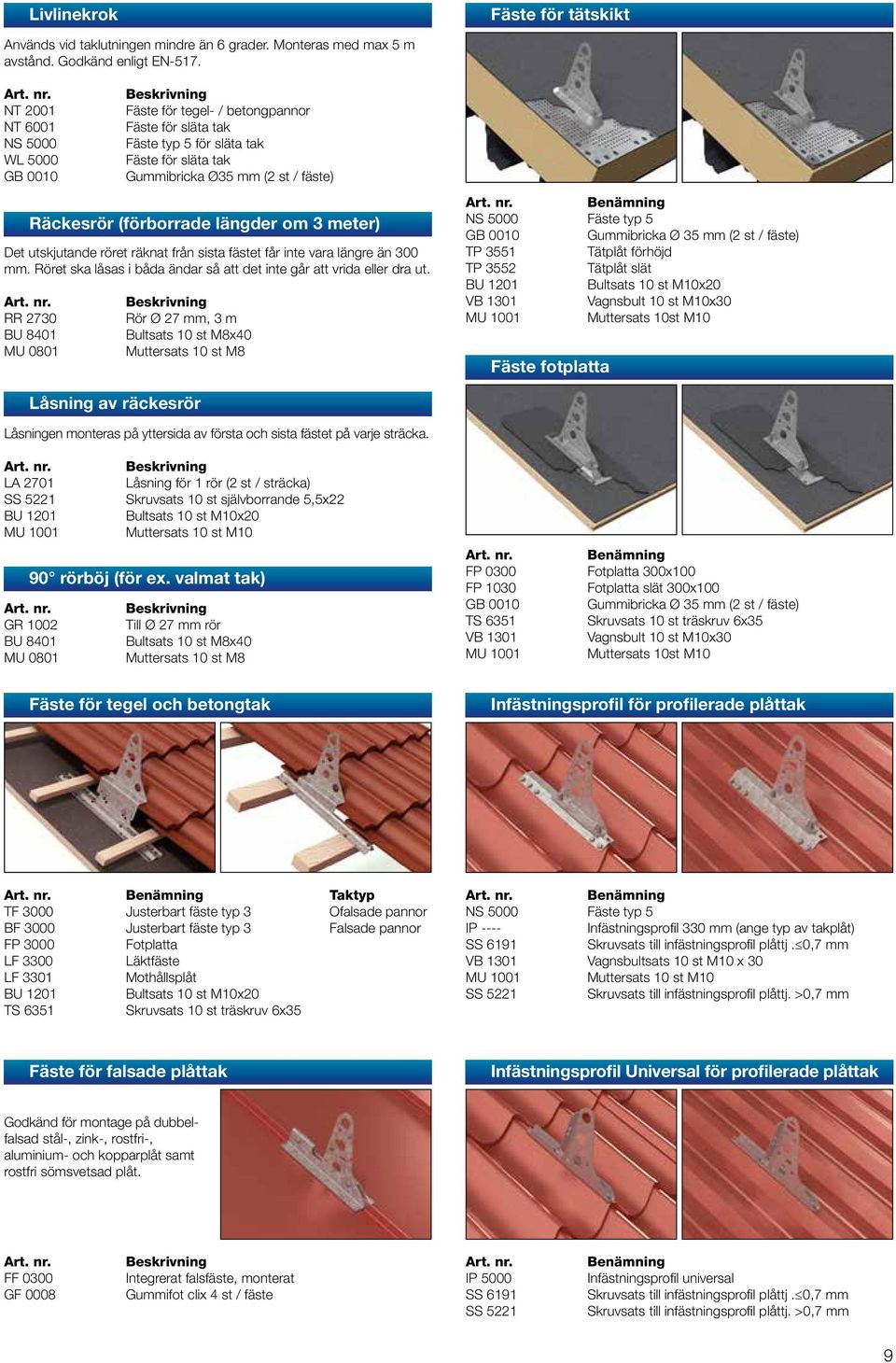

9 Livlinekrok Fäste för tätskikt Används vid taklutningen mindre än 6 grader. Monteras med max 5 m avstånd. Godkänd enligt EN-517. NT 2001 NT 6001 NS 5000 WL 5000 GB 0010 Räckesrör (förborrade längder om 3 meter) Det utskjutande röret räknat från sista fästet får inte vara längre än 300 mm. Röret ska låsas i båda ändar så att det inte går att vrida eller dra ut. RR 2730 BU 8401 MU 0801 Fäste för tegel- / betongpannor Fäste för släta tak Fäste typ 5 för släta tak Fäste för släta tak Gummibricka Ø35 mm (2 st / fäste) Rör Ø 27 mm, 3 m Bultsats 10 st M8x40 Muttersats 10 st M8 NS 5000 Fäste typ 5 GB 0010 Gummibricka Ø 35 mm (2 st / fäste) TP 3551 Tätplåt förhöjd TP 3552 Tätplåt slät VB 1301 Vagnsbult 10 st M10x30 MU 1001 Muttersats 10st M10 Fäste fotplatta Låsning av räckesrör Låsningen monteras på yttersida av första och sista fästet på varje sträcka. LA 2701 Låsning för 1 rör (2 st / sträcka) SS 5221 Skruvsats 10 st självborrande 5,5x22 90 rörböj (för ex. valmat tak) GR 1002 Till Ø 27 mm rör BU 8401 Bultsats 10 st M8x40 MU 0801 Muttersats 10 st M8 FP 0300 FP 1030 GB 0010 TS 6351 VB 1301 MU 1001 Fotplatta 300x100 Fotplatta slät 300x100 Gummibricka Ø 35 mm (2 st / fäste) Skruvsats 10 st träskruv 6x35 Vagnsbult 10 st M10x30 Muttersats 10st M10 Fäste för tegel och betongtak Infästningsprofil för profilerade plåttak Taktyp TF 3000 Justerbart fäste typ 3 Ofalsade pannor BF 3000 Justerbart fäste typ 3 Falsade pannor FP 3000 Fotplatta LF 3300 Läktfäste LF 3301 Mothållsplåt TS 6351 Skruvsats 10 st träskruv 6x35 NS 5000 Fäste typ 5 IP ---- Infästningsprofil 330 mm (ange typ av takplåt) SS 6191 Skruvsats till infästningsprofil plåttj. 0,7 mm VB 1301 Vagnsbultsats 10 st M10 x 30 SS 5221 Skruvsats till infästningsprofil plåttj. >0,7 mm Fäste för falsade plåttak Infästningsprofil Universal för profilerade plåttak Godkänd för montage på dubbelfalsad stål-, zink-, rostfri-, aluminium- och kopparplåt samt rostfri sömsvetsad plåt. FF 0300 GF 0008 Integrerat falsfäste, monterat Gummifot clix 4 st / fäste IP 5000 SS 6191 SS 5221 Infästningsprofil universal Skruvsats till infästningsprofil plåttj. 0,7 mm Skruvsats till infästningsprofil plåttj. >0,7 mm 9

10 SNÖRASSKYDD MED 3 RÖR Ett stabilt snörasskydd som lämpar sig bra för äldre tak där ett äldre utseende eftersträvas. Fungerar även som takfotsräcke. Fästena monteras med c/c max 1200 mm. Rören är krympta i ena änden, detta gör att rören passar i varandra och skarven enbart behöver säkras med genomgående bult samtidigt som det gör det enkelt att skjuta i rören i fästena. Det utskjutande röret räknat från sista fästet får inte vara längre än 300 mm. Röret ska låsas i båda ändar så att det inte går att vrida eller dra ut. Utförande enligt SS SNÖRASSKYDD I PROFILDURK Weland Ståls mest sålda snörasskydd, mycket beroende på den lätta vikten och det enkla montaget. Även godkänt som takfotsräcke. Fästena monteras med c/c max 1200 mm. Durken placeras mot fästena och skarvas enkelt med genomgående bult. Finns även i ett utförande med små tappar som förhindrar att isen kan kana under på släta tak. Utförande enligt SS Israstappar Snöstopp Israstapp Skarv Skarv profildurk med israstapp 10

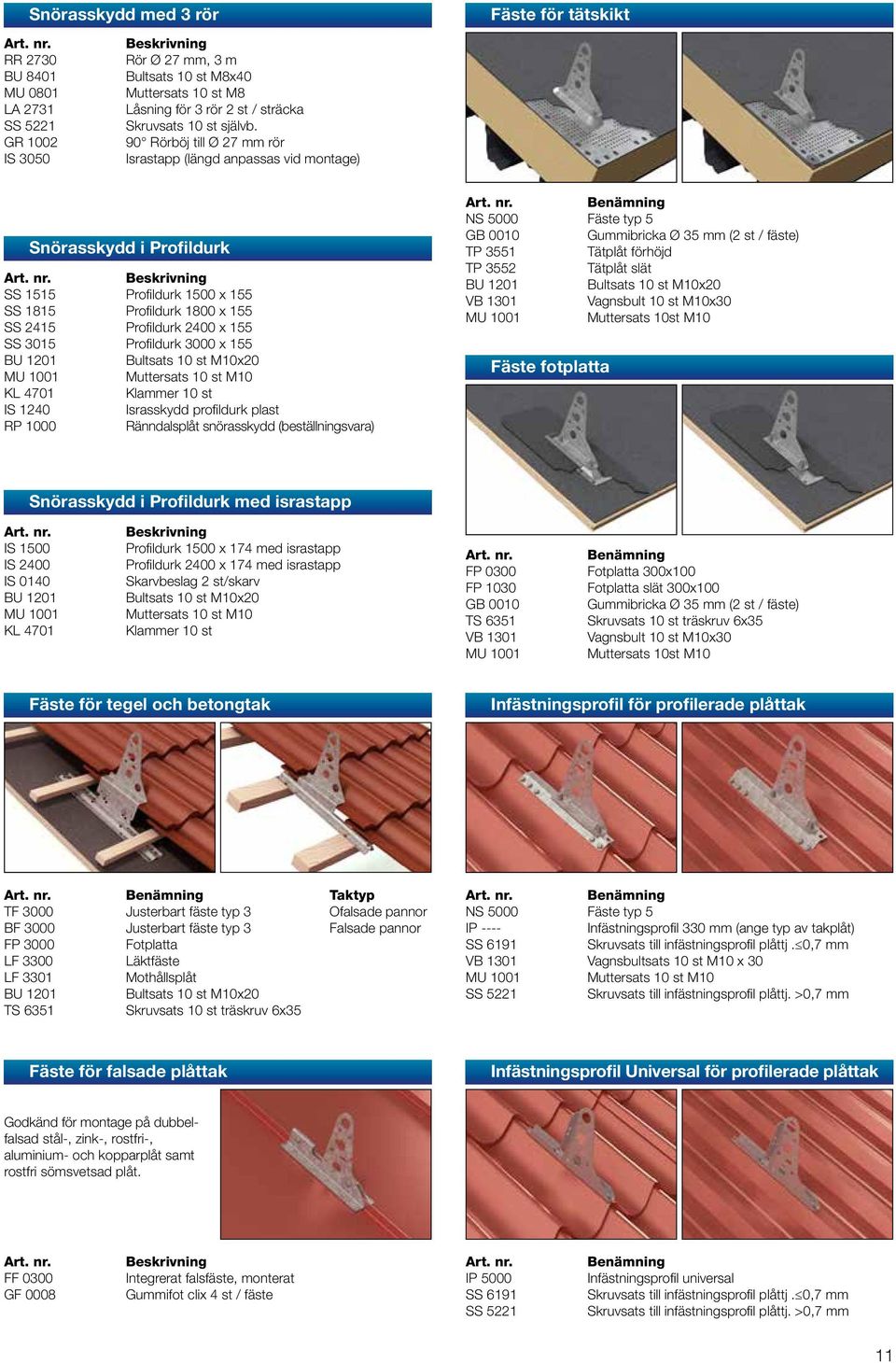

11 Snörasskydd med 3 rör RR 2730 Rör Ø 27 mm, 3 m BU 8401 Bultsats 10 st M8x40 MU 0801 Muttersats 10 st M8 LA 2731 Låsning för 3 rör 2 st / sträcka SS 5221 Skruvsats 10 st självb. GR Rörböj till Ø 27 mm rör IS 3050 Israstapp (längd anpassas vid montage) Fäste för tätskikt Snörasskydd i Profildurk SS 1515 Profildurk 1500 x 155 SS 1815 Profildurk 1800 x 155 SS 2415 Profildurk 2400 x 155 SS 3015 Profildurk 3000 x 155 KL 4701 Klammer 10 st IS 1240 Israsskydd profildurk plast RP 1000 Ränndalsplåt snörasskydd (beställningsvara) NS 5000 Fäste typ 5 GB 0010 Gummibricka Ø 35 mm (2 st / fäste) TP 3551 Tätplåt förhöjd TP 3552 Tätplåt slät VB 1301 Vagnsbult 10 st M10x30 MU 1001 Muttersats 10st M10 Fäste fotplatta Snörasskydd i Profildurk med israstapp IS 1500 IS 2400 IS 0140 MU 1001 KL 4701 Profildurk 1500 x 174 med israstapp Profildurk 2400 x 174 med israstapp Skarvbeslag 2 st/skarv Muttersats 10 st M10 Klammer 10 st FP 0300 FP 1030 GB 0010 TS 6351 VB 1301 MU 1001 Fotplatta 300x100 Fotplatta slät 300x100 Gummibricka Ø 35 mm (2 st / fäste) Skruvsats 10 st träskruv 6x35 Vagnsbult 10 st M10x30 Muttersats 10st M10 Fäste för tegel och betongtak Infästningsprofil för profilerade plåttak Taktyp TF 3000 Justerbart fäste typ 3 Ofalsade pannor BF 3000 Justerbart fäste typ 3 Falsade pannor FP 3000 Fotplatta LF 3300 Läktfäste LF 3301 Mothållsplåt TS 6351 Skruvsats 10 st träskruv 6x35 NS 5000 Fäste typ 5 IP ---- Infästningsprofil 330 mm (ange typ av takplåt) SS 6191 Skruvsats till infästningsprofil plåttj. 0,7 mm VB 1301 Vagnsbultsats 10 st M10 x 30 SS 5221 Skruvsats till infästningsprofil plåttj. >0,7 mm Fäste för falsade plåttak Infästningsprofil Universal för profilerade plåttak Godkänd för montage på dubbelfalsad stål-, zink-, rostfri-, aluminium- och kopparplåt samt rostfri sömsvetsad plåt. FF 0300 GF 0008 Integrerat falsfäste, monterat Gummifot clix 4 st / fäste IP 5000 SS 6191 SS 5221 Infästningsprofil universal Skruvsats till infästningsprofil plåttj. 0,7 mm Skruvsats till infästningsprofil plåttj. >0,7 mm 11

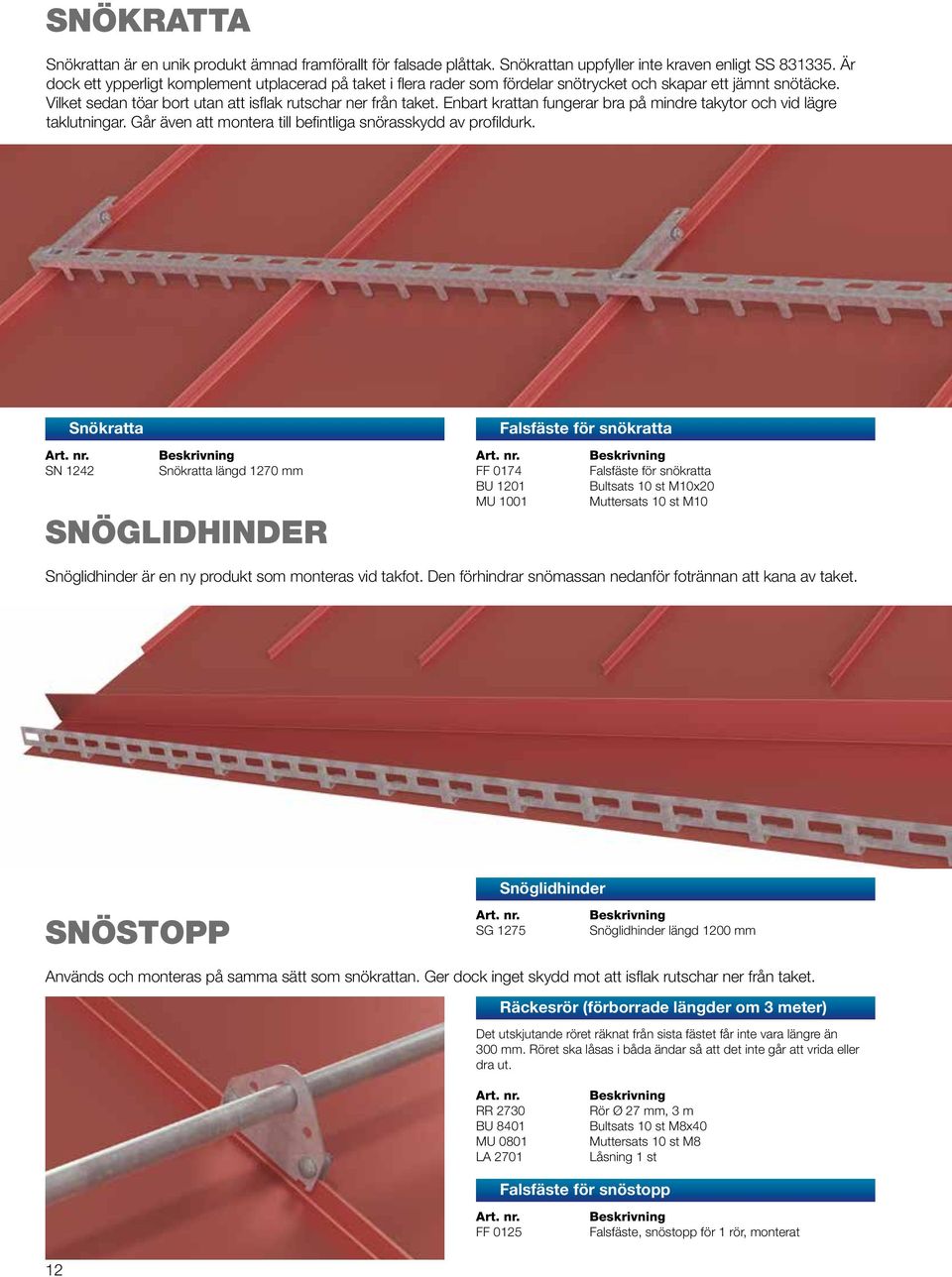

12 SNÖKRATTA Snökrattan är en unik produkt ämnad framförallt för falsade plåttak. Snökrattan uppfyller inte kraven enligt SS Är dock ett ypperligt komplement utplacerad på taket i flera rader som fördelar snötrycket och skapar ett jämnt snötäcke. Vilket sedan töar bort utan att isflak rutschar ner från taket. Enbart krattan fungerar bra på mindre takytor och vid lägre taklutningar. Går även att montera till befintliga snörasskydd av profildurk. Snökratta SN 1242 Snökratta längd 1270 mm SNÖGLIDHINDER Falsfäste för snökratta FF 0174 Falsfäste för snökratta Snöglidhinder är en ny produkt som monteras vid takfot. Den förhindrar snömassan nedanför fotrännan att kana av taket. SNÖSTOPP Snöglidhinder SG 1275 Snöglidhinder längd 1200 mm Används och monteras på samma sätt som snökrattan. Ger dock inget skydd mot att isflak rutschar ner från taket. Räckesrör (förborrade längder om 3 meter) Det utskjutande röret räknat från sista fästet får inte vara längre än 300 mm. Röret ska låsas i båda ändar så att det inte går att vrida eller dra ut. RR 2730 BU 8401 MU 0801 LA 2701 Rör Ø 27 mm, 3 m Bultsats 10 st M8x40 Muttersats 10 st M8 Låsning 1 st Falsfäste för snöstopp FF 0125 Falsfäste, snöstopp för 1 rör, monterat 12

13 SNÖRASSKYDDSTILLSATS Till redan befintligt takfotsräcke kan man komplettera med snörasskyddstillsats för profildurk. Passar alla typer av gamla fästen. Tillsatsen kan även monteras till fästen utan rör. Infästning Infästning KS 1200 Konsol för räcken med 1 eller 2 rör Bultsats Mellan konsol och befintligt fäste JK 0875 Typ 2, 4 och 6 till 4 st konsoler KL 4701 Klammer 10 st Profildurk SS 1515 Profildurk 1500 x 155 SS 1815 Profildurk 1800 x 155 SS 2415 Profildurk 2400 x 155 SS 3015 Profildurk 3000 x 155 KL 4701 Klammer 10 st IS 1240 Israsskydd profildurk plast grå Profildurk med israstapp IS 1500 IS 2400 IS 0140 MU 1001 KL 4701 Profildurk 1500 x 174 med israstapp Profildurk 2400 x 174 med israstapp Skarvbeslag (2 st/skarv) Muttersats 10 st M10 Klammer 10 st 13

14 TAKBRYGGA I PROFILDURK Weland Ståls lätta och stabila takbrygga för att förflytta sig längs taket. Gångbryggan har en hög sparklist och upphöjd gångyta för bra grepp under svåra förhållanden. Bryggan är även godkänd för infästning av livlina vilket gör nockräcket överflödigt på sträckor där bryggan är monterad. Fästena monteras med c/c max 1200 mm. Smidigt montage genom gängade hål i överdelarna och skarvas med överlapp för enkel anpassning av längden. Bryggan kan enkelt förses med wire som kontinuerligt fallskydd. Utförande enligt SS-EN 516. Stag Brygga med wire Takbrygga 90 hörn BRYGGA SOM STEGE Vid taklutning under 20 grader kan Weland takbrygga användas som stege eller gångväg i takfallets lutning. Bryggan monteras på distanser c/c max 1200 mm på samma sätt som takstegen. 14 Infästning, se sidan 19

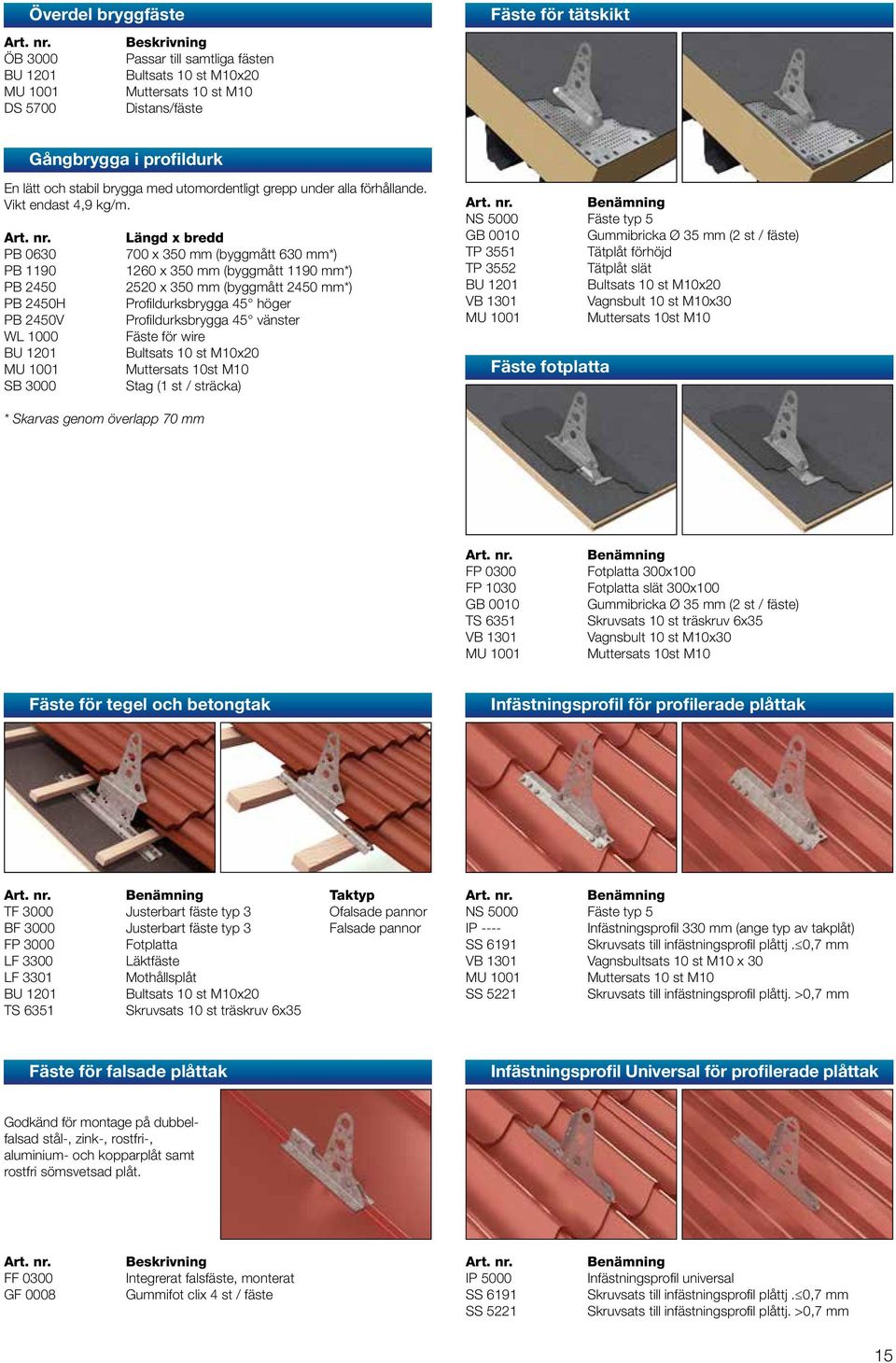

15 Överdel bryggfäste ÖB 3000 Passar till samtliga fästen DS 5700 Distans/fäste Fäste för tätskikt Gångbrygga i profildurk En lätt och stabil brygga med utomordentligt grepp under alla förhållande. Vikt endast 4,9 kg/m. PB 0630 PB 1190 PB 2450 PB 2450H PB 2450V WL 1000 MU 1001 SB 3000 Längd x bredd 700 x 350 mm (byggmått 630 mm*) 1260 x 350 mm (byggmått 1190 mm*) 2520 x 350 mm (byggmått 2450 mm*) Profildurksbrygga 45 höger Profildurksbrygga 45 vänster Fäste för wire Muttersats 10st M10 Stag (1 st / sträcka) NS 5000 Fäste typ 5 GB 0010 Gummibricka Ø 35 mm (2 st / fäste) TP 3551 Tätplåt förhöjd TP 3552 Tätplåt slät VB 1301 Vagnsbult 10 st M10x30 MU 1001 Muttersats 10st M10 Fäste fotplatta * Skarvas genom överlapp 70 mm FP 0300 FP 1030 GB 0010 TS 6351 VB 1301 MU 1001 Fotplatta 300x100 Fotplatta slät 300x100 Gummibricka Ø 35 mm (2 st / fäste) Skruvsats 10 st träskruv 6x35 Vagnsbult 10 st M10x30 Muttersats 10st M10 Fäste för tegel och betongtak Infästningsprofil för profilerade plåttak Taktyp TF 3000 Justerbart fäste typ 3 Ofalsade pannor BF 3000 Justerbart fäste typ 3 Falsade pannor FP 3000 Fotplatta LF 3300 Läktfäste LF 3301 Mothållsplåt TS 6351 Skruvsats 10 st träskruv 6x35 NS 5000 Fäste typ 5 IP ---- Infästningsprofil 330 mm (ange typ av takplåt) SS 6191 Skruvsats till infästningsprofil plåttj. 0,7 mm VB 1301 Vagnsbultsats 10 st M10 x 30 SS 5221 Skruvsats till infästningsprofil plåttj. >0,7 mm Fäste för falsade plåttak Infästningsprofil Universal för profilerade plåttak Godkänd för montage på dubbelfalsad stål-, zink-, rostfri-, aluminium- och kopparplåt samt rostfri sömsvetsad plåt. FF 0300 GF 0008 Integrerat falsfäste, monterat Gummifot clix 4 st / fäste IP 5000 SS 6191 SS 5221 Infästningsprofil universal Skruvsats till infästningsprofil plåttj. 0,7 mm Skruvsats till infästningsprofil plåttj. >0,7 mm 15

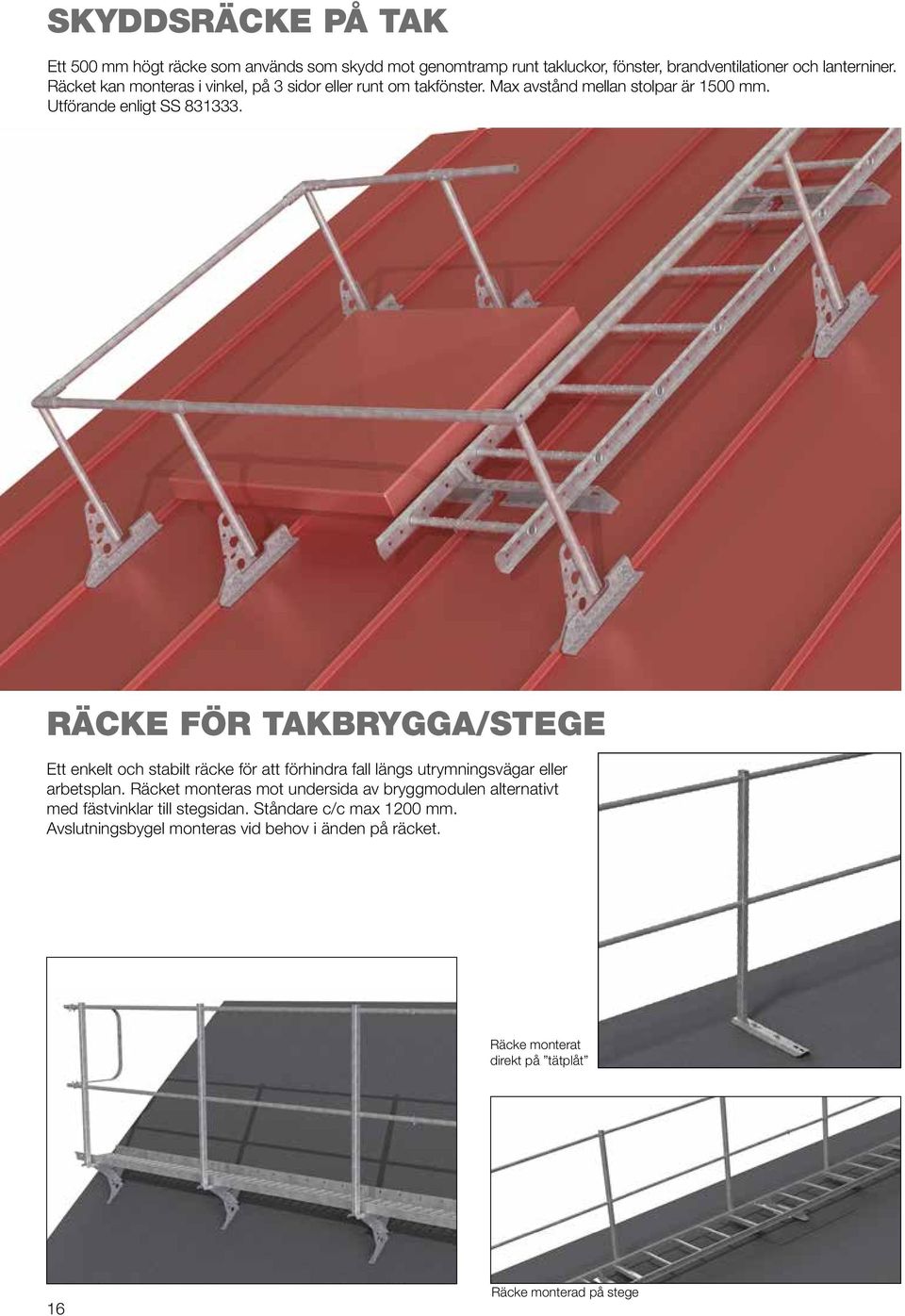

16 SKYDDSRÄCKE PÅ TAK Ett 500 mm högt räcke som används som skydd mot genomtramp runt takluckor, fönster, brandventilationer och lanterniner. Räcket kan monteras i vinkel, på 3 sidor eller runt om takfönster. Max avstånd mellan stolpar är 1500 mm. Utförande enligt SS RÄCKE FÖR TAKBRYGGA/STEGE Ett enkelt och stabilt räcke för att förhindra fall längs utrymningsvägar eller arbetsplan. Räcket monteras mot undersida av bryggmodulen alternativt med fästvinklar till stegsidan. Ståndare c/c max 1200 mm. Avslutningsbygel monteras vid behov i änden på räcket. Räcke monterat direkt på tätplåt 16 Räcke monterad på stege

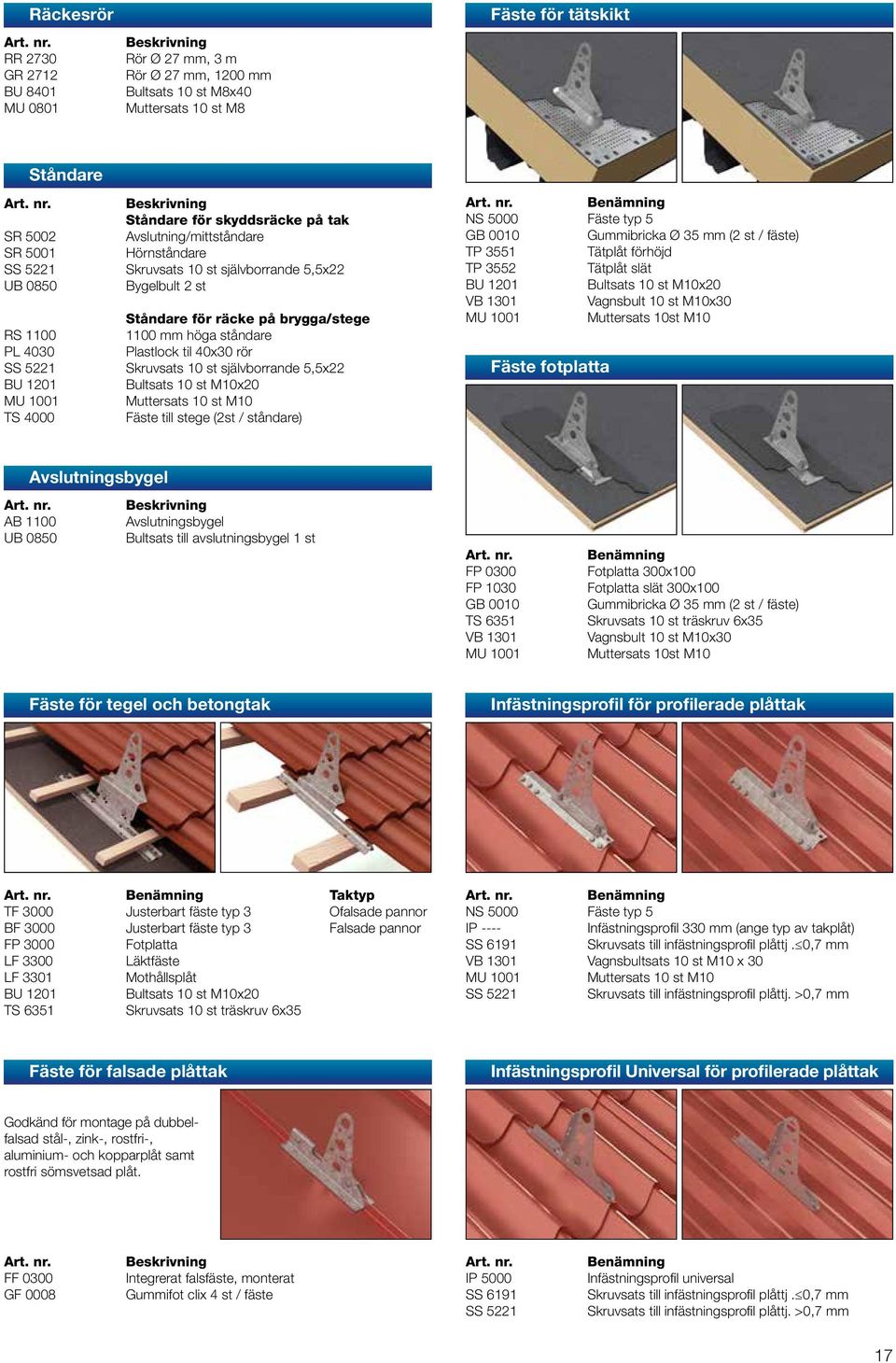

17 Räckesrör RR 2730 GR 2712 BU 8401 MU 0801 Rör Ø 27 mm, 3 m Rör Ø 27 mm, 1200 mm Bultsats 10 st M8x40 Muttersats 10 st M8 Fäste för tätskikt Ståndare Ståndare för skyddsräcke på tak SR 5002 Avslutning/mittståndare SR 5001 Hörnståndare SS 5221 Skruvsats 10 st självborrande 5,5x22 UB 0850 Bygelbult 2 st Ståndare för räcke på brygga/stege RS mm höga ståndare PL 4030 Plastlock til 40x30 rör SS 5221 Skruvsats 10 st självborrande 5,5x22 TS 4000 Fäste till stege (2st / ståndare) NS 5000 Fäste typ 5 GB 0010 Gummibricka Ø 35 mm (2 st / fäste) TP 3551 Tätplåt förhöjd TP 3552 Tätplåt slät VB 1301 Vagnsbult 10 st M10x30 MU 1001 Muttersats 10st M10 Fäste fotplatta Avslutningsbygel AB 1100 Avslutningsbygel UB 0850 Bultsats till avslutningsbygel 1 st FP 0300 FP 1030 GB 0010 TS 6351 VB 1301 MU 1001 Fotplatta 300x100 Fotplatta slät 300x100 Gummibricka Ø 35 mm (2 st / fäste) Skruvsats 10 st träskruv 6x35 Vagnsbult 10 st M10x30 Muttersats 10st M10 Fäste för tegel och betongtak Infästningsprofil för profilerade plåttak Taktyp TF 3000 Justerbart fäste typ 3 Ofalsade pannor BF 3000 Justerbart fäste typ 3 Falsade pannor FP 3000 Fotplatta LF 3300 Läktfäste LF 3301 Mothållsplåt TS 6351 Skruvsats 10 st träskruv 6x35 NS 5000 Fäste typ 5 IP ---- Infästningsprofil 330 mm (ange typ av takplåt) SS 6191 Skruvsats till infästningsprofil plåttj. 0,7 mm VB 1301 Vagnsbultsats 10 st M10 x 30 SS 5221 Skruvsats till infästningsprofil plåttj. >0,7 mm Fäste för falsade plåttak Infästningsprofil Universal för profilerade plåttak Godkänd för montage på dubbelfalsad stål-, zink-, rostfri-, aluminium- och kopparplåt samt rostfri sömsvetsad plåt. FF 0300 GF 0008 Integrerat falsfäste, monterat Gummifot clix 4 st / fäste IP 5000 SS 6191 SS 5221 Infästningsprofil universal Skruvsats till infästningsprofil plåttj. 0,7 mm Skruvsats till infästningsprofil plåttj. >0,7 mm 17

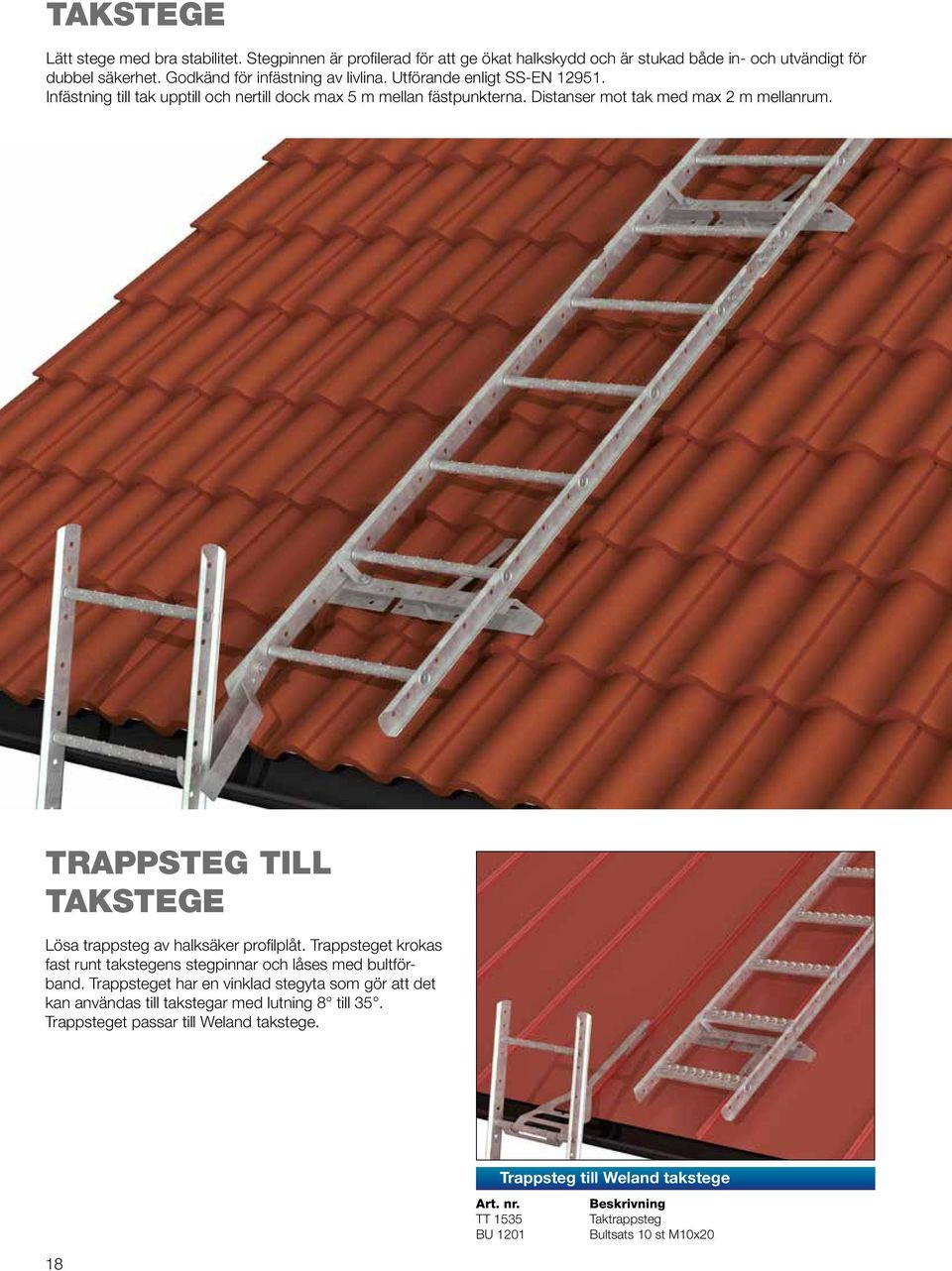

18 TAKSTEGE Lätt stege med bra stabilitet. Stegpinnen är profilerad för att ge ökat halkskydd och är stukad både in- och utvändigt för dubbel säkerhet. Godkänd för infästning av livlina. Utförande enligt SS-EN Infästning till tak upptill och nertill dock max 5 m mellan fästpunkterna. Distanser mot tak med max 2 m mellanrum. TRAPPSTEG TILL TAKSTEGE Lösa trappsteg av halksäker profilplåt. Trappsteget krokas fast runt takstegens stegpinnar och låses med bultförband. Trappsteget har en vinklad stegyta som gör att det kan användas till takstegar med lutning 8 till 35. Trappsteget passar till Weland takstege. Trappsteg till Weland takstege TT 1535 Taktrappsteg 18

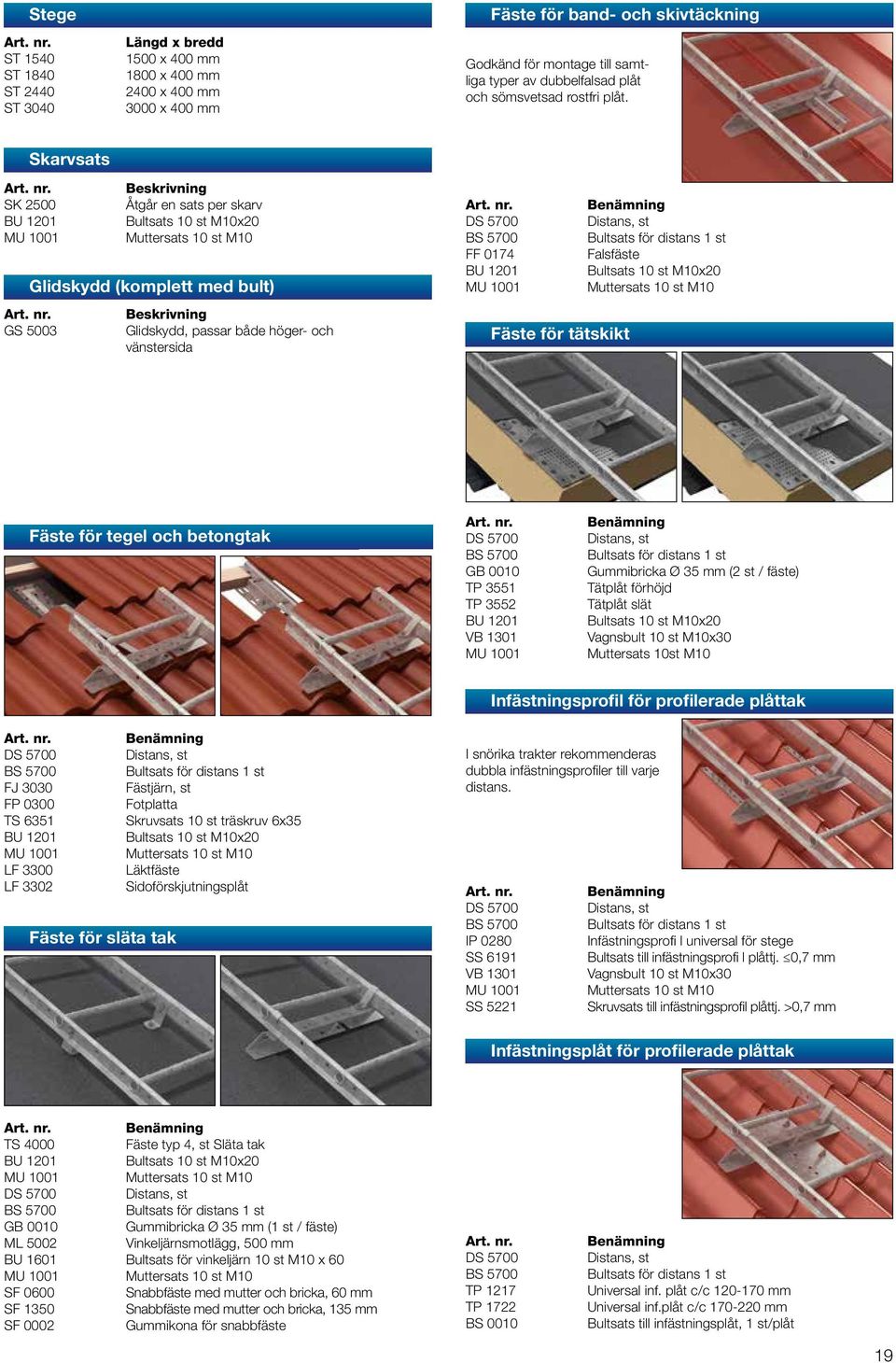

19 Stege ST 1540 ST 1840 ST 2440 ST 3040 Längd x bredd 1500 x 400 mm 1800 x 400 mm 2400 x 400 mm 3000 x 400 mm Fäste för band- och skivtäckning Godkänd för montage till samtliga typer av dubbelfalsad plåt och sömsvetsad rostfri plåt. Skarvsats SK 2500 MU 1001 Åtgår en sats per skarv Muttersats 10 st M10 Glidskydd (komplett med bult) GS 5003 Glidskydd, passar både höger- och vänstersida DS 5700 Distans, st BS 5700 Bultsats för distans 1 st FF 0174 Falsfäste Fäste för tätskikt Fäste för tegel och betongtak DS 5700 BS 5700 GB 0010 TP 3551 TP 3552 VB 1301 MU 1001 Distans, st Bultsats för distans 1 st Gummibricka Ø 35 mm (2 st / fäste) Tätplåt förhöjd Tätplåt slät Vagnsbult 10 st M10x30 Muttersats 10st M10 Infästningsprofil för profilerade plåttak DS 5700 Distans, st BS 5700 Bultsats för distans 1 st FJ 3030 Fästjärn, st FP 0300 Fotplatta TS 6351 Skruvsats 10 st träskruv 6x35 LF 3300 Läktfäste LF 3302 Sidoförskjutningsplåt Fäste för släta tak I snörika trakter rekommenderas dubbla infästningsprofiler till varje distans. DS 5700 BS 5700 IP 0280 SS 6191 VB 1301 MU 1001 SS 5221 Distans, st Bultsats för distans 1 st Infästningsprofi l universal för stege Bultsats till infästningsprofi l plåttj. 0,7 mm Vagnsbult 10 st M10x30 Muttersats 10 st M10 Skruvsats till infästningsprofil plåttj. >0,7 mm Infästningsplåt för profilerade plåttak TS 4000 Fäste typ 4, st Släta tak DS 5700 Distans, st BS 5700 Bultsats för distans 1 st GB 0010 Gummibricka Ø 35 mm (1 st / fäste) ML 5002 Vinkeljärnsmotlägg, 500 mm BU 1601 Bultsats för vinkeljärn 10 st M10 x 60 SF 0600 Snabbfäste med mutter och bricka, 60 mm SF 1350 Snabbfäste med mutter och bricka, 135 mm SF 0002 Gummikona för snabbfäste DS 5700 BS 5700 TP 1217 TP 1722 BS 0010 Distans, st Bultsats för distans 1 st Universal inf. plåt c/c mm Universal inf.plåt c/c mm Bultsats till infästningsplåt, 1 st/plåt 19

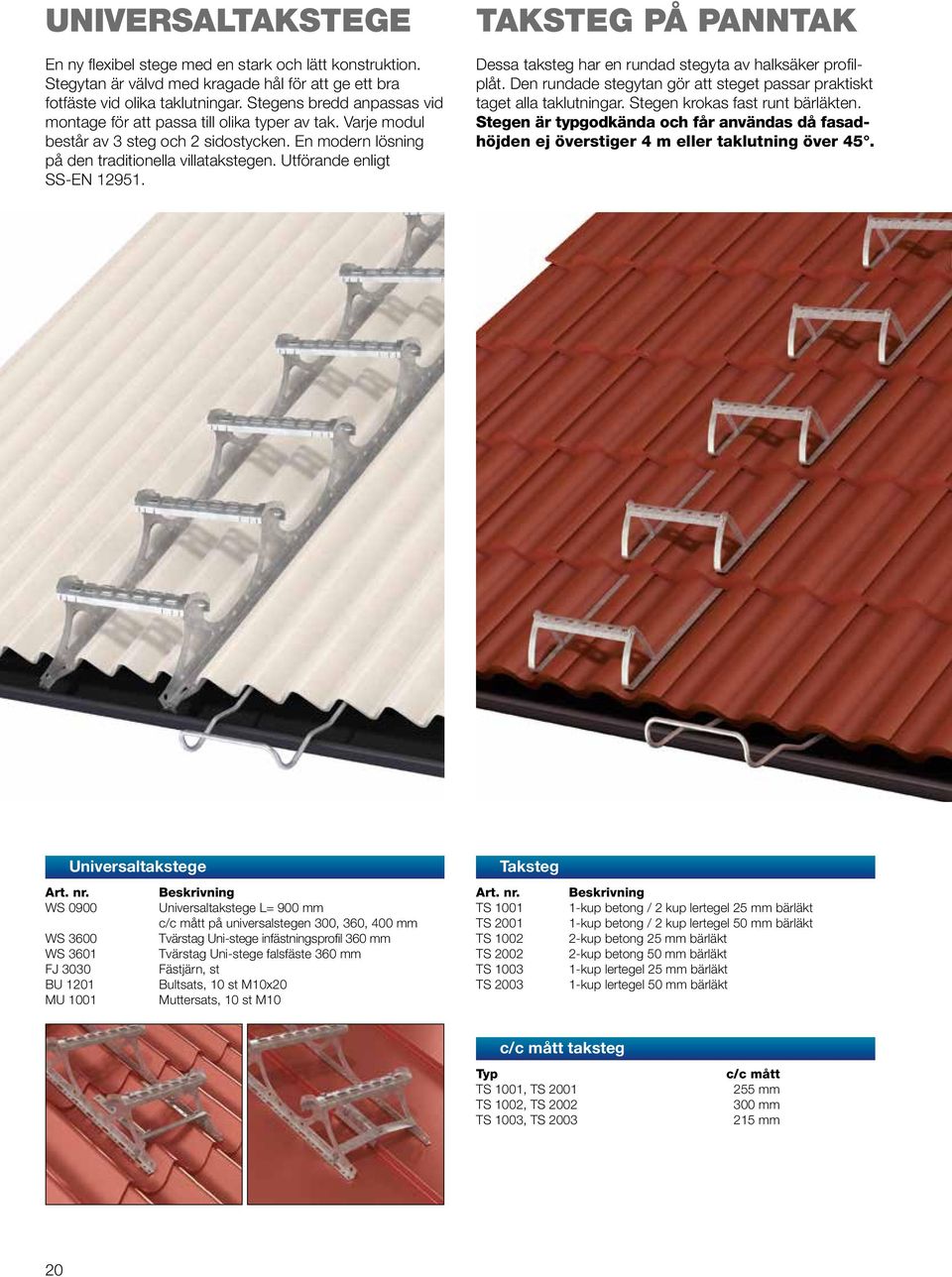

20 UNIVERSALTAKSTEGE En ny flexibel stege med en stark och lätt konstruktion. Stegytan är välvd med kragade hål för att ge ett bra fotfäste vid olika taklutningar. Stegens bredd anpassas vid montage för att passa till olika typer av tak. Varje modul består av 3 steg och 2 sidostycken. En modern lösning på den traditionella villatakstegen. Utförande enligt SS-EN TAKSTEG PÅ PANNTAK Dessa taksteg har en rundad stegyta av halksäker profilplåt. Den rundade stegytan gör att steget passar praktiskt taget alla taklutningar. Stegen krokas fast runt bärläkten. Stegen är typgodkända och får användas då fasadhöjden ej överstiger 4 m eller taklutning över 45. Universaltakstege WS 0900 Universaltakstege L= 900 mm c/c mått på universalstegen 300, 360, 400 mm WS 3600 Tvärstag Uni-stege infästningsprofil 360 mm WS 3601 Tvärstag Uni-stege falsfäste 360 mm FJ 3030 Fästjärn, st Bultsats, 10 st M10x20 MU 1001 Muttersats, 10 st M10 Taksteg TS 1001 TS 2001 TS 1002 TS 2002 TS 1003 TS kup betong / 2 kup lertegel 25 mm bärläkt 1-kup betong / 2 kup lertegel 50 mm bärläkt 2-kup betong 25 mm bärläkt 2-kup betong 50 mm bärläkt 1-kup lertegel 25 mm bärläkt 1-kup lertegel 50 mm bärläkt c/c mått taksteg Typ TS 1001, TS 2001 TS 1002, TS 2002 TS 1003, TS 2003 c/c mått 255 mm 300 mm 215 mm 20

21 TAKSTEG PÅ PLÅTTAK En helt unik produkt som skruvas direkt i takplåten. Takplåten skall vara minst 0,5 mm stålplåt eller 0,6 mm aluminiumplåt. Stegen passar alla vanliga typer av takprofiler. Stegen kan monteras rakt över varandra eller i zick-zack mönster. Stegen är godkända att användas då fasadhöjden ej överstiger 4 meter. GLIDSKYDD Glidskydd monteras vid takfot för att säkra den lösa stegen och förhindra att stegen glider nedåt, bakåt eller i sidled vid uppstigning till taket. Glidskyddet bör monteras vid sidan om takstegen/bryggan för att underlätta övergången från den lösa stegen. Utförande enligt SS Glidskydd universal monteras på lämplig infästning eller direkt till tak. Glidskydd för fotränna / sarg skruvas direkt till tak. Taksteg TS 3000 Universal modell inkl. 4 st skruvar Bredd 300 mm Glidskydd GS 6528 GS 2815 WG 1000 Glidskydd universal Glidskydd fotränna / sarg Glidskydd 21

22 VÄLJ RÄTT FÄSTE Exempel: Hållare för svenskt lertegel sedd i tvärsektion. Exempel: Hållare för betongpannor och falsade lertegel sedd i tvärsektion. Bärläkt Ströläkt Underlagstak Råspont alt. Plywood INFÄSTNING MED FOTPLATTA Snabb och enkel infästning av samtliga produktgrupper. Fotplattan monteras ovanifrån och är helt oberoende av hur det ser ut på undersidan. Fotplattan är godkänd ned till 17 mm råspont / 12 mm plywood. Fotplatta FP 3000 FP 0300 FP 1030 TS 6351 TS 6351 VB 1301 MU 1001 Fotplatta, justerbart fäste Fotplatta till stege Fotplatta slät Skruvsats Bultsats, 10 st M10x20 Skruvsats 10 st träskruv 6x35 Vagnsbult 10 st M10x30 Muttersats, 10 st M10 INFÄSTNING MED LÄKTFÄSTE Enkel infästning där man har undertak av plastfilm, boardskiva eller spånskiva som inte medger infästning i undertak. Läktdimension måste vara minst 45 x 70 mm. Fästet krokas runt läkten och förankras med skruv. Fästet är godkänt till alla produktgrupper. Läktfäste LF 3300 LF 3301 LF 3302 MU 1001 TS 6351 Läktfäste Mothållsplåt Sidoförskjutning till fästjärn Bultsats, 10 st M10x20 Muttersats, 10 st M10 Skruvsats 10 st träskruv 6x35 22

23 INFÄSTNING MED MOTLÄGG Motlägg av vinkeljärn ML 5002 Vinkeljärn Längd 500 mm BU 1601 Bultsats 10 st M10x60 INFÄSTNING MED SNABBFÄSTE Detta snabbfäste är speciellt utvecklat för montering vid takfot och andra ställen där det är svårt att montera motlägg. Godkänt för alla typer av infästningar i 22 mm råspont. Det är viktigt att montera snabbfästet vinkelrätt mot råsponten. Du ser riktningen genom skåran i toppen av bulten. Snabbfäste SF 1350 Snabbfäste 135 mm SF 0600 Snabbfäste 60 mm SF 0002 Gummikona Verktyg SF 0001 Monteringsverktyg INFÄSTNING FOTPLATTA Godkänd för montage på underlagstak av råspont min. 17 mm eller plywood min.12 mm. Fotplatta FP 0300 FP 1030 GB 0010 TS 6351 VB 1301 MU 1001 Fotplatta 300x100 Fotplatta slät 300x100 Gummibricka Ø 35 mm (2 st / fäste) Skruvsats 10 st träskruv 6x35 Vagnsbult 10 st M10x30 Muttersats 10st M10 INFÄSTNING FÖR TÄTSKIKT Infästning för taksäkerhet på tätskiktsmatta och takduk. Infästningen passar till samtliga produkter i Weland Ståls sortiment. En unik produkt som möjliggör en enkel, säker och tät montering oberoende av underlaget. Tätplåten levereras i en förhöjd och en slät variant. Den förhöjda har förgängade hål för underlättande av montaget. Testad och godkänd för alla tätskikt enligt minsta funktionskrav 121 angivna i BRF-rapport R57:1990. Fäste för tätskikt TP 3551 Tätplåt förhöjd TP 3552 Tätplåt slät GB 0010 Gummibricka Ø35 mm (2 st / fäste) Bultsats, 10 st M10x20 VB 1301 Vagnsbult 10 st M10x30 MU 1001 Muttersats, 10 st M10 23

24 INFÄSTNINGSPROFIL Weland infästningsprofil till profilerade plåttak, infästes till sidan på profiltoppen för maximal hållfasthet med självgängande skruv i minst 0,5 mm stålplåt. Infästningsprofilen är godkänd till samtliga produktgrupper. Vid beställning anges fabrikat och typ av plåt. Lagerföres till de vanligaste modellerna av profilerade plåtar. Infästningsprofil IP ---- Infästningsprofil 330 mm (ange typ av takplåt) IP 0280 Infästningsprofil universal för stege SS 6191 Skruvsats till infästningsprofi l plåttj. 0,7 mm VB 1301 Vagnsbult 10 st M10x30 MU 1001 Muttersats, 10 st M10 SS 5221 Skruvsats till infästningsprofi l plåttj. >0,7 mm Tegelprofilerad plåt Trapetsprofilerad plåt Infästning takstege INFÄSTNINGSPROFIL UNIVERSAL Infästningsprofil Universal monteras på takplåtens topp med 10 st självgängande skruv. Infästningen passar alla olika typer av takplåtar oavsett modell. Infästningsprofil Universal kan med fördel monteras i dubbel takplåt för att klara större laster. Se vår monteringsanvisning för rätt kombination av produkt och typ av plåt. Infästningsprofil Universal IP 5000 Infästningsprofil universal SS 6191 Skruvsats till infästningsprofil plåttj. 0,7 mm SS 5221 Skruvsats till infästningsprofil plåttj. >0,7 mm Tegelprofilerad plåt Trapetsprofilerad plåt INFÄSTNINGSPLÅT Weland infästningsplåt används till samtliga produktgrupper på tegelprofilerade plåttak och vissa TRP plåttak. Infästningsplåten monteras med bygelbult som träs i uppifrån. Godkänd för minst 0,5 mm stålplåt. Infästningsplåt TP 1217 Universal inf, plåt, c/c mm TP 1722 Universal inf. plåt, c/c mm BS 0010 Bultsats till infästningsplåt, 1 st/plåt Tegelprofilerad plåt Trapetsprofilerad plåt Infästning takstege 24

25 FÄSTE FÖR FALSADE PLÅTTAK Weland falsfäste för falsade plåttak. Infästningen sker helt utan håltagning, genom att fästet kläms fast på ståndfalsen. Fästet passar till alla Welands produktgrupper. Godkänt för montage på dubbelfalsad stål-, zink-, rostfri-, aluminiumoch kopparplåt samt rostfri sömsvetsad plåt. Falsfäste FF 0300 Integrerat falsfäste, monterat FF 0174 Falsfäste GF 0008 Gummifot clix 4 st/fäste FS 2020 Stöd för falsfäste snedfals NS 5150 Fäste 5 låg modell snedfals FALSFÄSTE FÖR SNÖSTOPP FALSFÄSTE FÖR DISTANS/SNÖKRATTA Ett enkelt klämfäste som är godkänt att använda på alla typer av dubbelfalsad plåt samt rostfri sömsvetsad fals. Falsfäste FF 0125 Falsfäste, snöstopp för 1 rör, monterat Falsfäste FF 0174 Falsfäste 25

26 PRODUKTER ENLIGT SIS-STANDARD Produkterna används med fördel på äldre hus, för att smälta in i den gamla miljön. Produkterna tillverkas mot order. Nock-/takfotsräcken och livlinekrok Fäste typ 1, 2 och 6 c/c 150 mm hål för infästning. Fäste typ 4 c/c 200 mm hål för infästning. Fäste typ 4, (Nock- /Takfot) för släta tak Användning NT 4000 Fäste standard Nock- /Takfot GB 0010 Gummibricka Ø 35 mm Tätning släta tak Fäste typ 1, (Nock) för tegel-/betongpannor Användning NT 1000 Fäste standard Nockräcke Fäste typ 2, (Nock- /Takfot) för tegel-/betongp. Användning NT 2000 Fäste standard Takfot TS 2000 Fäste typ 2 Takstege Fäste typ 6, (Takfot) för pannor och släta tak Användning NT 6000 Fäste standard Takfot GB 0010 Gummibricka Ø 35 mm Tätning släta tak Räckesrör, se sid. 8 Takbrygga SIS-bryggan Bryggmodul tillverkad enligt SS Tillverkas endast på beställning. 26

27 FASADSTEGAR Weland fasadstegar är godkända enligt SS och SS-EN ISO Fast monterade fasadstegar krävs vid fasadhöjder över 4 m. Stegarna avslutas på lämpligt avstånd ovan mark, beroende på vilken möjlighet till åtkomlighet man vill ha. Utrymningsstegar får sluta max 1,5 m ovan mark. Welands stegar kan med fördel användas vid torn, silos, bropelare, skorstenar m.m. Vid höga stegar bör man om möjligt ha vilplan. Vid fallhöjd över 4 meter skall stegen förses med skyddskorg. Skyddskorgen avslutas 2-2,5 m ovan mark. Utrymningsstegar bör alltid ha ryggskydd när de kombineras med utrymningsplattform. Detta för att det inte skall bli ett kliv rakt ut i luften. 27

28 FASADSTEGE Lätt stege med bra stabilitet. Stegpinnen är profilerad för att ge ökat halkskydd och är stukad både in- och utvändigt för dubbel säkerhet. Utförande enligt SS och SS-EN ISO Fasadstege med tillbehör lagerföres även i rostfritt syrafast utförande. Stege ST 1540 ST 1840 ST 2440 ST 3040 Längd x bredd 1500 x 400 mm 1800 x 400 mm 2400 x 400 mm 3000 x 400 mm Skarvsats SK 2500 MU 1001 Konsolpar Åtgår en sats per skarv Stegskarv monteras med 8 st M10x20 Muttersats, 10 st M10 Avstånd mellan yttervägg och takrännans ytterkant KS mm KS mm KS 4570 Justerbar mm KS 7010 Justerbar mm Fasta konsolpar monteras med 2 st M10x20 med mutter. Justerbara med 8 st. TS 4000 Infästning till golv FP 0300 Fästplatta till elementvägg MU 1001 Muttersats, 10 st M10 SS 6191 Skruvsats<0,7, 10 st 6,3x19 VB 1301 Vagnsbult 10 st M10x30 SS 5221 Skruvsats 10 st 5,5x22 RB Rostfri gängad stång 1000 mm RB Rostfri gängad stång 500 mm MU 1200 Mutter M12, st FK 1010 Fyrkantsbricka 100x100mm Max avstånd mellan fästpunkter i vägg 2500 mm. Fästena sätts tätare om väggkonstruktion kräver det. Justerbar konsol Förstyvning Förstärning av fasadstege ST 1200 Förstyvningsskena fasadstege VB 1301 Vagnsbult 10 st M10x30 Upphängningsbeslag Antal satser per stege UB sats 28

29 TILLBEHÖR TILL FASADSTEGE Vid fallhöjd över 4 meter skall stegen förses med skyddskorg enl. BBR. Skyddskorgen till fasadstegen är uppbyggd av moduler längd 900 mm. Skyddskorgen avslutas 2-2,5 m ovan mark och kan förses med lucka för att hindra obehöriga. Utsvängd handledare väljs med fördel när arbete skall utföras från ståplatta eller för att underlätta passage in på plattform. Utförande enligt SS Utsvängd handledare Handledare Längd x bredd HL mm Handledare med båge HL mm Utsvängd handledare PL 0034 Plastlock till 34 mm rör HB 0300 Handledarbygel 300 mm SS 5221 skruvsats självborrande 5,5x22 UH 0515 Hylsa för handledare BU 1601 Bultsats 10 st M10x60 MU 1001 Muttersats, 10 st M10 Ståplatta Storlek SP x 400 mm, ställbar 0-20 MU 1001 Muttersats, 10 st M10 Skyddskorg SK 0650 Bygelsatssats SK 9005 Skyddskorgssats 5 st följare, 900 mm MU 1001 Muttersats, 10 st M10 Låsbar lucka SK 0500 Låsbar lucka till skyddskorg Stegen kan vid behov förses med självstängande grind. Gångjärnen monteras till handledaren och bågen passar till båda typerna av handledare. HL5843 GJ3400 SS5221 Självstängande grind Grindbåge till handl. 585x435 mm Gångjärnssats rör 34 mm Skruvsats 5,5x22 10 st 29

30 TILLBEHÖR TILL FASADSTEGE För att öka säkerheten bör stegar som är längre än 10 meter förses med vilplan/ avväxling. På mycket långa stegar bör avståndet mellan vilplanen vara max 6 meter. Utförande enligt SS / maskindirektivet. Weland stål har tagit fram en lösning för dig som behöver komma ner men inte vill låta andra komma upp. Vi kallar det fallstege och det är en fast fasadstege monterad på vägg som kompletteras med extra stege, glidbeslag och låsanordning. Med vår lösning kan du låta den fasta stegen sluta en bra bit upp på vägg och ändå vid behov ha tillgång till en utrymningsstege som går hela vägen ner till mark. Vid utrymning klättrar man nerför stegen, sparkar till på låsningen varvid den lösa stegen lossnar och kanar ner till mark. Därefter är det bara att fortsätta vidare ner till fast mark. Vilplan Vilplan består av följande komponenter: 1 st galler med kantstång, 4 st vinkelstag, 4 st halva skyddskorgsbyglar, 2 st horisontella och 7 st vertikala plattstänger. Till varje vilplan går det åt 2,1 m extra stege. VP 6060 Vilplan 600 x 600 mm Klätterhinder Klätterhinder låsbart KH 2100 Klätterhinder låsbart 30 Fallstege FB 7000 Glidbeslag FB 7001 Låshake FB 7002 Gummistopp BU 1040 Bult M10 40, st SB 4012 Stor bricka, st MU 1001 Muttersats, 10 st M10 FB 7005 Instruktionsskylt

31 FÄLLBAR FASADSTEGE Utfällbar fasadstege som i första hand används för utrymning. En enkel och diskret produkt som kan monteras på olika typer av fasader. Infälld mot fasaden syns den bara som en 45 mm bred list. Stegen är inbrottssäker och kan bara fällas ut genom att dra i wiren utanför fönstret. Om så önskas förlängs wiren ner till botten på stegen och kan då användas även för uppstigning. Stegen levereras i moduler som är varmförzinkade och pulverlackerade i en diskret ljusgrå kulör NCS 3502 B. Stege i normalläge Stege utfälld Stege FB 1250 FB 2450 FB 2000 Längd x bredd 1200 x 500 mm 2400 x 500 mm Skarvsats (komplett med ett steg och bult) Konsol Åtgår en sats per stege och skarv Stegen monteras med konsoler alternativt med nyckelhål i innerprofilen. Stegen skall monteras mm ut från vägg. Toppdetalj, lina och skylt FB 1000 Toppdetalj FB 0010 Lina säljs per meter FB 0001 Instruktionsskylt Handledare och ståplatta HL 0300 Handledare för montering på vägg SP 0400 Ståplatta för montering på vägg Avstånd mellan Avstånd vägg och stege mellan stag FB mm (standard konsol) mm KS mm mm BU 1601 Bultsats 10 st M10x60 MU 1001 Muttersats, 10 st M10 MB 3545 Mellanläggsbricka 35x40x5 plast, 5 st RB Rostfri gängad stång 1000 mm 31

32 SKORSTENSPLATTFORM Weland skorstensplattform levereras komplett med brygga och stödben. Plattformen är inställbar för olika taklutningar och skorstenshöjder. Om plattformen (i uppfällt läge) ligger mer än 1 meter under skorstenskrönet bör i stället stege med tillhörande plattform användas. Plattformen kan fällas ner när den inte används. Vid längd på plattform över 1200 mm behöver extra bryggmodul beställas till. SKORSTENSBAND Flexibelt skorstensband i en längd för alla skorstensmått från mm. Bandet monteras 1 alternativt 2 per sida, ev. överhäng kapas. Vid montage i skorsten bör skorstensband alltid användas pga att skorstenen åldras snabbare än andra murverk. Därför är inte fransk skruv, expander eller dylikt lämpligt att använda i skorsten. Skorstensplattform i nedfällt läge. Plattform (fällbar) PF 1218 Skorstensplattform komplett, 1200 x 350 mm PB 0630 Bryggmodul Infästning tillkommer beroende på tak. Skorstensband SB 1135 Skorstensband L=1135 mm BU 1601 Bultsats 10 st M10x60 VB 1301 Vagnsbult 10 st M10x30 Infästning, se sidan

33 SKORSTENSPLATTFORM Till skorstensplattformarna använder vi våra standardbryggor och räcke för takbrygga. Vid montage av Weland skorstensplattform rekommenderar vi att Weland skorstensband används (sid. 32). För gällande regler se sid. 5. Plattform PB 0630 Profildurk 700 x 350 mm PB 1190 Profildurk 1260 x 350 mm PB 2450 Profildurk 2520 x 350 mm PK 0430 Konsol 400 mm VB 1301 Vagnsbult 10 st M10x30 Räcke till plattform RS mm höga ståndare PL 4030 Plastlock till 40x30 rör SS 5221 Skruvsats 10 st självborrande 5,5x22 AB 1100 Avslutningsbygel UB 0850 Bultsats till avslutningsbygel RR 2730 Räckesrör Ø 27 mm, 3 m BU 8401 Bultsats för rörskarv 10 st 33

34 UTRYMNINGSPLATTFORM Weland utrymningsplattform är uppbyggd av moduler. Dessa kan vid behov kopplas ihop till en större plattform. Plattformen kan även förses med golv av t ex trä eller durkplåt. Räcken och gallerdurk kan också tillverkas i rostfritt. Även andra mått på beställning. 34

35 Plattform Plattformen består av ram med modulmått. På ramen placeras Weland gallerdurk. Gallerdurken behöver inte täcka hela ramen - utan ett hål för uppstigning kan lämnas kvar. Flera moduler kan kopplas ihop. Längd x bredd PF 1007 Plattform 1000 x 700 mm PF 1507 Plattform 1500 x 700 mm PF 2007 Plattform 2000 x 700 mm PF 1010 Plattform 1000 x 1000 mm PF 1510 Plattform 1500 x 1000 mm PF 2010 Plattform 2000 x 1000 mm JK 8481 J-kroksats 10 st M8x48 MU0801 Muttersats 10 st M8 Hängkonsol HK 0700 Universal utförande Standardräcke 1100 mm högt Längd UI 0742 Standardräcke 700 mm UI 1042 Standardräcke 1000 mm UI 1542 Standardräcke 1500 mm UI 2042 Standardräcke 2000 mm Barnsäkert räcke 1100 mm högt Längd UB 0742 Barnsäkert 700 mm UB 1042 Barnsäkert 1000 mm UB 1542 Barnsäkert 1500 mm UB 2042 Barnsäkert 2000 mm Sidofäste Räcke UV 1001 Sidofäste vänster UV 1002 Sidofäste höger UL 4201 Låsbricka fäste 10 st Konsol PK 0700 PK 1000 MU 1001 För 700 mm djup plattform För 1000 mm djup plattform Muttersats 10 st M10 Sparklist Längd SL 0710 Sparklist 700 mm SL 1010 Sparklist 1000 mm SL 1510 Sparklist 1500 mm SL 2010 Sparklist 2000 mm SS 5221 Skruvsats 10 st självborrande 5,5x22 Rostfri genomgående bult Längd RB Rostfri gängad stång M mm RB Rostfri gängad stång M mm FK 1010 Fyrkantsbricka 100x100 MU 1200 Mutter M12, st Hörnkoppling MK 4200 Måsvingekoppling 35

36 Takbryggor och snörasskydd Montage med förhöjd tätplåt på papptak. Ränndalsplåt snörasskydd. Räcke på takbrygga. Distans på specialpanna. 36 Takbrygga och steg på plåttak.

37 Takbrygga, takstege och snörasskydd. Takstege på falsat plåttak Takstege på tak med platta takpannor. Takstege på tak med takpannor av trä. 37

38 SPECIALPRODUKTER Vi lagerhåller en del av vårt sortiment i rostfritt och kan tillverka det mesta i både rostfritt och koppar på beställning. Takstege och takbrygga i rostfritt. Nockräcke i koppar. 3-rörs snörasskydd i koppar. Nockräcke i rostfritt. Skyddsräcke med rör av koppar och fästen i rostfritt. Takbrygga i koppar. Snörasskydd i profildurk med specialmönster och israstappar. Fasadstege i rostfritt. Takstege i koppar. Skorstensband i koppar och lös 38 stege i aluminium.

39 CERTIFIERADE PRODUKTER Weland Ståls taksäkerhetsprodukter är certifierade enligt gällande normer och krav. Kontrollorgan är SP (Sveriges Tekniska Forskningsinstitut) Våra produkter är dessutom godkända enligt Bastas och byggvarubedömningens kriterier. Företaget är även certifierat enligt ISO 9001 och ISO T.ex. SS (nock- och takfotsräcken) SS -EN (takstegar) SS (räcken) SS (snörasskydd) EN-516 (takbryggor) EN-517 (fästpunkter för säkerhetslinor) SS och SS-EN ISO (fasadstegar) SÄKERHETEN VIKTIG FÖR ALLA Säkerheten på våra tak är viktigt, från den enskilda villaägare till yrkesmän som har sin arbetsplats på taken. Alla tak som på något sätt kan beträdas ska ha taksäkerhetsutrustning. Det är också viktigt att veta vem som ansvarar för vad. Fastighetsägaren är ansvarig för att det finns taksäkerhet och att det underhålls. Under byggtiden är byggherren ansvarig för att reglerna följs. Den som monterar ska se till att taksäkerhetsutrustningarna monteras enligt anvisningarna. Arbetsgivaren är ansvarig för att den anställde har personlig skyddsutrustning och att den används. Den som arbetar använder den skyddsutrustning han är tilldelad. Den som arbetar på tak skall ha godkänd skyddsutrustning UTVECKLING OCH PROVNING Weland Ståls taksäkerhetsprodukter är certifierade och godkända av Sveriges Tekniska Forskningsinstitut, SP. Vi arbetar ständigt med produktutveckling och under detta arbetet provar vi produkterna i vår egen anläggning, på samma sätt som SP. I dag arbetar vi mycket med deformationszoner som bromsar upp fallen. Även infästningarna utvecklas efter önskemål och synpunkter från berörda montörer. Har Du som använder våra produkter synpunkter eller förslag, ser vi gärna att Du kontaktar oss. Allt för att göra produkterna ännu bättre. Vi är certifierade enligt ISO 9001 och miljöcertifierade enligt ISO

40 Returadress: Weland Stål AB, Industrivägen 1, Ulricehamn Avs: Bring Citymail, Box 90108, Stockholm Du kan enkelt göra kalkyler och materialspecifikationer på vår hemsida: Infästningar för solpaneler Vi har ett komplett sortiment av infästningar för solpaneler. För alla typer av tak och alla typer av solpaneler. Kontakta oss för broschyr! Återförsäljare Tel Fax Internet: Weland förbehåller sig rätten till konstruktionsändringar. Eftertryck förbjudes
