1 PLOCKHJÄLPMEDEL

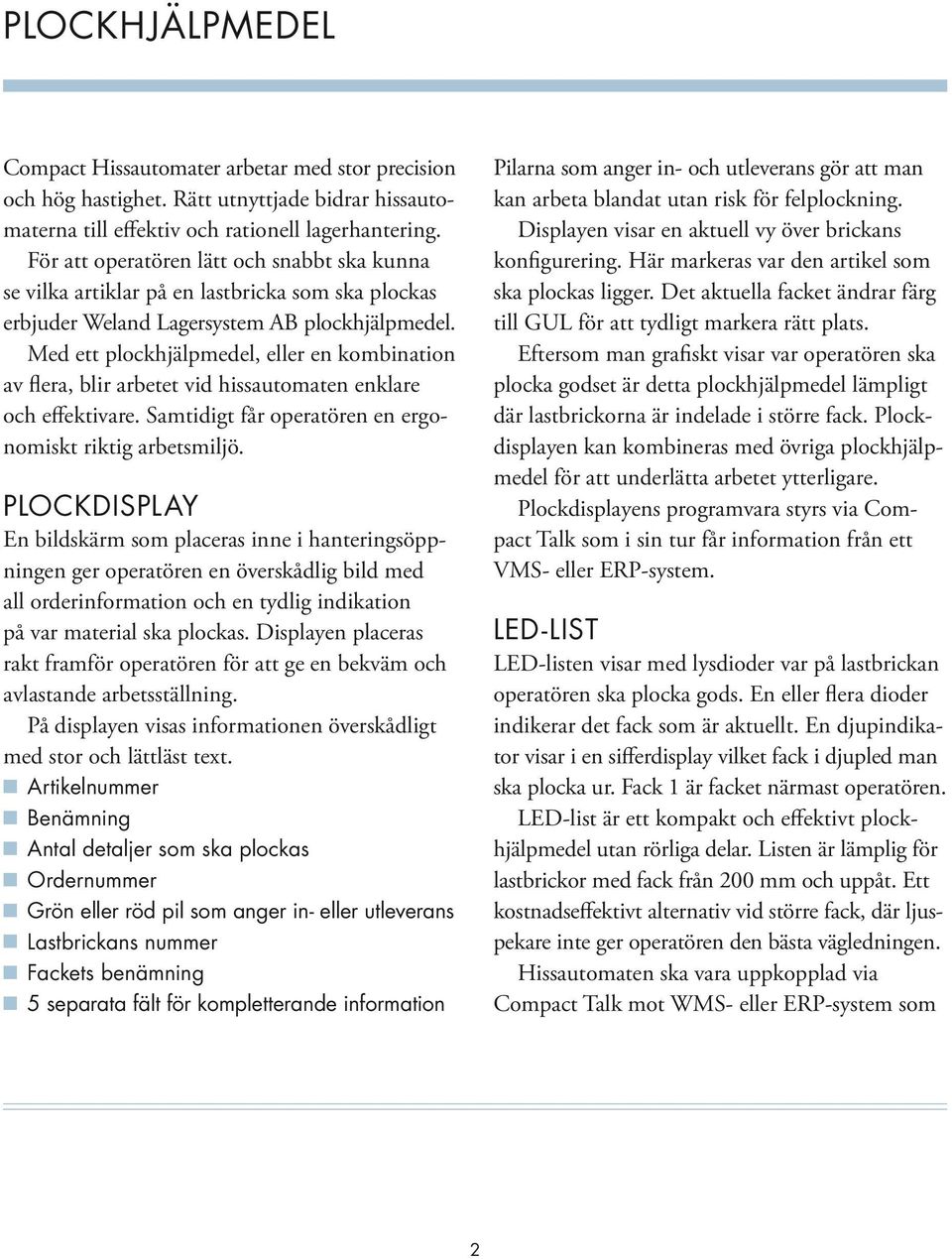

2 PloCkhjälPmEdEl Compact Hissautomater arbetar med stor precision och hög hastighet. Rätt utnyttjade bidrar hissautomaterna till effektiv och rationell lagerhantering. För att operatören lätt och snabbt ska kunna se vilka artiklar på en lastbricka som ska plockas erbjuder Weland Lagersystem AB plockhjälpmedel. Med ett plockhjälpmedel, eller en kombination av flera, blir arbetet vid hissautomaten enklare och effektivare. Samtidigt får operatören en ergonomiskt riktig arbetsmiljö. PloCkdISPlAy En bildskärm som placeras inne i hanteringsöppningen ger operatören en överskådlig bild med all orderinformation och en tydlig indikation på var material ska plockas. Displayen placeras rakt framför operatören för att ge en bekväm och avlastande arbetsställning. På displayen visas informationen överskådligt med stor och lättläst text. n Artikelnummer n Benämning n Antal detaljer som ska plockas n ordernummer n Grön eller röd pil som anger in- eller utleverans n lastbrickans nummer n Fackets benämning n 5 separata fält för kompletterande information Pilarna som anger in- och utleverans gör att man kan arbeta blandat utan risk för felplockning. Displayen visar en aktuell vy över brickans konfigurering. Här markeras var den artikel som ska plockas ligger. Det aktuella facket ändrar färg till GUL för att tydligt markera rätt plats. Eftersom man grafiskt visar var operatören ska plocka godset är detta plockhjälpmedel lämpligt där lastbrickorna är indelade i större fack. Plockdisplayen kan kombineras med övriga plockhjälpmedel för att underlätta arbetet ytterligare. Plockdisplayens programvara styrs via Compact Talk som i sin tur får information från ett VMS- eller ERP-system. led-list LED-listen visar med lysdioder var på lastbrickan operatören ska plocka gods. En eller flera dioder indikerar det fack som är aktuellt. En djupindikator visar i en sifferdisplay vilket fack i djupled man ska plocka ur. Fack 1 är facket närmast operatören. LED-list är ett kompakt och effektivt plockhjälpmedel utan rörliga delar. Listen är lämplig för lastbrickor med fack från 200 mm och uppåt. Ett kostnadseffektivt alternativ vid större fack, där ljuspekare inte ger operatören den bästa vägledningen. Hissautomaten ska vara uppkopplad via Compact Talk mot WMS- eller ERP-system som 2

3 skickar information om vilken plats godset ska plockas ifrån. LED-list kan enkelt kombineras med andra plockhjälpmedel som Ljuspekare och Plockdisplay. specifikationer n Rött blinkande eller fast sken. n 4 mm lysdioder med centrumavstånd 34 mm. n 15 mm höga 7-segments röda siffror i djupindikatorn. indikeringsförmåga 50 mm till mm. Vid bredare fack indikeras ett område på mm, centrerat framför facket. längder (mm) 1 220, 1 830, 2 440, 3 050, styrning händelsestyrd från Compact Talk. teknik Styrs via Canbus från PlC. drivspänning 24 V. ljuspekare Ljuspekaren är placerad i taket på hissautomatens hanteringsöppning. Den visar på ett säkert och tydligt sätt operatören var artiklar som ska plockas är placerade på lastbrickorna. En liten röd laserdiod lyser ner mot den position där godset befinner sig. Operatören upptäcker omedelbart var det aktuella godset ska hämtas. Ljuspekaren är det effektivaste plockhjälpmedlet när lastbrickorna har många små fack. Laserdioden visar operatören var artiklarna finns utan att någon information behöver översättas för att identifiera placeringen på lastbrickan. När lastbrickorna har större fack än 600 mm bör man välja ett annat plockhjälpmedel. Ljuspekaren är integrerad i maskinens styrsystem och styrs via Compact Talk. Den kan med fördel kombineras med Plockdisplay där man kan visa artikelnummer, benämning, in-/utleverans, antal och annan information. specifikationer n Positioneringstolerans: ± 5 mm. n minsta fack på lastbrickan: 50 x 50 mm. n ljuspunktens storlek: 20 x 20 mm. n Val mellan fast eller blinkande sken. n Passar för godshöjder upp till 300 mm. n Går att kombinera med alla tillbehör utom 100 % utdrag. 3

4 GuIdE Val av plockhjälpmedel Plockdisplay LED-list Ljuspekare Fackens storlek, bredd (cm) Optimalt Fungerar Ej att rekommendera plockdisplay n I detta fält kan det vara svårt att lokalisera plockplatsen (bilden blir otydlig). Övrig information, som artikelnummer, benämning, antal, in-/utleverans m.m. kan med fördel användas. kombinera gärna med ljuspekare. n I detta fält kan Plockdisplayen användas. det kan vara lite svårt att räkna sig fram till rätt plockplats. Fungerar bäst på smala maskiner. kombinera gärna med led-list eller ljuspekare. n I detta fält fungerar Plockdisplayen optimalt. man kan snabbt överföra bilden från skärmen till verkligheten. led-list n I detta fält kan man uppleva att led-lamporna inte lyser (få lampor tända, delning 37 mm) i mitten av plockplatsen. man får också många boxar att räkna i djupled. n I detta fält lyser lamporna bättre (fler lampor tända), men man har fortfarande många boxar att räkna i djupled. kombinera gärna med ljuspekare och Plockdisplay för övrig information. n I detta fält är led-listen optimal. Snabb överblick, inga tveksamheter (det tänds inte upp mer än mm på längden). kombinera gärna med Plockdisplay för övrig information. ljuspekare n I detta fält kan det vara svårt att hitta ljuspunkten (liten punkt på stor yta). n I detta fält kan det vara bra om man kombinerar med Plockdisplay. n I detta fält kommer ljuspekaren till sin fulla rätt. kombinera gärna med Plockdisplay för övrig information. PloCkhjälPmEdEl 4

5 plockdisplay led-list ljuspekare
