1 Miljövänlig och med lågt underhåll Trall och balkongplattor i Träkomposit

2 Som Europas ledande alternativet till trädäck i nästan 10 år, har GreenPlanks träkomposit trall inspirerat folk att utnyttja alla möjligheter att bygga utomhus. GP741 Grå; borstad Naturligt urval, verkligen! Green Planks trallprodukter, räcken, staket och väggbeklädnader är tillverkade av naturliga material som trä och plastfibrer, ej PVC. Denna unika kombination av material samt med en tillverkningsprocess med modern teknik gör att produkterna får all den skönhet, styrka och hållbarhet vilket ger Green Planks produkter en naturligt hög kvalitet och med stor motståndskraft mot fukt, mögel och färgförändringar. Europeiska kvalitetsnormer Green Planks produkter ger dig som brukare färgerna, komforten och hållbarheten. Produkternas utformning skapar ändlösa möjligheter när det gäller design och flexibilitet vilket i slutändan stöds av ett företag med erfarenhet och ett engagemang för bättre byggande och miljövänligt levande.

3 Classic - GP741 Trall Green Plank Classic träkomposit trall GP741 har blivit förstavalet för de flesta husägare i norra Europa. Trallbrädan är räfflad på båda sidor men i olika mönster. ihåliga plank - c/c600* 135 x 25 x 4800 mm Svart Brun Grå Teak * Läs igenom hela monteringsanvisningen ihåliga och massiva plankor finns lämplig för både offentliga och privata miljöer används för terrasser, balkonger, takträdgårdar, fritidsområden, promenadstråk, bryggor, poolområden och runt dammar mycket hållbara och med lite underhåll finns med olika mönster och fyra färger; andra färger finns som tillval max regelavstånd: 600mm matchande tillbehör finns HidLoc dolda fästsystem massiva plank - c/c x 25 x 4800 mm *

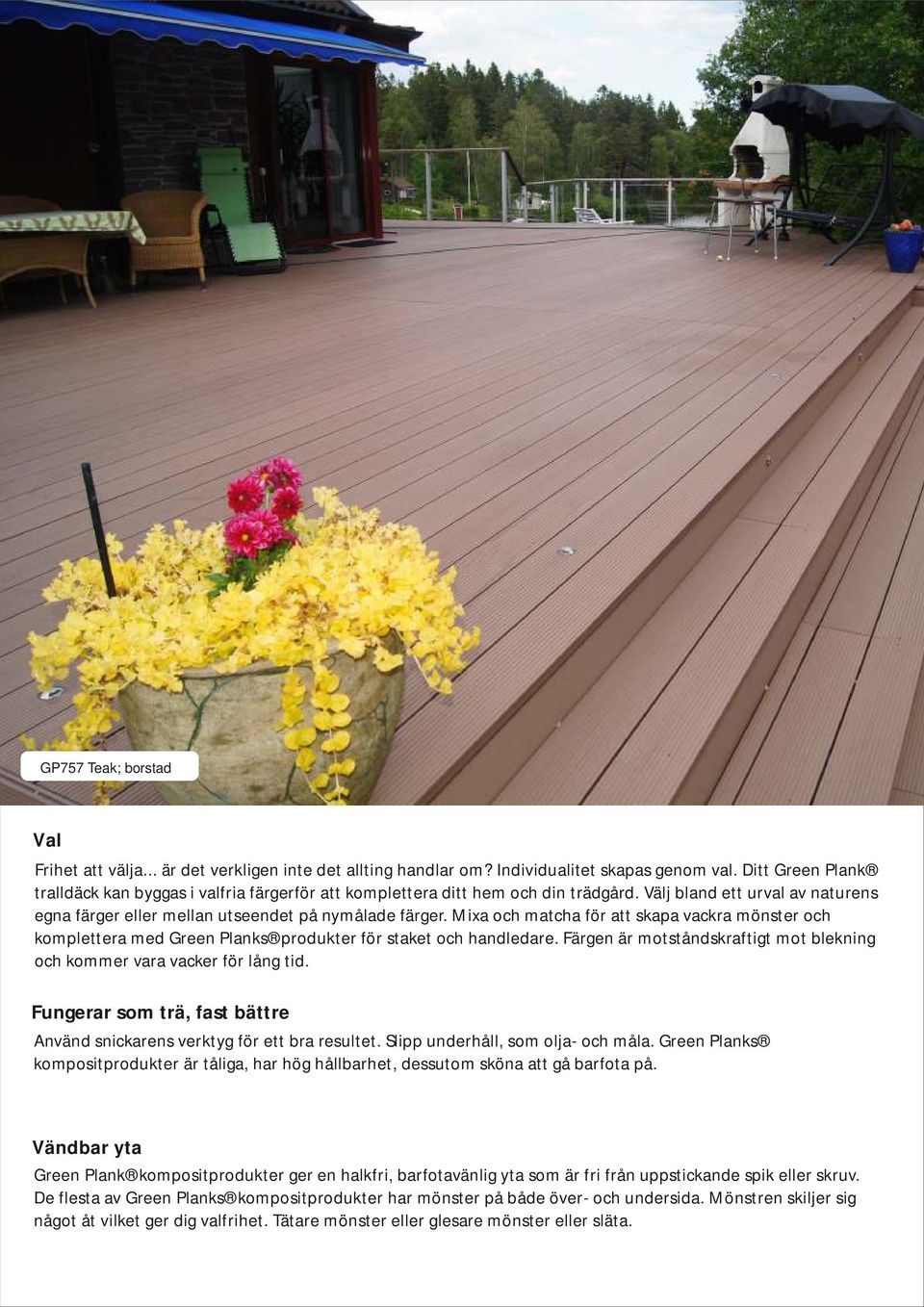

4 GP757 Teak; borstad Val Frihet att välja... är det verkligen inte det allting handlar om? Individualitet skapas genom val. Ditt Green Plank tralldäck kan byggas i valfria färgerför att komplettera ditt hem och din trädgård. Välj bland ett urval av naturens egna färger eller mellan utseendet på nymålade färger. Mixa och matcha för att skapa vackra mönster och komplettera med Green Planks produkter för staket och handledare. Färgen är motståndskraftigt mot blekning och kommer vara vacker för lång tid. Fungerar som trä, fast bättre Använd snickarens verktyg för ett bra resultet. Slipp underhåll, som olja- och måla. Green Planks kompositprodukter är tåliga, har hög hållbarhet, dessutom sköna att gå barfota på. Vändbar yta Green Plank kompositprodukter ger en halkfri, barfotavänlig yta som är fri från uppstickande spik eller skruv. De flesta av Green Planks kompositprodukter har mönster på både över- och undersida. Mönstren skiljer sig något åt vilket ger dig valfrihet. Tätare mönster eller glesare mönster eller släta.

5 Svart Brun Grå Teak Classic - GP757 Trall Green Plank Classic wood composite decking board GP757 has combed finish on both sides. The regular, parallel lines on board's surface make each board look "classic ribbed or modern grooved". hollow and solid boards available suitable for the public and private sector use for terraces, balconies, roof gardens, leisure areas, promenades, boardwalks, jetties, pool and pond edges highly durable and low-maintenance available in unique surface finishes and 4 colors; other colors available on option max span between supports: 600mm matching accessories available HidLoc hidden fastening system ihåliga plank - c/c600* 150 x 25 x 4800 mm massiva plank - c/c600* 150 x 25 x 4800 mm * read installation guide

6 GP777 Teak; borstad Green Plank massiva trall Konstruerad för maximal prestanda, utformad för komfort, byggd för att hålla. Green Plank massiva däck är den bästa trä-komposit som finns på marknaden. Massiva trädäck är mer slagtåliga och har lägre värmeutvidgningsegenskaper, jämfört med ihåliga trädäck, vilket ger bättre prestanda under vinterns frys- och upptiningscykler i kalla klimat. Green Plank Marine massiva trädäck är också perfekt för däckområden som utsätts för vatten, eftersom de ger överlägsen beständighet mot vatten, även när det permanent utsätts för fukt och väta. De har mycket höga antihalkegenskaper och ger inga stickor, vilket gör dem till ett perfekt val för spa-områden, poolområden och bryggor till båt/bad. Green Plank Marine massiva trädäck finns i fyra färger och naturlig lövträ struktur.

7 Brasiliansk naturlig lövträ struktur utan PVC inkapsling. GP777 massiva trall *c/c x 19 x 4800 mm Marine GP7180 massiva trall *c/c x 25 x 4800 mm Svart Brun Grå Teak * Läs igenom hela monteringsanvisningen utseendet av äkta trä kan sågas till önskad form lämplig för både offentliga och privata miljöer används för terrasser, balkonger, takträdgårdar, fritidsområden, promenadstråk, bryggor, poolområden och runt dammar mycket hållbara och med lite underhåll finns med olika mönster och fyra färger; andra färger finns som tillval max regelavstånd: 600mm matchande tillbehör finns HidLoc dolda fästsystem Marine GP7116 massiva trall *c/c x 31 x 3600 mm

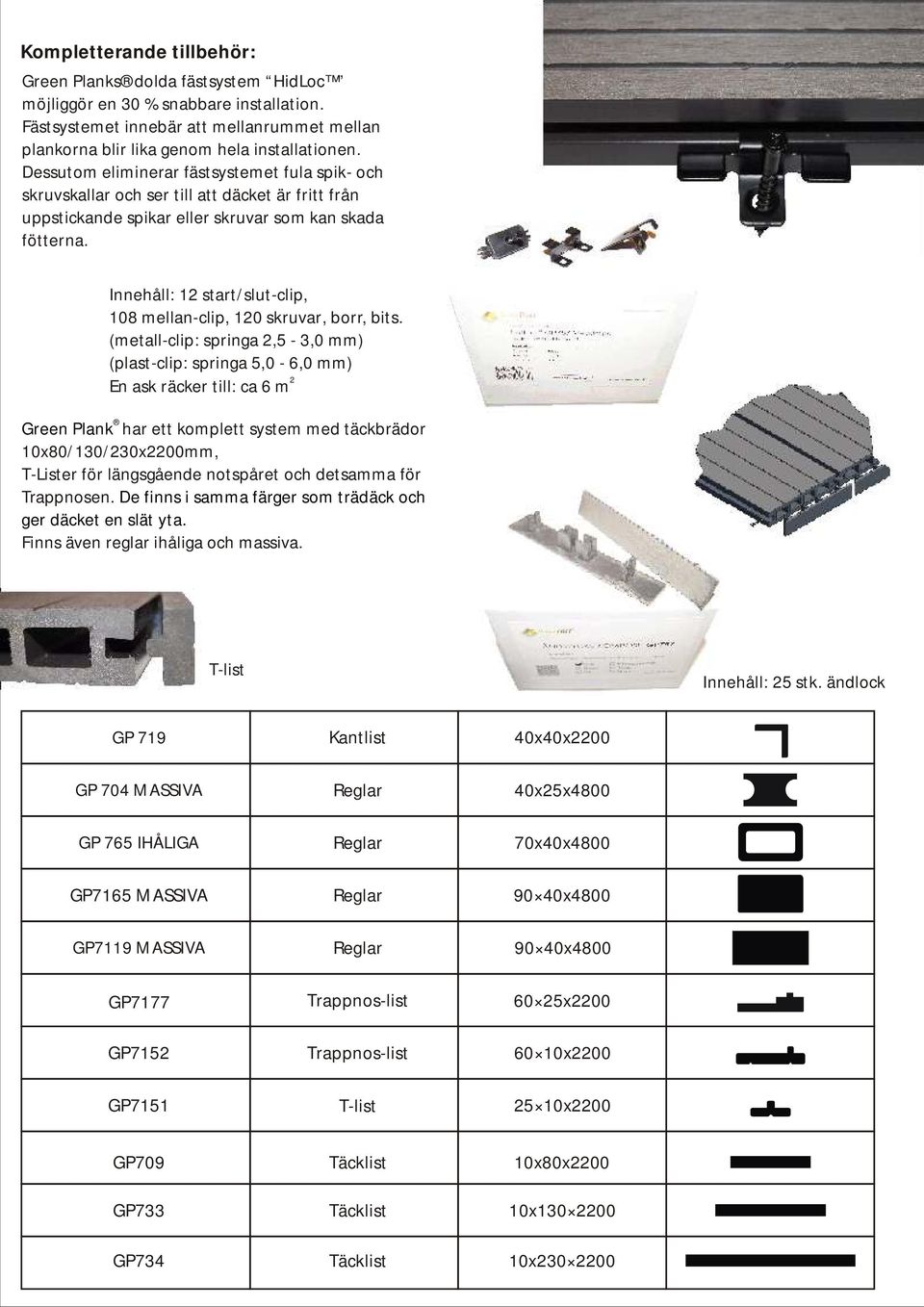

8 Kompletterande tillbehör: Green Planks dolda fästsystem HidLoc möjliggör en 30 % snabbare installation. Fästsystemet innebär att mellanrummet mellan plankorna blir lika genom hela installationen. Dessutom eliminerar fästsystemet fula spik- och skruvskallar och ser till att däcket är fritt från uppstickande spikar eller skruvar som kan skada fötterna. Innehåll: 12 start/slut-clip, 108 mellan-clip, 120 skruvar, borr, bits. (metall-clip: springa 2,5-3,0 mm) (plast-clip: springa 5,0-6,0 mm) 2 En ask räcker till: ca 6 m Green Plank har ett komplett system med täckbrädor 10x80/130/230x2200mm, T-Lister för längsgående notspåret och detsamma för Trappnosen. De finns i samma färger som trädäck och ger däcket en slät yta. Finns även reglar ihåliga och massiva. T-list Innehåll: 25 stk. ändlock GP 719 Kantlist 40x40x2200 GP 704 MASSIVA Reglar 40x25x4800 GP 765 IHÅLIGA Reglar 70x40x4800 GP7165 MASSIVA Reglar 90 40x4800 GP7119 MASSIVA Reglar 90 40x4800 GP7177 Trappnos-list 60 25x2200 GP7152 Trappnos-list 60 10x2200 GP7151 T-list 25 10x2200 GP709 Täcklist 10x80x2200 GP733 Täcklist 10x GP734 Täcklist 10x

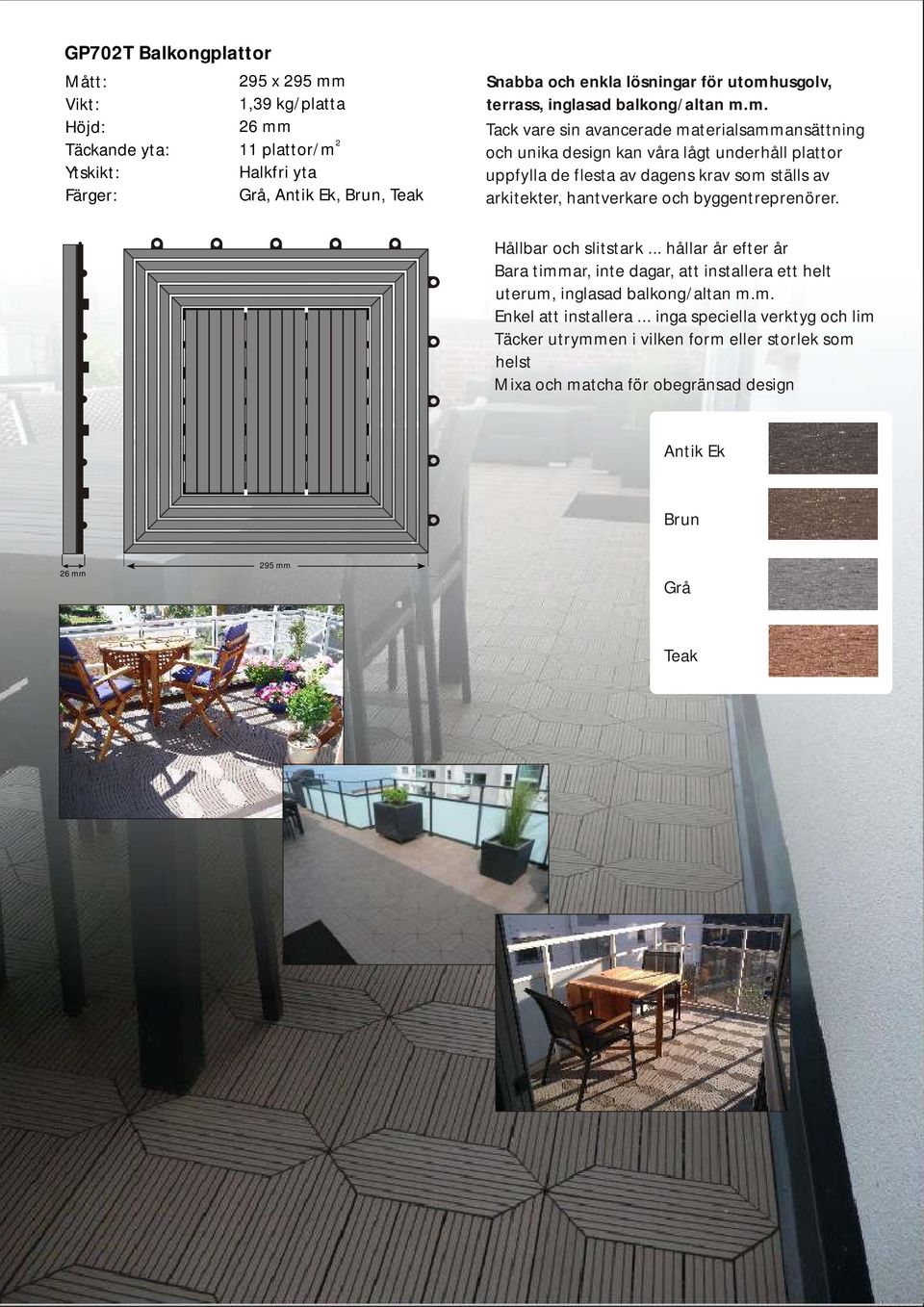

9 GP702T Balkongplattor Mått: Vikt: Höjd: Täckande yta: Ytskikt: Färger: 295 x 295 mm 1,39 kg/platta 26 mm 2 11 plattor/m Halkfri yta Grå, Antik Ek, Brun, Teak Snabba och enkla lösningar för utomhusgolv, terrass, inglasad balkong/altan m.m. Tack vare sin avancerade materialsammansättning och unika design kan våra lågt underhåll plattor uppfylla de flesta av dagens krav som ställs av arkitekter, hantverkare och byggentreprenörer. Hållbar och slitstark... hållar år efter år Bara timmar, inte dagar, att installera ett helt uterum, inglasad balkong/altan m.m. Enkel att installera... inga speciella verktyg och lim Täcker utrymmen i vilken form eller storlek som helst Mixa och matcha för obegränsad design Antik Ek Brun 26 mm 295 mm Grå Teak

10 För Green Plank -komposittrall produkter: Kontrollera paketet vid leverans: Vid leverans av ditt Green Plank -komposit tralldeck, kontrolleras paketen omgående, efter skador. Kontrollera ALLTID att modell, kvalitet, och kvantitet stämmer med vad som beställts. INNAN MONTERING: Alla synliga transportskador skall omgående reklammeras. Reklammationsrätt förfaller om produkten är monterad. Green Plank -produkter bör alltid monteras av behörig hantverkare. Observera att Green Plank - trätrall är endast avsedd för att användas till trall. För att produktens garanti skall gälla, följ anvisningarna och använd alltid Green Plank - original tillbehör, skruv, lock, clips etc. vid montering. Om regeln inte medger montage av två clip, skruva då fast ytterligare en bit regel för att tillåta detta. Se även avsnittet Rörelser. Använd den medföljande rostfria skruven för att fixera planken mot regeln genom de förborrade hålen i clipsen. Observera Om du använder T-clips (plast), skruva INTE HELT NER, förrän du ansluter nästa planka. Montera clipsen längs hela raden. Därefter fyller man på med en ny rad som försiktigt förs in i falsen på clipet och nästa rad tar vid och så vidare. Avsluta på samma sätt som början med montage direkt i plankan. Förvaring: Green Plank -produkter förvaras under tak, för att bibehålla en torr och ren yta. Acklimatisering: Green Plank rekommenderar att du alltid placerar Green Plank - produkterna i anslutning till den plats dessa skall monteras 48 timmar innan montering. Då produkten innehåller trä, som är ett levande material, behöver produkten acklimatiseras och anpassa sig till den miljö i vilken den skall fungera under lång tid framöver. Acklimatisering sker genom att paketen öppnas och plankorna läggs ut på platsen där monteringen skall ske. Under acklimatiseringsperioden skall ovansidan på Green Plank - produkten vändas uppåt alternativt läggas på annat underlag skyddade från markkontakt. Vid monteringstillfället bör temperaturen vara minst 5+ grader Celsius. Ventilation: Ventileringen är viktig för Green Plank -produkterna. Dessa skall monteras minst 25 mm över närmsta oventilerade yta. Användning av Green Plank rostfria eller plast Clips ger automatiskt avstånd (3-5 mm) mellan plankorna vilket borgar för god ventilering. Montering i direkt kontakt med jord, betong och liknande rekommenderas inte. Verktyg: Borrmaskin/skruvdragare rekommenderas för att skruva fast reglar och clips. I de fall man väljer att fästa Green Plank - produkterna utan clips skall plankan förborras för att förhindra att produkten spricker. Green Plank -produkter skall inte spikas fast med hänsyn till föregående. Kapning av planka kan göras med kap- eller geringssåg. Denna skall då utrustas med hårdmetallskär och med en tunn klinga för snygga snitt. Vänd produkten upp och ned för att få ett snygg snitt. Montering: Användning av Green Plank HidLoc dolda fästsystem rekommenderas. Massiva trall kan även monteras på traditionellt vis med exponerade skruvar i par från ovansidan. Vid traditionell montering skall hålen förborras. Borra hålet minst 2 mm större än skruven för att möjliggöra plankorna att expandera. I samband med montering, se även avsnitt: Dränering och expansion. Regelavstånd: Rekommenderad maximal regelavstånd varierar från c/c 250 mm till 600 mm beroende på profilen och användning. För användning i bostadsmiljö c/c 400 mm till 600 mm avstånd mellan reglarna rekommenderas. För offentliga miljöer, parkett mönster, diagonal-eller fiskbensmönstrad konstruktion kräver kortare regelavstånd. Var medveten om att särskilda tunga laster kan kräva kortare regelavstånd mm För optimal montering i ändarna är den rekommenderade minsta regelbredden 90mm. Det är viktigt att reglarna motsvarar däckets livslängd. Fuktkvoten i regelvirket bör inte överstiga 16 %. Om du använder Green Plank träkomposit reglar, Vattenavrinning: Det är viktigt att hela strukturen underlättar flödet av vatten. Beräkna lutningen cirka till 1-1,5 mm per meter bort från huset. Lutning ska alltid göras i längdled. För att tömma oönskat vatten från trallens håligheter så rekommenderas att borra en rad hål (min. Ø 6 mm) på den sidan som är vänd nedåt, se figur nedan. Observera att den ihåliga trallbrädor måste användas med hörnlister/kantlister, täcklister eller ändlock. >2500mm start/slut clip rostfria metallclips (2-3 mm) plast clips (5-6mm) 20 Ø5 Ett clips per regel är brukligt förutom i skarvar där en per skarv skall användas för att tillåta naturliga rörelser i produkterna

11 Rörelser: Komposittrall är ett material med en bas av trä. Produkten komposittrall har med hänsyn till sina egenskaper en förmåga att röra sig i form av expansion eller kontraktion i alla riktningar. Denna rörelse påverkar hela den lagda ytan varför det är viktigt att följa läggningsanvisningarna. Om dessa inte åtföljs kan produkten i värsta fall spricka eller skadas så att delar blir tvungna att bytas ut. Mörka färger reagerar för värme och solljus snabbare än ljusa färger. Håll tillräckligt avstånd från väggar och fast byggnad. Green Plank rekommenderar minst 20 mm. ( Om ni använder Green Plank - komposit reglar, kom ihåg att ha ett 20 mm avstånd mellan ändskarvarna. ) Vi rekommenderar att parallella avståndet mellan varje bräda ska vara 3-6 mm. Om du använder T- clips (plast) uppnår du automatiskt 6 mm utrymme. Om du använder rostfria clips (metall) uppnår du automatiskt 3 mm utrymme. Kortsida mot kortsida-avstånd mellan plankor beror på längden på plankan för värmeutvidgningskoefficient och den lokala maxtemperaturen. I allmänhet rekommenderas 1 mm avstånd per längdmeter. Till exempel, vid tidpunkten för monteringen, är temperaturen 10 grader Celsius och de totala längderna av båda plankor är 8 meter; 8 mm kortsida mot kortsida-avstånd Tillbehör: För att göra ditt Green Plankdäck vackrare kan du välja matchande tillbehör, t ex ändlock, kantlister, T-lister, trappnosar för långa notspåret, täckbrädor, räcken och staket, m.m. Skötsel och underhåll: Träkomposit-produkter kräver lite underhåll, oftast endast i form av regelbunden avspolning. Det är viktigt att poängtera att produkten är underhållsfri i den bemärkelsen att den inte behöver oljas eller slipas. Dock blir även en underhållsfri träkomposit smutsig av omgivningen och därigenom måste tvättas/städas av. Regelbunden rengöring av Green Plank-produkterna rekommenderas. Även om ytan verkar ren är det viktigt att förhindra att det byggs upp smuts av exempelvis pollen eller nedfall som finns naturligt i luften och som kan orsaka mögel. Rengöring rekommenderas med vanligt milt hushållsrengöringsmedel (diskmedel eller mild såpa) och vatten. Blanda 1dl rengöringsmedel med 1 liter ljummet vatten. Applicera rengöringsmedlet med en tät borste med hårdare strån. Rengör hela däcket och spola sedan av med vatten ur trädgårdsslangen. Använd inte högtryckstvätt då risken finns att rengöringsmedlet stänker ner andra detaljer runt däcket vilket kan orsaka fläckar på dessa. Frågor Smuts eller skräp Mögel Kalkmärken Is och snö Vattenfläckar Olje- och vin fläckar Fläckar av bläck Lösningar Rengör trallen genom att ta bort smuts eller skräp med kvast. För att komma åt smutsen i trallens spår bör en kvast med hårda borst användas. För att ta bort fastsittande smuts kan mildare rengöringsmedel användas tillsammans med varmt vatten. Använd rengöringsmedel för trä eller såpa. Skura området med varmt vatten med milt rengöringsmedel. Utfällningar av kalk är svåra att få bort men försvinner med tiden. Tösalt kan användas för att smälta snön. Snön eller isen har i sig själv ingen inverkan på produkten. Skölj bort överblivet salt när väderleken medger detta. En nyinstallerad träkomposittrall har inte hunnit anpassa sig till sin nya miljö, något som tar upp till veckor. Under denna period kan vattenfläckar uppkomma på trallytan. Vattenfläckar är inte en skada utan en kombination av smuts och regnvatten/dagg. Träkompositen kommer från en fabriksmiljö och behöver anpassa sig till sin nya miljö. Fläckarna som kan uppkomma ligger på ytan på träkomposittrallen och är inget som tränger in i trallen. När produkten anpassat sig kommer dessa märken inte att komma tillbaka annat än om produkten är smutsig och smutsen binds av tex regnvatten/dagg eller om regnet innehåller mycket svaveloxider. Vattenfläckar kan tvättas med vanligt milt hushållsrengöringsmedel (diskmedel eller mild såpa) och vatten. Blanda 1dl rengöringsmedel med 1 liter ljummet vatten. Applicera rengöringsmedlet med en tät borste med hårdare strån. Rengör hela däcket och spola sedan av med vatten ur trädgårdsslangen. Använd inte högtryckstvätt då risken finns att rengöringsmedlet stänker ner andra detaljer runt däcket vilket kan orsaka fläckar på dessa. Olja och i vissa förekommande fall rödvin penetrerar ytan på träkompositen och skall skyndsamt torkas bort. Tvättas med vanligt milt hushållsrengöringsmedel (diskmedel eller mild såpa) och vatten. Blanda 1dl rengöringsmedel med 1 liter ljummet vatten. Applicera rengöringsmedlet med en tät borste med hårdare strån. Om vinfläckar eller olje fläckar fortfarande är synliga, när träkompositen torkat tas fläcken bort genom att man med sandpapper slipar bort fläcken. Eftersom produkten är genomfärgad kommer färgen bestå. I de fall trallen legat länge och bleknat i solen kommer ursprungsfärgen att visa sig. Denna kommer blekna med tiden tills den får samma färg som övriga trallen. Fläckar av bläck kan vara bestående. Skrubba fläcken med varmt vatten uppblandat med milt rengöringsmedel för att ljusna fläcken. Skölj noggrant. ANVÄND INTE KLORIN! Naturlig mognad: Under de första månaderna efter installationen kan Green Plank -produkter skifta något i färg. Påverkad av vädret, kan den få en något ljusare nyans. Precis som trägolv och andra golv, mognar den lite de första 3-6 månaderna. Ojämn exponering av sol och andra väderfenomen, kan göra att trädäcket får en något onyanserad yta, (färgskiftningar). Detta tillstånd är dock tillfälligt, TÄCK INTE ytan med mattor etc, under de första Viktigt: Diagrammen och instruktioner i denna installationsguide är endast exempel och är inte avsedda, medvetet eller underförstått, att ersätta en sakkunnig experts anvisningar. Hänsyn skall tas till lokala förhållanden. Copyright: Text och illustrationer använda i denna skrift tillhör Green Plank AB. Kopiering, helt eller delvis i någon form eller publicering i medium utan skriftligt tillstånd är strängt förbjudet.

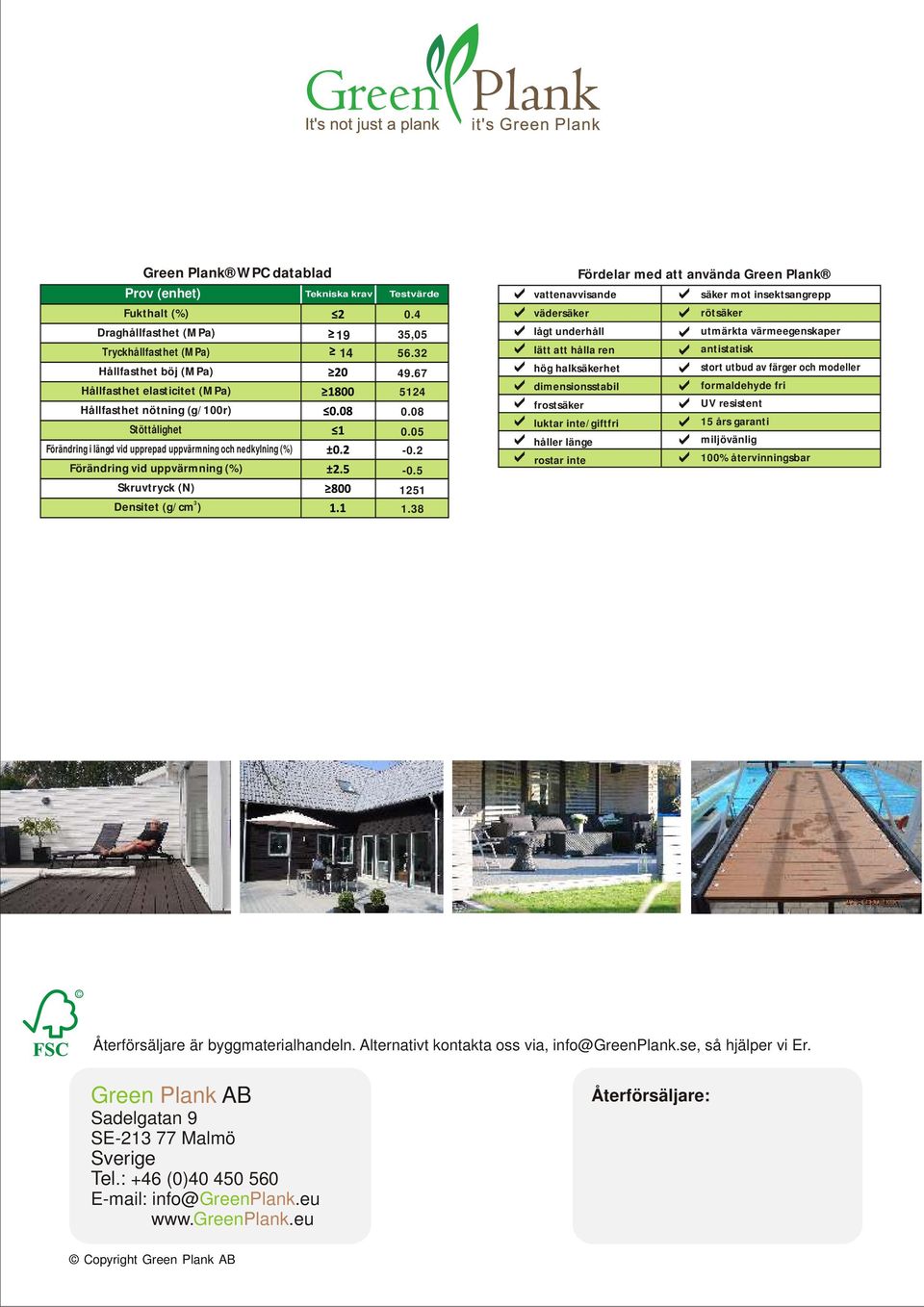

12 Green Plank WPC datablad Prov (enhet) Tekniska krav Testvärde Fukthalt (%) Draghållfasthet (MPa) Tryckhållfasthet (MPa) Hållfasthet böj (MPa) Hållfasthet elasticitet (MPa) Hållfasthet nötning (g/100r) Stöttålighet Förändring i längd vid upprepad uppvärmning och nedkylning (%) Förändring vid uppvärmning (%) Skruvtryck (N) 3 Densitet (g/cm ) , Fördelar med att använda Green Plank vattenavvisande säker mot insektsangrepp vädersäker rötsäker lågt underhåll utmärkta värmeegenskaper lätt att hålla ren antistatisk hög halksäkerhet stort utbud av färger och modeller dimensionsstabil formaldehyde fri frostsäker UV resistent luktar inte/giftfri 15 års garanti håller länge miljövänlig rostar inte 100% återvinningsbar C Återförsäljare är byggmaterialhandeln. Alternativt kontakta oss via, info@greenplank.se, så hjälper vi Er. Green Plank AB Sadelgatan 9 SE Malmö Sverige Tel.: +46 (0) info@ GreenPlank.eu www. Green Plank.eu Återförsäljare: Copyright Green Plank AB
