ETT BRETT PROGRAM AV KVALITETSPUMPAR 50 Hz

Transkript

1 ETT BRETT PROGRAM AV KVALITETSPUMPAR 50 Hz

2

3 GRUNDFOS En världsomspännande verksamhet Med ca medarbetare och en årlig produktion av ca miljoner pumpenheter, är Grundfos en av världens ledande pumpproducenter. Fler än 50 bolag, fördelade över jordens kontinenter, bidrar till att Grundfospumpar levereras till alla jordens hörn, antingen det gäller dricksvattenförsörjning till expeditioner i Antarktis, bevattning av holländska tulpaner, grundvattenövervakning under deponiplatser i Tyskland eller luftkonditionering i egyptiska hotell. Effektiva och hållbara produkter Grundfos arbetar oavbrutet på att göra produkterna mer användarvänliga och driftsäkra, men även mer energibesparande och effektiva så att både användare och miljö kan dra fördel av förbättringarna. Grundfos pumpar är utrustade med toppmodern elektronik, vilken ger pumparna möjlighet att reglera sin kapacitet till det aktuella behovet. Detta ger inte bara användaren god komfort, utan sparar dessutom mycket energi. Forskning och utveckling För att upprätthålla sin ledande position satsar Grundfos hela tiden mycket på kundorienterad forskning och utveckling. Kunder rådfrågas när nya produkter skall utvecklas eller när befintliga produkter skall förbättras. Forskning och utveckling arbetar med den senaste teknologin inom pumpindustrin och samarbetar med universitet och högre utbildningsinstanser för att nå fram till bättre lösningar med hänsyn till produkternas konstruktion och funktion. Företagsvärderingar Grundfos-koncernen bygger på värden som hållbarhet, öppenhet, trovärdighet och ansvar, men även partnerskap med kunder, leverantörer och det omgivande samhället med fokus på människan, både i förhållande till egna medarbetare såväl som de många miljoner som har nytta av att vatten skaffas fram, används och transporteras bort som spillvatten med hjälp av Grundfospumpar. Internet: 3

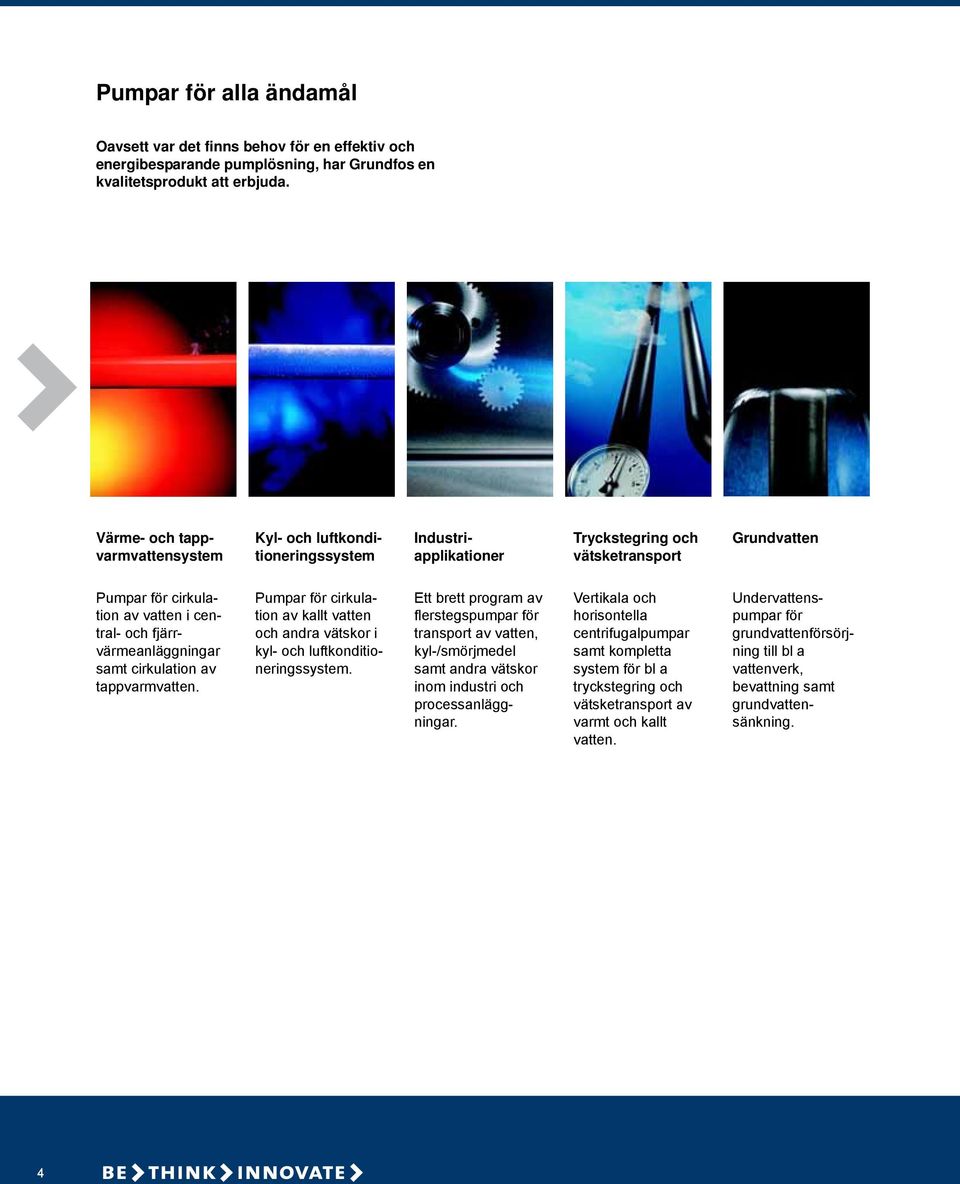

4 Pumpar för alla ändamål Oavsett var det finns behov för en effektiv och energibesparande pumplösning, har Grundfos en kvalitetsprodukt att erbjuda. Värme- och tappvarmvattensystem Kyl- och luftkonditioneringssystem Industriapplikationer Tryckstegring och vätsketransport Grundvatten Pumpar för cirkulation av vatten i central- och fjärrvärmeanläggningar samt cirkulation av tappvarmvatten. Pumpar för cirkulation av kallt vatten och andra vätskor i kyl- och luftkonditioneringssystem. Vertikala och horisontella centrifugalpumpar samt kompletta system för bl a tryckstegring och vätsketransport av varmt och kallt vatten. Ett brett program av flerstegspumpar för transport av vatten, kyl-/smörjmedel samt andra vätskor inom industri och processanläggningar. Undervattenspumpar för grundvattenförsörjning till bl a vattenverk, bevattning samt grundvattensänkning. 4

5 GRUNDFOS Privat vattenförsörjning Spillvatten Miljöapplikationer Dosering System för energiförnyelse Små undervattenspumpar, torrt uppställda pumpar för privat vattenförsörjning och mindre tryckstegringsanläggningar. Ett brett program av pumpar och kompletta pumpstationer för pumpning av grundvatten, gråvatten och avloppsvatten i privata, kommersiella, industriella eller kommunala anläggningar. Undervattenspumpar i specialutförande för bortpumpning av förorenat grundvatten eller för provtagning av grundvatten vid analys av vattenkvalitén. Doseringspumpar till anläggningar för rening av t ex spillvatten, vatten i badbassänger och industriella applikationer. Förnyelsebar energi till system för vattenförsörjning. Lämpligt för avsides belägna platser, där det ej finns tillgång till elförsörjning. 5

6 Produkt- och applikationsöversikt Värme- och tappvarmvattensystem Delta Control DME, DMS DMX DMH GRUNDFOS ALPHA Pro, GRUNDFOS ALPHA+, UPS, UP Serie GRUNDFOS COMFORT UP-N, UP(S)-B Serie GRUNDFOS MAGNA, Serie TPE Serie NB, NBG NBE NK, NKG NKE TP TPE Serie TPE Serie Kyl- och luftkonditioneringssystem CHI, CHIU CHIE CH, CHN CHV CR, CRI, CRN CRE, CRIE, CRNE Delta Control DME, DMS DMX GRUNDFOS ALPHA Pro, GRUNDFOS ALPHA+, UPS, UP Serie GRUNDFOS COMFORT UP-N, UP(S)-B Serie TPE Serie NB, NBG NBE NK, NKG NKE TP TPE Serie UPS Serie Industriapplikationer AMD, AMG, AFG BMP BM, BMB BME, BMET BMEX CH, CHN CHI, CHIU CHIE CHV Contra Control CR, CRI, CRN CRE, CRIE, CRNE CRT DME, DMS DMX DMH DP, EF, SE1 och SEV durietta DW Euro-HYGIA F&B-HYGIA Hydro MPC/00/00, Hydro Solo, Hydro Multi-E. 19 TPE Serie MAXA och MAXANA MTB NB, NBG NBE NK, NKG NKE NOVAlobe Serie S SRP pumpar SEN SE SIPLA SPK, MTH, CRK, MTR, MTA SPKE, MTRE Trycktankar

7 GRUNDFOS Produkt- och applikationsöversikt Tryckstegring och vätsketransport BM, BMB BME, BMET BMEX CH, CHN CHI, CHIU CHIE CHV tryckstegringsanläggning CHV Control CR, CRI, CRN CR, CRN Högtryck CRE, CRIE, CRNE CRT GP Hydro MPC/00/00, Hydro Solo, Hydro Multi-E. 19 TPE Serie MQ NB, NBG NBE NK, NKG NKE Grundvatten DME, DMS DMX DMH SP A, SP, SP-G SQ, SQE MS motorer MMS motorer Trycktankar Privat vattenförsörjning CH, CHN CHV tryckstegringsanläggning CHV CR, CRI, CRN CRE, CRIE, CRNE DME, DMS DMX Hydro MPC/00/00, Hydro Solo, Hydro Multi-E. 19 JP MQ RMQ Spillvatten AMD, AMG, AFG CHI, CHIU CHIE DME, DMS DMX DMH DP, EF, SE1 och SEV PUST Modular Controls DW Unilift CC, KP, AP12, AP35/50, AP35B/50B Multilift Sololift Liftaway B och C Conlift Serie S SRP pumpar SEG SEN SE Miljöapplikationer CR, CRI, CRN CRE, CRIE, CRNE CRT DME, DMS DMX MP SQE-NE, SP-NE Dosering DME, DMS DMX DMH System för energiförnyelse SQFlex

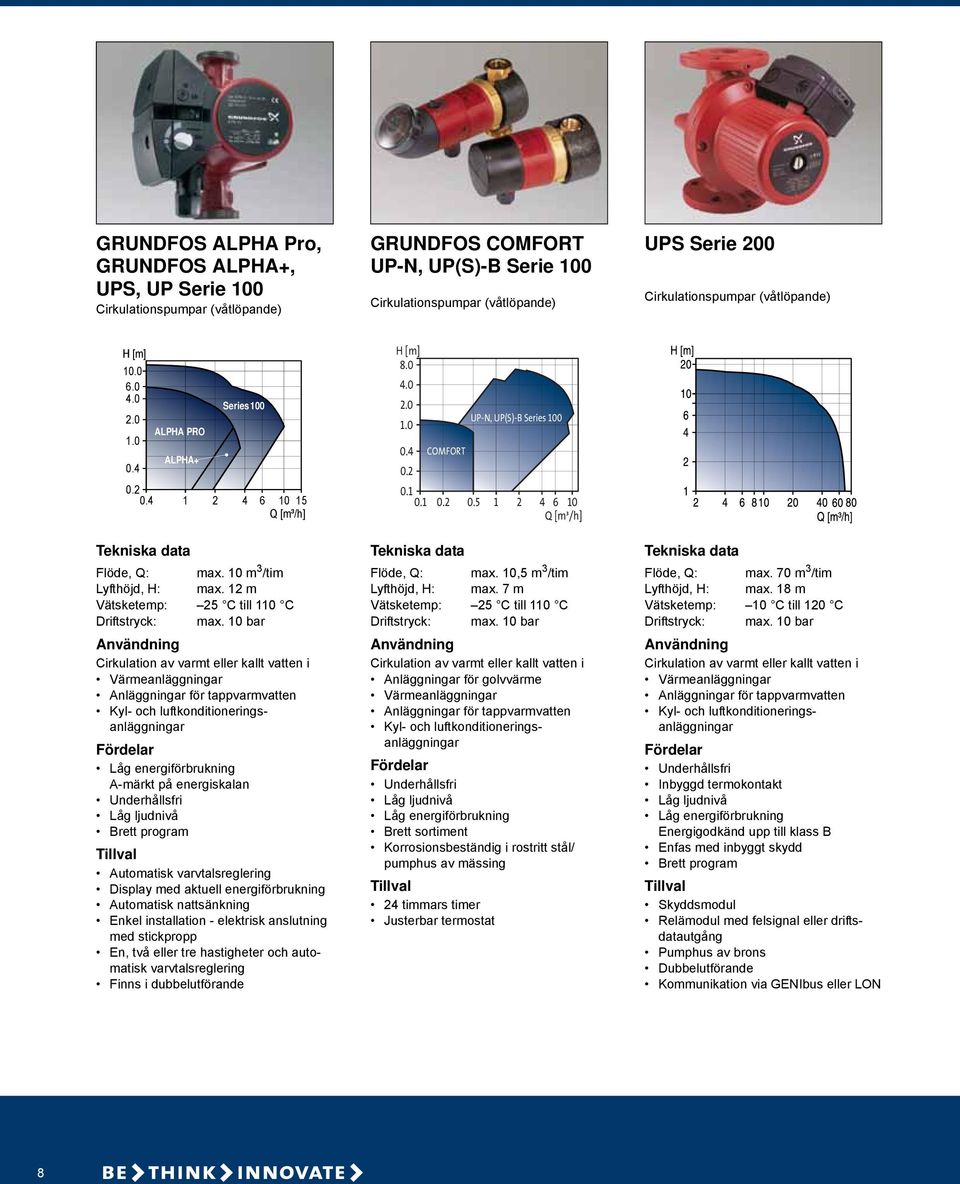

8 GRUNDFOS ALPHA Pro, GRUNDFOS ALPHA+, UPS, UP Serie 0 Cirkulationspumpar (våtlöpande) GRUNDFOS COMFORT UP-N, UP(S)-B Serie 0 Cirkulationspumpar (våtlöpande) UPS Serie 0 Cirkulationspumpar (våtlöpande) Series0 2.0 ALPHA PRO ALPHA Flöde, Q: max. m 3 /tim Lyfthöjd, H: max. 12 m Vätsketemp: 25 C till 1 C Driftstryck: max. bar Cirkulation av varmt eller kallt vatten i Värmeanläggningar Anläggningar för tappvarmvatten Kyl- och luftkonditioneringsanläggningar Låg energiförbrukning A-märkt på energiskalan Underhållsfri Låg ljudnivå Brett program Automatisk varvtalsreglering Display med aktuell energiförbrukning Automatisk nattsänkning Enkel installation - elektrisk anslutning med stickpropp En, två eller tre hastigheter och automatisk varvtalsreglering Finns i dubbelutförande H [m] UP-N, UP(S)-B Series COMFORT Flöde, Q: max.,5 m 3 /tim Lyfthöjd, H: max. 7 m Vätsketemp: 25 C till 1 C Driftstryck: max. bar Cirkulation av varmt eller kallt vatten i Anläggningar för golvvärme Värmeanläggningar Anläggningar för tappvarmvatten Kyl- och luftkonditioneringsanläggningar Underhållsfri Låg ljudnivå Låg energiförbrukning Brett sortiment Korrosionsbeständig i rostritt stål/ pumphus av mässing 24 timmars timer Justerbar termostat Flöde, Q: max. 70 m 3 /tim Lyfthöjd, H: max. 18 m Vätsketemp: C till 1 C Driftstryck: max. bar Cirkulation av varmt eller kallt vatten i Värmeanläggningar Anläggningar för tappvarmvatten Kyl- och luftkonditioneringsanläggningar Underhållsfri Inbyggd termokontakt Låg ljudnivå Låg energiförbrukning Energigodkänd upp till klass B Enfas med inbyggt skydd Brett program Skyddsmodul Relämodul med felsignal eller driftsdatautgång Pumphus av brons Dubbelutförande Kommunikation via GENIbus eller LON 8

9 GRUNDFOS GRUNDFOS MAGNA, Serie 00 Cirkulationspumpar (våtlöpande) elektroniskt reglerade TP Cirkulationspumpar (våtlöpande) TPE Serie 00 Enstegs centrifugalpumpar - elektroniskt reglerade Flöde, Q: max. 90 m 3 /tim Lyfthöjd, H: max. 12 m Vätsketemp: +2 C till 1 C Driftstryck: max. bar Cirkulation av varmt vatten i Värmeanläggningar i bostadshus, skolor, sjukhus, hotell, industrier mm Låg ljudnivå Låg energiförbrukning Brett program Automatisk varvtalsreglering Enkel installation, ingen extra utrustning krävs Säkert pumpval Pumphus av rostfritt stål Dubbelutförande Trådlös fjärrkontroll R0 Kommunikation via GENIbus eller LON H [m] Flöde, Q: max. 40 m 3 /tim Lyfthöjd, H: max. 170 m Vätsketemp: 25 C till 150 C Driftstryck: max. 25 bar Cirkulation av varmt eller kallt vatten i Värmeanläggningar Fjärrvärmeanläggningar Värmeanläggningar Anläggningar för tappvarmvatten Kyl- och luftkonditioneringsanläggningar Kompakt konstruktion Brett program Normmotor Servicevänlig Många varianter av axeltätningar beroende på vätska, temperatur och tryck Pumphus av brons Dubbelutförande Flöde, Q: max. 370 m 3 /tim Lyfthöjd, H: max. 90 m Vätsketemp: 25 C till 1 C Driftstryck: max. 16 bar Cirkulation av varmt eller kallt vatten i Värmeanläggningar Anläggningar för tappvarmvatten Kyl- och luftkonditioneringsanläggningar Låg energiförbrukning Anpassning till befintliga driftsförhållanden Enkel installation Parallelldrift Trådlös fjärrkontroll R0 Kommunikation via GENIbus eller LON Dubbelutförande 9

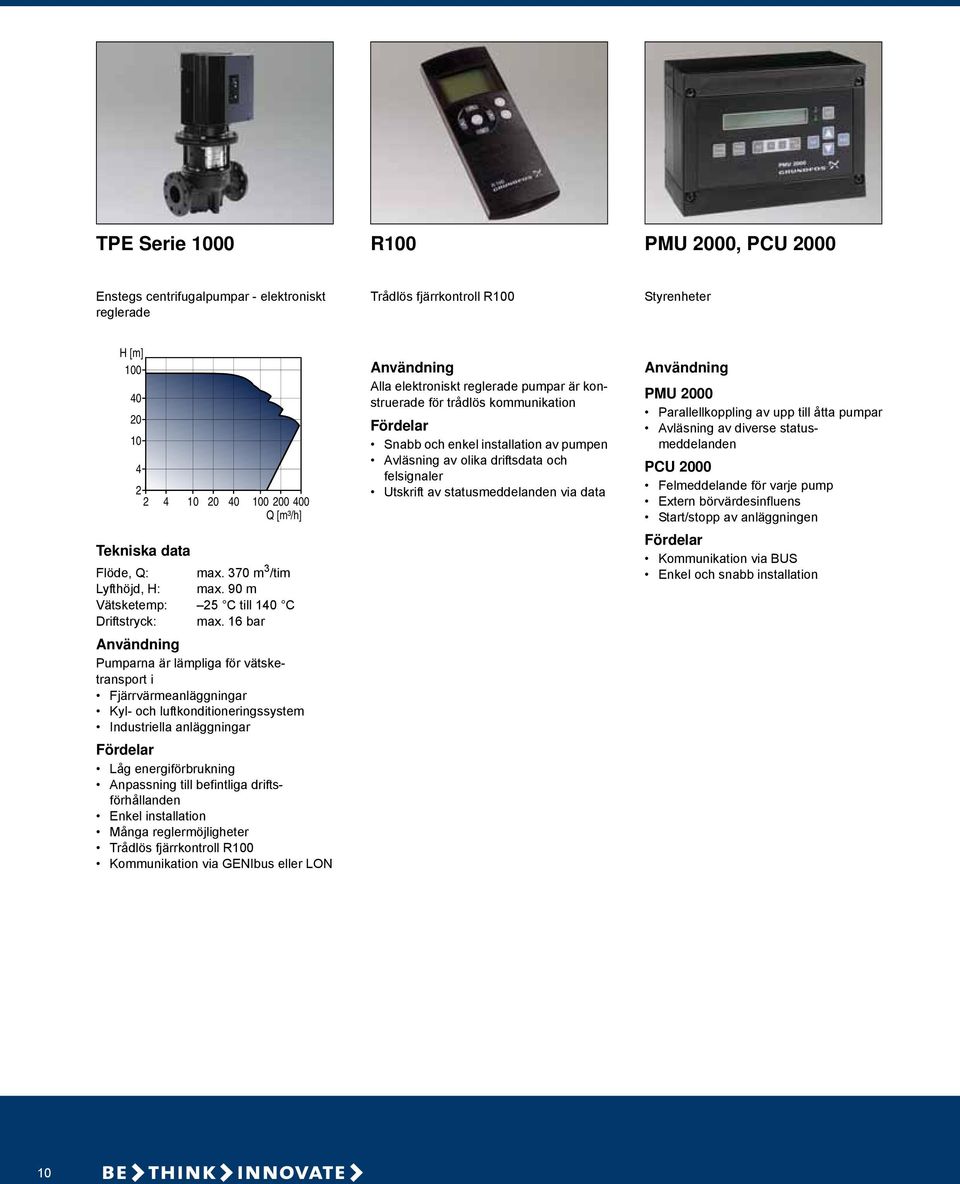

10 TPE Serie 00 R0 PMU 00, PCU 00 Enstegs centrifugalpumpar - elektroniskt reglerade Trådlös fjärrkontroll R0 Styrenheter Flöde, Q: max. 370 m 3 /tim Lyfthöjd, H: max. 90 m Vätsketemp: 25 C till 1 C Driftstryck: max. 16 bar Pumparna är lämpliga för vätsketransport i Fjärrvärmeanläggningar Kyl- och luftkonditioneringssystem Industriella anläggningar Låg energiförbrukning Anpassning till befintliga driftsförhållanden Enkel installation Många reglermöjligheter Trådlös fjärrkontroll R0 Kommunikation via GENIbus eller LON Alla elektroniskt reglerade pumpar är konstruerade för trådlös kommunikation Snabb och enkel installation av pumpen Avläsning av olika driftsdata och felsignaler Utskrift av statusmeddelanden via data PMU 00 Parallellkoppling av upp till åtta pumpar Avläsning av diverse statusmeddelanden PCU 00 Felmeddelande för varje pump Extern börvärdesinfluens Start/stopp av anläggningen Kommunikation via BUS Enkel och snabb installation

11 GRUNDFOS Delta Control 00 NB, NBG NK, NKG Styrenheter Enstegs normpumpar Enstegs normpumpar Antal pumpar: max. 4 st Effekt: 75 kw Kapslingsklass: IP 54 Delta Control 00 används för parallellkoppling av pumpar i Värmeanläggningar Kyl- och luftkonditioneringsanläggningar Komplett manöverpanel Extern kommunikation Flöde, Q: max. 4 m 3 /tim Lyfthöjd, H: max. 95 m Vätsketemp: 25 C till 1 C Driftstryck: max. 16 bar Pumparna är lämpliga för vätsketransport i Fjärrvärmeanläggningar Värmesystem för flerfamiljshus Luftkonditioneringssystem Kylsystem Tvättanläggningar Industriella anläggningar Standardiserade mått enligt EN och ISO-normer Kompakt konstruktion Flexibelt pumpprogram Normmotor Anpassning till samtliga applikationer och utföranden Axeltätning enligt EN Olika typer av axeltätningar beroende på vätska, temperatur och tryck Pumphjul av gjutjärn eller brons Flöde, Q: max. 00 m 3 /tim Lyfthöjd, H: max. 150 m Vätsketemp: 25 C till 1 C Driftstryck: max. 16 bar Pumparna är lämpliga för vätsketransport i Fjärrvärmeanläggningar Vattenförsörjningssystem Luftkonditioneringssystem Kylanläggningar Industri Brandbekämpningssystem Miljöanläggningar Standardiserade mått enligt EN och ISO-normer Brett program Robust konstruktion Extra kraftig Flexibelt motorprogram Olika typer av axeltätningar beroende på vätska, temperatur och tryck Pumphjul av gjutjärn eller brons 11

12 NBE Enstegs normpumpar - elektroniskt reglerade Q[m³/h] NKE Enstegs normpumpar - elektroniskt reglerade SPK, MTH, CRK, MTR, MTA Flerstegs centrifugalpumpar - vertikala, våtuppställda Flöde, Q: max. 4 m 3 /tim Lyfthöjd, H: max. 95 m Vätsketemp: 25 C till 1 C Driftstryck: max. 16 bar Pumparna är lämpliga för vätsketransport i Rengöringssystem Vattenförsörjningssystem Fjärrvärmeanläggningar Kyl- och luftkonditioneringssystem Industriella anläggningar Standardiserade mått enligt ENstandard Kompakt konstruktion Anpassning till samtliga applikationer och utföranden Axeltätning enligt EN Många reglermöjligheter Olika typer av axeltätningar beroende på vätska, temperatur och tryck Pumphjul av gjutjärn eller brons Trådlös fjärrkontroll R0 Flöde, Q: max. 475 m 3 /tim Lyfthöjd, H: max. 95 m Vätsketemp: 25 C till 1 C Driftstryck: max. 16 bar Pumparna är lämpliga för vätsketransport i Rengöringssystem Vattenförsörjningssystem Fjärrvärmeanläggningar Kyl- och luftkonditionerings-system Industriella anläggningar Standardierade mått enligt DINstandard Brett program Robust konstruktion Extra kraftig Många reglermöjligheter Trådlös fjärrkontroll R0 Flöde, Q: max. 85 m 3 /tim Lyfthöjd, H: max. 238 m Vätsketemp: C till 90 C Driftstryck: max. 25 bar Pumparna är lämpliga för vätsketransport i Gnistbearbetningsmaskiner Slipmaskiner Verkstäder för maskinbearbetning Luftkonditioneringsenheter Industriella tvättmaskiner Filtreringssystem Svarvar Spåntransportörer Temperaturstyrning Pannmatning Flexibel inbyggnadslängd Brett program Driftsäkerhet Servicevänlig Enkel installation Platseffektiv Driftsäker 12

13 GRUNDFOS SPKE, MTRE MTB DME, DMS Flerstegs centrifugalpumpar - elektroniskt reglerade Enstegs inline pumpar med halvöppet pumphjul Kompakta doseringspumpar med membran Q [m3/h] p[bar] Q[l/h] Flöde, Q: max. 22 m 3 /tim Lyfthöjd, H: max. 245 m Vätsketemp: C till 90 C Driftstryck: max. 25 bar Pumparna är lämpliga för Pannmatningsanläggningar Pumpning av kylvätskor Vattenreningssystem Temperaturstyrning Tvättanläggningar Brett program Driftsäkerhet Trådlös styrning med R0 Driftsäker Platsbesparande Servicevänlig Många reglermöjligheter Trådlös fjärrkontroll R0 Flöde, Q: max. 90 m 3 /tim Lyfthöjd, H: max. 47 m Vätsketemp: C till 90 C Driftstryck: max. 16 bar MTB är speciellt konstruerad för verktygsmaskiner och tvättanläggningar såsom: Maskinverkstäder Kylmedelsystem Filtreringsverk Slipmaskiner Tvättsystem för delar Andra industriella användningsområden där halvöppna pumphjul behövs. Standardiserade mått enligt EN och ISO-normer Kompakt konstruktion Halvöppet pumphjul / effektiv ren behandling Standard EFF1 motor Kapacitet, Q: max. 9 l/tim Tryck, p: max. 18 bar Vätsketemp: max. 50 C Dosering av kemikalier för vatten- och spillvattenbehandling, rengöringssystem, behandling av bassängvatten samt processvattenbehandling. Exakt kapacitetsinställning direkt i ml eller l Full membrankontroll Kapacitetsstyrning genom inställning av hastighet eller frekvens Manöverpanel med display och "softtouch" knappar Front- eller sidmonterad manöverpanel Manuell/pulsbaserad styrning Manöverpanellås 4- ma styrström Puls-/timerbaserad satsstyrning Anti-kavitationsfunktion Enkel kalibrering Bus-modul för kommunikation finns som tillval Läckagesensor 13

14 DMX DMH GP Motordrivna doseringspumpar med membran Doseringspumpar med hydraulisk membranövervakning Swimming-pool pumpar p[bar] 16 6 p[bar] Q[l/h] Q[l/h] Kapacitet, Q: max. 00 l/tim (Dubbelpump: 2x00 l/tim) Tryck, p: max. 16 bar Vätsketemp: max. 50 C Dricksvattenbehandling Spillvattenbehandling (hantering av avsättningar och slam) Pappersmassa- och textilindustri Robust konstruktion Inställning av slaglängd Puls kontroll Analog kontroll Inmatningsnivå från förvaringstank Kapacitet, Q: max l/tim (Dubbelpump: 2x1500 l/tim) Tryck, p: max. 0 bar Vätsketemp: max. 90 C Oljeraffinaderier Krävande applikationer Dricksvattenbehandling Spillvattenbehandling (hantering av avsättningar och slam) Pappersmassa- och textilindustri Konstruerad för krävande driftsförhållanden Justering av slaglängd Puls kontroll Analog kontroll Nivåvärden för förvaringstank Kan erhållas med APE 675- godkännande Kan erhållas med ATEX-godkännande Flöde, Q: max. 26 m 3 /tim Lyfthöjd, H: max. 17,5 m Vätsketemp: 0 C till C Driftstryck: max. 3 bar Cirkulation av vatten i små och medelstora swimmingpooler Inbyggt motorskydd Axel av rostfritt stål Låg ljudnivå Självsugande ner till 2 meter Korrosionsbeständigt material Inget behov av speciella serviceverktyg Snabb och enkel att reparera Inbyggd uppvärmningsenhet Nivågivare Manöverpanel 14

15 GRUNDFOS CHI, CHIU CHIE CR, CRI, CRN Flerstegs centrifugalpumpar Flerstegs centrifugalpumpar - elektroniskt reglerade Flerstegs centrifugalpumpar Flöde, Q: max. 29 m 3 /tim Lyfthöjd, H: max. 58 m Vätsketemp: CHI2 till CHI12: C till 1 C CHI15 och CHI: C till 70 C Driftstryck: max. bar Pumparna är lämpliga för vätsketransport i Vattenreningssystem Industriella tvätt- och diskmaskiner Tryckstegring av processvatten Värme och kyla i industriella processer Luftkonditioneringssystem Lufttvättning, befuktning, humifiering (mjukgjort vatten) Vattenförsörjning och tryckstegring (även lätt klorerat) Kompakt konstruktion Brett program Lämplig för lätt aggressiva vätskor Låg ljudnivå Läckagefri (endast CHIU) H [m] Flöde, Q: max. 14 m 3 /tim Lyfthöjd, H: max. 58 m Vätsketemp: C till 1 C Driftstryck: max. bar Pumparna är lämpliga för vätsketransport i Luftkonditioneringssystem Industriella tvättsystem Vattenbruk System för gödningsämnen Doseringssystem Industriella anläggningar Kompakt konstruktion Brett program Lämplig för lätt aggressiva vätskor Många reglermöjligheter Trådlös fjärrkontroll R Q[m3/h] Flöde, Q: max. 180 m 3 /tim Lyfthöjd, H: max. 330 m Vätsketemp: C till 180 C Driftstryck: max. 33 bar Pumparna är lämpliga för vätsketransport i Rengöringssystem Kyl- och luftkonditioneringssystem Vattenförsörjningssystem Vattenreningssystem Brandbekämpningssystem Industrianläggningar Pannmatningssystem Driftsäkerhet Hög verkningsgrad Servicevänlig Platseffektiv Lämpliga för lätt aggressiva vätskor Torrkörnings- och motorskydd via LiqTec 15

16 CR, CRN Högtryck CRT LiqTec Flerstegs centrifugalpumpar Flerstegs centrifugalpumpar Kontroll- och styrenhet H [m] Q [m3/h] Flöde, Q: max. 1 m 3 /tim Lyfthöjd, H: max. 480 m Vätsketemp: 30 C till 1 C Driftstryck: max. 50 bar Pumparna är lämpliga för vätsketransport i Rengöringssystem Vattenreningssystem Industrianläggningar Pannmatningssystem Driftsäkerhet Höga tryck Servicevänlig Platseffektiv Kan pumpa lätt aggressiva vätskor Seriekoppling ger möjlighet till högt tryck Torrkörnings- och motorskydd via LiqTec H [m] Flöde, Q: max. 22 m 3 /tim Lyfthöjd, H: max. 250 m Vätsketemp: C till 1 C Driftstryck: max. 25 bar Pumparna är lämpliga för vätsketransport i Processvattensystem Tvättanläggningar Havsvattensystem Pumpning av syror och baser Ultrafiltreringsanläggningar Anläggningar för omvänd osmos Simhallar Hög korrosionsbeständighet Driftsäkerhet Hög verkningsgrad Servicevänlig Platsbesparande Torrkörnings- och motorskydd via LiqTec Styrning och skydd för pumpar och processer Torrkörningsskydd Skydd mot vätsketemperaturer överstigande 130 C ±5 C Skydd mot för hög motortemperatur Manuell eller automatisk återstart möjlig från fjärransluten PC Enkel installation - "plug and play" Robust sensor 16

17 GRUNDFOS CRE, CRIE, CRNE Euro-HYGIA F&B-HYGIA Flerstegs centrifugalpumpar - elektroniskt reglerade Enstegs centrifugalpumpar för sanitära applikationer Enstegs centrifugalpumpar för sanitära applikationer H [m] Flöde, Q: max. 1 m 3 /tim Lyfthöjd, H: max. 250 m Vätsketemp: C till 180 C Driftstryck: max. 33 bar Pumparna är lämpliga för vätsketransport i Rengöringssystem Kyl- och luftkonditioneringssystem Vattenförsörjningssystem Vattenreningssystem Brandbekämpningssystem Industrianläggningar Pannmatningssystem Brett program Driftsäkerhet In-line konstruktion Hög verkningsgrad Servicevänlig Platseffektiv Många reglermöjligheter Trådlös fjärrkontroll R0 H [m] Q [m3/h] Flöde, Q: max. 8 m 3 /tim Lyfthöjd, H: max. 70 m Driftstryck: +95 C (+150 C vid förfrågan) Driftstryck: max. 16 bar Vätsketransport i bryggerier och mejerier Renvattensystem (WFI) Livsmedelsprocess/Pharmaciprocess CIP (rengöring på plats) system Biobränsle-applikationer Unik hygienisk design (QHD-, EHEDGoch 3A godkänd) CIP- och SIP-kapabla enligt DIN EN Kundanpassade lösningar Material: AISI 316L (DIN EN 1.44/1.4435) Skonsam mediabehandling Elektroniskt varvtalsreglerade versioner ATEX-certifierade pumpar Brett urval av pumphjulsmodeller Tre ytfinhetsnivåer Q[m3/h] Flöde, Q: max. 5 m 3 /tim Lyfthöjd, H: max. 70 m Driftstryck: +95 C (+150 C vid förfrågan) Driftstryck: max. 16 bar Vätsketransport inom livs- och läkemedelsindustrin såsom Mjölk Öl Flytande socker WFI Blod Unik hygienisk design QHD och EHEDG godkänd CIP/SIP anpassade enligt DIN EN Material: AISI 316 (DIN EN1.44) AISI 316 (DIN EN 1.44) Kompakt konstruktion Axeltätningar i flera material Röranslutningar enligt de flersta internationella standarder Med eller utan rostfri motorkåpa 17

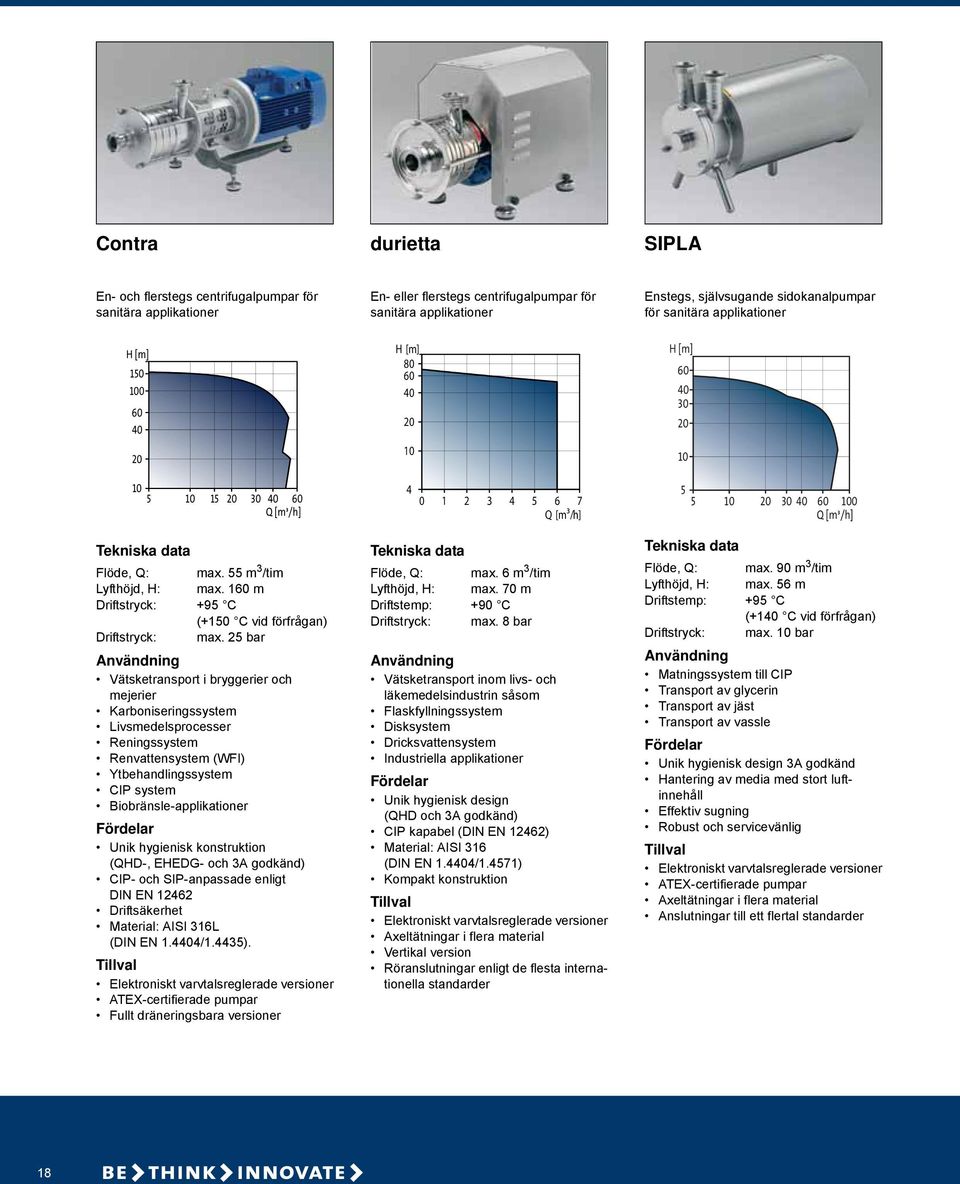

18 Contra durietta SIPLA En- och flerstegs centrifugalpumpar för sanitära applikationer En- eller flerstegs centrifugalpumpar för sanitära applikationer Enstegs, självsugande sidokanalpumpar för sanitära applikationer H [m] H [m] Q[m3/h] Flöde, Q: max. 55 m 3 /tim Lyfthöjd, H: max. 1 m Driftstryck: +95 C (+150 C vid förfrågan) Driftstryck: max. 25 bar Vätsketransport i bryggerier och mejerier Karboniseringssystem Livsmedelsprocesser Reningssystem Renvattensystem (WFI) Ytbehandlingssystem CIP system Biobränsle-applikationer Unik hygienisk konstruktion (QHD-, EHEDG- och 3A godkänd) CIP- och SIP-anpassade enligt DINEN12462 Driftsäkerhet Material: AISI 316L (DIN EN 1.44/1.4435). Elektroniskt varvtalsreglerade versioner ATEX-certifierade pumpar Fullt dräneringsbara versioner Flöde, Q: max. 6 m 3 /tim Lyfthöjd, H: max. 70 m Driftstemp: +90 C Driftstryck: max. 8 bar Vätsketransport inom livs- och läkemedelsindustrin såsom Flaskfyllningssystem Disksystem Dricksvattensystem Industriella applikationer Unik hygienisk design (QHD och 3A godkänd) CIP kapabel (DIN EN 12462) Material: AISI 316 (DIN EN 1.44/1.4571) Kompakt konstruktion Elektroniskt varvtalsreglerade versioner Axeltätningar i flera material Vertikal version Röranslutningar enligt de flesta internationella standarder Flöde, Q: max. 90 m 3 /tim Lyfthöjd, H: max. 56 m Driftstemp: +95 C (+1 C vid förfrågan) Driftstryck: max. bar Matningssystem till CIP Transport av glycerin Transport av jäst Transport av vassle Unik hygienisk design 3A godkänd Hantering av media med stort luftinnehåll Effektiv sugning Robust och servicevänlig Elektroniskt varvtalsreglerade versioner ATEX-certifierade pumpar Axeltätningar i flera material Anslutningar till ett flertal standarder 18

19 GRUNDFOS MAXA och MAXANA Normpumpar för processindustrin NOVAlobe Lobrotorpumpar för sanitära applikationer Hydro MPC/00/00, Hydro Solo, Hydro Multi-E Kompletta tryckstegringsanläggningar H [m] Flöde, Q: upp till max. 8 m 3 /tim Lyfthöjd, H: upp till max. 97 m Driftstemp: +95 C (+150 C vid förfrågan) Driftstryck: max. bar Mild pumpning av mäsk och vört för ölfiltrering (het del) Vätsketransport i mejerier Bevattningsanläggningar Kemiska och miljöbetingade hanteringssystem Vätskor med högt innehåll av fasta partiklar Biobränsle-applikationer Optimalt hydrauliskt system Mild produktbehandling Material: AISI 316 (DIN EN 1.44) Service- och reparationsvänlig Elektroniskt varvtalsreglerade versioner ATEX-certifierade pumpar Elektropolerade versioner Dubbla mekaniska axeltätningar (tandem/efter varandra) Q[m3/h] Flöde Q: 0,03 till 9,8 l/rev Lyfthöjd H: Max. 16 bar Viskositet: max. 1,000,000 cp Ytfinhet: Ra max 0,8 µm Arbetstemp: +150 C (+300 C vid förfrågan) Systemtryck: Max. bar Högviskösa produkter såsom Sallader Dressingar Ketchup Sylter Skonsam produktbehandling Material: Rostfritt stål AISI 316 (Din EN 1.44) Servicevänlig CIP- och SIP-anpassade enligt DIN EN Helt dränerbar Axeltätningar i flera material Röranslutningar enligt de flesta internationella standarder Med eller utan rostfri motorkåpa Vertikala eller horisontala anslutningar Flöde, Q: max. 7 m 3 /tim Lyfthöjd, H: max. 1 m Vätsketemp: 0 C till 70 C Driftstryck: max. 16 bar Hydro MPC/00/00 används för tryckstegring i Vattenförsörjningssystem Bevattningsanläggningar Vattenreningssystem Brandbekämpningssystem Industriella anläggningar Konstant tryck Enkel installation Låg energiförbrukning Brett program Extern kommunikation, Control 00 19

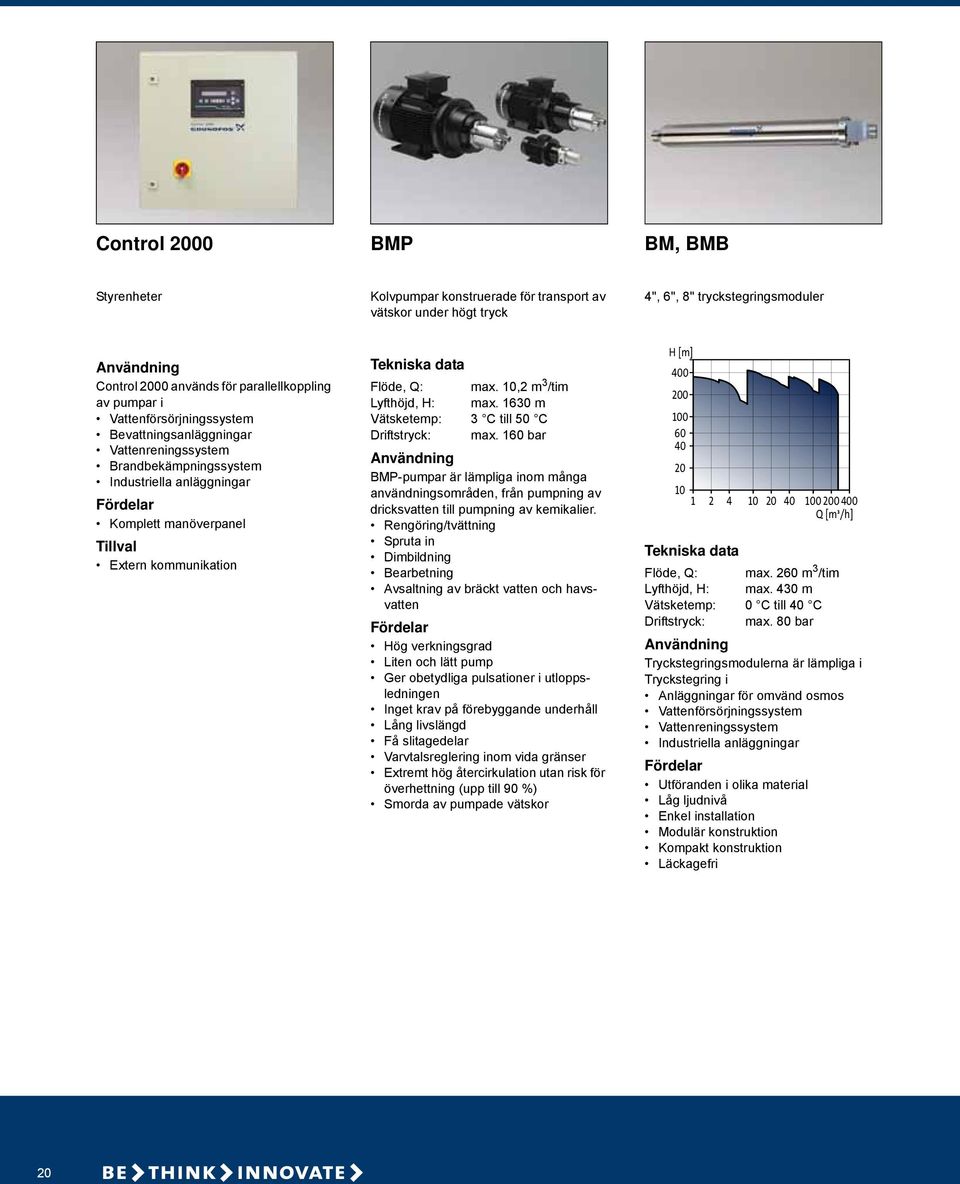

20 Control 00 BMP BM, BMB Styrenheter Kolvpumpar konstruerade för transport av vätskor under högt tryck 4", 6", 8" tryckstegringsmoduler Control 00 används för parallellkoppling av pumpar i Vattenförsörjningssystem Bevattningsanläggningar Vattenreningssystem Brandbekämpningssystem Industriella anläggningar Komplett manöverpanel Extern kommunikation Flöde, Q: max.,2 m 3 /tim Lyfthöjd, H: max m Vätsketemp: 3 C till 50 C Driftstryck: max. 1 bar BMP-pumpar är lämpliga inom många användningsområden, från pumpning av dricksvatten till pumpning av kemikalier. Rengöring/tvättning Spruta in Dimbildning Bearbetning Avsaltning av bräckt vatten och havsvatten Hög verkningsgrad Liten och lätt pump Ger obetydliga pulsationer i utloppsledningen Inget krav på förebyggande underhåll Lång livslängd Få slitagedelar Varvtalsreglering inom vida gränser Extremt hög återcirkulation utan risk för överhettning (upp till 90 %) Smorda av pumpade vätskor H [m] Flöde, Q: max. 2 m 3 /tim Lyfthöjd, H: max. 430 m Vätsketemp: 0 C till C Driftstryck: max. 80 bar Tryckstegringsmodulerna är lämpliga i Tryckstegring i Anläggningar för omvänd osmos Vattenförsörjningssystem Vattenreningssystem Industriella anläggningar Utföranden i olika material Låg ljudnivå Enkel installation Modulär konstruktion Kompakt konstruktion Läckagefri

21 GRUNDFOS BME, BMET Tryckstegringssystem BMEX Grundfos tryckstegringssystem BMEX är konstruerade för återhämtning av havsvatten kontra osmos (SWRO) systems. CR DW Ejektorpumpar [kwh] BMET BMEX / BMET H D [m] BMEX / BMET BMEX Q [m³/day] Permeate Q[m3/h] Flöde, Q: max. 95 m 3 /tim Lyfthöjd, H: max. 700 m Vätsketemp: 0 C till C Driftstryck: max. 70 bar Tryckstegringssystemen är lämpliga i Anläggningar för omvänd osmos Vattenförsörjningssystem Vattenreningssystem Industriella anläggningar Högt tryck/stort flöde Låg energiförbrukning Enkel installation Kompakt konstruktion Spridning per dag: 500 till 2500 m 3 Lyfthöjd, H: max. 8 m Omgivningstemp: + C Driftstryck: max. 80 bar Avsaltning av bräckt vatten och saltvatten Energiåtervinningen är upp till % jämfört med konventionella system, vilket ger kort återbetalningstid Korrosionsfria och slitstarka interna keramiska komponenter Kopplingar för enkel installation Rostfritt stål av hög kvalitet i ram och grenrör Stora flöden och hög lyfthöjd Motorer och lager är standardkomponenter Underhållsfri axeltätning Kilremsdrift med hög effektivitet Enkel att plocka isär för service Max. systemtryck: 16 bar Max. omgivningstemp: + C Max. vätsketemperatur: + C I mindre vattenförsörjningssystem, som t ex jordbruksbevattning, lantbruk med egna borrhål och sommarstugor Finns i fyra olika storlekar och två materialutföranden, varav den ena har alla vätskeberörda delar helt i rostfritt stål Pumparna klarar borrhålsdjup ner till ca 90 m Servicevänlig Topp- och fotstycke i kataforesebehandlat gjutjärn Slangkit (för enkel konvertering från CPE/CPES till CR DW) 21

22 SQ, SQE SP A, SP, SP-G MS motorer 3" undervattenspumpar 4", 6", 8", ", 12" undervattenspumpar Rostfritt stål 4" och 6" undervattenmotorer Flöde, Q: max. 9 m 3 /tim Lyfthöjd, H: max. 2 m Vätsketemp: 0 C till C Installationsdjup: max. 150 m Pumparna är lämpliga för Vattenförsörjning för hushåll Råvattenförsörjning till vattenverk Bevattning för trädgårdsodlingar och lantbruk Grundvattensänkning Industriella anläggningar Inbyggt torrkörningsskydd Mjukstart Skydd mot över- och underspänning Driftsäker SQE kan skyddas, övervakas och kontrolleras via CU 300 och R0 samt CU 301 för konstanttryck. H [m] Flöde, Q: max. 470 m 3 /tim Lyfthöjd, H: max. 670 m Vätsketemp: 0 C till C Installationsdjup: max. 0 m Pumparna är lämpliga för Råvattenförsörjning till vattenverk Bevattning för trädgårdsodlingar och lantbruk Grundvattensänkning Tryckstegring Industriella anläggningar Driftsäkerhet Lång livslängd eftersom alla delar är tillverkade av rostfritt stål Motorskydd via MP 4 Data kan övervakas och styras via MP 4/R0. Motorstorlek 4" motor: 0,37 till 7,5 kw 6" motor: 5,5 till 30 kw Grundfos MS undervattensmotorer kan monteras på alla Grundfos SP A, SP pumpar och kan användas till tryckstegringsmodulerna BM och BMB. Skydd mot förhöjd motortemperatur via Tempcon temperaturtransmitter Standardiserade NEMA-anslutningar Helt inkapslad i rostfritt stål Vätskekyld samt vätskesmorda lager Olika materialversioner 22

23 GRUNDFOS MMS motorer SQE-NE, SP-NE MP 1 Rostfritt stål 6", 8", ", 12" omlindningsbara undervattensmotorer Miljöapplikationer Miljöapplikationer Motorstorlek 6" motor: 3,7 till 37 kw 8" motor: 22 till 1 kw " motor: 75 till 190 kw 12" motor: 147 till 250 kw Grundfos-MMS undervattensmotorer kan monteras på alla Grundfos SP och SP-G pumpar. Brett sortiment av omlindningsbara motorer Lätta att linda om Skydd mot uppåtkraft Hög verkningsgrad 6" och 8" har standardiserad NEMAanslutning Mekanisk axeltätning, keramik/kol eller SiC/SiC PVC eller PE/PA lindningar Olika typer av material kan väljas Skydd mot förhöjd motortemperatur via temperaturgivare Pt0 Flöde, Q: max. 22 m 3 /tim Lyfthöjd, H: max. 215 m Vätsketemp: 0 C till C Installationsdjup: max. 0 m Pumparna är lämpliga för Uppumpning av förorenat grundvatten Provtagning Preventiv pumpning SQE-NE Samma fördelar som för SQE, SP-NE Flöde, Q: max. 2,4 m 3 /tim Lyfthöjd, H: max. 95 m Vätsketemp: 0 C till 35 C Pumparna är lämpliga för Provtagning Kompakt konstruktion Passar till 50 mm borrhål 23

24 SQFlex MP 4, CU 300, CU 301 JP Soldrivna undervattenspumpar Kontroll- och manöverpanel Självsugande jetpumpar Q[m3/day] Flöde, Q: max. 90 m 3 /dag Lyfthöjd, H: max. 0 m Vätsketemp: 0 C till C Spänning: VDC eller 1 x 90-2 V, 50/ Hz Installationsdjup: max. 150 m SQFlex systemen kan användas för följande ändamål: Villor, skolor, sjukhus, enfamiljshus Lantbruk och bevattning av växthus Lekplatser och parker Naturvårdsområden Spänning: Energiförsörjning: solceller, vindkraft, generatorer eller batterier Enkel installation Pålitlig vattenförsörjning Underhållsfri Utbyggnadsmöjligheter Kostnadseffektiv pumpning Torrkörningsskydd Övervakning och skydd av pumpinstallationer Skydd mot torrkörning och för hög motortemperatur Konstant övervakning av pumpens energiförbrukning Avläsning av olika driftsdata och felsignaler Kan anslutas till större styrsystem via BUS-kommunikation Möjlighet att ansluta sensorer för styrning med sensorsignaler Flöde, Q: max. 5 m 3 /tim Lyfthöjd, H: max. 48 m Vätsketemp: 0 C till 55 C Driftstryck: max. 6 bar Pumparna är lämpliga för vätsketransport i Hushåll Trädgårdar Fritidssyselsättningar Lantbruk Trädgårdsodlingar Mindre industrier Självsugande Stabil drift även med lufthaltig vätska Presscontrol möjliggör automatisk start/ stoppfunktion Tryckstegringsmodul för vattenförsörjning till hushåll 24

25 GRUNDFOS CH, CHN MQ RMQ Flerstegs centrifugalpumpar Flerstegs självsugande centrifugalpumpar Uppsamlingssystem för regnvatten Flöde, Q: max. 14 m 3 /tim Lyfthöjd, H: max. 55 m Vätsketemp: 0 C till 90 C Driftstryck: max. bar Pumparna är lämpliga för vätsketransport i Tryckstegringsanläggningar Vattenförsörjning för hushåll Kylsystem Luftkonditioneringssystem Bevattningsanläggningar för odlingar Vattenförsörjning för mindre industrier Kompakt konstruktion Robust konstruktion Rostfri (endast CHN) Låg ljudnivå Tryckstegringsmodul för vattenförsörjning till hushåll Presscontrol möjliggör automatisk start/ stoppfunktion Flöde, Q: max. 5 m 3 /tim Lyfthöjd, H: max. 48 m Vätsketemp: 0 C till 35 C Driftstryck: max. 7,5 bar Pumparna är lämpliga för vätsketransport i En- och tvåfamiljshus Sommarstugor Lantbruk Växthus Komplett tryckstegringsenhet Enkel att installera Enkelt handhavande Självsugande Torrkörningsskydd med automatisk återställning Låg ljudnivå Underhållsfri Flöde, Q: max. 5 m 3 /tim Lyfthöjd, H: max. 48 m Vätsketemp: 0 C till 35 C Driftstryck: max. 7,5 bar Regnvattenenhet för tillvaratagande av regnvatten för vätsketransport i: En- och tvåfamiljshus Sommarstugor Lantbruk Trädgårdar och växthus Automatisk övergång mellan regnvattentank och integrerad huvudvattentank Manuell övergång mellan regnvattentank och integrerad huvudvattentank Ljudalarm om översvämning sker i integrerad huvudvattentank Styrning av tryckstegringspump Sensor som känner av bräddning i avloppsrör 25

26 CHV Flerstegs centrifugalpumpar CHV tryckstegringsanläggning Vertikala tryckstegringsanläggningar Trycktankar Trycktankar med membran Flöde, Q: max. 8 m 3 /tim Lyfthöjd, H: max. 93 m Vätsketemp: 0 C till 90 C Driftstryck: max. 12 bar Pumparna är lämpliga för vätsketransport i Tryckstegringsanläggningar Vattenförsörjning för hushåll Kylsystem Luftkonditioneringssystem Bevattningsanläggningar för odlingar Vattenförsörjning för mindre industrier Kompakt konstruktion Robust konstruktion Låg ljudnivå Platsbesparande Flöde, Q: max. 16 m 3 /tim Lyfthöjd, H: max. 93 m Vätsketemp: 0 C till C Driftstryck: max. bar Tryckstegringssystemen är lämpliga i Mindre vattenverk Mindre hyreshus Hotell Varuhus Mindre industriella anläggningar Sjukhus Skolor Stora hus En- eller två-pumpsystem Användarvänliga styrenheter Driftsäkerhet Hög verkningsgrad Servicevänlig Skydd mot övertryck Torrkörningsskydd Tankstorlek l Vätsketemp: max. 90 C Driftstryck: max. 16 bar Trycktankar med membran eller blåsa används i Vattenförsörjning i bostadshus Tryckstegringsanläggningar i bostadshus Lantbruk Trädgårdsodlingar Industriella anläggningar Optimal vattenförsörjning Begränsat antal pumpstarter Idealiskt för dricksvatten 26

27 GRUNDFOS Unilift CC, KP, AP12, AP35/50, AP35B/50B Dränkbara dränerings- och gråvattenpumpar SEG Dränkbara avloppspumpar med skärsystem AMD, AMG, AFG Mixers och omrörare Flöde, Q: max. 35 m 3 /tim Lyfthöjd, H: max. 18 m Vätsketemp: 0 C till 55 C Partikelstorlek ø-50 mm Pumparna är lämpliga för Länspumpning av översvämmade källare Pumpning av avloppsvatten från hushåll Grundvattensänkning Tömning av simbassänger och byggnadsgropar Länspumpning av avloppsbrunnar Tömning av tankar och reservoarer Enkel installation Service- och underhållsfri Unilift CC passar utmärkt för låga sughöjder Unilift AP35/50 and AP35B/50B har Vortex pumphjul Unilift AP35B och AP50B har autokoppling och horisontellt utlopp Flöde, Q: max. 5 l/s Lyfthöjd, H: max. 47 m Vätsketemp: 0 C till C Pumparna är lämpliga för pumpning av avloppsvatten från toaletter genom rör med diameter mm eller mer Servicevänlig Installation på fot eller autokoppling Kontinuerlig drift med helt nedsänkt pump Inbyggt motorskydd SmartTrim Förbättrat system för slipmaskiner Totalförseglad kabelkontakt Brett sortiment av tillbehör Övervakning och styrning av en eller flera pumpar Vätsketemp: +5 C to + C ph värde: 4 till Axiell belastning: 1 till 3931 N Max. dynamisk viskositet: 500 mpa s Max. densitet: kg/m 3 Max. installationsdjup: m Mixers och omrörare är konstruerade för mixning, d.v.s homogenisering och omrörning av vätskor i Kommunalt spillvattenbehandlingssystem Industriprocesser Slambehandlingssystem Lantbruk Biogasanläggning Mixers och omrörare är utrustade med propellrar tillverkade av rostfritt stål eller kompositmaterial med diameter mm och varvtal mellan 22 varv/min -1 och 10 varv/min -1. Brett sortiment med flexibla tillbehör för installation Enkel att underhålla och ge service utan specialverktyg Elektronisk läckagesensor i växellådan/ axeltätningen Axeltätning skyddad mot material som kan orsaka slipskador Självrengörande propellrar i rostfritt stål eller polyamid 27

28 DW Multilift Sololift+ Länspumpar Kompletta avloppspumpstationer Små avloppspumpstationer H [m] Flöde, Q: max. 300 m 3 /tim Lyfthöjd, H: max. 0 m Vätsketemp: 0 C till C Pumparna är lämpliga för vätsketransport i Tunnlar Gruvor Stenbrott Grusgropar Fiskdammar Byggarbetsplatser Extremt slitstark p.g.a speciellt utvalda material Enkel installation Servicevänlig Q [l/s] Flöde, Q: max. l/s (216 m 3 /tim), rekom. 31 l/s (1 m 3 /tim) Lyfthöjd, H: max. 29 m Vätsketemp: 0 C till C Flänsanslutning diameter: DN 80 till DN 0 Pumpstationerna kan bl a användas till följande: En- eller flerfamiljshus Sommarstugor och fritidshus Restauranger Mindre hotell Dränerings- och dagvattensystem Filtreringssystem Installationsförberedd Flexibel röranslutning Anslutning för kabelkontakt Unikt fästsystem En kanal och Vortex-pumphjul Partiklar upp till 0 mm kan passera Låg risk för igensättning Kortaste stilleståndstid Låga driftskostnader Vätskefri motorkylning Unik axeltätningspatron Kompakt konstruktion Sololift+ kan användas för Extra badrum Källarinstallationer Enklare badrum i sommarstugor Utökade faciliteter i hotell/vandrarhem Badrum för äldre eller funktionshindrade Renovering av kontor och andra kommersiella byggnader Unik design med mjuka linjer och rundade kanter - passar i alla moderna badrumsmiljöer "Plug-and-go" produkt - allt du behöver i en förpackning Låg ljudnivå Utloppsanslutning på sidan ger enkelt underhåll Flexibla reducerstycken för utloppskrök för utvändig rördiameter 23, 25, 28 och 32 mm Termobrytare Kåpa utan skruvar ger enkel service Smidig anslutning av ytterligare sanitetsenheter CWC-3 Avsedd speciellt för väggmonterad toalett Liten och kompakt för att enkelt kunna byggas in i väggen C-3 Speciellt konstruerad för hög vätsketemperatur, som t.ex spillvatten från tvätt, eller diskmaskin Kompakt och smidig för enkel installation under diskbänkar eller skåp 28

29 GRUNDFOS Liftaway B och C Conlift Serie S Lyftstationer Pump för kondensvatten SuperVortex pumpar med en- eller flerkanaligt pumphjul för Liftaway B: Mått för möjliga anslutningar: 3 x DN 0 Utloppsanslutning: DN Faktisk volym: l för Liftaway C: Mått för möjliga anslutningar: 3 x DN x DN /50 Utloppsanslutning: DN Faktisk volym: 13 l Liftaway B och C kan användas för Som avloppsbrunn för uppsamling av avloppsvatten och ytvatten För uppsamling och pumpning av avloppsvatten från källare och tvättstugor som ligger under avloppsledningarnas nivå För uppsamling och pumpning av avloppsvatten från tvättställ, tvättmaskiner, duschar och golvbrunnar till avloppsledningarnas nivå För uppsamling och pumpning av regnvatten Passar med pumpar till Unilift KP och AP sortimentet Liftaway B Teleskopisk funktion för enkel höjdreglering Flexibel och enkel installation Liftaway C Funktionell konstruktion och enkel att rengöra Översvämningsskydd Filter med aktivt kol för att förhindra dålig lukt Kompakt och smidig för enkel installation under diskbänkar eller skåp Flöde, Q: max. 630 l/tim Lyfthöjd, H: max. 5,3 m Vätsketemp: max. 35 C korta perioder 80 C ph: min 2,7 Volym: 2,6 l Faktisk volym: 0,85 l Conlift är konstruerad för säker borttagning av kondens från Varmvattenberedare upp till 0 kw Luftkonditioneringssystem Luftkonditionerings- och kylsystem Luftavfuktare Avdunstningsapparater Inbyggd på/av kontroll via två strömbrytare för hög säkerhet Inbyggt larm och potentialfri kontakt Vinkelformat beslag för att motverka bärkraften LGA-godkännande Modern design Enkel att göra ren H [m] Q [l/s] Flöde, Q: max l/s Lyfthöjd, H: max. 116 m Vätsketemp: 0 C till C Flänsanslutning diameter: DN 80 till DN 800 Partikelstorlek max. ø145 mm Pumparna är lämpliga för nedanstående applikationer Transport av avloppsvatten Transport av råvatten Pumpning av slamblandat vatten Pumpning av avloppsvatten från industrier Brett program SmartTrim Drift med eller utan kylmantel Våtuppställd eller torruppställd Olika typer av pumphjul Inbyggt motorskydd Kontroll- och skyddssystem Externt kylvatten Externt renspolningssystem Sensorer för övervakning av pumpens driftstatus 29

30 SRP pumpar SEN SE Dränkbara recirkulationspumpar Dränkbara pumpar av rostfritt stål Dränering-, avlopp- och spillvattenpumpar DN 300 DN 500 DN Q [l/s] Flöde, Q: max l/s (5130 m 3 /h) Lyfthöjd, H: max. 2,1 m Vätsketemp: 5 C till C Utloppsledning diameter: DN 300, DN 500 och DN 800 Pumparna är lämpliga för nedanstående applikationer Återanvändning av slam i avloppsreningsverk Pumpning av dagvatten Pumphjul av rostfritt stål med hög verkningsgrad Våtuppställda installationer Inbyggt motorskydd Kontroll- och skyddssystem H [m] Q [l/s] Flöde, Q: max. 215 l/s (774 m 3 /h) Lyfthöjd, H: max. 50 m Vätsketemp: 0 C till C Flänsanslutning diameter: DN 80 till DN 250 Pumparna är lämpliga för nedanstående applikationer Transport av avloppsvatten och råvatten Pumpning av mycket aggressiva vätskor Massa- och pappersindustrin SmartTrim Drift med eller utan kylmantel Våtuppställd eller torruppställd Olika typer av pumphjul Inbyggt motorskydd Flera utföranden i rostfritt stål Vätskor med ett ph värde mellan 2 och 14 Kontroll- och skyddssystem Externt kylvatten Externt renspolningssystem Sensorer för övervakning av pumpens driftstatus Q [l/s] Flöde, Q: max. 88 l/s (315 m 3 /h) Lyfthöjd, H: max. 45 m Vätsketemp: 0 C till C Flänsanslutning diameter: DN 65 till DN 150 Pumparna är lämpliga för nedanstående applikationer Spillvatten Processvatten Ofiltrerat råavlopp Anslutning för kabelkontakt Unikt fästsystem En kanal och Vortex-pumphjul Partiklar upp till 0 mm kan passera Kortaste stilleståndstid Låga driftskostnader Vätskefri motorkylning Unik axeltätningspatron Kontroll- och skyddssystem Motorstyrning Sensorer för övervakning av pumpens driftstatus 30

31 GRUNDFOS DP, EF, SE1 och SEV Dränering, avlopp- och spillvattenpumpar PUST Prefabricerade pumpstationer Modular Controls (Styr- och övervakningssystem för pumpar och pumpstationer) Q [l/s] Flöde, Q: max l/s (70 m 3 /h) Lyfthöjd, H: max. 25 m Vätsketemp: 0 C till C Flänsanslutning diameter: Rp 2 till DN 65 Pumparna är lämpliga för Länspumpning Gråvatten Spillvatten Processvatten Hushållsavlopp Anslutning för kabelkontakt Unik fästning En kanal och Vortex-pumphjul Partiklar upp till 65 mm kan passera Unik axeltätningspatron Modulär konstruktion Kortaste stilleståndstid Kontroll- och skyddssystem Motorstyrning Pumpstationerna kan bl a användas på följande platser: En- och flerfamiljshus Sommarstugor Restauranger Mindre hotell Skolor Dränering/dagvatten Installationsklara Enkel installation Flexibel röranslutning Korrosionsbeständiga material Standardutförande eller skräddarsydd Omgivningstemperatur: Drift: C ( C OD 1) till C) (får inte utsättas för direkt solljus) UPS-reservbatterier under laddning: C till 50 C (får inte utsättas för direkt solljus) Systemet Grundfos Modular Controls är en styrplattform som passar för många applikationer. Den första utgåvan är avsedd för spillvattenpumpinstallationer, där avancerad styrning och datakommunikation krävs. Systemet lämpar sig lika väl för nya och befintliga installationer - oavsett pumparnas typ och märke. Modular Controls tillhandahåller användaren viktig pump- och systeminformation för att hjälpa underhållsorganisationen att övergå från service vid behov till förebyggande och förutseende service. Enkel att använda Pumpdata i ett ögonkast Snabb och enkel installation Upp till sex pumpar per styrenhet Effektiv larmhantering Öppen kommunikation PC-verktyg Förebyggande underhåll 31
