Värmare för stora ytor. Perfekt klimat på hela arbetsplatsen. Värmare för stora ytor från Wacker Neuson.

Transkript

1 Värmare för stora ytor Perfekt klimat på hela arbetsplatsen. Värmare för stora ytor från Wacker Neuson.

2 rojekt: Flygplatsbygge i S:t Petersburg, Ryssland Stora rum och hallar behöver mer än en värmare. Värmaren HP 252 är den perfekta partnern. ÖVERTYGANDE FÖRDELAR. Den som tänker konventionellt hittar inte alltid den bästa lösningen. Det har jag lärt mig på byggarbetsplatsen för den tredje terminalen på flygplatsen S:t Petersburg-Pullkovo. Med HP 252 erbjuder Wacker Neuson oss en lösning som är mer optimal än den vi först tänkte för det här projektet. Det är Inte bara kvaliteten på produkten som övertygar. Det gör också kompetensen hos medarbetarna på Wacker Neuson. Yilmaz Nahfuz Byggteknikdirektör på IC Içtaş-Astaldi 2_3

3 Den prestandastarka värmaren för stora ytor från Wacker Neuson. Effektiv, ekonomisk och flexibel HP 252. Egenskaperna i korthet: UPP TILL 50% BRÄNSLE- BESPARNING Värmaren HP 252 är avsedd för stora ytor och ger snabbt och enkelt en bruttovärmeeffekt på upp till 252 kw. Det gör den idealisk för snabb uppvärmning av stora arbetsytor som byggarbetsplatser och hallar med ren och torr luft. Den varma luften kan ledas genom värmeväxlare som sprider den till upp till 16 olika platser. Värmaren själv är centralt belägen framför byggnaden. HP 252 ger angenäma arbetsförhållanden även under höst- och vintermånaderna. Även i följande situationer är HP 252 den perfekta följeslagaren: - Värma upp pågående byggnadsprojekt, hallar och tält. - Få bort vatten från pågående byggnadsprojekt, puts och färg. - Torka rum och källare efter översvämningar. - Förvärmning och avisning av utrustning. Tack vare lyftöglan är värmaren lätt att placera på byggarbetsplatsen. Den praktiska driftindikeringen visar på långt håll att alla system fungerar. Extremt oberoende eftersom all utrustning kan förvaras inne i enheten. Tack vare snabbkopplingarna är slangarna lätta att installera. Den inbyggda lastrampen gör det lätt att lasta och lasta ur värmeväxlaren. Slangar lagras på slangtrumma med elektriskt upprullningsdon, koppling och broms inbyggda i enheten. Ren och torr varmluft tack vare det innovativa Hydronic-systemet: - 83 % brännareffektivitet vid 252 kw värmeeffekt. - HP 252 är mycket säker eftersom den inte har öppen låga. - Den resulterande varma luften innehåller ingen fukt eller förbränningsprodukter. - I dammiga arbetsmiljöer, kan centralenheten med brännaren placeras på annat håll. - Sparar upp till 50 % bränsle jämfört med konventionella uppvärmningsmetoder. 4_5

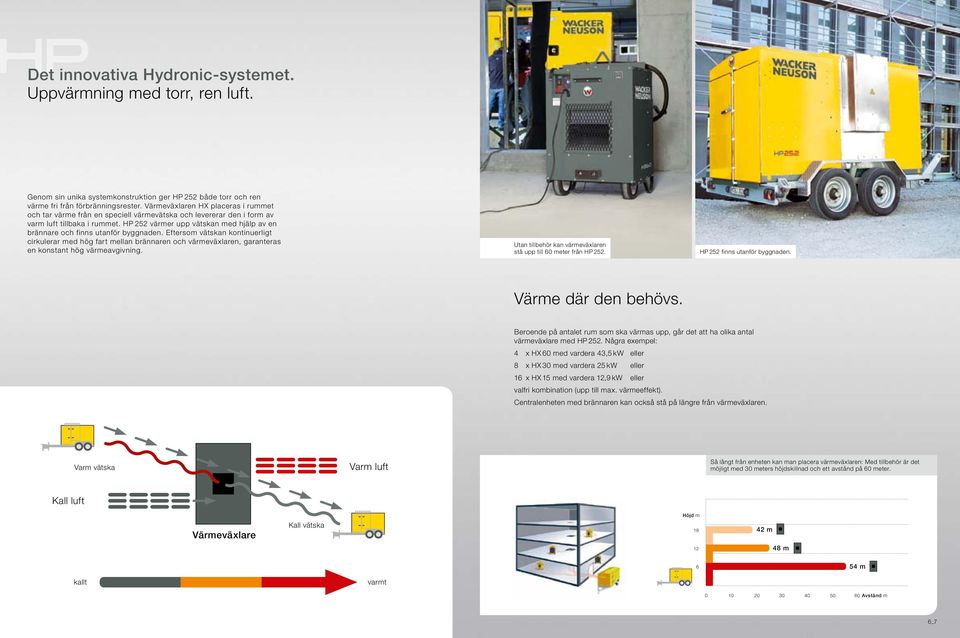

4 Det innovativa Hydronic-systemet. Uppvärmning med torr, ren luft. Genom sin unika systemkonstruktion ger HP 252 både torr och ren värme fri från förbränningsrester. Värmeväxlaren HX placeras i rummet och tar värme från en speciell värmevätska och levererar den i form av varm luft tillbaka i rummet. HP 252 värmer upp vätskan med hjälp av en brännare och finns utanför byggnaden. Eftersom vätskan kontinuerligt cirkulerar med hög fart mellan brännaren och värmeväxlaren, garanteras en konstant hög värmeavgivning. Utan tillbehör kan värmeväxlaren stå upp till 60 meter från HP 252. HP 252 finns utanför byggnaden. Värme där den behövs. Beroende på antalet rum som ska värmas upp, går det att ha olika antal värmeväxlare med HP 252. Några exempel: 4 x HX 60 med vardera 43,5 kw eller 8 x HX 30 med vardera 25 kw eller 16 x HX 15 med vardera 12,9 kw eller valfri kombination (upp till max. värmeeffekt). Centralenheten med brännaren kan också stå på längre från värmeväxlaren. Varm vätska Varm luft Så långt från enheten kan man placera värmeväxlaren: Med tillbehör är det möjligt med 30 meters höjdskillnad och ett avstånd på 60 meter. Kall luft Värmeväxlare Kall vätska Höhe Höjd m m m 6 54 m kallt varmt Avstånd Entfernung m m 6_7

5 Praktiskt exempel: Applicera en beläggning inuti en vattentank för 50 miljoner liter vatten. Bearbetning och applicering av specialbeläggningar kräver vissa och framför allt enhetliga temperaturer. Av det skälet valdes HP 252 när ett vattenmagasin med en kapacitet på 50 miljoner liter konstruerades i Storbritannien. Sådana tankar är inbyggda i marken i syfte att hålla låg temperatur på vattnet. Vid applicering av ytbeläggningen är dock de låga temperaturerna besvärliga, eftersom beläggningen kräver en viss minimitemperatur för att säkert härda. Insidan av tanken måste därför värmas. Tanktillverkaren använda en värmare för stora ytor från Wacker Neuson, eftersom den har hög termisk verkningsgrad och levererar torr luft som påskyndar en optimal härdningsprocess. Vid konstruktion av stora vattenlagringstankar är två olika beläggningar godkända. Den ena behöver en temperatur på 5 C för bindningen medan den andra klarar sig med 10 C. Även om den senare beläggningen är att föredra för sin hållbarhet och kvalitet, väljs ofta den första varianten. Hittills har det varit svårt att säkerställa en konstant temperatur på 10 C ända fram till slutet av härdningsprocessen. Tack vare HP 252 är det numera möjligt. UPPVÄRMNING AV VATTENLAGRINSTANKAR MED HP 252. UPPVÄRMNING AV VATTENLAGRINSTANKAR MED KONVENTIONELLA VÄRMARE. Uppvärmningsprocessen med HP 252 görs med hjälp av det innovativa Hydronic-systemet, som producerar ren och torr luft med en vätska-till-luft-värmeväxlare. Värmeväxlarna arbetar utan låga och kan därför lätt placeras i vattenlagringstanken och ställas in på den önskade temperaturen. Vid en konventionell uppvärmningsprocess för bindning av ytbeläggning i vattenlagringstankar, används konventionella oljevärmare med öppen låga. Ett anslutet slangsystem för in den uppvärmda luften in i det inre av vattenlagringstanken. Resultatet av uppvärmningsprocessen: % värmekraft i vattenlagringstankens inre % lägre kostnad jämfört med konventionella uppvärmningsmetoder. - Låg strömförbrukning eftersom det enbart är luften som finns i vattenlagringstanken som värms upp till önskad temperatur. Vattentank Värmeslangar Resultatet av uppvärmningsprocessen: - 30 % värmeförluster i slangsystemet och öppningarna på vattentanken. - Högre energiförbrukning eftersom kall och fuktig luft ska värmas upp % dyrare än att använda HP Det är svårt att hålla den önskade temperaturen konstant. Jord Jord Vattentank Ytbehandling Värmeväxlare Ytbehandling 8_9

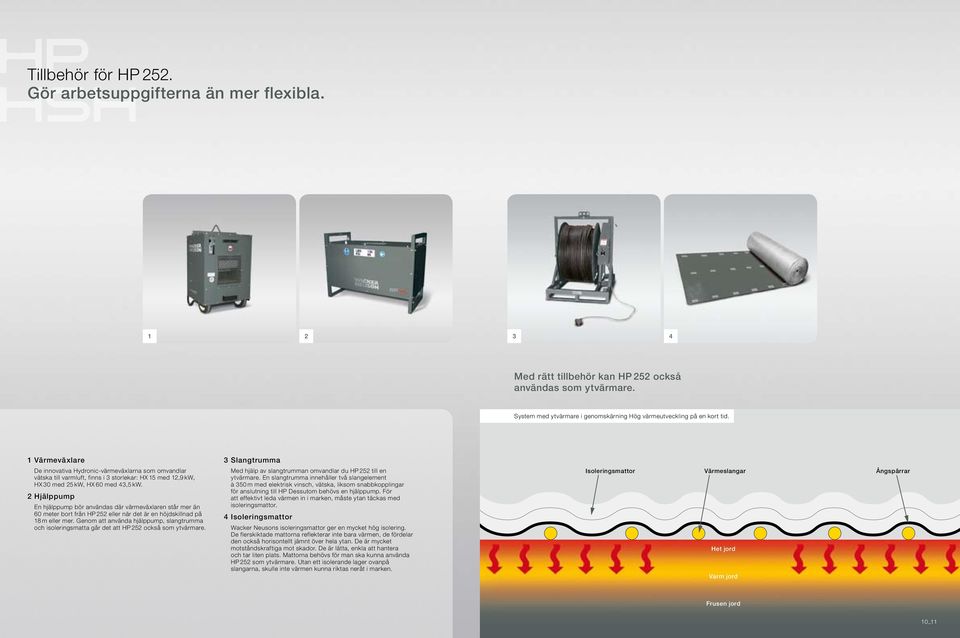

6 SH Tillbehör för HP 252. Gör arbetsuppgifterna än mer flexibla Med rätt tillbehör kan HP 252 också användas som ytvärmare. System med ytvärmare i genomskärning Hög värmeutveckling på en kort tid. 1 Värmeväxlare De innovativa Hydronic-värmeväxlarna som omvandlar vätska till varmluft, finns i 3 storlekar: HX 15 med 12,9 kw, HX 30 med 25 kw, HX 60 med 43,5 kw. 2 Hjälppump En hjälppump bör användas där värmeväxlaren står mer än 60 meter bort från HP 252 eller när det är en höjdskillnad på 18 m eller mer. Genom att använda hjälppump, slangtrumma och isoleringsmatta går det att HP 252 också som ytvärmare. 3 Slangtrumma Med hjälp av slangtrumman omvandlar du HP 252 till en ytvärmare. En slangtrumma innehåller två slangelement à 350 m med elektrisk vinsch, vätska, liksom snabbkopplingar för anslutning till HP Dessutom behövs en hjälppump. För att effektivt leda värmen in i marken, måste ytan täckas med isoleringsmattor. 4 Isoleringsmattor Wacker Neusons isoleringsmattor ger en mycket hög isolering. De flerskiktade mattorna reflekterar inte bara värmen, de fördelar den också horisontellt jämnt över hela ytan. De är mycket motståndskraftiga mot skador. De är lätta, enkla att hantera och tar liten plats. Mattorna behövs för man ska kunna använda HP 252 som ytvärmare. Utan ett isolerande lager ovanpå slangarna, skulle inte värmen kunna riktas neråt i marken. Isoleringsmattor Värmeslangar Het jord Varm jord Ångspärrar Frusen jord 10_11

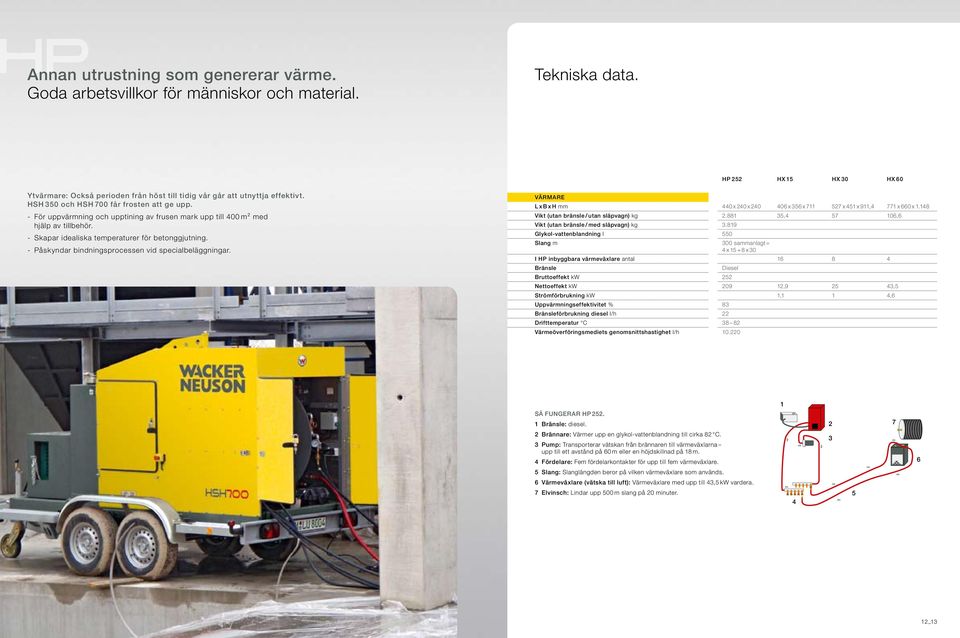

7 Annan utrustning som genererar värme. Goda arbetsvillkor för människor och material. Tekniska data. HP 252 HX 15 HX 30 HX 60 Ytvärmare: Också perioden från höst till tidig vår går att utnyttja effektivt. HSH 350 och HSH 700 får frosten att ge upp. - För uppvärmning och upptining av frusen mark upp till 400 m² med hjälp av tillbehör. - Skapar idealiska temperaturer för betonggjutning. - Påskyndar bindningsprocessen vid specialbeläggningar. VÄRMARE L x B x H mm 440 x 240 x x 356 x x 451 x 911,4 771 x 660 x Vikt (utan bränsle / utan släpvagn) kg , ,6 Vikt (utan bränsle / med släpvagn) kg Glykol-vattenblandning l 550 Slang m 300 sammanlagt = 4 x x 30 I HP inbyggbara värmeväxlare antal Bränsle Diesel Bruttoeffekt kw 252 Nettoeffekt kw , ,5 Strömförbrukning kw 1,1 1 4,6 Uppvärmningseffektivitet % 83 Bränsleförbrukning diesel l/h 22 Drifttemperatur C Värmeöverföringsmediets genomsnittshastighet l/h SÅ FUNGERAR HP Bränsle: diesel. 2 Brännare: Värmer upp en glykol-vattenblandning till cirka 82 C. 3 Pump: Transporterar vätskan från brännaren till värmeväxlarna upp till ett avstånd på 60 m eller en höjdskillnad på 18 m. 4 Fördelare: Fem fördelarkontakter för upp till fem värmeväxlare. 5 Slang: Slanglängden beror på vilken värmeväxlare som används. 6 Värmeväxlare (vätska till luft): Värmeväxlare med upp till 43,5 kw vardera. 7 Elvinsch: Lindar upp 500 m slang på 20 minuter _13

8 3 Korbach, Tyskland 5 Reichertshofen, Tyskland 2 Norton Shores, USA 6 Linz, Österrike 1 Milwaukee, USA 7 Kragujevac, Serbien 4 Pfullendorf, Tyskland 8 Manila, Filippinerna Produktion över hela världen. Service nära dig. Alltid nära dig:

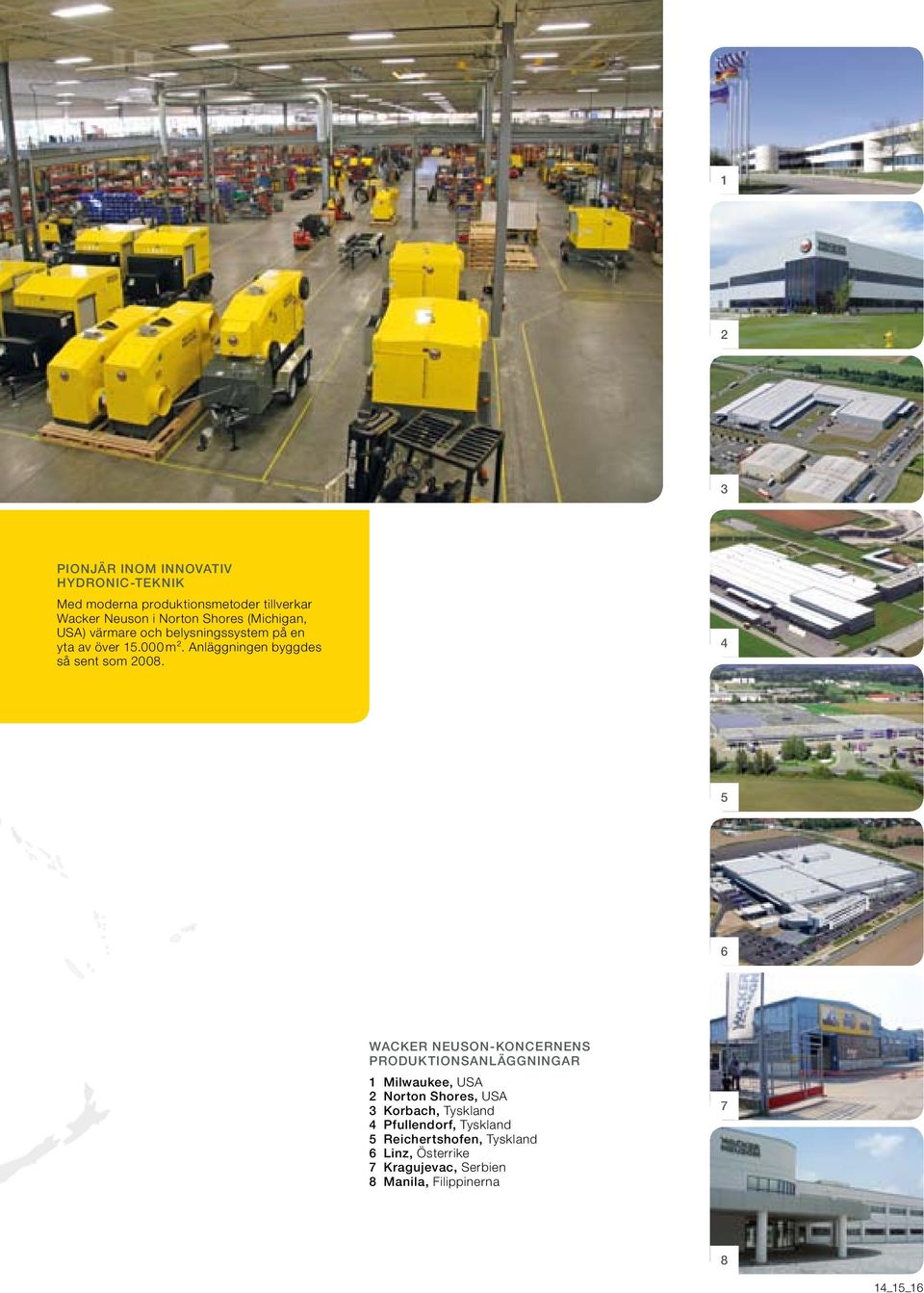

9 1 2 3 PIONJÄR INOM INNOVATIV HYDRONIC-TEKNIK Med moderna produktionsmetoder tillverkar Wacker Neuson i Norton Shores (Michigan, USA) värmare och belysningssystem på en yta av över m². Anläggningen byggdes så sent som WACKER NEUSON-KONCERNENS PRODUKTIONSANLÄGGNINGAR 1 Milwaukee, USA 2 Norton Shores, USA 3 Korbach, Tyskland 4 Pfullendorf, Tyskland 5 Reichertshofen, Tyskland 6 Linz, Österrike 7 Kragujevac, Serbien 8 Manila, Filippinerna _15_16

10 INNOVATION KVALITET KUND KARAKTÄR PRESTATION Värdehjulet från Wacker Neuson: Vi sätter kundens framgång i centrum. Vi övertygar med de värden som ett medelstort och börsnoterat familjeföretag står för. Med styrkan och kompetensen hos en globalt verkande organisation. Med de medarbetare som varje dag fyller vårt motto med innebörd och idéer. Vi tror på kvalitet, innovation, prestanda och karaktär. Ytterst handlar det om den hållbara framgången för våra kunder. Alltid nära dig:

11 WN /05/2013 SE
