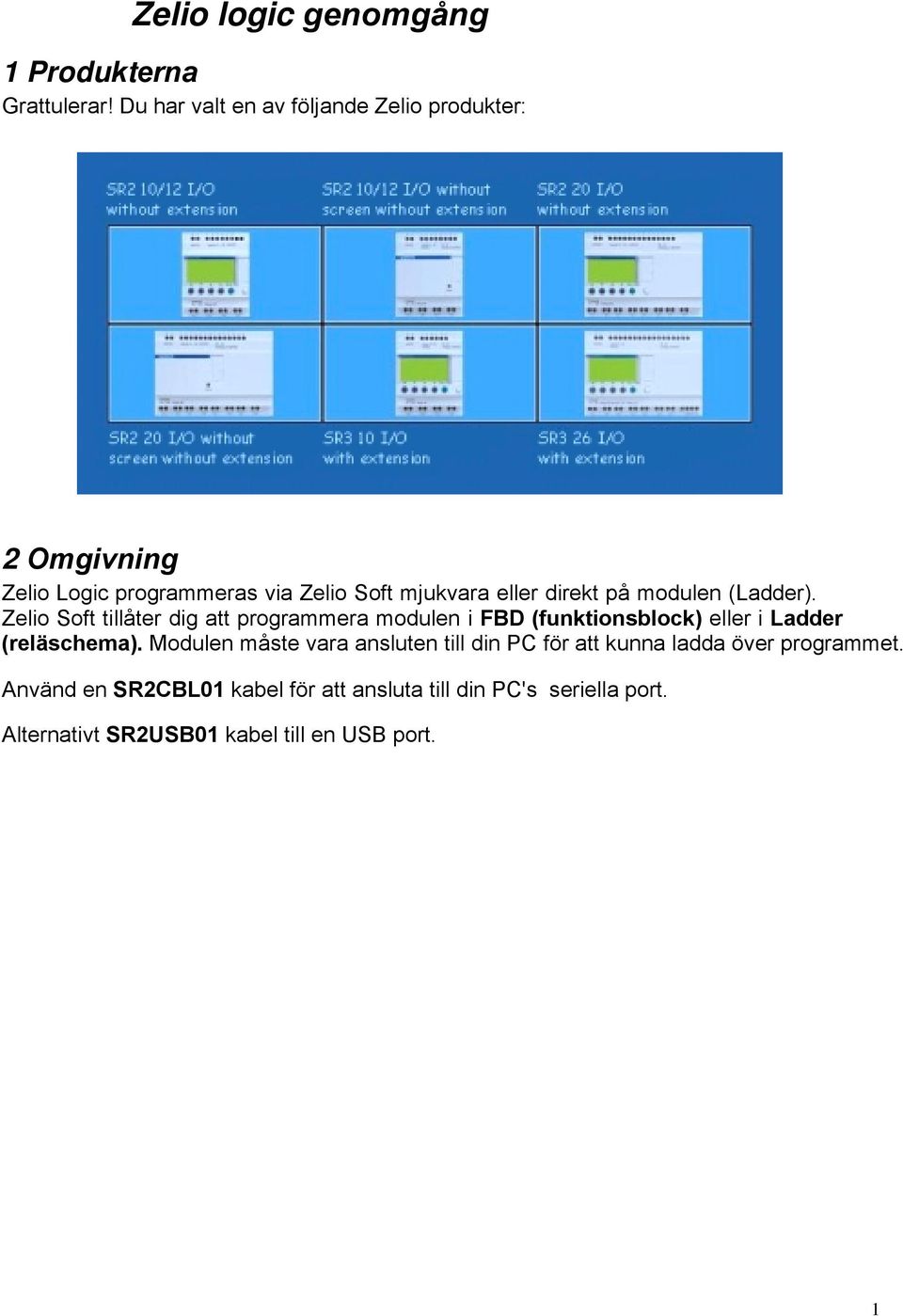

1 Zelio logic genomgång 1 Produkterna Grattulerar! Du har valt en av följande Zelio produkter: 2 Omgivning Zelio Logic programmeras via Zelio Soft mjukvara eller direkt på modulen (Ladder). Zelio Soft tillåter dig att programmera modulen i FBD (funktionsblock) eller i Ladder (reläschema). Modulen måste vara ansluten till din PC för att kunna ladda över programmet. Använd en SR2CBL01 kabel för att ansluta till din PC's seriella port. Alternativt SR2USB01 kabel till en USB port. 1

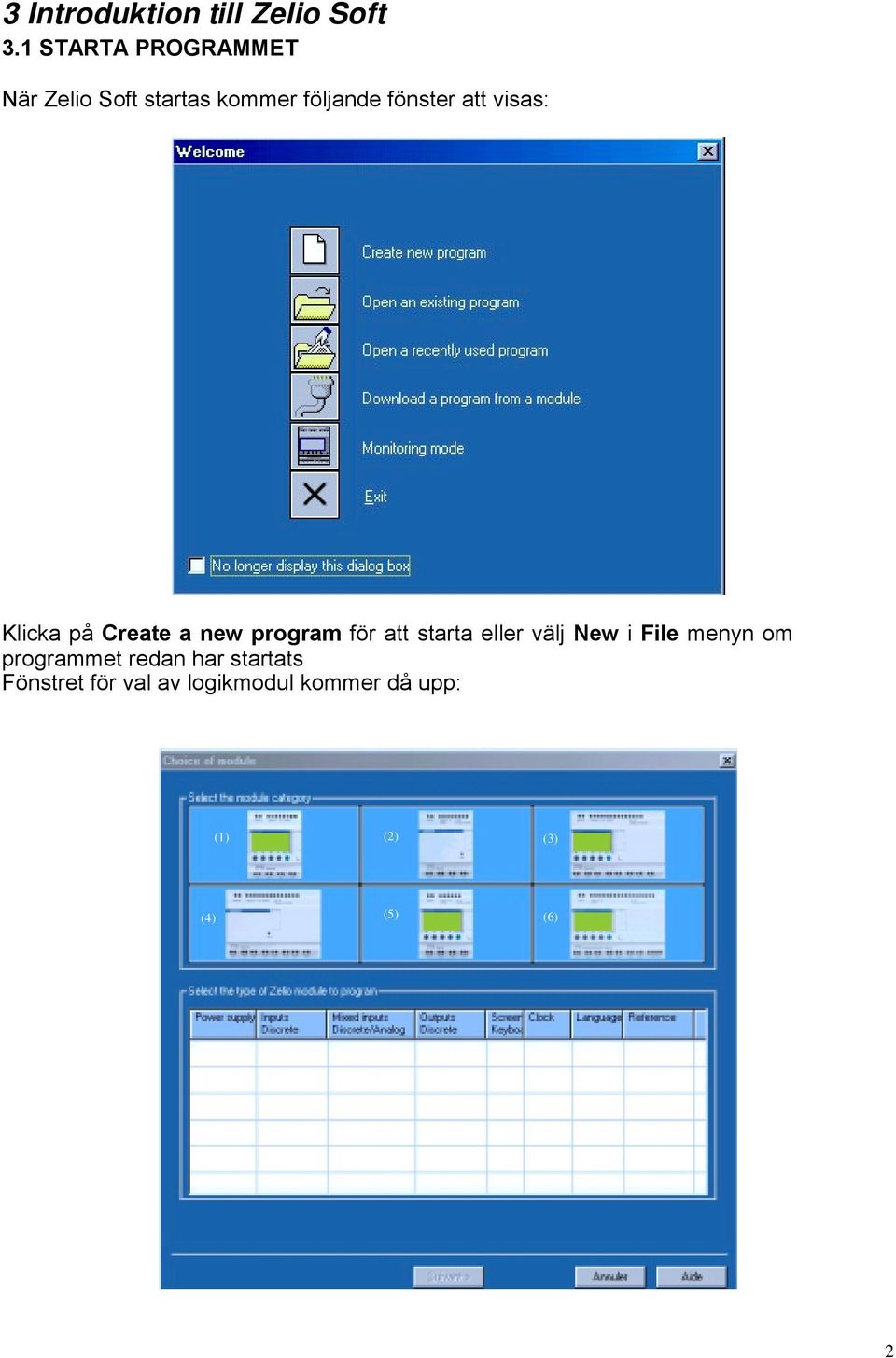

2 3 Introduktion till Zelio Soft 3.1 STARTA PROGRAMMET När Zelio Soft startas kommer följande fönster att visas: Klicka på Create a new program för att starta eller välj New i File menyn om programmet redan har startats Fönstret för val av logikmodul kommer då upp: (1) (2) (3) (5) (4) (6) 2

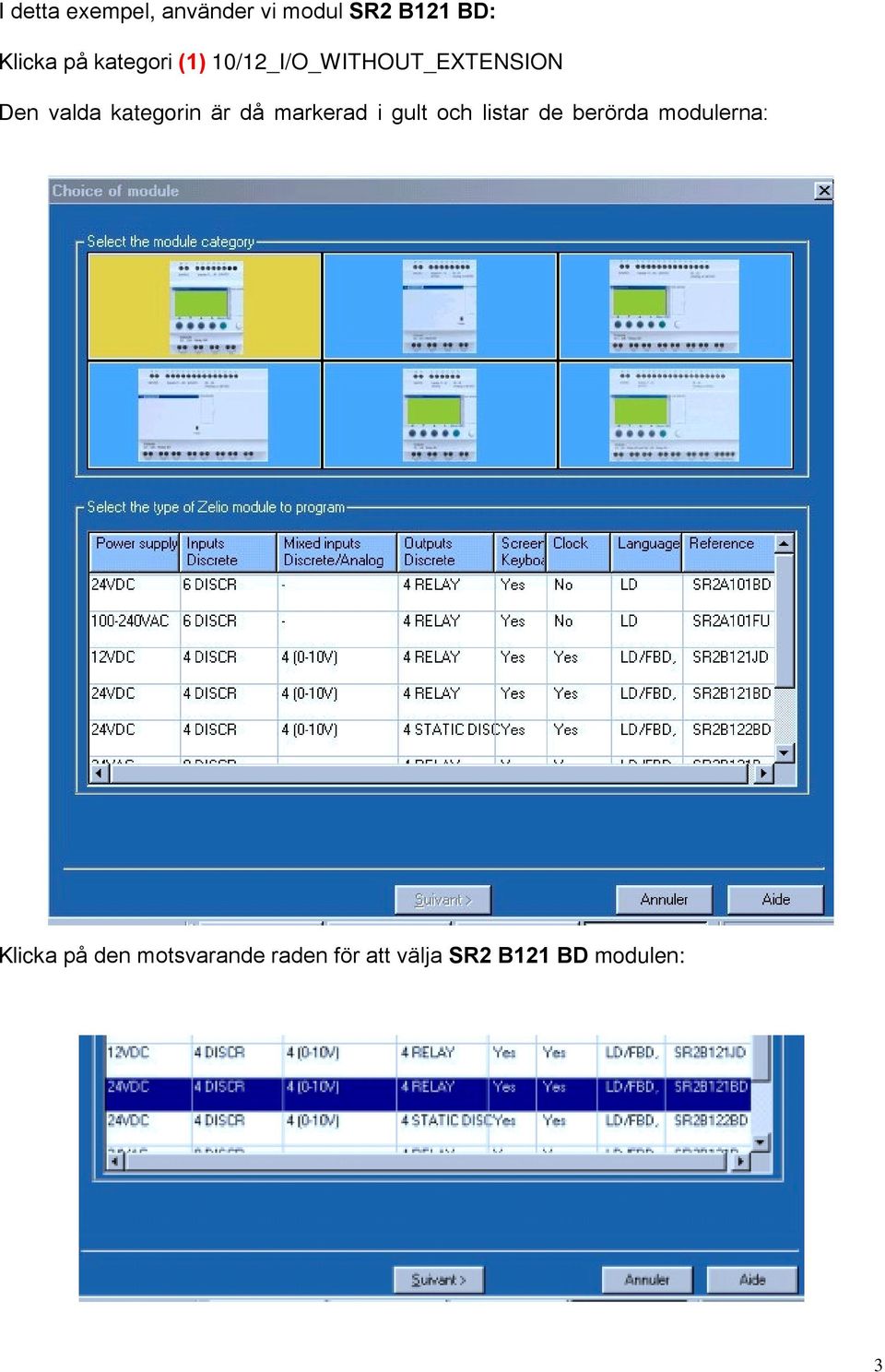

3 I detta exempel, använder vi modul SR2 B121 BD: Klicka på kategori (1) 10/12_I/O_WITHOUT_EXTENSION Den valda kategorin är då markerad i gult och listar de berörda modulerna: Klicka på den motsvarande raden för att välja SR2 B121 BD modulen: 3

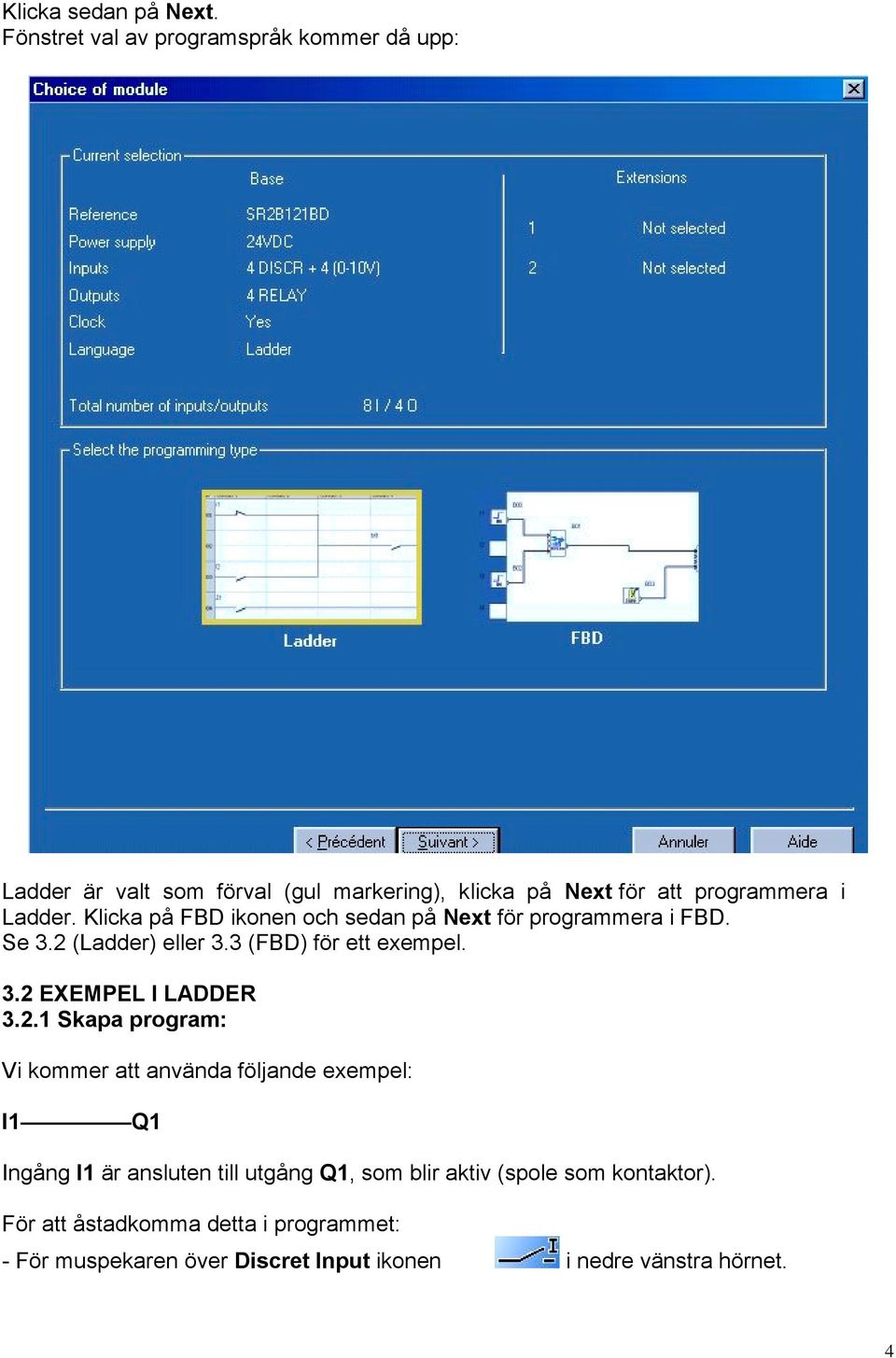

4 Klicka sedan på Next. Fönstret val av programspråk kommer då upp: Ladder är valt som förval (gul markering), klicka på Next för att programmera i Ladder. Klicka på FBD ikonen och sedan på Next för programmera i FBD. Se 3.2 (Ladder) eller 3.3 (FBD) för ett exempel. 3.2 EXEMPEL I LADDER Skapa program: Vi kommer att använda följande exempel: I1 Q1 Ingång I1 är ansluten till utgång Q1, som blir aktiv (spole som kontaktor). För att åstadkomma detta i programmet: - För muspekaren över Discret Input ikonen i nedre vänstra hörnet. 4

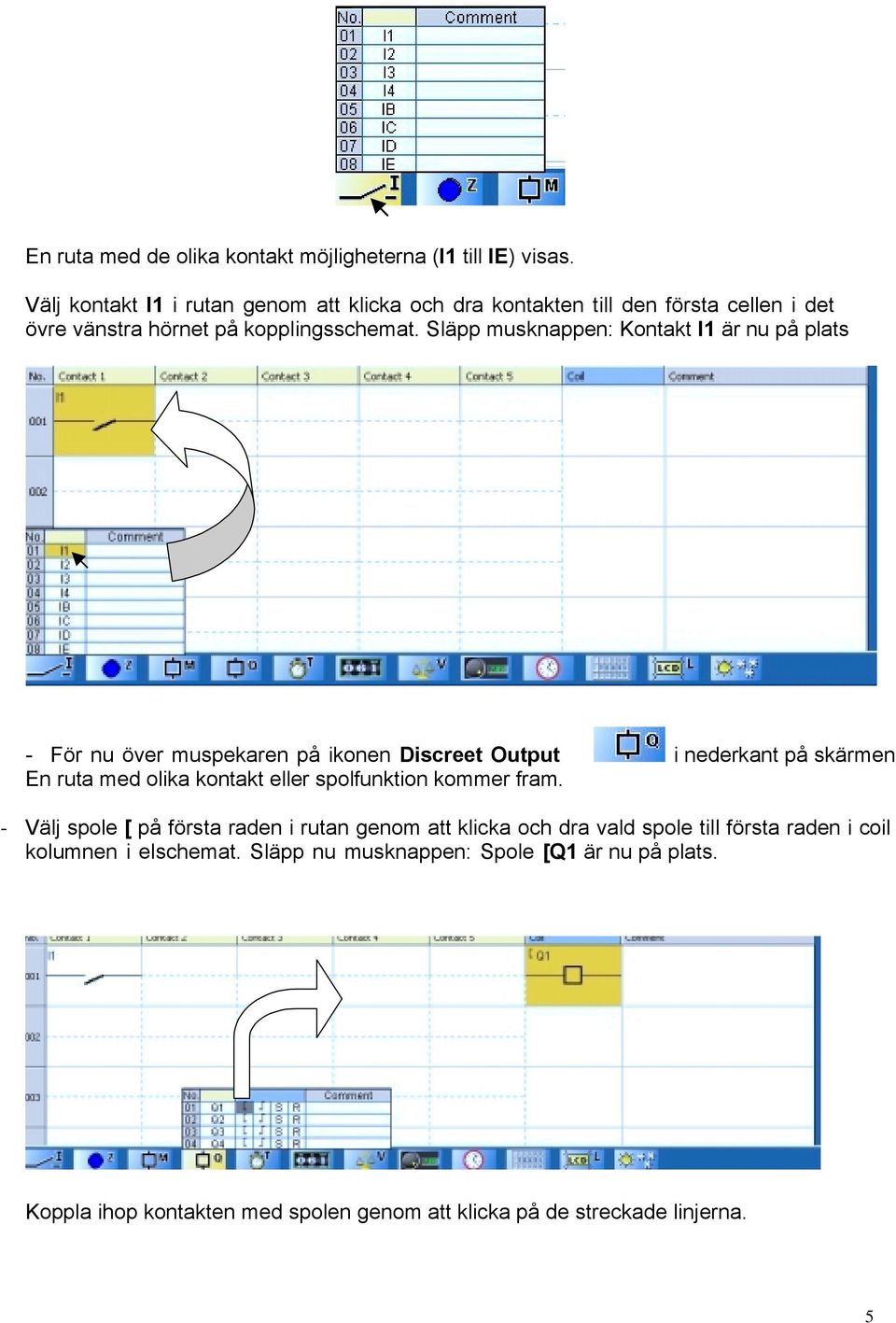

5 En ruta med de olika kontakt möjligheterna (I1 till IE) visas. Välj kontakt I1 i rutan genom att klicka och dra kontakten till den första cellen i det övre vänstra hörnet på kopplingsschemat. Släpp musknappen: Kontakt I1 är nu på plats - För nu över muspekaren på ikonen Discreet Output i nederkant på skärmen En ruta med olika kontakt eller spolfunktion kommer fram. - Välj spole [ på första raden i rutan genom att klicka och dra vald spole till första raden i coil kolumnen i elschemat. Släpp nu musknappen: Spole [Q1 är nu på plats. Koppla ihop kontakten med spolen genom att klicka på de streckade linjerna. 5

6 3.2.2 Program simulering Simulera programmet genom att klicka på simuleringsikonen i övre högra hörnet: Det valda programmet är nu sammanställt och övergår till simuleringsläge. Klicka sedan på RUN ikonen för att simulera uppstart av modulen: En kontakt eller spole visas i blått om inaktiv (0) och röd om aktiv (1). Vänsterklicka för att aktivera en ingång Klicka på I1 kontakt för att aktivera. Q1 spolen är nu aktiverad. Du klickar en andra gång på I1 för avaktivering, Q1 blir då också avaktiverad Program överföring Spänningsätt modulen och anslut den till datorn innan överföring av program: - Klicka på motsvarande ikon för att återgå till Edit (skapa) läge: - Under Transfer menyn, välj Transfer Program och klicka på PC>MODULE. 6

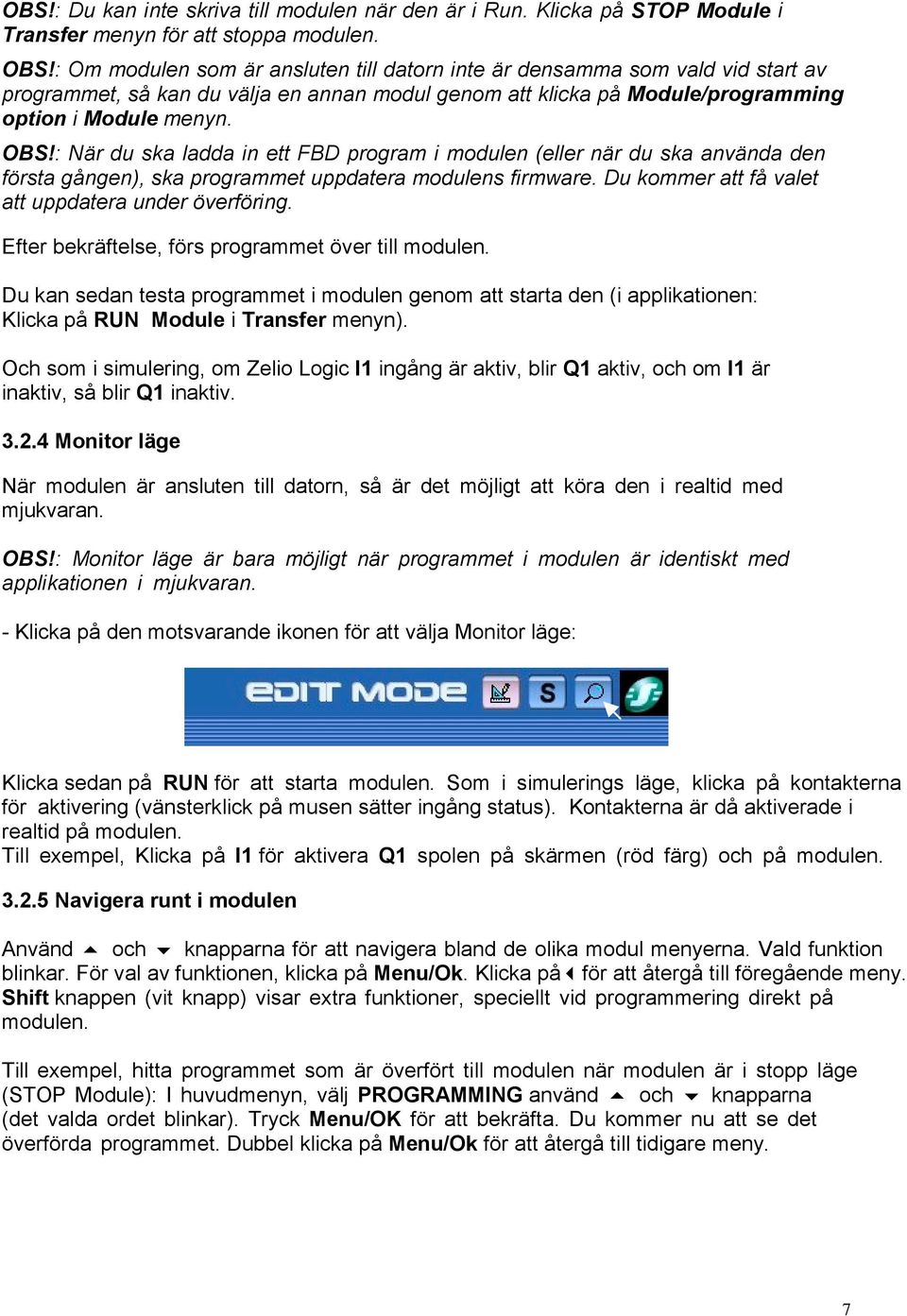

7 OBS!: Du kan inte skriva till modulen när den är i Run. Klicka på STOP Module i Transfer menyn för att stoppa modulen. OBS!: Om modulen som är ansluten till datorn inte är densamma som vald vid start av programmet, så kan du välja en annan modul genom att klicka på Module/programming option i Module menyn. OBS!: När du ska ladda in ett FBD program i modulen (eller när du ska använda den första gången), ska programmet uppdatera modulens firmware. Du kommer att få valet att uppdatera under överföring. Efter bekräftelse, förs programmet över till modulen. Du kan sedan testa programmet i modulen genom att starta den (i applikationen: Klicka på RUN Module i Transfer menyn). Och som i simulering, om Zelio Logic I1 ingång är aktiv, blir Q1 aktiv, och om I1 är inaktiv, så blir Q1 inaktiv Monitor läge När modulen är ansluten till datorn, så är det möjligt att köra den i realtid med mjukvaran. OBS!: Monitor läge är bara möjligt när programmet i modulen är identiskt med applikationen i mjukvaran. - Klicka på den motsvarande ikonen för att välja Monitor läge: Klicka sedan på RUN för att starta modulen. Som i simulerings läge, klicka på kontakterna för aktivering (vänsterklick på musen sätter ingång status). Kontakterna är då aktiverade i realtid på modulen. Till exempel, Klicka på I1 för aktivera Q1 spolen på skärmen (röd färg) och på modulen Navigera runt i modulen Använd! och " knapparna för att navigera bland de olika modul menyerna. Vald funktion blinkar. För val av funktionen, klicka på Menu/Ok. Klicka på#för att återgå till föregående meny. Shift knappen (vit knapp) visar extra funktioner, speciellt vid programmering direkt på modulen. Till exempel, hitta programmet som är överfört till modulen när modulen är i stopp läge (STOP Module): I huvudmenyn, välj PROGRAMMING använd! och " knapparna (det valda ordet blinkar). Tryck Menu/OK för att bekräfta. Du kommer nu att se det överförda programmet. Dubbel klicka på Menu/Ok för att återgå till tidigare meny. 7

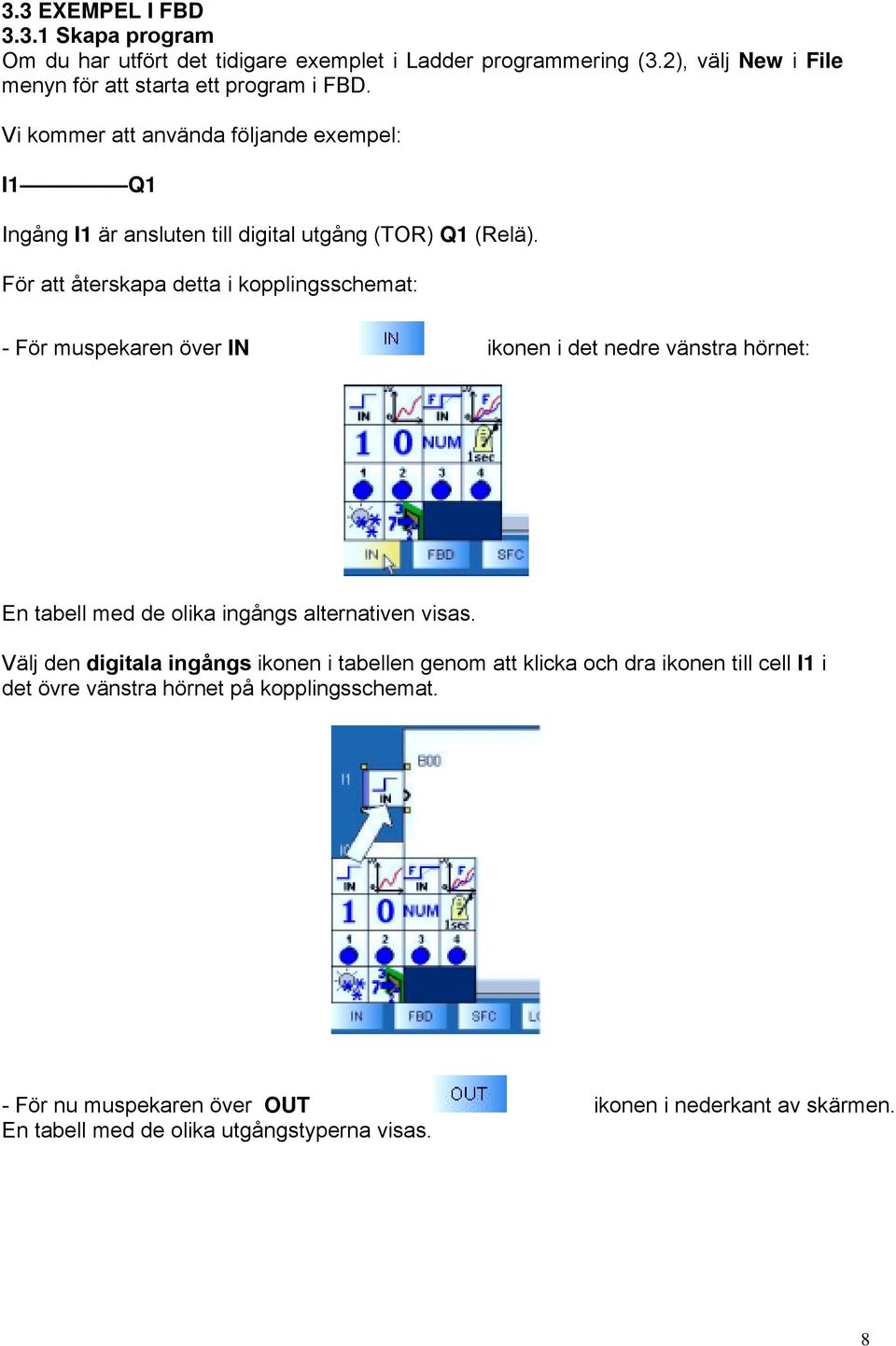

8 3.3 EXEMPEL I FBD Skapa program Om du har utfört det tidigare exemplet i Ladder programmering (3.2), välj New i File menyn för att starta ett program i FBD. Vi kommer att använda följande exempel: I1 Q1 Ingång I1 är ansluten till digital utgång (TOR) Q1 (Relä). För att återskapa detta i kopplingsschemat: - För muspekaren över IN ikonen i det nedre vänstra hörnet: En tabell med de olika ingångs alternativen visas. Välj den digitala ingångs ikonen i tabellen genom att klicka och dra ikonen till cell I1 i det övre vänstra hörnet på kopplingsschemat. - För nu muspekaren över OUT ikonen i nederkant av skärmen. En tabell med de olika utgångstyperna visas. 8

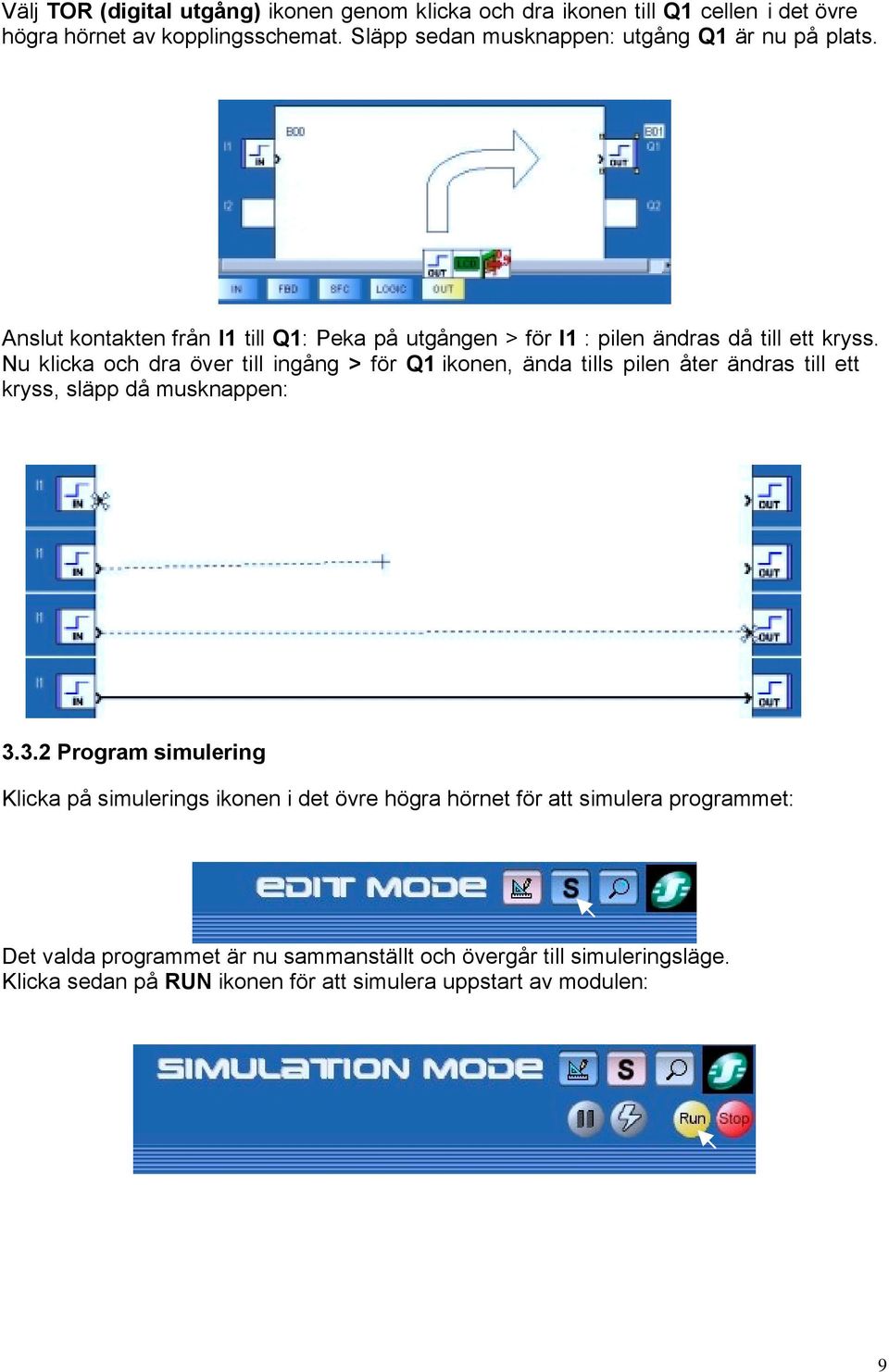

9 Välj TOR (digital utgång) ikonen genom klicka och dra ikonen till Q1 cellen i det övre högra hörnet av kopplingsschemat. Släpp sedan musknappen: utgång Q1 är nu på plats. Anslut kontakten från I1 till Q1: Peka på utgången > för I1 : pilen ändras då till ett kryss. Nu klicka och dra över till ingång > för Q1 ikonen, ända tills pilen åter ändras till ett kryss, släpp då musknappen: Program simulering Klicka på simulerings ikonen i det övre högra hörnet för att simulera programmet: Det valda programmet är nu sammanställt och övergår till simuleringsläge. Klicka sedan på RUN ikonen för att simulera uppstart av modulen: 9

10 En blå ingång eller utgång indikerar AV (0), röd indikerar PÅ (1). Vänsterklicka för sätta ingången. Klicka en gång på I1 ingången för utgång Q1= PÅ. Klicka en andra gång på I1, för Q1=AV Program överföring Spänningsätt modulen och anslut den till datorn innan överföring av program: Klicka på motsvarande ikonen för att återgå till Edit (skapa) mode: - Under Transfer menyn, välj Transfer Program och klicka på PC>MODULE. OBS!: Du kan inte skriva till modulen nät den är i Run. Klicka på STOP Module i Transfer menyn för att stoppa modulen. OBS!: Om modulen som är ansluten till datorn inte är densamma som vald vid start av programmet, så kan du välja en annan modul genom att klicka på Module/programming option i Module menyn. OBS!: När du ska ladda in ett FBD program i modulen (eller när du ska använda den första gången), ska programmet uppdatera modulens firmware. Du kommer att få valet att uppdatera under överföring. Efter bekräftelse, förs programmet över till modulen. Du kan sedan testa programmet i modulen genom att starta den (i applikationen: Klicka på RUN Module i Transfer menyn). Och som i simulering, om Zelio Logic I1 ingång är PÅ, blir Q1 PÅ och om I1 är AV, så är även Q1 AV. 10

11 3.3.4 Monitor läge När modulen är ansluten till datorn, så är det möjligt att köra den i realtid med mjukvaran. OBS!: Monitor läge är bara möjligt när programmet i modulen är identiskt med applikationen i mjukvaran. Klicka på den motsvarande ikonen för att välja Monitor läge: Klicka sedan på RUN för att starta modulen. Som i simulerings läge, klicka på kontakterna för aktivering (vänsterklick på musen sätter ingång status). Kontakterna är då aktiverade i realtid på modulen. Till exempel, Klicka på I1, för aktivera Q1 spolen på skärmen (PÅ röd färg) och på modulen Navigera runt i modulen Du kan navigera runt bland modulens olika menyer genom att använda! och "knappar. Vald funktion blinkar. För val av funktion, Klicka på Menu/Ok. Klicka på#för att återgå till föregående meny. Shift knappen (vit knapp) visar extra funktioner. Till exempel, att ändra språk i modulen: I huvudmenyn, gå till LANGUAGE använd! och " (det valda ordet blinkar). Tryck Menu/OK för att bekräfta. Välj språk genom att använda!och "knapparna och sedan bekräfta med Menu/Ok, Du kan nu återgå till huvudmenyn som nu är översatt till det språk som du har valt. 11

12 4 Använda Zelio Soft OBS!: Följande beskrivningar är illustrerade med funktionella exempel. Klicka på ikonen för åtkomst av beskrivningar. Om Zelio Soft 2 mjukvara är installerad, kommer ett klick på länken att öppna programmet. Du kan då välja simulerings läge (1) och starta modulen (RUN) (2). (1) (2) 4.1 STARTA ETT PROGRAM När Zelio Soft programmet startar, visas följande start fönster: Klicka på Create a new program för att starta ett program, eller välj New i File menyn om programmet redan har startats. 12

13 Fönstret val av logikmodul visas då: (1) (2) (3) (5) (4) (6)V Välj först önskad modul modell : (1) 10/12_I/O_WITHOUT_EXTENSION (kompakt utförande) (2) 10/12_I/O_WITHOUT_SCREEN_WITHOUT_EXTENSION (kompakt blint utförande) (3) 20_I/O_WITHOUT_EXTENSION (kompakt utförande) (4) 20_I/O_WITHOUT_SCREEN_WITHOUT_EXTENSION (kompakt blint utförande) (5) 10_I/O_WITH_EXTENSIONS (modulärt utförande) (6) 26_I/O_WITH_EXTENSIONS (modulärt utförande) När du har valt modell (vald modell blir markerat med gul färg), en lista på motsvarande moduler visas i nedre delen av fönstret, klicka på önskad modul och klicka sedan på Next eller dubbel-klicka direkt på önskad modul. 13Fönstret val

14 Om du har valt en modulär modul (SR3 med expansions möjlighet), visas följande fönster (om du har valt en kompakt modul, så visas programspråksfönstret direkt): (1) (2) (3) (4) En summering modulens karakteristik visas i det övre vänstra hörnet av fönstret (1). Du kan gå tillbaka till val av modul genom att klicka på Previous. Du kan då lägga till en expansion och/eller en kommunikations modul, som finns listan (2). Dubbel-Klicka bara på önskad expansion, och det totala antalet av ingångar/utgångar är uppdaterade i rad (3). Den valda expansionen visas i det nedre fönstret (4). Till exempel, om SR3B102BD modul är vald, är 3 typer av expansioner tillgängliga i följande fönster: SR3XT61BD, SR3XT101BD, SR3XT141BD. Du kan då välja SR3XT101BD expansion genom att dubbel-klicka på den, sedan ta bort den genom att dubbelklicka på val raden (4) och ersätta den med expansion SR3XT61BD. OBS!: Zelio Logic modulära modeller accepterar enbart en I/O expansion i taget och/eller en Modbus kommunikation modul. OBS!: Grundmodulen och expansionen måste ha identisk spänningsmatning. 14

15 Klicka sedan på Next. Fönstret med val av program språk visas: En summering av aktuellt val (modul + eventuell expansion) visas i överkant av fönstret. Du kan välja ditt sätt att programmera i nederkant av fönstret. Om du önskar att programmera i Ladder, välj då Ladder, och om du önskar att programmera med funktionsblock diagram, välj då FBD. OBS!: Den föregående versionen av Zelio Logic kunde enbart programmeras i Ladder, så nu finns möjligheten att välja mellan två kompleterande språk. OBS!: Vissa logik moduler kan bara programmeras i Ladder, här är deras artikelnummer: SR2 A101BD, SR2 A101FU, SR2 A201BD, SR2 A201FU, SR2D101BD, SR2 D101FU, SR2 D201BD, SR2 D201FU (om ni väljer en av dessa moduler så kommer inte detta fönster att visas). De följande 2 sektionerna kommer att separat introducera och träna er i de 2 programspråken. 15

16 4.2 LÄRA SIG LADDER Komma igång Enkelheten i Ladder språket Zelio Logic är programmerbar i Ladder språk. Denna typ av programmering tillåter dig att utföra olika kombinationer av logiska funktioner. På detta sätt, kan ni programmera era applikationer med Zelio Soft 2 eller direkt på modulen via knappar och display Åtkomst av Zelio Soft hjälp Det finns en hjälp tillgänglig på menylisten i Zelio Soft 2 som du kommer åt genom att klicka på meny? och sedan på Help, eller direkt på ikonen i verktygsfältet. För direkt åtkomst av hjälp till en en viss funktion så klicka på? i funktionens parameter fönster (vilken du kommer åt genom att dubbelklicka på funktionen) Verktygsfält Verktygsfältet innehåller genvägar till menyval och erbjuder fullutvecklad Program översikts funktion. Den ger dig möjlighet att välja lägen: Edit (skapa/ändra), Simulering eller Monitorering. Den ger dig möjlighet att välja två typer av inmatningslägen: Zelio input mode (som på logikmodulens frontpanel) och freestyle input mode (elektriskt schema eller Ladder schema). För muspekaren över någon av knapparna för att se associerad funktion. Ny fil Öppna en fil Spara Online Hjälp Zoom 3 lägen : Edit/Simulation/Monitoring Typ av inmatning Program Kontroll Antal använda rader och vald modul Ett fält i nederkant av skärmen visar antal använda rader i programmet samt den valda logikmodulen. Den visar även vald expansionsenhet. Fältet innehåller även "Program configuration" ikonen vilken ger dig möjlighet att justera olika parametrarna i din applikation. Antal använda programrader Program configuration Vald Logikmodul (Eventuellt med expansion) 16

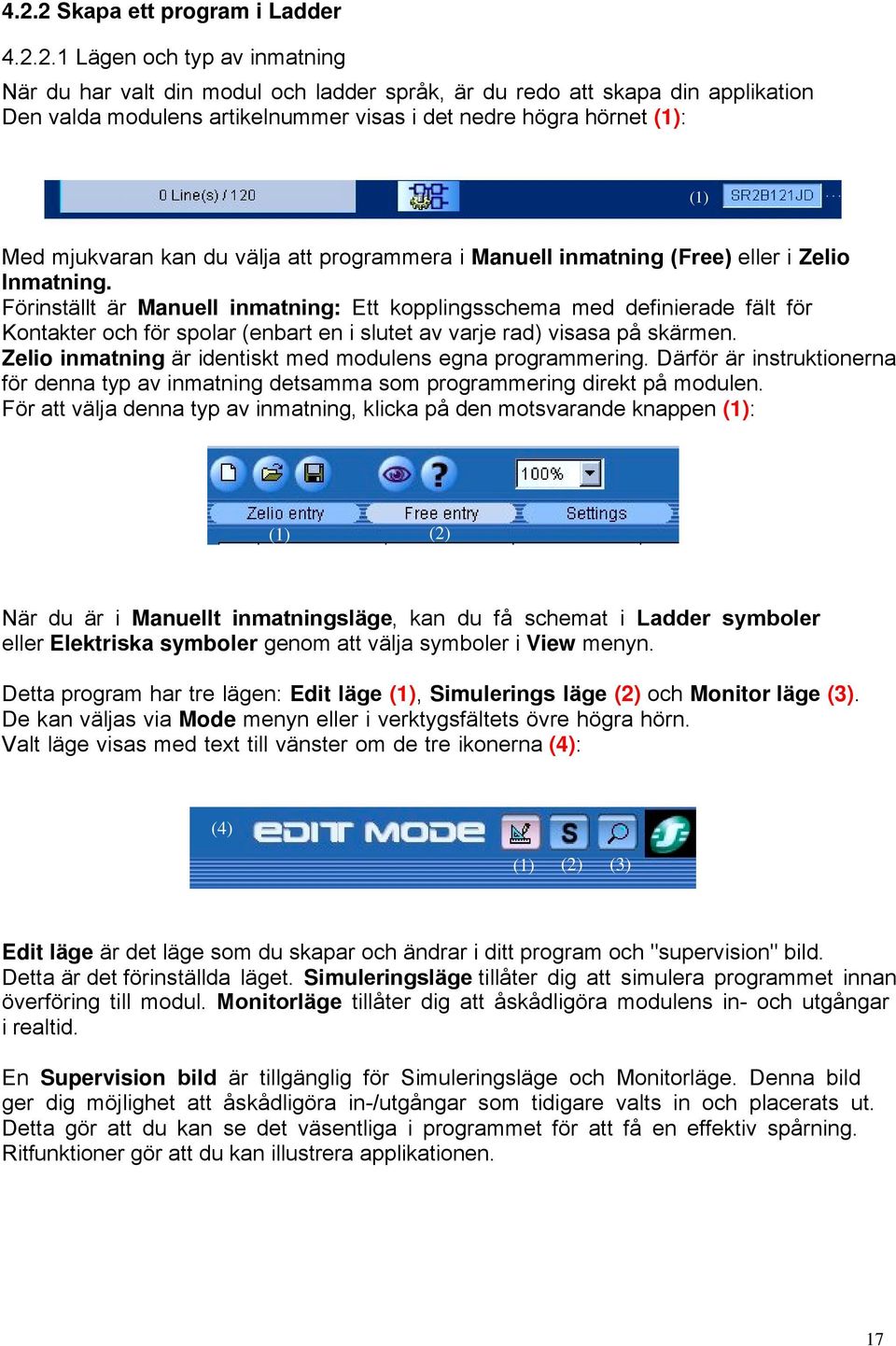

17 4.2.2 Skapa ett program i Ladder Lägen och typ av inmatning När du har valt din modul och ladder språk, är du redo att skapa din applikation Den valda modulens artikelnummer visas i det nedre högra hörnet (1): (1) Med mjukvaran kan du välja att programmera i Manuell inmatning (Free) eller i Zelio Inmatning. Förinställt är Manuell inmatning: Ett kopplingsschema med definierade fält för Kontakter och för spolar (enbart en i slutet av varje rad) visasa på skärmen. Zelio inmatning är identiskt med modulens egna programmering. Därför är instruktionerna för denna typ av inmatning detsamma som programmering direkt på modulen. För att välja denna typ av inmatning, klicka på den motsvarande knappen (1): (1) (2) När du är i Manuellt inmatningsläge, kan du få schemat i Ladder symboler eller Elektriska symboler genom att välja symboler i View menyn. Detta program har tre lägen: Edit läge (1), Simulerings läge (2) och Monitor läge (3). De kan väljas via Mode menyn eller i verktygsfältets övre högra hörn. Valt läge visas med text till vänster om de tre ikonerna (4): (4) (1) (2) (3) Edit läge är det läge som du skapar och ändrar i ditt program och "supervision" bild. Detta är det förinställda läget. Simuleringsläge tillåter dig att simulera programmet innan överföring till modul. Monitorläge tillåter dig att åskådligöra modulens in- och utgångar i realtid. En Supervision bild är tillgänglig för Simuleringsläge och Monitorläge. Denna bild ger dig möjlighet att åskådligöra in-/utgångar som tidigare valts in och placerats ut. Detta gör att du kan se det väsentliga i programmet för att få en effektiv spårning. Ritfunktioner gör att du kan illustrera applikationen. 17

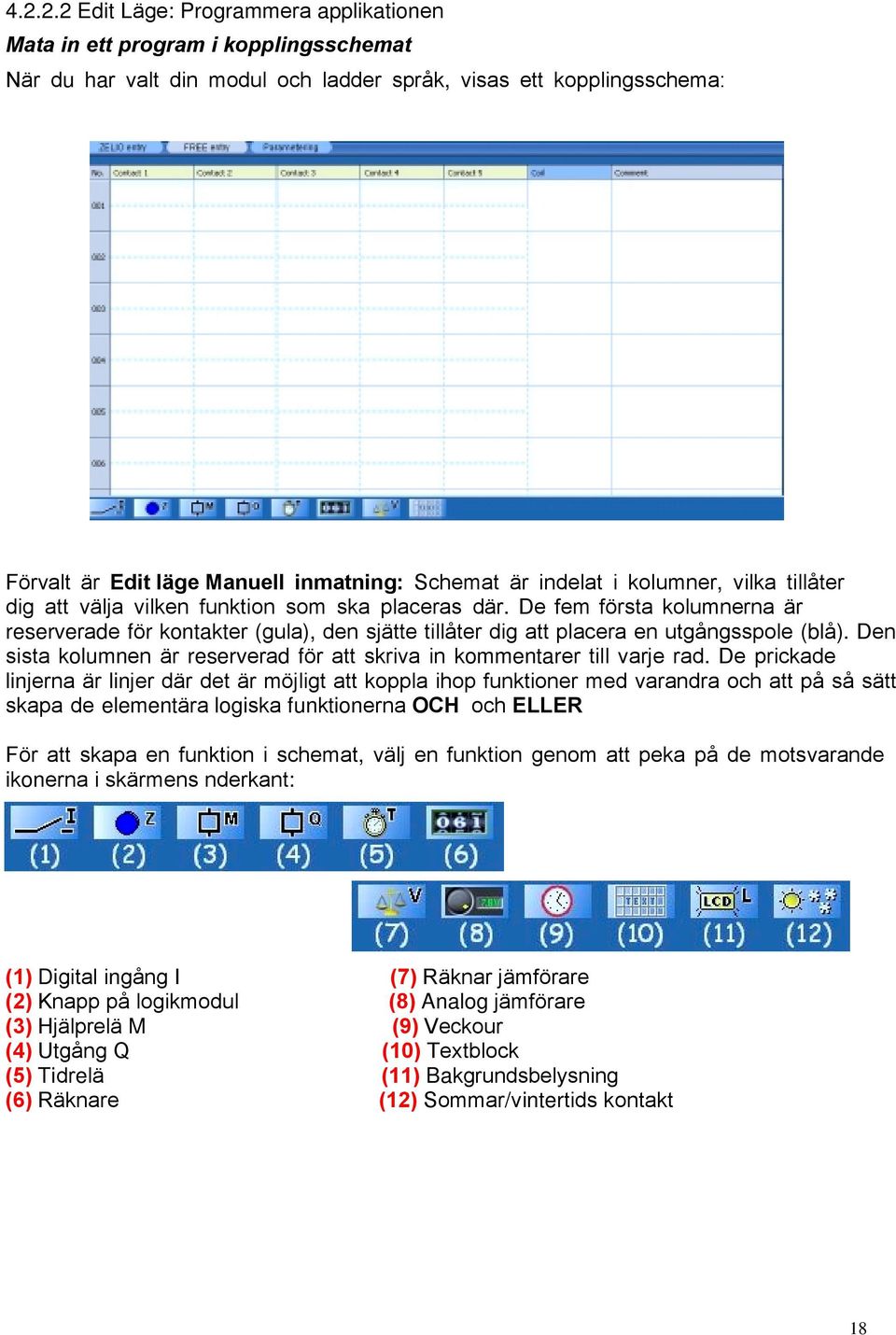

18 Edit Läge: Programmera applikationen Mata in ett program i kopplingsschemat När du har valt din modul och ladder språk, visas ett kopplingsschema: Förvalt är Edit läge Manuell inmatning: Schemat är indelat i kolumner, vilka tillåter dig att välja vilken funktion som ska placeras där. De fem första kolumnerna är reserverade för kontakter (gula), den sjätte tillåter dig att placera en utgångsspole (blå). Den sista kolumnen är reserverad för att skriva in kommentarer till varje rad. De prickade linjerna är linjer där det är möjligt att koppla ihop funktioner med varandra och att på så sätt skapa de elementära logiska funktionerna OCH och ELLER För att skapa en funktion i schemat, välj en funktion genom att peka på de motsvarande ikonerna i skärmens nderkant: (1) Digital ingång I (7) Räknar jämförare (2) Knapp på logikmodul (8) Analog jämförare (3) Hjälprelä M (9) Veckour (4) Utgång Q (10) Textblock (5) Tidrelä (11) Bakgrundsbelysning (6) Räknare (12) Sommar/vintertids kontakt 18

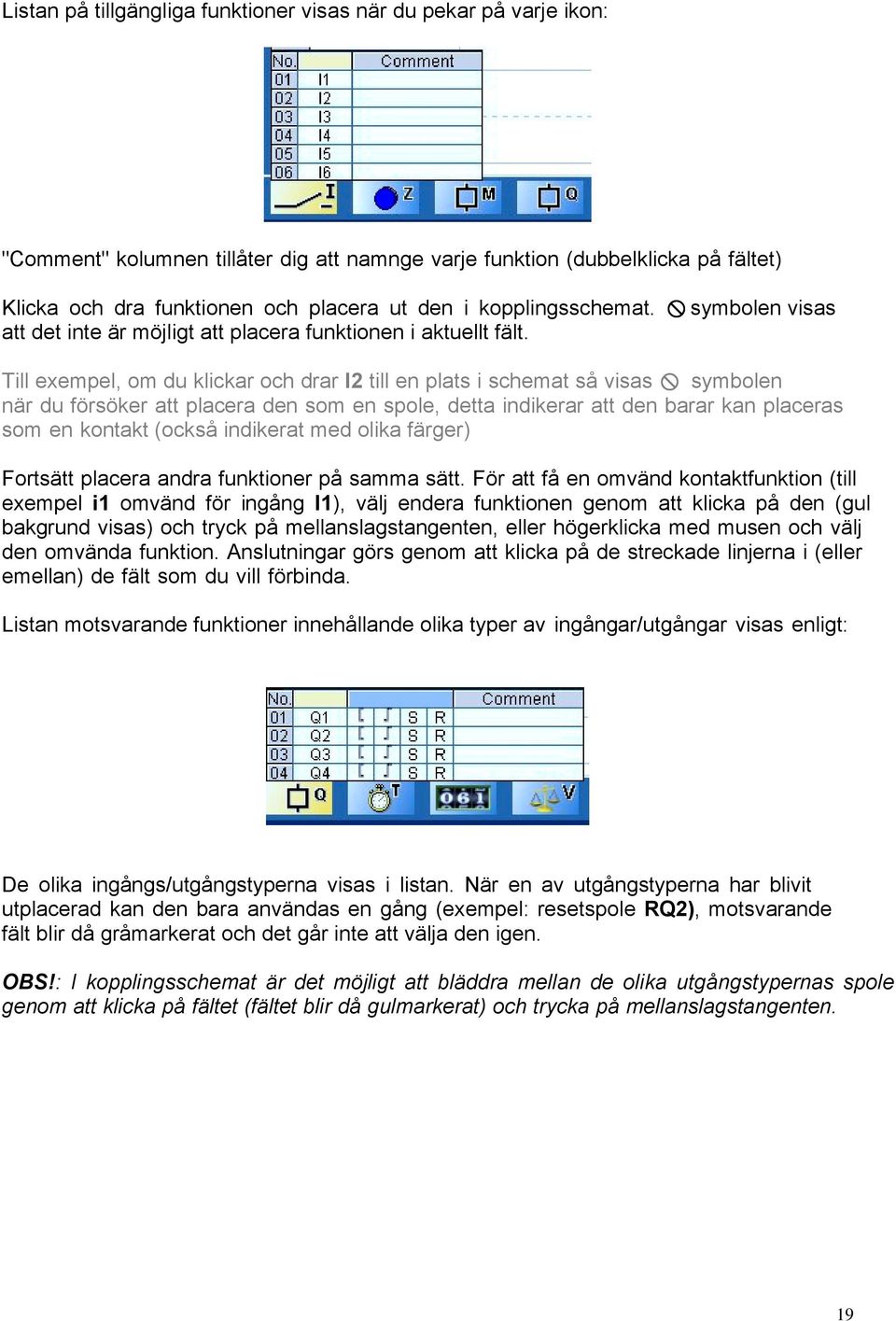

19 Listan på tillgängliga funktioner visas när du pekar på varje ikon: "Comment" kolumnen tillåter dig att namnge varje funktion (dubbelklicka på fältet) Klicka och dra funktionen och placera ut den i kopplingsschemat. $ symbolen visas att det inte är möjligt att placera funktionen i aktuellt fält. Till exempel, om du klickar och drar I2 till en plats i schemat så visas $ symbolen när du försöker att placera den som en spole, detta indikerar att den barar kan placeras som en kontakt (också indikerat med olika färger) Fortsätt placera andra funktioner på samma sätt. För att få en omvänd kontaktfunktion (till exempel i1 omvänd för ingång I1), välj endera funktionen genom att klicka på den (gul bakgrund visas) och tryck på mellanslagstangenten, eller högerklicka med musen och välj den omvända funktion. Anslutningar görs genom att klicka på de streckade linjerna i (eller emellan) de fält som du vill förbinda. Listan motsvarande funktioner innehållande olika typer av ingångar/utgångar visas enligt: De olika ingångs/utgångstyperna visas i listan. När en av utgångstyperna har blivit utplacerad kan den bara användas en gång (exempel: resetspole RQ2), motsvarande fält blir då gråmarkerat och det går inte att välja den igen. OBS!: I kopplingsschemat är det möjligt att bläddra mellan de olika utgångstypernas spole genom att klicka på fältet (fältet blir då gulmarkerat) och trycka på mellanslagstangenten. 19

20 Till exempel: I detta exempel; används 3 typer av spolar: Kontaktor [, Set/Reset S/R och Impuls Relä!. Q1 följer status på ingång I1. Och Q2, kan inte aktiveras om inte 12 slår till och spole Q1 är från (q1 omvänd funktion av Q1). Tryck på I3 för att slå ifrån. Slutligen, I4 kontrollerar impulsrelä spole Q3. Klicka på länken under för att komma åt exemplet: (Ex 01) För att ställa parametrar för en funktion (till exempel ett tidrelä), dubbelklicka på någon av funktionens ingångar/utgångar. Ett konfigurations fönster visas. Där kan du välja följande parametrar. För mer information om varje funktion, se Funktioner. Supervision Window Välj Window och Supervision. Det är bara klicka och dra ingångar/utgångar och funktioner som du har valt från elschemat till supervision fönstret. Du kan illustrera din applikation genom att använda verktyg i Drawing menyn. Du kan också välja in en bakgrundsbild i bmp format. Detta fönster visar funktionerna som du har placerat in i kopplingsschemat i deras rätta omgivning. När du ändrar till simulering eller monitorläge, är ingångar och utgångar uppdaterade kan påverkas precis som i elschemat. 20

21 Följande är ett exempel på fönster supervision med Ladder programmering: Ingångar/utgångar är placerade i applikationen enligt följande. Detta exempel är en temperatur styrning i ett rum. Regleringen kan kopplas bort med I1 brytaren och läge värme/kyla styrs av brytare I2 (i läge kyla, är bara fläkten aktiverad) Inställt värde jämförs med rumstemperaturen och om differensen är större än angivet värde (komparatorer A1 och A2), så startar fläkten och möjligen värmeelementet (Q1 and Q2). OBS!: Denna applikation (ladder) finns i "application library" under namnet "Room temperature regulation". Klicka på länken under för att komma till exemplet: (Ex 02) Programmera i Zelio inmatning eller manuellt direkt på modulen med dess knappar För information om programmering i Zelio inmatningsläge, titta i manualen för Zelio. Mjukvarans program gör att du kan använda tangenbordet för att förenkla programmering, såsom shift tangenten för Shift (Vit knapp) eller Enter för Menu/Ok. Övervaknings Funktion Övervaknings funktionen, representerad av öga ikonen i verktygsfältet, indikerar om eventuella problem i kopplingsschemat. Den tillåter verifiereing av kopplingen och korrigering om nödvändigt. En blå ikon indikerar att allt är korrekt. En röd ikon indikerar ett fel. Klicka på den röda ikonen för att lokalisera de olika felen. 21

22 Blå Ikon: NTR (allt korrekt) Röd Ikon: kopplingsproblem, klicka på ikonen för information Program konfiguration Program konfiguration tillåter dig att komplettera din fil med ett projekt namn och ansvarig Det är också möjligt att justera vissa konfigurations inställningar och välja datumformat.. Klicka på den motsvarande ikonen i den nedre programlisten för att komma till program konfiguration Funktioner Not: Följande beskrivningar är illustrerade med funktionella exempel. Klicka på ikonen för åtkomst av beskrivningar. Om Zelio Soft 2 mjukvara är installerad, kommer ett klick på länken att öppna programmet. Du kan då välja simulerings läge (1) och starta modulen (RUN) (2). (1) (2) För mer information om en funktion beskriven nedan, se Hjälp: Dubbel-klicka på funktionen och sedan på? Digitala Ingångar Digitala ingångar I Digitala ingångar (I1,I2, ) och mixade ingångar (digital eller analog, IB, IC ). I Ladder programmering, en mixad ingång placerad som en kontakt är alltid digital. Analog komparator funktion gör att den mixade ingången kan användas som en analog ingång. Alla analoga ingångar är för 0 till 10 V, (motsvarande ett värde av 0 till 255 bitar). Knappar Du kan använda de 4 knapparna på Logikmodulen (Z1, Z2, Z3, Z4) i din applikation. Till skillnad från de fysiska ingångarna I, har dessa ingen anslutningsplint. OBS!: Zx knappar kan inte användas om de är låsta (se ÖVERFÖRING AV PROGRAM för mer information). OBS!: När modulen är i drift och du vill använda Zx knapparna i programmet, gå in i INPUTS-OUTPUTS bilden och tryck samtidigt Shift (Vit knapp) och Z1, Z2, Z3 eller Z4. 22

23 Utgångar Q Utgångar Digitala utgångar kan användas endera som spole eller kontakter. Använda som spole: [ Q (Kontaktor): Spolen är till om framförvarande kontakter är slutna.!q (Impuls relä): Spolen slår till vid första pulsen in och slår ifrån vid andra pulsen. Dess funktion är idenstiskt med ett impulsrelä. SQ (Set) : "Set" (låst) spole. Den spole är låst i tilläge så fort som framförvarande kontakter är slutna. Den kvarstår i tilläge även om kontakterna bryts. RQ (Reset) : "Reset" (olåst) eller oaktiverad spole. Denna spole blir oaktiverad så fort som framförvarande kontakter är slutna. Den kvarstår inaktiv även om kontakterna bryts. Använda som kontakt: Q (Normal funktion) eller q (omvänd funktion): fysisk utgång på logikmodul. En utgång kan användas som en kontakt för att visa sitt status vid en viss tid. Exempel 1: Q [ Q2 Q2 duplicerar ingång Q1 status. Exempel 2: q [ Q2 Q2 utgång är alltid omvänd mot Q1 status. OBS!: [ och!, SET och RESET funktioner kan bara användas en enda gång per spole i elschemat. Dessutom, om du använder en SET (S funktion), måste elschemat också innehålla en RESET (R funktion). Om detta inte görs, finns risken av att du kan få oönskade till- och frånslag i drift. Hjälpreläer M (eller interna minnen) Hjälpreläerna fungerar precis som de fysiska utgångarna Q. Den enda skillnaden är att de inte har någon anslutningsplint. De används för att spara eller föra vidare en signal. Den sparade eller vidarebefodrade signalen används senare som en kontakt. Till exempel: I [ M1 M [ Q1 Aktivering av ingång I1 aktiverar utgång Q1, via M1. 23

24 Block Funktioner Boolsk Funktion Elschemat tillåter dig att utföra olika funktioner i Boolsk algebra genom att användaa elementära logiska funktioner OCH och ELLER: I1 I2 Q1 Associerad logisk ekvation: Q1=I1xI2, OCH Logik I1 -- Q1 Associerad logisk ekvation: Q1=I1+I2, ELLER logik I2 Funktion i, motsatsen till I, ger ICKE. Detta ger möjlighet att skapa många varianter på funktioner. Exempel av en Boolsk funktion: Följande logisk ekvation: Q1=(I1 x I2\)+(I1\ x I2)=(I1 X i2)+(i1 x I2) Motsvande elektriskt schema: Detta exempel illustrerar genomförande av en trappkoppling. Tidrelä T Tidrelä funktionen används för att fördröja, förlänga och kontrollera händelser under en tidsperiod. 24

25 Exempel på användning av denna funktion: Dubbelklicka på TT1 eller T1 för att komma åt T1 tidreläs parameter fönster: (1) (2) (3)E (4) (5) (6) En lista av funktioner (1) ger dig val att välja typ av tidrelä. Ett diagram (2) motsvarande till varje tidrelä visar den funktion som du vill använda. I ruta (3) ställer du in önskad tid för varje tidsenhet (4). Latching (låsning) är aktiverad genom att bocka i latching rutan (5). Du kan även låsa parametrarna genom att bocka för denna ruta (6). Förklaring: När I1 slår till, Q1 kommer då att slå till med en tidsfördröjning t (här s) och kommer att slå ifrån när I1 slås ifrån (typ A funktion) Klicka på länken under för att komma till exemplet: (Ex 03) 25

26 Det finns 3 huvudtyper av tidreläer: Typ A: Tillslagsfördröjd Till exempel: Fördröjning av uppstart av en andra motor för att begränsa startströmmar. Klicka på länken under för att komma till exemplet: (Ex 03) Typ T: Tillslagsfördröjd med summering Till exempel: Begäran av utbyte av delar när en rekommenderad difttid är uppnådd. Klicka på länken under för att komma till exemplet: (Ex 04) Typ L ellr Li: Blinkrelä asymmetriskt Till exempel: Kontroll av en ljudsignal och skapa en varningssignal. Klicka på länken under för att komma till exemplet: (Ex 05) Andrar typer av tidreläer kan användas (11 typer av tidreläer) Varje tidrelä innehar en kontrollingång (TT) och en resetingång (RT). "LATCHING" Spara data funktion finns tillgänglig. 26

27 Räknare Dennna funktion ger dig möjlighet att räkna upp (eller ner) pulser, ända tills ett förinställt värde parameterfönstret ha uppnåtts. Räknar funktionen innehåller en räknar ingång (CC) (varje gång spolen får spänning, ändras räknarvärdet med 1 uppåt eller nedåt beroende på vald räknarriktning), en Reset ingång (RC), en räknar riktningsingång (DC) (räknaren räknar nedåt om denna ingång är aktiverad) och en C utgång som aktiveras när räknaren har uppnått sitt inställda värde. När förinställt värde är uppnåtts så slår utgången till och kvarstår där tills den blir nollställd eller att räknarriktningen ändras. Räknarens värde och det förinställda värdet kan visas i modulens display. Schema skapat enligt denna funktion: Parameter fönstret ser ut som följande: (1) (2) (3) (4) 27

28 I fält (1) skriver du in det värdet som ska uppnås (förinställt värde). I (2), väljer du mellan att räkna upp till förinställt värde eller räkna ner från förinställt värde. Hållning av värdet aktiveras genom att bocka i "latching" (3). Bocka i ruta (4) för att låsa parametrarna. Förklaring: Varje gång som I1 är till, ökar räknarens värde med 1. Aktivering av I2 ändrar riktningen på räknaren (DC1), räknaren räknar ner. När förinställt värde är uppnått (här 5), kommer C1 att slå till, och så även utgång Q1. I parkeringshus exemplet, aktiverar varje inåkande bil I1 och varje utåkande aktiverar I2. När parkeringshuset är fullt, kommer utgång Q1 att blockera infart. Klicka på länken under för att komma till exemplet: (Ex 06) "LATCHING" Spara data funktion finns tillgänglig. Snabb räknare Räknar jämförare Analog jämförare Tillgänglig enbart i moduler med analog ingång. Denna funktion används i applikationer med analoga värden, och ger dig möjlighet att jämföra ett analogt värde med ett internt värde, eller två olika analoga ingångsvärden. Denna jämförare används som en kontakt. Denna funktion visas i elschemat med bokstaven A (a för omvänd funktion). Schemat nedan visar denna funktion: 28

29 Parametrar för funktionen A1 visas enligt nedan (dubbelklicka på A1): (5) (1) (2) (3) (4) (6) Olika jämförelse formler kan användas (1). Välj i fält (2) de två värden som ska jämföras. Värdena som används är de analoga ingångarna (upp till 6 beroende på modell) och referensvärdet inmatat i fält (3) (mellan 0.0 och 9.9 V). Fält (4) visas inte förrän du väljer formel "+-H"; Detta fält ger dig möjlighet att mata in ett hysteres värde. Ruta (5) visar vald formel med de olika inmatade värdena. Ruta (6) kan användas för att låsa parametrarna. Förklaring: Kontakt A1 sluter när värdet på den analoga ingången IB är lika eller högre än värdet på IC. Utgång Q1 är då aktiv. Till exempel, i ett rum, när temperaturem (analog ingång IB) överstiger inställt värde på IC, startar fläkten Q1. Klicka på länken under för att komma till exemplet: (Ex 07) Här är 2 exempel på formler och deras betydelse: Value 1 = Value 2 med Värde 1=ID och Värde 2=Referens värde=5.6v Kontakt A1 är till när värdet på den analoga ingången ID är lika med inmatad referens spänning. I detta fall, 5.6 V. Klicka på länken under för att komma till exemplet: (Ex 08) Value 1 H <= Value 2 <= Value 1 + H med Värde 1=ID och Värde 2=IC och hysteresen (H)=2.3 V 29

30 Kontact A1 är till när värdet på den analoga ingången IC är mellan ID V och ID V. Klicka på länken under för att komma till exemplet: (Ex 09) Klock Funktion - Dags och veckours program Tillgänglig bara i modeller med klocka. Denna funktion används för att aktivera eller avaktivera en utgång vid en specifik tid under dagen eller veckan. Denna funktion är därför placerad som en kontakt. Denna funktion är händelse baserad. Denna funktion visas i elschemat som symbol! (! för omvänd funktion). Schemat nedan visar denna funktion: Parametrarna för!1 funktionen visas enligt nedan: (2) (3) (1) (4) Fyra separata tidsblock finns (1). Fält (2) ger dig möjlighet att välja vilka dagar i veckan som klockan ska aktiveras. Aktiverings- och avaktiveringstiderna måste ställas in i fälten "ON" och "OFF" (3). Ruta (4) kan användas för att låsa parametrarna. Förklaring: Spolen Q1 aktiveras varje vecka från måndag till fredag mellan och (Kanal A), lördag från till (Kanal B) och söndag från till 30

31 12.00 (kanal C). Kanal D är inte använd i detta exempel. Denna klocka kan användas, till exempel, för att bekräfta öppetider för en fastighet. Klicka på länken nedan för att komma till exemplet: (Ex 10) Text funktion Tillgänglig bara i moduler med display. Bakgrundsbelysning. Tillgänglig bara i moduler med display. När aktiverad, funktionen fungerar som en utgång och tänder belysningen. Sommar-/vintertids omkoppling Tillgänglig bara i moduler med klocka Utgången för denna funktion är FRÅN när klockan befinner sig i läge vintertid, och PÅ när klockan befinner sig i sommartid. Omkopplingen visas i modulens display. 31

32 4.3 LÄRA SIG FBD (FUNKTIONS BLOCK DIAGRAM) SPRÅK Komma igång FBD: Ett språk med många möjligheter Zelio Logic kan programmeras i FBD (Funktions Block Diagram) språk, ett grafiskt språk med många möjligheter. Med Zelio Logic, kan du också använda SFC-Grafcet sekvensstyrningsfunktioner i din applikation Komma åt Hjälp I Zelio Soft 2, kan du komma åt Hjälpen via menyfältet genom att klicka på? menyn, sedan på Help, eller genom att klicka på ikonen i verktygsfältet. För direkt åtkomst av Hjälp för en viss funktion, klicka på? i funktionens parameterfönster (Du kommer dit genom att dubbelklicka på funktionsblocket) Verktygsfält Verktygsfältet innehåller genvägar till olika menyval. Den tillåter dig även att välja läge: Edit(skapa), Simulera elllr Monitorering. För muspekaren över någon knapp för att se dess funktion. Ny fil Spara Zoom 3 lägen: Edit, Simulering, Monitorering Öppna fil Online Hjälp Skapa ett program i FBD Lägen När du har valt lämplig modul och FBD språk, är du redo för att programmmera din applikation. Artikelnumret på vald Zelio Logic modul visas i det nedre högra hörnet (1): Mjukvaran ger dig möjlighet att välja tre lägen: Edit (skapa) (1), Simulering (2) och Monitorering (3) (Supervision). Du kan välja läge i Mode menyn eller med ikonerna i verktygsfältets övre högra hörn. Valt läge visas till vänster om de tre ikonerna (4): (4) (1) (2) (3) Edit läge tillåter dig att skapa eller ändra programmet och supervision fönstret. Detta är det förvalda läget. Simuleringsläge tillåter dig att simulera programmet innan nedladdning till modulen. Monitor läge ger dig överblick av in- och utgångars status på modulen i realtid. 32

33 Ett Supervision fönster är tillgängligt i simulering och monitor läge. Detta fönster ger dig möjlighet att överblicka de in-/utgångar som du har valt och placerat. Detta ger en bra permanent överblick av applikationen vid en effektiv monitorering. Ritfunktioner kan användas för att illustrera applikationen Edit Läge: programmera applikationen Skapa ett program i kopplingsschemat. När du har valt din modul och FBD, visas ett kopplingsschema: Förvalt är Edit läge: Schemat visar modulens ingångar (1), modulens utgångar (3) och fältet som är avsett för block programmering (2). Peka på motsvarande ikon i nederkant av schemat för att skapa ett block i det: (1) Ingångar (2) FBD funktioner (3) Grafcet/SFC funktioner (4) Logiska funktioner (5) Utgångar 33

34 Du kan se en lista på tillgängliga funktioner genom att placera muspekaren över en av dessa ikoner: Klicka och dra blocken för placera dom i schemat. $ symbolen visas när en placering inte är möjlig. Efter att ha placerat ut olika block, kan du ansluta dessa: klicka och dra från utgången > på det första blocket till ingången > på det andra blocket och släpp sedan musknappen. För att skapa din applikation : Välj ingångsblocken och placera dom i ingångsrutorna, välj utgångsblocken och placera dom i utgångsrutorna. Välj sedan funktionblock, och koppla ihop de olika punkterna. Dubbelklicka på funktionen för att konfigurera denna. Det är möjligt att ändra symboler på ingång och utgångar. Denna funktion påverkar dock inte programmets funktion. Om du vill byta symbol på en ingång/utgång, så är det bara att dubbelklicka på denna och välja en alias. Du kan lägga till en kommentar och rita i schemat. För att göra detta, använd Draw menyn. Till exempel: Om du vill kontrollera ett parkeringshus ingångar/utgångar. Varje ingång I1 aktiverar ljuset i 1 minut (utgång Q2) och ökar räknaren. Varje utgång minskar denna. När parkeringshuset är fullt (25 bilar) tänds ett indikeringljus (utgång Q3) och modulen visar CAR PARK FULL». Dessutom, när temperaturen överstiger ett inställt värde, startar fläkten (utgång Q4) 34

35 klicka på länken under för att komma till exemplet: (Ex 11) Supervision Fönstret Välj Window och sedan Supervision. Klicka och dra valda funktioner från schemat till till supervision fönstret. Du kan illustrera din applikation genom att använda verktyg i menyn Drawing. Du kan också välja in en bild i formatet bmp. Detta fönster visar enkelt de funktioner som du har placerat in i schemat i dess verkliga miljö. När du sedan går till simulering eller monitorering, kommer ingångarna och utgångarna att uppdateras. Det är även möjligt att aktivera en ingång på samma sätt som i edit läge. Program konfiguration Program konfiguration tillåter dig att komplettera din fil med ett projektnamn och ansvarig. Det är också möjligt att justera vissa konfigurations inställningar och välja datumformat. Klicka på den motsvarande konfiguration. ikonen i nedre programlisten för att komma till program 35

36 4.3.3 Funktioner OBS!: Följande beskrivningar är illustrerade med funktionella exempel. Klicka på ikonen för åtkomst av beskrivningar. Om Zelio Soft 2 mjukvara är installerad, klicka på länken för att öppna programmet. Du kan då välja simuleringsläge (1) och starta modulen (RUN) (2). (1) (2) För mer information om en funktion beskriven nedan, se Hjälp: Dubbel-klicka på blocket och sedan på? Ingångar TOR. Digitala ingångar Applikationen kan skräddarsys genom att välja en annan ikon för att t.ex. symbolisera en fotocell eller en belyst tryckknapp. För att ändra ikoner, placera en Digital ingång i schemat och sedan dubbelklicka på den. Olika typer av digitala ingångar kan då erbjudas. Analog ingång Denna ingångstyp accepterar en inkommande spänning på 0 till 10 V motsvarande ett digitalt värde av 0 till 255 (8 bitar). Applikationen kan skräddarsys genom att välja en annan ikon för att t.ex. visa en temperatur givare eller en potentiometer. Filtrerade ingångar Filtrerade digitala eller analoga ingångar kan användas i schemat. Denna typ av ingång kan användas för att eliminera störningar. Modbus ingång (NUM IN) Konstanter Konstanter kan användas i schemat. Det finns analoga och digitala konstanter. 1 sek Klocka En 1 sekunds klocka kan användas som ingång. 36

37 Sommar/vinter tids omkoppling Utgången för denna funktion är FRÅN när klockan befinner sig i läge vintertid, och PÅ när klockan befinner sig i sommartid. Omkopplingen visas i modulens display. Knappar De 4 knapparna på Zelio modulens front, Z1, Z2, Z3, Z4 kan användas i din applikation. Ingångs exempel Klicka på länken under för att komma till exemplet: (Ex 12) Utgångar Digitala utgångar Applikationen kan skräddarsys genom att välja en annnan ikon för att visa, till exempel, en fläkt eller värmeelement. För att ändra ikoner, placera ett digitalt utgångsblock i schemat och dubbelklicka på det. Olika typer av digitala utgångar kan då erbjudas. Modbus Utgång (NUM OUT) Bakgrundsbelysning Denna utgång används för att tända modules bakgrundsbelysning. Exempel på utgångar Klicka på länken under för att komma till exemplen: (Ex 13) FBD (Funktions Block Diagram) Funktions block OBS!: Dubbel-klicka på blocket för att komma till funktionskonfigureringen. A/C Tidrelä Det används för att fördröja till- eller frånslag, eller båda, med hänsyn till ingångssignal genom applicering av fördröjningen till utgången. Detta block kan användas till att sätta ett tidrelä med funktion A eller funktion C. Tidrelä A/C är ansluten enligt: 37

38 Till exempel: för att undvika överkonsumption vid uppvärmning, så kopplas elementen in stegvis. Det första elementet startas, följt av ett andra element 5 sekunder senare (eller 50x100 ms), och likadant vid frånslag. Klicka på länken under för att komma till exemplet: (Ex 14) "LATCHING" Spara data funktion finns tillgänglig. B/H Tidrelä Den används för att ge en hög utgångssignal under en viss tid. Den påverkas av en ingångspuls (funktion B) eller under tiden som ingången är hög (funktion H). Till exempel: En trappbelysning. När knappen trycks in, så tänds lyset i 2 minuter. (funktion B). Klicka på länken under för att komma till exemplet: (Ex 15) "LATCHING" Spara data funktion finns tillgänglig. BW Tidrelä Den ger en puls under en cykel på stigande och/eller fallande flank på ingången beroende på valda inställningar i parameter fönstret. Blinkrelä Den skapar pulser på utgången under tiden som ingången är hög. "LATCHING" Spara data funktion finns tillgänglig. Bistabil (impulsrelä) Principen av detta block den välkända strömbrytarfunktionen. En första puls sätter utgången hög och en andra puls nollställer utgången. Flip-flop (set-reset) Detta block består av två ingångar: R och S. R för Reset och S för Set. För att aktivera utgången, så måste ingång S få en puls, för att nollställa utgången så måste ingång R få en puls. Prioritet används för att bestämma status på utgången om båda ingångarna är till. Boolsk Funktion Denna accepterar fyra ingångar. Utgången aktiveras enligt en sanningstabell 38

39 beskriven i parameter fönstret. Dubbel-klicka på blocket, eller högerklicka och välj "configuration window", för att komma till parameter fönstret i den Boolska funktionen. Till exempel: Utförande av Boolsk ekvation Q1= (I1+I2) x (I3+I4) = (I1 ELLER I2) OCH (I3 ELLER I4) Klicka på länken under för att komma till exemplet: (Ex 16) Camshaft (programverk) Denna funktion används för att skapa programverk LATCHING Spara data funktion finns tillgänglig. Räknare Denna funktion används till att räkna till ett förinställt värde i konfigurationsfönstret. När värdet är uppnått aktiveras utgången ända tills den nollställs om "fixed" utgång är vald eller efter en viss tid om pulsutgång är vald. Räknarvärdet och det maximala värdet kan åskådligöras. Det är möjligt att räkna från noll till det inställda värdet (uppräkning) eller från den inställda värdet ner till noll (nedräkning). COUNT UP DOWN blocket används om det förvalda värdet kommer via en ingång, medans i PRESET COUNT blocket så programmeras det förvalda värdet in. Till exempel: En maskin producerar delar. En del är producerad per sekund. Detta visas med en blinkrelä funktion Li (OnT=1s, OffT=0.1s). Räknaren ökas med 1 varje gång som en del är producerad. Maskinen stannar när antalet producerade delar är 5, och en operatör packeterar dessa. Operatören trycker på knappen för att nollställa räknaren och starta produktionen igen. Klicka på länken under för att komma till exemplet: (Ex 17) "LATCHING" Spara data funktion finns tillgänglig. Tidräknare Denna funktion mäter längden på tiden som ingången är till. Passera en förinställd tid och utgången aktiveras. Till exempel, detta block kan användas som en varning för underhåll på en maskin. "LATCHING" Spara data funktion finns tillgänglig. 39

40 Vecko och årsur Denna funktion används för att aktivera eller avaktivera en utgång vid en viss tid under dagen, veckan eller året. Detta block är händelsestyrt. För att skapa en händelse, gå till parametrar och klicka på New för att skapa en cykel. Välj tiden då denna händelse ska ske samt välj status för utgången. Olika händelse frekvenser kan väljas. Du kan även använda kalenderfunktion till höger i bild. Fliken Summary ger dig en översikt av de programmerade händelserna. Gain funktion (förstärkare) Denna funktion används för att skala om ett analogt värde. Schmitt trigger Utgången ändrar status om ingången är mindre än minimum värdet. Utgången ändrar status igen om ingången är större än maximum värdet. Om ingången ligger mellan de båda värdena, förblir utgången oändrad. Denna funktion används för att hantera en övre och en nedre gräns i förhållande till ett analogt ingångsvärde. Till exempel: För kontroll av rumstemperatur, värmen kommer att slå till när temperaturen är 3 C under inställt värde och slå ifrån när temperaturen kommer 2 C över inställt värde. En Schmitt trigger används med rumstemperatur, maximum gränsvärde (inställt värde + 2 C) och minimum gränsvärde (inställt värde - 3 C) som ingång. Klicka på länken under för att komma till exemplet: (Ex 18) Multiplex funktion Denna funktion används för att välja kanal A eller kanal B som utgång. Zon jämförare Används i applikation med analoga data. + - x / operationer Kombinationen av dessa två block ger dig möjlighet till många operationer med numeriska konstanter. LCD Display Detta block används för att visa text eller värden i displayen på modulen. Till exempel, kan ett numeriskt värde visas med decimaler. 40

41 Till exempel: Vi vill visa antalet bilar närvarade i ett parkeringshus Om maximala antalet är uppnått (10 i detta fall), visas medelandet Car park full. Klicka på länken under för att komma till exemplet: (Ex 19) OBS!: Efter att gått till Simuleringsläge och startat modulen, välj 3 Front Panel i Window menyn för att visa modulens display. På modulens display, välj FBD display genom att trycka en gång på NER knappen sedan på Menu/Ok. Meddelanden visas då på dispalyen. Jämförelse av två värden Detta block används för att jämföra två analoga värden genom formler =, >, >=, <, <=,!=. Utgången är digital och är aktiverad om jämförelsen är sann. Modul status funktion Denna funktion ger dig möjlighet att se modulens status. Arkiverings funktion Förser flera typer av information som utgång, inkluderat datum och tid, denna funktion används för att visa ändra information på displayen. "LATCHING" Spara data funktion finns tillgänglig Grafcet / SFC (Sequential Function Chart) SFC funktionerna är likvärdigt Grafcet programmering. Principen är enkel eftersom den berör sekvensprogrammering, stegen fortsätter till nästa steg via övergångsvilkor. När ett steg är aktivt, måste du vänta tills vilkoret blir aktivt innan programmet går vidare till nästa steg. OBS!: En applikation som använder Grafcet funktioner är skapad i applikationsbiblioteket i FBD språk under namnet Indoor/Outdoor Lighting of a Home (Level 2). 41

42 Logiska Funktioner Till exempel: Q1= [I1 OCH (ICKE I2)] ELLER [I3 ICKE OCH I4] Klicka på länken under för att komma till exemplet: (Ex 20) OBS!: Det är ofta möjligt att förenkla programmering genom att ersätta logiska funktioner med ett Boolsk block. 42

43 4.4 ANVÄNDA PROGRAMMET När du har skapat ditt program i FBD eller LADDER språk, så kan du simulera det och sedan ladda ner det i modulen: Simulerings läge: Program Test När ditt program är klart, så kan du testa det genom att klicka på S ikonen upp till höger (1) eller i Mode menyn välja Simulation. För att starta programmet, klicka på (RUN) (2), som visas nedan: (1) (2) Påverka funktionerna genom att klicka på dom, in- eller utgångarna. Du behöver inte ha modulen ansluten till PC:n för att utföra simuleringen Överföring av applikation Skriva från en PC till Zelio Logic När din applikation är klar, kan du ladda ner den i din Zelio Logic. För att ladda ner ett program till Zelio Logic, gå till Transfer menyn, Transfer Program klicka på PC->Module. Om vald typ av modul inte överstämmer med ansluten modul, kan du ändra typ av modul i Module och sedan Choice of Module/Programming. Det är också möjligt att köra en diagnostik på ansluten modul i Module och sedan Module Diagnostic. Om ansluten modul är i RUN läge så är det omöjligt att överföra programmet. Du kan ändra till STOP läge via mjukvaran genom att välja Transfer och sedan STOP Module. 43

44 Om vald modul är detsamma som den anslutna modulen så kommer följande dialogruta att visas: (2) (3) (4) (5) (6) I (2) kan du välja att inaktivera Zx knapparna (kan användas som ingångar i programmet). Det är möjligt att skydda programmet i modulen med ett lösenord (3) som du anger (4). För att spara din applikation på din dator, kryssa i (5). Slutligen för starta monitorläge, beskrivet nedan, kryssa i (6). Klicka sedan på OK, programmet överförs till modulen. OBS!: Om modulen innehåller ett program sedan tidigare så kommer detta program att raderas vid överföring. OBS!: Om du tidigare haft ett ladder program i modulen (om du programmerar i FBD) eller i FBD (om du programmerar i Ladder) eller vid första använding, så måste mjukvaran uppdatera modulens firmware. Du kommer att få detta val vid överföring Överföring av program från Zelio Logic till PC Denna funktion get dig möjlighet återhämta en applikation från modulen genom att använda mjukvaran. I mjukvaran, gå till Transfer menyn, Transfer Program sedan klicka på Module-> PC. Efter en begäran av bekräftelse, utförs överföringen. Mjukvaran öppnar sedan programmet som finns i modulen. OBS!: Om modulens program är låst (med lösenord), så måste detta anges innan överföringen kan ske. 44

45 4.4.3 Starta Modulen från mjukvaran Klicka på Transfer sedan RUN Module. Om du överför ett program till modulen så kan du välja att den ska gå till RUN läge automatiskt Monitor läge: Realtids monitorering Modulen är anluten till PC:n. Detta läge har samma karakteristiker som simulerings läget. Ingångarnas eller utgångarnas status på Zelio logic kan visas eller ändras via mjukvaran. Dessa ingångar är synliga i edit och i supervision fönstren. Frontpanelen används för att kontrollera processen och agera på knappkommandon från PC:n genom att välja front panel fönstret. För att starta monitor läge vid överföring av program, kryssa i motsvarande ruta i det dialog fönstret, eller klicka på ikonen upp till höger när modulen är ansluten och innehåller motsvarande program Skriva ut din applikation Du kan skriva ut en komplett fil av din applikation. Välj File, Print... (när du är i Edit läge) Välj dina önskade parametrar. Innan utskrift kan du välja File, print preview Ställa in tid och datum via mjukvaran När din applikation använder klockor, är det nödvändigt att veta att modulens tid är korrekt. Det är möjligt att ställa in tiden via mjukvaran genom att klicka på Module och Set Time Lösenords Funktion Lösenordet skyddar mot åtkomst av programmet. När du överför dit program till Zelio Logic, och dialogrutan öppnas kan du kryssa i rutan Program password protection När lösenordet är aktiverat, kan du inte längre ändra eller läsa programmet i modulen utan att veta lösenordet. Programmet är skyddat. Om du vill komma åt menyn för att till exempel ändra tiden, blir du begärd att skriva in lösenordet Front Panel Låsning Front panel lås funktion används för att förhindra åtkomst av menyerna. Låsning är effektiv när programmet är i drift, men även i frånslaget läge. För att kunna låsa och låsa panelen måste mjukvaran Zelio Soft användas. Låsning av front panelen förhindrar inte användandet av modulens knappar i ett program. När du överför ett program till Zelio Logic och dialogrutan öppnas, Kryssa bara i rutan locking of the front panel. För mer detaljer se on-line hjälpen eller användar manualen. 45
