INSTRUKTION VARMLUFTSPANNA

Transkript

1 INSTRUKTION DYMA & DANHEAT A/S Niels Ebbesens vej 9, DK-7500 Holstebro Tlf.: Fax: Internet:

2 INDHOLDSFORTEGNELSE 1. BESKRIVNING AF 2. FUNKTIONSBESKRIVNING 3. MONTERING 4. DRIFT 5. UNDERHÅLL 6. BESKRIVNING AF ELSTYRNING 1

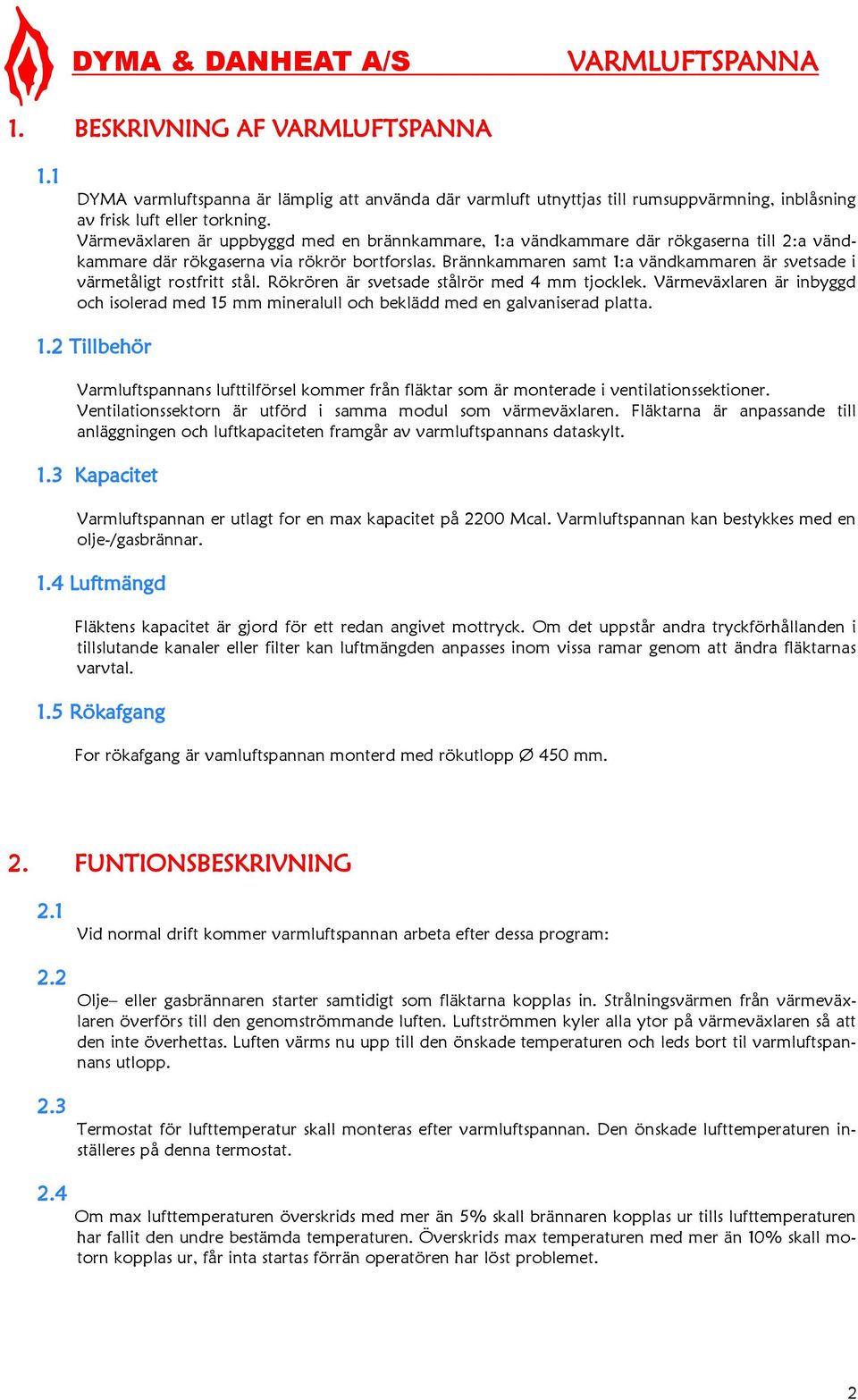

3 1. BESKRIVNING AF 1.1 DYMA varmluftspanna är lämplig att använda där varmluft utnyttjas till rumsuppvärmning, inblåsning av frisk luft eller torkning. Värmeväxlaren är uppbyggd med en brännkammare, 1:a vändkammare där rökgaserna till 2:a vändkammare där rökgaserna via rökrör bortforslas. Brännkammaren samt 1:a vändkammaren är svetsade i värmetåligt rostfritt stål. Rökrören är svetsade stålrör med 4 mm tjocklek. Värmeväxlaren är inbyggd och isolerad med 15 mm mineralull och beklädd med en galvaniserad platta. 1.2 Tillbehör Varmluftspannans lufttilförsel kommer från fläktar som är monterade i ventilationssektioner. Ventilationssektorn är utförd i samma modul som värmeväxlaren. Fläktarna är anpassande till anläggningen och luftkapaciteten framgår av varmluftspannans dataskylt. 1.3 Kapacitet Varmluftspannan er utlagt for en max kapacitet på 2200 Mcal. Varmluftspannan kan bestykkes med en olje-/gasbrännar. 1.4 Luftmängd Fläktens kapacitet är gjord för ett redan angivet mottryck. Om det uppstår andra tryckförhållanden i tillslutande kanaler eller filter kan luftmängden anpasses inom vissa ramar genom att ändra fläktarnas varvtal. 1.5 Rökafgang For rökafgang är vamluftspannan monterd med rökutlopp Ø 450 mm. 2. FUNTIONSBESKRIVNING 2.1 Vid normal drift kommer varmluftspannan arbeta efter dessa program: Olje eller gasbrännaren starter samtidigt som fläktarna kopplas in. Strålningsvärmen från värmeväxlaren överförs till den genomströmmande luften. Luftströmmen kyler alla ytor på värmeväxlaren så att den inte överhettas. Luften värms nu upp till den önskade temperaturen och leds bort til varmluftspannans utlopp. Termostat för lufttemperatur skall monteras efter varmluftspannan. Den önskade lufttemperaturen inställeres på denna termostat. Om max lufttemperaturen överskrids med mer än 5% skall brännaren kopplas ur tills lufttemperaturen har fallit den undre bestämda temperaturen. Överskrids max temperaturen med mer än 10% skall motorn kopplas ur, får inta startas förrän operatören har löst problemet. 2

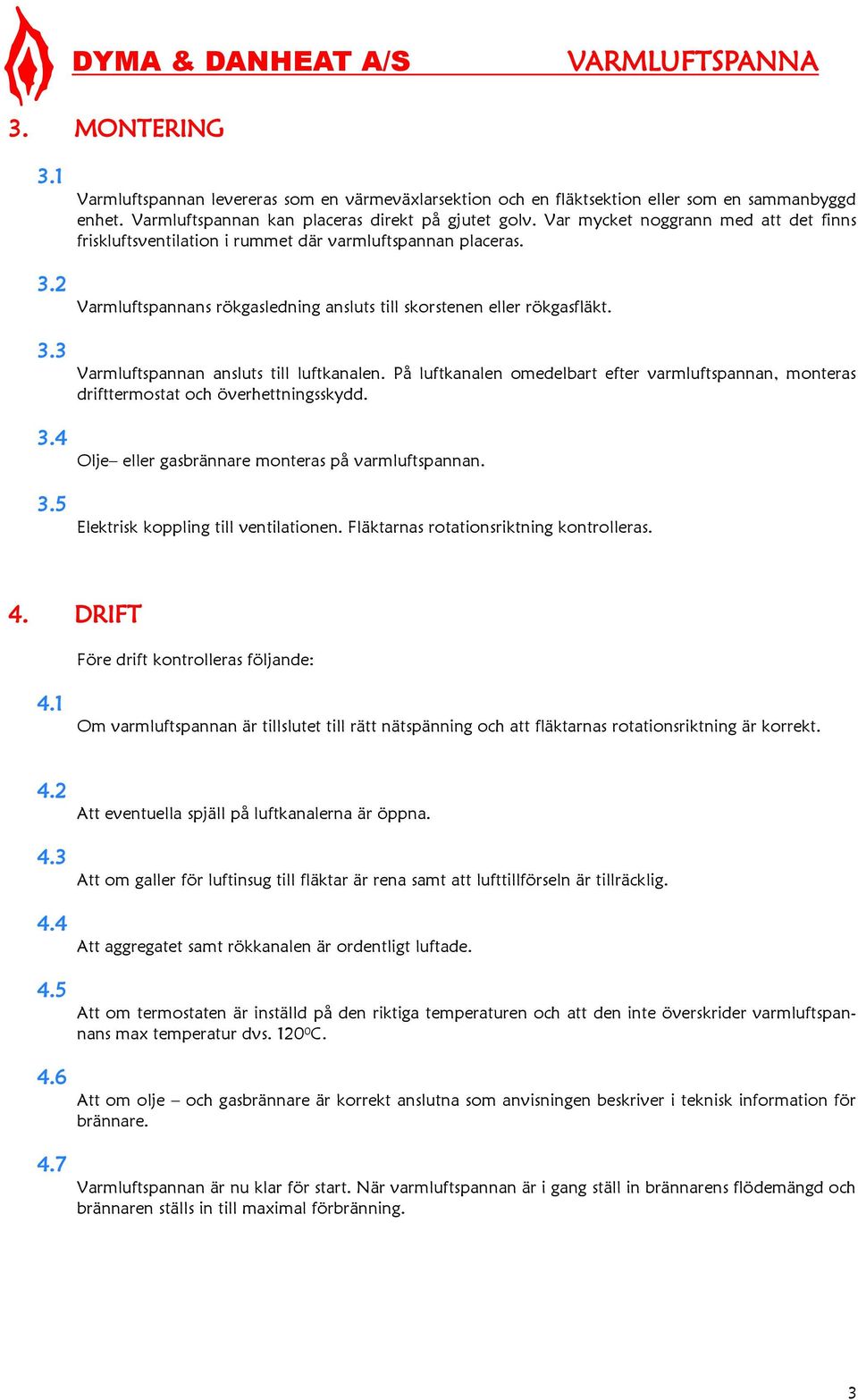

4 3. MONTERING Varmluftspannan levereras som en värmeväxlarsektion och en fläktsektion eller som en sammanbyggd enhet. Varmluftspannan kan placeras direkt på gjutet golv. Var mycket noggrann med att det finns friskluftsventilation i rummet där varmluftspannan placeras. Varmluftspannans rökgasledning ansluts till skorstenen eller rökgasfläkt. 3.3 Varmluftspannan ansluts till luftkanalen. På luftkanalen omedelbart efter varmluftspannan, monteras drifttermostat och överhettningsskydd Olje eller gasbrännare monteras på varmluftspannan. Elektrisk koppling till ventilationen. Fläktarnas rotationsriktning kontrolleras. 4. DRIFT Före drift kontrolleras följande: 4.1 Om varmluftspannan är tillslutet till rätt nätspänning och att fläktarnas rotationsriktning är korrekt Att eventuella spjäll på luftkanalerna är öppna. Att om galler för luftinsug till fläktar är rena samt att lufttillförseln är tillräcklig. Att aggregatet samt rökkanalen är ordentligt luftade Att om termostaten är inställd på den riktiga temperaturen och att den inte överskrider varmluftspannans max temperatur dvs C. Att om olje och gasbrännare är korrekt anslutna som anvisningen beskriver i teknisk information för brännare. Varmluftspannan är nu klar för start. När varmluftspannan är i gang ställ in brännarens flödemängd och brännaren ställs in till maximal förbränning. 3

5 5. UNDERHÅLL 5.1 Varmluftspannan bör rengöras grundligt varje år. Rengöringen består av rensning i värmeväxlaren för sot. Rensning av ventilationstrumma och eventuellt insugningsfilter av damm och efterkontroll av olje och gasbrännare Vid rengöring av värmeväxlaren tar man bort kåpor och rensluckor. Rör och vändboxar borstas och sugs rena från sot. Efter rengöring kontrolleras att packningarna i rensluckor är intakta. Defekta packningar måste bytas så att värmeväxlaren bliver gastät. Olje och gasbrännaren bör under rengöring vara borttaget eller övertäckt. Vid rengöring av fläkten borttages insugningsgaller. Fläktvingar dammsugas. Eventuella skadade vingar bytes ut. Kontrollera att alla vingarnas lutning är lika på alla fläktar. Drivremmarna för fläkten bör bytas ut efter ca drifttimmar. Drivremmarna bör spännas och kontrolleras med jämna mellanrum. Obs Vid efterkontroll eller andra ingrepp i fläktan bör säkringar till varmluftspannan borttagas så att fläktans motor inta kan starta. 4

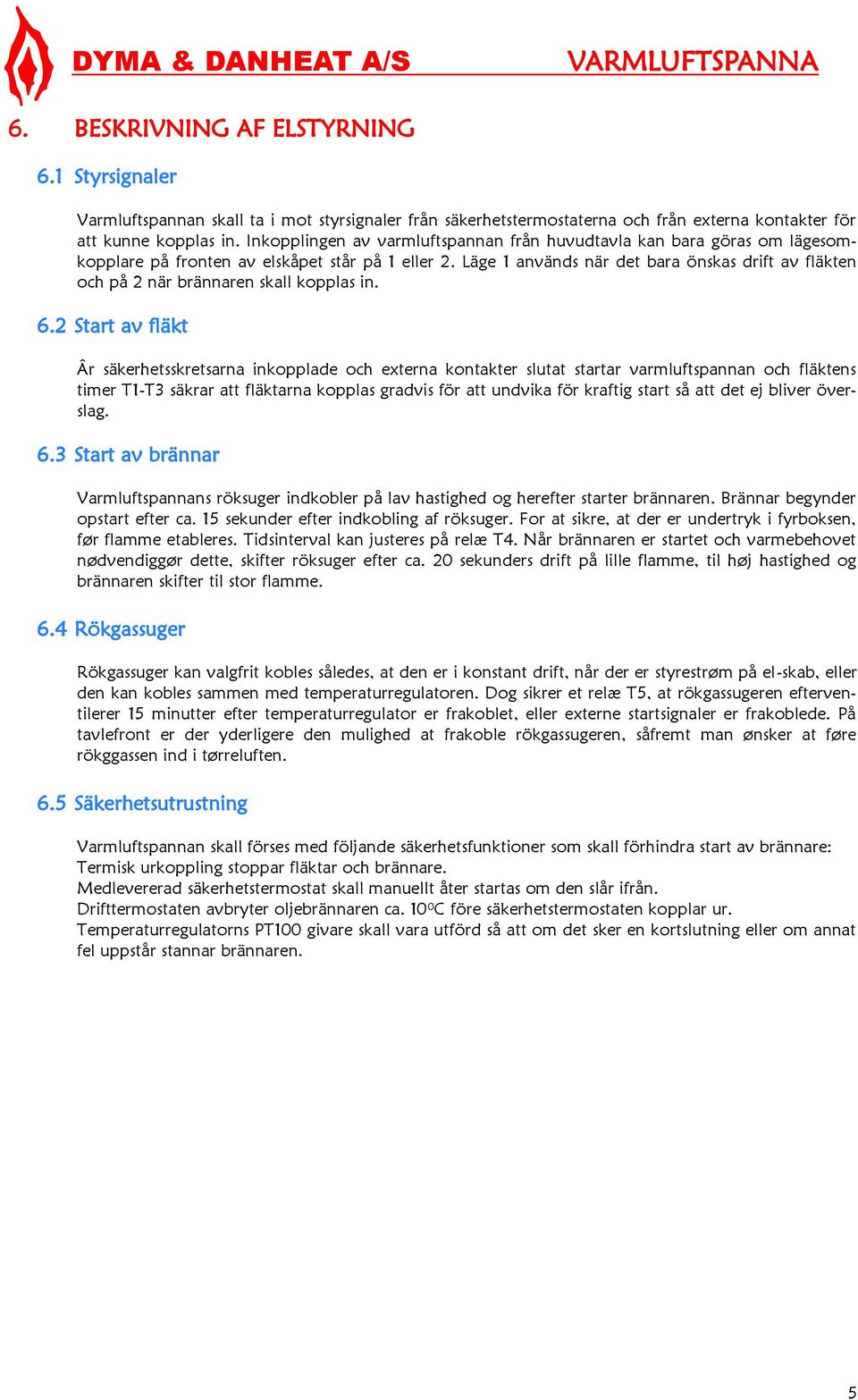

6 6. BESKRIVNING AF ELSTYRNING 6.1 Styrsignaler Varmluftspannan skall ta i mot styrsignaler från säkerhetstermostaterna och från externa kontakter för att kunne kopplas in. Inkopplingen av varmluftspannan från huvudtavla kan bara göras om lägesomkopplare på fronten av elskåpet står på 1 eller 2. Läge 1 används när det bara önskas drift av fläkten och på 2 när brännaren skall kopplas in. 6.2 Start av fläkt Âr säkerhetsskretsarna inkopplade och externa kontakter slutat startar varmluftspannan och fläktens timer T1-T3 säkrar att fläktarna kopplas gradvis för att undvika för kraftig start så att det ej bliver överslag. 6.3 Start av brännar Varmluftspannans röksuger indkobler på lav hastighed og herefter starter brännaren. Brännar begynder opstart efter ca. 15 sekunder efter indkobling af röksuger. For at sikre, at der er undertryk i fyrboksen, før flamme etableres. Tidsinterval kan justeres på relæ T4. Når brännaren er startet och varmebehovet nødvendiggør dette, skifter röksuger efter ca. 20 sekunders drift på lille flamme, til høj hastighed og brännaren skifter til stor flamme. 6.4 Rökgassuger Rökgassuger kan valgfrit kobles således, at den er i konstant drift, når der er styrestrøm på el-skab, eller den kan kobles sammen med temperaturregulatoren. Dog sikrer et relæ T5, at rökgassugeren efterventilerer 15 minutter efter temperaturregulator er frakoblet, eller externe startsignaler er frakoblede. På tavlefront er der yderligere den mulighed at frakoble rökgassugeren, såfremt man ønsker at føre rökggassen ind i tørreluften. 6.5 Säkerhetsutrustning Varmluftspannan skall förses med följande säkerhetsfunktioner som skall förhindra start av brännare: Termisk urkoppling stoppar fläktar och brännare. Medlevererad säkerhetstermostat skall manuellt åter startas om den slår ifrån. Drifttermostaten avbryter oljebrännaren ca C före säkerhetstermostaten kopplar ur. Temperaturregulatorns PT100 givare skall vara utförd så att om det sker en kortslutning eller om annat fel uppstår stannar brännaren. 5
