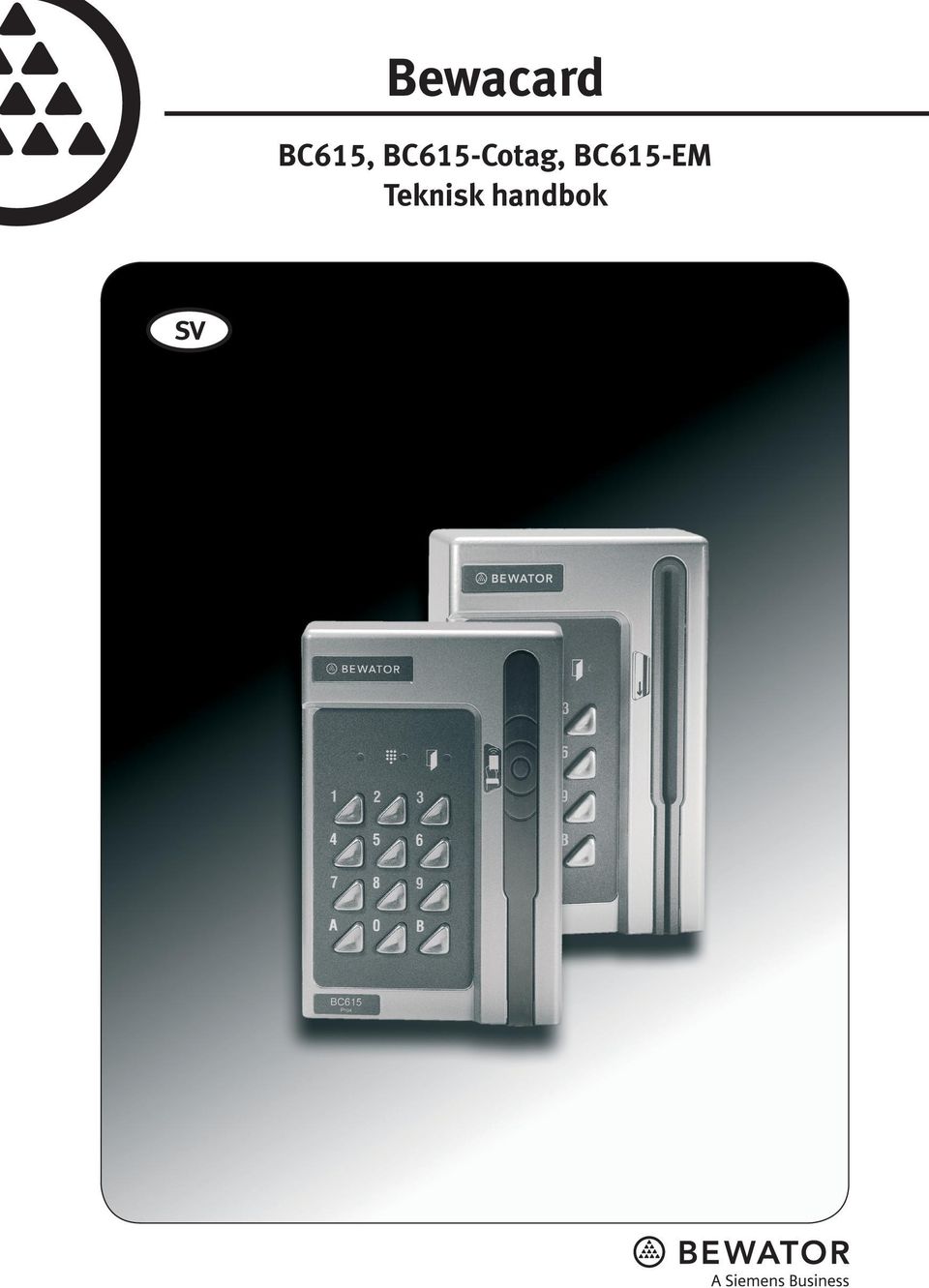

Bewacard. BC615, BC615-Cotag, BC615-EM Teknisk handbok

Transkript

1 Bewacard BC615, BC615-Cotag, BC615-EM Teknisk handbok SV

2 Copyright 2006 Bewator AB, Solna. Kopiering ur denna handbok får ske endast efter skriftlig överenskommelse med Bewator. Bewator förbehåller sig rätten att ändra såväl handbokens innehåll som produkternas konstruktion. Dokumentnummer: Bewator AB utvecklar och marknadsför ett komplett utbud av säkerhetsprodukter, vilket inkluderar passerkontroll och larm. Försäljning, installation och service sköts via ett rikstäckande nät av återförsäljare. Åtgärder (såsom olovlig manipulering, olovlig kopiering m m) får inte vidtas med i produkterna och systemen ingående programvara. Sådana åtgärder utgör upphovsrättsintrång som kan bestraffas med böter eller fängelse och resultera i skyldighet att betala skadestånd och vederlag för utnyttjandet av programvaran.

3 BC615 Teknisk handbok 3 Innehåll VAD ÄR BC615, BC615-COTAG OCH BC615-EM?...5 Vilka funktioner innehåller BC615?...6 Hur fungerar kortläsaren?...7 Säkerhetsnivåer...7 Tidzoner och dagtyper...9 Tidscheman...11 PROXFUNKTION...12 Allmänt...12 Läsavstånd...12 KNAPPSATSEN...13 INSTALLERA KORTLÄSAREN...14 DIMENSIONERING AV KABLAR...15 INKOPPLING...16 Rekommenderade kablar...18 Att tänka på vid inkoppling...18 Koppla in strömförsörjningen...19 Koppla BC615 till CR BEWATOR ENTRO, INKOPPLINGSEXEMPEL...23 STARTA SYSTEMET...24 Enskilda kortläsare...24 Kortläsare Entro-system...24 PROGRAMMERING...25 Summer och lysdioder...25 Bestämma lösenord...26 Ställ BC615 i programmeringsläge...26 Ställa in tid och datum...27 Programmera tidzoner...28 Radera tidzoner...28 Programmera tidscheman...29 Radera tidscheman...29 Definiera säkerhetsnivån Dörr olåst...30 Definiera säkerhetsnivån Gruppkod...30 Definiera säkerhetsnivån Kort...30 Definiera säkerhetsnivån Kort + PIN...31 Definiera säkerhetsnivån Bistabil...31 Logga in kort (med kortet)...32 Logga in kort (utan kortet)...32 Logga in en serie kort...33

4 4 BC615 Teknisk handbok Spärra kort (med kortet)...33 Spärra kort (utan kortet)...34 Programmera/ändra/radera gruppkod...34 Programmera udda dagar och semesterperioder...35 Radera enskild udda dag/semesterperiod...35 Radera alla udda dagar/semesterperioder...36 Ställa in öppningstid...36 Ställa in dörrlarmstid...36 Summer på/av...37 Omräkningsfaktor för PIN-kod...38 Kortparametrar...39 Byta lösenord...40 Radera minnet...41 Utskrift av händelserna...42 Utskrift av gruppkoder...43 Utskrift av tidzoner och tidscheman...44 Utskrift övriga läsarinställning...45 Utskrift av inloggade kort...46 Utskrift av udda dagar/semesterperioder...46 Förklaring av händelsekoder...47 PROGRAMMERINGSÖVERSIKT...49 DAGLIG ANVÄNDNING...54 Inpassering...54 Välja/ändra PIN-kod...54 Hotkod...55 FELSÖKNINGSSCHEMA...56 TEKNISKA DATA...57 LISTOR...58

5 BC615 Teknisk handbok 5 Vad är BC615, BC615-Cotag och BC615-EM? BC615 är en kompakt kortläsare för magnetkort och BC615- Cotag/BC615-EM är en kortläsare för beröringsfria kort. Båda modellerna har kapacitet att lagra information om 1000 kort. I följande kapitel används benämningen BC615 för båda modellerna då endast sättet att läsa kort skiljer dem åt. Se vidare avsnitt Proxfunktion sida 12 för mera information om beröringsfri funktion. BC615 kan användas som en enskild kortläsare eller ingå i system som består av flera kortläsare. Som enskild kortläsare: Du utför programmeringen på kortläsarens knappsats. Som en komponent i ett stort system: Du utför programmeringen från en ansluten PC med programmet Bewator Entro undercentral SR34i och programvara installerat. Denna handbok beskriver endast programmering via knappsatsen. Hur du programmerar från en PC beskrivs i handböckerna till Bewator Entro.

6 6 BC615 Teknisk handbok Vilka funktioner innehåller BC615? Nedan hittar du huvudfunktionerna i BC615: Sex olika säkerhetsnivåer. Olika sätt att öppna dörren, t ex Kort, Kort + PIN eller Gruppkod. Inbyggt tidur. Gör det möjligt att tidstyra kort och säkerhetsnivåer. Helgdagar, Udda dagar och semesterperioder kan förprogrammeras. Dörrövervakning. Gör det möjligt att aktivera ett larm om dörren är tvångsöppnad eller står öppen för länge. Passageregistrering. Gör det möjligt att tidstyra utskrifter av de 1000 senaste händelserna, sorterade på datum, kort eller larm. Automatisk sommar/vintertids omslag enligt europeisk standard (sista söndagen i mars respektive oktober).

7 BC615 Teknisk handbok 7 Hur fungerar kortläsaren? Det är mycket lätt att anpassa BC615 till säkerhetskraven för en särskild byggnad, dag eller tidpunkt. För att du ska kunna göra det måste du emellertid känna till följande begrepp: Säkerhetsnivåer Tidzoner Dagtyper Tidscheman Säkerhetsnivåer Säkerhetsnivån bestämmer vad som krävs för att öppna dörren. Följande säkerhetsnivåer finns: Olåst dörr. Varken kort eller kod behövs för att öppna dörren. Gruppkod. En 4-siffrig kod (gemensam för alla användare) behövs för att öppna dörren. Kort. Besökaren måste dra/presentera sitt kort för att öppna dörren. Kort + PIN. Besökaren måste dra/presentera sitt kort och ange en personlig kod för att öppna dörren. Kortinnehavaren kan välja/ändra sin kod på knappsatsen (för Bewator Entro installationer gäller att PIN-koden ställs in via PC:n). Bistabil. Tillämpas tillsammans med aktuell säkerhetsnivå, dvs Kort, Gruppkod eller Kort + PIN. När kortet/koden används första gången öppnas dörren och förblir olåst tills kortet/koden används nästa gång eller tills en annan säkerhetsnivå börjar. Kortläsaren bortkopplad. Kortläsaren är helt bortkopplad. Bara fjärröppning fungerar.

8 8 BC615 Teknisk handbok Exempel på tidstyrning av säkerhetsnivåer Under kontorstid när mycket folk rör sig i byggnaden behöver inte säkerhetsnivån vara så hög: Olåst dörr eller Gruppkod är lämpliga säkerhetsnivåer. Under lunchen kan säkerhetsnivån höjas till Kort. Den återstående tiden, dvs kvällar, nätter och helger, är Kort + PIN en lämplig säkerhetsnivå. Bistabil funktion kan användas i lokaler där en person är ansvarig under vissa tider, t ex i ett klassrum eller vid en lastbrygga. Tillämpat i ett klassrum kan läraren öppna dörren till klassrummet som står öppen tills han eller hon stänger dörren. Under tiden kan eleverna gå ut och in utan kort eller gruppkod.

9 BC615 Teknisk handbok 9 Tidzoner och dagtyper Det finns två skäl till att skapa tidzoner: För att man ska kunna bestämma olika säkerhetsnivåer för olika tider på dygnet. För att man ska kunna bestämma under vilka tider ett kort ska gå att använda för inpassering. Exempel: Arbetstiden på ett kontor skulle kunna vara följande: Måndag till fredag: och Lunch: Lördagar, söndagar och helgdagar: Udda dagar, t ex dagen före julafton: Stängt och För att kortläsaren ska förstå att arbetsfria dagar, t ex juldagen och semesterperioder inte ska behandlas som vanliga arbetsdagar måste du programmera denna information. Obs! En tidzon gäller fr. o m den första sekunden i den första minuten t o m den sista sekunden i den sista minuten. Dagtypen bestämmer vilken veckodag tidzonen gäller. 1 = måndag, 2 = tisdag etc. 8 är en extra dagtyp som kan användas för Udda dagar, t ex dagen före julafton.

10 10 BC615 Teknisk handbok Varje tidzon kan bestå av två intervall. För att kunna bestämma lämpliga säkerhetsnivåer i kontorsexemplet ovan behövs följande tidzoner: Tidzon nr Gäller 01 Gäller hela dygnet (dagtyp 1-7). Fabriks inställning, kan ändras. 02 Under arbetstid måndag till fredag och (dagtyperna 1, 2, 3, 4 och 5). 03 Under lunchen måndag till fredag och Udda dagar (dagtyperna 1, 2, 3, 4, 5 och 8). 04 På kvällar och nätter måndag till fredag och (dagtyperna 1, 2, 3, 4 och 5). 05 På helgnätter lördagar och söndagar (dagtyperna 6 och 7). 06 Under arbetstid på Udda dagar och (dagtyp 8). 07 På helgnätter Udda dagar och (dagtyp 8). Upp till 15 olika tidzoner kan skapas. Du kan t ex skapa en särskild tidzon för städpersonalen: 08 Gäller mellan och (dagtyperna 1 och 3).

11 BC615 Teknisk handbok 11 Tidscheman Det finns två skäl till att skapa tidscheman: För att du ska kunna infoga tidzoner som använder samma säkerhetsnivå i ett och samma tidschema. Upp till fyra tidzoner kan ingå in ett tidschema. För att du ska kunna infoga tidzoner definierade för tidstyrning av specifika kort. När du har skapat de tidscheman du behöver är det lätt att knyta dem till en viss säkerhetsnivå eller till vissa kort (se kapitlet Programmering). Följande exempel visar hur du infogar tidzoner i tidscheman (tidzonerna vi skapade i förra exemplet används även här). Tidschema nr Innehåller tidzon/erna (för att du ska kunna tilldela tidzon 01 till kort som ska fungera dygnet runt). Fabriks inställning, kan ändras och 06 (för att du ska kunna tilldela säkerhetsnivån Gruppkod till båda tidzonerna) (för att du ska kunna tilldela säkerhetsnivån Kort till lunchen) , 05 och 07 (för att du ska kunna tilldela säkerhetsnivån Kort + PIN till kvällar, nätter och helger) (för att du ska kunna tilldela tidzon 08 till städpersonalens kort). Upp till 15 olika tidscheman kan skapas.

12 12 BC615 Teknisk handbok Proxfunktion Allmänt Proxfunktionen innebär att en läsare kan läsa kort/brickor utan att dessa behöver vara i kontakt med läsaren. Läsaren sänder konstant ut en lågfrekvent radiosignal. När ett kort/bricka befinner sig inom läsarens aktivitetsfält aktiveras det och sänder tillbaka sin unika identifikationskod (kortnummer) till läsaren. Läsaren kan monteras på valfritt material både inom och utomhus. Den enda begränsningen är att den inte får kringgärdas helt av metall. Läsavstånd Beroende på typ av kort eller brickor så blir läsavståndet lite olika. Aktiva kort innehåller ett batteri som gör att läsavståndet normalt blir ca 10 cm. Passiva kort saknar batteri och gör att läsavståndet blir ca 3 cm. Kombikort (med även inbyggd magnetremsa) är då av passiv typ.

13 BC615 Teknisk handbok 13 Knappsatsen Så här fungerar lysdioderna och knapparna på BC615:s knappsats. Röd lysdiod. Indikerar fel, t ex utspärrning av kort efter 3 felaktigt angivna PIN-koder. Gul lysdiod. Indikerar knapptryckningar. Tänds när PIN-kod ska anges Grön lysdiod. Tänds när dörren är olåst, t ex efter en korrekt angiven kod. A. Inleder programmeringssekvens, t ex A01 för att logga in kort. Används också när man ska välja PIN-kod A 0 B B. Tryck B + det sexsiffriga lösenordet när du ska programmera BC615. Tryck på B för att lämna programmeringsläget. Alla lysdioder blinkar under programmeringsläget. Lysdioderna indikerar också annat vilket beskrivs utförligare längre fram.

14 14 BC615 Teknisk handbok Installera kortläsaren Montera kortläsarna på en höjd av cm (från golvet till läsarens underkant). I de fall då monteringen ska anpassas för handikappade är en lämplig höjd ca 95 cm. För proxläsaren BC615-Cotag/BC615-EM gäller att den inte placeras i närheten av starka magnetfält (som stör radiosignalen). Sådana skapas exempelvis av elektriska motorer, datorer, bildskärmar och starkströmskablar. Så här monterar du kortläsaren: 1 Öppna kortläsaren med nyckeln som medföljer. Låset sitter på kortläsarens undersida. 2 Skruva fast bottenplattan på väggen med tre skruvar enligt bilden nedan. Täta med silikon runt skruvhål och kabelgenomföring. 3 Där risk för störningar finns (vid garage, hissar etc.) bör man jorda bottenplattan. Jorda med en separat ledare till jordpunkten. Se till att front och bottenplatta sitter samman med levererad kabel. 4 Lås fast fronten igen och kontrollera att kortläsaren sitter fast ordentligt och inte glappar. Obs! Om du använder Bewacard BC615 läsare för att styra ett elektriskt slutbleck rekommenderar via att du jordar låset. Anslutningen bör göras så nära låset som möjligt.

15 BC615 Teknisk handbok 15 Dimensionering av kablar Det är viktigt att använda kablar med tillräckligt stor ledararea så att spänningsfallet i kablarna minimeras. 12 volt-system. Ett elektriskt lås för 12 V fordrar i regel minst 11 V för att fungera bra. Spänningen till kortläsaren får därför aldrig sjunka under detta värde. 24 volt-system. Ett elektriskt lås för 24 V fordrar i regel minst 21 V för att fungera bra. Spänningen till kortläsaren får därför aldrig sjunka under detta värde. Rekommenderad ledararea för kablarna beror dels på avståndet mellan spänningskällan och kortläsaren och dels på kortläsarens strömförbrukning. Nedanstående tabell gäller BC615 med ett elslutbleck. Den totala strömförbrukningen är 300 ma vid 24 V respektive 600 ma vid 12 V. Kabellängd (meter) 24 V-system 12 V-system Minsta ledare Minsta ledare area dia area dia (mm 2 ) (mm) (mm 2 ) (mm)

16 16 BC615 Teknisk handbok Inkoppling Anslutning av PC IF-1 9-pol 25-pol RS-232 uttag DSUB DSUB TX RX ENAB DTR 0V

17 BC615 Teknisk handbok 17 1 Elektriskt lås. Streckad linje visar anslutning till lås med omvänd funktion 2 Strömförsörjning, plintnr 1 och 2. BC615-Cotag/BC615-EM: VDC. BC615: 8-24 VAC eller VDC. 3 Fjärröppningsknapp. Dörren öppnas vid slutning av plintnr 6 och 9. 4 Ingång för dörrkontakter. Bygla (se 6 nedan) om dörrkontakter inte används. Plint 7 och 9. Ingång sluten när dörren är stängd. 5 Bortkoppling av kortläsare. Endast Fjärröppning fungerar. 6 Bygla om dörrkontakter inte används. 7 Ingång för larm (röd lysdiod tänd). Plintnr 11 +, nr Larmutgång. Använd E7-relä. Kopplas in mellan plintnr 10 (+) och 13. Aktiveras när en dörr är tvångsöppnad eller när öppningstid + dörrlarmstid gått ut och dörrkontakterna inte är stängda. 9 Utgång för hotkod. Används för att aktivera ett externt larm. Använd E7-relä. Kopplas in mellan plintnr 10 (+) och Sabotagekontakt. Normalt stängd när kapslingen är stängd. 11 Anslutning för skrivare. Vid anslutning av PC, se inkopplingsbilden. RS232 interface: bps, ingen paritet, 8 bitar, 1 startbit, 1 stoppbit. 12 Om kortläsaren ingår i ett Bewator Entro-system, sätt bygeln på N/W (network), annars på S/A (standalone). 13 Avlägsna bygeln om bakgrundsbelysning inte önskas Knappen SW1. Används för att radera minnet och för att bestämma nytt lösenord. Om kortläsaren ingår i ett Bewator Entro-system, sätt bygeln på INT (sabotageförsök visas som meddelanden på PC:ns skärm), annars på EXT.

18 18 BC615 Teknisk handbok Rekommenderade kablar Kabel från Bewator Entro till CR1 Maximal längd: 1200 meter. Partvinnad skärmad (1 par + skärm), t ex ELAKY (kommunikation) och 1,5mm 2 (strömförsörjning) EKKX ELLER PAARFLEX CY (specialkabel för kommunikation och ström i samma kabel). Kablar mellan CR1 och BC615 Maximal längd: 15 meter. Kabel: Rak skärmad kabel (4 + skärm), t ex LI-YCY. Att tänka på vid inkoppling Skärmen ska anslutas till skyddsjord, men bara på ett ställe. Tänk på att metallpartier, t ex i dörrar, är i kontakt med skyddsjord. Av detta skäl får alltså inte skärmen ligga i kontakt med dessa eller andra metallpartier. Tänk också på att förlägga alla kablar så störningsfritt som möjligt. Undvik närhet till starkströmsinstallationer eftersom dessa kan framkalla störningar.

19 BC615 Teknisk handbok 19 Koppla in strömförsörjningen Anslut strömförsörjningen enligt illustrationen nedan, men koppla inte på strömmen på utgående kablar förrän du startar systemet (se avsnittet Kontrollera kommunikationsslingan på sidan 24). 4 + skärm 4 + skärm CR Batteribackup 2 + skyddsjord 220 V Systemkablarnas skärm kan vara jordad vid strömförsörjningen. Anslut skärmen till skyddsjord, men kom ihåg att systemkablarnas skärm endast får vara jordad på ett ställe i systemet. Kom också ihåg att metallpartier i dörrar eller garageportar kan vara i kontakt med jord. Om en läsare ska installeras på sådana ytor får skärmen inte vara i kontakt med dessa metallpartier.

20 20 BC615 Teknisk handbok Central strömförsörjning Vid central strömförsörjning bör man tänka på att spänningsförlusterna inte får bli för stora. Dimensionering av strömförsörjningsutrustning och kablage måste då göras så att spänningen vid det sista låset inte understiger låsets tolerans. Ett 24 V elslutbleck t ex har en tolerans på + -15% vilket är lika med 20,4 V. Ett sätt att undvika onödiga spänningsförluster är att placera strömförsörjningsutrustningen någonstans i mitten av slingan, så att belastningen blir lika stor på varje sida om strömförsörjningen. Om avstånden eller belastningen är för stora, måste fler strömförsörjningsenheter användas. Lokal strömförsörjning av kortläsare När en eller flera kortläsare ska ha lokal strömförsörjning är det viktigt att koppla ihop minus (0 volt) för att undvika potentialskillnader. Se exemplet nedan. + _ + + CR1 CR1 CR1 BC615 BC615 BC615

21 BC615 Teknisk handbok 21 Koppla BC615 till CR V 12-24V B 3 3 B A 4 4 A 4 5 FRAME 5 5 FRAME 5 POWER 1 RX V 3 TX RTS FG TX RX RTS 0V 12-24V CR V LOCK E B D C R I 0V X U O O D N I T O N R H T R LINK OUT DOOR CON ALM 12 ALERT 13 DUR 14 TAM TAM EXT INT SW1 RS-232 TX 17 RX 18 ENAB 19 DTR 20 0V 21 N/W S/A BACK LIGHT

22 22 BC615 Teknisk handbok Indikeringsdiod för spänning. Lyser grön när CR1 är spänningssatt. RX. Gul lysdiod som blinkar snabbt när CR1 kommunicerar med PC:n. TX/RTS. Blinkar grön/röd när CR1 kommunicerar med kortläsaren. Strömförsörjning till kortläsare. Anslut till plintnr 1 och 2 på BC615:s kretskort. Kommunikation mellan CR1 och kortläsaren. Anslut TX till TX, RX till RX, RTS till ENAB och 0V till 0V. Anslutning till nästa dropbox eller SR34i i Entro-systemet. Obs! Om CR1 an är sist i slingan anslut ett 120 ohm motstånd mellan plint 3 (B) och plint 4 (A). Detta gäller för bägge ändarna på slingan.

23 BC615 Teknisk handbok 23 Bewator Entro, inkopplingsexempel I lokaler där säkerhetskraven är ännu större kan kortläsaren BC615 anslutas till ett Bewator Entro-system. SR34i/8 CR1 CR1 CR1 CR1 CR1 CR1 CR1 CR1 BC615 BC615 BC615 BC615 BC615 BC615 BC615 BC615 SR34i/16 Drop box Drop box Drop box Drop box Drop box Drop box Drop box PC DT05 DT05 DT05 DT05 DT05 BC615 DT05 DC21 DC21 Drop box DC21 Drop box DC21 Drop box BC43 BC43 DT05 BC43 DT05 BC43 DT05 Ett antal undercentraler av typen SR34i kan anslutas till en PC i en slinga. Maximalt åtta BC615 kan anslutas till varje SR34i, men andra typer av kortläsare kan också anslutas. BC615-kortläsarna ansluts till systemet via konverteringsboxen CR1 (se nästa sida).

24 24 BC615 Teknisk handbok Starta systemet Enskilda kortläsare När du har installerat kortläsaren fyller du bara i listorna som finns längst bak i handboken. Sedan kan du börja programmera kortläsaren enligt instruktionerna i kapitlet Programmering. Kortläsare Entro-system När du har installerat kortläsarna och kopplat dem till CR1 ska du adressera varje kortläsare samt kontrollera kommunikationsslingan och strömförsörjningen. Kontrollera kommunikationsslingan När alla enheter är inkopplade (alla jackbara plintar ska emellertid vara urkopplade i CR1:orna), kontrollera på plintnr 3 och 4 i CR1:orna att kommunikationsslingans resistans är ca. 60 Ω (ohm). Om resistansen är 120 Ω saknas ett termineringsmotstånd. Om resistansen är mycket mindre än 60 Ω är det kortslutning i kommunikationsslingan. Om resistansen är mycket större än 120 Ω (öppen slinga) är det ett avbrott i slingan eller så saknas terminering i båda ändar. Kontrollera strömförsörjningen Kontrollera alla strömförsörjningsenheter så att spänningen är ungefär lika med utgående spänning och att + och ligger rätt. Adressera kortläsarna 1 Öppna kortläsaren om den inte redan är öppen. 2 Sätt bygeln på Link 1 på N/W. 3 Tryck på SW1 tills kortläsaren börjar pipa. 4 Välj en adress (A1-A8 Entro) på kortläsarens knappsats. Börja programmera Börja programmera enligt instruktionerna i handboken till Bewator Entro.

25 BC615 Teknisk handbok 25 Programmering I avsnitten nedan beskrivs hur du programmerar BC615 om kortläsaren fungerar som en enskild enhet. Om du vill veta hur du ska programmera Bewator Entro-system, läs handboken till Bewator Entro. För att kunna programmera kortläsaren måste du ställa BC615 i programmeringsläge. Du gör det genom att ange en sexsiffrig kod (se nästa sida). Summer och lysdioder När du programmerar får du en vägledning av summern och lysdioderna. I denna handbok illustreras lysdioderna på följande sätt: = Släckt = Tänd = Blinkar I programmeringsläge innan en funktion är vald: Alla tre lysdioderna blinkar. Under programmering: Lysdioderna är tända eller släckta beroende på vilken funktion som programmeras. Korrekt programmering: Bekräftas med en stigande signal bestående av två snabba pip. Felaktig programmering: Bekräftas med en fallande signal bestående av ett långt och ett kort pip. Obs! Om du, när du befinner dig i programmeringsläge, inte trycker på någon knapp inom 20 sekunder lämnar du programmeringsläget.

26 26 BC615 Teknisk handbok Bestämma lösenord Det första du ska göra innan du börjar programmera kortläsaren är att bestämma ett lösenord. 1 Öppna kortläsaren med den medföljande nyckeln. Låset sitter på kortläsarens undersida. 2 Tryck på och håll ner knappen SW1 (se inkopplingsbilden på sidan 16) tills kortläsaren börjar pipa. 3 Ange önskat sexsiffrigt lösenord på kortläsarens knappsats. Du har nu bestämt ett lösenord. Ställ BC615 i programmeringsläge För att du ska kunna programmera en funktion måste kortläsaren befinna sig i programmeringsläge. 1 Tryck B. 2 Ange det sexsiffriga lösenordet. Kortläsaren är nu i programmeringsläge. Obs! Om fel lösenord anges två gånger i rad spärras kortläsaren från ytterligare försök i 40 sekunder. Hädanefter spärras kortläsaren i 40 sekunder varje gång två felaktiga lösenord anges.

27 BC615 Teknisk handbok 27 Ställa in tid och datum 1 Ställ BC615 i programmeringsläge. 2 Tryck A23. 3 Ange innevarande år, månad och dag, t ex för den 21:a maj Ange aktuell veckodag. Exempel: 1 = måndag, 2 = tisdag etc. 5 Ange aktuell tid, t ex 1601 för en minut över fyra. BC615 går automatiskt tillbaka till programmeringsläget.

28 28 BC615 Teknisk handbok Programmera tidzoner Med den här funktionen programmerar du de tidzoner som ska användas. 1 Ta fram den ifyllda listan Tidzoner. 2 Ställ BC615 i programmeringsläge. 3 Tryck A31. 4 Ange numret på den tidzon du vill programmera. Använd två siffror, t ex 01 för tidzon 1. 5 Ange starttiden för det första tidsintervallet med fyra siffror, t ex 0800 för kl Ange sluttiden för det första tidsintervallet med fyra siffror, t ex 1159 för kl Om det inte behövs något andra tidsintervall, tryck på A. Gå sedan till steg 9. 7 Ange starttiden för det andra tidsintervallet med fyra siffror, t ex 1300 för kl Ange sluttiden för det andra tidsintervallet med fyra siffror, t ex 1659 för kl Ange vilken eller vilka dagtyper som ingår i denna tidzon. 10 Tryck på B och gå till steg 4 om du vill programmera en ny tidzon eller tryck på B två gånger för att gå tillbaka till programmeringsläget. Radera tidzoner 1 Ställ BC615 i programmeringsläge. 2 Tryck A31. 3 Ange numret på den tidzon du vill radera. 4 Tryck på A.

29 BC615 Teknisk handbok 29 Programmera tidscheman Med den här funktionen programmerar du de tidscheman som ska användas. 1 Ta fram den ifyllda listan Tidscheman. 2 Ställ BC615 i programmeringsläge. 3 Tryck A32. 4 Ange numret på det tidschema du vill programmera. Använd två siffror, t ex 01 för tidschema 1. 5 Ange vilka tidzoner som ska ingå i tidschemat. Exempel: Om du vill infoga tidzonerna 1, 2 och 4, skriv Tryck på B och gå till steg 4 om du vill programmera ett nytt tidschema eller tryck på B två gånger för att gå tillbaka till programmeringsläget. Radera tidscheman 1 Ställ BC615 i programmeringsläge. 2 Tryck A32. 3 Ange numret på det tidschema du vill radera. 4 Tryck på A.

30 30 BC615 Teknisk handbok Definiera säkerhetsnivån Dörr olåst 1 Ställ BC615 i programmeringsläge. 2 Tryck A33. 3 Ange numret på det tidschema då säkerhetsnivån Dörr olåst ska gälla. Använd två siffror, t ex 01 för tidschema 1. 4 Tryck på B för att lämna programmeringsläget. Om du vill ta bort ett tidschema från denna säkerhetsnivå, skriv 00 i steg 3 i stället. Definiera säkerhetsnivån Gruppkod 1 Ställ BC615 i programmeringsläge. 2 Tryck A34. 3 Ange numret på det tidschema då säkerhetsnivån Gruppkod ska gälla. Använd två siffror, t ex 01 för tidschema 1. 4 Tryck på B för att lämna programmeringsläget. Om du vill ta bort ett tidschema från denna säkerhetsnivå, skriv 00 i steg 3 i stället. Definiera säkerhetsnivån Kort 1 Ställ BC615 i programmeringsläge. 2 Tryck A35. 3 Ange numret på det tidschema då säkerhetsnivån Kort ska gälla. Använd två siffror, t ex 01 för tidschema 1. 4 Tryck på B för att lämna programmeringsläget. Om du vill ta bort ett tidschema från denna säkerhetsnivå, skriv 00 i steg 3 i stället.

31 BC615 Teknisk handbok 31 Definiera säkerhetsnivån Kort + PIN 1 Ställ BC615 i programmeringsläge. 2 Tryck A36. 3 Ange numret på det tidschema då säkerhetsnivån Kort + PIN ska gälla. Använd två siffror, t ex 01 för tidschema 1. 4 Tryck på B för att lämna programmeringsläget. Om du vill ta bort ett tidschema från denna säkerhetsnivå, skriv 00 i steg 3 i stället. Definiera säkerhetsnivån Bistabil 1 Ställ BC615 i programmeringsläge. 2 Tryck A37. 3 Ange numret på det tidschema då säkerhetsnivån Bistabil ska gälla. Använd två siffror, t ex 01 för tidschema 1. 4 Tryck på B för att lämna programmeringsläget. Om du vill ta bort ett tidschema från denna säkerhetsnivå, skriv 00 i steg 3 i stället.

32 32 BC615 Teknisk handbok Logga in kort (med kortet) Med hjälp av denna funktion registrerar du de kort som ska kunna användas i kortläsaren. 1 Ställ BC615 i programmeringsläge. 2 Tryck A01. 3 Ange under vilket tidschema kortet ska gå att använda. Använd 2 siffror, t ex 01 för tidschema 1. 4 Dra kortet (BC615) eller presentera kortet (BC615- Cotag/BC615-EM). 5 Om flera kort ska gå att använda under valt tidschema, dra/presentera även dessa kort. 6 När du är klar, tryck på B för att gå tillbaka till programmeringsläget. 7 Tryck B en gång till för att lämna programmeringsläget. Logga in kort (utan kortet) Med hjälp av denna funktion kan du registrera kort genom att ange kortnumret. 1 Ställ BC615 i programmeringsläge. 2 Tryck A03. 3 Ange under vilket tidschema kortet/korten ska gå att använda. Använd 2 siffror, t ex 01 för tidschema 1. 4 Ange kortnumret (8 siffror) på knappsatsen. 5 Om flera kort ska gå att använda under valt tidschema, registrera dessa kort på samma sätt. 6 När du är klar, tryck på B för att gå tillbaka till programmeringsläget. 7 Tryck B en gång till för att lämna programmeringsläget.

33 BC615 Teknisk handbok 33 Logga in en serie kort Med hjälp av denna funktion kan du snabbt registrera kort i en sammanhängande nummerserie. 1 Ställ BC615 i programmeringsläge. 2 Tryck A04. 3 Ange under vilket tidschema korten ska vara giltiga. Använd två siffror, t ex 01 för tidschema 1. 4 Ange kortnumret (8 siffror) för det första kortet i serien. 5 Ange kortnumret (8 siffror) för det sista kort i serien. Den röda lysdioden blinkar medan korten registreras. 6 Tryck på B för att lämna programmeringsläget. Spärra kort (med kortet) Med hjälp av denna funktion kan du spärra kort (med kortet) så att det inte kan användas i kortläsaren. 1 Ställ BC615 i programmeringsläge. 2 Tryck A14. 3 Dra kortet (BC615) eller presentera kortet (BC615- Cotag/BC615-EM). 4 Dra/presentera nästa kort om flera kort ska spärras. 5 När du är klar, tryck på B för att gå tillbaka till programmeringsläget. 6 Tryck på B en gång till för att lämna programmeringsläget.

34 34 BC615 Teknisk handbok Spärra kort (utan kortet) Med hjälp av denna funktion kan du spärra kort med hjälp av kortnumret. 1 Ställ BC615 i programmeringsläge. 2 Tryck A16. 3 Ange kortnumret. Om kortet inte är inloggat hörs signalen felaktig programmering. 4 Spärra nästa kort om flera kort ska spärras. 5 När du är klar, tryck på B för att gå tillbaka till programmeringsläget. 6 Tryck B en gång till för att lämna programmeringsläget. Programmera/ändra/radera gruppkod Så här programmerar/ändrar/raderar du en gruppkod. 1 Ställ BC615 i programmeringsläge. 2 Tryck A21. 3 Ange numret på det tidschema som koden hör till. Använd två siffror, t ex 01 för tidschema 1. 4 Ange en fyrsiffrig gruppkod. Om det redan finns en kod skrivs denna över. Om du vill radera en gruppkod så att den inte ska kunna användas, tryck Om du vill programmera, ändra eller radera en annan gruppkod, följ steg Tryck på B för att gå tillbaka till programmeringsläget.

35 BC615 Teknisk handbok 35 Programmera udda dagar och semesterperioder Med den här funktionen kan du förprogrammera udda dagar som inte infaller på söndagar samt semesterperioder. 1 Ställ BC615 i programmeringsläge. 2 Tryck A51. 3 Ange udda dagens/semesterperiodens nummer med två siffror (01-15). 4 Ange udda dagens datum, t ex 1224 för den 24 december. 5 Om du vill programmera en semesterperiod, ange periodens startdatum, t ex 0701 för den 1 juli. 6 Om du programmerar en enskild udda dag, tryck 01. Om du programmerar en långhelg eller en semesterperiod, ange antal dagar inklusive startdatumet. Max antal dagar 21 st. 7 Ange vilken dagtyp som ska gälla för udda dagen/semesterperioden, t ex 7 för söndag. 8 Följ steg 3-6 om du vill programmera en ny udda dag/semesterperiod eller tryck på B för att gå tillbaka till programmeringsläget. Radera enskild udda dag/semesterperiod Med den här funktionen kan du radera enskilda udda dag/semesterperioder. I nästa avsnitt beskrivs hur du raderar alla programmerade udda dagar/semesterperioder. 1 Ställ BC615 i programmeringsläge. 2 Tryck A52. 3 Ange numret på udda dagen/semesterperioden, t ex Tryck på B för att gå tillbaka till programmeringsläget.

36 36 BC615 Teknisk handbok Radera alla udda dagar/semesterperioder Med den här funktionen kan du radera alla programmerade udda dagar/semesterperioder. 1 Ställ BC615 i programmeringsläge. 2 Tryck A55. 3 Tryck A55 en gång till. BC615 går automatiskt tillbaka till programmeringsläget. Ställa in öppningstid Öppningstiden avgör hur länge låset är olåst efter att en dörr har öppnats på ett korrekt sätt. Standardvärdet är 7 sekunder. Så här ändrar du öppningstiden om det skulle behövas: 1 Ställ BC615 i programmeringsläge. 2 Tryck A28. 3 Ange önskad öppningstid (mellan 01 och 99 sekunder). 4 Tryck på B för att lämna programmeringsläget. Ställa in dörrlarmstid Om dörren fortfarande är öppen när öppningstiden har gått ut ljuder en summer vid dörren under den tid som är inställd som dörrlarmstid. Summern är en påminnelse för den inpasserande att stänga dörren omedelbart - annars aktiveras larmet. Så här ändrar du dörrlarmstiden om det behövs: Ställ BC615 i programmeringsläge. 1 Tryck A29. 2 Ange önskad dörrlarmstid (mellan 01 och 99 sekunder). 3 Tryck på B för att lämna programmeringsläget.

37 BC615 Teknisk handbok 37 Summer på/av När kortläsaren levereras är summern är aktiverad. Om du inte vill att summern ska ljuda vid knapptryckningar eller dörröppning kan du stänga av den. Observera att summern alltid ljuder under programmering. 1 Ställ BC615 i programmeringsläge. 2 Tryck A65. 3 Tryck 0. 4 Tryck på B för att lämna programmeringsläget. Om du vill aktivera summern igen, tryck 1 i steg 3 i stället.

38 38 BC615 Teknisk handbok Omräkningsfaktor för PIN-kod Om man inte vill att användaren själv ska kunna välja sin PIN-kod kan man med hjälp av denna funktion automatiskt räkna fram PIN-koden, baserat på kortinnehavarens kortnummer. Gör så här: 1 Ställ BC615 i programmeringsläge. 2 Tryck A24. 3 Ange en 4-siffrig omräkningsfaktor. 4 Tryck på B för att lämna programmeringsläget. För att deaktivera funktionen, ange 0000 i steg 3. Omräkningsfaktorn läggs till de fyra sista siffrorna i kortnumret. Exempel: Om kortnumret är och omräkningsfaktorn är 4567, kommer PIN-koden att bli = 2571 Stryk alla ental som normalt flyttas till den högre potentialen

39 BC615 Teknisk handbok 39 Kortparametrar Kortparametrar kan endast ändras för magnetkortläsare. Magnetkortläsare När BC615 levereras läses positionerna 9-16 på passerkortets magnetremsa, eller de 8 sista positionerna om de är färre än 16. Om egna kort ska användas och de ska läsas på något annat sätt, ange från vilken position på magnetremsan siffrorna ska börja läsas och hur många siffror som ska läsas (max 8). Obs! Tänk på att om du ändrar kortparametrarna så fungerar inte tidigare inloggade kort. 1 Ställ BC615 i programmeringsläge. 2 Tryck A97. 3 Ange fr. o m vilken siffra i kortnumret (01-40) numret ska läsas. Om du vill återställa funktionen till leveransinställningen, tryck på A. 4 Ange hur många siffror som ska läsas (1-8). 5 Tryck på B för att lämna programmeringsläget. Obs! Om kortnumret har färre än 8 siffror, lägg till det antal 0:or som behövs för att skapa ett åttasiffrigt kortnummer när du använder funktionerna A03, A04 och A16. Exempel: Om kortnumret är 5432, tryck när du använder funktionerna A03, A04 och A16. Beröringsfri läsare (prox) Då proxläsare används, så är samspelet mellan kort och läsaren fastställd på fabrik och ska inte ändras. De siffror som används vid inloggning och spärr av kort, är de åtta siffror som finns präglade på korten. T ex Obs! Endast beröringsfria kort från Bewator fungerar eftersom identifikationskoden från kortet/brickan även innehåller mer information än de åtta synliga på kortet.

40 40 BC615 Teknisk handbok Byta lösenord Så har byter du lösenord: 1 Tryck B och ange det nuvarande lösenordet. 2 Tryck A27. 3 Ange ett nytt lösenord. En varningston hörs. 4 Ange det nya lösenordet igen. Varningstonen ljuder tills alla sex siffror har angivits. 5 Tryck på B för att lämna programmeringsläget. 6 Anteckna det nya lösenordet. Obs! Om du skulle glömma lösenordet kan du bestämma ett nytt lösenord. Se avsnittet Bestämma lösenord på sidan 26.

41 BC615 Teknisk handbok 41 Radera minnet När kortläsarens minne är raderat återställs leveransinställningarna (se nedan). 1 Ställ BC615 i programmeringsläge. 2 Öppna kortläsaren med nyckeln som medföljer. Låset sitter på kortläsarens undersida. 3 Tryck på och håll ner knappen SW1 (se inkopplingsbilden på sidan 16) tills en stigande ton hörs. 4 Tryck Tryck en gång till. 6 Kortläsarens minne är nu raderat och har fått följande leveransinställningar. Leveransinställningar: Lösenord: Gruppkod: Ingen Öppningstid: 7 sekunder Dörrlarmstid: 30 sekunder Kortparametrar: Position 9-16, de sista 8 positionerna om färre än 16 positioner. Tidzon 01: , dagtyperna 1-7 Tidschema 01: tidzon 01

42 42 BC615 Teknisk handbok Utskrift av händelserna Med hjälp av denna funktion kan du skriva ut händelser som inträffat. 1 Ställ BC615 i programmeringsläge. 2 Tryck A41. Tryck på B om du vill avbryta utskriften. Förklaring av utskrift YY-MM-DD D HH:MM TS XXXXXXXX TA YY-MM-DD =Datum D =Dagtyp HH:MM =Klockan TS =Tidschema (om det används) XXXXXXXX =Kort nr (om sådan har använts) TA =Händelse kod 3 Tryck på B för att lämna programmeringsläget.

43 BC615 Teknisk handbok 43 Utskrift av gruppkoder Med hjälp av denna funktion kan du skriva ut programmerade gruppkoder. 1 Ställ BC615 i programmeringsläge. 2 Tryck A44. Tryck på B om du vill avbryta utskriften. Förklaring av utskrift: TS CCCC TS CCCC = Tidschema = Gruppkod till angivet Tidschema 3 Tryck på B för att lämna programmeringsläget.

44 44 BC615 Teknisk handbok Utskrift av tidzoner och tidscheman Med hjälp av denna funktion kan du skriva ut programmerade tidzoner, tidscheman och utskriftstidzoner. 1 Ställ BC615 i programmeringsläge. 2 Tryck A45. Tryck på B om du vill avbryta utskriften. Förklaring av utskrift Tidzoner: TZ ON1 OFF1 ON2 OFF2 DAYS TZ = Tidzon ( 01-15) ON = Start tid för resp. intervall OFF = Stopp tid för resp. intervall DAYS = Dagtyp Förklaring av utskrift Tidscheman: TS TZs TS = Tidschema (01-15). TZs = Tidzoner ( Max fyra stycken). PTS = Tidschema för utskrift (01-15). 3 Tryck på B för att lämna programmeringsläget.

45 BC615 Teknisk handbok 45 Utskrift övriga läsarinställning 1 Ställ BC615 i programmeringsläge. 2 Tryck A46. Tryck på B om du vill avbryta utskriften. Förklaring av utskrift: BC615 Ver XX.XX Versions nr på programvaran (5) 11:34 Datum, Dagtyp(Udda dagtyp), Klocka ID A Läsarens ID nr RT 07 S Öppningstid 07 sek. DHWT 10 S Dörrlarm tid 10 sek. A33 TS Tidschema för Olåst A34 TS Tidschema för Gruppkod A35 TS Tidschema för Kort A36 TS Tidschema för Kort+PIN A37 TS Tidschema för Bistabil funktion 3 Tryck på B för att lämna programmeringsläget.

46 46 BC615 Teknisk handbok Utskrift av inloggade kort 1 Ställ BC615 i programmeringsläge. 2 Tryck A47. Tryck på B om du vill avbryta utskriften. Förklaring av utskrift: XXXXXXXX TS Kort nummer med tillhörande Tidschema 3 Tryck på B för att lämna programmeringsläget. Utskrift av udda dagar/semesterperioder 1 Ställ BC615 i programmeringsläge. 2 Tryck A48. Tryck på B om du vill avbryta utskriften. Förklaring av utskrift: HOL START DAYS TYPE HOL = Udda dagens/semesterperiodens nummer (01-15) START = Start datum DAYS = Antal dagar (01-21) TYPE = Dagtyp 3 Tryck på B för att lämna programmeringsläget.

47 BC615 Teknisk handbok 47 Förklaring av händelsekoder Händelse kod Förklaring Passage händelser CC Godkänd passage Grupp kod CO Godkänd passage Kort CP Godkänd passage Kort-PIN DU Godkänd passage Kort-PIN. Hotkod använd IC Passage nekad. Tre försök med fel gruppkod NL Passage nekad. Felaktigt kort IP Passage nekad. Kort spärrad. Tre försök med fel PIN-kod TB Passage nekad. Felaktigt tidschema Dörr händelser DF Dörr tvångsöppnad DH Dörr öppen för länge DC Dörr stängd Läsarhändelser TO TC Sabotagekontakt öppen (Larmad) Sabotagekontakt stängd (Normal)

48

49 Programmeringsöversikt Start Steg 1 Steg 2 Steg 3 Steg 4 Steg 5 Steg 6 Steg 7 Steg 8 Steg 9 Bestämma lösenord Öppna BC615 Tryck på knappen SW1 Ange ett sexsiffrigt lösenord Ställ BC615 i programmeringsläge Tryck på B Ange lösenord Ställa in tid och datum Gå till progr. läget Tryck A23 Ange aktuellt datum (ÅÅMMDD) Ange aktuell dagtyp (1-7) Ange aktuell tid (TTMM) Tidzoner Programmera tidzoner Gå till progr. läget Tryck A31 Ange numret på tidzonen Ange starttid för 1:a intervallet (TTMM) Ange sluttid för 1:a intervallet Ange starttid för 2:a intervallet eller tryck på A och gå till steg 8 Ange sluttid för 2:a intervallet Ange dagtyp/e r (1-8) Tryck på B för att avsluta och programmera ny tidzon Tidscheman Programmera tidscheman Gå till progr. läget Tryck A32 Ange numret på tidschemat Ange numren på de tidzoner som ska ingå i tidschemat Tryck på B för att avsluta och programmera nytt tidschema

50 Säkerhetsnivåer Steg 1 Steg 2 Steg 3 Steg 4 Steg 5 Definiera säkerhetsnivån Dörr olåst för valfritt tidschema Gå till progr.läget Tryck A33 Ange numret på tidschemat Definiera säkerhetsnivån Gruppkod för valfritt tidschema Definiera säkerhetsnivån Kort för valfritt tidschema Definiera säkerhetsnivån Kort-PIN för valfritt tidschema Definiera säkerhetsnivån Bistabil för valfritt tidschema Gå till progr.läget Tryck A34 Ange numret på tidschemat Gå till progr.läget Tryck A35 Ange numret på tidschemat Gå till progr.läget Tryck A36 Ange numret på tidschemat Gå till progr.läget Tryck A37 Ange numret på tidschemat Kort Logga in kort med kort Gå till progr.läget Tryck A01 Ange numret på tidschemat Logga in kort utan kort Gå till progr.läget Tryck A03 Ange numret på tidschemat Logga in kortserie Gå till progr.läget Tryck A04 Ange numret på tidschemat Spärra kort med kort Gå till progr.läget Tryck A14 Dra/presentera kortet Spärra kort utan kort Gå till progr.läget Tryck A16 Ange kortnumret Dra/presentera kortet Ange kortnumret (8 siffror) Ange första kortnumret i serien (8 siffror) Ange sista kortnumret i serien

51 Gruppkod Steg 1 Steg 2 Steg 3 Steg 4 Steg 5 Steg 6 Programmera gruppkod Gå till progr.läget Tryck A21 Ange numret på tidschemat Ange gruppkoden Ändra gruppkod Gå till progr.läget Tryck A21 Ange numret på tidschemat Ange den gamla koden Ange ny kod Radera gruppkod Gå till progr.läget Tryck A21 Ange befintlig kod Tryck 0000 Helgdagar/semesterperioder Programmera helgdagar/semesterperioder Gå till progr.läget Tryck A51 Ange numret på helgdagen/semesterperioder Ange datum (MMDD) Ange antal dagar inklusive startdatum, t ex 01 Ange dagtyp (1-8) Radera enskilda helgdagar/semesterperioder Radera alla helgdagar/semesterperioder Gå till progr.läget Tryck A52 Ange numret på helgdagen/semesterperioder Gå till progr.läget Tryck A55 Tryck A55 en gång till

52 Andra funktioner Steg 1 Steg 2 Steg 3 Steg 4 Steg 5 Ställa in öppningstid Gå till progr.läget Tryck A28 Ange antal sekunder (01-99) Ställa in dörrlarmstid Gå till progr.läget Tryck A29 Ange antal sekunder (01-99) Summer på/av Gå till progr.läget Tryck A65 1 = summer på 0 = summer av Omräkningsfaktor Gå till progr.läget Tryck A24 Ange en 4-siffrig omräkningsfaktor Kortparametrar Gå till progr.läget Tryck A97 Ange startposition (01-40) Byta lösenord Gå till progr.läget Tryck A27 Ange nytt lösenord (6 siffror) Ange antal positioner som ska läsas (1-8) Ange nytt lösenord en gång till Radera minnet Öppna BC615 Tryck på och håll ner knappen SW1 tills ett pip hörs Tryck på kortläsarens knappsats Tryck på kortläsarens knappsats en gång till

53 Utskrifter Steg 1 Steg 2 Steg 3 Steg 4 Steg 5 Utskrift av senaste händelser sorterade på datum Gå till progr.läget Tryck A41 Tryck på B för att avbryta utskriften om så önskas Utskrift av programmerade gruppkoder Utskrift av programmerade tidzoner, tidscheman och utskriftstidzoner Utskrift av tid och datum, adress, öppningstid och dörrlarmstid Gå till progr.läget Tryck A44 Tryck på B för att avbryta utskriften om så önskas Gå till progr.läget Tryck A45 Tryck på B för att avbryta utskriften om så önskas Gå till progr.läget Tryck A46 Tryck på B för att avbryta utskriften om så önskas Utskrift av inloggade kort Gå till progr.läget Tryck A47 Tryck på B för att avbryta utskriften om så önskas Utskrift av programmerade helgdagar Gå till progr.läget Tryck A48 Tryck på B för att avbryta utskriften om så önskas

54 54 BC615 Teknisk handbok Daglig användning Inpassering För att öppna dörren ska användaren göra följande: Ange en fyrsiffrig gruppkod (om Gruppkod är aktuell säkerhetsnivå). Dra/presentera ditt kort (om Kort är aktuell säkerhetsnivå). Dra/presentera ditt kort och ange en personlig kod som hör till kortet (om Kort + PIN är aktuell säkerhetsnivå). Om fel kod anges tre gånger i följd spärras kortet automatiskt och måste loggas in igen. Bistabil funktion Om bistabil funktion är aktiverad kan användaren öppna dörren på något av de sätt som beskrivs ovan (beror på aktuell säkerhetsnivå). Dörren förblir öppen tills en användare (behöver inte vara samma som öppnade dörren) på nytt använder ett kort/anger en kod eller tills en annan säkerhetsnivå startar. Välja/ändra PIN-kod Så här väljer/ändrar du din personliga PIN-kod (i Bewator Entroinstallationer ställer man in PIN-koden från PC:n): 1 Tryck på A på kortläsarens knappsats. 2 Dra/presentera ditt kort vid kortläsaren. 3 Om det är första gången du väljer en PIN-kod för detta kort, tryck Annars trycker du din nuvarande kod. 4 Ange din (nya) kod med fyra siffror. 5 Ange koden igen. Nu har du valt en PIN-kod för ditt kort.

55 BC615 Teknisk handbok 55 Hotkod Så här aktiverar den inpasserande larmutgången för hotkod om han eller hon tvingas öppna dörren under hot (fungerar endast under säkerhetsnivån Kort + PIN): Dra/presentera ditt kort vid kortläsaren och ange din vanliga PIN-kod, men lägg till 1 till den sista siffran i koden. Exempel 1: Om PIN-koden är 1234, tryck 1235 i stället. Exempel 2: Om PIN-koden är 1239, tryck 1230 i stället. När en hotkod anges öppnas dörren samtidigt som larmutgången aktiveras (ett larm går iväg till ett vaktbolag eller liknande). Larmutgången kommer att vara aktiverad tills den återställs genom att någon går in i programmeringsläge.

56 56 BC615 Teknisk handbok Felsökningsschema Problem Möjlig orsak Åtgärd Röd, gul och grön lysdiod blinkar när strömmen är på. Går ej att komma till programmeringsläget. Röd lysdiod tänds efter två försök. Grön lysdiod tänds efter en korrekt inpassering men dörren öppnas inte. Ett kort används i kortläsaren men inget händer. Inget pip hörs. Ett kort används i kortläsaren, ett pip hörs men inget händer. Knapp intryckt. Fel på minnet. Fel lösenord. Fel på låset. Bygeln mellan plintnr 1 och 4 i kortläsaren saknas. Läsarhuvudet sitter löst. Läsarhuvudet är smutsigt. Läsarhuvudet är skadat. Kortet är inte inloggat. Kort + PIN är den aktuella säkerhetsnivån och kortet saknar PIN-kod. Justera knappen. Byt kortläsare. Välj ett annat lösenord. Kontrollera kabeln mellan kortläsare och lås. Byt lås. Sätt dit bygeln. Sätt fast läsarhuvudet. Rengör läsarhuvudet med ett speciellt rengöringskort. Byt kortläsare eller läsarhuvud. Logga in kortet. Välj en PIN-kod.

57 BC615 Teknisk handbok 57 Tekniska data Strömförsörjning: Maximal strömförbrukning: Låsrelä: 8 24V AC, V DC. BC615: 70 ma. BC615-Cotag & BC615-EM: 120 ma. Max 2A, 30 V DC. Utgång för hotkod: Utgång för larm: Sabotageswitch: Öppen kollektor till 0 volt. Max 500 ma, 30 V DC. Öppen kollektor till 0 volt. Max 500 ma, 30 V DC. Max 1A, 30 V DC. Ingångar: Normalt höga. Aktiva när de är låga, dvs 0V. Extern styrning av röd lysdiod: Galvaniskt isolerad V DC. Kommunikationsport: RS-232 (skrivare, PC eller system). Temperaturområde: BC615: 35 C till +50 C BC615-Cotag & BC615-EM: 30 C till +50 C (vid 90 % luftfuktighet). Kapslingens skyddsklass: IP54 Mått: 108 x 160 x 45 mm (BxHxD). Systemkrav: 486 processor (Pentium rekommenderas) 32 MB RAM Minst 20 MB ledigt diskutrymme 3,5-tums diskettenhet VGA-skärm Seriell port Windows 95 (OSR2)

58 58 BC615 Teknisk handbok Listor Tidzoner Nr (01-15) Namn 1:a intervallet Från Till 2:a intervallet Från Till Dagtyp/er Exempel: Nr (01-15) Namn 1:a intervallet Från Till 2:a intervallet Från Till Dagtyp/er 01 Arbetstid

59 BC615 Teknisk handbok 59 Tidscheman Nr (01-15) Namn Innehåller tidzonerna Exempel: Nr (01-15) Namn Innehåller tidzonerna 01 Kontorspersonalen I exemplet ovan ingår tidzonerna 1, 2, 3 och 5 i tidschema 1.

60 60 BC615 Teknisk handbok Säkerhetsnivåer Nivå Dörr olåst Gruppkod Kort Kort + PIN Bistabil Tidschema Speciella inställningar Funktion Inställning Leveransinställning Lösenord Gruppkod Öppningstid Dörrlarmstid Ingen 7 sek Summer Av (0) På (1) På 10 sek
