1 LBP-1210 Laserskrivare Användarhandbok VIKTIGT: Läs denna handbok noggrant. Använd handboken som referensmaterial.

2 Copyright Copyright 2002 Canon Inc. All information i handboken är copyright-skyddad. Ingen del av denna skrift får reproduceras, överföras, transkriberas, lagras i databas eller översättas till något språk eller datorspråk, i någon form eller på något sätt, elektroniskt, mekaniskt, magnetiskt, optiskt, kemiskt, manuellt eller på annat sätt, utan föregående skriftligt tillstånd från Canon. Obs Canon lämnar inga som helst garantier med avseende på denna handbok. Canon kan inte hålla ansvariga för fel häri eller följdskador eller olyckor som beror på informationen i handboken. Informationen häri får inte reproduceras helt eller delvis utan föregående skriftligt tillstånd från Canon. Varumärken LBP, Canon, LASER SHOT och Canons logotyp är varumärken som tillhör Canon Inc. Microsoft, Windows, och Windows NT är antingen registrerade varumärken eller varumärken som tillhör Microsoft Corporation i USA och/eller andra länder. Övriga märken och produktnamn är varumärken eller registrerade varumärken och tillhör respektive företag. I handboken kallas Microsoft, Microsoft Windows och Microsoft Windows NT för Microsoft, Windows respektive Windows NT. ii

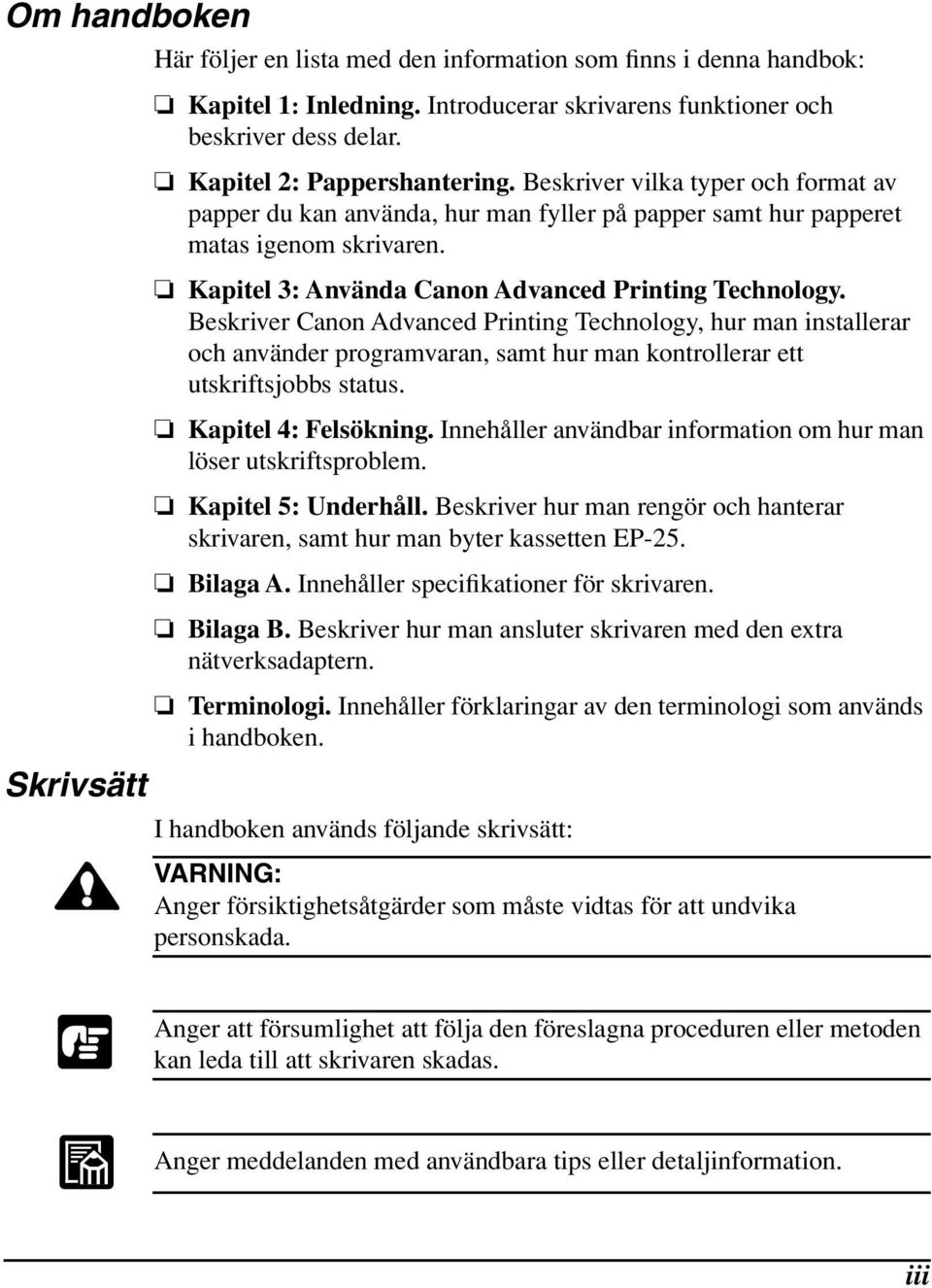

3 Om handboken Skrivsätt Här följer en lista med den information som finns i denna handbok: Kapitel 1: Inledning. Introducerar skrivarens funktioner och beskriver dess delar. Kapitel 2: Pappershantering. Beskriver vilka typer och format av papper du kan använda, hur man fyller på papper samt hur papperet matas igenom skrivaren. Kapitel 3: Använda Canon Advanced Printing Technology. Beskriver Canon Advanced Printing Technology, hur man installerar och använder programvaran, samt hur man kontrollerar ett utskriftsjobbs status. Kapitel 4: Felsökning. Innehåller användbar information om hur man löser utskriftsproblem. Kapitel 5: Underhåll. Beskriver hur man rengör och hanterar skrivaren, samt hur man byter kassetten EP-25. Bilaga A. Innehåller specifikationer för skrivaren. Bilaga B. Beskriver hur man ansluter skrivaren med den extra nätverksadaptern. Terminologi. Innehåller förklaringar av den terminologi som används i handboken. I handboken används följande skrivsätt: VARNING: Anger försiktighetsåtgärder som måste vidtas för att undvika personskada. Anger att försumlighet att följa den föreslagna proceduren eller metoden kan leda till att skrivaren skadas. Anger meddelanden med användbara tips eller detaljinformation. iii

4 Säkerhetsinformation FCC-meddelande ( V-modellen) Laser Beam Printer, Model L10721A This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Note This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment to an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. Use of shielded cable is required to comply with class B limits in Subpart B of Part 15 of FCC Rules. Do not make any changes or modifications to the equipment unless otherwise specified in the manual. If such changes or modifications should be made, you could be required to stop operation of the equipment. iv

5 FCC-meddelande ( V-modellen) This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference, in which case the user will be required to correct the interference at his own expense. Use of shielded cable is required to comply with Class A limits in Subpart B of Part 15 of FCC Rules. Do not make any changes or modifications to the equipment unless otherwise specified in this guide. If such changes or modifications should be made, you could be required to stop operation of the equipment. EMC-meddelande ( V-modellen) This equipment has been tested in a typical system to comply with the technical requirements of EMC Directive. Use of shielded cable is necessary to comply with the technical requirements of EMC Directive. Det internationella ENERGY STAR-programmet för kontorsutrustning Som ENERGY STAR-partner har Canon Inc. fastslagit att denna produkt uppfyller ENERGY STARs riktlinjer för energiförbrukning. ENERGY STAR-programmet för kontorsutrustning är ett internationellt program som befrämjar energibesparing hos datorer och annan kontorsutrustning. Programmet stödjer utveckling och spridning av produkter med funktioner som effektivt minskar energikonsumtionen. Det är ett öppet system som företag frivilligt kan delta i. Målprodukterna är kontorsutrustning som datorer, bildskärmar, skrivare, faxapparater och kopiatorer. Dess standard och logotyper är gemensamma för de deltagande länderna. v

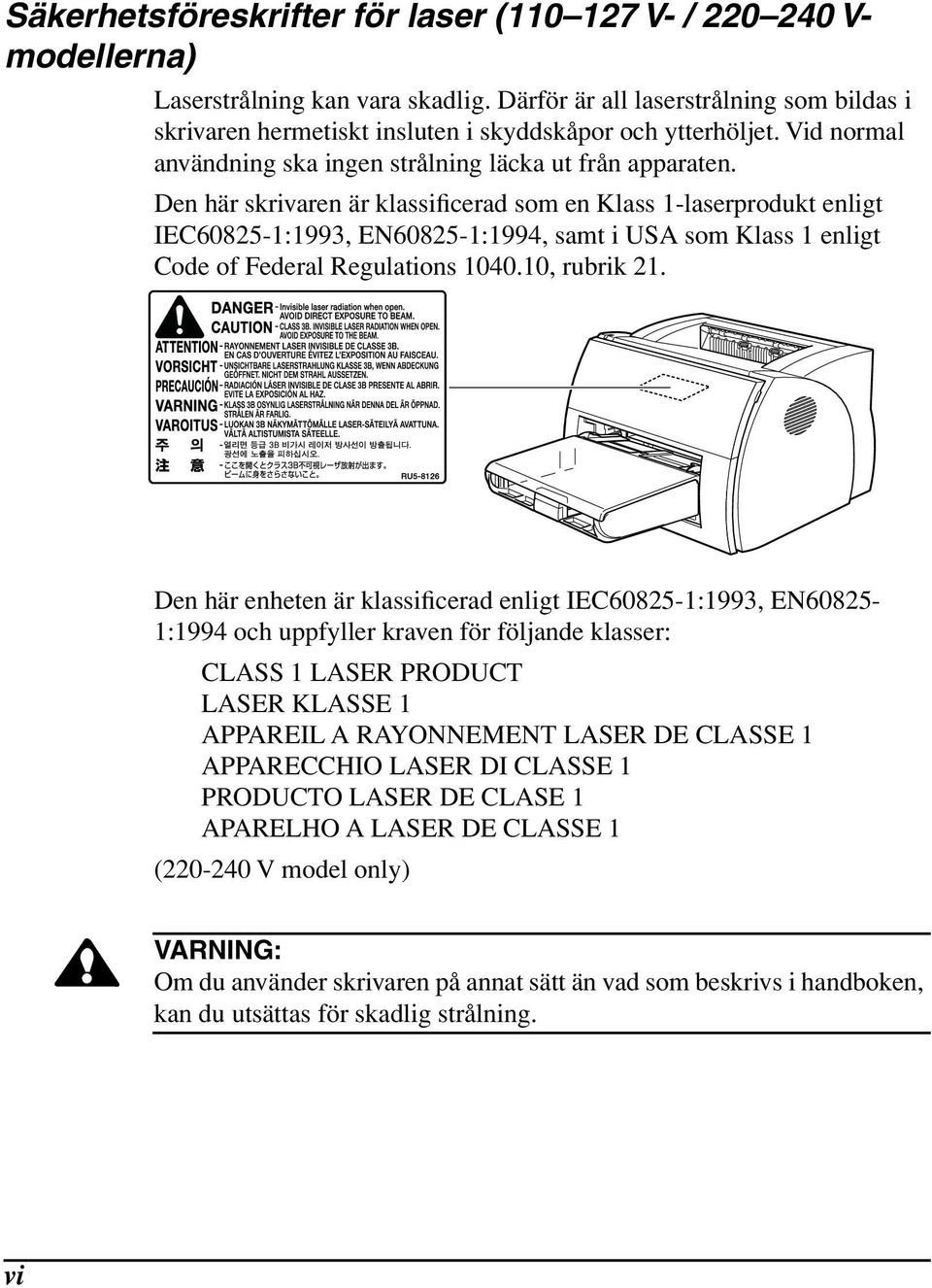

6 Säkerhetsföreskrifter för laser ( V- / V- modellerna) Laserstrålning kan vara skadlig. Därför är all laserstrålning som bildas i skrivaren hermetiskt insluten i skyddskåpor och ytterhöljet. Vid normal användning ska ingen strålning läcka ut från apparaten. Den här skrivaren är klassificerad som en Klass 1-laserprodukt enligt IEC :1993, EN :1994, samt i USA som Klass 1 enligt Code of Federal Regulations , rubrik 21. Den här enheten är klassificerad enligt IEC :1993, EN :1994 och uppfyller kraven för följande klasser: CLASS 1 LASER PRODUCT LASER KLASSE 1 APPAREIL A RAYONNEMENT LASER DE CLASSE 1 APPARECCHIO LASER DI CLASSE 1 PRODUCTO LASER DE CLASE 1 APARELHO A LASER DE CLASSE 1 ( V model only) VARNING: Om du använder skrivaren på annat sätt än vad som beskrivs i handboken, kan du utsättas för skadlig strålning. vi

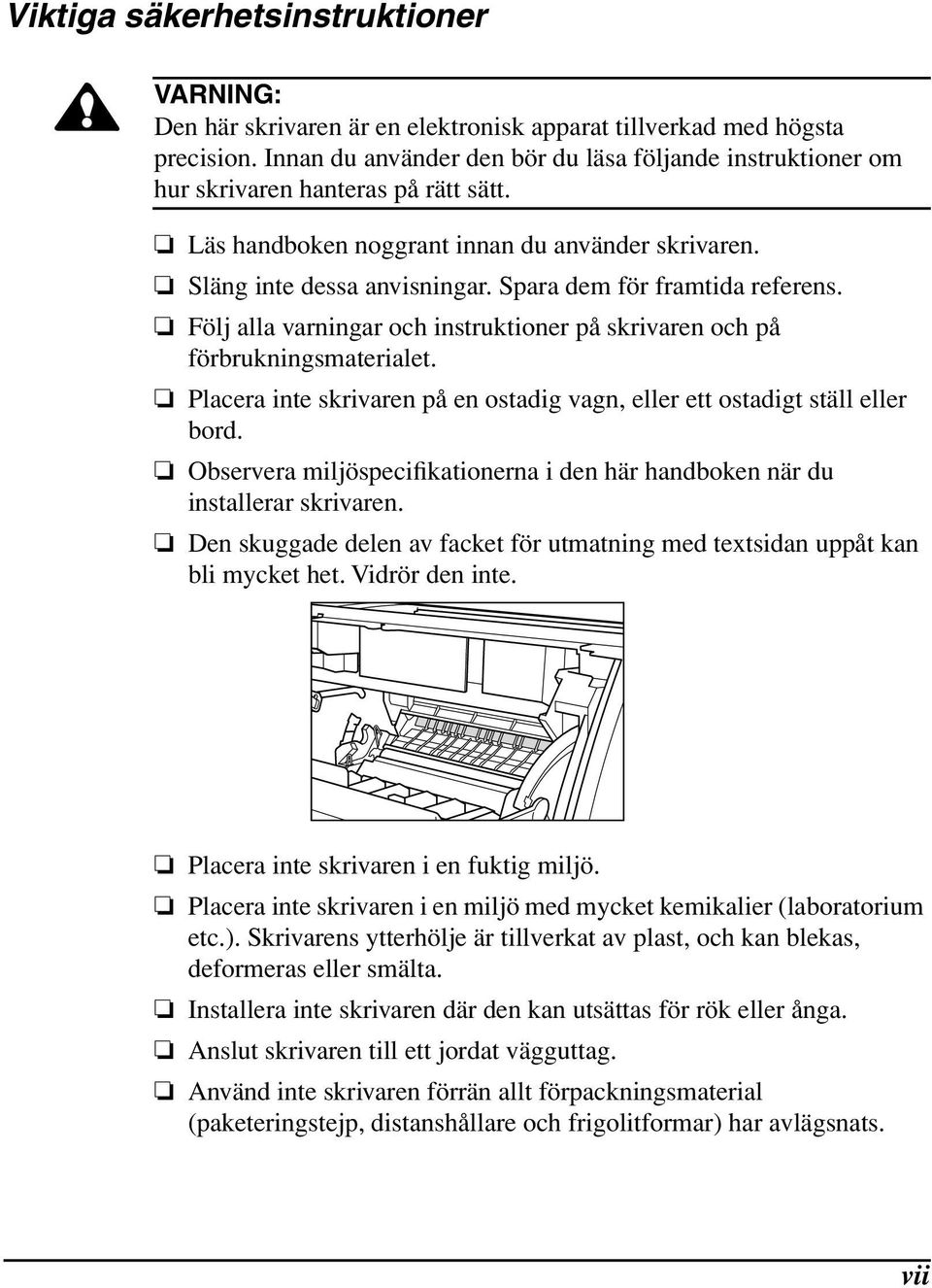

7 Viktiga säkerhetsinstruktioner VARNING: Den här skrivaren är en elektronisk apparat tillverkad med högsta precision. Innan du använder den bör du läsa följande instruktioner om hur skrivaren hanteras på rätt sätt. Läs handboken noggrant innan du använder skrivaren. Släng inte dessa anvisningar. Spara dem för framtida referens. Följ alla varningar och instruktioner på skrivaren och på förbrukningsmaterialet. Placera inte skrivaren på en ostadig vagn, eller ett ostadigt ställ eller bord. Observera miljöspecifikationerna i den här handboken när du installerar skrivaren. Den skuggade delen av facket för utmatning med textsidan uppåt kan bli mycket het. Vidrör den inte. Placera inte skrivaren i en fuktig miljö. Placera inte skrivaren i en miljö med mycket kemikalier (laboratorium etc.). Skrivarens ytterhölje är tillverkat av plast, och kan blekas, deformeras eller smälta. Installera inte skrivaren där den kan utsättas för rök eller ånga. Anslut skrivaren till ett jordat vägguttag. Använd inte skrivaren förrän allt förpackningsmaterial (paketeringstejp, distanshållare och frigolitformar) har avlägsnats. vii

8 Endast V-modellen: Produkten är utrustad med en nätkontakt med ett tredje stift för jord. Av säkerhetsskäl passar denna typ av kontakt bara i jordade vägguttag. Om inte kontakten passar i vägguttaget, bör du låta en elektriker byta ut uttaget. Genomför inga lösningar som motverkar syftet med den jordade kontakten. Endast V-modellen: Använd endast en godkänd nätkabel till denna utrustning. För strömstyrkor upp till 6 A, bör du använda minst H05VV-F 3G 0,75 mm 2 eller H05VVH2-F 3G 0,75 mm 2. Stäng av skrivaren innan du sätter i eller tar bort nätkabeln eller gränssnittskabeln. Stäng av skrivaren innan du tar bort nätkabeln vid flyttning. Linda upp nätkabeln innan du ansluter den, annars kan det leda till skada, överhettning, kortslutning eller brand. Se till att nätkabeln sitter ordentligt i vägguttaget, eftersom brännbart material i öppningen medför brandfara. Undvik att använda förlängningskabel. Om du måste använda förlängningskabel bör du vidta följande försiktighetsåtgärder. Underlåtande att göra detta kan leda till överhettning, brand eller spänningsfall. Överstig inte den högsta tillåtna strömstyrkan för förlängningskabeln. Använd en kort förlängningskabel. Anslut inte flera förlängningskablar med varandra. Kontrollera att den totala strömstyrkan av de anslutna produkterna till förlängningskabeln inte överstiger dess tillåtna nivå. Skrivarens ytterhölje har öppningar för ventilation. Dessa får inte blockeras eller övertäckas. Detta kan påverka funktionen och leda till överhettning. Öppningarna kan blockeras om skrivaren placeras på en säng, soffa, matta eller liknande yta. viii

9 Skrivaren bör aldrig placeras nära eller ovanför ett värmeelement, regulator eller öppen låga. Den bör inte byggas in, såvida inte god ventilation kan upprätthållas. Ventilationsöppningar Kontrollera etiketten med anvisning om spänningsstyrka innan du ansluter skrivaren. Se till att värdet på etiketten motsvarar strömkällans spänning. Etiketten sitter på skrivarens baksida. Kontakta närmaste auktoriserade leverantör eller inköpsstället om etiketten saknas. Dra nätkabeln så att det inte är någon risk att någon snubblar på den eller att den kommer i kläm om föremål placeras på eller mot den. Var särskilt noga med kontakten, vägguttaget och det ställe där kabeln kommer ut ur enheten. Håll nätkabeln och kablarna utom räckhåll för barn. Hantera inte kontakterna med fuktiga händer. Om skrivaren inte ska användas under en längre tidsperiod, bör du av säkerhetsskäl stänga av den och dra ut nätkabeln. Dra ut nätkabeln ur vägguttaget innan du rengör den. Spreja inte rengöringsvätska eller aerosolrengöring direkt på ytterhöljet eller öppningarna, eftersom sprejen kan tränga in i skrivaren och förorena inre delar. Använd en fuktig trasa vid rengöring. Stoppa aldrig in objekt i skrivaren genom ytterhöljets öppningar, eftersom de kan komma i kontakt med strömförande delar eller orsaka kortslutning. Detta kan leda till brand eller elektriska stötar. Spill aldrig någon form av vätska i skrivaren. Dra ut nätkabeln och kontakta kvalificerad servicepersonal i följande situationer: Om nätkabeln eller kontakten är skadade. Om du spillt vätska i skrivaren. Om skrivaren utsatts för vatten. ix

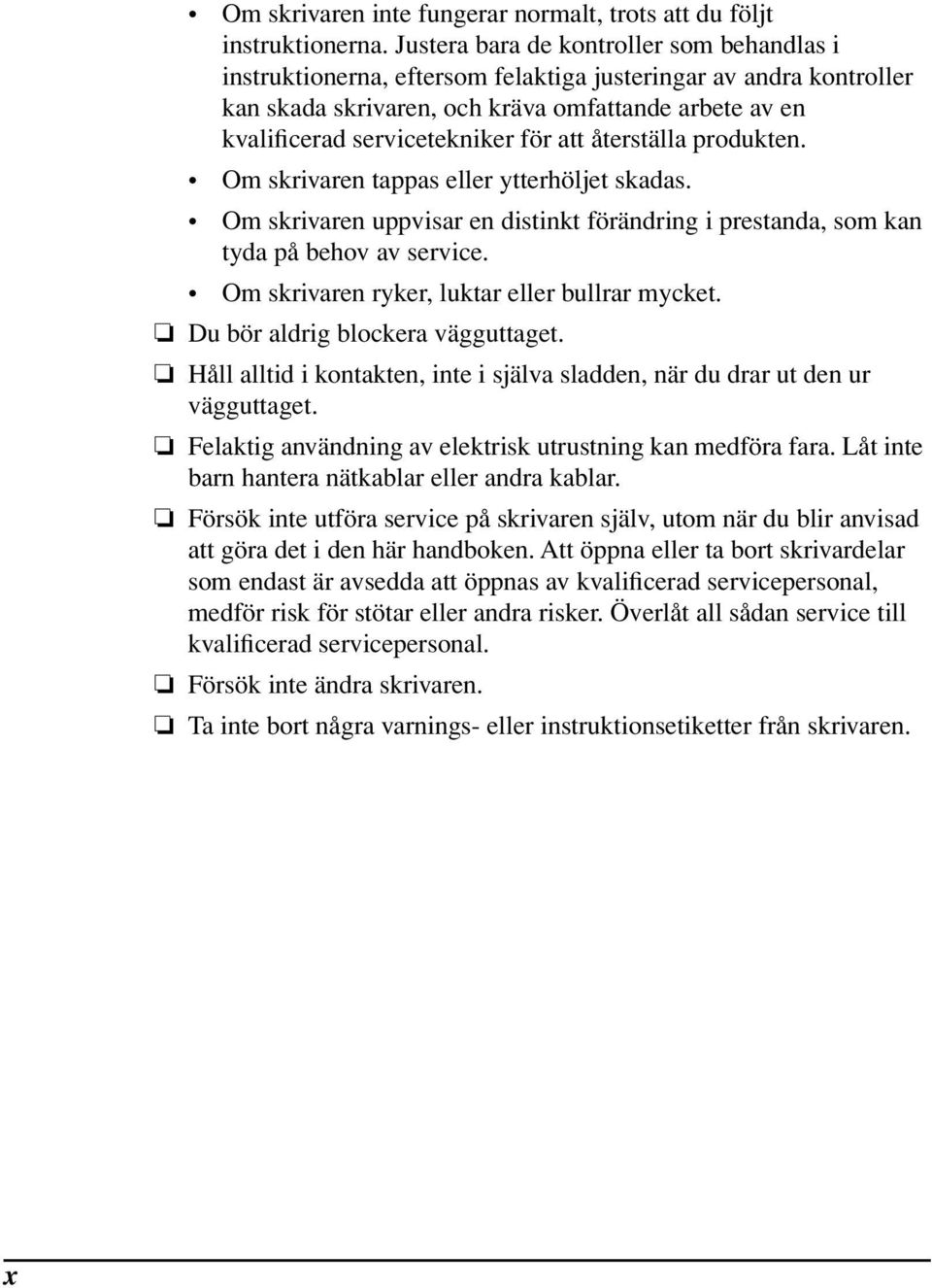

10 Om skrivaren inte fungerar normalt, trots att du följt instruktionerna. Justera bara de kontroller som behandlas i instruktionerna, eftersom felaktiga justeringar av andra kontroller kan skada skrivaren, och kräva omfattande arbete av en kvalificerad servicetekniker för att återställa produkten. Om skrivaren tappas eller ytterhöljet skadas. Om skrivaren uppvisar en distinkt förändring i prestanda, som kan tyda på behov av service. Om skrivaren ryker, luktar eller bullrar mycket. Du bör aldrig blockera vägguttaget. Håll alltid i kontakten, inte i själva sladden, när du drar ut den ur vägguttaget. Felaktig användning av elektrisk utrustning kan medföra fara. Låt inte barn hantera nätkablar eller andra kablar. Försök inte utföra service på skrivaren själv, utom när du blir anvisad att göra det i den här handboken. Att öppna eller ta bort skrivardelar som endast är avsedda att öppnas av kvalificerad servicepersonal, medför risk för stötar eller andra risker. Överlåt all sådan service till kvalificerad servicepersonal. Försök inte ändra skrivaren. Ta inte bort några varnings- eller instruktionsetiketter från skrivaren. x

11 Driftsmiljö Tänk på följande när du väljer en plats för skrivaren: Kontrollera att underlaget är plant och stadigt. Ta hänsyn till följande när skrivaren är ansluten till ett vägguttag: Temperatur: 7,5 C-35 C Relativ luftfuktighet: 5-90% utan kondensation Kontrollera att platsen är väl ventilerad. Skrivaren ska inte stå i direkt drag. Undvik att placera skrivaren på följande platser: Under direkt solljus, nära värmeelement, luftkonditionerare eller öppen låga. Starkt ljus inne i skrivaren kan förstöra trummans yta, vilket försämrar utskriften. I närheten av magneter eller utrustning som alstrar magnetiska fält. Där den kan utsättas för vibrationer. I dammiga miljöer eller där luften innehåller höga värden av salt eller frätande gaser. I närheten av vattenledningar eller kylskåp. Om luftfuktigheten är lägre än 30% bör du använda en luftfuktare eller en antistatisk matta som förebygger statisk elektricitet. Om rumstemperaturen stiger plötsligt, eller om skrivaren flyttas från en kall och torr plats till en varm och fuktig, kan kondensation bildas inne i skrivaren, vilket kan medföra problem med pappersmatningen eller försämra utskriften. I vissa fall kan skrivarfel uppstå. För att förhindra detta bör du låta skrivaren vänja sig vid den nya temperaturen minst en timme innan du använder den. xi

12 Ta hänsyn till följande när skrivaren inte är ansluten till vägguttaget: Temperatur: 0 C-35 C. Relativ luftfuktighet: 35-85% utan kondensation. Lyfta skrivaren VARNING: Lyft inte skrivaren genom att hålla i frampanelen eller i fram- och baksidan. Detta kan skada skrivaren eller leda till personskada om du tappar skrivaren. Ta alltid bort EP-25-kassetten före flytt, och förvara den i sin ursprungliga skyddspåse eller linda in den i tjockt tyg för att skydda den från starkt ljus. xii

13 Innehåll Kapitel 1 Inledning... 1 Skrivarens funktioner... 2 Skrivarens delar... 4 Framifrån... 4 Bakifrån... 4 Skrivarens insida... 5 Kapitel 2 Pappershantering... 7 Pappersspecifikationer... 8 Vanligt papper... 9 Overheadfilm... 9 Etiketter Kuvert Vykort Lagring av papper Pappersbana Välja pappersutmatning Utmatning med textsidan nedåt Utmatning med textsidan uppåt Fylla på papper i kassetten Fylla på kuvert i kassetten Fylla på papper manuellt Kapitel 3 Använda Canon Advanced Printing Technology Installera CAPT Windows 95/98/Me Plug and Play Guiden Lägg till skrivare Windows NT 4.0/2000/XP Windows 2000 Plug and Play Windows XP Plug and Play Windows NT 4.0 Guiden Lägg till skrivare Windows 2000 Guiden Lägg till skrivare Windows XP Guiden Lägg till skrivare Anslutning av en LBP-1210 som redan har anslutits till nätverket Nätverksnedläsning Guiden Lägg till skrivare i Windows 95/98/Me Guiden Lägg till skrivare i Windows NT xiii

14 Guiden Lägg till skrivare i Windows Guiden Lägg till skrivare i Windows XP Dela skrivare Ansluta LBP-1210 som nätverksskrivare Visa status Gruppen Canon LASER SHOT LBP Skriva ut med CAPT Skrivaregenskaper i Windows 95/98/Me Windows NT 4.0/2000/XP-skrivaregenskaper och standard dokumentegenskaper* Visa status för ett utskriftsjobb Öppna statusfönstret Använda statusfönstret för LBP Nätverksskrivarstatus Statusfönsterikonen Stänga statusfönstret Meddelanden Kapitel 4 Felsökning Söka Information Papper som fastnat Hitta papper som fastnat Ta bort papper som fastnat Problem med utskriftskvalitet Utskriften har vertikala vita streck Utskriften har svarta fläckar Utskriften är för ljus Utskriften är för mörk Problem med skrivaren Problem med CAPT Meddelanden i CAPT Använda felsökare Avinstallera CAPT Kapitel 5 Underhåll Hantera och rengöra skrivaren Hantera skrivaren Rengöra skrivaren EP-25-kassett Riktlinjer för förvaring Riktlinjer för hantering Byta EP-25-kassett xiv

15 Rengöring Bilagor A Skrivarspecifikationer Bilagor B Extra tillbehör Nätverksadapter Terminologi Sakregister xv

16 xvi

17 Kapitel 1 Inledning Inledning Tack för att du köpt Canons laserskrivare LBP I det här kapitlet beskrivs skrivaren och dess funktioner. Din nya laserskrivare har många avancerade funktioner, inklusive CAPT (Canon Advanced Printing Technology). CAPT ger dig direkt tillgång till skrivarinformation. LBP-1210 ger oöverträffad utskriftskvalitet, flexibel pappershantering, energisnål utskrift och problemfri drift. Kapitel 1 Inledning 1

18 Skrivarens funktioner Hos LBP-1210 är följande funktioner integrerade till ett flexibelt utskriftssystem: Snabb start Skrivaren är klar att skriva ut mindre än 8 sekunder efter att du slagit på den och skriver ut den första kopian på mindre än 10 sekunder. Det innebär att du kan skriva ut dokument snabbt och effektivt. Imponerande utskriftsresultat Tack vare CAPT (Canon Advanced Printing Technology) ger upplösningen 600 dpi snygga och laserskarpa utskrifter med en hastighet av 14 sidor per minut. Låg strömförbrukning Skrivaren har ett effektivt energihanteringssystem. Strömförbrukningen är mycket låg, särskilt i vänteläge. Snygg och kompakt utformning Skrivaren kombinerar kompakt och lättanvänd funktion med en stilren och snygg utformning. Den lilla yta den tar i anspråk ger dig mer arbetsutrymme. Skrivarprogramvaran CAPT CAPT är enkel att installera, och du kan använda den till att ange egna pappersformat, lägga punktgrafik över dokument (du kan t.ex. skriva ut en logotyp på varje sida), skriva ut upp till nio sidor på samma pappersark och växla enkelt mellan komplicerade inställningar med hjälp av användardefinierade profiler. Statusfönstret ger dig talade meddelanden om dina utskriftsjobb, också i nätverk. 2 Inledning Kapitel 1

19 Tyst drift Den tysta driften gör skrivaren idealisk, också i öppna kontorsmiljöer. Flexibel pappershantering Både kassetten och facket för manuell inmatning hanterar vanligt papper av olika format A4, B5, Letter eller Executive liksom overheadfilm, etiketter, kuvert, vykort och annat specialpapper. Kassetten rymmer upp till 250 ark vanligt papper med vikten 64 g/m 2 och en högsta bunttjocklek på 25 mm. Vid manuell matning matas arken ett i taget. Utmatningen kan ske med textsidan nedåt eller uppåt. Inledning Direkt nätverksanslutning Med det extra nätverkskortet kan du ansluta direkt till LBP-1210 i ett nätverk, utan att behöva gå via en server. Kapitel 1 Inledning 3

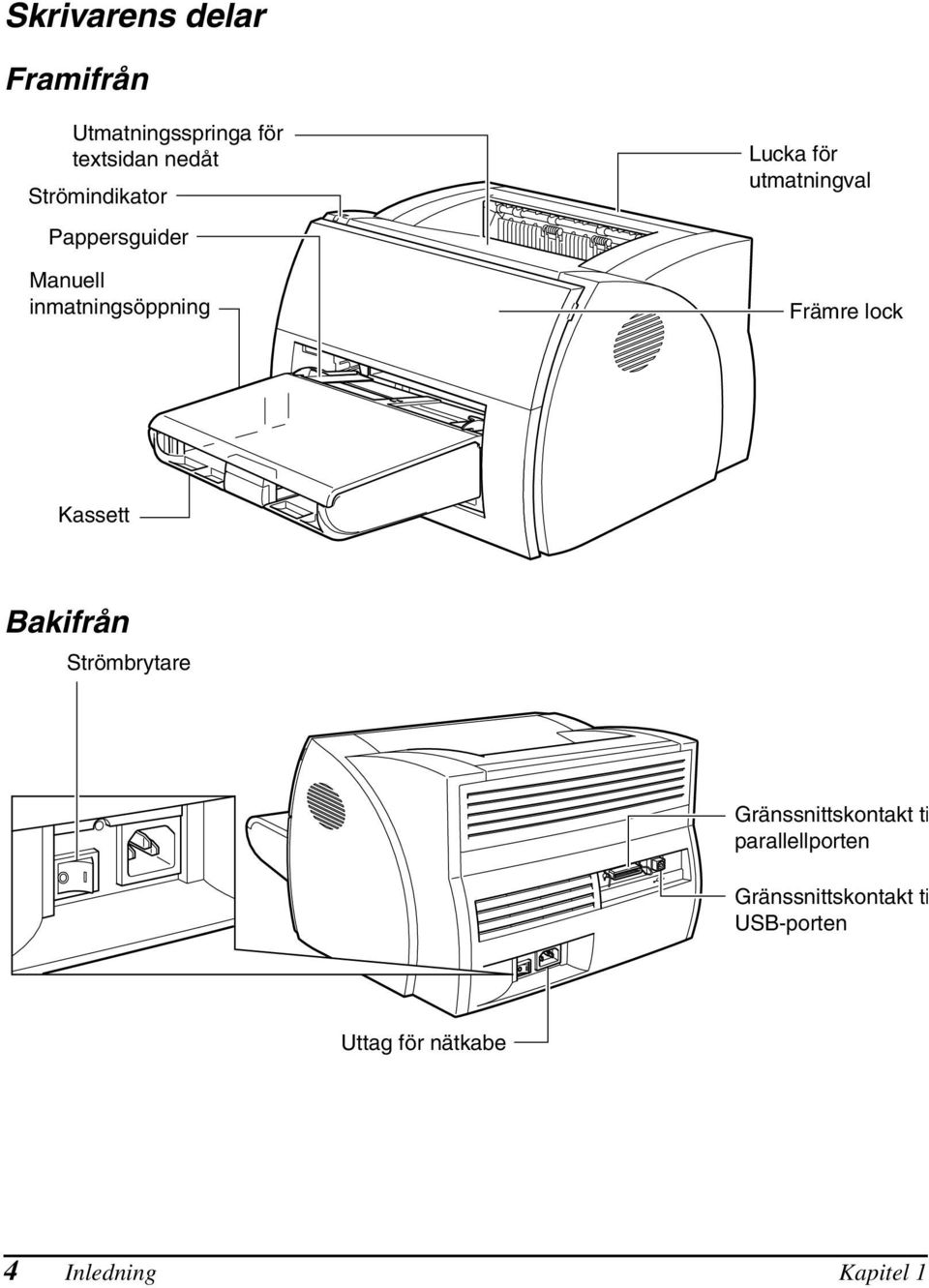

20 Skrivarens delar Framifrån Utmatningsspringa för textsidan nedåt Strömindikator Pappersguider Manuell inmatningsöppning Lucka för utmatningval Främre lock Kassett Bakifrån Strömbrytare Gränssnittskontakt ti parallellporten Gränssnittskontakt ti USB-porten Uttag för nätkabe 4 Inledning Kapitel 1

21 Skrivarens insida Överföringsrulle Inledning Fixeringsenhet Mer information om skrivarinstallation finns i Komma igång. Kapitel 1 Inledning 5

22 6 Inledning Kapitel 1

23 Kapitel 2 Pappershantering Det här kapitlet beskriver hur du väljer de olika sorters papper som kan användas i skrivaren och hur du fyller på dem i skrivaren. Kapitlet innehåller följande information: Pappersspecifikationer Lagring av papper Pappersbana Välja pappersutmatning Fylla på papper i kassetten Fylla på papper manuellt Pappershantering Kapitel 2 Pappershantering 7

24 Pappersspecifikationer Kontrollera att det papper du använder uppfyller följande krav. Skrivhastigheten kan variera beroende på: pappersformat, papperstyp eller antal sidor som skrivs ut. Detta är till följd av de skyddsfunktioner som arbetar för att förhindra olika problem, t.ex. haveri på grund av överhettning. Påfyllning Typ Storlek Vikt (g/m 2 ) Kapacitet Kassett Vanligt papper Letter, A4, Executive, B Max-höjd: 25 mm (Ca 250 ark 64 g/m 2 papper) Kuvert 98 x 162 mm till 176 x 250 mm (COM 10, Monarch-kuv, DL, B5, C5) -- Max-höjd: 25 mm Vykort 100 x 148 mm -- Max-höjd: 25 mm Annan Registerkort: 3" x 5"* -- Max-höjd: 25 mm Manuellt Vanligt papper 76,2 x 127 mm till 216 x 356 mm Inklusive följande standardstorlekar för papper: Letter: 8-1/2" x 11" A4: 210 x 297 mm Executive: 7-1/4" x 10-1/2" B5: 182 x 257 mm ark Manuellt Overheadfilm A ark Etiketter A ark 8 Pappershantering Kapitel 2

25 Påfyllning Typ Storlek Kuvert 98 x 162 till 176 x 250 mm (COM 10, Monarch-kuv, DL, B5, C5) Vikt (g/m 2 ) -- 1 ark Kapacitet Vykort 100 x 148 mm -- 1 ark Annan Registerkort: 3" x 5"* -- 1 ark *Använd endast registerkort som är 0,18 mm till 0,28 mm tjocka. Pappershantering Vanligt papper Följ riktlinjerna nedan vid val av papper: Papper som är för tjockt eller tunt, eller har oregelbunden form, urklipp eller perforeringar ska inte användas. Använd aldrig papper som är fuktigt, har kraftig ytstruktur, är grovt, rivet, skrynklat eller skadat. Glansigt papper eller papper med speciell bestrykning ger inte bra resultat. Laserutskriften sker under hög temperatur för att fixera tonern vid papperet. Använd inte papper som smälter, förångas, smetar av sig, missfärgas eller avger farliga ångor vid temperaturer runt 190 C. Använd inte termo- eller karbonpapper, eller papper med lim, häftklammer, gem eller liknande. Om du använder färgat papper ska du använda papper som inte skadas av hettan från skrivarens fixeringsenhet (ca 190 C). Overheadfilm Tillåtet format är A4. Overheadfilmen måste tåla den värme som genereras av fixeringsenheten (ca 190 C) utan att skadas. Kapitel 2 Pappershantering 9

26 Etiketter Etiketter är papper med tryckkänsligt lim. Tillåtet format är A4. Observera följande när du väljer etikettark: Den sida av etiketten som ska förses med text måste vara tillverkad av vanligt matt papper som liknar kopieringspapper. Papperet etiketterna befinner sig på måste tåla den hetta som genereras av fixeringsenheten (ca 190 C). Detta papper får heller inte vara tillverkat av bestruket papper med en beläggning som kan lossna.. Använd heller inte etiketter med synligt klister, som kan fastna vid EP-25-kassetten eller fixeringsrullen, vilket kan resultera i att etiketten slits loss och att papperet fastnar. Kuvert Följ riktlinjerna nedan vid utskrift på kuvert: Kuverten får inte var försedda med fästen, klämmor eller fönster och inte vara tillverkade av något artificiellt material. Använd inte kuvert som smälter eller missfärgas vid temperaturer runt 190 C, kuvert som avger farliga ångor när de blir varma, eller kuvert som tillsluts med tryckkänsligt klister.. Använd inte kuvert som är skadade, vikta eller skrynklade, eller som har oregelbunden form. Använd inte kuvert i alltför stort format, eller kuvert med vikningar. 10 Pappershantering Kapitel 2

27 Dåligt tillverkade kuvert rekommenderas inte. Pappershantering Vykort Följ riktlinjerna nedan vid utskrift på vykort: Vykorten får inte överskrida 0,28 mm i tjocklek. Vykorten får inte innehålla lim, gem eller häftklamrar. Använd inte vykort som är skadade, böjda eller bestrukna eller har en oregelbunden form. Kapitel 2 Pappershantering 11

28 Lagring av papper Felaktig lagring av papper kan orsaka försämring av papperskvaliteten och utskriften. Tänk därför på följande när du lagrar papper: Lagra oanvänt papper i förpackningen för att skydda det mot fukt. Lagra inte papper direkt på golvet, eftersom golv ofta är fuktiga. Om du är tvungen att lagra papper på en fuktig plats ska du använda en speciellt utformad låda. Lagra papperet på en plan yta för att förhindra att det böjs. Av samma orsak bör du inte stapla papperet för högt. Utsätt inte papperet för direkt solljus eller fuktig miljö. Om papperet flyttas till en plats med helt annan temperatur bör du låta det ligga där en dag före användning, annars kan det lätt vika sig eller skrynklas. 12 Pappershantering Kapitel 2

29 Pappersbana Om du känner till hur papperet transporteras inuti skrivaren blir det lättare att hantera papperspåfyllning och pappersstopp. Ett pappersark kommer in i skrivaren via kassetten eller öppningen för manuell inmatning. Det fortsätter till bildöverföringsområdet där skrivartrumman är statiskt laddad. En laserstråle ändrar den statiska laddningen och tonern fästs vid dessa delar av trumman. När papperet rullar över trumman överförs tonern till papperet. Tonern fixeras sedan vid papperet av fixeringsenheten. Papperet matas slutligen ut antingen via utmatningsfacket för textsidan upp, eller via utmatningsfacket för textsidan nedåt, beroende på vilken utmatningsmetod som valts. Pappershantering Kapitel 2 Pappershantering 13

30 Välja pappersutmatning Använd luckan för utmatningsval till att välja önskad utmatningsmetod, med textsidan uppåt eller nedåt. När luckan är öppen matas färdiga utskrifter ut med textsidan uppåt. När luckan är stängd matas färdiga utskrifter ut med textsidan nedåt. Textsidan nedåt Textsidan uppåt Utmatning med textsidan nedåt Utskrifterna staplas i ordning med textsidan nedåt i utmatningsfacket (som kan rymma högst 125 ark 64 g/m 2 papper). Välj utmatning med textsidan nedåt genom att stänga luckan för utmatningsval. Lägg aldrig tillbaka papper i utmatningsfacket för textsidan nedåt när du tagit bort papperet från facket. Då kan du nämligen skada flikarna i facket. Lägg aldrig papper eller andra föremål i utmatningsfacket för textsidan nedåt. 14 Pappershantering Kapitel 2

31 Utmatning med textsidan uppåt Utskrifterna matas då ut i utmatningsfacket med textsidan uppåt. Det bidrar till att papperet inte böjer sig. Välj utmatning med textsidan uppåt genom att öppna luckan för utmatningsval. Pappershantering Ta inte ut utskrifter medan de fortfarande håller på att matas ut i utmatningsfacket för textsidan uppåt. Öppna eller stäng inte luckan för utmatningsval förrän en utskrift har matats ut ur utmatningsöppningen helt och hållet. Om luckan för utmatningsval öppnas eller stängs medan utskrivning pågår finns det risk för att papperet fastnar. Skrivaren har inget utmatningsfack för utmatning med textsidan uppåt. Färdiga utskrifter måste i detta fall hanteras manuellt. Se till att det finns tillräckligt med utrymme framför utmatningsöppningen för utmatning med textsidan uppåt, så att färdiga utskrifter kan matas ut. Kapitel 2 Pappershantering 15

32 Fylla på papper i kassetten Kassetten rymmer upp till ca 250 ark papper med vikten 64 g/m 2 för utskrifter i stora volymer. Tillåtna pappersformat är A4, B5, Letter och Executive. Dessutom kan kuvert, vykort eller specialpapper med en maximal höjd på 25 mm användas. Välj önskad utmatningsmetod, innan du fyller på papper i kassetten. Mer detaljer finner du i avsnittet Välja pappersutmatning på sidan 14. Följ nedanstående steg för att fylla på papper. 1. Gör i ordning en pappersbunt så att alla ark i ligger kant i kant. Se till att lufta pappersbunten väl. Annars kan utskrivningsproblem uppstå. 16 Pappershantering Kapitel 2

33 2. Ta bort facket för manuell inmatning. Pappershantering 3. Lägg i pappersbunten med sidan för utskrift vänd uppåt. Papperens överkant ska ligga inuti skrivaren. Skjut in bunten i kassetten tills det tar stopp. Fyll inte på mer än 250 ark 64 g/m 2 vanligt papper, och se till att pappersbunten inte är högre än 25 mm. Kapitel 2 Pappershantering 17

34 B5 A4 LTR/LGL 4. Justera pappersguiderna till höger, till vänster och i framkanten i enlighet med aktuellt pappersformat. Justera pappersguiderna så att det inte finns något utrymme mellan pappersguiden och kanten på pappersbunten. 5. Sätt fast facket för manuell inmatning på kassetten. Vid påfyllning av papper måste återstående papper först tas ut ur kassetten. Bunta ihop återstående pappersark med nya före påfyllning. Kassetten är nu klar för inmatning av papper. Information om hur man väljer pappersutmatningsmetod finner du i avsnittet Välja pappersutmatning på sidan Pappershantering Kapitel 2

35 Fylla på kuvert i kassetten Innan du fyller på kuvert Gör så här innan du fyller på kuvert: 1. Lägg kuverten på en flat yta och tryck ner hörnen i den riktning som visas för att platta ut kuverten. Pappershantering 2. Böj kuvertbunten, inklusive alla fyra hörnen, för att göra kuverten mjukare. Rätta till eventuella böjda hörn. Kontrollera alla fyra hörnen. Kapitel 2 Pappershantering 19

36 3. Rätta till kuvertbunten genom att knacka den mot en plan yta. Fylla på kuvert 1. Lägg i kuverten med sidan för utskrift vänd uppåt och fliken till vänster. Kuvertens överkant ska ligga inuti skrivaren. Skjut in bunten i kassetten tills det tar stopp. 20 Pappershantering Kapitel 2

37 2. Justera pappersguiderna till höger, till vänster och i framkanten i enlighet med kuvertformatet. Pappershantering I flertalet tillämpningar kan du välja hur kuverten ska matas in i skrivaren. Kontrollera skrivarinställningarna före utskriftsstart. När du använder C5-kuvert ska du mjuka upp dem genom att försiktigt böja kuvertets båda kanter. Kapitel 2 Pappershantering 21

38 Skjut in kuverten i kassetten i den riktning som visas på bilden. ➁ ➀ ➁ Om kuverten har fliken längs ena långsidan: skjut in kuverten med sidan för utskrift vänd uppåt och fliken till vänster. Om kuverten har fliken längs ena kortsidan: skjut in kuverten med sidan för utskrift vänd uppåt och fliken mot skrivaren. Bilderna nedan visar rätt respektive fel sätt att placera flikarna i en kuvertbunt. Rätt Fliken på varje kuvert ska vara ligga för sig och inte ligga runt kanten på något annat kuvert i bunten. 22 Pappershantering Kapitel 2

39 Fel Om fliken på ett kuvert ligger runt kanterna på andra kuvert i bunten, som i exemplen nedan, kommer kuverten att fastna eller också går de inte att mata in. Överlappande flikar Flikar ligger runt kuverten under Pappershantering Översta fliken ligger runt kuverten under Kapitel 2 Pappershantering 23

40 Fylla på papper manuellt Med den manuella inmatningsöppningen kan du ladda papper manuellt, ett ark i taget. Du kan också mata in overheadfilm, etiketter, kuvert, vykort och andra specialpapper. Dessutom kan vanligt papper matas in, vilket är praktiskt vid utskrift på papper som har ett annat format än de papper som ligger i kassetten. Innan du matar in papper manuellt måste du välja utmatningsmetod. Mer detaljer finner du i avsnittet Välja pappersutmatning på sidan 14. Vänd papperet så att sidan för utskrift är vänd uppåt och så att papperets överkant skjuts in först. Skjut in papperet i det manuella inmatningsfacket tills det ligger på plats (se ➀ på bilderna nedan). Justera pappersguiderna efter papperet (se ➁ på bilderna nedan). ➁ ➁ ➀ ➁ ➀ ➁ Standardpapper Kuvert Den manuella inmatningen har företräde framför kassetten. Du kan ofta ändra inmatningsriktningen med det aktuella programmet. Bekräfta inmatningsriktningen för kuverten innan du påbörjar utskriften. Om ett vykort inte matas in ordentligt i skrivaren, så tryck försiktigt på vykortets överkant mot öppningen för manuell inmatning tills inmatningsrullen griper tag i vykortet och matar in det i skrivaren. Vid utskrift på vykort kan det hända att utskriftskvaliteten för icke-text (t.ex. gråskaliga bilder) blir sämre än normalt. 24 Pappershantering Kapitel 2

41 Tvinga inte in papper i skrivaren, eftersom utskriftsproblem då kan uppstå. Vid kontinuerlig inmatning ska du mata in nästa ark först då föregående ark helt och hållet har matats ut. Om du matar in ett nytt ark innan föregående ark har matats ut kan papperstrassel uppstå. Pappershantering Kapitel 2 Pappershantering 25

42 26 Pappershantering Kapitel 2

43 Kapitel 3 Använda Canon Advanced Printing Technology Det här kapitlet beskriver CAPT (Canon Advanced Printing Technology). Det innehåller följande information: Installera CAPT Skriva ut med CAPT Visa status för ett utskriftsjobb Använda Canon Advanced Printing Technology Kapitel 3 Använda Canon Advanced Printing Technology 27

44 Installera CAPT Om du använder LBP-1210 som lokal skrivare (direkt ansluten till datorn), följer du anvisningarna nedan. Om LBP-1210 redan är ansluten till nätverket och du ska börja använda den, följer du anvisningarna i Anslutning av en LBP-1210 som redan har anslutits till nätverket på sidan 58. Om du ska installera LBP-1210 som nätverksskrivare, följer du anvisningarna i Ansluta LBP-1210 som nätverksskrivare på sidan 62. Windows 95/98/Me Plug and Play Anvisningar för installation med CD-skivan finns i Komma igång. Det följande beskriver installationen med Plug and Play Genom att använda en USB- och en parallellport i en dator som kör Windows 95/98/ Me. Kontrollera det följande före installation av programvara: Starta Windows 95, 98 eller Me. Anslut skrivaren till datorn (se Komma igång för detaljer). Slå på skrivaren (se Komma igång för detaljer). Om du använder Windows 95 OSR2.1 eller en senare version, kan det uppstå fel när installationen görs genom att använda Plug and Play. Om det uppstår ett fel, installera programvaran genom att använda CD-ROM. För att kontrollera vilken version har installerats i datorn, gå till Kontrollpanelen och öppna System- fönstret. Kontrollera versionsnumret på fliken Allmänt B eller C anger att du använder OSR2.1 eller en senare version. Genom att använda en USB-port (USB-kabel) För att använda skrivaren via en USB-port, måste datorn uppfylla nedanstående krav. Datorn måste ha en USB-port och tillverkaren måste ha levererat programvaran för dess användning. Windows 95 stödjer inte USB. 28 Använda Canon Advanced Printing Technology Kapitel 3

45 De nedanstående anvisningarna gäller bara installationen i en dator som kör Windows 98. Första gången när du startar Windows med LBP-1210 ansluten till datorn, öppnas dialogrutan Ny maskinvara hittad. Klicka på Nästa >. Gå till Punkt 3 när du använder en parallellport. 1. Välj Sök efter den bästa drivrutinen för enheten (rekommenderas) och klicka på Nästa > i dialogrutan Guiden Lägg till ny maskinvara. Använda Canon Advanced Printing Technology 2. Klicka Ange sökväg plats och sedan på Bläddra för att välja drivrutinen på det språk du vill installera. T. ex.: om D: är CD-ROMenheten, bläddra till D:\Swedish\Win9x och klicka på OK. Kontrollera att den mapp som ska bläddras fram är vald under Ange sökväg och klicka sedan på Nästa >. Kapitel 3 Använda Canon Advanced Printing Technology 29

46 Gäller Windows Me: välj Ange sökväg för enheten (avancerat) och klicka på Nästa > som visas i dialogrutan Guiden Lägg till ny maskinvara. Klicka först på Ange sökväg och sedan på Bläddra för att välja drivrutinen på det språk du vill installera. T. ex: om D: är CD-ROMenheten, bläddra till D:\Swedish\WinMe och klicka på OK. Installationen av en drivrutin i USB-klass kommer att slutföras. 3. Nu öppnas Guiden Lägg till ny maskinvara (Canon LASER SHOT LBP-1210). Klicka på Nästa >. 30 Använda Canon Advanced Printing Technology Kapitel 3

47 4. Välj Sök efter bästa (rekommenderas) drivrutin och klicka på Nästa >. Klicka först på Ange sökväg och sedan på Bläddra för att välja drivrutinen på det språk du vill installera. T. ex.: om D: är CD-ROM-enheten, bläddra till D:\Swedish\Win9x och klicka på OK. Kontrollera att den mapp som ska bläddras fram är vald under Ange sökväg och klicka sedan på Nästa >. Använda Canon Advanced Printing Technology Gäller Windows Me: välj Ange sökväg för enheten (avancerat) och klicka på Nästa > som visas i dialogrutan Guiden Lägg till ny maskinvara. Klicka först på Ange sökväg och sedan på Bläddra för att välja drivrutinen på det språk du vill installera. T. ex: om D: är CD-ROMenheten, bläddra till D:\Swedish\WinMe och klicka på OK. 5. Den valda drivrutinens fil anges på skärmen. Klicka på Nästa >. Kapitel 3 Använda Canon Advanced Printing Technology 31

48 6. Mata in namnet du vill använda. Klicka på Slutför. 7. Den nedanstående dialogrutan öppnas när installation har slutförts. Klicka på OK för att stänga dialogrutan. Klicka på Slutför i dialogrutan Guiden Lägg till ny maskinvara. Guiden Lägg till skrivare För att installera CAPT i en dator som kör Windows 95/98/Me, använd Guiden Lägg till skrivare. Det nedanstående beskriver installationen Genom att använda parallellporten i en dator som kör Windows 98. Gör installationen enligt CD-ROM-installation eller använd Plug and Play för att installera LBP-1210 till en USB-port. 1. Klicka på Start, välj Inställningar och klicka på Skrivare. Mappen Skrivare öppnas. 32 Använda Canon Advanced Printing Technology Kapitel 3

49 2. Dubbelklicka på ikonen Lägg till skrivare. Dialogrutan Guiden Lägg till skrivare visas. Klicka på Nästa >. 3. Markera Lokal skrivare och klicka på Nästa >. Använda Canon Advanced Printing Technology Kapitel 3 Använda Canon Advanced Printing Technology 33

50 4. Guiden visar en lista med tillgängliga skrivare. Klicka på Diskett finns. 5. Dialogrutan Installera från diskett öppnas. Klicka på Bläddra... för att välja katalogen eller skriv in sökvägen som innehåller CAPT. Klicka sedan på OK. Om du t.ex. installerar CAPT från CD-skivan och CD-enheten har enhetsbokstaven D:, blir sökvägen D:\Swedish\WIN9X. 6. Markera skrivaren och klicka på Nästa >. 34 Använda Canon Advanced Printing Technology Kapitel 3

51 7. Markera skrivarens port och klicka på Nästa >. 8. Mata in namnet du vill använda och klicka på Slutför. Använda Canon Advanced Printing Technology 9. Den nedanstående dialogrutan öppnas när installation har slutförts. Klicka på OK för att stänga dialogrutan. Kapitel 3 Använda Canon Advanced Printing Technology 35

52 Windows NT 4.0/2000/XP Windows 2000 Plug and Play Det nedanstående beskriver installationen Genom att använda USB- och parallellporten i en dator som kör Windows Kontrollera det följande före installation av programvara: Anslut skrivaren till datorn (se Komma igång för detaljer). Slå på skrivaren (se Komma igång för detaljer). Starta Windows Genom att använda en USB-port (USB-kabel) För att använda skrivaren via en USB-port, måste datorn uppfylla nedanstående krav. Datorn måste ha en USB-port och tillverkaren måste ha levererat programvaran för dess användning. USB kan inte användas i en dator som kör Windows NT 4.0. Gå till Punkt 2 när du använder en parallellport. 1. Plug and Play startar och upptäcker en drivrutin i USB-klass och Stöd för USB-skrivarport installerar den automatiskt. 2. Logga in som en person med administratörrättigheter. Full behörighet för skrivaren krävs för att installera CAPT. 36 Använda Canon Advanced Printing Technology Kapitel 3

53 3. Dialogrutan Guiden Ny maskinvara öppnas. Klicka på Nästa >. Välj Söka efter en lämplig drivrutin för enheten (rekommenderas) och klicka på Nästa >. Det kan hända att Okänd visas istället för produktnamnet. Använda Canon Advanced Printing Technology 4. Klicka först på Ange sökväg och sedan på Nästa >. Kapitel 3 Använda Canon Advanced Printing Technology 37

54 5. Dialogrutan Guiden Ny maskinvara hittad öppnas. Klicka på Bläddra för att välja drivrutinen på det språk du vill installera. T. ex.: om D: är CD-ROM-enheten, bläddra till D:\Swedish\Win2000 och klicka på OK. Klicka på Nästa > i dialogrutan Resultat av sökning efter filer med drivrutiner. Klicka på Ja om dialogrutan Digital signatur har inte hittats öppnas. 6. Den nedanstående dialogrutan öppnas när installation har slutförts. Klicka på OK för att stänga dialogrutan. Klicka på Slutför i dialogrutan Guiden Ny maskinvara. 38 Använda Canon Advanced Printing Technology Kapitel 3

55 Windows XP Plug and Play Det nedanstående beskriver installationen Genom att använda USB- och parallellporten i en dator som kör Windows XP. Kontrollera det följande före installation av programvara: Anslut skrivaren till datorn (se Komma igång för detaljer). Slå på skrivaren (se Komma igång för detaljer). Starta Windows XP. Windows-brandväggen Windows XP Service Pack 2 och andra operativsystem har en funktion som blockerar otillåten åtkomst över nätverket för att skydda din dator (Windows-brandväggen). Därför behöver du konfigurera Windowsbrandväggen för att tillåta åtkomst när du använder skrivaren på ett operativsystem som är utrustat med denna Windows-brandvägg. (Denna konfiguration är endast nödvändig om du använder skrivaren i en nätverksmiljö.) Mer information finns i filen note_ex.pdf som ligger i mappen [Swedish] på medföljande CD-ROM-skivan User Software for LBP Använda Canon Advanced Printing Technology Genom att använda en USB-port (USB-kabel) För att använda skrivaren via en USB-port, måste datorn uppfylla nedanstående krav. Datorn måste ha en USB-port och tillverkaren måste ha levererat programvaran för dess användning. USB kan inte användas i en dator som kör Windows NT 4.0. Gå till Punkt 2 när du använder en parallellport. 1. Plug and Play startar och upptäcker en drivrutin i USB-klass och Stöd för USB-skrivarport installerar den automatiskt. 2. Logga in som en person med administratörrättigheter. Full behörighet för skrivaren krävs för att installera CAPT. Kapitel 3 Använda Canon Advanced Printing Technology 39

56 3. Dialogrutan Guiden Ny maskinvara öppnas. Välj Installera från en lista eller angiven plats (avancerat) och klicka på Nästa >. Det kan hända att Okänd visas istället för produktnamnet. 4. Klicka på Sök igenom flyttbara media (disketter, CD-ROMskivor...). 40 Använda Canon Advanced Printing Technology Kapitel 3

57 5. Markera Inkludera den här platsen i sökningen: och klicka på Bläddra för att välja drivrutinen på det språk du vill installera. T. ex.: om D: är CD-ROM-enheten, så bläddra till D:\Swedish\WinXP och klicka på Nästa >. Klicka på Fortsätt ändå om dialogrutan Maskinvaruinstallation öppnas. Använda Canon Advanced Printing Technology 6. Den nedanstående dialogrutan öppnas när installation har slutförts. Klicka på OK för att stänga dialogrutan. Klicka på Slutför i dialogrutan Guiden Ny maskinvara. Kapitel 3 Använda Canon Advanced Printing Technology 41

58 Windows NT 4.0 Guiden Lägg till skrivare Du kan installera CAPT på en lokal dator som kör Windows NT 4.0 med Windows NT-guiden Lägg till skrivare. 1. Logga in som en person med administratörrättigheter. Full behörighet för skrivaren krävs för att installera CAPT. 2. Klicka på Start, välj Inställningar och klicka på Skrivare. Mappen Skrivare öppnas. 3. Dubbelklicka på ikonen Lägg till skrivare. Dialogrutan Guiden Lägg till skrivare visas. 4. Markera Den här datorn och klicka på Nästa >. 5. Markera den skrivarport du vill använda och klicka på Nästa >. 42 Använda Canon Advanced Printing Technology Kapitel 3

59 6. Klicka på Diskett finns i dialogrutan för Tillverkare/Skrivare. 7. Dialogrutan Installera från diskett öppnas. Klicka på Bläddra och markera katalogen som innehåller CAPT, eller skriv in sökvägen dit. Klicka sedan på OK. Använda Canon Advanced Printing Technology Om du t.ex. installerar CAPT från CD-skivan och CD-enheten har enhetsbokstaven V:, blir sökvägen V:\Swedish\WinNT40. Kapitel 3 Använda Canon Advanced Printing Technology 43

60 8. Markera din skrivarmodell i den lista som visas och klicka på Nästa >. 9. Godta skrivarens standardnamn genom att klicka på Nästa >, eller ange önskat namn och klicka sedan på Nästa >. 44 Använda Canon Advanced Printing Technology Kapitel 3

61 10. Ange om skrivaren ska delas med andra datorer eller inte. Om den ska delas markerar du alla operativsystem som kommer att använda skrivaren. Klicka på Nästa >. 11. Klicka på Ja om du vill skriva ut en testsida, eller på Nej om du inte vill det, och klicka sedan på Slutför. Använda Canon Advanced Printing Technology Windows skapar ikonen Canon LASER SHOT LBP-1210 på skrivbordet. Ikonen Canon LASER SHOT LBP-1210 läggs till i mappen Skrivare. Kapitel 3 Använda Canon Advanced Printing Technology 45

62 12. När installationen är klar visas följande dialogruta. Stäng den genom att klicka på OK. 13. Om du valde att skriva ut en testsida, skrivs den ut så fort installationen har avslutats. Därefter öppnas den nedanstående dialogrutan. Klicka på Ja om sidan skrevs ut korrekt. Windows 2000 Guiden Lägg till skrivare Du kan installera CAPT på en lokal dator som kör Windows Guiden Lägg till skrivare. Det nedanstående beskriver installationsguiden Genom att använda parallellporten i en dator som kör Windows För att installera LBP-skrivarrutinen i en USB-port, använd Plug and Play. 1. Logga in som en person med administratörrättigheter. Full behörighet för skrivaren krävs för att installera CAPT. 2. Klicka på Start, välj Inställningar och klicka på Skrivare. Mappen Skrivare öppnas. 46 Använda Canon Advanced Printing Technology Kapitel 3

63 3. Dubbelklicka på ikonen Lägg till skrivare. Dialogrutan Guiden Lägg till skrivare visas. Klicka på Nästa >. 4. Markera Lokal skrivare och klicka på Nästa >. Använda Canon Advanced Printing Technology Kontroll genom att använda Identifiera och installera Plug and Playskrivaren automatiskt rekommenderas inte. Kapitel 3 Använda Canon Advanced Printing Technology 47

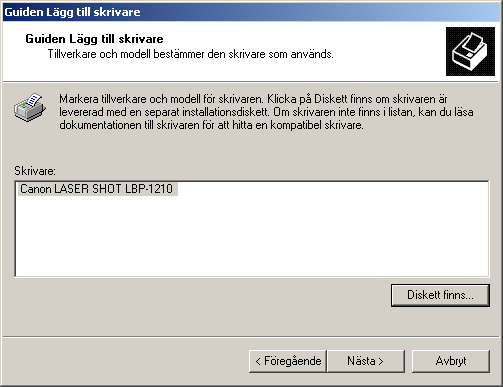

64 5. Markera den skrivarport du vill använda och klicka på Nästa >. 6. Klicka på Diskett finns i dialogrutan för Tillverkare/Skrivare. 48 Använda Canon Advanced Printing Technology Kapitel 3

65 7. Dialogrutan Installera från disk öppnas. Klicka på Bläddra och markera katalogen som innehåller CAPT, eller skriv in sökvägen dit. Klicka sedan på OK. Om du t.ex. installerar CAPT från CD-skivan och CD-enheten har enhetsbokstaven L:, blir sökvägen L:\Swedish\Win Markera din skrivarmodell i den lista som visas och klicka på Nästa >. Använda Canon Advanced Printing Technology Kapitel 3 Använda Canon Advanced Printing Technology 49

66 9. Godta skrivarens standardnamn genom att klicka på Nästa >, eller ange önskat namn och klicka sedan på Nästa >. 10. Ange om skrivaren ska delas med andra datorer eller inte. Klicka på Nästa >. 50 Använda Canon Advanced Printing Technology Kapitel 3

67 11. Klicka på Ja om du vill skriva ut en testsida, eller på Nej om du inte vill det, och klicka sedan på Nästa >. 12. Klicka på Slutför. Klicka på Ja om dialogrutan Digital signatur har inte hittats öppnas. Använda Canon Advanced Printing Technology 13. När installationen är klar visas följande dialogruta. Stäng den genom att klicka på OK. Windows skapar ikonen Canon LASER SHOT LBP-1210 på skrivbordet. Ikonen Canon LASER SHOT LBP-1210 läggs till i mappen Skrivare. Kapitel 3 Använda Canon Advanced Printing Technology 51

68 14. Om du valt att skriva ut en testsida, sker detta när installationen är klar. Följande dialogruta visas. Klicka på OK om sidan skrevs ut korrekt. Windows XP Guiden Lägg till skrivare Du kan installera CAPT på en lokal dator som kör Windows XP-Guiden Lägg till skrivare. Det nedanstående beskriver installationsguiden Genom att använda parallellporten i en dator som kör Windows XP. För att installera LBP-skrivarrutinen i en USB-port, använd Plug and Play. Windows-brandväggen Windows XP Service Pack 2 och andra operativsystem har en funktion som blockerar otillåten åtkomst över nätverket för att skydda din dator (Windows-brandväggen). Därför behöver du konfigurera Windowsbrandväggen för att tillåta åtkomst när du använder skrivaren på ett operativsystem som är utrustat med denna Windows-brandvägg. (Denna konfiguration är endast nödvändig om du använder skrivaren i en nätverksmiljö.) Mer information finns i filen note_ex.pdf som ligger i mappen [Swedish] på medföljande CD-ROM-skivan User Software for LBP Logga in som en person med administratörrättigheter. Full behörighet för skrivaren krävs för att installera CAPT. 2. Klicka på Start och välj Skrivare och fax. Mappen Skrivare och fax öppnas. 52 Använda Canon Advanced Printing Technology Kapitel 3

69 3. Dubbelklicka på ikonen Lägg till en skrivare. Dialogrutan Guiden Lägg till skrivare visas. Klicka på Nästa >. 4. Välj Lokal skrivare som är ansluten till den här datorn och klicka på Nästa >. Använda Canon Advanced Printing Technology Kontroll genom att använda Identifiera och installera Plug and Playskrivaren automatiskt rekommenderas inte. Kapitel 3 Använda Canon Advanced Printing Technology 53

70 5. Kontrollera att Använd följande port är markerat och välj den skrivarport du vill använda. Klicka sedan på Nästa >. 6. Klicka på Diskett finns i dialogrutan för skrivarens tillverkare och modell. 54 Använda Canon Advanced Printing Technology Kapitel 3

71 7. Dialogrutan Installera från disk öppnas. Klicka på Bläddra och markera katalogen som innehåller CAPT, eller skriv in sökvägen dit. Klicka sedan på OK. Om du t.ex. installerar CAPT från CD-skivan och CD-enheten har enhetsbokstaven H: blir sökvägen H:\Swedish\WinXP. 8. Markera din skrivarmodell i den lista som visas och klicka på Nästa >. Använda Canon Advanced Printing Technology Kapitel 3 Använda Canon Advanced Printing Technology 55

72 9. Godta skrivarens standardnamn genom att klicka på Nästa >, eller ange önskat namn och klicka sedan på Nästa >. 10. Ange om skrivaren ska delas med andra datorer eller inte. Klicka på Nästa >. 56 Använda Canon Advanced Printing Technology Kapitel 3

73 11. Klicka på Ja om du vill skriva ut en testsida, eller på Nej om du inte vill det, och klicka sedan på Nästa >. 12. Klicka på Slutför. Klicka på Fortsätt ändå om dialogrutan Maskinvaruinstallation öppnas. Windows skapar ikonen Canon LASER SHOT LBP-1210 på skrivbordet. Ikonen Canon LASER SHOT LBP-1210 läggs till i mappen Skrivare och fax. Använda Canon Advanced Printing Technology 13. När installationen är klar visas följande dialogruta. Stäng den genom att klicka på OK. Kapitel 3 Använda Canon Advanced Printing Technology 57

74 14. Om du valt att skriva ut en testsida, sker detta när installationen är klar. Följande dialogruta visas. Klicka på OK om sidan skrevs ut korrekt. Anslutning av en LBP-1210 som redan har anslutits till nätverket Om LBP-1210 redan har anslutits till nätverket, kan den installeras på två olika sätt. Det enklaste är en automatisk nätverksnedläsning. Om inte det går kan du använda Guiden Lägg till skrivare. Windows-brandväggen Windows XP Service Pack 2 och andra operativsystem har en funktion som blockerar otillåten åtkomst över nätverket för att skydda din dator (Windows-brandväggen). Därför behöver du konfigurera Windowsbrandväggen för att tillåta åtkomst när du använder skrivaren på ett operativsystem som är utrustat med denna Windows-brandvägg. (Denna konfiguration är endast nödvändig om du använder skrivaren i en nätverksmiljö.) Mer information finns i filen note_ex.pdf som ligger i mappen [Swedish] på medföljande CD-ROM-skivan User Software for LBP Nätverksnedläsning Windows 95/98/Me- och Windows NT 4.0/2000/XP-klienter kan läsa ner drivrutiner till LBP-1210 automatiskt. 1. Öppna Utforskaren och bläddra i nätverket tills du hittar skrivarikonen Canon LASER SHOT LBP Använda Canon Advanced Printing Technology Kapitel 3

75 2. Dubbelklicka på skrivarikonen eller dra den till mappen Skrivare. 3. Följ anvisningarna på skärmen. Service Pack 4 eller senare måste vara installerad på Windows NTservrar för att Windows 95/98/Me-klienter ska kunna använda nätverksnedläsning. Användare av Windows NT 4.0/2000/XP kan inte hämta drivrutinen från Windows 95/98/Me-servrar. Guiden Lägg till skrivare i Windows 95/98/Me Du kan installera CAPT för en nätverksskrivare med Windows 95/98/Me- Guiden Lägg till skrivare. 1. Klicka på Start, välj Inställningar och klicka på Skrivare. Mappen Skrivare öppnas. 2. Dubbelklicka på ikonen Lägg till skrivare. Dialogrutan Guiden Lägg till skrivare visas. 3. Markera Nätverksskrivare och klicka på Nästa >. 4. Ange den nätverkssökväg eller skrivarkö du vill ansluta till, eller klicka på Bläddra och markera skrivaren i dialogrutan Bläddra efter skrivare. 5. Guiden visar en lista med tillgängliga skrivare. Klicka på Diskett finns. Använda Canon Advanced Printing Technology Kapitel 3 Använda Canon Advanced Printing Technology 59

76 6. Dialogrutan Installera från diskett öppnas. Klicka på Bläddra... för att välja katalogen eller skriv in sökvägen som innehåller CAPT. Klicka sedan på OK. 7. Om servern är en dator som kör Windows 95/98/Me kan du ange ett namn på skrivaren, eller godta standardnamnet och klicka på Nästa >. Om anslutningen misslyckas kan du ändå installera skrivaren, men du kommer inte att kunna använda den förrän den är on-line igen. 8. Genomför installationen genom att följa instruktionerna på skärmen. Guiden Lägg till skrivare i Windows NT 4.0 Du kan installera CAPT för en nätverksskrivare med Windows NT 4.0- Guiden Lägg till skrivare. 1. Full behörighet för skrivaren krävs för att installera CAPT. 2. Klicka på Start, välj Inställningar och klicka på Skrivare. Mappen Skrivare öppnas. 3. Dubbelklicka på ikonen Lägg till skrivare. Dialogrutan Guiden Lägg till skrivare visas. 4. Markera Nätverksskrivare och klicka på Nästa >. Dialogrutan Anslut till skrivare öppnas. 5. Markera den skrivare du vill ansluta till och klicka på OK. Om skrivarnamnet är ogiltigt, innebär det att klienten inte kunde ansluta till den angivna nätverksskrivaren. Om ingen lämplig drivrutin kan hittas, betyder det att servern förmodligen är en Windows 95/98/Medator. 6. Genomför installationen genom att följa instruktionerna på skärmen. 60 Använda Canon Advanced Printing Technology Kapitel 3

77 Guiden Lägg till skrivare i Windows 2000 Du kan installera CAPT för en nätverksskrivare med Windows Guiden Lägg till skrivare. 1. Full behörighet för skrivaren krävs för att installera CAPT. 2. Klicka på Start, välj Inställningar och klicka på Skrivare. Mappen Skrivare öppnas. 3. Dubbelklicka på ikonen Lägg till skrivare. Dialogrutan Guiden Lägg till skrivare visas. Klicka på Nästa >. 4. Markera Nätverksskrivare och klicka på Nästa >. 5. Genomför installationen genom att följa instruktionerna på skärmen. Guiden Lägg till skrivare i Windows XP Du kan installera CAPT för en nätverksskrivare med Windows XP- Guiden Lägg till skrivare. 1. Full behörighet för skrivaren krävs för att installera CAPT. 2. Klicka på Start och välj Skrivare och fax. Mappen Skrivare och fax öppnas. 3. Klicka på Lägg till en skrivare. Dialogrutan Guiden Lägg till skrivare öppnas. Klicka på Nästa >. 4. Markera En nätverksskrivare eller skrivare somär ansluten till en annan dator och klicka på Nästa >. Dialogrutan Ange en skrivare öppnas. 5. Klicka på Nästa > eller ange den nätverkssökväg eller skrivarkö du vill ansluta till. 6. Genomför installationen genom att följa instruktionerna på skärmen. Använda Canon Advanced Printing Technology Kapitel 3 Använda Canon Advanced Printing Technology 61

78 Dela skrivare Att dela skrivaren med LBP-1210 kräver att både skrivarservern och användarens produkter använder Windowsw 95 eller en senare version eller Windows NT eller en senare version. Skrivarservern och klienterna behöver inte använda samma operativsystem, och det går att skriva ut från en Windows 95/98/Me-klient till en Windows NT 4.0/2000/XP-server, eller vice versa. Du kan börja skriva ut genom att bara starta servern, även om den inte var igång när klienten startades. Om servern kör Windows NT 4.0/2000/XP kan du skriva ut även om ingen är inloggad på servern. Observera att inget statusfönster visas på servern om ingen är inloggad. Statusfönstret visas på klienten. Windows-brandväggen Windows XP Service Pack 2 och andra operativsystem har en funktion som blockerar otillåten åtkomst över nätverket för att skydda din dator (Windows-brandväggen). Därför behöver du konfigurera Windowsbrandväggen för att tillåta åtkomst när du använder skrivaren på ett operativsystem som är utrustat med denna Windows-brandvägg. (Denna konfiguration är endast nödvändig om du använder skrivaren i en nätverksmiljö.) Mer information finns i filen note_ex.pdf som ligger i mappen [Swedish] på medföljande CD-ROM-skivan User Software for LBP Ansluta LBP-1210 som nätverksskrivare Om du tänker dela LBP-1210 i ett nätverk, installerar du skrivarservern lokalt och gör följande inställningar. Se dokumentationen till skrivarserversystemet för mer information. Serverinställningar i Windows 95/98/Me Nätverksinställningar 1. Dubbelklicka på ikonen Nätverk i Kontrollpanelen. 2. Välj fliken Konfiguration och klicka på Lägg till. 3. Välj Tjänster och klicka på Lägg till. 62 Använda Canon Advanced Printing Technology Kapitel 3

79 4. Markera Microsoft i listan Tillverkare. 5. Markera Fil- och skrivardelning för Microsoft Network i fältet Nätverkstjänster och klicka på OK. 6. Klicka på Fil- och skrivardelning. Kontrollera att Jag vill kunna låta andra använda min skrivare. är markerat. 7. Välj fliken Behörighet och markera Behörighet på resursnivå eller Behörighet på användarnivå. 8. Klicka på OK och starta om Windows. Skrivarinställningar Behörighet på resursnivå 1. Öppna fönstret Egenskaper för Canon LASER SHOT LBP-1210 och markera Delas under fliken Dela ut. 2. Ange Resursnamn, Kommentarer och Lösenord efter behov. 3. Klicka på OK. Behörighet på användarnivå 1. Öppna fönstret Egenskaper för Canon LASER SHOT LBP-1210 och markera Delas under fliken Dela ut. 2. Ange Resursnamn och Kommentarer efter behov. 3. Klicka på Lägg till och markera de användare som ska få tillgång till skrivaren. 4. Klicka sedan på OK. 5. Klicka på OK en gång till. Använda Canon Advanced Printing Technology Mata inte in ett mellanslag eller ett specialtecken i Resursnamn. Serverinställningar i Windows NT 4.0/2000/XP Lägga till servertjänst (Windows NT 4.0) 1. Dubbelklicka på ikonen Nätverk i Kontrollpanelen. Kapitel 3 Använda Canon Advanced Printing Technology 63

80 2. Välj fliken Tjänster och klicka på Lägg till om Servern inte visas. 3. Markera Servern och klicka på OK. 4. Starta om Windows. Lägga till servertjänst (Windows 2000) 1. Välj Inställningar från Start menyn och sedan Nätverks- och fjärranslutningar. Foldern Nätverks- och fjärranslutningar kommer fram. 2. Högerklicka på ikonen Anslutning till lokalt nätverk och välj sedan Egenskaper från popupmenyn. Dialogrutan Egenskaper för Anslutning till lokalt nätcerk kommer fram. 3. Välj File and Printer Sharing for Microsoft Networks och klicka på OK. Lägga till servertjänst (Windows XP) 1. Klicka på ikonen Nätverks- och Internet-inställningar på kontrollpanelen. 2. Klicka på Nätverksanslutningar. 3. Högerklicka på ikonen Anslutning till lokalt nätverk och välj Egenskaper från menyn. Dialogrutan Egenskaper för Anslutning till lokalt nätverk öppnas. 4. Om File and Printer Sharing for Microsoft Networks finns med på listan, så klicka på OK. Gå i annat fall klicka på Installera. 5. Välj Tjänst och klicka på Lägg till. 6. Välj File and Printer Sharing for Microsoft Networks i rutan Nätverkstjänst och klicka på OK. 7. Klicka på Stäng. Inställningar för skrivardelning 1. Öppna fönstret Egenskaper för Canon LASER SHOT LBP-1210 och markera Delas under fliken Dela ut. 2. Ange Resursnamn vid behov. 3. Klicka på OK. Skrivarikonen ändras för att markera delning. 64 Använda Canon Advanced Printing Technology Kapitel 3

81 Visa status Du kan också göra inställningar för delning vid installationen. En delad skrivares status visas både på skrivarservern och klientdatorn, och jobben kan hanteras från båda. För att status ska kunna visas måste kommunikation mellan skrivarservern och klienten ske med hjälp av något av protokollen TCP/IP eller NetBEUI. Om bara protokollet IPX/SPX används går det inte att visa status. Använda Canon Advanced Printing Technology Kapitel 3 Använda Canon Advanced Printing Technology 65

82 Gruppen Canon LASER SHOT LBP-1210 När du installerar CAPT skapas ikonen Canon LASER SHOT LBP i mappen Skrivare och gruppmappen Canon LASER SHOT LBP på skrivbordet. Gruppen Canon LASER SHOT LBP-1210 läggs också till Program på Start-menyn. Om du dubbelklickar på mappen Canon LASER SHOT LBP-1210 visas ikoner i gruppen Canon LASER SHOT LBP I gruppen Canon LASER SHOT LBP-1210 kan följande väljas: Canon LASER SHOT LBP-1210 Hjälp Hjälpfilen till Canon LBP-1210 för CAPT. Canon LASER SHOT LBP-1210 statusfönster Visar statusfönstret för LBP Canon LASER SHOT LBP-1210 felsökare Startar felsökningsprogrammet för CAPT. Det hjälper dig lösa utskriftsproblem i Windows 95/98/Me eller NT 4.0/2000/XP. Mer information finns i kapitel 4, Felsökning. Canon LASER SHOT LBP-1210 avinstallation Startar avinstallationsprogrammet för CAPT. Om CAPT inte fungerar som det ska, kan det hjälpa att avinstallera programmet och installera om det. Mer information finns i kapitel 4, Felsökning. Dessa program kan startas genom att välja Start, Program och sedan Canon LASER SHOT LBP Använda Canon Advanced Printing Technology Kapitel 3

83 Skriva ut med CAPT CAPT använder dubbelriktad kommunikation mellan datorn och skrivaren. För du ska att kunna utnyttja dubbelriktad kommunikation måste ena änden av en dubbelriktad parallellkabel vara ansluten till skrivaren, och den andra direkt till datorn. Du måsta använda en dubbelriktad kabel för att funktionen ska fungera som den ska. Varje gång du skriver ut visar CAPT statusfönstret Canon LASER SHOT LBP Fönstret visar hur papperet matas genom skrivaren, hur lång tid det tar att skriva ut dokumentet och hur stor del av dokumentet som skrivits ut. Från statusfönstret kan du göra uppehåll i, fortsätta eller ta bort det aktuella utskriftsjobbet. Använda Canon Advanced Printing Technology Om ett utskriftsproblem uppstår öppnas statusfönstret Canon LASER SHOT LBP-1210 automatiskt och identifierar problemet. Innan du använder CAPT bör du kontrollera att du valt programmet som aktuell skrivardrivrutin i Windows. Vid installationen gör installationsprogrammet CAPT till standardskrivardrivrutin. Om du inte bytt skrivare sedan du körde installationsprogrammet, är du klar att skriva ut. Kapitel 3 Använda Canon Advanced Printing Technology 67

84 Skrivaregenskaper i Windows 95/98/Me Med CAPT startar du en utskrift från ett Windows-program på normalt sätt. I dialogrutan Skriv ut, som vanligtvis öppnas från menyn Arkiv i programmet, kan Egenskaper väljas för att komma till dialogrutan Egenskaper för Canon LASER SHOT LBP-1210 och dess utskriftsalternativ. Du kan öppna dialogrutan Egenskaper från mappen Skrivare. Antalet flikar i dialogrutan Egenskaper beror på hur systemet är inställt. Menyexempel: på använd Windows 98 Sättet som du öppnar dialogrutorna avgör hur länge utskriftsalternativen har effekt. Om du använder programmets utskriftskommando påverkar inställningarna bara den aktuella utskriften. Inställningarna sparas inte när du stänger programmet. Om du gör inställningarna från mappen Skrivare gäller de för alla Windows-program och gäller tills du ändrar dem igen. Mer information om följande funktioner finns i direkthjälpen. Du visar direkthjälpen genom att markera det objekt du vill ha mer information om och trycka på F1, eller genom att klicka på? i namnlisten och klicka på önskat objekt. 68 Använda Canon Advanced Printing Technology Kapitel 3

85 Fliken Allmänt Härifrån kan du skriva ut en testsida eller definiera skiljeark. Se operativsystemets dokumentation för mer information. Använda Canon Advanced Printing Technology Kapitel 3 Använda Canon Advanced Printing Technology 69

86 Fliken Information Här anges skrivarport och tidsgränsinställningar. Se operativsystemets dokumentation för mer information. Inställningar för ustkriftsbuffert Installationsprogrammet ställer in följande standardvärden. 70 Använda Canon Advanced Printing Technology Kapitel 3
