1 DVBS-200HD Digital HD-mottagare BRUKSANVISNING

2 Viktiga säkerhetsinstruktioner 1) Läs dessa instruktioner. 2) Förvara dessa instruktioner. 3) Beakta alla varningar. 4) Följ alla anvisningar. 5) Använd inte denna enhet i närheten av vatten. 6) Rengör endast med torr trasa. 7) Installera inte nära värmekällor såsom radiatorer, värmeelement, kaminer eller annan utrustning (inkl. förstärkare) som avger värme. 8) Anslut den här enheten endast till den typ av strömkälla som anges på etiketten. Om du är osäker på vilken strömstyrka som är ansluten till ditt hem, kontakta ditt lokala elbolag, koppla bort enheten från elnätet före underhåll eller installation. 9) Skydda nätsladden från skador och åverkan. 10) Använd endast tillbehör som specificerats av tillverkaren. 11) Koppla från apparaten vid åska eller när man inte använder den under en längre tid. 12) Överlåt all service till kvalificerad servicepersonal. Service krävs när enheten har skadats på något sätt, inklusive skador på nätsladden eller kontakten, om enheten har utsatts för vätska eller fukt, har tappats eller inte fungerar som den ska. 13) Hindra inte luftflödet i enheten genom att blockera ventilationshålen. 14) Uppmärksamhet bör iakttas när det gäller miljöaspekter vid kassering av batterierna. 15) Använd apparaten i tempererade klimatförhållanden. VARNING: För att minska risken för brand eller elstötar ska man inte utsätta denna enhet för regn eller fukt. VARNING: Batterierna får inte utsättas för extrem värme, som direkt solljus, eld, etc. Varning: Denna apparat får inte utsättas till dropp eller stänk, och inga objekt som fyllts med vätskor, som t.ex. blomvaser, får placeras på apparaten. Om en strömbrytaren används för att frånkoppla enheten, måste brytaren alltid vara lätt tillgänglig. Batterierna får inte utsättas för extrem värme, som direkt solljus, eld, etc.

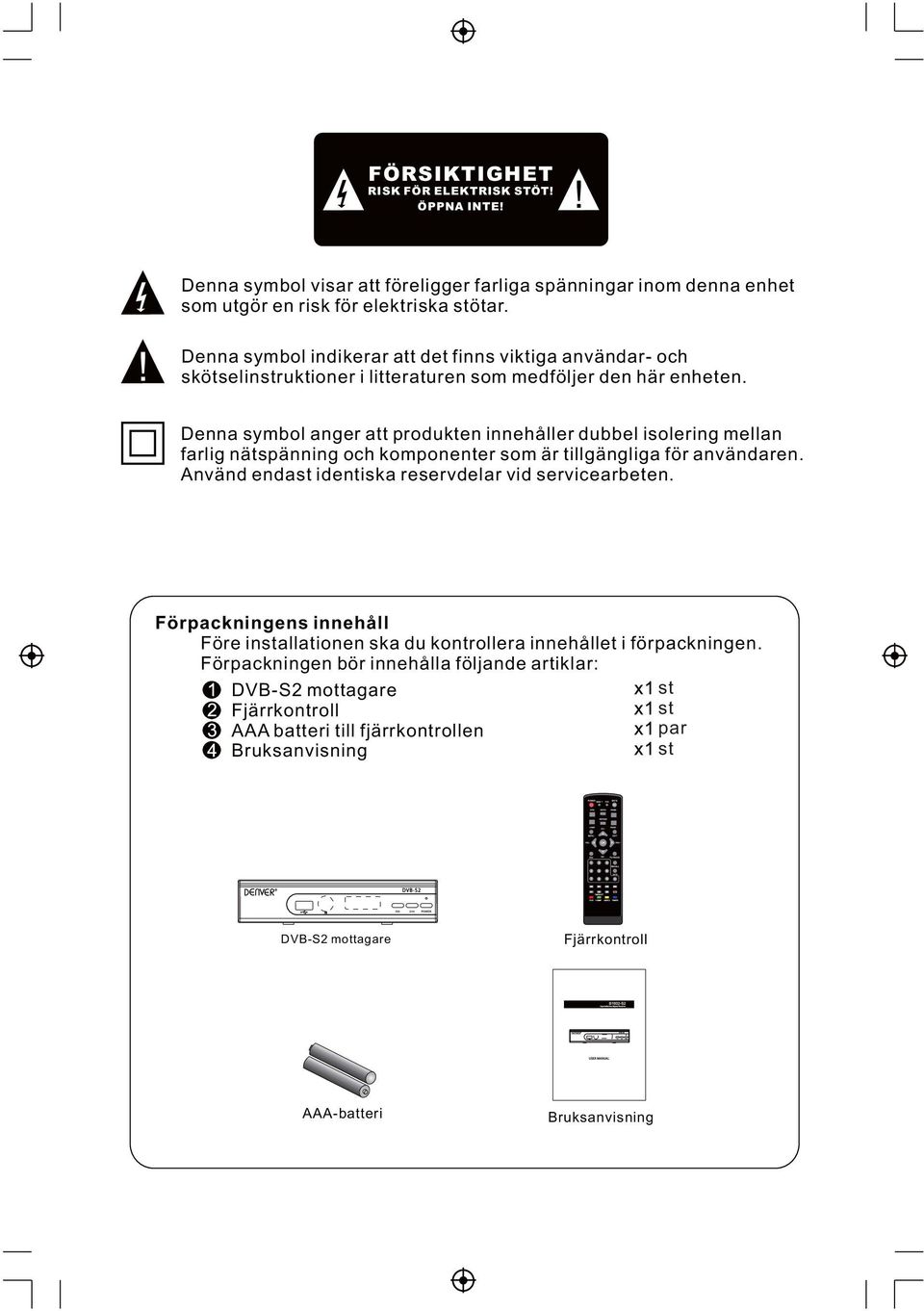

3 FÖRSIKTIGHET RISK FÖR ELEKTRISK STÖT! ÖPPNA INTE! Denna symbol visar att föreligger farliga spänningar inom denna enhet som utgör en risk för elektriska stötar. Denna symbol indikerar att det finns viktiga användar- och skötselinstruktioner i litteraturen som medföljer den här enheten. Denna symbol anger att produkten innehåller dubbel isolering mellan farlig nätspänning och komponenter som är tillgängliga för användaren. Använd endast identiska reservdelar vid servicearbeten. Förpackningens innehåll Före installationen ska du kontrollera innehållet i förpackningen. Förpackningen bör innehålla följande artiklar: DVB-S2 mottagare st Fjärrkontroll st AAA batteri till fjärrkontrollen par Bruksanvisning st DVB-S2 mottagare Fjärrkontroll AAA-batteri Bruksanvisning

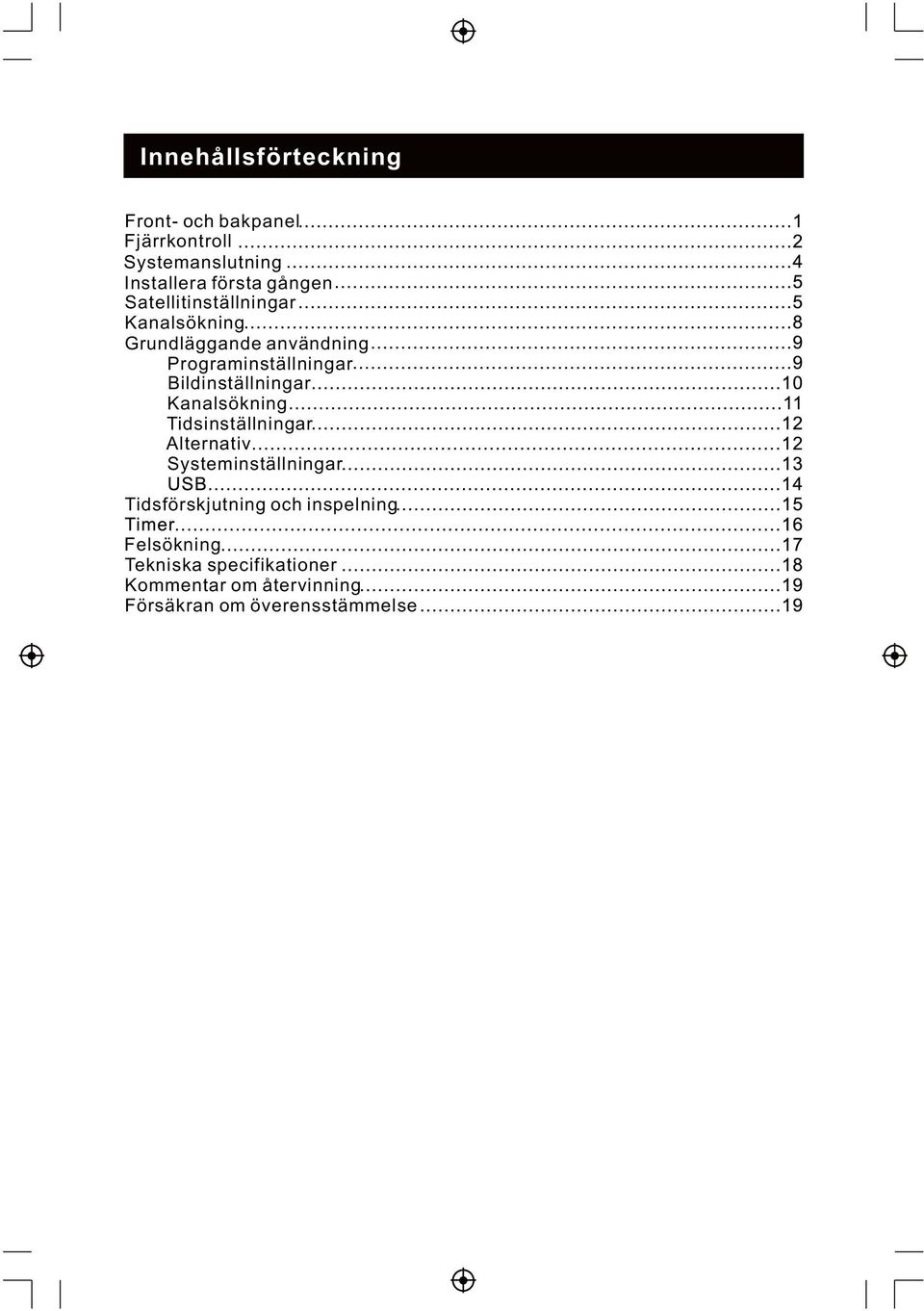

4 Innehållsförteckning Front- och bakpanel Fjärrkontroll Systemanslutning Installera första gången Satellitinställningar Kanalsökning Grundläggande användning Programinställningar Bildinställningar Kanalsökning Tidsinställningar Alternativ Systeminställningar Tidsförskjutning och inspelning Felsökning Tekniska specifikationer Kommentar om återvinning Försäkran om överensstämmelse

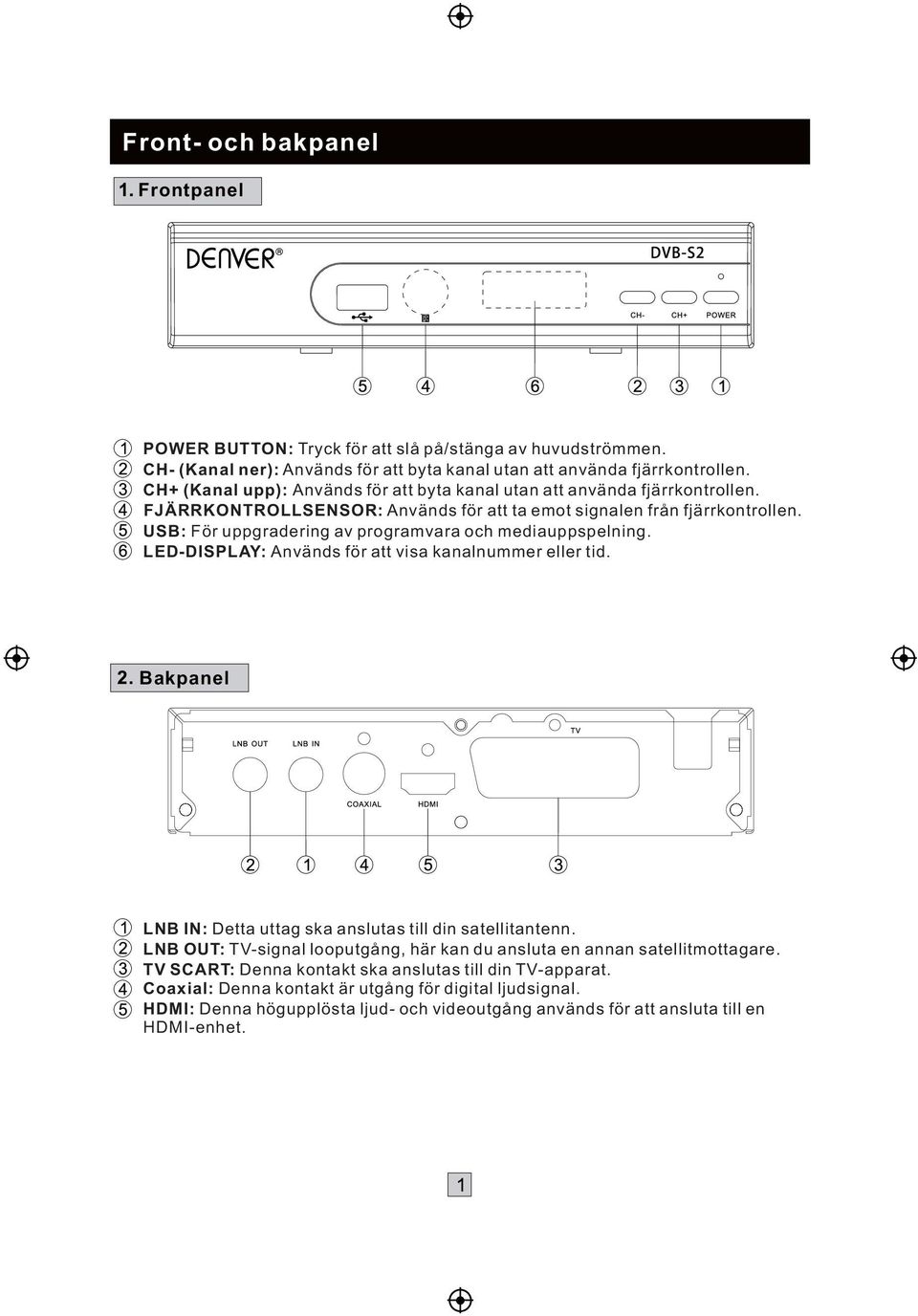

5 Front- och bakpanel Frontpanel POWER BUTTON: Tryck för att slå på/stänga av huvudströmmen. CH- (Kanal ner): Används för att byta kanal utan att använda fjärrkontrollen. CH+ (Kanal upp): Används för att byta kanal utan att använda fjärrkontrollen. FJÄRRKONTROLLSENSOR: Används för att ta emot signalen från fjärrkontrollen. USB: För uppgradering av programvara och mediauppspelning. LED-DISPLAY: Används för att visa kanalnummer eller tid. Bakpanel LNB IN: Detta uttag ska anslutas till din satellitantenn. LNB OUT: TV-signal looputgång, här kan du ansluta en annan satellitmottagare. TV SCART: Denna kontakt ska anslutas till din TV-apparat. Coaxial: Denna kontakt är utgång för digital ljudsignal. HDMI: Denna högupplösta ljud- och videoutgång används för att ansluta till en HDMI-enhet.

6 Fjärrkontroll POWER: Sätta på mottagaren och stänga av till standby-läge. 0-9: Numeriska knappar. CH-/CH+: Knappar för att ändra programinställningar. MENU: Tryck för att visa huvudmenyn på TV-skärmen och tryck igen för att avsluta menyn. OK: För att bekräfta nuvarande inställning, eller visa kanallistan i icke-menyläge. VOL-/VOL+: För att öka/minska volymen. EPG: Visar den elektroniska programguiden FAV: Visar listan med dina favoritkanaler. Tryck FAV igen för att öppna den andra favoritlistan. V-FORMAT: Växlar mellan HDMI-upplösningar. RECALL: Gå tillbaka till föregående kanal. RÖD/GRÖN/GUL/BLÅ: Används för att navigera mellan sidor i text-tv-läge och speciella funktioner i meny-läge eller EPG-läge. TTX: Slå på text-tv om aktuell kanal har denna möjlighet, och använd EXIT-knappen för att avsluta text-tv. SUB-T: Visar textningsalternativ (tillgängligheten beror på kanalen). LANG: Ändra ljudspråk och vänster/höger kanal (tillgängligheten beror på kanalen). EXIT: Använd den här knappen för att avsluta aktuell meny. INFO: Visar information om den aktuella kanalen. TV/RADIO: Växlar mellan digitalt radio- och digitalt TV-läge. MUTE (Ljud av): Om du vill växla ljudutgång på/av. PAGE+/PAGE-: För att navigera inne i menyerna. ASPECT: Växla mellan bildformat som t.ex. 4:3/16:9. TIMESHIFT: Används för att starta tidsförskjutningsfunktionen. TIMER: Använder för att sätta på/av ON/OFF-timer PVR: Används för att öpppna inspelat material på USB-enheten. GOTO: Gå till önskad tid i multimediafilen. REPEAT: Upprepa uppspelning av multimediafilen. Multimediaknappar: SPELA PAUS STOPP SPELA IN SNABBSPOLA BAKÅT SNABBSPOLA FRAMÅT FÖREGÅENDE NÄSTA

7 Installera batterier Ta bort batterilocket från baksidan på fjärrkontrollen och placera 2x AAA-batterier i batterifacket. Se till att batteripolerna matchar markeringarna (+/-) i batterifacket. Öppna luckan Sätt i batterierna Stäng luckan Använda fjärrkontrollen För att använda fjärrkontrollen ska du rikta den mot framsidan av digitalboxen. Fjärrkontrollen har en räckvidd på upp till 6 meter från digitalboxen vid en vinkel på upp till 60 grader. Fjärrkontrollen fungerar inte om dess väg blockeras. Solljus eller mycket starkt ljus kommer att minska fjärrkontrollens känslighet.

8 Systemanslutning För en grundläggande anslutning mellan digitalboxen och din TV-apparat kan du använda en SCART-anslutning. För en anslutning med högre kvalitet använder du en direkt HDMI-anslutning, enligt bilden nedan. man kan valfritt ansluta en förstärkare till koaxialutgången. Satellitantenn Förstärkare

9 Installera första gången Efter att alla anslutningar har gjorts på rätt, slå på TV:n och se till att mottagaren är ansluten till elnätet. Om du använder mottagaren för första gången eller om den återställs till fabriksinställningarna, kommer installationsmenyn att visas på TV-skärmen. (1) [OSD Language] och tryck på knappen HÖGER/VÄNSTER för att välja språk (2) [Country] Tryck på knappen HÖGER/VÄNSTER för att välja land. (3) [Channel Search] tryck på HÖGER eller OK-knappen för att starta kanalsökning. Se sidan 8 för mer information. Satellitinställningar (1) Förberedelser: Du måste känna till följande parametern för att göra en lyckad kanalsökning. - Satellitens orientering. - Om du har fler än en antenn eller en antenn med mer än en LNB, måste du veta vilken typ av kopplare (Toneburst eller DiSEqC) som används och till vilken port varje antenn-lnb är ansluten. - För en Unicable / SCR EN50494, måste du veta vilken IF-kanal som finns och dess motsvarande frekvens. Fråga installatören om du är osäker om någon av parametrarna.

10 Exempel: En satellitantenn letar rätt på satellit Astra 19,2 och har en "universell" eller "Digital" LNB. Vi rekommenderar den förprogrammerade listan i detta fall. Om du inte vill använda den förprogrammerade listan; den vanlig inställningen för ASTRA 19,2 är enligt följande: Satellit: 019.2E Astra 1H. LNB-typ: 09750/10600 LNB-spänning: 13/18V 22KHz: AUTO Toneburst: Inga DiSEqC 1.0: Inga DiSEqC 1.2: Inga Motor: Inga (2) Process På vänster sida av skärmen finns en lista över satelliter som är förprogrammerade. Inställningar för den valda satelliten visas på höger sida. Process: - Välj den första satelliten som ska konfigureras med UPP/NER. - Tryck sedan på OK-knappen. Den valda satelliten är märkt med en bock, som bekräftar denna satellit kommer att beaktas i det kommande kanalsökningen. - Tryck på HÖGER-knappen för att aktivera höger sidan. - Välj alternativet med UPP/NER och ändra parametern med VÄNSTER/HÖGER. - Tryck på Menu efter att ha definierat alla parametrar för denna satellit för att komma tillbaka till vänster sida. - Om ditt satellitsystem kan ta emot signaler från ett antal satelliter, kan du välja ytterligare en satellit med UPP/NER. Tryck på OK och definiera parametern på höger sida. - Upprepa denna procedur för alla satelliter som finns tillgängliga för din mottagare. Kommentarer: - Efter en korrekt inställning visas ett ungefärligt värde på signalkvaliteten på den nedre delen av menyn. - Om en satellit saknas på listan, trycker du på den RÖDA knappen. En dialogrutan visas, ange värdet för Longitud, East/West och Frequency, och välj "Blind Scan" i den kommande kanalsökningen. Om du lägger till en satellit i listan, blir det ingen visning av signalkvaliteten för denna satellit, trots rätt inställning. Signalkvalitet kan endast visas för satelliter som sparas under transponderlistan. - Tryck på GOTO för att visa transpondern för den valda satelliten. Lägg till ny transponder med den RÖDA knappen och markera transpondern för kanalsökningen med hjälp av OK.

11 (3) Förklaring av parametrarna LNB Type: definiera oscillatorfrekvensen för din LNB. Ange rätt värde enligt manualen för din LNB (standard: 09750/10600) om du har en Unicable/SCR EN50494, välj LNB-typ Unicable (A eller B, A är normalt sett rätt val för ett Unicable-system for satellitmottagning). Välj en ledig kanal (IF-kanal) och motsvarande frekvens. Se manualen till ditt Unicable-system. LNB-spänning: Denna parameter definierar spänningen av antennen, och signalen från den horisontella eller vertikala polariserade transpondern kommer att tas emot. Inställningen behöver bara ändras i mycket sällsynta fall. En felaktig inställning kommer att resultera i saknade program eller ingen signalmottagning alls. (standard: 13/18V) 22 KHz: Mottagaren kan växla LNB med 22 khz-signaler för mottagning av ett annat frekvensband. Inställningen behöver bara ändras i mycket sällsynta fall. En felaktig inställning kommer att resultera i saknade program eller ingen signalmottagning alls. (standard: Auto) Toneburst: Toneburst-omkopplaren har två ingångsportar, vilket möjliggör anslutning av 2 antenner eller LNB till mottagaren. Om du har en Toneburst-omkopplare, måste du välja en av de båda anslutningarna (A eller B) för satelliten som är markerad på vänster sida. DiSEqC: DiSEqC-omkopplaren har upp till 16 ingångsportar, vilket möjliggör anslutning av flera antenner eller LNB till mottagaren. Om du har en DiSEqC-omkopplare, måste du välja en av anslutningarna för satelliten som är markerad på vänster sida. Kontrollera vilken version (1.0, 1.1) stöds i manualen till din omkopplare Motor: Roterbara antenner kräver utökade konfigurationer. Vi rekommenderar en professionell installation av behörig tekniker. Konfigurera enligt din antenn. Du kan öppna ytterligare konfigurationsfönster med hjälp av den RÖDA och den GRÖNA knappen. Efter konfigurationen har gjorts för alla tillgängliga satelliter, trycker du på den BLÅ knappen för att öppna menyn för kanalsökning.

12 Kanalsökning Det öppnas ett fönster som visar "Channel Search" efter man trycker på den BLÅ knappen i menyn för inställning av satellit. I detta fönster kan du göra tre ändringar som påverkar sökningsresultatet. Scanningsläge: - Default: Mottagaren söker efter kanalerna enligt en förprogrammerad lista. Denna sökningsprocess går snabbt utan att leta efter program på nya transpondrar. - Blind search: Mottagaren scannar av alla möjliga frekvenser. Det tar lite längre tid än en standardsökningen (default). Det är dock möjligt att hitta program från okända transpondrar. - Network: Mottagaren söker efter kanalerna enligt en förprogrammerad lista. Frekvensen av en ny transponder kunde hittas genom analys av de kända transpondrarna. Scanningsprocessen går fortare än "blind scan", men det är möjligt att den missar några program. Välj "Blind Scan". Det tar lite längre tid, men kommer att resultera i en komplett programlista. Om du har lagt till en ny satellit på menyn för satellitinställning, välj då "Blind scan" för det finns ingen transponderlista tillgänglig för den nya tillkomna satelliten. Det finns inget "Blind scan"-alternativ för Unicable-system. Tryck på OK-knappen för att starta kanalsökningen. Efter att kanalsökningen har slutförts kommer bilden av den första kanalen som hittades att visas på TV-skärmen.

13 Grundläggande användning (1). Inställningar för programhantering För att öppna menyn trycker du på MENU-knappen och väljer [Program]. Använda VÄNSTER/HÖGER-knapparna för att navigera genom menyn. Menyn innehåller alternativ för att anpassa inställningarna för programhantering. Välj ett alternativ och tryck på OK eller HÖGER-knapp för att justera denna inställning. Tryck på knappen EXIT för att avsluta menyn. (a) Programredigering För att redigera dina programpreferenser (låsa, hoppa över, favorit, flytta eller ta bort), måste du öppna menyn Program Edit. För att öppna denna meny krävs ett lösenord. Ange det förinställda lösenordet Adminlösenordet för att låsa upp enheten är ' '. För att kunna se de låsta kanalerna måste du ange det förinställda lösenordet '000000' eller lösenordet som du använde senast. Adminlösenordet för att låsa upp enheten är ' '. (b) EPG (Electronic Program Guide) EPG är en on-screen TV-guide som visar schemalagda program, sju dagar i förväg för varje inställd kanal. Tryck på EPG-knappen på fjärrkontrollen för att öppna guiden. Du kan använda UPP/NER-knappen för att välja det önskade programmet. Om det finns fler än en sida med information, kan du använda den BLÅ knappen för att bläddra upp en sida och den GULA knappen för att bläddra ner en sida. Du kan välja en annan kanals EPG med VÄNSTER/HÖGER knapparna, visa information om varje EPG-händelse med hjälp av INFO-knappen eller schemalägga en inspelning med hjälp av OK-knappen. (Se sidan 16 i denna manual för mer information om inspelningstillval)

14 (C) Sortera Sortera dina kanaler med hjälp av följande alternativ: - Standard - Kryptera - Frekv - Servicenamn (2). Bildinställningar För att öppna menyn trycker du på MENU och välj sedan [Picture] med VÄNSTER/HÖGER knapparna. Menyn innehåller alternativ för att anpassa videoinställningarna. Tryck på UPP/NER-knappen för att välja ett alternativ och tryck på VÄNSTER/HÖGER för att anpassa denna inställning. Tryck på EXIT för att avsluta menyn. (a) Bildformat Denna inställning definierar bildformatet på din TV och hur innehållet anpassas till din TV med hjälp av olika bildformat. (b) Upplösning Du kan ändra inställningen om bildupplösningen inte verkar vara korrekt. Denna inställning är till för att matcha den vanligaste inställningen för HDMI. [480i/480p]: för NTSC TV-system. [576i/576pj: för PAL TV-system. [720p/1080i/1080p] för NTSC eller PAL TV-system. (c) TV-format Om bilden inte verkar vara korrekt kan du ändra denna inställning. Inställningen bör matcha den vanligaste inställningen för TV-apparater i ditt land. [NTSC]: för TV med NTSC-system. [PAL]: för TV med PAL-system. (d) Videoutgång Du kan ställa in SCART-signalen till RGB- eller CVBS-format: normalt får man bättre videokvalitet med RGB.

15 (3). Kanalsökning För att öppna menyn trycker du på MENU och välj sedan Channel search med VÄNSTER/HÖGER knapparna. (a) Installation av parabolantenn Efter installationen av parabolantennen, kan du söka DTV-kanalerna. Välj Dish Setup och tryck på OK för att starta menyn Dish Setup för installation av parabolantenn Scanna efter en satellit 1. Välj önskad satellit i satellit-listan och tryck på den BLÅ knappen för att starta en kanalsökningsmeny. Du kan också lägga till en ny satellit genom att trycka på den RÖDA knappen. 2. Välj Scan Mode i kanalsökningsmenyn. 3. Tryck på OK-knappen för att starta kanalsökningen. Scanna en transponder Du kan också scanna en önskad transponder. Välj satellit först och tryck sedan på GOTO-knappen för att visa transponderlistan, och välj sedan önskad transponder och tryck på den BLÅ knappen för att börja scanna en transponder. Se sidan 5-8 i denna manual för mer information. (b) DB-hantering Med det här alternativet kan du spara kanallistan på ett USB-minne (export) eller ladda kanallistan från USB-minnet (import).

16 (4). Tidsinställningar (a) Tidsförskjutning Välj auto (automatiskt) eller manual (manuell) för GMT-anpassning. (b) Tidszon Välj tidszonanpassning när [Time Offset] är inställd på manuellt. (c) Datum Ställ in aktuellt datum då [Time Offset] är inställd på manuellt. (d) Tid Ställ in aktuell tid då [Time Offset] är inställd på manuellt. (e) Auto Standby Ställ in automatisk standby-tid. Enheten kommer att försättas i standby-läge efter vald tid utan åtgärd från användare (t.ex. tryck på fjärrkontroll). (5). Alternativ För att öppna menyn trycker du på MENU och välj sedan [Option] med VÄNSTER/HÖGER knapparna. Menyn ger möjligheten att justera OSD Language (OSD-språk), Subtitle Language (textningsspråk) och Audio Language (Ljudspråk). Välj ett alternativ och tryck på HÖGER/VÄNSTER för att anpassa inställningarna. Tryck på EXIT för att avsluta menyn. (a) OSD (On Screen Display) språk: Välj ett OSD-språk. (b) textningsspråk Välj önskat textningsspråk.

17 (c) Ljudspråk Välj önskat ljudspråk för att titta på TV-kanaler. Om språket inte är tillgängligt, kommer standard programspråket att användas. (d) Digitalt ljud Om inget ljud hörs från ljudförstärkare som är ansluten till koaxialutgången kan du ändra denna inställning. (6) Systeminställning (a) Barnlås Ställ in åldersgräns för barnlås (b) Ställ in lösenord Ställ in eller ändra lösenordet för låsta program. Ange ditt gamla lösenord eller standardlösenordet Du blir då ombedd att ange ditt nya lösenord. Tryck på OK-knappen för att bekräfta ditt nya lösenord. Då det har bekräftats, trycker du på EXIT för att avsluta menyn. Adminlösenordet för att låsa upp enheten är ' '. (c) Återställ till fabriksinställningar Du kan avbryta alla inställningar och återställa enheten till fabriksinställningarna. Obs: Alla inställningar kommer att tas bort. Du måste göra om kanalsökningen. (d) Information Visa information om modell, SW och HW-version. (e) Kom ihåg-lista Du kan ändra funktionen av RECALL-knappen. Om den är inställd på "off" visar mottagaren senaste programmet när du trycker på RECALL-knappen. Om den är inställd på "on", kommer en lista över senast sedda program att visas om du trycker på "RECALL". (f) Programuppdatering Används för programuppdatering.

18 (7). USB För att öppna menyn trycker du på MENU-knappen och välj sedan [USB] med VÄNSTER/HÖGER knapparna. Menyn innehåller alternativ för att spela upp musik, bilder och multimedia filer. Enheten stöder AVI, MP3, WMA, JPEG och BMP-format. (a) Multimedia: När en USB-enhet är ansluten kan du välja bland alternativen Music, Photo, Movie eller PVR i denna meny med hjälp av HÖGER/VÄNSTER knappar och OK för att välja. Om en USB-enhet inte är ansluten, visas varningsmeddelandet "No USB device is Found". (b) Bildkonfigurering: - Slide Time: justera tidsintervall för bildspel till 1 ~ 8 sekunder. - Slide Mode: justera bildspelseffekt enligt läge 0-59 eller slumpmässigt. - Aspect Ratio: [Keep]: Spela upp bilden i dess ursprungliga bildformat. [Discard]: Spela upp bild i helskärmsläge. (c) Filmkonfigurering: - Subtitle Specific: Välj storlek på undertexten. Tillgängliga inställningar är Small, Normal och Big. - Subtitle BG: Välj bakgrundsfärg till undertexten. Tillgängliga inställningar är transparent, grått, gul-grönt och vitt. - Subtitle Font Color: Välj teckensnittsfärg till undertexten. Tillgängliga inställningar är vit, svart, röd, blå och grön. (d) USB PVR-konfigurering: - Inspelningsenhet: Visar information om den anslutna USB-lagringsenheten. - Format: Formaterar den anslutna USB-enheten. (OBS DETTA GÖR ATT ALLA FILER RADERAS!)

19 Tidsförskjutning och inspelning Tidsförskjutning Tryck på [Timeshift/Pause]-knappen först, sedan kan du när som helst trycka på [Play]-knappen, och enheten kommer att spela upp det inspelade programmet från början. Tryck [GOTO] för att välja speltid, speltid kan dock inte överstiga den aktuella tiden. Tryck på [Fast forward]/ [Fast back] för att gå igenom den aktuella inspelningen. Obs: Timeshift-funktionen är endast tillgänglig när USB HDD är ansluten till systemet och läs-/ skrivhastigheten är tillräckligt hög för att stödja detta. Tryck på [Stopp]-knappen för första gången för att avsluta uppspelningsläget. Enheten kommer att fortsätta inspelningen men kommer att återvända till aktuell tid. Om du trycker på [Paus] kommer uppspelningen att börja om från början av inspelningen. Tryck på [Stop]-knappen igen för att stoppa inspelningen. Inspelning Om du trycker på [REC]-knappen kan det aktuella programmet spelas in till USB-skiva. Tryck på [REC] flera gånger för att välja inspelningstid. Tryck på [INFO]-knappen för att visa inspelningsinformation under inspelningen enligt nedan:

20 Den mest unika funktion i STB är dess förmåga att spela in live-tv. Det finns två sätt som du kan göra detta på. Det första är att helt enkelt ansluta en USB-lagringsenhet till din STB och trycka på inspelningsknappen på fjärrkontrollen. Det andra sättet är att schemalägga att ett program ska spelas in med den blå knappen eller inifrån EPG-menyn. För att schemalägga en inspelning följer du nedanstående steg: Tryck på den blå knappen på fjärrkontrollen. Tryck på den röda knappen för att ange ett schema. Justera inställningarna enligt schemaläggning för händelsen. (Start-sluttid, spela in/visa, etc.) Tryck på OK-knappen Tryck på EXIT-knappen Du kommer att kunna välja mellan följande två alternativ: Mode: Visa eller spela in Om du vill ta bort en schemalagd händelse, kan du trycka när som helst på den blå knappen för att visa listan över schemalagda händelser. Använd pilknapparna på fjärrkontrollen för att markera händelsen du vill ta bort och tryck sedan på den blå knappen för att radera den. De inspelade filerna kan tas bort på den här enheten, du kan gå till PVR och trycka på den gula knappen för att radera de. TV-programmet spelas in till fil med.mts format som kan spelas upp på den här enheten och datorn med hjälp av en lämplig spelare, men kan inte spelas upp på DVD eller PDVD För inspelning av HDTV-program bör versionen (och hastigheten) av USB-enheten vara 2.0 eller högre, annars kan enheten inte spela in HD-program på rätt sätt. Vid inspelning till USB-minne eller extern hårddisk på denna modell måste du vänta några sekunder innan du trycker på "rec" efter du har satt i minnet eller anslutit disken. Annars kan det hända att enheten frysa i signalen. Om detta händer ska du stänga av strömmen och ansluta igen för att fixa detta. Obs: - Vi kan inte garantera kompatibilitet (funktion och/eller buss-effekt) med alla USB-lagringsenheter och tar inget ansvar för eventuell förlust av data som kan uppstå när sådana är anslutna till denna enhet. - Med stora mängder data kan det ta längre tid för systemet att läsa innehållet på en USB-enhet. - Vissa USB-enheter kanske inte kan identifieras ordentligt. - Även när de är i ett format som stöds kan vissa filer inte spelas upp eller visas beroende på innehållet. - Använd en extern AC-DC-adaptern om USB-enhetens strömförbrukning är större än 500mA.

21 Felsökning Problem Möjliga orsaker Vad man ska göra Ingen ström Strömmen är inte ansluten Koppla in nätsladden. Strömbrytare är inte på. Sätt på strömmen Ingen DTV-signal Parabolantennens riktning Justera parabolantennen. inte korrekt. Signalen är för svag. Inga sökprogram. Använd en större parabolantenn. Försök scanna efter DTV-program igen. Inget ljud från Ingen eller felaktig Ansluta ljudkabeln på rätt sätt högtalarna anslutning med ljudkabel Ljud på ljudlös (mute) Stäng av mute-funktion Endast ljud, ingen bild på skärmen Fjärrkontrollen svarar inte Upplösning stöds inte av TV-apparaten. Ingen eller felaktig anslutning med AV-kabel Programmet är ett radioprogram Batteriet är slut. Fjärrkontrollen pekar inte mot eller är för långt ifrån digitalboxen Tryck på V-FORMAT-knappen för att ändra upplösningen. Se till att kablarna har anslutits på rätt sätt Tryck på <TV/RADIO> knappen för att växla till TV-läge Byt batteri Justera positionen för fjärrkontrollen och flytta dig närmare enheten Bilden störs Signalen är för svag Kontrollera antennkabeln och anslutningar

22 Technische Spezifikationen Objekt Punkt i undermenyn Parameter Mottagare Ingångsfrekvens Impedans MHz 75 ohm Symbolhastighet 2-45Mbps Modulering QPSK8PSK Video Avkodarformat Utdataformat MPEG4AVC/H.264 HP@L4 MPEG2MP@ML.HL 480i/480p/576i/576p/720p/1080i/1080p Utgångsport HDMI, SCART Ljud Avkodarformat MPEG-1 (lager 1&2&3), WMA, AC3 Uttag för audio Koaxial, L/R (SCART) USB2.0 Kapacitet som stöds 500GB Media som stöds MP3, WMA, JPEG, BMP, AVI, MKV Ström Strömförsörjning ~ V 50/60HZ Max strömförbrukning <25W Vikt Storlek Strömförbrukning i standbyläge 0,5kg 168x95x38 mm <1W

23 Kommentar om återvinning Din produkt har utformats och tillverkats av högkvalitativa material och komponenter som kan återvinnas och återanvändas. Denna symbol betyder att elektrisk och elektronisk utrustning bör kasseras separat från hushållsavfallet. Kassera denna utrustning på din lokala återvinningscentral. I EU-länder finns det särskilda insamlingssystem för begagnade elektriska och elektroniska produkter. Hjälp oss att bevara den miljö vi lever i! Försäkran om överensstämmelse Denna produkt uppfyller kraven i följande direktiv: Direktiv om elektromagnetisk kompatibilitet (EMC): 2004/108/EG Lågspänningsdirektivet (LVD): 2006/96/EG CE-märkningsdirektiv: 93/68/EEC Direktiv om energianvändande produkter: 2005/32/EG Ovanstående direktiv förklarar att DVB-S2 digitalbox DVBS-200HD är i överensstämmelse med följande standarder: EN55013:2001 +A1:2003+A2:2006 EN :2006 EN :1995+A1:2001 +A2:2005 EN55020:2007 EN 60065:2002+A1: 2006 ISO/IEC KOMMISSIONENS FÖRORDNING (EG) nr 107/2009
