1 Behövs dilatationsfogar och armering i dagens skalmurar? Miklós Molnár Universitetslektor Avdelningen för Konstruktionsteknik Lunds Tekniska Högskola

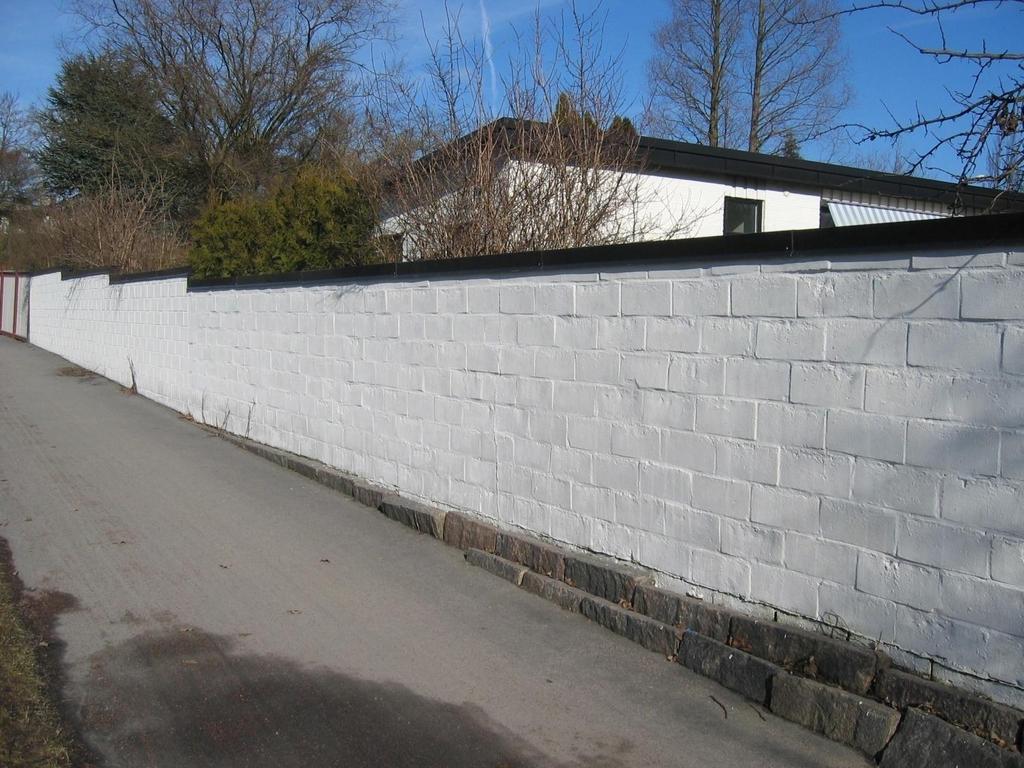

2 Fristående, avlång mur i betongblock

3 Vertikala sprickor har uppkommit med jämna mellanrum

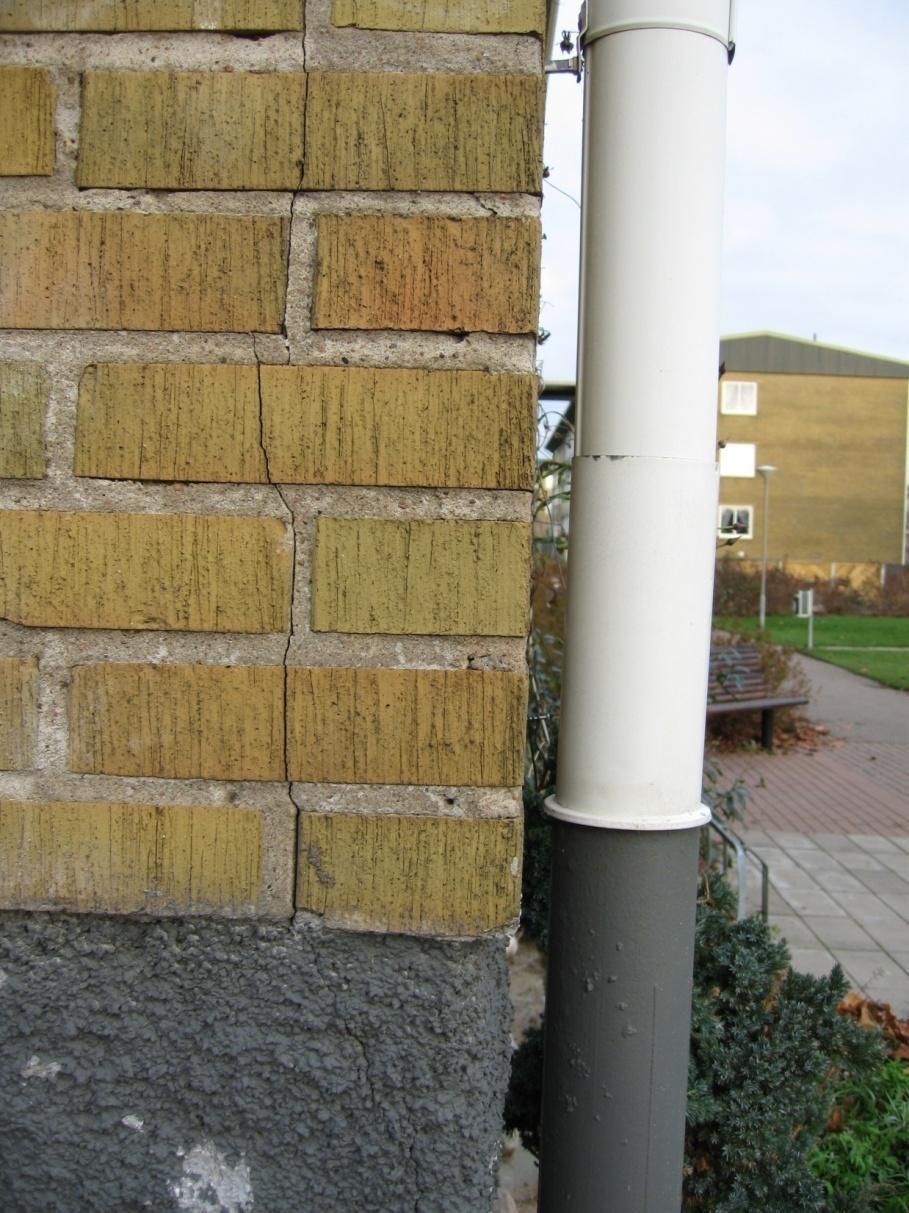

4 Vertikal spricka, cirka på halvstenstens avstånd från hörn i tegelskalmur

5 Varför spricker väggar? Temperatur- och fuktvariationer ger formändringar Formändringar hindras vid t.ex. upplag och hörn Hindrade formändringar kan ge upphov till kritiska dragspänningar och så småningom dragsprickor Dragsprickor vanliga i både murverk och betong

6 Karakteristiskt sprickmönster i vägg utan öppningar

7 Cirka 5 vertikal sprickor har uppkommit i denna avlånga fristående mur

8 Karakteristiskt sprickmönster i väggar med öppningar

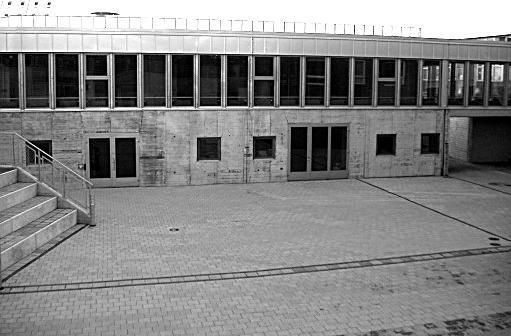

9 Fastlåst, avlång betongvägg med öppningar

10 Typiska sneda sprickor utgår från hörnen

11 Hur minskar man risken för dragsprickor i skalmurar? Låg friktion mellan fundament och vägg genom glidskikt av plåt, papp, m.m. Inga kramlor i närheten av sammanmurade hörn (1 m) Starkt tegel + svagt murbruk Dilatationsfogar

12 Dilatationsfogar är bra om man kan förhindra att hela väggtvärsnittet blir utsatt för kritiska dragspänningar

13 Tumregler och råd 1. Dilatationsfogar behövs inte om väggens längd/höjdförhållande är mindre än 5 de flesta av våra fasader tillhör denna kategori 2. Använd glidskikt av rostfri plåt under anläggningsskiftet det finns produkter på marknaden 3. Använd starkt tegel och svagt murbruk (klass C istället för klass B) eventuella sprickor kommer att följa fogarna och blir knappt synliga för ögat

14 Att göra dilatationsfogar mindre framträdande: Placering i inåtgående hörn Skapa vertikalitet i fasaderna, t.ex. stuprörsnischer Förlägga fogar till lägen där det händer något i planlösningen, t.ex. klassrumsskiljande väggar, lägenhetsskiljande Sätt fogmassan innanför murliv, foga med t.ex. kalkbruk Källa: Tomas Gustavsson Moderna tegeldetaljer Dilatationsfog i inåtgående hörn

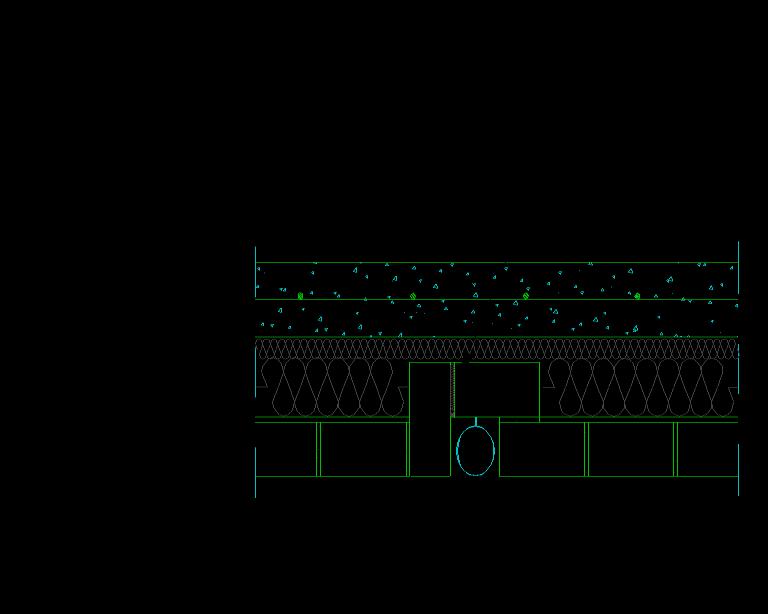

15 Källa: Tomas Gustavsson Moderna tegeldetaljer Dilatationsfog i stuprörsnisch

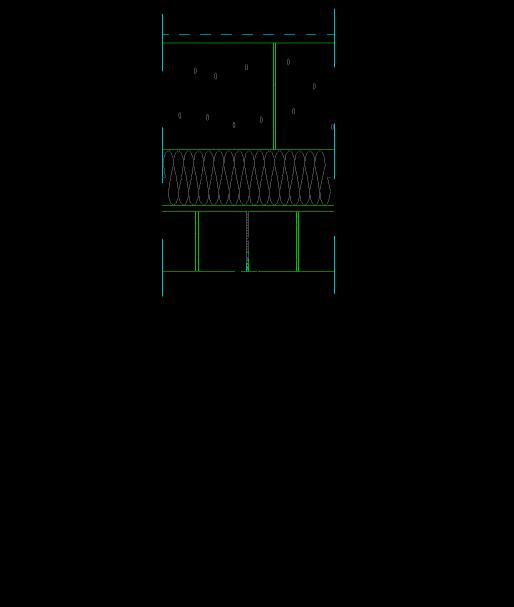

16 Källa: Tomas Gustavsson Moderna tegeldetaljer Dilatationsfog med indragen fogmassa och fogning med kalkbruk

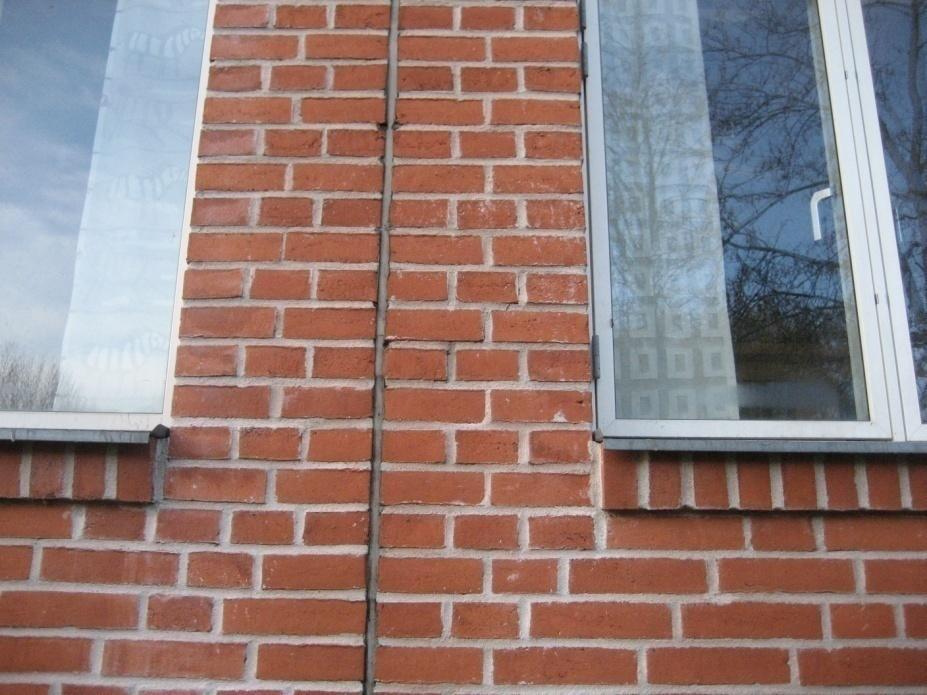

17

18 Var behövs murverksarmering? Där murverkets bärförmåga inte är tillräckligt: I murverksbalkar över större öppningar I väggar med bärande funktion, t.ex. kanalmurar och massiva blockväggar med stora avstånd mellan avstyvande tvärväggar (idrottshallar, museibyggnader, källarväggar) Där man vill begränsa bredden hos eventuella dragsprickor Den sprickbegränsande effekten är dåligt dokumenterad Armering har använts i överflöd Icke korrosionsskyddad armering användes så sent som i början av 1980-talen, med förödande effekt på murverks beständighet och funktion

19 Vertikal spricka med stor bredd trots horisontalarmering fogar med korroderande armering framträder som ljusare ränder

20 Mer om dilatationsfogar Byggnadsteknisk utformning i Tomas Gustavsson, Moderna tegeldetaljer, utkommer under våren 2008 Enklare manual eller dimensioneringsanvisning planeras till hösten Skulle kunna ingå i en framtida oberoende informationssajt om murat byggande Ett utvecklingsarbete bör genomföras kring mer tilltalande detaljer runt dilatationsfogar

21 Tack till Formas Mur- och Putsinformation AB Byggsektorns InformationsCentrum (BIC) för deras finansiella stöd
