1 Fasadsystem utan ytlister P50S SG fasades

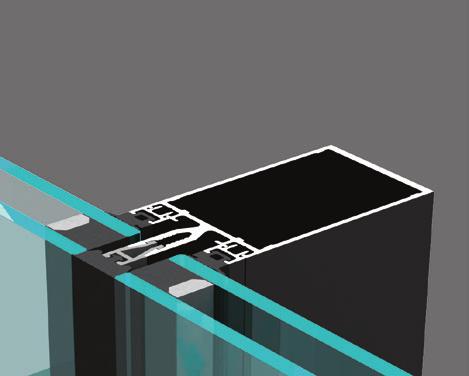

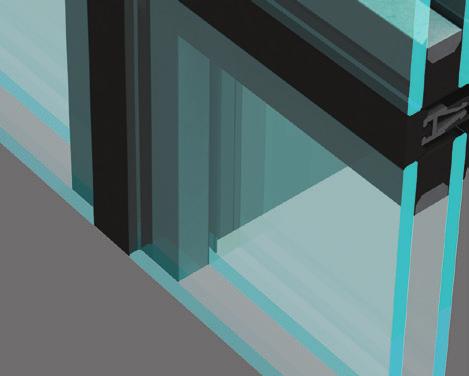

2 Premium Partner in Building P50S Fasadsystem utan ytlister Structural Glazing System Användningsområden Värmeisolerat system i aluminium för fasader Egenskaper Det yttre glaset i det isolerglaspaket som fästs mekaniskt på stommen samt fasadglaset har fästs genom limning och ytlister behövs inte. När reflekterande glas används, syns limytan inte genom glaset på utsidan. Den 20 mm bredda fogen mellan glasrutorna täts med massa. Så här skapas en glasyta som ser nästan enhetlig ut. Dubbelt eller tredubbelt isoleringsglas eller fasadglas Vertikala eller horisontella linjer kan framhävas med ytlister. I systemet används samma stommar som i P50L-systemet. Aluminiumstommen fungerar vanligtvis som självbärande och tar emot vindlasten och glasets vikt men den kan också sättas fast på annan bärande konstruktion. Till systemet hör ett utåtöppnande överhängt ventilationsfönster. Till P50S-fasadsystemen kan också anslutas dörrar och fönster från Pursos andra serier. Profilerna ytbehandlas vanligtvis med anodisering eller pulverlackering. Vid behov är det också möjligt att göra nya profilformer snabbt och förmånligt. Kan återvinnas helt Ringa underhållsbehov under livscykeln Fungerar i alla väderleksförhållanden Stombredd 50 mm Stomdjup mm. Applications Thermal insulated facade system Features Inner glass is mechanically attached to the frame, outer and middle glass is bonded Frames from P50L series Glazing with double or triple IGU or as facade glazing Exterior may be partially glazed with glazing beads (semi-sg) Top hung ventilation window available Doors and windows from PURSO system can be easily mounted to P50S facade system Powder coated or anodized surface treatment. New profile shapes can be produced quickly when necessary with low costs Completely recyclable Minimal care and maintanance required High resistance to any weather conditions Frame width 50 mm Frame depths up to 250 mm Purso Oy ansvarar för att tillämpningarna i denna produktkatalog fungerar men ansvarar för övriga tillämpningar endast med särskilt avtal. Ansvaret för övervakning av tillverkning och installation av konstruktionerna tillkommer inte Purso Oy. Purso Oy quarantees the function of the applications described in this catalogue. Other applications are quaranteed only by separate agreement. Purso Oy does not take responsibility for control of the installations.

3 P50S P50S FASADSYSTEM UTAN YTLISTER P50S SG FACADES Profiler Profiles P50S Fasad P50S Facade P50S Utåtöppnande fönster P50S Outward opening window tvärsnittsvärden för P50S-serien Cross-section values of P50S series Stommens dimensionering på fasaden Frame dimensioning in facade Glasning Glazing

4 0 5,1 1,1 7,1 P50S 1 STOMPROFILER FRAME PROFILES L= L=26.7 L=35.8 L= L= L= L= L= L= L= L= L= Även andra stomprofiler i P50L-serien kan användas L= , L= /S 13 4, L= (4) 6,5(6) RT45 SG LK1LE 4, L= L= L= L=155.2 TILLBEHÖR ACCESSORIES Skruv Ruuvi Ø5,5x25 Screw Ø5,5x25 45 JM19993/S Skruv Ruuvi Ø5,5x25 Screw Ø5,5x25 45 JM19998/S L= L=192.8 Skruv Ruuvi Ø5,5x25 Screw Ø5,5x25 45 JM19988/S Skruv Ruuvi Ø5,5x32 Screw Ø5,5x32 45 JM19999/S P50S ÖPPNINGSBART FÖNSTER P50S OPENABLE WINDOW ,5 33 TÄTNINGAR SEALINGS JL (7.5) RT80 SG JL ,5 K913 27,5 K912 10(9) RT100 DX818 8

5 P50S 2.1 P50S FASAD P50S FACADE Al.hörn kulma t. esim. ex. 20x20x SG2 50SG

6 P50S 2.2 P50S FASAD P50S FACADE Al.hörn kulma t. esim. ex. 20x20x2 15

7 P50S 2.3 P50S FASAD P50S FACADE

8 P50S 2.4 P50S FASAD, TRIPPELGLAS P50S FACADE, TRIPLE GLASS Al.hörn kulma t. esim. ex. 20x20x PE-nauha 20

9 P50S 3 P50S UTÅTÖPPNANDE FÖNSTER P50S OUTWARD OPENING WINDOW /S esim. t. ex. Vectrale 6815 DX RT K K912 t. esim. ex. Italinox 6000 eller tai Italinox

10 P50S 4 TVÄRSNITTSVÄRDEN FÖR P50S-SERIEN CROSS-SECTION VALUES OF P50S-SERIES Vertikala stomprofiler Profil I x cm 4 W x cm 3 Vertical frame profiles I y cm 4 W y cm 3 A mm ,1 0,6 3,6 1, ,4 1,1 4,9 2, ,2 1,0 4,6 1, ,1 3,0 9,6 3, ,8 5,3 14,0 5, ,5 9,7 18,4 7, ,5 15,0 23,4 9, ,7 19,6 29,1 11, ,2 22,1 28,9 11, ,5 29,0 33,5 13, ,6 37,1 39,2 15, ,6 35,5 39,8 15, ,9 46,7 47,5 19, ,9 60,6 57,1 22, ,2 72,4 63,1 25, ,8 138,8 95,0 38, Horisontella stomprofiler Profil I x cm 4 W x cm 3 Horizontal frame profiles I y cm 4 W y cm 3 A mm ,8 0,9 6,9 2, ,9 2,3 9,8 3, ,7 3,5 10,7 4, ,2 5,6 14,5 5, ,4 10,9 19,9 8, ,7 15,7 24,5 9, ,4 21,6 29,1 11, ,7 29,3 35,4 14, ,3 34,0 40,8 16, ,4 41,7 45,6 18, ,0 42,7 47,5 19, ,8 58,9 57,4 23, ,8 71,8 64,0 25, ,0 101,6 78,1 31, Skarvprofiler Profil I x cm 4 W x cm 3 Extension profiles I y cm 4 W y cm 3 A mm ,6 89,8 20,7 13,5 6, ,8 149,1 28,0 14,8 6, ,8 236,4 37,4 16,1 7, ,5 328,4 45,4 17,2 7, ,0 481,7 58,7 18,9 8, ,5 654,9 71,3 21,1 9,5 1499

11 VERTIKALSTOMMENS DIMENSIONERING FÖR VINDLASTEN DIMENSIONING OF FRAME FOR WIND LOAD P50S 5.1 Glasytan är fördelad i spännviddens riktning. Glass area is divided to parts in the direction to span. L Spännvidd L (m) Span Tillåten böjning/ Maximum frontal deflection L/ mm (EN 13830:2003) Vindtryck/ Wind load w: 0.6 kn/m 2 Preliminär dimensionering/ Preliminary statics 7,0 6,0 5,0 4,0 3,0 2,0 1,0 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Belastningsbredd b (m) Loading width a 1/2 a 2/2 b a 1 a (200mm) (180 mm) (160 mm) (140 mm) (120 mm) (100 mm) (80 mm) (60 mm) (40 mm) (30 mm) DIMENSIONERING AV STOMMEN FÖR VINDLASTEN DIMENSIONING OF FRAME FOR WIND LOAD Glasytan är inte fördelad i spännviddens riktning. Glass area is not divided to parts in the direction to span. L Tillåten böjning/ Maximum frontal deflection L/ mm (EN 13830:2003) a Vindtryck/ Wind load w: 0.6 kn/m 2 1/2 a 2/2 b Preliminär dimensionering/ Preliminary statics a a 1 2 7,0 Spännvidd L (m) Span 6,0 5,0 4,0 3,0 2,0 1,0 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Belastningsbredd b (m) Loading width (207 mm) (187 mm) (167 mm) (147 mm) (127 mm) (107 mm) (87 mm) (67 mm) (47 mm) (37 mm) (27 mm)

12 P50S 5.2 DIMENSIONERING AV HORISONTALSTOMMEN FÖR GLASVIKTEN DIMENSIONING OF HORIZONTAL FRAME FOR GLASS WEIGHT Tillåten böjning/ Maximum vertical deflection L/500 3 mm (EN 13830:2003) Kilens avstånd/ Setting block distance a: 100 mm F Glasets Lasin paino vikt (kg) Glass weight (207 mm) (187 mm) (167 mm) (147 mm) (127 mm) (107 mm) (87 mm) 0 1,0 1,5 2,0 2,5 3,0 3,5 Glasets Lasin leveys bredd L (m) Glass width (67 mm) (47 mm) (37 mm) (27 mm) a g L a F Lasin Glasets paino vikt (kg) Glass weight Glas glass 2K (100 mm) ( 60 mm) ( 60 mm) kg/m Glas glass 3K kg/m ,0 1,5 2,0 2,5 3,0 3,5 Glasets Lasin leveys bredd L (m) Glass width ( 75 mm) ( 57 mm) ( 71 mm) ( 51 mm) ( 51 mm) Horisontalprofil Största tillåtna glasvikt (kg) med omlottskarv Skarvbit Ingen skarvbit (27) (37) (47) (67) (87) (107) (127) (147) (167) (187) (207) 400 Horisontalprofil Största tillåtna glasvikt (kg) med omlottskarv Skarvbit Ingen skarvbit (51) (51) (71) (75) (57) (60) (60) (100) 300

13 P50S 5.3 DIMENSIONERING AV FASADSTOMME Dimensioneringsexempel DIMENSIONING OF FRAME Dimensioning example vindtryck w = C p x q = 1.0 x 0.6 = 0.6 kn/m 2 wind load w = C p x q k = 1.0 x 0.6 = 0.6 kn/m 2 DIMENSIONERING AV VERTIKAL STOMPROFIL - spännvidd 5.0 m - belastningsbredd 1.5 m - stommens dimensioneringskurvor sida 5.1 vertikal stomprofil (180mm) DIMENSIONERING AV HORISONTELL STOMPROFIL - spännvidd 1.5 m - belastningsbredd 2.0 m - stommens dimensioneringskurvor sida 5.1 horisontell stomprofil (47mm) - Dubbelglas, glasets vikt = 1.5 x 2.5 x 31 = 117 kg - ramens dimensioneringskurvor för glasets vikt horisontell stomprofil (47mm) Som horisontell stomprofil väljs (47mm) DIMENSIONING OF VERTICAL FRAME PROFIL - span 5.0 m - loading widht 1.5 m - frame dimensioning page 5.1 vertical frame profil (180mm) DIMENSIONING OF HORIZONTAL FRAME PROFILE - span 1.5 m - loading widht 2.0 m - frame dimensioning curvespage 5.1 horizontal frame profil (47mm) - 2K-glass, glass weight = 1.5 x 2.5 x 31 = 117 kg - dimensioning curves for glass weight horizontal frame profile (47mm) Horizontal profile to be (47mm)

14 P50S 6 GLASNING I systemet används dubbelt eller tredubbelt isoleringsglas på vars kanter har fästs fästrännor /S. Glasets tjocklekar 6-8 mm. Glasstorlek max mm x 2500 mm. Härdat bakgrundsmålat 6-8 mm fasadglas limmas på ramprofil Glasstorlek max mm x 2500 mm. Specialglaselementen fästs på stommen mekaniskt med fästdonen JM19993/S, JM19988/S, JM19998/S eller JM19999/S och fasadglaset med fästdonet JM19993/S, fästdonsmellanrum max. 400 mm. Springan på 20 mm mellan angränsande glaselement fogas med massa. Före fogning monteras silikonfogtätningen SG2 i springan mellan rutorna vid dubbelglasning och PE-cellband vid trippelglasning. Glaselementen stöds på nederkanten med glasstöd. Mellan glaselementet och glasstödsprofilen används 100x26x3 silikonskiva. Ytterligare information om tillverkningen finns tillgänglig hos Purso Oy och limleverantören. (t.ex. Tremco Ltd Finland, Joints Oy, Glastech Oy, Sika Finland Oy) /S /S SG1 t. esim. ex. Tremco Proglaze II JM19988/S RT45 t. esim. ex. Tremco Proglaze II JM19988/S silikonskiva silikonilevy SG2 silikonskiva silikonilevy SG2 JM19993/S t. esim. ex. Tremco Spectrem 2 JM19993/S t. esim. ex. Tremco Spectrem 2 esim. t. ex. Tremco Proglaze II esim. t. ex. Tremco Proglaze II t. esim. ex. Tremco SST-800 spacer 6.3x8.5 mm t. esim. ex. Tremco SST-800 spacer 6.3x8.5 mm max SG1 silikonskiva silikonilevy Glasstöd Lasinkannatus JM19993/S esim. t. ex. Tremco Proglaze II JM19988/S PE-nauha PE-band esim. t. ex. Tremco Spectrem 2 t. esim. ex. Tremco Proglaze II Julkisivulasi Fasadglas JM19993/S Eristyslasi Isolerruta JM19988/S max. 400 Glasstöd Lasinkannake max esim. t. ex. Tremco SST-800 spacer 6.3x8.5 mm max. 400

15 TEKNISKA DATA Profiler aluminiumlegering i allmänhet EN-AW 6063 T5 Rp p0,2 min = 130 N/mm² R m min = 175 N/mm² E = N/mm² i planering av aluminiumkonstruktioner ska förskjutningar som orsakas av temperaturändringar beaktas aluminium har en längdutvidgningskoefficient på 24x10-6 /K profilernas formtoleranser enligt EN eller EN legeringen lämpar sig utmärkt för anodisering leveranslängden är normalt 6,6 m, andra mått på specialbeställning Ytbehandling av profilerna Anodisering Anodisering är en elektrokemisk metod med vilken man gör aluminiumets naturliga oxidlager tjockare. Anodiseringen bildar en stark, slittålig yta med ypperlig väderhärdighet. Pulverlackering I pulverlackering sprutas profilens yta med pulver som smälts i ugnen till en härdig och jämn yta. Före lackeringen får profilerna en förbehandling som säkerställer lackets hållbarhet. Normalt används toner i RAL-färgkartan, men även andra toner är möjliga. Tätningar Material: EPDM-gummi Färg: svart TECHNICAL INFORMATION Profiles Aluminium alloy usually EN-AW 6063 T5 Rp p0,2 min = 130 N/mm² R m min = 175 N/mm² E = N/mm² Thermal transitions caused by changes in temperature must be taken into account in the design Thermal expansion coefficient of aluminium is 24x10-6 /K Shape tolerances of profiles according to EN or EN Alloy is well suited for anodizing Delivery length of profiles normally 6,6 m, other lengths available on request Surface treatment Anodizing Anodizing is an electrochemical method for increasing the thickness of the natural oxide layer of aluminium. Anodizing forms a hard, mechanical wear-resistant surface with excellent weather resistance. Powder Coating In powder coating the powder is injected into the surface of the profiles, which then is melted in a furnace into a durable and smooth surface. Before painting, the profiles are pre-processed, in order to ensure the endurance of the coating. Normally profiles are painted with RAL color shades, but other colors are also possible. Gaskets Material: EPDM-rubber Colour: black Alla rättigheter till ändringar förbehålles på grund av kontinuerlig produktutveckling. All rights are reserved due to continous product development.

16 Tillverkning, försäljning och teknisk rådgivning Manufacturing, sales and technical information Purso Oy Byggsystem Building Systems Unit Alumiinitie 1, FI Siuro, Finland Tel , fax purso@purso.fi Vi förbehåller oss rätten till ändringar utan separat anmälan. All rights reserved without prior notice. Copyright Purso Oy /2016
