1 UV RAPPORT 2012:171 KULTURHISTORISKT PLANERINGSUNDERLAG Harbackevägen m fl - omläggning av vattenledning i Kimstad Östergötland Norrköpings kommun Kimstad socken Dnr Annika Helander

2 UV RAPPORT 2012:171 KULTURHISTORISKT PLANERINGSUNDERLAG Harbackevägen m fl - omläggning av vattenledning i Kimstad Östergötland Norrköpings kommun Kimstad socken Dnr Annika Helander Harbackevägen m fl omläggning av vattenledning i Kimstad 1

3 Riksantikvarieämbetet Arkeologiska uppdragsverksamheten (UV Öst) Roxengatan Linköping Tel Fax e-post uvost@raa.se e-post fornamn.efternamn@raa.se Riksantikvarieämbetet UV Rapport 2012:171 Kartor ur allmänt kartmaterial, Lantmäteriet Gävle Medgivande I 2012/0744. Kartor är godkända från sekretessynpunkt för spridning. Lantmäteriet Dnr /4312. Grafisk form Britt Lundberg Kartografi Lars Östlin Foto Annika Helander Utskrift E-print, Stockholm Harbackevägen m fl omläggning av vattenledning i Kimstad

4 Innehåll Sammanfattning 5 Bakgrund 5 Syfte och metod 7 Områdets förutsättningar 7 Kulturmiljö 7 Fornlämningsmiljö och tidigare undersökningar 8 Resultat 9 Åtgärdsförslag 11 Referenser 13 Litteratur 13 Kartor 13 Administrativa uppgifter 13 Motala ström Norrköping Motala Vadstena Skänninge Svartån Linköping Stångån Söderköping Mjölby Fig 1. Karta över Östergötland med platsen för utredningen markerad. Harbackevägen m fl omläggning av vattenledning i Kimstad 3

5 Fig 2. Utdrag ur Gröna kartan med utredningsområdet markerat. Skala 1: Harbackevägen m fl omläggning av vattenledning i Kimstad

6 Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV, är en uppdragsfinansierad del av Riksantikvarieämbetet som i huvudsak genomför arkeologiska undersökningar efter beslut enligt Lag (SFS 1988:950) om kulturminnen m m. Uppdragsverksamheten utför även konsultuppdrag i form av utredningar, kulturmiljöanalyser och planeringsunderlag. Den arkeologiska uppdragsverksamheten har ingen myndighetsfunktion. Kulturhistoriskt planeringsunderlag Harbackevägen m fl omläggning av vattenledning i Kimstad Sammanfattning På uppdrag av Norrköpings Vatten, genom Anders Sjöborg, Tekniska Verken Driftum AB, har Riksantikvarieämbetet, UV Öst utfört ett kulturhistoriskt planeringsunderlag inför planerad omläggning av vattenledningar vid Harbackevägen m fl i Kimstad, Norrköpings kommun. Syftet med planeringsunderlaget är att det ska motsvara en arkeologisk utredning, etapp 1, enligt Lag (1988:950) om kulturminnen m m. Förstudien resulterade i att den planerade omläggningen kommer att beröra närområdena till två fasta fornlämningar, Kimstad 12:1 samt 258. UV Öst bedömer att den arkeologiska insats som kommer att bli aktuell beror på markarbetenas art. I det fall schaktning behöver utföras för nya vattenledningar inom fornlämningsområdena kan en arkeologisk förundersökning erfordras. Vid mindre, begränsade arbeten kan istället förundersökning i form av schaktningsövervakning bli aktuell. Ansökan om tillstånd enligt Lag (1988:950) om kulturminnen m m ställs till Länsstyrelsen Östergötland, vilka beslutar i ärendet. Bakgrund Norrköpings Vatten planerar för nya vattenledningar vid bland annat Harbackevägen i Kimstad, Norrköpings kommun. Inför omläggningen har Länsstyrelsen informerats om det planerade arbetsföretaget, som kan komma att beröra registrerade fornlämningar. Enligt överenskommelse med Länsstyrelsen har ni därefter kontaktat Riksantikvarieämbetet, UV Öst med en förfrågan om ett kulturhistoriskt planeringsunderlag inför arbetsföretaget. Harbackevägen m fl omläggning av vattenledning i Kimstad 5

7 Kimstad 52:1 Y Kimstad X Kimstad 43:1-2 Kimstad 242:1 Kimstad 44:1-4 Kimstad 258 K Skala 1: 7500 S A Kimstad 261 Kimstad 262 Kimstad m D A T Kimstad 42:1 Kimstad 41:1 Kimstad 13:1 L Ö V S Harbacken Kimstad 12:1 KIMSTAD Kimstad 9:1 Kimstad 222:1 Kyrkhagen Säter Kimstad 243:1 X ± Kimstad 14:1 Y Kimstad 9:2 Kimstad 39:1 Kimstad 40:1 Kimstad 225:1 Kimstad 223:1-2 Fig 3. Utdrag ur digitala Fastighetskartan med den planerade omläggningen. 6 Harbackevägen m fl omläggning av vattenledning i Kimstad

8 Syfte och metod Syftet med det kulturhistoriska planeringsunderlaget är att redogöra för fornlämningsbilden och vilka kända forn- eller kulturlämningar som kan komma att beröras, samt potentiella fornlämningsområden dolda under mark inom arbetsområdet. Redogörelsen innefattar även vilka arkeologiska insatser som eventuellt kan bli aktuella. Avsikten är att planeringsunderlaget ska motsvara en arkeologisk utredning, etapp 1. Länsstyrelsen Östergötland är den myndighet som bedömer om underlaget uppfyller kraven för en arkeologisk utredning, etapp 1, enligt Lag (1988:950) om kulturminnen m m. Arbetet har inneburit en sammanställning av den hittills kända förekomsten av forn- och kulturlämningar, tidigare utförda arkeologiska utredningar och undersökningar, samt en inventering i fält i syfte att identifiera presumtiva fornlämningsområden dolda under mark. De förberedande käll- och arkivstudierna har inneburit genomgång och analys av: Fornminnesregistret (FMIS). Historiskt kartmaterial (LMV). Ortnamnsregistret (SOFI). Relevant litteratur och arkeologiska rapporter. Områdets förutsättningar Omläggning av vattenledningar planeras från Kimstads vattenreservoar till Harbackevägen med förgreningar inom villaområdet som är beläget på östra sidan av väg 215. Väster om väg 215 följer ledningen i stort sett nämnda väg och kommer därefter att korsa järnvägen vid bron. Kimstad är beläget i ett sprickdalslandskap som kännetecknas av skogsklädda höjder och låglänta sedimentslätter. Landskapet är småkuperat med en höjd över havet som varierar mellan ca 35 och 45 meter. Strax väster om den planerade omläggningen flyter Motala ström som förbinder sjöarna Roxen och Glan. Kulturmiljö Kimstad som by och socken finns nämnt i skriftliga källor sedan år 1422, medan kyrkbyn med kvarn finns omnämnt år Enligt 1691 års kartmaterial utgjordes platsen för villabebyggelsen vid Harbackevägen av hagmark, liksom moränhöjden med namnet Harbacken. Området väster om väg 215 fram till järnvägen utgjordes av ängsmark. Invid det aktuella området finns två regionala intresseområden för kulturmiljövården. Kimstad kyrkomiljö, K24, utgörs av kyrkan och den intilliggande äldre bebyggelsen. Kyrkan, som har medeltida delar, är belägen på en moränrygg vid mötet mellan gamla riksvägen och Finspångsvägen. Väster om kyrkan finns en karakteristisk järnvägsmiljö utmed Östra stambanan med stationshus från 1870-talet. Vid stationen och utmed gamla riksvägen växte tätbebyggelsen fram med byggnader från 1910-talet och framåt. Öster om väg 215 finns ett landskapsparti med hag- och skogsmark, Löfstad-Aspa m fl K25. Inom området finns ett tiotal gravfält och bland annat en fornborg. Fornlämningsbeståndet är omfattande och tillsammans visar de ett kontinuerligt markutnyttjande från äldre till yngre järnålder. I områdets östra del finns Löfstad slott med anor från 1500-talet. Harbackevägen m fl omläggning av vattenledning i Kimstad 7

9 Fornlämningsmiljö och tidigare undersökningar Bygden är rik på fornlämningar från främst brons- och järnålder. De flesta av fornlämningarna består av ensamliggande gravar i form av stensättningar, gravgrupper eller gravfält. Fornlämningarna är i huvudsak belägna på höjdsträckningarna strax öster om Motala ström men även på lägre nivåer nära strömmen. Ett par hundra meter öster om arbetsområdet finns ett större gravfält i Kyrkhagen, Kimstad 222 och 223 (se fig 3). På grund av skogsavverkning efterundersöktes gravfältet och återställdes under åren 1999 och Vi det tillfället konstaterades att gravfältet omfattade drygt 50 gravar från äldre järnålder, framför allt runda stensättningar med även kvadratiska (Ternström 2000 s 25). Från äldre järnålder var även en stensättning och en rest sten, Kimstad 43:1, som undersöktes år 1989 (Ängeby 1994 s 13). Gravarna var belägna i Kimstads samhälle i anslutning till Motala ström, endast ca 200 meter sydväst om järnvägsbron (se fig 3). En del gravar från brons- och järnåldern är synliga ovan mark, medan boplatserna är dolda under mark. I området finns även stenåldersboplatser som är belägna på krön eller platåer intill vattendrag och sjöar. Inför att den nya pendeltågstationen skulle anläggas utförde UV Öst en arkeologisk utredning, etapp 2, i anslutning till järnvägen. Delar av området hade ingått i en tidigare utförd utredning, etapp 1, inför vägsträckningen av väg 215 mellan Norsholm och Skärblacka (Larsson 1994). Vid den arkeologiska utredningen, etapp 2, konstaterades en förhistorisk boplats på en platå i direkt anslutning till järnvägen och väg 215 (Rolöf 2005 s 8). Delar av boplatsen, Kimstad 258, undersöktes år Resultaten visade att människor bott på platån under två perioder av stenåldern, dels under senmesolitikum ca 4300 f Kr och dels under tidigneolitisk tid ca 3700 f Kr. Från den tidigneolitiska bosättningen togs 3 kg keramik tillvara, vilket är en ansenlig mängd. Platsen för bosättningarna låg invid en dåvarande havsvik och bör ha varit gynnsam ur flera aspekter (Stenvall 2007ff ). 8 Harbackevägen m fl omläggning av vattenledning i Kimstad

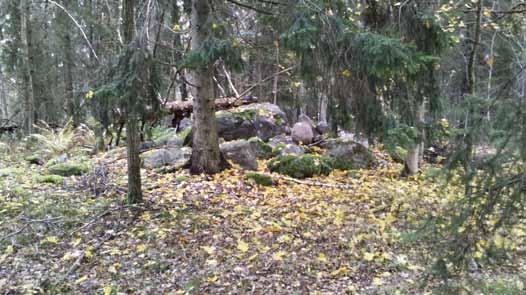

10 Resultat Den planerade omläggningen av vattenledningar kommer att utföras inom skilda terränger och markförhållanden. Inom det bebyggda villaområdet utmed Harbackevägen kommer arbetet att ske i gatu- eller tomtmark. UV Öst bedömer att inga fasta fornlämningar kommer att beröras här. Inte heller i det sanka partiet mellan Björkbackevägen och väg 215. På Harbacken norr om Harbackevägen, vid vattenreservoaren, kommer däremot arbete att ske i nära anslutning till en rund stensättning, Kimstad 12:1. Stensättningen, som ligger på högsta punkten i terrängen ungefär 20 meter från vattenreservoaren, är iögonfallande med ett 2,5x2 meter stort mittblock kringgärdad av halvmeterstora stenar. Även kantkedjan består av ovanligt stora stenar som är upp till en meter stora. I anslutning till den väl synliga stensättningen finns övermossade, flacka stenpackningar som eventuellt kan utgöra intilliggande gravar. Den synliga stensättningen och vattenreservoaren är båda belägna på krönet av en moränhöjd. Vegetationen utgörs av tämligen gles skog av löv- och barrträd. Markarbetena planeras att utföras på detta krön samt i de tämligen branta sydsluttningarna ned mot villabebyggelsen. Markarbetena kommer här att beröra närområdet till fast fornlämning, Kimstad 12:1, vilket bör ske i närvaro av arkeologisk personal. På västra sidan av väg 215 kommer markarbetena att utföras parallellt med väg 215 fram till järnvägsbron. Närmast järnvägen har delar av boplatsen Kimstad 258 undersökts, dock inte i sin helhet. Boplatsen låg på en platå, belägen 37 meter över havet. Delar av denna platå finns fortfarande kvar och kan innehålla boplatslämningar utan synliga markeringar ovan mark. En nyanlagd gång- och cykelväg leder dock söder och öster om platån idag. Tidigneolitiska boplatser i östra Mellansverige har tar tagit större områden i anspråk än vad som tidigare varit känt. Boplatserna har ofta haft en inre struktur med liknande disposition bestående av mesulahus, kulturlager, U-formade och raka rännor. Avståndet från mesulahuset till rännorna varierar mellan meter och avståndet där emellan saknar ofta anläggningar (bl a Helander 2011 s 24). Fig 4. Stensättningen RAÄ 12:1, från söder. foto annika helander. Harbackevägen m fl omläggning av vattenledning i Kimstad 9

11 ± Y X Kimstad 12:1 Harbacken X Y m Skala 1: 1500 Fig 5. UV Öst bedömer att en arkeologisk förundersökning bör utföras inom närområdet till RAÄ 12:1 (skrafferat område). 10 Harbackevägen m fl omläggning av vattenledning i Kimstad

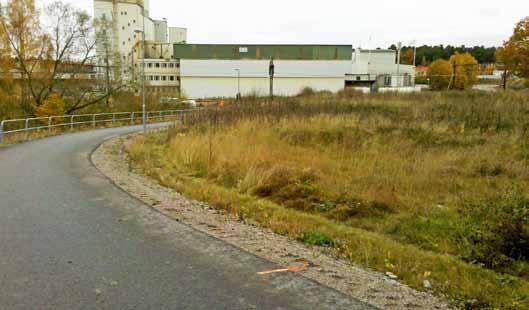

12 Fig 6. Delar av platån med boplatsen RAÄ 258 till höger i bild. En nyanlagd GC-väg till vänster. foto annika helander. Vid 2006 års undersökning dokumenterades ett mesulahus, d vs ett tvåskeppigt hus, från tidigneolitikum inom ett 280 m 2 stort område. Om boplatsens anspråk på utrymme överensstämmer med andra samtida, boplatser bör det finnas ytterligare anläggningar i närområdet som tillhör bosättningen. Markarbeten kommer att utföras öster och söder om den redan undersökta delen av boplatsen Kimstad 258. Boplatsens utbredning är ännu okänd. Eftersom det kan finnas ytterligare fasta fornlämningar dolda under mark bör markarbetena utföras i närvaro av arkeologisk personal. Åtgärdsförslag Den planerade omläggningen av vattenledningar kommer att beröra närområdena till två fasta fornlämningar vilket kräver tillståndsprövning enligt Lag (1988:950) om kulturminnen: Kimstad 12:1 Kimstad 258 UV Öst bedömer att den arkeologiska insats som kommer att bli aktuell beror på markarbetenas art. I det fall schaktning behöver utföras för nya vattenledningar inom fornlämningsområdena kan en arkeologisk förundersökning erfordras, som utförs före markarbetena. Vid mindre, begränsade arbeten kan istället förundersökning i form av schaktningsövervakning bli aktuell, som utförs i samband med markarbetet. Ansökan om tillstånd enligt Lag (1988:950) om kulturminnen m m ställs till Länsstyrelsen Östergötland, som beslutar i ärendet. Linköping i oktober 2012 Annika Helander Harbackevägen m fl omläggning av vattenledning i Kimstad 11

13 X Y Kimstad m Skala 1: 1500 X Y ± Fig 7. UV Öst bedömer att en arkeologisk förundersökning bör utföras inom närområdet till RAÄ 258 (skrafferat område). 12 Harbackevägen m fl omläggning av vattenledning i Kimstad

14 Referenser Litteratur Helander, A Särskild arkeologisk undersökning. En tidigneolitisk boplats i Nyckelby. Inför nybyggnad av Riksväg 50 mellan Motala och Mjölby, Östergötland, Motala kommun, Västra Stenby socken, Nyckelby 2:2 och 3:9, RAÄ 259. UV Rapport 2011:146. Larsson, LZ Väg 215. Arkeologisk utredning, etapp 1. Östergötland, Norrköpings kommun, Kimstads och Kullerstads socknar, delen Norsholm-Kimstad-Skärblacka. Rapport UV Linköping 1994:69. Rolöf, M Arkeologisk utredning, etapp 2. Keramik i Kimstad. Utredning inför anläggandet av ny pendeltågstation i Kimstad, Kimstads socken, Norrköpings kommun, Östergötland. Rapport UV Öst 2005:33. Natur Kultur. Miljöer i Östergötland Länsstyrelsen Östergötland. Linköping. Stenvall, J Arkeologisk för- och slutundersökning. En Vråboplats i Kimstad. Inför ombyggnad till ny pendeltågstation i Kimstad, RAÄ 258 mesolitisk och neolitisk boplats inom fastigheten Ask 5:1, invid järnvägen och länsväg 215. UV Öst Rapport 2007:45. Ternström, C Arkeologisk efterundersökning och restaurering. Kyrkhagen. Gravfält och markberedning. Löfstad 2:1, Kimstads socken, Norrköpings kommun, Östergötlands län. Östergötlands länsmuseum Rapport 13:2002. Ängeby, G Arkeologisk undersökning. Stensättning och rest sten i Kimstad. Fornlämning 43, Ask 1:4, 1:5, Kimstad, Kimstads socken, Östergötland. Rapport UV Linköping 1994:22. Kartor Redovisning Kimstad nr 1 6, år 1691, Akt D15:16 17 (LMV). Administrativa uppgifter Län: Östergötland Kommun: Norrköping Socken: Kimstad Plats: Harbackevägen m fl Riksantikvarieämbetet dnr: Projektnummer: Intrasisprojekt: UV2012:197 Rapportnummer: 2012:171 Ansvarig arkeolog: Annika Helander Kostnadsansvarig: Norrköpings Vatten Undersökningstid: 22 oktober 2012 Harbackevägen m fl omläggning av vattenledning i Kimstad 13
