1 Gestaltningsprogram för kvarteren vid Kvarngatan

2 Utkast till Stadsbyggnadskontoret Fastighets AB L E Lundberg Lund & Valentin arkitekter I

3 Vy längs Kvarngatan. Stadsvy från Strömmen, åt söder. Fastighets AB L E Lundberg Lund & Valentin arkitekter I

4 lm o h x a L Nor ra G t ge or st m ol xh La o r sb Kabelbron ryts gata n +13,9 +11,8 Holmentorget 1 +16,0 +13,3 +17,0 n +13,3 +14,1 ta ga VÄXTER en +14,1 +15,1 lm 4m +13,3 Ho SOL +15,1 Plats för sopbil LEK PLAN +16,1 Pa SITT ngö ring +12,2 CAFÉ +19,5 +16,1 +15,8 +19,1 +13,5 Kv a+10,5 rng ata VÄXTER av/ +15,0 stig nin +17,8 g e ntré +9,5 +9,0 +18,0 m r 7,5 +20,5 n på +16,3 +18,8 +18,0 m r 7,5 +22,9 +19,8 Kva rng ata n +19,0 Fastighets AB L E Lundberg Lund & Valentin arkitekter I atan Källvind sg A B +20,8 +19,0 +16,7 Situationsplan skala 1:1000

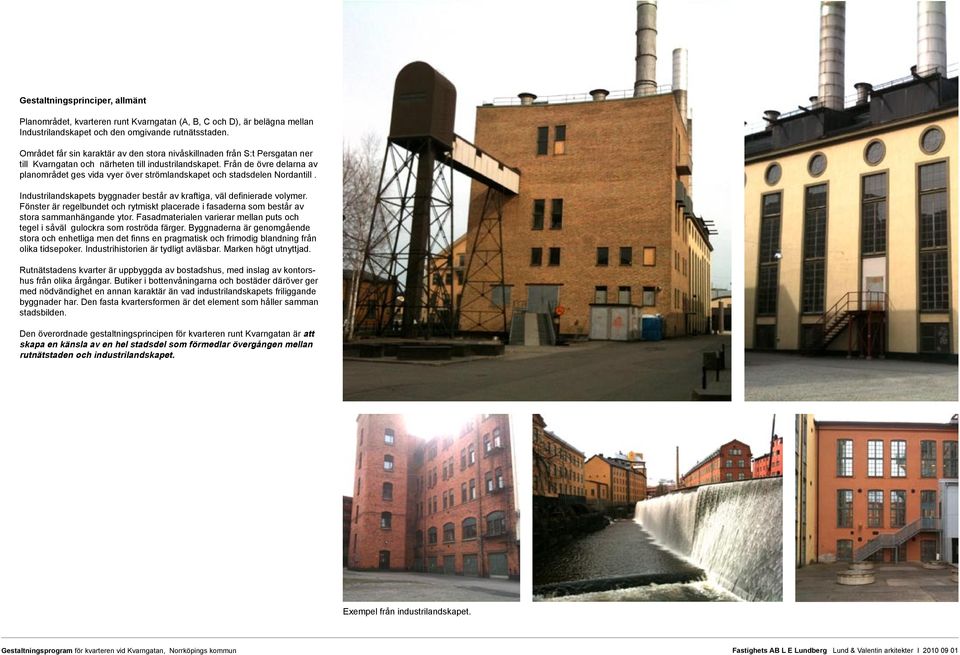

5 Gestaltningsprinciper, allmänt Planområdet, kvarteren runt Kvarngatan (A, B, C och D), är belägna mellan Industrilandskapet och den omgivande rutnätsstaden. Området får sin karaktär av den stora nivåskillnaden från S:t Persgatan ner till Kvarngatan och närheten till industrilandskapet. Från de övre delarna av planområdet ges vida vyer över strömlandskapet och stadsdelen Nordantill. Industrilandskapets byggnader består av kraftiga, väl definierade volymer. Fönster är regelbundet och rytmiskt placerade i fasaderna som består av stora sammanhängande ytor. Fasadmaterialen varierar mellan puts och tegel i såväl gulockra som roströda färger. Byggnaderna är genomgående stora och enhetliga men det finns en pragmatisk och frimodig blandning från olika tidsepoker. Industrihistorien är tydligt avläsbar. Marken högt utnyttjad. Rutnätstadens kvarter är uppbyggda av bostadshus, med inslag av kontorshus från olika årgångar. Butiker i bottenvåningarna och bostäder däröver ger med nödvändighet en annan karaktär än vad industrilandskapets friliggande byggnader har. Den fasta kvartersformen är det element som håller samman stadsbilden. Den överordnade gestaltningsprincipen för kvarteren runt Kvarngatan är att skapa en känsla av en hel stadsdel som förmedlar övergången mellan rutnätstaden och industrilandskapet. Exempel från industrilandskapet. Fastighets AB L E Lundberg Lund & Valentin arkitekter I

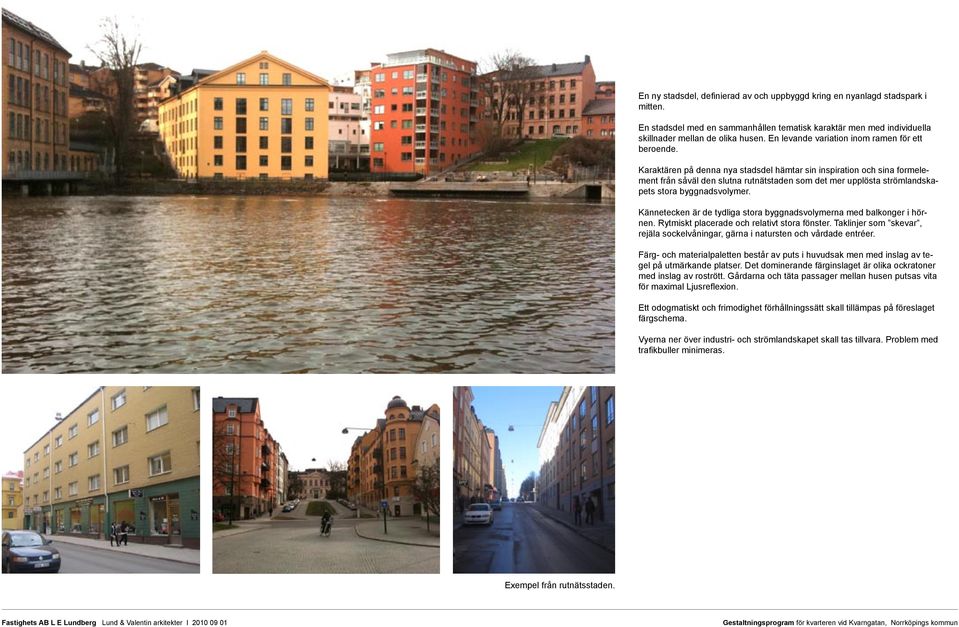

6 En ny stadsdel, definierad av och uppbyggd kring en nyanlagd stadspark i mitten. En stadsdel med en sammanhållen tematisk karaktär men med individuella skillnader mellan de olika husen. En levande variation inom ramen för ett beroende. Karaktären på denna nya stadsdel hämtar sin inspiration och sina formelement från såväl den slutna rutnätstaden som det mer upplösta strömlandskapets stora byggnadsvolymer. Kännetecken är de tydliga stora byggnadsvolymerna med balkonger i hörnen. Rytmiskt placerade och relativt stora fönster. Taklinjer som skevar, rejäla sockelvåningar, gärna i natursten och vårdade entréer. Färg- och materialpaletten består av puts i huvudsak men med inslag av tegel på utmärkande platser. Det dominerande färginslaget är olika ockratoner med inslag av rostrött. Gårdarna och täta passager mellan husen putsas vita för maximal Ljusreflexion. Ett odogmatiskt och frimodighet förhållningssätt skall tillämpas på föreslaget färgschema. Vyerna ner över industri- och strömlandskapet skall tas tillvara. Problem med trafikbuller minimeras. Exempel från rutnätsstaden. Fastighets AB L E Lundberg Lund & Valentin arkitekter I

7 Förebilder. Moderna exempel på bostadshus som inspiration för det nya området, exempel från Göteborg, Lund och Köpenhamn. Putsade fasader i olika ockra nyanser och fasader i tegel. Våningssammanfattningar i fönsterpartier, för att ge byggnaderna en vertkal resning, och samtidigt samspråka med industrilandskapets stora byggnadsvolymer. Balkonger som ligger infällda i husvolymen, eller kragar ut för att ge dynamik åt byggnadsvolymen, med våningssammanfattning och vertikala räcken i smide, alternativt räcken i helglas. Karaktäristiska putsade eller murade hörn. Takfotsdetaljer där en kvartsrund ränna, blir en del av takfotsgestaltningen. Försänkta stuprör, för att ge ett vackert helhetsuttryck, men samtidigt vara funktionellt. Tydliga entreér, med skärmtak som väderskydd, eller indragen i husvolymen, med dörr och glaspartier i trä. Fastighets AB L E Lundberg Lund & Valentin arkitekter I

8 Fastighets AB L E Lundberg Lund & Valentin arkitekter I

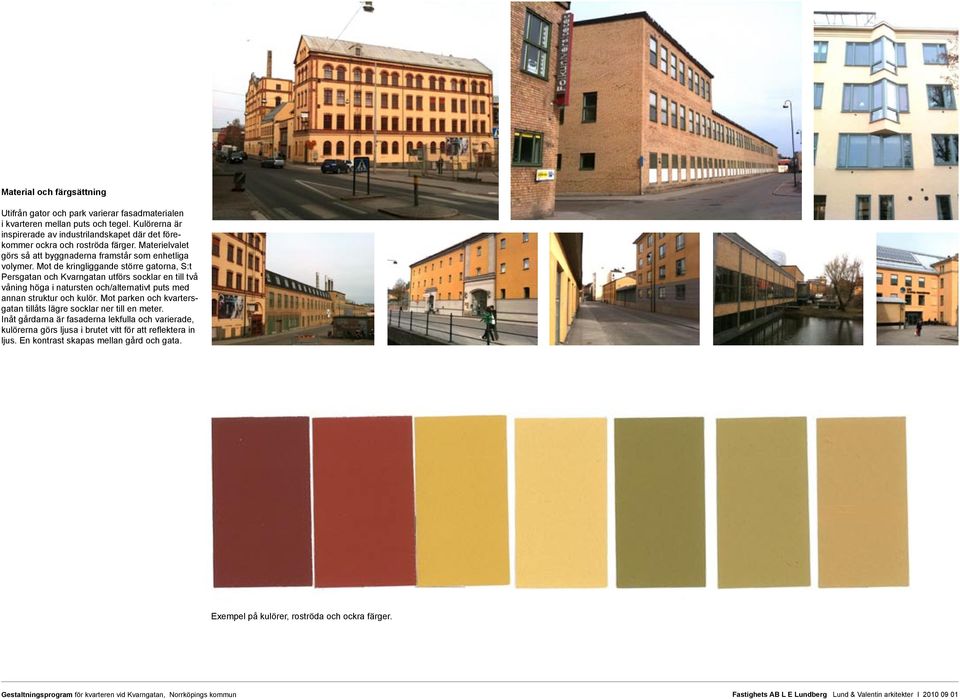

9 Material och färgsättning Utifrån gator och park varierar fasadmaterialen i kvarteren mellan puts och tegel. Kulörerna är inspirerade av industrilandskapet där det förekommer ockra och roströda färger. Materielvalet görs så att byggnaderna framstår som enhetliga volymer. Mot de kringliggande större gatorna, S:t Persgatan och Kvarngatan utförs socklar en till två våning höga i natursten och/alternativt puts med annan struktur och kulör. Mot parken och kvartersgatan tillåts lägre socklar ner till en meter. Inåt gårdarna är fasaderna lekfulla och varierade, kulörerna görs ljusa i brutet vitt för att reflektera in ljus. En kontrast skapas mellan gård och gata. Exempel på kulörer, roströda och ockra färger. Fastighets AB L E Lundberg Lund & Valentin arkitekter I

10 Fastighets AB L E Lundberg Lund & Valentin arkitekter I

11 Fasad mot Butgatan Putsade fasader, i olika ockranyanser, våningssammanfattningar i fönsterpartier, för att ge byggnaderna en vertkal resning. Balkonger som ligger infällda i husvolymen, med våningssammanfattning och vertikala räcken i smide, alternativt fria balkonger mot gårdsfasader. Markerad sockel i puts och natursten, karaktäristiska tak i falsad plåttäckning. Akvarteret Fastighets AB L E Lundberg Lund & Valentin arkitekter I

12 9 7 5 Fasad mot S:t Persgatan Putsade fasader, i olika ockra nyanser, våningssammanfattningar i fönsterpartier, för att ge byggnaderna en vertkal resning. Balkonger som ligger infällda i husvolymen, med våningssammanfattning och vertikala räcken i smide. Butik i hörnet St:Persgatan-Butgatan Akvarteret Fastighets AB L E Lundberg Lund & Valentin arkitekter I

13 Våningssammanfattningar. Putsade fasader, våningssammanfattningar i fönsterpartier, för att ge byggnaderna en vertkal resning. Balkonger som ligger infällda i husvolymen, med våningssammanfattning och vertikala räcken i smide. Välkomnade entreér. 9 Entreer skall utformas välkomnade och trygga. Entredörrar i trä, med glasade ytor, förstärkta med rostfria beslag för brytskydd. Porttelefon och lägenhetsregister i enhetlig och funktionell utformning. Tydliga och designade husnummer, som kan utföras i relief på putsad sockel, och målas i avvikande kulör. Skärmtak som kragar ut ger ett visst väderskydd när man kommer till sin port, och samtidigt en signal om entrén i gaturummet. Infälld belysning, som ger ljus där du behöver det. Tydlig markerad sockel, ger en fin övergång mellan gata och fasad i gaturummet, och ger också en stadsmässighet. A k varteret Fastighets AB L E Lundberg Lund & Valentin arkitekter I

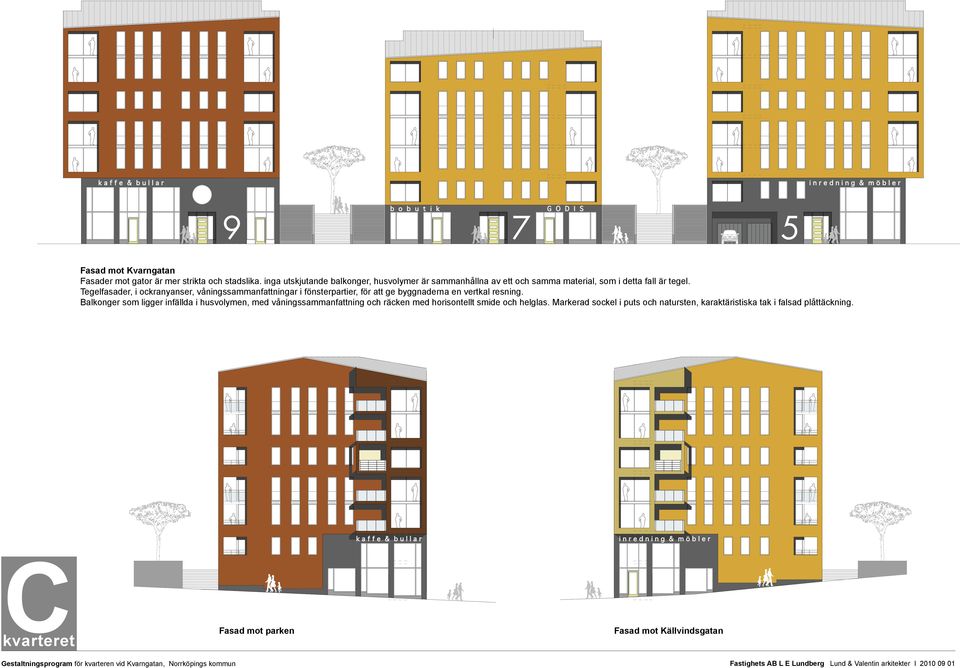

14 i n r e d n i n g & m ö b l e r Fasad mot Kvarngatan Fasader mot gator är mer strikta och stadslika. inga utskjutande balkonger, husvolymer är sammanhållna av ett och samma material, som i detta fall är tegel. Tegelfasader, i ockranyanser, våningssammanfattningar i fönsterpartier, för att ge byggnaderna en vertkal resning. Balkonger som ligger infällda i husvolymen, med våningssammanfattning och räcken med horisontellt smide och helglas. Markerad sockel i puts och natursten, karaktäristiska tak i falsad plåttäckning. k a f f e & b u l l a r i n r e d n i n g & m ö b l e r Ckvarteret Fasad mot parken Fasad mot Källvindsgatan Fastighets AB L E Lundberg Lund & Valentin arkitekter I

15 Fasad mot gården Fasader mot gården är mer upplösta och fria i sin gestaltning. Utskjutande balkonger, fasadytor av tegel och puts som går runt hörn till fasaderna som vetter mot gatorna. Delar av fasadytorna mot gården utföres i puts, som målas ljusa kulörer. Våningssammanfattningar i fönsterpartier, för att ge byggnaderna en vertkal resning. Balkonger som kragar ut åt olika håll, och bildar en stark relief. Våningssammanfattning och räcken med horisontellt smide och helglas. Karaktäristiska tak i falsad plåttäckning. Ckvarteret Fastighets AB L E Lundberg Lund & Valentin arkitekter I

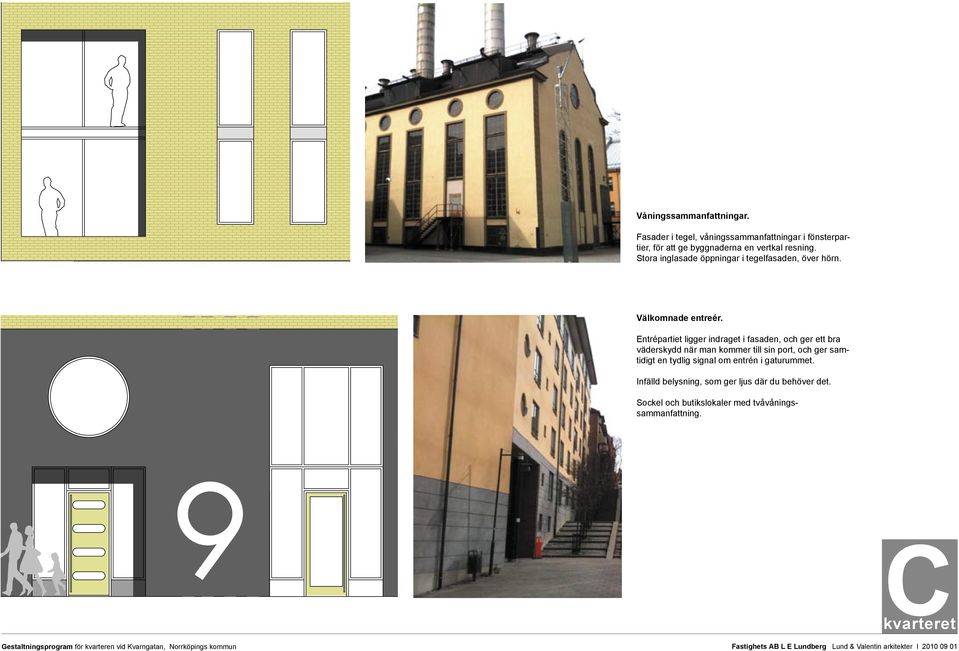

16 Våningssammanfattningar. Fasader i tegel, våningssammanfattningar i fönsterpartier, för att ge byggnaderna en vertkal resning. Stora inglasade öppningar i tegelfasaden, över hörn. Välkomnade entreér. Entrépartiet ligger indraget i fasaden, och ger ett bra väderskydd när man kommer till sin port, och ger samtidigt en tydlig signal om entrén i gaturummet. Infälld belysning, som ger ljus där du behöver det. 9 Sockel och butikslokaler med tvåvåningssammanfattning. 9 C k varteret Fastighets AB L E Lundberg Lund & Valentin arkitekter I

17 Från Holmentorget / Kvarngatan, upp mot parken och den nya stadsdelen, kvarter A och B i fonden. Utblick över parken och Holmenområdet, från Butgatan. Fastighets AB L E Lundberg Lund & Valentin arkitekter I

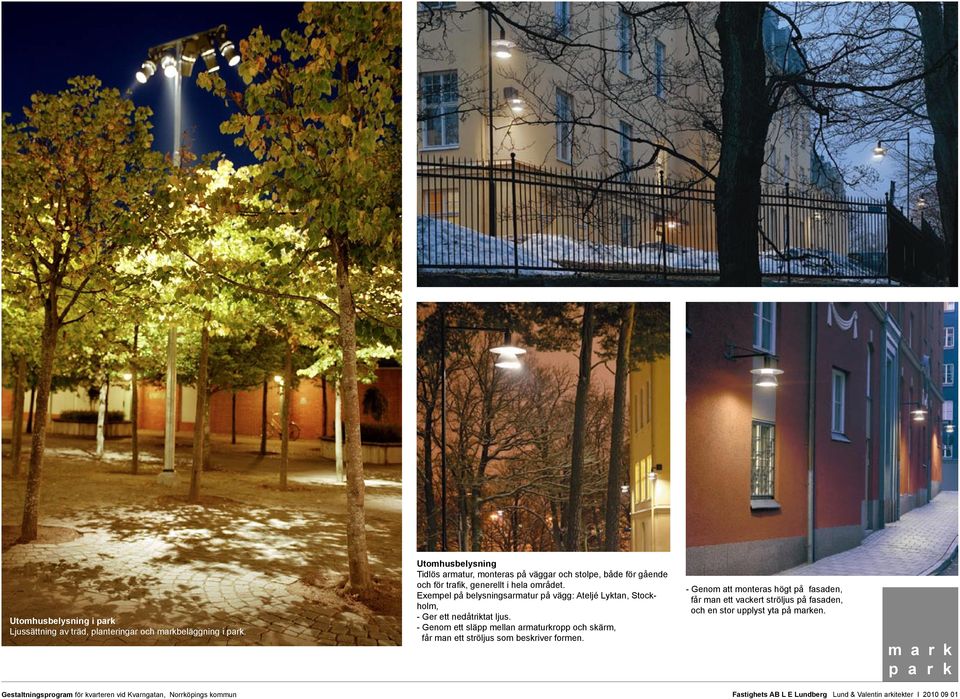

18 Utomhusbelysning i park Ljussättning av träd, planteringar och markbeläggning i park. Utomhusbelysning Tidlös armatur, monteras på väggar och stolpe, både för gående och för trafik, generellt i hela området. Exempel på belysningsarmatur på vägg: Ateljé Lyktan, Stockholm, - Ger ett nedåtriktat ljus. - Genom ett släpp mellan armaturkropp och skärm, får man ett ströljus som beskriver formen. - Genom att monteras högt på fasaden, får man ett vackert ströljus på fasaden, och en stor upplyst yta på marken. m a r k p a r k Fastighets AB L E Lundberg Lund & Valentin arkitekter I

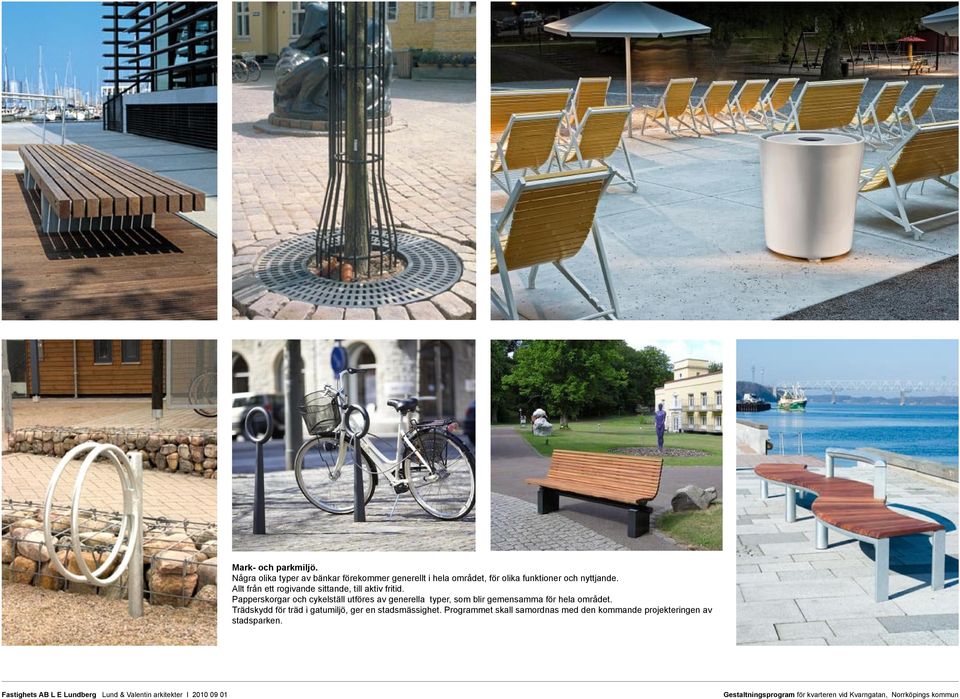

19 Mark- och parkmiljö. Några olika typer av bänkar förekommer generellt i hela området, för olika funktioner och nyttjande. Allt från ett rogivande sittande, till aktiv fritid. Papperskorgar och cykelställ utföres av generella typer, som blir gemensamma för hela området. Trädskydd för träd i gatumiljö, ger en stadsmässighet. Programmet skall samordnas med den kommande projekteringen av stadsparken. Fastighets AB L E Lundberg Lund & Valentin arkitekter I

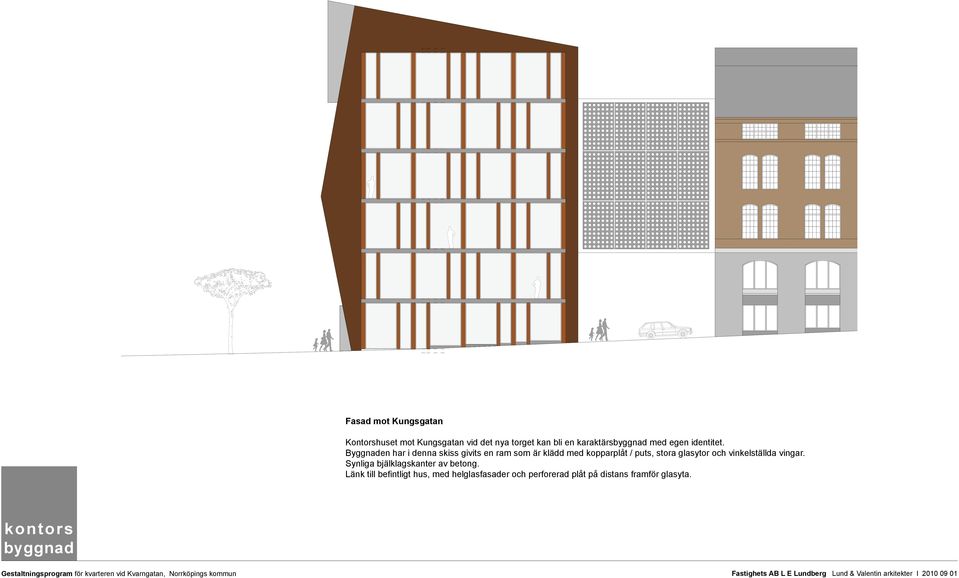

20 Fasad mot Kungsgatan Kontorshuset mot Kungsgatan vid det nya torget kan bli en karaktärsbyggnad med egen identitet. Byggnaden har i denna skiss givits en ram som är klädd med kopparplåt / puts, stora glasytor och vinkelställda vingar. Synliga bjälklagskanter av betong. Länk till befintligt hus, med helglasfasader och perforerad plåt på distans framför glasyta. kontors byggnad Fastighets AB L E Lundberg Lund & Valentin arkitekter I

21 k ö k b a d k a k e l Fasad mot Kvarngatan Byggnaden har en ram som klädd med kopparplåt / puts. Helglasfasad mot norr. kontors byggnad Fastighets AB L E Lundberg Lund & Valentin arkitekter I
