Movac mobilt vakuumsystem. Den tredje generationen mobilt avfallssystem från Envac

Transkript

1 Movac mobilt vakuumsystem Den tredje generationen mobilt avfallssystem från Envac

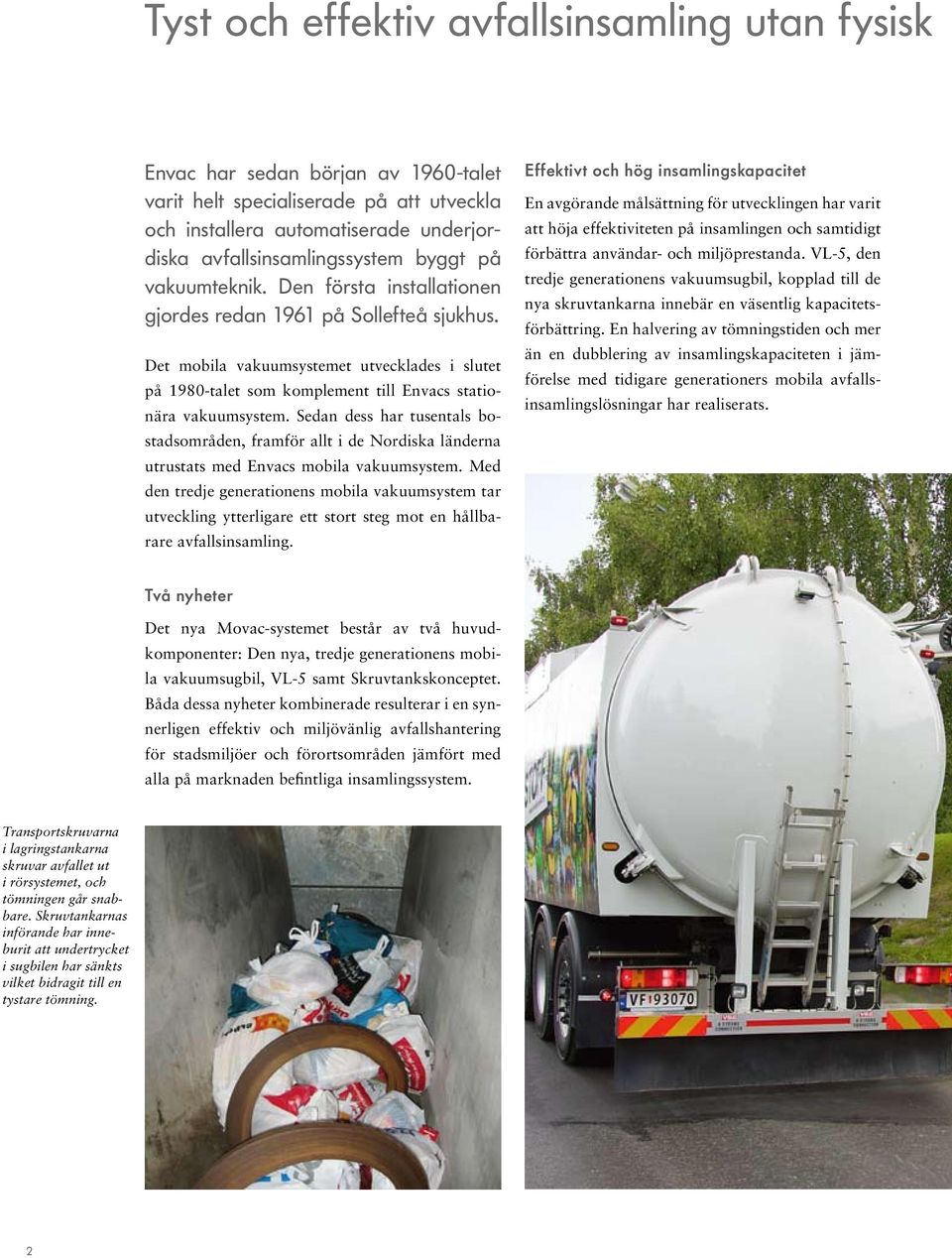

2 Tyst och effektiv avfallsinsamling utan fysisk Envac har sedan början av 1960-talet varit helt specialiserade på att utveckla och installera automatiserade underjordiska avfallsinsamlingssystem byggt på vakuumteknik. Den första installationen gjordes redan 1961 på Sollefteå sjukhus. Det mobila vakuumsystemet utvecklades i slutet på 1980-talet som komplement till Envacs stationära vakuumsystem. Sedan dess har tusentals bostadsområden, framför allt i de Nordiska länderna utrustats med Envacs mobila vakuumsystem. Med den tredje generationens mobila vakuumsystem tar utveckling ytterligare ett stort steg mot en hållbarare avfallsinsamling. Effektivt och hög insamlingskapacitet En avgörande målsättning för utvecklingen har varit att höja effektiviteten på insamlingen och samtidigt förbättra användar- och miljöprestanda. VL-5, den tredje generationens vakuumsugbil, kopplad till de nya skruvtankarna innebär en väsentlig kapacitetsförbättring. En halvering av tömningstiden och mer än en dubblering av insamlingskapaciteten i jämförelse med tidigare generationers mobila avfallsinsamlingslösningar har realiserats. Två nyheter Det nya Movac-systemet består av två huvudkomponenter: Den nya, tredje generationens mobila vakuumsugbil, VL-5 samt Skruvtankskonceptet. Båda dessa nyheter kombinerade resulterar i en synnerligen effektiv och miljövänlig avfallshantering för stadsmiljöer och förortsområden jämfört med alla på marknaden befintliga insamlingssystem. Transportskruvarna i lagringstankarna skruvar avfallet ut i rörsystemet, och tömningen går snabbare. Skruvtankarnas införande har inneburit att undertrycket i sugbilen har sänkts vilket bidragit till en tystare tömning. 2

3 belastning Med den utökade rördiametern kan större soppåsar hanteras av systemet. Lägre insamlingskostnader och en bättre miljö Snabbare insamling, mindre körbehov och lägre arbetskraftsbehov tillsammans med en hög kapacitet resulterar i lägre insamlingskostnader och till en bättre miljö. Även avfall från bland annat butiker och restauranger Genom den utökade rördiametern (Ø 400 mm) kan avfallspåsar upp till 60 liter användas. Kortläsarsystem respektive transponder kan användas för att möjliggöra en selektiv tillgång till avfallsinkasten och individuell fakturering efter användning och typ av avfall. Dessa selektiva identifikationssystem används till exempel för att skilja på olika kommersiella användares hantering av systemet. Flera möjligheter till källsortering Genom att installera flera avfallsinkast med tankar för olika avfallstyper, kan en enkel och rationell källsortering åstadkommas. En annan möjlighet är att hantera flera fraktioner i ett och samma inkast där det blandade avfallet sedan separeras centralt. Tekniken finns på kontinenten och kallas för Material Recycling Facility. 3

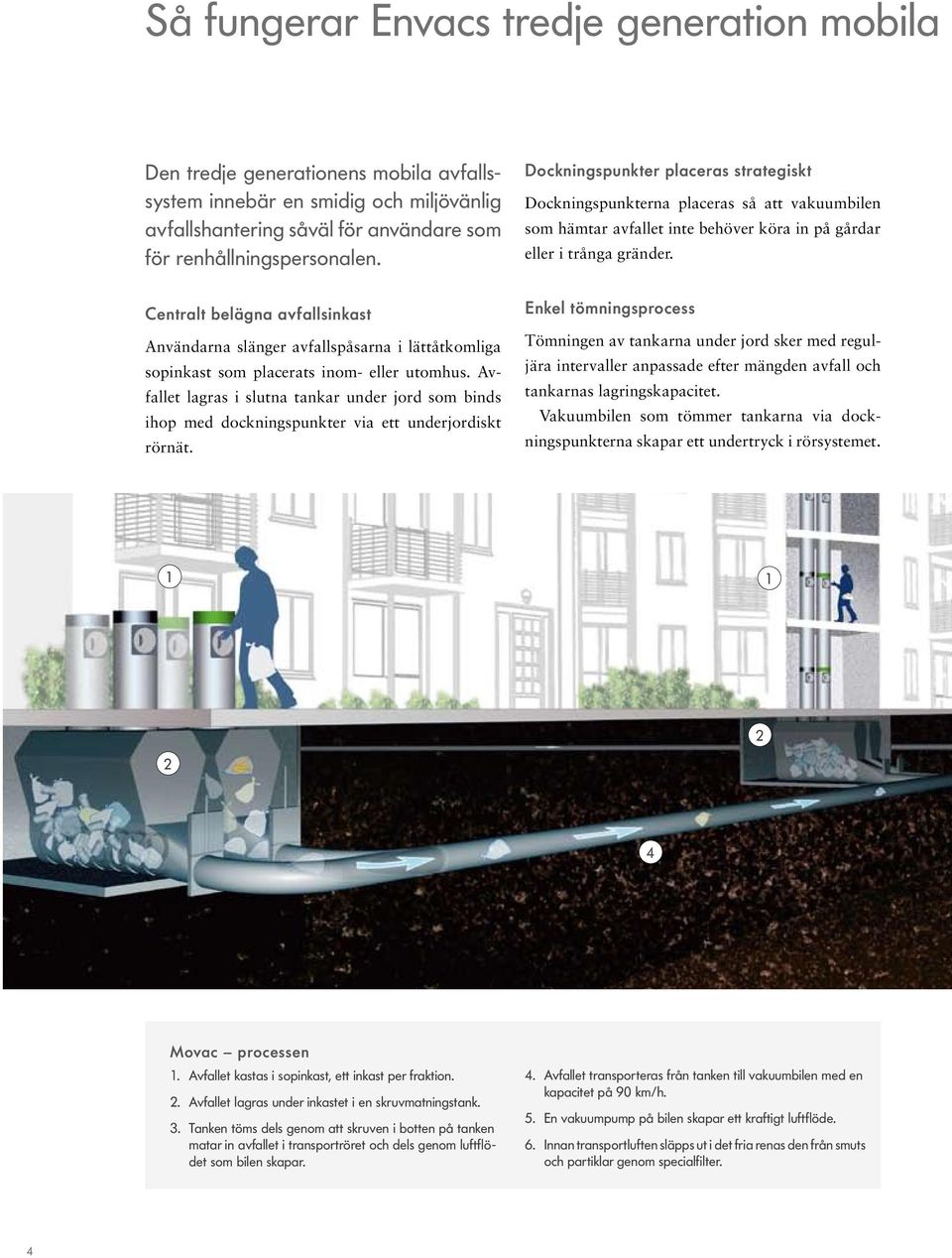

4 Så fungerar Envacs tredje generation mobila Den tredje generationens mobila avfallssystem innebär en smidig och miljövänlig avfallshantering såväl för användare som för renhållningspersonalen. Centralt belägna avfallsinkast Användarna slänger avfallspåsarna i lättåtkomliga sopinkast som placerats inom- eller utomhus. Avfallet lagras i slutna tankar under jord som binds ihop med dockningspunkter via ett underjordiskt rörnät. Dockningspunkter placeras strategiskt Dockningspunkterna placeras så att vakuumbilen som hämtar avfallet inte behöver köra in på gårdar eller i trånga gränder. Enkel tömningsprocess Tömningen av tankarna under jord sker med reguljära intervaller anpassade efter mängden avfall och tankarnas lagringskapacitet. Vakuumbilen som tömmer tankarna via dockningspunkterna skapar ett undertryck i rörsystemet Movac processen 1. Avfallet kastas i sopinkast, ett inkast per fraktion. 2. Avfallet lagras under inkastet i en skruvmatningstank. 3. Tanken töms dels genom att skruven i botten på tanken matar in avfallet i transportröret och dels genom luftflödet som bilen skapar. 4. Avfallet transporteras från tanken till vakuumbilen med en kapacitet på 90 km/h. 5. En vakuumpump på bilen skapar ett kraftigt luftflöde. 6. Innan transportluften släpps ut i det fria renas den från smuts och partiklar genom specialfilter. 4

5 vakuumsystem När undertrycket nått en önskad nivå aktiveras skruvarna i tankarna automatiskt. Avfallet skruvas och sugs smidigt från tankarna genom rörsystemet och in i vakuumbilens container där det komprimeras. Sugbilsföraren sköter hela tömningsprocessen själv och styr vilken tank som ska tömmas. att fakturera enskilda fastighetsägare eller enskild verksamhet för det avfall de producerar. Viktmätning Vid tömningen av tankarna registreras mängden insamlat avfall per tank genom viktmätning i fordonet. Denna information kan sedan användas till Dockningspunkter kan placeras upphöjda i lådor eller i gatunivå. 5

6 Gårdagens avfallshantering Avfallsinsamling är en av de viktigaste upp gifterna i den kommunala verksamheten. Kon sekvenserna av en dåligt fungerande avfalls insamling leder inte bara till hygieniska problem utan påverkar även bilden av området och staden negativt. Nedskräpning och trafikproblem En väl fungerande avfallsinsamling bör i princip vara osynlig och behovsstyrd, precis som annan infrastruktur och inte styrd av tillgängligheten på fordon och lagringskärl. Den konventionella insamlingen av avfall i städerna kännetecknas av en rad utmaningar för såväl boendemiljön, stadsmiljön som arbetsmiljön. Öppen lagring av avfall och återvinningsprodukter i kärl och containers på gator och torg, leder lätt till nedskräpning, luktspridning och hygieniska problem. Risk för olyckor Backande avfallsbilar är i de flesta länder en påtaglig och ofta debatterad trafikrisk i bostadsmiljöer. Tungt och smutsigt Hanteringen av kärl, sopsäckar och containers är ett tungt och skadeutsatt arbete. Dessutom medför den fysiska beröringen risk för skärsår och allergiska reaktioner. 6

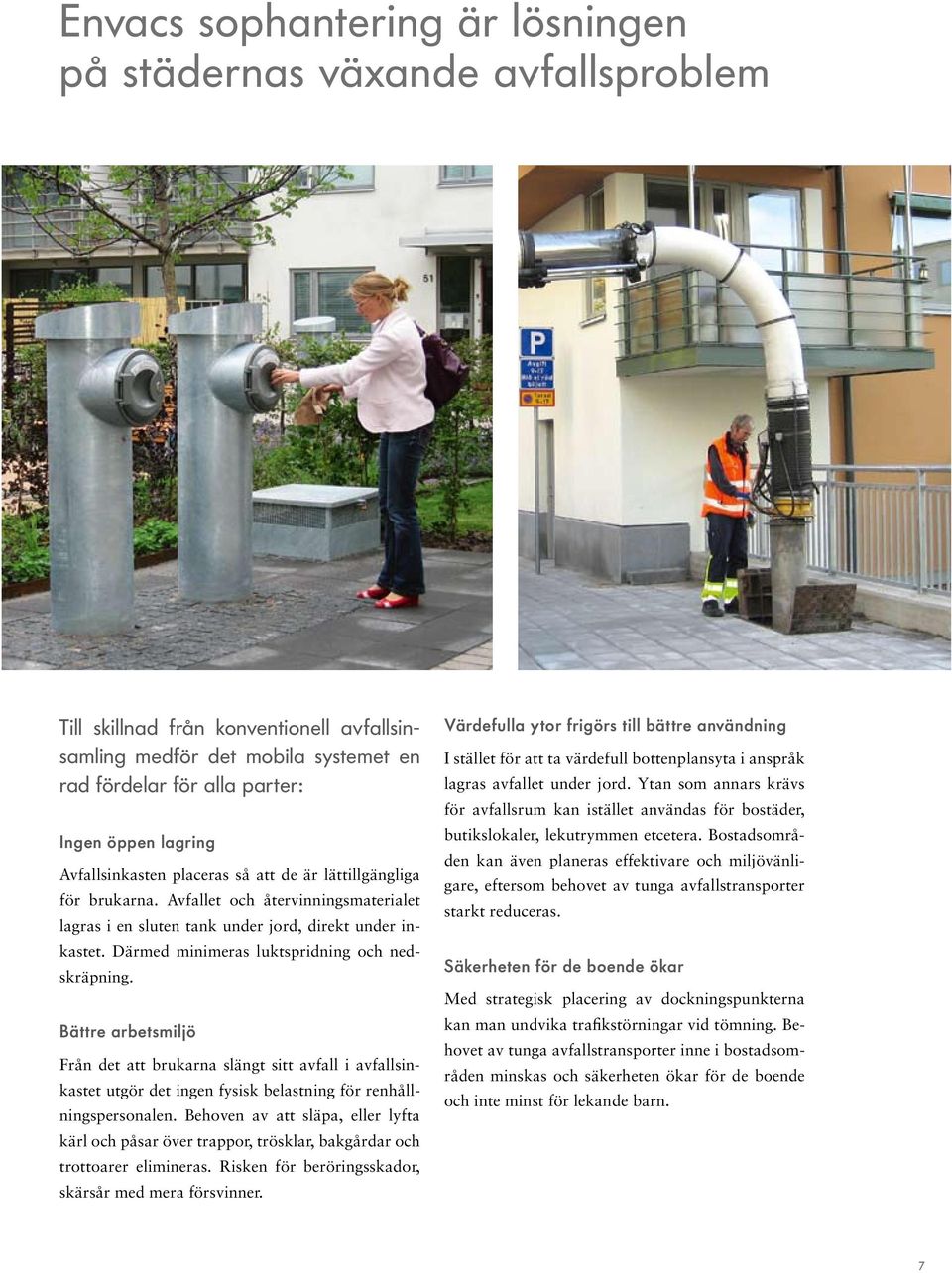

7 Envacs sophantering är lösningen på städernas växande avfallsproblem Till skillnad från konventionell avfallsinsamling medför det mobila systemet en rad fördelar för alla parter: Ingen öppen lagring Avfallsinkasten placeras så att de är lättillgängliga för brukarna. Avfallet och återvinningsmaterialet lagras i en sluten tank under jord, direkt under inkastet. Därmed minimeras luktspridning och nedskräpning. Bättre arbetsmiljö Från det att brukarna slängt sitt avfall i avfallsinkastet utgör det ingen fysisk belastning för renhållningspersonalen. Behoven av att släpa, eller lyfta kärl och påsar över trappor, trösklar, bakgårdar och trottoarer elimineras. Risken för beröringsskador, skärsår med mera försvinner. Värdefulla ytor frigörs till bättre användning I stället för att ta värdefull bottenplansyta i anspråk lagras avfallet under jord. Ytan som annars krävs för avfallsrum kan istället användas för bostäder, butikslokaler, lekutrymmen etcetera. Bostadsområden kan även planeras effektivare och miljövänligare, eftersom behovet av tunga avfallstransporter starkt reduceras. Säkerheten för de boende ökar Med strategisk placering av dockningspunkterna kan man undvika trafikstörningar vid tömning. Behovet av tunga avfallstransporter inne i bostadsområden minskas och säkerheten ökar för de boende och inte minst för lekande barn. 7

8 En hållbar avfallslösning Samtidigt som avfallsvolymerna växer i takt med den ekonomiska tillväxten ställer vi allt högre krav på en hygienisk och miljöriktig avfallshantering. Vi vill öka återvinningen utan att för den skull öka belastningen på miljön och försämra servicegraden för de boende. Movac ger en bättre miljö, till en lägre kostnad och med nöjdare användare. Bättre boendemiljö. Behovet av tunga avfallstransporter i bostadsområden minskas med procent genom att hämtningssträckorna kan förläggas till större genomfartsleder. Genom att transporterna reduceras, minskar också risken för trafikstockningar, buller och luftföroreningar. Biobränsle Den tredje generationens vakuumsugbil, VL-5 är utvecklad i samarbete med Scania och kan även köras på biobränslen. 8

9 Tillgänglighet för boende Genom att avfallsinkasten är sammankopplade genom ett underjordiskt rörsystem kan stor hänsyn tas till de boendes komfort och tillgänglighet. Gångavstånden kan minimeras samtidigt som en central placering medför bättre ordning och mindre nedskräpning. Dessutom kan man skapa en naturlig och bekväm mötesplats för de boende. Detta gör att servicegraden kan optimeras vilket resulterar i nöjdare användare och bättre återvinning. Källsortering Det mobila avfallssystemet kan hantera flera avfallsfraktioner parallellt. De boende och anslutna verk samheter kan förses med speciella passerkort varigenom mängd, typ av avfall, tidpunkt och användare kan registreras. Detta kan sedan användas för att ytterligare förbättra källsorteringen. Källsortering och återvinning Brännbart avfall går till förbränning och genererar elektricitet och värme. Organiskt avfall kan komposteras till biomull eller rötas till biogas. Blandade förpackningar kan i ett senare led separeras för återvinning. 9

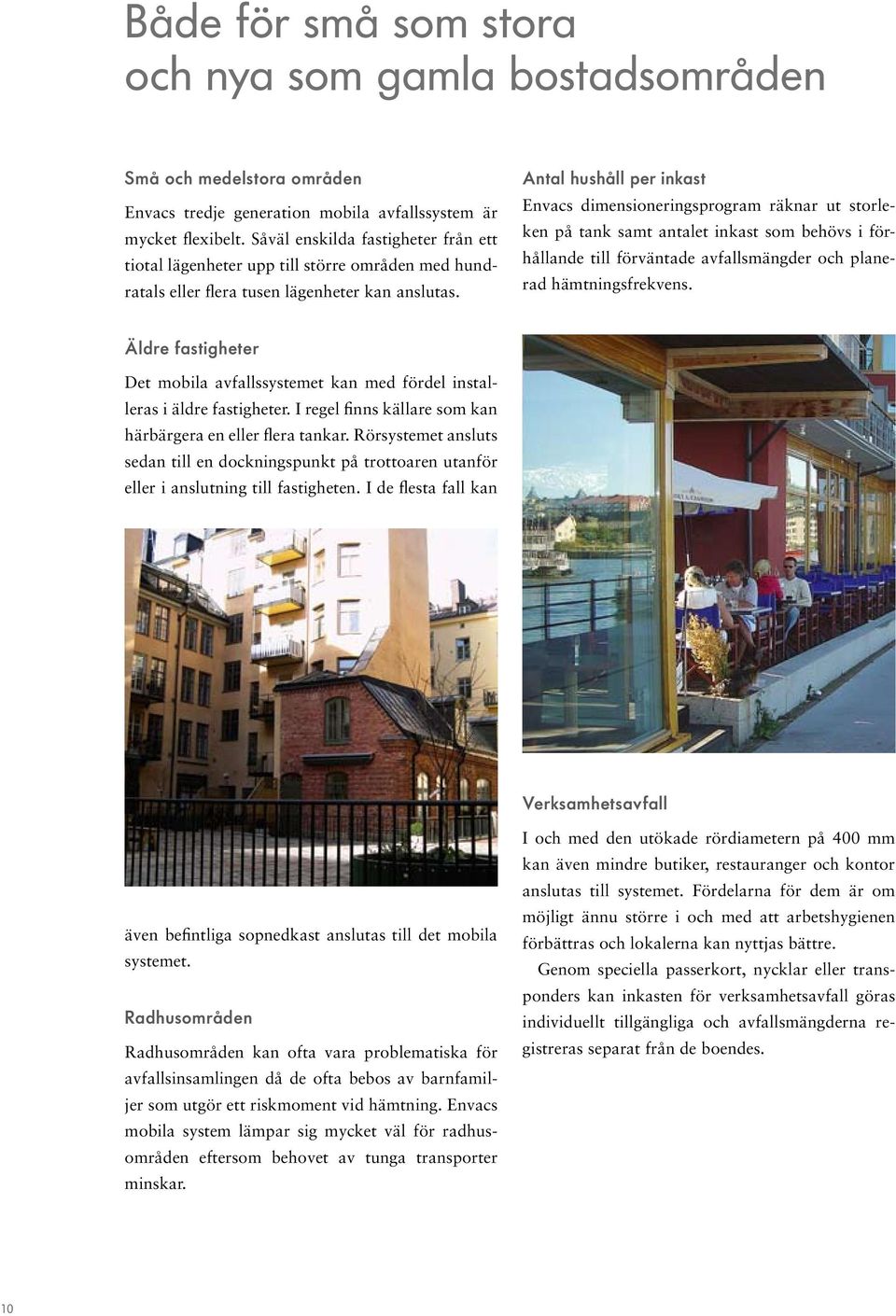

10 Både för små som stora och nya som gamla bostadsområden Små och medelstora områden Envacs tredje generation mobila avfallssystem är mycket flexibelt. Såväl enskilda fastigheter från ett tiotal lägenheter upp till större områden med hundratals eller flera tusen lägenheter kan anslutas. Antal hushåll per inkast Envacs dimensioneringsprogram räknar ut storleken på tank samt antalet inkast som behövs i förhållande till förväntade avfallsmängder och planerad hämtningsfrekvens. Äldre fastigheter Det mobila avfallssystemet kan med fördel installeras i äldre fastigheter. I regel finns källare som kan härbärgera en eller flera tankar. Rörsystemet ansluts sedan till en dockningspunkt på trottoaren utanför eller i anslutning till fastigheten. I de flesta fall kan Verksamhetsavfall även befintliga sopnedkast anslutas till det mobila systemet. Radhusområden Radhusområden kan ofta vara problematiska för avfallsinsamlingen då de ofta bebos av barnfamiljer som utgör ett riskmoment vid hämtning. Envacs mobila system lämpar sig mycket väl för radhusområden eftersom behovet av tunga transporter minskar. I och med den utökade rördiametern på 400 mm kan även mindre butiker, restauranger och kontor anslutas till systemet. Fördelarna för dem är om möjligt ännu större i och med att arbetshygienen förbättras och lokalerna kan nyttjas bättre. Genom speciella passerkort, nycklar eller transponders kan inkasten för verksamhetsavfall göras individuellt tillgängliga och avfallsmängderna registreras separat från de boendes. 10

11 Exempel på installationer Essinge Udde, Stockholm Sverige Då bostadsområdet utgör en begränsad yta föll valet på Envacs mobila system för att kunna hantera hushållssopor. Det underjordiska rörnätet är anslutet till två dockningspunkter utanför området. Antal lägenheter 900 Antal fraktioner 1 - Brännbart Antal inkast 34 Antal lagringstankar 34 Rörnätets längd i meter Ryesgade 4, Köpenhamn Danmark Det mobila systemet installerades när bostasområdets bakgård renoverades och rustades upp. Resultatet blev en stor gemytlig bakgård med möjlighet för rekreation. Antal lägenheter 161 Antal fraktioner 1 Antal inkast 5 Antal lagringstankar 5 Rörnätets längd i meter 110 Tomasjordnes, Tromsø Norge Det mobila vakuumsystemet hanterar fem fraktioner baserat på OptiBag konceptet. Varje lagringstank hanterar: organiskt, plast, kartong, papper och brännbart avfall. De olika fraktionerna stoppas i avfallspåsar med olika färger. Antal lägenheter 600 Antal fraktioner 5 - Brännbart, Organiskt, Plast, Kartong, Papper Antal lagringstankar 17 Rörnätets längd i meter

12 Exempel på installationer Hammarby Sjöstad, Stockholm Sverige Hammarby Sjöstad är en unik satsning i Stockholm med fokus på miljö. Ett mobilt system valdes till Sickla Udde och Sickla Kaj för att minimera den tunga trafiken inne i området och för att förenkla källsorteringen för boende och verksamma i området. Antal lägenheter 2400 Antal fraktioner 2 - Brännbart, Organiskt Antal lagringstankar 270 Rörnätets längd i meter 3800 Norumshöjden, Göteborg Sverige Envacs system har här installerats i ett befintligt område för att underlätta sortering och hämtning. Hyresgästerna använder sina egna lägenhetsnycklar för att öppna inkastluckorna. Före invigningen har de även utbildats i hur systemet ska användas. Antal lägenheter 800 Antal fraktioner 2 - Brännbart, Organiskt Antal lagringstankar 86 Rörnätets längd i meter 1849 AKB Stjernen, Fredriksberg Danmark Ett inkast har installeras utomhus vid gatan i bostadsområdet. Det kan endast användas av fastighetsskötarna (vid städning av gångbanorna, gräsmattorna och gatorna). Antal lägenheter 626 Antal fraktioner 1 - Brännbart Antal inkast 36 varav ett utomhus Antal lagringstankar 36 Rörnätets längd i meter

13 Lyngmyra BL, Trondheim Norge Lyngmyra är ett av sex projekt vid Kattemområdet i Trondheim. Huvudorsaken för att välja ett mobilt vakuumsystem var att få bort soporna från garagen. Systemet installerades samtidigt med en renovering. Antal lägenheter 234 Antal fraktioner 2 - Återvinningsbart, Brännbart Antal lagringstankar 12 Rörnätets längd i meter 490 Bo01, Malmö Sverige Bo01 är ett av de första miljöinriktade bostadsområdena i Malmö. Man valde Envacs mobila system för att minimera den tunga trafiken i området och underlätta sopsorteringen för bostäder och kommersiell verksamhet. Lagringstankarna är placerade i källaren till varje hus. Antal lägenheter 1000 Antal fraktioner 2 - Brännbart, Organiskt Antal inkast/lagringstankar 70 Rörnätets längd i meter 1632 Sandviken Brygge, Bergen Norge Sandviken Brygge är ett nytt bostadsområde alldeles vid havet i Bergen. Inkasten är placerade på gårdarna och lagringstankarna i garagen under. Antal lägenheter 260 Antal fraktioner 2 - Brännbart, Återvinningsbart Antal lagringstankar 12 Rörnätets längd i meter

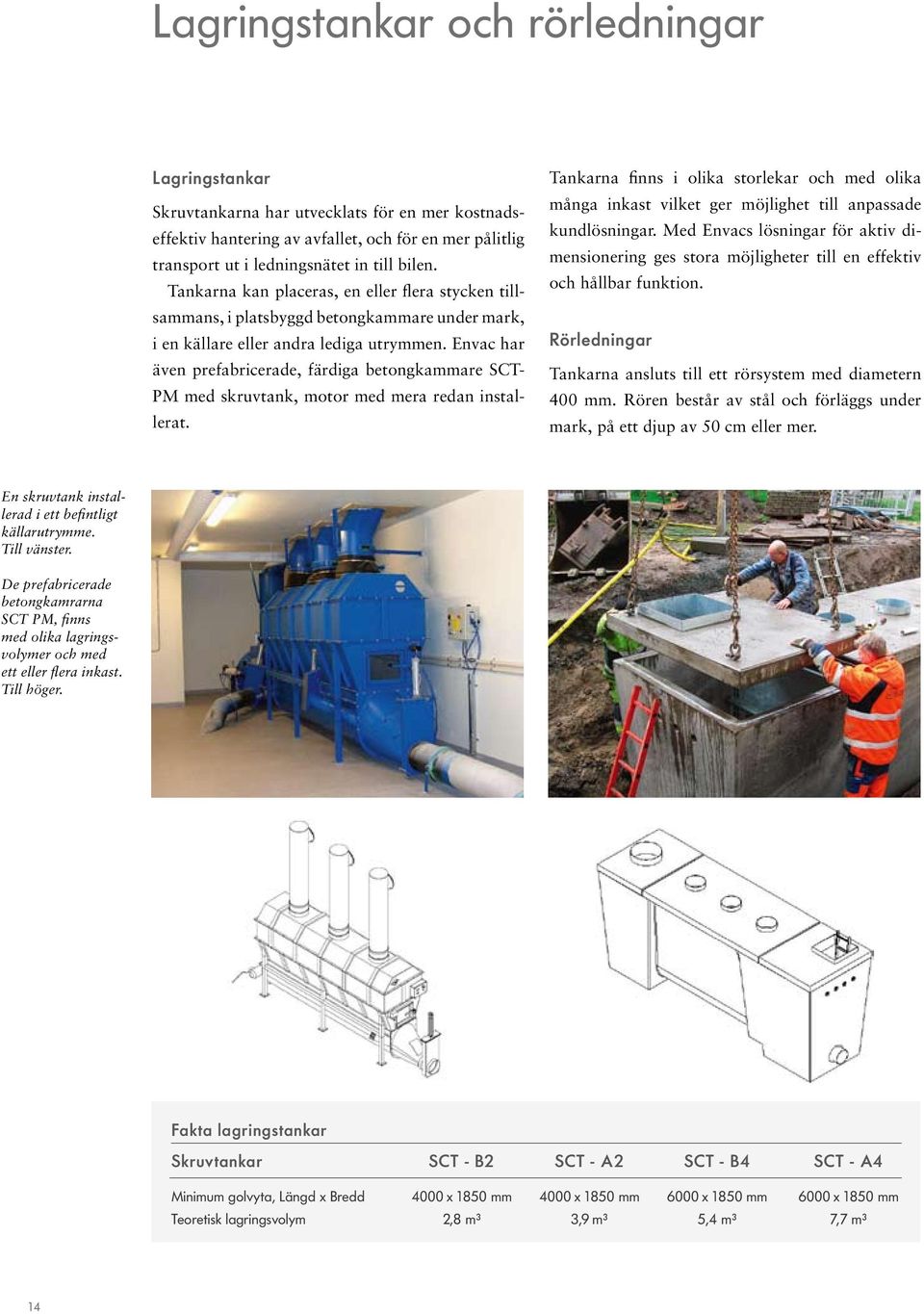

14 Lagringstankar och rörledningar Lagringstankar Skruvtankarna har utvecklats för en mer kostnadseffektiv hantering av avfallet, och för en mer pålitlig transport ut i ledningsnätet in till bilen. Tankarna kan placeras, en eller flera stycken tillsammans, i platsbyggd betongkammare under mark, i en källare eller andra lediga utrymmen. Envac har även prefabricerade, färdiga betongkammare SCT- PM med skruvtank, motor med mera redan installerat. Tankarna finns i olika storlekar och med olika många inkast vilket ger möjlighet till anpassade kundlösningar. Med Envacs lösningar för aktiv dimensionering ges stora möjligheter till en effektiv och hållbar funktion. Rörledningar Tankarna ansluts till ett rörsystem med diametern 400 mm. Rören består av stål och förläggs under mark, på ett djup av 50 cm eller mer. En skruvtank installerad i ett befintligt källarutrymme. Till vänster. De prefabricerade betongkamrarna SCT PM, finns med olika lagringsvolymer och med ett eller flera inkast. Till höger. lagringstankar Skruvtankar SCT - B2 SCT - A2 SCT - B4 SCT - A4 Minimum golvyta, Längd x Bredd 4000 x 1850 mm 4000 x 1850 mm 6000 x 1850 mm 6000 x 1850 mm Teoretisk lagringsvolym 2,8 m³ 3,9 m³ 5,4 m³ 7,7 m³ 14
