1 Bänkdiskmaskin WQP8 Bruksanvisning HN10079

2 Läs denna bruksanvisning Kära kund Denna diskmaskin är avsedd för användning i privata hushåll. Läs bruksanvisningen noga innan du börjar använda maskinen. Därigenom lär du dig att använda och underhålla maskinen på korrekt sätt. Spara bruksanvisningen för senare användning. Ge bruksanvisningen till eventuella senare ägare av maskinen. Denna bruksanvisning innehåller säkerhetsanvisningar, anvisningar för användning, installationsanvisningar och tips för problemlösning osv. Innan du tillkallar servicepersonal Läs avsnittet om tips för problemlösning, det hjälper dig att själv lösa problem. Tillkalla professionell hjälp om du inte själv kan lösa problemen. OBS! Tillverkaren bedriver löpande produktutveckling och uppdatering av maskinen. Ändringar kan göras utan förvarning. Denna bruksanvisning ska lämnas ut av tillverkaren eller den ansvariga leverantören. 1. Säkerhetsinformation Kort användningsöversikt Användningsinstruktioner. 6 Kontrollpanel....6 Maskinens utformning Före maskinen används för första gången...7 A. Påfyllning av salt..7 B. Påfyllning av spolglans...8 C. Diskmedlets funktion Fylla diskmaskinskorgen...11 Viktigt före och efter fyllning och tömning av maskinen. 11 Fyllning av korgarna enligt EN Starta ett diskprogram...13 Översikt över diskprogram Starta maskinen...13 Ändra program När programmet är slut Underhåll och rengöring Filtersystemet..15 Underhåll av maskinen Installationsinstruktioner..17 Förberedelse av installationen.. 17 Elanslutning Anslutning av kallvatten Anslutning av avloppsslang Problemlösning 20 Innan du tillkallar servicepersonal.20 Felkoder Teknisk information Tekniskt datablad...23

3 1. VIKTIG SÄKERHETSINFORMATION VARNING! Vid användning av diskmaskinen ska nedanstående förhållningsregler följas: Denna diskmaskin är endast avsedd för användning i privata hushåll. Maskinen kan användas av barn från 8 år samt av personer med reducerad fysisk, sensorisk eller mental förmåga eller med bristande erfarenhet och kunskap, såvida de instrueras i hur maskinen används på ett säkert sätt och förstår farorna med att använda den. Barn får inte leka med maskinen och inte heller rengöra maskinen utan övervakning av vuxna. (För EN ) Maskinen är inte avsedd att användas av barn och personer med reducerad fysisk, sensorisk eller mental förmåga, såvida de inte instrueras av en person som är ansvarig för deras säkerhet. (För IEC ) Maskinen är endast avsedd för användning inomhus. För att undvika elektriska stötar får maskinen och dess strömkabel och stickpropp inte sänkas ned i vatten eller andra vätskor. Bryt strömmen till maskinen innan rengöring och underhåll. Använd en fuktig mjuk trasa med milt rengöringsmedel för rengöring. Torka efter med en torr trasa. 1

4 INSTRUKTIONER FÖR JORDNING Maskinen ska jordas. Vid fel eller haveri minskar detta risken för elektriska stötar, eftersom jordningen bildar en väg med minsta möjliga motstånd för strömmen att följa. Maskinen ska kopplas till en fungerande jordad stickpropp. Stickproppen ska sättas i en passande stickkontakt som är installerad och jordad i överensstämmelse med gällande nationella regler. Felaktig koppling av jordledaren kan resultera i elektrisk stöt. Kolla med en kvalificerad elektriker eller servicespecialist om du tvekar över huruvida maskinen är ordentligt jordad. Modifiera inte stickproppen om den inte passar i strömuttaget. Låt en installatör installera ett korrekt strömuttag. Undvik att skada luckan eller korgarna genom att stå eller sitta på dem. Använd inte maskinen om sido- eller bakplattorna inte är på plats. Öppna luckan försiktigt när maskinen är igång. Varmt vatten kan spruta ut. Placera inte tunga saker eller stå på luckan när den är öppen. Maskinen kan tippa framåt. När disken läggs i maskinen: 1. Placera skarpa föremål så att de inte förstör packningen på luckan. 2

5 2. Varning: Knivar och andra skarpa redskap ska placeras med spetsen nedåt eller horisontalt. Kontrollera att diskmedelsfacket är tomt efter disk. Diska inte plastföremål, såvida de inte är märkta som diskmaskinståliga. Kontrollera tillverkarens rekommendationer för plastföremål som inte är märkta som diskmaskinståliga. Använd enbart diskmedel och spolglansmedel som är avsedda för diskmaskiner. Använd aldrig såpa, tvättmedel eller handtvål i diskmaskinen. Barn ska instrueras i att inte leka med maskinen. Luckan bör inte lämnas öppen, då man kan ramla över den. Om strömkabeln skadas ska den bytas av en fackman för att undvika fara. Vid installation får strömkabeln inte böjas våldsamt eller tryckas platt. Ändra inte kontrollenheterna. Vattenanslutningen bör göras med nya kopplingar och de gamla kasseras. Maskinen är avsedd för max 8 kuvert. Vattentrycket ska ligga mellan max 1 MPa och minst 0,04 MPa (10 0,4 bar). 3

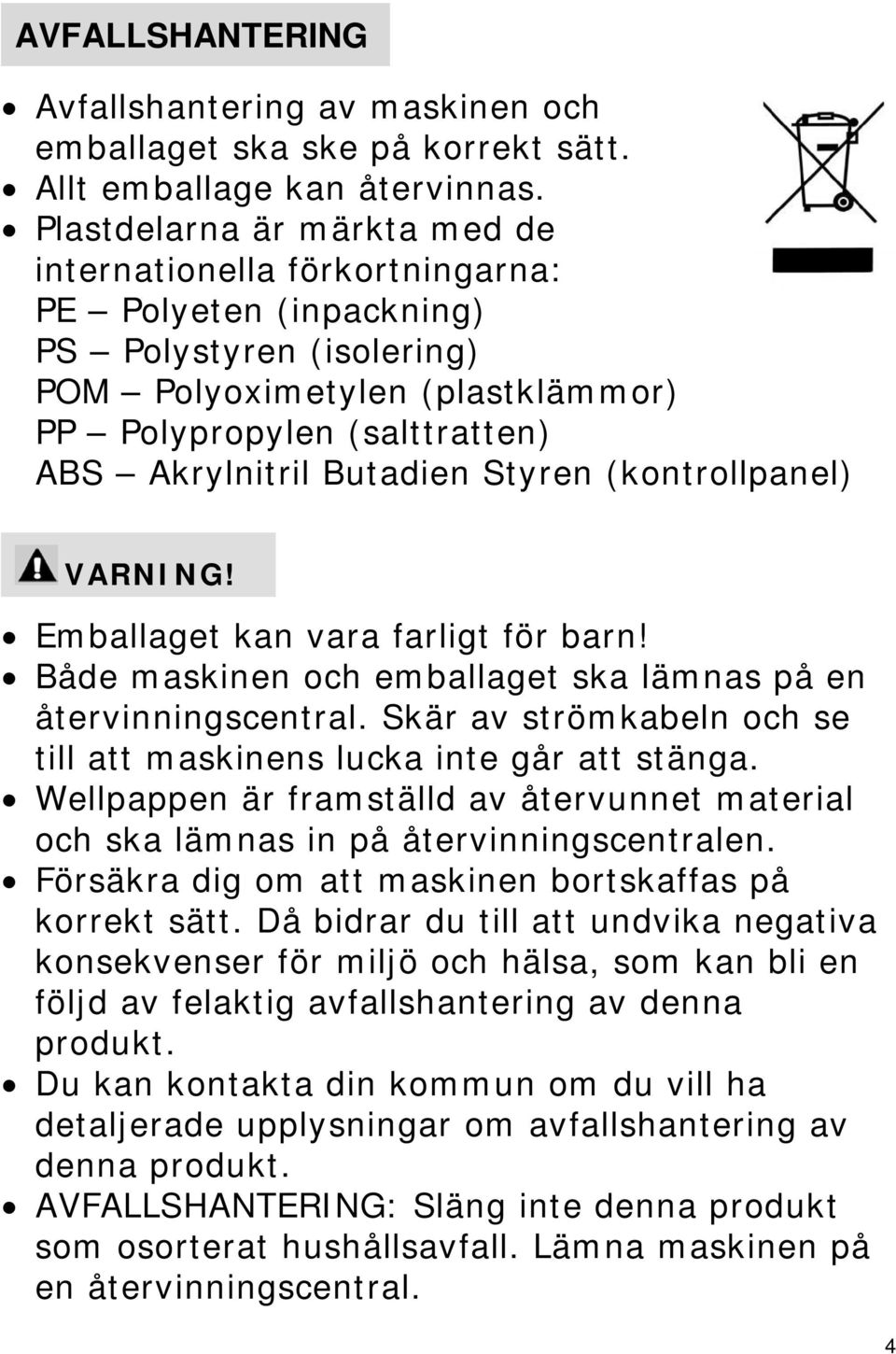

6 AVFALLSHANTERING Avfallshantering av maskinen och emballaget ska ske på korrekt sätt. Allt emballage kan återvinnas. Plastdelarna är märkta med de internationella förkortningarna: PE Polyeten (inpackning) PS Polystyren (isolering) POM Polyoximetylen (plastklämmor) PP Polypropylen (salttratten) ABS Akrylnitril Butadien Styren (kontrollpanel) VARNING! Emballaget kan vara farligt för barn! Både maskinen och emballaget ska lämnas på en återvinningscentral. Skär av strömkabeln och se till att maskinens lucka inte går att stänga. Wellpappen är framställd av återvunnet material och ska lämnas in på återvinningscentralen. Försäkra dig om att maskinen bortskaffas på korrekt sätt. Då bidrar du till att undvika negativa konsekvenser för miljö och hälsa, som kan bli en följd av felaktig avfallshantering av denna produkt. Du kan kontakta din kommun om du vill ha detaljerade upplysningar om avfallshantering av denna produkt. AVFALLSHANTERING: Släng inte denna produkt som osorterat hushållsavfall. Lämna maskinen på en återvinningscentral. 4

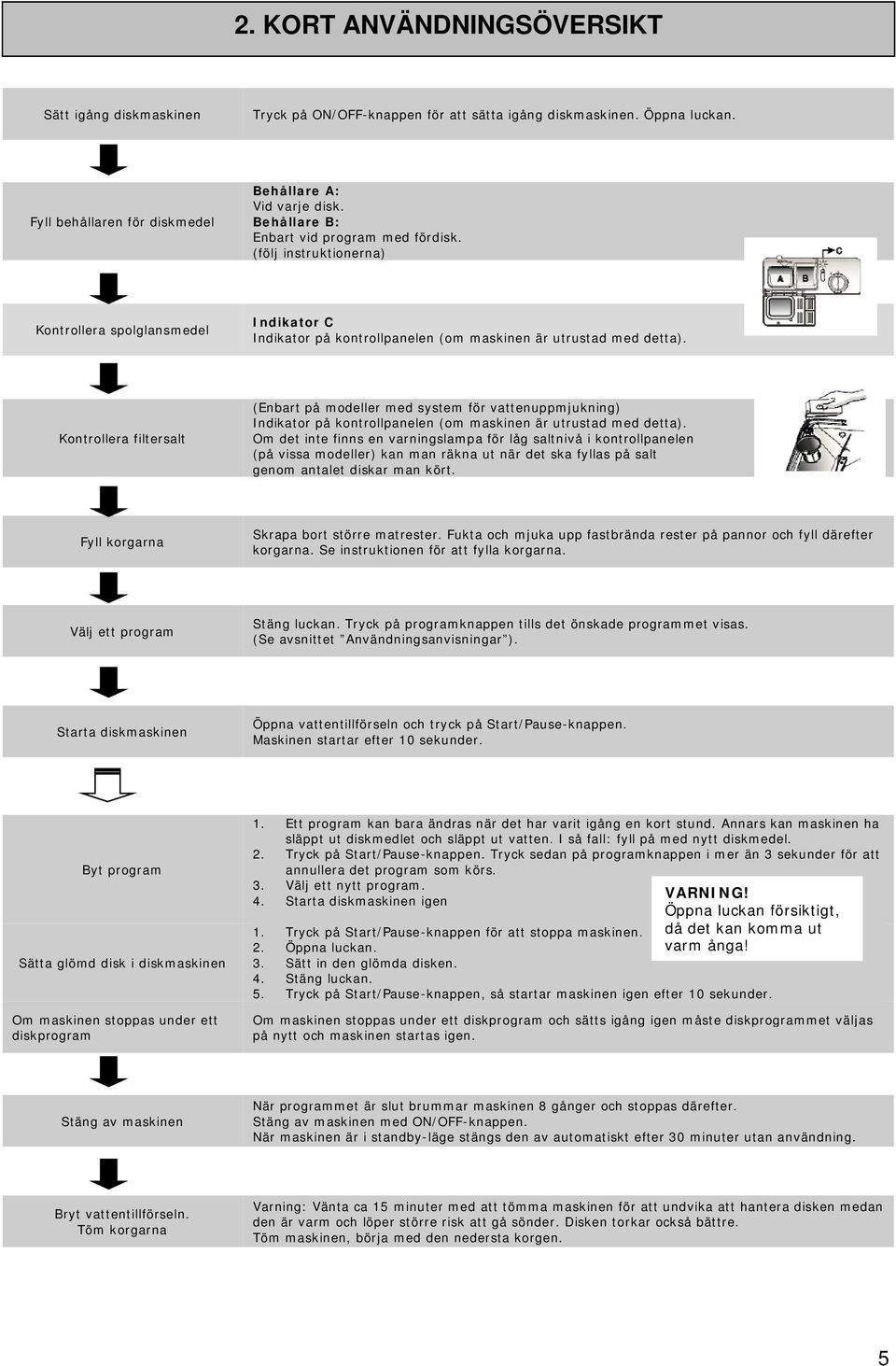

7 2. KORT ANVÄNDNINGSÖVERSIKT Sätt igång diskmaskinen Tryck på ON/OFF-knappen för att sätta igång diskmaskinen. Öppna luckan. Fyll behållaren för diskmedel Behållare A: Vid varje disk. Behållare B: Enbart vid program med fördisk. (följ instruktionerna) Kontrollera spolglansmedel Indikator C Indikator på kontrollpanelen (om maskinen är utrustad med detta). Kontrollera filtersalt (Enbart på modeller med system för vattenuppmjukning) Indikator på kontrollpanelen (om maskinen är utrustad med detta). Om det inte finns en varningslampa för låg saltnivå i kontrollpanelen (på vissa modeller) kan man räkna ut när det ska fyllas på salt genom antalet diskar man kört. Fyll korgarna Skrapa bort större matrester. Fukta och mjuka upp fastbrända rester på pannor och fyll därefter korgarna. Se instruktionen för att fylla korgarna. Välj ett program Stäng luckan. Tryck på programknappen tills det önskade programmet visas. (Se avsnittet Användningsanvisningar ). Starta diskmaskinen Öppna vattentillförseln och tryck på Start/Pause-knappen. Maskinen startar efter 10 sekunder. Byt program Sätta glömd disk i diskmaskinen Om maskinen stoppas under ett diskprogram 1. Ett program kan bara ändras när det har varit igång en kort stund. Annars kan maskinen ha släppt ut diskmedlet och släppt ut vatten. I så fall: fyll på med nytt diskmedel. 2. Tryck på Start/Pause-knappen. Tryck sedan på programknappen i mer än 3 sekunder för att annullera det program som körs. 3. Välj ett nytt program. 4. Starta diskmaskinen igen VARNING! Öppna luckan försiktigt, då det kan komma ut varm ånga! 1. Tryck på Start/Pause-knappen för att stoppa maskinen. 2. Öppna luckan. 3. Sätt in den glömda disken. 4. Stäng luckan. 5. Tryck på Start/Pause-knappen, så startar maskinen igen efter 10 sekunder. Om maskinen stoppas under ett diskprogram och sätts igång igen måste diskprogrammet väljas på nytt och maskinen startas igen. Stäng av maskinen När programmet är slut brummar maskinen 8 gånger och stoppas därefter. Stäng av maskinen med ON/OFF-knappen. När maskinen är i standby-läge stängs den av automatiskt efter 30 minuter utan användning. Bryt vattentillförseln. Töm korgarna Varning: Vänta ca 15 minuter med att tömma maskinen för att undvika att hantera disken medan den är varm och löper större risk att gå sönder. Disken torkar också bättre. Töm maskinen, börja med den nedersta korgen. 5

8 3. ANVÄNDNINGSANVISNINGAR OBS! Det bästa resultatet med maskinen uppnår du om du läser hela bruksanvisningen innan du börjar använda maskinen. Kontrollpanelen 1. ON/OFF-knapp: Slå på och av strömmen. 2. Displayskärm: Visar resterande disktid och tillstånd. Programindikatorer: Indikator för påfyllning av spolglansmedel: Visar när behållaren ska fyllas på. Indikator för påfyllning av salt: Visar när salt ska fyllas på. Uppskjuten starttid: 24 timmar. 3. Knapp för uppskjuten start: Tryck på knappen för att välja uppskjuten start. 4. Programknapp: Tryck på knappen för att välja diskprogram. 5. Start/Pause-knapp: För att starta eller pausa ett diskprogram medan maskinen arbetar. MASKINENS HUVUDDELAR Framsida Baksida Saltbehållare Filterenhet Spolarmar Korg Vattenavlopp Fack för diskmedel Behållare för spolglans Kopphylla Vattentillförsel 6

9 4. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN VIKTIGT! Om det inte finns en saltbehållare i din diskmaskin, gå till nästa avsnitt. A. Påfyllning av salt i saltbehållaren Använd alltid enbart salt avsett för diskmaskiner. Saltbehållaren är placerad under korgen och ska fyllas på enligt följande: Var uppmärksam! Använd enbart salt avsett för diskmaskiner! Alla andra typer av salt, särskilt bordssalt, kommer att skada saltbehållaren. Om diskmaskinen blir skadad p.g.a. användning av olämpliga typer av salt gäller tillverkarens garanti inte längre. Fyll endast salt i saltbehållaren precis innan du startar ett av de kompletta diskprogrammen. På så vis undviker du rester av salt eller saltvatten på botten av maskinen, vilket kan medföra korrosion. Öppna A. Ta bort korgen och skruva därefter av locket till saltbehållaren. B. Häll 1 liter vatten i saltbehållaren före första disken. C. Placera änden av den medföljande tratten i hålet och häll i cirka 1 kg salt. Det är normalt att lite vatten flyter ut över kanten. D. När behållaren är full skruvas locket på plats medurs. Se till att locket sitter ordentligt fast. E. Normalt släcks indikatorn för brist på salt 2 6 dagar efter att saltbehållaren fyllts på med salt. F. Starta ett diskprogram omedelbart efter påfyllningen. Annars kan filtersystemet, pumpen eller andra viktiga delar av maskinen skadas p.g.a. saltet. VIKTIGT! 1. Saltbehållaren får endast fyllas på när indikatorn för brist på salt lyser. Beroende på hur mycket saltet löses upp kan indikatorn fortfarande lysa även om saltbehållaren är full. Om det inte finns en indikator för brist på salt på kontrollpanelen (vissa modeller har inte någon sådan indikator) kan du beräkna när saltbehållaren ska fyllas på beroende på hur många program diskmaskinen har kört. 2. Om du spiller salt bör du köra ett snabbprogram för att få bort saltresterna. 7

10 Justering av saltförbrukningen Steg 1: Välj inställning av saltförbrukning Stäng luckan. Inom 60 sekunder efter att du slagit på maskinen, tryck ner och håll inne Start/Pauseknappen i 5 sekunder. Maskinen går till inställning av saltförbrukning Steg 2: Välj nivå för saltförbrukningen Tryck på Start/Pause-knappen för att välja den inställning som passar till hårdhetsgraden på vattnet i ditt område. De möjliga inställningarna visas i följande ordning: H1->H2->H3->H4->H5->H6. Steg 3: Lämna inställningen av saltförbrukning Om maskinen inte används på 5 sekunder lämnar den automatiskt inställningsfunktionen och går till standby-läge. Det finns 6 nivåer för saltförbrukningen. Det är rekommenderat att följa anvisningarna i nedanstående tabell: Vattenhårdhet dh 1) Mmol/l 1) Inställning Visas på displayen ,9 1 H ,0 2,0 2 H ,1 3,0 3 H ,1 4,0 4 2) H ,1 6,1 5 H ,2 8,0 6 H6 Fotnot 1: 1 dh = 1,25 Clarke = 1,78 fh = 0,178 mmol/l dh: Tysk (och svensk) beteckning Mmol: Millimol, internationell enhet Fotnot 2: Fabriksinställningen är H4 (EN 50242) Kontakta ditt lokala vattenverk, som kan ge information om vattenhårdheten i ditt område. B. Påfyllning av spolglansmedel Spolglansbehållaren Spolglans tillsätts under den sista sköljningen för att förhindra droppbildning på disken, vilket skapar fläckar och streck. Spolglansen påskyndar också torkningen i och med att vattnet rinner av disken. Diskmaskinen är avsedd för flytande spolglans. Spolglansbehållaren finns på insidan av luckan bredvid diskmedelsfacket. Öppna locket och fyll på spolglans tills dess att nivåindikatorn blir helt svart. Behållaren kan innehålla ca 110 ml. Spolglansfunktionen Spolglans tillsätts automatiskt under den sista sköljningen och försäkrar fläck- och streckfri torkning. OBS! Använd spolglans för diskmaskiner. Fyll aldrig på andra vätskor som rengöringsmedel för diskmaskiner eller flytande diskmedel, då detta kan förstöra maskinen. Efterpåfyllning av spolglans Om det inte finns en spolglansindikator på maskinen kan spolglans fyllas på enligt färgen på den optiska nivåindikatorn (C), som är placerad bredvid locket. När behållaren är full blir indikatorn helt mörk. Efterhand som spolglansmedlet används blir storleken på den svarta pricken mindre. Låt aldrig spolglansnivån sjunka lägre än en fjärdedel av behållaren. 8

11 Full ¾ full ½ full ¼ full fyll på för att undvika fläckar Tom Spolglansindikator 1. För att öppna spolglansbehållaren, vrid locket till öppen -markeringen (pilen till vänster) och ta av det. 2. Häll i spolglans i behållaren och se till att den inte blir överfull. 3. Sätt på locket igen genom att placera det vid öppen -markeringen och vrida det åt höger. Obs: Torka upp spilld spolglans med en trasa för att undvika skumbildning. Justering av spolglansmängden Doseringsväljare Doseringsväljaren har 4 eller 6 lägen. Börja alltid vid läge 4. Om det blir problem med dålig torkning och fläckar ska mängden spolglansmedel ökas genom att vrida doseringsväljaren till läge 5. Om det fortfarande är problem, vrid upp doseringsväljaren till nästa steg. Den rekommenderade inställningen och fabriksinställningen är 4. OBS! Öka mängden om det finns vatten eller kalkfläckar efter disk och reducera mängden om det finns kletiga, vitaktiga stänk på tallrikarna eller en matt film på glasen. C. Diskmedlets funktion Diskmedel är med sina kemiska ingredienser nödvändigt för att ta bort smuts, bryta ner det och föra ut det ur maskinen. Nya pulverdiskmedel är normalt utan fosfat, som också har en vattenuppmjukande verkan. Därför rekommenderar vi att man fyller salt i saltbehållaren även om vattnets hårdhetsgrad bara är 6 dh. Om diskmedel utan fosfat används tillsammans med hårt vatten kan det bli vita fläckar på disken. I sådana fall kan ett bättre resultat uppnås genom att öka mängden diskmedel. Diskmedel utan klor bleker bara relativt lite. Därför försvinner kraftigt färgade ställen inte helt. I sådana fall kan ett program med högre temperatur väljas. Koncentrerat diskmedel Baserat på den kemiska sammansättningen kan dessa diskmedel delas in i två grundtyper: 1. Konventionella alkaliska diskmedel med kaustiska komponenter 2. Svagt alkaliska diskmedel med naturliga enzymer Användning av normala diskprogram i kombination med koncentrerade diskmedel reducerar föroreningar och är bra för disken. Dessa program är särskilt utformade för att utnyttja de smutsupplösande egenskaperna hos enzymer och koncentrerade diskmedel. 9

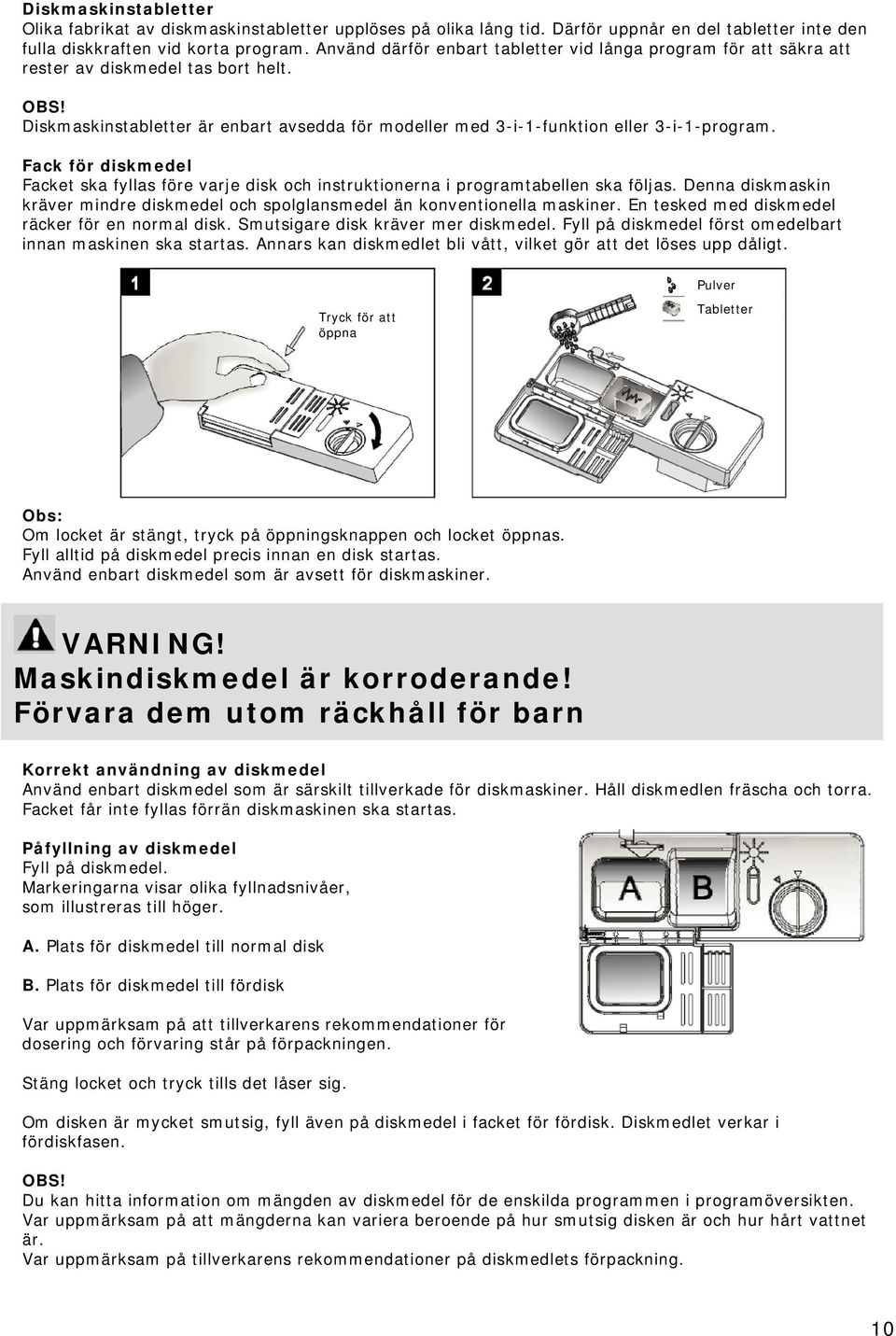

12 Diskmaskinstabletter Olika fabrikat av diskmaskinstabletter upplöses på olika lång tid. Därför uppnår en del tabletter inte den fulla diskkraften vid korta program. Använd därför enbart tabletter vid långa program för att säkra att rester av diskmedel tas bort helt. OBS! Diskmaskinstabletter är enbart avsedda för modeller med 3-i-1-funktion eller 3-i-1-program. Fack för diskmedel Facket ska fyllas före varje disk och instruktionerna i programtabellen ska följas. Denna diskmaskin kräver mindre diskmedel och spolglansmedel än konventionella maskiner. En tesked med diskmedel räcker för en normal disk. Smutsigare disk kräver mer diskmedel. Fyll på diskmedel först omedelbart innan maskinen ska startas. Annars kan diskmedlet bli vått, vilket gör att det löses upp dåligt. Pulver Tryck för att öppna Tabletter Obs: Om locket är stängt, tryck på öppningsknappen och locket öppnas. Fyll alltid på diskmedel precis innan en disk startas. Använd enbart diskmedel som är avsett för diskmaskiner. VARNING! Maskindiskmedel är korroderande! Förvara dem utom räckhåll för barn Korrekt användning av diskmedel Använd enbart diskmedel som är särskilt tillverkade för diskmaskiner. Håll diskmedlen fräscha och torra. Facket får inte fyllas förrän diskmaskinen ska startas. Påfyllning av diskmedel Fyll på diskmedel. Markeringarna visar olika fyllnadsnivåer, som illustreras till höger. A. Plats för diskmedel till normal disk B. Plats för diskmedel till fördisk Var uppmärksam på att tillverkarens rekommendationer för dosering och förvaring står på förpackningen. Stäng locket och tryck tills det låser sig. Om disken är mycket smutsig, fyll även på diskmedel i facket för fördisk. Diskmedlet verkar i fördiskfasen. OBS! Du kan hitta information om mängden av diskmedel för de enskilda programmen i programöversikten. Var uppmärksam på att mängderna kan variera beroende på hur smutsig disken är och hur hårt vattnet är. Var uppmärksam på tillverkarens rekommendationer på diskmedlets förpackning. 10

13 5. FYLL KORGARNA Rekommendation Fundera på att skaffa köksredskap som tål maskindisk. För särskilda husgeråd kan man välja ett program med så låg temperatur som möjligt. Undvik skador genom att inte ta ut glas och bestick från maskinen omedelbart efter att den diskat klart. Diskgodsets lämplighet för maskindisk Ej lämpligt Bestick med skaft av trä, horn, porslin eller pärlemor. Plast som inte är temperaturbeständig. Äldre bestick med limmade delar som inte är temperaturbeständiga. Bestick eller tallrikar som har reparerats. Saker av tenn eller koppar. Kristallglas Ståldelar som kan rosta. Trätallrikar. Saker gjorda av syntetiska fibrer. Lämpligt till viss del Vissa glastyper kan mattas efter många gånger i diskmaskin. Silver- och aluminiumdelar har en tendens att bli missfärgade vid maskindisk. Glaserade och polerade saker kan mista sin glans efter många gånger i diskmaskin. Före och efter att diskgodset satts i korgarna För att uppnå de bästa resultaten bör följande riktlinjer följas. Korgarnas funktion och utseende kan variera från modell till modell. Skrapa bort så många rester som möjligt. Mjuka upp fastbrända rester på pannor. Det är inte nödvändigt att skölja tallrikar under rinnande vatten. Placera disken i maskinen på följande sätt: 1. Sådant som koppar, glas, skålar och grytor ska vändas med öppningen neråt. 2. Böjda saker eller saker med kanter ska placeras snett, så att vattnet kan rinna av. 3. Alla köksredskap ska placeras säkert så att de inte välter ut. 4. Alla köksredskap ska placeras så att spolarmarna kan rotera fritt under disken. OBS! Mycket små saker bör inte placeras i maskinen. De kan lätt falla ur korgarna. Placera sådant som koppar, glas, skålar, grytor och dylikt med öppningen neråt, så att det inte samlas vatten i hålrum och fördjupningar. Tallrikar och köksredskap får inte ligga i varandra så att de täcker över varandra. Glas får inte röra varandra för att undvika skador. Sätt stora saker som är svåra att rengöra i den nedersta korgen. Långbladiga knivar som står på högkant utgör en potentiell risk för skador. Långa och/eller skarpa knivar ska placeras vågrätt i korgen. Överfyll inte maskinen. Detta är viktigt för att uppnå ett bra resultat. FYLLNING AV KORGARNA ENLIGT EN50242 Nedre hyllan IN Övre hyllan 11

14 Kopp Assiett Glas Liten serveringsskål Mellanstor serveringsskål Stor serveringsskål Desserttallrik Middagstallrik Djup tallrik Oval tallrik Observera: Lätt och platt diskgods kan placeras på den övre hyllan. Totalvikten ska vara mindre än 2 kg. Övre hyllan IN Nedre hyllan IN Matsked Dessertsked Serveringssked Tesked Såsslev Information för jämförelsetest enligt EN50242: Kapacitet: 8 kuvert Program: Eco Inställning för spolglansmedel 6 Inställning för uppmjukningssystem: H4 VARNING! Låt inte saker sticka igenom hyllans botten. Lägg skarpa saker med skarpa sidan neråt. För att uppnå bästa diskkvalitet, tänk på följande: 1. Försäkra dig om att de enskilda delarna inte vidrör varandra. 2. Placera silver med den böjda sidan uppåt. 3. Långa bestick läggs i mitten. 12

15 6. STARTA ETT DISKPROGRAM Programschema Program Intensive (intensiv) Information om programval Hårt smutsat stengods, normalt smutsade grytor och pannor, tallrikar med intorkade rester Programbeskrivning Fördisk (50 C) Disk (65 C) Sköljning Sköljning Sköljning (70 C) Torkning 4/20 g (eller 3-i- 1) Diskmedel För- /huvuddisk Varaktighet (min) Energi (kwh) Vattenförbrukning (l) Spolglansmedel 160 1,25 12,5 Ja Normal Normalt smutsad servis, grytor, glas och lätt smutsade pannor Fördisk (45 C) Disk (60 C) Sköljning Sköljning (68 C) Torkning 4/20 g (eller 3-i- 1) 150 1,05 12,5 Ja Eco (*EN 50242) Standard dagligt program för normalt smutsad servis, grytor, fat och glas. Det mest effektiva programmet vad gäller den kombinerade energioch vattenförbrukningen till den här typen av servis Fördisk Disk (45 C) Sköljning (65 C) Torkning 4/20 g (eller 3-i- 1) 185 0,72 8 Ja Glas För lätt smutsade glas och finporslin Disk (45 C) Sköljning Sköljning (60 C) Torkning 4/20 g 95 0,7 10,5 Ja 90 min Lätt smutsad disk och glas Disk (55 C) Disk (65 C) Sköljning (68 C) Torkning 4/20 g 90 1,15 11 Ja Rapid (Snabb) Kort disktid för lätt smutsad servis och snabbdisk Obs: *) EN50242 är ett internationellt testprogram som ställer vissa krav på en diskmaskin. För denna maskin har följande data uppgivits för överensstämmelsetest. Kapacitet: 8 kuvert Dosering av spolglansmedel: 6 steg Strömförbrukning: Avstängd 0,45 watt, standby 0,49 watt Start av diskmaskinen: Starta ett diskprogram Disk (45 C) Sköljning Sköljning (55 C) 15 g 35 0,52 7 / 1. Dra ut den övre och den undre korgen, sätt i diskgodset och skjut in korgarna igen (se avsnittet Fyll korgarna ). 2. Fyll på diskmedel (se avsnitten om salt, diskmedel och spolglansmedel). 3. Se till att det finns ström till maskinen (driftsspänningen är VAC 50 Hz, kontaktspecifikation 10 A 250 VAC). Försäkra dig om att vattentillförseln är helt öppnad. 4. Stäng luckan och tryck på ON/OFF-knappen för att sätta igång diskmaskinen. 5. Tryck på programknappen. Diskprogrammet byts som följer: Intensive->Normal->ECO->Glass->90min->Rapid När ett program har valts lyser den relevanta symbolen. Tryck på Start/Pause-knappen så startar maskinen. 13

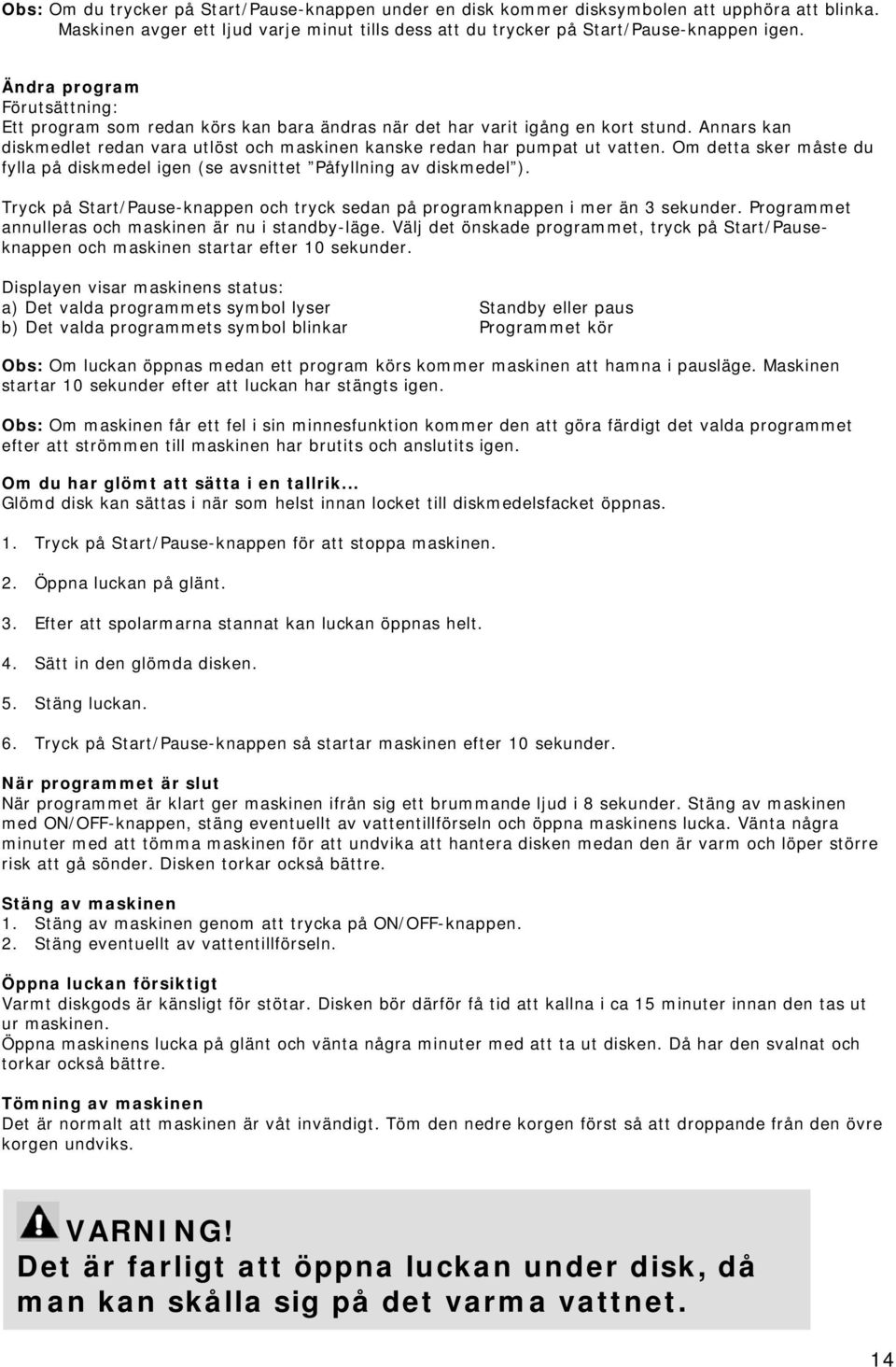

16 Obs: Om du trycker på Start/Pause-knappen under en disk kommer disksymbolen att upphöra att blinka. Maskinen avger ett ljud varje minut tills dess att du trycker på Start/Pause-knappen igen. Ändra program Förutsättning: Ett program som redan körs kan bara ändras när det har varit igång en kort stund. Annars kan diskmedlet redan vara utlöst och maskinen kanske redan har pumpat ut vatten. Om detta sker måste du fylla på diskmedel igen (se avsnittet Påfyllning av diskmedel ). Tryck på Start/Pause-knappen och tryck sedan på programknappen i mer än 3 sekunder. Programmet annulleras och maskinen är nu i standby-läge. Välj det önskade programmet, tryck på Start/Pauseknappen och maskinen startar efter 10 sekunder. Displayen visar maskinens status: a) Det valda programmets symbol lyser Standby eller paus b) Det valda programmets symbol blinkar Programmet kör Obs: Om luckan öppnas medan ett program körs kommer maskinen att hamna i pausläge. Maskinen startar 10 sekunder efter att luckan har stängts igen. Obs: Om maskinen får ett fel i sin minnesfunktion kommer den att göra färdigt det valda programmet efter att strömmen till maskinen har brutits och anslutits igen. Om du har glömt att sätta i en tallrik... Glömd disk kan sättas i när som helst innan locket till diskmedelsfacket öppnas. 1. Tryck på Start/Pause-knappen för att stoppa maskinen. 2. Öppna luckan på glänt. 3. Efter att spolarmarna stannat kan luckan öppnas helt. 4. Sätt in den glömda disken. 5. Stäng luckan. 6. Tryck på Start/Pause-knappen så startar maskinen efter 10 sekunder. När programmet är slut När programmet är klart ger maskinen ifrån sig ett brummande ljud i 8 sekunder. Stäng av maskinen med ON/OFF-knappen, stäng eventuellt av vattentillförseln och öppna maskinens lucka. Vänta några minuter med att tömma maskinen för att undvika att hantera disken medan den är varm och löper större risk att gå sönder. Disken torkar också bättre. Stäng av maskinen 1. Stäng av maskinen genom att trycka på ON/OFF-knappen. 2. Stäng eventuellt av vattentillförseln. Öppna luckan försiktigt Varmt diskgods är känsligt för stötar. Disken bör därför få tid att kallna i ca 15 minuter innan den tas ut ur maskinen. Öppna maskinens lucka på glänt och vänta några minuter med att ta ut disken. Då har den svalnat och torkar också bättre. Tömning av maskinen Det är normalt att maskinen är våt invändigt. Töm den nedre korgen först så att droppande från den övre korgen undviks. VARNING! Det är farligt att öppna luckan under disk, då man kan skålla sig på det varma vattnet. 14

17 7. UNDERHÅLL OCH RENGÖRING Filtersystemet Filtersystemet förhindrar att större rester och andra objekt kommer in i pumpen. Filtersystemet består av ett grovfilter, ett huvudfilter och ett finfilter. Huvudfilter A Mat- och smutspartiklar som fångas av detta filter finfördelas av en kraftig stråle från den nedersta spolarmen och sköljs ut genom avloppet. Finfilter B Finfiltret fångar smuts och matrester i filterkorgen och hindrar att de sätter sig på diskgodset under disk. Grovfilter C Större objekt som bitar av ben eller glas, som skulle kunna stoppa avloppet, fångas i grovfiltret. För att ta bort objekt som fångats i filtret, kläm lätt på tappen överst på filtret och lyft upp det. Filterenheten Filtret tar effektivt bort matpartiklar ur vattnet, så att det kan recirkulera under diskprocessen. För att få bästa verkan och resultat bör filtren rengöras regelbundet. Det är en god idé att ta bort de största matresterna efter varje disk och skölja filter och filterskål i rinnande vatten. Ta ut filterenheten genom att dra skålens handtag uppåt. VARNING! Se alltid till att filtren sitter ordentligt innan du använder maskinen. Maskinen får aldrig användas utan filtren. Felaktigt byte av filtren reducerar maskinens effekt och kan skada diskgodset. Vrid Steg 1: Vrid filterenheten (A, B och C) moturs och lyft upp den. Steg 2: Lyft bort filter B och C från A. Färdigt. 15

18 Obs: Följer du steg 1 3 tar du bort filterenheten. För att sätta i filterenheten gör du detta i omvänd ordningsföljd. Obs: Undersök om filtren är igenproppade efter varje disk. När grovfiltret skruvas av kan filterenheten tas bort. Ta bort alla matrester och skölj filtren under rinnande vatten. OBS: Hela filterenheten ska rengöras varje vecka. Rengöring av filtren Grovfiltret och finfiltret kan rengöras med en borste. Sätt ihop filterdelarna så som visas på föregående sida och sätt hela filterenheten på plats i maskinen genom att pressa den nedåt. VARNING! Slå inte på filtren när du rengör dem. De kan bli sneda och förminska maskinens effekt. Underhåll av diskmaskinen Kontrollpanelen kan rengöras med en lätt fuktad trasa. Se till att torka den helt torr därefter. Utvändigt kan man använda ett bra polervax. Använd aldrig skarpa föremål, skurmedel eller skursvampar eller kraftiga rengöringsmedel på maskinen. Rengöring av luckan Använd en varm, lätt fuktad trasa för att rengöra kanten runt luckan. För att undvika att det tränger in vatten i luckans låsmekanism och elektriska komponenter får sprayrengöringsmedel aldrig användas. VARNING! Använd aldrig sprayrengöringsmedel för att rengöra luckans panel, då detta kan skada luckans lås och elektriska komponenter. Slipande rengöringsmedel och vissa typer av pappersdukar bör också undvikas, då det finns risk att de repar eller lämnar märken på ytan av rostfritt stål. Frostskydd Skydda diskmaskinen mot frost om vintern, om den t.ex. står i ett sommarhus. Gör följande: 1. Bryt strömmen till maskinen. 2. Stäng vattentillförseln och koppla loss slangen från maskinens vattenanslutning. 3. Tappa ur vattnet från ingångsröret och ventilen. Håll en bred skål under. 4. Koppla in vattenslangen till vattenanslutningen igen. 5. Ta bort filtret i botten av karet och sug upp vattnet med en svamp. Obs: Om diskmaskinen inte fungerar för att den har frusit, ska professionell servicepersonal tillkallas. Rengöring av spolarmarna Det är nödvändigt att regelbundet ta bort beläggningar av kalk och annat från spolarmarna, då dessa beläggningar proppar igen hålen och förstör lagren. Vrid Den övre spolarmen monteras av genom att hålla fast muttern och vrida spolarmen medurs. Den nedre spolarmen tas bort genom att lyfta spolarmen uppåt. 16

19 Diska spolarmarna i varmt vatten med såpa och rensa hålen med en mjuk borste. Sätt tillbaka spolarmarna noggrant. Så håller du din diskmaskin i gott skick Efter varje disk Stäng av vattentillförseln efter varje disk. Låt luckan stå på glänt så att fukt och lukt inte stängs inne i maskinen. Ta ut stickproppen Ta alltid ut stickproppen ur kontakten innan du rengör och underhåller maskinen. Inga lösningsmedel eller slipande rengöringsmedel Vid utvändig rengöring och rengöring av gummidelar får man inte använda lösningsmedel eller slipande rengöringsmedel. Använd endast varmt vatten med såpa. Använd en fuktig trasa, eventuellt med lite ättika eller ett rengöringsmedel särskilt avsett för diskmaskiner, för att ta bort fläckar från de invändiga ytorna. Om maskinen inte ska användas under en längre tid Det är rekommenderat att köra ett diskprogram med maskinen tom och sedan ta ut stickproppen ur kontakten, stänga vattentillförseln och låta luckan stå på glänt. Då håller luckans packningar längre och det bildas ingen lukt inuti maskinen. Flytt av maskinen Om maskinen ska flyttas ska den hållas i lodrät position. Om det är absolut nödvändigt kan den läggas ned på sin baksida. Packningar Något som kan orsaka att det bildas lukt i maskinen är att det fastnat matrester i packningarna. Detta undviker du genom att regelbundet rengöra packningarna med en fuktig trasa. 8. INSTALLATIONSGUIDE OBS! Installation av rör, slangar och elektriska komponenter ska utföras av en auktoriserad yrkesperson. Varning! Fara för elektrisk stöt. Bryt strömmen innan installationen påbörjas. Om detta inte görs innebär det livsfara och fara för elektrisk stöt. Förberedelser för installation Installationsplatsen ska vara nära existerande vattentillgång, avlopp och elkontakt. En sida av köksvasken väljs för att ansluta avloppsslangen från diskmaskinen. Placering av maskinen Placera diskmaskinen på den önskade platsen med baksidan intill väggen och med sidorna intill det omgivande skåpet eller väggen. Diskmaskinen är utrustad med intags- och avloppsslangar som kan placeras både på höger och vänster sida. Elanslutning VARNING! För din egen säkerhets skull: Använd inte förlängningssladd eller adapter tillsammans med denna apparat. Avlägsna eller klipp under inga omständigheter av jordningen från ledningen. 17

20 Elektriska krav Kontrollera på diskmaskinens märkplatta att spänningen är korrekt. Anslutningskontakten ska vara säkrad med 10 A och det är en fördel om maskinen har sin egen grupp i elskåpet. Vidare ska elskåpet vara utrustat med en felströmsbrytare (HFI HPFI-relä). Elanslutning Försäkra dig om att spänning, frekvens och ström stämmer överens med märkplattan. Stickproppen får endast sättas i en stickkontakt med jordning som uppfyller gällande krav. Om stickproppen och stickkontakten inte passar ihop, byt ut stickkontakten och använd inte någon typ av adapter, då detta kan medföra överhettning och brand. Varning! Försäkra dig om att diskmaskinen är ansluten med jordning i överensstämmelse med gällande nationella regler för användning. Vattenanslutning Anslutning av intagsslangen för kallvatten Anslut intagsslangen till en 3/4-tums vattenkran och kontrollera att den är fastspänd. Om rören är nya eller inte har använts på länge, koppla på vattnet och låt det rinna för att undvika eventuella orenheter. Om det blir orenheter i intagsslangen kan den proppas igen, vilket kan skada diskmaskinen. VARNING! Stäng vattenkranen efter användning. Anslutning av avloppsslang Koppla avloppsslangen till ett avloppsrör med minst 4 cm i diameter, eller koppla den till en vask utan att böja den. Använd den särskilda plaststöttan som medföljer. Den fria änden av avloppsslangen får inte monteras högre än max 75 cm, och den får inte sänkas ner i vatten, då vattnet riskerar att rinna tillbaka genom slangen. OBS! Den särskilda plaststöttan till avloppsslangen ska sättas fast ordentligt på väggen, så att avloppsslangen inte kan flytta sig och därmed leda vattnet till fel plats. Montera avloppsslangen antingen enligt möjlighet A eller B Slangänden får inte vara mer än 750 mm över golvet Köksbänk Avloppsslang 18

21 Tappa överflödigt vatten ur slangarna Om köksvasken är 1000 mm över golvet kan det överflödiga vattnet i slangarna inte rinna ut i vasken av sig själv. Överflödigt vatten måste då tappas ut genom att låta vattnet rinna ut i en behållare som hålls lägre och vid sidan av vasken. Tappa vatten ur maskinen Anslut avloppsslangen. Slangen ska sättas på korrekt för att undvika läckage. Försäkra dig om att slangen inte böjs eller trycks ner platt. Slangförlängare Om avloppsslangen inte är tillräckligt lång ska du hitta en förlängningsslang av samma typ som originalet. Avloppsslangen får inte vara längre än 4 meter, då detta försämrar diskresultatet. Start av maskinen Följande ska kontrolleras innan diskmaskinen startas: att maskinen står plant. att vattenintagsventilen är öppen. att ledningarna är fastskruvade och att det inte finns några läckor. att kablarna sitter fast. att strömmen är på. att intagsslangen och avloppsslangen inte har vecklats in i varandra. att allt emballage och alla trycksaker har tagits ut ur maskinen. OBS! Spara denna bruksanvisning efter installationen, för framtida bruk. 19

22 9. PROBLEMLÖSNING Innan du ringer servicepersonal... Problem Möjliga orsaker Lösning Säkringen har gått Byt säkring eller återställ relä. Ta bort andra apparater från maskinens elgrupp. Maskinen startar inte Vattnet pumpas inte ut ur maskinen Skumbildning i maskinen Fläckar inuti maskinen Vit film på invändig yta Rostfläckar på besticken Dunkande ljud från maskinen Rasslande ljud från maskinen Dunkande ljud från vattenrören Disken är inte ren Strömmen är inte på Vattentrycket är lågt Maskinens lucka är öppen Avloppsslangen är böjd eller klämd Filtret igenproppat Köksvasken är igenproppad Fel typ av diskmedel Det finns utspillt spolglansmedel Diskmedel med blekmedel Mineraler från hårt vatten Besticken är inte rostfria Du har inte kört något program direkt efter att ha fyllt på salt Locket på saltbehållaren är löst En spolarm slår mot något i korgen Något diskgods står löst Husets installation eller rörens tvärsnitt Disken har inte fyllts i korgarna på rätt sätt Programmet var inte tillräckligt effektivt Det har inte lösts upp tillräckligt mycket diskmedel Något har blockerat spolarmens rörelse Filterenheten är inte ren eller är felmonterad. Detta kan också blockera spolarmens hål Kontrollera att maskinen är igångsatt och att luckan är stängd. Kontrollera att stickproppen sitter ordentligt i stickkontakten. Kontrollera vattenanslutningen och att vattnet är påsläppt. Stäng luckan ordentligt. Kontrollera avloppsslangen. Rengör filter (se avsnittet Rengöring av filtren ) Rensa köksvasken och dess avlopp Skumbildning kan endast undvikas med diskmedel avsedda för diskmaskiner. Vid skumbildning: öppna luckan och låt skummet falla samman. Tillsätt 4 liter vatten, stäng luckan och starta vilket program som helst. Maskinen tömmer ut vattnet som första steg. Öppna luckan efter tömningen och se om skummet är borta. Upprepa vid behov Torka alltid upp utspillt spolglansmedel direkt Försäkra dig om att diskmedlet är utan blekmedel För att rengöra maskinen invändigt, använd en fuktig svamp med diskmedel för diskmaskiner. Använd gummihandskar. Använd aldrig andra rengöringsmedel på grund av risken för skumbildning Kör alltid ett snabbdiskprogram utan porslin och stengods direkt efter saltpåfyllning Skruva fast locket och kontrollera tätningen Avbryt programmet och placera de saker som spolarmen träffar på ett annat sätt Avbryt programmet och placera diskgodset annorlunda Har ingen påverkan på maskinen, kontakta en VVS-firma om du är osäker Se instruktionen för att fylla korgarna. Välj ett intensivt program (se Programschema ) Använd mer diskmedel eller byt diskmedel Ta bort hindret Rengör filterenheten, montera den korrekt Rengör spolarmens hål, se Rengöring av spolarmen 20

23 Problem Möjliga orsaker Lösning Glas får en dimmig hinna Svarta eller grå märken på porslinet Diskmedel kvar i facket för diskmedel Disken är inte torr Felkoder Kombination av mjukt vatten och för mycket diskmedel Ett aluminiumredskap har lutat mot porslinet Något har blockerat fackets lock Felaktig laddning För lite spolglansmedel Disken togs ut för tidigt Fel val av program Bestick med dålig yta Använd mindre diskmedel om du har mjukt vatten, eller diska glasen på ett kortare program Ett milt putsmedel tar bort märkena Ta bort hindret Fyll korgarna enligt anvisningarna Öka mängden av spolglansmedel/fyll på spolglansmedel Ta inte ut disken direkt efter att maskinen har slutat gå. Öppna luckan på glänt, så att ångan kan komma ut. Töm maskinen först när disken knappt känns varm längre. Töm den nedre korgen först så att vatten inte droppar ner från den övre korgen. I de korta programmen är disktemperaturen lägre. Detta minskar också diskeffekten. Välj ett program med längre disktid Bortledning av vatten är alltid svårt med sådana ytor. Diskgods av denna typ är inte lämpat för maskindisk. När det uppstår fel visar displayen följande felkoder för att varna dig: Felkod Betydelse Möjliga orsaker E1 Lång inloppstid för vatten Vattenkranen är inte öppen, vattenintaget begränsat, för lågt vattentryck E4 Översvämning Några delar av maskinen läcker VARNING! Stäng vid översvämning vattentillförseln innan du tillkallar service. Om det finns vatten i botten av maskinen på grund av överfyllning eller en liten läcka ska vattnet tas bort innan maskinen startas. 21

24 10. TEKNISK INFORMATION Höjd Bredd Djup Effekt Vattentryck Strömförsörjning Kapacitet 590 mm 550 mm. 500 mm (med luckan stängd) Se märkplatta 0,04 1,0 MPa Se märkplatta 8 kuvert Importerad av: Harald Nyborg A/S Gammel Højmevej 30 DK-5250 Odense SV 22

25 11. TEKNISKT DATABLAD Enligt EU-direktiv 1059/2010. Varumärke Modell-ID Nominell kapacitet Obs: A+++ (högsta energiklass) till D (lägsta energiklass). Årlig energiförbrukning 205 kwh är baserad på 280 standarddiskar med kallvattenintag och på lågenergiprogrammen. Den faktiska energiförbrukningen beror på hur maskinen används. Vattenförbrukningen 2450 l/år baseras på 280 standarddiskar. Den faktiska vattenförbrukningen beror på hur maskinen används. A (högsta effekt) till G (lägsta effekt). WASCO Detta program ska kunna rengöra normalt smutsad disk, och är det mest effektiva programmet vad gäller energi- och vattenförbrukning för denna typ av disk. Maskinen uppfyller europeiska standarder och direktiv vid tidpunkten för leverans. LVD 2006/95/EC EMC 2004/108/EC ErP 2009/125/EC Ovanstående värden är uppmätta i överensstämmelse med standarder för specifika driftförhållanden. Resultaten kan variera mycket i förhållande till hur smutsig disken är, vattenhårdheten och mängden diskmedel. Bruksanvisningen är baserad på EU:s standarder och regler. HN WQP8 8 kuvert Energiklass A+ Årlig energiförbrukning 205 kwh Energiförbrukning med standarddiskprogram Elförbrukning i frånläge Elförbrukning i left-on-läge Årlig vattenförbrukning Torkklass 0,72 kwh 0,45 W 0,49 W 2450 l Standarddiskprogram ECO 45 C Tid för standarddiskprogram Bullernivå Montering Kan byggas in Höjd Bredd Djup (med anslutningar) Strömförbrukning Märkspänning/-frekvens Vattentryck (ingående) A 185 min 49 db(a) ref. 1pW Fristående Nej 59 cm 55 cm 50 cm 1500 W 230 VAC / 50 Hz 0,4 10 bar = 0,04 1 MPa 23
