1 Om tvättmaskinen Grattis! Du har valt en högklassig modern hushållsmaskin från Smeg. Tvättmaskinen kännetecknas av låg vatten- och energiförbrukning. Alla maskiner som lämnar vår fabrik har genomgått noggranna funktionstest och kvalitetskontroller. Mer information: Innehåll Sidan Avsedd användning... 1 Program... 1 Välj program och anpassa... 3 Tvättning... 3/4 När tvätten är färdig... 4 Individuella inställningar...5/6 Programöversikt... 7 Säkerhetsanvisningar... 8 Förbrukningsvärden... 8 Viktiga anvisningar... 9 Insats för flytande tvättmedel Skötsel...10 Information i displayen...10 Anvisningar vid stopp...11 Vad ska jag göra om /13 Nödupplåsning...13 Kundtjänst...13 Miljövård/spartips Utnyttja den maximala mängden tvättgods för respektive program. Tvätta normalt smutsad tvätt utan förtvätt. I stället för programmet Vit-/kulörtvätt 90 C väljer du intensiv 60 C och tillvalsfunktionen för (Fläckar). Tvätten blir lika ren men energiförbrukningen blir betydligt lägre. Dosera tvättmedlet enligt tillverkarens anvisningar och beroende på vattnets hårdhetsgrad. Om tvätten ska torkas i torktumlare efteråt välj det centrifugeringsvarvtal som anges i bruksanvisningen till torktumlaren. Avsedd användning endast för användning i ett hushåll, för tvättning av textilier som tål maskintvätt och handtvättbart ylle i flytande tvättlösning, används med kallt kranvatten och med tvättmedel och andra medel som finns att köpa i handeln och som är lämpliga att användas i tvättmaskiner. Låt inte barn utan uppsikt använda tvättmaskinen! Barn och personer som inte har läst anvisningarna får inte använda tvättmaskinen! Håll husdjur borta från tvättmaskinen! Program Detaljerad programöversikt sidan 7. Centrifugeringsvarvtal kan ställas in individuellt beroende på valt program och programsteg. Vit-/kulörtvätt Slitstarka textilier intensiv Mix Supersnabb 15 (Centrifugering) (Urpumpning) Ylle Fintvätt/Siden Syntet Slitstarka textilier Olika tvättsätt Supersnabbt program, även avsett för sköljprogram Extra sköljning med inställbart centrifugeringsvarvtal Av sköljvatten vid (Sköljstopp = utan slutcentrifugering) Ylle som ska handtvättas/maskintvättas Textilier som bör handtvättas Textilier av syntetmaterial Förberedelser Installationen måste utföras fackmässigt enligt separat installationshandbok. Inspektera tvättmaskinen Använd aldrig en tvättmaskin som uppvisar skador! Kontakta kundtjänst! Sätt i kontakten Dina händer måste vara torra! Ta bara tag i kontakten, dra inte i sladden! Öppna vattenkranen Insats för flytande tvättmedel (enligt modell), sidan 10 Fack II: Huvudtvättmedel avhärdningsmedel, blekmedel, fläcksalt Fack : Sköljmedel, stärkmedel Fack I: Förtvättmedel Programväljare Programväljare för att starta och stänga av tvättmaskinen och för att välja program. Går att vrida åt bägge hållen. Display/ alternativknapp/ statusindikatorer 1-24 h:min (Färdig om) Programmet slutar efter... Visar programstegen: Tvätt, sköljning, centrifugering, programslut Paus Centrifugeringsvarvtal* Statusindikatorer Tillvalsfunktioner Sköljstopp har uppnåtts Sortera och lägg i tvättgodset Följ tvättråden i textilierna! Läs textilvårdsetiketten. Sortera efter typ av plagg, färg, hur smutsigt det är och temperatur. Överskrid inte den maximala mängden tvätt sidan 7. Observera viktiga anvisningar sidan 9. Blanda stora och små textilier! Stäng påfyllningsluckan. Kontrollera att textilier inte kläms fast mellan luckan och gummitätningen. Start/ Paus Före första tvättomgången Tvätta en omgång utan tvätt sidan 9 Fyll på tvätt- och sköljmedel Mängden tvättmedel beror på: tvättmängden, hur hårt smutsad tvätten är, vattnets hårdhetsgrad (information får du från det lokala vattenverket) och tillverkarens doseringsanvisningar. För modeller utan insats för flytande tvättmedel: Fyll på flytande tvättmedel i tillhörande doseringsbehållare och lägg in i trumman. Under tvättning: Var försiktig när du öppnar tvättmedelsfacket! Tjockflytande mjuk-/sköljmedel måste först röras ut i lite vatten. Detta förhindrar igentäppning. Välja och anpassa program 1 Tillvalsfunktioner, alternativknapp och centrifugeringsvarvtal individuella inställningar, sidan 5. Tryck på START/STOP (Start/Paus) Alla knappar är känsliga och det räcker med en lätt tryckning! Om du trycker länge på knappen (Färdig om) visas automatiskt alla inställningsalternativ! 2 Tvättning Tvättmedelsfack med fack I, II, Påfyllningslucka Manöverpanel Handtag på påfyllningslucka Servicelucka Tvättning 3 Frånkoppling Sätt programväljaren på Från. Stäng vattenkranen Behövs inte på Aqua-Stop-modellerna Hänvisning till installationshandboken, sidan 7. Ta ut tvätten Öppna luckan och ta ut tvätten. Om (Sköljstopp = utan slutcentrifugering) har aktiverats: Sätt programväljaren på (Urpumpning) eller välj centrifugeringsvarvtal. Tryck på START/STOP (Start/ Paus). Ta bort eventuella främmande föremål risk för rost. Låt påfyllningsluckan för tvättgods och tvättmedelsfacket vara öppna för att kvarvarande vatten ska kunna torka. Programmet är slut när START/STOP (Start/Paus) blinkar. Avbryt programmet I program med hög temperatur: Låt först tvätten svalna: Välj Supersnabb 15. Tryck på START/STOP (Start/Paus). I program med låg temperatur: Välj (Centrifugering) eller (Urpumpning). Tryck på START/STOP (Start/Paus). * program, sidan 1,5 Byt program om Du har valt fel program: Ställ in programmet på nytt. Tryck på START/STOP (Start/Paus).Det nya programmet börjar från början. Avbryta ett program Tryck på START/STOP (Start/Paus). På displayen. Fyll ev. på med mer tvätt (låt inte luckan stå öppen länge eftersom vatten från tvätten i trumman kan rinna ut). Tryck på START/STOP (Start/Paus). Individuella inställningar Knappen (Färdig om) När programmet väljs visas den återstående tiden. Programstarten kan fördröjas innan programmet börjar. Tidsinställningen för Färdig om kan anges i timmar, maximalt 24 timmar. Tryck på knappen (Färdig om) tills önskat antal timmar visas (h=timme). Tryck på START/STOP (Start/Paus). Ingen inställningsmöjlighet efter programstart. Individuella inställningar Signal Centrifugeringsvarvtal (varv/min) / (Sköljstopp = utan slutcentrifugering) Du kan ändra det visade centrifugeringsvarvtalet eller välja (Sköljstopp = utan slutcentrifugering, tvätten blir kvar i vattnet efter den sista sköljningen). Det högsta inställbara varvtalet vid centrifugering beror på modellen och vilket program du väljer. Tillvalsfunktioner även programöversikt, sidan 7 (Fläckar) (Förtvätt) (Skrynkelskydd) Tvättiden förlängs för mera intensiv tvätt av kraftigt smutsad tvätt. För kraftigt nedsmutsad tvätt. Förtvätt vid 30 C. Specialcentrifugering med efterföljande fas som håller tvätten luftig. Skoncentrifugering vid minskat varvtal. Viss fuktighet finns kvar i tvätten. (Extra sköljning) Extra sköljsteg. För användningsplatser med mycket mjukt vatten och för effektivare sköljning. START/STOP (Start/Paus) För att starta eller avbryta programmet. 1. Aktivera inställningsläget för signalvolym 2. Ställ in volymen för... Ställ reglaget på º 1 steg åt höger Knappsignaler Inställning av volym * * Tryck ev. flera gånger håll intryckt + 1 steg åt höger 1 steg åt höger släpp Anvisningssignaler Inställning av volym * Ställ reglaget på º Programöversikt Se tabellen Förbrukningsvärden på sidan 8 och anvisningar på sidan 9! Program C max. Typ av tvätt Tillvalsfunktioner; Alternativ; Anvisningar (Fläckar), (Förtvätt), (Skrynkelskydd), (Extra sköljning), (Sköljstopp = utan slutcentrifugering) Slitstarka textilier, textilier av bomull eller linne som tål att kokas (Kallt), 40, 60, 90 C 8 kg* Vit-/kulörtvätt intensiv 60 C (Fläckar), (Förtvätt), (Skrynkelskydd, (Extra sköljning), (Sköljstopp = utan slutcentrifugering) Strykfria textilier av bomull, linne, syntetfiber eller blandmaterial Syntet (Kallt), 40, 60 C (Fläckar), (Förtvätt), (Skrynkelskydd, (Extra sköljning), (Sköljstopp = utan slutcentrifugering); Tvättgods med olika tvättanvisningar kan tvättas tillsammans 3,5 kg* Mix 30 C Textilier av bomull eller syntetmaterial (Fläckar), (Förtvätt), (Skrynkelskydd, (Extra sköljning), (Sköljstopp = utan slutcentrifugering); Endast lätt centrifugering mellan sköljningarna Ömtåliga, tvättbara textilier som siden, satin, syntetmaterial eller blandmaterial (t.ex. gardiner) Fintvätt/Siden (Kallt) (Sköljstopp = utan slutcentrifugering); Extra skonsamt tvättprogram för att förhindra att tvätten krymper. Programmet har längre pauser (textilierna får vila i tvättlösningen) Hand och maskintvättbara textilier av ylle eller ylleblandning 2 kg Ylle (Kallt), 30 C (Sköljstopp = utan slutcentrifugering); Kortprogram ca 15 minuter, för lätt nedsmutsad tvätt och grundlig sköljning (fyll inte på tvättmedel) Strykfria textilier av bomull, linne, syntetfiber eller blandmaterial Supersnabb C Extraprogram (Centrifugering), (Urpumpning) Programmen är tidsoptimerade för lätt nedsmutsade textilier. Om tvätten är starkt smutsad bör tvättmängden minskas eller tillvalsfunktion, t.ex. (Fläckar), väljas. Vid tvättning med maximal tvättmängd väljer du alltid det program som märkts med * och tillvalsfunktionen (Fläckar). Som kortprogram är oberoende av tvättyp Syntet 40 C med max. centrifugeringsvarvtal optimalt. Program utan förtvätt häll tvättmedel i fack II, program med förtvätt fördela tvättmedlet i fack I och II / WM14PM20EU *674210* 7

2 Säkerhetsanvisningar Läs den här bruksanvisningen och installationshandboken samt all annan information som medföljer tvättmaskinen och följ anvisningarna. Spara dokumentationen för framtida bruk. Risk för elektriska stötar Livsfara Kvävningsrisk Förgiftningsrisk Explosionsrisk Risk för skador Förbrukningsvärden Dra i kontakten, aldrig i sladden! Händerna måste vara torra när du sätter in/drar ur kontakten. När du ska göra dig av med apparaten: Dra ur kontakten. Kapa nätsladden och ta bort den och kontakten. Förstör låset på luckan. På så sätt kan inte barn bli inlåsta och hamna i livsfara. Låt inte barn leka med förpackningar, folie eller förpackningsdelar. Förvara tvätt- och sköljmedel oåtkomligt för barn. Tvättgods som har förbehandlats med rengöringsmedel som innehåller lösningsmedel, som t.ex. fläckborttagare/tvättbensin, kan orsaka explosion om det läggs i maskinen. Skölj noggrant av tvättgodset för hand. Luckan kan bli mycket varm. Var försiktig när hett tvättvatten töms ut. Klättra inte på tvättmaskinen. Ta inte stöd mot den öppna luckan. Stick inte in handen i trumman om denna fortfarande roterar. Program Tillvalsfunktion Tvättmängd Ström*** Vatten*** Programmets längd*** Vit-/kulörtvätt 40 C* (Fläckar) 8 kg 0,94 kwh 80 l 2:12 h Vit-/kulörtvätt 60 C* (Fläckar) 8 kg 1,65 kwh 80 l 2:12 h Vit-/kulörtvätt 90 C (Fläckar) 8 kg 2,73 kwh 97 l 2:12 h Syntet 40 C* (Fläckar) 3,5 kg 0,55 kwh 53 l 1:12 h Ylle 30 C - 2 kg 0,20 kwh 40 l 0:36 h * Programinställning för kontroll enligt gällande EN Anvisning för jämförande kontroller: Tvätta med maximalt centrifugeringsvarvtal för att testa de tvättmängder som gäller för testprogrammet.. Program Tillvalsfunktion Belastning Vit-/kulörtvätt/intensiv 40/60 C Årsförbrukning av energi Årsförbrukning av vatten (Fläckar)** 8/4 kg 221 kwh l ** Programinställning för kontroll och energimärkning enligt direktiv 2010/30/EU med kallvatten (15 ºC). ***Värdena varierar beroende på vattentryck, vattnets hårdhet, vattnets inloppstemperatur, rumstemperatur, tvättgodsets typ och mängd, hur smutsigt tvättgodset är, vilket tvättmedel som används, växlingar i nätspänningen och vilka tillvalsfunktioner som är valda. Viktiga anvisningar Före första tvättomgången Lägg inte i någon tvätt i tvättmaskinen! Öppna vattenkranen.fyll på i facket II: cirka 1 liter vatten tvättmedel (dosering efter tillverkarens anvisningar för lätt smutsad tvätt och motsvarande vattenhårdhet) Sätt programväljaren på Syntet 60 C och välj START/STOP (Start/Paus). Sätt programväljaren på Från vid programmets slut. Så är du snäll mot tvätt och tvättmaskin Observera tillverkarens anvisningar vid dosering av alla tvätt-/skölj- och rengöringsmedel Töm alla fickor. Avlägsna metallföremål (t.ex. gem). Lägg ömtålig tvätt i nätpåse/örngott (strumpor, gardiner, bygelbehåar). Dra igen blixtlås, knäpp ihop påslakan. Borsta bort sand ur fickor och byxuppslag. Ta bort gardinkrokar eller lägg gardinerna i nätpåse/örngott. Lägga i tvätten Blanda stora och små textilier! Kontrollera att textilier inte kläms fast mellan luckan och gummitätningen. Sortera efter hur smutsig tvätten är lätt starkt Blötläggning Tvätta helt nya plagg separat. Förtvätta inte. Förbehandla ev. fläckar. Välj ev. tillvalsfunktionen för (Fläckar). Lägg i mindre mängd tvätt. Välj program med förtvätt. Förbehandla ev. fläckar. Välj ev. tillvalsfunktionen för (Fläckar). Lägg i tvätt av samma färg. Fyll på blötläggningsmedel/tvättmedel i fack II enligt tillverkarens anvisningar. Sätt programväljaren på Vit-/kulörtvätt (Kallt) och välj START/STOP (Start/Paus). Välj START/ STOP (Start/Paus) efter cirka 10 minuter för att stoppa programmet. Tryck på START/STOP (Start/Paus) igen efter önskad blötläggningstid om programmet ska återupptas eller byt program. Stärkmedel Tvätten ska inte behandlas med sköljmedel. Flytande stärkmedel kan användas i alla tvättprogram. Fyll på stärkmedel i sköljmedelsfacket enligt tillverkarens anvisningar (ev. behöver facket rengöras). Färgning/blekning Endast hushållsfärger får användas. Salt kan angripa rostfritt stål! Följ färgmedelstillverkarens anvisningar! Tvättgods får inte blekas i tvättmaskinen! 8 9 Insats för flytande tvättmedel Placera insatsen för dosering av flytande tvättmedel: Ta ut tvättmedelsfacket helt sidan 10. Skjut insatsen framåt. Använd inte insatsen (skjut den uppåt): vid gelartade tvättmedel och tvättpulver, för program med (Förtvätt) eller alternativet (Färdig om). Skötsel Utsidan och manöverpanelen Torka rent med en mjuk, fuktig trasa Avlägsna genast rester av tvättmedel och rengöringsmedel. Duscha aldrig tvättmaskinen med vatten. Rengöra tvättmedelsfacket om det innehåller rester av tvätt- eller sköljmedel. 1. Dra ut och tryck ner insatsen. Ta ut hela utdragslådan. 2. Ta ut insatsen: Tryck uppåt med fingret på undersidan. 3. Rengör tvättmedelsfacket och insatsen med vatten och en borste och torka dem därefter torra. 4. Sätt tillbaka insatsen (se till att cylindern hamnar rätt). 5. Skjut in tvättmedelsfacket på plats igen. Låt tvättmedelsfacket stå på glänt så att vattenrester får torka. beroende på modell Tvättrumman Låt luckan stå på glänt så att trumman får torka. Om det har bildats rostfläckar använd ett rengöringsmedel utan tillsats av klor. Använd aldrig stålull. Avkalkning Ingen tvätt får finnas i maskinen! Ska inte behövas om tvättmedel doserats enligt anvisningarna. Om det ändå är nödvändigt, ska det utföras enligt tillverkarens anvisningar om avkalkningsmedlet. Lämpligt avkalkningsmedel kan anskaffas på vår webbplats eller via kundtjänst ( sidan 13). Information på displayen beroende på modell : Stäng luckan ordentligt; ev. har tvätt klämts fast. :, Öppna vattenkranen helt. Tilloppsslangen är böjd eller ihopklämd; rengör filtret sidan 11, vattentrycket är för lågt. : Avloppspumpen är tilltäppt; rengör avloppspumpen sidan 11. Utloppsslangen/utloppsröret är tilltäppt; rengör utloppsslangen vid sifonen sidan 11. : Vatten i bottentråget. Maskinen är otät. Kontakta kundtjänst! :, Påfyllningsluckan kan inte låsas. Öppna påfyllningsluckan och stäng den med en hörbar klickning. Koppla från maskinen och sätt på den igen. Ställ in programmet och gör individuella inställningar. Starta programmet. :,, Motorfel Kontakta kundtjänst! Övriga displaymeddelanden Risk för elektriska stötar! Dra ur stickkontakten! Explosionsrisk! Använd aldrig lösningsmedel! Stäng av maskinen, vänta i fem sekunder och sätt på den igen. Om indikeringen visas på nytt kontaktar du kundtjänst sidan Anvisningar vid stopp Avloppspumpen Sätt programväljaren på Från och dra ut nätkontakten. 1. Fäll ner serviceluckan och ta loss den. 2. Ta ut tömningsslangen ur hållaren. Dra ur proppen och låt avloppsvattnet rinna ut. Sätt i proppen. 3. Skruva försiktigt av pumplocket (kvarvarande vatten) 4. Rengör pumphuset och pumplocket inuti (pumpvingarna ska kunna röra sig fritt). 5. Sätt tillbaka och dra åt pumplocket. Handtaget ska vara i lodrätt läge. Sätt in tömningsslangen i hållaren. 6. Sätt tillbaka serviceluckan och stäng den. Gör så här för att förhindra att oanvänt tvättmedel rinner ut i avloppet vid nästa tvätt: Häll 1 liter vatten i fack II och starta programmet (Urpumpning). Utloppsslang från sifonen Sätt programväljaren på Från och dra ut nätkontakten. 1. Lossa slangklämman och dra försiktigt ut utloppsslangen (kvarvarande vatten). 2. Rengör utloppsslangen och sifonstutsen. 3. Sätt tillbaka utloppsslangen och säkra på anslutningsplatsen med en slangklämma. Filtret i vattenanslutningen Risk för elektriska stötar Säkerhetsanordningen Aqua-Stop får inte hamna under vatten (den innehåller en elektrisk ventil). Reducera vattentrycket i tilloppsslangen: 1. Stäng vattenkranen! 2. Välj valfritt program (utom (Centrifugering)/ (Urpumpning)). 3. Tryck på START/STOP (Start/Paus) Låt programmet gå ca 40 sekunder. 4. Sätt programväljaren på Från. Dra ur kontakten. Rengör filtret. 5. Ta av slangen från vattenkranen. Rengör filtret med en liten borste. och/eller för modellerna Standard och Aqua-Secure: Ta bort slangen från maskinens baksida. Ta ut filtret med en tång och rengör det. 6. Sätt tillbaka slangen och kontrollera att den är tät. Risk för skållskador! Låt tvättvattnet svalna! Stäng vattenkranen! 11 Vad ska jag göra om... Vatten strömmar ut Ingen vattentillförsel. Tvättmedlet spolas inte in. Det går inte att öppna luckan. Kontrollera att utloppsslangen sitter fast ordentligt/byt ev. till en ny slang. Dra åt tilloppsslangen ordentligt. Har du inte valt START/STOP (Start/Paus)? Är inte vattenkranen öppen? Är filtret igentäppt? Rengör filtret sidan 11. Tilloppsslangen vikt eller klämd? Säkerhetsfunktionen har aktiverats. Har programmet avbrutits? sidan 4. Har du valt (Sköljstopp = utan slutcentrifugering)? sidan 3,4. Går luckan bara att öppna med nödupplåsningen? sidan 13. Programmet startar inte. Har du valt START/STOP (Start/Paus) eller (Färdig om) tid? Har du stängt luckan? Tvättvattnet pumpas inte ut. Har du valt (Sköljstopp = utan slutcentrifugering)? sidan 3,4. Rengör avloppspumpen sidan 11. Rengör utloppsröret och/eller utloppsslangen. Du ser inget vatten i Inget fel vattnet befinner sig så långt ner att du inte ser det. trumman under tvättning. Tvätten blev inte ordentligt centrifugerad. Tvätten är blöt/för fuktig. Programlängden ändrar sig under tvättningen. Inget fel systemet för kontroll av obalans har avbrutit centrifugeringen ojämn tvättfördelning. Fördela små och stora tvättplagg i trumman. Har du valt (Skrynkelskydd)? sidan 5. Har du ställt in för lågt centrifugeringsvarvtal? sidan 5. Är inget fel programförloppet optimeras i förhållande till pågående tvättning. Detta kan leda till förändringar i den programlängd som visas i teckenrutan. Maskinen börjar Inget fel maskinens system för kontroll av obalans utjämnar centrifugera flera gånger. obalansen i trumman. Det finns vatten kvar i sköljmedelsfacket. Det luktar inuti tvättmaskinen. Den lampa som anger var i tvättprogrammet maskinen(tvätt) befinner sig blinkar. Eventuellt kan tvättmedel tränga ut ur tvättmedelsfacket. Kraftigt buller, vibrationer och vandring vid centrifugering. Tvättmaskinen låter extra mycket under centrifugering och urpumpning. Displayen/ indikatorlamporna fungerar inte under tvättning. Inget fel tvättmedlets effekt påverkas inte. Rengör ev. insatsen sidan 10. Kör programmet Vit-/kulörtvätt 90 C utan tvätt. Häll tvättmedel i tvättmedelsfacket. Har du hällt i för mycket tvättmedel? Blanda 1 msk sköljmedel med ½ liter vatten och häll i fack II (inte för frilufts- och duntextilier!). Ta mindre mängd tvättmedel nästa gång. Står maskinens fötter stadigt på golvet? Fäst maskinens fötter installationshandbok. Är transportsäkringarna borttagna? Ta bort transportsäkringarna installationshandbok. Rengör avloppspumpen > sidan 10. Strömavbrott? Har säkringarna löst ut? Koppla till säkringarna/byt ut säkringarna. Vad ska jag göra om... Programförloppet är längre än vanligt. Det finns rester av tvättmedel i tvätten. På displayen. I läget Paus blinkar START/STOP (Start/ Paus) mycket snabbt och en signal hörs. Inget fel maskinens system för kontroll av obalans utjämnar obalansen i trumman genom att fördela tvätten. Inget fel skumkontrollsystemet är aktivt en sköljning startas. Vissa fosfatfria tvättmedel innehåller olösliga rester. START/STOP (Start/Paus) har valts. Välj START/STOP (Start/Paus) för att fortsätta programmet. Vattennivån för hög. Det går inte att fylla på med tvätt. Stäng ev. påfyllningsluckan direkt. Välj START/STOP (Start/Paus) för att fortsätta programmet. Om du inte själv kan åtgärda en störning (med avstängning och påslagning) eller reparation blir nödvändig: Sätt programväljaren på Från och dra ut kontakten ur vägguttaget. Stäng vattenkranen och kontakta kundtjänst installationshandbok. Nödupplåsning t.ex. vid strömavbrott Programmet återupptas när strömmen går på igen. Om du ändå vill ta ut tvätten kan du öppna luckan på följande sätt: Risk för skållskador! Tvättvattnet och tvätten kan vara heta. Låt dem svalna först. Stick inte in handen i trumman om denna fortfarande roterar. Öppna inte luckan om du ser vatten innanför fönstret. 1. Sätt programväljaren på Från och dra ut kontakten. 2. Släpp ut tvättlösningen sidan Dra nödupplåsningen nedåt med ett verktyg och lås upp. Påfyllningsluckan går nu att öppna. Kontakta kundtjänst om störningen återkommer Bruksanvisning Tvättmaskin Läs denna bruksanvisning och den separata monteringsanvisningen innan maskinen tas i drift för första gången! Följ säkerhetsanvisningarna på sidan 8! sv

3 Om tvättmaskinen Avsedd användning Förberedelser Grattis! Du har valt en högklassig modern hushållsmaskin från Smeg. Tvättmaskinen kännetecknas av låg vatten- och energiförbrukning. Alla maskiner som lämnar vår fabrik har genomgått noggranna funktionstest och kvalitetskontroller. Mer information: endast för användning i ett hushåll, för tvättning av textilier som tål maskintvätt och handtvättbart ylle i flytande tvättlösning, används med kallt kranvatten och med tvättmedel och andra medel som finns att köpa i handeln och som är lämpliga att användas i tvättmaskiner. Låt inte barn utan uppsikt använda tvättmaskinen! Barn och personer som inte har läst anvisningarna får inte använda tvättmaskinen! Håll husdjur borta från tvättmaskinen! Installationen måste utföras fackmässigt enligt separat installationshandbok. Inspektera tvättmaskinen Använd aldrig en tvättmaskin som uppvisar skador! Kontakta kundtjänst! Sätt i kontakten Dina händer måste vara torra! Ta bara tag i kontakten, dra inte i sladden! Öppna vattenkranen M va Innehåll Sidan Avsedd användning... 1 Program... 1 Välj program och anpassa... 3 Tvättning... 3/4 När tvätten är färdig... 4 Individuella inställningar...5/6 Programöversikt... 7 Säkerhetsanvisningar... 8 Förbrukningsvärden... 8 Viktiga anvisningar... 9 Insats för flytande tvättmedel Skötsel...10 Information i displayen...10 Anvisningar vid stopp...11 Vad ska jag göra om /13 Nödupplåsning...13 Kundtjänst...13 Miljövård/spartips Utnyttja den maximala mängden tvättgods för respektive program. Tvätta normalt smutsad tvätt utan förtvätt. I stället för programmet Vit-/kulörtvätt 90 C väljer du intensiv 60 C och tillvalsfunktionen för (Fläckar). Tvätten blir lika ren men energiförbrukningen blir betydligt lägre. Dosera tvättmedlet enligt tillverkarens anvisningar och beroende på vattnets hårdhetsgrad. Om tvätten ska torkas i torktumlare efteråt välj det centrifugeringsvarvtal som anges i bruksanvisningen till torktumlaren. Program Detaljerad programöversikt sidan 7. Centrifugeringsvarvtal kan ställas in individuellt beroende på valt program och programsteg. Vit-/kulörtvätt Slitstarka textilier intensiv Mix Supersnabb 15 (Centrifugering) (Urpumpning) Ylle Fintvätt/Siden Syntet Slitstarka textilier Olika tvättsätt Supersnabbt program, även avsett för sköljprogram Extra sköljning med inställbart centrifugeringsvarvtal Av sköljvatten vid (Sköljstopp = utan slutcentrifugering) Ylle som ska handtvättas/maskintvättas Textilier som bör handtvättas Textilier av syntetmaterial Insats för flytande tvättmedel (enligt modell), sidan 10 Fack II: Huvudtvättmedel avhärdningsmedel, blekmedel, fläcksalt Fack : Sköljmedel, stärkmedel Fack I: Förtvättmedel Programväljare Programväljare för att starta och stänga av tvättmaskinen och för att välja program. Går att vrida åt bägge hållen. Display/ alternativknapp/ statusindikatorer 1-24 h:min (Färdig om) Centrifugeringsvarvtal* Statusindikatorer Programmet slu Visar programs Tvätt, sköljning Paus Sköljstopp har 1 2

4 Före första tvättomgången Tvätta en omgång utan tvätt sidan 9 Sortera och lägg i tvättgodset Följ tvättråden i textilierna! Läs textilvårdsetiketten. Sortera efter typ av plagg, färg, hur smutsigt det är och temperatur. Överskrid inte den maximala mängden tvätt sidan 7. Observera viktiga anvisningar sidan 9. Blanda stora och små textilier! Stäng påfyllningsluckan. Kontrollera att textilier inte kläms fast mellan luckan och gummitätningen. Fyll på tvätt- och sköljmedel ängden tvättmedel beror på: tvättmängden, hur hårt smutsad tvätten är, ttnets hårdhetsgrad (information får du från det lokala vattenverket) och tillverkarens doseringsanvisningar. För modeller utan insats för flytande tvättmedel: Fyll på flytande tvättmedel i tillhörande doseringsbehållare och lägg in i trumman. Under tvättning: Var försiktig när du öppnar tvättmedelsfacket! Tjockflytande mjuk-/sköljmedel måste först röras ut i lite vatten. Detta förhindrar igentäppning. Tvättning Tvättmedelsfack med fack I, II, Påfyllningslucka Manöverpanel Handtag på påfyllningslucka Frånkoppling Sätt programväljaren på Från. Stäng vattenkranen Behövs inte på Aqua-Stop-modellerna Hänvisning till installationshandboken, sidan 7. Ta ut tvätten Öppna luckan och ta ut tvätten. Om (Sköljstopp = utan slutcentrifugering) har aktiverats: Sätt programväljaren på (Urpumpning) eller välj centrifugeringsvarvtal. Tryck på START/STOP (Start/ Paus). Ta bort eventuella främmande föremål risk för rost. Låt påfyllningsluckan för tvättgods och tvättmedelsfacket vara öppna för att kvarvarande vatten ska kunna torka. Tillvalsfunktioner tar efter... tegen:, centrifugering, programslut uppnåtts Start/ Paus Välja och anpassa program 1 Tillvalsfunktioner, alternativknapp och centrifugeringsvarvtal individuella inställningar, sidan 5. Tryck på START/STOP (Start/Paus) Alla knappar är känsliga och det räcker med en lätt tryckning! Om du trycker länge på knappen (Färdig om) visas automatiskt alla inställningsalternativ! 2 Servicelucka Tvättning 3 Programmet är slut när START/STOP (Start/Paus) blinkar. Avbryt programmet I program med hög temperatur: Låt först tvätten svalna: Välj Supersnabb 15. Tryck på START/STOP (Start/Paus). I program med låg temperatur: Välj (Centrifugering) eller (Urpumpning). Tryck på START/STOP (Start/Paus). * program, sidan 1,5 Byt program om Du har valt fel program: Ställ in programmet på nytt. Tryck på START/STOP (Start/Paus).Det nya programmet börjar från början. Avbryta ett program Tryck på START/STOP (Start/Paus). På displayen. Fyll ev. på med mer tvätt (låt inte luckan stå öppen länge eftersom vatten från tvätten i trumman kan rinna ut). Tryck på START/STOP (Start/Paus). 3 4

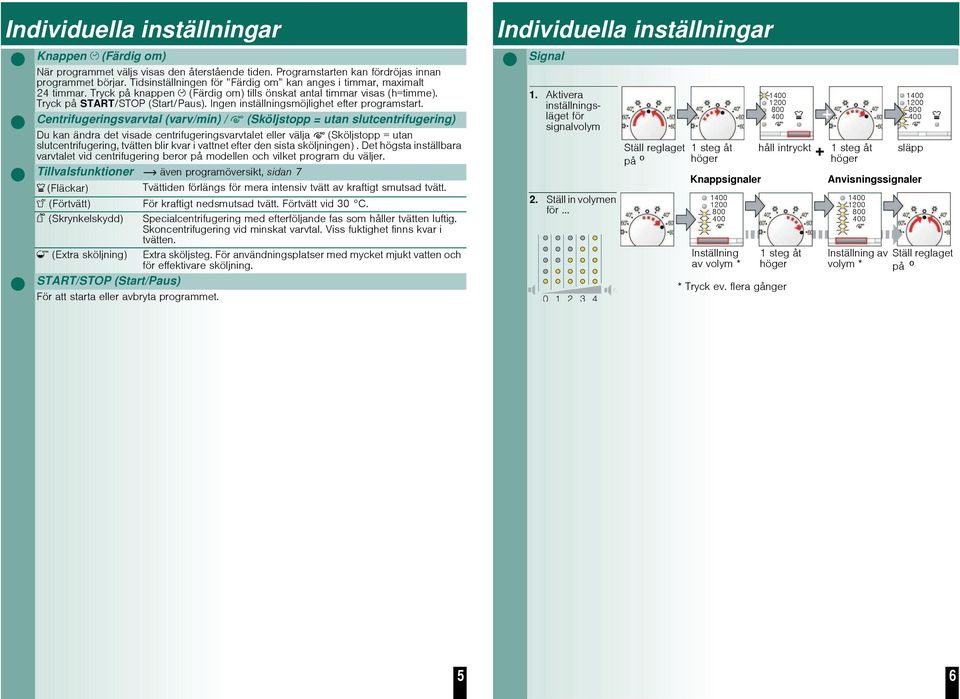

5 Individuella inställningar Knappen (Färdig om) När programmet väljs visas den återstående tiden. Programstarten kan fördröjas innan programmet börjar. Tidsinställningen för Färdig om kan anges i timmar, maximalt 24 timmar. Tryck på knappen (Färdig om) tills önskat antal timmar visas (h=timme). Tryck på START/STOP (Start/Paus). Ingen inställningsmöjlighet efter programstart. Centrifugeringsvarvtal (varv/min) / (Sköljstopp = utan slutcentrifugering) Du kan ändra det visade centrifugeringsvarvtalet eller välja (Sköljstopp = utan slutcentrifugering, tvätten blir kvar i vattnet efter den sista sköljningen). Det högsta inställbara varvtalet vid centrifugering beror på modellen och vilket program du väljer. Tillvalsfunktioner även programöversikt, sidan 7 (Fläckar) (Förtvätt) (Skrynkelskydd) Tvättiden förlängs för mera intensiv tvätt av kraftigt smutsad tvätt. För kraftigt nedsmutsad tvätt. Förtvätt vid 30 C. Specialcentrifugering med efterföljande fas som håller tvätten luftig. Skoncentrifugering vid minskat varvtal. Viss fuktighet finns kvar i tvätten. (Extra sköljning) Extra sköljsteg. För användningsplatser med mycket mjukt vatten och för effektivare sköljning. START/STOP (Start/Paus) För att starta eller avbryta programmet. Individuella inställningar Signal 1. Aktivera inställningsläget för signalvolym 2. Ställ in volymen för... Ställ reglaget på º 1 steg åt höger Knappsignaler Inställning av volym * * Tryck ev. flera gånger håll intryckt + 1 steg åt höger 1 steg åt höger släpp Anvisningssignaler Inställning av volym * Ställ reglaget på º 5 6

6 Programöversikt Se tabellen Förbrukningsvärden på sidan 8 och anvisningar på sidan 9! Program C max. Typ av tvätt Tillvalsfunktioner; Alternativ; Anvisningar (Fläckar), (Förtvätt), (Skrynkelskydd), (Extra sköljning), (Sköljstopp = utan slutcentrifugering) Slitstarka textilier, textilier av bomull eller linne som tål att kokas (Kallt), 40, 60, 90 C 8 kg* Vit-/kulörtvätt intensiv 60 C (Fläckar), (Förtvätt), (Skrynkelskydd, (Extra sköljning), (Sköljstopp = utan slutcentrifugering) Strykfria textilier av bomull, linne, syntetfiber eller blandmaterial Syntet (Kallt), 40, 60 C (Fläckar), (Förtvätt), (Skrynkelskydd, (Extra sköljning), (Sköljstopp = utan slutcentrifugering); Tvättgods med olika tvättanvisningar kan tvättas tillsammans 3,5 kg* Mix 30 C Textilier av bomull eller syntetmaterial (Fläckar), (Förtvätt), (Skrynkelskydd, (Extra sköljning), (Sköljstopp = utan slutcentrifugering); Endast lätt centrifugering mellan sköljningarna Ömtåliga, tvättbara textilier som siden, satin, syntetmaterial eller blandmaterial (t.ex. gardiner) Fintvätt/Siden (Kallt) (Sköljstopp = utan slutcentrifugering); Extra skonsamt tvättprogram för att förhindra att tvätten krymper. Programmet har längre pauser (textilierna får vila i tvättlösningen) Hand och maskintvättbara textilier av ylle eller ylleblandning 2 kg Ylle (Kallt), 30 C (Sköljstopp = utan slutcentrifugering); Kortprogram ca 15 minuter, för lätt nedsmutsad tvätt och grundlig sköljning (fyll inte på tvättmedel) Strykfria textilier av bomull, linne, syntetfiber eller blandmaterial Supersnabb C Extraprogram (Centrifugering), (Urpumpning) Programmen är tidsoptimerade för lätt nedsmutsade textilier. Om tvätten är starkt smutsad bör tvättmängden minskas eller tillvalsfunktion, t.ex. (Fläckar), väljas. Vid tvättning med maximal tvättmängd väljer du alltid det program som märkts med * och tillvalsfunktionen (Fläckar). Som kortprogram är oberoende av tvättyp Syntet 40 C med max. centrifugeringsvarvtal optimalt. Program utan förtvätt häll tvättmedel i fack II, program med förtvätt fördela tvättmedlet i fack I och II / WM14PM20EU *674210* 7

7 Säkerhetsanvisningar Läs den här bruksanvisningen och installationshandboken samt all annan information som medföljer tvättmaskinen och följ anvisningarna. Spara dokumentationen för framtida bruk. Risk för elektriska stötar Livsfara Kvävningsrisk Förgiftningsrisk Explosionsrisk Risk för skador Förbrukningsvärden Dra i kontakten, aldrig i sladden! Händerna måste vara torra när du sätter in/drar ur kontakten. När du ska göra dig av med apparaten: Dra ur kontakten. Kapa nätsladden och ta bort den och kontakten. Förstör låset på luckan. På så sätt kan inte barn bli inlåsta och hamna i livsfara. Låt inte barn leka med förpackningar, folie eller förpackningsdelar. Förvara tvätt- och sköljmedel oåtkomligt för barn. Tvättgods som har förbehandlats med rengöringsmedel som innehåller lösningsmedel, som t.ex. fläckborttagare/tvättbensin, kan orsaka explosion om det läggs i maskinen. Skölj noggrant av tvättgodset för hand. Luckan kan bli mycket varm. Var försiktig när hett tvättvatten töms ut. Klättra inte på tvättmaskinen. Ta inte stöd mot den öppna luckan. Stick inte in handen i trumman om denna fortfarande roterar. Program Tillvalsfunktion Tvättmängd Ström*** Vatten*** Programmets längd*** Vit-/kulörtvätt 40 C* (Fläckar) 8 kg 0,94 kwh 80 l 2:12 h Vit-/kulörtvätt 60 C* (Fläckar) 8 kg 1,65 kwh 80 l 2:12 h Vit-/kulörtvätt 90 C (Fläckar) 8 kg 2,73 kwh 97 l 2:12 h Syntet 40 C* (Fläckar) 3,5 kg 0,55 kwh 53 l 1:12 h Ylle 30 C - 2 kg 0,20 kwh 40 l 0:36 h * Programinställning för kontroll enligt gällande EN Anvisning för jämförande kontroller: Tvätta med maximalt centrifugeringsvarvtal för att testa de tvättmängder som gäller för testprogrammet.. Program Tillvalsfunktion Belastning Vit-/kulörtvätt/intensiv 40/60 C Årsförbrukning av energi Årsförbrukning av vatten (Fläckar)** 8/4 kg 221 kwh l ** Programinställning för kontroll och energimärkning enligt direktiv 2010/30/EU med kallvatten (15 ºC). ***Värdena varierar beroende på vattentryck, vattnets hårdhet, vattnets inloppstemperatur, rumstemperatur, tvättgodsets typ och mängd, hur smutsigt tvättgodset är, vilket tvättmedel som används, växlingar i nätspänningen och vilka tillvalsfunktioner som är valda. Viktiga anvisningar Före första tvättomgången Lägg inte i någon tvätt i tvättmaskinen! Öppna vattenkranen.fyll på i facket II: cirka 1 liter vatten tvättmedel (dosering efter tillverkarens anvisningar för lätt smutsad tvätt och motsvarande vattenhårdhet) Sätt programväljaren på Syntet 60 C och välj START/STOP (Start/Paus). Sätt programväljaren på Från vid programmets slut. Så är du snäll mot tvätt och tvättmaskin Observera tillverkarens anvisningar vid dosering av alla tvätt-/skölj- och rengöringsmedel Töm alla fickor. Avlägsna metallföremål (t.ex. gem). Lägg ömtålig tvätt i nätpåse/örngott (strumpor, gardiner, bygelbehåar). Dra igen blixtlås, knäpp ihop påslakan. Borsta bort sand ur fickor och byxuppslag. Ta bort gardinkrokar eller lägg gardinerna i nätpåse/örngott. Lägga i tvätten Blanda stora och små textilier! Kontrollera att textilier inte kläms fast mellan luckan och gummitätningen. Sortera efter hur smutsig tvätten är lätt starkt Blötläggning Tvätta helt nya plagg separat. Förtvätta inte. Förbehandla ev. fläckar. Välj ev. tillvalsfunktionen för (Fläckar). Lägg i mindre mängd tvätt. Välj program med förtvätt. Förbehandla ev. fläckar. Välj ev. tillvalsfunktionen för (Fläckar). Lägg i tvätt av samma färg. Fyll på blötläggningsmedel/tvättmedel i fack II enligt tillverkarens anvisningar. Sätt programväljaren på Vit-/kulörtvätt (Kallt) och välj START/STOP (Start/Paus). Välj START/ STOP (Start/Paus) efter cirka 10 minuter för att stoppa programmet. Tryck på START/STOP (Start/Paus) igen efter önskad blötläggningstid om programmet ska återupptas eller byt program. Stärkmedel Tvätten ska inte behandlas med sköljmedel. Flytande stärkmedel kan användas i alla tvättprogram. Fyll på stärkmedel i sköljmedelsfacket enligt tillverkarens anvisningar (ev. behöver facket rengöras). Färgning/blekning Endast hushållsfärger får användas. Salt kan angripa rostfritt stål! Följ färgmedelstillverkarens anvisningar! Tvättgods får inte blekas i tvättmaskinen! 8 9

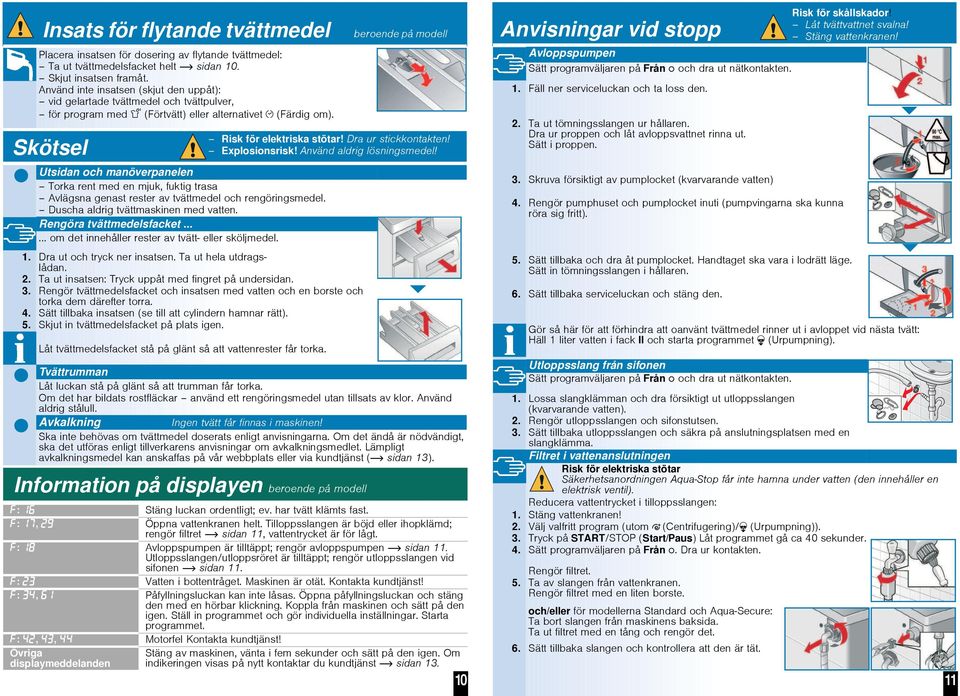

8 Insats för flytande tvättmedel Placera insatsen för dosering av flytande tvättmedel: Ta ut tvättmedelsfacket helt sidan 10. Skjut insatsen framåt. Använd inte insatsen (skjut den uppåt): vid gelartade tvättmedel och tvättpulver, för program med (Förtvätt) eller alternativet (Färdig om). Skötsel Utsidan och manöverpanelen Torka rent med en mjuk, fuktig trasa Avlägsna genast rester av tvättmedel och rengöringsmedel. Duscha aldrig tvättmaskinen med vatten. Rengöra tvättmedelsfacket om det innehåller rester av tvätt- eller sköljmedel. 1. Dra ut och tryck ner insatsen. Ta ut hela utdragslådan. 2. Ta ut insatsen: Tryck uppåt med fingret på undersidan. 3. Rengör tvättmedelsfacket och insatsen med vatten och en borste och torka dem därefter torra. 4. Sätt tillbaka insatsen (se till att cylindern hamnar rätt). 5. Skjut in tvättmedelsfacket på plats igen. Låt tvättmedelsfacket stå på glänt så att vattenrester får torka. beroende på modell Tvättrumman Låt luckan stå på glänt så att trumman får torka. Om det har bildats rostfläckar använd ett rengöringsmedel utan tillsats av klor. Använd aldrig stålull. Avkalkning Ingen tvätt får finnas i maskinen! Ska inte behövas om tvättmedel doserats enligt anvisningarna. Om det ändå är nödvändigt, ska det utföras enligt tillverkarens anvisningar om avkalkningsmedlet. Lämpligt avkalkningsmedel kan anskaffas på vår webbplats eller via kundtjänst ( sidan 13). Information på displayen beroende på modell : Stäng luckan ordentligt; ev. har tvätt klämts fast. :, Öppna vattenkranen helt. Tilloppsslangen är böjd eller ihopklämd; rengör filtret sidan 11, vattentrycket är för lågt. : Avloppspumpen är tilltäppt; rengör avloppspumpen sidan 11. Utloppsslangen/utloppsröret är tilltäppt; rengör utloppsslangen vid sifonen sidan 11. : Vatten i bottentråget. Maskinen är otät. Kontakta kundtjänst! :, Påfyllningsluckan kan inte låsas. Öppna påfyllningsluckan och stäng den med en hörbar klickning. Koppla från maskinen och sätt på den igen. Ställ in programmet och gör individuella inställningar. Starta programmet. :,, Motorfel Kontakta kundtjänst! Övriga displaymeddelanden Risk för elektriska stötar! Dra ur stickkontakten! Explosionsrisk! Använd aldrig lösningsmedel! Stäng av maskinen, vänta i fem sekunder och sätt på den igen. Om indikeringen visas på nytt kontaktar du kundtjänst sidan Anvisningar vid stopp Avloppspumpen Sätt programväljaren på Från och dra ut nätkontakten. 1. Fäll ner serviceluckan och ta loss den. 2. Ta ut tömningsslangen ur hållaren. Dra ur proppen och låt avloppsvattnet rinna ut. Sätt i proppen. 3. Skruva försiktigt av pumplocket (kvarvarande vatten) 4. Rengör pumphuset och pumplocket inuti (pumpvingarna ska kunna röra sig fritt). 5. Sätt tillbaka och dra åt pumplocket. Handtaget ska vara i lodrätt läge. Sätt in tömningsslangen i hållaren. 6. Sätt tillbaka serviceluckan och stäng den. Gör så här för att förhindra att oanvänt tvättmedel rinner ut i avloppet vid nästa tvätt: Häll 1 liter vatten i fack II och starta programmet (Urpumpning). Utloppsslang från sifonen Sätt programväljaren på Från och dra ut nätkontakten. 1. Lossa slangklämman och dra försiktigt ut utloppsslangen (kvarvarande vatten). 2. Rengör utloppsslangen och sifonstutsen. 3. Sätt tillbaka utloppsslangen och säkra på anslutningsplatsen med en slangklämma. Filtret i vattenanslutningen Risk för elektriska stötar Säkerhetsanordningen Aqua-Stop får inte hamna under vatten (den innehåller en elektrisk ventil). Reducera vattentrycket i tilloppsslangen: 1. Stäng vattenkranen! 2. Välj valfritt program (utom (Centrifugering)/ (Urpumpning)). 3. Tryck på START/STOP (Start/Paus) Låt programmet gå ca 40 sekunder. 4. Sätt programväljaren på Från. Dra ur kontakten. Rengör filtret. 5. Ta av slangen från vattenkranen. Rengör filtret med en liten borste. och/eller för modellerna Standard och Aqua-Secure: Ta bort slangen från maskinens baksida. Ta ut filtret med en tång och rengör det. 6. Sätt tillbaka slangen och kontrollera att den är tät. Risk för skållskador! Låt tvättvattnet svalna! Stäng vattenkranen! 11

9 Vad ska jag göra om... Vatten strömmar ut Ingen vattentillförsel. Tvättmedlet spolas inte in. Det går inte att öppna luckan. Kontrollera att utloppsslangen sitter fast ordentligt/byt ev. till en ny slang. Dra åt tilloppsslangen ordentligt. Har du inte valt START/STOP (Start/Paus)? Är inte vattenkranen öppen? Är filtret igentäppt? Rengör filtret sidan 11. Tilloppsslangen vikt eller klämd? Säkerhetsfunktionen har aktiverats. Har programmet avbrutits? sidan 4. Har du valt (Sköljstopp = utan slutcentrifugering)? sidan 3,4. Går luckan bara att öppna med nödupplåsningen? sidan 13. Programmet startar inte. Har du valt START/STOP (Start/Paus) eller (Färdig om) tid? Har du stängt luckan? Tvättvattnet pumpas inte ut. Har du valt (Sköljstopp = utan slutcentrifugering)? sidan 3,4. Rengör avloppspumpen sidan 11. Rengör utloppsröret och/eller utloppsslangen. Du ser inget vatten i Inget fel vattnet befinner sig så långt ner att du inte ser det. trumman under tvättning. Tvätten blev inte ordentligt centrifugerad. Tvätten är blöt/för fuktig. Programlängden ändrar sig under tvättningen. Inget fel systemet för kontroll av obalans har avbrutit centrifugeringen ojämn tvättfördelning. Fördela små och stora tvättplagg i trumman. Har du valt (Skrynkelskydd)? sidan 5. Har du ställt in för lågt centrifugeringsvarvtal? sidan 5. Är inget fel programförloppet optimeras i förhållande till pågående tvättning. Detta kan leda till förändringar i den programlängd som visas i teckenrutan. Maskinen börjar Inget fel maskinens system för kontroll av obalans utjämnar centrifugera flera gånger. obalansen i trumman. Det finns vatten kvar i sköljmedelsfacket. Det luktar inuti tvättmaskinen. Den lampa som anger var i tvättprogrammet maskinen(tvätt) befinner sig blinkar. Eventuellt kan tvättmedel tränga ut ur tvättmedelsfacket. Kraftigt buller, vibrationer och vandring vid centrifugering. Tvättmaskinen låter extra mycket under centrifugering och urpumpning. Displayen/ indikatorlamporna fungerar inte under tvättning. Inget fel tvättmedlets effekt påverkas inte. Rengör ev. insatsen sidan 10. Kör programmet Vit-/kulörtvätt 90 C utan tvätt. Häll tvättmedel i tvättmedelsfacket. Har du hällt i för mycket tvättmedel? Blanda 1 msk sköljmedel med ½ liter vatten och häll i fack II (inte för frilufts- och duntextilier!). Ta mindre mängd tvättmedel nästa gång. Står maskinens fötter stadigt på golvet? Fäst maskinens fötter installationshandbok. Är transportsäkringarna borttagna? Ta bort transportsäkringarna installationshandbok. Rengör avloppspumpen > sidan 10. Strömavbrott? Har säkringarna löst ut? Koppla till säkringarna/byt ut säkringarna. Vad ska jag göra om... Programförloppet är längre än vanligt. Det finns rester av tvättmedel i tvätten. På displayen. I läget Paus blinkar START/STOP (Start/ Paus) mycket snabbt och en signal hörs. Inget fel maskinens system för kontroll av obalans utjämnar obalansen i trumman genom att fördela tvätten. Inget fel skumkontrollsystemet är aktivt en sköljning startas. Vissa fosfatfria tvättmedel innehåller olösliga rester. START/STOP (Start/Paus) har valts. Välj START/STOP (Start/Paus) för att fortsätta programmet. Vattennivån för hög. Det går inte att fylla på med tvätt. Stäng ev. påfyllningsluckan direkt. Välj START/STOP (Start/Paus) för att fortsätta programmet. Om du inte själv kan åtgärda en störning (med avstängning och påslagning) eller reparation blir nödvändig: Sätt programväljaren på Från och dra ut kontakten ur vägguttaget. Stäng vattenkranen och kontakta kundtjänst installationshandbok. Nödupplåsning t.ex. vid strömavbrott Programmet återupptas när strömmen går på igen. Om du ändå vill ta ut tvätten kan du öppna luckan på följande sätt: Risk för skållskador! Tvättvattnet och tvätten kan vara heta. Låt dem svalna först. Stick inte in handen i trumman om denna fortfarande roterar. Öppna inte luckan om du ser vatten innanför fönstret. 1. Sätt programväljaren på Från och dra ut kontakten. 2. Släpp ut tvättlösningen sidan Dra nödupplåsningen nedåt med ett verktyg och lås upp. Påfyllningsluckan går nu att öppna. Kontakta kundtjänst om störningen återkommer

10 Bruksanvisning sv Tvättmaskin Läs denna bruksanvisning och den separata monteringsanvisningen innan maskinen tas i drift för första gången! Följ säkerhetsanvisningarna på sidan 8!

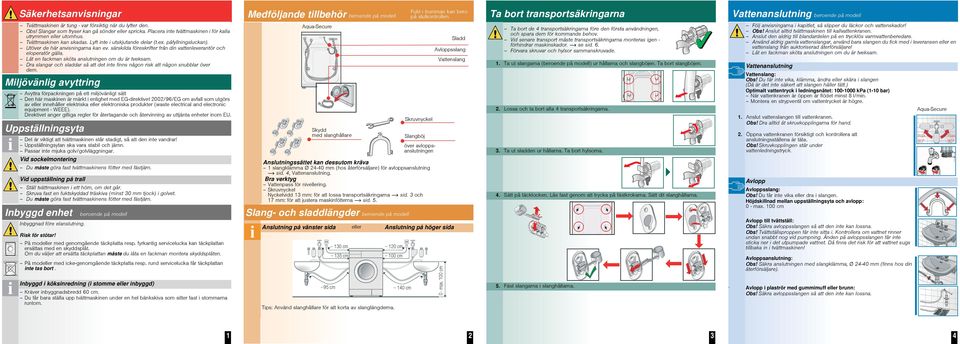

11 Säkerhetsanvisningar Medföljande tillbehör beroende på modell Fukt i trumman kan bero på slutkontrollen. Ta bort transportsäkringarna Vattenanslutning beroende på modell Tvättmaskinen är tung - var försiktig när du lyfter den. Obs! Slangar som fryser kan gå sönder eller spricka. Placera inte tvättmaskinen i för kalla utrymmen eller utomhus. Tvättmaskinen kan skadas. Lyft inte i utskjutande delar (t.ex. påfyllningsluckan). Utöver de här anvisningarna kan ev. särskilda föreskrifter från din vattenleverantör och eloperatör gälla. Låt en fackman sköta anslutningen om du är tveksam. Dra slangar och sladdar så att det inte finns någon risk att någon snubblar över dem. Miljövänlig avyttring Avyttra förpackningen på ett miljövänligt sätt Den här maskinen är märkt i enlighet med EG-direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (waste electrical and electronic equipment - WEEE). Direktivet anger giltiga regler för återtagande och återvinning av uttjänta enheter inom EU. Uppställningsyta Det är viktigt att tvättmaskinen står stadigt, så att den inte vandrar! Uppställningsytan ska vara stabil och jämn. Passar inte mjuka golv/golvläggningar. Vid sockelmontering Du måste göra fast tvättmaskinens fötter med fästjärn. Vid uppställning på trall Ställ tvättmaskinen i ett hörn, om det går. Skruva fast en fuktskyddad träskiva (minst 30 mm tjock) i golvet. Du måste göra fast tvättmaskinens fötter med fästjärn. Aqua-Secure Skydd med slanghållare Skruvnyckel Slangböj över avloppsanslutningen Anslutningssättet kan dessutom kräva 1 slangklämma Ø mm (hos återförsäljare) för avloppsanslutning sid. 4, Vattenanslutning. Bra verktyg Vattenpass för nivellering. Skruvnyckel Nyckelvidd 13 mm: för att lossa transportsäkringarna sid. 3 och 17 mm: för att justera maskinfötterna sid. 5. Sladd Avloppsslang Vattenslang Ta bort de 4 transportsäkringarna före den första användningen, och spara dem för kommande behov. Vid senare transport måste transportsäkringarna monteras igen - förhindrar maskinskador. se sid. 6. Förvara skruvar och hylsor sammanskruvade. 1. Ta ut slangarna (beroende på modell) ur hållarna och slangböjen. Ta bort slangböjen. 2. Lossa och ta bort alla 4 transportsäkringarna. 3. Ta ut sladden ur hållarna. Ta bort hylsorna. 4. Sätt på täcklocken. Lås fast genom att trycka på fästkrokarna. Sätt dit slanghållarna. Följ anvisningarna i kapitlet, så slipper du läckor och vattenskador! Obs! Anslut alltid tvättmaskinen till kallvattenkranen. Anslut den aldrig till blandardelen på en trycklös varmvattenberedare. Använd aldrig gamla vattenslangar, använd bara slangen du fick med i leveransen eller en vattenslang från auktoriserad återförsäljare! Låt en fackman sköta anslutningen om du är tveksam. Vattenanslutning Vattenslang: Obs! Du får inte vika, klämma, ändra eller skära i slangen (Då är det inte säkert att slangen håller tätt.) Optimalt vattentryck i ledningsnätet: kpa (1-10 bar) När vattenkranen är öppen är flödet minst 8 l/min. Montera en strypventil om vattentrycket är högre. 1. Anslut vattenslangen till vattenkranen. Obs! Dra alltid åt skruvkopplingarna för hand. 2. Öppna vattenkranen försiktigt och kontrollera att anslutningsställena är täta. Obs! Skruvkopplingen står under vattenledningstryck. Avlopp Avloppsslang: Obs! Du får inte vika eller dra i slangen. Höjdskillnad mellan uppställningsyta och avlopp: 0 - max. 100 cm AquaSecure max. 90 max. 90 Inbyggd enhet beroende på modell Inbyggnad före elanslutning. Risk för stötar! På modeller med genomgående täckplatta resp. fyrkantig servicelucka kan täckplattan ersättas med en skyddsplåt. Om du väljer att ersätta täckplattan måste du låta en fackman montera skyddsplåten. På modeller med icke-genomgående täckplatta resp. rund servicelucka får täckplattan inte tas bort. Inbyggd i köksinredning (i stomme eller inbyggd) Kräver inbyggnadsbredd 60 cm. Du får bara ställa upp tvättmaskinen under en hel bänkskiva som sitter fast i stommarna runtom. Slang- och sladdlängder beroende på modell Anslutning på vänster sida eller Anslutning på höger sida ~ 95 cm ~ 130 cm ~ 120 cm ~ 135 cm ~ 100 cm Tips: Använd slanghållare för att korta av slanglängderna. ~ 140 cm 0 - max. 100 cm 5. Fäst slangarna i slanghållarna. Avlopp till tvättställ: Obs! Säkra avloppsslangen så att den inte kan lossna. Obs! Tvättställsproppen får inte sitta i. Kontrollera om vattnet rinner undan snabbt nog vid pumpning. Änden på avloppsslangen får inte sticka ner i det utpumpade vattnet. Då finns det risk för att vattnet sugs tillbaka in i tvättmaskinen! Avloppsanslutning: Obs! Säkra anslutningen med slangklämma, Ø mm (finns hos din återförsäljare).. Avlopp i plaströr med gummimuff eller brunn: Obs! Säkra avloppsslangen så att den inte kan lossna

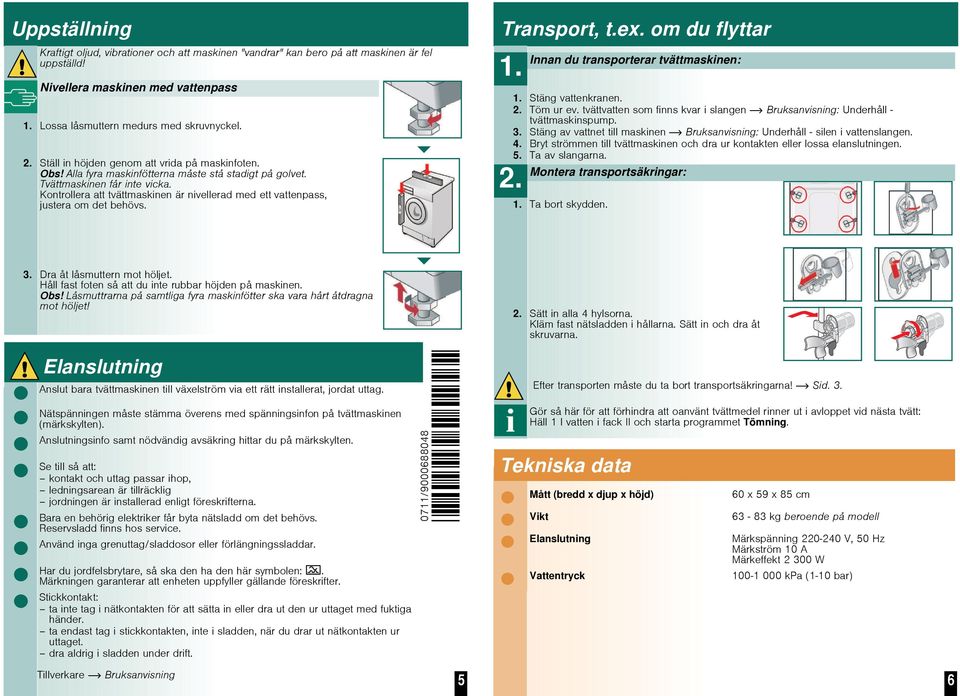

12 Uppställning Kraftigt oljud, vibrationer och att maskinen "vandrar" kan bero på att maskinen är fel uppställd! Nivellera maskinen med vattenpass 1. Lossa låsmuttern medurs med skruvnyckel. 2. Ställ in höjden genom att vrida på maskinfoten. Obs! Alla fyra maskinfötterna måste stå stadigt på golvet. Tvättmaskinen får inte vicka. Kontrollera att tvättmaskinen är nivellerad med ett vattenpass, justera om det behövs. Transport, t.ex. om du flyttar 1. Innan du transporterar tvättmaskinen: 1. Stäng vattenkranen. 2. Töm ur ev. tvättvatten som finns kvar i slangen Bruksanvisning: Underhåll - tvättmaskinspump. 3. Stäng av vattnet till maskinen Bruksanvisning: Underhåll - silen i vattenslangen. 4. Bryt strömmen till tvättmaskinen och dra ur kontakten eller lossa elanslutningen. 5. Ta av slangarna. 2. Montera transportsäkringar: 1. Ta bort skydden. Service Kontrollera om du inte kan åtgärda felet själv innan du kontaktar service Bruksanvisning: Vad gör jag när..., se sid. 12/13. Vi hittar alltid en lämplig lösning och hjälper dig också ibland att slippa onödiga besök av teknikern. Kontaktuppgifterna för närmaste serviceställe hittar du här eller i listan över serviceställen. Ange produktnummer (Enr) och tillverkningsnummer (FD) när du kontaktar service. Produktnummer Tillverkningsnummer Dessa uppgifter finns på: luckans insida*/den öppnade serviceluckan* och maskinens baksida. *beroende på modell Lita på tillverkarens kompetens. Kontakta oss. Då är du säker på att reparationen utförs av utbildade servicetekniker med tillgång till originalreservdelar. Tvättmaskin 3. Dra åt låsmuttern mot höljet. Håll fast foten så att du inte rubbar höjden på maskinen. Obs! Låsmuttrarna på samtliga fyra maskinfötter ska vara hårt åtdragna mot höljet! Elanslutning Anslut bara tvättmaskinen till växelström via ett rätt installerat, jordat uttag. Nätspänningen måste stämma överens med spänningsinfon på tvättmaskinen (märkskylten). Anslutningsinfo samt nödvändig avsäkring hittar du på märkskylten. Se till så att: kontakt och uttag passar ihop, ledningsarean är tillräcklig jordningen är installerad enligt föreskrifterna. Bara en behörig elektriker får byta nätsladd om det behövs. Reservsladd finns hos service. Använd inga grenuttag/sladdosor eller förlängningssladdar. Har du jordfelsbrytare, så ska den ha den här symbolen:. Märkningen garanterar att enheten uppfyller gällande föreskrifter. Stickkontakt: ta inte tag i nätkontakten för att sätta in eller dra ut den ur uttaget med fuktiga händer. ta endast tag i stickkontakten, inte i sladden, när du drar ut nätkontakten ur uttaget. dra aldrig i sladden under drift. 0711/ *688048* 2. Sätt in alla 4 hylsorna. Kläm fast nätsladden i hållarna. Sätt in och dra åt skruvarna. Efter transporten måste du ta bort transportsäkringarna! Sid. 3. Gör så här för att förhindra att oanvänt tvättmedel rinner ut i avloppet vid nästa tvätt: Häll 1 l vatten i fack II och starta programmet Tömning. Tekniska data Mått (bredd x djup x höjd) Vikt Elanslutning Vattentryck 60 x 59 x 85 cm kg beroende på modell Märkspänning V, 50 Hz Märkström 10 A Märkeffekt W kpa (110 bar) Innehåll Sid. Säkerhetsanvisningar Miljövänlig avyttring Uppställningsyta Inbyggd enhet Medföljande tillbehör Slang- och sladdlängder Ta bort transportsäkringarna Vattenanslutning Uppställning Elanslutning Transport, t.ex. vid flytt Tekniska data Service Uppställningsanvisning Läs igenom bruksanvisningen innan du använder tvättmaskinen! Läs även informationen i den separata bruksanvisningen. Spara alla dokument för senare användning och nästa eventuella ägare. sv Tillverkare Bruksanvisning 5 6 7

13 Säkerhetsanvisningar Tvättmaskinen är tung - var försiktig när du lyfter den. Obs! Slangar som fryser kan gå sönder eller spricka. Placera inte tvättmaskinen i för kalla utrymmen eller utomhus. Tvättmaskinen kan skadas. Lyft inte i utskjutande delar (t.ex. påfyllningsluckan). Utöver de här anvisningarna kan ev. särskilda föreskrifter från din vattenleverantör och eloperatör gälla. Låt en fackman sköta anslutningen om du är tveksam. Dra slangar och sladdar så att det inte finns någon risk att någon snubblar över dem. Miljövänlig avyttring Avyttra förpackningen på ett miljövänligt sätt Den här maskinen är märkt i enlighet med EG-direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (waste electrical and electronic equipment - WEEE). Direktivet anger giltiga regler för återtagande och återvinning av uttjänta enheter inom EU. Uppställningsyta Det är viktigt att tvättmaskinen står stadigt, så att den inte vandrar! Uppställningsytan ska vara stabil och jämn. Passar inte mjuka golv/golvläggningar. Vid sockelmontering Du måste göra fast tvättmaskinens fötter med fästjärn. Vid uppställning på trall Ställ tvättmaskinen i ett hörn, om det går. Skruva fast en fuktskyddad träskiva (minst 30 mm tjock) i golvet. Du måste göra fast tvättmaskinens fötter med fästjärn. Inbyggd enhet beroende på modell Inbyggnad före elanslutning. Risk för stötar! På modeller med genomgående täckplatta resp. fyrkantig servicelucka kan täckplattan ersättas med en skyddsplåt. Om du väljer att ersätta täckplattan måste du låta en fackman montera skyddsplåten. På modeller med icke-genomgående täckplatta resp. rund servicelucka får täckplattan inte tas bort. Inbyggd i köksinredning (i stomme eller inbyggd) Kräver inbyggnadsbredd 60 cm. Du får bara ställa upp tvättmaskinen under en hel bänkskiva som sitter fast i stommarna runtom. Medföljande tillbehör beroende på modell Aqua-Secure Skydd med slanghållare Anslutningssättet kan dessutom kräva 1 slangklämma Ø mm (hos återförsäljare) för avloppsanslutning sid. 4, Vattenanslutning. Bra verktyg Vattenpass för nivellering. Skruvnyckel Nyckelvidd 13 mm: för att lossa transportsäkringarna sid. 3 och 17 mm: för att justera maskinfötterna sid. 5. Slang- och sladdlängder beroende på modell Anslutning på vänster sida eller Anslutning på höger sida ~ 95 cm ~ 130 cm ~ 135 cm ~ 120 cm ~ 100 cm Tips: Använd slanghållare för att korta av slanglängderna. ~ 140 cm Fukt i trumman kan bero på slutkontrollen. Skruvnyckel Slangböj över avloppsanslutningen Sladd Avloppsslang Vattenslang 0 - max. 100 cm 1 2

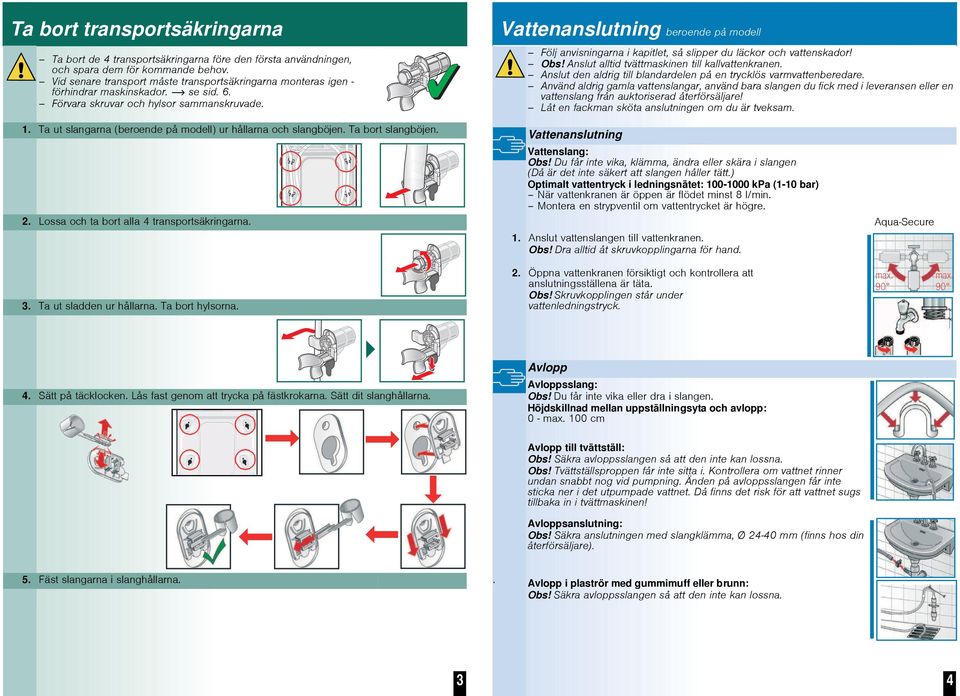

14 Ta bort transportsäkringarna Ta bort de 4 transportsäkringarna före den första användningen, och spara dem för kommande behov. Vid senare transport måste transportsäkringarna monteras igen - förhindrar maskinskador. se sid. 6. Förvara skruvar och hylsor sammanskruvade. Vattenanslutning beroende på modell Följ anvisningarna i kapitlet, så slipper du läckor och vattenskador! Obs! Anslut alltid tvättmaskinen till kallvattenkranen. Anslut den aldrig till blandardelen på en trycklös varmvattenberedare. Använd aldrig gamla vattenslangar, använd bara slangen du fick med i leveransen eller en vattenslang från auktoriserad återförsäljare! Låt en fackman sköta anslutningen om du är tveksam. 1. Ta ut slangarna (beroende på modell) ur hållarna och slangböjen. Ta bort slangböjen. 2. Lossa och ta bort alla 4 transportsäkringarna. Vattenanslutning Vattenslang: Obs! Du får inte vika, klämma, ändra eller skära i slangen (Då är det inte säkert att slangen håller tätt.) Optimalt vattentryck i ledningsnätet: kpa (1-10 bar) När vattenkranen är öppen är flödet minst 8 l/min. Montera en strypventil om vattentrycket är högre. 1. Anslut vattenslangen till vattenkranen. Obs! Dra alltid åt skruvkopplingarna för hand. AquaSecure 3. Ta ut sladden ur hållarna. Ta bort hylsorna. 2. Öppna vattenkranen försiktigt och kontrollera att anslutningsställena är täta. Obs! Skruvkopplingen står under vattenledningstryck. max. 90 max. 90 Avlopp 4. Sätt på täcklocken. Lås fast genom att trycka på fästkrokarna. Sätt dit slanghållarna. Avloppsslang: Obs! Du får inte vika eller dra i slangen. Höjdskillnad mellan uppställningsyta och avlopp: 0 - max. 100 cm Avlopp till tvättställ: Obs! Säkra avloppsslangen så att den inte kan lossna. Obs! Tvättställsproppen får inte sitta i. Kontrollera om vattnet rinner undan snabbt nog vid pumpning. Änden på avloppsslangen får inte sticka ner i det utpumpade vattnet. Då finns det risk för att vattnet sugs tillbaka in i tvättmaskinen! Avloppsanslutning: Obs! Säkra anslutningen med slangklämma, Ø mm (finns hos din återförsäljare). 5. Fäst slangarna i slanghållarna.. Avlopp i plaströr med gummimuff eller brunn: Obs! Säkra avloppsslangen så att den inte kan lossna. 3 4

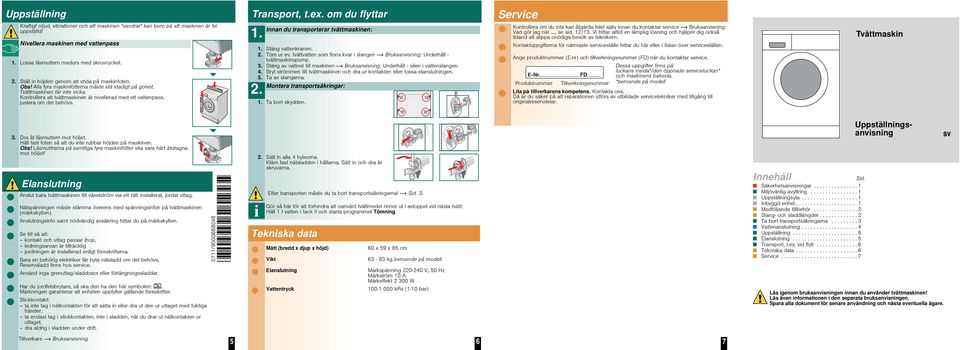

15 Uppställning Kraftigt oljud, vibrationer och att maskinen "vandrar" kan bero på att maskinen är fel uppställd! Nivellera maskinen med vattenpass 1. Lossa låsmuttern medurs med skruvnyckel. 2. Ställ in höjden genom att vrida på maskinfoten. Obs! Alla fyra maskinfötterna måste stå stadigt på golvet. Tvättmaskinen får inte vicka. Kontrollera att tvättmaskinen är nivellerad med ett vattenpass, justera om det behövs. Transport, t.ex. om du flyttar 1. Innan du transporterar tvättmaskinen: 1. Stäng vattenkranen. 2. Töm ur ev. tvättvatten som finns kvar i slangen Bruksanvisning: Underhåll - tvättmaskinspump. 3. Stäng av vattnet till maskinen Bruksanvisning: Underhåll - silen i vattenslangen. 4. Bryt strömmen till tvättmaskinen och dra ur kontakten eller lossa elanslutningen. 5. Ta av slangarna. 2. Montera transportsäkringar: 1. Ta bort skydden. 3. Dra åt låsmuttern mot höljet. Håll fast foten så att du inte rubbar höjden på maskinen. Obs! Låsmuttrarna på samtliga fyra maskinfötter ska vara hårt åtdragna mot höljet! 2. Sätt in alla 4 hylsorna. Kläm fast nätsladden i hållarna. Sätt in och dra åt skruvarna. Elanslutning Anslut bara tvättmaskinen till växelström via ett rätt installerat, jordat uttag. Nätspänningen måste stämma överens med spänningsinfon på tvättmaskinen (märkskylten). Anslutningsinfo samt nödvändig avsäkring hittar du på märkskylten. Se till så att: kontakt och uttag passar ihop, ledningsarean är tillräcklig jordningen är installerad enligt föreskrifterna. Bara en behörig elektriker får byta nätsladd om det behövs. Reservsladd finns hos service. Använd inga grenuttag/sladdosor eller förlängningssladdar. Har du jordfelsbrytare, så ska den ha den här symbolen:. Märkningen garanterar att enheten uppfyller gällande föreskrifter. Stickkontakt: ta inte tag i nätkontakten för att sätta in eller dra ut den ur uttaget med fuktiga händer. ta endast tag i stickkontakten, inte i sladden, när du drar ut nätkontakten ur uttaget. dra aldrig i sladden under drift. 0711/ *688048* Efter transporten måste du ta bort transportsäkringarna! Sid. 3. Gör så här för att förhindra att oanvänt tvättmedel rinner ut i avloppet vid nästa tvätt: Häll 1 l vatten i fack II och starta programmet Tömning. Tekniska data Mått (bredd x djup x höjd) Vikt Elanslutning Vattentryck 60 x 59 x 85 cm kg beroende på modell Märkspänning V, 50 Hz Märkström 10 A Märkeffekt W kpa (110 bar) Tillverkare Bruksanvisning 5 6

16 Service Kontrollera om du inte kan åtgärda felet själv innan du kontaktar service Bruksanvisning: Vad gör jag när..., se sid. 12/13. Vi hittar alltid en lämplig lösning och hjälper dig också ibland att slippa onödiga besök av teknikern. Kontaktuppgifterna för närmaste serviceställe hittar du här eller i listan över serviceställen. Ange produktnummer (Enr) och tillverkningsnummer (FD) när du kontaktar service. Produktnummer Tillverkningsnummer Dessa uppgifter finns på: luckans insida*/den öppnade serviceluckan* och maskinens baksida. *beroende på modell Lita på tillverkarens kompetens. Kontakta oss. Då är du säker på att reparationen utförs av utbildade servicetekniker med tillgång till originalreservdelar. Tvättmaskin Uppställningsanvisning sv Innehåll Sid. Säkerhetsanvisningar Miljövänlig avyttring Uppställningsyta Inbyggd enhet Medföljande tillbehör Slang- och sladdlängder Ta bort transportsäkringarna Vattenanslutning Uppställning Elanslutning Transport, t.ex. vid flytt Tekniska data Service Läs igenom bruksanvisningen innan du använder tvättmaskinen! Läs även informationen i den separata bruksanvisningen. Spara alla dokument för senare användning och nästa eventuella ägare. 7
