ProMix PD2K. Blandningssystem med positivt propotionella kolvpumpar BEPRÖVAD KVALITET. LEDANDE TEKNIK.

Transkript

1 ProMix PD2K Blandningssystem med positivt propotionella kolvpumpar BEPRÖVAD KVALITET. LEDANDE TEKNIK.

2 Med ProMix PD2K elektroniska enhet tar vi blandningen av 2-komponents material till en ny nivå för öka effektiviteten och besparingen! Tack vare att mixningen sker närmare pistolen kan ProMix PD2K minska förbrukningen av lösningsmedel och blandat material med upp till 80 % jämfört med traditionella elektroniska blandningsenheter. Detta innebär lägre färgförbrukning och lägre kassaktionskostnad speciellt om det dagligen krävs flera kulörbyten eller när materialet har kort brukstid. Vi har även specifika ProMix-mixningsutrustningar som designas för att kunna hantera syrahärdande applikationsområden för t.ex. skåp och barbänkskivor. Den korrosionsbeständiga vätskesektionen för katalysatorsektionen, plus smart vätskeplatta är i rostfritt stål (316 och 17-4) kan enkelt hantera starka syrakatalysatorer. 2

3 Minska användningen av lösningsmedel och kassaktion av material med upp till 80 % ProMix PD2K sparar tid och pengar, genom att göra arbetet enklare och minska materialförbrukningen. Den är effektiv och praktisk samt ger en jämn och fin sprutning även för de mest krävande applikationerna. Besparingsjämförelse Traditional System Upptäck de stora besparingarna man får med ProMix PD2K vid jämförelse med traditionella 2-komponentsystem. Med upp till 80 % mindre spolat material jämfört med de mest effektiva traditionella doseringssystemen Begränsad mängd blandat material i systemet perfekt för material med kort brukstid ProMix PD2K-systemet Snabba kulörbyten och mindre mängd material att spola rent innebär lägre förbrukning och kortare stillestånd Daglig färgförbrukning* Daglig lösningsmedelsförbrukning* 70% besparing 80% besparing 1 gal 1 gal Spolningsområden visas i RÖTT! 50% 45% 45% 40% 40% 1 gal ProMix PD2K 50% 50% 45% 40% ProMix PD2K Traditionella system *Besparingen är baserad på 7 kulörbyten per dag med en slang som är 15 m x 1/4" i diameter 3

4 Öka effektiviteten och prestanda Gracos unika ProMix PD2K kolvpumpar kan stoppas under tryck och använder 100% positivt propotionell teknik, så att du alltid får rätt blandning och prestanda varje gång du sprutmålar! PD2K Påbyggnadspumpar Med PD2K finns det möjligt att bygga på med ytterligare proportionella kolvpumpar för att maximera besparingen. Användningsområden: Dedikerad pump per kulör minskar kassationen Man kan använda tre kulörer med varsin pump för att minimera kassaktion så mycket som möjligt. En utrustning som gör MER Använd ett par doseringspumpar för epoxigrundfärger och ett annat par för toppskikt av uretan. En blandningsenhet som kan hantera båda. Spara tid vid kulörbyten I automatiska system kan man förbereda en kulör medans en färg sprutas för att spara tid vid kulörbyten. ProMix PD2K är enkel att installera och underhålla. Systemet klarar varierande ingående tryck och viskositeter med enkel finjustering och pumparna kan byggas om på under 20 minuter. 4

5 Elektronisk display för vätskehantering Minska sprutdimma och färg kassaktion Ställ in och upprätthåll optimalt spruttryck Spara färg genom att ständigt maximera effektivitet för sprutpistolerna Få information i realtid Enkel hantering av blandningar, kulörer, larm, tryck och vätskeflöden Upptäck inre läckage och erhåll information om när det är tid för underhåll Ladda ned rapporter till ett USB-minne via USB anslutning Lägg mindre tid på underhåll Det behövs inga vätskeregulatorer som behöver spolas rent eller underhållas UPPGRADERING Katalysatordoseringspumpen uppgraderad med 316 och 17-4 rostfritt stål Kulörbytesventiler uppgraderade med 316 och 17-4 rostfritt stål Uppgradering av blandningskontrollenhet med 316 och 17-4 rostfritt stål Propotionella kolvpumpar Hög noggrannhet Kan stoppas under tryck för att säkerhetsställa korrekt blandning (inom 1 % noggrannhet) Mångsidig Använd ETT system för både epoxi och uretan Hantera upp till 30 kulörer och 4 katalysatorer med 2 eller 4 propotionella kolvpumpar Pumparna kan användas för en kulör eller flera kulörer Byt kulör i en pump medans en annan pump används för sprutmålning Enkel att underhålla Service kan utföras på plats på under 20 minuter Inga kostsamma renoveringar som för kugghjulspumpar 5

6 Manuella system - ProMix PD2K PD2K blandar material 2 m från sprutpistolen. Denna nya funktion gör att du sparar tid och material vid kulörbyte eller renspolar systemet. Det finns nu två alternativ för mixning: I bältet och På väggen Mixning i bältet för målning i stora utrymmen Praktiskt Fäst den i bältet eller håll den i handen Effektivt 80 % minskning av spolningsspill Snabbare kulörbyten 6

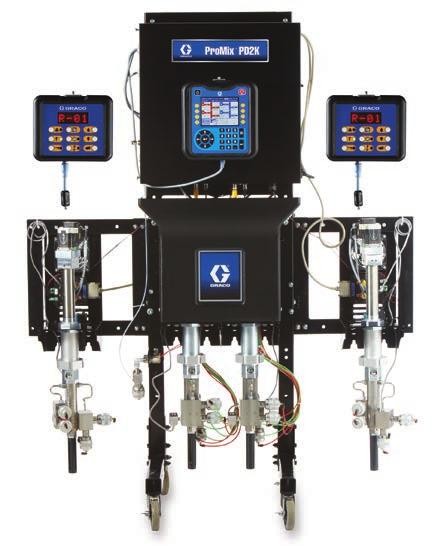

7 Jämn sprutning PD2K HAR ELEKTRONISK REGLERING AV FLÖDESTRYCKET, VILKET INNEBÄR ATT DU KAN STÄLLA IN OCH HANTERA SPRUTTRYCKET DIREKT VIA PD2K-KONTROLLSKÄRM. Ställ in övre och nedre gränsvärdet för trycket för att säkerställa en enhetlig kvalitet för alla målare Minska stilleståndstiden eftersom det inte behövs några regulatorer som måste spolas rena och underhållas Flexibel installation FJÄRRMONTERAD MIXNING (MIXNING PÅ VÄGGEN) FÖR MÅLNING AV MINDRE KOMPONENTER Praktiskt Kan användas både i manuella och automatiska system Samla alla kulörer i ett block för mixning och kulörbyte 2 utrustningar i 1! ProMix PD2K dubbla paneler Få dubbla besparingen från din ProMix PD2K när du väljer dubbel panel. Tack vare den dubbla panelen kan två målare sprutmåla samtidigt oberoende av varandra. Snabbt kulörbyte Välj nästa kulör medan en färg sprutas Två målare, en PD2K Varje målare kan arbeta oberoende av varandra och byta kulörer när som helst Manuella pistoler Manövrerar spruttrycket oberoende för två manuella målares sprutarbeten samtidigt Automatiska pistoler Flödes- eller tryckkontroll kan justeras oberoende av varandra för två automatiska pistoler som sprutar samtidigt Kompakt Får plats i mindre utrymmen Idealiskt för automatiska sprutrobotar och pistolförare Perfekt för sprutmålning av mindre komponenter Använd pistolspolbox för göra det enklare att byta kulör Automatiskt renspolningssystem för manuella sprutpistoler Eliminerar manuell pistolavtryckning för en mer exakt spolning och påfyllning samt ger mindre kassaktion Välj följande utrustning för att beställa: Dubbel panel PD2K-huvudenhet 70 cc harts- och 35 cc katalysatorexpansionspumpar Önskade kulörbytesmoduler Se sidan 10 för beställningsinformation.

8 Automatiska system - ProMix PD2K och PD1K Placera ProMix PD2K utanför Ex klassatområde för enklare åtkomst för underhåll Ej Ex klassat område ProMix PD2K-automation Automatisk PD2K ger flödeskontroll ger rätt mängd material när du behöver det vid sprutmålning. Stegändringarna blir snabbare och exaktare med proportionella kolvpumparna - kräver inte kalibrering med behållare. Och mixningsmodulen kan placeras nära pistolen för att minimera kassaktionen av material. Integration av Automatisering i anläggningar Styr kulörbyten, mixning, spolning och flödeskontroll Ex område Flödeskontroll Hanterar materialflödet för att upprätthålla enhetlig färgapplicering Minskar materialförbrukningen genom att applicera rätt mängd till varje komponent Fjärrmonterad Mixningsmodul PD1K Flödeskontroll och kulörbyte med 1-komponent för upp till 4 oberoende sprutpistoler Fjärrmonterad mixningsmodul Sparar utrymme och vikt för montering på robotar och pistolförare Kommunikation och integration Integration med PLC ProMix PD2K kan kommunicera med en rad olika PLC-/robotstyrenheter via gateway-enheter Gateway-enheter Välj mellan Ethernet IP, DeviceNet och ProfiBus för nätverksautomation Minskar installationstiden med plug and play konceptet Avancerat webbgränssnitt Konfigurera och övervaka ProMix PD2K-systemet och få rapporter via företagets intranät Utför snabb och enkel systemkonfiguration och inställning av recept Kan genom nätverket mer effektivt hantera flera ProMix PD2K-system via en dator 8 Skärmbild av avancerat webbgränssnitt

9 Lönsamhet Exempel på besparing Kostnad per kulörbyte Spolningsbesparing med ProMix PD2K Jämför med traditionella elektroniska doserare Färgkostnad för beräkning: 100 kr/l Lösningsmedelskostnad för beräkning: 20 kr/l Traditionella 0,68 l x 100 kr = 68 kr 3,90 l x 20 kr = 78 kr ProMix PD2K 0,15 l x 100 kr = 15 kr 0,57 l x 20 kr = 11,40 kr Kasseringskostnad 4,60 l x 10 kr 0,71 l x 10 kr för beräkning: 10 kr/l = 46 kr = 7,1 kr Total materialkostnad 192 kr 33,50 kr Total spolningskostnad per dag (Total materialkostnad x 7 kulörbyten per dag) kr 234,50 kr Total spolningskostnad per år (250 arbetsdagar) kr kr Spolningsbesparing per år* kr Överföringsgradsbesparing med ProMix PD2K SPARA upp till 10 % av överföringseffekten med PD2K:s elektroniska vätskekontroll Färgkostnad per dag (baserat på färgförbrukningen 75 l/dag till kostnaden 100 kr/l) Traditionella ProMix PD2K kr kr - 10 % = kr Färgkostnad per år (250 arbetsdagar) kr kr Färg överföringsgradsbesparing per år* kr *Besparingen är beräknad utifrån 7 kulörbyten per dag med en slang som är 15 m x 1/4" i diameter Tekniska data Maximalt arbetstryck vätska MC1000 Airspray sprutsystem bar (300 psi, 2,1 MPa) MC2000 Air-Assist sprutsystem bar (1 500 psi, 10,5 MPa) Maximalt lufttryck... 7 bar (100 psi, 0,7 MPa) Tryckluftsmatning... 6 till 7 bar (85 till 100 psi, 0,6 till 0,7 MPa) Dimension luftfilterinlopp... 3/8 npt(hona) Luft filtrering Luft logikreglering (levereras av Graco)... minst 5 mikron ren/torr Luft för sönderdelning(levereras av användaren)... minst 30 mikron ren/torr Blandningsförhållande Mixningsmodul... 0,1:1 till 50:1 ±1 % Vätskor som kan hanteras En eller två komponenter: lösningsmedelsbaserade och vattenburna färger, polyuretan, epoxi, syrahärdade lacker, fuktkänsliga isocyanater Viskositetsområde för vätskor till 5000 centipoise Filtrering vätska (levereras av användaren)... minst 100 mesh Dimension utgång material... 1/4 npt (hane) Elektrisk nätspänning 90 till 250 VAC, 50/60 Hz. 7 A maximalt uttag, 15 A maximal strömbrytarkapacitet, 8 till 14 AWG ledningsarea för strömförsörjningen Temperaturområde för drift... 2 till 50 C (36 till 122 F) Temperaturområde för förvaring till 70 ºC (-4 till 158 ºF) Vikt (cirka) kg (300 lb) Bullerdata... under 75 dba Delar i kontakt med vätska 17-4 PH, rostfritt stål i 300-serien, volframkarbid med nickelbindemedel, PTFE, PPS, perfluoroelastomer, UHMWPE Manualer Installation Drift Reservdelar för reparation... 3A2800 Pumpar Blandningskontroll... 3A2801 Kulörbytesventiler Kulörbytessatser Utbyggnadssats för pump 3 och
