Tellus-Opus LØV-R. Front med justerbara Opus-dysor Hög induktion Justerbar spalthöjd Ljudabsorbent av polyester i trycklådan. TROX Auranor Norge AS

Transkript

1 SE LØV-R Tilluftsdon för frihängande montage Front med justerbara Opus-dysor Hög induktion Justerbar spalthöjd Ljudabsorbent av polyester i trycklådan TROX Auranor Norge AS Postboks 100 NO-2712 Brandbu Telefon Telefaks e-post: firmapost@auranor.no

2 ANVÄNDNING är ett cirkulärt tilluftsdon med justerbara dysor för frihängande montage. Donet finns även med genomloppsdon. De justerbara Opus-dysorna gör att spridningsbilden kan justeras och anpassas efter behov. UTFÖRANDE har demonterbar frontplatta med Opus-dysor och justerbar spalthöjd. levereras som standard med dysinställning för rotationsspridning men kan levereras med andra mönster vid förfrågan. Trycklådan är isolerad med en ljudabsorbent av polyester och har mätuttag och uttagbart spjäll. Donet kan även fås med genomlopp som visat i figur 2. MÅTT OCH VIKT, Dim. D DA H L S Vikt [kg] /29 3, /29 4, /28 6, /28 10,2 Tabell 3 MATERIAL OCH YTBEHANDLING Ventilen är tillverkad av stål och lackerad i RAL Som specialutförande kan den även fås i svart RAL 9005 och aluminium RAL Andra färger kan också levereras men då utan möjlighet att justera dysorna. Opus-dysorna är av ABS-plast. Trycklådan är isolerad med en ljudabsorbent av polyester invändigt. Anslutningen har EPDM-gummipackning. SNABBVAL [l/s] Dim. Spalt 25 db(a) 30 db(a) 35dB(A) 125 max max max max Tabell 1, Tabellen visar luftmängd vid angiven ljudeffektnivå, 30 Pa totaltryck och maximal spaltöppning. SNABBVAL -D Snabbval vid maximal spalthöjd för Tellus Opus-D tillsammans med en Tellus Opus som en enhet. -D [l/s] Dim. 25 db(a) 30 db(a) 35dB(A) Figur 1 Tabell 2, Tabellen visar luftmängder vid angiven ljudeffektnivå och 30Pa totaltryckfall. BESTÄLLNINGSKOD, -125 / 0 / 0 Produkt SL =Speciallack Dimension Ø125 -Ø250 D= Genomgående anslutning endast dim. 200 och 250 Exempel: -125 /0/0 Förklaring: tilluftsventil, dimension Ø125. Figur 2 2

3 LJUDTEKNISKA DATA I diagrammen redovisas sammanlagd A-vägd ljudeffektnivå för Tellus- Opus, L WA. Korrektionsfaktorerna i tabell, på sidan 7, används för att beräkna utsänd ljudeffektnivå per oktavband, L W = L WA + KO. Ljudtrycks nivå i ett rum med 10 m² Sabine rumsabsorption innebär att ljudtrycks nivån i efterklangsfältet är 4 db lägre än angiven ljudeffektnivå. Exempel En kontorslokal ska förses med 75 l/s tilluft med en 160 med maximal spalthöjd. Rumsdämpningen är 6 db, och och tryckfallsberäkningen Shar visat att donets spjäll skall strypa 20 Pa. Av diagram 6 framgår att L WA =27dB(A) vid öppet spjäll och 13 Pa totaltryckfall. Vi vill beräkna: a) Utsänd ljudeffektnivå från donet i 250 Hz vid öppet spjäll. b) A-vägd ljudtrycksnivå i rummet med öppet spjäll. b) A-vägd ljudtrycksnivå i rummet vid strypt spjäll. d) Utsänd ljudeffektnivå från donet i 250 Hz vid strypt spjäll. Lösning: a) Tabell 5 visar att korrektionsfaktorn är +4dB för 250 Hz, L W. Av given ljudeffektnivå i 250 Hz- bandet beräknas enligt: L W + KO = = 31 db b) Med 6 db rumsdämpning blir ljudtrycksnivån i rummet: 31 6 = 25 db(a) c) Med 20 Pa strypning kommer vi upp i 37 Pa, och diagrammet visar 33 db i ljudeffekt. Ljudtrycksnivån vid 4 db rumsdämpning blir då: 33-4 = 29 db(a). d) Av tabell framgår att korrigeringsfaktorn för 250 Hz är 4 db vid öppet spjäll och -5 db vid stängt spjäll. Placeringen av vår driftpunkt stödjer att vi använder KO-faktor 1 db. Utsänd ljudeffektnivå blir: = 34dB(A) DIMENSIONERINGSDIAGRAM Diagram 1, -125-min.spalthöjd Diagram 2, -125-mitt spalthöjd 3

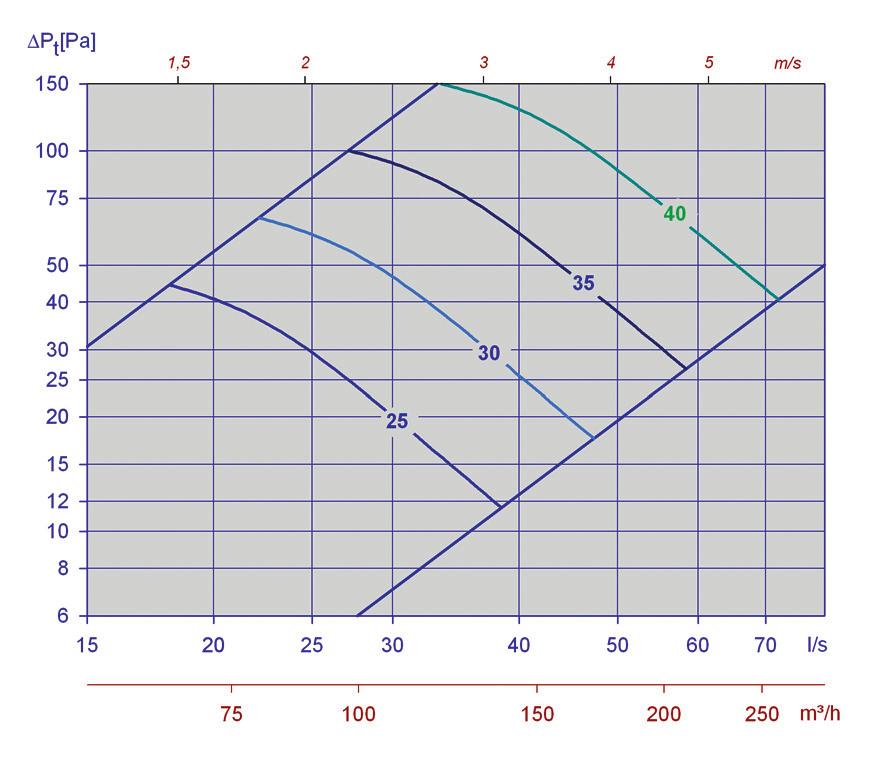

4 Diagram 3, -125-max.spalthöjd Diagram 4, -160-min.spalthöjd Diagram 5, -160-min.spalthöjd Diagram 6, -160-max.spalthöjd Diagram 7, -200-min.spalthöjd Diagram 8, -200-mitt spalthöjd 4

5 Diagram 9, -200-max.spalthöjd Diagram 10, -250-min.spalthöjd Diagram 11, -250-mitt spalthöjd Diagram 12, -250-max.spalthöjd 5

6 Diagram 13, Tellus-D-Opus-200-min.spalthöjd Diagram 14, Tellus-D-Opus-200-mitt spalthöjd Diagram 15, Tellus-D-Opus-200-max.spalthöjd Diagram 16, Tellus-D-Opus-250-min.spalthöjd Diagram 17, Tellus-D-Opus-250-mitt spalthöjd Diagram 18, Tellus-D-Opus-250-max.spalthöjd 6

7 Statisk ljuddämpning inkl. ändreflektion, Dämpning [db] Dim k 2k 4k 8k Tabell 4 Korrektionsfaktor [KO], KO [db] Öppet spjäll Stängt spjäll Dim k 2k 4k 8k k 2k 4k 8k Tabell 5 Korrektionsfaktor [KO], -D KO [db] -D Öppet spjäll Stängt spjäll Dim k 2k 4k 8k k 2k 4k 8k Tabell 6 KASTLÄNGD SPRIDNINGSMÖNSTER Diagram 19, kastlängd rotation, Tellus Opus Figur 3, Spridningsmönster 7

8 MONTERING Donet pendlas med gängstång M8 och infästes i hylsan i trycklådans topp. Om det finns önskemål att använda M6-gängstång istället används bricka och mutter inne i trycklådan. Figur 4, montage UNDERHÅLL Donet rengörs med en fuktig trasa. Vid rengöring av kanalsystemet avlägsnas donfronten och spjället för att komma åt kanalen. MILJÖ Byggvarudeklaration kan erhållas av våra försäljningskontor eller laddas hem från vår hemsida: INJUSTERING Vid injustering måste donfronten vara påmonterad. Mätslang och reglervajer måste dras ut genom spalten. Spjället låses med låsmutter på vajern. K-faktorer för beräkning av luftmängd finns på märkskylten i donet, eller på vår hemsida: har utvecklats och tillverkas av: Vi förbehåller oss rätten att göra ändringar. Huvudkontor: TROX Auranor Norge AS, Postboks 100, NO-2712 Brandbu Telefon: Telefaks:
