1 Tekniska krav och anvisningar El- och hissystem Huvuddokument Dokumentet gäller för följande verksamheter: Bostad med särskild service, Förskola, Grundskola, Gymnasieskola, Kontor, Äldreboende Dokumentet gäller för: Nybyggnad, Ombyggnad 1 (17)

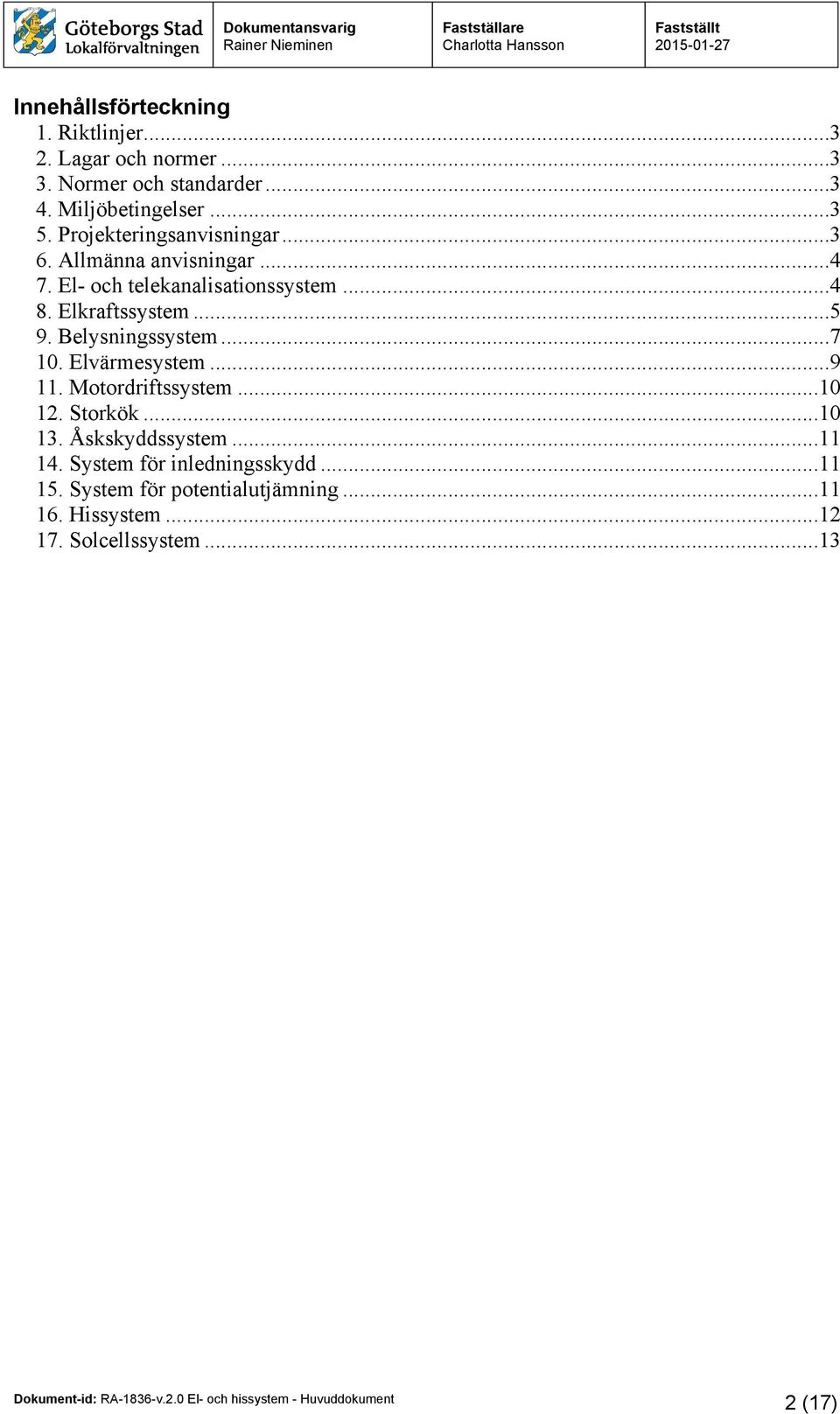

2 Innehållsförteckning 1. Riktlinjer Lagar och normer Normer och standarder Miljöbetingelser Projekteringsanvisningar Allmänna anvisningar El- och telekanalisationssystem Elkraftssystem Belysningssystem Elvärmesystem Motordriftssystem Storkök Åskskyddssystem System för inledningsskydd System för potentialutjämning Hissystem Solcellssystem (17)

3 1. Riktlinjer Målsättningen med anvisningarna är att vi ska få lokaler som är ändamålsenliga, kostnadsoch energieffektiva, tekniskt genomtänkta och är hållbara ur ett miljöperspektiv. Anvisningarna ger uttryck för beställarens och verksamhetens krav på tekniska system och ska vara ett hjälpmedel vid byggprocessen. 2. Lagar och normer Anvisningarna ansluter till föreskrifter och allmänna råd i Elsäkerhetsverkets författningssamling, Boverkets Byggregler (BBR) och Konstruktionsregler (BKR). 3. Normer och standarder Följande normer och standard tillämpas. europeisk standard utfärdad av Europeiska kommissionen för standardisering (CEN) eller utfärdad av Elektrotekniska standardiseringskommissionen (Cenelec) samt Europeiska standard (EN) alternativt harmoniserade dokument som kan härledas till gällande regler enligt nämnda organisationer Svensk Standard SS Elinstallationer för lågspänning - Vägledning för anslutning, mätning, placering och montage av el och teleinstallationer. 4. Miljöbetingelser Elrum för servis- och eller fördelningscentraler ska placeras i de delar av huset där människor ej vistas stadigvarande. Befintlig elrum för servis- och eller fördelningscentral placerad i del av huset där människor vistas stadigvarande ska flyttas alternativt avskärmas rummet med aluminiumplåt. Vid till- och ombyggnad ska mätning av elektromagnetiska fält utföras i förstudie / systemhandling. Mätning utförs längs med inkommande medier (el- och fjärrvärmeservis) fram till inkopplingspunkten, angränsande rum till transformatorstation och ställverk och i kringliggande rum inomhus där personal, elever och barn mm varaktigt befinner sig. Mätning utförs även utomhus från tomtgräns till inmatningspunkt i fasad. Förutsättning avseende energimål (installerad effekt), och vid val av material och produkter, se LF:s Miljöplan för aktuellt projekt. 5. Projekteringsanvisningar Upptagna punkter i anvisningarna ska av projektören användas i tillämpliga delar och inarbetas i handling. Avvikelser från anvisningarna ska skriftligen dokumenteras och redovisas för beställaren. Förutsättning för såväl projektering som utförande ska vara baserat enligt AMA Allmänna material och arbetsbeskrivningar. 3 (17)

4 6. Allmänna anvisningar I samband med om- och tillbyggnad bör underhållsåtgärder tas med i projektet. Omfattning av underhållsåtgärder utreds i samråd med beställaren. Underhållsåtgärder ska vara separerade från det ursprungliga uppdraget. 7. El- och telekanalisationssystem 7.1 Allmänt Krav avseende halogenfrihet återfinns i projektets miljöplan, saknas denna miljöplan ska rör, slangar och dosor ska vara halogenfria. Vid nybyggnad ska inkommande serviser (el, fiber, Kabel-TV etc.) ha en gemensam införingspunkt. 7.2 Kanalisationssystem Kanalisation för el-servis till byggnaden förläggs via kabelgrop på utsidan. För framtida installationer förläggs minst 1st ø110 rör i reserv. Kanalisation planeras i samråd med nätleverantör. Kabelgrop enligt nätleverantörens krav. Vid nybyggnation monteras dragbrunn för inkommande media vid fasad. Kanalisation för framtida anslutning av media (fiberservis och kabel-tv) förläggs via dragbrunn mellan tomtgräns och anslutningspunkt i byggnaden. Utöver ovanstående kanalisation för medier ska 2st ø50 rör förläggas. Kanalisation planeras i samråd med nätleverantör. Kanalisationssystem utförs med kabelstegar, kabelrännor och ledningskanaler vid utvändig förläggning av ledningsinstallationer. Alla synliga kabelrännor och kabelkanaler utförs med lock, undantaget kabelkanaler och rännor som integreras i undertaket och/eller monteras ovan undertak. Kanalisationssystem utförs med separata utrymmen, delningsplåt/ledningskanal för kraft-, tele- och datasystem. Kanalisationssystem ska dimensioneras för reservplats, 20 %. Vid nybyggnation ska kablar mellan huvudkanalisation och apparater i vägg eller tak förläggas infällda i rör. I övrigt förläggs kablar på kanalisation typ kabelstegar, kabelrännor etc. Vid ombyggnation ska kablar mellan huvudkanalisation och apparater i vägg eller tak förläggas infällda i rör där så är möjligt. Ledningskanalsystem, fönsterbänk- och matarkanal samt uttagsstav ska utgöras av metall. Väggkanalsystem (fönsterbänkskanal) över radiatorer ska förses med ställbar väggkonsol. Utrymme mellan vägg och kanal ska vara ca 50 mm och försedd med konvektionsgaller. Uttagsstavens anslutningsledning ska ha frilängd ca 3 meter. Tomrör/slang förläggs till P-plats för framtida anslutning av laddningsstation för bilar m. m. 4 (17)

5 Vid korsning med ventilationskanaler ska elrör monteras/förläggas ovanför ventilationskanalerna. Skolor Väggkanalsystem (fönsterbänkskanal) i undervisningsrum typ klassrum och grupprum undviks. Där så erfordras monteras kanalsystem monteras vertikalt i vägghörn och eller vid fast inredning. 8. Elkraftssystem 8.1 Allmänt Vid nybyggnad eller större ombyggnad ska servisen och huvudledningar utföras som TN-Ssystem. Utrymmen för centralutrustningar ska dimensioneras så att möjlighet till utbyggnad finns samt att service och åtkomlighet underlättas. Rörledningar för vatten får ej förekomma i utrymmen tillhörande el-, tele- och transportsystem. 8.2 Mätanordningar Utförs enligt: Principer för energi och volymmätning. Mätare placeras i fördelningscentral/huvudcentral. Från mätare förläggs ledning till plint placerad utanför elcentralen, (anslutning till SRÖ) Bostäder Separat mätning av lägenhet för boende utförs inte. 8.3 Centralutrustningar Centraler ska placeras i låsbart utrymme försedd med cylinderlås. Centralutrustning ska vara utförd för TN-S-system. Fördelningscentral för huvudledningar utförs med kniv- och gängsäkringar. Säkring större än 63 A i gruppcentral ska utgöras av knivsäkring/effektbrytare. I storkök skall säkring större än 63 A utgöras av effektbrytare. Jordfelsbrytare och tillhörande gruppsäkringar placeras intill varandra. Grupper för belysningsarmaturer utomhus förses med separata jordfelsbrytare. Central för allmän kraft och belysning uppdelas med jordfelsbrytare i sektioner. Varje sektion betjänar högst 10 grupper. Grupper där utlöst jordfelsbrytare äventyrar viktiga funktioner undantas t.ex. larmsystem. 5 (17)

6 I central som utgörs av dvärgbrytare ska skensystem vara utfört för anslutning nerifrån. Skensystemet får ej kapas. Central ska förses med plintar för anslutning av samtliga utgående ledningar. Minsta area för ledning mellan säkring och plint ska vara 2,5 mm². Central bestyckade med gängsäkringar, knivsäkringar och effektbrytare ska förses med 20 % reservsäkringar av respektive säkringsstorlek. Varje sektion med dvärgbrytare och jordfelsbrytare ska förses med 20 % reservsäkringar. Överlastskydd mindre än 35 A i gruppcentral ska utgöras av dvärgbrytare. Dvärgbrytare ska utföras med utlösningskaraktäristik C och vara godkänd för frånskiljning med låsmöjlighet (5st lås monteras vid fördelningscentral). Apparatskåp förses med separat belysningsmatning. Bostäder Lägenhet för boende förses med gruppcentral och jordfelsbrytare (kan alternativt placeras i gemensam våningscentral om varje lägenhet förses med separat jordfelsbrytare). 8.4 Ledningssystem Dold/infälld ledning i rör utförs som tvinnad FB. I ledningskanaler förläggs skärmade ledningar. Utanpåliggande gruppledning utförs med skärm. Skärm ska endast jordanslutas i matande gruppcentral (skärm/biledare i ledningsände ska vara fri). Vid parallell förläggning av fler än två utanpåliggande ledningar ska dessa förläggas i ledningskanal. 8.5 Platsutrustningar Vägguttag monteras för projektor vid tak i konferens- och mötesrum, undervisningslokal, samlingssal, aula etc. Vid serviscentral monteras 1 st uttag typ CEE 32 A, och 1 st uttag typ CEE 16 A. Vid fördelningscentral monteras 1 st uttag typ CEE 16 A och 1 st 2-vägs uttag, undantag av gruppcentral i boenderum. På vind och kulvert placeras vägguttag med ett c/c-avstånd av cirka 20 m. Uttag för spis förses med tydlig nedräknande minnesresistent timer (eventuellt inbyggd i spisen), inställd på 60 minuter. Minst två stycken vägguttag för kaffebryggare och vattenkokare utförs i kombination med elektronisk timer. Timer ska vara av typ minnesresistent, inställd på 60 minuter. Uttagsenheter som pendlas över bord ska förses med maximal nedhängningsbegränsning. 6 (17)

7 Vid kommunikationscentral, bredband och IP-telefoni monteras minst 1st 2-vägsuttag. Uttagscentral för bilvärmare ska vara försedd med självstängande och självlåsande lock, elektronisk tidsstyrning, personskyddsautomat eller dvärgbrytare med jordfelsbrytare. Uttagscentral för bilvärmare ska dimensioneras för laddning av elbil, 230V/16A, se Principer för energi- och volymmätning. 8.6 Styrning och övervakning Kraftutrustning för anläggningar som betjänar tvätt- och köksutrustning, värmeenheter i undervisningskök, slöjd-, trä-, metall-, teknik- och textilsal ska styras centralt via nyckelmanövrerad brytare med signalindikering. Anläggningar ska utföras med nollspänningsutlösning (manuell återstart efter strömbortfall). Utrustning i slöjd-, trä-, metall- och textilsal ska anslutas till central nödstoppsfunktion. Kraftförsörjning till tvättmaskiner och torktumlare i sköljrum och tvättstugor ska brytas via huvudbrytare placerad, 1800 ÖG utanför respektive utrymme, med röd indikeringslampa. Skolor Maskiner i slöjd-, trä-, metall-, teknik- och textilsal ska förses med skolkontaktor. Uttagsenheter i arbetsbänkar, labbänkar och dylikt anpassas till skolans behov samt förses med inbyggd jordfelsbrytare. Styrning av uttagsenheter sker via nyckelmanövrerad brytare. Bostäder Värmeenheter, t.ex. spis och ugn i undervisnings- och gemensamhetskök, ska styras av lokal nyckelmanövrerad brytare kombinerad med nollspänningsutlösning. 9. Belysningssystem 9.1 Allmänt Belysning ska utformas och dimensioneras enligt, Ljus & Rum planeringsguide för belysning inomhus. se även storkök 12.4 belysning. 9.2 Centralutrustningar 9.3 Platsutrustningar Antal typer av ljusarmaturer ska begränsas med avseende på drift och underhåll. Allmän belysning i undervisnings- och konferensrum utformas med armatur försedd med upp- och nedljus. Armatur i gymnastiksal för bollsport ska förses med skyddsgaller som hänger kvar i armaturen vid lysrörsbyte. Armaturer inom allmänna utrymmen i skolor får ej vara av glas. 7 (17)

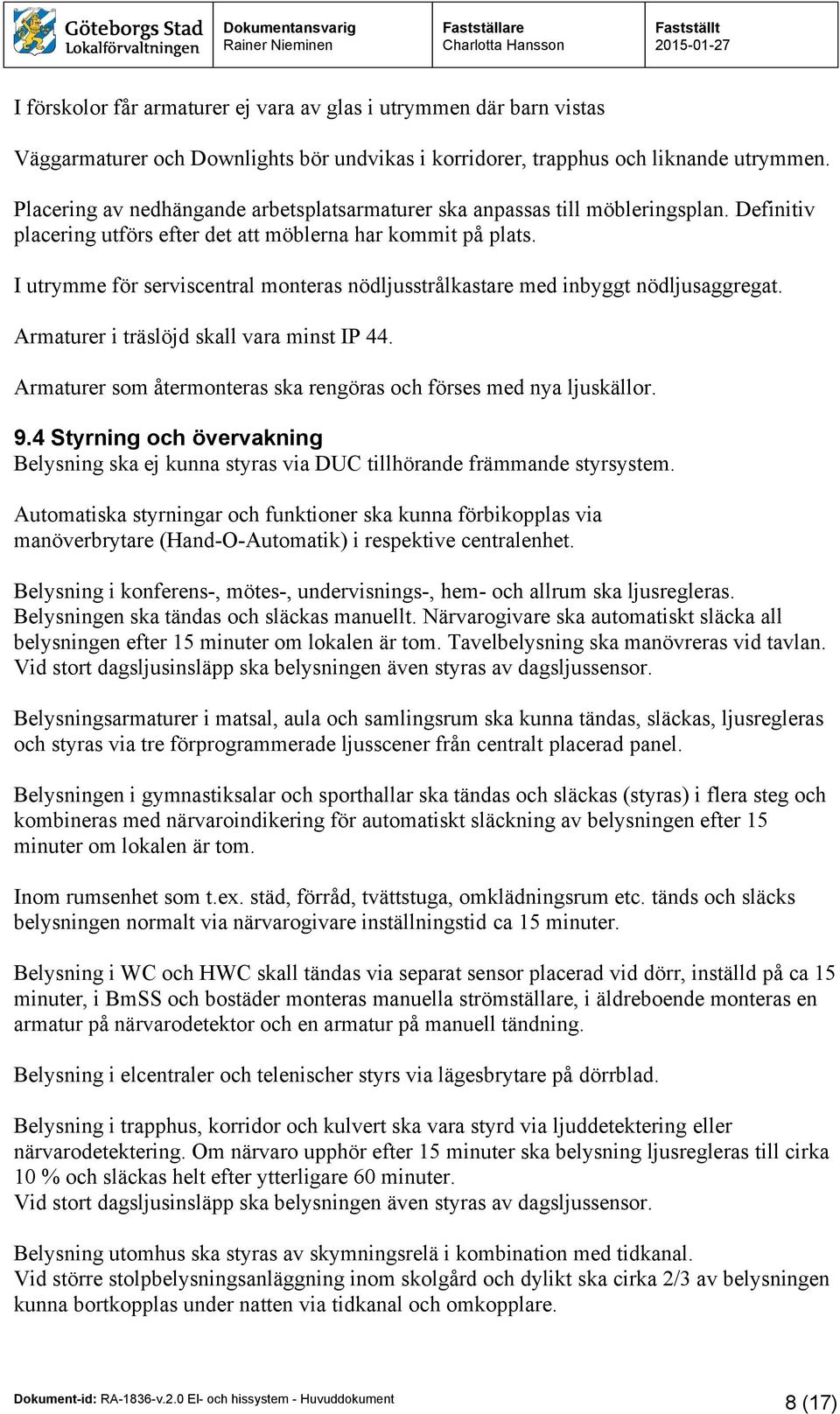

8 I förskolor får armaturer ej vara av glas i utrymmen där barn vistas Väggarmaturer och Downlights bör undvikas i korridorer, trapphus och liknande utrymmen. Placering av nedhängande arbetsplatsarmaturer ska anpassas till möbleringsplan. Definitiv placering utförs efter det att möblerna har kommit på plats. I utrymme för serviscentral monteras nödljusstrålkastare med inbyggt nödljusaggregat. Armaturer i träslöjd skall vara minst IP 44. Armaturer som återmonteras ska rengöras och förses med nya ljuskällor. 9.4 Styrning och övervakning Belysning ska ej kunna styras via DUC tillhörande främmande styrsystem. Automatiska styrningar och funktioner ska kunna förbikopplas via manöverbrytare (Hand-O-Automatik) i respektive centralenhet. Belysning i konferens-, mötes-, undervisnings-, hem- och allrum ska ljusregleras. Belysningen ska tändas och släckas manuellt. Närvarogivare ska automatiskt släcka all belysningen efter 15 minuter om lokalen är tom. Tavelbelysning ska manövreras vid tavlan. Vid stort dagsljusinsläpp ska belysningen även styras av dagsljussensor. Belysningsarmaturer i matsal, aula och samlingsrum ska kunna tändas, släckas, ljusregleras och styras via tre förprogrammerade ljusscener från centralt placerad panel. Belysningen i gymnastiksalar och sporthallar ska tändas och släckas (styras) i flera steg och kombineras med närvaroindikering för automatiskt släckning av belysningen efter 15 minuter om lokalen är tom. Inom rumsenhet som t.ex. städ, förråd, tvättstuga, omklädningsrum etc. tänds och släcks belysningen normalt via närvarogivare inställningstid ca 15 minuter. Belysning i WC och HWC skall tändas via separat sensor placerad vid dörr, inställd på ca 15 minuter, i BmSS och bostäder monteras manuella strömställare, i äldreboende monteras en armatur på närvarodetektor och en armatur på manuell tändning. Belysning i elcentraler och telenischer styrs via lägesbrytare på dörrblad. Belysning i trapphus, korridor och kulvert ska vara styrd via ljuddetektering eller närvarodetektering. Om närvaro upphör efter 15 minuter ska belysning ljusregleras till cirka 10 % och släckas helt efter ytterligare 60 minuter. Vid stort dagsljusinsläpp ska belysningen även styras av dagsljussensor. Belysning utomhus ska styras av skymningsrelä i kombination med tidkanal. Vid större stolpbelysningsanläggning inom skolgård och dylikt ska cirka 2/3 av belysningen kunna bortkopplas under natten via tidkanal och omkopplare. 8 (17)

9 Belysning i teknikrum och vind skall ej vara närvarostyrd. Skolor Tillslag av inbrottslarmet ska släcka belysningsgrupp som ej är närvarostyrd. Bostäder och BmSS Belysning i korridor ska kunna tändas, släckas och ljusregleras samt styras via tre förprogrammerade ljusscener från en centralt placerad panel. Panel ska ha stora och tydliga knappar/reglage. Belysningen utomhus styrs via årsur med 4-kanaler (kanal-1 stolparmaturer, kanal-2 fasad armaturer, kanal-3 julgransfot och kanal-4 reserv). 9.5 Ljuskällor Ljuskällor väljs med hänsyn till Ljusflödesnedgång (LLMF) och Lampbortfall (LSF), enligt Belysningsbranschens riktlinjer Ljuskälla inomhus ska utgöras av T5-fullfärgslysrör och lågenergilampor. I första hand används T5-fullfärgslysrör. Antal typer av ljuskällor, effekter, ljusfärg etc. ska begränsas till ett fåtal, med avseende på drift och underhåll. Största tillåtna mängd kvicksilver i lysrör och kompaktlysrör är 2 mg. Effektförbrukning hos driftdon för lysrör och kompaktlysrör får inte överstiga 0,5 W när ljuskällan inte avger något ljus. Nödbelysning och vägledningsarmatur ska vara bestyckad med lysdioder (LED) och med inbyggt batteri. Lågvoltsarmaturer för punktbelysning ska vara bestyckad med lysdioder (LED). Ljuskällor för utomhusbruk skall vara LED, undantag entréer. 10. Elvärmesystem 10.1 Allmänt 10.2 Centralutrustningar Elradiatorer ska kunna styras (nattsänkas) via centralt styrsystem eller kunna fjärrstyras. I rum med flera radiatorer ska en radiator vara huvudradiator och övriga slavkopplade. Central styrning av direktverkande elvärme med radioteknik får ej användas. Radiatorer får ej vara beroende av batteridrift. 9 (17)

10 10.3 Takvärme Behovet av värme i hängrännor, stuprör och takvärme med avseende på risk för nedfallande is från tak utreds i varje projekt. Systemet ska ha förregling mot ofrivillig inkoppling sommartid. Värmekabel för snösmältning i stuprör samt häng- och fotrännor ska styras över fukt- och temperaturgivare och matas från apparatskåp med programmerbar flyttbar tablå. Varje värmeslinga ska kunna programmeras med individuella börvärden för fuktsensor, temperatursensor och ström Platsutrustningar Elradiatorer ska generellt vara utförda med elektroniska termostater och vara utrustade för nattsänkning. Termostat i elradiator förses med fastskruvad skyddskåpa Styrning och övervakning Manöverpanel med inbyggd timer för styrning av bastuaggregat ska förses med låsbar skyddshuv eller placeras i utrymme där endast behörig personal har tillträde. 11. Motordriftssystem 11.1 Allmänt 11.2 Centralutrustningar 11.3 Platsutrustningar Säkerhetsbrytare ska vara försedd med kontaktfunktion som vid frånslag bryter manövern till kontaktorn. Arbetsbrytare/säkerhetsbrytare på tak (gäller enplanshus i skolor och förskolor) förses med hänglås med nyckel samt skylt som anger var nyckel finns. 12. Storkök 12.1 Allmänt För utrustning inom storkök ska styrning uppdelas i flera steg, t.ex. grytor, stekbord, ugnar, diskmaskiner m.m. Elanslutningar och effekter på köksmaskiner enligt underlag från kökskonsult. Utanpåliggande ledning undviks i kök eller förläggs där så är möjligt i rostfria kanaler. Samtliga köksmaskiner förutom kylenheter manövreras via kontaktor och manöveromkopplare placerad vid entré. (frånslag nattetid) Maskinutrustningar och värmeapparater får inte anslutas från golv. 10 (17)

11 12.2 Centraler Storköksutrustning ansluts till separat gruppcentral Köksmaskiner förses med separat jordfelsbrytare för respektive maskin Platsutrustning Maskiner utan inbyggd säkerhetsbrytare förses med separat säkerhetsbrytare. Säkerhetsbrytare monteras infällt i försörjningskanal, alternativt på vägg (hygienkrav). Anslutningar och uttag för verksamheten utrustning (t.ex. värmevagnar och lift) skall ingå enligt underlag från kökskonsult Belysning Lokaler för matberedning skall ha belysningsstyrka 500 lux. I frys och kylrum monteras LED armaturer, med belysningsstyrka i frysrum 300 lux (halkrisk), och i kylrum 200 lux. 13. Åskskyddssystem 13.1 Allmänt Behov och utförande av åskskyddssystem utreds för respektive objekt. Ledare i åskskyddssystemet får ej utgöras av koppar System och funktioner 13.3 Ledningssystem Nedledare förses med isolerat skyddsrör upp till 1700 mm över mark. Antennmast ansluts till jordelektrod via nedledare eller till åskskyddssystem där sådan installeras. 14. System för inledningsskydd 14.1 Allmänt Överspänningsskydd, grov-, mellan- och finskydd ska installeras i elrum / elcentral. Larm från utlöst skydd ansluts till plint placerad utanför elcentral, (anslutning till SRÖ) Överföring till larmcentral/duc bestäms i samråd med beställaren. 15. System för potentialutjämning 15.1 Allmänt Bottenplatta och byggnadsstommen skall anslutas till potentialutjämningsystemet. 11 (17)

12 16. Hissystem 16.1 Allmänt Plattformshiss utan hisskorg får endast användas inom våningsplan. Hissystem, hydraulhiss/kedjehiss med hisskorg får används upp till tre stannplan. Om möjligt ska fläktrum kunna nås via hiss Centralutrustningar Centralutrustning ska vara utförd för TN-S-system. In- och utgående ledning ska anslutas på plint Ledningssystem Fördelningssystem ska utföras som TN-S-system. Kabel mellan apparatskåp och hisskorg ska innehålla 20 % ledare i reserv System och funktioner Styrsystem ska generellt utföras som nedkollektiv med undantag vid två eller flera hissar i grupp. Vid två eller flera hissar i grupp utförs styrsystemet som helkollektiv med väljare och färdriktningsindikering. I hus med 2-4 våningar skall märkhastighet vara minst 0,7 meter per sekund. I hus med fler våningar än 4 skall märkhastighet var minst på 1,0 meter per sekund. Temperatur i korg ska hålla normal rumstemperatur. För att säkerställa hissens drift ska omgivningstemperaturen för hissutrustningen i schakt och där maskinrum förekommer hållas inom +10 C till +35 C i alla belastningsfall. Korgdörrar inklusive dörrmaskineri skall vara utförda och konstruerade för minst cykler (öppning - stängning) per år. Schaktdörrar skall vara utförda och konstruerade för minst cykler (öppning -stängning) per år. Dörr och hissfront ska vara utförd i rostfri plåt och korgdörr förses med ljusridå (heltäckande fotocell) i dörröppning. Hiss ska förses med våningsindikering och tidig dörröppning. Stannplansindikator och färdriktningspilar ska vara digitala med rullande text och akustisk ankomstindikering med inställbar ljudstyrka. Vid mer än två stannplan ska korg förses med talsyntes för att meddela stannplan och för upp- och nedfärd. Hiss förses med elektronisk överlastskydd, avläsbart på monterad plats. I hisskorg ska texten ÖVERLASTSKYDD presenteras i display i färdriktningsvisare samt med ljudsignal. 12 (17)

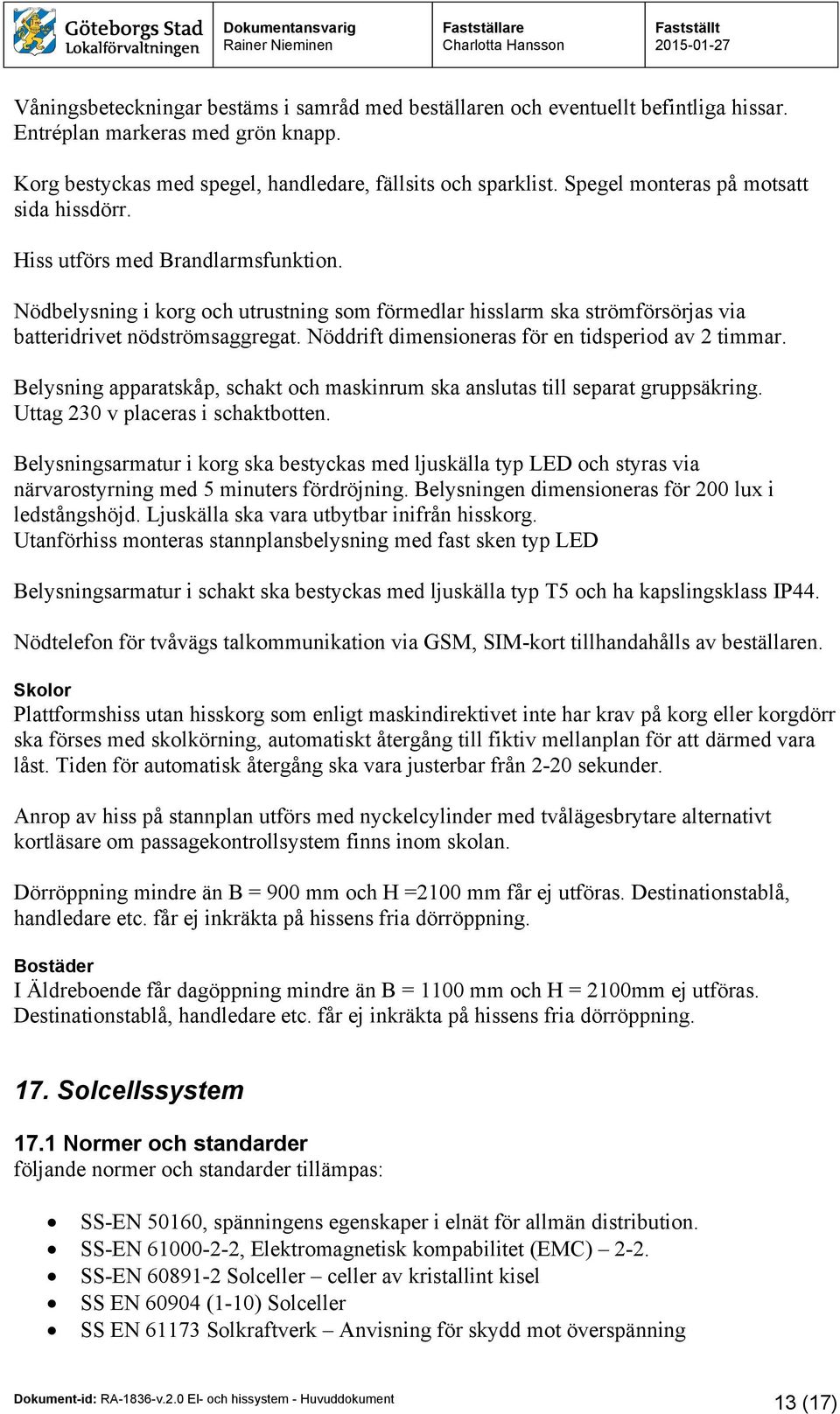

13 Våningsbeteckningar bestäms i samråd med beställaren och eventuellt befintliga hissar. Entréplan markeras med grön knapp. Korg bestyckas med spegel, handledare, fällsits och sparklist. Spegel monteras på motsatt sida hissdörr. Hiss utförs med Brandlarmsfunktion. Nödbelysning i korg och utrustning som förmedlar hisslarm ska strömförsörjas via batteridrivet nödströmsaggregat. Nöddrift dimensioneras för en tidsperiod av 2 timmar. Belysning apparatskåp, schakt och maskinrum ska anslutas till separat gruppsäkring. Uttag 230 v placeras i schaktbotten. Belysningsarmatur i korg ska bestyckas med ljuskälla typ LED och styras via närvarostyrning med 5 minuters fördröjning. Belysningen dimensioneras för 200 lux i ledstångshöjd. Ljuskälla ska vara utbytbar inifrån hisskorg. Utanförhiss monteras stannplansbelysning med fast sken typ LED Belysningsarmatur i schakt ska bestyckas med ljuskälla typ T5 och ha kapslingsklass IP44. Nödtelefon för tvåvägs talkommunikation via GSM, SIM-kort tillhandahålls av beställaren. Skolor Plattformshiss utan hisskorg som enligt maskindirektivet inte har krav på korg eller korgdörr ska förses med skolkörning, automatiskt återgång till fiktiv mellanplan för att därmed vara låst. Tiden för automatisk återgång ska vara justerbar från 2-20 sekunder. Anrop av hiss på stannplan utförs med nyckelcylinder med tvålägesbrytare alternativt kortläsare om passagekontrollsystem finns inom skolan. Dörröppning mindre än B = 900 mm och H =2100 mm får ej utföras. Destinationstablå, handledare etc. får ej inkräkta på hissens fria dörröppning. Bostäder I Äldreboende får dagöppning mindre än B = 1100 mm och H = 2100mm ej utföras. Destinationstablå, handledare etc. får ej inkräkta på hissens fria dörröppning. 17. Solcellssystem 17.1 Normer och standarder följande normer och standarder tillämpas: SS-EN 50160, spänningens egenskaper i elnät för allmän distribution. SS-EN , Elektromagnetisk kompabilitet (EMC) 2-2. SS-EN Solceller celler av kristallint kisel SS EN (1-10) Solceller SS EN Solkraftverk Anvisning för skydd mot överspänning 13 (17)

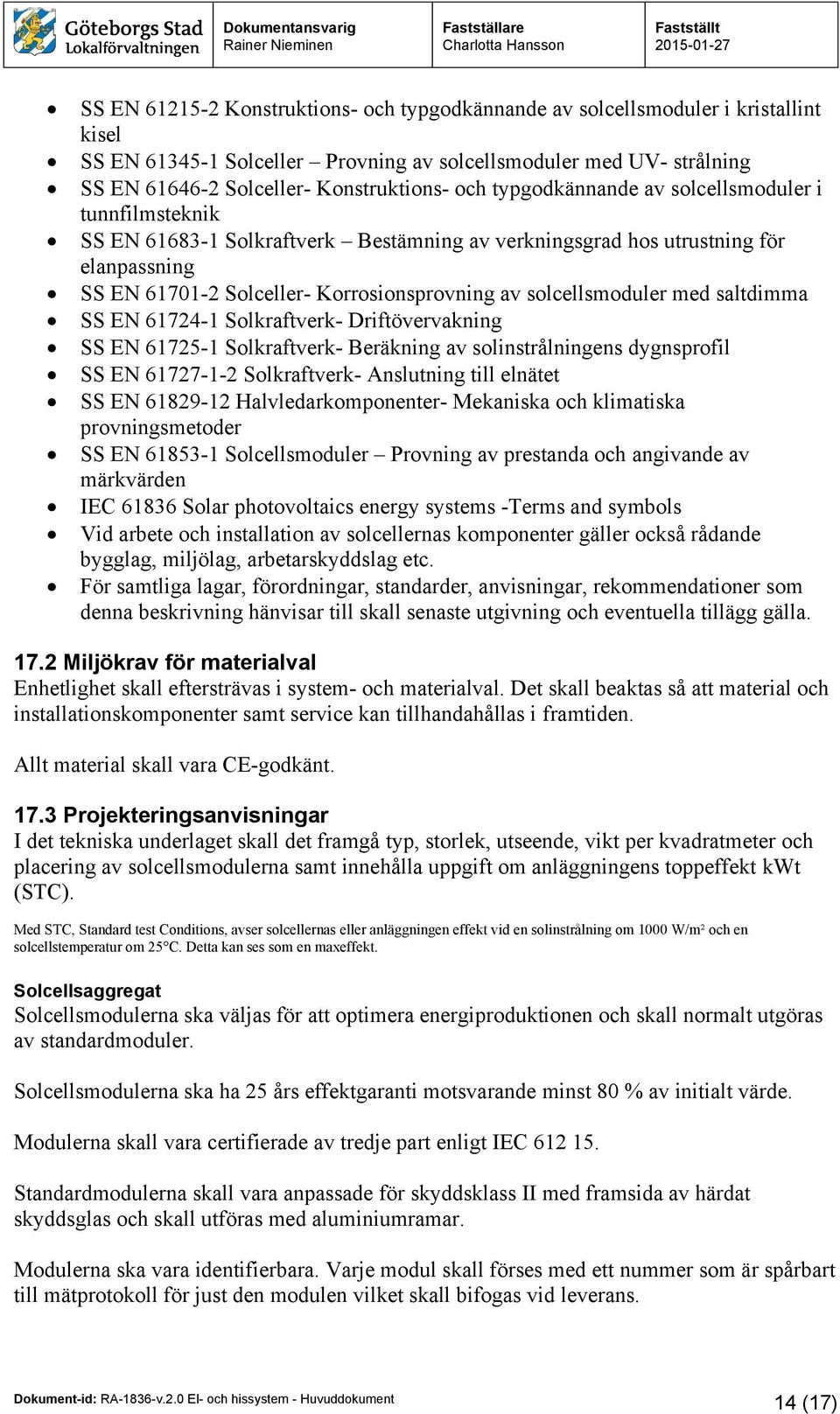

14 SS EN Konstruktions- och typgodkännande av solcellsmoduler i kristallint kisel SS EN Solceller Provning av solcellsmoduler med UV- strålning SS EN Solceller- Konstruktions- och typgodkännande av solcellsmoduler i tunnfilmsteknik SS EN Solkraftverk Bestämning av verkningsgrad hos utrustning för elanpassning SS EN Solceller- Korrosionsprovning av solcellsmoduler med saltdimma SS EN Solkraftverk- Driftövervakning SS EN Solkraftverk- Beräkning av solinstrålningens dygnsprofil SS EN Solkraftverk- Anslutning till elnätet SS EN Halvledarkomponenter- Mekaniska och klimatiska provningsmetoder SS EN Solcellsmoduler Provning av prestanda och angivande av märkvärden IEC Solar photovoltaics energy systems -Terms and symbols Vid arbete och installation av solcellernas komponenter gäller också rådande bygglag, miljölag, arbetarskyddslag etc. För samtliga lagar, förordningar, standarder, anvisningar, rekommendationer som denna beskrivning hänvisar till skall senaste utgivning och eventuella tillägg gälla Miljökrav för materialval Enhetlighet skall eftersträvas i system- och materialval. Det skall beaktas så att material och installationskomponenter samt service kan tillhandahållas i framtiden. Allt material skall vara CE-godkänt Projekteringsanvisningar I det tekniska underlaget skall det framgå typ, storlek, utseende, vikt per kvadratmeter och placering av solcellsmodulerna samt innehålla uppgift om anläggningens toppeffekt kwt (STC). Med STC, Standard test Conditions, avser solcellernas eller anläggningen effekt vid en solinstrålning om 1000 W/m² och en solcellstemperatur om 25 C. Detta kan ses som en maxeffekt. Solcellsaggregat Solcellsmodulerna ska väljas för att optimera energiproduktionen och skall normalt utgöras av standardmoduler. Solcellsmodulerna ska ha 25 års effektgaranti motsvarande minst 80 % av initialt värde. Modulerna skall vara certifierade av tredje part enligt IEC Standardmodulerna skall vara anpassade för skyddsklass II med framsida av härdat skyddsglas och skall utföras med aluminiumramar. Modulerna ska vara identifierbara. Varje modul skall förses med ett nummer som är spårbart till mätprotokoll för just den modulen vilket skall bifogas vid leverans. 14 (17)

15 I första hand skall moduler väljas med en effekt om minst 250 kw t (STC). Förbikopplingsdioder skall koppla förbi strömmen vid modulfel eller ojämn belysning (skuggning) och skydda celler mot hotspot. Monteringsstativ Snö- och vindlastberäkning skall göras för dimensionering av valt system för montering. Monteringssystemet ska dimensioneras för aktuell snö- och vindlast zon så att skador på fastigheten, solcellssystemet samt personskador ej uppkommer. Växelriktare Växelriktare ska dimensioneras för att uppnå maximal energiproduktion. Växelriktare och eventuella array-boxar placeras så att DC-kablarnas längd minimeras. Växelriktare skall uppställas så att ett avstånd för värmeavgivning uppnås enligt fabrikantens anvisningar och skall vara anpassade för solcellssystem med bl. a ENS-funktion, infasningsenhet och filter. Växelriktarna skall utföras för symmetrisk inkoppling till fastighetens 3-fas nät 3 x 400 V och skall ha överspänningsskydd. Lastbrytare och lastfrånskiljare DC- och AC-brytare installeras för att kunna bryta bort likströms- resp. växelströmsdel vid t.ex. service på växelriktarna. Nätkoncessionsägaren skall alltid ha möjlighet att slå ifrån anläggningen. Energiberäkning En detaljerad energiberäkning med beräknad elproduktion skall upprättas. För energiberäkningar skall klimatfil från PVGIS användas med en solinstrålning som motsvarar aktuell placering. Indata till energiberäkningarna skall redovisas Platsutrustningar Utrustning skall vara försedd med kopplingsklämmor för samtliga ut- och ingående ledare, s.k. toppklämmor får ej förekomma Kanalisationssystem Kanalisation på tak eller utvändig fasad skall i första hand utgöras av öppna kabelstegar så att dessa tydliggörs för t.ex. brandkåren. Där kanalisationen kan utsättas för mekanisk påverkan eller annan åverkan skall den dock skyddas och förses med varselmärkning med text: Innehåller spänningsförande delar som inte kan frånkopplas. Detta gäller även om kanalisationen av annan anledning döljs. Även DC-ledningar inomhus skall förses med varselmärkning Ledningssystem Material och montagemetoder skall väljas och utföras så att brandfaran minimeras. I detta sammanhang bör man tänka på att solcellsmoduler under normala förhållanden kan anta temperaturer upp till +80 grader Celsius. Mellan modul och växelriktare förläggs dubbelisolerad halogenfri kabel MKKEMP eller likvärdig. 15 (17)

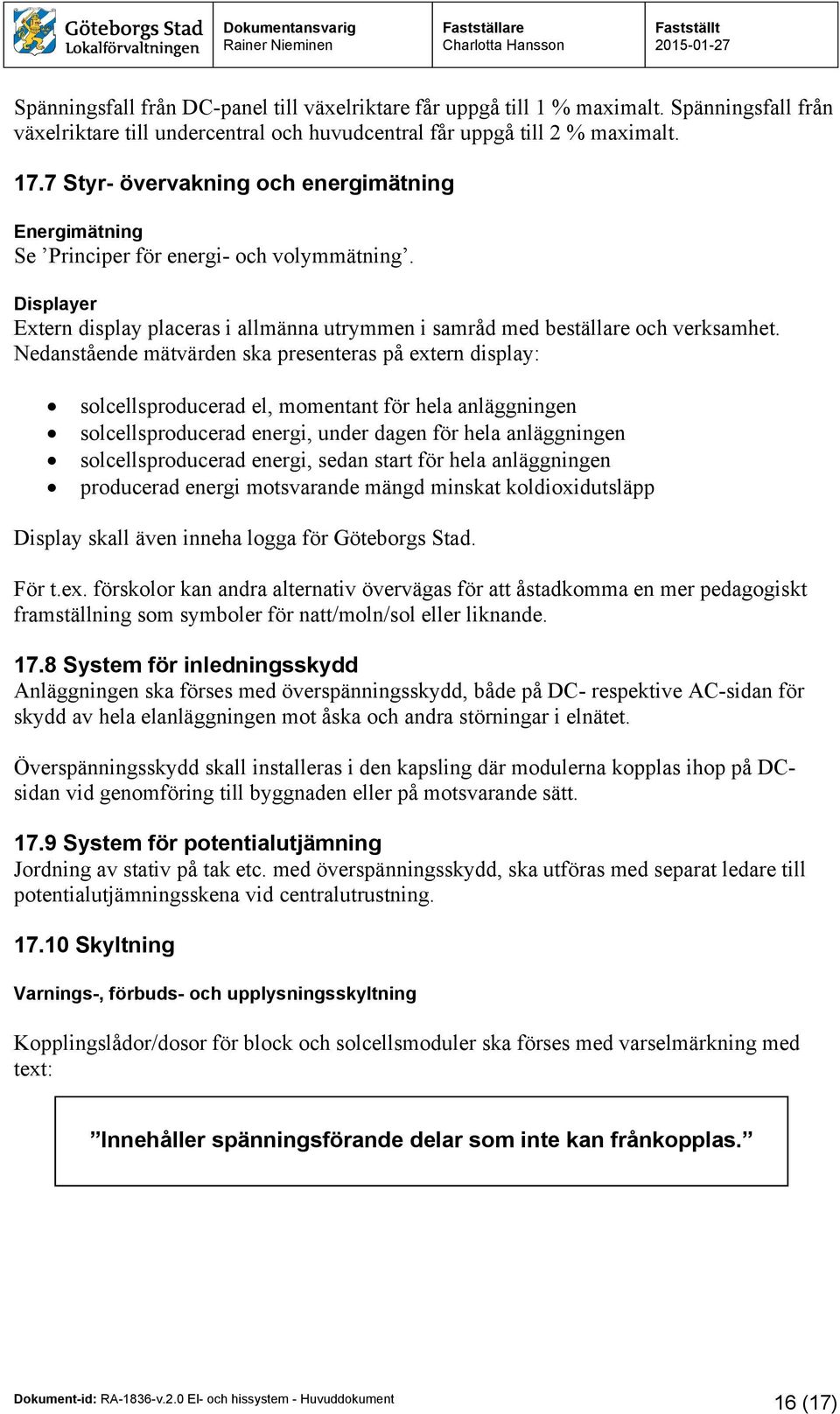

16 Spänningsfall från DC-panel till växelriktare får uppgå till 1 % maximalt. Spänningsfall från växelriktare till undercentral och huvudcentral får uppgå till 2 % maximalt Styr- övervakning och energimätning Energimätning Se Principer för energi- och volymmätning. Displayer Extern display placeras i allmänna utrymmen i samråd med beställare och verksamhet. Nedanstående mätvärden ska presenteras på extern display: solcellsproducerad el, momentant för hela anläggningen solcellsproducerad energi, under dagen för hela anläggningen solcellsproducerad energi, sedan start för hela anläggningen producerad energi motsvarande mängd minskat koldioxidutsläpp Display skall även inneha logga för Göteborgs Stad. För t.ex. förskolor kan andra alternativ övervägas för att åstadkomma en mer pedagogiskt framställning som symboler för natt/moln/sol eller liknande System för inledningsskydd Anläggningen ska förses med överspänningsskydd, både på DC- respektive AC-sidan för skydd av hela elanläggningen mot åska och andra störningar i elnätet. Överspänningsskydd skall installeras i den kapsling där modulerna kopplas ihop på DCsidan vid genomföring till byggnaden eller på motsvarande sätt System för potentialutjämning Jordning av stativ på tak etc. med överspänningsskydd, ska utföras med separat ledare till potentialutjämningsskena vid centralutrustning Skyltning Varnings-, förbuds- och upplysningsskyltning Kopplingslådor/dosor för block och solcellsmoduler ska förses med varselmärkning med text: Innehåller spänningsförande delar som inte kan frånkopplas. 16 (17)

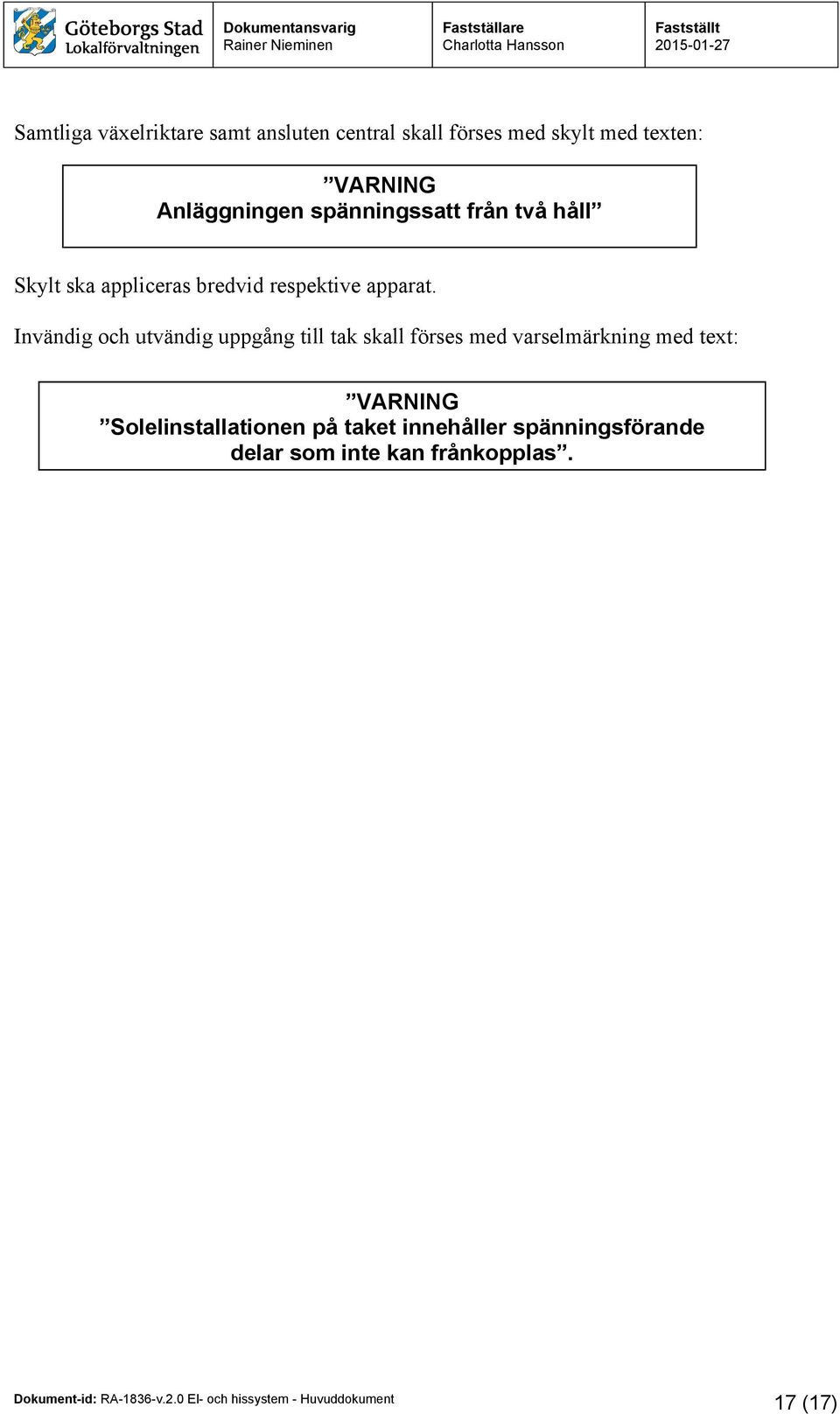

17 Samtliga växelriktare samt ansluten central skall förses med skylt med texten: VARNING Anläggningen spänningssatt från två håll Skylt ska appliceras bredvid respektive apparat. Invändig och utvändig uppgång till tak skall förses med varselmärkning med text: VARNING Solelinstallationen på taket innehåller spänningsförande delar som inte kan frånkopplas. 17 (17)
