1 RAPPORT Geoteknik Eskilstuna, Kvarteret nätet Markteknisk undersökningsrapport geoteknik (MUR/Geo) Upprättad av: - Robin Landén Granskad av: - Henrik Valli RAPPORT KVARTERET NÄTET, ESKILSTUNA KOMMUN Rapport Geoteknik- Eskilstuna, kvarteret Valören Markteknisk undersökningsrapport geoteknik (MUR/Geo) Upprättad av: - Melisa Gustafsson Granskad av: - Lars O Johansson

2 \\SER01ORE1SE\Projects\5424\ \3_Dokument\36_PM_Rapport\MUR\MURGeo.d ocx Mall: Rapport Advanced 2010.dot ver 1.0 Uppdragsnr: Daterad: Reviderad: Geoteknik Eskilstuna, kvarteret valören Markundersökningsrapport Geoteknik (MUR/Geo) Handläggare: Melisa Gustafsson Status: STRUCTOR ESKILSTUNA AB PLANERADE UTBYGGNAD Kund Structor Eskilstuna AB Rikard Kamgren Epost: Konsult WSP Samhällsbyggnad Box Örebro Besök: Krontorpsgatan 1 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktpersoner melisa.gustafsson@wspgroup.se lars.o.johansson@wspgroup.se 2 (7)

3 \\SER01ORE1SE\Projects\5424\ \3_Dokument\36_PM_Rapport\MUR\MURGeo.d ocx Mall: Rapport Advanced 2010.dot ver 1.0 Uppdragsnr: Daterad: Reviderad: Geoteknik Eskilstuna, kvarteret valören Markundersökningsrapport Geoteknik (MUR/Geo) Handläggare: Melisa Gustafsson Status: Innehåll Kund 2 Konsult 2 Kontaktpersoner 2 1 Objekt 4 2 Underlag för undersökningen 4 3 Styrande dokument 4 4 Arkivmaterial 4 5 Topografi 5 6 Positionering 5 7 Geotekniska Fältundersökningar Utförda undersökningar Undersökningsperiod Fältingenjörer Kalibrering och certifiering Provhantering 6 8 Geotekniska laboratorieundersökningar Utförda undersökningar Undersökningsperiod Laboratorieingenjörer Kalibrering och certifiering Provförvaring 6 9 Hydrogeologiska undersökningar Utförda undersökningar 6 10 Härledda värden Hållfasthetsegenskaper 7 11 Värdering av undersökning Härledda värdens spridning och relevans 7 12 Övrigt 7 BILAGOR: Bilaga Laboratorietabeller RITNINGAR: G Plan (skala 1:200) G Sektion A-C (skala 1:100) 3 (7)

4 \\SER01ORE1SE\Projects\5424\ \3_Dokument\36_PM_Rapport\MUR\MURGeo.d ocx Mall: Rapport Advanced 2010.dot ver 1.0 Uppdragsnr: Daterad: Reviderad: Geoteknik Eskilstuna, kvarteret valören Markundersökningsrapport Geoteknik (MUR/Geo) Handläggare: Melisa Gustafsson Status: Objekt På uppdrag av Structor Eskilstuna AB har WSP Samhällsbyggnad utfört en geoteknisk undersökning. Ändamålet med den geotekniska undersökningen är att utreda förutsättningarna för grundläggning av en utbyggnad av en befintlig lokal i två plan med tillhörande källare och ett tillbygge av ett garage med tillhörande källare. Vidare syftar undersökningen till att ge ett geotekniskt projekteringsunderlag för planerad byggnation. 2 Underlag för undersökningen Underlag för den geotekniska undersökningen har erhållits i form av situationsplan daterad från AQ Arkitekter. 3 Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande SGF Rapport 1:2013 Geoteknisk fälthandbok samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2. Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Trycksondering Slagsondering Installation av grundvattenrör SGF Rapport 1:2013 Geoteknisk Fälthandbok SGF Metodblad för mekanisk trycksondering SGF Rapport 1:2013 Geoteknisk Fälthandbok SGI Information 11 Mätning av grundvattennivå och portryck 4 Arkivmaterial Äldre geotekniska undersökningar skall finnas för befintlig byggnad, men har ej påträffats och därför ej inarbetats i denna handling. 4 (7)

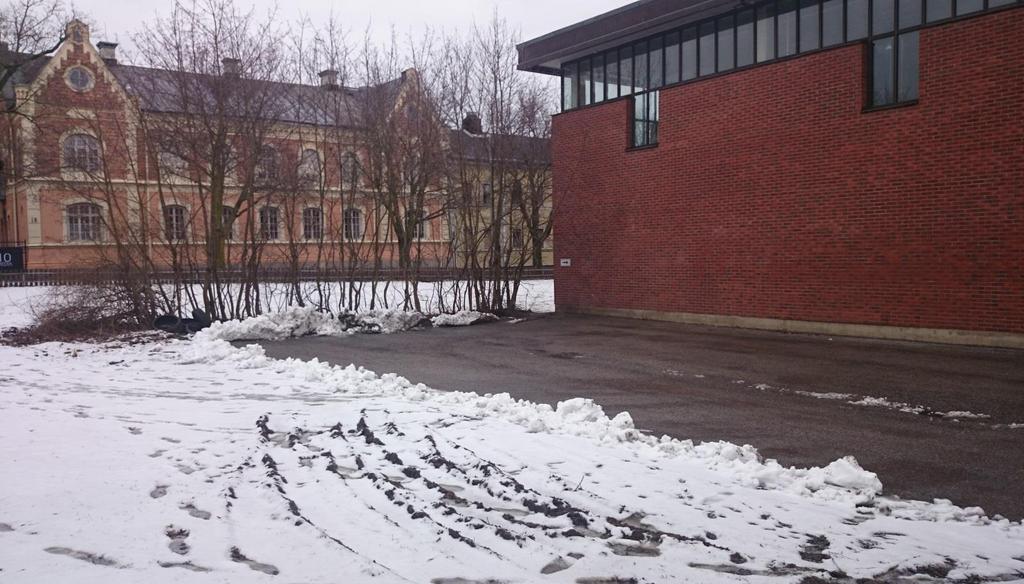

5 \\SER01ORE1SE\Projects\5424\ \3_Dokument\36_PM_Rapport\MUR\MURGeo.d ocx Mall: Rapport Advanced 2010.dot ver 1.0 Uppdragsnr: Daterad: Reviderad: Geoteknik Eskilstuna, kvarteret valören Markundersökningsrapport Geoteknik (MUR/Geo) Handläggare: Melisa Gustafsson Status: Topografi Marken i området består idag av en byggnad med tillhörande parkeringsplats. 6 Positionering Borrpunkterna har mätts in i SWEREF och höjdsystem RH 2000, mätklass B. 7 Geotekniska Fältundersökningar 7.1 Utförda undersökningar Resultatet av utförda sonderingar och provtagningar redovisas på plan- och sektionsritning G och G I Tabell 3 redovisas utförda sonderingar. Tabell 4 visar använd utrustning och Error! Reference source not found. visar utförda provtagningar i fält. Tabell 3. Utförda sonderingar och in-situförsök Sondering Antal Typ/Anmärkning Trycksondering 7 Slagsondering 9 Vingborr 2 Tabell 4. Sonderingsutrustning kolla upp Utrustning Borrvagn Trycksondering Slagsondering Skruvprovtagning Vingsond Anmärkning Geotech 604d Stång Ø22 mm Stång Ø44mm Ø80 mm, (Stång Ø44 mm) Mellanvinge Grundvattenrör 1 Funktionstestat och vattennivå mätt (7)

6 \\SER01ORE1SE\Projects\5424\ \3_Dokument\36_PM_Rapport\MUR\MURGeo.d ocx Mall: Rapport Advanced 2010.dot ver 1.0 Uppdragsnr: Daterad: Reviderad: Geoteknik Eskilstuna, kvarteret valören Markundersökningsrapport Geoteknik (MUR/Geo) Handläggare: Melisa Gustafsson Status: Undersökningsperiod Den geotekniska fältundersökningen utfördes mars Fältingenjörer Fältarbetet har utförts av fältgeotekniker: Urban Lord och Ingvar Sundin. 7.4 Kalibrering och certifiering WSP genomför regelbunden kontroll och kalibrering av företagets fältutrustning. 7.5 Provhantering Upptagna prover har hanterats i enlighet med Geoteknisk fälthandbok, SGF Rapport 1: Geotekniska laboratorieundersökningar 8.1 Utförda undersökningar Upptagna prover har benämnts på geotekniskt laboratorim. På störda lerprover har rutinförsök utförts. Laboratorieundersökningarna har utförts på WSPs geotekniska laboratorium i Göteborg. Resultatet redovisas i bilaga Undersökningsperiod Laboratorieundersökningarna har utförts Laboratorieingenjörer Undersökningarna har gjorts av WSPs laboratorieingenjörer. 8.4 Kalibrering och certifiering Då WSP är certifierat enligt ISO 9001 följer laboratoriearbetet de rutiner för kontroll och dokumentation som ingår i denna standard. 8.5 Provförvaring Inlämnade prover förvaras svalt på laboratoriet. 9 Hydrogeologiska undersökningar 9.1 Utförda undersökningar Totalt har 1 stycken grundvattenrör installerats och funktionstestats. Rören har avlästs en gång under fältundersökningen, varvid en vattennivå på +12,1 (3,8 m under markytan) avlästes (7)

7 \\SER01ORE1SE\Projects\5424\ \3_Dokument\36_PM_Rapport\MUR\MURGeo.d ocx Mall: Rapport Advanced 2010.dot ver 1.0 Uppdragsnr: Daterad: Reviderad: Geoteknik Eskilstuna, kvarteret valören Markundersökningsrapport Geoteknik (MUR/Geo) Handläggare: Melisa Gustafsson Status: Härledda värden 10.1 Hållfasthetsegenskaper Resultatet av utförd skjuvhållfasthetsbestämning redovisas på ritning G Värdering av undersökning Den utförda undersökningen ger en god allmän bild av de geotekniska förhållandena inom området. Ev. kan grundrester förekomma vilket kan ha lett till tidigare stopp, t.ex. vid garagedelen. Lämpligen bör kompletterande undersökningar utföras genom provgropsgrävning för bedömning av förekomst av ev. grundrester Härledda värdens spridning och relevans Ej aktuellt. 12 Övrigt Uppritningen av undersökningsresultatet har utförts med det AutoCad-baserade programmet Geosuite Presentation. 7 (7)

8 BILAGA 1.1

9 BILAGA 1.2

10 BILAGA 1.3

11 Uppdragsnr ESKILSTUNA KOMMUN KV VALÖREN 1 PLANERAD UTBYGGNAD GEOTEKNISK UTREDNING TEKNISK PM GEOTEKNIK Örebro WSP Samhällsbyggnad Box Örebro Lars O Johansson tfn; 010/

12 Uppdragsnr ESKILSTUNA KOMMUN KV VALÖREN 1 PLANERAD UTBYGGNAD GEOTEKNISK UTREDNING TEKNISK PM GEOTEKNIK INNEHÅLLSFÖRTECKNING Text: 7 sidor 1. ALLMÄNT 2. PLANERAD BYGGNAD 3. UTFÖRDA UNDERSÖKNINGAR, REDOVISNING 4. OMRÅDET 5. JORDARTSFÖRHÅLLANDEN 6. GRUNDVATTENFÖRHÅLLANDEN 7. MARKMILJÖ 8. BEFINTLIGA BYGGNADER 9. GRUNDLÄGGNING, REKOMMENDATIONER 10. DIMENSIONERINGSUNDERLAG 11. SCHAKTNING 12. FYLLNING OCH PACKNING 13. MARKSÄTTNINGAR 14. MARKSTABILITET 15. MARKARBETEN 16. KONTROLL GEOTEKNISK UNDERSÖKNING Se Markteknisk Undersökningsrapport Geoteknik WSP HÄNVISNINGAR Dimensionering - EN TD Plattgrundläggning Schaktbarhet - Byggforskningsrådets rapport R130:1985 Jordens hållfasthet - Svensk Standard SS-EN ISO och :2004 Jordens benämning - Svensk Standard SS-EN ISO och :2004

13 Uppdragsnr ALLMÄNT På uppdrag av Structor Eskilstuna AB har WSP Samhällsbyggnad upprättat Teknisk PM Geoteknik för dimensionering av grundläggning samt anvisningar vid markarbeten för rubricerat. 2. PLANERAD BYGGNAD Befintlig byggnad planeras byggas ut mot söder med en tillbyggnad i 2 plan samt källare. Källargolvets nivå i byggnaden föreslås till +12,36. Mellan utbyggnaden och befintlig byggnad utförs gångbryggor i 2 plan. Norr om befintlig byggnad planeras garagebyggnad i 1 plan samt källare. Källaren ansluter till befintlig byggnads källare via kulvert. Nivån för källargolvet uppgår till ca +12,6. 3. UTFÖRDA UNDERSÖKNINGAR, REDOVISNING Geoteknisk undersökning har utförts av WSP Samhällsbyggnad. Resultatet av undersökningen redovisas i Markteknisk Undersökningsrapport Geoteknik (MUR/Geo), upprättad OMRÅDET Området ligger nära Eskilstuna järnvägsstation mellan Smedjegatan i norr, Kriebsensgatan i väster och Västermarksgatan i söder. Öster om området finns större parkeringsytor. Befintlig byggnad omges till stor del av öppna gräsytor, öster om byggnaden samt närmast söder om denna dock även asfalterade ytor. Markytan inom området stiger huvudsakligen från norr mot söder. 5. JORDARTSFÖRHÅLLANDEN Nedanstående beskrivning av de geotekniska förhållandena görs utifrån bedömningar av undersökningar i enstaka punkter, vilka antas vara representativa för området. Avvikande geotekniska förhållanden kan dock ej uteslutas. Jorden söder om byggnaden består överst av fyllning som i provtagningspunkterna har en maximal mäktighet av 1,25 m och där fyllning saknas inom den sydvästra delen av byggnadsläget. Fyllningen består av grus och sand samt mot djupet även lera. Vidare har inslag av tegel påträffats i fyllningen. Under fyllningen följer lera som sträcker sig till nivån (ca 2 m 4 m under markytan). Lermäktigheten ökar mot öster. Leran består överst av torrskorpelera ned till nivån (ca 1 3 m under markytan), där underkant för torrskorpan visar en tendens att sjunka mot öster.

14 Uppdragsnr Den odränerade skjuvhållfastheten har bestämts i den lösare leran genom vingförsök och uppgår som lägst till 70 kpa, vilket tyder på att även den lösare leran är relativt styv. Leran vilar på friktionsjord, sannolikt morän, som har minst hög relativ fasthet. De utförda slagsonderingarna har stoppat mot block eller berg på på nivån +8 10,5 (5 8 m under markytan), där djupet ökar mot öster. I det sydvästra hörnet av planerad tillbyggnad har dock slagsonderingen stoppat mot berg eller block på nivån ca +13,5 (knappt 2,5 m under markytan). I läget för planerat garage inom norra delen av området består jorden överst av fyllning i form av sand, grus och lera samt inslag av tegel. Fyllningens mäktighet i provpunkterna är minst 1,5 m. Slagsonderingarna i 2 punkter har stoppat på nivån ca +11,5 (drygt 2,5 m under markytan). Det går ej här att utesluta att stopp här har skett mot hinder i form av grundrester. 6. GRUNDVATTENFÖRHÅLLANDEN Grundvattennivån har uppmätts i ett rör nedslaget i friktionsjorden under leran. I mars 2016 uppmättes i sydöstra hörnet för planerad tillbyggnad en vattennivå på +12,0 (3,9 m under markytan). 7. MARKMILJÖ Separat miljöteknisk markundersökning utförs av Structor Miljöteknik AB. 8. BEFINTLIGA BYGGNADER Befintlig byggnad utgörs av 2-plansbyggnad som inom sin norra del även har ett källarplan. Lägsta golv för källargolvet ligger på ca +12,6 och ca +15,3 för bottenplan inom den källarlösa söda delen. Enligt uppgifter på äldre ritningar har för befintlig byggnad utschaktning skett ned till morän och grundläggning skett på packad fyllning. 9. GRUNDLÄGGNING, REKOMMENDATIONER Tillbyggnaden mot söder grundläggs på en minst 0,3 m mäktig bädd av packad fyllning på friktionsjord med minst hög relativ fasthet. Garaget i norr grundläggs på en minst 0,3 m mäktig bädd av packad fyllning på friktionsjord med minst medelhög relativ fasthet. Dräneringar anpassas till befintlig byggnads dränering.

15 Uppdragsnr DIMENSIONERINGSUNDERLAG Dimensionering sker enligt SS-EN Grundkonstruktionerna är att hänföra till Geoteknisk kategori 2 (Gk2). Vid plattgrundläggning enligt kap. 9 sker dimensionering i brottgränstillståndet enligt IEG Rapport 7:2008 TD Plattgrundläggning ekv. 4.4 med följande parametrar; För tillbyggnad mot söder c d = 0 kpa γ = 12 kn/m 3 N cd = 33 N qd = 21 N γd = 17 Vid dimensionering utnyttjas φ k = 38. För garage i norr c d = 0 kpa γ = 11 kn/m 3 N cd = 26 N qd = 15 N γd = 11 Vid dimensionering utnyttjas φ k = 35. I bruksgränstillståndet sker dimensionering genom sättningsberäkning. Sättningen beräknas enligt TD Plattgrundläggning kap Därvid används följande dimensionerande elasticitetsmodul, E d för den förekommande jorden samt fyllningen; Jord Fyllning enl. AMA Anläggning 13 CEB.212 Fyllning enl. AMA Anläggning 13 CEB.213 Morän med minst medelhög relativ fasthet Morän med minst hög relativ fasthet E d 25 MPa 40 MPa 30 MPa 40 MPa 11. SCHAKTNING All förekommande befintlig fyllning och lera skall utskiftas under grundkonstruktionen. Vid tillbyggnaden i söder skall även säkerställas att utskiftning sker ned till morän med minst hög relativ fasthet. Utskiftning skall ske inom en yta under grundläggningsnivån motsvarande figur CEB.2/1 i AMA Anläggning 13 och till minst 0,3 m djup under grundläggningsnivån. Vid tillbyggnaden mot söder kan detta innebära att en viss extra utskiftning av lera kan krävas inom den östra delen där moränen bedöms ligga på nivåer under +12.

16 Uppdragsnr Vid garaget i norr behöver bedömning av förekomst av fyllning till större djup och grundrester styra djupet för schakten så att dessa avlägsnas. Den förekommande jorden kan hänföras till schaktbarhetsklass 2 (befintlig fyllning och lera) och 5 (morän). Vid garaget i norr kan ev grundrester i fyllningen försvåra schaktningsarbetet. I samband med schaktningsarbetet skall schaktbotten hållas fri från vatten genom länshållning. Schaktslänter i fyllning och lera bedöms kunna utföras i släntlutning 1:1, sannolikt ännu brantare i lera förutsatt att denna skyddas från erosion vid regn. Spont skall utföras där så krävs av utrymmesskäl. Sponten skall dimensioneras av entreprenören utifrån de geotekniska förhållanden som redovisas i den geotekniska undersökningen. Bergschakt kan ej helt uteslutas, främst vid den sydvästra delen av tillbyggnaden. Vid schaktning skall förekomst av förorenad jord beaktas i enlighet med utförda miljötekniska markundersökningar. 12. FYLLNING OCH PACKNING Fyllning för plattgrundläggning skall ske med minst 0,3 m krossat material enligt AMA Anläggning 13 CEB.212 eller CEB MARKSÄTTNINGAR Den förekommande jorden bedöms ej vara sättningsbenägen vid markuppfyllnader. 14. MARKSTABILITET Den förekommande jorden bedöms vara stabil för laster upp till 100 kpa och sannolikt mer, förutsatt att belastning ej sker i anslutning till schaktslänt. 15. MARKARBETEN Överbyggnad skall förutsättas dimensioneras för materialtyp 5A och tjälfarlighetsklass 4 enligt AMA Anläggning 13. Förekommande jordterrasser är att betrakta som relativt dåligt dränerande, även om förekommande fyllning kan innebära något bättre dränerningsegenskaper.

17 Uppdragsnr KONTROLL En riskanalys bör tas fram för bedömning av negativ omgivningspåverkan vid främst schaktnings- och packningsarbeten. Det rekommenderas även att provschaktning utförs vid planerat garage för att kontrollera fyllningens mäktighet och ev förekomst av grundrester så att grundläggning här kan ske på morän utan extra urgrävning. Vid samma tillfälle bör även förekomsten av ev berg över grundläggningsnivån kontrolleras vid sydvästra delen av tillbyggnaden i söder. Örebro Lars O Johansson
