Släcksystem och detektion i Norra Länken. Ulf Lundström, Specialist tunnelsäkerhet, Trafikverket

Transkript

1 Släcksystem och detektion i Norra Länken Ulf Lundström, Specialist tunnelsäkerhet, Trafikverket

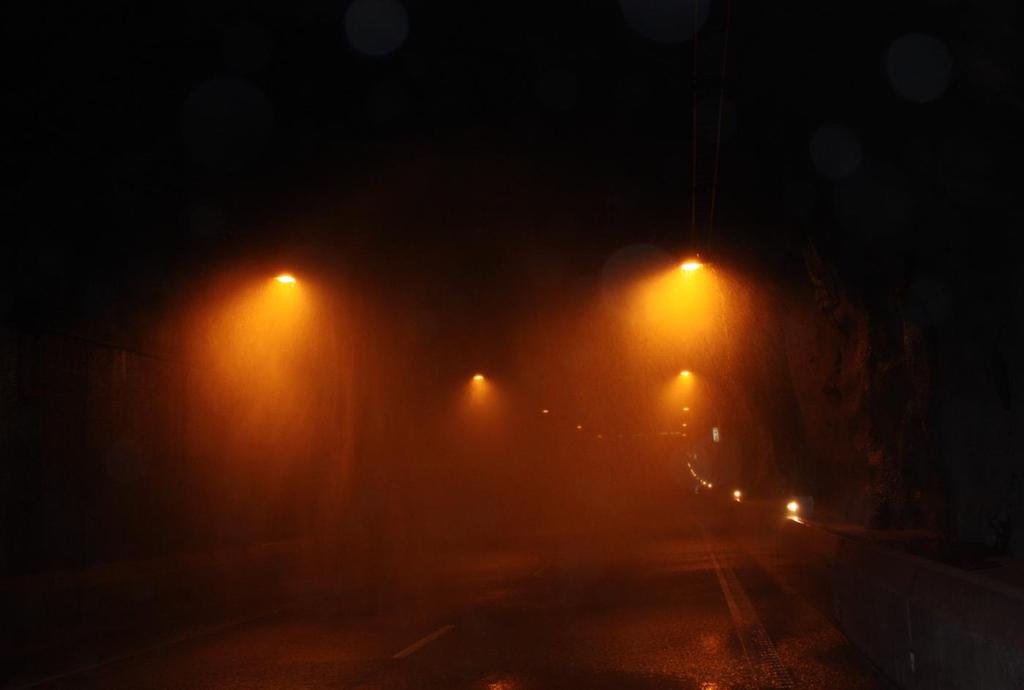

2 Fullskaletest i Törnskogstunneln

3 Förutsättningar för släcksystemet:

4 Förutsättningar för släcksystemet: Ska dämpa och bromsa branden, släckning görs av räddningstjänsten

5 Förutsättningar för släcksystemet: Ska dämpa och bromsa branden, släckning görs av räddningstjänsten Ska vara samhällsekonomiskt rimligt

6 Förutsättningar för släcksystemet: Ska dämpa och bromsa branden, släckning görs av räddningstjänsten Ska vara samhällsekonomiskt rimligt Lösning: Nya material Minimerad rördragning med långkastande sprinklerhuvuden och långa sektioner Anpassad vattentäthet till målsättningen, 5 mm/min

7 Förutsättningar för släcksystemet: Ska dämpa och bromsa branden, släckning görs av räddningstjänsten Ska vara samhällsekonomiskt rimligt Lösning: Nya material Minimerad rördragning med långkastande sprinklerhuvuden och långa sektioner Anpassad vattentäthet till målsättningen, 5 mm/min Kostnad: ca 3 mkr/km tunnel mot tidigare uppskattningar på ca 10 mkr/km

8 Layout Ett rör i taket En lång sektion

9 Norra Länken, ett till tre körfält: 75 m sektion ø 150 mm centrerat i taket Sidokastande K160, c/c 5 m Densitet 5 mm/min (sämsta 30%, i övrigt mer)

10 Norra Länken: Täcker skarvar med 8-10m överlappning (kan bli mer beroende på tillgång på vatten) Operatör i Trafik Stockholm aktiverar systemet efter kontroll via ITV

11 Rör: Termoplastcoatade stålrör (TP-rör) Øi 150 mm, 5 m långa Rillade spår för kopplingar Tunna väggar, ca 10 kg/m

12 Upphängning: Rörsvep med rostfri gängstång 100 mm infästning i takets sprutbetong (1500 N per gängstång vid 40 mm infästning)

13 Sprinklermunstycken: 1 st. T-rör 2 st. K 160 väggsprinkler Öppna huvuden

14 Hur upptäcks en brand i Norra Länken?

15

16

17 Gradient

18 Gradient Temperaturskillnad mellan olika sektioner

19 Gradient Temperaturskillnad mellan olika sektioner Rökdetektion

20 Gradient Temperaturskillnad mellan olika sektioner Rökdetektion Bildanalys - ljus och mörk rök

21 Gradient Temperaturskillnad mellan olika sektioner Rökdetektion Bildanalys - ljus och mörk rök. Andra larm

22 Gradient Temperaturskillnad mellan olika sektioner Rökdetektion Bildanalys - ljus och mörk rök. Andra larm Stillastående fordon via ITV

23 Gradient Temperaturskillnad mellan olika sektioner Rökdetektion Bildanalys - ljus och mörk rök. Andra larm Stillastående fordon via ITV Mobilsamtal till

24 Gradient Temperaturskillnad mellan olika sektioner Rökdetektion Bildanalys - ljus och mörk rök. Andra larm Stillastående fordon via ITV Mobilsamtal till 112 Öppnade nödutgångar

25 Gradient Temperaturskillnad mellan olika sektioner Rökdetektion Bildanalys - ljus och mörk rök. Andra larm Stillastående fordon via ITV Mobilsamtal till 112 Öppnade nödutgångar Avlyft handbrandsläckare

26 Gradient Temperaturskillnad mellan olika sektioner Rökdetektion Bildanalys - ljus och mörk rök. Andra larm Stillastående fordon via ITV Mobilsamtal till 112 Öppnade nödutgångar Avlyft handbrandsläckare Larm från VägAssistans

27 Gradient Temperaturskillnad mellan olika sektioner Rökdetektion Bildanalys - ljus och mörk rök. Andra larm Stillastående fordon via ITV Mobilsamtal till 112 Öppnade nödutgångar Avlyft handbrandsläckare Larm från VägAssistans Fast nödtelefon till Trafik Stockholm

28 Gradient Temperaturskillnad mellan olika sektioner Rökdetektion Bildanalys - ljus och mörk rök. Andra larm Stillastående fordon via ITV Mobilsamtal till 112 Öppnade nödutgångar Avlyft handbrandsläckare Larm från VägAssistans Fast nödtelefon till Trafik Stockholm Andra intressanta tekniker för kommande projekt:

29 Gradient Temperaturskillnad mellan olika sektioner Rökdetektion Bildanalys - ljus och mörk rök. Andra larm Stillastående fordon via ITV Mobilsamtal till 112 Öppnade nödutgångar Avlyft handbrandsläckare Larm från VägAssistans Fast nödtelefon till Trafik Stockholm Andra intressanta tekniker för kommande projekt: Analyserande gasdetektion

30 Gradient Temperaturskillnad mellan olika sektioner Rökdetektion Bildanalys - ljus och mörk rök. Andra larm Stillastående fordon via ITV Mobilsamtal till 112 Öppnade nödutgångar Avlyft handbrandsläckare Larm från VägAssistans Fast nödtelefon till Trafik Stockholm Andra intressanta tekniker för kommande projekt: Analyserande gasdetektion Rökdetektion - optiska

31 Gradient Temperaturskillnad mellan olika sektioner Rökdetektion Bildanalys - ljus och mörk rök. Andra larm Stillastående fordon via ITV Mobilsamtal till 112 Öppnade nödutgångar Avlyft handbrandsläckare Larm från VägAssistans Fast nödtelefon till Trafik Stockholm Andra intressanta tekniker för kommande projekt: Analyserande gasdetektion Rökdetektion - optiska IR-kameror

32 Gradient Temperaturskillnad mellan olika sektioner Rökdetektion Bildanalys - ljus och mörk rök. Andra larm Stillastående fordon via ITV Mobilsamtal till 112 Öppnade nödutgångar Avlyft handbrandsläckare Larm från VägAssistans Fast nödtelefon till Trafik Stockholm Andra intressanta tekniker för kommande projekt: Analyserande gasdetektion Rökdetektion - optiska IR-kameror Flamdetektorer

33 Tack för ordet!
