1 B-CON Building Control Software Det öppna systemet för total integration av fastighetsfunktioner

2 Det sker radikala förändringar i sättet att hantera olika fastighetsfunktioner Nu gäller öppenhet och flexibilitet. Centrala styr/reglersystem ersätts av öppna, flexibla system med distribuerad intelligens, där olika delsystem och produkter kopplas samman för att samverka för bästa effektivitet. Systemen kan lätt förändras och anpassas i tiden. Nya busstandarder, bussdeltagare med plug-and-play funktioner, ny nätverksteknik, standardiserade programvaror, internet och mobila kommunikationslösningar tillför helt nya möjligheter inom byggnadsautomation. Det ställer också helt nya krav på verktygen för visualisering och fastighetsstyrning. Det är utifrån denna verklighet som vi skapat B-CON Building Control Software. Det enkla sättet att bygga upp ett system för fastighetsstyrning B-CON är ett öppet, fullständigt objektorienterat system. Det använder Microsoft Windows 95/98 och NT som operativsystem och har därmed tillgång till funktionaliteten i Active X samt OLE-baserade* applikationer som t ex. Excel, Word och Access. Mjukvaran är moduluppbyggd och utvecklad i LabView-miljö. Systemuppbyggnad och funktioner skapas med grafiska moduler för larm, meddelande, tidkanaler, energimätning m.m. Man kan enkelt bygga upp egna programmoduler och göra optimala applikationer. Inga andra utvecklingsverktyg behövs. Det gör det mycket lätt att bygga upp en applikation och det krävs inga kunskaper i programmering för att komma igång. Det sparar både tid och pengar. För alla typer av bussystem I B-Con ingår som standard mjukvarugränssnittet OPC (Ole for Process Control), som gör det möjligt att hantera olika bussystem som EIB, LON, Profi-Bus och M-Bus. OPC-servern är EIBA-certifierad. B-CON kan även fritt kommunicera och utbyta data mellan olika program och system, bl a. via Active X, ODBC, ASCII samt direkt via RS232- och RS485- gränssnitt. Här ingår också lösningar för att knyta samman fastighetsnätet med lokala Ethernetbaserade nätverk. Antingen man vill skapa en brygga mellan olika bussystem, överföra ett larm till en mobiltelefon eller automatisera beräkningen av energianvändningen kan man åstadkomma detta med B-CON. B-CON är en universell plattform för fastighetsstyrning oavsett vilka bussystem och funktioner som ska hanteras idag och imorgon. På bildskärmen kan man följa energiförbrukningen Bokningsschema för konferenslokal Drifttidsmätning * Object Linking and Embedding 2

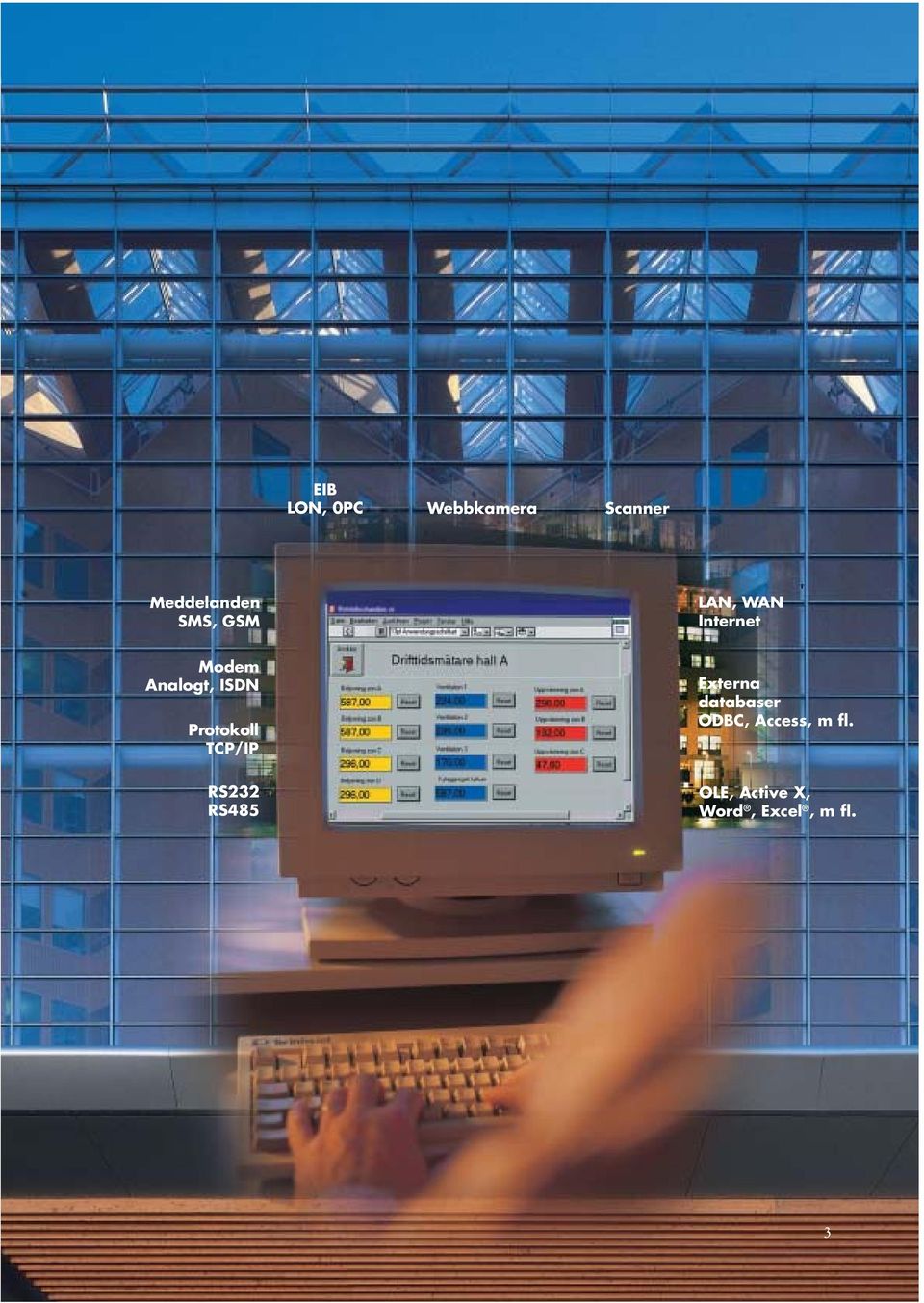

3 EIB LON, 0PC Webbkamera Scanner Meddelanden SMS, GSM LAN, WAN Internet Modem Analogt, ISDN Protokoll TCP/IP RS232 RS485 Externa databaser ODBC, Access, m fl. OLE, Active X, Word, Excel, m fl. 3

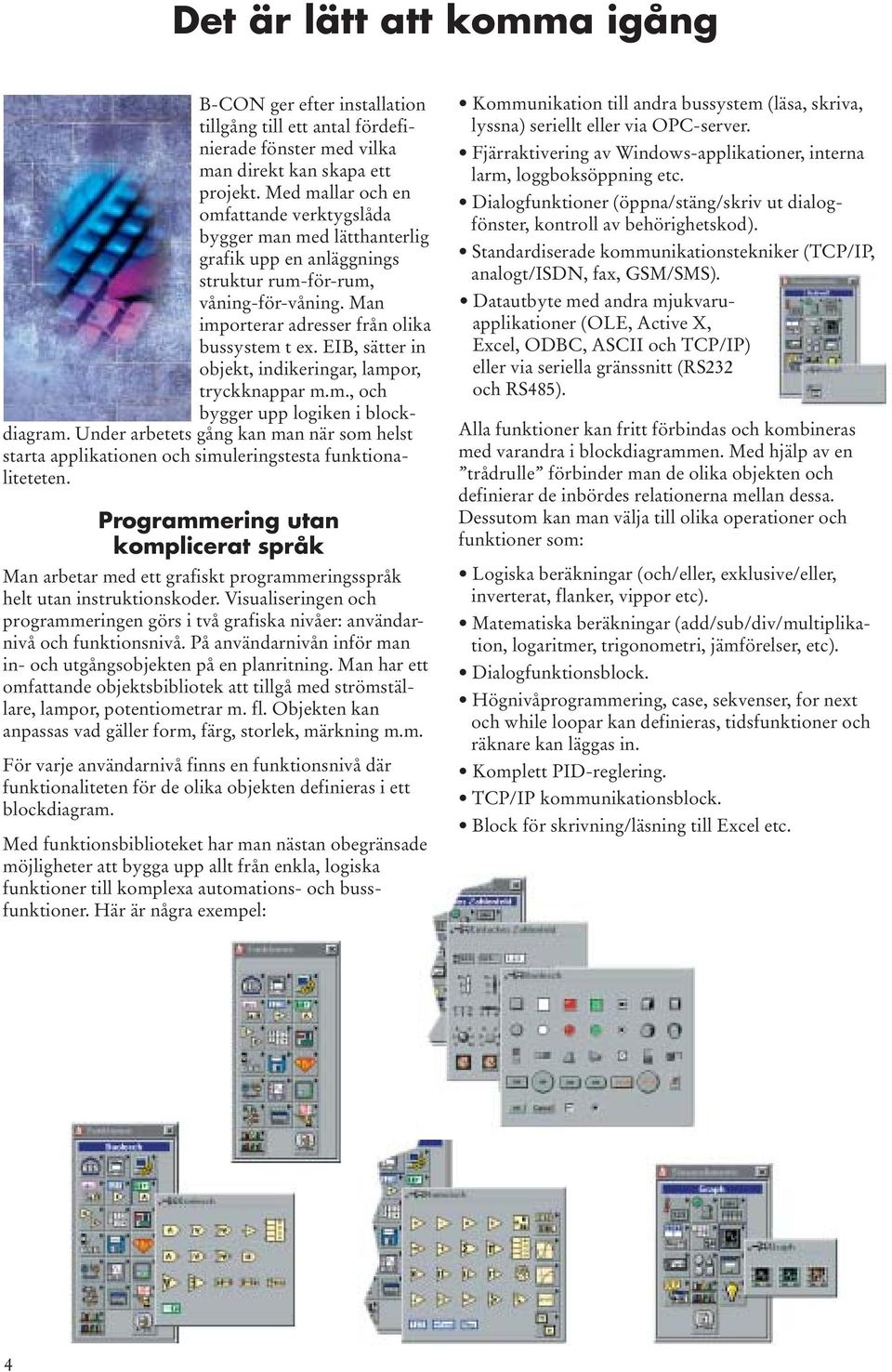

4 Det är lätt att komma igång B-CON ger efter installation tillgång till ett antal fördefinierade fönster med vilka man direkt kan skapa ett projekt. Med mallar och en omfattande verktygslåda bygger man med lätthanterlig grafik upp en anläggnings struktur rum-för-rum, våning-för-våning. Man importerar adresser från olika bussystem t ex. EIB, sätter in objekt, indikeringar, lampor, tryckknappar m.m., och bygger upp logiken i blockdiagram. Under arbetets gång kan man när som helst starta applikationen och simuleringstesta funktionaliteteten. Programmering utan komplicerat språk Man arbetar med ett grafiskt programmeringsspråk helt utan instruktionskoder. Visualiseringen och programmeringen görs i två grafiska nivåer: användarnivå och funktionsnivå. På användarnivån inför man in- och utgångsobjekten på en planritning. Man har ett omfattande objektsbibliotek att tillgå med strömställare, lampor, potentiometrar m. fl. Objekten kan anpassas vad gäller form, färg, storlek, märkning m.m. För varje användarnivå finns en funktionsnivå där funktionaliteten för de olika objekten definieras i ett blockdiagram. Med funktionsbiblioteket har man nästan obegränsade möjligheter att bygga upp allt från enkla, logiska funktioner till komplexa automations- och bussfunktioner. Här är några exempel: Kommunikation till andra bussystem (läsa, skriva, lyssna) seriellt eller via OPC-server. Fjärraktivering av Windows-applikationer, interna larm, loggboksöppning etc. Dialogfunktioner (öppna/stäng/skriv ut dialogfönster, kontroll av behörighetskod). Standardiserade kommunikationstekniker (TCP/IP, analogt/isdn, fax, GSM/SMS). Datautbyte med andra mjukvaruapplikationer (OLE, Active X, Excel, ODBC, ASCII och TCP/IP) eller via seriella gränssnitt (RS232 och RS485). Alla funktioner kan fritt förbindas och kombineras med varandra i blockdiagrammen. Med hjälp av en trådrulle förbinder man de olika objekten och definierar de inbördes relationerna mellan dessa. Dessutom kan man välja till olika operationer och funktioner som: Logiska beräkningar (och/eller, exklusive/eller, inverterat, flanker, vippor etc). Matematiska beräkningar (add/sub/div/multiplikation, logaritmer, trigonometri, jämförelser, etc). Dialogfunktionsblock. Högnivåprogrammering, case, sekvenser, for next och while loopar kan definieras, tidsfunktioner och räknare kan läggas in. Komplett PID-reglering. TCP/IP kommunikationsblock. Block för skrivning/läsning till Excel etc. 4

5 Med grafiska bilder kan man bygga upp en anläggning rum-för-rum, våning-för-våning. Användarnivå Funktionsnivå 5

6 Med programmodulerna bygger man upp precis de funktioner man behöver B-CON innehåller ett antal grundmoduler som man direkt kan börja arbeta med då man anslutit B-CON till det parametersatta bussystemet. Man kan därmed mycket snabbt bygga upp visualiseringen. Modul för behörighetstilldelning Med modulen för behörighet kan man specificera vilka programmoduler och manöverobjekt olika användare ska ha behörighet till. Det finns 255 nivåer att tillgå och varje programmodul och manöverobjekt kan tilldelas sin behörighetsnivå. Användarbehörigheten kan begränsas tidsmässigt och kan enkelt avaktiveras utan att användarinformationen behöver raderas. In- och utloggning protokollförs. Modul för larmhantering Med modulen för larmhantering kan man spåra och följa upp alla larm i en anläggning eller i flera fastigheter. Larmen, som kan indelas i A, B och C larm, visas i en larmlista i kronologisk ordning och informationen sparas i en datafil. Man kan också välja vilka larm och larmtyper som ska skrivas ut på skrivare och om man ska varnas av en akustisk signal. Modul för tidsstyrd inkoppling Tidkanalsmodulen hanterar 256 tidkanaler med 4 alternativa in/urkopplingstider per kanal. Tidkanalsmodulen ersätter alla konventionella timrar i en Larm kan kvitteras och kvarstår i larmlistan tills felet har återställts. Åtgärderna protokollförs och sparas i en loglista. För snabb lokalisering och insats kan larmet även visas på en planritning på bildskärmen. B-CON innehåller en modul för meddelandehantering (tilläggsmodul) som kan vidaresända larm eller andra händelser via SMS/GSM eller till fax. anläggning och ger en kostnadseffektiv och tidsbesparande hantering av olika tidsfunktioner. Man kan fritt välja tider för veckodagar eller inom ett datumintervall och inom varje kopplingsprogram kan man i klartext definiera de kopplingsobjekt som ska hanteras. Givetvis kan man också lägga in semesterperioder och helger, som programmen ska ta hänsyn till. 6

7 Detektivmodul Med Detektiven kan man snabbt och enkelt kontrollera fastighetens drifttillstånd och få information om olika värden. En sökning av belysning visar samtliga rum med påslagen belysning. På bildskärmen kan man direkt släcka lampor och belysningsgrupper ute i anläggningen. Detektiven underlättar härigenom operatörens arbete i framför allt större objekt. Snabbsökarmodul Med Quick-Findern förflyttar man sig direkt från en hierarkinivå till nästa, t ex. från ett våningsplan till ett rum, genom att klicka på en tilldelad tangentknapp. Man slipper på så sätt gå omvägen via en dialogruta och man förflyttar sig snabbt mellan de bilder som man definierat i en lista. 7

8 Tilläggsmoduler PRO Modul för meddelandehantering Meddelandehanteraren ombesörjer att olika system-, larm-, felmeddelanden och andra händelser skickas vidare till valfria platser och mottagare. Meddelandehanteraren stöder flertalet kommunikationstekniker. Man kan välja analogt/isdn och sända meddelanden till fax samt via SMS. Meddelandehanteraren kan således göra serviceinsatserna mera flexibla och kostnadseffektiva. Modul för energistyrning Med denna modul kan man styra energiuttagen för upp till 255 förbrukare. I modulen fastställer man vilka förbrukare som ska kopplas bort när en fastställd lastgräns uppnås. B-CON registrerar aktiviteten hos de anslutna förbrukarna och mjukvaran analyserar och avgör hur in- och urkopplingen ska göras för att en optimal besparing ska uppnås. Med analysverktygen kan man registrera förbrukningen hos olika förbrukare till underlag för inställningar. 8

9 9

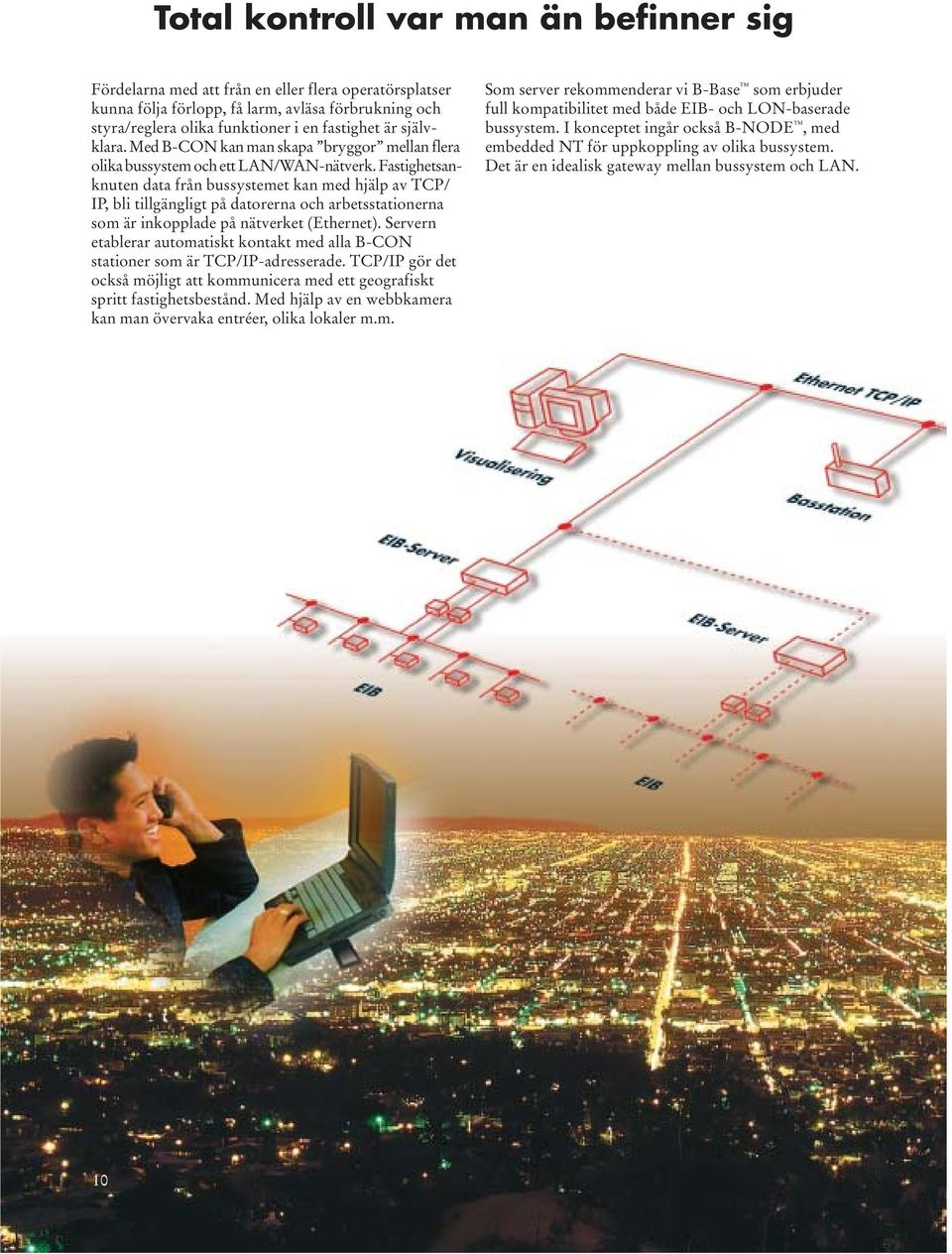

10 Total kontroll var man än befinner sig Fördelarna med att från en eller flera operatörsplatser kunna följa förlopp, få larm, avläsa förbrukning och styra/reglera olika funktioner i en fastighet är självklara. Med B-CON kan man skapa bryggor mellan flera olika bussystem och ett LAN/WAN-nätverk. Fastighetsanknuten data från bussystemet kan med hjälp av TCP/ IP, bli tillgängligt på datorerna och arbetsstationerna som är inkopplade på nätverket (Ethernet). Servern etablerar automatiskt kontakt med alla B-CON stationer som är TCP/IP-adresserade. TCP/IP gör det också möjligt att kommunicera med ett geografiskt spritt fastighetsbestånd. Med hjälp av en webbkamera kan man övervaka entréer, olika lokaler m.m. Som server rekommenderar vi B-Base som erbjuder full kompatibilitet med både EIB- och LON-baserade bussystem. I konceptet ingår också B-NODE, med embedded NT för uppkoppling av olika bussystem. Det är en idealisk gateway mellan bussystem och LAN. 10

11 ISDN Internet B-CON LapTop LAN Fax Skrivare Webbkamera Bussystem : EIB, LON m.fl. 11

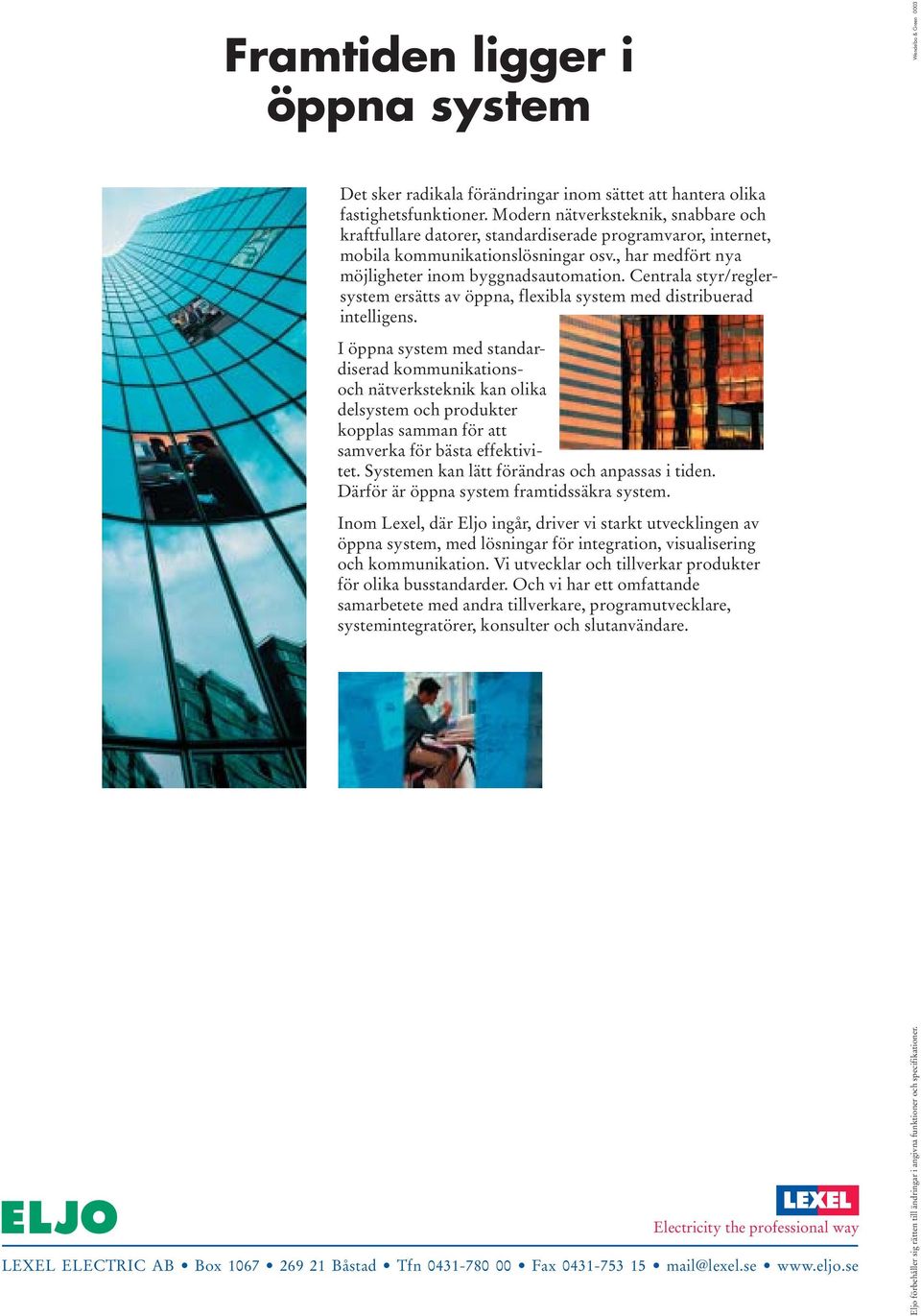

12 Framtiden ligger i öppna system Wendelbo & Green 0003 Det sker radikala förändringar inom sättet att hantera olika fastighetsfunktioner. Modern nätverksteknik, snabbare och kraftfullare datorer, standardiserade programvaror, internet, mobila kommunikationslösningar osv., har medfört nya möjligheter inom byggnadsautomation. Centrala styr/reglersystem ersätts av öppna, flexibla system med distribuerad intelligens. I öppna system med standardiserad kommunikationsoch nätverksteknik kan olika delsystem och produkter kopplas samman för att samverka för bästa effektivitet. Systemen kan lätt förändras och anpassas i tiden. Därför är öppna system framtidssäkra system. Inom Lexel, där Eljo ingår, driver vi starkt utvecklingen av öppna system, med lösningar för integration, visualisering och kommunikation. Vi utvecklar och tillverkar produkter för olika busstandarder. Och vi har ett omfattande samarbetete med andra tillverkare, programutvecklare, systemintegratörer, konsulter och slutanvändare. Electricity the professional way LEXEL ELECTRIC AB Box Båstad Tfn Fax mail@lexel.se Eljo förbehåller sig rätten till ändringar i angivna funktioner och specifikationer.
