1 jämförelse GDT Grundläggande skillnader i form och lägetoleranser 31 aug 2014 Tobias Pettersson

2 Samma grejor fast olika saker 2

3 Likadadana symboler kan betyda olika saker Vid det högra stoppljuset får du svänga höger (USA) 3

4 Vad är form och lägetoleranser? funktion istället för dimension 4

5 Vad är form och lägetoleranser? funktion istället för dimension Uppfylls eller uppfylls inte 5

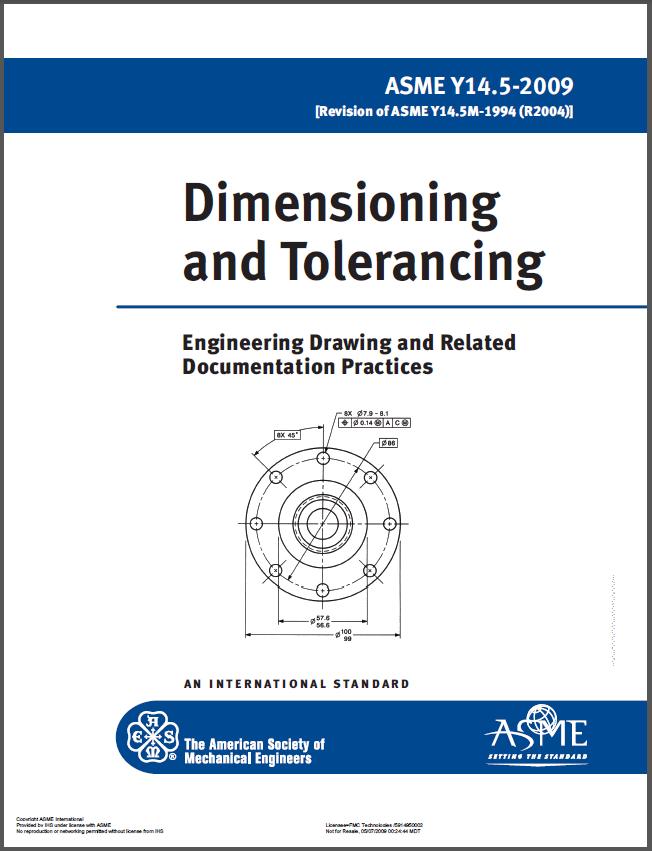

6 ASME en bok (Y14,5) ISO ett antal standarder (8015 m.fl.) 6

7 Symbolspråk ASME 14 olika krav 7

8 Symbolspråk ISO 19 olika krav, samma symboler och skrivsätt 8

9 Grundläggande skillnader för form och läge ISO Oberoendeprincipen ASME Samtidighetsprincipen (simultaniousity) Grundläggande skillnad för storlek ISO tvåpunktsmätning ASME - Enveloppkrav 9

10 PC-DMIS Toleransrektanglar byggt runt ASME Valen ISO1101 och Custom påverkar de saker som efterfrågats 10

11 Form- och lägetoleranser, PC-DMIS ISO VS ASME Storleksmått 1. Tvåpunktsmätning (största respektive minsta möjliga visas.) 2. Största inskrivna diameter 3. Medeldiameter 4. Minsta omskrivna diameter 5. Fiktiv diameter baserad på omkrets (används för att beräkna mantelytan). 6. Fiktiv diameter baserad på tvärsnittsarea. 7. Diameter beräknad med Tjebychev (MZC, bilden ej helt illustrativ.) 11

12 ISO Storleksmått tvåpunktsdimension Arbetas om från PC-DMIS

13 Storleksmått tvåpunktsdimension Arbetas om från PC-DMIS

14 Grundläggande skillnader för form och läge ASME Samtidighetsprincipen (simultaniousity) ISO Oberoendeprincipen 14

15 Samtidighetsprincipen i ASME Alla läge och profiltoleranser med samma referenser ska innehållas samtidigt (med en och samma inpassning) Undantag anges vid varje enskilt krav Gäller ej nedre segment i komposittolerans 15

16 Undantag från samtidighetsprincipen I ASME Separat krav (särskilt angivet) Det undre segementet I en kompositolerans är frikopplat från samtidighetsprincipen. 16

17 ISO - Oberoendeprincipen två separata krav ASME - Samtidighetsprincipen kraven ska innehållas med en och samma inpassning 17

18 Lägekrav på två hål (grupp) Profilkrav på två ytor, en i varje ände 18

19 ISO Inbördes läge mellan de två hålen med orientering mot A. De två ändplanen, vinkelräta mot A och riktiga till sin form var för sig 19

20 ASME Inbördes läge mellan de två hålen och ändplanen med orientering mot A. Läget på elementen i förhållande till varandra omfattas. Parallellitet mellan ändplan, deras form och detaljens längd omfattas indirekt. 20

21 ISO undantag? Vid måttjämkning på referenser omfattas toleranskraven av samtidighetsprincipen 21

22 ISO elementprincipen, påverkar kravens omfattning 22

23 ISO koppla samman element 23

24 Fallgropar I PC-DMIS FCF använder sig av samtidighetsprincipen Krav utvärderas med gemensam inpassning 24

25 Legacy ingen samtidighetsprincip 25

26 Lägeriktighet i ASME Används för storlekselement (feature of size) Toleransområdet tillämpas på ett medelement (centrumlinje, mittpunkt, medelplan osv.) 26

27 Lägeriktighet i ISO Används för storlekselement (feature of size) Kan används på verkliga ytor för att indikera att de är plana. (Förenklat ritsätt) 27

28 Lägeriktighet - slutsats ISO en smula otydlig, ger sämre inramning av tillämpningen ASME tydlig, koncist inramad 28

29 Fallgrop lägeriktighet på plan yta (ISO) FCF utvärderar mittpunkt/centrumlinje Utvärdera lägeriktighet på plana ytor som Ytprofil 29

30 Profiltolerans i ASME En yta/kurva bestående av en form eller av ett eller flera element 30

31 Profiltolerans i ISO En verklig yta/kurva eller ett element Sammanhängande ytor/kurvor med CZ En härledd yta/kurva 31

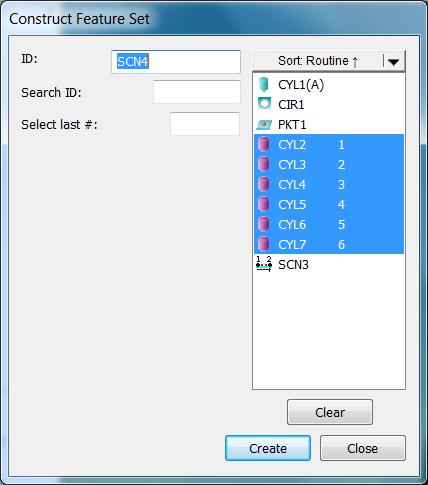

32 Fallgrop yt eller linjeprofil på geometriskt element Mätning i fel punkter skapar avvikelser Bilda set av punkter, eller använd scanning Om punktlägena varierar behövs CAD-modell och sök nominella vid körning av mätprogram 32

33 Återvändsgränd En härledd yta/kurva Saknas beskrivning av hur centrumlinjen ska härledas och kravet utvärderas. Metodik utvärdera skärningspunkter, mät ytprofil mot CAD-modell 33

34 Grundläggande skillnader som påverkar många detaljer ASME tydlig, begränsad ISO flexibel, svår att överblicka ISO GPS-standarder utvecklas vidare 34

35 ISO på gång Nytt steg i GPS-kedjan kommer att underlätta 35

36 Symbolerna ser likadana ut och betyder olika saker Använd standarder aktivt 36
