Floda Garveri, Kusebacka 2:1 (del av), Lerums kommun Efterbehandling av blyförorenade massor kring punkt 1106 Slutrapport

Transkript

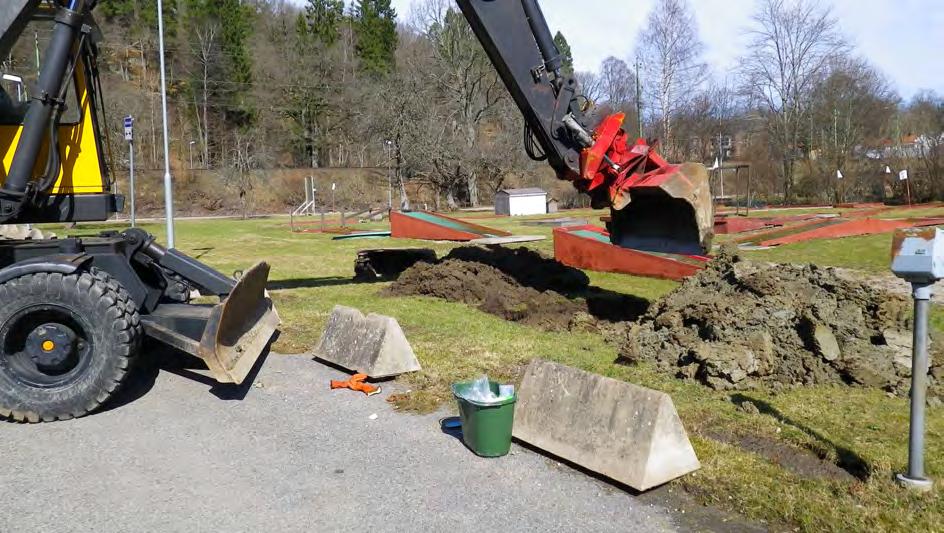

1 Provgropsgrävning vid Floda Garveri, , Provgrop Minigolfbanorna är idag borttagna. PM Floda Garveri, Kusebacka 2:1 (del av), Lerums kommun Efterbehandling av blyförorenade massor kring punkt 1106 Slutrapport Upprättad av: Viktoria Lundborg, Lundborgs miljökonsult Kvalitetsgranskad av: Ellen Samuelsson, NCC Teknik

2 Floda Garveri, Innehåll 1 Uppdraget Bakgrund Fastigheten och efterbehandlingsområdet Utförda undersökningar Föroreningssituation innan sanering Mätbara åtgärdsmål Organisation Myndighetskontakter Genomförande av entreprenad och miljökontroll Måluppfyllelse... 8 Bilagor 1. Journal över transporter 2. Följesedel mottagningsstation 3. Analysprotokoll för jord och grundvatten, Eurofins Environment Ritningar A2. Plan över vilka provtagningspunkter som överskrider riktvärden A3. Schaktplan inklusive kvarlämnad restförorening 2(9)

3 Floda Garveri, Uppdraget Lundborgs miljökonsult har på uppdrag av Skallsjö Ängar AB upprättat följande slutrapport avseende schakt i förorenade massor på del av fastigheten Kusebacka 2:1, Floda garveri, i Lerums kommun. Länsstyrelsen i Västra Götalands län är tillsynsmyndighet och mottagare för slutrapporten. 2 Bakgrund 2.1 Fastigheten och efterbehandlingsområdet Floda Garveri ligger utmed Säveån i Floda, Lerums kommun, ca 3 mil nordost om Göteborg, se figur 2.1. Fastigheten Kusebacka 2:1 är m2, se figur 2.2 nedan. Det nu aktuella efterbehandlingsområdet är beläget inom den norra delen av fastigheten, norr om den stora garveribyggnaden från 1934, vid provpunkt 1106, se ritning A2. Fig 2.1 Översiktskarta. Floda samhälle markerat med nr 1 på kartan. Fig 2.2 Karta över Floda. Undersökningsområdet markerat med röd streckad linje. 2.2 Utförda undersökningar Lundborgs miljökonsult har på uppdrag av Skallsjö Ängar AB under våren 2011 utfört en kompletterande miljöteknisk provtagning vid Floda garveri i Lerums kommun, fastigheten Kusebacka 2:1. Syftet med undersökningen har varit att ta reda på om och i vilken omfattning fastigheten är förorenad. Resultatet från undersökningen har presenterats i ett PM som har delgivits Länsstyrelsen, Inom Kusebacka 2:1 och dess grannfastigheter österut, Uddared 1:14, 1:65 och Floda 3:25 har tidigare ett antal miljötekniska markundersökningar utförts: WSP, Uddared 1:14 och 1:65, Åtgärdsutredning, förorenad mark, WSP, Uddared 1:14, 1:65, 3;25 och Kusebacka 2:1, Lerums kommun, Fördjupad miljö- och hälsoriskbedömning, WSP, Uddared 1:65, 3;25 och Kusebacka 2:1, Lerums kommun, PM, Förenklad riskbedömning, WSP, Uddared 1:65, 3;25 och Kusebacka 2:1, Lerums kommun, Rapport, Översiktlig och kompletterande miljöteknisk markundersökning, Lundborgs miljökonsult, 2011, PM, Floda Garveri, Kusebacka 2:1, Lerums kommun, Resultat av kompletterande miljöteknisk provtagning 3(9)

4 Floda Garveri, Föroreningssituation innan sanering Allmänt Resultatet från de undersökningar som utförts inom fastigheten visar att föroreningsnivån inom fastigheten Kusebacka 2:1 är generellt sett låg med tanke på den omfattande garveriverksamhet som bedrivits där sedan andra hälften av 1800-talet. Inga större sammanhängande föroreningar i jord har upptäckts inom fastigheten. De föroreningar som identifierats återfinns framför allt i den södra delen av fastigheten längs strandkanten mot Säveån, se Lundborgs miljökonsult, I den norra delen av fastigheten, norr om den stora garveribyggnaden från 1934, återfanns innan sanering endast en lokal blyförorening kring provpunkt Det är denna förorening som nu sanerats Beskrivning av blyförorening kring provpunkt 1106 I den norra delen av fastigheten, runt punkt 1106, se ritning A2, återfanns innan sanering förhöjda halter av bly i jorden. Totalt analyserades 4 stycken jordprover från provgroparna 1106 A-D på laboratorium. Halterna av bly varierade mellan 87 och 320 mg/kg TS med en medelhalt på 180 mg/kg TS. Halterna överskred därför det generella riktvärdet för KM, 80 mg/kg TS (Känslig Markanvändning), samt till del det platsspecifika riktvärdet för bostäder och handel, 190 mg/kg TS. Samtliga halter underskred dock det generella riktvärdet för MKM, 400 mg/kg TS (Mindre Känslig Markanvändning). Föroreningen bedömdes vara ca 0,3 m mäktig och avgränsas av underliggande lerlager samt provpunkter utan påträffade föroreningar i samtliga riktningar. Grundvattennivån ligger djupare än föroreningen och påträffas på ca 1 m djup. Den exakta utbredningen var inför saneringen okänd, men föroreningar hade konstaterats inom ett 150 m 2 stort område. Om föroreningen sträcker sig ända till provpunkter som har konstaterats vara rena kan området vara upp till m 2 stort. Föroreningens ursprung är inte känt, men förefaller inte ha något samband med garveriverksamheten. 3 Mätbara åtgärdsmål Följande mätbara åtgärdsmål gäller för aktuell del av fastigheten: Massor inom åtgärdsområdet, dvs den nordöstra delen av fastigheten Kusebacka 2:1, skall underskrida det generella riktvärdet för Känslig Markanvändning, KM. Föroreningshalter i de massor som återförs till området ska underskrida det generella riktvärdet för Känslig Markanvändning, KM. 2 Lundborgs miljökonsult, 2011, PM, Floda Garveri, Kusebacka 2:1, Lerums kommun, Resultat av kompletterande miljöteknisk provtagning 4(9)

5 Floda Garveri, Organisation Fastighetsägare: Skallsjö Ängar AB (Org.nr: ) Götaforsliden 13 Kontaktperson: Mölndal Christer Harling, Skallsjö Ängar AB Miljökontrollant Entreprenör: Transportör Avfallsmottagare Tillsynsmyndighet Viktoria Lundborg, Lundborgs Miljökonsult JP Entreprenad & Bilservice i Floda AB Ekebacken Transport AB Lerums kommun, Hultet, Claes Pehrsson Länsstyrelsen i Västra Götalands län, Maria Gustafsson 5 Myndighetskontakter En anmälan om efterbehandling enligt 28 i förordningen (1998:899) om miljöfarlig verksamhet och hälsoskydd, daterad , inlämnades till Länsstyrelsen i Västra Götaland i juni Ett beslut från Länsstyrelsen erhölls (D. nr ). Skallsjö Ängar AB inlämnade en ansökan om förlängd tid för inkommande av slutrapport. Detta eftersom arbetet fördröjdes på grund av hög arbetsbelastning hos entreprenören. I ansökan föreslogs att slutrapporten inlämnas Länsstyrelsen godkände anmälan Muntlig avstämning med Länsstyrelsen avseende resultatet från efterbehandlingen utfördes Genomförande av entreprenad och miljökontroll 6.1 Schakt, transport, mottagning och miljökontroll Saneringsarbetet utfördes i två omgångar under sammanlagt tre dagar i november Inför första omgången, , markerades ett 10x15 m stort område kring de provpunkter som vid undersökningarna visat sig vara förorenade (1106 A-D), se ritning A3. Massor inom detta område från markytan och ned till lerlagret schaktades upp med hjälp av grävmaskin och lades direkt på lastbilsflak för transport till godkänd mottagare, Hultets Återvinningscentral, Lerums kommun. Under första omgången fraktades totalt ca 63 m 3 massor jord från fastigheten till mottagningsanläggningen, se transportdokument och följesedel från återvinningscentral i bilaga 1 och 2. För foto från området efter saneringsomgång 1, se figur (9)

6 Floda Garveri, Figur 6.1 Schaktgrop efter avslutad schakt omgång 1, I bakgrunden syns den gamla garveribyggnaden. Närmast schaktvägg är Vägg 2. Minigolfbanorna är borttagna. Miljökontroll utfördes efter den första saneringsomgången, , genom provtagning av jord med samlingsprov, bestående av 5 delprov per ca 10 löpmeter schaktvägg och ca 100 m 2 schaktbotten. Delproverna togs ut väl spridda i olika delar av schaktytan för att sedan slås samman och blandas väl. Totalt togs 4 samlingsprover i schaktväggarna (V1 V4), och 2 samlingsprover i schaktbotten (B1 och B2). Se ritning A3 för placering av prover och figur 6.2 för ett foto från schaktvägg. Proverna analyserades med avseende på bly på det ackrediterade laboratoriet Eurofins Environment AB, se analysrapporter i bilaga 3. Figur 6.2. Schaktvägg efter omgång 1, (9)

7 Floda Garveri, Då analysresultat från samlingsprov i schaktväggar visade att halter fortsatt överskred mätbart åtgärdsmål utökades schaktområdet till ett 20x30 m stort område, se ritning A3. Under omgång 2, och , schaktades massor inom det utökade området från markytan och ned till lerlagret och lades direkt på lastbilsflak för transport till Hultets återvinningscentral. Under andra omgången fraktades totalt ca 193 m 3 massor jord från fastigheten till mottagningsanläggningen, se transportdokument och följesedel från återvinningscentral i bilaga 1 och 2. Två olika lastbilsflak användes för att transportera massorna från garveriet till Hultet, men mängden på flaket var 9 m 3 vid varje transport såsom beskrivs i bilaga 1. Miljökontroll utfördes efter omgång 2, , genom provtagning av jord med samlingsprov, bestående av 5 delprov per ca 10 löpmeter schaktvägg och ca 100 m 2 schaktbotten. Totalt togs 10 samlingsprover i schaktväggarna (V11A-C, V12A-B, V13A-C och V14A-B) och ytterligare 5 samlingsprover i schaktbotten (B3 Botten 7). Se ritning A3 för placering av prover. Proverna analyserades med avseende på bly på det ackrediterade laboratoriet Eurofins Environment AB, se analysrapporter bilaga 3. Resultaten från samtliga miljökontrollprovtagningar presenteras i tabell 6.1 nedan. Tabell 6.1. Analysresultat från samtliga jordprover tagna i schaktvägg och botten vid efterbehandling av blyförorening, (V=Vägg, B=Botten). Fetmarkerad text innebär att halt överskrider det mätbara åtgärdsmålet, det generella riktvärdet för Känslig Markanvändning, KM (Naturvårdsverket, 2009)avseende bly. Schaktvägg Omgång 1 KM V1 V2 V3 V4 Bly (mg/kg TS) Schaktbotten B1 B2 Omgång 1 Bly (mg/kg TS) Schaktvägg Omgång 2 V11A V11B V11C V12A V12B V13A V13B V13C V14A V14B Bly ,6 17 (mg/kg TS) Schaktbotten B3 B4 B5 B6 B7 Omgång 2 Bly (mg/kg TS) Enligt de kontrollprover som tagits i schaktväggar konstateras att det mätbara åtgärdsmålet är uppfyllt i tre av fyra schaktväggar. I schaktvägg 11 är dock halterna fortsatt något förhöjda och överskrider det mätbara åtgärdsmålet. Medelhalten av bly för dessa tre prover är 95 mg/kg TS. Samtliga prover från schaktbotten underskrider det mätbara åtgärdsmålet. Då dessa analysresultat erhållits delgavs de Länsstyrelsen och en muntlig avstämning med Länsstyrelsen utfördes angående analysresultaten. Efter avstämningen med Länsstyrelsen avslutades efterbehandlingen. Schaktområdet kommer därefter att återfyllas med bergkross och asfalteras. 7(9)

8 Floda Garveri, Restförorening Schaktvägg 11, där resultatet av kontrollprover överskrider det mätbara åtgärdsmålet, gränsar mot en parkering som är asfalterad, se ritning A3. På andra sidan parkeringen, som är 17 m bred, utfördes vid den miljötekniska markundersökningen 3, provtagning i två provgropar, punkt 1107 och Analysresultatet från dessa provgropar visar på halter underskridande det generella riktvärdet för KM och därmed det mätbara åtgärdsmålet. Den restförorening som nu lämnas under parkeringen mellan schaktområdet och punkt 1107 och 1113 kan därför anses vara avgränsad. Restföroreningen har uppskattats till att sträcka sig ut under halva parkeringen, d v s ca 15x30 m, se skiss på ritning A3. Mäktigheten på föroreningen är sannolikt 0,3 m såsom i resten av schaktområdet. 6.3 Hantering av risker under och efter åtgärden Miljökontrollen avseende omgivningspåverkan har i detta projekt endast omfattat visuell kontroll av att tillräckliga skyddsåtgärder vidtogs under arbetet. Miljökontrollen omfattade även kontroll av transportdokumentation och mottagningskvitton. Påverkan på närboende från buller och damning från saneringsarbetet och transporter bedöms ha varit ytterst begränsad. Miljökontrollen omfattar även kontroll av förekomst av vatten i schaktet. Då ingen pumpning och infiltration av schaktvatten har utförts har heller ingen efterkontroll utförts. Sammanfattningsvis bedöms omgivningspåverkan från saneringsarbetet genom störningar, föroreningsspridning eller utsläpp ha varit ytterst begränsad. 7 Måluppfyllelse 7.1 Föroreningssituationen efter genomförd åtgärd Sammanfattningsvis bedömer Lundborgs miljökonsult att schaktning och hantering av massor har utförts på ett korrekt sätt och i enighet med inlämnad anmälan, samt Länsstyrelsens beslut angående anmälan. Majoriteten av de massor med föroreningshalter över det mätbara åtgärdsmålet bedöms ha schaktats bort från saneringsområdet eftersom uppmätta föroreningshalter i tre av fyra schaktväggar samt i schaktbotten underskrider tillämpat riktvärde. Samtliga uppschaktade massor har tagits omhand på ett miljömässigt godtagbart sätt vid Hultets återvinningscentral. I anslutning till schaktvägg 11, i den sydvästra delen av området, har en restförorening kvarlämnats, se ritning A3 för uppskattad utbredning. Någon provtagning av massor för återfyllning av schaktet bedöms inte vara nödvändig då, återfyllning kommer att ske med jungfruliga massor (bergkross). 7.2 Omgivningspåverkan under sanering Arbetet bedöms ha utfört på ett sådant sätt att störningar, föroreningsspridning och utsläpp i samband med saneringen har förekommit i ytterst begränsad omfattning. Genom att anlita en mottagningsanläggning för förorenade massor i nära anslutning till saneringsområdet har även utsläpp från transporter kunnat hållas relativt låga i projektet. Även massor för återfyllning har hämtats relativt lokalt och därför genererat låga utsläpp. 3 Lundborgs miljökonsult, 2011, PM, Floda Garveri, Kusebacka 2:1, Lerums kommun, Resultat av kompletterande miljöteknisk provtagning 8(9)

9 Floda Garveri, Behov av uppföljande kontroll av restförorening Någon uppföljande miljökontroll efter genomförd sanering har inte bedömts som nödvändig då restförorening är belägen under hårdgjord yta och sannolikt över grundvattennivåns yta. 7.4 Behov av administrativa åtgärder Efter avslutade saneringsåtgärder bedöms det inte finnas något behov av några administrativa åtgärder. Lidköping, Viktoria Lundborg Lundborgs miljökonsult 9(9)

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38 Bilaga A1, Floda Garveri, Provtagningsplan, Skruvborrning nr 1-7 gjord vid undersökning 2006 (WSP) Provgrop nr gjord vid undersökning 2011

39 Slutrapport, Floda Garveri, feb 2012 Ritning A3 Schaktområde inklusive restförorening V12B V13A V12A B4 V13B Omgång 2 B3 V11A V2 B1 V3 B5 V13C V11B V1 B2 V4 B7 B6 V14A Omgång 1 Restförorening Uppskattad utbredning V11C V14B Schakt omgång 1 Schakt omgång 2 V1 etc B1 etc Kontrollprov i schaktvägg Kontrollprov i schaktbotten Avgränsning av schaktbotten för provtagning Möjlig utbredning av restförorening OBS, ritning ej skalenlig, men ca 1:500 i A4.
