KISTOCK DATALOGGER KT 220 / KH 220 / KTT 220

Transkript

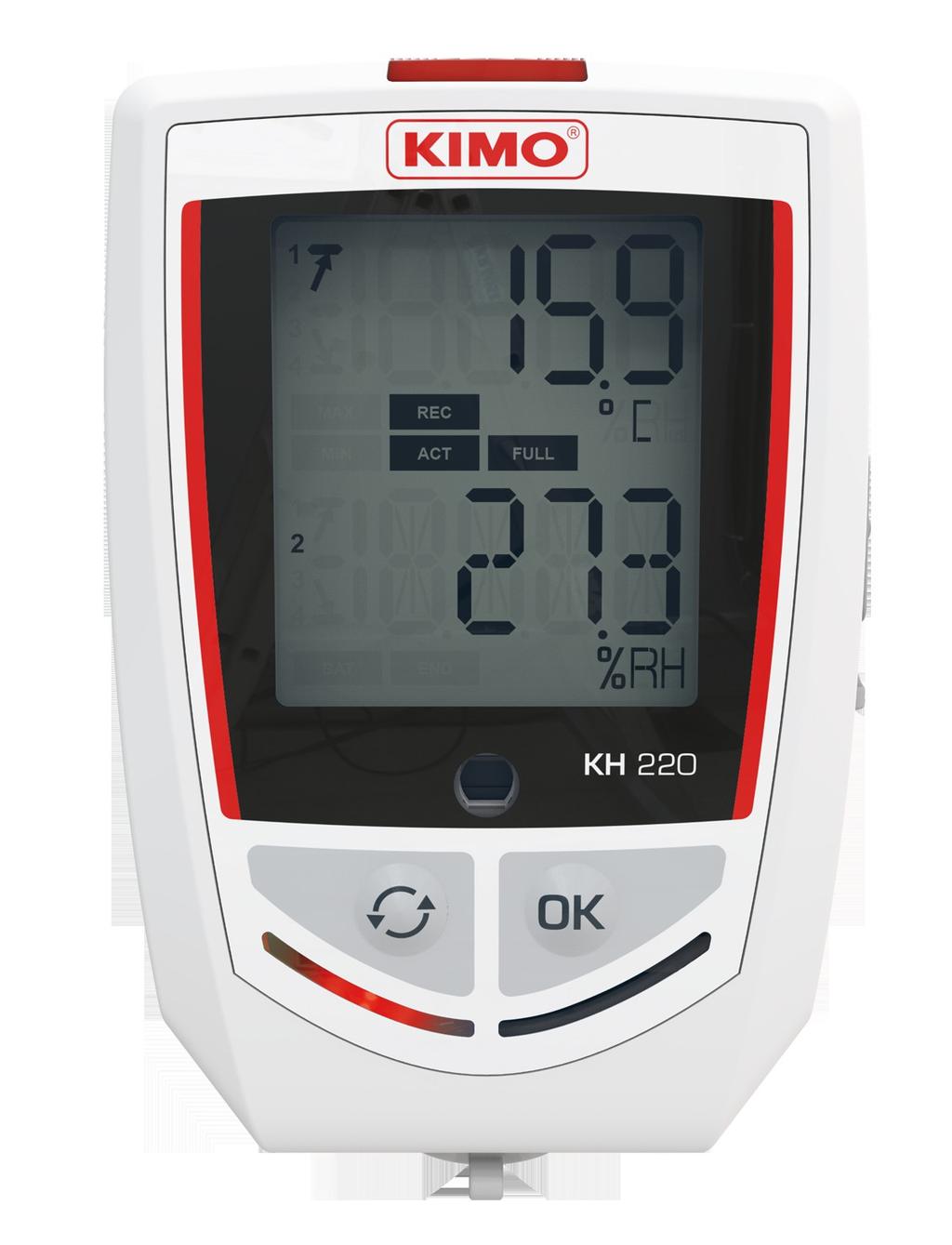

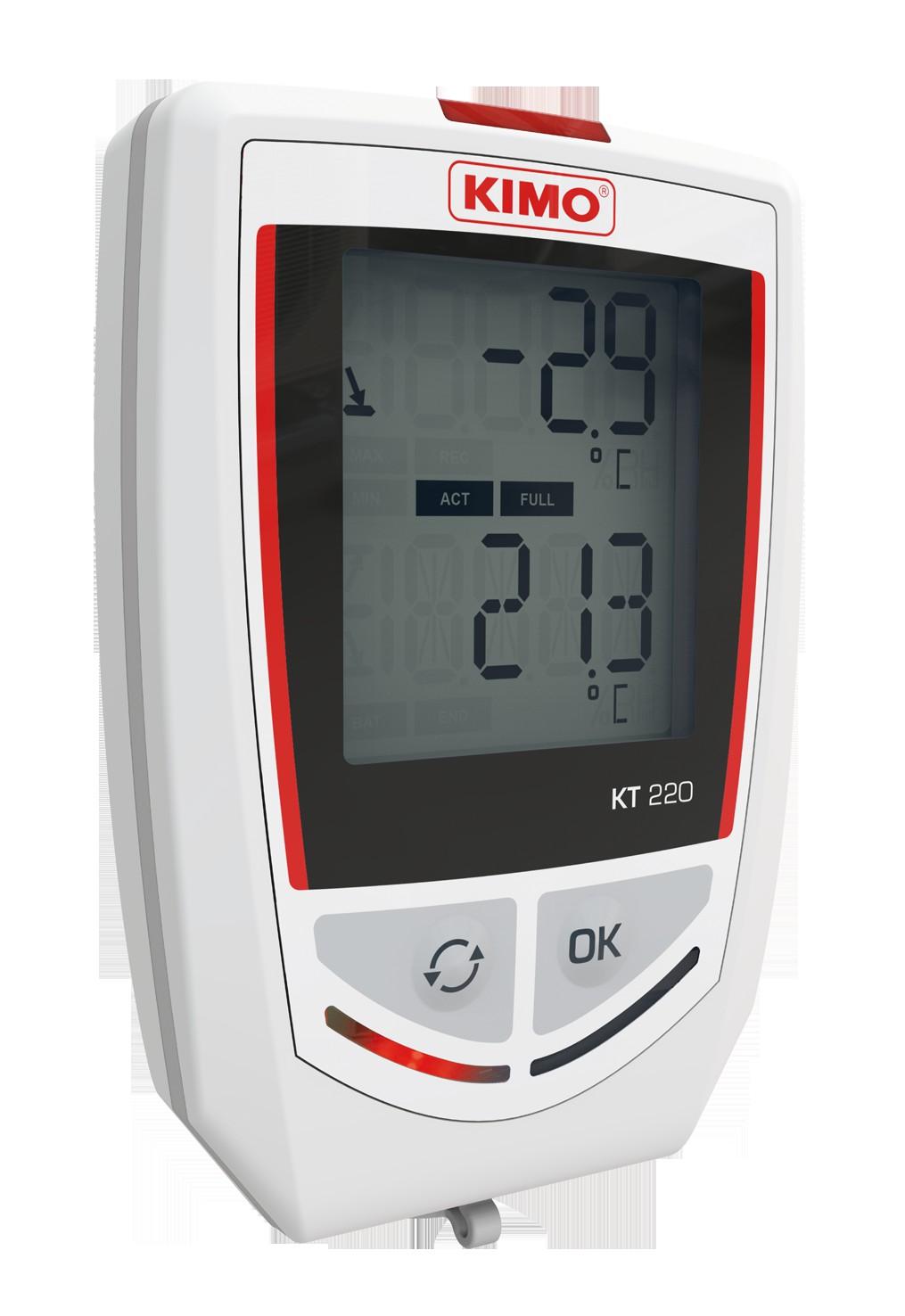

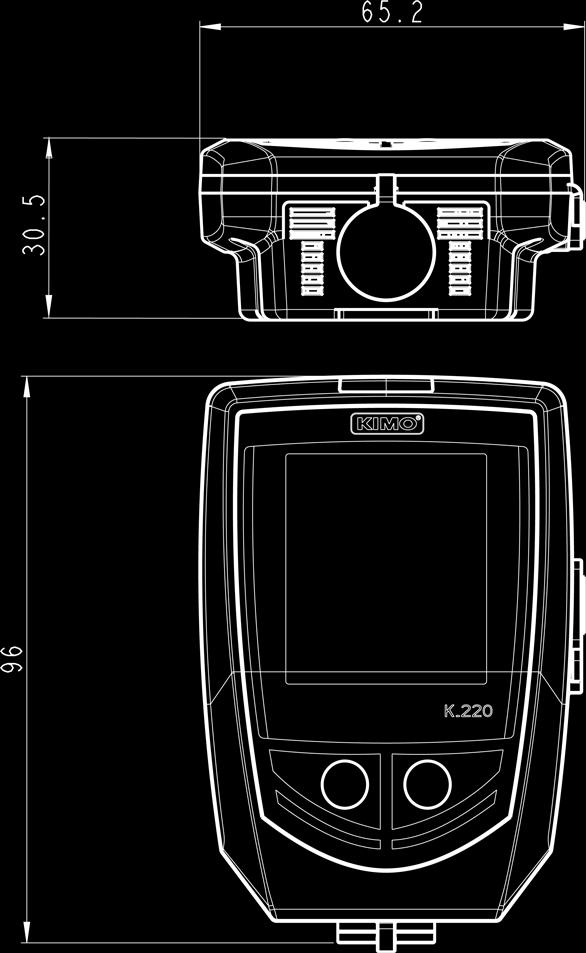

1 Mätinstrument för Industri & VVS Tryck Luftflöde Ljud Varvtal Rökgas Vibration Avstånd Inspektion Läcksökning KISTOCK DATALOGGER KT 220 / KH 220 / KTT 220 / Fukt / Ljus / Ström Spänning / Pule / Vätsketryck FÖRDELAR Med eller utan display Kostnadsfri mjukvara för konfiguration och databehandling Avancerad mjukvara för databehandling och presentation som tillval Minneskapacitet för mätpunkter Snabb nedladdning av mätdata (8 000 mätpunkter/s) Upp till 5 simultant loggningsbara parametrar 2 inställbara larm för varje kanal 2 rader LCD-display Magnetfäste ÖVERSIKT Beteckning Display KT O Ja KT N No KH O Ja KH N No KTT O Ja KTT N No Intern sensor Extern sensor Antal Typ Antal 3, Fukt, Ljus - Parametrar Typ Ingång för, fukt, ström, spänning, puls, universalgivare* vätsketryck, fukt, ström, spänning, puls, vätsketryck, ljus 2 Ingångar fär termoelement HÖLJE Storlek 93.2 x 65.2 x 30.5 mm Vikt 5 g Display 2 rader LCD Storlek på display: 39 x 34 mm (modeller med display) 2 lysdioder (röd och grön) * Se kompatibla givare på sida 3. ** Med termoelementgivare anslutna. Antal mätpunkter Kontroll OK-knapp Select-knapp Material Anpassat för livsmedelsindustri ABS-hölje Strömförsörjning AA lithium 3.6 V batteri Skyddsklass IP 65: KT 220 IP 54: KTT 220** IP 40: KH 220 PC-kommunikation micro USB-ingång Driftsmiljö Luft och neutrala gaser Luftfuktighet: %RH Max höjd ö.h.: 2000 m

2 TEKNISKA DATA Enheter Upplösning KT 220 KH 220 KTT 220 C, F, Ctd, Ftd, %RH, mv, V, ma, A, bar C, F, Ctd, Ftd, %RH, lux, fc, mv, V, ma, A, bar C, F 0. C, 0. F, 0. %RH, mv, 0.00 V, 0.00 ma, 0. A, 0. bar 0. C, 0. F, 0. %RH, lux, 0. fc, mv, 0.00 V, 0.00 ma, 0. A, 0. bar 0. C, 0. F Anslutning till dator Ingång för givare Micro USB-anslutning (hona) universal-ingång2 universal-ingång2 2 ingångar för termoelement (K, J, T, N, S) Intern sensor, fukt, ljus Typ av sensor NTC : NTC Fukt: kapacitiv Ljus: fotodiod Termoelement Från C : C Fukt: %RH Light: lux K: C J: C T: C N: C S: C ±0.4 C (-20 C<T<+70 C) ±0.8 C (övrigt område) : Från -20 to 0 C: ±(2% av mätvärdet +0.6 C) Från 0 till 30 C: ± 0.5 C Från 30 till 70 C: ±.5 % av mätvärdet Fukt: K, J, T, N: Från -200 till 0 C : ±0.4 C ± 0.3 % av mätvärdet Från C : ±0.4 C S: ±0.6 C Mätområde Noggrannhet3 Noggrannhet (Repeterbarhet, linjäritet, hysteres): ±2% RH (5 C C) Fabrikens kalibrerade osäkerhet: ±0.88 %RH beroende: ±0.04 x (T-20) %RH (T 5 C eller T 25 C) Ljus: ± 0 % av mätvärdet +0 lux Larm 2 inställbara larm på varje kanal Mätfrekvens Från sekund till 24 timmar Driftstemperatur C Från -20 C C Lagringstemperatur C Batterilivslängd Europeiska direktiv -20 C C 4 år4 20/65EU RoHS II ; 202/9/EU WEEE ; 2004/08/EC EMC ; 2006/95/EC Vissa enheter är bara tillgängliga med externa givare. se tillgängliga givare på sida 3. 3 Angivna noggrannheter har fastställts I laboratoriemiljö och kan garanteras med motsvarande förutsättningar, eller med kompensation enligt kalibreringscertifikat. 4 Vid mätning var 5:e minut och vid 25 C 2 DIMENSIONER (mm) KT 220 / KH 220 DIMENSIONER FÖR MONTERINGSPLATTA (mm) KTT 220 Från sidan Framifrån

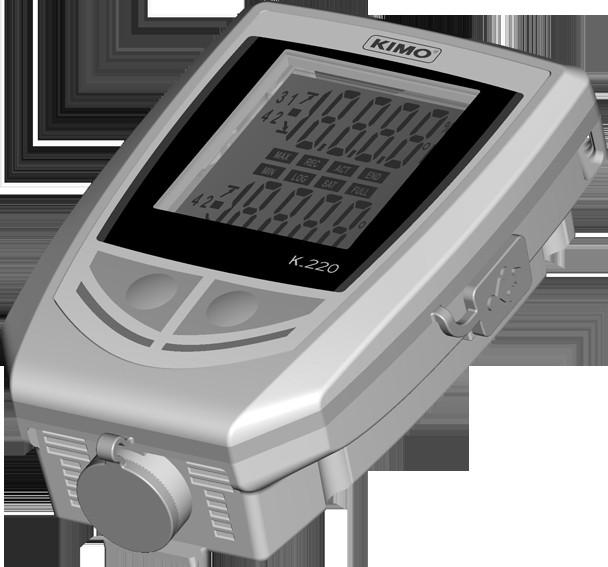

3 ANSLUTNINGAR KT 220 / KH 220 KTT 220 Micro USB (hona) Ingång för universalgivare TILLGÄNGLIGA GIVARE OCH KABLAR Relativ luftfuktighet och temperatur (med eller utan kabel) NTC temperaturgivare Ström-, spänning- och pulskablar Tångamperemätare Relativt tryck 0-0 bar Termoelementgivare (KTT220) Mer information om givare finns i separata datablad. Micro USB (hona) 2 ingångar för termoelement

4 LOGGNING 5 metoder för loggning KISTOCK kan lagra värden i olika lägen: ''Standard'' I detta läge sparas aktuella värden vid ett givet intervall. ''Minimum'', ''Maximum'' och ''Medel'' lagrar det beräknade minimum, maximum eller medelvärdet under ett givet intervall. I dessa lägen anges både lagringsintervall och mätintervall. ''Övervakning'' I detta läge lagras mätvärden med ett specificerat tidsintervall vid ej överskridna gränsvärden och med ett annat tidsintervall vid överskridet gränsvärde. (Tidsintervall vid larm kan t.ex anges till 0 sekunder och vid normala förhållanden till 30 minuter.) Det går även att lagra non-stop (''loop'' lagringsläge). De äldsta värdena skrivs över. 4 sätt att starta loggning När inställningarna är klara kan loggning startas genom något av följande: Med fördröjd start (enligt inställda värden för datum och klockslag) Med mjukvaran Med knapptryckning Med online-mätning. Data skickas och visas direkt på PC i mjukvaran Kilog. 6 sätt att stoppa loggning Enligt inställda värden för datum och klockslag (om loggning startades på detta sätt) Enligt fördefinierad tidsrymd Enligt fördefinierat antal mätpunkter Om minnet blir fullt (och loop-funktionen är inaktiv) Med mjukvaran Genom att hålla inne OK-knappen i 5 sekunder (om detta alternativ aktiverats i mjukvaran). DISPLAY END Loggningen är avslutad. REC Mätpunkt registreras. Blinkande: Mätserien har inte startats. FULL Blinkar långsamt: Minnet är 80-89% fullt Blinkar snabbt: Minnet är 90-99% fullt Fast sken: Minnet är fullt BAT Fast sken: Batteriet urladdat. ACT Aktuellt mätvärde MIN MAX Visar min- och maxvärden för aktuell kanal. Visar att loggern har larmat: Pil uppåt betyder att övre gränsvärde överskridits och pil nedåt betyder att nedre gränsvärdet underskridits i Celsius. i Fahrenheit. Relativ fukt (KH 220). 2 Indikerar vilken kanal som visas. 3 4

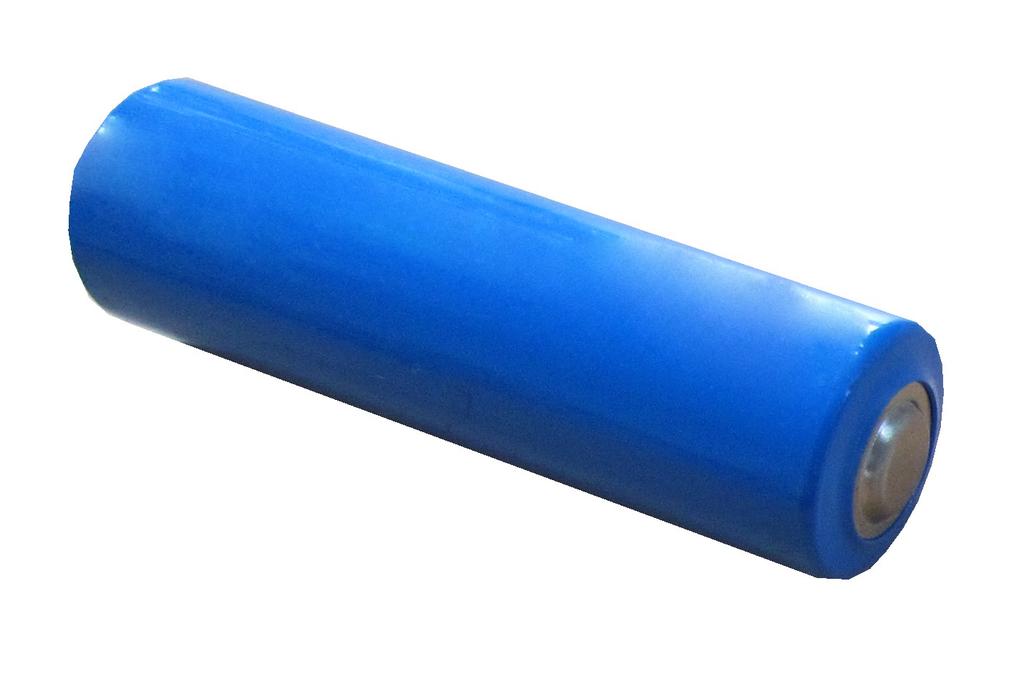

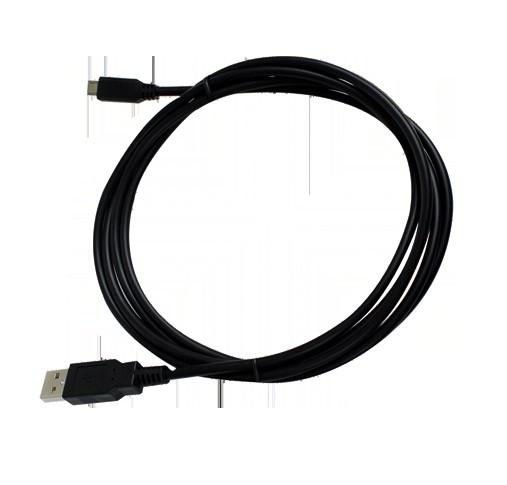

5 MJUKVARA KILOG LITE: Kostnadsfri mjukvara nedladdnigsbar från För konfigurering och enkel presentation av mätdata. MONTERING KT 220, KH 220 och KTT 220 KISTOCK är utrustade med kraftiga magneter för enkel montering. KILOG: Mjukvara för konfigurering och avancerad presentation, analys och dokumentation av mätdata. Magnetfäste Ref. KILOG-3-N Komplett med mjukvara + USB-kable, Ref. KIC-3-N TILLBEHÖR Tillbehör Produktkod AA lithium-batteri KBL-AA Väggfäste med hänglås KAV-220 Förlängningskabel för givare 5 meter polyuretankabel med mini-din anslutningar OBS: Upp till 5 förlängningskablar kan kopplas samman för 25 meters kabellängd. KRGB-5 Datainsamlare Med minneskapacitet för 20 miljoner mätvärden. Kan samla in mätdata från flera olika loggrar. KNT-320 USB micro USB-kabel för anslutning av logger till PC BYTE AV BATTERI Med upp till 4 års* batterilivslängdgaranteras kontinuerlig loggning under lång tid. För att byta batteriet: CK-50 Hals/handrem KDC Använd skruvmejsel för att för att lossa de fyra skruvarna på baksidan av loggern. Ta isär höljet och ta ut de gamla batterierna. Sätt i de nya batterierna och var noga med att vända polerna rätt. Sätt ihop höljet och skruva tillbaka skruvarna. * Vid mätning var 5:e minut vid 25 C. KALIBRERING Kan beställas med kalibreringscertifikat. Vi rekommenderar årlig kalibrering i Kimos laboratorium i Göteborg. UNDERHÅLL Undvik kontakt med aggressiva lösningsmedel. Skydda instrumentet från rengöringsprodukter innehållande formalin. GARANTI KISTOCK har ett års garanti för tillverkningsfel.

6 FTang Kistock KT KH KTT 220 7/02/6 RCS (24) Périgueux Non-contractual document We reserve the right to modify the characteristics of our products without prior notice. Lämna alltid förbrukade produkter innehållande elektronik för återvinning. Kimo Instrument Sverige AB Stigbergsliden Göteborg Tel Fax info@kimo.se Återförsäljare:
