1 Användarmanual för DC Safelog Version

2 2 Användarmanual för DC Safelog 1. INNEHÅLLSFÖRTECKNING 1. Innehållsförteckning Presentation av ingående enheter Före användningen Inför användning för första gången Placering av larmet Till- och frånslag av larmet Laddning av larmet Bilaga 1: Snabbguide för handhavande av DataChassi portal/server Bilaga 2: Snabbguide för handhavande av DC mobilapplikation Kontaktuppgifter... 9

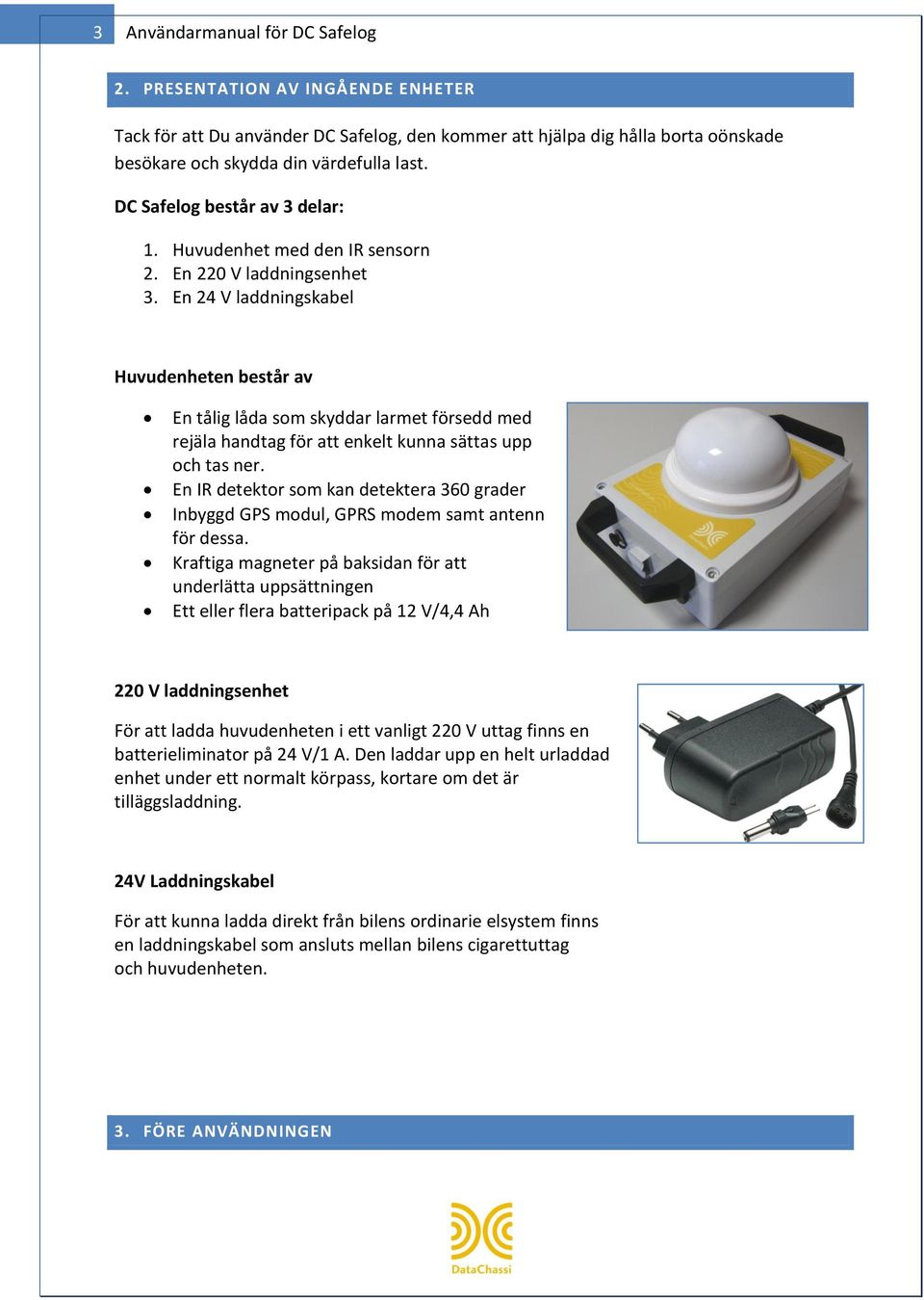

3 3 Användarmanual för DC Safelog 2. PRESENTATION AV INGÅENDE ENHETER Tack för att Du använder DC Safelog, den kommer att hjälpa dig hålla borta oönskade besökare och skydda din värdefulla last. DC Safelog består av 3 delar: 1. Huvudenhet med den IR sensorn 2. En 220 V laddningsenhet 3. En 24 V laddningskabel Huvudenheten består av En tålig låda som skyddar larmet försedd med rejäla handtag för att enkelt kunna sättas upp och tas ner. En IR detektor som kan detektera 360 grader Inbyggd GPS modul, GPRS modem samt antenn för dessa. Kraftiga magneter på baksidan för att underlätta uppsättningen Ett eller flera batteripack på 12 V/4,4 Ah 220 V laddningsenhet För att ladda huvudenheten i ett vanligt 220 V uttag finns en batterieliminator på 24 V/1 A. Den laddar upp en helt urladdad enhet under ett normalt körpass, kortare om det är tilläggsladdning. 24V Laddningskabel För att kunna ladda direkt från bilens ordinarie elsystem finns en laddningskabel som ansluts mellan bilens cigarettuttag och huvudenheten. 3. FÖRE ANVÄNDNINGEN

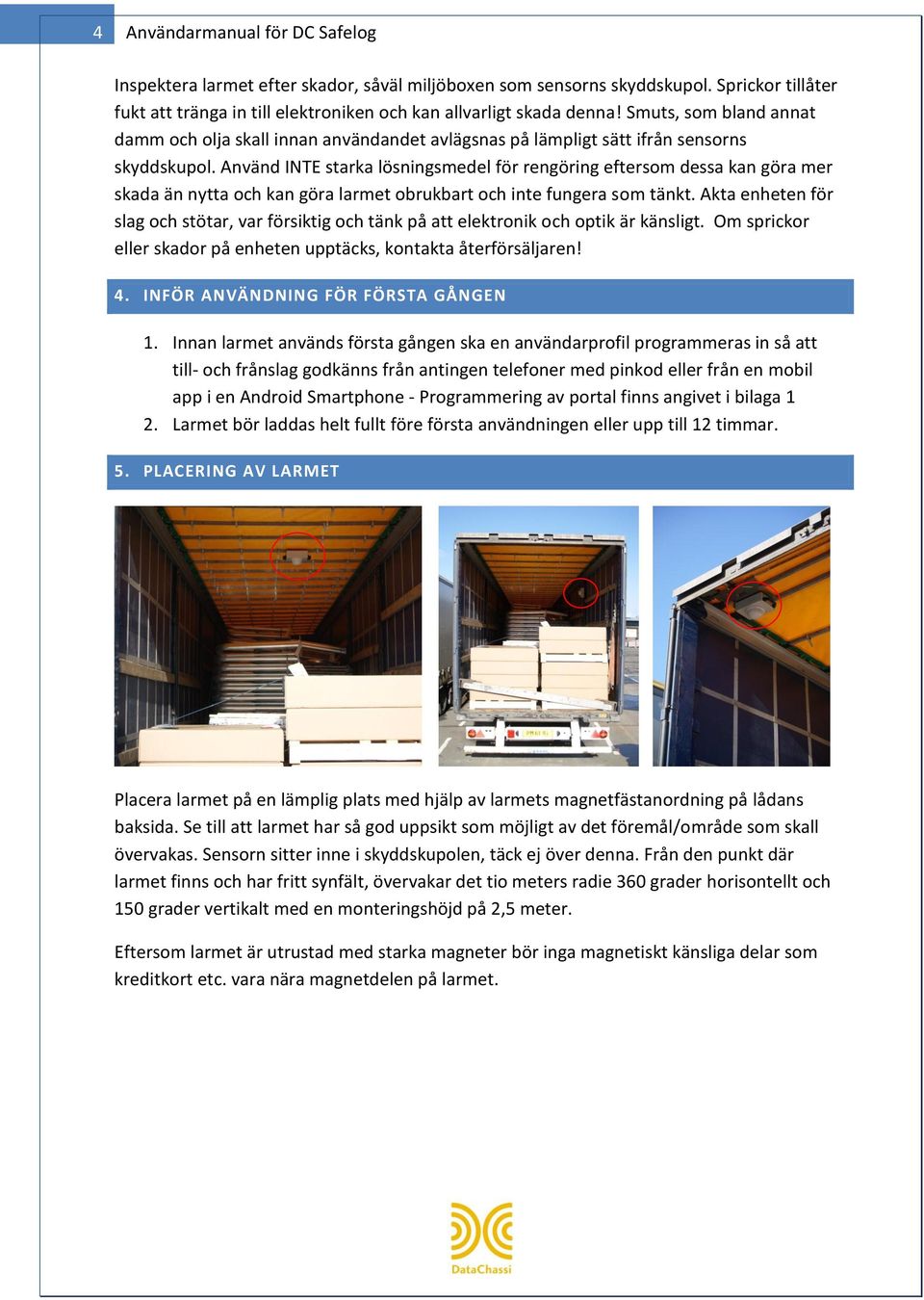

4 4 Användarmanual för DC Safelog Inspektera larmet efter skador, såväl miljöboxen som sensorns skyddskupol. Sprickor tillåter fukt att tränga in till elektroniken och kan allvarligt skada denna! Smuts, som bland annat damm och olja skall innan användandet avlägsnas på lämpligt sätt ifrån sensorns skyddskupol. Använd INTE starka lösningsmedel för rengöring eftersom dessa kan göra mer skada än nytta och kan göra larmet obrukbart och inte fungera som tänkt. Akta enheten för slag och stötar, var försiktig och tänk på att elektronik och optik är känsligt. Om sprickor eller skador på enheten upptäcks, kontakta återförsäljaren! 4. INFÖR ANVÄNDNING FÖR FÖRSTA GÅNGEN 1. Innan larmet används första gången ska en användarprofil programmeras in så att till- och frånslag godkänns från antingen telefoner med pinkod eller från en mobil app i en Android Smartphone - Programmering av portal finns angivet i bilaga 1 2. Larmet bör laddas helt fullt före första användningen eller upp till 12 timmar. 5. PLACERING AV LARMET Placera larmet på en lämplig plats med hjälp av larmets magnetfästanordning på lådans baksida. Se till att larmet har så god uppsikt som möjligt av det föremål/område som skall övervakas. Sensorn sitter inne i skyddskupolen, täck ej över denna. Från den punkt där larmet finns och har fritt synfält, övervakar det tio meters radie 360 grader horisontellt och 150 grader vertikalt med en monteringshöjd på 2,5 meter. Eftersom larmet är utrustad med starka magneter bör inga magnetiskt känsliga delar som kreditkort etc. vara nära magnetdelen på larmet.

5 5 Användarmanual för DC Safelog 6. TILL- OCH FRÅNSLAG AV LARMET När larmet är på plats kan det manövereras på följande sätt: Via en mobil app i en Android Smartphone: Se bilaga 2 Via portalen: Genom att logga in på serviceportalen kan larmet fjärrstyras, se bilaga 1 för portalens användning. 7. LADDNING AV LARMET Anslut kablaget till larmets laddningsuttag samt därefter till uttag i bil (24 volt) eller vägguttag (230 volt). Laddningen styrs elektroniskt för att förhindra överladdning eller felaktig/skadlig laddning. Batteriet är uppladdat från helt tomt läge efter cirka 6-8 timmar kortare tid om det handlar om tilläggsladdning. För att optimera batteriets livslängd se till att inte låta batteriet bli helt urladdat eller undvika laddning om temperaturen runt larmet är under noll grader. 8. BILAGA 1 SNABBGUIDE FÖR HANDHAVANDE AV DATACHASSI PORTAL/SERVER Nedan följer en snabbguide för att komma igång med användande av tjänsteportalen/ servern för uppföljning och kontroll av Datachassi s larmsystem. Uppföljning av fordonsrörelse: 1. Starta webbläsaren t.ex. MS Explorer alt. Google Chrome. 2. Skriv in webbadressen 3. Välj fliken Logga in 4. Fyll i adress och lösenord samt välj därefter Login 5. Välj någon plattform i Plattform name på Notification i Main dashboard (Om ingen ny data visas, höger klicka och välj uppdatera på menyn) 6. Skrolla ner till kartan och välj zoom med - för att öka skalan. Hantering och kontroll av larmfunktionen SafeLog: 1. Gå till Vehicle Dashboard: (plattform name) enligt ovan 2. Skrolla till rutan Subscribed applications och välj run app på raden DC Safelog 3. Aktivera resp. avaktivera larmfunktionen genom att välja Turn alarm on resp. Turn alarm off

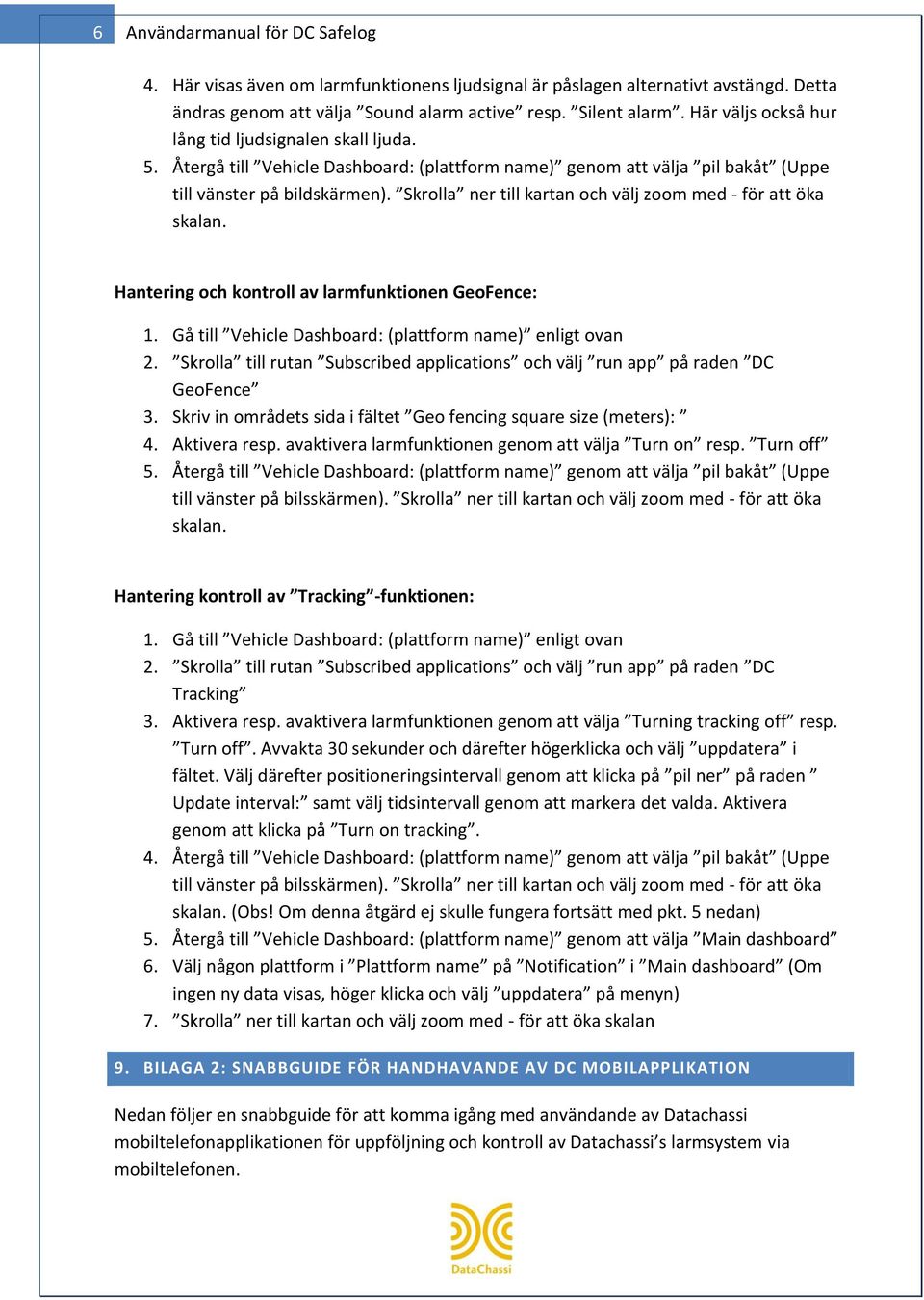

6 6 Användarmanual för DC Safelog 4. Här visas även om larmfunktionens ljudsignal är påslagen alternativt avstängd. Detta ändras genom att välja Sound alarm active resp. Silent alarm. Här väljs också hur lång tid ljudsignalen skall ljuda. 5. Återgå till Vehicle Dashboard: (plattform name) genom att välja pil bakåt (Uppe till vänster på bildskärmen). Skrolla ner till kartan och välj zoom med - för att öka skalan. Hantering och kontroll av larmfunktionen GeoFence: 1. Gå till Vehicle Dashboard: (plattform name) enligt ovan 2. Skrolla till rutan Subscribed applications och välj run app på raden DC GeoFence 3. Skriv in områdets sida i fältet Geo fencing square size (meters): 4. Aktivera resp. avaktivera larmfunktionen genom att välja Turn on resp. Turn off 5. Återgå till Vehicle Dashboard: (plattform name) genom att välja pil bakåt (Uppe till vänster på bilsskärmen). Skrolla ner till kartan och välj zoom med - för att öka skalan. Hantering kontroll av Tracking -funktionen: 1. Gå till Vehicle Dashboard: (plattform name) enligt ovan 2. Skrolla till rutan Subscribed applications och välj run app på raden DC Tracking 3. Aktivera resp. avaktivera larmfunktionen genom att välja Turning tracking off resp. Turn off. Avvakta 30 sekunder och därefter högerklicka och välj uppdatera i fältet. Välj därefter positioneringsintervall genom att klicka på pil ner på raden Update interval: samt välj tidsintervall genom att markera det valda. Aktivera genom att klicka på Turn on tracking. 4. Återgå till Vehicle Dashboard: (plattform name) genom att välja pil bakåt (Uppe till vänster på bilsskärmen). Skrolla ner till kartan och välj zoom med - för att öka skalan. (Obs! Om denna åtgärd ej skulle fungera fortsätt med pkt. 5 nedan) 5. Återgå till Vehicle Dashboard: (plattform name) genom att välja Main dashboard 6. Välj någon plattform i Plattform name på Notification i Main dashboard (Om ingen ny data visas, höger klicka och välj uppdatera på menyn) 7. Skrolla ner till kartan och välj zoom med - för att öka skalan 9. BILAGA 2: SNABBGUIDE FÖR HANDHAVANDE AV DC MOBILAPPLIKATION Nedan följer en snabbguide för att komma igång med användande av Datachassi mobiltelefonapplikationen för uppföljning och kontroll av Datachassi s larmsystem via mobiltelefonen.

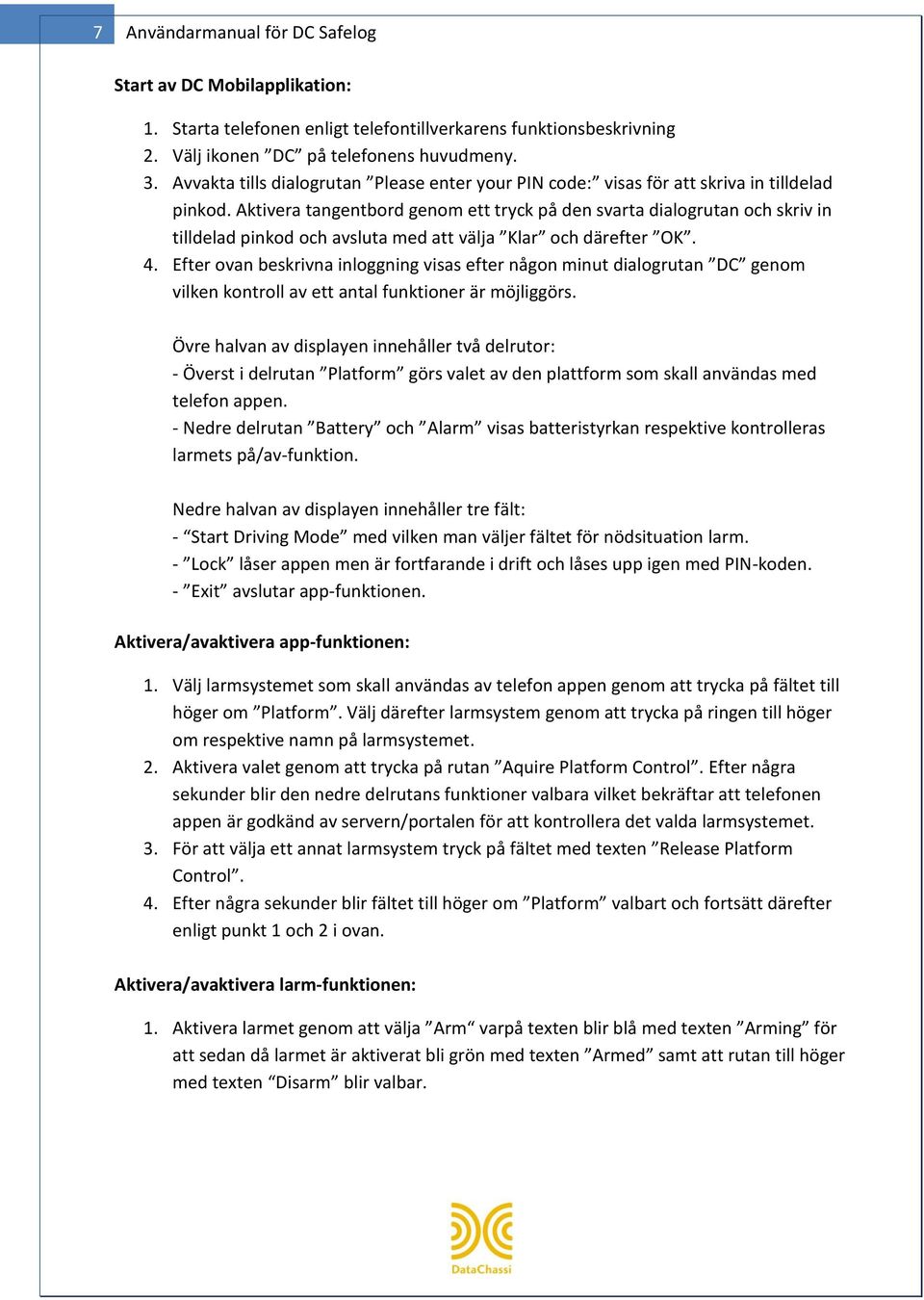

7 7 Användarmanual för DC Safelog Start av DC Mobilapplikation: 1. Starta telefonen enligt telefontillverkarens funktionsbeskrivning 2. Välj ikonen DC på telefonens huvudmeny. 3. Avvakta tills dialogrutan Please enter your PIN code: visas för att skriva in tilldelad pinkod. Aktivera tangentbord genom ett tryck på den svarta dialogrutan och skriv in tilldelad pinkod och avsluta med att välja Klar och därefter OK. 4. Efter ovan beskrivna inloggning visas efter någon minut dialogrutan DC genom vilken kontroll av ett antal funktioner är möjliggörs. Övre halvan av displayen innehåller två delrutor: - Överst i delrutan Platform görs valet av den plattform som skall användas med telefon appen. - Nedre delrutan Battery och Alarm visas batteristyrkan respektive kontrolleras larmets på/av-funktion. Nedre halvan av displayen innehåller tre fält: - Start Driving Mode med vilken man väljer fältet för nödsituation larm. - Lock låser appen men är fortfarande i drift och låses upp igen med PIN-koden. - Exit avslutar app-funktionen. Aktivera/avaktivera app-funktionen: 1. Välj larmsystemet som skall användas av telefon appen genom att trycka på fältet till höger om Platform. Välj därefter larmsystem genom att trycka på ringen till höger om respektive namn på larmsystemet. 2. Aktivera valet genom att trycka på rutan Aquire Platform Control. Efter några sekunder blir den nedre delrutans funktioner valbara vilket bekräftar att telefonen appen är godkänd av servern/portalen för att kontrollera det valda larmsystemet. 3. För att välja ett annat larmsystem tryck på fältet med texten Release Platform Control. 4. Efter några sekunder blir fältet till höger om Platform valbart och fortsätt därefter enligt punkt 1 och 2 i ovan. Aktivera/avaktivera larm-funktionen: 1. Aktivera larmet genom att välja Arm varpå texten blir blå med texten Arming för att sedan då larmet är aktiverat bli grön med texten Armed samt att rutan till höger med texten Disarm blir valbar.

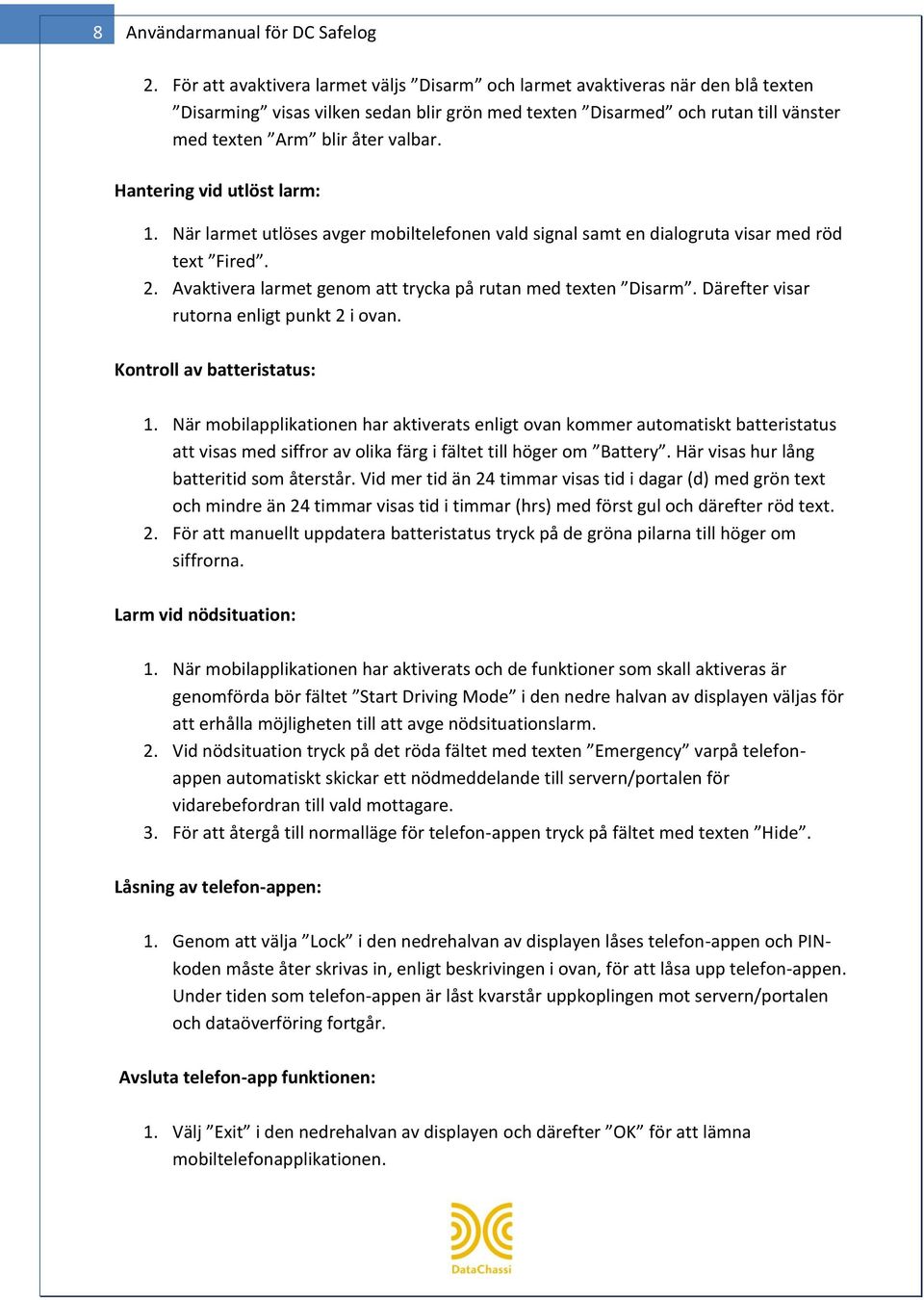

8 8 Användarmanual för DC Safelog 2. För att avaktivera larmet väljs Disarm och larmet avaktiveras när den blå texten Disarming visas vilken sedan blir grön med texten Disarmed och rutan till vänster med texten Arm blir åter valbar. Hantering vid utlöst larm: 1. När larmet utlöses avger mobiltelefonen vald signal samt en dialogruta visar med röd text Fired. 2. Avaktivera larmet genom att trycka på rutan med texten Disarm. Därefter visar rutorna enligt punkt 2 i ovan. Kontroll av batteristatus: 1. När mobilapplikationen har aktiverats enligt ovan kommer automatiskt batteristatus att visas med siffror av olika färg i fältet till höger om Battery. Här visas hur lång batteritid som återstår. Vid mer tid än 24 timmar visas tid i dagar (d) med grön text och mindre än 24 timmar visas tid i timmar (hrs) med först gul och därefter röd text. 2. För att manuellt uppdatera batteristatus tryck på de gröna pilarna till höger om siffrorna. Larm vid nödsituation: 1. När mobilapplikationen har aktiverats och de funktioner som skall aktiveras är genomförda bör fältet Start Driving Mode i den nedre halvan av displayen väljas för att erhålla möjligheten till att avge nödsituationslarm. 2. Vid nödsituation tryck på det röda fältet med texten Emergency varpå telefonappen automatiskt skickar ett nödmeddelande till servern/portalen för vidarebefordran till vald mottagare. 3. För att återgå till normalläge för telefon-appen tryck på fältet med texten Hide. Låsning av telefon-appen: 1. Genom att välja Lock i den nedrehalvan av displayen låses telefon-appen och PINkoden måste åter skrivas in, enligt beskrivingen i ovan, för att låsa upp telefon-appen. Under tiden som telefon-appen är låst kvarstår uppkoplingen mot servern/portalen och dataöverföring fortgår. Avsluta telefon-app funktionen: 1. Välj Exit i den nedrehalvan av displayen och därefter OK för att lämna mobiltelefonapplikationen.

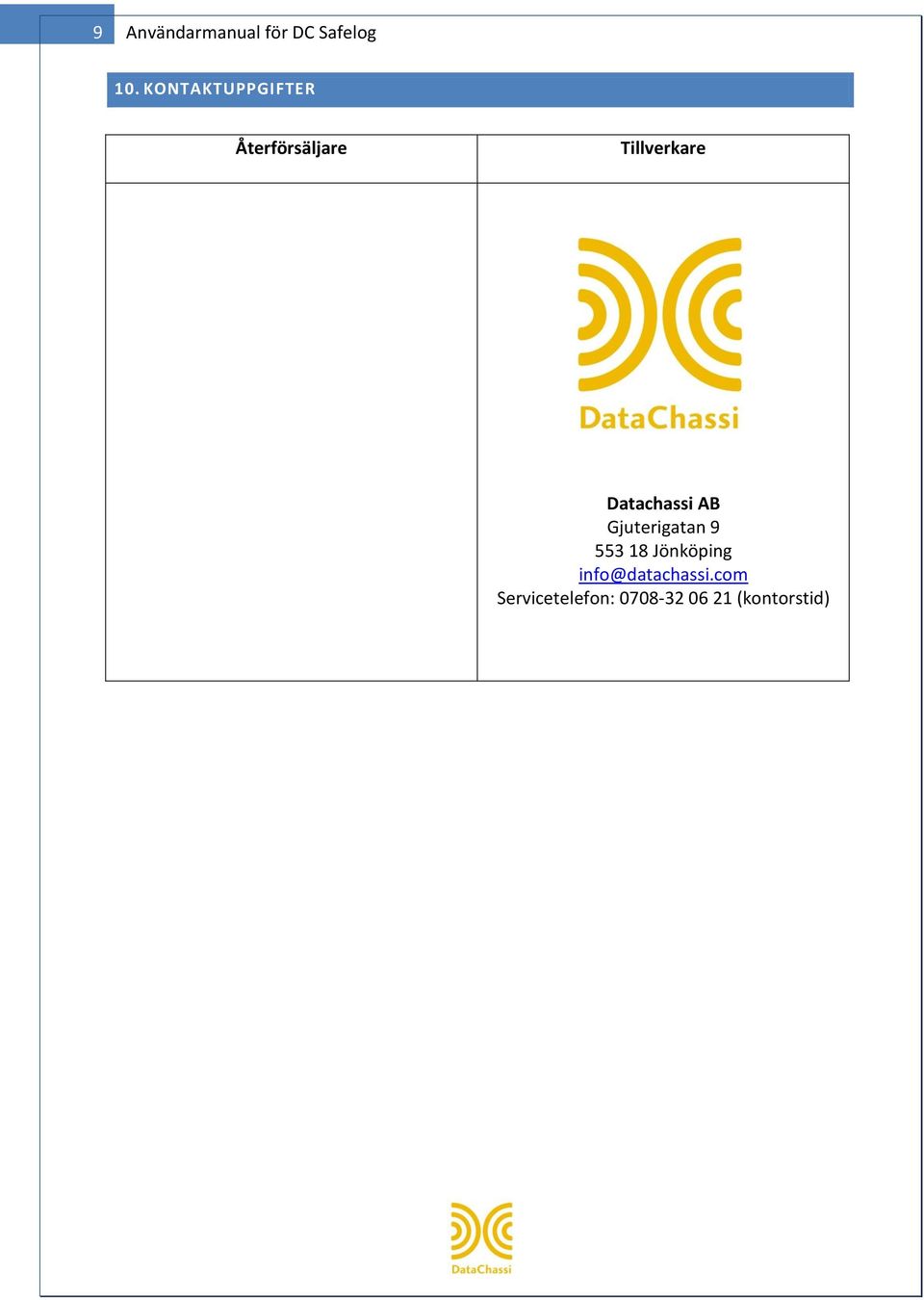

9 9 Användarmanual för DC Safelog 10. KONTAKTUPPGIFTER Återförsäljare Tillverkare Datachassi AB Gjuterigatan Jönköping info@datachassi.com Servicetelefon: (kontorstid)
