GRANAB GOLVREGELSYSTEM. För en miljövänlig och tystare inomhusmiljö med behagliga golv i bostäder, kontor, skolor, hotell och offentliga lokaler.

Storlek: px
Starta visningen från sidan:

Download "GRANAB GOLVREGELSYSTEM. För en miljövänlig och tystare inomhusmiljö med behagliga golv i bostäder, kontor, skolor, hotell och offentliga lokaler."

Transkript

1 GRANAB GOLVREGELSYSTEM För en miljövänlig och tystare inomhusmiljö med behagliga golv i bostäder, kontor, skolor, hotell och offentliga lokaler.

2 Välkommen till Granab AB GRANAB tillverkar golvregelsystem för bostäder, kontor, skolor och offentliga lokaler. Golvreglar av stål med dämpelement för effektiv steg- och luftljudsisolering. Granab Golvregelsystem är patenterat och är typgodkänt avseende ljuddämpande egenskaper, dynamisk belastning, och hållfasthet. Ca 4 miljoner m 2 är installerade i olika projekt. Huvudkontor i Vårgårda samt produktion i Vårgårda och Lidköping. Bygg- och Miljöteknik Granab AB Tel: +46 (0) vx Telefax: +46 (0) epost@granab.se Postadress: P.O.Box 172 S Vårgårda Sweden Besöks-/godsadress: Verkstadsgatan 4 S Vårgårda 2

3 INNEHÅLL: Granab Golvregelsystem 4 5 System 0 Systeminformation, mått, uppbyggnad 6 System 7000 Systeminformation, mått, uppbyggnad 7 Projekteringsanvisningar 8 9 Belastningskapacitet, c/c avstånd reglar Testning, certifiering, godkännande Materialegenskaper Material, miljöpåverkan, åldersbeständighet 12 Alternativa golvbeläggningar Spånskiva + matta, spånskiva + parkett, parkett, klinker 13 Klinkerytor, badrum 14 Badrumsmoduler 15 Projektering Ritningar, leveransoptimering och läggningsritningar Komfortanpassad nedböjning Steg- och luftljudsisolering Stegljudsreduktion i laboratorium Ljudisoleringsmätningar Bjälklag HD/F 270 mm, System 0 24 Bjälklag HD/F 185 mm, System Bjälklag HD/F 270 mm, System Kontor, offentliga lokaler Ljudisolering, komfortanpassade golv 28 Projektering, el - data - tele 29 Ventilerade undergolv Fukt, mögel, radon Golvvärme Vattenburen golvvärme 32 Nerfällda konvektorer 33 Påbyggnad av våningsplan på befintlig byggnad, inredning vindsvåningar, träbjälklag 34 Monteringsverktyg, tillbehör 35 Materialspecifikation System 0 och Detaljlösningar, montage Hög höjd, plastfolie, dörrhål 37 Exempel på projekt

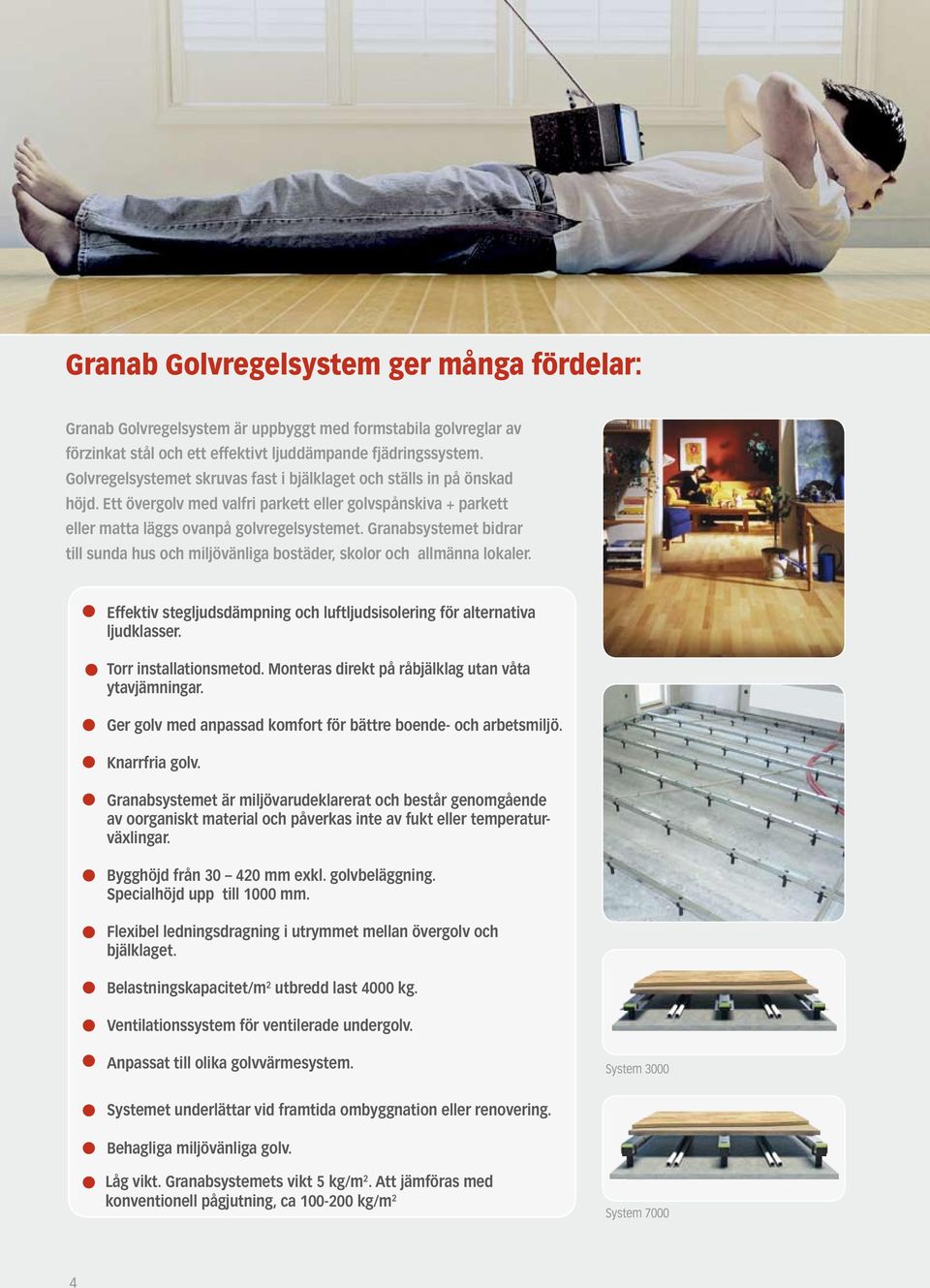

4 Granab Golvregelsystem ger många fördelar: Granab Golvregelsystem är uppbyggt med formstabila golvreglar av förzinkat stål och ett effektivt ljuddämpande fjädringssystem. Golvregelsystemet skruvas fast i bjälklaget och ställs in på önskad höjd. Ett övergolv med valfri parkett eller golvspånskiva + parkett eller matta läggs ovanpå golvregelsystemet. Granabsystemet bidrar till sunda hus och miljövänliga bostäder, skolor och allmänna lokaler. Effektiv stegljudsdämpning och luftljudsisolering för alternativa ljudklasser. Torr installationsmetod. Monteras direkt på råbjälklag utan våta ytavjämningar. Ger golv med anpassad komfort för bättre boende- och arbetsmiljö. Knarrfria golv. Granabsystemet är miljövarudeklarerat och består genomgående av oorganiskt material och påverkas inte av fukt eller temperaturväxlingar. Bygghöjd från mm exkl. golvbeläggning. Specialhöjd upp till 1000 mm. Flexibel ledningsdragning i utrymmet mellan övergolv och bjälklaget. Belastningskapacitet/m 2 utbredd last 4000 kg. Ventilationssystem för ventilerade undergolv. Anpassat till olika golvvärmesystem. System 0 Systemet underlättar vid framtida ombyggnation eller renovering. Behagliga miljövänliga golv. Låg vikt. Granabsystemets vikt 5 kg/m 2. Att jämföras med konventionell pågjutning, ca kg/m 2 System

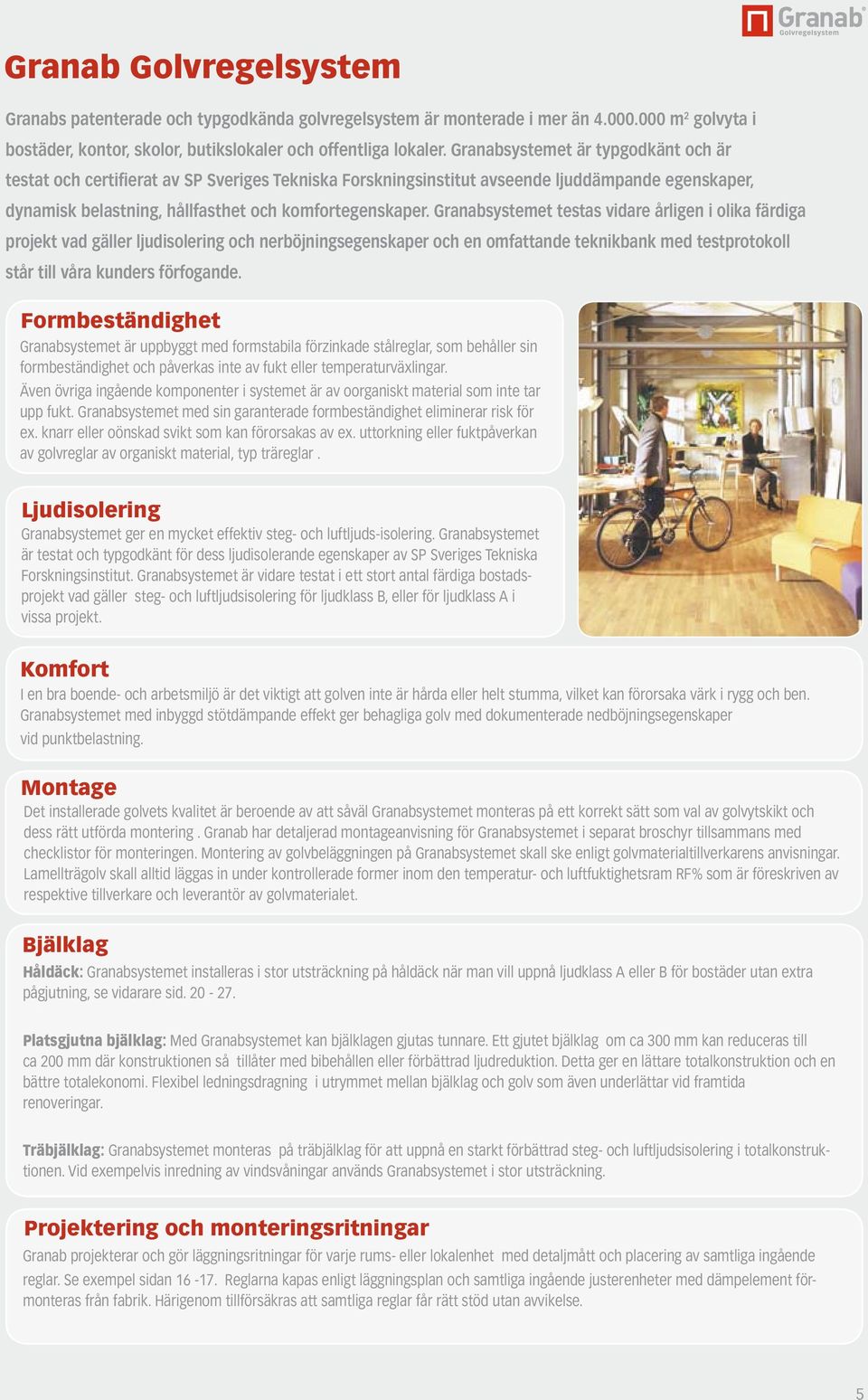

5 Granab Golvregelsystem Granabs patenterade och typgodkända golvregelsystem är monterade i mer än m 2 golvyta i bostäder, kontor, skolor, butikslokaler och offentliga lokaler. Granabsystemet är typgodkänt och är testat och certifierat av SP Sveriges Tekniska Forskningsinstitut avseende ljuddämpande egenskaper, dynamisk belastning, hållfasthet och komfortegenskaper. Granabsystemet testas vidare årligen i olika färdiga projekt vad gäller ljudisolering och nerböjningsegenskaper och en omfattande teknikbank med testprotokoll står till våra kunders förfogande. Formbeständighet Granabsystemet är uppbyggt med formstabila förzinkade stålreglar, som behåller sin formbeständighet och påverkas inte av fukt eller temperaturväxlingar. Även övriga ingående komponenter i systemet är av oorganiskt material som inte tar upp fukt. Granabsystemet med sin garanterade formbeständighet eliminerar risk för ex. knarr eller oönskad svikt som kan förorsakas av ex. uttorkning eller fuktpåverkan av golvreglar av organiskt material, typ träreglar. Ljudisolering Granabsystemet ger en mycket effektiv steg- och luftljuds-isolering. Granabsystemet är testat och typgodkänt för dess ljudisolerande egenskaper av SP Sveriges Tekniska Forskningsinstitut. Granabsystemet är vidare testat i ett stort antal färdiga bostadsprojekt vad gäller steg- och luftljudsisolering för ljudklass B, eller för ljudklass A i vissa projekt. Komfort I en bra boende- och arbetsmiljö är det viktigt att golven inte är hårda eller helt stumma, vilket kan förorsaka värk i rygg och ben. Granabsystemet med inbyggd stötdämpande effekt ger behagliga golv med dokumenterade nedböjningsegenskaper vid punktbelastning. Montage Det installerade golvets kvalitet är beroende av att såväl Granabsystemet monteras på ett korrekt sätt som val av golvytskikt och dess rätt utförda montering. Granab har detaljerad montageanvisning för Granabsystemet i separat broschyr tillsammans med checklistor för monteringen. Montering av golvbeläggningen på Granabsystemet skall ske enligt golvmaterialtillverkarens anvisningar. Lamellträgolv skall alltid läggas in under kontrollerade former inom den temperatur- och luftfuktighetsram RF% som är föreskriven av respektive tillverkare och leverantör av golvmaterialet. Bjälklag Håldäck: Granabsystemet installeras i stor utsträckning på håldäck när man vill uppnå ljudklass A eller B för bostäder utan extra pågjutning, se vidarare sid Platsgjutna bjälklag: Med Granabsystemet kan bjälklagen gjutas tunnare. Ett gjutet bjälklag om ca mm kan reduceras till ca 200 mm där konstruktionen så tillåter med bibehållen eller förbättrad ljudreduktion. Detta ger en lättare totalkonstruktion och en bättre totalekonomi. Flexibel ledningsdragning i utrymmet mellan bjälklag och golv som även underlättar vid framtida renoveringar. Träbjälklag: Granabsystemet monteras på träbjälklag för att uppnå en starkt förbättrad steg- och luftljudsisolering i totalkonstruktionen. Vid exempelvis inredning av vindsvåningar används Granabsystemet i stor utsträckning. Projektering och monteringsritningar Granab projekterar och gör läggningsritningar för varje rums- eller lokalenhet med detaljmått och placering av samtliga ingående reglar. Se exempel sidan Reglarna kapas enligt läggningsplan och samtliga ingående justerenheter med dämpelement förmonteras från fabrik. Härigenom tillförsäkras att samtliga reglar får rätt stöd utan avvikelse. 5

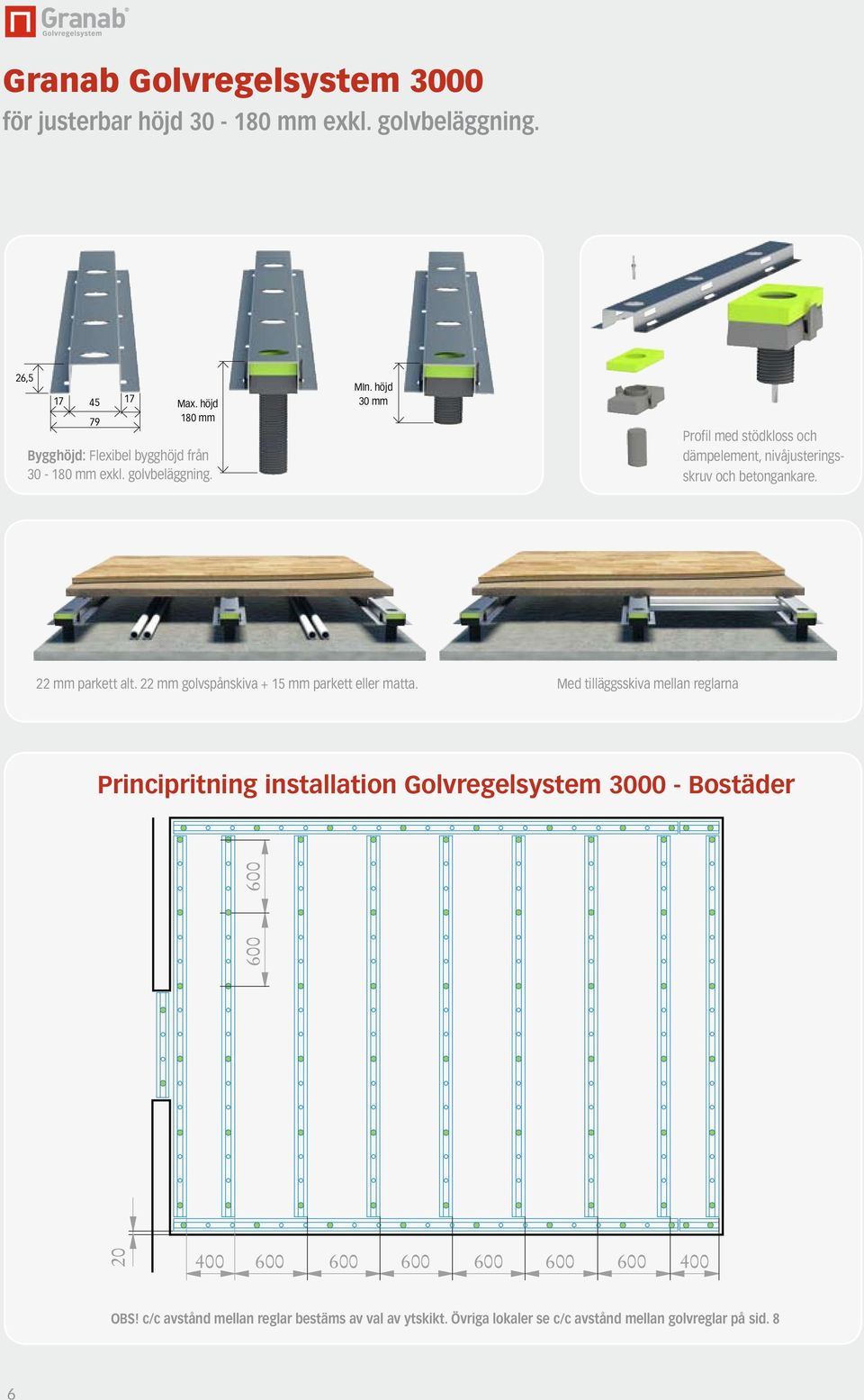

6 Granab Golvregelsystem 0 för justerbar höjd mm exkl. golvbeläggning. 26, Max. höjd 180 mm Bygghöjd: Flexibel bygghöjd från mm exkl. golvbeläggning. MIn. höjd 30 mm Profil med stödkloss och dämpelement, nivåjusteringsskruv och betongankare. 22 mm parkett alt. 22 mm golvspånskiva + 15 mm parkett eller matta. Med tilläggsskiva mellan reglarna Principritning installation Golvregelsystem 0 - Bostäder OBS! c/c avstånd mellan reglar bestäms av val av ytskikt. Övriga lokaler se c/c avstånd mellan golvreglar på sid. 8 6

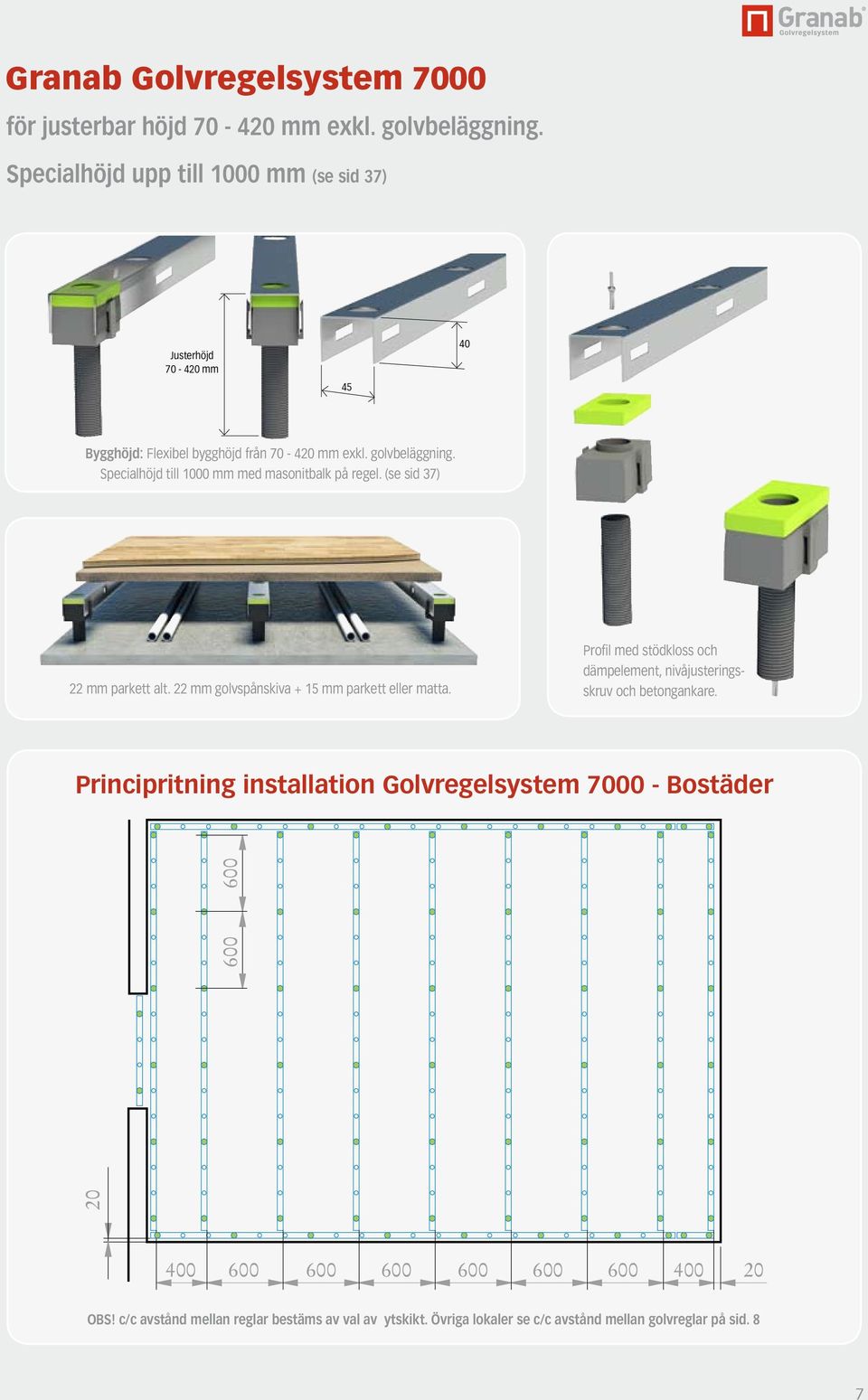

7 Granab Golvregelsystem 7000 för justerbar höjd mm exkl. golvbeläggning. Specialhöjd upp till 1000 mm (se sid 37) Justerhöjd mm Bygghöjd: Flexibel bygghöjd från mm exkl. golvbeläggning. Specialhöjd till 1000 mm med masonitbalk på regel. (se sid 37) 22 mm parkett alt. 22 mm golvspånskiva + 15 mm parkett eller matta. Profil med stödkloss och dämpelement, nivåjusteringsskruv och betongankare. Principritning installation Golvregelsystem Bostäder OBS! c/c avstånd mellan reglar bestäms av val av ytskikt. Övriga lokaler se c/c avstånd mellan golvreglar på sid. 8 7

8 Projekteringsanvisningar för olika lastförhållanden, Granab Golvregelsystem 0 och 7000 Rekommenderade c/c-avstånd mellan golvreglar (profiler) och stödklossar system 0/7000: 1. Rum i bostadshus, i hotell, patientrum och personalrum c/c-avstånd regel (profil) 600mm. 2. Samlingslokaler såsom lektionssalar i skolor, rum i daghem, föreläsningssalar, kontorsrum, lokaler för restauranger, caféer, matsalar, c/c-avstånd regel (profil) 400 mm. 3. Fria ytor i bibliotek, utrymmen med fasta sittplatser såsom kyrkor, teatrar och biografer, c/c-avstånd regel (profil) 400 mm. 4. Utrymmen utan fasta sittplatser i kyrkor, konserthallar, teatrar, biografer, muséer, utställningslokaler, försäljningslokaler i varuhus och butiker, gymnastiksalar, sporthallar, danslokaler, korridorer i skolor etc, c/c-avstånd regel (profil) mm. Belastningskapacitet Vid regelavstånd för bostäder c/c-avstånd 600 mm = 4 ton/m 2. Punktbelastningskapacitet och utbredd last av olika golvytskikt monterat på Granabsystemet beräknas enligt respektive golvmaterialtillverkares specifikation. System 0 1:a - 2:a regel 400 mm c/c - avstånd mellan golvreglar (profiler) 600 mm c/c - avstånd mellan stödklossar 600 mm Avstånd från vägg ca 40 mm System 7000 Avstånd från vägg ca 20 mm 1:a - 2:a regel 400 mm c/c - avstånd mellan golvreglar (profiler) 600 mm c/c - avstånd mellan stödklossar 600 mm 8

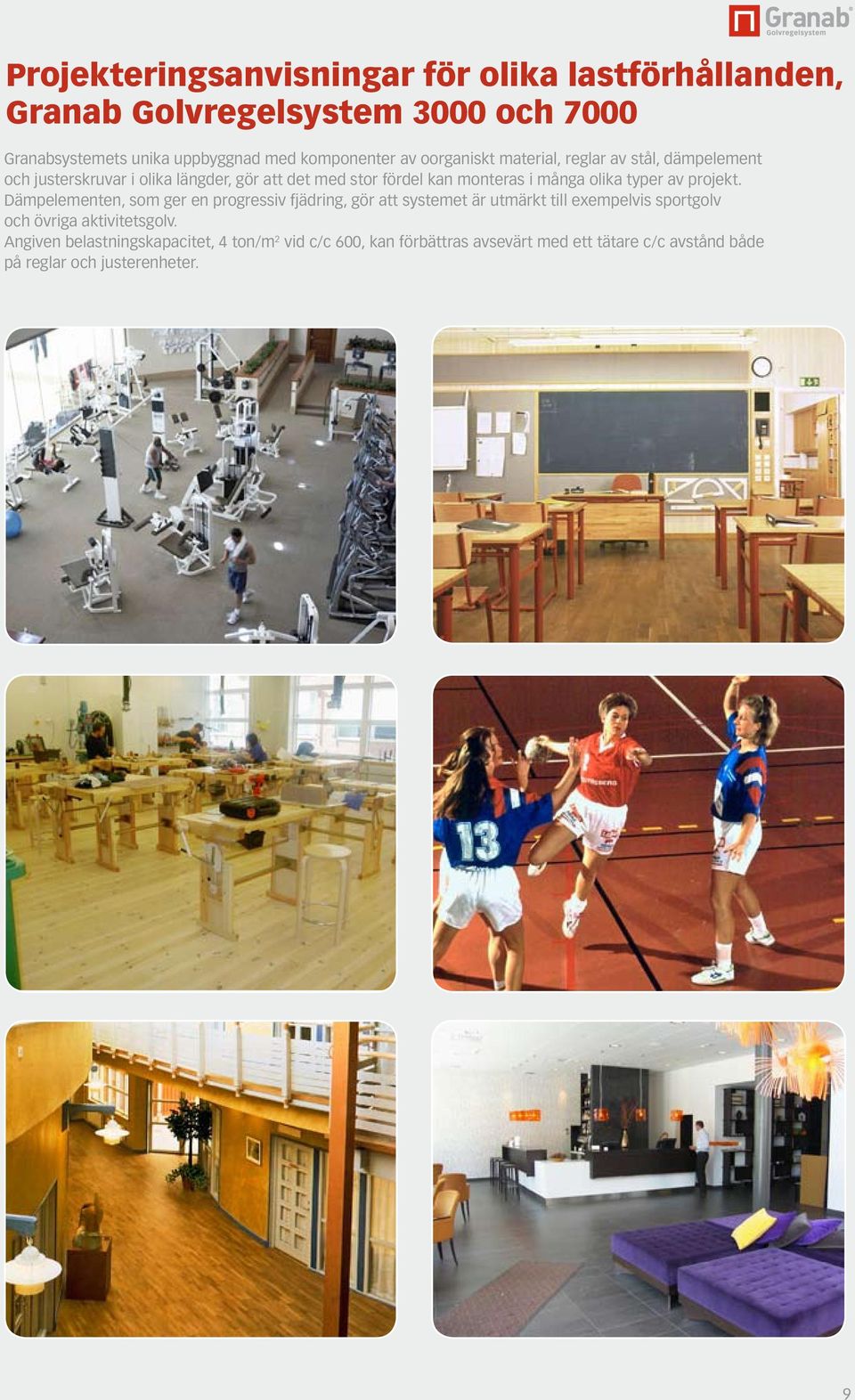

9 Projekteringsanvisningar för olika lastförhållanden, Granab Golvregelsystem 0 och 7000 Granabsystemets unika uppbyggnad med komponenter av oorganiskt material, reglar av stål, dämpelement och justerskruvar i olika längder, gör att det med stor fördel kan monteras i många olika typer av projekt. Dämpelementen, som ger en progressiv fjädring, gör att systemet är utmärkt till exempelvis sportgolv och övriga aktivitetsgolv. Angiven belastningskapacitet, 4 ton/m 2 vid c/c 600, kan förbättras avsevärt med ett tätare c/c avstånd både på reglar och justerenheter. 9

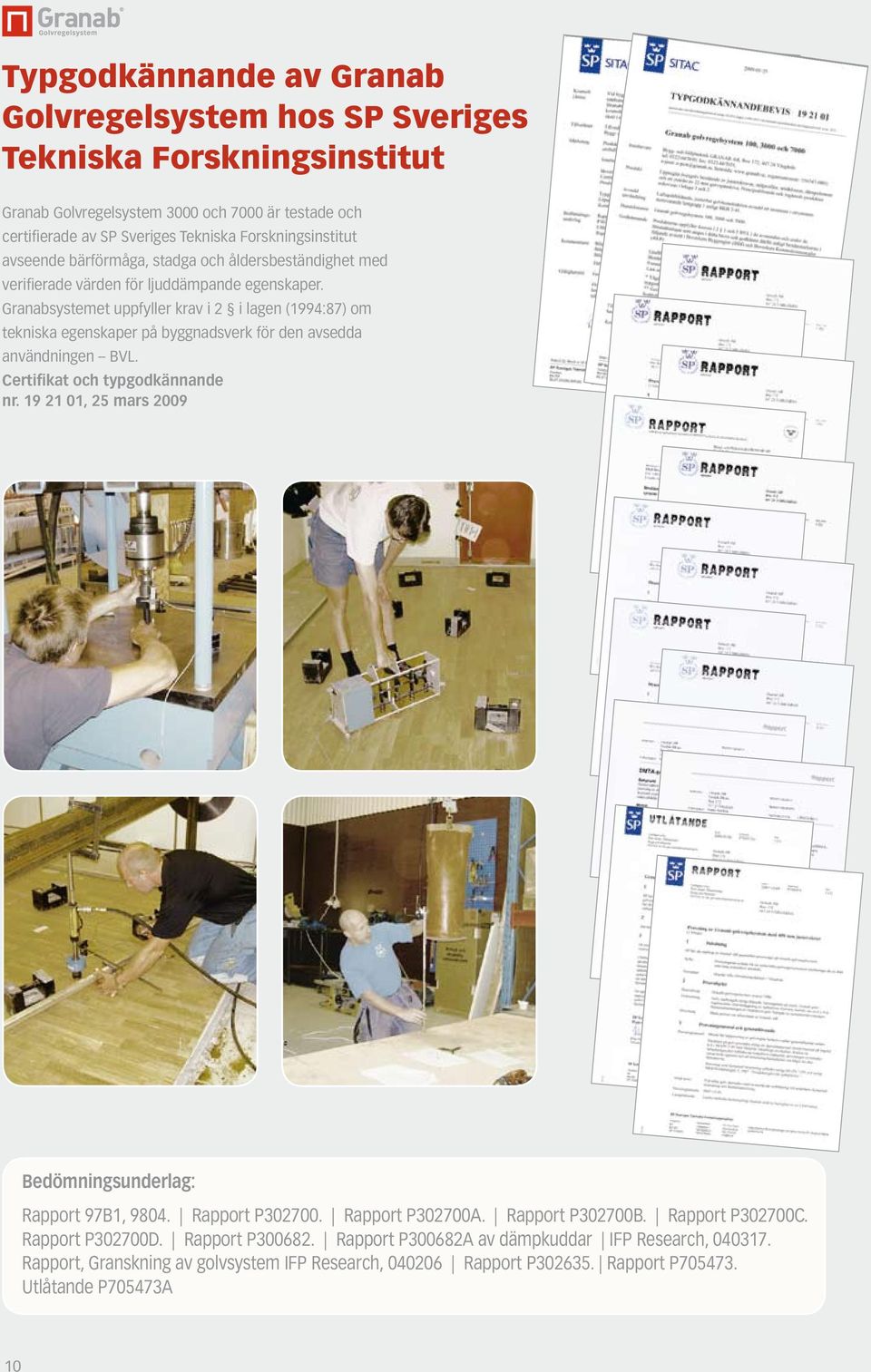

10 Typgodkännande av Granab Golvregelsystem hos SP Sveriges Tekniska Forskningsinstitut Granab Golvregelsystem 0 och 7000 är testade och certifierade av SP Sveriges Tekniska Forskningsinstitut avseende bärförmåga, stadga och åldersbeständighet med verifierade värden för ljuddämpande egenskaper. Granabsystemet uppfyller krav i 2 i lagen (1994:87) om tekniska egenskaper på byggnadsverk för den avsedda användningen BVL. Certifikat och typgodkännande nr , 25 mars 2009 Bedömningsunderlag: Rapport 97B1, Rapport P Rapport P302700A. Rapport P302700B. Rapport P302700C. Rapport P302700D. Rapport P682. Rapport P682A av dämpkuddar IFP Research, Rapport, Granskning av golvsystem IFP Research, Rapport P Rapport P Utlåtande P705473A 10

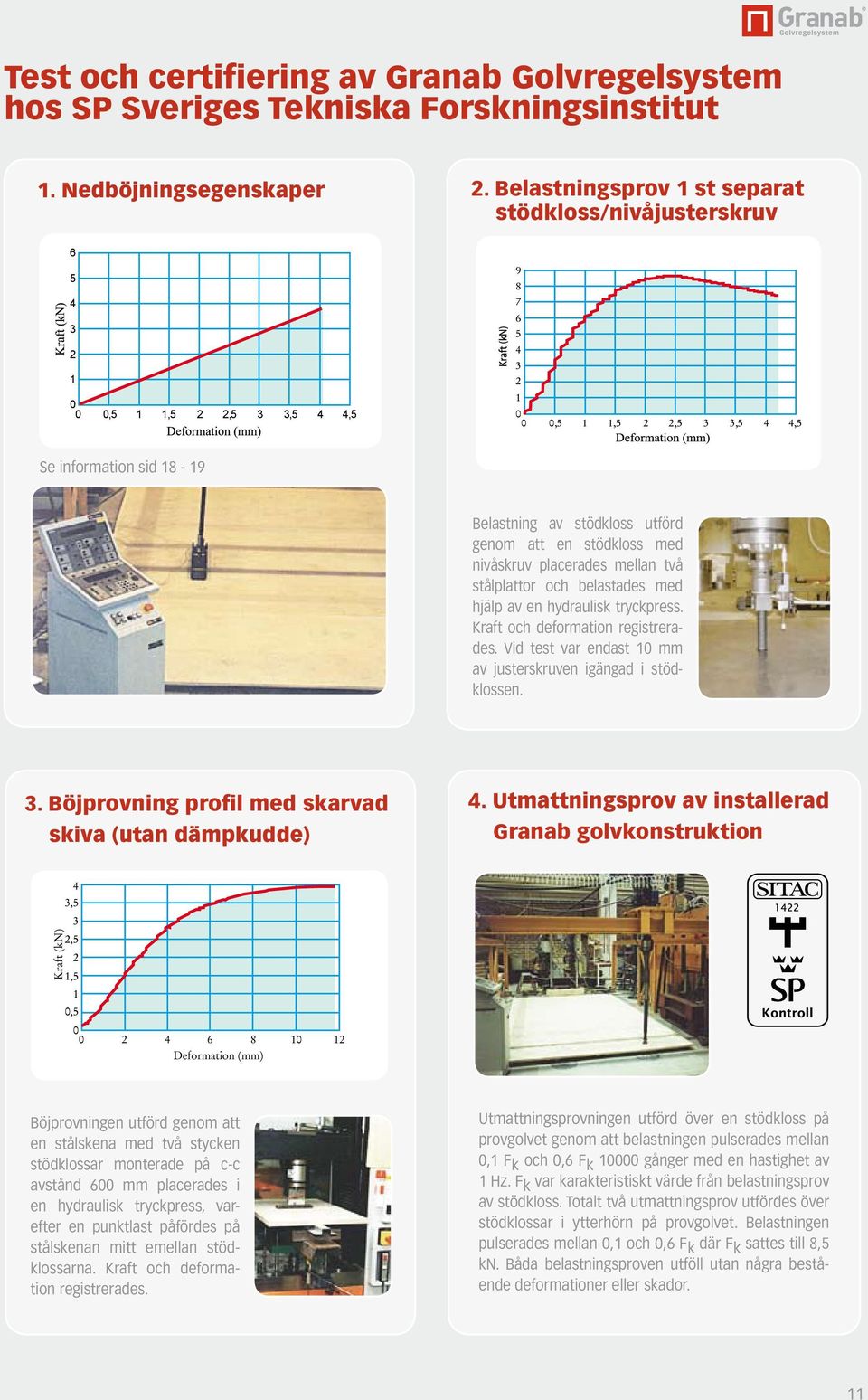

11 Test och certifiering av Granab Golvregelsystem hos SP Sveriges Tekniska Forskningsinstitut 1. Nedböjningsegenskaper 2. Belastningsprov 1 st separat stödkloss/nivåjusterskruv ,5 1 1,5 2 2,5 3 3,5 4 4, ,5 1 1,5 2 2,5 3 3,5 4 4,5 Se information sid 18-19d. 14. Belastning av stödkloss utförd genom att en stödkloss med nivåskruv placerades mellan två stålplattor och belastades med hjälp av en hydraulisk tryckpress. Kraft och deformation registrerades. Vid test var endast 10 mm av justerskruven igängad i stödklossen. 3. Böjprovning profil med skarvad skiva (utan dämpkudde) 4. Utmattningsprov av installerad Granab golvkonstruktion Kraft (kn) 4 3,5 3 2,5 2 1,5 1 0, Deformation (mm) 12 Böjprovningen utförd genom att en stålskena med två stycken stödklossar monterade på c-c avstånd 600 mm placerades i en hydraulisk tryckpress, varefter en punktlast påfördes på stålskenan mitt emellan stödklossarna. Kraft och deformation registrerades. Utmattningsprovningen utförd över en stödkloss på provgolvet genom att belastningen pulserades mellan 0,1 F k och 0,6 F k gånger med en hastighet av 1 Hz. F k var karakteristiskt värde från belastningsprov av stödkloss. Totalt två utmattningsprov utfördes över stödklossar i ytterhörn på provgolvet. Belastningen pulserades mellan 0,1 och 0,6 F k där F k sattes till 8,5 kn. Båda belastningsproven utföll utan några bestående deformationer eller skador. 11

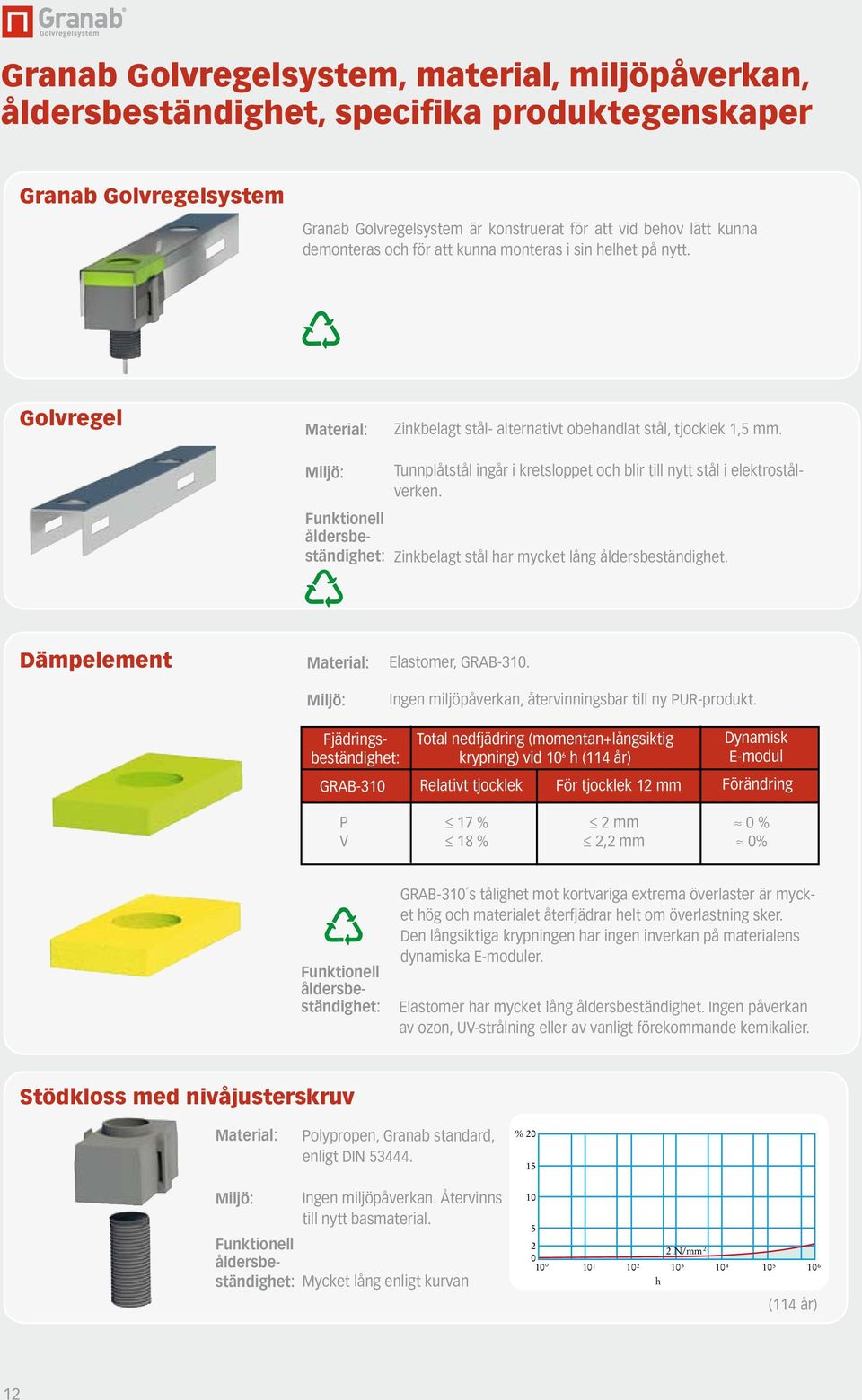

12 Granab Golvregelsystem, material, miljöpåverkan, åldersbeständighet, specifika produktegenskaper Granab Golvregelsystem Granab Golvregelsystem är konstruerat för att vid behov lätt kunna demonteras och för att kunna monteras i sin helhet på nytt. Golvregel Material: Zinkbelagt stål- alternativt obehandlat stål, tjocklek 1,5 mm. Miljö: Tunnplåtstål ingår i kretsloppet och blir till nytt stål i elektrostålverken. Funktionell åldersbeständighet: Zinkbelagt stål har mycket lång åldersbeständighet. Dämpelement Material: Miljö: Elastomer, GRAB-310. Ingen miljöpåverkan, återvinningsbar till ny PUR-produkt. Fjädringsbeständighet: Total nedfjädring (momentan+långsiktig krypning) vid 10 6 h (114 år) Dynamisk E-modul GRAB-310 Relativt tjocklek För tjocklek 12 mm Förändring P V 17 % 18 % 2 mm 2,2 mm 0 % 0% Funktionell åldersbeständighet: GRAB-310 s tålighet mot kortvariga extrema överlaster är mycket hög och materialet återfjädrar helt om överlastning sker. Den långsiktiga krypningen har ingen inverkan på materialens dynamiska E-moduler. Elastomer har mycket lång åldersbeständighet. Ingen påverkan av ozon, UV-strålning eller av vanligt förekommande kemikalier. Stödkloss med nivåjusterskruv Material: Polypropen, Granab standard, enligt DIN % Miljö: Ingen miljöpåverkan. Återvinns till nytt basmaterial. Funktionell åldersbeständighet: Mycket lång enligt kurvan N/mm h (114 år) 12

13 Exempel på alternativa golvbeläggningar. Följ monterings- och läggningsanvisningar enligt respektive tillverkare av spånskivor och parkett. 22 mm spånskiva + 15 mm parkett 22 mm spånskiva + matta Limning/skruvning spånskiva. OBS! Casco Superset nr eller likvärdigt. 22 mm parkett. Flytande eller limning mot reglarna Flytande OBS! Använd mellanläggsremsor av lumpapp. Limning parkett OBS! Casco Superset nr eller likvärdigt. Klinker WC / Bad Entré / Hall 13

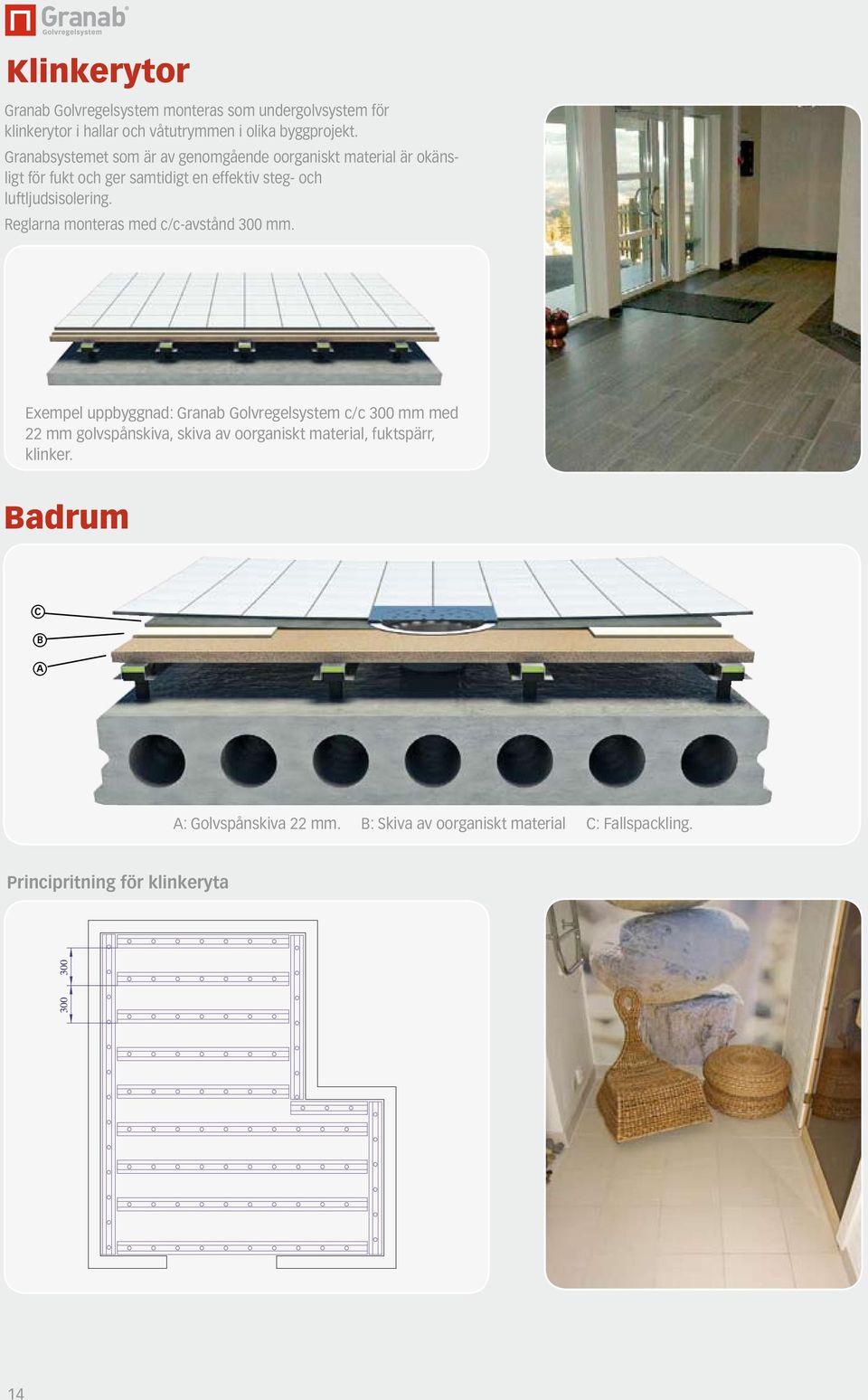

14 Klinkerytor Granab Golvregelsystem monteras som undergolvsystem för klinkerytor i hallar och våtutrymmen i olika byggprojekt. Granabsystemet som är av genomgående oorganiskt material är okänsligt för fukt och ger samtidigt en effektiv steg- och luftljudsisolering. Reglarna monteras med c/c-avstånd mm. Exempel uppbyggnad: Granab Golvregelsystem c/c mm med 22 mm golvspånskiva, skiva av oorganiskt material, fuktspärr, klinker. Badrum C B A A: Golvspånskiva 22 mm. B: Skiva av oorganiskt material C: Fallspackling. Principritning för klinkeryta 14

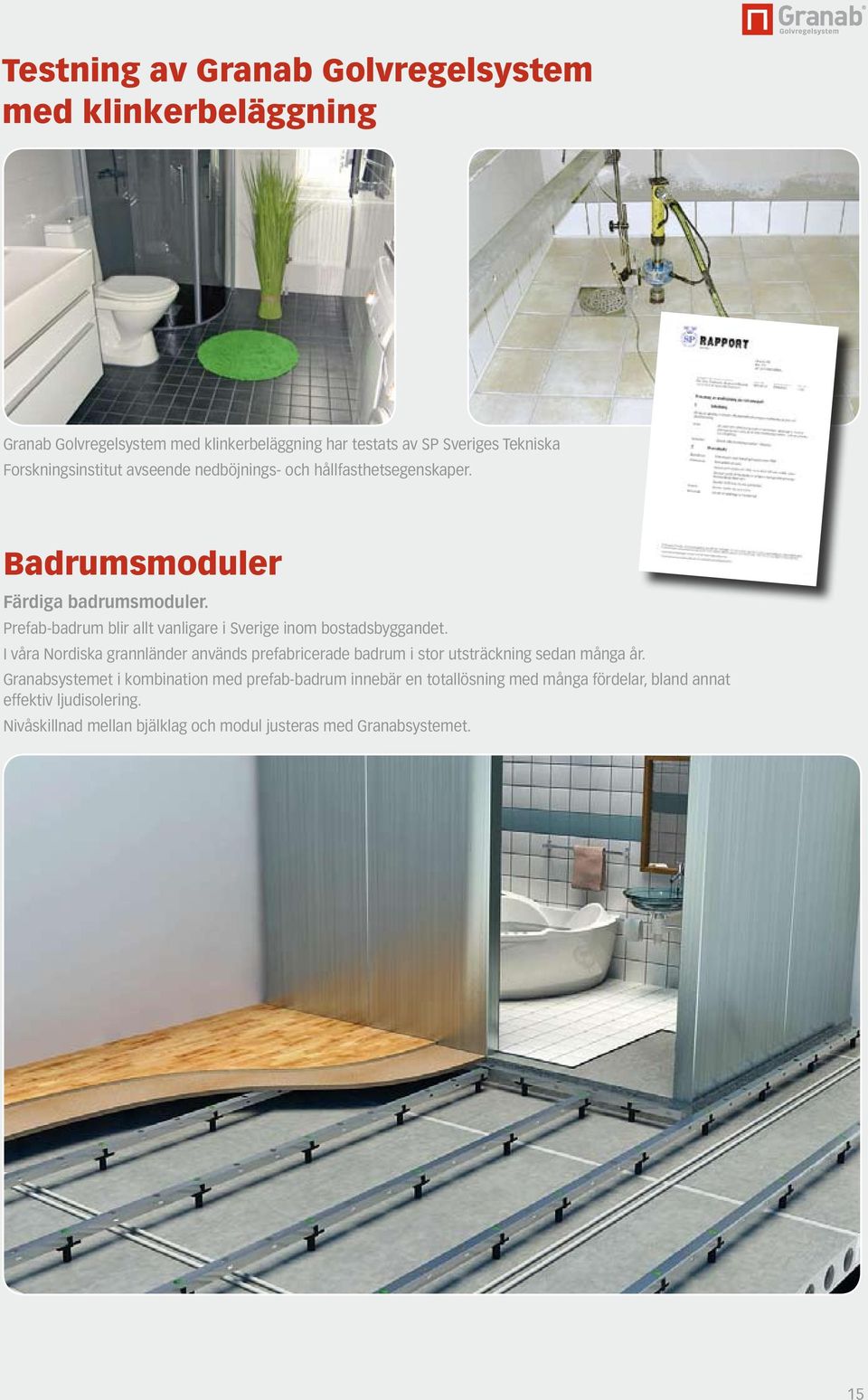

15 Testning av Granab Golvregelsystem med klinkerbeläggning Granab Golvregelsystem med klinkerbeläggning har testats av SP Sveriges Tekniska Forskningsinstitut avseende nedböjnings- och hållfasthetsegenskaper. Badrumsmoduler Färdiga badrumsmoduler. Prefab-badrum blir allt vanligare i Sverige inom bostadsbyggandet. I våra Nordiska grannländer används prefabricerade badrum i stor utsträckning sedan många år. Granabsystemet i kombination med prefab-badrum innebär en totallösning med många fördelar, bland annat effektiv ljudisolering. Nivåskillnad mellan bjälklag och modul justeras med Granabsystemet. 15

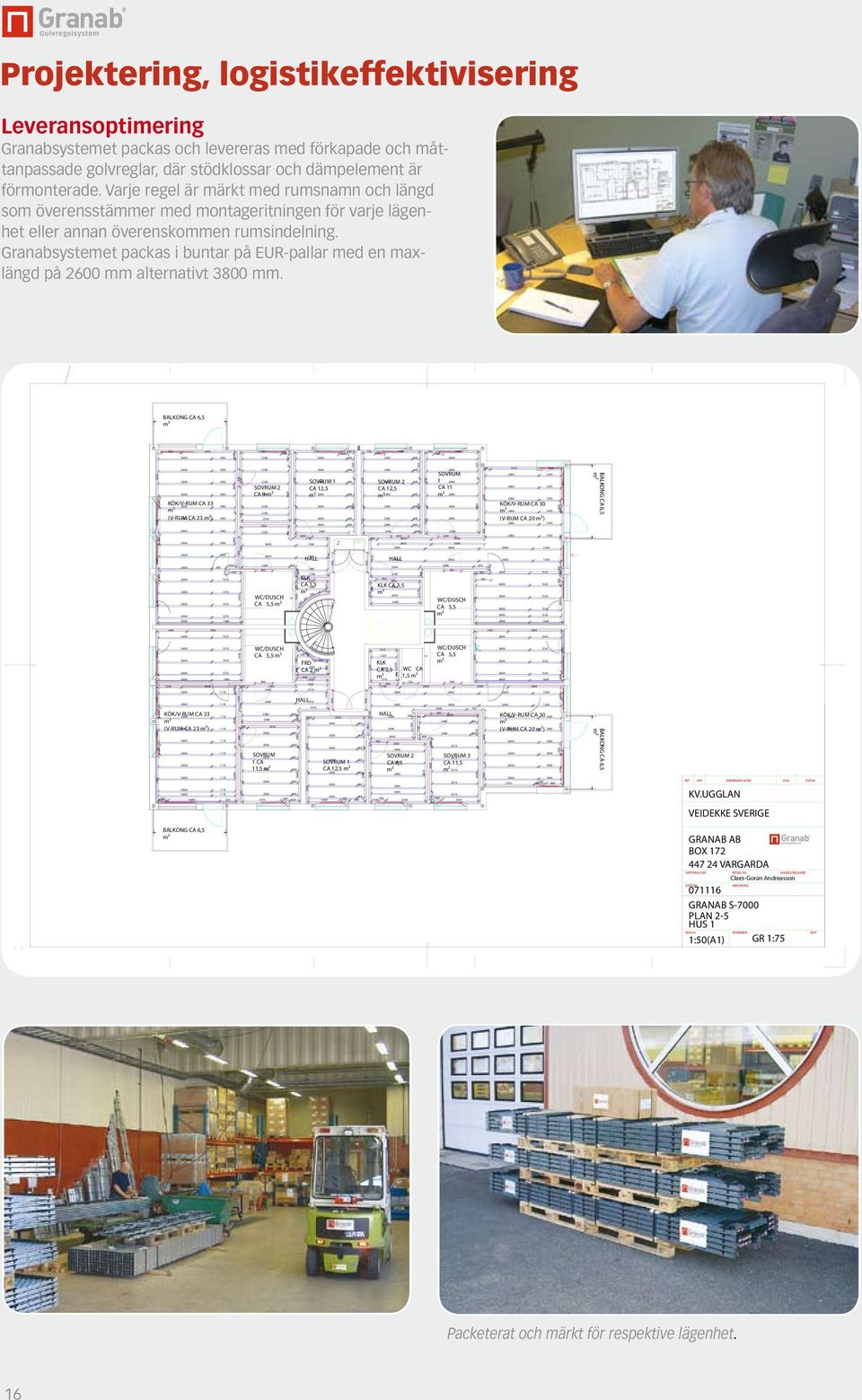

16 Projektering, logistikeffektivisering Leveransoptimering Granabsystemet packas och levereras med förkapade och måttanpassade golvreglar, där stödklossar och dämpelement är förmonterade. Varje regel är märkt med rumsnamn och längd som överensstämmer med montageritningen för varje lägenhet eller annan överenskommen rumsindelning. Granabsystemet packas i buntar på EUR-pallar med en maxlängd på mm alternativt 3800 mm. BALKONG CA 6,5 m KÖK/V-RUM CA m2 (V-RUM CA 23 m2) SOVRUM 2 CA m HALL KLK E CA 1, m2 WC/DUSCH CA 5,5 m SOVRUM CA 12, m SOVRUM CA 12, m KLK CA 23403,5 E m SOVRUM CA 11 m HALL WC/DUSCH CA 5,5 m KÖK/V-RUM CA 30 m (V-RUM CA 20 m2) BALKONG CA 6,5 m KÖK/V-RUM CA 33 m2 (V-RUM CA 23 m2) WC/DUSCH CA 5,5 m SOVRUM CA 11, m E FRD 1430 CA 2 m2 HALL SOVRUM 1 CA 12,5 m WC/DUSCH 1220 CA 5,5 KLK m CA 2,5 WC CA m2 E 1,5 m HALL SOVRUM 2 CA 8,5 m KÖK/V-RUM CA m2 (V-RUM CA 20 m2) SOVRUM CA 11, m BALKONG CA 6,5 m2 BET ANT ÄNDRINGEN AVSER KV.UGGLAN VEIDEKKE SVERIGE SIGN DATUM BALKONG CA 6,5 m2 GRANAB AB BOX VARGARDA UPPDRAG NR RITAD AV HANDLÄGGARE Claes-Goran Andreasson ANSVARIG GRANAB S-7000 PLAN 2-5 HUS 1 NUMMER 1:50(A1) GR 1:75 DATUM SKALA BET Packeterat och märkt för respektive lägenhet. 16

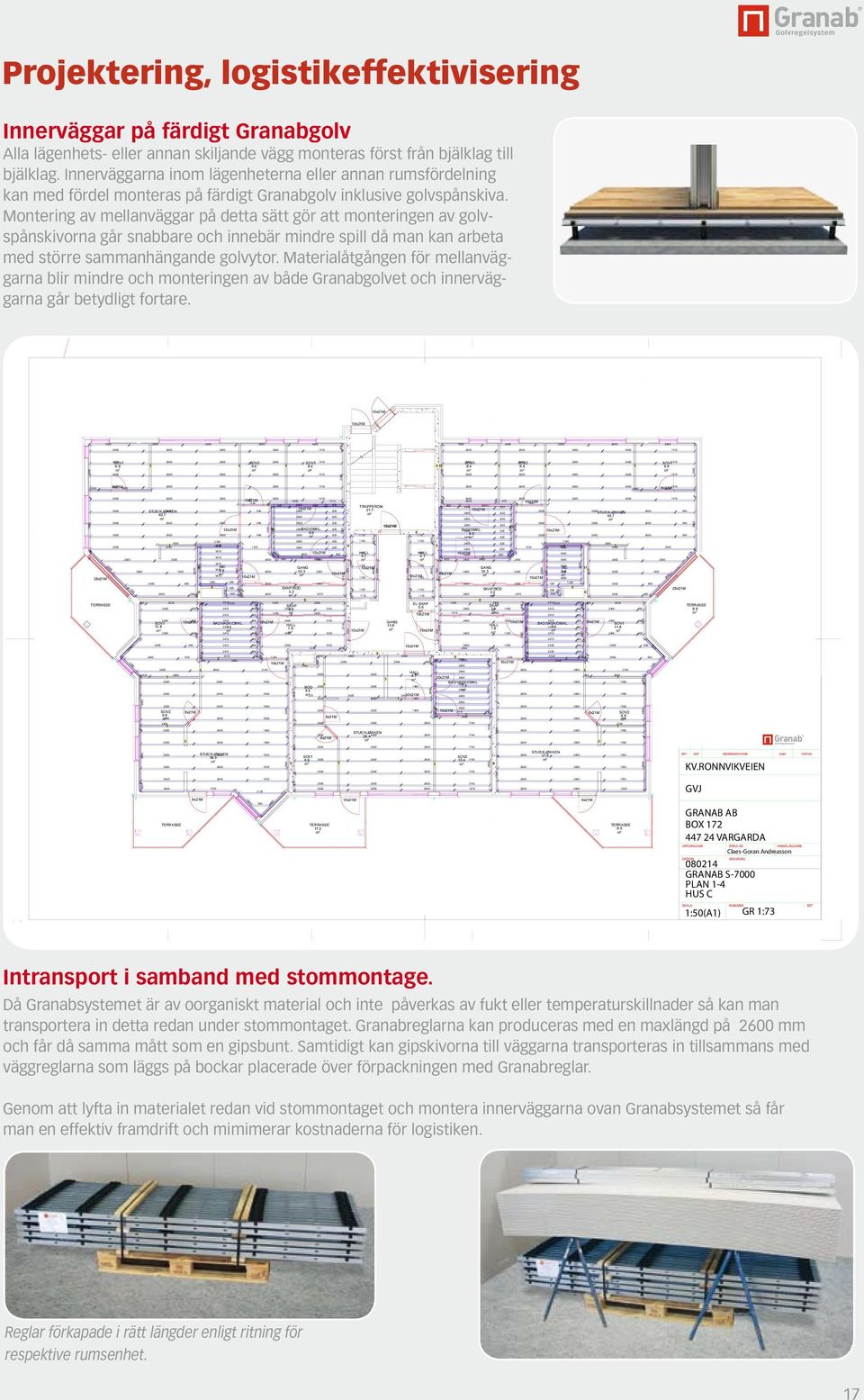

17 Projektering, logistikeffektivisering Innerväggar på färdigt Granabgolv Alla lägenhets- eller annan skiljande vägg monteras först från bjälklag till bjälklag. Innerväggarna inom lägenheterna eller annan rumsfördelning kan med fördel monteras på färdigt Granabgolv inklusive golvspånskiva. Montering av mellanväggar på detta sätt gör att monteringen av golvspånskivorna går snabbare och innebär mindre spill då man kan arbeta med större sammanhängande golvytor. Materialåtgången för mellanväggarna blir mindre och monteringen av både Granabgolvet och innerväggarna går betydligt fortare. 10x21M 10x21M SOV1 SOV2 SOV x21M x21M x21M STUE/KJØKKEN x21M 11 BAD/OMKL x21M WC GANG x21M 10x21M x21M SKAP/BOD TERRASSE SKAP SOV1 10x21M BAD/VASK/OMKL. 10x21M HALL x21M SOV2 8x21M STUE/KJØKKEN BOD SOV TRAPPEROM x21M HALL x21M HALL x21M x21M HALL STUE/KJØKKEN x21M 1740 SOV GANG WC x21M SKAP/BOD SKAP x21M 2410 BAD/VASK/OMKL. 10x21M 2460 HALL SOV x21M 9x21M 10x21M 9x21M TERRASSE TERRASSE TERRASSE x21M EL-SKAP x21M GANG x21M 10x21M 10x21M x21M SOV3 SOV2 SOV x21M x21M x21M STUE/KJØKKEN BAD/OMKL x21M x21M x21M BAD/VASK/OMKL x21M x21M SOV STUE/KJØKKEN x21M TERRASSE 9.9 BET ANT ÄNDRINGEN AVSER SIGN DATUM KV.RONNVIKVEIEN GVJ GRANAB AB BOX VARGARDA UPPDRAG NR RITAD AV HANDLÄGGARE Claes-Goran Andreasson ANSVARIG GRANAB S-7000 PLAN 1-4 HUS C DATUM SKALA 1:50(A1) NUMMER GR 1:73 BET Intransport i samband med stommontage. Då Granabsystemet är av oorganiskt material och inte påverkas av fukt eller temperaturskillnader så kan man transportera in detta redan under stommontaget. Granabreglarna kan produceras med en maxlängd på mm och får då samma mått som en gipsbunt. Samtidigt kan gipskivorna till väggarna transporteras in tillsammans med väggreglarna som läggs på bockar placerade över förpackningen med Granabreglar. Genom att lyfta in materialet redan vid stommontaget och montera innerväggarna ovan Granabsystemet så får man en effektiv framdrift och mimimerar kostnaderna för logistiken. Reglar förkapade i rätt längder enligt ritning för respektive rumsenhet. 17

18 Behagliga, komfortanpassade golv med Granabsystemet för en bättre arbets- och boendemiljö. I en bra boende- och arbetsmiljö är det viktigt att golven ej är hårda eller helt stumma, vilket kan förorsaka värk i axlar, rygg och ben. Granabsystemet med inbyggd stötdämpande effekt ger behagliga golv med dokumenterad nedböjningsgrad vid punktbelastning. Nedböjning vid punktbelastning i golv lagda på Granabsystemet är förutom golvregelsystemets uppbyggnad och c/c avstånd mellan reglarna beroende på val av golvytskikt och monteringsutförande. Respektive tillverkare av golvytskikt lämnar besked om nedböjning för respektive golvytskikt. Nedböjning i färdig golvkonstruktion vid punktbelastning av 1 kn bör enligt SP Sveriges Tekniska Forskningsinstitut ej överstiga 2 3 mm. Nedböjningsegenskaper Exempel på provmätningar av nedböjning vid punktbelastning Tester och certifiering av Granab Golvregelsystem är utförda hos SP Sveriges Tekniska Forskningsinstitut. Kontakta Granab vid önskemål om komplett typgodkännande nr Granabsystemet med 22-mm golvspånskiva + 15 mm parkett respektive 22-mm parkett är testat av SP avseende nedböjning i färdiglagda golv i ett antal bostadsprojekt. Resultaten visar en genomsnittlig nedböjning som ligger inom 2 mm vid olika mätpunkter inom respektive lägenhet vid punktbelastning av 1 kn. Mätningsprotkoll från mätningar utförda av SP med alternativa golvbeläggningar från ett stort antal fältmätningar i färdigställda bostadsprojekt tillhandahålls vid önskemål av Granab, samt mätningar gjorda av SP i labratorium och på ett stort antal monterade provgolv monterade i Granabs provhall med alternativa golvbeläggningar. Samtliga mätningar ligger med marginal inom rekommenderade värden ,5 1 1,5 2 2,5 3 3,5 4 4,5 Labratorietester av nedböjning vid olika punktbelastningar. 18

19 Provningsmetodik av nedböjning i färdiglagda golv Formstabilt Genom att Granabsystemet är formstabilt och genomgående av oorganiskt material påverkas ej systemet av ev. framtida oönskad svikt eller knarr i golven som kan uppstå vid uttorkning eller krympning av golvreglar av exempelvis trä eller annat organiskt material. Golvytskikt Val av golvytskikt är viktigt för slutkomforten i färdiga golv. Granabsystemet ger en nedböjning vid punktbelastning som ligger inom gällande normer och rekommendationer. För att hela golvkonstruktionen inkl golvbeläggning skall få den förväntade slutkomforten är det förutom val av golvbeläggning på Granabsystemet viktigt att montering av såväl Granabsystemet som golvytskikt sker av utbildade montörer och golvläggare och att montageanvisningar med checklistor noggrant följs. Provningsmetodik av nedböjning i färdiglagda golv SP har tagit fram en mätmetod samt mätlinjal med digitaldeformationsgivare för att man på ett tillförlitligt och enkelt sätt skall kunna utföra mätning av nedböjning i färdiglagda golv. Kontakta Granab för Information om mätlinjalen samt användarinstruktion. Information till boende Granabsystemet ger behagliga, komfortanpassade golv för bättre boende- och arbetsmiljö. Golvkonstruktion med parkett eller annat golvytskikt på reglar innebär en mindre fjädrande nedböjning i golvytskiktet vid punktbelastning. I vissa fall kan boende med tidigare vana från helt stumma golv på betongbjälklag ha frågor om golvkonstruktionen och de nya golven. Granab tillhandahåller separata informationsblad. 19

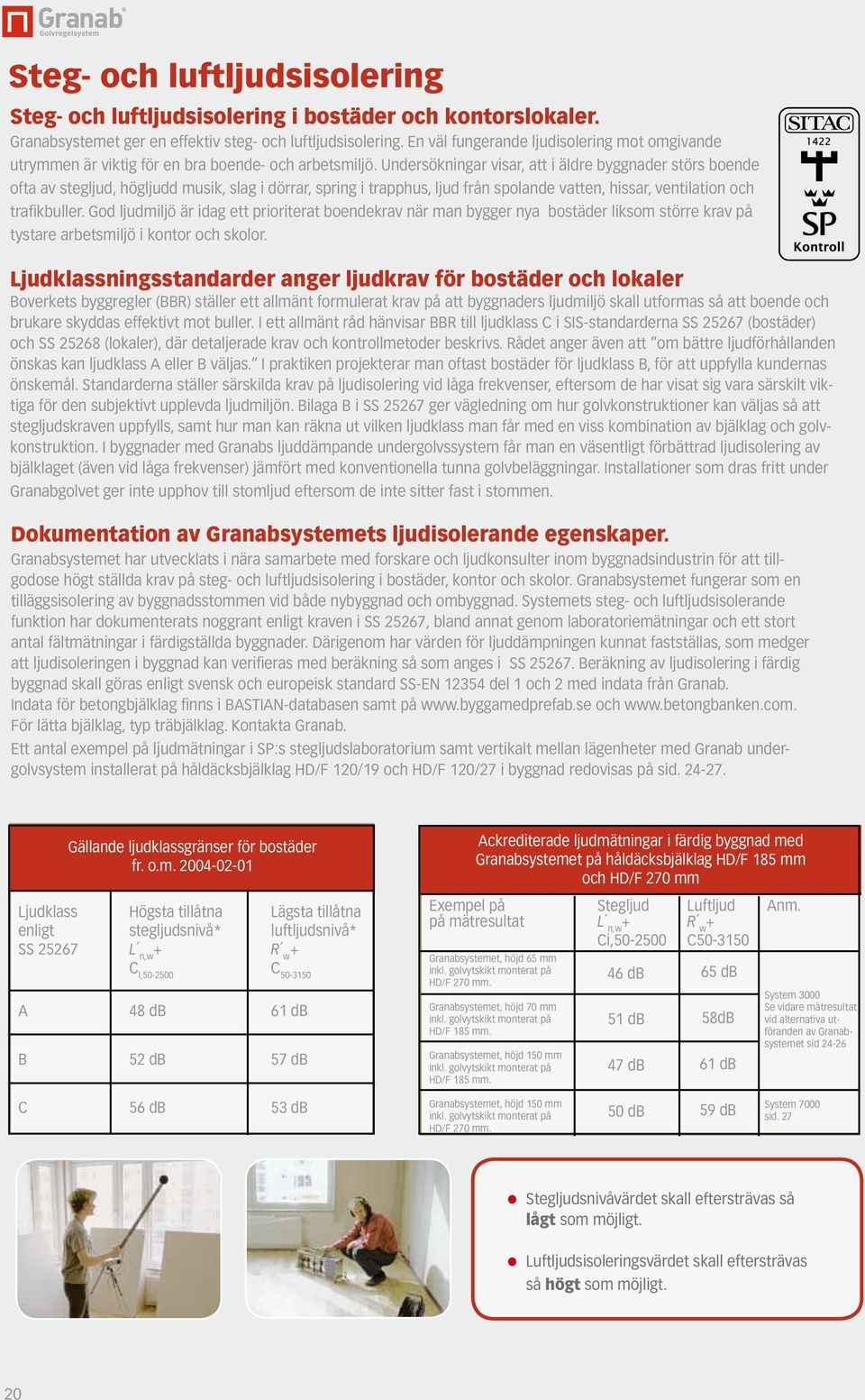

20 Steg- och luftljudsisolering Steg- och luftljudsisolering i bostäder och kontorslokaler. Granabsystemet ger en effektiv steg- och luftljudsisolering. En väl fungerande ljudisolering mot omgivande utrymmen är viktig för en bra boende- och arbetsmiljö. Undersökningar visar, att i äldre byggnader störs boende ofta av stegljud, högljudd musik, slag i dörrar, spring i trapphus, ljud från spolande vatten, hissar, ventilation och trafikbuller. God ljudmiljö är idag ett prioriterat boendekrav när man bygger nya bostäder liksom större krav på tystare arbetsmiljö i kontor och skolor. Ljudklassningsstandarder anger ljudkrav för bostäder och lokaler Boverkets byggregler (BBR) ställer ett allmänt formulerat krav på att byggnaders ljudmiljö skall utformas så att boende och brukare skyddas effektivt mot buller. I ett allmänt råd hänvisar BBR till ljudklass C i SIS-standarderna SS (bostäder) och SS (lokaler), där detaljerade krav och kontrollmetoder beskrivs. Rådet anger även att om bättre ljudförhållanden önskas kan ljudklass A eller B väljas. I praktiken projekterar man oftast bostäder för ljudklass B, för att uppfylla kundernas önskemål. Standarderna ställer särskilda krav på ljudisolering vid låga frekvenser, eftersom de har visat sig vara särskilt viktiga för den subjektivt upplevda ljudmiljön. Bilaga B i SS ger vägledning om hur golvkonstruktioner kan väljas så att stegljudskraven uppfylls, samt hur man kan räkna ut vilken ljudklass man får med en viss kombination av bjälklag och golvkonstruktion. I byggnader med Granabs ljuddämpande undergolvssystem får man en väsentligt förbättrad ljudisolering av bjälklaget (även vid låga frekvenser) jämfört med konventionella tunna golvbeläggningar. Installationer som dras fritt under Granabgolvet ger inte upphov till stomljud eftersom de inte sitter fast i stommen. Dokumentation av Granabsystemets ljudisolerande egenskaper. Granabsystemet har utvecklats i nära samarbete med forskare och ljudkonsulter inom byggnadsindustrin för att tillgodose högt ställda krav på steg- och luftljudsisolering i bostäder, kontor och skolor. Granabsystemet fungerar som en tilläggsisolering av byggnadsstommen vid både nybyggnad och ombyggnad. Systemets steg- och luftljudsisolerande funktion har dokumenterats noggrant enligt kraven i SS 25267, bland annat genom laboratoriemätningar och ett stort antal fältmätningar i färdigställda byggnader. Därigenom har värden för ljuddämpningen kunnat fastställas, som medger att ljudisoleringen i byggnad kan verifieras med beräkning så som anges i SS Beräkning av ljudisolering i färdig byggnad skall göras enligt svensk och europeisk standard SS-EN del 1 och 2 med indata från Granab. Indata för betongbjälklag finns i BASTIAN-databasen samt på och För lätta bjälklag, typ träbjälklag. Kontakta Granab. Ett antal exempel på ljudmätningar i SP:s stegljudslaboratorium samt vertikalt mellan lägenheter med Granab undergolvsystem installerat på håldäcksbjälklag HD/F 120/19 och HD/F 120/27 i byggnad redovisas på sid Gällande ljudklassgränser för bostäder fr. o.m Ljudklass Högsta tillåtna Lägsta tillåtna enligt stegljudsnivå* luftljudsnivå* SS L n,w R w+ C I, C A 48 db 61 db B 52 db 57 db Ackrediterade ljudmätningar i färdig byggnad med Granabsystemet på håldäcksbjälklag HD/F 185 mm och HD/F 270 mm Exempel på Stegljud Luftljud Anm. på mätresultat + L n,w R w+ Ci, C Granabsystemet, höjd 65 mm inkl. golvytskikt monterat på HD/F 270 mm. Granabsystemet, höjd 70 mm inkl. golvytskikt monterat på HD/F 185 mm. Granabsystemet, höjd 150 mm inkl. golvytskikt monterat på HD/F 185 mm db 51 db 47 db 65 db 58dB 61 db System 0 Se vidare mätresultat vid alternativa utföranden av Granabsystemet sid C 56 db 53 db Granabsystemet, höjd 150 mm inkl. golvytskikt monterat på HD/F 270 mm. 50 db 59 db System 7000 sid. 27 Stegljudsnivåvärdet skall eftersträvas så lågt som möjligt. Luftljudsisoleringsvärdet skall eftersträvas så högt som möjligt. 20

21 Ljudklassbeskrivning bostäder enligt SS Ljudklass A: Ljudklassen motsvarar mycket goda ljudförhållanden. Ljudklass B: Ljudklassen motsvarar betydligt bättre ljudförhållanden än ljudklass C. Denna ljudklass bör tillämpas om god boendemiljö efterfrågas. Ljudklass C: Ljudklassen ger tillfredsställande ljudförhållanden för en majoritet av de boende och kan Anm.: Trumljud: tillämpas som minikrav enligt Boverkets föreskrifter. Funktionskraven i denna standard är avpassade för respektive ljudklass på basis av lång praktisk erfarenhet av subjektivt upplevd ljudmiljö i bostäder. Det bör dock observeras, att byggnadskonstruktioner av praktiska och ekonomiska skäl inte kan dimensioneras för att helt undvika hörbara ljud från angränsande utrymmen från alla typer av aktiviteter. Hörbara ljud kan förekomma även i byggnader som uppfyller de högre ljudklasserna, exempelvis vid hopp eller kraftiga slag mot bjälklaget. Trumljud behandlas i SS (utgåva ) och benämns där Stegljud i samma rum. Kravet anger att trumljud skall begränsas i utrymmen där flera människor vistas mer än tillfälligt, t.ex. i storrumskontor, förskolor mm. Riktlinjer för mätning och bedömning av trumljud finns i SIS teknisk rapport 2007:15 ( Grad av trumljud beror av vilken golvbeläggning som används. Kontakta Granab för närmare information inför projektering. Förutsättningar Granabs Golvregelsystem inklusive övergolv kan utformas för olika ljudklasser (A-C enligt BBR och SS 25267/SS 25268) Granab Golvregelsystem är uppbyggt med formstabila stålreglar och ett effektivt fjädringssystem. Golvregelsystemet skruvas fast i ett stabilt bjälklag och ställs in på önskad höjd. Ett övergolv med valfri parkett eller golvspånskiva, kan limmas, skruvas eller läggas flytande. Håldäckselement och massivbjälklag behöver ingen avjämningsgjutning när de kompletteras med golvregelsystemet, vilket ger kortare byggtider, minskad byggfukt och ökad flexibilitet. För att projekterad ljudklass mellan rum i byggnader med Granab Golvregelsystem skall uppnås både vertikalt och horisontellt är det viktigt: att aktuella bjälklags- och väggkonstruktioner ger rätt förutsättningar för att man skall uppnå rätt ljudklass, vilket kan kontrolleras genom att beräkna ljudisoleringen i råbjälklag och väggar enligt SS-EN eller genom att mäta ljudisoleringen i produktionsfas enligt metoder i SS Mätning görs innan undergolvsystemet monteras, med tillfälliga åtgärder under mätningen som förhindrar luftljudsläckage mellan mätrummen. att Granab Golvregelsystem installeras av utbildad installatör och utförs enligt Granabs monteringsanvisningar och montagechecklistor. att Granabsystemet med golvbeläggning kan röra sig fritt och inte ha stumma kontaktpunkter med stommen, t.ex. vid anslutningar och genomföringar. att ljudläckage genom fogar och installationer i golv och väggar förhindras. att flanktransmission via anslutande konstruktioner ytterväggar, bjälklagens undersida etc. förhindras. att överhörning via ventilationskanaler mellan lägenheter ej förekommer. Se vidare Granabs Allmänna Leverans- och Försäljningsvillkor. Definition Luftljudsisolering: Skiljekonstruktionens förmåga att reducera ljud som når konstruktionen via luften. Definition Stegljudsnivå: Ljudtrycksnivån i ett angränsande utrymme från en standardiserad stegljudsapparat som hamrar på ett bjälklag. För att säkerställa att projekterad ljudklass uppnås både vertikalt (mellan våningsplan) och horisontellt (i samma våningsplan) i färdig byggnad måste alla delar av en byggnadskonstruktion fungera på rätt sätt. Ljudkonsult bör anlitas för genomgång av projekterade byggnadskonstruktioner (bygghandlingar). I byggskedet bör utförandet granskas enligt våra checklistor. 21

22 Stegljudsreduktion i laboratorium Granab Golvregelsystem har provats av SP Sveriges Tekniska Forskningsinstitut på ett referensbjälklag av 16 cm betong, enligt svensk och internationell standard SS-EN ISO 140. Stegljudsprovningarna gjordes med 15 mm parkettgolv på lumppapp, Granabs undergolv av 22 mm golvspånskiva som limmats och skruvats mot 7000-systemets stålprofiler, gröna SYLODYN dämpkuddar samt distansskruvar på betongbjälklaget. Dämpkuddarna är inbyggda under stålprofilerna och medger rörelser i golvet utan att stegljud leds ned via skruvarna till betongbjälklaget. Genom att jämföra uppmätta stegljudsnivåer för komplett golv med de nivåer som erhålls för enbart laboratoriets betongbjälklag, kan SP redovisa förbättringsvärden för Granabsystemet ( ) som räknats fram i tredjedels oktavband enligt ISO System 0 System 7000 Förbättringsvärdena från laboratoriet kan användas för beräkning av stegljudsnivå i byggnad med andra typer av betongbjälklag, enligt SS- EN Värden för Granabsystemet och olika betongbjälklag finns i databasen till beräkningsprogrammet BASTIAN. Vid beräkning av steg- och luftljudsisolering i bjälklag mellan rum tar programmet hänsyn till inverkan av areor och rumsvolymer samt anslutande byggdelar, vilket ger en både enkel och kostnadseffektiv dimensionering av byggnadens ljudisolering. Beräkningsresultaten har jämförts med ett stort antal fältmätningar och visat sig ge god överensstämmelse i medeltal. Granab rekommenderar att man håller 1 db marginal vid dimensionering mot ljudkrav i färdig byggnad enligt SS 25267/

23 Stegljudsreduktion i laboratorium För att underlätta jämförelser av olika stegljudsdämpande golvlösningar finns det ett klassningssystem i bilaga B till svensk standard för ljudklassning av bostäder (SS 25267). Stegljudsklassningen baseras på det vägda sammanfattningsvärdet w, som SP räknar fram från 16 värden i tredjedels oktavband ( Hz) enligt SS-EN ISO Byggnader med betonggolv och beläggningar i stegljudsklass 7 uppfyller normalt BBR:s krav (ljudklass C). Granabsystemet ger 29 db, vilket uppfyller den högsta stegljudsklassen 8A. Golv i denna klass uppfyller normalt stegljudskrav för ljudklass A i byggnader med betongbjälklag. Vägledning för val av golvbeläggningar och övergolv på tunna betongbjälklag enl. SS bil. B, (<180 mm) I bilaga B till SS är klassindelning gjord av golvbeläggningars stegljudsdämpning på tunna betongbjälklag. Uppdelningen är gjord i 7 olika golvbeläggningsklasser med beskrivning av stegljudsdämpning för respektive golvbeläggningsklass. Högsta golvbeläggningsklass är klass 8A som Granabsystemet uppfyller med god marginal. Trägolv och mattor på en tunn elastisk duk uppfyller normalt stegljudsklass 7, vilket ger ljudklass C på samma bjälklag. Golvbeläggningsklass Kriterium db Innebörd/Tillämpning. Golvbeläggningar som tillhör gruppen 8A Kan uppfylla ljudklass A mellan bostäder då de läggs på betongbjälklag. För en fullständig beskrivning hänvisas till standarden SS (SIS förlag) med Granab Golvregelsystem 29dB 23

24 Steg- och luftljudsreduktion vertikalt System 0 Ljudisoleringsmätningar Granab Golvregelsystem monterat på HD/F 270 mm. Ackrediterade ljudisoleringsmätningar enligt: SS SS-ISO 717/1 och SS-ISO 717/2 utförda av Ingemansson Technology AB. 65 Utförande Granab Golvregelsystem monterat på HD/F 270 mm samt 22 mm golvspånskiva + matta 270 Mätresultat Stegljud: Lnw+c 46 db Luftljud: Rw+c 65 db 65 Utförande Granab Golvregelsystem monterat på HD/F 270 mm samt 22 mm golvspånskiva + 15 mm parkett 270 Mätresultat Stegljud: Lnw+c 43 db Luftljud: Rw+c 65 db System 0 luftljud System 0 stegljud 24

25 Steg- och luftljudsreduktion vertikalt System 0 Ljudisoleringsmätningar Granab Golvregelsystem monterat på HD/F 185 mm. Ackrediterade ljudisoleringsmätningar enligt SS-EN ISO utförda av KM Akustikbyrån. 70 Utförande Granab Golvregelsystem monterat på HD/F 185mm samt 22 mm golvspånskiva + matta 185 Mätresultat Stegljud: Lnw+c 51 db Luftljud: Rw+c 58 db 70 Utförande Granab Golvregelsystem monterat på HD/F 185 mm samt 22 mm golvspånskiva + 15 mm parkett 185 Mätresultat Stegljud: Lnw+c 48 db Luftljud: Rw+c 59 db System 0 luftljud System 0 stegljud 25

26 Steg- och luftljudsreduktion vertikalt System 0 Ljudisoleringsmätningar Granab Golvregelsystem monterat på HD/F 185 mm. Ackrediterade ljudisoleringsmätningar enligt SS-EN ISO 717/1, 717/2 utförda av J&W Akustikbyrån. 150 Utförande Granab Golvregelsystem monterat på HD/F 185 mm med ovanpåliggande 22 mm golvspånskiva. 185 Mätresultat Stegljud: Lnw+c 47 db Luftljud: Rw+c 61 db Utförande Granab Golvregelsystem monterat på HD/F 185 mm samt 22 mm golvspånskiva, och ovanpåliggande 15 mm parkett. Mätresultat Stegljud: Lnw+c 46 db Luftljud: Rw+c 63 db System 0 luftljud System 0 stegljud 26

27 Steg- och luftljudsreduktion vertikalt System 7000 Ljudisoleringsmätningar Granab Golvregelsystem monterat på HD/F 270 mm. Ackrediterade ljudisoleringsmätningar enligt SS-EN ISO utförda av KM Akustikbyrån. 150 Utförande Granab Golvregelsystem monterat på HD/F 270 mm samt 22 mm golvspånskiva + matta 270 Mätresultat Stegljud: Lnw+c 50 db Luftljud: Rw+c 59 db 150 Utförande Granab Golvregelsystem monterat på HD/F 270 mm samt 22 mm golvspånskiva, och ovanpåliggande 15 mm parkett. 270 Mätresultat Stegljud: Lnw+c 48 db Luftljud: Rw+c 61 db System 7000 luftljud System 7000 stegljud

28 Kontor - Offentliga lokaler Steg- och luftljudsisolering Granab Golvregelsystem installeras i många kontorsprojekt. Den flexibla ledningsdragningen mellan bjälklag och golvytskikt innebär stora fördelar samtidigt som Granabsystemet skapar en god ljudmiljö. Granabsystemet uppfyller med mycket stor marginal ljudkraven för kontor enligt SS Behagliga, komfortanpassade golv för en bättre arbetsmiljö I en bra arbetsmiljö är det viktigt att golven ej är för hårda eller stumma, vilket kan förorsaka värk i axlar, rygg och ben. Granabsystemet med inbyggd stötdämpande effekt ger behagliga golv med dokumenterad nerböjningsgrad vid punktbelastning. Utförande Granab Golvregelsystem 7000 inkl. 22 mm golvspånskiva + 15 mm parkett. Lättvägg monterad på obrutet Granabsystem inkl. ytskikt. Mätresultat Stegljud: Lnw 59 db Luftljud: Rw 56 db Ljudkrav kontor enligt SS Luftljudsisolering enligt SS Lägsta totala luftljudsisolering mellan utrymmen Rw (db). Typ av utrymme Ljudklass B Ljudklass C Kontorsrum mot korridor Samtals- konferensrum 44 1) 44 mot korridor 35 2) 35 1) Vid speciella krav 48 db. 2) För rum med glasade väggar accepteras 5 db lägre. Stegljudsnivå enligt SS Högsta stegljudsnivå mellan olika utrymmen, L nw (db). Typ av utrymme Ljudklass B Ljudklass C Kontorsrum, samtalsrum konferensrum, vilorum. mot korridor från annat utrymme

29 Kontor - Offentliga lokaler Exempel - Projektering El, data, tele - Kontor Systembeskrivning - EL. Granab Golvregelsystem medger distribution av försörjningssystem för kraft, tele, data m.m. Lokaler större än m 2 indelas i försörjningsområden. KONTOR GRANAB GOLVREGELSYSTEM SYSTEMBESKRIVNING - EL GRANAB AB Uppdragsnummer Datum Rev. datum Uppr ttad av Jorkby, Ingemar Granskad av Godk nd av KM ELTEKNIK AB Rullagergatan 6, Gˆteborg Tel: Fax: Utrymmen - Centralenheter. Försörjningsområdet förses med en fast enhet (s.k. ö med toaletter etc.) där centralenheter för kraft, tele, data, brandlarm etc. placeras. Kanalisation - Ledningsstråk. Ledningsnäten förläggs på kabel- och/eller trådstegar under golvet i ett primärstråk från centralenheterna och vidare ut i försörjningsområdet. Golvet förses med luckor över stråket. Från primärstråket förläggs ledningarna i installationsrör fram till platsutrustningen (uttag). Systemet kan potentialutjämnas. Granab Golvregelsystem installerat i projekt Kv. Stallet, Stockholm Ombyggnad till kontor, bibliotek och andra offentliga lokaler. 29

30 Granab ventilerade undergolv Vid osäkerhet och risk för betydande fukthalt eller emissioner från bottenplatta eller bjälklagskonstruktion bör luftspalten under färdigt golv ventileras genom mekanisk ventilation i kombination med att fuktspärr monteras på golvreglarna. Granabsystemet höjdjusteras som standard från mm och lämnar ett fritt luftflöde under reglarna. Utrymmet under golvet bildar en separat rumsenhet (tät låda), som ventileras fristående eller i speciella fall i kombination med övrig ventilation. Beställ vår ventilationsbroschyr för mer information. System 0 med fuktspärr ovanpå reglarna. System 7000 med fuktspärr ovanpå reglarna. Granab kan erbjuda projektering av ventilation som även innefattar funktions-, drifts- och underhållsanvisning. Montage av ventilation utföres genom lokal VVS-installatör eller byggentreprenör. 30

31 Granab ventilerade undergolv Princip för Granab ventilerade undergolv Separat mekanisk ventilation i rumsenheten under golvet genom en frånluftsfläkt som suger luften via perforerade luftkanaler av exempelvis standard spirorör. Tilluften till kanalerna sker via ett luftdon med filter som tar tilluften från resp. rumsenhet. Komplettering av tilluft kan göras genom exempelvis en extra uteluftsventil. Ett stort antal villor och hus drabbas årligen av fuktskador i källaren eller av förhöjda fukthalter i bottenplattan. Förutom kontroll och ev. åtgärder med ny dränering och fyllnadsmaterial kring huskroppen måste golvreglar av trä eller plastmattor som monterats eller lagts direkt på källargolvet tas bort och en uttorkning av betonggolven är nödvändig. Bygg ej in fukt! Fukt från betonggolv i källare eller från bottenplattan skall ventileras bort och skall ej byggas in i golvkonstruktionen. Granabsystemet med golvreglar av förzinkat stål och genomgående av oorganiskt material justeras upp från betonggolven till önskad höjd och luften i utrymmet mellan undergolv och övergolv ventileras kontinuerligt bort. Granabsystemet med ljuddämpande element ger behagliga golv med goda ljudegenskaper. Undvik fukt, mögel och dålig inomhusluft - installera Granabsystemet med undergolvsventilation 31

32 Golvvärme monterad på Granabsystemet Golvvärme monteras i allt fler bostadsprojekt på Granabsystemet. Granabsystemet med golvreglar av stål är helt formstabilt och påverkas ej av temperaturväxlingar, vilket är en stor fördel för att undvika oönskade problem i golvkonstruktionen på sikt. De flesta förekommande golvvärmesystemen kan med fördel monteras i kombination med Granabsystem 0 och system Vid val av vattenburen golvvärme monteras två alternativa huvudsystem på Granabs Golvregelsystem 0 och 7000: Golvvärme i golvspånskiva 22 mm med spår Spårad 22 mm golvspånskiva, som limmas och skruvas fast i Granabreglarna. I spåren läggs en golvvärmeplåt för att fördela ut värmen från rör till golv. Därefter trycks golvvärmeröret ned i värmefördelningsplåten. Golvbeläggning. 15 mm parkett monteras direkt på golvvärmeinstallationen med en ev. underliggande fuktspärr. Viktigt att golvtillverkarnas montageanvisningar följs noggrant. För detaljerad information beställ vår Golvvärmebroschyr. Golvvärme i golvvärmekassett Värmeslingor monterade i golvvärmekassett. Kassetten/bjälklagsplåten läggs i golvregelsystemets längdriktning och placeras på kassettbärare som monteras mellan reglarna (System 7000). Standardmått mellan reglar c/c 600. Golvbeläggning. 22 mm golvspånskiva + matta eller 15 mm parkett. Alternativt golvgips + klinker. 32

33 Golvvärme monterad på Granabsystemet Nerfällda konvektorer På många bostadsprojekt önskar man lösningar med nerfällda konvektorer. Exempelvis där man har glasfasader från golv till tak och vill undvika kallras men också för att det blir en fin lösning utan synliga radiatorer. I dessa fall kan man med stor fördel använda Granab Golvregelsystem och utnyttja utrymmet mellan bjälklag och färdigt golv. Exempel på projekt med golvvärme/nerfällda konvektorer Projekt: Kv. Klabben, 6000 m 2, Stockholm Beställare: Folkhem AB Projekt: Sickla Udde, 5000 m 2, Stockholm. Beställare: NCC AB / Familjebostäder 33

34 Granabsystemet vid extra påbyggnad av våningsplan Granab Golvregelsystem monteras i ett stort antal projekt där man eftersträvar låg vikt i kombination med effektiv steg- och luftljudsreduktion. Granabsystemet innebär: Låg vikt/m 2. Ca 5 kg/m 2 att jämföras t.ex. med motsvarande 10 cm konventionell pågjutning: ca 240 kg/m 2. Projekt: Gånglåten, 6000 m 2, Göteborg Beställare: PEAB AB / Bostads AB Poseidon, Göteborg Granabsystemet vid inredning av vindsvåningar till lägenheter Projekt: Vindsvåning, 500 m 2, Stockholm. Granabsystemet på träbjälklag Granab Golvregelsystem kan självklart också monteras på bjälklag av trä. Som infästning används då en träskruv istället för betongankare. Kontakta Granab för mer information. 34

35 Monteringsverktyg Granab Golvregelsystem 0 och 7000 Dorn för nersänkning i förborrat hål. Dorn för slutfixering Skruvverktyg för höjdjustering av golvreglar. För skruvdragare. Kort modell: Kat.nr Lång modell: Kat.nr Dorn för montering av betongankare. (1 st av vardera ingår). Kat.nr. 850 A. Längd 250 mm. Kat.nr. 850 B. Längd 450 mm. Kat.nr. 850 C. Längd 1000 mm. Skruvverktyg för manuell höjdjustering av golvreglar. Kort modell: Kat.nr. 8. Lång modell: Kat.nr Borr för nersänkning av justerskruv i regel. Kat.nr Betongborr för betongankare. Kat.nr mm kort. Kat.nr mm lång. Monteringsrör för betongankare. Kat.nr För detaljerad information beställ vår monteringsanvisning och DVD-skiva. Tillbehör Regeldistanshållare Kat.nr. Verktyg. 9 Regeldistans mm Regeldistans 400 mm Regeldistans 500 mm Regeldistans 600 mm. Skruvautomat Golvspånskivskruv Isolerbärare system För isoleringstjocklek A Skruvautomat typ HILTI, 4000 varvs maskin. För golvspånskivskruv. Kontakta Granab. Golvspånskivskruv med borrspets. Kontakta Granab. 70 Isoleringstjocklek A mm: 40, 80, 120 eller enligt ö.k. Katalognummer: 7040, 7080,

36 Materialspecifikation Granab Golvregelsystem 0 Stödkloss med dämpelement, justerskruv och betongankare. Kat.nr. 1 Golvregelprofil. Kat.nr Materialspecifikation Granab Golvregelsystem 7000 Justerskruv finns i standardlängder: 40, 65, 125, 150, 250 och 400 mm. Speciallängder kan erhållas. Stödkloss med dämpelement, justerskruv och betongankare. Kat.nr Golvregelprofil. Kat.nr Granab Golvregelsystem installerat i projekt Örebro Universitet 36

37 Monteringsexempel Hög höjd Granab System 7000 kan som standard nivåjusteras upp till 420 mm. Önskas höjd upp till ca 1000 mm monteras masonitbalk på Granabreglarna. Masonitbalk finns i olika höjder och längder. Masonitbalken sätts fast i Granabregeln med självborrande skruv. OBS! Infästningsskruven får ej komma i kontakt med justerskruv/ kloss. För detaljerad information beställ vår monteringsanvisning och DVD-skiva. Plastfolie OBS! Plastfolien monteras ovanpå reglarna ej direkt på betongunderlaget. Montage flytande parkett. Granabsystemet inklusive reglar är av helt oorganiskt material och påverkas ej av fuktiga miljöer. Genom att plastfolien läggs ovanpå reglarna erhålls ett effektivt långvarigt fuktskydd mot ovanpåliggande golvskikt. Montage flytande 22 mm spånskiva. Granabsystemet inklusive reglar är av helt oorganiskt material och påverkas ej av fuktiga miljöer. Genom att plastfolien läggs ovanpå reglarna erhålls ett effektivt fukt-skydd mot ovanpåliggande golvskikt. Dörrhål System 0. Bräda placeras på regelns vingar som underlag för senare montage av dörrtröskel eller täcklist (OBS! Ej spånskiva). Vid dörrhål, balkongdörr skall reglarna kompletteras med extra justerenheter. System 0 System 7000 System Regeln monteras mitt i dörrhål så att regeln med brädan får samma höjdnivå som övriga reglar. Brädan skall skruvas och limmas mot regeln i dörrhålet. Brädan är till för senare montering av tröskel eller täcklist. 37

38 Exempel på installationer Projekt: Gåshaga, m 2, Lidingö Beställare: Skanska AB Projekt: Sjölyststranda, 9000 m 2, Oslo Beställare: Veidekke ASA Projekt: Sickla Udde, m 2, Stockholm Beställare: Skanska AB Projekt: Lillåudden, m 2, Västerås Beställare: PEAB AB / Mimer AB Projekt: Hamar Bryggeri, m 2, Hamar Beställare: Backe-Gruppen AS Projekt: Kv. Mältplåten, 6000 m 2, Stockholm Beställare: Skanska AB Projekt: Sentrumgården, Bodö m 2 Beställare: Barlindhaug AS / Skanska AS 38

39 Exempel på installationer Projekt: Kv. Hjässan, 9000 m 2, Halmstad Beställare: NCC AB/Anjo Bygg AB Projekt: Kv. Amnetisten, 9000 m 2, Solna Beställare: Skanska AB Projekt: Sannegårdshamnen, m 2, Göeborg Beställare: JM AB Projekt: Kv. Tastagate, 0 m 2, Stavanger Beställare: Skanska AS Projekt: Hotell Haga, 4500 m 2, Stockholm Beställare: PEAB AB Projekt: Norconsult, 3100 m 2, Sandvika Beställare: AF Skandinavia AS Projekt: Kv. Kajkanten, 7200 m 2, Göteborg Beställare: JM AB Se vidare Granabs referenslista för fler projekt. 39

40 Bygg- och Miljöteknik Granab AB Tel: +46 (0) vx Telefax: +46 (0) Postadress: P.O.Box 172 S Vårgårda Sweden Besöks-/godsadress: Verkstadsgatan 4 S Vårgårda Utgåva 8. Maj 2009 Original: blomill.se Tryck: Rydins Tryckeri AB
