1

2 Om rejlers» Teknikkonsult med bredd, spets och energi.» Erbjuder tjänster till kunder inom industri, energi, infrastruktur samt bygg och fastighet.» Finns på 80 orter i Sverige, Finland och Norge.

3 Automation Magnus Persson, DC Elkraft Anders Fransson, DC Installation Jonas Thimberg, DC Infra Laszlo Sarközi, tf DC Mekanik Håkan Hillman, DC Rejlers Sverige AB Peter Rejler, tf VD Process och Anläggning Stefan Nordström, DC Telekom Ulf Jonsson, DC Senior Advisory Board Jonas Nilsson, SABM Kvalité och Miljö Dan Liljenfeldt, KMC Human Resources Agneta Agnemyr, HRC Ekonomi Niklas Danielsson, EC Rejlers Energitjänster AB Jan Svensson, VD Energitjänster Lars Löfgren, DC

4 REJLERS ENERGITJÄNSTER AB ATT MÄTA ÄR ATT VETA Tjänster och system för nätbolag, elhandlare, produktionsägare, fastighetsbolag och industrier

5 Vad är energieffektivisering Kundcase Hur fungerar det

6

7 Energibalans för ett typiskt flerbostadshus Tillförd energi Bortförd energi Solinstrålning Personvärme Elapparater Gratis Ventilations - förluster Luftflöde och drifttider Luftläckage Innetemp Luftläckage Utetemp Fjärrvärme, etc. Byggnadens isoleringsstatus och omslutande area radiatorsystem Transmissions förluster Innetemp utetemp Tappvarmvatten Avloppsförluster Förbrukad vattenvolym Avloppsvattentemp Kallvattentemp

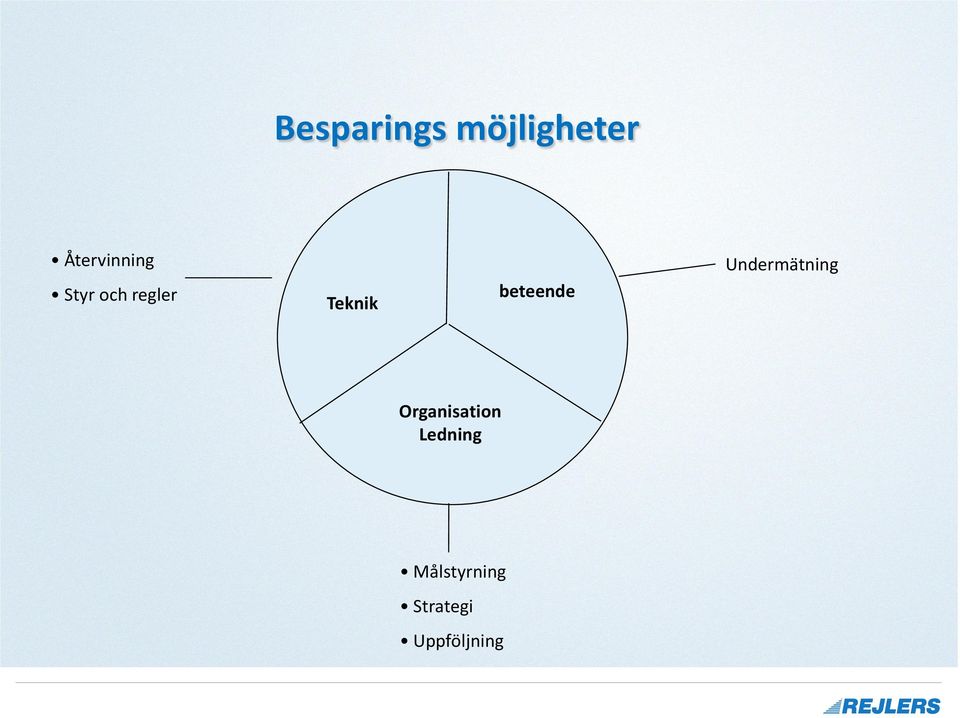

8 Besparings möjligheter Återvinning Styr och regler Teknik beteende Undermätning Organisation Ledning Målstyrning Strategi Uppföljning

9 Vad är energieffektivisering? Nyckeltal Processtyrning drift Mäta

10 Effektivisera Energieffektiviseringen

11 Nyttjare Fastighets/förvaltningsbolag Kommuner och landsting Kedjor Systemleverantörer Konsultbolag

12 Energiinformation ur en driftorganisations perspektiv Lars-Johan Lindberg

13 Rum för många bostadsrättsföreningar lägenheter Cirka boende Över hela Sverige

14 Systematisk drift och energioptimering Drifttekniker ronderar alla anläggningar vid månadsskiftet Driftmöte ca den 12:e varje månad med drifttekniker, energiingenjör och teknisk förvaltare varvid varje objekt gås igenom i tur och ordning Driftteknikerns noteringar Energistatistik analyseras Arbetsorder analyseras Beslut om ev åtgärd och vem som har ansvaret 14

15 Så gjorde vi tidigare Manuell avläsning av elmätare, fjärrvärme och vattenmätare gav mängder med fel och försenad statistik Frustration i gruppen och missnöjda kunder 15

16 När indata ser ut så här 16

17 Så blir resultatet ofta så här 17

18 Krav på energistatistiken Uppdaterad energistatistik skall finnas tillgängligt till den 10:e i månaden för alla objekt utan krångel med fördröjning och felavläsningar 18

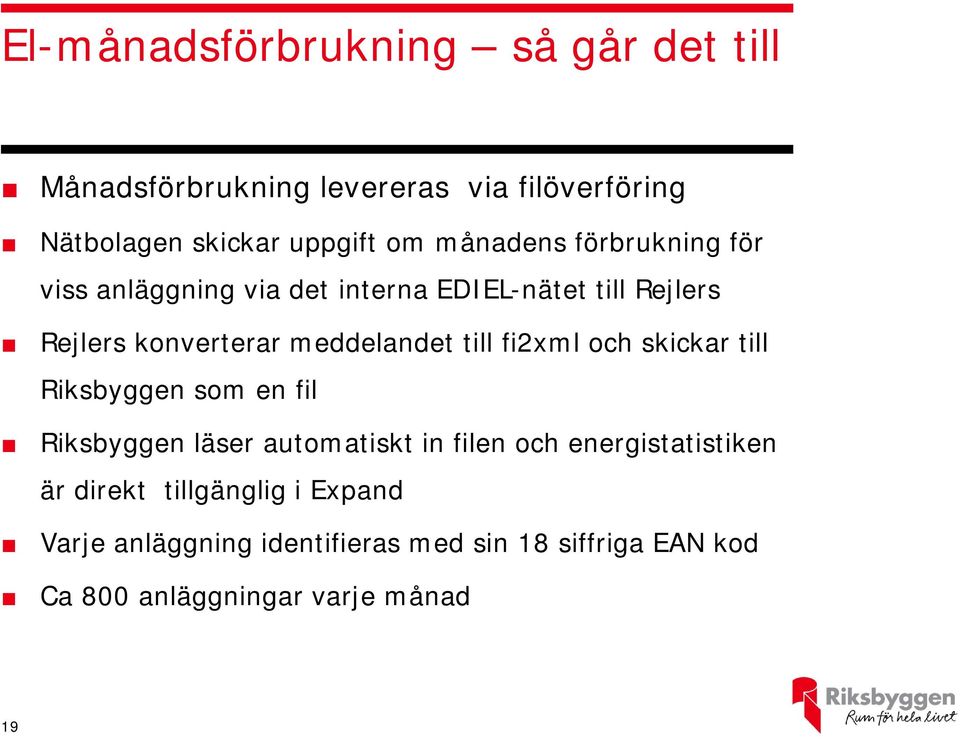

19 El-månadsförbrukning så går det till Månadsförbrukning levereras via filöverföring Nätbolagen skickar uppgift om månadens förbrukning för viss anläggning via det interna EDIEL-nätet till Rejlers Rejlers konverterar meddelandet till fi2xml och skickar till Riksbyggen som en fil Riksbyggen läser automatiskt in filen och energistatistiken är direkt tillgänglig i Expand Varje anläggning identifieras med sin 18 siffriga EAN kod Ca 800 anläggningar varje månad 19

20 Fjärrvärme och fi2xml FJV-bolag levererar fil med förbrukningsdata i valfritt format till Rejlers Rejlers konverterar till Fi2xml och levererar till Riksbyggen på samma sätt som för el Med data från bl.a. Norrenergi, Fortum har genomförts framgångsrikt 20

21 Anläggningsid Fjärrvärmeanläggningar har ej unik anläggningsidentifikation Svensk Fjärrvärme har tagit fram en lista med prefix 3 siffror som läggs framför anläggningsid Rejlers lägger på denna prefix när dom konverterar till fi2xml 21

22 Riksbyggens krav på fjv leverantörer Tillhandahåll förbrukningsstatistik för Energi (MWh) och Flöde ( kbm) Kostnadsfritt eller till låg kostnad Valfritt format ( gärna csv) direkt från system med automatisk generering, via mejl till Rejlers som konverterar och distribuerar till rätt mottagare. 22

23 Vad ingår i tjänsten? Insamling av mätvärden Efterlysning Validering Webbverktyg Full transparens

24 Åtkomst av mätdata

25 Mätpunkts presentation

26

27

28

29

30 Syfte Att få mätdata i ett standardiserat format Att få mätdata via automatik Att få rätt mätdata utan fel av mänsklig faktor

31 Åtkomst av energivärden Rejlers Energitjänster AB Lars Löfgren Anläggningar Insamlande bolag Rejlers Mottagande fastighetssystem Elmätare Insamling UTILTS Elmätare Nätbolag Insamling Gasmätare Gasmätare Värmemätare Insamling Insamling Gasleverantör UTILTS Tjänsteplattform, TP hos mätvärdesinsamlare Fi2XML 4. Server Värmemätare 1. Insamling Insamling Värmeleverantör XML eller annat format Beskrivning 1. Nyttigheter el, gas och fjärrvärme 2. Nätägare och gas-, fjärrvärme-leverantör samlar in mätvärden samt vidarebefordrar dessa till Rejlers, via Ediel eller Filetransfer. 3.Mätvärdesinsamlare konverterar mätvärden och mätarställningar till Fi2XML och skickar via Filetransfer till fastighetssystemet. Mätvärdesinsamlare konverterar även mätar-ställningar till månadsvärden. 4. Mottagande system presenterar mätvärden. Sida 1 Lars Löfgren

32 Insamling fr Nätägare REM systemöversikt Kundwebb E-analys TP databas Internet Rejlers undermätning Annat E-uppfölj Trådlösa Slavar med ev display Master

33 Detta behövs Fullmakt med Organisation och org nr Mätvärden fr.o.m. Behörig firmatecknare Anläggningslista i Excel för varje anläggningsägare innehållande EAN kod, (står på faktura) Nätområde, (står på faktura) Installation Filetransfer

34 Resultat Import av EDIEL E66 UTILTS meddelande, konvertering till FI2XML format Omvandling av mätarställningar till förbrukning Leverans av mätdata med automatik

35 Att Mäta är att Veta
