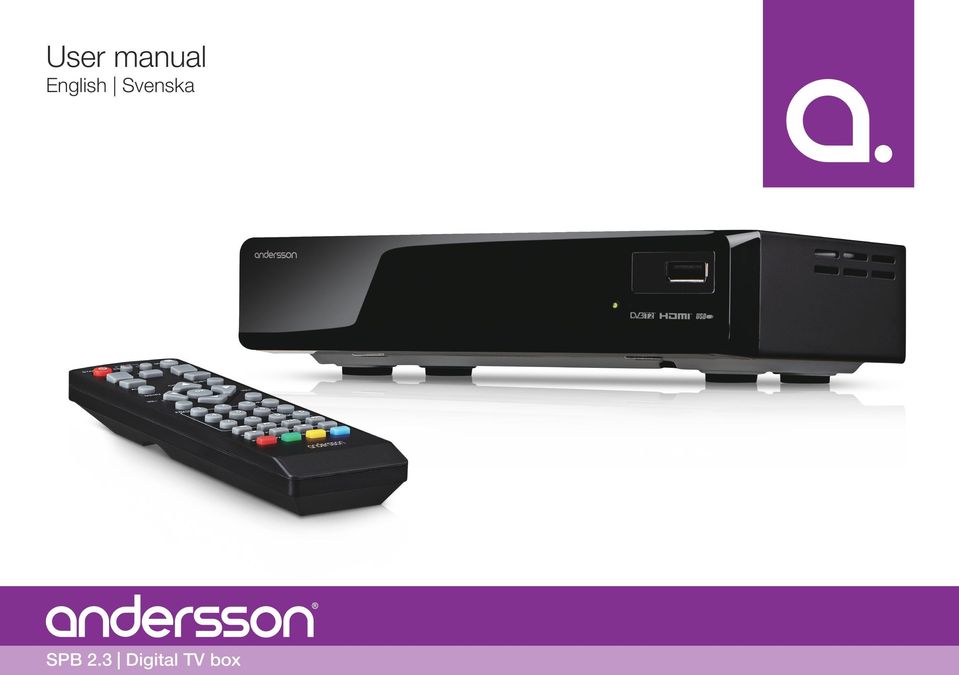

User manual English Svenska. SPB 2.3 Digital TV box

Transkript

1 User manual English Svenska SPB 2.3 Digital TV box

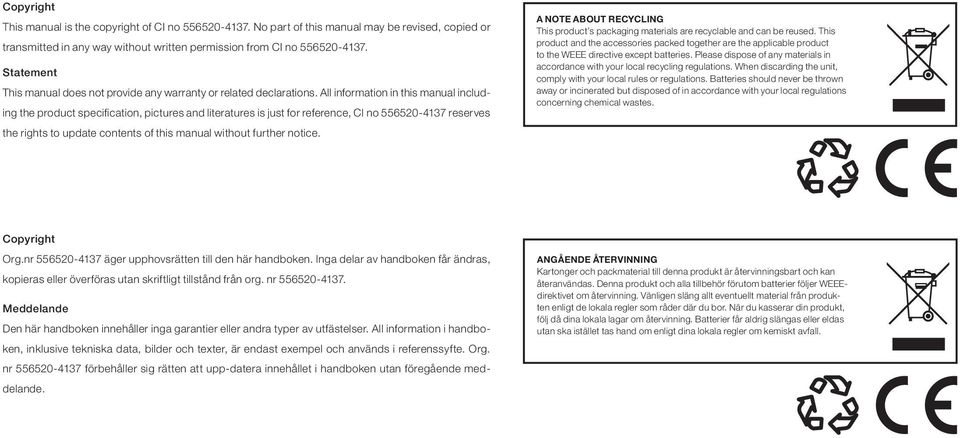

2 Copyright This manual is the copyright of CI no No part of this manual may be revised, copied or transmitted in any way without written permission from CI no Statement This manual does not provide any warranty or related declarations. All information in this manual including the product specification, pictures and literatures is just for reference, CI no reserves the rights to update contents of this manual without further notice. A NOTE ABOUT RECYCLING This product s packaging materials are recyclable and can be reused. This product and the accessories packed together are the applicable product to the WEEE directive except batteries. Please dispose of any materials in accordance with your local recycling regulations. When discarding the unit, comply with your local rules or regulations. Batteries should never be thrown away or incinerated but disposed of in accordance with your local regulations concerning chemical wastes. Copyright Org.nr äger upphovsrätten till den här handboken. Inga delar av handboken får ändras, kopieras eller överföras utan skriftligt tillstånd från org. nr Meddelande Den här handboken innehåller inga garantier eller andra typer av utfästelser. All information i handboken, inklusive tekniska data, bilder och texter, är endast exempel och används i referenssyfte. Org. nr förbehåller sig rätten att upp-datera innehållet i handboken utan föregående meddelande. ANGÅENDE ÅTERVINNING Kartonger och packmaterial till denna produkt är återvinningsbart och kan återanvändas. Denna produkt och alla tillbehör förutom batterier följer WEEEdirektivet om återvinning. Vänligen släng allt eventuellt material från produkten enligt de lokala regler som råder där du bor. När du kasserar din produkt, följ då dina lokala lagar om återvinning. Batterier får aldrig slängas eller eldas utan ska istället tas hand om enligt dina lokala regler om kemiskt avfall.

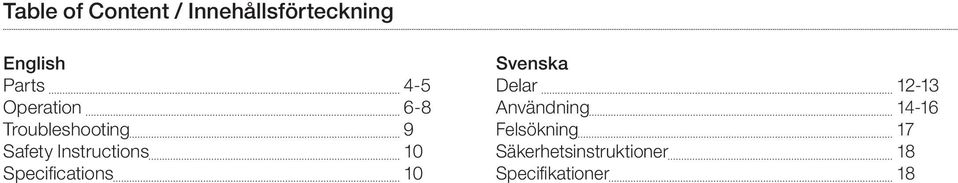

3 Table of Content / Innehållsförteckning English Parts 4-5 Operation 6-8 Troubleshooting 9 Safety Instructions 10 Specifications 10 Svenska Delar Användning Felsökning 17 Säkerhetsinstruktioner 18 Specifikationer 18

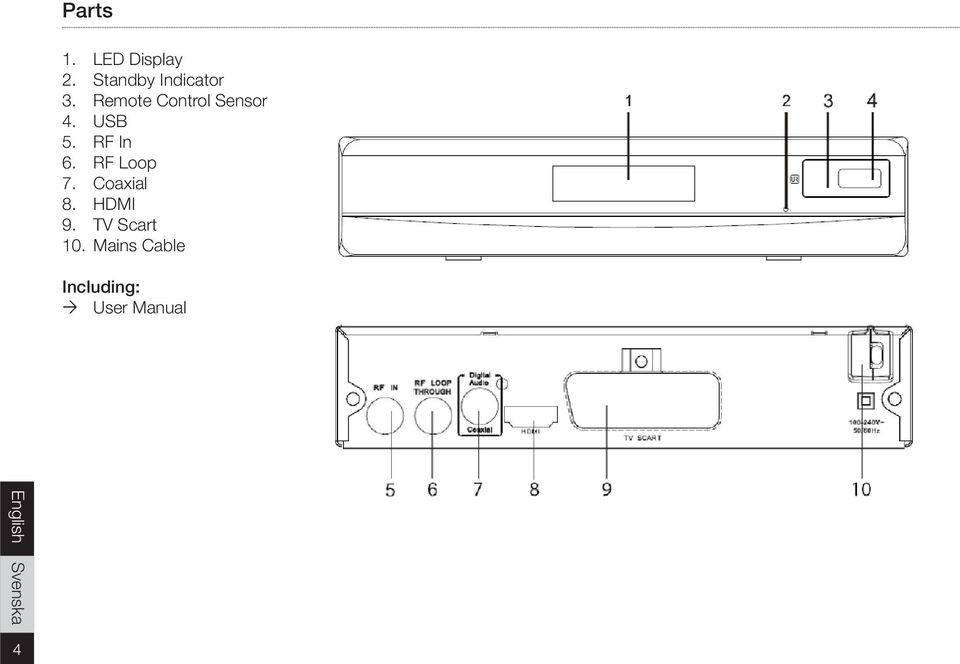

4 Parts 1. LED Display 2. Standby Indicator 3. Remote Control Sensor 4. USB 5. RF In 6. RF Loop 7. Coaxial 8. HDMI 9. TV Scart 10. Mains Cable Including: User Manual 4

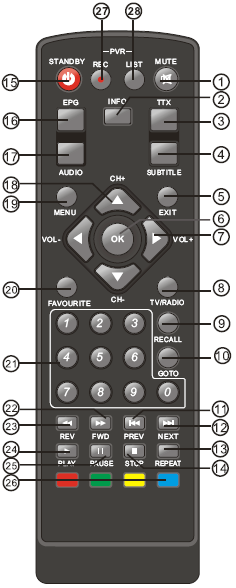

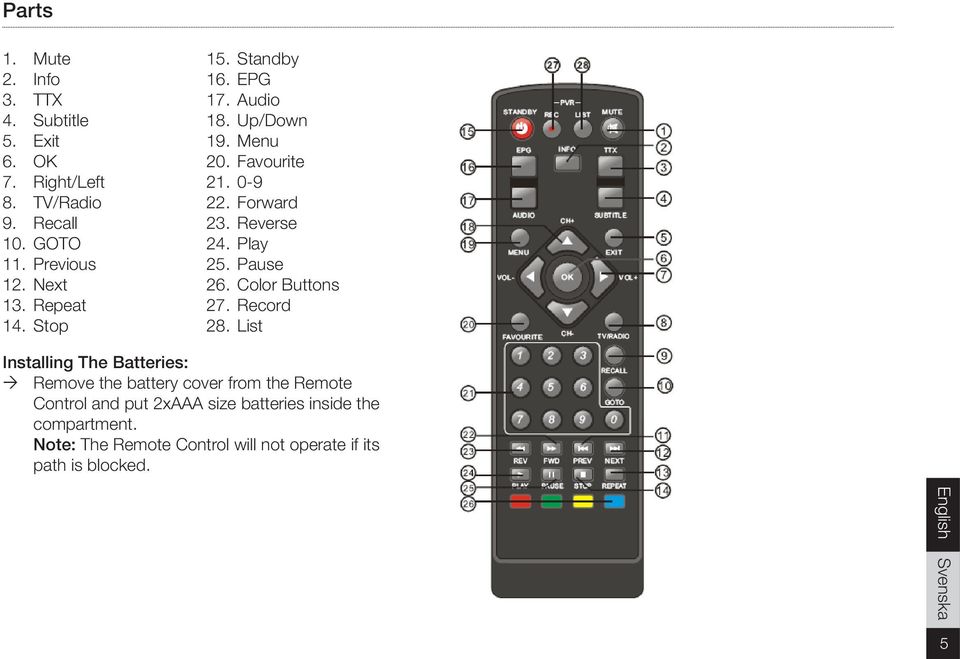

5 Parts 1. Mute 2. Info 3. TTX 4. Subtitle 5. Exit 6. OK 7. Right/Left 8. TV/Radio 9. Recall 10. GOTO 11. Previous 12. Next 13. Repeat 14. Stop 15. Standby 16. EPG 17. Audio 18. Up/Down 19. Menu 20. Favourite Forward 23. Reverse 24. Play 25. Pause 26. Color Buttons 27. Record 28. List Installing The Batteries: Remove the battery cover from the Remote Control and put 2xAAA size batteries inside the compartment. Note: The Remote Control will not operate if its path is blocked. 5

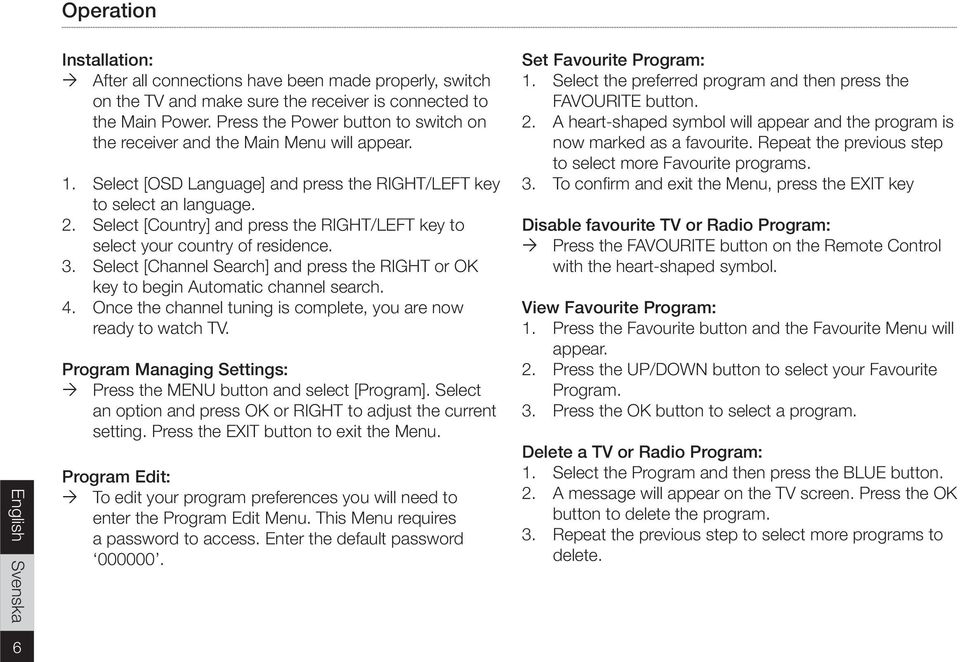

6 Operation Installation: After all connections have been made properly, switch on the TV and make sure the receiver is connected to the Main Power. Press the Power button to switch on the receiver and the Main Menu will appear. 1. Select [OSD Language] and press the RIGHT/LEFT key to select an language. 2. Select [Country] and press the RIGHT/LEFT key to select your country of residence. 3. Select [Channel Search] and press the RIGHT or OK key to begin Automatic channel search. 4. Once the channel tuning is complete, you are now ready to watch TV. Program Managing Settings: Press the MENU button and select [Program]. Select an option and press OK or RIGHT to adjust the current setting. Press the EXIT button to exit the Menu. Program Edit: To edit your program preferences you will need to enter the Program Edit Menu. This Menu requires a password to access. Enter the default password Set Favourite Program: 1. Select the preferred program and then press the FAVOURITE button. 2. A heart-shaped symbol will appear and the program is now marked as a favourite. Repeat the previous step to select more Favourite programs. 3. To confirm and exit the Menu, press the EXIT key Disable favourite TV or Radio Program: Press the FAVOURITE button on the Remote Control with the heart-shaped symbol. View Favourite Program: 1. Press the Favourite button and the Favourite Menu will appear. 2. Press the UP/DOWN button to select your Favourite Program. 3. Press the OK button to select a program. Delete a TV or Radio Program: 1. Select the Program and then press the BLUE button. 2. A message will appear on the TV screen. Press the OK button to delete the program. 3. Repeat the previous step to select more programs to delete. 6

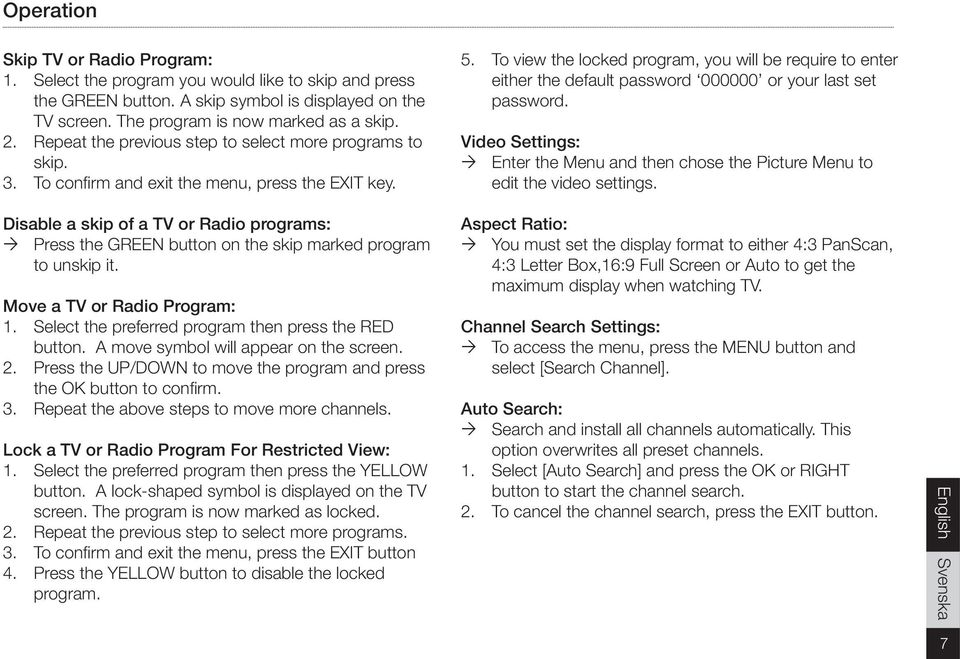

7 Operation Skip TV or Radio Program: 1. Select the program you would like to skip and press the GREEN button. A skip symbol is displayed on the TV screen. The program is now marked as a skip. 2. Repeat the previous step to select more programs to skip. 3. To confirm and exit the menu, press the EXIT key. 5. To view the locked program, you will be require to enter either the default password or your last set password. Video Settings: Enter the Menu and then chose the Picture Menu to edit the video settings. Disable a skip of a TV or Radio programs: Press the GREEN button on the skip marked program to unskip it. Move a TV or Radio Program: 1. Select the preferred program then press the RED button. A move symbol will appear on the screen. 2. Press the UP/DOWN to move the program and press the OK button to confirm. 3. Repeat the above steps to move more channels. Lock a TV or Radio Program For Restricted View: 1. Select the preferred program then press the YELLOW button. A lock-shaped symbol is displayed on the TV screen. The program is now marked as locked. 2. Repeat the previous step to select more programs. 3. To confirm and exit the menu, press the EXIT button 4. Press the YELLOW button to disable the locked program. Aspect Ratio: You must set the display format to either 4:3 PanScan, 4:3 Letter Box,16:9 Full Screen or Auto to get the maximum display when watching TV. Channel Search Settings: To access the menu, press the MENU button and select [Search Channel]. Auto Search: Search and install all channels automatically. This option overwrites all preset channels. 1. Select [Auto Search] and press the OK or RIGHT button to start the channel search. 2. To cancel the channel search, press the EXIT button. 7

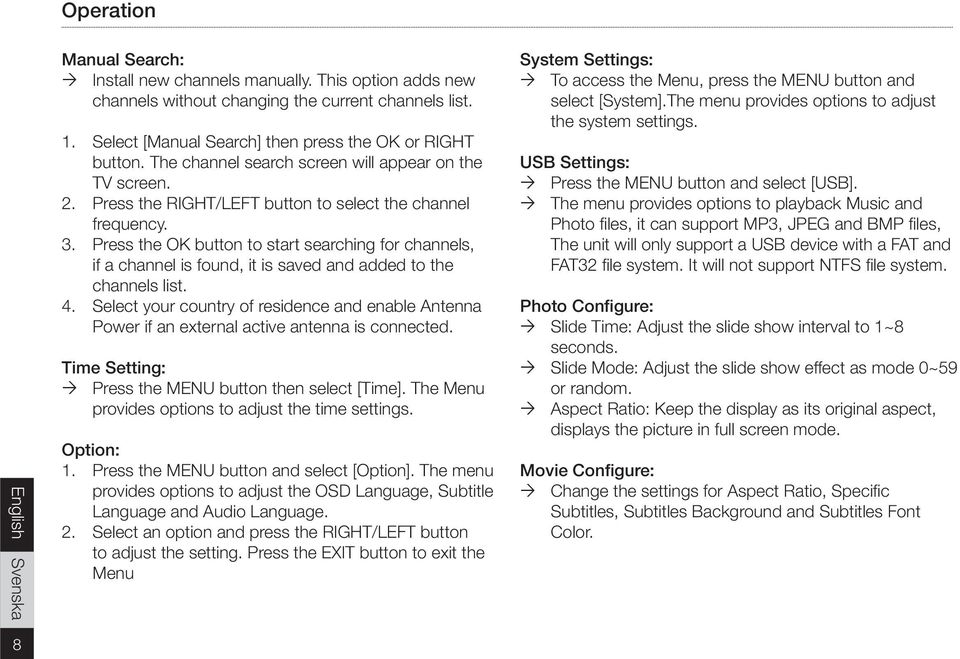

8 Operation Manual Search: Install new channels manually. This option adds new channels without changing the current channels list. 1. Select [Manual Search] then press the OK or RIGHT button. The channel search screen will appear on the TV screen. 2. Press the RIGHT/LEFT button to select the channel frequency. 3. Press the OK button to start searching for channels, if a channel is found, it is saved and added to the channels list. 4. Select your country of residence and enable Antenna Power if an external active antenna is connected. Time Setting: Press the MENU button then select [Time]. The Menu provides options to adjust the time settings. Option: 1. Press the MENU button and select [Option]. The menu provides options to adjust the OSD Language, Subtitle Language and Audio Language. 2. Select an option and press the RIGHT/LEFT button to adjust the setting. Press the EXIT button to exit the Menu System Settings: To access the Menu, press the MENU button and select [System].The menu provides options to adjust the system settings. USB Settings: Press the MENU button and select [USB]. The menu provides options to playback Music and Photo files, it can support MP3, JPEG and BMP files, The unit will only support a USB device with a FAT and FAT32 file system. It will not support NTFS file system. Photo Configure: Slide Time: Adjust the slide show interval to 1~8 seconds. Slide Mode: Adjust the slide show effect as mode 0~59 or random. Aspect Ratio: Keep the display as its original aspect, displays the picture in full screen mode. Movie Configure: Change the settings for Aspect Ratio, Specific Subtitles, Subtitles Background and Subtitles Font Color. 8

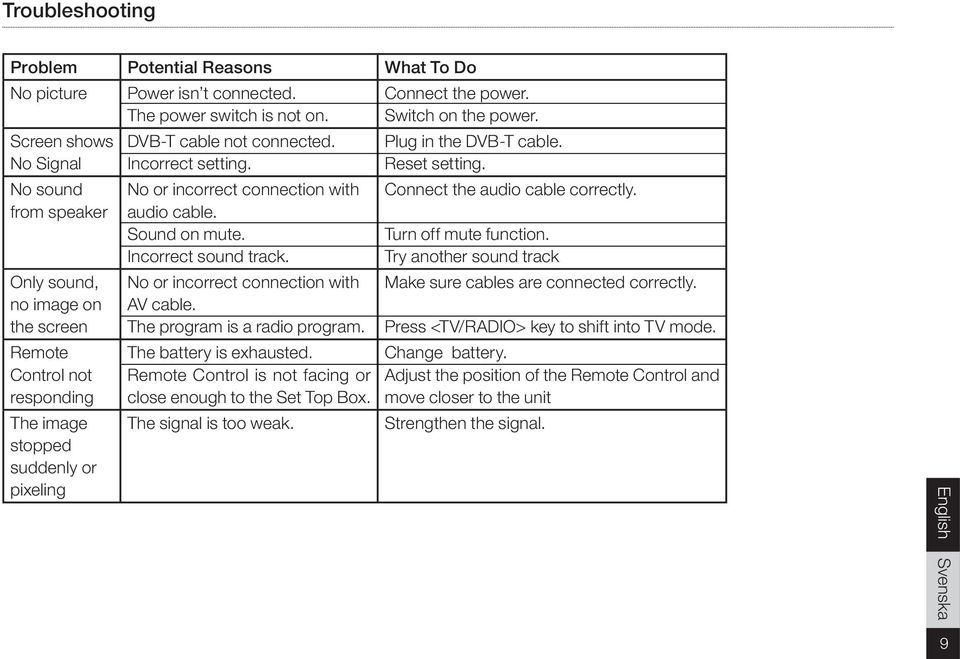

9 Troubleshooting Problem Potential Reasons What To Do No picture Screen shows No Signal No sound from speaker Only sound, no image on the screen Remote Control not responding The image stopped suddenly or pixeling Power isn t connected. The power switch is not on. DVB-T cable not connected. Incorrect setting. No or incorrect connection with audio cable. Sound on mute. Incorrect sound track. No or incorrect connection with AV cable. The program is a radio program. The battery is exhausted. Remote Control is not facing or close enough to the Set Top Box. The signal is too weak. Connect the power. Switch on the power. Plug in the DVB-T cable. Reset setting. Connect the audio cable correctly. Turn off mute function. Try another sound track Make sure cables are connected correctly. Press <TV/RADIO> key to shift into TV mode. Change battery. Adjust the position of the Remote Control and move closer to the unit Strengthen the signal. 9

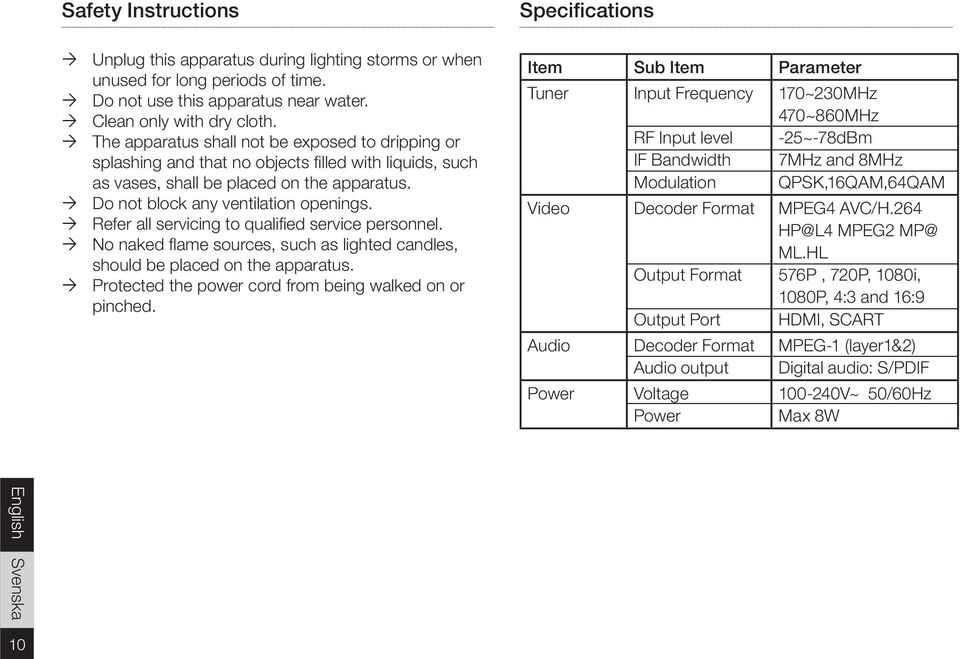

10 Safety Instructions Unplug this apparatus during lighting storms or when unused for long periods of time. Do not use this apparatus near water. Clean only with dry cloth. The apparatus shall not be exposed to dripping or splashing and that no objects filled with liquids, such as vases, shall be placed on the apparatus. Do not block any ventilation openings. Refer all servicing to qualified service personnel. No naked flame sources, such as lighted candles, should be placed on the apparatus. Protected the power cord from being walked on or pinched. Specifications Item Sub Item Parameter Tuner Video Audio Power Input Frequency RF Input level IF Bandwidth Modulation Decoder Format Output Format Output Port Decoder Format Audio output Voltage Power 170~230MHz 470~860MHz -25~-78dBm 7MHz and 8MHz QPSK,16QAM,64QAM MPEG4 AVC/H.264 MPEG2 ML.HL 576P, 720P, 1080i, 1080P, 4:3 and 16:9 HDMI, SCART MPEG-1 (layer1&2) Digital audio: S/PDIF V~ 50/60Hz Max 8W 10

11 11

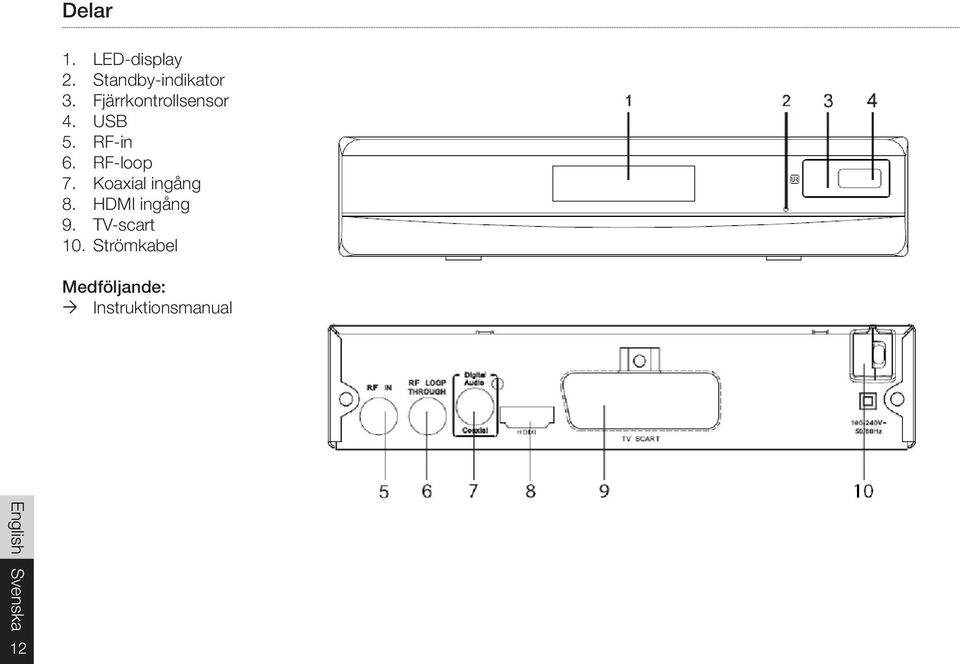

12 Delar 1. LED-display 2. Standby-indikator 3. Fjärrkontrollsensor 4. USB 5. RF-in 6. RF-loop 7. Koaxial ingång 8. HDMI ingång 9. TV-scart 10. Strömkabel Medföljande: Instruktionsmanual 12

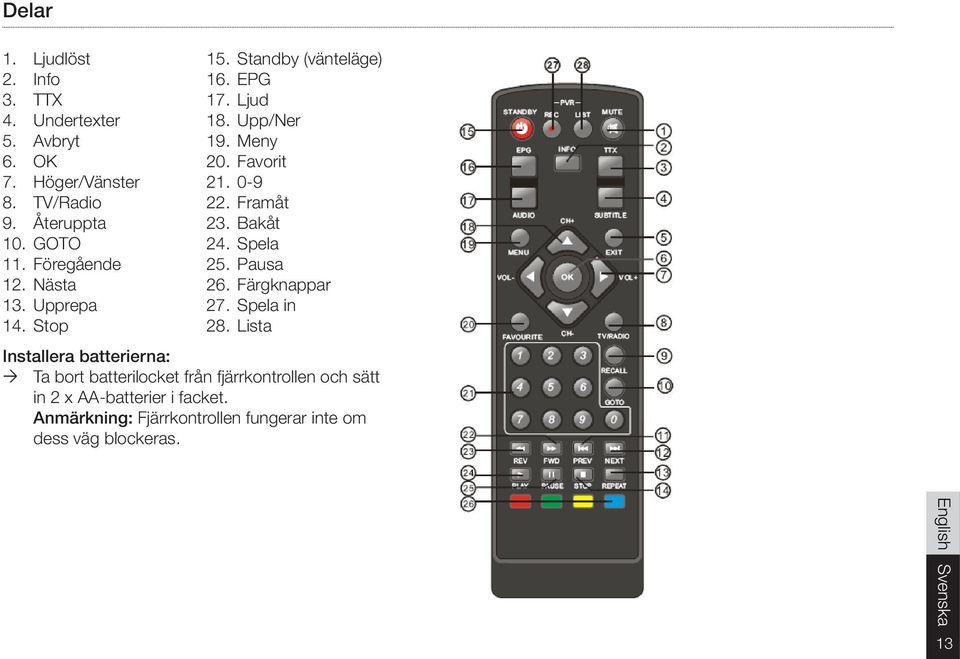

13 Delar 1. Ljudlöst 2. Info 3. TTX 4. Undertexter 5. Avbryt 6. OK 7. Höger/Vänster 8. TV/Radio 9. Återuppta 10. GOTO 11. Föregående 12. Nästa 13. Upprepa 14. Stop 15. Standby (vänteläge) 16. EPG 17. Ljud 18. Upp/Ner 19. Meny 20. Favorit Framåt 23. Bakåt 24. Spela 25. Pausa 26. Färgknappar 27. Spela in 28. Lista Installera batterierna: Ta bort batterilocket från fjärrkontrollen och sätt in 2 x AA-batterier i facket. Anmärkning: Fjärrkontrollen fungerar inte om dess väg blockeras. 13

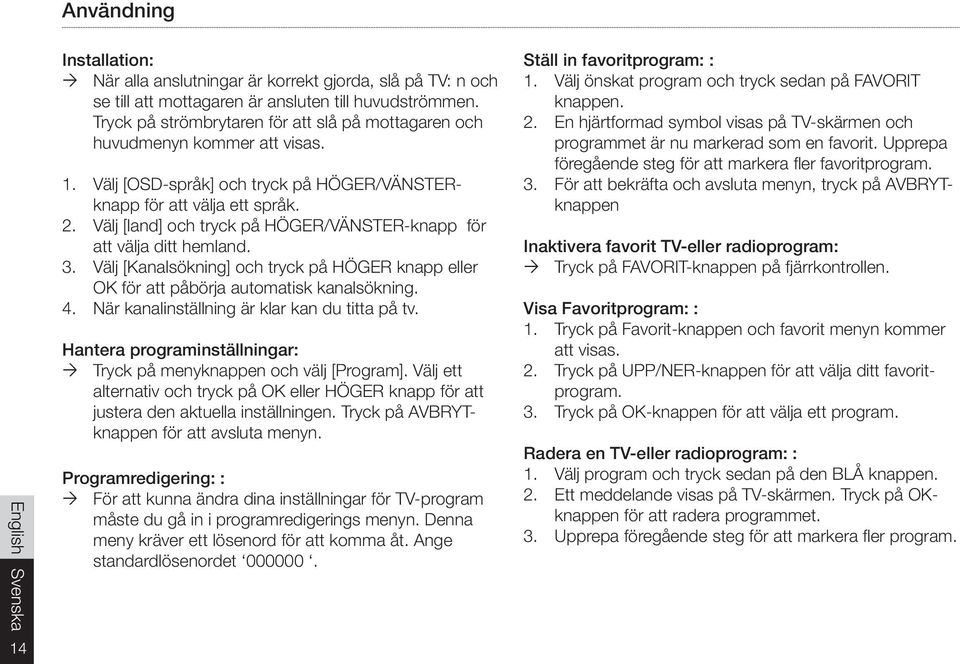

14 Användning 14 Installation: När alla anslutningar är korrekt gjorda, slå på TV: n och se till att mottagaren är ansluten till huvudströmmen. Tryck på strömbrytaren för att slå på mottagaren och huvudmenyn kommer att visas. 1. Välj [OSD-språk] och tryck på HÖGER/VÄNSTERknapp för att välja ett språk. 2. Välj [land] och tryck på HÖGER/VÄNSTER-knapp för att välja ditt hemland. 3. Välj [Kanalsökning] och tryck på HÖGER knapp eller OK för att påbörja automatisk kanalsökning. 4. När kanalinställning är klar kan du titta på tv. Hantera programinställningar: Tryck på menyknappen och välj [Program]. Välj ett alternativ och tryck på OK eller HÖGER knapp för att justera den aktuella inställningen. Tryck på AVBRYTknappen för att avsluta menyn. Programredigering: : För att kunna ändra dina inställningar för TV-program måste du gå in i programredigerings menyn. Denna meny kräver ett lösenord för att komma åt. Ange standardlösenordet Ställ in favoritprogram: : 1. Välj önskat program och tryck sedan på FAVORIT knappen. 2. En hjärtformad symbol visas på TV-skärmen och programmet är nu markerad som en favorit. Upprepa föregående steg för att markera fler favoritprogram. 3. För att bekräfta och avsluta menyn, tryck på AVBRYTknappen Inaktivera favorit TV-eller radioprogram: Tryck på FAVORIT-knappen på fjärrkontrollen. Visa Favoritprogram: : 1. Tryck på Favorit-knappen och favorit menyn kommer att visas. 2. Tryck på UPP/NER-knappen för att välja ditt favoritprogram. 3. Tryck på OK-knappen för att välja ett program. Radera en TV-eller radioprogram: : 1. Välj program och tryck sedan på den BLÅ knappen. 2. Ett meddelande visas på TV-skärmen. Tryck på OKknappen för att radera programmet. 3. Upprepa föregående steg för att markera fler program.

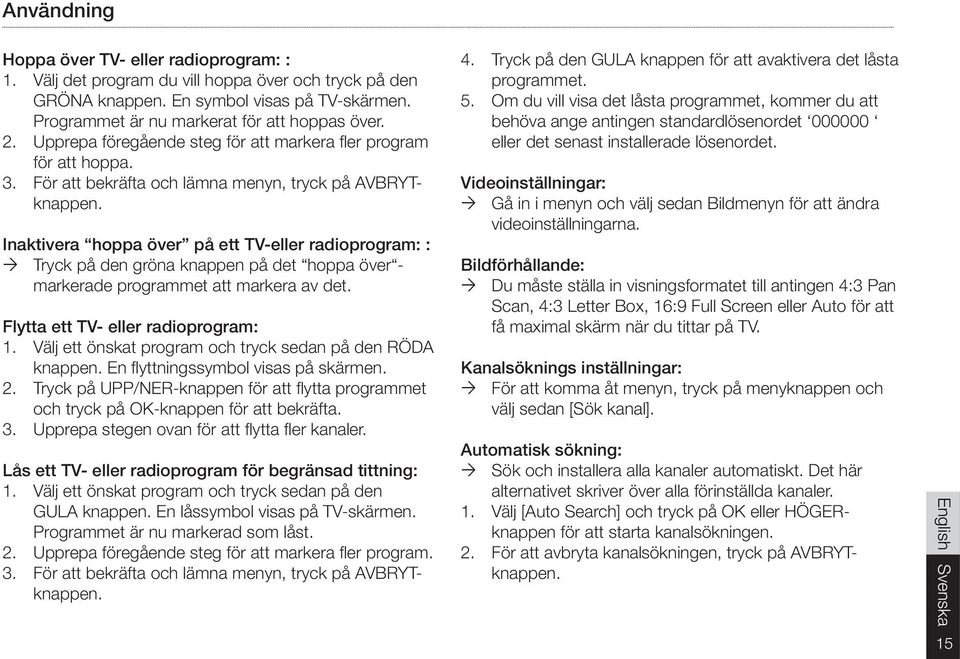

15 Användning Hoppa över TV- eller radioprogram: : 1. Välj det program du vill hoppa över och tryck på den GRÖNA knappen. En symbol visas på TV-skärmen. Programmet är nu markerat för att hoppas över. 2. Upprepa föregående steg för att markera fler program för att hoppa. 3. För att bekräfta och lämna menyn, tryck på AVBRYTknappen. Inaktivera hoppa över på ett TV-eller radioprogram: : Tryck på den gröna knappen på det hoppa över - markerade programmet att markera av det. Flytta ett TV- eller radioprogram: 1. Välj ett önskat program och tryck sedan på den RÖDA knappen. En flyttningssymbol visas på skärmen. 2. Tryck på UPP/NER-knappen för att flytta programmet och tryck på OK-knappen för att bekräfta. 3. Upprepa stegen ovan för att flytta fler kanaler. Lås ett TV- eller radioprogram för begränsad tittning: 1. Välj ett önskat program och tryck sedan på den GULA knappen. En låssymbol visas på TV-skärmen. Programmet är nu markerad som låst. 2. Upprepa föregående steg för att markera fler program. 3. För att bekräfta och lämna menyn, tryck på AVBRYTknappen. 4. Tryck på den GULA knappen för att avaktivera det låsta programmet. 5. Om du vill visa det låsta programmet, kommer du att behöva ange antingen standardlösenordet eller det senast installerade lösenordet. Videoinställningar: Gå in i menyn och välj sedan Bildmenyn för att ändra videoinställningarna. Bildförhållande: Du måste ställa in visningsformatet till antingen 4:3 Pan Scan, 4:3 Letter Box, 16:9 Full Screen eller Auto för att få maximal skärm när du tittar på TV. Kanalsöknings inställningar: För att komma åt menyn, tryck på menyknappen och välj sedan [Sök kanal]. Automatisk sökning: Sök och installera alla kanaler automatiskt. Det här alternativet skriver över alla förinställda kanaler. 1. Välj [Auto Search] och tryck på OK eller HÖGERknappen för att starta kanalsökningen. 2. För att avbryta kanalsökningen, tryck på AVBRYTknappen. 15

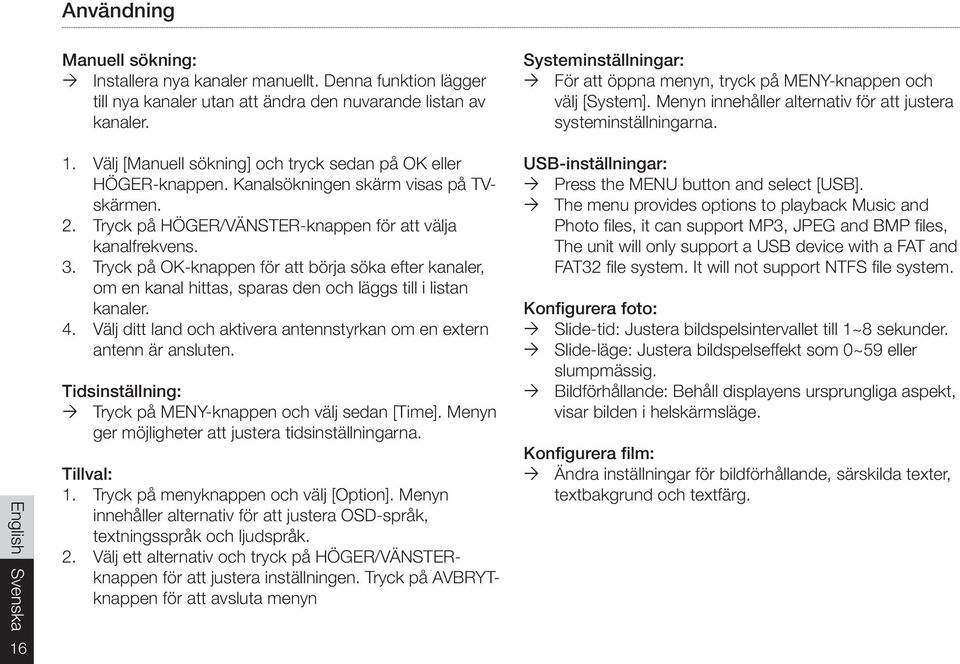

16 Användning Manuell sökning: Installera nya kanaler manuellt. Denna funktion lägger till nya kanaler utan att ändra den nuvarande listan av kanaler. Systeminställningar: För att öppna menyn, tryck på MENY-knappen och välj [System]. Menyn innehåller alternativ för att justera systeminställningarna Välj [Manuell sökning] och tryck sedan på OK eller HÖGER-knappen. Kanalsökningen skärm visas på TVskärmen. 2. Tryck på HÖGER/VÄNSTER-knappen för att välja kanalfrekvens. 3. Tryck på OK-knappen för att börja söka efter kanaler, om en kanal hittas, sparas den och läggs till i listan kanaler. 4. Välj ditt land och aktivera antennstyrkan om en extern antenn är ansluten. Tidsinställning: Tryck på MENY-knappen och välj sedan [Time]. Menyn ger möjligheter att justera tidsinställningarna. Tillval: 1. Tryck på menyknappen och välj [Option]. Menyn innehåller alternativ för att justera OSD-språk, textningsspråk och ljudspråk. 2. Välj ett alternativ och tryck på HÖGER/VÄNSTERknappen för att justera inställningen. Tryck på AVBRYTknappen för att avsluta menyn USB-inställningar: Press the MENU button and select [USB]. The menu provides options to playback Music and Photo files, it can support MP3, JPEG and BMP files, The unit will only support a USB device with a FAT and FAT32 file system. It will not support NTFS file system. Konfigurera foto: Slide-tid: Justera bildspelsintervallet till 1~8 sekunder. Slide-läge: Justera bildspelseffekt som 0~59 eller slumpmässig. Bildförhållande: Behåll displayens ursprungliga aspekt, visar bilden i helskärmsläge. Konfigurera film: Ändra inställningar för bildförhållande, särskilda texter, textbakgrund och textfärg.

17 Felsökning Problem Potentiella anledningar Lösning Ingen bild Skärmen visar: ingen signal Inget ljud från högtalare Endast ljud, ingen bild på skärm Fjärrkontroll svarar ej Bilden fryser sig eller är pixlig. Stömkontakten är inte ansluten Strömen är inte påslagen DVB-T kabeln är inte ansluten Felaktig inställning Ingen eller felaktig anslutning av ljudkabel. Ljudet är på ljudlöst. Felaktigt ljudspår. Ingen eller felaktig anslutning av AV-kabel. Programet är ett radioprogram. Batteriet är slut. Fjärrkontrollen riktas ej korrekt mot enheten. Signalen är för svag. Anslut strömen Slå på strömen Anslut DVB-T kabeln. Återställ inställningarna. Anslut ljudkabeln korrekt. Stäng av ljudlös funktionen. försök med ett annat ljudspår. Kontrollera att kablarna är anslutna korrekt. Tryck på <TV/RADIO> knappen för att skifta till TV-läget. Byt ut batteriet. Justera riktningen av fjärrkontrollen eller gå närmre enheten. Förstärk signalen. 17

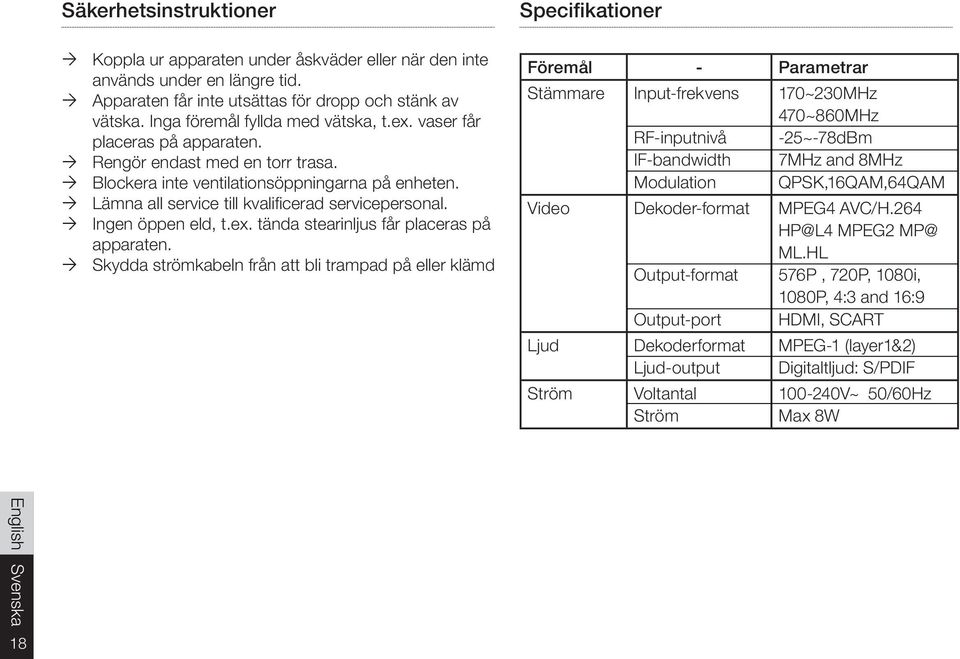

18 Säkerhetsinstruktioner Koppla ur apparaten under åskväder eller när den inte används under en längre tid. Apparaten får inte utsättas för dropp och stänk av vätska. Inga föremål fyllda med vätska, t.ex. vaser får placeras på apparaten. Rengör endast med en torr trasa. Blockera inte ventilationsöppningarna på enheten. Lämna all service till kvalificerad servicepersonal. Ingen öppen eld, t.ex. tända stearinljus får placeras på apparaten. Skydda strömkabeln från att bli trampad på eller klämd Specifikationer Föremål - Parametrar Stämmare Video Ljud Ström Input-frekvens RF-inputnivå IF-bandwidth Modulation Dekoder-format Output-format Output-port Dekoderformat Ljud-output Voltantal Ström 170~230MHz 470~860MHz -25~-78dBm 7MHz and 8MHz QPSK,16QAM,64QAM MPEG4 AVC/H.264 HP@L4 MPEG2 MP@ ML.HL 576P, 720P, 1080i, 1080P, 4:3 and 16:9 HDMI, SCART MPEG-1 (layer1&2) Digitaltljud: S/PDIF V~ 50/60Hz Max 8W 18
