Skonsam pallsprängning i smala malmkroppar i Zinkgruvan

Transkript

1 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Andreas Ehlis Civilingenjör, Väg- och vattenbyggnad 2016 Luleå tekniska universitet Institutionen för samhällsbyggnad och naturresurser

2 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Cautious production blasting in narrow ore bodies in Zinkgruvan Examensarbete, Civilingenjör 30 hp Andreas Ehlis Civilingenjörsprogrammet Väg- och Vattenbyggnad Institutionen för Samhällsbyggnad och Naturresursteknik Luleå Tekniska Universitet

3

4 FÖRORD Jag vill tacka Zinkgruvan med personal som hjälpt till att göra detta arbete möjligt och för ett bra stöd. Dessutom vill jag passa på att tacka Joakim Östlind på Orica som varit mycket behjälplig och svarat snabbt och utförligt på många frågor samt kommit med idéer. Jag vill också rikta ett tack till Kent Hedin på Boliden som tog sig tid att sitta ner och var vid mitt besök i Garpenberg mycket tillmötesgående. iii

5 SAMMANFATTNING I Zinkgruvan används, där malmen är smal, längsgående brytning. Malmen klassas som smal då den är 3-6 meter bred. När pallarna planeras anpassas de så mycket som möjligt efter den geologiska tolkningen som gjorts av malmen. Sidoberget och då framförallt hängväggen skall helst inte gå sönder vid brytning eftersom mineralhalterna minskar med ökad gråbergsinblandning. Syftet med det här arbetet är att ge Zinkgruvan en bredare syn på sprängning och i synnerhet skonsam sprängning. Detta görs genom att undersöka om Zinkgruvan idag använder sig av skonsam sprängning, hur de kan förändra arbetet med sprängning för att göra det skonsamt samt utreda hur en borrplan, en laddplan samt en tändplan bör utformas för att skonsam sprängning ska ske. Vid detonering av ett sprängämne uppstår ett gastryck i borrhålet som sätter borrhålets väggar i rörelse. Bergmassan påverkas av det detonerande sprängämnet i tre steg, i det första steget krossas berget i borrhålsväggen då borrhålets volym ökar. I det andra skedet fortplantar sig en tryckvåg genom bergmassan, med sina respektive utbredningshastigheter, som när den når en fri yta reflekteras och skapar dragspänningar i berget mellan borrhålet och den fria ytan. När dragspänningarna överstiger bergmassans draghållfasthet går berget i brott. Ett lägre borrhålstryck ger mindre skador på omgivande berg, detta kan bland annat uppnås genom att ha frikopplade laddningar. Andra parametrar är också viktiga för skonsam sprängning. Hål som detonerar simultant har visat sig ge mindre skador då laddningskoncentrationen samtidigt är låg. Det är också viktigt att hålavstånden inte blir för stora, när hålen ligger nära varandra kan de samverka. Det är också viktigt att tillse att borrhålet är torrt, då vatten är ett utmärkt medium för transport av trycket från laddningen. Intervjuer har genomförts med personal på Zinkgruvan, beräkningar har gjorts efter datainsamling och en fallstudie har gjorts. Därefter har ett försök genomförts i en längsgående pall i Zinkgruvan. Från beräkningarna har en borrplan arbetats fram där den största förändringen blir längs hängväggen. Mellan varje ordinarie borrhålsrad placeras ett hål längs hängväggskonturen på halva ordinarie försättning. Dessa hål längs hängväggen frikopplas sedan med en slang, som placeras i borrhålet, av mindre dimension än hålet och laddas sedan med emulsionssprängämne. Dessa beräkningar ledde fram till ett försök av skonsam sprängning i en pall, halva pallen laddades med skonsam metod och andra halvan med traditionell metod enligt Zinkgruvan. Den sida som laddades skonsamt uppvisar mindre skador utanför planerad borrning och malmtolkning än den del som är laddad traditionellt. Resultatet av studien tyder på att Zinkgruvan idag inte jobbar på ett sätt som är förenligt med skonsam sprängning. Men en ny metod har arbetats fram som rekommenderas att Zinkgruvan fortsätter utveckla och använder sig av. iv

6 ABSTRACT The mining methods used in Zinkgruvan today are Single lift benching and Panel stoping. There are two main separate ore bodies, Nygruvan and Burkland. Where the ore body is narrow, about 3-6 meter wide the ore is mined longitudinal. The planning performed is adapted to the interpretation of the ore body. The surrounding rock should not break when blasting the ore. The Damage from blasting needs to be prevented in order to keep the dilution low. The purpose of this study is to give Zinkgruvan a new set of tools to prevent dilution when blasting. How can they change their blasting method in the direction of cautious blasting and how will this cautious blasting be performed in underground mining with vertical blastholes. When an explosive detonates a gas pressure builds up in the drill hole and a shockwave travels through the rock mass and. At first the rock closest to the drill hole will be crushed, in the second stage the shock wave will travel through the rock and when it reaches a free surface it will reflect and create tensile stress. And when the tensile stress is higher than the tensile strength of the rock mass it will break. A decrease of gas pressure in the drill hole will create less damage in the surrounding rock, decoupled charges can be used to decrease gas pressure in the drill hole. Holes with simultaneous detonation in combination with low charge concentration will also decrease damage in the surrounding rock. Other parameters that are important is water in the hole and burden and spacing between holes. Interviews have been performed with personnel in Zinkgruvan, and collection of data. Then calculations have been made from this data. Also a case study was performed, and this lead up to a test of suggested cautious blasting method. From this a new proposal for drill pattern, initiation plan and charging where the biggest changes was in the row next to the hanging wall where the holes will be decoupled. The decoupling will be made by charging a tube placed inside the drill hole. These calculations provided a basis for a trial blast where half of the bench was charged as previous in Zinkgruvan and the other half with decoupled charges. The results from this trial blast indicates an improvement in dilution. The result of the study suggests that cautious blasting is ot being used today in Zinkgruvan. But if using decoupled charges when blasting it can be in the future. The recommendation is that these decoupled charges will be created by charging bulk emulsion explosives in a tube placed in the drill hole. v

7 TECKENFÖRKLARING Symbol Enhet Förklaring B m Försättning BID m Blast-Induced Damage, spränginducerade skador c Bergskonstant c 0 kg/m 3 D m Avstånd från laddning till en viss punkt d mm Borrhålsdiameter f % Frikopplingsgrad H m Hållängd K Platsspecifik konstant l kg/m Laddningskoncentration L m Laddlängd n st Antal hålavstånd P MPa Borrhålstryck R m Avstånd från laddning till en viss punkt S m Hålavstånd s % Relativt vikt-styrkeförhållande T m Förladdning/avladdning VOD m/s Detonationshastighet v mm/s PPV, Peak particle velocity Q kg Laddning per hål q kg/m 3 Specifik laddning α Platsspecifik konstant β Platsspecifik konstant γ f Expansionsfaktor ρ kg/m 3 Densitet σ c MPa Bergets tryckhållfasthet σ t MPa Bergets draghållfasthet ϕ h mm Borrhålsdiameter ϕ e mm Laddningsdiameter vi

8 INNEHÅLL FÖRORD... III SAMMANFATTNING... IV ABSTRACT... V TECKENFÖRKLARING... VI 1 INLEDNING BAKGRUND SYFTE GENOMFÖRANDE AVGRÄNSNINGAR Tid Omfattning Försök TEORI SPRÄNGSKADOR Spränginducerad skadezon Peak Particle Velocity, PPV Förspräckning och Slätsprängning Frikoppling och borrhålstryck INITIERING EFFEKTER AV GEOMETRIN BORRHÅLLSAVVIKELSE FÖRUTSÄTTNINGAR BERGETS EGENSKAPER BORRNING BORRIGGAR LADDNING TÄNDSYSTEM METOD VIBRATIONSMÄTNINGAR vii

9 4.2 INTERVJUER BERÄKNINGAR Fall I Fall II Fall III FÖRSÖK FALLSTUDIE RESULTAT OCH ANALYS FÖRUTSÄTTNINGAR VIBRATIONSMÄTNINGAR INTERVJUER Palladdare Borriggsoperatörer BERÄKNINGAR Fall I Fall II Fall III PÅVERKANSSCHEMA FALLSTUDIE FÖRSÖK Geologiska förutsättningar Utvärdering av försök Resultat och analys av försök FÖRSPRÄCKNING DISKUSSION OCH REKOMMENDATIONER SLUTSATSER Fortsatta studier REKOMMENDATIONER REFERENSER viii

10 BILAGOR Bilaga 1 Borrplanerings- och laddinstruktion Zinkgruvan... 1 Bilaga 2 Produktdatablad Subtek Velcro... 2 Bilaga 3 Vibrationsmätningar... 3 Bilaga 4 Underlag för intervjuer och diskussioner... 4 Bilaga 5 Anteckningar från intervjuer... 5 Bilaga 6 Produktdatablad slang från Extena... 6 Bilaga 7 Produktdatablad Sprängrör från Extena... 7 Bilaga 8 Beräkningsbilaga... 8 Bilaga 9 Alternativa sprängämnen... 9 Bilaga 10 Produktdatablad alternativa sprängämnen Bilaga 11 Påverkansschema Bilaga 12 Protokoll från pallsyn ix

11 x

12 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 1 INLEDNING 1.1 BAKGRUND Single lift benching och Panel stoping är två brytningsmetoder som används i Zinkgruvan. Panel stoping används i malmkroppen Burkland och Single lift benching i Nygruvemalmen. Vid pallbrytning delas malmen upp i brytningsblock eller brytningsrum utifrån vald brytningsmetod. Brytningsrummens utseende och storlek anpassas så mycket som det är möjligt till det som är klassat som malm. Där malmen är smal 3-6 meter, planeras pallarna längsgående. Sidoberget, främst hängväggen, ska helst inte gå sönder i samband med skjutningen vilket annars innebär att det kan bli en gråbergsinblandning som drar ned på malmhalterna. Orsaker till detta kan vara produktionshålens läge är felaktiga samt av att laddad mängd sprängmedel blir för stort i förhållande till sidobergets hållfasthet. Tändsättningen kan också vara en bidragande orsak. Borrhålens dimension är avgörande för laddningskoncentrationen, men samtidigt ger en större krondiameter oftast ett rakare borrhål. 1.2 SYFTE Zinkgruvan önskar fördjupade kunskaper och nya idéer kring skonsam sprängning. Examensarbetet ska föreslå borrplan, laddplan och tändplan för en pall i smala malmer som innebär att skonsam spränging sker. Använder sig Zinkgruvan idag av skonsam sprängning? Hur kan arbetssättet förändras för att minska skadorna från sprängning? Hur utformas tändplan, borrplan samt laddplan för att skonsam sprängning ska ske i vertikala borrhål i underjordspallar? 1.3 GENOMFÖRANDE Dessa frågeställningar kommer besvaras genom att genomföra en litteraturstudie, samt att intervjuer genomförs med personal som arbetar med planering av och utförande av laddning och sprängning. Baserat på litteratur och dokumenterade erfarenheter gällande skonsam sprängning kommer även beräkningar göras vilket kan leda till att ett försök kan genomföras. 1

13 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 1.4 AVGRÄNSNINGAR TID Tiden för den här studien motsvarar 30 högskolepoäng á 1,5 högskolepoäng per vecka, således kommer arbetet att pågå under 20 veckor OMFATTNING Endast salvor där malmen definieras som smal, 3-6 meter kommer beaktas. Examensarbetet kommer även bara behandla produktionssalvor, pallar, och inte öppningssalvor eller öppningsstigar. Pallar som kommer behandlas är de som är längsgående, tvärgående pallar behandlas ej i detta arbete. Tvärgående pallar bryts med annan metod och har därför inte samma förutsättningar. Den här studien behandlar inte laddningens effekt på fragmentering av bergmassan då Zinkgruvan idag är nöjda med den fragmentering som blir vid sprängning, och den ligger närmare för fin än för grov FÖRSÖK På grund av en palls livscykel som är cirka två månader från planering, produktionsborrning, laddning, utlastning och sedan skanning av bergrummet kommer under tiden för examensarbetet endast ett försök i en pall hinnas med. 2

14 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 2 TEORI 2.1 SPRÄNGSKADOR Vid detonering av ett sprängämne bildas ett gastryck i borrhålet som sätter borrhålets väggar i rörelse utåt, och skapar höga spänningar i det omgivande berget. Initialt kommer en högintensiv, kortvarig stötvåg som snabbt avtar med avståndet från laddningen. Den fortsatta volymökningen av spränggasen skapar mer rörelse i berget och bygger upp ett expanderande spänningsområde. Där den fria ytan är tillräckligt nära explosionen kommer berget att brytas sönder. I andra riktningar kommer rörelsen att spridas vidare i form av markvibrationsvågor. Varje vågtyp (P-, S-, och R-vågor) sprids med sin specifika utbredningshastighet, c (Persson, et al., 1994). Berg är starkt i tryck men svagt i drag, när en spänningsvåg skapad av ett detonerande sprängämne fortplantar sig genom berget skapas deformationer. Bergmassan påverkas av det detonerande sprängämnet i tre steg (se Figur 2.1), i det första steget krossas berget i borrhålsväggen då borrhålets volym ökar. I det andra skedet fortplantar sig en tryckvåg genom bergmassan, med sina respektive utbredningshastigheter, som när den når en fri yta reflekteras och skapar dragspänningar i berget mellan borrhålet och den fria ytan. När dragspänningarna överstiger bergmassans draghållfasthet går berget i brott. I det tredje steget tränger den frigjorda gasen, från det detonerade sprängämnet, in i sprickorna och vidgar dem och om försättningen är rätt kommer berget att kastas framåt. En spricka som uppstått i berget kommer inte återgå till sitt ursprungliga tillstånd, en plastisk deformation har uppstått i bergmassan. Detta innebär att bergmassans hållfasthet har försämrats samt att en liten volymökning skett. Ju större intensitet i spänningsvågen ju större blir påfrestningen på berget, en större volymförändring och en större försämring av hållfastheten (Persson, et al., 1994) (Olofsson, 1990). 3

15 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Figur 2.1 Skadeinitiering i tre steg vid detonation av sprängämne (Olofsson S. O., 1990) Det är viktigt att särskilja vad som är skador på berget till följd av sprängning och vad som är skador på berget till följd av omfördelning av spänningstillståndet i berget (Raina, et al., 2000) Omfattande försök har lett till att slutsatser om vilka åtgärder som krävs för att få en så liten sprickutbredning i kvarstående berg som möjligt. Sprickutbredningen beror bland annat på sprängämnestyp, initiering, vatten i hål, hålavstånd och kopplingsgraden. För att tillse att en så liten sprickutbredning som möjligt bör därför frikopplade laddningar användas, hålen vara torra, simultan initiering användas och inte ha för stora hålavstånd i salvan (Olsson, et al., 2009). Skadezon defineras och begränsas enligt (Svensk Byggtjänst, 2014) i olika bergschaktningsklasser, se Tabell 2-1, Tabell 2-2 samt Figur 2.1 Tabell 2-1 Bergschaktningsklasser och schaktad bergkontur i förhållande till teoretisk bergkontur för öppen sprängning (Svensk Byggtjänst, 2014). Bergschaktningsklass Största tillåtna mått (a) för schaktad bergkontur i förhållande till teoretisk bergkontur enligt Figur 2.2 A Slänt/vägg B Botten 1 0,1 m 0,3 m 2 0,3 m 0,4 m 3 0,6 m 0,7 m 4 0,8 m 1,0 m 5 Schaktad bergkontur skall ligga utanför teoretisk bergkontur 4

16 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Tabell 2-2 Bergschaktningsklasser och teoretisk skadezons utbredning i förhållande till bergschaktningsgräns för öppen sprängning (Svensk Byggtjänst, 2014). Bergschaktningsklass Största tillåtna mått (b) för teoretisk skadezons utbredning i förhållande till bergschaktningsgräns enligt Figur 2.2 A Slänt/vägg B Botten 1 0,2 m 0,5 m 2 0,3 m 0,7 m 3 0,5 m 1,1 m 4 1,1 m 1,7 m 5 Schaktad bergkontur skall ligga utanför teoretisk bergkontur Figur 2.2 Relationen mellan bergschaktningsgräns, teoretisk bergkontur, schaktad bergkontur och teoretisk skadezons utbredning för öppen sprängning (Svensk Byggtjänst, 2014). 5

17 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan SPRÄNGINDUCERAD SKADEZON Den spränginducerade skadezonen definieras som den del, mätt från borrhålets axel, som genomgår en mätbar förändring och ökning av sprickor och som resulterar i en försämring av bergets hållfasthet. Det finns flera teoretiska modeller för att bedöma skadezonen efter en sprängning, det är många parametrar att ta hänsyn till. Bedömningen av spränginducerade skador har ofta simplifierats och flera viktiga parametrar har inte tagits hänsyn till, till exempel vatten i hålet, sprängsekvens och geometri, graden av inspändhet och bergets struktur (Bastante, et al., 2012) PEAK PARTICLE VELOCITY, PPV I området nära laddningen uppstår permanenta skador vid en given kritisk partikelhastighet, vilken är olika för olika bergarter. Det går att uppskatta storleken på dragspänningarna vid en detonation genom att använda sig av peak particle velocity, högsta partikelhastighet, PPV. Först uppskattas PPV i närheten av laddningen, och utifrån det går det att uppskatta dragspänningarna i berget. Denna metod har visat sig framgångsrik i att förutspå skador på kvarvarande berg avseende tunnel- och släntstabilitet (Persson, et al., 1994). Spränginducerade skador har traditionellt definierats av ett PPV tröskelvärde där värden ovanför innebär att berget börjar fragmenteras (Bastante, et al., 2012). PPV enligt (Ochterlony, et al., 2001) PPV=KQ α /D s β Ekvation (2.1) där K, α och β är platsspecifika konstanter, som för hårt berg, främst granit och gneiss bestämts till K=0,7 m/s, α=0,7 och β=1,5 (Bastante, et al., 2012) (Persson, et al., 1994). Svängningshastigheten beroende av hållängd och laddlängd (Ouchterlony, et al., 1996). PPV=K fq R α Ekvation (2.2) där 6

18 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan f= arctan ( H 2R ) H 2R (2.3) I Sverige har en skadezonstabell använts för bedömning av skadezon från sprängning, den omfattar de vanligaste kontursprängämnena där laddningskoncentrationerna för dessa ligger till grund för skadezonen. Laddningskoncentrationen är då omräknad till en koncentration som är ekvivalent med Dynamex. En svaghet med den är att den bara är verifierad för Gurit och Prillit i 45 mm borrhål. Den säger heller inget om hålsättning eller tändspridning som är viktigt vid skonsam sprängning. Denna tabell kan ses i Tabell 2-3. Tabellens ursprung är från 70-talet då försök gjordes med Guritrör och Prillit A och resultaten från dessa resulterade i sambandet mellan laddningskoncentration och skadezon (Olsson & Ouchterlony, 2003). Tabell 2-3 Den svenska skadezonstabellen för bedömning av skadezonsdjup i tunnelsprängning för några vanligt förekommande sprängämnen, gäller för håldiameter mm (Olsson & Ouchterlony, 2003). Sprängämne typ 1) Laddningsdiameter mm Laddningskoncentration kg DxM/m Detonex 40 0,04 (pentyl) 0,2 Gurit A 17 0,17 0,3 Detonex 80 0,08 (pentyl) 0,3 Emulet ,22 0,4 Gurit A 22 0,3 0,5 Kimulux ,41 0,7 3) Emulet ,37 0,7 Emulite ,45 0,8 Emulite ,55 1 Emulet ,62 1,1 Dynamex M 25 0,67 1,1 Emulite ,6 1,1 Emulite ,74 1,2 Emulite ,74 1,2 Emulite ,91 1,3 Dynamex M 29 0,88 1,3 Dynamex M 32 1,08 1,5 Prillit A 45 1,23 1,6 Emulite ,3 1,7 Prillit A 45 1,58 2 Dynamex M 39 1,6 2 7 Bedömt skadezonsdjup 2) m

19 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 1) Likvärdiga sprängämne får användas efter att dessa inplacerats i ovanstående tabell och godkänts av beställaren. 2) Mikrosprickor orsakade av sprängning och som kan ha betydelse för den färdiga tunnelns täthet bildas även utanför den här angivna zonen. 3) Uppskattad med avseende på laddningskoncentrationen. En kombination av svängningshastigheten (2.1) och sambandet R R c när PPV PPV c ger sambanden (2.4) och (2.5) som ger den brutna linjen i Figur 2.3 R c =1,9l (2.4) För laddningskoncentrationen l<0,5 kg/m och R c =0,95(l+0,5) (2.5) Figur 2.3 Skadezon beroende på laddningskoncentration, linjerna är sambanden (2.4) och (2.5) och punkterna är plottade värden från Tabell 2-3 (Olsson & Ouchterlony, 2003). För en laddningskoncentration på 0,5 l 1,6 kg/m. Där laddningskoncentration är DxM/kg, det vill säga viktstyrkan för aktuellt sprängämne räknas om till ekvivalent med 8

20 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan referenssprängämnet Dynamex M. Ekvivalent viktstyrka DxM/kg kan beräknas med sambandet (Ouchterlony, et al., 2001) s=0,91s anfo (2.6) Det finns flera brister i svängningshastighetsansatsen, bland annat ger samtidig initiering högre svängningshastighet men har visat sig ge mindre skador i omgivande berg. Och den svenska skadezonstabellen har några begränsningar, till exempel en klar definition av vad skada innebär. Hålstorleken för användning av tabellen är begränsad i intervallet mm. Kopplingsgraden saknas som en parameter, vilken har visat sig vara väldigt viktig för skadezonens storlek. Den tar heller inte hänsyn till vatten i borrhålet, som har visat sig vara ett väldigt bra kopplingsmedium för sprängverkan. I försök med Gurit med en diameter på 22mm i borrhål med diameter 64 mm har sprickor blivit 3-4 gånger längre än för samma laddning i torra hål. Och tabellen tar heller inte hänsyn till tändspridningen. Vidare tar den heller inte hänsyn till effekten av laddningslängd, bottenladdningens storlek och berget (Olsson & Ouchterlony, 2003). Nya sprängämnen tas inte heller med i tabellen, ett vanligt sprängämne idag är bulkemulsion, för en sådan med densitet på kg/m 3 och en viktstyrka på 70 % relativt Dynamex blir laddningskoncentrationen 1,57-1,72 kg och hamnar därmed precis på gränsen av vad som behandlas i skadezonstabellen. Två sätt att reducera sprängstyrkan hos emulsion är att gasa den till en lägre densitet samt att ladda endast en sträng. Ladda bara en sträng, strängemulsion, innebär att i horisontella borrhål läggs bara en sträng av emulsion i botten på hålet och fyller därmed inte ut hålet (Olsson & Ouchterlony, 2003). En ny skadezonsformel föreslås R c =R c0 F h F t F v F b (2.7) Där R c0 är den okorrigerade spricklängden som tar hänsyn till kopplingsgrad, laddningskoncentration och detonationshastighet och är därför beroende på val av sprängämne. Den måste beräknas för varje enskilt sprängämne, för Gurit, Kimolux och Detonex finns detta. Termerna F är korrektionsfaktorer som beror på hålavstånd (F h ), upptändning (F t ), våta hål (F v ) och berget (F b ). Korrektionsfaktor för berget har inte en 9

21 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan färdig tillämpning, men principiellt så bör det vara enligt Figur 2.4 (Olsson & Ouchterlony, 2003). Figur 2.4 Illustrering av hur naturliga sprickplan i berget påverkar utbredningen av spränginducerade sprickor (Olsson & Ouchterlony, 2003). 10

22 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan (Bastante, et al., 2012) härledde en modell för att förutspå skadezonen från sprängning, där de också tar hänsyn till delar som inte tas med i svängningshastighetsansatsen, frikoppling, bergskonstanten c och en expansionsfaktor BID=0,8f (γ f -1) l f s/c 0 (2.8) Där f är frikopplingsgraden, l f laddningskoncentrationen, s det relativa viktstyrkeförhållandet, c 0 bestäms av den minsta energi som krävs för att bryta loss botten på borrhålet c 0, normalt mellan 0,28 kg/m 3 och 0,35 kg/m 3, men kan variera från 0,2-0,8 kg/m 3, och γ f gasens expansionsfaktor. Bergskonstanten c bestäms empiriskt genom att mäta den mängd sprängämne som krävs för att bryta loss en kubikmeter berg. Tester i svenska förhållanden har visat att bergskonstanten brukar ligga i närheten av 0,4 (Persson, et al., 1994) FÖRSPRÄCKNING OCH SLÄTSPRÄNGNING För att skapa en jämn kontur kan förspräckning användas, när förspräckning används borras konturhålen med en mindre försättning och laddas med en lägre laddningskoncentration. Konturhålen skjuts sedan simultant och före resterande del av salvan för att skapa en spricka eller svaghetszon längs den tänkte konturen så när resten av salvan skjuts är den fristående (Persson, et al., 1994) (Olofsson, 2013). I vissa fall kan även guidehål borras, hål som borras mellan de hål som är tänkta att laddas men förblir oladdade och har som funktion att hjälpa sprickbildningen (Olofsson, 2013). När stötvågen från simultant detonerande borrhål möts, uppstår spänningar i berget och skapar en spricka mellan dessa borrhål. Det är viktigt att dessa hål detonerar samtidigt eller med så kort intervall som möjligt för att denna samverkan ska ske. Det är också viktigt att rätt hålavstånd och laddning hittas för platsen (Gopinath, et al., 2013). Till skillnad mot förspräckning skjuts konturhålen vid slätsprängning sist, både för slätsprängning och för förspräckning används en mindre laddning och en lägre försättnings/hålavståndsratio, S/B. Enligt (Persson, et al., 1994) är 0,8 normal S/B. 11

23 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Empiriskt har det bestämts att den minsta laddningskoncentrationen man kan använda vid slätsprängning eller förspräckning är beroende av håldiametern och bestäms av funktionen l=90d 2 Ekvation (2.9) där l är laddningskoncentrationen i kg/m och d är borrhålets diameter i meter. För att bästa resultat vid slätsprängning och förspräckning ska uppnås bör alla konturhålen initieras simultant för att samverkan mellan hålen ska uppstå. Men för att för stora vibrationer inte ska uppstå bör ett antal konturhål delas in i olika fördröjningar(persson et al., 1994). I ett försök med olika brytningssekvenser för ett bergrum som ska användas till ett vattenkraftverk har skonsam sprängning används i form av olika typer av kontursprängning, som förspräckning och slätsprängning. En pilottunnel har drivits överst och sedan har pallar skjutits ut i etapper nedåt där olika sekvenser använts, Figur 2.5. Dels har slätsprängning använts, då skjuts huvudladdnigen i mitten och en del berg mot väggarna sparas som skydd och skjuts sedan sist. Två typer av förspräckning har använts. En där salvan kan ses som helt inspänt, och en som ges en fri yta då ett dike sprängs ut i mitten. Vidare kommer de fram till att förspräckning då ett dike sprängts och en fri yta uppstått ger bättre resultat. Även den först nämnda metoden med förspräckning ger goda resultat då in-situspänningarna inte överstiger MPa, när spänningarna blir för höga spricker inte berget som önskat längs konturhålen och ett tillfredställande resultat uppnås då inte (Lu, et al., 2012). Figur 2.5 Brytningssekvens i bergrum där förspräckning använts. Till vänster, slätsprängning, i mitten förspräckning utan att ett dike i mitten brutits ut och till höger förspräckning med diket brutet i mitten (Lu, et al., 2012). 12

24 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Genom numerisk analys och simulering har en jämförelse mellan skadorna inducerade av förspräckning respektive slätsprängning gjorts. Simuleringen visar att skadorna inducerade i det kvarvarande berget vid förspräckning främst kommer från konturraden. Den spricka som bildas vid förspräckningen verkar, enligt simulering, lyckas hålla skadorna från produktionshålen på en låg nivå. Vid simulering av slätsprängning uppstår istället de största skadorna på kvarstående berg då produktionshålen detonerar. Själva konturraden ger vid slätsprängning mindre skador än vid förspräckning. Vid slätsprängning är det de ackumulerade sprickorna från produktionshål och konturhål som bidrar till skadezonen. Detta på grund av att konturhålen detonerar efter produktionshålen vid slätsprängning. Vid förspräckning detonerar istället konturhålen först och skapar ett sprickplan och en fri yta för stötvågen att reflektera emot och därför skadas kvarvarande berg mindre av produktionshålen. Det visar sig istället att när skadorna från endast konturhålen jämförs mellan de olika metoderna så är slätsprängningen skonsammare än förspräckning. Därför är det vid slätsprängning viktigt att ta hänsyn till produktionshålens läge så att skadorna från dessa inte når för långt in i det kvarvarande berget. Därför är också avståndet mellan produktionshålen kritiskt. Om det dimensionerade avståndet mellan produktionshål och konturhål är längre än det kritiska kan skadorna kontrolleras(hu, Lu, Chen, Yan, & Yang, 2014) FRIKOPPLING OCH BORRHÅLSTRYCK När en laddning fyller upp ett helt hål är det fullt kopplat. Om det istället laddas så att det bildas en luftspalt mellan laddningen och borrhålets vägg kommer trycket i borrhålet vid detonation att bli lägre, detta innebär att hålet är frikopplat. Med frikopplade laddningar skapas lägre borrhålstryck vilket leder till en lägre lossbrytningsförmåga som i sin tur leder till mindre sprickutbredning (Olsson, et al., 2008). Kopplingsgraden är viktig för resultatet av skonsam sprängning, en Guritladdning med 22 mm diameter placerades i ett borrhål med 51 mm diameter och gav då ca cm långa sprickor. Samma laddning i ett borrhål med 64 mm diameter gav istället sprickor som var cm långa. Samma guritladdning i ett borrhål på 24 mm gav istället minst cm långa sprickor i ett väldigt komplicerat mönster. Skadezonen innehöll både radiella sprickor från borrhålet samt andra srpickor som både börjar och slutar inne i berget (Olsson, et al., 2008). 13

25 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Borrhålstrycket vid frikopplade laddningar kan beräknas P b =1, ρ(vod) 2 ( ϕ 2,6 e ) ϕ h (2.10) där ρ är sprängämnets densitet och VOD dess detonationshastighet, och f = (ϕ e /ϕ h ) är frikopplingsgraden (Gopinath, et al., 2013). Då frikopplade hål är vattenfyllda blir sprickutbredningen betydligt större, resultatet blir även sämre än för hål som detonerar med spridning. Skadezonen kan bli så mycket större som 2-4 gånger då de frikopplade hålen är våta jämfört med om de vore torra (Olsson, et al., 2008). Hålavstånd i förspräckningsraden kan beräknas med det frikopplade borrhålstrycket och bergets dragspänning som parametrar S ϕ h P+σ t σ t (2.11) Där S är hålavståndet (Gopinath, et al., 2013). (Gopinath, et al., 2013) har sammanställt en tabell, Tabell 2-4, för förhållanden mellan håldiameter, hålavstånd och laddningskoncentration för förspräckning. Tabell 2-4 Sammanställning över olika håldiametrars inverkan på hålavstånd och laddningskoncentration i förspräckning, rekommenderade av olika författare (Gopinath, et al., 2013). Författare Håldiameter (mm) Hålavstånd (m) Gustafsson 64 0,6-0,8 0,46 Persson 80 0,6-0,8 0,57 Sandvik co ,8-1,1 0,90 Atlas powder co ,9-1,2 0,89 Blaster hand book 102 0,6-1,2 0,38-1,12 Hagan 115 1,2 1,10 Laddkoncentration (kg/m) Berget som finns inom avståndet från hängväggen, förspräckning- eller slätsprängningsraden måste brytas loss av intilliggande rad, en buffertrad, avståndet är en funktion av försättningen och kan beräknas enligt följande (Gopinath, et al., 2013) 14

26 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Hänsyn måste tas till hålen, inte bara i konturen, utan även de närliggande hålen så att effekten av dem och deras skadezon inte når utanför konturhålens (Persson, et al., 1994). Avstånd mellan förspräckningsrad och buffertraden B p =(0,4-0,5)B (2.12) Och avståndet mellan buffertraden och produktionsraden B b =(0,75-1,0)B (2.13) Där (0,4-0,5) och (0,75-1,0) beskriver ett intervall (Bastante, et al., 2012). 15

27 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 2.2 INITIERING Elektroniska tändare är mycket flexibla då varje tändare kan ges en individuell fördröjning. Detta innebär att det är möjligt att exakt bestämma då varje hål i salvan ska detonera. Detta innebär också att tändplanen kan göras när som helst under laddningsarbetet, långt i förväg eller precis innan salvan ska skjutas (Olofsson, 2013). Tester har visat att hål som detonerar ensamma ger större skador på omgivande berg än vad hål som detonerar simultant ger. Spricklängden ökar med längre fördörjning mellan detonationer. Tider redan över 1 ms ger sprickutbredning som mer liknar den från hål som detonerar ensamt (Ouchterlony, 1997). Detta bekräftas också genom tester där olika laddningskoncentration och spridning i initiering använts för att skjuta vertikala hål. Testerna visar att simultan initering i kombination med låga laddningskoncentrationer ger liten sprickutbredning i kvarstående berg. Där simulerad tändspridning använts, var resultatet också sämre. Berget var betydligt mer uppsprucket samt att det förekom utkastade laddningar och odetonerade hål (Olsson, et al., 2008). Där normala förhållanden för skonsam kontursprängning råder, då laddningskoncentrationen l<0,5 kg/m kopplingsgraden f<0,5 och S/B<1 kan simultan initiering med elektroniska tändare ge hälften den skadezon som pyrotekniska tändare av Nonel-typ ger. När S/B>2 samverkar inte längre laddningarna, inte ens då simultan upptändning används och detonationerna kommer då bete sig som enskilt detonerad laddning (Olsson, et al., 2008). Simultan upptändning med elektroniksprängkapslar ger vid skonsam sprängning med normal laddningskoncentration (q<0,6 kgdxm/m, det vill säga sprängämnets sprängstyrka måste uttryckas i ekvivalent mängd av referenssprängämnet Dynamex M), normal håldiameter (45-64 mm) och normalt hålavstånd (S/B < 1) en skadedämpande effekt jämfört med nonel-upptändning. För större laddningskoncentrationer och kopplingsgrader verkar den simultana upptändningen förstärka sprängskadorna (Olsson, et al., 2008). För att ha kontroll över vibrationer i samband med slätsprängning eller förspräckning då många hål detonerar simultant bör raden delas upp och 17 ms användas mellan 16

28 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan upptändning av delarna i förspräckning- eller slätsprängningsraden (Marklund, et al., 2007) (Gopinath, et al., 2013). 2.3 EFFEKTER AV GEOMETRIN Närheten till en fri yta är avgörande för hur en sprängladdning kan bryta sönder berg, utan närliggande ytor skadas bara berget runt laddningen, men ingen riktig fragmentering sker. En laddning för en kratersprängning, då det bara finns en fri yta, kan vara så stor som 2 till 20 gånger större än den för en palladdning med flera fria ytor (Persson, et al., 1994). Mickrosprickor kan finnas naturligt i berget då berg är en blandning av olika mineral med olika styrka och kornstorlekar som cementerats ihop under väldigt lång tid. Under påfrestning växer dessa sprickor (Persson, et al., 1994) Naturligt förekommande sprickor och sprickgrupper och deras orientering påverkar utbredningen av sprickor som uppstår vid en detonation av sprängämne. Då sprickorna är vinkelräta mot bergväggen kan de spränginducerade sprickorna förlängas. Om sprickorna har en vinkel mindre än nittio grader från bergväggen stoppas de spränginducerade sprickorna upp av de naturligt förekommande sprickplanen. Samma princip gäller då de naturliga sprickplanen är parallella med bergväggen. Bergets strukturer är väldigt viktiga för spricklängden, då sprängning sker parallellt med bergets foliation kan spricklängden fördubblas (Olsson, et al., 2008). 2.4 BORRHÅLLSAVVIKELSE Borrhålets läge och noggrannhet kommer påverka fragmenteringen av bergsmassan, då borrhålets läge i förhållande till andra borrhål avgör spridningen av sprängämne i pallen. Om borrhålets läge avviker kan extra arbete uppstå, till exempel skuthantering om fragmenteringen blir för grov. Dessutom kan borrhålsavvikelse i konturen mellan malm och gråberg bidra till gråbergsinblandning eller förlorad malm beroende på avvikelsen. Också här uppstår extra arbete, mer lastning och uppfodring krävs vid gråbergsinblandning och då malm blivit kvar uppstår extra arbete för att bryta den (Liu, 2010). Tre parameterar är avgörande för borrhålets läge, påhuggsfel, borrhålsavvikelse och uppställningsfel. Påhuggsfel beror på att borrkronan halkar vid påhugget eller att 17

29 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan borriggen har en felaktig position. Borrhålsavvikelse är den faktiska avvikelse borrhålet får under själva borrningen och uppställningsfel beror på borrstången och borraggregatets läge, fel här innebär att borrhålets slutläge blir ett annat än det planerade (Liu, 2010). En studie gjord vid flera kanadensiska gruvor som bryter malm med skivpallbrytning har visat att cirka 60% av borrhålsavvikelse beror på fel uppställning av riggen och cirka 40% av borrhålsavvikelsen beror på faktisk avvikelse i själva borrhålet (Liu, 2010). 18

30 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 3 FÖRUTSÄTTNINGAR 3.1 BERGETS EGENSKAPER Zinkgruvan består av flera malmkroppar, de två stora kropparna är Nygruvan och Burkland, dessa två malmkroppar är belägna nästan vinkelrätt mot varandra. Berget i Nygruvan är i stort sett väldigt kompentent, hängväggen är kompetent medan det finns en svaghetszon i liggväggen som annars har väldigt god styrka. Burkland har liknande egenskaper, men det finns områden med mineraler som gör att lokala svaghetszoner kan förekomma. I Tabell 3-1 och Tabell 3-2 kan klassificering av berget ses. (Zinkgruvan Mining AB, 2008) Tabell 3-1 Generella densiteter för berg och malm i Zinkgruvan. Bergklass Densitet ρ (t/m 3 ) Zinkmalm 3,0 Kopparamalm 2,85 Sidoberg 2,7 Tabell 3-2 Resultat från laboratorietest utförda på bergprover samlade under Värden är medelvärden med angiven standardavvikelse (Sjöberg, 2005). Plats (Borrhål) Nygruvan (H-1) Burkland (H-2) Burkland (H-3) Burkland (H-7) Burkland (H-8) Bergart Antal test Ρ (kg/m 3 ) σ c (MPa) E (GPa) υ σ t (MPa) Leptit (Zn liggvägg) ±30 129±16 71±13 0,30±0,06 15±3 Kvarts-feltspar ±40 163±32 70±10 0,29±0,09 15±3 leptit Kvarts-feltspar ±20 302±32 73±4 0,36±0,03 16±3 leptit Kopparmalm ±0 166±0 65±12 0,36±0,04 11±1 Leptit (Zn hängvägg) ± ±83 81±4 0,36±0,07 13±5 Ekvation (3.1) - (3.3) beskriver spänningstillståndet i Zinkgruvan (Sjöberg, 2005). σ H =0,068z (3.1) σ h =0,047z (3.2) 19

31 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan σ v =0,028z (3.3) Där den maximala horisontella spänningen, σ H, har orienteringen Ö-V (90 o ) och den minsta horisontella spänningen, σ h, är orienterad N-S (0 o ). Den vertikala spänningen, σ v. Och z är djupet räknat från marknivån (Sjöberg, 2005). 3.2 BORRNING I Zinkgruvan används borriggar av Simba-typ med möjlighet att i dagsläget använda borrkronor med diametern 76 mm, 89 mm samt 95 mm, därför kommer bara dessa tas i beaktning. Borrningen planeras utifrån förutbestämda försättningar och hålavstånd, Tabell 3-3, samt anpassas utifrån dessa parametrar till malmkroppens geometri. Ett tvärsnitt av en typisk borrplan kan ses i Figur 3.1. Antalet rader som skjuts i varje salva anpassas till malmkroppens geometri samt hur stort svällutrymme malmen har att tillgå. Fullständiga instruktioner kan ses i Bilaga 1. Tabell 3-3 Planering av produktionsborrning enligt dessa bestämda mått. Borrigg Ba102 Ba107 Ba109 Krondiameter Max försättning 2,7 2,5 2,0 Max spetsavstånd i produktionsrad 3,5 3,0 2,5 20

32 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Figur 3.1 Tvärsnitt från en borrhålsrad i en typisk borrplan i en smal malm. Vinkeln anpassas till malmkroppens stupning. 3.3 BORRIGGAR De borriggar som används till borrning av produktionssalvor är av Simba typ, en Simba M6 ITH med borrhammaren placerad i hålet, en Simba M4C och en Simba ME7C båda dessa är utrustade med topphammare. Varje rigg har en beteckning och dessutom en krondiameter som den opererar med, detta kan ses i Tabell 3-4. Tabell 3-4 Beskrivning av vilka borriggar som finns samt beteckning och krondiameter med vilken varje rigg opererar. Borrigg Beteckning Krondiameter (mm) Simba M6 ITH Ba Simba M4C Ba Simba ME7C Ba

33 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 3.4 LADDNING Sprängämnet som används är Subtek TM Velcro och dess specifikationer kan ses i Tabell 3-5 och i Bilaga 1. Sprängämnet är ett primerkänsligt pumpbart bulkemulsionssprängämne, det tillverkas på arbetsplatsen av en pumpenhet tillhandahållen av Orica Mining Services. Pumpenheten blandar matris och känsliggörare och slutprodukten pumpas sedan direkt ner i borrhålet. Densiteten på sprängämnet kan varieras beroende på bergart och borrplaner. Tabell 3-5 Specifikationer för Subtek TM Velcro sprängämne som används vid pallskjutning i Zinkgruvan. Fullständigt produktdatablad i bilaga 2. Subtek TM Velcro Densitet (g/cm 3 ) 1,0 (0,8-1,3) Detonationshastighet (m/s) Relativ viktstyrka(anfo) (%) 86 I Zinkgruvan används två laddtruckar LT12 och LT15, för laddning av produktionssalvor, även kallade för pallar, dessa levereras av Orica och har förinställda laddningsprogram. Dessa laddningsprogram innebär att sprängämnet anpassas för ändamålet. I dagsläget används 4 förinställningar på laddtrucken för gasning av sprängämnet, förinställningar heter Ned 1, Ned 2, Ned 3 och Upp och dessa beskrivs i Tabell 3-6. Tabell 3-6 Förinställningar på laddtrucken för gasning av sprängämnet. Inställning LT12, Densitet (g/cm 3 ) Ned 1 1,10 1,10 Ned 2 0,95 0,95 Ned 3 0,85 0,85 Upp 1,10 1,10 LT15, Densitet (g/cm 3 ) Typisk avladdning sker enligt Figur 3.2, avladdning sker då flera hål ligger för nära varandra (ca 2,5 m), som förladdning används normalt inget annat än luft. 22

34 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Figur 3.2 Toppvy över typiskt avladdningsmönster, där F betecknar hål som är fulla och T betecknar hål med en större förladdning/avladdning. Linjen markerar hålen med större laddning som bildar ett sicksackmönster. Ett tvärsnitt med markerade avladdningar kan ses i Figur 3.3, i nästa rad hamnar istället avladdningen/förladdningen i det tredje hålet från hängväggen. 23

35 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Figur 3.3 Tvärsnitt av en rad i en borr/laddplan där avladdningarna/förladdningarna är markerade. I det här fallet ett undantag med fem hål för att anpassas efter malmgeometrin. 3.5 TÄNDSYSTEM Vid upptändning av pallar används elektroniska tändare av modell i-kon TM. Fördröjningstider som oftast används vi skjutning av smala pallar med fyra hål i varje rad är 40 ms och 70 ms i raden och 100 ms mellan rader, typskiss kan ses i Figur 3.4. Tändplanerna görs av palladdarna och tiderna som används bygger på erfarenhet sedan Nonel användes och tider från SL-block (109 ms, 67 ms, 42 ms) men har förenklats till jämna siffror för att lättare kunna kontrollera satt tändplan. 24

36 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Figur 3.4 Typisk tändplan som används vid skjutning av smala malmkroppar i Zinkgruvan. 25

37 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 4 METOD En analys av borrplaner, laddplaner och tändplaner i avsnitt 3 har gjorts och utifrån detta görs beräkningar och nya förslag tas fram. Detta görs genom en jämförelse av olika sprängämnen och deras påverkan på berget. Samtidigt tas en metod fram för att skapa frikopplade laddningar i vertikala borrhål. Flera sprängämnen har studerats, både paketerade sprängämnen och bulksprängämnen. Till detta tillkommer insamling av data, vibrationsmätningar och information från intervjuer. 4.1 VIBRATIONSMÄTNINGAR ÅF har på beställning av Zinkgruvan genomfört vibrationsmätningar på markytan i gruvans närhet för att kontrollera vibrationsinducerade skador på omgivande byggnader. Dessa mätningar har utförts vid två tillfällen, 2011 och senast Dessa data har studerats i syfte att använda i PPV-modellen, värden har använts och kopplats till pallskjutningar i gruvan. Avståndet från detonationen till platsen där vibrationen uppmätts har mätts med hjälp av gruvplaneringsverktyget Microstation. Information om vilka pallar som skjutits vid vilken tidpunkt och motsvarande vibration har hämtats från (Hässel, 2012) och (Hässel, 2014). Information om detonerade laddningar har hämtats från gamla laddplaner och tändplaner. Vibrationsmätningar genomförs även under jord av Zinkgruvan, detta genomförs med geofoner på olika platser i gruvan. Geofonerna används i första hand för att bevaka seismiska händelser, vibrationsdata har hämtats från pallskjutningar och data från största detonerade laddning från gamla laddplaner och tändplaner. Avstånd från skjuten pall till geofonens läge har beräknats med hjälp av MicroStation. Dessa data finns presenterade i Bilaga 3 och har använts för att beräkna de platsspecifika konstanterna K, α och β. För att göra jämförelse mellan skadorna som uppstår vid detonering har dessa använts för beräkning av skadezon för olika laddningar. Även (2.8) har använts för att bekräfta skillnadnerna mellan olika sprängämnen, laddningar och deras effekt på omgivande berg. 4.2 INTERVJUER Intervjuer och diskussioner har genomförts med personal i Zinkgruvan för att skapa en tydlig bild om hur arbete med borrning och sprängning utförs, samt för att se om det 26

38 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan finns en tanke kring skonsamhet i arbetet kring sprängning. Underlag till dessa har jobbats fram med teorin som bakgrund och dessa underlag kan ses i Bilaga BERÄKNINGAR Beräkningar har genomförts för tre olika fall, kallade fall I, fall II och fall III. Påverkansschema har gjorts för varje förslag, detta för att se hur de olika delarna i produktionscykeln påverkas FALL I Utifrån borrplan enligt avsnitt 3 föreslås förändringar som innebär att en ny laddplan och en ny tändplan föreslås FALL II En ny laddning längs hängväggen föreslås. Olika sprängämnen har jämförts, samt olika metoder för att skapa en frikopplad laddning. För att skapa en frikopplad laddning, laddas emulsion i slang från Extena med innerdiameter 55,4 mm. Ytterligare dimensioner och detaljer enligt produktdatablad som finns i Bilaga 6. Diametern är också satt utifrån rekommendationer från Orica. Utifrån en laddlängd på ca 23 meter nås kritisk diameter där risken för dödpressning av sprängämnet ökar, Orica rekommenderar att laddning då sker med en laddningsdiameter på minst 55 mm, och då bör densiteten på sprängämne inte överskrida 0,9 g/cm 3 (Östlind, 2015). Upptändning av salvan kommer ske enligt avsnitt 3 och erfarenhetsmässigt från Zinkgruvan. Beräkning av försättning mellan hålen närmast hängväggen har beräknats enligt ekvation (2.10) och (2.11) baserat på data från Tabell 3-5 och Tabell 3-2 och sammanställts i en Tabell 5-1. Beräkning har genomförts för ett kontursprängämne samt för emulsion laddad i sprängrör. I övrigt skjuts pallen enligt avsnitt FALL III Hålavstånd i detta fall beräknas enligt ekvationerna (2.10) - (2.13) med data från Tabell 3-5 och Tabell 3-2. Frikopplad laddning skapas i detta fall genom laddning av emulsion, Subtek Velcro, i rör med innerdiameter 44 mm, ytterligare dimensioner och detaljer i Bilaga 7. Flera sprängämnen har undersöks, beräkningar för dessa kan ses i Bilaga 9. 27

39 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 4.4 FÖRSÖK Ett försök har planerats och förutsättningarna för det har studerats. En analys av resultatet har gjorts. 4.5 FALLSTUDIE En intervju och en diskussion genomfördes med Kent Hedin, produktionschef vid Bolidens gruva i Garpenberg där även ett besök gjordes. Underlag till intervjun och diskussionen kan ses i Bilaga 4. Underlaget arbetades fram med teorin som bakgrund samt arbetsmetoder i Zinkgruvan. 28

40 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 5 RESULTAT OCH ANALYS 5.1 FÖRUTSÄTTNINGAR Specifik laddning har beräknats utifrån planerad volym berg som ska skjutas och planerad laddplan. Gråbergsinblandningen mäts i planerad mängd berg mot uttagen mängd berg. Planerad mängd berg som skjuts mäts med hjälp av MicroStation, där arean från ett antal former från tänkt pall tas ut och ett medelvärde beräknas. Pallens längd ger sedan planerad volym och en CMS-skanning ger uttagen volym. För dessa beräkningar har styrdokument från Zinkgruvan använts samt gamla laddplaner. kg/m3 Planerad specifik laddning Gråbergsinblandning 3,00 2,50 2,00 1,50 1,00 0,50 0, Figur 5.1 Specifik laddning i Zinkgruvan, kg/m 3. Beräknad utifrån planerad laddning mot planerad volym berg i en pall/stop. Gråbergsinblandningen för respektive pall i procent. Specifik laddning verkar variera kraftigt och bör kontrolleras och användas som ett mätvärde för laddning. Detta för att se till att laddning ligger på en jämn nivå och att överladdningar och eventuella underladdningar inte sker. Variation i specifik laddning borde ge effekter på fragmenteringen. Detta kan vara bra även då något gått snett och uppföljning behöver göras. Däremot verkar den inte ha någon större koppling till gråbergsinblandningen, i alla fall inte för de pallar som undersökts. 29

41 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 5.2 VIBRATIONSMÄTNINGAR Skjutningar i Nygruvan Nygruvan Potens (Nygruvan) 10 1 y = 1548,5x -1,974 0, Figur 5.2 Vibrationshastigheten plottad mot scaled distance. I Figur 5.2 har vibrationshastigheten plottats mot scaled distance, D, i logaritmisk skala, Q trendlinjen ger sedan K=1548 och α=1,97. Dessa värden är från mätningar gjorda under jord med geofoner i samband med pallskjutningar. 5.3 INTERVJUER En sammanfattning av intervjuerna finns presenterade i detta avsnitt och en mer komplett återgivelse av intervjuerna finns i Bilaga PALLADDARE De fyra palladdarna har mellan ett och ett halvt och åtta års erfarenhet av sina arbeten. En kortare sammanställning och de viktigaste delarna av de genomförde intervjuerna kan läsas här och en mer komplett sammanställning finns i Bilaga 5 30

42 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Densitetstest på sprängämnet genomförs då något går fel och osäkerhet på emulsionens kvalité uppstår. Laddarna menar att det är ett test som är svårt att utföra, testet går till så att en liter emulsion mäts upp och sedan vägs. Svårigheterna ska alltså vara att det är svårt att fylla måttet på ett tillfredställande sätt. Om skonsam sprängning skall vara målet bör nog densiteten på sprängämnet testas regelbundet, som ett steg i att öka noggrannheten i sprängningen överlag och säkra kvalitén. Vilket också är viktigt då gränsen för dödpressning närmas och dålig noggrannhet skulle kunna leda till dolor. De förinställningar som används är Upp på all uppåtriktad laddning och Ned 1, som har samma inställning som Upp, vid laddning i korta borrhål. Ned 2 är standardinställningen som används vid den mesta laddningen och endast då det är långa laddlängder, över ca 25 meter, används inställningen Ned 3. Den inställningen, som har den lägsta densiteten på emulsionen används ibland också vid laddning av hängväggshålen. Laddarna påpekar att det blir en viss osäkerhet i bytet mellan de olika inställningarna, då sprängämne ligger kvar i slangen och slangens längd kan variera mycket på grund av slitage och brott. Detta innebär att man inte kan veta exakt när sprängämnet byter egenskaper. Laddarna försöker undvika att salvor står laddade länge utan att de skjuts. De försöker alltså sörja för att när en salva är laddad ska den också kunna skjutas. Laddarna upplever ofta problem med rinnande vatten vid laddning i uppåtriktade hål, men även att vatten står kvar i hål som inte är genomborrade till nivån under. Avladdningarna följs inte alltid helt, till viss del ändrar laddarna själva dessa. Laddarna vill gärna ha fulla hål i sina starthål som de beskriver vara de två hålen i mitten av raden. Detta gäller oftast i smala malmkroppar där pallen endast är en ortbredd och fyra hål borras och laddas i varje rad. Ibland ändras också avladdningarna då hål inte går att ladda, Detta kan bero på att ett hål är tätt och det inte går att komma ner med laddslangen. Då kan en avladdning flyttas till ett annat hål eller ett avladdat hål laddas mer för att kompensera för ett hål som delvis blev oladdat. Laddarna planerar tändplanerna, de använder då tider som tidigare använts då SL-block var i bruk. 109 ms mellan raderna och 42 ms och 67 ms i raden. Det händer även att 40 31

43 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan ms och 70 ms sekunder används i raden för att det är lättare att överblicka tändplanen och se om något blivit fel. Fördröjningen mellan raderna är ibland också 150 ms. Tändplaner anpassas till hur laddning och borrning har utförts. Laddarna har viss erfarenhet av att ladda med patronerat sprängämne. Främst då det av någon anledning inte går att använda emulsion, till exempel då det är för sprickrikt runt hålet och emulsion rinner ut i dessa sprickor. Ett annat exempel kan vara då emulsionen tar slut och det endast är något enstaka hål kvar att ladda kan det vara enklare att ladda dessa hål med patronerade sprängämnen. Palladdarna är rädda för att skjuta fast och menar att detta förekommer oftare i smala malmkroppar än de bredare pallar som skjuts i andra delar av gruvan. De resonerar gärna Hellre för mycket än för lite sprängämne Attityden att salvorna ska gå ut till vilket pris som helst påverkar helt klart resultatet av skjutning, då salvan har gått ut har man ryggen fri. Laddarna saknar ibland kopplingen och ett helhetstänk från borrning till tändplan, ibland upplever de att de fått borr- och laddplaner som de inte vetat hur de ska tändsätta BORRIGGSOPERATÖRER Borriggsoperatörerna har mellan några månaders och tjugo års erfarenhet av sina arbeten. En kortare sammanställning och de viktigaste delarna av de genomförde intervjuerna kan läsas här och en mer komplett sammanställning finns i Bilaga 5 Borrplaner följs i den mån det går, endast då något oförutsett inträffar gås dessa ifrån. Något oförutsett kan vara att hålet inte går att borra för att riggen inte får plats i orten och samtidigt borra hålet som det är planerat. Det kan också vara så att borrstänger går av och fastnar i hålet. Den vanliga åtgärden då hål inte går att borra som planerat är att hål sticks, detta innebär att påhugget får ett nytt läge men det teoretiska slutläget på hålet kommer vara det samma. Detta görs då det inte går att borra enligt plan, oftast för att riggen inte får plats i orten. Ändringar som görs rapporteras sällan tillbaka, ibland markeras flyttade hål för att de ska vara enkelt för laddare att hitta dem. 32

44 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Om tillbakarapportering ökas skulle arbetet blir lättare för de som kommer efter borriggsoperatörerna, till exempel skulle det innebära att laddarna lättare hittar de hål som ska laddas. Operatörena har olika syn hur mycket deras jobb påverkar resultatet, vissa är väldigt medvetna medan andra inte verkar fundera kring det alls. Vissa upplever att det är bristande kommunikation mellan skiften, och att detta skulle avhjälpas genom att ha skiftbyte under jord. Flera tycker det är ett problem att så många olika operatörer jobbar på samma pall, framförallt upplevs problemet då öppningar borras. Normalt är att de flesta operatörerna borrar med automatik och frångår bara detta då det av någon anledning krånglar. Någon operatör går ifrån för att styra påhugget själva för att undvika att kronan slinter. De allra flesta operatörerna använder riggarnas automatik, och låter den styra matartrycket, vilket är olika för olika delar av gruvan. Någon operatör styr det själv för att den menar att den kan öka precisionen, särskilt vid borrning av öppningar. Flera operatörer borrar i reducerat läge i början av hål för att få en bra start. Vissa använder även guideläge för att få till en bra start på hålet. Då guideläge används ges extra stöd till borrstängerna för att undvika att böja den del av stången som är utanför hålet. Borrkronor byts oftast efter 30 meters borrning, men detta varierar. Operatörer försöker planera så att det går att borra hela hål med kronorna. Samtidigt menar de flesta att det är varierande i olika delar av gruvan hur länge det går att borra med en krona. Till exempel går kronorna att borra med betydligt längre i den mjukare kopparmalmen än om det är gråberg. Bergets parameterar påverkar resultatet av borrningen, slag och andra svaghetszoner är exempel som har effekt på resultatet. Någon operatör upplever att det är lågt vattentryck i gruvan och menar då att vattnet inte orkar spola undan borrkaxet och därför vandrar kronan i kaxet istället för att jobba direkt mot berget vilket kan ge avvikelse. De flesta operatörerna genomför en kontroll av borrningen då öppningar borras, denna kontroll genomförs så att de kollar hålens läge där dessa kommer ut. Om hål avviker från 33

45 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan plan försöker operatörerna i första hand att borra om det eller de hål som gått snett, i andra hand kontaktas arbetsledning eller palladdare som anses ha kunskap om det kommer gå att skjuta trots att hål har fått fel läge. Skulle arbetsledning eller palladdare inte ha en lösning kontaktas planeringsavdelningen. Egenkontroll på produktionsrader som borras sker sällan. Flera operatörer är överens om att påhugget är det viktigaste för ett bra resultat och det är där man kan påverka resultatet av borrningen mest. Det är viktigt att kronan har bra kontakt med berg då påhugget skall göras, så att den inte vandrar i det lösa material som ofta ligger på sulan. Det är även viktigt att kronan är ordentligt fastspänd, att guideläget används. Efter påhugget finns inte så mycket att göra, eventuellt borra i reducerat läge Några operatörer upplever att det ibland måste ställa upp riggen lite godtyckligt då det händer att det är otydliga utsättningar, framförallt syftlinjer. Ibland finns flera och det kan då vara otydligt vilken som gäller. Det är viktigt att utsättningen blir rätt och noggrann så operatörerna kan ställa upp riggen på ett bra sätt för ett bra borresultat, där påhuggen hamnar på rätt ställe. Flera operatörer upplever att det finns en tävlan i att borra så många meter som möjligt. Detta kan leda till att fel saker prioriteras vid borrning, om kvantitet blir viktigare än kvalitet. Hålens läge är väldigt viktiga för att resultatet av sprängningen skall bli bra. Har genom intervjuerna fått väldigt liknande svar från operatörerna, vilket tyder på att de antingen arbetar väldigt lika eller ger de svar de förväntas ge. En viss skillnad i attityd kan märkas mellan de olika skiftlagen, svårt att precisera exakt vad. Noggrannhet och resonemang i arbetet verkar mer följa skiftlaget snarare än individen, eller att vissa ämnen kring borrningen diskuteras mer frekvent i olika skiftlag. Därför skulle ett utbyte mellan de olika skiftlagen vara en bra ide. 34

46 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 5.4 BERÄKNINGAR v (mm/s) Subtek Velcro 850 kg/m3 Subtek Velcro 950 kg/m3 Subtek Velcro 1100 kg/m Avstånd (m) Figur 5.3 Skadezon enligt PPV, ett detonerande borrhål med 23 meters hållängd, 22 meters ladlängd och 1 meters förladdning. Med kritiskt område mellan m/s. Jämförelse mellan laddning av emulsion med 850, 950 och 1100 kg/m 3 i ett 89 mm borrhål. Skillnaden mellan de olika laddningskoncentrationerna från de tre inställningarna på laddtrucken och deras effekt på omgivnade berg kan ses i Figur 5.3. Effekten är rätt liten då man bara sänker eller höjer laddningskoncentrationen men fortfarande har fulla hål. För att jämföra effekten av att minska borrhålsdiametern som en metod för att minska laddningskoncentrationen mot att minska laddningskoncentrationen genom frikoppling och de båda sättens effekt på sprickutbredning har beräkningar gjorts enligt ekvation (2.8) och plottats i Figur 5.4. Jämförelsen är gjord med de tre borrhålsdiametrarna 76, 89 och 95 mm laddade med Subtek Velcro med en densitet på 850 kg/m 3. Dessa jämförs med hål laddade med frikopplade laddningar med frikopplingsgraderna 55/76, 55/89 och 55/95, alltså 55 mm laddning av Subtek Velcro med en densitet på 850 kg/m 3. 35

47 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Skadezon [m] 3,50 3,00 2,50 2,00 1,50 1,00 Subtek Velcro f 55/76 Subtek Velcro f 55/89 Subtek Velcro f 55/95 Subtek Velcro Subtek Velcro Subtek Velcro ,50 0,00 Skadezon från Olika sprängämnen (Sprängämne Borrhålsdiameter - laddningsdiameter) Figur 5.4 Jämförelse i skadezon mellan frikopplade laddningar och fulla hål för Subtek Velcro med en densitet på 850 kg/m 3 Samt för fulladdat hål med densitet på 950 kg/m 3 vilket används standradmässigt. Att bara minska borrhålsdiametern för att uppnå mindre skador är inte optimalt, för att verkligen skjuta skonsamt skall frikopplade laddningar användas vilket tydligt kan ses i Figur 5.4. Där kan ses att frikopplade laddningar ger betydligt mindre skadezon än vad fulla hål ger. 36

48 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan FALL I Figur 5.5 Toppvy över förslag till förändrad laddplan/avladdningsplan. Linjen markerar de hål som bör ha en större förladdning/avladdning. Förslaget innebär att laddning sker enligt avsnitt 3 men att avladdningar läggs i samma hål i varje rad, istället för att variera var avladdningen placeras. Dessutom föreslås det att hålen längs hängväggen laddas med emulsionen gasad till 850 kg/m 3 Detonation av ett hål som är fyllt med sprängämne längs med hängväggen som sker i dag kan vara en av de större orsakerna till stora skador på hängväggen, detta kan avhjälpas genom att skjuta med frikopplade laddningar längs hängväggen. 37

49 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Figur 5.6 Förenklad skiss av en borrplan där skadezon från hål 2 illustreras. Som visas i Figur 5.6 kan skador från hål 2 sträcka sig ut i hängväggen om det laddas för långt upp och ligger för nära hängväggshålen. Detta kan begränsas genom att eventuell avladdning sker i första hand detta hål. Den avladdning som idag görs, ger ett sicksackmönster som skulle kunna bidra till en ojämn kontur, vilket i sin tur bidrar till instabilitet i hängväggen. Därför föreslås en plan där avladdningar placeras i det hål närmast konturhålen. Detta är bara en nödlösning och 38

50 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan bidrar inte till någon större förändring mot det som genomförs idag. Skillnaden i skadezon med att gasa sprängämnet till en lägre densitet ger inte heller så stor effekt att det är värt att rekommendera FALL II Praktiskt hålavstånd mellan hål som är frikopplade och placerade längs hängväggen presenteras i Tabell 5-1, där hänsyn tagits till planering, utsättning och borrning. Tabeller med indata och beräkningar kan ses i Bilaga 8. Tabell 5-1 Sammanställning av praktiskt hålavstånd S p för borrhål med frikopplade laddningar längs hängvägen. Sprängämne φ h (mm) Subtek Velcro φ e (mm) ρ (kg/m3) l (kg/m) B (m) n S p (m) ,02 2,0 2 1, ,02 2,5 2 1, ,02 2,7 2 1,35 Maximalt hålavstånd har beräknats och sedan anpassats till den försättning som används för de olika borrhålsdiametrarna. För att göra det praktiskt har halva försättningen använts, då den ligger innanför det maximala hålavståndet. Det innebär inte att man kan använda ett längre hålavstånd med ökande frikoppling. För att underlätta för planeringsavdelning, utsättare och borriggsoperatörer anpassas hålavståndet för de frikopplade laddningarna efter försättningen i produktionshålen. Om hålen längs hängväggen skulle haft en helt egen försättning skulle det innebära mer arbete för planeringsavdelning. Även utsättare skulle få mer arbete och det skulle bli många utsättningar, markeringar på ortväggen. Ett stort antal markeringar från utsättare skulle även bidra till att försvåra uppställningen av borriggen för operatören. I Figur 5.7 kan tändplan ses, där hänsyn tagits till avsnitt 2.2. En jämförelse mellan skadezonen från olika laddningar enligt ekvation (2.8) kan ses i Figur

51 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Figur 5.7 Tändplan för fall II. På grund av den höga laddningskoncentrationen och relativt låga frikopplingen i detta fall föreslås en tändplan där hålen längs hängväggen detonerar i respektive produktionsrad och inte simultant. Detta kan också motiveras med att försöken i Garpenberg har gett bra resultat med liknande tändsättning. Tändsättningen grundar sig även i att det skjutna berget skall ha någonstans att svälla på, om hålen längs hängväggen sparas och skjuts sist skapas ett väldigt smalt dike som skall ta emot allt skjutet och svällande berg. Efter att några rader detonerat blir det ett väldigt långsmalt område för berget att röra sig i. Samt med hänvisning till avsnitt 2.2 och den frikopplingsgrad och laddningskoncentration som används. Då borrhålen redan ligger så tätt i de smala malmkropparna kan denna metod rekommenderas, i annat fall hade bufferthål behövt placeras in mellan hålen längs hängväggen och produktionshålen. Även med den relativt höga laddningskoncentrationen och den relativt höga kopplingsgraden borde detta fungera bra och vara skonsammare än det som används idag. 40

52 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Flera metoder för att skapa frikopplade laddningar har studerats samt olika sprängämnen. Att försöka hitta en annan typ av sprängämne som lätt placeras i vertikala hål, till exempel Riosplit eller andra paketerade eller patronerade sprängämnen har studerats. Att ladda emulsion i rör som placeras i borrhålet verkar var den säkraste. Ett kontursprängämne med pentylstubin som följer laddningen anses för riskfyllt. Då vid en eventuell dola och den väldigt slagkänsliga pentylstubinen ligger med god kontakt med sprängämnet och samtidigt dolt i salvhögen som ska lastas ut anses vara en för stor risk att ta. Placering av patronerade eller paketerade sprängämnen, med upptändning utan pentylstubin, fritt i borrhålet har också studerats. Detta har ratats då dimensionen på dessa måste vara så pass stor att det inte hamnar omlott med varandra i borrhålet. När dimensionen på dessa blir så stor går tanken med skonsam sprängning om intet. Även om de säkert blir aningen skonsammare än ett fullt hål med emulsion. Styckefallet då denna metod används kan öka en aning då sprängverkan minskar något längs hängväggen FALL III Hål längs hängväggen laddas i rör/slang med 44 mm innerdiameter som placeras i borrhålet med försättningen S k, bufferthål borras parallella mot hängväggshålen och laddas till avladdningslängden 1 m och placeras i produktionsraden på hålavståndet B p från hängväggshålen. Produktionshålen placeras och laddas sedan enligt avsnitt 3. Tabell 5-2 Sammanställning av hålavstånd för borrhål i hängvägg, bufferthål och produktionshål. Sprängämne φ h (mm) Subtek Velcro φ e (mm) ρ (kg/m3) B (m) S p (m) S k (m) B b (m) B p (m) ,0 2,5 1,00 2,5 1, ,5 3 1,25 3 1, ,7 3,5 0,90 3,5 1,75 41

53 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Skadezon (m) 1,40 1,20 1,00 0,80 0,60 Subtek Velcro f 44/89 Subtek Velcro f 55/89 0,40 0,20 0,00 Figur 5.8 Jämförelse av teroetisk skadezon för frikopplade laddningar, Subtek Velcro med laddningsdiameter 44 mm jämfört med laddningsdiameter 55 mm och densitet 850 kg/m 3 i ett 89 mm borrhål. Mindre laddningsdiameter och större frikopplingsgrad ger ännu mindre skadezon, och i detta fall kan laddningskoncentration gå att få ner så mycket samtidigt som frikopplingsgraden blir tillräckligt stor för att skjuta hålen längs med hängväggen simultant. Om detta genomförs kommer skadezonen bli än mindre och en skonsammare sprängning än i fall II uppnås. Risken för dödpressning finns, men med bakgrund av att Garpenberg i sina försök laddat i 43 mm rör i hål på meter med goda resultat borde detta gå att genomföra och då borde ett mycket gott resultat med en än stabilare hängvägg uppnås. 5.5 PÅVERKANSSCHEMA Påverkan Fall I Nedan beskrivs vad detta fall innebär för de olika avdelningarna planering, produktion och anrikning. Ett påverkansschema finns att studera i Bilaga 11 Planeringsavdelning - Liten skillnad mot det som görs idag, borrplanen är densamma men laddplanen förändras en aning då avladdningen flyttas till samma hål i alla rader. Utsättare - För utsättningen ger det här förslaget ingen förändring. Borriggsoperatörer-Borrningen kommer vara densamma som tidigare. 42

54 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Laddare - Ingen större skillnad, se till att rätt inställning används till rätt borrhål. Lite större noggrannhet i arbetet mot normalt Lastare - Fragmentering kan bli aningen större då en lägre specifik laddning används. Därför kan materialet bli aningen mer tunglastat. Verket - Aningen större fragmentering. Jämnare fragmentering då noggranhet i sprängning ökar. Påverkan fall II Nedan beskrivs vad detta fall innebär för de olika delarna planering, produktion och anrikning. Ett påverkansschema finns att studera i Bilaga 11 Planering - En annan borrplan innebär lite mer arbete för att planera. Borriggsoperatörer - Aningen mer borrning då fler hål kommer borras i konturen, innebär också fler uppställ av borriggen. Laddare - Laddning i slang innebär att laddare får lära sig hantera en ny metod, samt att ändra tänket lite då de gör tändplaner. Lastare - Ingen skillnad mot fall I Verket - Större noggrannhet i sprängningen ger verket en jämnare fragmentering. Fall III Fall III liknar till stor del fall II, påverkar bara planeringsavdelningen som måste tänka på läget av bufferthålen. För utsättare, borriggsoperatörer och laddare samt för lastare och verket blir effekterna av detta väldigt likt fall II. Fall I och fall II leder båda till mer arbete i planeringsskedet, men det leder också till stabilare förhållanden i gruvan. Det kommer också leda till att laddare får lära sig ett nytt laddningsförfarande med ett till moment så slang skall placeras i borrhålet. Risken för gråbergsinblandning och inras kommer att minska, detta kommer gynna gruvan både ekonomiskt och ur ett arbetsmiljöperspektiv. Dels då risken av ras under pågående lastning med följden att utrustning och i värsta fall personal skadas minskas, men också 43

55 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan av ekonomiska skäl då det endast är en kostnad att hantera gråberg som hamnar i salvhögen. De olika avdelningarna påverkas olika av skonsam sprängning, vissa avdelningar som planering, borriggsoperatörer och laddare får lite mer arbete, men detta ger istället mindre lastning, samt högre halter av mineraler i malmen som lastas ut och körs till anrikningsverket på grund av den lägre graden av gråbergsinblandning. 5.6 FALLSTUDIE I Bolidens gruva i Garpenberg används tvärgående skivpallbrytning, pallbredderna varierar mellan 10, 20 och 30 meter och pallhöjden varierar mellan 18 och 24 meter, således med hål i samma längder. Antingen drivs en ort, smalare än pallbredden, igenom malmkroppen och från den orten borras kransar eller så öppnas ett rum med samma bredd som den tänkta pallen, där borras alla hål istället parallellt med varandra. Hålen har en diameter på 76 millimeter och försättningen 2,5-3,0 meter, borrplan och laddplan kan ses i Tabell 5-3. Hålavstånd varierar beroende på önskat styckefall och borrplanenens typ, om det är en krans eller om hålen är parallella. Skillnad görs också i primära stop och sekundära stop. Där orten har pallens bredd och den är 10 meter och hål borras parallellt med varandra används normalt 5 hål per rad vilket ger ett hålavstånd på 2,5 meter. All borrning och laddning sker nedåtgående. Det sprängämne som används är SubTek Velcro (Hedin, 2015). Alla hål fylls till avladdningslängden, oftast 1 meter, och fylls sedan upp med grus. Detta för att den gas som bildas vid detonation tar den lättaste vägen, är hålet öppet kommer mycket gas och således energi försvinna den vägen. Detta förhindras med en gruspropp som håller inne gasen och gastrycket under en kort tid direkt efter detonationen. Avladdningens längd är av yttersta vikt för ett bra resultat och man försöker efterleva det med en noggrannhet på 1 decimeter. Upptändning sker med Nonel där fördröjning mellan rader är 109 ms och fördröjning i raden är 25 ms respektive 42 ms (Hedin, 2015). Borrning, laddning och upptändning planeras av personer med det som sitt huvudansvar. På laddningen finns inget speciellt mått som används varje dag, beräkning av specifik laddning genomförs på årsbasis. Specifik borrning kontrolleras ibland, specifik borrning och specifik laddning uppgår till ca 0,09 m/ton och 0,4 kg/ton (Hedin, 2015). 44

56 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan I Garpenberg har tester genomförts för att skjuta skonsammare, då har sprängrör med 43 millimeters innerdiameter placerats i borrhålen längs konturen som har en längd på meter, borrhålen har haft en diameter på 76 millimeter. Detta innebär en frikopplingsgrad på 0,57. Sprängrören har sedan laddats med SubTek Velcro, gasad till en densitet på 8,5 g/cm 3, på plats i hålen. Upptändningen sker sedan med Nonel och hålen längs konturen detonerar med respektive rad och 109 ms fördröjning. Det har gett ett mycket bra resultat där halva borrhålspipor i väggen har varit synliga efter skjutningen. Förspräckning eller slätsprängning används således inte, förspräckning lämpar sig inte i den här brytningsmetoden där det är en ort under skivpallen som då skulle hänga fritt efter detonation av konturhålen (Hedin, 2015). Då detta test har genomförts har försättningen längs pallkonturen minskats till halva ordinarie försättning, alltså 1,25-1,5 meter, och hålavståndet till nästa, alltså första produktionshålet/bufferthålet varit 1,0 meter. Hålavstånden mellan produktionshålen har varit enligt tidigare nämnda standard (Hedin, 2015). Tabell 5-3 Borrplan och laddplan i Garpenberg. Borrplan Garpenberg Hållängd m Håldiameter 76 mm Laddningsdiameter 43 mm Frikopplingsgrad 0,57 Försättning konturrad 1,25-1,50 m Försättning Produktionsrad 2,5-3,0 m Hålavstånd buffertrad 1,0 m Hålavstånd produktionsrad 2,5 m Laddlängd m Avladdning (grus) 1,0 m Ett gott resultat har uppnåtts även om konturhålen ej detonerat simultant, denna möjlighet finns tyvärr inte heller då upptändning sker med nonel och de har en viss spridning. Troligtvis skulle ännu bättre resultat kunna uppnås om konturhålen detonerade simultant. Rör med spärrfjädrar borde underlätta arbete, håller röret centrerat i hålet samt på plats när skarvning sker så rör ej riskeras att tappas i hålet. Samtidigt ger det avlastning när rör skall skarvas. 45

57 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 5.7 FÖRSÖK I området Nygruvan på nivån 1130 mellan skiva 1 och 2 i pall 220 genomförs ett småskaligt försök i enlighet med fall II. Halva pallen skjuts med traditionell metod och andra halvan av pallen skjuts med skonsam metod. I halva pallen läggs hål till längs hängväggen mellan ordinarie produktionsrader som kan ses i Figur 5.9 med planerade borrader. I rad 1-11 samt rad har hålen längs hängväggen laddats med frikopplade laddningar och i rad och har traditionell metod för Zinkgruvan använts. Rad är de extra rader där endast ett hål planerats in längs hängväggen. Figur 5.9 Översikt pall 220 i Nygruvan 1130 på skiva 2. I den vänstra delen är extra borrader planerade för försök av skonsam sprängning. Hängväggen är i figuren på ovansidan av orten. Varje linje representerar en borrad, och varje borrad har ett nummer. I dessa rader har ett hål borrats mot hängväggen, hela pallen borras med borrigg Ba107 vilket innebär att hålen har en diameter på 89 mm. Det innebär dessutom att pallen har 46

58 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan planerats med en försättning på 2,5 meter och försättningen för hålen längs hängväggen då är 1,25 meter. Det planerade hålavståndet mellan hängväggshålen till nästa hål är cirka 1,5 meter vid borrhålets slut och lite mindre vid påhugget. Borrhålen i pall 220 är cirka 23 meter långa och borras från skiva 2 genom malmkroppen ut i borrorten på skiva 1. Detta säkerställer att borrhålen är torra då de dräneras nedåt, se Figur Om test utförs direkt i en produktionssalva och upptändning inte sker riskerar delar av pallen att stå kvar, vilket skulle bli kostsamt. Därför bör ett mindre test utföras först där konsekvenserna av ett misslyckande blir kontrollerbara. Ett småskaligt test är bra för att kontrollera om metoden att ladda i slang fungerar, att handhavandet av slangen är praktiskt, samt att emulsionen detonerar. Då man närmar sig kritisk diameter finns en risk för dödpressning av sprängämnet, därför bör dessa frikopplade laddningar laddas med en emulsion som har densiteten 850 kg/m 3. Det innebär att laddning skall ske med inställning Ned 3 på laddtrucken. Laddningsdiameter har tagits fram med rekommendationer från sprängämnessleverantören Orica. De rekommenderar att vid laddning i 23 meters vertikala hål inte understiga 55 mm laddningsdiameter med en koppdensitet på 0,9 g/cm 3. Då I-kontändare används kan logg från skjutning kontrolleras för att se att alla tändare detonerat, och därför skulle misständning av tändarna kunna uteslutas vid en misständning av hela hålet. För att ladda i slang måste slangmatningen på laddtrucken justeras, då en mindre diameter på laddningen innebär att hålet fylls snabbare. Vid ett mindre test kan detta också testas så kunskapen sedan finns om vad som är en lämplig slanghastighet. Ungefärlig slangmatning med ett flöde på kg/min borde vara ca meter/min vid laddning rör/slang med diametern 55 millimeter. Andra sprängämnen, antingen förpackade eller patronerade har studerats för att utreda lämpligheten att använda för att få en frikopplad laddning i konturhålen. Bland annat kontursprängämnena Riosplit och Dynopre som är två liknande sprängämnen, vilka är speciellt framtagna för användning i vertikala borrhål i förspräckning eller slätsprängning. Dessa sprängämnen är förpackade emulsionssprängämnen som har en pentylstubin längs hela laddningen, produktdatablad kan ses i Bilaga

59 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Dessa sprängämnen avfärdas då pentylstubin ligger tillsammans med sprängämnet och vid en eventuell dola så är risken för en kraftig detonation stor vid utlastning av salvhögen. Figur 5.10 Tvärsnitt över en borrad mellan skiva 1 och 2, samt ett tvärsnitt från CMS-skanningen av pall 220 mellan skiva 0 och 1. 48

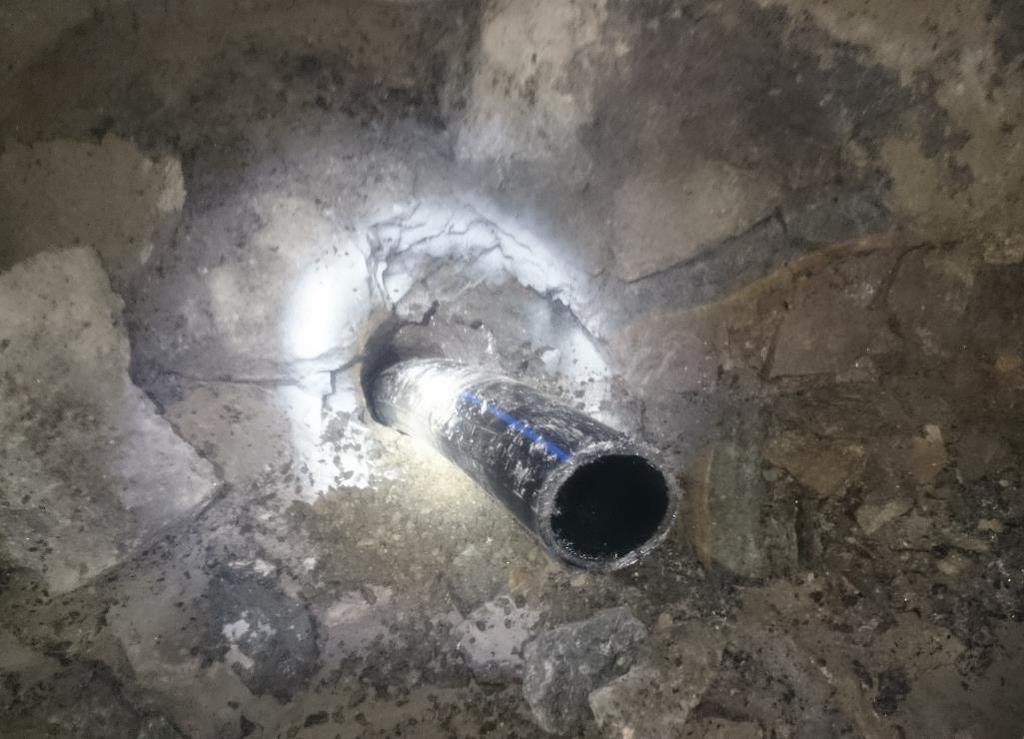

60 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Under laddningsprocessen placeras slangar i hålen längs hängväggen, enligt Figur Dessa laddas sedan med emulsion gasad till 850 kg/m 3. I Figur 5.12 kan ett hål med slang som laddats ses. Figur 5.11 Borrhål i pall 220 där slang placerats i hålet inför laddning för skonsam sprängning. 49

61 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Figur 5.12 Borrhål längs hängväggen i pall 220 där slang samt en bottentändare placerats i hålet och därefter laddats med emulsion med en densitet på 850 kg/m GEOLOGISKA FÖRUTSÄTTNINGAR Pall 220 i Nygruvan på nivå 1130 svänger samtidigt som den stupar cirka 60 grader, detta gör att hängväggen bildar en buk. Det finns begränsat med information om de geologiska förutsättningarna i och runt pall 220 i Nygruvan på nivå 1130 mellan skiva 1 och 2. Endast ett diamantborrhål är borrat på platsen, diamanthål Detta går genom både liggvägg, malmkropp och in i hängväggen, i Figur 5.13 kan diamanthålets placering ses i ett tvärsnitt av malmkroppen. I borrortens tak har det även genomförts en geologisk kartering. Den geologiska karteringen visar inte på några stora slag eller svaghetszoner. I pallen under, pall 220 mellan skiva 0 och skiva 1, har en del av hängväggen rasat in. Geolog på Zinkgruvan menar att, generellt i Nygruvan är problem kontinuerliga uppåt. Tidigare har alltså problem uppstått på samma sätt i pallar placerade över varandra. I Figur 5.10 kan ett tvärsnitt av området ses, både en tolkning av CMS-skanning från tidigare skjuten pall mellan skiva 0 och skiva 1 och planerad borrning mellan skiva 1 och skiva 2. Mellan skiva 0 och skiva 1 har utfall av gråberg skett i hängväggen vilket kan 50

62 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan leda till att det fortsätter på mellan skiva 1 och skiva 2 om tidigare trender som dokumenterats även kommer gälla här. Q -kartering tyder inte heller på att det finns några större svaghetszoner i hängväggen, diamanthål 3898 kan ses i Figur Figur 5.13 Tvärsnitt av pall 220 i Nygruvan nivå 1130 med Q' kartering från diamanthål Rött område 0<Q'<1, Oranget område 1<Q'<5, gult område 5<Q'<10 och grönt område 10<Q' UTVÄRDERING AV FÖRSÖK Testet är tänkt att genomföras på ett sådant sätt att halva pallen skjuts med traditionell metod som används vid Zinkgruvan och andra halvan av pallen är tänkt att skjutas enligt författarens föreslagna skonsamma metod. En okulär besiktning av pallen görs en kort tidsperiod efter att pallen är skjuten, detta kan ge en första indikation på hur salvan har gått. Med en CMS-skanning efter utlastning är det tänkt att ett resultat skall kunna ses samt en bedömning göras om eventuella skillnader RESULTAT OCH ANALYS AV FÖRSÖK Den okulära besiktningen av pallen genomfördes dagen efter att pallen sköts, den tydde på att salvan gått bra. I den vänstra delen där skonsam metod använts kunde tendenser till kvarstående borrpipor skådas och samtidigt fin fragmentering. Ett fullständigt protokoll finns i Bilaga 12. I Figur 5.14, Figur 5.15, Figur 5.16, Figur 5.17 och Figur 5.18 kan resultatet från CMSskanningen ses. Där traditionell laddning använts tenderar skadorna att sträcka sig 51

63 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan aningen längre ut i hängväggen än vad skadorna från den skonsamma laddningen gör. Det uppmätta avståndet mellan planerat borrhål längs hängväggen och hängväggen efter sprängning är i fallet då hålen är laddade enligt traditionell metod cirka 1 meter, uppmätt i MicroStation. Detta ger för försökspallen där hålen har en längd på 23 meter, försättning på 2,5 meter och en densitet på sidoberget på 2,7 t/m 3 23 m*2,5 m*2,7t/m 3 *1 m = 155 t berg mer än planerat för varje rad. Och i försökspallen som hade 11 rader med traditionell metod ger det 155 t *11 =1700 t berg utöver vad som är planerat. Även i rad 33, som inte helt har fragmenterats utan delar hänger kvar i pallen är tendensen för den del som har fragmenterats att oönskade stora skador uppstår som bidrar till gråbergsinblandning. Men i rad 10 där skonsam laddning använts kan också större skador ses, detta skulle kunna bero på närheten av den traditionella laddningen. Skador kan ha initierats av den som lett till detta utfall. I rad 6 och 8 som ligger mitt i den skonsamma delen av försökspallen följer hängväggen den planerade konturen och malmtolkningen väldigt fint. Detta är bara ett försök, så det är farligt att dra för stora slutsatser. Men resultatet ser riktigt bra ut så det är en tydlig indikation på att det är värt att fortsätta med dessa försök. 52

64 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Figur 5.14 Rad 39 i Ny1300 P220 sk 1- sk 2, laddad med traditionell metod i Zinkgruvan. Streckade linjer är konturen från CMS-skanning, och hela raka linjer är planerade borrhål. Även CMS mellan sk 0 och sk1 kan ses i figuren. 53

65 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Figur 5.15 Rad 33 i Ny1300 P220 sk 1- sk 2, laddad med traditionell metod i Zinkgruvan. Streckade linjer är konturen från CMS-skanning, och hela raka linjer är planerade borrhål. Även CMS mellan sk 0 och sk1 kan ses i figuren. 54

66 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Figur 5.16 Rad 6 i Ny1300 P220 sk 1- sk 2, laddad med skonsam metod enligt fall II. Streckade linjer är konturen från CMS-skanning, och hela raka linjer är planerade borrhål. Även CMS mellan sk 0 och sk1 kan ses i figuren. 55

67 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Figur 5.17 Rad 8 i Ny1300 P220 sk 1- sk 2, laddad med skonsam metod enligt fall II. Streckade linjer är konturen från CMS-skanning, och hela raka linjer är planerade borrhål. Även CMS mellan sk 0 och sk1 kan ses i figuren. 56

68 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Figur 5.18 Rad 10 i Ny1300 P220 sk 1- sk 2, laddad med skonsam metod enligt fall II. Streckade linjer är konturen från CMS-skanning, och hela raka linjer är planerade borrhål. Även CMS mellan sk0 och sk1 kan ses i figuren. 57

69 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 5.8 FÖRSPRÄCKNING Förspräckning har utretts men avfärdats då det kan vara en dålig ide att skapa en spricka som frigör pallen, då det är öppet under den samma. Den skulle då kunna börja röra på sig innan produktionshålen detonerat. 58

70 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 6 DISKUSSION OCH REKOMMENDATIONER 6.1 SLUTSATSER Använder sig Zinkgruvan idag av skonsam sprängning? Det arbetssätt som idag används i Zinkgruvan innebär att sprängning ej sker skonsamt. Zinkgruvan har idag mest fokus på att berget skall ut, det innebär att skonsam sprängning försummas. Hur kan arbetssättet förändras för att minska skadorna från sprängning? Det viktigaste och lättaste Zinkgruvan kan göra för att minska skadorna från sprängning är att använda sig av frikopplade laddningar. Genom att använda frikopplade laddningar längs hängväggen kan denna skonas och sprängning som en av orsakerna till gråbergsinblandning på grund av ostabila hängväggar elimineras. Hur utformas tändplan, borrplan samt laddplan för att skonsam sprängning ska ske i vertikala borrhål i underjordspallar? Det bästa sättet för att skjuta skonsamt är att använda sig av frikopplade laddningar samt att tillse att hålen är torra och att inte för stora hålavstånd används. Bästa sättet att skapa frikopplade laddningar i vertikala borrhål under jord är att i det placera slang och ladda slangen med emulsion FORTSATTA STUDIER En lägre pallhöjd skulle innebära att kortare laddningar används vilket i sin tur skulle kunna innebära att laddningar med mindre diameter också skulle kunna användas utan att riskera dödpressning av sprängämnet. En utredning om detta är ekonomiskt hållbart att minska höjden på pallarna skulle kunna göras i ett steg för att skapa stabilare rum. Den här studien tar bara ett första steg mot skonsam sprängning, mer studier behövs men framförallt behövs ett praktiskt tillvägagångssätt arbetas fram. Försök med simultant detonerande hål skulle kunna testas i försök. 59

71 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 6.2 REKOMMENDATIONER Analys av gamla laddplaner har varit svårt att genomföra då de inte alltid finns tillgängliga. En del finns digitalt, en del finns lagrade i pärmar under jord. Detta har gjort arbetet svårt, både då analys av gamla planer gjorts men även då data från skjutningar skulle kopplas samman med vibrationsmätningar. Det material som finns är heller inte alltid komplett. Ibland finns borrplan och laddplan tillgängligt men då inte tändplan eller i någon annan kombination. Ytterligare en svårighet har varit bristen på bergdata, få utredningar görs för att ha kontroll på vilka parametrar berget har. Någon äldre rapport har funnits tillgänglig. Börja lagra information från skjutningar på ett mer ordnat sätt, så det går att följa upp och göra analyser över vad ras och stabilitetsproblem kan bero på, är de spränginducerade eller är de inducerade av andra orsaker så som strukturer i bergsmassan eller designen av bergrummen. Följ även upp hur väl avladdningsplaner följs, tendenser finns att dessa frångås vilket kan innebära att det blir överladdat. Detta innebär inte bara en direkt kostnad i form av mer arbete och åtgång av sprängämne utan det kan också innebära merarbete efter att salvan skjutits i form av gråbergsinblandning. Göra förundersökningar på berget i syfte att veta vilken typ av berg som skjuts, hur hårdskjutet berget är har betydelse för resultatet av skjutningen. Mäta vibrationerna i samband med skjutningar för att bestämma platsspecifika konstanter för större noggrannhet. Börja jobba med borrprecision, öka operatörernas medvetenhet. Få dem att börja jaga kvalitet istället för kvantitet. Ett sätt att öka känslan för kvalitet istället vore att periodvis börja mäta borrhålsavvikelsen för att visa på att den är viktig samt då också kunna utreda vad till exempel hängväggsinras beror på. Detta eftersom borrhålsprecisionen är så viktigt för ett gott resultat av skjuten salva. Detta kan vara värt att testa ännu lägre laddningar för att få en mycket fin hängvägg där inras på grund av sprängskador minimeras ytterligare. 60

72 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan 7 REFERENSER Bastante, F. G., Alejano, L. & Gonsalez-Cao, J., Predicting the extent of blastinduced damage in rock masses. International Journal of Rock Mechanics & Mining Sciences, pp Gopinath, G., Venkatesh, H., Balachander, R. & Theresraj, A., Pre-Split Blasting for Final Wall Control in a Nuclear Power Project. i: Fragblast 10 International Symposium on Rock Fragmentation by Blasting. New Delhi: CRC Press, pp Hedin, K., Personlig kommunikation, Intervju. Garpenberg: u.n. Hässel, J., Zinkgruvan Mining AB. Långtidsmätning av spränginducerade vibrationer., Göteborg: ÅF-Infrastructure AB, ÅF Ljud och Vibrationer. Hässel, J., Zinkgruvan Mining AB. Långtidsmätning av spränginducerade vibrationer år 2013, Göteborg: ÅF-Infrastructure AB, Ljud och vibrationer. Liu, K., New methodology for quality control of long-hole drilling in underground hard rock mines. Rock Fragmantation by Blasting, pp Lu, W. o.a., A Study of excavation sequence and contour blasting method for underground powerhouses of hydropower stations. Tunneling and Underground Space Technology, pp Marklund, P., Sjöberg, J., Ouchterlony, F. & Nilsson, N., Improved Blasting and Bench Slope Design at the Aitik mine. Perth, WA, au : Broadway, Nedlands, W.A, Australian Centre for Geomechanics. Ochterlony, F., Olsson, M. & Bergqvist, I., Towards New Swedish Recommendations for Cautious Perimeter Blasting, Hunter Valley: EXPLO. Olofsson, S. O., Applied Explosives Technology for Construction and Mining. Ärla: APPLEX. Olofsson, S. O., Modern bergsprängningsteknik. Gyttorp, Nora: Orica Sweden AB. 61

73 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Olsson, M. & Ouchterlony, F., Ny skadezonsformel för skonsam sprängning, Stockholm: SveBeFo Rapport 65. Olsson, M., Svärd, J. & Ouchterlony, F., Sprängskador från strängemulsion, fältförsök och förslag till skadezonstabell som innehåller samtidig upptändning., Stockholm: Swebrec. Olsson, M., Svärd, J. & Ouchterlony, F., Från strängemulsion och elektronikkapslar till skadezonstabell. Protokoll från Bergsprängningskommitténs diskussionsmöte i Älvsjö den 10 mars 2009, pp Ouchterlony, F., Prediction of crack lengths in rock after cautious blasting with zero inter-hole delay. Fragblast-International Journal of Blaasting and Fragmentation, pp Ouchterlony, F., Nie, S., Nyberg, U. & Deng, J., Monitoring of open cut rounds by VOD, PPV and gas pressure measurements. Rock Fragmentation by Blasting, pp Ouchterlony, F., Olsson, M. & Bergqvist, I., Towards New Swedish Recommendations for Catious Perimeter Blasting. EXPLO, pp Persson, P.-A., Holmberg, R. & Lee, J., Rock blasting and explosives engineering. Boca Raton(Florida): CRC Press, Inc. Raina, A., Chakraborty, A., Ramulu, M. & Jethwa, J., Rock Mass Damage from Underground Blasting, a Literature Review, and Lab- and Full Scale Tests to Estimate Crack Depth by Ultrasonic Method. FRAGBLAST-International Journal of Blasting and Fragmentation, pp Sjöberg, J., Rock Mechanincs Analysis of Copper Ore Body, Luleå: Swedpower. Svensk Byggtjänst, AMA anläggning 13: allmän material- och arbetsbeskrivning för anläggningsarbeten. Stockholm: Sensk Byggtjänst. Zinkgruvan Mining AB, Bergkontrollplan för Zinkgruvan Mining AB, Zinkgruvan: Internt dokument. 62

74 Skonsam pallsprängning i smala malmkroppar i Zinkgruvan Östlind, J., Personlig kommunikation, mail. u.o.:teknisk support, Orica. 63

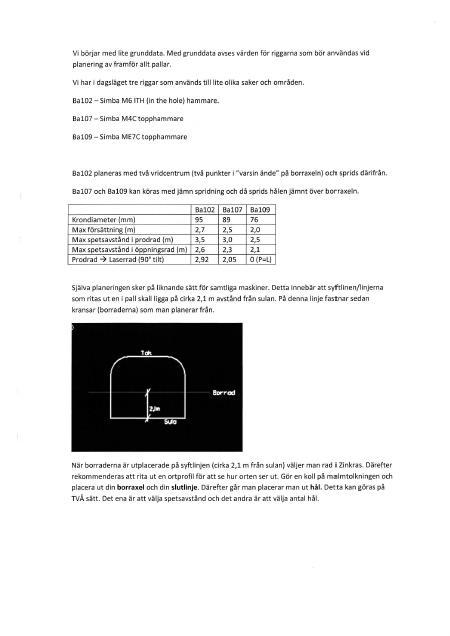

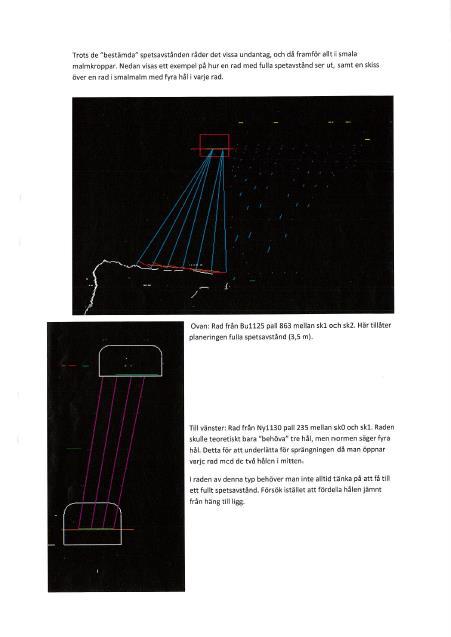

75 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

76 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

77 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

78 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

79 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

80 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

81 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

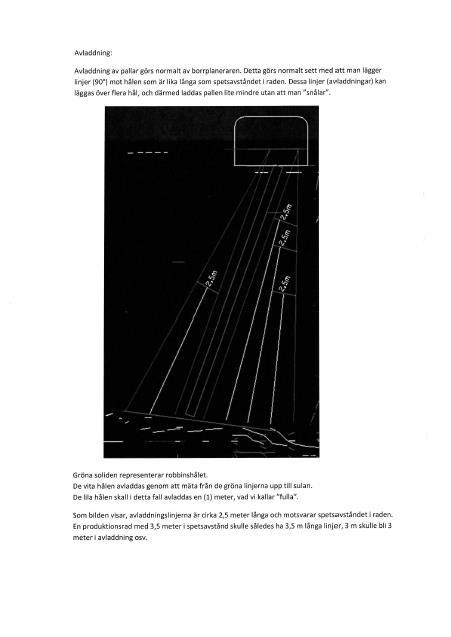

82 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

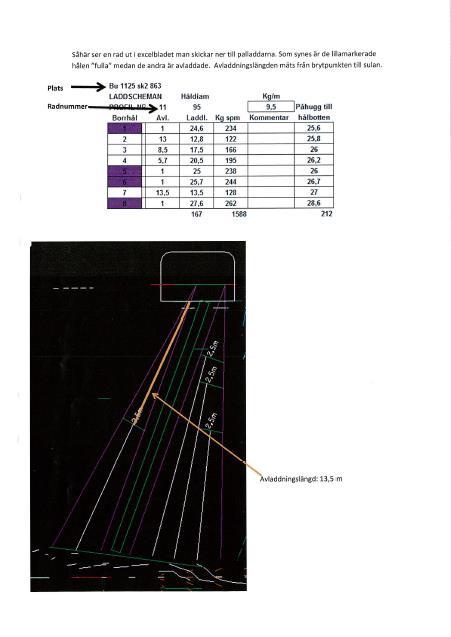

83 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

84 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

85 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

86 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

87 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

88 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

89 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

90 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

91 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

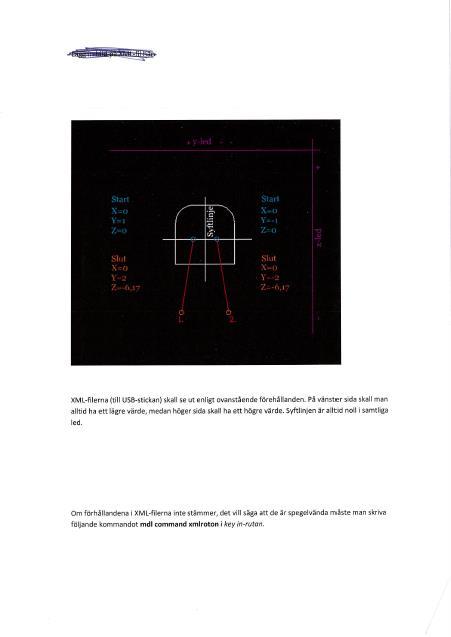

92 BILAGA 1 LADDINSTRUKTION ZINKGRUVAN

93 BILAGA 2 PRODUKTDATABLAD SUBTEK VELCRO

94 BILAGA 2 PRODUKTDATABLAD SUBTEK VELCRO

95 BILAGA 3 VIBRATIONSMÄTNINGAR GEOFONER Tabell 1 Geofon-ID och läge i gruvans koordinatsystem. Geofon ID y-koordinat x-koordinat z-koordinat 650-mek PII vov Bu U bu bu R RMP U CDF Figur 1 Översikt från mätning av avstånd mellan skjuten pall och geofoner. Mätning av avstånd från skjuten pall till geofoner gjord i Microstation.

96 BILAGA 3 VIBRATIONSMÄTNINGAR Tabell 2 Skjuten pall, avstånd till geofon samt vibrationsdata. Pall Största laddning, Q (kg) Avstånd, D (m) PPV (mm/s) D/sqrt(Q) Ny 1130 sk ,71 32, Ny 1130 sk öppning , Ny 1130 sk ,3 23, Ny 1300 sk ,23 33, BU 450 sk BU 1300 sk ,048 75, Ny 1130 sk ,3 31, Ny 1130 sk öppning , Ny 1130 sk ,5 42, Ny 1300 sk ,13 52, BU 450 sk ,48 43, BU 1300 sk ,027 19, Ny 1130 sk , Ny 1130 sk öppning ,6 24, Ny 1130 sk ,4 24, Ny 1300 sk ,82 33, BU 450 sk ,56 54, BU 1300 sk ,14 55, Ny 1130 sk ,2 33, Ny 1130 sk öppning ,4 34, Ny 1130 sk ,3 34, Ny 1300 sk ,2 46, BU 450 sk BU 1300 sk ,055 53, Ny 1130 sk ,6 33, Ny 1130 sk öppning ,9 34, Ny 1130 sk ,5 23, Ny 1300 sk , BU 450 sk ,75 64, BU 1300 sk ,74 83, Ny 1130 sk ,83 35, Ny 1130 sk öppning ,94 36, Ny 1130 sk ,3 28, Ny 1300 sk ,19 39, BU 450 sk BU 1300 sk Mätpunkt (UJ) R5-875 U U 800_Bu CDF_Sk0 800-vov

97 BILAGA 3 VIBRATIONSMÄTNINGAR Pall Största laddning, Q (kg) Avstånd, D (m) PPV (mm/s) D/sqrt(Q) Ny 1130 sk ,7 39, Ny 1130 sk öppning ,1 41, Ny 1130 sk ,7 39, Ny 1300 sk ,27 53, BU 450 sk BU 1300 sk ,076 63, Ny 1130 sk ,47 81, Ny 1130 sk öppning ,42 85, Ny 1130 sk ,78 83, Ny 1300 sk , , BU 450 sk BU 1300 sk Ny 1130 sk ,36 68, Ny 1130 sk öppning ,31 71, Ny 1130 sk ,91 60, Ny 1300 sk ,068 76, BU 450 sk ,65 65,9129 BU 1300 sk Ny 1130 sk ,11 74, Ny 1130 sk öppning 222 Ny 1130 sk ,19 69, Ny 1300 sk BU 450 sk ,59 54, BU 1300 sk Mätpunkt (UJ) 650-BU 350-BU 650-Mek 350 PII

98 BILAGA 4 UNDERLAG FÖR INTERVJUER OCH DISKUSSIONER INTERVJU LADDARE Hur ofta utför ni densitetstest på sprängämnet? Vilken inställning använder ni när och varför? Hur noggrann är du med avladdningarna? Görs någon kontroll på det? Brukar du orientera dig i pallen så du vet var liggvägg och hängvägg är och brukar du ta hänsyn till det på något sätt i ditt arbete? Hur ofta får en pall stå laddad mer än 2 dagar innan den skjuts? Vad upplever du är det som orsakar mest problem för er vid laddning? Hur stor påverkan tror du ditt arbete har för resultat av skjutet berg och hela malmflödet, från sprängning till tillredning? Hur är principen för uppåtladdning? Densiteten är ju högre (spraya sprängämnet på väggen) Är ni bekanta med metoder att använda proppar /grus för att sänka koncentrationen av sprängämne, samt att grusa hålen(förladdning)? Är ni bekanta med att ladda med förpackad emulsion eller förpackade sprängämnen i allmänhet för att få en lägre koncentration av sprängämne? Är ni bekanta med att ladda emulsion i slang/strumpa för att sänka koncentrationen? Hur resonerar du kring tidsintervaller när du planerar tändplaner? Hur tror du det skulle fungera att initiera hålen längs hängväggen först eller sist? Är det något i era rutiner du skulle vilja ändra på? Några åsikter på avladdningsplanerna? Övrigt?

99 BILAGA 4 UNDERLAG FÖR INTERVJUER OCH DISKUSSIONER INTERVJU BORRARE Händer det att ni inte har möjlighet att följa planerad borrplan? Vad brukar den vanliga åtgärden då vara? Hur noga skulle du säga att borrplaner följs? Hur stor inverkan tror du ditt arbete har på resultatet av skjutet berg och för resterande del av malmflödet, från borrning till tillredning? Vad upplever du är det som orsakar mest problem för er vid borrning? Brukar du borra manuellt eller låter du riggen borra på automatik? Om du borrar manuellt, hur ofta frångår du då borrplanen? Hur brukar du ha matartryck inställt? Behövs det olika matartryck i olika delar av gruvan? Hur ofta byter du borrkronor? Vilka fler parametrar påverkar resultatet av borrningen? Hur ofta gör du någon typ av kontroll av borresultatet, tex är hålen parallella med robbins/grovhål i öppningen? Känner du att du kan påverka hur mycket/lite avvikelse det blir på borrhålet? Är det något i era rutiner du skulle vilja ändra på? Några åsikter på borrplanerna? Övrigt?

100 BILAGA 4 UNDERLAG FÖR INTERVJUER OCH DISKUSSIONER INTERVJU FALLSTUDIE/GARPENBERG Olika brytningsmetoder? Rill mining? Stop/palldimensioner? Hur jobbar ni med sprängning? Har ni något tänk kring skonsamhet för att minska inras osv? Var ligger ansvaret, tex för tändplaner? Laddplaner? Borrplaner? Bygger det ni har idag enbart på erfarenhet eller är det en kombination? Beräkningar av skadezon? Nedåtladdning, uppåtladdning? Använder ni er av frikoppling i produktionssprängningar? Vad har ni för specifik laddning? Om inte vad använder ni annars för mätvärde på laddningen? Vilka sprängämnen använder ni er av? Om emulsion, densitet? Borrplan, krondiametrar, försättning, hålavstånd? Laddplan, hur sprids avladdningar/förladdning? Används något annat än luft till förladdning? Tändplan, vilka fördröjningstider används? Hur många hål tillåts detonera samtidigt? Använder ni er av tex förspräckning eller slätsprängning? Kontroll av resultat, uppföljning på sprängning? När något går snett, vad brukar det bero på? Utför ni någon kvalitetskontroll på borrningen? Planer på förändring av sprängning? Beror på? Hög gråbergsinblandning? Hur ställer du dig till att använda tex pentylstubin/detonating cord UJ?

101 BILAGA 5 ANTECKNINGAR FRÅN INTERVJUER BORRIGGSOPERATÖR, 3 ÅRS ERFARENHET(GENOMFÖRD ) Det händer att det inte finns möjlighet att följa bestämd borrplan, oftast för att riggen inte får plats i orten och samtidigt borra enligt plan. Hål som då borras sticks ofta, alltså ett nytt läge för påhugget men med samma läge på hålavslut som är planerat. Borraren inser vikten av sitt jobb och trycker på det flera gånger utan att det egentligen tas upp under diskussionen. Resultatet av borrningen anses vara mycket viktigt för resultatet av sprängningen. Borriggsoperatören använder oftast automatik för att borra hålen, normalt startas hålen manuellt för att undvika att borrkronan slinter vid påhugget. Borriggsoperatören upplever dock att det går fortare att använda manuellt läge men menar att det framförallt är manövrerna mellan själva borrningen som går fortare att köra manuellt. Operatören styr matartryck själv vid borrning av öppningsstigar för att noggrannheten i en öppningsstig anses viktigare än i en produktionsrad. Kontroll av borrhål utförs av operatör där det är möjligt, då hålen går ut i en ort nedanför/ovanför borrorten, och alltid vid öppningsstigar. Upptäcks fel försöker operatören oftast åtgärda det själv i första hand och i andra hand kontakta planeringsavdelningen. Operatören tar upp att det ibland är liten text på kartor som medföljer borrplanen, så det blir svårt att tyda, tex laser-/borradsnummer. Borrkronor byts efter ca meters borrning. Operatören hade gärna sett flexiblare riggar, så att en flytt hade kunnat göras av borrhålets läge utan att behöva flytta riggen i dess körriktning. (notereat på arbetsplatsen) Borrkronorna som används vid borrning med BA102 har ursprungligen en diameter på 95 mm, dessa slits och kasseras först då slitaget varit så stort att borrkronornas diameter understiger 89 mm. BORRIGGSOPERATÖR, 5 ÅRS ERFARENHET (GENOMFÖRD ) Borriggsoperatören menar att borrplaner bara frångås då det inte går att borra planerat hål. Oftast beror detta på att riggen tar i bergsväggar, den får alltså inte plats. När detta sker sticks hålen för att kunna borras.

102 BILAGA 5 ANTECKNINGAR FRÅN INTERVJUER Operatören är inte lika inriktad på att hans arbeta påverkar resultatet av andras arbete, men menar att han gör sitt jobb så noggrant som han kan. När operatören går från arbetsplatsen har den gjort vad den kunnat för att ett bra resultat ska uppnås. Operatören kan inte peka på att det är några särskilda problem som är återkommande. Däremot påpekar operatören att det finns lite motstridiga uppgifter om huruvida hjälpare ska borras vid öppningsstigar. Det händer att de är med på borrplanerna men det händer också att de inte är med och uppgifterna verkar då gå isär huruvida borrplanen skall följas blint eller om hjälpare alltid ska borras. Operatören borrar i princip alltid på automatik, vid påhugg körs riggen manuellt för att undvika att borrkronan slinter. Även ibland vid långa hål borras det reducerat en bit för att styra borrkronan på rätt väg. Borrhålens slutläge kontrolleras av operatören vid borrning av öppningsstigar, men ej vid produktionsborrning. Om avvikelsen från planerat slutläge på borrhålet är för stort borras hålet om. Borrkronor byts efter ca 30 meters borrning, men operatören menar att de ibland går upp till 60 meter då berget är mjukt. Oklart hur länge borrkronorna går innan de kasseras. BORRIGSOPERATÖR, 11 ÅRS ERFARENHET (GENOMFÖRD ) Operatören menar att det oftast när borrplanen frångås beror på att riggen inte får plats att borra planerat hål, åtgärden som görs då är oftast att hålet sticks. Operatören menar att det blir en hel del improvisation för att få till alla hål så bra som möjligt. I första hand försöker operatören åtgärda problem själv. Ändringar rapporteras sällan tillbaka, de sparas i borrlogg men operatören är inte säker på vad som sen sker med den. Operatören upplever inte att det finns något annat återkommande problem vid borrningen. Men däremot att kommunikation mellan skiften ibland brister. Operatören tycker att skiftbyte och överlappning borde ske under jord då det ovan jord är för mycket som stör. Operatören ser också bekymmer i att den kan ha börjat borra en pall och sedan på måndag kommer en annan operatör och fortsätter borra men känner inte till alla förutsättningar i just den pallen.

103 BILAGA 5 ANTECKNINGAR FRÅN INTERVJUER Operatören brukar borra reducerat första tredjedelen av hålet vid viktigare borrningar, till exempel öppningsstigar. Detta för att operatören menar att hålet påhugg är a och o för borresultatet. Oftast använder operatören automatiskt läge vid borrning. Egenkontroll utförs då det är möjligt och oftast i samband med borrning av öppningsstigar, sällan i samband med produktionsborrning. Möjligt är det då hålen kommer ut i ort på annan skiva, då åker operatören dit och kontrollerar hålens slutläge. Om de visar sig att hålens läge är fel brukar laddare tillkallas först och om de inte lyckas enas om en lösning så involveras planeringsavdelningen. Borrkronor byts efter cirka 30 meter. Operatören menar att prestigen som tidigare har funnits bland produktionsborrare är på väg att försvinna. BORRIGGSOPERATÖR, 7 ÅRS ERFARENHET (GENOMFÖRD ) Frångår sällan borrplaner och om det görs är det för att det ej går att borra hål som planerat på grund av att riggen inte ryms i orten. Om detta är fallet så sticks hålet. Ingen återrapportering om flyttade hål till planeringsavdelningen sker. Operatören har ett visst helhetstänk, och påpekar att de ofta blir krockar på grund av dålig planering och därför en del ståtider för riggarna, eller att borrplatser inte är klara då man kommer till den. Operatören borrar med automatik, ställer sinte om matartryck själv men olika delar i gruvan är olika hårdborrade. Använder guideläge och reducerad borrning i öppningsstigar, i produktionsborrning används det endast vid påhugget av hålet. Operatören upplever att ett återkommande problem är att borrskisserna blir fel på USBstickan. Operatören brukar kontrollera resultatet av sin borrning där detta är möjligt, då borrhål kommer ut i ort på skiva nedanför eller ovanför borrorten. Detta sker väldigt sällan i produktionsrader men oftare då öppningsstigar borras. Om hål blir alltför sneda provar operatören att borra om dessa. Om operatören är osäker konsulteras laddarna, för de vet hur det ska vara.

104 BILAGA 5 ANTECKNINGAR FRÅN INTERVJUER Menar att det är väldigt slumpmässigt hur resultatet blir, svårt att påverka men att alternativen gudieläge och reducerad borrning finns på riggen. Borrkrona byts cirka var 30e meter men det varierar i olika delar av gruvan och beroende på vad som borras. Upplever att det finns en tävlan i att borra så många meter som möjligt. BORRIGGSOPERATÖR, 2 ÅRS ERFARENHET (GENOMFÖRD ) Det händer att borrplan måste frångås då riggen inte får plats i orten och samtidigt borra planerade hål, då sticks istället hålen. Operatören uppskattar att det oftare händer i liggväggen, men att det även kan ske i hängväggen. Det har hänt att operatören tyckt att det blivit för mycket avvikelse från planen och hål lagts till. Återrapportering till planeringsavdelningen sker i princip inte. Operatören menar att sekundära pallar är mycket svårare att borra på grund av att det generellt är trasigare berg där. Operatören har en viss ide om vikten av sitt arbete för resultatet på skjutet berg. Operatören använder automatik för att borra, vid borrning av öppningstigar används ett läge på riggen där reducerad och guidad borrning används. I produktionsborrning används dessa lägen vid påhugg. Olika förhållande i gruvan innebär att det är olika hårt eller mjukt att borra, men riggens automatik får styra matartryck. Kontroll av borrhål sker ibland då möjlighet finns, och om hål har blivit för sneda så borras dessa om. Byter kronor var 30e meter men i olika delar av gruvan, som är olika hårdborrade kan kronor gå längre eller behövas bytas oftare. Upplever inte att det är så mycket han kan göra åt resultatet, har möjligheten att använda guide och reducerat läge men annars beror resultatet på faktorer operatören inte kan rå över. BORRIGGSOPERATÖR, 16 ÅRS ERFARENHET (GENOMFÖRD )

105 BILAGA 5 ANTECKNINGAR FRÅN INTERVJUER Händer att borrplan frångås då det ej är möjligt att borra ett hål, oftast för att riggen inte ryms i orten, och åtgärden brukar då vara att hålet sticks. Generellt görs ingen återrapportering av sådana flyttar, men det händer för att hålen lätt skall hittas av efterkommande laddare. Operatören är medveten om vikten av sitt arbete. Operatören upplever att det är svårare att borra i sekundära pallar, särskilt hål som ligger nära den tidigare primära pallen. Operatören använder riggens automatik vid borrning. Kontroll utförs vid borrning av öppningar, hål som avviker för mycket borras om. Detta märks dock först vid borrning av grovhålens pilothål. Borrkronor byts ca var 40e meter men det beror på var i gruvan borrningen sker. Vissa platser tillåter att kronan går att borra längre med. Händer även att den måste bytas tidigare. Borrsjunket varierar i olika delar av gruvan. Berget påverkar resultatet av borrningen, slag och dylikt innebär att precisionen påverkas. Påhugget är den viktigaste faktorn för att hålet ska borras precist, om hålet startas fel så slutar det antagligen fel. För att ha kontroll över det gäller att hammarstyrningen är korrekt inställt. En felaktig inställning på hammarstyrningen innebär att kronan kan vandra då påhugget görs. Operatören upplever vissa svårigheter med att det är flera operatörer som borrar på samma öppning. BORRIGGSOPERATÖR, 1 ÅRS ERFARENHET (GENOMFÖRD ) Frångår borrplan då det ej går att borra och då på grund av att riggen ej ryms i orten för att samtidigt borra tänkt hål. Hålet sticks då och ingen återrapportering sker så länge inte stora ändringar görs. Upplever att riggen får ställas upp lite godtyckligt då utsättningen ibland är otydlig. Operatören borrar oftast på automatik.

106 BILAGA 5 ANTECKNINGAR FRÅN INTERVJUER Kontroll av borrningen sker endast då öppningar borras. Om eventuell omborrning sker kontaktas arbetsledning och palladdare för konsultation. Byter borrkrona var 40-60e meter, men det varierar beroende på var i gruvan borrning sker. Påhugget är det viktigaste för att borra precist, det gäller att stången är ordentligt fastspänd och att man borrar reducerat i början för att få ett bra påhugg. Operatören tycker att kontakten mellan produktion och planeringsavdelning kan bli bättre. BORRIGGSOPERATÖR, 20 ÅRS ERFARENHET (GENOMFÖRD ) Sticker hål om det inte går att borra enligt plan, då främst på grund av att riggen inte får plats i borrorten. Rapportering sker om hål flyttas. Kontroll av borrningen sker då öppning borras, vid eventuell felborrning konsulteras laddarna för att avgöra eventuell kompletteringsborrning. Operatören upplever att det inte går att påverka resultat något efter påhugget, då är det bergets parametrar som påverkar resultatet, som till exempel slag och dylikt. Eventuellt går det att borra reducerat för ett bättre borresultat. Eventuellt också blåsa ur hålet emellanåt, för att blåsa ur kax ur hålet för att förhindra att borrkronan vandrar i kaxet. Det är viktigt att det är bra rensat på borrplatsen så borrkronan har bra kontakt med berget vid påhugget för att undvika vandring i löst material på sulan. Operatören tycker det är lågt vattentryck i gruvan och menar du att vattnet ej orkar spola undan borrkaxet och därför vandrar kronan i kaxet istället för att jobba direkt mot berget vilket kan ge avvikelse. Operatören upplever ibland tveksamheter i utsättningarna, till exempel finns ibland flera syftlinjer. Operatören byter krona efter två borrade hål (ca 30 m), men det varierar i olika delar av gruvan. Borriggens automatik används. BORRIGGSOPERATÖR, 2 MÅNADERS ERFARENHET (GENOMFÖRD )

107 BILAGA 5 ANTECKNINGAR FRÅN INTERVJUER Ibland sticks hål som inte går att borra, eller om till exempel stänger borras av och fastnar i ett hål så måste det borras om. I övrigt följs borrplaner helt. Noteringar görs om ev ändringar. Operatören byter borrkrona efter ca 40 meter, ibland 60. Borrar oftast på automatik, eventuell borrning manuellt sker bara då det strular. Noggrannheten vid uppställning är viktig för ett bra resultat och ibland är utsättningen otydlig. Operatören menar att ett högre vattentryck antagligen skulle ge bättre resultat då kaxet som ligger mellan borrkrona och berg skulle föras bort lättare. Guideläget skulle kunna köras för att få bättre precision. LADDARE, ERFARENHET 8 RESPEKTIVE 5 ÅR (GENOMFÖRD ) Densitetstest på sprängämnet genomförs då något går fel och osäkerhet på emulsionens kvalité uppstår. Laddarna menar att det är ett test som är svårt att utföra, testet som går till så att en liter emulsion mäts upp i ett mått och sedan vägs. Svårigheterna ska alltså vara att det är svårt att fylla måttet på ett tillfredställande sätt. De förinställningar som används är Upp på all uppåtriktad laddning, och Ned 1, som har samma inställning som Upp, vi laddning i korta borrhål. Ned 2 är standardinställningen som används vid den mesta laddningen och endast då det är långa laddlängder, över ca 25 meter, används inställningen Ned 3. Den inställningen, som har den lägsta densiteten på emulsionen används ibland också vid laddning av hängväggshålen. Laddarna försöker undvika att salvor står laddade länge utan att de skjuts. Laddarna upplever ofta problem med vatten vid laddning uppåt Avladdningarna följs inte helt, till viss del andrar laddarna själva dessa. Laddarna vill gärna ha fulla hål i sina starthål som de beskriver vara de två hålen i mitten av raden. Detta gäller i smala malmkroppar där pallen endast är en ortbredd och fyra hål borras och laddas i varje rad. Laddarna har viss erfarenhet av att ladda med patronerat sprängämne. Främst då det av någon anledning inte går att använda emulsion, till exempel då det är för sprickrikt runt hålet och emulsion rinner ut i dessa sprickor. Ett annat exempel kan vara då emulsionen tar slut och det

108 BILAGA 5 ANTECKNINGAR FRÅN INTERVJUER endast är något enstaka hål kvar att ladda kan det vara enklare att ladda dessa hål med patronerade sprängämnen. Palladdarna är lite rädda för att skjuta fast och menar att detta förekommer oftare i smala malmkroppar än de bredare pallar som skjuts i andra delar av gruvan. De resonerar gärna Hellre för mycket än för lite sprängämne Fördröjningstider som oftast används vi skjutning av smala pallar med fyra hål i varje rad är 0 ms, 40 ms och 70 ms i raden och 100 ms mellan rader, typskiss kan ses i Figur Fel! Ingen text med angivet format i dokumentet..1. Tiderna som används bygger på tider från SLblock som används vid upptändning med nonel. LADDARE, ERFARENHET 6 RESPEKTIVE 1,5 ÅR (GENOMFÖRD ) Densitetstest på sprängämnet utförs sällan, kanske en gång per månad. Oftast utförs de bara då något hänt med sprängämnet som gör att något fel misstänks. Avladdningsplaner följs oftast helt, det händer att justeringar görs. Dessa beror då på att ett hål är tätt och det inte går att komma ner med laddslangen. Då kan en avladdning flyttas till ett annat hål eller ett avladdat hål laddas mer för att kompensera för ett hål som delvis blev oladdat. De förinställningar som används är Ned 1 som används vid korta hål, under 8 meter. Vid hållängder som är från 8 meter och upp till 25 meter används Ned 2 och vid hållängder över 25 meter används Ned 3. Oftast används ned 2. Laddarna påpekar att det blir en viss osäkerhet i bytet mellan de olika inställningarna, då sprängämne ligger kvar i slangen och dess längd kan variera mycket på grund av slitage och brott. Detta innebär att man inte kan veta exakt när sprängämnet byter egenskaper. Det är väldigt sällan pallar får stå laddade länge, oftast försöker laddarna att skjuta pallen så fort den är färdigladdad. Laddarna har ingen erfarenhet av att ladda med paketerade sprängämnen, någon gång har de använt dynamitstavar(dynorex) för att ladda hål som varit alldeles för trasiga för att kunna ladda med emulsion. Trasigt och uppsprucket berg runtomkring hålet innebär att emulsionen kan rinna iväg. Laddarna har heller inte laddat emulsion i rör eller slang.

109 BILAGA 5 ANTECKNINGAR FRÅN INTERVJUER Laddarna planerar tändplanerna, de använder då tider som tidigare använts då SL-block var i bruk. 109 ms mellan raderna och 42 ms och 67 ms i raden. Det händer även att 40 ms och 70 ms sekunder används i raden för att det är lättare att överblicka tändplanen och se om något blivit fel. Fördröjningen mellan raderna är ibland också 150 ms. Tändplaner anpassas till hur laddning och borrning har utförts. Laddarna saknar ibland kopplingen och ett helhetstänk från borrning till tändplan, ibland upplever dom att de fått borr- och laddplaner som de inte vetat hur de ska tändsätta. Figur Fel! Ingen text med angivet format i dokumentet..1 Typisk tändplan som används vid skjutning av smala malmkroppar i Zinkgruvan.

110 BILAGA 6 PRODUKTDATABLAD, SLANG FRÅN EXTENA

111 BILAGA 6 PRODUKTDATABLAD, SLANG FRÅN EXTENA

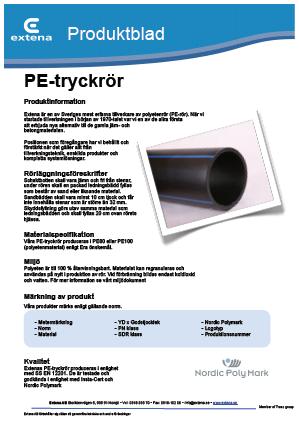

112 BILAGA 7 PRODUKTDATABLAD, PE-TRYCKRÖR FRÅN EXTENA

113 BILAGA 7 PRODUKTDATABLAD, PE-TRYCKRÖR FRÅN EXTENA

114 BILAGA 8 BERÄKNINGSBILAGA 1 FALL II För att beräkna hålavstånd i raden längs hängväggen S φ h P+σ t σ t (1) P b = 1, ρ(vod) 2 ( r e r h ) 2,6 (2) Borrhålstrycket från ekvation (2) P b = 1, (3500) 2 ( )2,6 =379,5 MPa (3) VOD antas vara 3500 m/s då det för Subtek velcro ligger mellan 3000 och 5000 m/s och varierar med densiteten på sprängämnet samt inneslutning och laddningsdiameter. Men generellt så är detonationshastigheten lägre för lägre densitet, och en underskattning är bättre än en överskattning som skulle ge för stora hålavstånd. Hålavstånd enligt ekvation (1) med (3) S , = 2,3 (4) Bergets draghållfasthet sätts till 15 MPa. I Tabell 1.1 kan en beräkning av borrhålstrycket ses med variation i vissa ingångsvärden, såsom andra detonationshastigheter och borrhålsdiametrar. Och i Tabell 1.2 kan praktiskt hålavstånd ses med variation av samma parametrar. Eftersom 2,3 meter är mindre än försättningen som används vid skjutning av pall med borrhålsdiameter 89 mm och är det största avståndet som bör användas, samt att det är fördelaktigt med mindre hålavstånd för mindre skadezon kommer hålavståndet sättas till halva försättningen. 2,5 2 = 1,25 (5)

115 BILAGA 8 BERÄKNINGSBILAGA Tabell 1.1 Beräkning av borrhålstryck med Subtek Velcro laddat i slang med 55 mm innerdiameter och en densitet på 850 kg/m 3. Sprängämne φ h (mm) Subtek Velcro φ e (mm) f VOD (m/s) ρ (g/cm 3 ) σ t (Mpa) Pbe (Mpa) S k (m) 76 55,4 0, , ,32 2, ,4 0, , ,10 2, ,4 0, , ,24 3, ,4 0, , ,79 1, ,4 0, , ,47 2, ,4 0, , ,63 3, ,4 0, , ,30 1, ,4 0, , ,26 2, ,4 0, , ,30 2,74 Tabell 1.2 Beräkning av maximalt hålavstånd samt angivet praktiskt hålavstånd för borrhål längs hängväggen, subtek velcro laddat i slang med 55 mm innerdiameter och en densitet på 850 kg/m 3. Sprängämne φ e (mm) Subtek Velcro φ h (mm) B (m) S p (m) S k (m) l (kg/m) kgdxm/m n S p (m) 55,4 76 2,0 2,5 2,21 2,05 1, ,00 55,4 76 2,0 2,5 2,97 2,05 1, ,00 55,4 76 2,0 2,5 3,86 2,05 1, ,00 55,4 89 2,5 3,0 1,74 2,05 1, ,25 55,4 89 2,5 3,0 2,34 2,05 1, ,25 55,4 89 2,5 3,0 3,03 2,05 1, ,25 55,4 95 2,7 3,5 1,59 2,05 1, ,35 55,4 95 2,7 3,5 2,12 2,05 1, ,35 55,4 95 2,7 3,5 2,74 2,05 1, ,35

116 BILAGA 8 BERÄKNINGSBILAGA 2 FALL III För att beräkna hålavstånd i raden längs hängväggen S φ h P+σ t σ t (1) P b = 1, ρ(vod) 2 ( r e r h ) 2,6 (2) Och för att beräkna avståndet till bufferthål samt mellan bufferthål och produktionshål B p = (0,4 0,5)B (3) B b = (0,75 1,0)B (4) Där (0,4-0,5) och (0,75-1,0) beskriver ett intervall Borrhålstrycket från ekvation (2) P b = 1, (3500) 2 ( )2,6 =208,5 MPa (5) VOD antas vara 3500 m/s då det för Subtek velcro ligger mellan 3000 och 5000 m/s och varierar med densiteten på sprängämnet samt inneslutning och laddningsdiameter. Men generellt så är detonationshastigheten lägre för lägre densitet, och en underskattning är bättre än en överskattning som skulle ge för stora hålavstånd. Hålavstånd enligt ekvation (1) med (5) S , = 1,33 (6) Bergets draghållfasthet sätts till 15 MPa. Praktiskt hålavstånd sätts till B/2, som för 89 mm borrhålsdiameter är 1,25 m. 2,5 2 = 1,25 (7) Hålavståndet mellan hålen vid konturen och bufferthålen är enligt (3), för 89 mm borrhål där det avståndet normalt är 3,0 m.

117 BILAGA 8 BERÄKNINGSBILAGA B p = (0,4 0,5)3,0 =1,2-1,25 (8) Och hålavståndet mellan bufferthål och produktionshål för borrhålsdiameter 89 mm B b = (0,75 1,0)3,0 = 2,25 3,0 (9) Tabell 2.1 Sammanställning av hålavstånd för hängväggshål, bufferthål och produktionshål. Sprängämne φ h (mm) Subtek Velcro φ e (mm) ρ (kg/m3) B (m) S p (m) S k (m) B b (m) B p (m) ,0 2,5 1,00 2,5 1, ,5 3 1,25 3 1, ,7 3,5 0,90 3,5 1,75 Tabell 2.2 Beräkning av borrhålstryck och hålavstånd för hål längs hängvägg. Sprängämne φ h (mm) Subtek Velcro φ e (mm) f VOD (m/s) ρ (g/cm 3 ) σ t (Mpa) Pbe (Mpa) S k (m) , , ,90 1, , , ,29 1, , , ,50 2, , , ,16 1, , , ,46 1, , , ,28 1, , , ,26 0, , , ,94 1, , , ,80 1,55

118 BILAGA 8 BERÄKNINGSBILAGA Tabell 2.3 Praktiskt hålavstånd för hål längs hängvägg. Sprängämne φ e (mm) Subtek Velcro φ h (mm) B (m) S p (m) S k (m) l (kg/m) kgdxm/m n S kp (m) ,0 2,5 1,25 1,29 1, , ,0 2,5 1,67 1,29 1, , ,0 2,5 2,16 1,29 1, , ,5 3,0 1,00 1,29 1, , ,5 3,0 1,33 1,29 1, , ,5 3,0 1,70 1,29 1, , ,7 3,5 0,91 1,29 1, , ,7 3,5 1,21 1,29 1, , ,7 3,5 1,55 1,29 1, ,90 Tabell 2.4 Beräkning av hålavstånd för buffertrader och produktionsrader. Sprängämne φ e (mm) Subtek Velcro φ h (mm) B (m) S p (m) n S p (m) B p (m) (0,4-0,5) B b (m) ,0 2,5 2 1,00 1,25 0,50 2, ,0 2,5 2 1,00 1,25 0,50 2, ,0 2,5 1 1,00 1,25 0,50 2, ,5 3,0 3 0,83 1,5 0, ,5 3,0 2 1,25 1,5 0, ,5 3,0 2 1,25 1,5 0, ,7 3,5 3 0,68 1,75 0,50 3, ,7 3,5 3 0,90 1,75 0,50 3, ,7 3,5 2 0,90 1,75 0,50 3,5 1 (0,75-1)

119 BILAGA 9 ALTERNATIVA SPRÄNGÄMNEN Skadezon (m) 3,50 3,00 2,50 2,00 1,50 1,00 0,50 Subtek Velcro Subtek Velcro Senatel f 62/89 Kemix f 60/89 Subtek Velcro f 55/89 Dynapre f 40/89 Subtek Velcro f 44/89 Dynapre f 24/89 0,00 Jämförelse av skadezon mellan olika sprängämnen och laddningar för ett borrhål på 89 mm Sprängämne Dynapre/riosplit Dynapre/riosplit Dynapre/riosplit VOD ρ (g/cm 3 ) φ e (mm) φ h (mm) f σ t (Mpa) Pbe (Mpa) S (m) , , ,73 1, , , ,05 1, , , ,46 4, , , ,25 7, , , ,17 1, , , ,46 1, , , ,36 3, , , ,82 5, , , ,87 1, , , ,47 1, , , ,11 2, , , ,46 5,01 Sprängämne Dynapre/riosplit 7000 Dynapre/riosplit 7000 φ e (mm) φ h (mm) B (m) S (m) n S p (m) ,0 1,56 2 1, ,0 1,94 2 1, ,0 4,01 1 2, ,0 7,09 1 2, ,5 1,24 3 0, ,5 1,53 2 1, ,5 3,14 1 1, ,5 5,54 1 2,63 Dynapre/riosplit ,7 1,13 3 0,94

120 BILAGA 9 ALTERNATIVA SPRÄNGÄMNEN ,7 1,40 2 1, ,7 2,84 1 1, ,7 5,01 1 2,60 Sprängämne Dynapre/riosplit Dynapre/riosplit Dynapre/riosplit VOD ρ (g/cm 3 ) φ e (mm) φ h (mm) f σ t (Mpa) Pbe (Mpa) S (m) , , ,42 0, , , ,08 0, , , ,10 1, , , ,38 1, , , ,35 0, , , ,39 0, , , ,04 0, , , ,02 1, , , ,34 0, , , ,35 0, , , ,82 0, , , ,10 1,39 Sprängämne Dynapre/riosplit 3600 Dynapre/riosplit 3600 Dynapre/riosplit 3600 φ e (mm) φ h (mm) B (m) S (m) n S p (m) ,0 0,47 5 0, ,0 0,57 4 0, ,0 1,12 2 0, ,0 1,93 2 1, ,5 0,39 7 0, ,5 0,47 6 0, ,5 0,90 3 0, ,5 1,53 2 1, ,7 0,37 8 0, ,7 0,44 7 0, ,7 0,82 4 0, ,7 1,39 2 1,11 Sprängämne VOD ρ (g/cm 3 ) φ e (mm) φ h (mm) f σ t (Mpa) Pbe (Mpa) S (m) Kemix A , , ,52 6, , , ,55 8, , , ,19 10, , , ,41 12,73 Kemix A , , ,93 1, , , ,66 2, , , ,27 8,07

121 BILAGA 9 ALTERNATIVA SPRÄNGÄMNEN , , ,50 9,92 Kemix A , , ,76 4, , , ,51 5, , , ,38 7, , , ,06 8,95 Sprängämne φ e (mm) φ h (mm) B (m) S (m) n S p (m) Kemix A ,0 6,47 1 2, ,0 8,27 1 2, ,0 10,35 1 2, ,0 12,73 1 3,04 Kemix A ,5 1,54 2 1, ,5 2,52 1 1, ,5 8,07 1 3, ,5 9,92 1 3,32 Kemix A ,7 4,57 1 2, ,7 5,83 1 2, ,7 7,29 1 3, ,7 8,95 1 3,37 Sprängämne VOD ρ (g/cm 3 ) φ e (mm) φ h (mm) f σ t (Mpa) Pbe (Mpa) S (m) Senatel , , ,64 5, , , ,22 6, , , ,84 8, , , ,91 10,33 Senatel , , ,30 4, , , ,05 5, , , ,67 6, , , ,77 8,05 Senatel , , ,48 3, , , ,46 4, , , ,66 5, , , ,43 7,27 Sprängämne φ e (mm) φ h (mm) B (m) S (m) n S p (m) Senatel ,0 5,26 1 2, ,0 6,71 1 2, ,0 8,40 1 2, ,0 10,33 1 2,88

122 BILAGA 9 ALTERNATIVA SPRÄNGÄMNEN Senatel ,5 4,11 1 2, ,5 5,25 1 2, ,5 6,55 1 2, ,5 8,05 1 3,08 Senatel ,7 3,72 1 2, ,7 4,74 1 2, ,7 5,92 1 2, ,7 7,27 1 3,10 Sprängämne VOD ρ (g/cm 3 ) φ e (mm) φ h (mm) f σ t (Mpa) Pbe (Mpa) S (m) Dynorex , , ,42 1, , , ,94 1, , , ,37 1,14 Sprängämne φ e (mm) φ h (mm) B (m) S (m) n S p (m) Dynarex ,0 1,57 2 1, ,5 1,25 2 1, ,7 1,14 3 0,94

123 BILAGA 10.1 PRODUKTDATABLAD RIOSPLIT

124 BILAGA 10.1 PRODUKTDATABLAD RIOSPLIT

125 BILAGA 10.2 PRODUKTDATABLAD KEMIX A

126 BILAGA 10.2 PRODUKTDATABLAD KEMIX A

127 BILAGA 10.2 PRODUKTDATABLAD KEMIX A

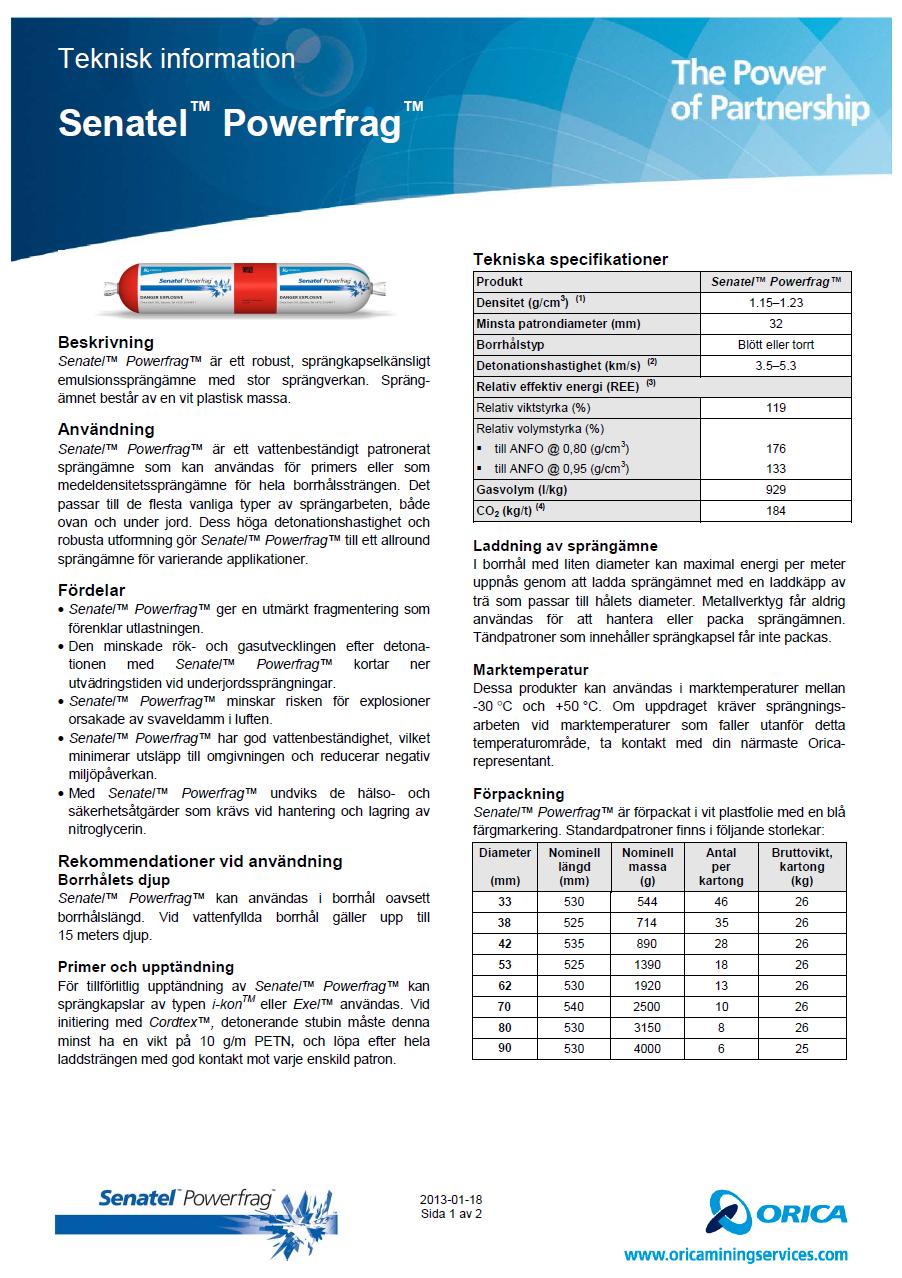

128 BILAGA 10.3 SENATEL POWERFRAG

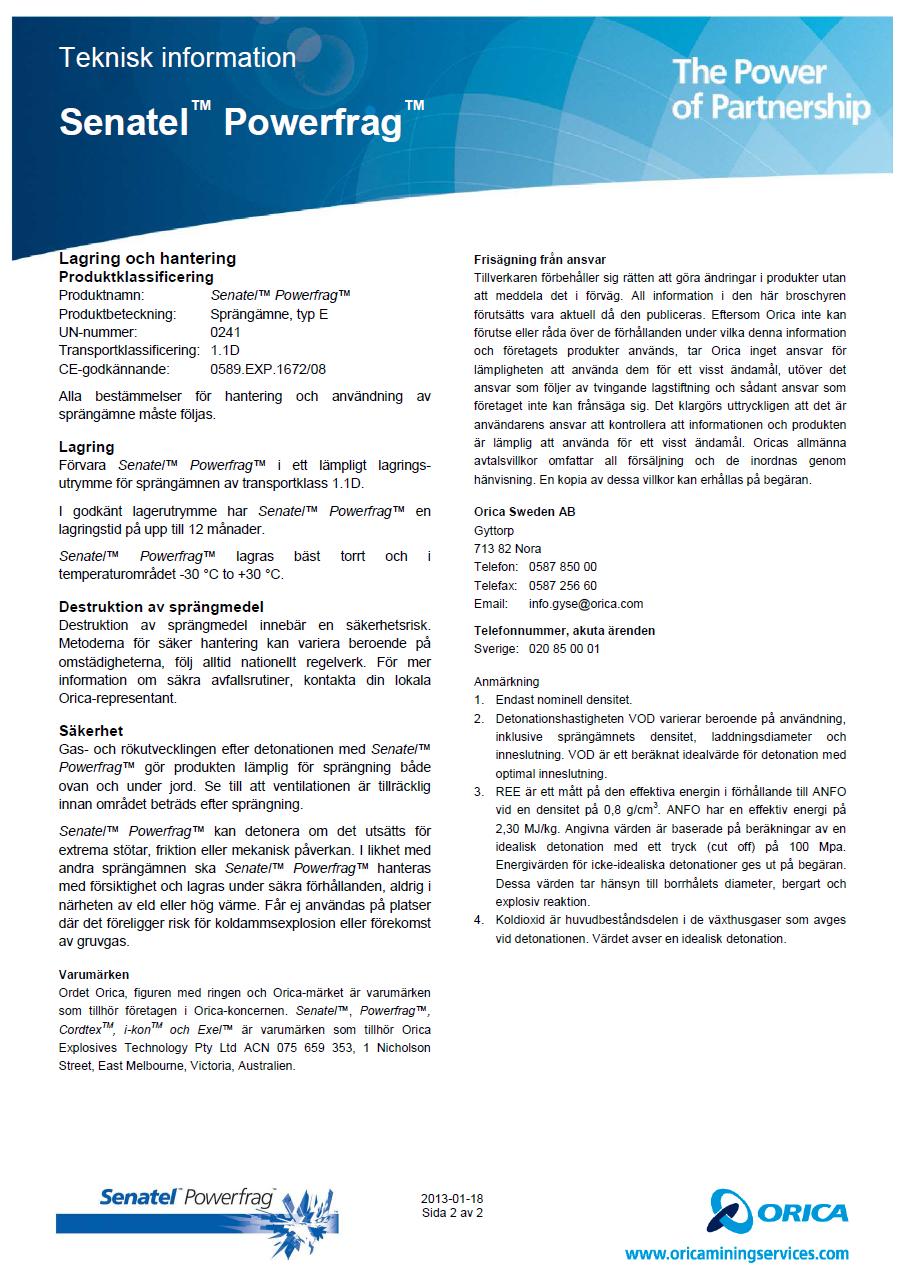

129 BILAGA 10.3 SENATEL POWERFRAG

130 BILAGA 10.4 DYNOREX

131 BILAGA 10.4 DYNOREX

132 Fall II Mindre gråbergsinblandning Stabilare hängvägg Grövre fragmentering Planeringsavdelning Utsättare Borrare Laddare Lastare Verket Fler rader och hål ska planeras Fler rader ska sättas ut Fler uppställ Lägre åtgång av spränämne Mindre lastning Fler hål borras Fler hål som laddas Tyngre lastning Mindre risk för inras Jämnare fragmentering BILAGA 11 PÅVERKANSSCHEMA

133 BILAGA 12 PROTOKOLL FRÅN PALLSYN Pallsyn har utförts tisdagen 24 februari 2015 för pall 220 skivor 1och 2 i Nygruvan1130. Skjutningen utfördes måndagen 23 februari. Pallsynare var Elisabeth Wiberg Sören Svanberg Jouni Hansen-Haug Sammanfattning: Skjutningen ser ut att ha gått bra. Västra delen av hängväggen sköts skonsamt och ser bra ut med det som har lastats nu. Lite skador i omgivande berg. Skiva 1 FOV Väldigt lite synliga skador närmast pallen, fältet är skrotat sedan tidigare fram till nära pallkant. Lastgluggen Brynet set lite skadat ut, ett sprutbetongblock hänger ner i brynet. Lastgluggen är full i fint, fragmenterat berg. Högst uppe i gluggen syntes ett lite större stenblock. Skiva 2 FOV Väldigt lite skador här också, dock ser det ut att vara nedskrotat en del berg från pelarspets till höger där fältet svänger in mot malmen. Skrotat klart sedan tidigare. Pallen i västra delen av pallen är hängväggen synlig halva rumshöjden ner. Ser bra ut hitintills med antydningar till borrpipor genom vita blemmor på hängen. Östra delen är fortfarande full med

134 BILAGA 12 PROTOKOLL FRÅN PALLSYN berg från rumsmitt till östra änden. Inga stora skador varken i ligg eller i tak, berget är fint fragmenterat.
