1 KATALOG 2014

2 Reg.nr Kvalitetsstyringssystem certificeret i henhold til DS/EN ISO 9001:2000 af Det Norske Veritas, Danmark A/S Certificeringsafdelingen VELFAC katalog 2014 Lätt och enkelt Designfönster till fönsterbyte och nybygge. VELFAC sortimentet spänner brett från det klassiska fönstret med spröjs till det enkla moderna fönstret med strama linjer. Fönstren levereras alltid efter mått och kan anpassas efter kundens önskan. VELFAC 200 ENERGY Energiaktivt designfönster VELFAC har utveklat en helt ny 3-glas lösning, som med standardglaset uppnår ett Uw-värde helt ner til 0,8. Den nya ENERGY serien har det samma visuella utryck som det originella VELFAC 200 designfönstret. VELFAC 200 Det originella designfönstret VELFAC 200 är den originella VELFAC designen med mycket smal profil. Det ger en elegant och tidlös design, som är särskilt lämpad för nybygge och renoveringar av hus från och 1980 talet. VELFAC Ribo Traditionell konstruktion enkel att montera VELFAC Ribo är ett gediget fönster som passar till nybygge samt renovering av hus från 1960 talet till 1980 talet. De fås i både trä/trä och trä/alu. VELFAC Classic 100% kvalité till de kvalitetsmedvetna. VELFAC Classic är särskilt lämpad till nybygge där man vill uppnå en klassisk stil samt renovering av äldre byggnader från perioden Värt att veta Vi upprätthåller ett mycket omfattande testprogram för att säkra, att våra fönster och dörrar lever upp till de europeiska EN-standarder. Här har vi samlat de certifikat som VELFAC har. VinduesIndustrien är en branschorganisation som majoriteten av de danska fönsterproducenterna är medlemmar i. VELFAC fönster och dörrar lever som minimum upp till kraven i VinduesIndustriens Tekniska Bestämmelser. Dansk Vindues Verifikation (DVV - före detta DVC) kontrollerar att medlemmarna av VinduesIndustrien efterlever VinduesIndustriens Tekniska Bestämmelser för DVV. Kontrollen utförs av en oberoende kontrolinstans. Dansk Indeklima Mærkning. VELFAC fönster uppfyller alla de krav för ett sunt inomhusklimat. Vi är medlemmar av Dansk Indeklima Mærkning, en frivillig märkningsordning som har målet att förbättra inomhusklimatet. Secured by Design är den brittiska polisens certifikat som tilldelas produkter där design och inbrottssäkerhet förenas på bästa vis. Hos VELFAC har vi låtit testa våra mest använda fönstertyper och har uppnått Secured by Design -certifieringen. CE-märkning av fönster är ett villkor för att få marknadsföras i ett EU-land. CE-märkningen för fönster och dörrar är beskriven i produktstandarden och är en gemensam EU-standard. SS/EN ISO 9001: VELFAC fick i maj 2002 certifierat sitt kvalitetsledningssystem i enlighet med kraven i SS/EN ISO 9001: FSC -certifieringen visar att VELFAC lever upp till dom högsta sociala och ekonomiska standarderna på marknaden. FSC är en internationell oberoende non-profit organisation, dedikerad att främja ansvarlig förvaltning av världens skogsbruk. FSC stödjs av NGO er, bland annat WWF, Världsnaturfonden och Greenpeace

3 VELFAC KATALOG 2014 Innehållsförteckning SIDA 4 Energi 4 Inbrottssäkerhet 4 Design 5 Generellt för alla system SIDA VELFAC 200 och VELFAC 200 ENERGY 6 VELFAC 200 och VELFAC 200 ENERGY öppningsfunktioner fönster och terrassdörrar 8 VELFAC 200 snittritningar fönster och terrassdörrar 9 VELFAC 200 ENERGY snittritningar fönster och terrassdörrar 10 VELFAC 200 och VELFAC 200 ENERGY noter, falser + påföringar 11 VELFAC 200 och VELFAC 200 ENERGY spröjs och kulörer 12 VELFAC 200 och VELFAC 200 ENERGY handtag, säkringsbeslag och tillbehör SIDA VELFAC Classic 13 VELFAC Classic öppningsfunktioner fönster och terrassdörrar 15 VELFAC Classic snittritningar fönster och terrassdörrar 16 VELFAC Classic spröjs och noter, falser + påföringar 17 VELFAC Classic tillbehör och kulörer SIDA VELFAC Ribo 18 VELFAC Ribo trä och trä/alu öppningsfunktioner fönster och terrassdörrar 20 VELFAC Ribo trä snittritningar fönster och terrassdörrar 21 VELFAC Ribo trä /alu snittritningar fönster och terrassdörrar 22 VELFAC Ribo trä och trä/alu bågvarianter och spröjs 23 VELFAC Ribo alu noter, falser + påföringar och kulörer 24 VELFAC Ribo fasaddörrar öppningsfunktioner och snittritningar dörrar 25 VELFAC Ribo trä och trä/alu handtag och tillbehör SIDA VELFAC VELFAC 600 fasaddörrar öppningsfunktion och spröjs 27 VELFAC 600 snittritningar fasaddörrar 27 VELFAC 600 tillbehör - 3 -

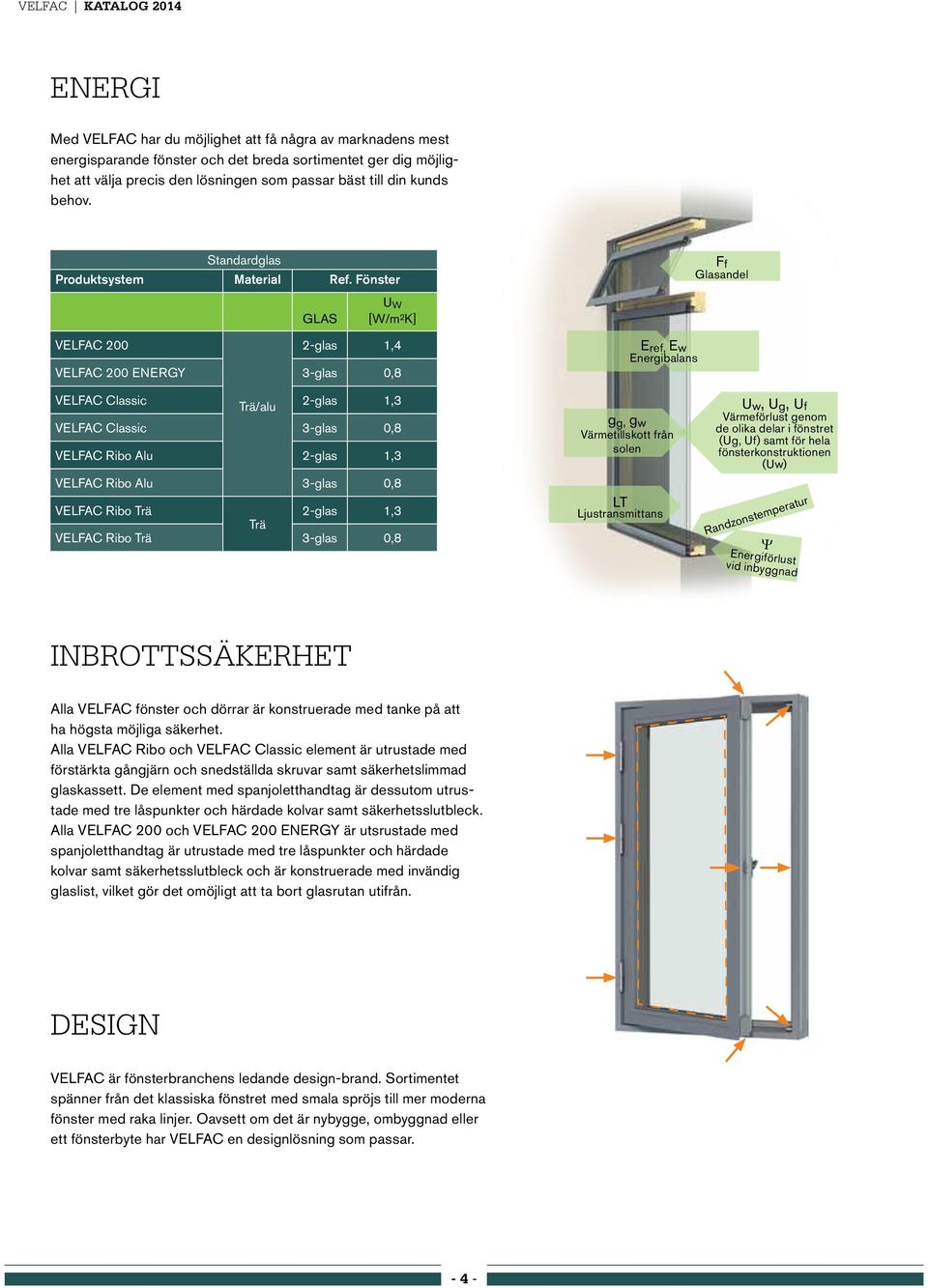

4 VELFAC katalog 2014 ENERGI Med VELFAC har du möjlighet att få några av marknadens mest energisparande fönster och det breda sortimentet ger dig möjlighet att välja precis den lösningen som passar bäst till din kunds behov. Standardglas Produktsystem Material Ref. Fönster Ff Glasandel Glas U W [W/m²K] VELFAC glas 1,4 VELFAC 200 ENERGY 3-glas 0,8 VELFAC Classic Trä/alu 2-glas 1,3 VELFAC Classic 3-glas 0,8 VELFAC Ribo Alu 2-glas 1,3 VELFAC Ribo Alu 3-glas 0,8 VELFAC Ribo Trä 2-glas 1,3 Trä VELFAC Ribo Trä 3-glas 0,8 E ref, E w Energibalans g g, g w Värmetillskott från solen LT Ljustransmittans Uw, Ug, Uf Värmeförlust genom de olika delar i fönstret (Ug, Uf) samt för hela fönsterkonstruktionen (Uw) Randzonstemperatur Ψ Energiförlust vid inbyggnad INBROTTSSÄKERHET Alla VELFAC fönster och dörrar är konstruerade med tanke på att ha högsta möjliga säkerhet. Alla VELFAC Ribo och VELFAC Classic element är utrustade med förstärkta gångjärn och snedställda skruvar samt säkerhetslimmad glaskassett. De element med spanjoletthandtag är dessutom utrustade med tre låspunkter och härdade kolvar samt säkerhetsslutbleck. Alla VELFAC 200 och VELFAC 200 ENERGY är utsrustade med spanjoletthandtag är utrustade med tre låspunkter och härdade kolvar samt säkerhetsslutbleck och är konstruerade med invändig glaslist, vilket gör det omöjligt att ta bort glasrutan utifrån. DESIGN VELFAC är fönsterbranchens ledande design-brand. Sortimentet spänner från det klassiska fönstret med smala spröjs till mer moderna fönster med raka linjer. Oavsett om det är nybygge, ombyggnad eller ett fönsterbyte har VELFAC en designlösning som passar

5 VELFAC KATALOG 2014 GENERELLT FÖR ALLA SYSTEM GLAS VELFAC fönster levereras som standard med lågenergirutor i en 2-glas konstruktion (ENERGY/ENERGY med 4mm glas). Du kan också välja en lågenergiruta, som samtidigt skärmar av för solen, reducerar trafikbuller och är inbrottssäker eller en glaskassett med endast en av egenskaperna. Kontakta VELFAC för rådgivning gällande glas. Alla VELFAC energirutor kan levereras med säkerhetsglas. Glaset kan vara laminerat eller härdat. Laminerat glas har en folie mellan glasskivorna, som gör att glaset blir hängade i bågen om det skulle krossas. Härdat glas är uppbyggt, så det är svårt att slå sönder. Fönstren kan dessutom levereras med följande val av dekorglas: Cotswold Carré Matt Laminerat Pacific Satin SPECIALELEMENT Fönster från VELFAC kan fås i många olika former. Det ger dig frihet att designa de fönster, du önskar till olika fasaduttryck. Det är dock några enkla regler, som skal tas hänsyn till, när du designar dina formelement: Minimum 20 vinkel mellan två bågsidor Minimum 20 vinkel mellan karm och lod- eller tvärpost. Min. höjd på lodrätt karmdel vid vinkel VELFAC 200 / 200 ENERGY: 110mm VELFAC Ribo: 285mm (gående båge) VELFAC Classic: 285mm (gående båge). Minimum radie: VELFAC 200 / 200 ENERGY: 300mm VELFAC Ribo: 325mm VELFAC Classic: 325mm - 5 -

6 VELFAC katalog 2014 VELFAC 200 OCH VELFAC 200 ENERGY originella designfönster VELFAC 200 är det originella TRÄ/ALU-fönstret med mycket smala profiler, som ger en enkel och tidlöst design och maximalt ljusinsläpp. VELFAC 200 ENERGY är två helt nya 3-glaslösning som har U-värde 0,8. Detta uppnår vi genom att förlänga karmen med 24mm samt att använda en 48mm glaskassett. Avståndet mellan båge och karm har optimerats och är endast 35mm. Detta för att göra inbygganden så lätt som möjligt. VELFAC 200 med båge av aluminium VELFAC 200 med profil med not VELFAC 200 med vingprofil VELFAC 200 ENERGY med båge av aluminium energiprestanda U-värde 0,8 - VELFAC 200 ENERGY monterat med standard 3-glas U-värde 1,4 - VELFAC 200 monterat med standard 2-glas öppningsfunktioner Sidohängt fönster (typ 201) En lufts- eller två luftsfönster med fast post eller gående post för brandutrymning Öppningsvinkel upp till 90 Dolda gångjärn Spanjoletthandtag med inbyggt ventilationsläge Friktionsbroms, som kan hålla fast fönstret i öppen position under normala väderförhållanden Sidostyrt fönster (typ 207) En lufts- eller tvåluftsfönster med fast post eller gående post för brandutrymning Fönstrets utvändiga sida kan putsas inifrån Bågen öppnas i en styrskena monterat på över- och underkarm Vid 90 öppning uppstår det, i gångjärnsidan, en fri öppning på ca 150mm för fönsterputsning Dolda gångjärn Balansarm med justerbar friktionsbroms, som kan hålla fast fönstret i öppen position under normala väderförhållanden - 6 -

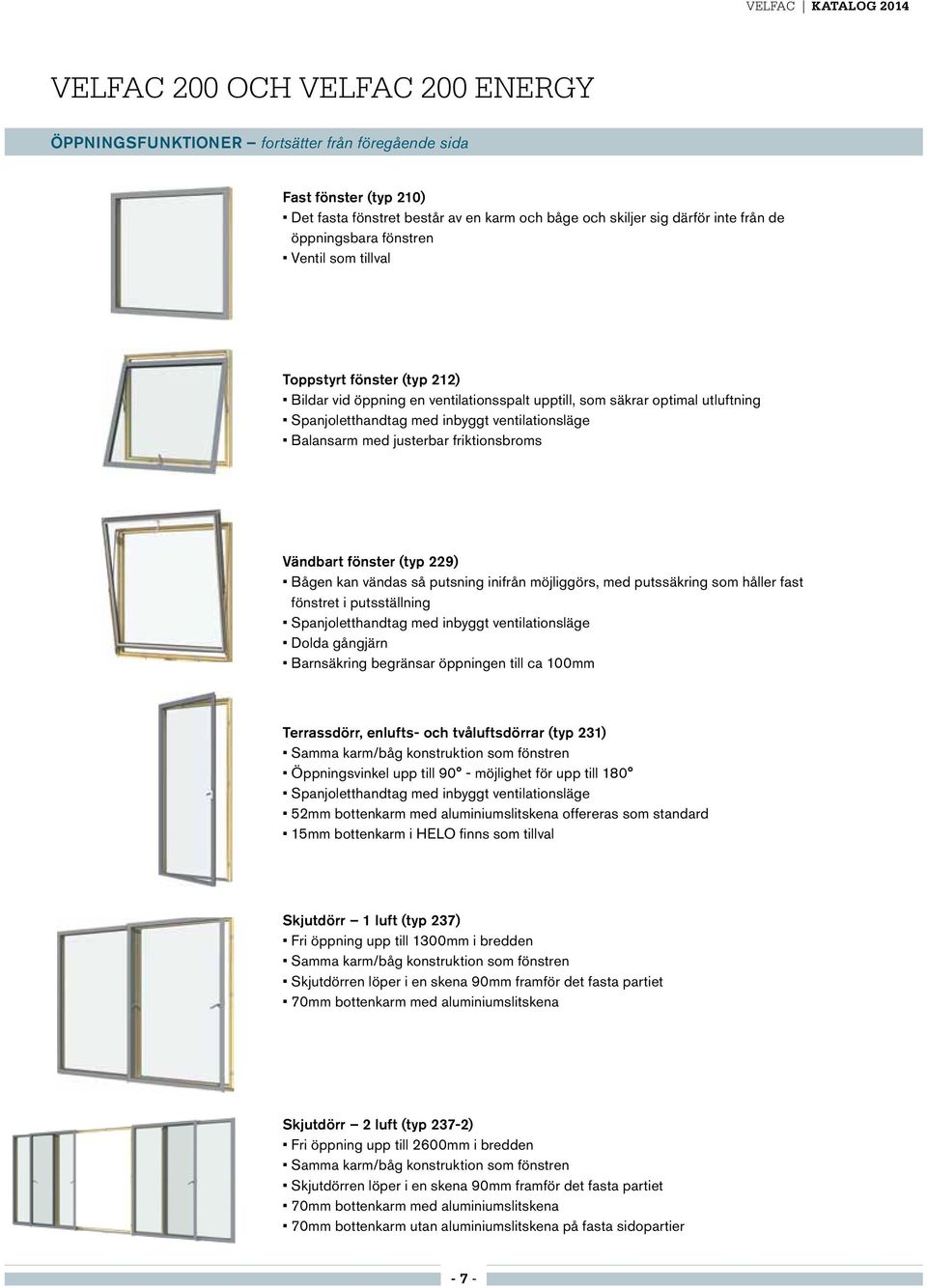

7 VELFAC KATALOG 2014 VELFAC 200 OCH VELFAC 200 ENERGY öppningsfunktioner fortsätter från föregående sida Fast fönster (typ 210) Det fasta fönstret består av en karm och båge och skiljer sig därför inte från de öppningsbara fönstren Ventil som tillval Toppstyrt fönster (typ 212) Bildar vid öppning en ventilationsspalt upptill, som säkrar optimal utluftning Spanjoletthandtag med inbyggt ventilationsläge Balansarm med justerbar friktionsbroms Vändbart fönster (typ 229) Bågen kan vändas så putsning inifrån möjliggörs, med putssäkring som håller fast fönstret i putsställning Spanjoletthandtag med inbyggt ventilationsläge Dolda gångjärn Barnsäkring begränsar öppningen till ca 100mm Terrassdörr, enlufts- och tvåluftsdörrar (typ 231) Samma karm/båg konstruktion som fönstren Öppningsvinkel upp till 90 - möjlighet för upp till 180 Spanjoletthandtag med inbyggt ventilationsläge 52mm bottenkarm med aluminiumslitskena offereras som standard 15mm bottenkarm i HELO finns som tillval Skjutdörr 1 luft (typ 237) Fri öppning upp till 1300mm i bredden Samma karm/båg konstruktion som fönstren Skjutdörren löper i en skena 90mm framför det fasta partiet 70mm bottenkarm med aluminiumslitskena Skjutdörr 2 luft (typ 237-2) Fri öppning upp till 2600mm i bredden Samma karm/båg konstruktion som fönstren Skjutdörren löper i en skena 90mm framför det fasta partiet 70mm bottenkarm med aluminiumslitskena 70mm bottenkarm utan aluminiumslitskena på fasta sidopartier - 7 -

8 VELFAC katalog 2014 VELFAC 200 FÖNSTER OCH TERRASSDÖRRAR karmar Överkarm Sidokarm Bottenkarm 15mm tröskel till terrassdörr i HELO kompositmaterial, fås som tillval 52mm tröskel till terrassdörr, offereras som standard Tröskel skjutdörr Bottenkarm, fasta partier vid dubbel skjutdörr med gående post mm karm 115mm karm 115mm karm med innerbåge 140mm karm karmvarianter lod- och tvärposter postvarianter mm lodpost 66mm tvärpost 90mm lodpost (tvärpost) 115mm lodpost (tvärpost) Ritningarna är inte skalenliga - 8 -

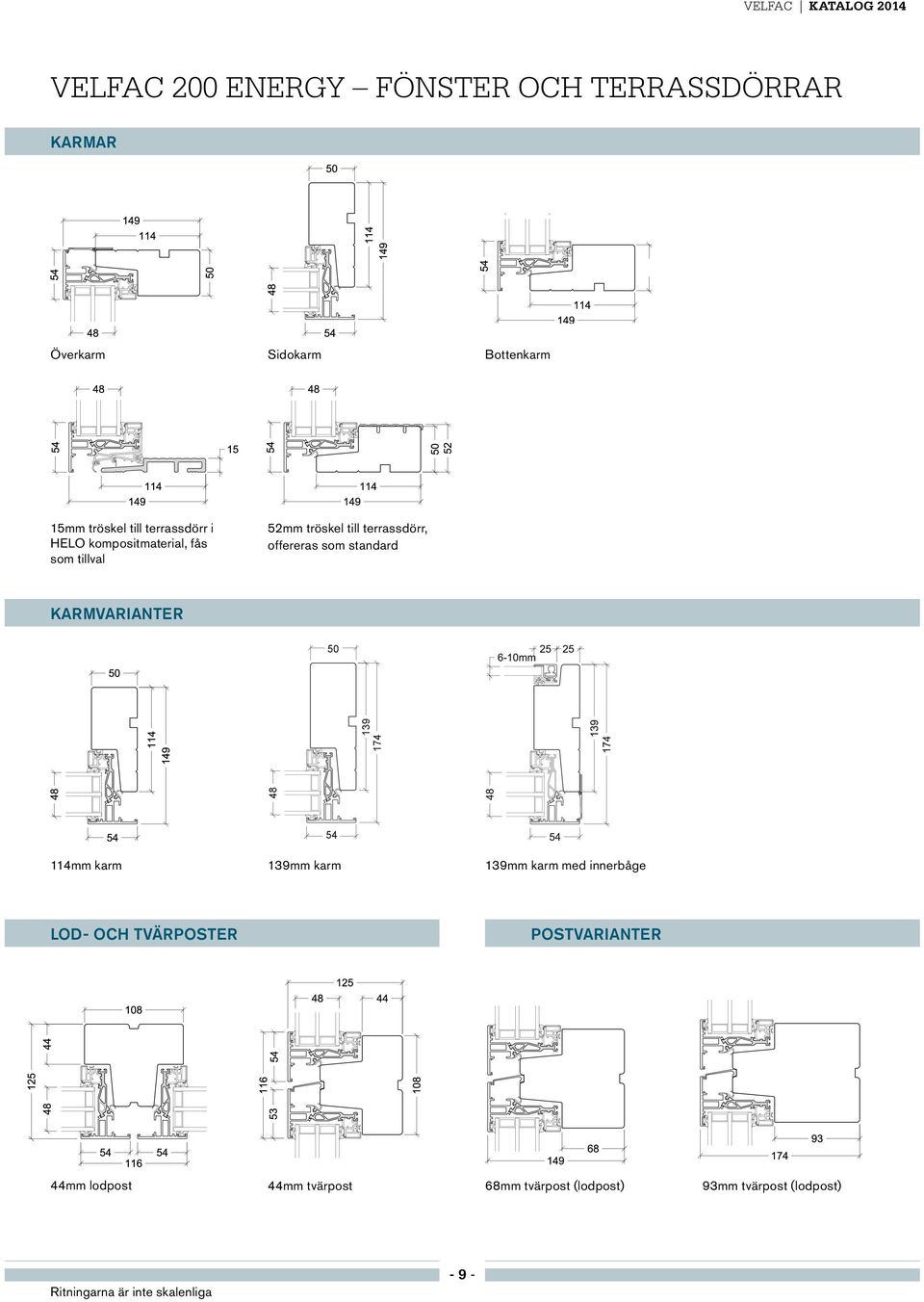

9 VELFAC KATALOG 2014 VELFAC 200 ENERGY FÖNSTER OCH TERRASSDÖRRAR karmar Överkarm Sidokarm Bottenkarm 15mm tröskel till terrassdörr i HELO kompositmaterial, fås som tillval 52mm tröskel till terrassdörr, offereras som standard karmvarianter mm karm 139mm karm 139mm karm med innerbåge lod- och tvärposter postvarianter 44mm lodpost 44mm tvärpost 68mm tvärpost (lodpost) 93mm tvärpost (lodpost) Ritningarna är inte skalenliga - 9 -

10 VELFAC katalog 2014 VELFAC 200 OCH VELFAC 200 ENERGY VELFAC noter, falser + påföringar Noter och falser visas här i 90mm karmar men kan också fås i 115mm och 140mm karmar. Not typ 1 Not typ 2 Not typ 3 Bundpladenot typ 5 Bundpladenot typ 6 Bundpladenot typ 26 Fals typ 11 Fals typ 12 Not typ 4 Not typ 40 Påföring för bleck. Standard till fönster samt terrassdörrar med 52mm tröskel Påföring för bleck. Tillval till skjutdörrar Not typ 4 Not typ 40 Påföring för bleck. Standard till fönster samt terrassdörrar med 52mm tröskel Påföring för bleck. Tillval till skjutdörrar Fals typ 13 VELFAC noter, falser + påföringar Noter och falser visas här i 114mm karmar men kan också fås i 139mm. Not typ 1 Not typ 2 Not typ 3 Bottenkarmnot typ 5 Bottenkarmnot typ 6 Bottenkarmnot typ 26 Fals typ 11 Fals typ 12 Fals typ Ritningarna är inte skalenliga

11 VELFAC KATALOG 2014 VELFAC 200 OCH VELFAC 200 ENERGY spröjs 36mm 54mm 116mm mm genomgående spröjs 2-glas 36mm energispröjs 2-glas 54mm energispröjs 2-glas 54mm genomgående spröjs 2-glas 36mm energispröjs 3-glas 54mm energispröjs 3-glas 54mm genomgående spröjs 3-glas 116mm genomgående spröjs 3-glas Invändig spröjstäckskena fås i utvalda kulörer, kontakta VELFAC för mer info. kulörer VELFAC 200 och VELFAC 200 ENERGY levereras i alla RAL-kulörer och det är möjligt att få olika färger inne och ute. Därutöver kan levereras i utvalda Granitkulörer. De visade kulörerna är endast vägledande. Se riktiga färgprover innan beställning. Granit 01 Granit 20 Granit 30 Alle RAL-farver Granit 60 Granit 70 Granit 80 Ritningarna är inte skalenliga

12 VELFAC katalog 2014 VELFAC 200 OCH VELFAC 200 ENERGY handtag Termiskt spanjoletthandtag. Offereras som standard på fönster. Termiskt spanjoletthandtag med lås. Termiskt spanjoletthandtag med barnsäkring. Termiskt spanjoletthandtag med cylinderlås. Levereras utan cylinder. Kompositmaterial med metallisk våtlack. Offereras som standard på terrassdörrar samt skjutdörrar. Draghandtag till terrassdörrar. Levereras löst. VELFAC maxigrepp till alla spanjoletthandtag. Halvhård plast med greppsäker yta som underlättar dagen för t ex äldre och reumatiker. Levereras separat eller kan efterbeställas. El-motor. El-motorn är inbyggd i karmen och är inte synlig när fönstret är stängt. Levereras i tre olika kedjelängder som ger en öppning på 60mm, 210mm eller 440mm. säkringsbeslag och tillbehör Stormkrok till terrassdörr samt sidohängda och sidostyrda fönster. PN-säkring. Fås inte till skjutdörrar. Barnsäkring. Fås inte till skjutdörrar. Låsbar barnsäkring. Får inte användas i brandpostsöppningar. Fås inte till skjutdörrar. Friktionsbroms är standard sidohängda, sidostyrda, toppstyrda fönster samt terrassdörrar. Fås inte till 180 gångjärn. 180 gångjärn till terrassdörrar. Kan ej fås med stoppbeslag eller friktionsbroms. Cirkelgrepp. Beslaget säkrar att fönster med höga bågar sluter helt tätt. Kommer som standard på toppstyrda och vändbara fönster över 1400mm i höjden. Friskluftsventil. Anodiserad ytbehandling. Inte synlig utifrån. Önskas dokumentation av luftgenomströmning, kontakta VELFAC

13 VELFAC KATALOG 2014 VELFAC CLASSIC ALU fönster till klassiska hus Vackert hantverk i modern tolkning. Vårt fokus har varit att ta designmässiga val med stor respekt för historiken men samtidigt med hänsyn för det funktionella samt energimässiga krav som ställs till ett modernt fönster. Sett utifrån Sett inifrån bågvarianter Öppningsbart element 2-glas Öppningsbart element 3-glas Fast element 2-glas Fast element 3-glas energiprestanda U-värde 0,8 VELFAC Classic Alu monterat med standard 3-glas U-värde 1,3 VELFAC Classic Alu monterat med standard 2-glas öppningsfunktioner Sidohängt fönster (typ 01) En lufts- eller två luftsfönster med fast post eller gående post för brandutrymning Öppningsvinkel upp till 90 Synliga gångjärn Fönsterlås och stormjärn offereras som standard Alternativ beslagning: Spanjoletthandtag med inbyggt ventilationsläge samt inbyggd broms som kan hålla fönstret i öppet läge under normala väderförhållanden

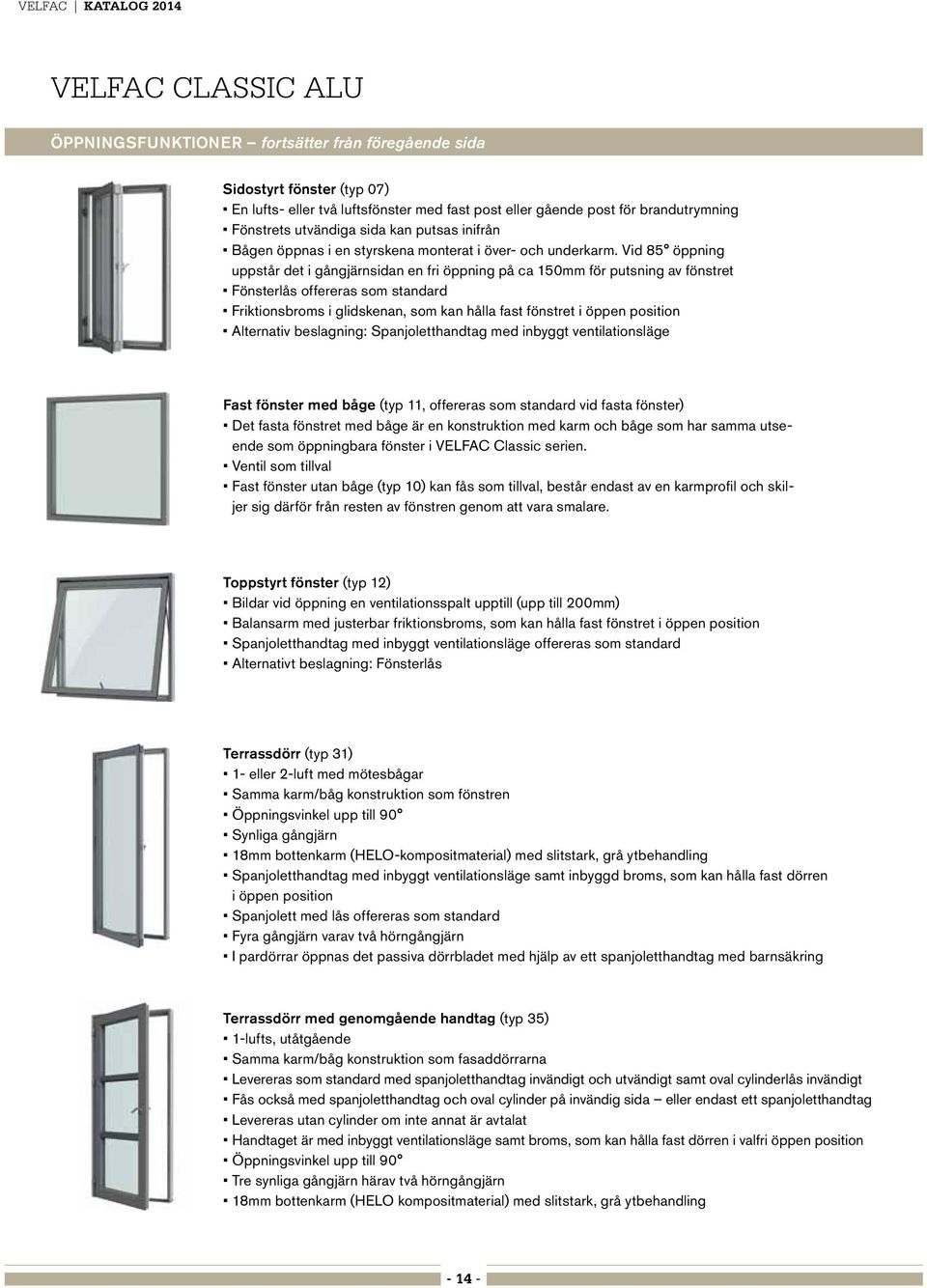

14 VELFAC katalog 2014 VELFAC CLASSIC ALU ÖPPNINGSFUNKTIONER fortsätter från föregående sida Sidostyrt fönster (typ 07) En lufts- eller två luftsfönster med fast post eller gående post för brandutrymning Fönstrets utvändiga sida kan putsas inifrån Bågen öppnas i en styrskena monterat i över- och underkarm. Vid 85 öppning uppstår det i gångjärnsidan en fri öppning på ca 150mm för putsning av fönstret Fönsterlås offereras som standard Friktionsbroms i glidskenan, som kan hålla fast fönstret i öppen position Alternativ beslagning: Spanjoletthandtag med inbyggt ventilationsläge Fast fönster med båge (typ 11, offereras som standard vid fasta fönster) Det fasta fönstret med båge är en konstruktion med karm och båge som har samma utseende som öppningbara fönster i VELFAC Classic serien. Ventil som tillval Fast fönster utan båge (typ 10) kan fås som tillval, består endast av en karmprofil och skiljer sig därför från resten av fönstren genom att vara smalare. Toppstyrt fönster (typ 12) Bildar vid öppning en ventilationsspalt upptill (upp till 200mm) Balansarm med justerbar friktionsbroms, som kan hålla fast fönstret i öppen position Spanjoletthandtag med inbyggt ventilationsläge offereras som standard Alternativt beslagning: Fönsterlås Terrassdörr (typ 31) 1- eller 2-luft med mötesbågar Samma karm/båg konstruktion som fönstren Öppningsvinkel upp till 90 Synliga gångjärn 18mm bottenkarm (HELO-kompositmaterial) med slitstark, grå ytbehandling Spanjoletthandtag med inbyggt ventilationsläge samt inbyggd broms, som kan hålla fast dörren i öppen position Spanjolett med lås offereras som standard Fyra gångjärn varav två hörngångjärn I pardörrar öppnas det passiva dörrbladet med hjälp av ett spanjoletthandtag med barnsäkring Terrassdörr med genomgående handtag (typ 35) 1-lufts, utåtgående Samma karm/båg konstruktion som fasaddörrarna Levereras som standard med spanjoletthandtag invändigt och utvändigt samt oval cylinderlås invändigt Fås också med spanjoletthandtag och oval cylinder på invändig sida eller endast ett spanjoletthandtag Levereras utan cylinder om inte annat är avtalat Handtaget är med inbyggt ventilationsläge samt broms, som kan hålla fast dörren i valfri öppen position Öppningsvinkel upp till 90 Tre synliga gångjärn härav två hörngångjärn 18mm bottenkarm (HELO kompositmaterial) med slitstark, grå ytbehandling

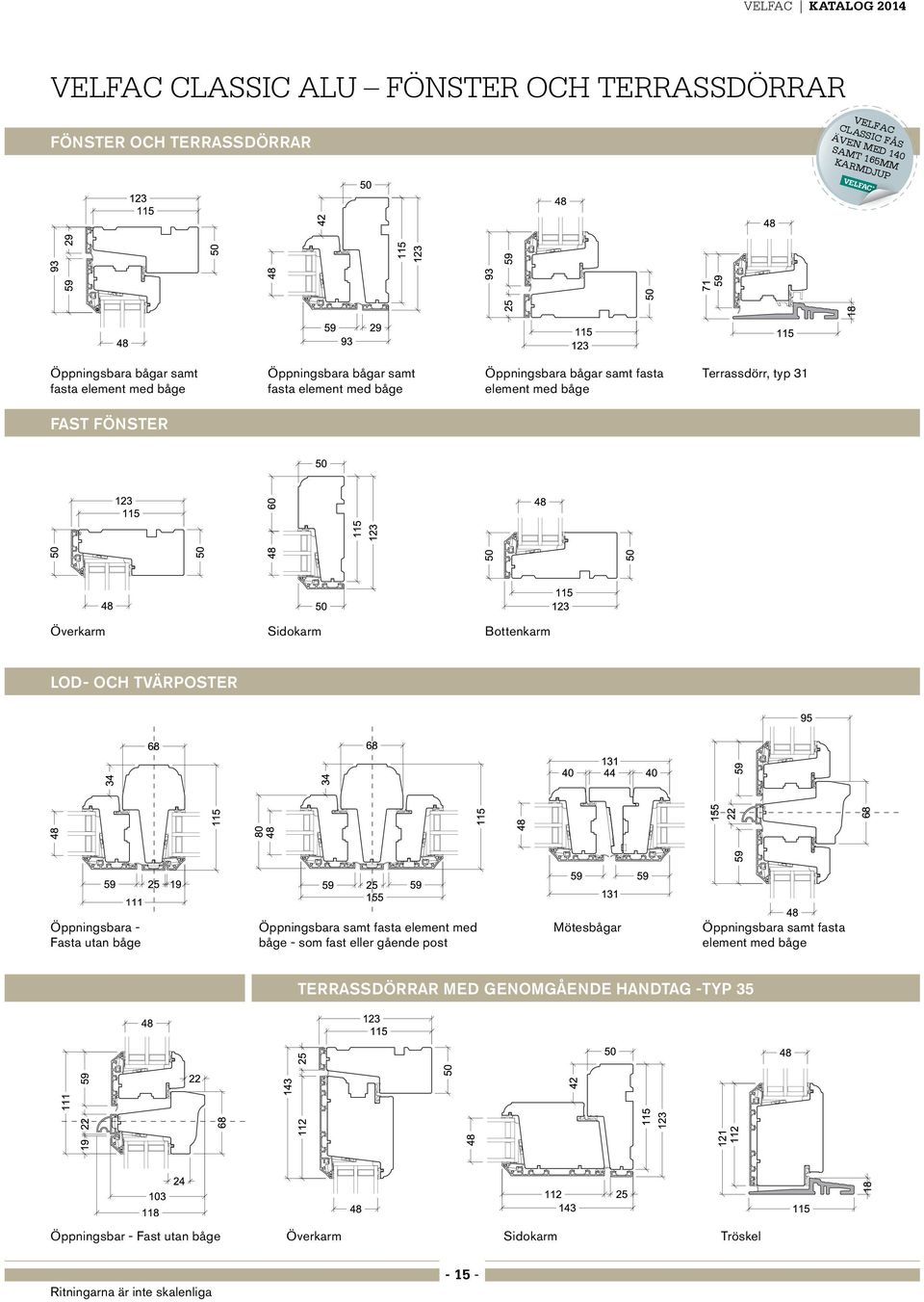

15 EN GRATIS OPMÅLING PÅ VELFAC.DK d e s i g n k v a l i t e t r å d g i n g i v n BESTIL EN GRATIS OPMÅLING PÅ VELFAC.DK VELFAC KATALOG 2014 VELFAC CLASSIC ALU FÖNSTER OCH TERRASSDÖRRAR ENERGI DESIGN RÅDGIVNING KVALITET fönster och terrassdörrar VELFAC CLASSIC FÅS ÄVEN MED 140 SAMT 165mm KARMDJUP e n e r g d e s i g n BESTIL EN GRATIS OPMÅLING PÅ VELFAC.DK k v a l i t e t r å d g i n g i v n BESTIL EN GRATIS OPMÅLING PÅ VELFAC.DK i Öppningsbara bågar samt fasta element med båge Öppningsbara bågar samt fasta element med båge Öppningsbara bågar samt fasta element med båge Terrassdörr, typ 31 fast fönster Överkarm Sidokarm Bottenkarm lod- och tvärposter Öppningsbara - Fasta utan båge Öppningsbara samt fasta element med båge - som fast eller gående post Mötesbågar Öppningsbara samt fasta element med båge terrassdörrar med genomgående handtag -typ 35 Öppningsbar - Fast utan båge Överkarm Sidokarm Tröskel Ritningarna är inte skalenliga

16 VELFAC katalog 2014 VELFAC CLASSIC ALU spröjs Spröjs fås som vågräta, lodräta, krysspröjs och T-spröjs i nästan valfria kombinationer. 23mm energispröjs 2-glas 23mm energispröjs 3-glas 23mm 68mm 68mm genomgående spröjs 2-glas 68mm genomgående spröjs 3-glas noter, false r + påföringar Not är illustrerad i 115mm karm, motsvarande not kan utföras i systemets övriga karmdjup Not typ 1 Not typ 2 10mm fals 12mm fals Påföring typ för fönsterbleck Not typ 3 Not typ 4 15mm fals 20mm fals Not typ 5 25mm fals 30mm fals Ritningarna är inte skalenliga

17 VELFAC KATALOG 2014 VELFAC CLASSIC ALU tillbehör Fönsterlås. Monteras standard i VELFAC Classic fönster med undantag för toppstyrda. Stormkrok. Till sidohängda och sidostyrda fönster. Stormjärn. Till sidohängda fönster levereras som standard till sidohängda fönster. Spanjoletthandtag i terrassdörrar typ 35 med genomgående handtag sett utifrån. Friskluftsventil till fönster. Fri öppning på 40 cm 2. Inte synligt utifrån. Fås inte till fasta fönster utan båge. Önskas dokumentation av luftgenomströmning, kontakta VELFAC. Spanjoletthandtag. Monteras som standard på toppstyrda fönster. Spanjoletthandtag med barnsäkring. Spanjoletthandtag med lås. Monteras som standard till Classic terassdörrar (typ 31). Barnsäkring. PN-säkring. kulörer VELFAC CLASSIC levereras med den utvändiga aluminiumsbågen pulverlackad i valfri RAL-kulör eller en av de nedan visade Granitfärgerna. Alu-karmen och alu-bågen kan också fås i varsin färg. Träkarmen målas i en av de 6 nedanstående RAL-kulörerna. De visade kulörerna ar endast vägledande. Se riktiga färgprover innan beställning. Färger trä: RAL 9010 Offereras som standard invändigt RAL 9001 RAL 7035 RAL 7015 RAL 7016 RAL 9005 Färger aluminium: Granit 01 Granit 20 Granit 30 Alla RAL-kulörer Granit 60 Granit 70 Granit

18 VELFAC katalog 2014 VELFAC RIBO TRÄ OCH TRÄ/ALU Gediget fönster för nybygge samt renovering VELFAC Ribo är ett gediget fönster som passar till nybygge samt renovering av hus från 1960 talet till 1980 talet. VELFAC Ribo liknar de fönster som idag sitter i år gamla hus, och vid ett fönsterbyte kan huset därmed bevara sitt ursprungliga utseende. Det är även möjligt att byta ut enstaka fönster och samtidigt behålla helhetsutseendet. Fönstret tillverkas efter beställning och kan anpassas efter varje hus. Enkelt att montera Det är enkelt att byta ut det gamla fönstret, då VELFAC Ribo fönstret monteras och fogas på traditionellt vis. VELFAC Ribo trä är ett rent trä fönster av furu från FSCcertifierade skogsbruk. VELFAC Ribo alu är som Ribo trä men med underhållsfri aluminium utvändigt energiprestanda U-värde 0,8 VELFAC Ribo trä och VELFAC Ribo Alu monterat med standard 3-glas. U-värde 1,3 VELFAC Ribo trä och VELFAC Ribo Alu monterat med standard 2-glas. öppningsfunktioner Sidohängt fönster (typ 01) En lufts- eller två luftsfönster med fast post eller gående post för brandutrymning Öppningsvinkel upp till 90 Synliga gångjärn Spanjoletthandtag med inbyggt ventilationsläge Spanjoletthandtag med inbyggd broms, som kan hålla fast fönstret i öppen position under normala väderförhållanden Sidostyrt fönster 85 (typ 07, offereras som standard vid sidostyrda fönster) En lufts- eller två luftsfönster med fast post eller gående post för brandutrymning Fönstrets utvändiga sida kan putsas inifrån Bågen öppnas i en styrskena monterad i över- och underkarm. Vid 85 öppning uppstår det i gångjärnsidan en fri öppning på ca 150mm till fönsterputsning Spanjoletthandtag med inbyggt ventilationsläge Friktionsbroms i glidskenan, som kan hålla fast fönstret i öppen position

19 VELFAC KATALOG 2014 öppningsfunktioner fortsätter från föregående sida Fast fönster med båge (typ 11, offereras som standard vid fasta fönster) Det fasta fönstret med båge är en konstruktion med karm och båge som har samma utseende som öppningbara fönster i VELFAC Ribo serien. Ventil som tillval Fast fönster utan båge (typ 10) kan fås som tillval, består endast av en karmprofil och skiljer sig därför från resten av fönstren genom att vara smalare. Toppstyrt fönster (typ 12) Bildar vid öppning en ventilationsspalt upptill (upp till 200mm) Spanjoletthandtag med inbyggt ventilationsläge Balansarm med justerbar friktionsbroms, som kan hålla fast fönstret i öppen position Sidostyrt fönster 160 (typ 09) Fönstrets utvändiga sida kan putsas inifrån Bågen öppnas i en styrskena monterad i över- och underkarm. Vid full öppning står bågen i ca 160, beroende på fönstrets storlek. Spanjoletthandtag med inbyggt ventilationsläge Sidostyrt fönster kan vid inbyggnad dras in upp till 200mm från framkant av fasaden. Vändbeslagen är konstruerade, så att de stannar med god marginal till fasaden. Vändbart fönster (typ 29) Fönstrets utvändiga sida kan putsas inifrån. Vändningen av fönstret sker utanför karmens plan och er utan överslag Barnsäkring begränsar öppningen till ca 100mm Putsningssäkring aktiveras automatiskt, när bågen vänds till putsläge (ca 170 ) Spanjoletthandtag med inbyggt ventilationsläge Bågen har ett naturligt stopp, innan den börjar vända. Här kan fönstret hållas fast i öppen position. Terrassdörr, 1- eller 2-luft (typ 31) Samma karm/båg konstruktion som fönstren Öppningsvinkel upp till 90 Synliga gångjärn 18mm bottenkarm (Helo kompositmaterial) med slitstark, grå ytbehandling Spanjoletthandtag med inbyggt ventilationsläge Spanjoletthandtag med inbyggd broms, som kan hålla fast dörren i öppen position Fyra gångjärn, varav två hörngångjärn I pardörrar öppnas det passiva dörrbladet med hjälp av ett spanjoletthandtag med barnsäkring. Terrassdörr med genomgående handtag, 1-luft eller 2-luft (typ 35) Samma karm/båg konstruktion som fasaddörrarna Inåtgående (1-luft) eller utåtgående (1-luft samt 2-luft) Levereras som standard med spanjoletthandtag invändigt och utvändigt samt oval cylinder invändigt Fås också med spanjoletthandtag och oval cylinder endast på invändig sida eller endast ett spanjoletthandtag Levereras utan cylinder om inte annat är avtalat Handtaget är med inbyggt ventilationsläge. Utåtgående dörrar är utrustade med inbyggd broms, som kan hålla fast dörren i valfri öppen position Öppningsvinkel upp till 90 Tre synliga gångjärn, varav två hörngångjärn 18mm bottenkarm (HELO kompositmaterial) med slitstark, grå ytbehandling

20 VELFAC katalog 2014 n n g g i i s s e d EN GRATIS OPMÅLING PÅ VELFAC.DK a v k l i t e t r å d g i n g ii v n BESTIL EN GRATIS OPMÅLING PÅ VELFAC.DK VELFAC RIBO TRÄ FÖNSTER OCH TERRASSDÖRRAR ENERGI DESIGN RÅDGIVNING Överkarmar Sidokarmar KVALITET VELFAC Ribo RIBO træ/alu TRÄ FÅS ÄVEN fås også MED i SAMT og mm karmdybde KARMDJUP g r e n e BESTIL EN i n n g g i i s s e d GRATIS OPMÅLING PÅ VELFAC.DK i n g BESTIL EN a v k l i t e t r å d g ii v n GRATIS OPMÅLING PÅ VELFAC.DK Öppningsbara bågar samt fasta element med båge Fast fönster utan båge Öppningsbara bågar samt fasta element med båge Fast fönster utan båge BOTTENKARMAR/TRÖSKLAR Öppningsbara bågar samt fasta element med båge Fast fönster utan båge Terrassdörr typ 31 Terrassdörr typ 35, med genomgående handtag LodposteR Fast utan båge Öppningsbar Fast utan båge Öppningsbar samt fasta element med båge Som fast eller gående post Mötesbågar Tvärposter Exempel på post i element med fyllning och bakplatta. Fast utan båge Fast utan båge Öppningsbar Öppningsbar samt fasta element med båge Ritningarna är inte skalenliga

21 n n g g i i s s e d EN GRATIS OPMÅLING PÅ VELFAC.DK a v k l i t e t r å d g i n g ii v n BESTIL EN GRATIS OPMÅLING PÅ VELFAC.DK VELFAC KATALOG 2014 VELFAC RIBO TRÄ/ALU FÖNSTER OCH TERRASSDÖRRAR ENERGI DESIGN RÅDGIVNING Överkarmar Sidokarmar KVALITET VELFAC RIBO ALU VELFAC FÅS Ribo ÄVEN træ MED fås 148 også SAMT i 140 og 165 mm 173mm karmdybde KARMDJUP g r e n e BESTIL EN i n n g g i i s s e d GRATIS OPMÅLING PÅ VELFAC.DK i n g BESTIL EN a v k l i t e t r å d g ii v n GRATIS OPMÅLING PÅ VELFAC.DK Öppningsbara bågar samt fasta element med båge Fast fönster utan båge Öppningsbara bågar samt fasta element med båge Fast fönster utan båge BOTTENKARMAR/TRÖSKLAR Öppningsbara bågar samt fasta element med båge Fast fönster utan båge Terrassdörr typ 31 Terrassdörr typ 35 med genomgående handtag LodposteR Fast utan båge Öppningsbar Fast utan båge Öppningsbar samt fasta element med båge Som fast eller gående post Mötesbågar Tvärposter Exempel på post i element med fyllning och bakplatta Fast utan båge Fast utan båge Öppningsbar Öppningsbar samt fasta element med båge Ritningarna är inte skalenliga

22 VELFAC katalog 2014 VELFAC RIBO TRÄ/TRÄ OCH TRÄ/ALU BÅGVARIANTER TRÄ/TRÄ Öppningsbart element samt fast med båge 2-glas Öppningsbart element samt fast med båge 3-glas Fast element utan båge 2-glas Fast element utan båge 3-glas BÅGVARIANTER TRÄ/alu Öppningsbart element samt fast med båge 2-glas Öppningsbart element samt fast med båge 3-glas Fast element utan båge 2-glas Fast element utan båge 3-glas spröjs 31mm spröjs 2-glas 31mm spröjs 3-glas 31mm 68mm genomgående spröjs 2-glas 68mm genomgående spröjs 3-glas 68mm Ritningarna är inte skalenliga

23 VELFAC KATALOG 2014 VELFAC RIBO fönster och dörrar noter, falser + påföringar Not är illustrerad i 115mm karm, motsvarande not kan utföras i systemets övriga karmdjup Not typ 1 Not typ 2 10mm fals 12mm fals Påföring typ för fönsterbleck Not typ 3 Not typ 4 15mm fals 20mm fals Not typ 5 Not typ 1, inåtgående element 25mm fals 30mm fals kulörer VELFAC Ribo trä/trä levereras målade utvändigt och invändigt i en av de 6 nedanstående RAL-kulörerna. VELFAC Ribo alu/trä levereras med den utvändiga aluminiumsbågen i valfri RAL-kulör eller en av de nedanstående Granitkulörerna. Träkarmen målas i en av de 6 nedanstående RAL-kulörerna. De visade färgerna är endast vägledande. Se riktiga färgprover innan beställning. Färger trä: RAL 9010 Offereras som standard invändigt RAL 9001 RAL 7035 RAL 7015 RAL 7016 RAL 9005 Färger aluminium: Granit 01 Granit 20 Granit 30 Alla RAL-kulörer Ritningarna är inte skalenliga Granit 60 Granit 70 Granit

24 VELFAC katalog 2014 VELFAC RIBO FASADDÖRRAR (Typ 41 utåtgående, Typ 42 inåtgående) Exempel på glasindelningar Fasaddörrar levereras med 3-punkts låsbeslag inkl. låskista till oval cylinder. Handtag och cylinder medföljer inte automatiskt se extra tillbehör. Dörren kan levereras med glas eller fyllning. Fås som både inåtgående och utåtgående i trä/alu och trä/trä. Överkarm (typ 41) Sidokarm (typ 41) Tröskel (typ 41) Överkarm (typ 42) Sidokarm (typ 42) Tröskel (typ 42) Ritningarna är inte skalenliga

25 VELFAC KATALOG 2014 VELFAC RIBO TRÄ/TRÄ OCH TRÄ/ALU handtag och tillbehör Spanjoletthandtag. Monteras som standard i VELFAC Ribo-fönster. Spanjoletthandtag med barnsäkring. Spanjoletthandtag med lås. Monteras som standard til Ribo terrassdörrar (typ 31) Spanjoletthandtag i terrassdörrar med genomgående handtag sett utifrån. Handtag och cylinder till fasaddörrar. 6 stiftig cylinder i rostfritt stål. Friskluftsventil till fönster. Fri öppning på 40 cm 2. Inte synligt utifrån. Fås inte till fasta fönster utan båge. Önskas dokumentation av luftgenomströmning, kontakta VELFAC. PN-säkring. Barnsäkring

26 VELFAC katalog 2014 VELFAC 600 TRÄ/ALU FASADDÖRR öppningsfunktion VELFAC 600 trä/alu fasaddörr används som groventrédörr till privata bostäder. Ger ett stort ljusinsläpp och en designlösning som motsvarar VELFAC fönstren: aluminium på den utvändiga sidan och trä på den invändiga sidan. Kan uppdelas i fält med vågräta och lodräta spröjs. Fälten kan fås med trä/alu fyllningar eller glas Fås som utåtgående antingen som enkeldörr eller dubbeldörr. Fås med fast sidoparti i samma design som fasaddörren. Alternativt kan det väljas ett sidoparti i det valda fönstersystemet. EXEMPEL PÅ GLASINDELNING EXEMPEL PÅ KARMUPPDELNINGAR A. B. C. D. E. F. Dubbeldörr Dörrar med fast sidoparti spröjs 36mm 54mm mm 54mm mm energispröjs 54mm energispröjs 111mm genomgående spröjs Ritningarna är inte skalenliga

27 VELFAC KATALOG 2014 VELFAC 600 SNITTRITNINGAR + tilbehörr fasaddörrar Överkarm, utåtgående dörr Sidokarm, utåtgående dörr Mötesbågar, utåtgående dörr Tröskel, utåtgående dörr tillbehör Handtag och cylinder. Handtag med ytfinish i mattpolerat rostfritt stål. 6-stifts cylinder i rostfritt stål. Brevinkast. Naturanodiserat ytfinish. Kan endast monteras i en 111mm spröjs. Friskluftsventil. Anodiserad ytfinish. Effektiv ventilationsöppning på 40cm 2. Önskas dokumentation av luftgenomströmning, kontakta VELFAC. Ritningarna är inte skalenliga

28 Reg.nr Certificeringsafdelingen Kvalitetsstyringssystem certificeret i henhold til DS/EN ISO 9001:2000 af Det Norske Veritas, Danmark A/S Fråga efter våra FSC-certifierade produkter. Läs våra generellasamt leveransvillkor på VELFAC AB Tel Fax info@velfac.se Besök någon av VELFAC utställningar och se möjligheterna med våra fönsterprodukter. För mer information angående utställningar samt öppettider se: , 2014 VELFAC A/S VELFAC and VELFAC logo and are registered trademarks used under license by VELFAC Group. HELO is a registered trademark belonging to VKR Holding A/S. Vid reserverar oss för eventuella tryckfel, tekniska ändringar och korrektioner i sortimentet.
